Электропроводка в частном доме своими руками

Статистика неумолима – порядка двух третей всех пожаров в коттеджах происходит из-за проблем во внутридомовой электрической сети. Внимание электропроводке в частном доме надо уделять повышенное. Она должна быть всегда исправной и изначально правильно спроектированной. Монтаж ее вполне можно выполнить самому. Главное грамотно спланировать разводку проводов еще на стадии проектирования дома и смонтировать их до начала внутренней отделки комнат.

Содержание

1. Монтаж электропроводки своими руками
2. Пошаговая инструкция

Монтаж электропроводки своими руками

Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

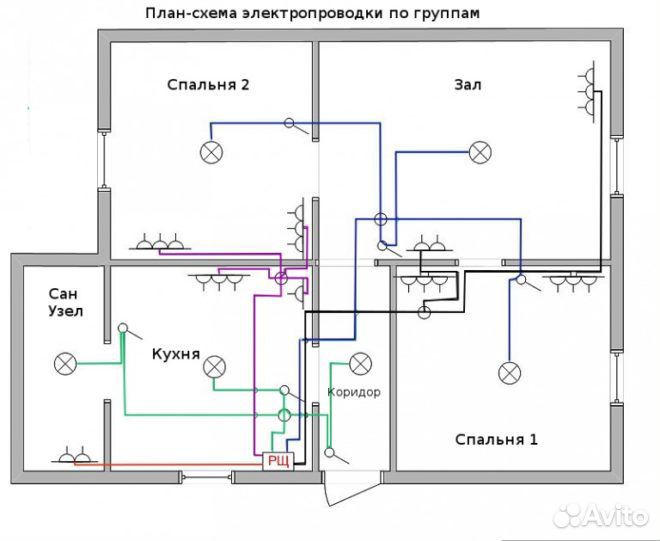

Типичная схема проводки для частного дома

Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

Пошаговая инструкция

Общий порядок монтажа электропроводки в доме предполагает:

• создание плана укладки проводов и расположения в комнатах электроустановочных изделий;
• прокладку электропроводов в стенах и перекрытиях или на них;
• установку щита, распределительных коробок и розеток с выключателями;
• коммутацию всего этого в единую внутридомовую электросеть;
• проверку работоспособности созданной системы и ввод ее в эксплуатацию.

Критично сложного здесь ничего нет. Главное выбрать правильные провода, чтобы они без проблем выдерживали нагрузку, не забыть установить устройства защиты и все внимательно соединить в единое целое.

Разметка схемы

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

По негласным правилам при разметке электрической проводки все линии делаются строго вертикальными либо горизонтальными. Это снижает риск повреждения электропроводов при дальнейшей отделке и облегчает их поиск потом при ремонте.

Работы со стенами

После выполнения разметки можно приступать к сверлильно-долбежным работам. Но сначала следует определиться – электропроводка прокладываться будет открытым либо закрытым способом. В первом случае не нужно штробить стены, но провода придется как-то закрывать декором. А во втором они будут полностью утоплены в толще перекрытий и перегородок, однако посверлить и подолбить перфоратором придется немало.

Открытая электропроводка

При открытой прокладке электрические провода укладываются в трубках, специальных плинтусах и кабель-каналах. Выполняются они из несгораемых и самозатухающих пластмасс. Если частный дом сделан из бруса или бревна, то придется выбрать как раз этот вариант. Монтировать провода внутри дерева нельзя.

Варианты прокладки открытой электропроводки

Закрытая разводка

Закрытая проводка предполагает прокладку кабелей скрытым способом в полостях внутри стен и перекрытий. Для создания таких углублений в кирпиче или бетоне придется поработать перфоратором и болгаркой. Грязи будет много. Но зато потом все провода окажутся под слоем штукатурки, что позволит сделать интерьер более эстетичным.

Схему закрытой электропроводки нужно проектировать еще на ранних стадиях ремонта

Подготовка проводов

Электрические провода выбираются исходя из потребляемой мощности электроприборов на конкретной линии от щита. Обычно все потребители электричества в коттедже разбиваются на группы приблизительно с одинаковой нагрузкой, чтобы сечение всех кабелей по частному дому было единым.

Виды

По материалу изготовления жил провода бывают:

1. Алюминиевые;
2. Медные.

Первые дешевле, но жесткие. Медные сгибать и укладывать в штробы, трубы и каналы гораздо проще. По исполнению они могут быть в одну жилу либо многожильными. Себе в частный коттедж рекомендуется брать двух- и трехжильные провода (первые для освещения, вторые для розеток с заземлением).

Виды проводов для разных схем

Какие выбирать

На рынке сейчас можно приобрести самые разнообразные провода. Но для самостоятельного монтажа электропроводки стоит выбрать вариант с двойной изоляцией ВВГ или ПВГ с дополнительной маркировкой «нг» (не поддерживает горение). Это наиболее доступные по цене и оптимально подходящие для укладки в зданиях силовые электропровода. Они в магазинах есть во всех сечениях. Требуемые для коттеджа кабели с жилами в 2.5, 4 и 6 кв. мм найти несложно.

Вводной кабель

Самым толстым проводом в электропроводке частного дома будет вводной, на который ложится общая нагрузка. От столба до электрического щитка электрики с электроснабжающей компании сейчас обычно прокидывают самонесущие изолированные провода (СИП). Этот кабель они монтируют сами, а дальше по придомовому участку и коттеджу провести вводную линию придется самому.

Если щит стоит на улице, то в дом от него придется прокидывать провод в 10–16 кв. мм. Однако если в планах ставить электрокотел или мощную приточно-вытяжную вентиляцию либо несколько кондиционеров, сечение потребуется увеличить до 16–25 кв. мм в зависимости от общей мощности всего этого электрооборудования.

Заземление

Для повышения безопасности схема электропроводки в коттедже должна быть выполнена с защитным заземлением. Его задача – обезопасить людей в жилище от поражения электрическим током. Подключение всей бытовой техники в доме к розеткам с выводом на «землю» сейчас является нормой.

Как сделать заземляющий контур в частном доме

Помимо проводов заземляющий контур включает в себя УЗО (устройство защитного отключения) и отвод на грунт. Первый устанавливают непосредственно в электрощите, а второй обычно выполняют в виде уголков, забитых в землю.

Заземляющее устройство и его проводка в целом должны соответствовать требованиям ПУЭ. Это проверяют сотрудники снабжающей организации при вводе домовой электросистемы в эксплуатацию. Если заземление будет выполнено с нарушениями, то в подключении коттеджа к сети они просто откажут.

Как сделать заземление в частном доме

Система защитного отключения и автоматический выключатель

Еще один защитный элемент в схеме проводки дома – это автоматический выключатель (дифавтомат, АВДТ). Нельзя его путать с УЗО (дифференциальным выключателем). У них различается предназначение и принцип срабатывания. А вот внешне они сильно похожи.
УЗО отключает линию исключительно при возникновении тока утечки. Дифавтомат дороже и сложнее в исполнении внутри. Он срабатывает также при перегрузках в электросети и коротких замыканиях. То есть второй аппарат изначально включает в себя первый. При этом в большинстве случаев для малоэтажного жилья вполне хватает простого УЗО.

Распределительные коробки

Для упрощения монтажа проводки в доме используются распределительные коробки. В них производится соединение проводов, подведенных с разных сторон. Эти монтажные распредкоробки надежно изолируют места смычек электрических жил и в случае их перегрева предупреждают распространения огня.

Монтаж и коммутация кабелей и конструкций

Коммутация проводов между собой и с розетками и выключателями производится посредством:

• скруток;
• пайки;
• клеммных колодок с винтовыми и пружинными зажимами.

Самой надежной является пайка. Однако это и наиболее сложный способ. Скрутку жил разрешено применять, только если они из одинаковых металлов. Скручивать алюминий и медь нельзя. Подобное соединение при подаче тока перегреется и расплавится. Чаще всего электропроводка в доме сейчас собирается с использованием различных клемм. Они надежны и сильно упрощают электромонтаж.

Способы соединения проводов

Подключение розеток, осветительных приборов

При подключении осветительных приборов и розеток самое важное – это не спутать жилы. Фаза к фазе, ноль к нулю, а земля к земле. Иные варианты здесь исключены. И прежде чем подключать дом к сети и подавать потребителям внутри электроэнергию, не помешает мегаомметром проверить сопротивление изоляции на каждой линии в отдельности.

Схема подключения розеток и осветительных приборов

Распределительный щит

Самым сложным и важным элементом в системе электроснабжения коттеджа является распределительный щит. Его монтаж лучше всего доверить профессионалу. В нем сходятся все токи и напряжения со здания. Малейшая ошибка в его сборке неизбежно приведет к проблемам.

Схема подключения приборов к распределительному щиту

Проверка и ввод в эксплуатацию

Проверку всей системы снабжения дома электроэнергией также следует перепоручить специалисту. Все равно потом придется приглашать экспертов из электролаборатории. Без их акта домовая электропроводка введена в эксплуатацию все равно не будет. А если они выявят проблемы, то их потом придется вызывать повторно.

Заключение

Выполнить разводку бытовой электропроводки, как и ту же вентиляцию частном доме, самостоятельно по инструкции выше не сложно. Основной момент здесь – это подготовка проекта со всеми расчетами мощностей и сечениями жил, а также сборка распределительного щитка. А провода проложить по коттеджу и соединить их с розетками под силу даже начинающему электрику-монтажнику.

Смотрите также видео как сделать электропроводку своими руками:

Читайте про другие наши материалы:

Электропроводка в доме своими руками: пошаговая инструкция

В связи с необходимостью запитки жилья электрической энергией внутри помещения необходимо устраивать электрическую сеть. Для этого осуществляется прокладка электропроводки и других элементов для подключения, коммутации и освещения жилища. Так как данная процедура не требует специальной подготовки, ее может выполнить каждый желающий самостоятельно. Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть.

Этапы монтажа электропроводки в доме

Весь процесс можно условно подразделить на несколько этапов, последовательность которых обеспечит качественный результат и экономию времени на выполнение соответствующих работ. Выделяют такие этапы монтажа:

• Определение способа прокладки – внешняя или наружная установка кабеля;
• Составление схемы электроснабжения в помещении;
• Перенос составленной схемы непосредственно на стены;
• Расчет сечения электропроводки;
• Подбор наиболее подходящих элементов и материалов для выполнения монтажа;
• Подготовительные работы по обработке стен и прочих конструкций для монтажа электропроводки, установка групп освещения, автоматов защиты и прочих;
• Непосредственно сами монтажные работы;
• Получение разрешения у электроснабжающей организации на присоединение к ее сетям, при необходимости формирования новой точки подключения (если вы делаете замену электропроводки на новую, эта процедура не требуется).

Теперь более детально рассмотрите каждый из этапов на практике.

Какой способ прокладки выбрать?

Из существующих вариантов прокладки трасы кабеля выделяют два способа монтажа по отношению к проводам – внутренняя и внешняя электропроводка. Внутренняя электропроводка подразумевает, что кабельные линии находятся внутри стен. Внешняя электропроводка устанавливается на стенах снаружи, при этом она может выполняться либо проводами, либо средствами защиты кабеля от механических повреждений, к примеру, кабель-каналами, в которых располагается проводник.

Преимущества и недостатки внутренней прокладки.

К преимуществам скрытой электропроводки следует отнести большую надежность и долговечность в связи с отсутствием возможности нанести повреждение в нормальном режиме ее  эксплуатации. Такая электропроводка требует меньших финансовых затрат на бронированные провода и комплектующие для их установки. Помимо этого скрытая прокладка не вносит изменений в интерьер помещения.

К недостаткам внутренней электропроводки относятся трудоемкие подготовительные работы для выработки штробы и плохую ремонтопригодность в случае возникновения каких-либо повреждений.

Преимущества и недостатки внешней прокладки.

К преимуществам открытой электропроводки относятся куда более простой подготовительный процесс и скорость установки электрической проводки. В процессе эксплуатации ее легче отремонтировать или изменить схему разводки.

Недостатками  наружной электропроводки являются куда большая подверженность механическим повреждениям и влияние на общий вид интерьера помещения.

Как создать схему электропроводки?

Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т.д.

Рисунок 1: Пример схемы  прокладки проводки в доме

По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.

Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).

Правила  монтажа электропроводки согласно ПУЭ

При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2.1. Поэтому к монтажной схеме должны предъявляться следующие требования:

• Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
• По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
• Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
• Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп.7.1.46 – 7.1.48 ПУЭ
• Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
• Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.

Разметка на месте

Чтобы перенести данные монтажной схемы на существующую конструкцию стен необходимо воспользоваться измерительными приборами (рулеткой, уголком и т. д.), уровнем, нитью и карандашом. Для этого отступают необходимое расстояние, согласно указанных на схеме расстояний и наносят соответствующие отметки на строительных конструкциях (стенах или потолке).

Рисунок 2: Разметка стен

Разметку можно выполнять мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечение хорошей видимости и отсутствие лишних деталей. При наличии лазерного уровня данная процедура значительно упрощается.

Какие элементы необходимо подобрать?

Конструктивно электропроводка в доме может включать в себя ряд элементов:

Провода – для прокладки в доме используют марки ВВГ, АВВГ, ПСВ и им подобные. Наиболее предпочтительными являются медные провода за счет лучших технических параметров: длительного срока эксплуатации, меньшего удельного сопротивления  и т.д. Но, в некоторых ситуациях, могут использоваться и алюминиевые провода для электропроводки. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.

Для определения максимальных токов, протекающих по электропроводке, складывается мощность электроприборов, которые могут подключаться, и прибавляется 20 – 30% на запас прочности. Исходя из этого выбирается соответствующее сечение жилы. Сопротивление изоляции должно соответствовать особенностям помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как в местах подключения или вывода точек они используется больше расчетной дины провода, а запас должен предоставлять возможность повторного соединения.

Рис. 3. провода для проводки

Распределительные коробки – предназначены для соединения различных участков электропроводки, разделения и разводки электричества. Подразделяются на модели наружного и внутреннего размещения, которые выбираются в соответствии с проектом. В зависимости от сечения проводов, подбираются коробки с соответствующей величиной отверстий.

Рисунок 4: Распредкоробки

Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышки, размером отверстий и т. д. Также различные модели могут предназначаться для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.

Выключатели – могут иметь конструкцию с одной, двумя или тремя клавишами, поворотным механизмом или сенсором. Следует отметить, что некоторые выключатели оборудованы делителем напряжения, который может повлиять на работу осветительных приборов.

Осветительные приборы – реализуются светильниками, люстрами, софитами, бра и прочими. Большое многообразие  предоставляет возможность выбора для установки в тех или иных помещениях. По назначению можно выделить мощные приборы освещения, маломощные, для ванной, кухни и т.д.

Приборы защитного отключения – представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой электропроводки в доме от коротких замыканий и возгорания с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать при поломке.

Приборы учета – осуществляют контроль за расходом электроэнергии. Их установка требуется при новом подключении электричества или если это предусматривается проектом. По количеству фаз электрические счетчики могут подключаться к трехфазной или однофазной сети.

Рис. 5: Типовой электросчетчик

Защитное заземление – должно предусматриваться для всех потребителей напряжением более 42 В. Из-за чего при подключении новой проводки необходимо иметь контур заземления, к которому подключается PE проводник от всех потребителей.

Кабельные каналы – требуются для наружной установки проводки, по материалу изготовления могут представлять собой пластиковые или металлические короба. По размеру выбирается такой вариант, чтобы при укладке проводов в них свободно помещались все необходимые проводники. Конструктивно могут иметь перфорацию для охлаждения или изготавливаться цельными.

Порядок монтажа электропроводки в доме пошагово

Обратите внимание, что в зависимости от конкретной ситуации, те или иные монтажные операции могут не выполняться.

1. Подготовьте стены – в случае внутреннего расположения электропроводки в стенах дома производится штробление при помощи болгарки, зубила или специального штробореза.
   Рисунок 6: штробление стен
2. При наружной установке на готовую разметку устанавливается основа кабель-канала. Начинается эта процедура от счетчика электроэнергии или места его предполагаемой установки. Если такая электропроводка по конструктивным особенностям дома будет скрыта под натяжным потолком или другими элементами, ее можно прокладывать кабелем без защиты.
   Рисунок 7: открытые провода по потолку

3. Просверлите отверстия под розетки и выключатели – выполняется в случае внутренней установки данного оборудования. Для этого применяется дрель со специальной коронкой соответствующего диаметра.
   Рисунок 8: разработка отверстия сверлом

Сначала сделайте небольшую дырку по центру сверлом, а потом используйте коронку.

Рисунок 9: разработка отверстия коронкой

4. Проложите провода в штробы. Если их габариты соизмеримы и электропроводка легко фиксируется в отверстиях, то можно не применять специальные средства для крепления проводов.
   Рисунок 10: проложите провода

Но при этом, следите за тем, чтобы чрезмерные усилия не привели к повреждению изоляции.

5. Установите коробки для соединения проводов, под выключатели и розетки. При этом можете использовать разнообразные смеси для монтажа – цемент, шпаклевку, гипс и т.д., необходимые для фиксации коробки в стене дома.
   Рисунок 11: установите коробки
6. Заведите проводку в коробки – для этого проденьте кабель в нужные отверстия, в некоторых моделях их нужно выломать несильным надавливанием в определенных точках.
   Рисунок 12: заведите провода в коробки
7. Установите светильники – подсоедините электропроводку к патрону или выводам устройства. Если установка люстры или софитов планируется только после отделочных работ, провода в этом месте зачищаются, и на них устанавливается временный патрон для проверки работоспособности.
   Рисунок 13: подключите патрон
8. Соберите распределительный щит – для этого на каркас набирается нужное число автоматов из расчета 4 – 6 кВт нагрузки на каждый.
   Рисунок 14: собрать автоматы

Помимо выделенных для отдельный комнат или объектов необходимо установить вводный автомат с большей уставкой. Его устанавливают на вводе электричества в дом. Также можно использовать другие защитные устройства (по напряжению, дифференциальные и прочие, если такие нужны).

Рисунок 15: щит с различными защитами

9. Подключите необходимые устройства для опробования.
   Рисунок 16: подключите лампочку

Для этого подайте напряжение на вводе кабеля к электрическому щитку. После чего опробуйте протекание электрического тока во всех точках подключения при помощи контрольной лампы или опробуйте наличие потенциала при помощи индикатора.

10. Выполните отделочные работы по нанесению шпаклевки или цементной смеси для скрытия проводки. Данная работа выполняется обязательно со снятым напряжением.
    Рисунок 17: нанесение шпаклевки
11. После этого установите необходимые элементы электрической сети: розетки, выключатели, светильники и т.д. Подключите фазные и нулевые провода к соответствующим выводам. Если нет необходимости подключения к внешней сети, можете спокойно пользоваться готовой электропроводкой.

Если ваш дом еще не подключен к внешней сети, то делать это самостоятельно не нужно. Так как подключение к воздушной магистрали осуществляется работниками энергоснабжающей организации. Выполнять данную процедуру самостоятельно запрещено и крайне опасно.

Список использованной литературы

• Бартош А.И. «Электрика для любознательных» 2019
• В. Назарова «Монтаж электропроводки и теплых полов» 2011
• В. Новак «Справочник мастера-электрика» 2017
• Бедин В. «Сам себе электрик» 2013
• Кирюхин А. «Справочник домашнего электрика» 1996

Разводка электропроводки в частном доме

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

Содержание статьи

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего, придется вкладываться в стандартные 5 кВт — самый распространенный лимит электричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т. д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т. п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки электрощитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключенных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

• Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
• Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Простая схема монтажа электропроводки в частном доме

С электричеством шутки плохи — этому нас учат с детства. Но жизнь заставляет приспосабливаться, и при наличии определённых знаний, провести проводку в доме можно самостоятельно. Первым делом вам предстоит обозначить место, где будет находиться распределительный щит. Наиболее часто для него выбирают сухое тёплое помещение, фиксируя его на высоте порядка полутора метров. Щит является ключевым элементом и выступает в схеме начальным звеном. После установки можно приступить к планированию и разметке мест под розетки, выключатели, светильники и прочие электроприборы.

Схема монтажа электропроводки в частном доме своими руками

Занимаясь составлением схемы монтажа электропроводки в частном доме нужно исходить из собственных потребностей. То есть, если норматив предполагает наличие двух розеток на одну комнату, а вам необходимо три, то естественно нужно остановиться на более удобном для вас варианте.

Схемы бывают двух типов: электрическая и монтажная. Первая помогает рассчитать количество приборов, потребляемых ток, выбрав допустимый вариант подключения. Вторая фактически является отображением электрической схемы на практике. На ней помечаются места монтажа устройств, рассчитывается количество соединительного кабеля и прочих расходных материалов.

Моменты, на которые стоит обратить внимание

Несмотря на то, что базовой схемы не существует, и каждая разрабатывается с учётом индивидуальных особенностей, существуют важные рекомендации, пренебрегать которыми не рекомендуется.

Приборы с большим потреблением электроэнергии (бойлер, электроплита, холодильник, стиральная машина) желательно подключать с возможностью заземления. Для этого используется специальных трехжильный провод («земля», «фаза» и «ноль»). Кабель такого типа рекомендуется использовать в местах с повышенной влажностью, например, в ванной.

Для реализации схемы электропроводки в частном доме оптимальным вариантом является кабель сечением 2,5 мм. Он идеально подходит для розеток и светильников, хотя для последних можно взять провод с сечением 1,5 мм, но экономия будет несущественной.

Очень важно не перегружать розетки. При подключении нескольких допустимая суммарная мощность составляет 4,6 кВт. Также у каждого крупного бытового прибора должна быть индивидуальная розетка.

Этапы самостоятельного монтажа проводки

Монтажные работы начинаются с разметки стен. На них наносится путь пролегания кабеля и отмечаются места, где будут расположены розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в дальнейшем, заключается в том, что провода располагают только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом в 90°. От потолка делается отступ минимум 20 см.

Что касается розеток и выключателей, то чаще всего споры зарождаются касательно высоты их расположения. Выключатели преимущественно располагают с той стороны, где находится ручка. Существует два стандарта высоты для выключателей — 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новых домах предпочтение отдаётся первому варианту. Места расположения выключателей лучше сразу нанести на схему электропроводки в частном доме. Это касается и мест для розеток. Касательно их стандарт отсутствует, но по негласному правилу их размещают либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Основным моментом выбора места для розетки является удобство пользования.

схема подключения выключателя и розетки

На следующем этапе в стенах штробят каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, он быстро высыхает и обеспечивает надёжную фиксацию. На гипс садятся и пластиковые коробки, в которые монтируют выключатели и розетки. Между собой провода скручиваются, при этом площадь соприкосновения должна быть максимальной. Эти места подлежат изоляции.

Читайте также нашу статью «Особенности организации кухонного освещения с помощью встраиваемых потолочных светильников светодиодного типа».

Как видите, имея базовые знания и подкрепив их небольшими практическими навыками, монтаж проводки можно выполнить своими силами.

Схема электропроводки в частном доме своими руками.

В настоящее время ни один частный дом не обходится без электропроводки, однако не стоит забывать, что в основе лежит правильный монтаж. Для этого вам понадобится правильно составленная схема электропроводки. Монтаж электропроводки будет включать в себя несколько этапов.

Первым делом это разработка идей и подходов, которые в будущем будут использоваться. После чего создается проект подключения вашего частного дома к сети с подсчетом расходов.

Перед началом любых электромонтажных работ необходимо составить схему электропроводки. Если у вас имеется четкая и принципиальная схема под рукой, монтажные работы пройдут намного быстрее и четче.

Зачем необходимо делать схему электропроводки?

Первым делом схема электропроводки в частном доме помогает узнать наименование и количество необходимого материала. Если быть точнее, то это нам помогает увидеть на схеме длину проводки, тем самым купить необходимое количество провода, а так же количество розеток, выключателей, распределительных коробок и другое.

Помимо этого, схема разводки для электропроводки помогает обозначить четкое местоположение для силовых элементов, предназначенных для проводки, к ним относятся: распределительный щит, приборы учета, а так же автоматические выключатели и другие. При большей детализации можно составить схемы соединения проводов в распределительных коробках и распределительных щитах.

к содержанию ↑

Как составить схему электропроводки в частном доме?

Получение электроэнергии в частном доме обычно осуществляется через воздушную линию 0,4 кВ. На вводный электрощит с воздушной опоры линии приходит как совмещенный рабочий PEN и нулевой защитный, так и фазный провод L.

В последнее время набирает тенденции установка электрощита снаружи здания, такое электроснабжение частного дома практикуют энергосберегающие организации. В это время в вводном электрощите устанавливают сам электросчетчик, а так же специальный автоматический выключатель.

После этого прокладывается питающий кабель или привод с вводного щита уже внутрь дома к внутреннему электрощиту.

Установив этот внутренний электрощит, вы начинаете электроснабжение самого дома. Стоит помнить, что схема электропроводки частного дома должна быть выполнена с максимальной надежностью, что бы это обеспечить  происходит разделение пользователей на группы. Если не знаете, что такое узо в электрике, то рекомендуется изучить этот вопрос.

Существует несколько групп потребителей:

1. Розеточная группа

2. Освящение

3. Хозяйственные нужды (сюда входят все пристройки, гаражи и т. д.)

4. Силовая группа ( для стиральных машин, котлов, бойлеров)

Внутренний щиток так же оборудован отдельной защитой, которая предусмотрена для каждой группы.

Если дом достаточно большой в размере и имеет несколько этажей, то тогда можно разбить потребителей по этажам. Так же можно разбивать потребителей пополам или отдельно каждую комнату.

схема распределения и подключения проводке в доме при наличии однофазного питания

1. Вводный автомат

2. Электросчетчик

3. Однополосный автомат

4. Нулевая шина

5. Шина заземления

Для составления плана электропроводки вам так же понадобится план самого дома. С помощью него можно отображать план проводки в доме.

размещение электропроводки на плане дома

Если к  вашему дому подходит трехфазное питание, то это означает, что с опоры на ваш вводный щиток будет выходить сразу три фазы, а так же совмещенный нулевой защитный и тот же рабочий провод.

к содержанию ↑

Как осуществлять монтаж электропроводки в доме?

Все кабеля и провода от электрощита находящегося внутри дома должны разводиться строго по проекту. Выполняя электропроводку в доме своими руками, стоит руководствоваться не только проектом, но и советами профессионалов. Здесь так же есть свои нюансы, для облегчения ремонтных работ в будущем и для удобства в пользовании необходимо проводить проводку так, что бы она была по максимум доступной. Это позволит в любой момент удалить или заменить любой кабель без производства дополнительных ремонтных работ после устранения неполадок. Что бы обеспечить быструю и легкую замены проводку, проходящую сквозь стены ее необходимо сделать доступной. Все кабеля и провода проводятся через стены и перегородки в специальных патрубках. Оставшийся зазор между кабелем и трубой необходимо уплотнить, можно выполнять различными смесями: цемент с песком, глина с песком и другие.

Проводку в частном доме можно прокладывать двумя способами, оставляя ее открытой или скрывая.

Открытая электропроводка

В таком случае всю проводку по дому разводим открыто на стенах, при этом закрывая ее различными коробами, плинтусами, пластиковых каналах. Выполняя монтаж электропроводки в деревянном доме, стоит обратить внимание именно на этот метод. Применяя такой способ, вы можете прокладывать на любой высоте свой кабель, провод, такая величина не нормируется и может быть различной. Если вы решили выполнить открытую проводку в специальных плинтусах или коробах, то так же стоит помнить, что не стоит смешивать осветительные, слаботочные, а так же силовые провода. Сам короб так же должен плотно прилегать к строительной конструкции, на которую он закреплен, максимальный зазор в этой ситуации может достигать 2 мм. Так же короб должен обладать изоляционными свойствами и быть сделанным из самозатухающих или несгораемых материалов. Если в доме предусмотрена система планировки гибкого монтажа светильников, то так же можно применять модули кабельных каналов.

Скрытая электропроводка

Так же разводка проводки может быть скрыта. В этом случае все кабеля и провода в доме прокладываются в специально оставленных отверстиях. К  примеру, их можно размещать под штукатуркой, в пустотах конструкций, внутри сборной перегородки и других. Самым рациональным будет прокладка всех кабелей в полу, так же возможен вариант прокладки в навесном потолке.

Если вы собираетесь осуществлять монтаж электропроводки своими руками под штукатуркой или в специальных вырезанных бороздах в стенах, то в этом случае все провода должны иметь хороший изоляционный слой, который будет их защищать от механических повреждений. Однако, выбрав этот метод, лучше всего прикиньте, что в будущем если вы соберетесь делать демонтаж проводки, то предстоит грандиозный ремонт, который обойдется в копеечку. Так же при такой прокладке стоит прокладывать все кабеля либо строго вертикально, либо строго горизонтально. Кабель должен быть удален от плиты перекрытия как минимум на 200мм. Если перегородка имеет толщину более 80 мм, то кабель можно прокладывать по кратчайшему расстоянию. Так же стоит позаботиться о креплении, оно должно прижимать кабель плотно к месту крепления каждые 0,5-1,2м.

При прокладке проводки в навесных потолках или внутри других строительных конструкциях стоит делать акцент на специальные защитные трубки. Они должны не распространять горение и быть с низким дымо- и газовыделением. Особое внимание стоит уделять прокладке электропроводки в деревянном доме, что бы исключить вероятность возгорания. Если вы собираетесь прокладывать проводку в помещениях с высокой влажностью, к примеру в сауне, то нужно обязательно применять специальные поливинилхлоридные трубки, а так же кабель должен быть в поливинилхлоридной оболочке.

Перед тем, как приступать к монтажным работам, необходимо провести все подготовительные работы. А именно, сделать заготовку, разметку и пробивку, что является основой любых электромонтажных работ. Первым делом определить место ввода кабеля и установки электрооборудования, розеток, выключателей и др. Сам щиток необходимо расположить неподалеку от места ввода, при этом его необходимо расположить в отапливаемом помещении на высоте 1,5-1,7 метра от пола.

Видео о том как спроектировать схему электропроводки в частном доме

Как сделать проводку своими руками? Правильный монтаж электропроводки в доме вместе с Леруа Мерлен.

1Ремонт электропроводки для обеспечения комфорта и безопасности в доме

Если вы собираетесь сделать в вашем доме ремонт для повышения комфорта и обеспечения безопасности, не забудьте о ремонте электропроводки. Хорошо продуманная и выполненная с соблюдением норм электропроводка обеспечивает безопасность жилья. Максимальная защита вашего жилья, то есть защита людей и электросети, может сочетаться с экономией электроэнергии, в частности, благодаря установке переключателя День / Ночь, рекомендуемого в случае использования электрического накопительного водонагревателя. Безопасность – поистине важное слово, когда речь идет об электричестве. Вот несколько советов, которые помогут вам находиться «под напряжением» в полной безопасности.

Пример
Автомат 16 А защищает линию групповой сети освещения с суммарной мощностью всех источников освещения, не превышающей 2300 Вт. Электропровода для этой линии должны иметь минимальное сечение 1,5 мм². Вместо автомата можно использовать предохранитель 10 А.

Электропровода
Провод следует выбирать по цвету в зависимости от его назначения и по сечению в зависимости от назначения линии групповой сети (сеть освещения, сеть розеток…).

Важно!
Все линии групповых сетей, в том числе и линии освещения, должны быть оборудованы
дифференциальным автоматом и проводом заземления.

Это полезно знать
Вы желаете установить дополнительный электрораспределительный щиток в отдельном подсобном помещении? Строго соблюдайте следующие сечения проводов в зависимости от длины кабеля, соединяющего дополнительный щиток с основным распределительным щитком.


2 Отсоединение старого электрораспределительного щитка

Вы решили заменить старый электрораспределительный щиток, сохранив при этом существующую электропроводку. Сначала убедитесь в том, что ваша электропроводка соответствует нормам. Для того чтобы избежать неисправностей в работе электросети, позаботьтесь также о том, чтобы обеспечить безопасность в помещениях, требующих особого внимания (кухня, ванная комната…). Перед началом работ выключите главный рубильник и убедитесь в том, что сеть не находится под напряжением.

3Установка нового электрораспределительного щитка

Это полезно знать
После окончания работы отключите все автоматы. Сначала включите главный рубильник, а затем устройства защитного отключения, после чего включайте автоматы по очереди для определения возможных неисправностей.

4 Безопасность электросети

Монтаж электропроводки в частном доме с использованием разрядника и/или дифференциального автомата позволит обеспечить в вашем доме безопасность людей и электроаппаратуры (компьютеры, проигрыватели, телевизоры…).

Электропроводка в доме своими руками. Как устроить в частном деревянном доме.

Электропроводка в доме своими руками

Электропроводке в доме выполняется согласно составленному электрическому чертежу, в котором указываются места расположения точек подключения, узлов выдачи энергии и используемые для этого кабели. Следует понимать, что в зависимости от нагрузки бытовых приборов, рассчитывается толщина и тип проводки.

Чтобы выполнить работы своими руками необходимо запастись специальным инструментом. Если проводка планируется выполняться скрытого типа, необходим штроборез, который отличается от болгарки наличием двух алмазных дисков, движение которых прорезает в стене специальный паз. Для проводки открытого типа необходимо запастись поддерживающими навесными крепежами.

Передача электроэнергии возможна только по материалу, который является хорошим проводником и при этом удовлетворяет требования безопасности. Большинство минеральных солей хорошо проводят в ток, но для проводки используется только металл или специальный сплав, который внешне защищен изоляцией.

При монтаже линии проводки менять направление провода можно только под прямым углом. Делается это для того, чтобы исключить появление статического напряжение между близко расположенными элементами сети. В деревянных домах рекомендуется укладывать проводку открытого типа на роликах проводами ПВ, АПВ, АПР, ППВ, АППВ и АПН.

В кирпичных зданиях под штукатурку можно укладывать проводку закрытого типа проводами АППВС, АПН и АПВ. Закрытая проводка выглядит более эстетично, но ее монтаж лучше делать только в тех зданиях, которые построены из негорючих материалов.

При выходе из строя такой проводки ремонт осложняется доступом, поскольку нужно прозванивать участки проводки, чтобы выявить место аварии. В результате такого ремонта практически вся стена, по которой идет проводка, будет испорчена. После ремонта придется восстанавливать внешний вид внутренней отделки. Если в качестве отделки используется покраска или листовой материал, работы упрощаются. При отделке обоями – восстановить прежний вид сложно.

Электрика в доме своими руками

Самый ответственный момент при подключении электроэнергии – это подключится к внешнему источнику энергии. Ток к частному дому подводится по столбам, на которых имеется пять проводов. Самый нижний провод является «землей», второй снизу обычно выполняет осветительную функцию, а вот три верхних провода – это фазы.

К дому необходимо подключить всего два провода. Это «земля» и одна из фаз. Три фазных провода существуют для того чтобы снизить нагрузку или заменить сеть в аварийной ситуации. Перед подключением следует узнать, к которому фазному проводу подключено большинство соседей. На этот провод будет максимальная нагрузка, поэтому подключаться лучше к более свободной фазе.

Электрика в доме не должна вызывать чувство дискомфорта из-за расположенных проводов, вся проводка должна быть неподвижна и максимально скрыта от глаз. При проектировании схемы электропроводки учитываются архитектурные особенности здания. Если в доме планируется подвесной потолок, всю проводку можно спрятать там. Во-первых, будет отличный доступ во время ремонта, во-вторых, такая проводка визуально не портит помещение.

Чаще всего для крепления проводки внутри здания используют фарфоровые ролики типа РШ и РП. Они предназначены для жилых помещений с нормальным внутренним климатом. При прокладке провода в помещениях с повышенным влажностным режимом, необходимо использовать ролики типа РС.

Для того чтобы проводка не провисала и прочно держалась, ролики устанавливают через каждые 400 мм. Расположение крепежных элементов должно быть указано в проекте.

Электропроводка в деревянном доме может быть выполнена скрытым способом. Для этого необходимо использовать провод ПРД и нанести на древесину слой несгораемого материала. Делается это для защиты дерева от возгорания при появлении теплового поля в проводке или просто банальной искры при замыкании.

В качестве несгораемого материала можно использовать строительную штукатурку или асбест. Материал нужно нанести на дерево толщиной не меньше 5 мм. С каждой стороны закрепляемого провода, подстилающий слой должен выступать не меньше, чем на 3-5 мм.

Схема электропроводки в доме своими руками

Схема электропроводки представляет собой точное расположение жил проводки с указанием расположения осветительных приборов и розеток. На чертеже указывается марка провода, который подбирается для помещения. Отклоняться от проектных рекомендаций крайне не рекомендуется. Все заменители могут не выдержать напряжения в доме, в итоге устройство защитного отключения будет срабатывать слишком часто, что вредно для бытовой аппаратуры.

Сердечник токоведущей жилы может быть медным или алюминиевым. Каждый из них по-своему обозначается на схеме. Алюминиевым проводам дают маркировку А, а медные называют ПР, ПВ или ПРГ. Также на схеме электропроводки можно увидеть информацию об изоляции токопроводящей жили, которая может быть резиновой (Р), полихлорвиниловой (В), полиэтиленовой (П) или бумажной (без маркировки).

К условному обозначению провода добавляют букву Г, если провод считается гибким, жила которого собрана из переплетения множества тонких нитей. Правильно читая схему электропроводки, можно найти всю необходимую информацию для того чтобы провести электрику в дом.

Как провести электропроводку в доме своими руками?

Чтобы провести электропроводку в дом и подключится к питанию недостаточно просто развести кабель по дому, необходимо установить вводное устройство. В качестве такого устройства в частном доме применяется распределительный щиток.

Все подобные щитки изготавливаются в соответствии с ГОСТ 9413-69. Они не только распределяют подачу тока, но также защищают квартирную сеть от перегрузок, влияния короткого замыкания. Дополнительная функция такого щитка – это учет потребляемой энергии.

В щитке нужно предусмотреть установку электрического счетчика. Для частного дома вполне подойдет однофазный счетчик типа СО. Чтобы подключить однофазный счетчик, в проекте внутренней электропроводки должна быть указана схема подключения применяемого счетчика.

Если следовать всем проектным рекомендациям провести проводку в доме можно за несколько дней, после чего сделать тестовый запуск подачи энергии и проверить всю сеть на исправность. В случае нерабочих отдельных элементов, например розеток, необходимо отключить питание и проверить правильность подключения элементов отдачи тока.

Монтаж электропроводки в доме своими руками

Монтаж электропроводки в доме своими руками подразумевает самостоятельную установку электрических розеток. На крышке розетки обычно указывается допустимое напряжение и сила тока, которые не навредят используемому элементу. В частных домах и коттеджах максимальная нагрузка на розетку не должна превышать 1500 Вт.

Необходимо так планировать подключение бытовых приборов, чтобы распределить нагрузку на сеть, не давая усиленного действия конкретно на одну точку. Переходники на большое количество розеток вредны тем, что пользователи не задумываются, как сильно включение нескольких приборов грузит всю проводку.

В зависимости от нагрузки рассчитывается срок жизни розетки. Учитывая правила охраны труда, следует устанавливать розетки на расстоянии не менее 500 мм от обустройства квартиры с металлической поверхностью.

Для монтажа розетки в стене делается специальное углубление, внутри которого помещается коробка с начинкой розетки. К месту соединения подводится провод разводки. Учитывая то, что со временем в месте соединения провод будет нагорать, его придется зачищать и немного откусывать, рекомендуется сделать небольшой напуск подходящего провода на мероприятия будущего ремонта.

Схемы электропроводки в частном доме своими руками

Схемы электропроводки должны отвечать требованиям безопасности и свободного доступа для ремонта. В местах, где проводка проходит перекрытия или стены, проводку следует устанавливаться внутри защитных труб с закрывающимися крышками. Это позволит легко заменить поврежденные участки проводки.

Для того чтобы сделать проводку дома своими руками достаточно хорошо изучить схему электропроводки. Выполнять работы по монтажу проводок без чертежей не рекомендуется.

Вам понравится

Базовые планы электропроводки и схемы электропроводки дома

Вопросы о Домашние электрические схемы

Почему обогреватели могут вызывать проблемы с электрическими розетками

Из-за чего перестали работать несколько торговых точек? Как определить возможные проблемы с розеткой в ​​местах, где используются обогреватели, исправить проблемы с электрической розеткой, вызванные переносными обогревателями.

Как установить электропроводку для вывоза мусора

Электропроводка цепи утилизации мусора: электрические соединения для системы утилизации мусора, выключатель утилизации, электропроводка для утилизации посудомоечной машины в старых домах.

Правильно ли вы выполняете проект электропроводки?

Я сам устанавливаю электрическую проводку, правильно ли я это делаю? Установка моей домашней электропроводки, планирование электропроводки для домашнего проекта, электрические нормы и требования к схемам.

Планирование проекта электропроводки

Как мне добавить электропроводку из одной комнаты в другую? Планирование проектов домашней электропроводки, как исправить ошибки проводки или неправильные электрические соединения.

Добавление электропроводки в дом

Как мне провести электропроводку внутри стен дома? Прокладка электропроводки вокруг препятствий внутри стен и потолков.

Реконструкция и модернизация электропроводки

Модернизация электрической системы и электропроводки в старых домах для предотвращения электрических проблем: осмотр домашней электропроводки, цепей освещения и электропроводки, реконструкция и модернизация дома.

Защита от ударов молнии и электрических систем

У меня были удары молнии, в результате которых были повреждены участки трубопровода из ПВХ. Что я могу сделать, чтобы предотвратить повреждение от молнии.

Электропроводка осветительной арматуры

Как выполнить электрические соединения для домашних осветительных приборов: типичная ошибка электропроводки с осветительной арматурой и способы ее устранения.

См. Дополнительную информацию в списке категорий «Электрические вопросы».

Как подключить ваш дом к сети Ethernet Cat-5 (или 6): 8 шагов (с изображениями)

Есть определенные конструктивные особенности, которые необходимо учитывать в зависимости от ваших потребностей. Я буду обсуждать это перед материалами, потому что эти вопросы будут влиять на количество, необходимые инструменты и материалы.

1. В каких комнатах я хочу провести проводку?

— У меня кондоминиум с 2 спальнями, поэтому я знал, что хочу соединить проводами обе спальни. У меня также есть телевизионная ниша, где находится мое кабельное телевидение, поэтому мне показалось, что это хорошее место для подключения таких вещей, как игровые приставки. У меня есть кабельное телевидение в каждом из этих мест, поэтому казалось логичным относиться к сети одинаково.

2. Сколько портов мне нужно в каждом месте?

— С несколькими игровыми консолями и сетевым плеером Blu-Ray, подключенным к моему телевизору, я знал, что мне нужно как минимум 3 подключения за моим телевизором.Поскольку настенные панели бывают с конфигурациями с 1, 2, 4 и 6 разъемами (для одной группы), я просто выбрал 4. Зачем прокладывать один кабель, если его почти так же легко провести 4, не так ли? Вместо того, чтобы изменять число, я просто запустил 4 сброса в каждое место, чтобы обеспечить максимальную гибкость без необходимости в локальных (в комнате) переключателях. 3 места по 4 порта в каждом, всего 12 портов.

3. Какое место хорошее для распространения?

— Для меня логичным местом была моя прачечная. Мое кабельное телевидение уже входит в эту комнату и разделяется на каждую комнату.Важно отметить, что мой Интернет входит в дом (по кабелю) и здесь, поэтому, если я перенесу сюда свой кабельный модем, он сможет обеспечить доступ в Интернет для всей сети. Еще одна вещь, которую следует учитывать, — это количество места, необходимое для установки полки для размещения сетевого оборудования.

4. По какому пути должны проходить кабели?

— Это, наверное, самое сложное соображение. Для меня моя квартира находится на 2-м (верхнем) этаже и имеет доступ к моему чердаку. Мое кабельное телевидение проходит через чердак, так что мне показалось хорошим решением провести там и мою домашнюю сеть.Для одноэтажных домов с подвалом подвал может быть лучшим вариантом. Для многоэтажных домов вам, возможно, придется проявить творческий подход. Снаружи может быть вариант или через старый лоток для белья. Я не буду подробно останавливаться на всех возможностях, только на моих собственных обстоятельствах. Другой фактор, который следует учитывать при прокладке кабеля, — это длина кабеля. Максимальная длина кабеля для гигабитных скоростей по медному кабелю UTP составляет 100 метров (~ 300 футов). Это должно обеспечить большую гибкость для большинства домашних приложений, но хорошо знать об этом ограничении.

5. Какая скорость сети мне нужна?

— Это в основном будет играть роль в выборе переключателя. 10 Мбит / с по-прежнему быстрее, чем у большинства домашних подключений к Интернету, поэтому, если вы просто занимаетесь серфингом, 10-мегабитного коммутатора будет вполне достаточно. Вы, вероятно, сможете купить его по-настоящему дешево в магазине подержанных компьютеров или даже бесплатно. Вы можете рассмотреть вариант 100 Мбит / с, если планируете делиться мультимедиа по сети. 100-мегабитные коммутаторы доступны по разумной цене.Гигабит, вероятно, является излишним в большинстве ситуаций, но если вам нужен самый быстрый, используйте его. Вы также, вероятно, захотите использовать Cat-6 и в этом случае. Осторожно, гигабитные коммутаторы более чем на 8 портов очень быстро дорожают.

Далее, инструменты и материалы!

Справочник по электрике в старых домах

Большинство старинных домов были построены в эпоху до того, как электрическое освещение и бытовая техника стали стандартом в домах и, как таковые, просто не были предназначены для удовлетворения современных требований к электричеству.

Это делает старые электропроводку и арматуру поводом для беспокойства, поскольку они не только не соответствуют требованиям современного образа жизни, но и представляют потенциальную угрозу безопасности, которая может привести к пожару или поражению электрическим током.

В то время как очень важно работать вместе с электриком, когда дело доходит до проводки или повторного подключения, наше руководство по электрике в старых домах идеально подходит, если вы хотите понять, что необходимо сделать.

Если вы занимаетесь электрикой в ​​рамках более крупного проекта, наше руководство по ремонту дома содержит множество советов экспертов.

Нужно ли мне ремонтировать мой дом?

Если в вашем доме не меняли электропроводку в течение последних 25–30 лет, то, вероятно, потребуется хотя бы частичный ремонт электропроводки. Если вы не уверены, не рискуйте — вызовите квалифицированного электрика для проверки.

Чтобы все работало должным образом, рекомендуется каждые 10 лет проводить профессиональную проверку электричества. По завершении электрик подготовит EICR (отчет о состоянии электроустановки).

Верхние знаки, электричество, нуждаются в обновлении

• Старомодный блок предохранителей (теперь известный как потребительский блок). Это может быть деревянная задняя панель, чугунные переключатели, белые керамические предохранители или смесь предохранителей.
• Накладные кабели , идущие вдоль плинтусов и вверх по стенам, выглядят некрасиво и предполагают, что проводились минимальные ремонтные работы. Однако иногда его используют, чтобы не повредить ткань здания.
• Кабели, покрытые черной резиной, свинцом или тканью — современные кабели имеют покрытие из ПВХ.
• Старомодные розетки и бакелитовые выключатели . Хотя иногда их оставляют в нерабочем состоянии, или могут быть установлены новые реплики.
• Сочетание различных стилей розеток и переключателей указывает на то, что произошло частичное изменение проводки.

Сколько стоит переналадка?

Средняя стоимость переустановки трехместного полуфабриката в Великобритании составляет 3500 фунтов стерлингов, но эта сумма будет варьироваться в зависимости от того, где вы живете. Если дом больше, работа более сложная или есть проблемы с доступом, цена на электроэнергию соответственно вырастет.

Иногда полной перепрограммирования можно избежать. Если кабели надежны и способны выдерживать любые дополнительные нагрузки, их можно модернизировать, добавив современный потребительский блок, надлежащие устройства заземления и перекрестные соединения.

Добавление новой розетки с помощью ответвления может быть делом своими руками, но не полной заменой проводки

Что делать с электрикой своими руками?

По закону разрешается выполнять только минимальные электромонтажные работы, без необходимости проверки работы компетентным электриком — услуга, которую немногие готовы предоставить, — и получения одобрения строительных норм.

Опытный мастер по ремонту может добавить новую розетку, запустив ответвление, или добавить или изменить осветительную арматуру, но когда дело доходит до более важных работ, вы всегда должны обращаться к профессионалу.

Любые новые электромонтажные работы должны соответствовать действующим строительным нормам, а по завершении должен быть выдан сертификат. Для получения дополнительной информации посетите сайт «Электробезопасность прежде всего».

Составьте план того, что вам нужно, чтобы избежать ошибок и изменений позже

Как составить план электроснабжения

Больше из Period Living

(Изображение предоставлено Period Living)

P eriod Журнал Living — идеальный источник вдохновения для тех, кто владеет более старой собственностью или просто любит характерный стиль. Ознакомьтесь с последними предложениями по подписке.

Важно составить план электропроводки до начала работ, чтобы вы точно знали, где вам нужны светильники и розетки. Дополнения в середине обходятся дорого, и если вы упустите полезную точку питания, вы пожалеете об этом позже.

Используя план дома, отметьте положение вашей мебели, затем добавьте расположение осветительных приборов, розеток и выключателей, а также других электрических точек. Подумайте о включении дополнительных принадлежностей, таких как освещение под шкафом и прикроватное освещение.

Всегда включайте больше розеток, чем вы думаете, потребуется, и не забывайте включать расходные материалы для котлов и стационарных приборов.

Планируйте будущее за счет включения воздуховодов с тросом при укладке полов или при проведении работ со стенами, чтобы кабели можно было протянуть позже.

По окончании работы нарисуйте планы, показывающие кабельные трассы, где бы ни проводились новые электромонтажные работы. Это предотвратит случайное повреждение проводки в будущем.

По возможности старайтесь не прорезать рейки под штукатуркой во время электромонтажных работ.

Что необходимо для повторного подключения?

К сожалению, установка новых кабелей и розеток нарушает структуру дома, поэтому постарайтесь проводить работы по электрике на ранних этапах ремонта или ремонта, а также одновременно с любыми изменениями центрального отопления или водопровода. Лучше всего, если вы сможете съехать, когда будут работать.

Лучший способ подойти к электромонтажным работам в старых домах — убрать как можно большую часть установки вне поля зрения в нечувствительных местах (подсобные помещения или пустоты, такие как полости пола), чтобы минимизировать ее физическое и визуальное воздействие.

Перед тем, как начать ремонт электропроводки, важно помнить следующее:

• Штукатурка будет затронута, поэтому убедитесь, что повторные штукатурные работы соответствуют характеру дома; обратите внимание на дышащую известковую штукатурку.
• Старые половицы необходимо аккуратно поднять — рекомендуется закрепить их винтами, а не гвоздями, для доступа в будущем.
• Если ваш дом построен с использованием традиционных материалов, таких как дубовый каркас, глыба или массивная каменная кладка, убедитесь, что вы нанимаете электрика, имеющего опыт работы с такими зданиями.
• Старайтесь избегать прокладки кабелей в пространстве под крышей . Если это неизбежно, кладите их над изоляционными материалами, а не под ними, чтобы предотвратить их перегрев.
• Постарайтесь сделать так, чтобы внешние крепления кабелей или ламп были сделаны из раствора, а не лицевой стороной из кирпича или камня. Их нелегко отремонтировать, тогда как строительный раствор может быть успешно залатан в будущем.

Кабели следует прокладывать поверх изоляции, чтобы предотвратить перегрев

Обновление освещения в старом доме

Хотя электричество было впервые использовано для освещения домов примерно в 1880 году, только после Первой мировой войны оно стало заменил газ как основной источник освещения.Лампы накаливания господствовали до сравнительно недавнего времени, но, поскольку эти лампы преобразуют только 10 процентов потребляемой энергии в свет, теперь их заменяют гораздо более энергоэффективные альтернативы.

При размещении фонарей тщательно обдумывайте риск возгорания и повреждений, которые могут быть вызваны их установкой. Например, встраиваемые даунлайты могут ослабить хрупкие потолки, поставить под угрозу огнезащиту, которую обеспечивает потолок, и допустить утечку воздуха, сквозняки и проникновение влаги.Всегда следите за тем, чтобы потолочные светильники были огнестойкими и что изоляция не располагалась рядом с ними.

Там, где потолки низкие, а потолочные светильники или подвесные светильники неуместны, хорошей альтернативой являются настольные лампы или верхние светильники, особенно если они питаются от розеток на 2 или 5 ампер, которые включаются с помощью главного выключателя.

Традиционные лампы накаливания неэффективны и постепенно заменяются более энергоэффективными лампами, такими как светодиоды.

Какой тип лампы лучше?

При выборе современных источников освещения для старых зданий учитывайте качество и цветовую температуру света, который они предлагают.Традиционные лампы накаливания (лампы) излучают спектр света, не отличающийся от света огня или свечей, поэтому они, как правило, кажутся более естественными в исторических интерьерах, чем некоторые современные альтернативы.

Светодиодные (светоизлучающие диоды) лампы, как правило, являются лучшим способом заменить лампы накаливания, поскольку они потребляют очень мало энергии и способны производить свет высокого качества. Они доступны с различной цветовой температурой, и в настоящее время разработан ряд специализированных светодиодных ламп специально для исторических интерьеров и арматуры, чтобы имитировать внешний вид традиционной нити накала.

Маршрутизаторы и кабели могут быть неудобны для размещения

Стоит ли устанавливать решения для умного дома одновременно с электрикой

Наряду с интернетом и развлекательными установками, интеллектуальные технологические системы, которые позволяют контролировать дом и управлять им удаленно из компьютер или мобильный телефон, теперь становятся доступными.

Они не только обеспечивают душевное спокойствие и комфорт, но и помогают сократить потребление энергии, обеспечивая включение отопления, освещения и других систем только при необходимости.

Несмотря на то, что многие технологии являются беспроводными, важно заранее продумать, как они будут интегрированы в дом, чтобы кабели и такие элементы, как маршрутизаторы, можно было установить в наиболее удобном месте во время перенастройки.

Несмотря на то, что беспроводные системы имеют то преимущество, что они не используют кабели, системы с жесткой проводкой иногда предпочитают в старинных домах, поскольку толщина стен, грудей дымоходов, стальных конструкций и даже изоляционных материалов с фольгой может мешать сигналам, включая Wi-Fi.По этой причине могут потребоваться дополнительные передатчики Wi-Fi.

Наш путеводитель по лучшим технологиям для умного дома для вашего дома будет полезен, если вам нравится идея решений для умного дома, но вы не знаете, с чего начать.

Ищете другие советы и идеи по ремонту?

LARA — Информация о разрешении на электрооборудование

Информация о разрешении на электрооборудование

Электротехнический кодекс
Целью электрического кодекса является обеспечение практической защиты людей и имущества от опасностей, связанных с использованием электричества.Кодекс содержит положения, которые считаются необходимыми для обеспечения безопасности.

Что такое электрический код?
Национальный электрический кодекс охватывает установку электрических проводов и оборудования внутри или на общественных и частных зданиях и сооружениях, установку проводов, которые подключаются к подаче электроэнергии, и установку других внешних проводников в помещениях. В настоящее время Государственный электротехнический кодекс состоит из Национального электротехнического кодекса с техническими поправками к Части 8.Положения о жилье на одну и две семьи включены в Жилищный кодекс штата Мичиган.

Требуются ли разрешения на электричество?
Лицо не имеет права оснащать здание электрическими проводниками или оборудованием, а также вносить изменения, изменять или дополнять электрические проводники или оборудование без получения разрешения на выполнение описанной работы.

Вам нужна лицензия для выполнения электромонтажных работ?
Для получения разрешения на электрооборудование заявитель должен быть подрядчиком по электрике или специализированным подрядчиком, имеющим лицензию муниципалитета или Государственного электрического управления

.

или

домовладелец, выполняющий электромонтажные работы в частном доме и прилегающие к нему хозяйственные постройки, принадлежащие и занятые или подлежащие заселению лицом, выполняющим установку.

Заявление на получение разрешения на электрооборудование
Карта региона для инспектора по электротехнике

Перед подачей заявления на получение разрешения на электричество рекомендуется, чтобы заявитель ознакомился со списком юрисдикций штата. Эта информация регулярно обновляется в связи с изменениями в электрических правилах, которые могут проводиться государством, округом или местной единицей правительства. Заявление на получение разрешения на электрооборудование должно быть подано в соответствующий орган исполнительной власти.

Вопросы относительно разрешений на электроэнергию следует направлять в Отдел разрешений по телефону 517-241-9313.

Разрешение на электрооборудование | Услуги по развитию

Разрешения на электрооборудование обеспечивают соответствие проектов минимальным стандартам, которые помогают защитить жизнь или здоровье, общественное здоровье, собственность и благосостояние. Никакая электрическая проводка, устройство, приспособление или оборудование не должны устанавливаться внутри или на любой структуре или помещении, а также не должны производиться какие-либо изменения, дополнения или замены в любой существующей проводке, устройстве, приборе или оборудовании, если не было получено Разрешение на электрооборудование для работа, кроме исключений, указанных ниже.

В зависимости от желаемого объема работ, разрешение на электричество может быть простым разрешением на электричество без плана или разрешением на электричество (обязательно) .

Простое разрешение на электричество без плана

Домовладельцы, владельцы собственности и лицензированные подрядчики могут получить разрешение на электричество без плана для небольших установок, включая:

• Сброс счетчика / повторное подключение
• Добавление контуров
• Разная электропроводка, например, перенос электрических розеток или переподключение
• Опоры временные для стройплощадок
• Станции зарядки электромобилей для частных гаражей

Если ваш проект включает в себя сочетание электрического, механического оборудования и / или водопровода / газа, после того, как вы перейдете на онлайн-портал разрешений, вам нужно будет выбрать Простое разрешение на комбинацию без плана, когда вы начнете процесс подачи заявки.

Заявители обычно получают разрешение в течение двух рабочих дней. Осмотр может быть назначен после оплаты счета и выдачи разрешения.

Подать заявку на простое разрешение

План (требуется) Разрешение на электрооборудование

Электротехнические планы и расчеты требуются для всех зданий и сооружений, кроме одно- и двухквартирных домов, за исключением случаев, когда установка соответствует требованиям разрешения на строительство без планирования. Кандидаты должны получить разрешение на выполнение всех электромонтажных работ, которое должно выдаваться только физическому лицу, фирме или корпорации, имеющим действующую лицензию подрядчика штата Калифорния, которая разрешает установку электрооборудования, либо собственнику или арендатору.

Подать заявку на разрешение плана

Как (быстро) пометить домашний каталог электрических панелей

Как домовладелец, я узнал, что есть две основные вещи, которые вам нужно знать о своем электричестве. Во-первых, электричество опасно. Не возитесь с этим, если вы точно не знаете, что делаете. Во-вторых, пометьте каталог электрических панелей вашего дома, чтобы он был точным, полным и разборчивым. И сегодня я собираюсь обрисовать свой систематический подход к быстрой маркировке каталога домашних электрических панелей.

Этот пост содержит партнерские ссылки, включая, помимо прочего, Amazon Associates. Таким образом, я зарабатываю на соответствующих покупках. Полное раскрытие находится здесь.

На этом рисунке показано, как была маркирована наша электрическая панель, когда мы впервые въехали.

Как видно из рисунка, наша электрическая панель плохо промаркирована.

• Некоторые автоматические выключатели даже не определены.
• Слишком общие описания. Например, выключатель №12 отмечает «Спальня».У меня 4 спальни. Который из???
• Знаки вопроса. Выключатели №6 и №25 видимо исправны? Офис «Что мне с этим делать? Во-первых, я даже не знаю, в какой комнате находился офис. И во-вторых, этот вопросительный знак не вселяет особой уверенности в том, что даже если бы я знал, где находится офис, эта сеть обслуживала даже эту комнату.

И я буду честен и признаю, что я ничего не делал с этим каталогом в течение 8 лет….

Но в минувшие выходные я, наконец, перестал тянуть ноги и надел штаны для больших девочек.Если я собираюсь быть ответственным домовладельцем, я должен знать, какой автоматический выключатель приводит в действие какие части моего дома, верно?

Я убедил свою семью помочь, и мы, наконец, прошли процесс правильной маркировки автоматических выключателей в нашем доме. И все было не так уж плохо! Не так скучно, как я ожидал…

Давайте посмотрим правде в глаза, как мытье окон и мытье кухонных шкафов, 1-2 часа, чтобы маркировать электрическую панель, было не совсем подходящим временем в моей жизни.Но это было необходимо.

И этот пост описывает (по моему скромному мнению домовладельца) самый быстрый и простой способ маркировать домашнюю электрическую панель. Так что возьмите партнера, сделайте это и займитесь чем-нибудь еще более интересным.

Что такое
Панель электрического обслуживания?

Let’s
начнем с основ.

Электрическая панель в вашем доме соединяет внешний провод или провода, идущие с улицы, с внутренними проводами в вашем доме. Думайте об этом как о точке распределения, где главный электрический провод входит в ваш дом, а затем разделяется на различные провода, которые обслуживают различные комнаты вашего дома.

Другими словами, каждое электрическое оборудование, выключатель и вилка в вашем доме подключены к цепи или предохранителю, идущему к вашей электрической панели (также известной как электрическая сервисная панель, сервисная панель, блок предохранителей и панель автоматического выключателя).

В качестве примечания, если вы хотите глубже погрузиться в то, как электричество работает в вашем доме, ознакомьтесь с этими сообщениями о том, как работает домашняя электрическая система или The Circuit Detective.

1

Когда вы откроете панель, вы увидите либо ряд автоматических выключателей, либо предохранители.Как узнать, какой у вас?

• Автоматические выключатели представляют собой ряды выключателей с тумблерными рычагами.
• Предохранители представляют собой ряды круглых ручек и ввинчиваемых предохранителей (например,
  лампочки)

Исторически предохранители существовали в домах до автоматических выключателей. Так что для моих друзей, которые сталкиваются с проблемами владения старым домом, у вас все еще могут быть предохранители. Но если электричество обновили или у вас новый дом, скорее всего, у вас есть выключатели.

Для чего нужны эти предохранители и автоматические выключатели? Проще говоря, противопожарная безопасность и безопасность.Автоматические выключатели и предохранители прерывают или «прерывают» поток энергии, если электрический ток в вашем доме достигает опасного уровня. Проще говоря, когда автоматический выключатель «сработал» или предохранитель «перегорел», это ваш способ сказать: «Слишком много! Слишком!»

Почему вы хотите, чтобы эти автоматические выключатели и предохранители работали? Проще говоря, они предохраняют ваш дом от сгорания. По данным Национальной ассоциации противопожарной защиты (NFPA):

• Домашние электрические пожары составляют примерно 44 800 пожаров каждый год, почти 450 смертей и 1250 травм, а также 1 доллар США.3 миллиарда в имущественном ущербе.
• Электрические неисправности — 3-я ведущая причина пожаров в домах.

Кроме того, если вы хотите узнать больше о пожарной безопасности, вы можете проверить эти сообщения о причинах проверки огнетушителей и 5 лучших ресурсах для подготовки семейной пожарной лестницы.

Зачем нужно искать и маркировать электрическую панель дома?

Почему вас волнует, где находится ваша электрическая панель? И почему вы хотите, чтобы предохранители или автоматические выключатели были правильно маркированы? Две простые причины: авария и электромонтажные работы

1.

Скорая помощь

Если вы потратите немного времени на то, чтобы понять, где расположены электрические провода по всему дому, это окупится удобством и может помочь вам в экстренной ситуации.

Во время любой чрезвычайной ситуации, например наводнения или пожара, вам может потребоваться быстро добраться до электрической панели и выключить питание. Или, если произойдет отключение электроэнергии, полезно заранее узнать, где находится ваш автоматический выключатель или блок предохранителей, чтобы вам не пришлось искать в темноте.

Или, если вы чувствуете запах рыбы в своем доме, возможно, у вас сгорел электрический компонент. Если вы подозреваете опасность поражения электрическим током, разве вы не хотите точно знать, где находится ваша панель, чтобы быстро отреагировать в чрезвычайной ситуации?

И если проблема с электричеством характерна только для одной розетки, разве вы не хотите знать, какому выключателю она соответствует? Таким образом, вы можете просто отключить прерыватель или предохранитель.

В противном случае вам придется отключить питание ВСЕГО дома, пока вы ждете, пока профессиональный электрик приедет и проведет расследование.Потому что вы знаете, что это произойдет ночью. А потом сидеть в полной темноте, пока не покажет электрик.

2.

Электромонтажные работы

Если у вас есть ноу-хау или мотивация для легких работ с электрической системой в вашем доме, первое, что вы должны сделать, это отключить подачу электроэнергии в эту розетку. Но сначала вам нужно знать, какой выключатель координируется с этой розеткой.

Лично я боюсь электричества, но мой муж — нет. Он разбирается в простейшем подключении и может заменить розетку.И до сих пор все электромонтажные работы, которые выполнял мой муж, всегда начинались с того, что он стоял перед электрической панелью, переключая выключатель за выключателем, в то время как я стояла рядом с розеткой и кричала, когда выключатель срабатывал.

Не совсем то, как я определяю качественное времяпрепровождение с супругой.

Или, если никого не было дома, он получил кардио, бегая вверх и вниз по лестнице, чтобы перевернуть выключатели и проверить розетки. И все эти лестницы однозначно поднимали ему настроение 😉.

Как маркировать домашнюю электрическую панель

Ниже приведены 7 шагов, которые мы использовали, чтобы быстро, но точно и тщательно промаркировать электрическую панель нашего дома.

1. Нарисуйте план дома

Сначала нарисуйте поэтажный план вашего дома. Вам решать, будете ли вы рисовать поэтажный план поэтажно или по комнатам на странице. Это не должно быть слишком навороченным — может быть, несколько квадратов и прямоугольников для обозначения стен и обозначения фасада и заднего двора, чтобы вы могли ориентироваться. На самом деле, составление плана этажа — отличное упражнение для детей.

Вовлечение семьи в составление плана этажа дома

Не забывайте, что в вашем доме есть электричество.Это включает в себя внешний вид вашего дома (например, заглушки на верандах, входное освещение, прожекторы и т. Д.), Недостроенные подвалы, чердаки и гаражи. Например, у нас есть старый отдельно стоящий гараж с проводкой под землей. Другие розетки, которые легко забыть?

• Печь
• Стиральная машина / сушилка
• Электрические нагреватели и водонагреватели
• Водоотливные насосы
• Системы безопасности
• Проводная сигнализация дыма или угарного газа
• Термостаты
• Дверные звонки

Лично я использовал шаблон плана дома найдено при подготовке плана эвакуации моей семьи при пожаре.Мой первоначальный план состоял в том, чтобы выделить по странице на каждом этаже. И это отлично подошло для второго этажа со спальнями и ванной комнатой. Но на первом этаже у нас так много розеток и бытовой техники, что мне пришлось посвятить одну страницу только кухне, а другую — остальным комнатам.

2. Найдите электрические соединения

Обойдите дом по плану этажа и отметьте все розетки в доме. Розетки я разделил на: светильники, розетки и выключатели. Загляните за мебель, расположенную у стен, чтобы обнаружить скрытые розетки.

Используется простая система для разметки типов и местоположений розеток прямо на плане этажа, например:

• Буквы : Используйте F = приспособление, O = выход, S = переключатель (обратите внимание, что переключатели, скорее всего, подключатся к настенному или потолочному приспособлению)
• Цвета : Используйте розовые маркеры для светильников, зеленые для розеток и синий для переключателей
• Символы : Используйте треугольник для светильников, круг для розеток и квадраты для переключателей

Это
шаг — хорошая возможность заинтересовать вашу семью.Я разыграл это с моим самым старым элементарным
дочь школьного возраста, чтобы увидеть, кто найдет больше связей.

3. Где, черт возьми, ваша электрическая панель обслуживания?

Найти сервисную электрическую панель обычно несложно. Обычно электрическая сервисная панель находится в подвале, гараже, кладовой, прачечной, туалете или коридоре.

Наша электрическая панель в недостроенном подвале — некрасиво!

Но иногда бывает труднее найти.Возможно, это скрыто из-за ремонта и дополнений. А может панель даже не внутри дома, а снаружи.

Если после поиска вы все еще не можете найти свою электрическую панель, осмотрите свой район. Есть ли в вашем доме еще один похожий дом? Если да, посоветуйтесь с соседом. Почему? Если вы живете в районе, где дома были построены примерно в то же время, панели могут находиться в аналогичных местах.

Обратите внимание, что в вашем доме может быть более одной панели.Иногда есть еще «вспомогательная панель», которая управляет различными цепями в другой области. У нас есть вспомогательная панель с выключателями для кухонной техники примерно в 20 футах от главной панели. (Не беспокойтесь о поиске дополнительной панели.)

4. Позвоните другу

В начале 2000-х вы когда-нибудь смотрели игровую программу Who Wants to Be a Millionaire ? Если кто-то застрял на каком-либо вопросе, участникам разрешалось использовать различные жизненные пути, чтобы помочь найти ответ. Одним из таких спасательных кругов был «Телефон другу», по которому участники могли позвонить другу или родственнику по телефону.

Сделайте себе одолжение. Позвонить другу. Пригласите друга или члена семьи для этого задания. Стоит купить им выпивку или ужин в обмен на их помощь.

Но если вам все-таки нужно действовать в одиночку, подумайте о приобретении схемотехники.

5. Включите все и работайте!

Есть несколько способов обойти ваш дом и нанести схемы (предохранителей) на план этажа. Вы можете включить каждую розетку в доме и выполнить следующие действия.Лично я обнаружил, что наименее хаотичным и наиболее систематическим методом было просто обходить комнату за комнатой. И, по общему признанию, я боялся, что, если я все включу, я отключу цепи в моем старом доме. Если мы запустим пылесос или фен в августе одновременно с оконными кондиционерами, мы обязательно отключим автоматический выключатель.

Выбрав комнату, включите все потолочные и настенные светильники, лампы, выключатели и любую электронику.

Скорее всего, у вас (как и у нас) что-то не подключено к каждой розетке в комнате.Итак, я собрал несколько электронных устройств, которые были достаточно маленькими, чтобы их можно было подключить, составить схему, затем отключить и перейти в следующую комнату. Используйте небольшую электронику, которую легко идентифицировать при включении и выключении, например яркий свет или шум, например:

• Прикроватная или рабочая лампа
• Цифровые часы
• Радио
• Фен

6. Схема схем (предохранителей) на плане этажа дома

Поместите вашего друга у избирательной комиссии (человек №1 — он же мой муж) и другого человека в комнате (человек №2 — он же моя дочь и я).В зависимости от того, как далеко вы оба находитесь, кричите или используйте мобильные телефоны (или даже рации ваших детей!) Для общения.

Моя дочь помогает с созданием каталога автоматических выключателей

Обратите внимание, что здесь предполагается, что вашим цепям или предохранителям уже присвоен номер. Если нет, возьмите остроконечный предмет и напишите числа в последовательном порядке на панели рядом с выключателем или предохранителем.

Человек у электрического
панель отключается (человек №1) выключателем №1.
Человек в комнате (Человек №2) затем определяет все светильники, переключатели.
и закрывающиеся розетки (если есть) и пометьте их знаком «# 1» на бумажной комнате
диаграмма.Когда закончите, Человек №2 общается с Человеком №1.
чтобы снова включить выключатель № 1, затем включите выключатель № 2.

Повторяйте до тех пор, пока не закончите…

План этажа дома с номерами автоматических выключателей

Когда
вы закончите, каждый прибор, выключатель и розетка на вашем плане этажа должны иметь
номер цепи рядом с ней.

Не слишком сложно, правда? По общему признанию, это еще не все (электрические субпанели, выделенные цепи для определенных устройств).

Но, честно говоря, как средний домовладелец, я не думаю, что для меня важно углубляться в электрические системы моего дома.Вместо этого, как ответственный домовладелец, моя работа состоит в том, чтобы составить карту и соответствующим образом маркировать свою электрическую панель обслуживания.

7. Создание каталога домашних электрических панелей

Теперь у вас есть карта, которая сопоставляет приборы, выключатели и розетки с номером выключателя или предохранителя. Отметьте все, что находится в цепи, и перенесите свои выводы в каталог или в отдельную схему.

У большинства электрических панелей есть наклейка на внутренней двери, на которой вы можете записать соответствующие комнаты / участки дома.Если вам нужна новая наклейка, у Amazon есть несколько вариантов каталогов (см. Нижнюю часть сообщения) или посетите обычные большие магазины товаров для дома.

Бесплатный шаблон каталога электрических панелей (pdf и Excel)

Лично я новый лейбл не покупал. Вместо этого я создал каталог шаблонов автоматических выключателей в Microsoft Excel и распечатал их со своего компьютера. Не стесняйтесь загрузить эту бесплатную версию каталога автоматических выключателей в формате pdf ниже. Он достаточно большой, чтобы дать достаточно места для подробных описаний, но достаточно мал, чтобы легко поместиться внутри блока автоматического выключателя (или предохранителя) традиционного размера.

Если версия в формате pdf не умещается в дверях вашей панели, напишите мне по электронной почте, и я с радостью отправлю вам бесплатный шаблон каталога домашней электрической панели в Excel.

Я перенес информацию, собранную на плане этажа дома, на этот шаблон. Вот несколько советов по заполнению этикетки панели:

1. Сделать постоянным и разборчивым

Давайте посмотрим правде в глаза: после того, как вы нанесете на карту автоматические выключатели в своем доме, вы закроете дверь панели и не будете открывать ее в течение длительного времени (если только у вас не возникнут проблемы).

Убедитесь, что этикетка удобочитаема, а надпись постоянна. Спасите себя от разочарования через несколько лет с помощью панели, помеченной тусклым или неразборчивым текстом. Несколько советов:

• Используйте ручку. Не используйте карандаш, чтобы пометить домашнюю электрическую панель — со временем она исчезнет.
• Если у вас хороший почерк, пишите прямо на этикетке. Но если у вас есть куриная царапина для почерка, воспользуйтесь этикетировщиком.

2. Не используйте псевдонимы

Сделайте одолжение следующему хозяину дома и не называйте цепи псевдонимами.Например, «Мой кабинет» или «Спальня Эммы» не собираются стричь со следующим хозяином. Они не узнают, в какой комнате находится офис, и не узнают, кто такая маленькая Эмма и где она спала.

Вместо прозвищ используйте более общие термины и опишите местоположение, например «1/2 ванной» или «передняя левая спальня», чтобы помочь следующему владельцу интерпретировать каталог электрических панелей.

3. Неизвестные этикетки и запасные части

Панели

обычно могут иметь выключатели или предохранители, которые, кажется, ничего не питают, особенно в старых домах.У нас есть несколько таких в нашем доме. Подумайте о том, чтобы обозначить эти загадочные взломщики как «Запасные» или «Неизвестные», чтобы вы знали, что вы их протестировали и не смогли определить их маршрут. И отметьте их карандашом (а не ручкой), чтобы, если вы обнаружите, где он соединяется, вы могли стереть и внести изменения.

8.

Mount Справочник и план дома

Последний шаг — сохранить каталог и план этажа дома внутри двери электрического щита. При помощи двустороннего скотча прикрепите каталог к ​​дверце панели.Если план дома у вас всего одна страница, его можно закрепить прямо на двери. Но если план вашего дома состоит из нескольких страниц, поместите его внутрь прозрачного пластикового протектора и прикрепите пластиковую вставку к внутренней части дверцы электрической панели.

Вот и готовый продукт.

Мой каталог электрических панелей, в котором перечислены все автоматические выключатели, установлен в верхней части двери, а защита страницы, удерживающая планы этажей дома, закреплена внизу. Это аккуратный и исчерпывающий снимок электрической системы нашего дома.

Что дальше? 2 похожие сообщения

1. Давайте посмотрим правде в глаза, электрические щитовые двери — не самый привлекательный декор стен. Если да, то посмотрите, как эти 10 блоггеров скрыли свои двери с электрическими панелями и превратились в центр своих общих зон.

10 вдохновляющих способов скрыть электрическую панель

2. Скрыть электрические шнуры за столами и партами занимает всего несколько минут и несколько долларов, но может сделать ваш дом в геометрической прогрессии более аккуратным! Ознакомьтесь с этими 9 простыми способами спрятать электрические шнуры за столами и партами.

9 простых решений для скрытия электрических шнуров за столами

Предлагаемые продукты

Если вам понравилось читать этот пост, просто подождите, пока вы не увидите, что я запланировал на будущее! Обязательно подпишитесь на меня в Pinterest, Instagram или Facebook. Или еще лучше подпишитесь, чтобы читать мой ежемесячный информационный бюллетень. Это похоже на ежемесячное письмо старого друга, который хочет наверстать упущенное (но без необходимости надевать тапочки и идти к почтовому ящику…)

[Примечание. Мои сообщения с гордостью связаны с этими удивительными ссылками, полными идей и вдохновения для поделок!]

Электросхема дома.Чаще всего используются схемы домашней электропроводки в Великобритании.

Подсказки

• По данным PriceDevils.com, средние затраты на выполнение полного перенастройки трехкомнатного дома с террасой 1930-х годов составляют от 2750 до 3500 фунтов стерлингов.
• Ремонт вашего дома должен быть выполнен квалифицированным электриком, который затем выдаст сертификат домовладельцу и уведомит строительный контроль — они записывают работу и выдают Сертификат соответствия строительным нормам.
• При постоянно возникающих проблемах с перегоранием предохранителей или срабатывании УЗО показывают, что с проводкой что-то не так.Чтобы избежать проблем с электричеством, лучше всего будет заменить проводку.

См. Также

Схема, наиболее часто используемая для домашней электропроводки в Великобритании.

Электросхемы дома, в том числе планы этажей в рамках электрического проекта, можно найти в этой части нашего сайта. Изучение этих рисунков поможет вам лучше понять основы домашней электропроводки и применить эти принципы на практике.

Многие из нас задаются вопросом, безопасна ли электрическая проводка в их доме, насколько хороши соединения и насколько безопасен блок предохранителей.Возможно, некоторые из нас хотели бы получить некоторые знания о том, как делать электропроводку в собственности, прежде чем они обратятся в электрическую компанию с просьбой о расценке. Честно говоря, неплохо было бы получить некоторую базовую информацию о ремонте электропроводки в вашем доме, о чем спросить электрика во время его первого визита и как не заставить их обмануть вас относительно цены.

Обратите внимание, что ожидается, что лицо, выполняющее работу в соответствии с данным руководством, будет компетентным для этого.

Схема подключения розеток

Для простых электромонтажных работ мы обычно используем эту домашнюю электрическую схему. На показанном примере вы можете узнать тип кабеля, используемого для питания каждой конкретной цепи в доме, тип и номинал автоматических выключателей — устройств, которые должны защищать вашу установку от перегрузки или короткого замыкания.

Схема подключения ламп

Как видите, вся установка разделена на 7 (может быть больше) различных цепей, чтобы обеспечить безопасную изоляцию питания без необходимости прерывания питания других цепей.Убедитесь, что каждое устройство, используемое для изоляции, должно иметь четкую идентификацию, к какой цепи оно принадлежит, по прочным этикеткам, прикрепленным к потребительскому блоку. Проще говоря, вам нужно использовать только кабель Twin & Earth 2,5 мм для цепей розеток и кабель 1,5 мм для цепей освещения.
