Государственный стандарт (ГОСТ) на противопожарные двери
1. Государственный стандарт (ГОСТ): почему так много ГОСТов
2. Основные положения ГОСТ относительно противопожарных дверных блоков
3. Общие технические требования и методы испытаний
4. Особенности изготовления
5. Область применения противопожарных дверей
6. Конструктивные особенности противопожарных дверей
7. В чем заключается суть испытаний огнестойкости
1. Государственный стандарт (ГОСТ): почему так много ГОСТов
Снизить опасность проникновения и распространения огня и дыма способна установка противопожарных дверей, соответствующих положениям нормативных документов. Государственные стандарты определяют общие требования к изготовлению и применению, каким должно быть открывание дверей по пожарным нормам, методику испытаний готовых изделий и порядок сертификации. Тип устанавливаемых в здании дверей обязательно указывается в проектной документации.
2. Основные положения ГОСТ относительно противопожарных дверных блоков
Нормы ГОСТ 31173-2016 двери металлические противопожарные распространяются на внутренние стальные конструкции, устанавливаемые в зданиях промышленного и гражданского назначения. Документ описывает технические требования и признаки, по которым двери классифицируются, а также указывает, как должна открываться дверь по пожарной безопасности.
Основная информация:
- по месту установки двери бывают: входные и межкомнатные;
- по конструктивным особенностям: с замкнутой либо П-образной коробкой;
- по направлению открытия: внутрь или наружу;
- отделка: стандартная порошковой краской, натуральными или искусственными материалами, стеклянными или зеркальными накладками, гравировкой;
- механические и защитные свойства: наличие охранных систем, стойкость к статическим, динамическим и ударным нагрузкам;
- замковые системы: нормируется класс устанавливаемых замков для стандартных дверей (3 класс и противосъемные штыри), для усиленных (замки не ниже 2 класса с усиленными петлями и ригелями), для защитных блоков (замки 1 класса с мощными петлями и большим количеством ригельных штырей).
ГОСТ 57327-2016 блоки дверные стальные дает основные требования, описание эксплуатационных характеристик, особенности металлических конструкций в зависимости от условий эксплуатации и способы испытания. Согласно нормам двери в обязательном порядке оснащаются механизмом самозакрывания.
По ГОСТ 31173 2003 двери металлические противопожарные классифицируются по степени огнестойкости. Показатель определяет способность сохранять функциональность под воздействием огня в течение времени, после которого происходит потеря целостности и незначительная деформация. Степень огнестойкости обозначается буквой Е.
Существует три вида дверных конструкций:
- 1-й тип — Е-90 с огнестойкостью в 90 минут для хранилищ повышенного уровня пожароопасности;
- 2-й тип — Е-60 с огнестойкостью в 60 минут для учреждений;
- 3-й тип — Е-30 с огнестойкостью в 30 минут, которые устанавливают в помещениях жилого назначения.
3. Общие технические требования и методы испытаний
Для гарантирования пожарной безопасности на объекте двери проходят испытания огнестойкости с использованием методов, описанных в ГОСТ Р 53307-2009. Процедура предполагает воздействие теплом с целью определения предела огнестойкости или времени, которое выдерживает конструкция без деформаций. Потерей целостности считается появление огня на опытном образце в течение более 10 с. Также двери считаются утратившими целостность, если огонь начал проникать в щели, притворы, отверстия или при выпадении полотна.
Как проходят испытания
Для проведения испытаний применяются специальные печи с дымовыми каналами, системой регистрации параметров и термопарами для измерения температуры в промышленности. ГОСТы регламентируют температуру воздействия, давление газов и другие параметры процесса.
Перечень базовых требований:
- Испытания проводятся на образцах, полностью повторяющих готовое изделие с фурнитурой, отделкой и декором.
- Проверке подлежит каждая новая модель и отдельно все материалы.
- Для дверей, устанавливаемых внутри помещений, готовится два образца. Это объясняется тем, что пожар может начаться с любой стороны, поэтому каждую нужно проверить на огнестойкость.
- На время испытаний образец встраивается в ограждающую конструкцию. Подробные схемы монтажа и принципы размещения содержатся в ГОСТе.
- Термопары устанавливаются по рекомендациям стандарта на двери, коробке и при наличии на фрамуге. На участке образца, не подвергаемому тепловому воздействию, можно использовать винты или огнестойкий клей. Приборы закрываются негорючим изоляционным материалом.
- Температура фиксируется в разных точках, чтобы получить точное среднее и максимальное значение.
- Сначала проверяют испытуемый образец на закрывание без использования замка. Потом измеряют зазоры между подвижной и неподвижной частью термопары.
В ходе испытаний фиксируется время появления щелей и трещин, начало разрушения всего изделия или его части, характер и момент начала деформации металлоконструкции, момент воспламенения и образования устойчивого пламени. Потеря или сохранение целостности образца является результатом испытаний.
4. Особенности изготовления
Двери противопожарные ГОСТ производятся в соответствии с регламентом, который определяет конструктивные особенности и характеристики. Изготовлением занимаются предприятия, прошедшие сертификацию. Изделия имеют строго установленные размеры и не производятся в индивидуальном порядке по чертежам заказчика. Изготовление ведется с применением материалов из высокопрочной стали, а информация в обязательном порядке заносится в технический паспорт. Производственный процесс состоит из нескольких этапов и регламентируется стандартами.
Конструкция огнеупорной двери состоит из нескольких слоев: рамы, дверного полотна в виде «сэндвича», из двух наружных стальных листов толщиной не менее 2 мм и внутреннего негорючего наполнения из теплоизолятора, препятствующего быстрому нагреванию и воспламенению при пожаре. Для этих целей подойдет минеральная или базальтовая вата, листы асбеста, ГВЛ материалы.
Короб, устанавливаемый в дверной проем, изготавливается из гнутого стального профиля. Наличие порога — обязательное условие. Каркас должен иметь ребра жесткости, а стальные листы свариваются в монолитное полотно.
Для достижения противопожарного эффекта используется специальная технология сборки. Она предполагает установку прокладок с термостойкими свойствами. При возникновении пожара они служат барьером для распространения высокой температуры. Важным элементом является термопенная лента, проложенная по всему периметру двери. Она способна расширяться под воздействием высокой температуры и в случае пожара закупоривать щели между коробкой и полотном двери. Таким образом, блокируется дальнейшее движение дыма в соседние помещения и по всему зданию.
В завершение дверь комплектуется огнестойкой фурнитурой. Дверная ручка должна быть из металла и иметь полимерное покрытие, что позволит браться за нее даже в нагретом состоянии. Конструкции комплектуются замковым механизмом с огнестойким корпусом для предупреждения заклинивания механизма.
5. Область применения противопожарных дверей
Документ СНиП 21 01-97 регламентирует установку дверей противопожарного назначения в определенных помещениях. Такая конструкция необходима:
- В местах постоянного и временного пребывания людей: гостиницах и общежитиях, жилых корпусах санаториев и пансионатов.
- В социальных объектах: больницах и поликлиниках, школах-интернатах, в домах для инвалидов и престарелых людей.
- В квартирах и подъездах многоквартирных домов и одноэтажных жилых зданиях.
- На предприятиях обслуживания с большой численностью посетителей.
- В заведениях культуры и досуга: ночных клубах, театрах, кинотеатрах, библиотеках, развлекательных и спортивных комплексах, концертных залах.
- В местах массового нахождения людей: на вокзалах, в торговых центрах, пунктах оказания коммунальных и бытовых услуг.
- В государственных и коммерческих заведениях: в банках и офисах, в школах и университетах, научных институтах.
- На складах хранения взрывоопасных и легковоспламеняющихся материалов.
- Места с высоким риском возгорания: бани, метро, шахты лифтов, тепловые пункты, электрощитовые, котельные, АЗС и паркинги.
- Помещения с высоким уровнем опасности: подсобные помещения в цокольных этажах и подвалах, эвакуационные выходы, чердачные проемы на этажных площадках.
- В особых случаях: в переходах между жилыми и нежилыми помещениями, в комнатах хранения бумажной документации, в помещениях, где работает электрооборудование (серверные, компьютерные).
6. Конструктивные особенности противопожарных дверей
Положения СНиП указывают, что высота путей эвакуации должна быть не ниже 190 см по высоте. Минимальной шириной дверного проема по пожарным нормам считается 80 см. В помещениях с количеством эвакуирующихся свыше 15 человек, например, в школах, санаториях, детских садах, ширина проемов составляет 120 см. Стандартный размерный ряд противопожарных дверей 2020×800, 2030×860, 2030×880, 2050×950, 2020×1200 мм и может отличаться по производителям. Однопольные двери имеют ширину до 110 см, а двухпольные в диапазоне 100–200 см. Установленная нормативами высота створки 190–210 см может иметь отклонения в пределах ±15%. Толщина дверного полотна определяется параметром EI.
СНиП 21-01-97 дает классификацию противопожарных дверей по двум критериям.
По материалу изготовления:
- металлические блоки;
- глухие стеклянные конструкции или со вставками;
- противопожарные двери из дерева.
По структурным особенностям:
- распашные одно- и двухпольные одинаковой или разной ширины;
- складные;
- раздвижные
- левого и правого открывания;
- с фрамугами;
- одно- и многоконтурным утеплением притвора.
Техническими правилами установлено, что противопожарные двери не могут быть полыми внутри. Все пустоты в обязательно порядке заполняются огнеупорными изолирующими материалами. Открывание дверей в направлении путей эвакуации людей из здания. Входные двери должны свободно открываться в сторону выхода, а наружные на улицу.
7. В чем заключается суть испытаний огнестойкости
ГОСТ Р 53307-2009 описывает методику испытаний дверей противопожарными характеристиками на огнестойкость. Для конструкций с остеклением свыше 25 % от всего полотна применяется ГОСТ Р 53308-2009. Испытания на дымогазонепроницаемость ведутся по ГОСТ Р 53303-2009. Целью является определение характеристик изделия и получение сертификата соответствия требованиям пожарной безопасности, что даст производителю право выставлять на продажу свою продукцию.
Огнестойкость характеризует время, которое пройдет с начала пожара до выхода двери из строя с образованием сквозных трещин. Показатель измеряется в минутах. Предельные показатели дверных блоков на огнестойкость характеризуются по ГОСТ 30247.0-94 несколькими параметрами:
- I — утрата теплоизолирующих качеств в результате увеличения температуры до предельных значений на необогреваемых участках двери. Дверь сохранила свои свойства, если на протяжении определенного времени критическая температура не была зафиксирована. Для необогреваемой стороны это 140–180 °, а у дверной коробки не выше 300±2 °С.
- Е — нарушение целостности, наступающее в момент образования сквозных щелей или проломов, способных пропускать на необогреваемую сторону дым либо пламя. Определяется с помощью ватного тампона. Его подносят к участкам с возможными пробоями пламени. Если в период времени от 30 до 90 минут не было зафиксировано щелей и проступившего огня, то считается что дверь сохранила целостность.
- R — снижение несущих свойств, наступающее в результате обрушения или деформации;
- S — утрата дымогазонепроницаемости, наступающая при потере способности противостоять проникновению дыма и газа.
- W — предельная величина плотности потока тепла на заданном расстоянии от не обогреваемой зоны конструкции;
Для тестирования необходима печь с проемом для размещения образца. Оборудование оснащается устройствами измерения и контроля нагрева и давления внутри, а также снаружи установки, где находится необогреваемая сторона. Показания снимаются через определенные промежутки времени.
Подготавливаемые образцы должны соответствовать реальной конструкции по размерам, комплектации и конструктивным особенностям. Число образцов зависит от условий испытания: на одну или обе стороны. Если в случае пожара воздействию огня будет подвержена любая сторона, то необходимы два образца. В остальных случаях достаточно одного образца.
По окончании оформляется отчет, в который заносится показатель огнестойкости. Документ должен содержать дату, название и месторасположение организации, проводившей испытания, компанию производителя, эскизы и чертежи, описание конструкции и другую важную информацию.
По результатам испытаний, конструкции соответствующие стандарту EI и нормам регламента, получают статус огнестойкости и сертификаты на противопожарную дверь, которые действуют в течение трех лет. На дверь наносится маркировка EIR согласно установленных показателей целостности и времени стойкости.
Противопожарные двери: ГОСТы и СНиПы
Сразу поясним — отдельного ГОСТа устанавливающего требования на изготовление огнестойких ограждающих конструкций, в том числе и огнеупорных дверей, ворот, люков, окон и так далее — не существует в природе!
Объясняем.
Многие ошибочно считают ГОСТом на противопожарные двери — ГОСТ 31173-2003 «Блоки дверные стальные», но этот документ не распространяет свое действие на огнестойкие дверные конструкции. О чем сказано в первом же пункте этого документа:
«Стандарт не распространяется на дверные блоки специального назначения в части дополнительных требований к пожаробезопасности, взрыво- и пулестойкости, воздействию агрессивных сред и т.д…»
Под ГОСТом на ПД подразумевается методика проведения испытания противопожарных дверей (как дверей ДПМ, так и ДПД с остеклением и без него), а также ворот и люков на огнестойкость согласно Государственным Стандартам.
После прохождения данных испытаний, производителю той или иной конструкции выдается сертификат соответствия, который и позволяет производителям заявлять, что их двери соответствуют ГОСТу. На самом деле никакого ГОСТа на ПД никогда не было.
По государственному стандарту проходят лишь испытания всех конструкций на соответствие заявленным характеристикам.
А именно:
Основной документ в области пожарной безопасности именуется Техническим Регламентом о пожарной безопасности — Федеральный Закон №123 от 22 июля 2008 года. Именно этот нормативный акт регулирует большую часть требований к огнестойким конструкциям. Но это лишь один документ из многих.
Нужно отметить, что техническая документация по пожарной безопасности – это очень сложная для восприятия рядовому человеку информация. Это десятки сложных технических документов, которые переплетены между собой многочисленными ссылками и сносками.
Кроме того, эти документы постоянно обновляются и дополняются, и то, что было актуально год назад, сегодня может быть под строгим запретом.
Чаще всего, на предприятиях, которые занимаются производством и установкой пожарных ограждающих конструкций, в том числе и противопожарных дверей, существуют специальные отделы, которые занимаются изучением и структурированием этих огромных массивов информации.
Именно в этих отделах изучается специфика того или иного типа помещения, и определяется где именно должна быть установлена та или противопожарная преграда и какого предела огнестойкости она должна быть.
Список основных документов по ПБ зданий и сооружений
Если говорить о документации в области пожарной безопасности, в контексте требований предъявляемых к противопожарным преградам для различных типов зданий и сооружений, то на сегодняшний день в этом списке, кроме выше уже обозначенных нормативных актов, окажутся следующие основные документы:
- СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
- МДС 21-1.98;
- СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
- СНиП 2.09.03-85 «Сооружения промышленных предприятий»;
- СНиП 21-02-99 «Стоянки автомобилей»;
- СП 2.13130.2009 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»;
- СП 4.13130.2009 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям»;
- СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования»;
- ППБ 01-03 «Правила пожарной безопасности в Российской Федерации»;
- ППБ 0-148-87 «Правила пожарной безопасности для спортивных сооружений»;
- ВППБ 13-01-94 «Правила пожарной безопасности для учреждений культуры Российской Федерации»;
- НПБ 111-98* «Автозаправочные станции. Требования пожарной безопасности»;
- МГСН 4.19-2005 «Временные нормы и правила проектирования многофункциональных высотных зданий и зданий-комплексов в городе Москве».
ГОСТ 31173 2003, как должна производится установка
Разделы статьи:
В нашей статье мы рассмотрим противопожарные входные двери и требования ГОСТ к ним. Наряду с этим, будет рассмотрена специфика эксплуатации данных конструкций.
Основные положения ГОСТ относительно противопожарных дверных блоков
Противопожарные дверные блоки устанавливаются с целью обезопасить производство, имущество или иные ценные вещи от уничтожения либо порчи в результате пожара. Кроме того, эти конструкции прекрасно справляются с ограничением распространения огня. Противопожарные двери успешно противостоят влиянию крайне высокой температуры, а также удовлетворяют всем требуемым нормам относительно безопасности.
Однако отнюдь не все изготовители таких конструкций ответственно относятся к процессу производства противопожарных дверей. Для того, чтобы приобрести по-настоящему качественные образцы, отвечающие всем требуемым нормам, необходимо иметь представление об особенностях данных изделий. Именно специфика противопожарных дверных блоков и будет рассмотрена далее.
Зачастую металлические противопожарные двери монтируются на запасной выход из здания или помещения. Действующий сегодня ГОСТ 31173-2003 устанавливает обязательное наличие у подобных дверей замков. Но, в то же время, противопожарные дверные блоки должны при необходимости без труда открываться. ГОСТ требует производить такие металлические противопожарные двери, которые мог бы, если понадобится, использовать для выхода даже ребёнок.
Также необходимо учитывать такой нюанс как нагревание ручек дверного полотна во время пожара. Чтобы избежать ожогов, ГОСТ устанавливает необходимость комплектовать противопожарные двери специальной кнопкой. В качестве альтернативы допускается соединить механизм распахивания створок со средней штангой. Это даст возможность открывать дверное полотно с минимальным усилием.
Также ГОСТ регламентирует такой фактор как сторону открывания дверного полотна. Для быстрого и безопасного распахивания двери предписывается предусматривать его открывание наружу, то есть по направлению к выходу. Это позволит избежать толкучки при значительном скоплении людей у выхода и позволит им эвакуироваться максимально быстро и эффективно. Кроме того, пристальное внимание требуется уделить материалу отделки противопожарной двери. Главные требования для неё: не воспламеняться, не бояться прямого воздействия пламени и не расплавляться.
Все эти положения очень важны для сохранения жизни и здоровья людей во время возможного пожара. Требования к входным противопожарным металлическим дверям настолько высокие вполне оправданно. Соблюдение всех описанных предписаний ГОСТ 31173-2003 даст возможность не только локализовать распространение огня, но и, возможно, спасти человеческую жизнь. Следует сделать акцент и на том, что предписания пожарной безопасности и нормы, устанавливаемые для противопожарных дверей, на разных предприятиях и производствах зачастую идентичны. Во-первых, такая конструкция обязательно должна максимальное количество времени переносить действие открытого пламени. Кроме того, под воздействием огня противопожарный дверной блок не должен расплавляться или поддаваться деформированию. Это недопустимо. Во-вторых, подобные двери должны предотвратить распространение дыма и угарного газа. Кроме того, следует использовать такие противопожарные конструкции, которые с лёгкостью открываются.
Особенности изготовления противопожарных дверей
ГОСТ 31173-2003 предписывает использовать для теплоизоляции и отделки противопожарных дверей исключительно устойчивые к возгоранию материалы, даже под действием открытого пламени. Такие же требования предъявляются и к некоторым дополнительным элементам, используемым в конструкции дверных блоков. Речь идёт о ручках, фурнитуре, запирающих механизмах. Они должны обладать минимальной теплопроводностью. При соблюдении этих условий эти элементы смогут сохранить достаточно невысокую наружную температуру, что поможет избежать получения ожогов кожи при соприкосновении с ними. Такая дверь не подвергается декоративной отделке. Противопожарная конструкция должна выполнять свою основную функцию согласно ГОСТ.
Внешнее покрытие дверных блоков должно выполняться с использованием огнеупорных составов и лакокрасочных материалов. Благодаря этому будет обеспечиваться дополнительная защита дверей от воздействия огня. Можно констатировать, что выполнить вышеизложенные требования в полном объёме могут далеко не все предприятия. Поэтому лицензию на производство противопожарных дверей имеют лишь некоторые производители. Главным требованием для её получения является наличие на предприятии специального оборудования, на котором можно изготовить изделия соответствующего качества.
Область применения противопожарных дверей
Будет кстати сказать, что несмотря на использование специальных огнеупорных материалов в процессе производства противопожарных дверей, стоимость этих конструкций приемлемая и доступная большинству заказчиков. В числе основных целевых объектов для установки таких конструкций можно назвать цеха и помещения предприятий, боксы станций технического обслуживания автомобилей, частные коттеджи, складские, а также специальные помещения. Это список можно было бы и продолжить, но, важно запомнить главное: противопожарные двери устанавливаются там, где защита от пожара является одной из приоритетных целей.
Конструктивные особенности противопожарных дверей
ГОСТ 31173-2003 выделят две разновидности специфических характеристик противопожарных дверей, требующих особенного внимания. Во-первых, это наличие документов, которые позволяют тому или иному субъекту заняться производством этих конструкций. Другими словами, речь идёт о получении лицензии.
Во-вторых, на каждый дверной блок необходимо получить соответствующий сертификат, подтверждающий его качество. Также требуется индивидуальный паспорт, в котором указываются главные характеристики продукции и, кроме того, температурные режимы эксплуатации и прочие параметры. Вместе с тем, ГОСТ 31173-2003 предписывает то, как должна производится установка противопожарных дверей.
Перед началом эксплуатации двери требуется отсутствие сквозных щелей и отверстий. Чтобы проверить это, необходимо обеспечить световую разницу в двух смежных помещениях. Если просветы будут обнаруживаться визуально — значит, дверь выполнена с нарушением требованиями ГОСТ. Также требуется обратить внимание на использованный в конструкции дверного блока уплотнитель, который проходит между дверной колодой и полотном. Он должен быть эластичным на ощупь и не иметь в своей структуре ни малейшей трещины.
После того, как монтаж металлических противопожарных входных дверей завершён, следует убедиться в плавности работы доводчика. Очень важно, чтобы створки противопожарной двери закрывались медленно и плавно, но без необходимости прикладывания дополнительных усилий для закрытия полотна. Кроме того, следует обратить внимание на навесы и смазать их при необходимости. Смазка петель также должна быть огнеупорной и не возгораться при воздействии открытого пламени.
Запирающий механизм должен работать плавно и бесперебойно. Важно, чтобы замок легко открывался и закрывался. Это может сыграть свою роль в критической ситуации. Для эффективной работы запирающего механизма и избегания возможного закусывания его также необходимо периодически смазывать огнеупорной смазкой.
ГОСТ Р 53307-2009
ГОСТ Р 53307-2009 актуален в процессе проведения испытаний металлических противопожарных дверей. Этот документ является гарантией соответствия качества изделия, а также его способности уберечь от огня и имущество, и жизнь человека. Успешно прошедшие испытания противопожарные металлические двери обладают огнестойкостью, которая позволяет их устанавливать в офисах, частных домах, а также на крупных производствах. Кроме того, в соответствии с ГОСТ Р 53307-2009 эти изделия обладают ещё рядом характеристик, среди которых следует выделить устойчивость к возгоранию. Этот эффект достигается посредством использования специального уплотнительного материала. В этих целях применяют базальтовую вату высочайшего качества. Этот материал сам по себе наделён значительными противопожарными характеристиками, а также устойчив к возгоранию.
В качестве основного материала для производства противопожарных металлических дверей используется высокопрочная и термостойкая сталь. Этот материал способен продолжительное время противостоять воздействию открытого огня. Он не плавится и не деформируется.
ГОСТ Р 53307-2009 предписывает укладку по всему периметру противопожарной металлический двери термостойкой ленты. Основным назначением этого элемента дверного блока является расширение под воздействием высокой температуры в случае возникновения пожара. Это даёт ей возможность заполнить собой все щели и просветы.
Такая характеристика позволяет избежать проникновения в помещение через дверной проём дыма с угарным газом, которые могут значительно навредить здоровью людей и даже привести к смерти. Кроме перечисленного, едкий дым и копоть не причинят вреда имуществу, не покроют их слоем сажи, а также не смогут пропитать предметы тяжёлым запахом гари.
Разновидности металлических противопожарных дверей
На сегодня никак не ограничиваются такие параметры, которыми могут обладать противопожарные металлические двери, как форма, размеры и цвет. Согласно ГОСТ, двери разрешается покрывать покрытиями любого оттенка. Допускается использование дверей любой формы под самые разные дверные проёмы.
Следует подчеркнуть, что немаловажной характеристикой противопожарной металлической двери является показатель предела огнестойкости. В зависимости от качества изготовленного изделия и фирмы производителя, этот показатель составляет от 30 минут и до нескольких часов. Больше всего данный параметр зависит от состава использованной при производстве противопожарной металлической двери стали, а также её толщины. Кроме того, на предел огнестойкости влияют и другие характеристики материалов.
Часто можно встретить такое техническое решение, при котором противопожарные металлические двери устанавливаются в частных домах, оснащённых пристроенными банями или саунами, а также небольшими цехами с производством. Кроме того, согласно требованиям пожарной безопасности, такие двери обязательны для использования в электрощитовых комнатах и помещениях с установленными газовыми котлами отопления.
Также их необходимо использовать в тех местах, где работают дизельные или бензиновые генераторы. Это не исчерпывающий перечень помещений, в которых целесообразно установить такие двери. Их использование уместно везде, где имеется оборудование, которое при возникновении серьёзной неисправности может загореться и причинить ущерб имуществу или здоровью людей.
Именно обширность области применения подобных конструкций способствует тому, что маркировка металлических противопожарных входных дверей по соответствующему ГОСТу очень многообразна и сложна. Порой в ней сложно разобраться даже квалифицированному профессионалу.
ГОСТ на противопожарные двери
Производство входных металлоконструкций регламентируется ГОСТом 31173-2003. Технические характеристики и методы испытаний, после которых противопожарные двери получают сертификат соответствия, регламентируются другим государственным стандартом – ГОСТ Р 57327-2016. Оба документа применяются одновременно.
Терминология
В госстандарте чуть более полутора десятков терминов и определений. Знать их необходимо не только производителю, но и покупателю:
- Противопожарная преграда. Под ними понимаются стены и перегородки в зданиях. Все они имеют свой предел огнестойкости (маркировка EI). В зависимости от его значения побираются и входные металлоконструкции.
- Противопожарные двери. Это изделие, устанавливаемое в проемы в пожаростойких перегородках. Предел огнестойкости в минутах должен совпадать с аналогичным показателем для преграды.
- Полотно – это створка (распахивающаяся часть).
- Коробка – часть металлоконструкции, устанавливаемая неподвижно в проем. На нее при помощи петель производится навешивание створки. Коробки бывают замкнутого типа (металлпрофиль с 4 сторон) и П-типа – (металлпрофиль с трех сторон).
- Притвор – стальная полоса, закрывающая место контакта створки с коробом.
- Порог – образуется внизу при коробке замкнутого типа. Бывает с притвором, без него, приставной (ставится дополнительно), выдвижной (автоматически опускается при закрывании и поднимается при открывании дверного блока).
- Фрамуга – конструктивный элемент металлоконструкции, расположенный вверху. Предназначенный для компенсации излишний высоты проема. Бывает глухой и стеклянной.
- Предел огнестойкости – время противостояния преграды или входной конструкции пожару без нарушения целостности огнеупорного заполнения и наружных поверхностей.
- Дымогазонепроницаемость – время удерживания входной конструкцией горячих и холодных газов. Соответственно дымогазонепроницаемые двери – это модели, защищающие не только от огня, но и от продуктов горения в течение обозначенного в маркировке времени.
- Огнестойкое стекло – представляет собой стеклопакет из нескольких камер, одна из которых или все заполнены огнеупорным гелем.
В госстандарте на противопожарные двери есть ещё одно определение, обозначаемое аббревиатурой МГН – маломобильные группы населения. Удобство входных конструкций и простота их открывания (ручки «Антипаника») рассчитываются в первую очередь для них, а также для детей и пожилых людей.
Конструктивные особенности
Короб производится по сталегибочной технологии. Полотно полое сварное из двух листов стали на каркасе с ребрами жесткости. Точки крепления (сварка) отмечаются в технической документации.
Заполнение – базальтовая теплоизоляция высокой плотности. Обязательно резиновый уплотнитель и термопенная лента по контуру короба.
Фурнитура ставится (петли, запорные механизмы, ручки) огнестойкая.
Если путь эвакуации предназначен для маломобильной группы населения, то по ходу следования пороги не делают (изделия с П-коробом). Регламентируется усилие открывания конструкции.
Если клиент хочет установить дополнительный замок, его уровень сопротивления к огню должен соответствовать уже установленному механизму.
Также ГОСТ регламентирует размеры продукции. В свету они составляют не менее 0,8 м в ширину и 1,95 м в высоту.
От показателя EI зависит толщина коробки и дверного полотна (разрабатывается производителем). Испытаниям на пожарную устойчивость подвергают не весь товар, а партию (3% от общего количества, но не менее 3 штук).
При эксплуатации продукции соблюдают требования производителя. Если изделие подверглось воздействию огня и высоких температур, необходимо снова провести испытания и, если потребуется, заменить его новым.
Please enable JavaScript to view the comments powered by Disqus.
comments powered by
Противопожарные двери ГОСТ 31173-2003 | Скай
Противопожарные двери ГОСТ 31173-2003
Двери противопожарные огнестойкостью 30 и 60 минут изготавливаются из листового металла. Конструкция дверей разрабатывалась на основании ГОСТ 31173-2003 . ГОСТ 31173-2003 включат в себя примеры изготовления металлических дверей, в нём приведены примеры чертежей, возможные варианты изготовления отдельных узлов, возможности применения различных материалов.
Следуя классификации дверей ГОСТ 31173-2003 , наши противопожарные двери выглядят так:
Пункт 4.1.1 ГОСТ 31173-2003 Наши противопожарные двери не разделяются на входные, уличные, квартирные и тамбурные. Наши двери изготавливаются по одному чертежу, как уличные так и двери для внутренних помещений, все двери имеют противопожарное заполнение которое изначально предназначено для теплоизоляции одного помещения от другого, так что они с лёгкостью выдерживают эксплуатацию в качестве входных уличных дверей. Разделение дверей на внутренние противопожарные и наружные противопожарные привело бы к получению двух сертификатов на разные конструкции дверей, что привело бы к дополнительному удорожанию двери используемой внутри помещения, хотя расход материалов на неё меньше.
Пункт 4.1.2. ГОСТ 31173-2003 По Вариантам конструктивного исполнения противопожарные двери изготавливаются с замкнутой коробкой (профиль дверной коробки так же заполняется минераловатным утеплителем), по числу полотен двери могут быть изготовлены одно или двупольными, левого и правого открывания, открываться противопожарные двери могут только наружу помещения, по пути эвакуации. Двойной контур уплотнения обеспечивает надёжную защиту от холодного дыма, а дополнительный, третий, контур из терморасширяющегося материала воспрепятствует проникновению горячих продуктов горения. Допустимо изготовление противопожарных дверей в безпороговом исполнении.
Пункт 4.1.3. ГОСТ 31173-2003 По виду отделки противопожарные двери могут быть изготовлены только металлическими окрашенными порошковыми эмалями в цвет по желанию заказчика по каталогу RAL.
Пункт 4.2 и 4.3 ГОСТ 31173-2003 Эксплуатационные характеристики. В 2007 году вышел федеральный закон под номером 123, по которому изменились требования к испытаниям противопожарных дверей. По современным требованиям противопожарные двери испытываются на огнестойкость по показателям «EI» где «E»является обозначением времени, в течение которого двери не пропускают продукты горения и непосредственно огонь, а литера «I» — время на потерю теплоизолирующих свойств. Таким образом, противопожарные двери соответствуют требованиям ГОСТ 31173-2003, но испытываются по другим требованиям, описанным в требованиям к испытанию противопожарных преград.
Пункт 4.4 ГОСТ 31173-2003 Наличие охранных свойств. По умолчанию в противопожарные двери устанавливается противопожарные же замки голландской фирмы «NEMEFF» замок этот прошёл противопожарные испытания, имеет сертификат соответствия техническим регламентам для противопожарных конструкций, не имеет в своей конструкции легкоплавких элементов, но имеет только второй класс защиты от взлома. При возникновении требований к большему классу защиты от взлома возможна установка других замков из списка прошедших противопожарные испытания.
Пункт 4.5. ГОСТ 31173-2003 Структура условного обозначения дверных блоков. Обозначение дверей по ГОСТ очень поможет при заказе противопожарных дверей, она поможет избежать разночтений между покупателем и производителем, в маркировке указаны все необходимые требования к заказываемому изделию, такие как открывание, наличие порога, требования к наличию охранных свойств двери, но в паспорте изделия маркировка ведётся по другой классификации, той, которая была принята при сертификации продукции, которая прописана в сертификате изделия.
ГОСТ 31173-2003 включат в себя примеры изготовления металлических дверей, в нём приведены примеры чертежей, возможные варианты изготовления отдельных узлов, возможности применения различных материалов ГОСТ не подлежит обязательной сертификации, в конструкцию могут вноситься изменения не ухудшающие эксплуатационных характеристик. Противопожарные же двери имеют конкретные Технические Условия производства, отклонение от которых может вести за собой даже уголовную ответственность. Часто при разработке проектов архитектор закладывает « противопожарные двери ГОСТ 31173-2003 » мы можем изготовить для вас дверной блок конструкция которого разрабатывалась на основании ГОСТ 31173-2003 имеющий пожарный сертификат.
Интересуют противопожарные двери ГОСТ 31173-2003?
Отправляйте заявку на электронную почту [email protected] — и наши специалисты ответят вам в ближайшее время!
|
Сертификаты на продукцию — Дельта ПК
Сертификаты
Сертификат соответствия – документ, подтверждающий соответствие продукции требованиям качества и безопасности, установленными для нее действующими стандартами и правилами.
Противопожарные дымогазонепроницаемые двери EIS60. Сертификат
Изделия рентгенозащитные медицинские. Сертификат ГОСТ
Изделия рентгенозащитные медицинские. Сертификат ГОСТ
Двери и ставни рентгенозащитные. Экспертное заключение
Двери и ставни рентгенозащитные. Экспертное заключение
Блоки дверные стальные ГОСТ 31173-2016
Двери металлические утепленные (ДМУ). Двери металлические технические (ДМТ и ДМТП).
Противопожарные двери и люки EI60
Стальные противопожарные двери и люки, глухие и с остеклением до 25%, однопольные и двупольные.
Лицензия на проектирование и изготовление средств радиационной защиты источников ионизирующего излучения
ГОСТы и СНиПы — Все о ремонте
Ниже представлен список нормативных документов, касающихся дверных конструкций и их установки.
ГОСТы на балконные двери
- ГОСТ 16289-86 — Деревянные окна и балконные двери с тройным остеклением для жилых и общественных зданий. Стандарт описывает виды, типы конструкций и размеры деревянных балконных дверей и окон, предназначенных для жилых и общественных зданий, вспомогательных сооружений и помещений различных предприятий.
- ГОСТ 21519-2003 — Блоки оконные из алюминиевых сплавов. Технические условия. Стандарт распространяется на балконные и оконные дверные блоки, а также витрины и витражные светопрочные конструкции, что изготовлены из алюминиевых сплавов.
- ГОСТ 11214-2003 — Блоки оконные деревянные с листовым остеклением. Технические условия. Требования, которые предъявляются к деревянным окнам и балконным дверным блокам с листовым остеклением для различных типов зданий.
СТ СЭВ и ГОСТы на деревянные двери
- СТ СЭВ 4181-83 — Двери деревянные. Метод определения плоскостности. Метод определения плоскостности путем измерений отклонений угла и краев дверной створки от плоскости.
- СТ СЭВ 4180-83 — Двери деревянные. Метод испытания сопротивления ударной нагрузке. Способ определения остаточной деформации и разрушения неподвижно зафиксированной в коробке створки от удара грузом в направлении закрытия двери.
- СТ СЭВ 3285-81 — Двери деревянные. Метод испытания надежности. Метод испытания, контроль безотказности и определение устойчивости деревянных распашных дверей путем многократного испытания конструкции в вертикальном положении.
- ГОСТ 28786-90 — Двери деревянные. Метод определения сопротивления воздействию климатических факторов. Метод определения сопротивляемости деревянных дверей влиянию климатических факторов под воздействием температуры воздуха и переменной влажности.
- ГОСТ 475-2016 — Блоки дверные деревянные и комбинированные. Общие технические условия. Общие технические требования, применяемые к наружным и внутренним дверным блокам из древесины, а также комбинированным дверным блокам, где используются древесные и другие конструкционные материалы.
- ГОСТ 4.226-83 — Окна, двери и ворота деревянные. Номенклатура показателей. Стандарт регламентирует номенклатуру показателей качества деревянных окон, дверей и ворот для применения их в строительстве.
- ГОСТ 30109-94 — Двери деревянные. Методы испытаний на сопротивление взлому. Документ устанавливает способы проведения лабораторных испытаний дверей на предмет сопротивляемости конструкций к взлому.
- ГОСТ 26602.2-99 — Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости. Порядок определения воздухо- и водонипроницаемости оконных и дверных конструкций для зданий разного назначения.
ГОСТы на замки для дверей
- ГОСТ 538-2001 — Изделия замочные и скобяные. Общие технические условия. Документ действует для замочных и скобяных изделий, которые применяются при строительстве зданий различного назначения.
- ГОСТ Р 51053-2012 — Замки сейфовые. Требования и методы испытаний на устойчивость к несанкционированному открыванию. Документ устанавливает требования по устойчивости к открыванию и взлому, применяемые к различным видам сейфовых замков.
- ГОСТ 5089-2011 — Замки, защелки, механизмы цилиндровые. Технические условия. Документ применим к замкам с разной секретностью и цилиндровым механизмам секретности, которые монтируются на различные защитные и строительные конструкции, а также для замков и защелок.
- ГОСТ 538-2014 — Изделия замочные и скобяные. Общие технические условия. Требования, предъявляемые к замочным и скобяным изделиям, которые используются для запирания, закрывания и обеспечения работы окон, дверей, жалюзи и решеток при строительстве зданий различного назначения.
- ГОСТ 5089-2003 — Замки защелки для дверей. Технические условия. Основные требования к врезным и накладным замкам с различными механизмами секретности, что применяются в жилых и общественных зданиях, а также производственных сооружениях.
- ГОСТ Р 52582-2006 — Замки для защитных конструкций. Требования и методы испытаний на устойчивость к криминальному открыванию и взлому. Документ описывает обязательные требования, которые выдвигаются к различным типам замков, что устанавливаются на защитных конструкциях.
- ГОСТ 19091-2012 — Замки, защелки, механизмы цилиндровые. Методы испытаний. Стандарт устанавливает методы испытаний замков, защелок и цилиндровых механизмов на их прочность и безотказность.
- ГОСТ 5090-2016 — Изделия скобяные для деревянных окон и дверей. Технические условия. Стандарт устанавливает требования к конструкции, характеристикам, методам приемки и контроля скобяных изделий для окон и дверей, изготовленных из дерева.
Защитные двери
- ГОСТ Р 51072-2005 — Общие технические требования и методы испытаний на устойчивость к взлому, пулестойкость и огнестойкость. Стандартные требования, применяемые для разрабатываемых защитных дверей, которые устанавливаются в различных зданиях и сооружениях, пунктах охраны, закрытых тирах и помещениях для хранения оружия.
Металлические двери
- ГОСТ 23747-2015 — Блоки дверные из алюминиевых сплавов. Технические условия. Стандартные требования, выдвигаемые к дверным блокам из алюминиевых профилей для сооружений и зданий разного назначения.
- ГОСТ 31173-2016 — Блоки дверные стальные. Технические условия. Классификация, понятия и определения дверных стальных блоков с запирающими конструкциями, применяемых для установки в зданиях и сооружениях.
Фурнитура
- ГОСТ 5088-2005 — Петли для оконных и дверных блоков. Технические условия. Документ определяет государственные стандарты для металлических петель, используемых в дверных и оконных блоках из разных материалов.
Пожарная безопасность
- ГОСТ Р 53307-2009 — Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на огнестойкость. Регламентирует методику проведения испытаний на огнестойкость для различных дверных конструкций, ворот и люков, и применяется для сертификации продукции.
- ГОСТ Р 53303-2009 — Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на дымогазопроницаемость. Определяет порядок проведения испытаний дверных конструкций и ворот на дымогазонипроницаемость, используемых для заполнения проемов в стенах и перегородках.
- СНиП-21-01-97.pdf — Пожарная безопасность зданий и сооружений. Нормы и правила, которые предъявляются к противопожарной защите помещений, зданий и строительных сооружений на всех этапах их создания и эксплуатации.
Тепло- и шумоизоляция
- СП-50.13330.2012.pdf — Тепловая защита зданий. Документ вводит нормы и требования на проектирование тепловой защиты в строящихся или реконструируемых объектах различного назначения площадью более 50 м².
- СП-51.13330.2011.pdf — Защита от шума. Документ устанавливает правила обеспечения защиты от шума на различных строительных объектах при их проектировании, возведении и дальнейшей эксплуатации.
Прочее
- ГОСТ 23233-78 — Заполнитель сотовый бумажный. Технические условия. Документ регламентирует требования к сотовому бумажному заполнителю, применяемому для изготовлении щитов для дверей внутреннего щитового и шкафного типа.
- ГОСТ 30972-2002 — Заготовки и детали деревянные клееные для оконных и дверных блоков. Технические условия. Требования стандарта действуют для деревянных и подоконных клееных заготовок, облицовок откосов и деталей для производства окон и дверей.
- ГОСТ 4.215-81 — Система показателей качества продукции. Строительство. Приборы для окон и дверей. Номенклатура. Требования стандарта утверждены для оконных и дверных приборов, устанавливают номенклатуру их качества для использования в строительстве.
- ГОСТ 30970-2014 — Блоки дверные из поливинилхлоридных профилей. Общие технические условия. Стандарт определяет область и условия использования дверных поливинилхлоридных блоков в соответствии со строительными нормами и правилами для установки в здания и сооружения разного назначения.
- СНиП-31-06-2009.pdf — Общественные здания и сооружения. Данные нормы и требования действуют при проектировании новых помещений, выполнении капитального ремонта и реконструкции зданий, высота которых достигает 55 м, а также для помещений общественного назначения в жилых и других объектах.
- СП-44.13330.2011.pdf — Административные и бытовые здания. Настоящий документ действует при проектировании административных и бытовых зданий высотой до 50 м, а также распространен на новые, реконструируемые и технически перевооружаемые производственные предприятия.
- СНиП-12-01-2004.pdf — Организация строительства. Данный свод правил вводит требования на ведение процесса строительства, контроля его качества и оценки соответствия требованиям и условиям проектной и договорной документации.
- СП-54.13330.2016.pdf — Здания жилые многоквартирные. Документ применим к возводимым и реконструируемым строительным объектам многоквартирного типа высотой до 75 м, к общежитиям и жилым помещениям, что входят в состав зданий иного функционального назначения.
- СП-55.13330.2016.pdf — Дома жилые одноквартирные. Распространяется документ на проектирование, строительство и реконструкцию одноквартирных жилых объектов с этажностью не более трех.
- СП-56.13330.2011.pdf — Производственные здания. Нормы и правила, которые предъявляются к зданиям и помещениям функционального класса пожарной опасности Ф5.1 на всех этапах их строительства и эксплуатации, а также на здания различного назначения другой функциональной пожарной опасности.
- СП-57.13330.2010.pdf — Складские здания. Обязательные к выполнению требования, предъявляемые к созданию и эксплуатации складских помещений функционального класса опасности Ф5.2, что предназначены для хранения различных веществ и материалов.
- СП-118.13330.2012.pdf — Общественные здания и сооружения. Объединенная актуализированная редакция содержит в себе свод правил, что применяются при проектировании новых и реконструкции общественных сооружений высотой до 55 м с заглублением подземной части объекта ниже отметки земли менее, чем на 10 м.
- СНиП-IV-14-84-Сборник-1-10.pdf — Двери и ворота. Документ предназначен для составления смет и сметных расчетов при определении стоимости работ заполнения проемов деревянными дверными блоками, а также для установки ворот на производственных объектах.
Важные факторы, которые следует учитывать при выборе противопожарных дверей
Каждые 24 секунды пожарная служба в США реагирует на пожар в 2017 году. Национальная ассоциация противопожарной защиты сообщает, что в этом году произошло почти 500 000 пожаров в зданиях.
Пожар может не только нанести серьезный ущерб коммерческим строениям, но, к сожалению, привести к гибели людей.
Местные нормы пожарной безопасности введены в действие, чтобы гарантировать, что здания соответствуют правилам, которые предназначены для предотвращения пожаров и предотвращения их распространения, если они действительно начнутся.Владельцы бизнеса также должны соблюдать определенные правила работы в зданиях.
Один из способов сделать шаг вперед — установить огнестойкие двери. Эти двери предотвращают дополнительный уровень защиты, замедляя распространение дыма и огня снаружи внутрь здания или из одной комнаты в другую.
Если вы взвешиваете варианты противопожарных дверей, вам следует учитывать несколько важных факторов.
Расположение дверей
Первый вопрос, который вы должны задать себе, — где устанавливать огнестойкие двери.Всегда желательно иметь огнестойкие входные двери, но где еще они должны быть расположены?
Если у вас, например, огромное офисное здание, вероятно, нет необходимости устанавливать его в каждом внутреннем офисе. Однако может быть важно установить один на входе для каждого офисного пакета.
Если в некоторых частях вашего здания используются горючие материалы, было бы неплохо установить огнестойкую дверь между этой частью и остальной частью здания.Местоположение играет ключевую роль в предотвращении распространения дыма и огня.
Класс огнестойкости
Противопожарные двери не являются пожаробезопасными. Они обеспечивают определенный уровень защиты от огня и дыма в течение определенного времени. Это называется огнестойкостью и измеряется во времени.
Стандартные показатели пожарной безопасности обычно составляют от 20 до 90 минут.
Коммерческие огнестойкие двери от дистрибьюторов CDF имеют огнестойкость до трех часов.Это дает компаниям дополнительное спокойствие. При пожаре на счету каждая минута, поэтому чем выше рейтинг огня, тем лучше.
Эти двери идеально подходят как для наружных стен зданий, так и для любых внутренних огнестойких проемов. Они имеют полую металлическую оболочку, усиленную и заполненную изоляцией.
Используемые материалы
Материалы, которые используются в дверях, частично определяют степень огнестойкости. Противопожарные двери могут быть из пустотелого металла, стекловолокна и даже дерева. Некоторые компании, такие как дистрибьюторы CDF, даже предлагают огнестойкие стекла и жалюзи, чтобы добавить дополнительный уровень защиты и вентиляции.
Материал двери определяет не только ее огнестойкость, но и ее вес. Вы хотите выбрать дверь прочную, но не слишком тяжелую, чтобы ее можно было сдвинуть.
В случае пожара вы хотите, чтобы люди могли быстро выйти из здания через безопасные двери. Если дверь слишком тяжелая, это может замедлить выход людей из здания.
Вот почему так популярны пустотелые двери из металла и стекловолокна. Они обеспечивают отличную огнестойкость, а также не требуют сверхчеловеческой силы для передвижения.
Стоимость
Хотя это, возможно, не самый важный фактор при выборе огнестойкой двери, все же необходимо учитывать стоимость. Если цена непомерно высока, вы можете принять неверное решение. Это может включать выбор неправильного материала, неправильного типа двери или недостаточного количества огнестойких дверей для вашего здания.
Очевидно, что защита вашего бизнеса и людей внутри него — самая важная причина для установки огнестойких дверей. В то же время предприятиям необходимо осознавать стоимость всех расходов.
Когда вы покупаете огнестойкие двери, важно найти баланс между стоимостью и качеством. Никогда не стоит идти на компромисс с качеством огнестойкой двери только для того, чтобы сэкономить несколько долларов. Однако вам также не нужно перегибать палку и ломать банк.
Обратитесь к дистрибьюторам CDF по огнестойким дверям
Если вы ищете огнестойкие двери, вы не найдете лучшего варианта, чем дистрибьюторы CDF. Мы можем помочь вам выбрать лучшую противопожарную дверь для вашего конкретного здания, которая защитит ваш бизнес и людей внутри от распространения дыма и огня.
Паспортная табличка на двери дг. Технические условия на деревянные межкомнатные дверные блоки. Каталог специальных дверей
Чтобы выбрать качественные деревянные двери, необходимо обязательно попросить у продавца сертификат. Если да, то вы имеете дело с продукцией ответственного производителя, который соответствует всем техническим условиям и нормам.
Следует отметить, что сертификация деревянных дверей не является обязательной процедурой; добровольно его проходят только те производители, которые уверены в качестве своей продукции.
А если на товар еще есть сертификат — деревянные двери и все элементы их конструкции выполнены в соответствии с требованиями ГОСТ.Это означает, что ремонтировать или заменять двери в ближайшее время не придется.
Регулируется ГОСТ 6629-88. Наличие сертификата соответствия этому стандарту означает, что дверь изготовлена по технологии из качественных материалов.
Кроме того, этот ГОСТ на деревянные двери определяет параметры крепежа, остекления (если предусмотрено), монтажа в проем и т. Д. Несмотря на то, что эти стандарты используются очень давно, и за прошедшие годы с момента их принятия появилось много новых отделочных материалов, принципиальных изменений в базовой технологии производства дверей не произошло.
Как и прежде, сегодня на первом месте стоят требования к качеству древесины и допустимые отклонения от заданных размеров.
Не думайте, что ГОСТ распространяется только на отечественное производство деревянных дверей. Импортная продукция также подлежит регулированию, для этого существует Международный Стандарт на двери для жилых, административных, общественных зданий.
Все элементы деревянного дверного блока, вплоть до прокладок или стеклянных вставок (см.), Должны быть проверены производителем на соответствие производственной спецификации.Результаты этой проверки фиксируются в сопроводительных документах.
Виды конструкций, регламентируемые ГОСТ 6629-88
В наших домах наиболее распространенным типом дверей являются панельные двери с мелкопустотным заполнением. Шумоизоляционные и теплоизоляционные свойства (см.) Такой двери зависят от вида наполнения, а ее декоративные характеристики — от качества отделки.
Но есть еще такие параметры, как функциональность и прочность, которые определяются соблюдением всех типоразмеров отдельных деталей и их правильной компоновкой. Если заглянуть в паспорт, который прилагается к каждой партии дверей, то можно найти в нем обозначения, совершенно непонятные для несведущего человека.
Например: ДО20-16 ЛП ГОСТ 6629-88, ПГ21-10 Н ГОСТ 6629-88. Чтобы их расшифровать, необходимо знать классификацию деревянных дверей по ГОСТу:
.
- Первая буква D — это дверь, а P — дверное полотно без коробки.
- Вторая буква означает тип конструкции , где G — чистый холст, Y — усиленный холст, O — застекленный, K — качающийся (т.е., способный открываться в любом направлении относительно фиксированной оси).
- Цифры, следующие за буквами, обозначают высоту и ширину проема в дециметрах .
- Буквы после цифр указывают на конструктивные особенности двери : П — порог, Н — внахлест, L — проем влево (проем вправо никак не указывается).
Таким образом, код ДО20-16 ЛП ГОСТ 6629-88 обозначает дверь с двойным остеклением для проема высотой 20 и шириной 16 дм, открывающимся влево, с порогом, изготовленным из деревянных дверей по ГОСТу. .По желанию потребителей стандарт допускает изготовление дверного блока других размеров, а также различной ширины полотна для двусторонних глухих или стеклопакетов.
При этом потребитель должен осознавать, что весь дверной блок, то есть дверное полотно и коробка, должны изготавливаться из одного вида сырья и поставляться в полной комплектации.
ГОСТ гарантирует практичность и удобство
Покупатель сам выбирает тип отделки деревянной двери и тип ее конструкции, ориентируясь на свои предпочтения и целесообразность установки именно такой двери.Но сложно или даже невозможно проверить качество внутренних элементов двери, если поставщик не предоставляет на двери деревянный сертификат.
Наличие сертификата соответствия нормативным требованиям дает покупателю уверенность в том, что все технические требования к изготовлению данной модели дверей выполнены.
ГОСТ определяет:
- Высота установки дверных петель
- Высота размещения замков (см. ) И ручек
- Способы крепления дверной фурнитуры
- Расположение наполнителей
- Толщина ребра рамы
- Способы подключения трубопроводов и т. Д.
Эти требования возникли не на пустом месте, а в результате многолетнего опыта эксплуатации дверей и пробных испытаний, которые позволили определить наиболее удобные параметры с функциональной точки зрения.
Расположение устройств в точках, установленных ГОСТом, позволяет оптимально распределять прилагаемые к ним силы по всей конструкции двери. То есть с точки зрения сохранения целостности двери целесообразность этих норм очевидна.
Жесткость конструкции, сохранность геометрических параметров и звукопоглощение зависят от того, насколько правильно в теле двери расположены наполнители — полосы ДВП, бруски, соты из бумаги.
ГОСТ 475-78
Не думайте, что ГОСТ на деревянные двери обязательно однотонных форм и фактур, скучных цветов. По сути, соответствие двери стандарту означает лишь то, что она собрана из качественных материалов с соблюдением технологии сборки.
Для этого существует ГОСТ 475-78, регламентирующий буквально все нюансы изготовления деревянных дверей, включая контроль качества сырья и даже размеров крепежных саморезов. Но это не мешает производителям и дизайнерам создавать самые разные модели, поражающие своим дизайном.
Классификация дверей по ГОСТ 475-78
Деревянные двери по этому стандарту различаются на:
- Особенности конструкции
- Назначение
- Способ и направление открывания
- Кол-во полотен
- Вид отделки (см.)
- Наличие остекления
Для межкомнатных дверей важны такие свойства, как легкость открывания, устойчивость к механическим воздействиям, а полная звукоизоляция или повышенная прочность являются дополнительными условиями.При наличии нестандартного высокого проема не всегда нужно делать дверь на заказ, так как ГОСТ на деревянные межкомнатные двери предусматривает возможность изготовления стандартной двери с фрамугой.
Может быть матовым или застекленным, что является дополнительным источником естественного света. По количеству дверей двери могут быть односторонними и двусторонними; для двусторонних дверей допускается изготовление полотна разной ширины.
По направлению открывания распашные двери делятся на правые, левые и распашные — поворачивающиеся в любом направлении вокруг вертикальной оси.Раздвижные и складывающиеся двери также могут быть правосторонними или левосторонними, в зависимости от того, в какую сторону они открываются. При покупке двери важно обращать внимание на способ и направление ее открывания.
ГОСТ устанавливает следующие стандарты для внутренних деревянных дверей:
- Для помещений с постоянной повышенной влажностью (более 60%) требуется установка влагостойких дверей. Их делают из древесины хвойных пород.
- В помещениях с нормальной влажностью устанавливаются двери с нормальной влагостойкостью.Обычно они изготавливаются из прочных, твердых, устойчивых к гниению твердых пород дерева.
Что касается отделки, то она осуществляется прозрачными и непрозрачными покрытиями. Прозрачный лак относится к непрозрачным — различным краскам, эмали, декоративным пленочным и листовым материалам.
Особые требования предъявляются к лицевым поверхностям, видимым во время работы ворот.
Технические условия
- Насколько хорошо деревянная дверь выполняет свою функцию, зависит от ее правильной геометрии.В связи с этим ГОСТом определяются предельные допуски на провисание, отклонение от плоскости полотен и вертикали, которые измеряются в миллиметрах. Заметить эти изменения невооруженным глазом практически невозможно, они определяются путем замеров с помощью специальных инструментов. Но на производстве их необходимо закрепить и при превышении допуска двери забраковываются.
- Кроме того, технические условия определяют допустимое количество дефектов древесины на единицу площади — трещин, сучков, смоляных карманов — их необходимо заделать пробками из того же материала, шпатлевать и отшлифовать.Одним словом, поверхность должна быть идеально подготовлена для последующего нанесения покрытия.
- Для мелкопустотного заполнения не допускаются полосы и бруски с дефектами и гнилью. Все неплицевые (невидимые при эксплуатации) дверные поверхности необходимо обработать антисептиком или покрасить.
- В одной модели недопустимо использовать разные породы дерева: материал коробки должен быть идентичен материалу дверного полотна. Помимо сохранения декоративного эффекта, это гарантирует нормальное функционирование двери.
Повторимся, если вам предлагают ознакомиться с сертификатом при покупке, то деревянные двери изготавливаются с соблюдением всех вышеперечисленных технических условий. Кроме того, сертификат соответствия гарантирует, что в процессе производства контролировалось качество отделочных материалов, прочность клеевых и шиповых соединений, а также правильность установки устройств.
ГОСТ 475-78 определяет применение соответствующих стандартов и технических условий для каждой дверной сборочной единицы.В паспорт каждой партии дверей заносятся результаты испытаний, данные измерений и спецификация на детали, поставляемые в не собранном виде.
10.10.2016

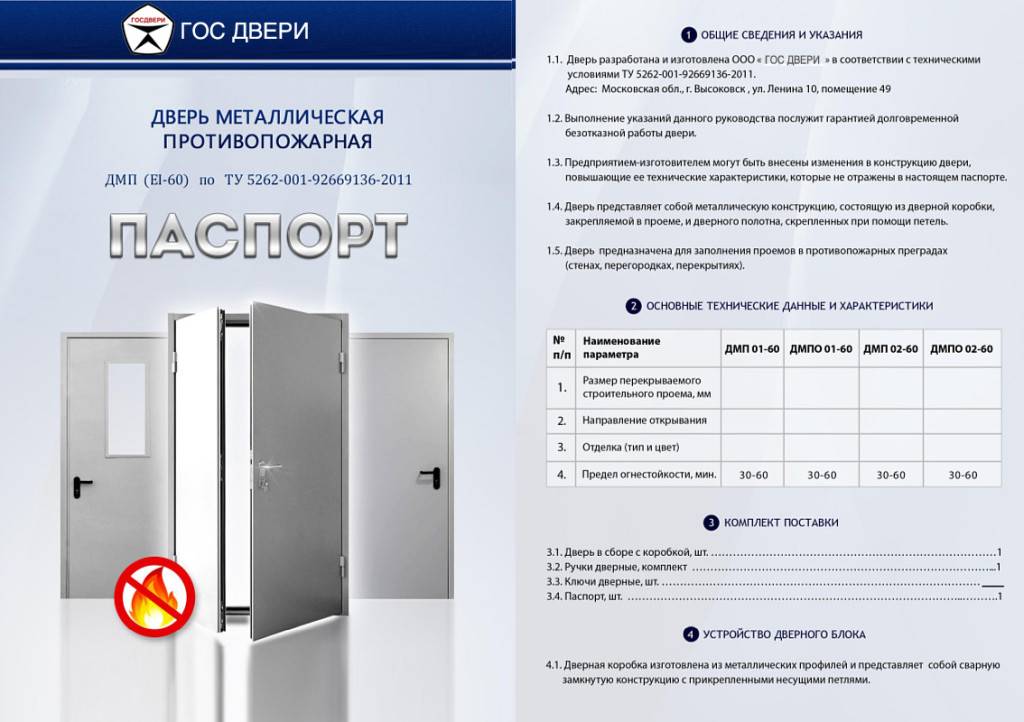

Паспорт
Дверной блок металлический
1. Общие сведения о товаре.
1,1
Изделия состоят из четырех основных элементов: дверной коробки, дверного полотна, замка и петель для подвешивания полотна на раме.
1,2
Дверное полотно представляет собой сварную конструкцию из одного (двух) стальных листов, ребер жесткости и несъемных штифтов.
1,3
Дверная коробка изготовлена из сваренных между собой стальных профилей сложной формы. Для последующей установки на коробку предусмотрены монтажные проушины или отверстия для крепления через дверную коробку.
1,4
Дверное полотно и дверная коробка соединяются между собой приваренными к ним навесами или привинченными к ним петлями, которые обеспечивают свободное открывание двери.
2. Основные технические данные и характеристики.
2.1
Выпускаемые двери могут быть выполнены (в зависимости от заказа) с наружным, правым или левым открыванием.
2,2
Надежность металлической двери должна составлять не менее 100 000 циклов открывания.
Габаритные размеры металлической двери на раме могут варьироваться по ширине от 860 до 980 мм, по высоте от 1800 до 2050 мм. Габаритные размеры установленные на предприятии: ширина 860 мм, 870 мм, 880 мм, 960 мм, 970 мм, 980 мм; по высоте 1800мм, 1900мм, 1950мм, 2050мм.
2.3
Внешний вид и отделка двери соответствуют образцам.
2,4
Линейные размеры и предельные отклонения соответствуют техническим требованиям ГОСТ 31173-2003.
3. Комплект поставки
Имя | |
Полотно дверное в сборе с коробкой | |
Ручка дверная (с угольником) | |
Цилиндровый механизм с набором ключей | |
Набор ключей для блокировки рычага | |
Набор заглушек (для отверстий под анкерные болты, 6 шт.) | |
Глазок | |
Паспорт и инструкция по эксплуатации |
4.
Требования безопасности.
4,1
Продукция должна быть безопасной в эксплуатации и обслуживании, а также выдерживать эксплуатационные нагрузки в соответствии с применимыми строительными нормами. Материал, используемый при изготовлении дверных блоков, соответствует существующим требованиям безопасности.
4,2
К работам по установке и обслуживанию дверей допускается технический персонал, имеющий необходимую профессиональную подготовку.
5. Транспортировка и хранение.
5,1
Транспортировка дверей в упаковке разрешается любым видом наземного, воздушного и водного транспорта в соответствии с правилами перевозки на данном виде транспорта. Транспортировка, а также погрузка и разгрузка должны обеспечивать полную сохранность продукта.
5,2
Хранить продукцию следует вертикально или горизонтально (количество дверей в стопке не должно превышать 10 штук) на подкладках одинаковой толщины в закрытых вентилируемых помещениях при температуре от -40 0
От до +40 0
С и относительная влажность 50 + _
15%
Устройства и аксессуары, не установленные на изделиях, необходимо упаковывать в тару.
6. Техническое обслуживание и эксплуатация.
6,1
Обслуживание двери включает профилактический осмотр и контроль ее работоспособности.Периодичность обслуживания двери должна быть не реже одного раза в три месяца.
6,2
При проведении профилактических осмотров выполняются следующие операции:
Комплектность двери и целостность основных узлов (дверного полотна), резиновых уплотнителей контролируется визуально;
Проведены необходимые ремонтно-восстановительные работы, очистка и смазка сопрягаемых поверхностей (при необходимости). Шарнирный узел рекомендуется смазывать тонким слоем смазки каждые 6 месяцев.
7. Порядок монтажа и подготовки к эксплуатации.
7,1
Двери поставляются в собранном виде.
7,2
Монтаж дверных блоков должен производиться специализированными фирмами, специально обученными бригадами.
7.3 ПРОВЕРКА ДВЕРЦЫ ПЕРЕД УСТАНОВКОЙ:
При приемке двери необходимо проверить целостность упаковки
Проверить внешний вид изделия на предмет механических повреждений и соответствие изделия вашему заказу (модель, размер дверного блока, цвет покрытия, тип и цвет панели, сторона открывания)
Проверить комплектность фурнитуры и их внешний вид
Проверить исправность замков
ВНИМАНИЕ! Демонтаж старой двери разрешается только после проведения всех этапов проверки!
7.4
Дверь устанавливается в проемы кирпичных, бетонных, железобетонных стен толщиной 125 мм и более, а также в проемы стен и перегородок из других конструкционных материалов, конструкция проемов в которых допускает установку дверей. Для качественного монтажа рекомендуем использовать малярный скотч (для защиты поверхностей стен и дверной коробки от поролона). Кроме того, мы рекомендуем использовать ПСУЛ (предварительно сжатую саморасширяющуюся герметизирующую ленту) для установки в зазор между металлическим кожухом и стеной.
7,5
Механическое повреждение дверного покрытия или элементов декоративной обшивки и накладки при установке дверного полотна не является основанием для предъявления претензии производителю.
8. Гарантийные обязательства.
8,1
Гарантийный срок составляет 1 год со дня отгрузки заказчику.
8,2
Гарантийный срок на замки и фурнитуру составляет 1 год со дня отгрузки заказчику.
8,3
Срок службы изделия -1 год.
8.4 Гарантийному ремонту не подлежат:
—
Продукция с механическими повреждениями из-за ненадлежащих условий транспортировки, хранения, монтажа и эксплуатации;
Изделия с признаками самостоятельного ремонта, в том числе самостоятельной разборки запорных устройств;
Продукция с признаками нарушения условий эксплуатации;
Продукты установлены с нарушением инструкции по установке;
9.Свидетельство о приемке.
9,1
Металлический дверной блок соответствует требованиям ГОСТ 31173-2003, признан годным к эксплуатации.
9,2
Производитель оставляет за собой право вносить изменения в конструкцию ворот для улучшения характеристик без отражения в данном руководстве по эксплуатации и в предварительном уведомлении. .
ПАСПОРТНЫЕ ТОВАРЫ
ДВЕРЬ ВНУТРЕННЯЯ
Производитель:
ООО «СКАЙ ДООРЗ», Россия, 8 тел.(84
Руководство по эксплуатации
1. Дверное полотно относится к изделиям нормальной влагостойкости и предназначено для использования только в сухих отапливаемых помещениях с температурой воздуха не ниже + 10 ° С и не выше + 40 ° С и относительной влажностью воздуха 30 -70%. Держите пластиковую пленку как можно дольше до установки. Перед установкой дверей, особенно зимой, рекомендуется вынести их в комнату для акклиматизации не менее чем на неделю.
2.Не устанавливайте двери рядом с отопительными приборами или нагревательными приборами. Резкие колебания температуры окружающей среды могут привести к появлению трещин в покрытии и короблению отдельных элементов полотна, коробки, наличника.
3. Избегать грубого механического воздействия на изделие.
4. Во время эксплуатации для сохранения внешнего вида изделия рекомендуется периодически использовать средства по уходу за мебелью из натурального дерева.
5. Не используйте чистящие средства, содержащие абразивные материалы или сильнодействующие химикаты или растворители для очистки поверхности двери.Используйте только нейтральные средства по уходу за мебелью в соответствии с их инструкциями по применению.
6. При использовании межкомнатных дверей в ванной необходимо полностью проветрить помещение после использования ванной по прямому назначению.
УСЛОВИЯ ГАРАНТИИ
1. Производитель устанавливает гарантийный срок в пределах 12 месяцев со дня продажи, но не более 24 месяцев с даты изготовления.
2. Выявленные дефекты товара, признанные возникшими по вине Изготовителя, устраняются за его счет.
Гарантийные обязательства не распространяются на дефекты дверного полотна, элементов коробки и наличников, возникшие в результате:
Неквалифицированная установка;
Перевозка от торговой организации до Покупателя;
Нарушение правил хранения, монтажа и эксплуатации.
ВНИМАНИЕ !!! Предупреждаем, что цвет и текстура древесины являются естественными характеристиками и не могут быть полностью идентичными в доставленной партии. Поэтому внимательно относитесь к выбору двухэтажных полотен.
Технические характеристики продукта и их комплектация актуальны на момент публикации и могут быть изменены заводом SKY DOORZ без дополнительного уведомления.
Благодарим Вас за покупку и надеемся, что приобретенные вами межкомнатные двери станут достойным украшением вашего интерьера.
СОДЕРЖАНИЕ ПОСТАВКИ
В пакет включено:
Паспорт изделия с инструкциями по установке
Дверное полотно
Оригинальная упаковка
ВНИМАНИЕ !!! Количество фасонных элементов (дверная коробка, наличник, фурнитура, соединительные и фальш-планки) определяется индивидуально для каждого дверного полотна.
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
1. При хранении и транспортировке дверей необходимо принимать меры по их защите от механических повреждений, загрязнения, влаги, воздействия атмосферных осадков и прямых солнечных лучей.
2. Транспортировка дверей возможна в крытых транспортных средствах всех типов в соответствии с действующими правилами перевозки грузов.
3. Запрещается хранить упакованные двери в помещении, где ведутся строительные и ремонтные работы с повышенной влажностью, например: оклейка помещения обоями, побелка, штукатурка, стяжка и т. Д.
4. При хранении необходимо избегать попадания на дверь в течение длительного времени прямых солнечных лучей, которые могут вызвать неравномерное выцветание тонировки и лакокрасочного покрытия двери.
5. Не храните двери рядом с отопительными приборами, на сквозняке или в неотапливаемых помещениях. Резкие перепады температуры окружающей среды могут привести к появлению трещин и искривлению отдельных элементов конструкции.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ВНИМАНИЕ !!! Монтаж дверного блока лучше доверить квалифицированному специалисту.Если вы решили провести работы по установке дверного блока самостоятельно, ознакомьтесь с нашими рекомендациями
1. Дверные полотна изготавливаются стандартных размеров и могут без дополнительных материалов монтироваться в стандартные дверные проемы согласно СНиП.
2. Установите дверную коробку на ровную поверхность с зазором 3 мм вокруг дверного полотна. Вырежьте элементы коробки под углом 45 ° и скрепите их между собой саморезами или ласточкой.
3. Установите петли и замок.Отбор проб необходимо производить с помощью ручного электрического фрезерного инструмента, учитывая, что конструкция лезвия неоднородна и по обработке значительно отличается от цельной древесины. Петли должны располагаться на расстоянии мм от края полотна, замок — мм от пола до центра ручки.
4. Установить рамку (при необходимости с надстройками 95/135/195) в дверной проем на уровне с помощью монтажной планки, равномерно распределить зазоры (зазор не должен превышать 40 мм).
5. Закройте дверное полотно и установите проставки толщиной 3 мм между дверным полотном и дверной коробкой с шагом 200 мм.
6. Защитить штору и коробку от проникновения пены, зазор между дверной коробкой и проемом по всему периметру заполнить пенополиуританом. Полотно можно открывать не ранее, чем через 4 часа.
7. После полного затвердевания пенополиуретана срежьте излишки и установите наличник.
ВНИМАНИЕ !!! Фурнитура для установки (замки, петли, защелки) необходимо подбирать для полотен толщиной 37 мм
В каталоге межкомнатных дверей фабрики «Краснодревщик» собраны классические и современные решения для внутренней отделки, в том числе новинки 2018 года.
Вы можете скачать каталог в электронном виде (.pdf).
Гарантийный паспорт на дверь Шкафы-купе
Паспорт дверного блока содержит сведения о правилах эксплуатации ворот завода «Краснодеревщик».
Вы можете скачать паспорт в электронном виде (.pdf).
Модельный ряд 700 Каталог дверей
Буклет о новой коллекции межкомнатных дверей 2017 от фабрики «Краснодеревщик» предлагает ознакомиться с модельным рядом 700. Описание преимуществ и особенностей модельного ряда 700, фото новых моделей дверей, видов отделки и другая полезная информация.
Каталог дверей Шкафы 2017
Каталог межкомнатных дверей 2017 предлагает ознакомиться со списком продукции, выпускаемой компанией «Краснодеревщик».Общая информация о фабрике, описание преимуществ, ассортимент межкомнатных дверей 2016 года, готовые решения и много полезной информации.
Вы можете скачать каталог в электронном виде (.pdf).
Каталог дверей Шкафы 2016
Каталог дверей
2016 предлагает ознакомиться с перечнем продукции, выпускаемой компанией «Краснодеревщик». Общая информация о фабрике, описание преимуществ, ассортимент межкомнатных дверей 2016 года, готовые решения и много полезной информации.
Вы можете скачать каталог в электронном виде (.pdf).
Каталог дверей Шкафы 2015
Каталог дверей на 2015 год.
Вы можете скачать каталог в электронном виде (.pdf).
Каталог специальных дверей
Двери специальные — огнестойкие, звуконепроницаемые, антивандальные, влагостойкие, химически стойкие и другие.
Вы можете скачать каталог специальных дверей в электронном виде (.pdf).
Прайс-лист можно загрузить в электронном виде (.pdf).
В прайс-листе указаны цены на продукцию компании «Краснодеревщик» на все модельные ряды, включая цены на молдинги.
Прейскурант можно загрузить в электронном виде (.pdf).
В каталоге 2013 года представлена новая коллекция межкомнатных дверей от нашей фабрики, готовые решения для проектных и строительных организаций, а также специальное предложение для торговых сетей DIY.
Вашему вниманию предоставляется подробная информация по каждой модельной линейке, уникальным преимуществам нашей продукции.
Вы можете скачать каталог в электронном виде (.pdf, 11,5 МБ).
Каталог интерьеров
Каталог содержит краткую информацию о фабрике, фотографии всех выпускаемых моделей дверей, а также краткое описание их преимуществ. Кроме того, в каталоге есть некоторые рекомендации производителя по установке дверей.
Вы можете заказать каталог (бесплатно), указав в письме информацию о себе, свои почтовые реквизиты.
Каталог высылается по почте, либо принимается непосредственно в ФССИ «Краснодеревщик» по адресу: Российская Федерация, г. Челябинск, ул. Механическая, 40. Заказать каталог
Вы также можете скачать каталог в электронном виде (.pdf, 2,8 МБ).
Справочник
Ознакомиться с продукцией фабрики, в том числе с последними новинками, можно в новом Справочнике покупателя, где информация представлена в виде иллюстраций и краткого описания характеристик моделей дверей.Попросите гида во всех точках продаж, где представлена наша продукция.
Поделитесь статьей с друзьями:
Похожие статьи
Противопожарные двери и окна — Этот старый дом
Стекло SaftiFirst Glass
Заказ окна на заказ с теплоотражающим стеклом SaftiFirst SuperLite I-XL снижает количество тепла, которое может проникнуть в ваш дом, когда на улице бушует пожар.Теплоотражающее покрытие одинарного окна снижает до 90 процентов тепла от огня. Окна, облицованные сталью (самый огнестойкий материал для обрамления) и оснащенные этим безопасным стеклом, могут стоить в два раза дороже, чем качественное окно с деревянной рамой. SaftiFirst / O’Keefe’s Inc., Сан-Франциско, Калифорния; 888-653-3333.
Стекло Pilkington
Специальное окно со стальной рамой, оснащенное однослойным стеклом Pyrostop от Pilkington, рассчитано на то, чтобы выдерживать огонь в течение двух часов.Наука, стоящая за стеклом, в стиле Cliff’s Notes, заключается в следующем: прозрачный слой теплопоглощающего материала внутри стекла во время пожара превращается в «структуру твердого пенопласта», снижая риск разбивания окна. Национальное агентство противопожарной защиты (NFPA) добавило стекло в список «Что нового» в 2005 году, и мы рады последовать его примеру. Свяжитесь с дилером напрямую, чтобы узнать цену. Pilkington North America Inc., Толедо, Огайо; 419-247-3731.
Двойное остекление
Если вы не готовы взять на себя дополнительные расходы на огнестойкие нестандартные окна, Департамент лесного хозяйства и противопожарной защиты Калифорнии рекомендует устанавливать обычные окна с двойным остеклением по всему дому.Хотя двойные стекла не предназначены специально для защиты от жара огня, они обеспечивают большую защиту, чем одинарные. «Жертвенный» внешний слой обычно ломается в результате пожара, оставляя внутренний слой нетронутым. Наличие двух стекол также означает, что внутренний слой стекла нагревается более равномерно и медленнее, чем внешний, что помогает внутреннему слою сопротивляться растрескиванию. Что касается оконных рам, то сталь обеспечивает лучшую защиту, хотя многие производители окон ее не предлагают. Следующими лучшими вариантами являются дерево и алюминий, которые в некоторых испытаниях на огнестойкость одинаковы.Винил наименее эффективен. Большинство крупных производителей, таких как Andersen, предлагают стекло с двойным остеклением в различных стилях по цене от 200 долларов за показанное здесь скользящее окно с деревянной рамой. Andersen Corp., Бейпорт, Миннесота; 651-264-5150.
Стальные гаражные ворота
Стальные гаражные ворота серии
Wayne-Dalton имеют центральную сердцевину из «вспененного полиуретана» — термостойкого материала, соединяющего стальные внешние панели вместе.Покрытие из смолы на внешней стороне двери также создает защитный барьер, помогая предотвратить распространение пламени и уменьшить количество клубящегося дыма. От 700 до 2000 долларов в зависимости от размера и дизайна. Wayne-Dalton Corp., Маунт-Хоуп, Огайо; 888-827-3667.
ThermaTru Сталь
Специалисты по противопожарной безопасности постоянно рекомендуют установку металлической входной двери для лучшей защиты от пожара, чем деревянная или стекловолоконная, потому что они выиграют больше времени, если вам придется спастись от пожара.Хорошим выбором является 90-минутная огнестойкая стальная версия ThermaTru, которая выпускается в различных стилях панелей. Цены начинаются от 250 долларов. ThermaTru Doors, Мауми, Огайо; 800-843-7628.
Деревянная дверь
Если вы предпочитаете естественный вид дерева для вашей входной двери, JELD-WEN предлагает выбор 20-минутных огнестойких дверей с огнестойкой сердцевиной диаметром 1 3/8 дюйма. Правильный уплотнитель рекомендуется независимо от того, какой тип двери вы используете, будь то ольховая, как эта двухпанельная модель, или стальная.Например, подметание в нижней части двери поможет предотвратить попадание дыма в дом и обеспечит большую энергоэффективность в течение всего года. Дверь из ольхи, 807 долларов. JELD-WEN Inc., Кламат-Фолс, штат Орегон; 877-535-3462.
Тройная панель
Серия
Pella Designer с тройными стеклопакетами обеспечивает лучшую противопожарную защиту, чем двойные, а также предлагает более высокий уровень изоляции и квалификацию Energy Star. Здесь применяется тот же принцип излучения, который делает окна с двойным остеклением лучше, чем одинарные: жертвенные внешние слои стекла позволяют внутреннему слою нагреваться более равномерно и сопротивляются растрескиванию во время пожара.Окна с тройным остеклением также поставляются с защелкивающимися оконными шторами, которые встраиваются за первый внутренний слой стекла. Цены начинаются от 900 долларов за модели с деревянным каркасом. Pella Corporation, Pella IA; 800-374-4758.
Противопожарная перегородка между гаражом и домом; не говори брандмауэр
Разделение гаража и дома обычно называют брандмауэром, но это не совсем так. Я часто слышу термин «брандмауэр», и он всегда используется неправильно, когда речь идет о жилищном строительстве.Если вы обратитесь к Единому строительному кодексу, вы можете найти определение брандмауэра (на самом деле там написано «брандмауэр»):
ПОЖАРНАЯ СТЕНА. Стена с классом огнестойкости с защищенными отверстиями, которые ограничивают распространение огня и непрерывно простираются от фундамента к крыше или через крышу, с достаточной структурной стабильностью в условиях пожара, чтобы позволить обрушение конструкции с любой стороны без обрушения стены.
Имеет смысл? Это означает, что одна сторона здания может рухнуть, а другая останется стоять благодаря брандмауэру.В жилищном строительстве ничего подобного нет. Самое близкое, что вы найдете в жилом строительстве, — это стена с одночасовой огнестойкостью. Это необходимо между таунхаусами и домами на две семьи, с большим количеством мелкого шрифта и особыми требованиями. Есть также некоторые особые требования, когда дом находится в пределах 5 футов от линии участка. Ознакомьтесь с разделом R302 Строительного кодекса штата Миннесота.
А как насчет стены между домом и гаражом?
Стена между домом и гаражом не является противопожарной и огнестойкой.Однако к стене между домом и пристроенным гаражом предъявляются особые требования. Они перечислены в разделе 302.5 действующего Строительного кодекса штата Миннесота. Как всегда, обращайтесь к коду для точного языка и полного набора правил, но вот сегодняшние правила моими собственными словами:
R302.5.1 Защита от открывания: Двери из гаража в спальню запрещены. Двери между домом и гаражом могут быть одного из трех типов, на ваш выбор:
- Массив дерева толщиной не менее 1-3 / 8 ″
- Стальной массив или сотовый сердечник толщиной не менее 1-3 / 8 ″
- 20-минутный огнестойкий
Хотя показанная ниже дверь из шести панелей становится ужасно тонкой из-за панелей, это все еще 20-минутная огнестойкая дверь, поэтому нет ничего плохого в том, что ее используют между домом и гаражом.
Международный жилищный кодекс (IRC) требует наличия самозакрывающегося устройства на этой двери, но у нас нет такого требования здесь, в Миннесоте. Раньше мы это делали, но с тех пор изменили это требование из нашего кода.
R302.5.2 Воздуховоды: Воздуховоды, проходящие через гараж, должны быть изготовлены из листового металла калибра № 26 или другого одобренного материала. Они также не могут открываться в гараж.
R302.5.3 Другие проходки: Отверстия вокруг вентиляционных отверстий, труб, каналов, кабелей и проводов должны быть закрыты материалом, отвечающим требованиям ASTM E 136.
Редактирование записи 10.06.19: Это неловко. Я неправильно понял требования. Отверстия должны иметь материал , одобренный , чтобы противостоять свободному прохождению пламени и продуктов сгорания, но НЕ должны соответствовать требованиям ASTM E 136. Ой. Все остальное здесь правильно.
У меня нет этого стандарта, и я не знаю, что в нем написано. Однако из того, что я собрал по этой теме, предполагается, что небольшие отверстия должны быть заделаны специальными материалами, такими как 3M Fire-Block Sealant.Для больших отверстий, таких как вентиляционные трубы для радона, требуются вспучивающиеся противопожарные манжеты, такие как показанный ниже.
R302.6 Противопожарное разделение дома / гаража: Стена между домом и гаражом должна быть разделена гипсокартоном 1/2 ″. Это также относится к конструкционным элементам, и это распространяется на чердак обычным образом; гараж нужно отделить от дома. Если над гаражом есть жилые помещения, необходимо использовать гипсокартон 5/8 ″ типа X (огнестойкий) на потолке.Изображение ниже, любезно предоставленное замечательными людьми из CodeCheck, иллюстрирует это.
Все это описано в Таблице R306.6, которую я включил ниже, потому что здесь очень много информации.
ОТДЕЛЕНИЕ | МАТЕРИАЛ |
Из резиденции и чердаков | Не менее 1 / 2 Гипсокартон дюймов или аналог, нанесенный на сторону гаража. Вертикальное разделение гаража и мансарды жилого дома должно распространяться на обшивку крыши или стропильную блокировку. |
Из всех жилых помещений над гаражом | Не менее 5 / 8 -дюймовый гипсокартон типа X или аналог. |
Конструкционные элементы, поддерживающие пол / потолок в сборе или потолок гаража, используемые для разделения, требуемого данным разделом | Не менее 1 / 2 Гипсокартон толщиной дюймов или аналог, нанесенный на сторону гаража конструктивных элементов, поддерживающих пол / потолок в сборе или потолок гаража.Конструктивные элементы включают, но не ограничиваются: стены, колонны, балки, балки и фермы. |
Гаражи, расположенные менее чем в 3 футах от жилого помещения на том же участке | Не менее 1 / 2 Гипсокартон толщиной дюймов или аналог, нанесенный на внутреннюю сторону наружных стен, находящихся в этой зоне. Это положение не распространяется на стены гаража, перпендикулярные стене соседнего жилого дома. |
В этом разделе не рассматриваются упоминания о замазке и проклейке стыков.Строительный кодекс об этом ничего не говорит. Уполномоченный орган должен решить, нужно ли заделывать швы в гипсокартоне и заклеивать их лентой.
Заключение
Короче говоря, гараж необходимо отделить от дома на случай пожара, но это не пожаробезопасная конструкция и не брандмауэр. Лучшим условием для этого требуемого разделения является противопожарная стена.
Автор: Рубен Зальцман , Structure Tech Home Inspections
Противопожарное специальное закаленное стекло | 20 минут, CPSC Cat.II, прозрачное специальное закаленное остекление. Также доступны декоративные варианты. | Двери и перегородки противопожарные. Теперь доступен со стеклом Starphire Ultra-Clear ® Glass by Vitro |
Специальное огнестойкое остекление | 45 минут, CPSC Cat, II, прозрачное специальное огнестойкое остекление, соответствующее испытанию на струю из шланга. | Противопожарные двери, боковины, проемы и фрамуги. |
Противопожарное специальное остекление | 45 минут, с низким содержанием железа, CPSC Cat. II, специальное прозрачное противопожарное остекление, соответствующее испытанию струей из шланга. | Противопожарные двери, боковины, проемы и фрамуги. Низкое содержание железа. |
Специальная противопожарная защита, закаленная с частичной защитой от теплового излучения | 20-45 минут, CPSC Cat. II, направленное прозрачное специальное закаленное остекление с частичной защитой от теплового излучения. | Противопожарные двери, боковины, проемы и фрамуги. SuperLite I-XL не соответствует требованиям ASTM E119 и требует одобрения AHJ для 45-минутных применений. Для получения дополнительной информации нажмите здесь. |
Специальная противопожарная защита, закаленная с частичной защитой от теплового излучения | 20-45 минут, CPSC Cat. II, двустороннее прозрачное специальное закаленное остекление с частичной защитой от теплового излучения. | Противопожарные двери, боковины, проемы и фрамуги. Стеклопакет SuperLite I-XL не соответствует требованиям ASTM E119 и требует одобрения AHJ для 45-минутных применений. Для получения дополнительной информации нажмите здесь. |
Противопожарная дверь Освещает площадь до 100 кв. Дюймов. | Прозрачное, бесшнурованное остекление без тона за 45–90 минут, которое отвечает всем требованиям пожарной безопасности и безопасности для дверей размером до 100 квадратных дюймов. | Дверные фонари на 45/60/90 минут с ограничением до 100 квадратных дюймов. |
Огнестойкое закаленное остекление | 45 минут, CPSC Cat.II, ASTM E119, прозрачное прозрачное остекление, которое блокирует лучистую теплопередачу. Может быть настроен для включения энергоэффективности, снижения шума, пуленепробиваемости, устойчивости к ураганам и неограниченных вариантов декора. | Противопожарные двери, боковины, проемы и фрамуги. Теперь доступен со стеклом Starphire Ultra-Clear ® Glass by Vitro |
Огнестойкое закаленное остекление | 60 минут, CPSC Cat.II, испытанное ASTM E119, прозрачное прозрачное остекление стен, которое блокирует лучистую теплопередачу. Может быть настроен для включения энергоэффективности, снижения шума, пуленепробиваемости, устойчивости к ураганам и неограниченных вариантов декора. | Противопожарные двери и стеновые конструкции. Теперь доступен со стеклом Starphire Ultra-Clear ® Glass by Vitro |
Огнестойкое закаленное остекление | 90 минут, CPSC Cat.II, испытанное ASTM E119, прозрачное прозрачное остекление стен, которое блокирует лучистую теплопередачу. Может быть настроен для включения энергоэффективности, снижения шума, пуленепробиваемости, устойчивости к ураганам и неограниченных вариантов декора. | Противопожарные двери и стеновые конструкции. Теперь доступен со стеклом Starphire Ultra-Clear ® Glass by Vitro |
Огнестойкое закаленное остекление | 120 минут, CPSC Cat.II, испытанное ASTM E119, прозрачное прозрачное остекление стен, которое блокирует лучистую теплопередачу. Может быть настроен для включения энергоэффективности, снижения шума, пуленепробиваемости, устойчивости к ураганам и неограниченных вариантов декора. | Противопожарные двери и стеновые конструкции. Теперь доступен со стеклом Starphire Ultra-Clear ® Glass by Vitro |
Огнестойкое закаленное остекление для крупногабаритных и стыковых стекол | 60 минут, CPSC Cat.II, испытанное ASTM E-119, огнестойкое закаленное остекление, которое блокирует лучистую теплопередачу. Доступны стыковые стеклопакеты и другие декоративные элементы из стекла. | Огнестойкие стеновые конструкции. Доступен в приложениях с торцевым остеклением. Теперь доступен со стеклом Starphire Ultra-Clear ® Glass by Vitro |
Огнестойкое закаленное остекление для крупногабаритных и стыковых стекол | 120 минут, CPSC Cat.II, испытанное ASTM E-119, огнестойкое закаленное остекление, которое блокирует лучистую теплопередачу. Доступны стыковые стеклопакеты и другие декоративные элементы из стекла. | Огнестойкие стеновые конструкции. Доступен в приложениях с торцевым остеклением. Теперь доступен со стеклом Starphire Ultra-Clear ® Glass by Vitro |
Огнестойкое многослойное остекление | 60 минут, CPSC Cat.II, испытанное ASTM E119, прозрачное огнестойкое многослойное остекление, которое блокирует лучистую теплопередачу. Может быть настроен для включения энергосберегающих изолированных элементов, декоративных элементов, безопасности и т. Д. | Противопожарные двери и стеновые конструкции. Доступен в приложениях с торцевым остеклением. |
Огнестойкое многослойное остекление | 120 минут, CPSC Cat. II, испытанное ASTM E119, прозрачное огнестойкое многослойное остекление, которое блокирует лучистую теплопередачу.Может быть настроен для включения энергосберегающих изолированных элементов, декоративных элементов, безопасности и т. Д. | Огнестойкие стеновые конструкции. Доступен в приложениях с торцевым остеклением. |
Огнестойкое защитное остекление | 45–120 минут, CPSC Cat. II, ASTM E119, прозрачное прозрачное остекление стен, которое блокирует лучистую теплопередачу и соответствует требованиям принудительного входа. | Противопожарные двери, проемы и стеновые конструкции для тюрем и других зон с повышенным уровнем безопасности. |
Управление денежными средствами и организаторы форм Держатели билетов, стойки для планшетов, разделители чеков и депозитные держатели MMF Industries идеально подходят для организации стоек клиентов и приемных в банках, школах, офисах, государственных учреждениях, розничных продавцах, лабораториях и обменных пунктах. | Счетчики валюты и монет От простых трубок для подсчета монет и лотков до современных высокоскоростных счетчиков валюты с функцией обнаружения подделок — MMF предлагает подходящие счетчики валюты и монет для вашей организации. | Детекторы подделок и ручки MMF Industries быстрые, доступные и точные продукты для обнаружения подделок и наборы для снятия отпечатков пальцев отлично подходят для розничных продавцов, государственных учреждений и малых предприятий.Зачем рисковать, если в этом нет необходимости? | Обертки для монет Предварительно формованные вложенные конверты для монет из крафт-бумаги имеют инновационный компактный дизайн вложенности. Идеально подходит для высокоскоростных сортировочных машин. Имеет цветовую кодировку в соответствии со стандартами ABA и напечатан с указанием типа монеты и стоимости в долларах. |
