технология, расчет, минусы утепленной шведской плиты

Фундамент УШП – Утепленная шведская плита

Рынок строительных технологий стремительно развивается, и традиционные материалы, из которых возводятся фундаменты, также претерпевают изменения. Сравнительно недавно, появился новый тип фундамента, который был разработан экономными европейцами, на основе шведских традиций.

Это фундамент шведская плита, сокращенно ушп (утепленная шведская плита). Несмотря на такое экзотическое название, и новшество в строительных технологиях, данный тип основания набирает большую популярность, и все чаще применяется в строительстве.

Что такое фундамент УШП

Устройство УШП

Как известно требования к современному фундаменту устанавливаются жесткие. Прежде всего, это надежность и долговечность. Но в современном строительстве, появилось новое важное требование, такое как энергосбережение.

Исходя из этого, необходимо сделать вывод, что фундамент должен быть еще и теплым, при этом экономить тепло в доме.

Задумываясь над данной проблемой, европейские разработчики строительных технологий обратили внимание, на старую традицию скандинавских стран, которая состоит в утеплении фундамента. Так появился фундамент ушп (утепленная шведская плита).

По своей конструкции это монолитная бетонная плита, которая со всех сторон утепляется современными утеплительными материалами, и гидроизолируется также специальными материалами. Помимо этого профессионалы рекомендуют в обязательном порядке создавать систему дренажа, для того чтобы вода скапливающаяся в грунте не проводила разрушающие действия по отношению к утеплительным материалам.

Из вышеуказанного можно сделать вывод, что ушп фундамент, представляет из себя монолитную бетонную плиту, которая должна быть гидроизолирована и утеплена со всех сторон.

При этом изготавливаться она будет по всем требованиям, которые выдвигаются к плитному фундаменту. Также утепленная плита будет иметь все плюсы и минусы монолитного основания, но к ним также добавляются некоторые особенности, которые будут рассмотрены ниже.

Основные преимущества данного основания

Состав строительного решения УШП

Конечно, некоторые начнут задумываться, а стоит ли делать такое основание для своего дома, если все работы планируется проводить с экономией финансовых средств. Чтобы убедить в этом последних скептиков лучше рассказать о том, какие преимущества имеет ушп фундамент, а они следующие:

• его легко сделать своими руками, так как при его изготовлении применяется специальная технология, которая доступна даже для начинающих строителей;
• благодаря тому, что технология по изготовлению такого фундамента не сложная, не понадобится привлечения множества рабочих, тяжелой техники и других сложных приспособлений, главное сделать правильный расчет всех конструкций будущего дома, его инфраструктуры, и коммуникационных сооружений;
• данный фундамент создается из нескольких плит, которые самостоятельно гидроизолируются и утепляются, кроме этого верхний слой таких плит должен быть идеально ровным, поэтому не придется делать дополнительных стяжек для будущих полов;
• следующее преимущество такого основания состоит в том, что готовя расчет материалов, которые пойдут на его изготовление, необходимо знать, что плиты не погружаются глубоко в грунт, даже если глубина промерзания почвы, или уровень грунтовых вод слишком высокий, поэтому отпадает необходимость в проведении крупных земляных работ;
• последнее, на что необходимо обратить внимание, это на то, что данная технология предусматривает укладывание, непосредственно в верхних слоях таких плит, системы теплых полов, обычно используется водяной или электрический подогрев, которые сразу подключаются, после окончания строительства всего дома.

Деревянный дом 14 на 10 метров на фундаменте УШП

Как видно, преимуществ у данного типа основания множество, поэтому даже самые скептики, поймут, что лучшего экономного варианта для фундамента дома найти сложно. Но несмотря на это, нужно прекрасно понимать, что и у этого основания имеются свои недостатки, о которых также необходимо рассказать.

Прежде всего, такие недостатки перенимаются от его предшественника, плитного фундамента, который сооружается уже на протяжении длительного времени. Прежде всего это затраты на бетон и различные утеплительные и гидроизоляционные материалы. Но потратившись один раз можно забыть, что такое основание начнет трескаться под воздействием избыточной влаги или замерзания воды.

Следующий недостаток вызван конструктивной особенностью монолитной плиты, которая состоит в том, что она не должна иметь различных ниш, то есть оборудовать подвал в доме, с таким основанием не получится. Если это сделать то будет нарушена технология строительства,  и можно рассчитывать на разрушение всего дома. Самое последнее, на что необходимо обратить внимание, это на то, что такое основание подходит только для конструкций домов, которые не могут превышать двух этажей.

Как известно, в тех странах, откуда пришла такая конструкция, давно забыли про использование массивных строительных материалов, таких камень и тяжелый кирпич. Поэтому если планируется строительство тяжелого особняка, то лучше не начинать заниматься строительством такого основания.

Несмотря на наличие минусов, смело можно сказать, что это отличный фундамент, который может успешно применятся на наших почвах, при этом прослужит долгий срок, и поможет сэкономить на закупке материалов, нанимании рабочих и специальной техники.

Основные технические требования под УШП фундамент

Утепленный фундамент: делаем сами

Конечно разобравшись в преимуществах, необходимо четко представлять и какие технические требования выдвигаются к данному типу оснований. Их множество, поэтому лучше всего более детально их рассмотреть.

Они следующие:

• общая несущая плита, в обязательном порядке должна делаться из железобетона, при этом ее толщина должна быть в параметрах 120 – 180 миллиметров, из этого следует, что сама по себе конструкция не слишком массивная;
• на протяжении всего периметра конструкции, должны быть сделаны ребра жесткости в виде выдвигающихся лент из общего монолита, их расчет необходимо делать заранее, так как именно на них будут располагаться несущие стены всего дома, а размеры ребер жесткости не должны быть меньше 300 х 300 миллиметров;
• перед тем, как начинается строительство такого фундамента, на плане дома необходимо провести расчет, также и всех внутренних стен помещения, хоть и такие перегородки не будут выполнять роль несущих стен, а будут выполнять роль внутренних стен, под них в обязательном случае возводятся также ребра жесткости (внутренние), промежуток между ними не должен превышать длины 4 миллиметров, а идеальный размер 200 х 200 миллиметров;
• следующая особенность, это расчет глубины фундамента, конечно профессионалы говорят, что вместе с подушкой, которая делается обязательно, толщина такого основания не должна превышать 600 миллиметров, но если планируется строительство цокольного этажа, тогда в расчет будет браться его высота.

Из каких элементов состоит такое основание

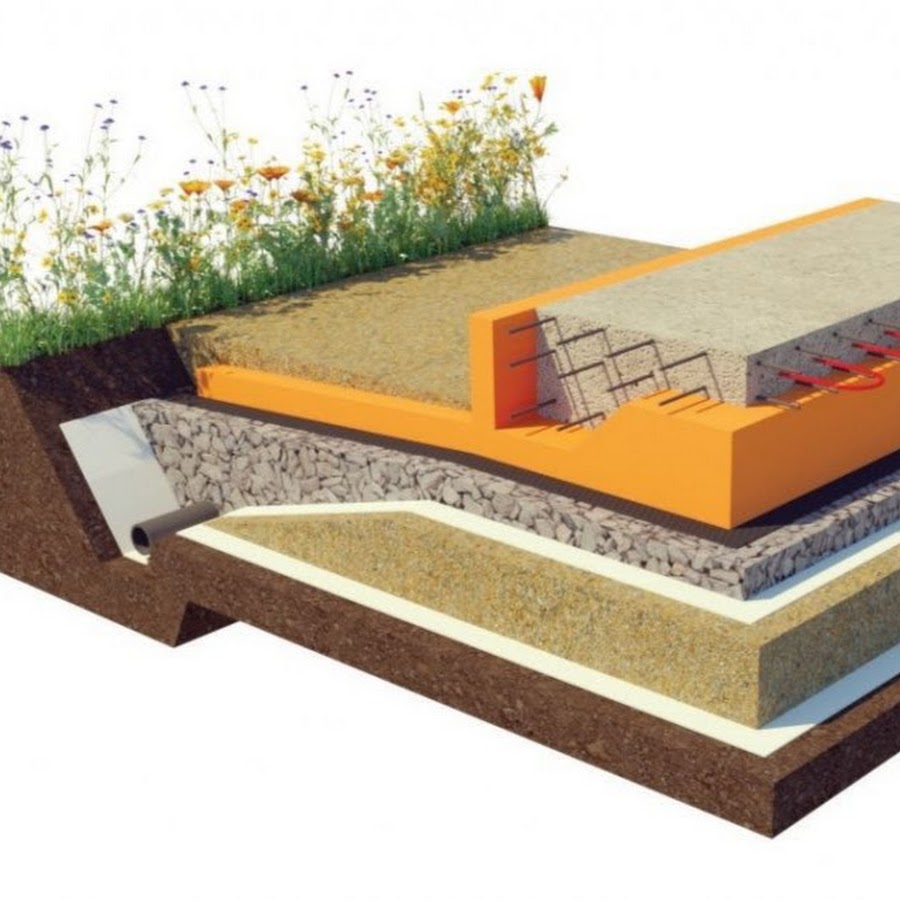

Конструктивно фундамент выглядит следующим образом (разрез)

Конечно говоря о таком фундаменте, нельзя не упомянуть из каких элементов он состоит, чтобы представление о нем было полное.

1. Прежде всего, это песчаная или гравийная подушка. Она необходима для того, чтобы уберегать фундамент от различных сезонных колебаний почвы, и нивелировать такие колебания.
2. Гидроизоляционный слой. Он нужен для того, чтобы вода, которая будет просачиваться через песок, либо поверхностные грунтовые воды, не оказывали воздействие на бетон и не разрушали его. Кроме этого бетон, если он не впитывает влагу, будет долго сохранять тепло.
3. Утепление самой плиты по всему периметру. Утеплительный слой ложится снизу плиты и по ее бокам. Работая в паре с гидроизоляционным слоем, он делает бетон отличным хранителем тепла, так как сверху основания, в большинстве случаев укладываются теплые полы.
4. Дренажная и водоотводная системы. Они нужны для того, чтобы на плиту, которая будет покрыта теплоизоляцией и гидроизоляцией, не действовало большое количество воды. Профессионалы рекомендуют делать такие системы даже, если на участке, где будет строительство, подземные воды находятся глубоко, а осадков мало, и они все стекают в низины. Такая дренажная система позволит продержаться основанию на несколько десятков лет больше.

Это основные элементы данного основания, без которых оно не будет иметь тех функций, которые были описаны выше. Конечно же, чтобы все получилось по технологии, нужно придерживаться рекомендаций профессионалов.

Говоря об основании ушп – утепленная шведская плита, необходимо четко понимать, что оно создано ведущими специалистами в области строительства, и взято из скандинавских стран, где климат, количество осадков, и другие особенности, которые сравнимы с нашими. Благодаря этому можно смело использовать данный фундамент для дома, и не беспокоится о его качестве и долговечности.

Типичные ошибки при устройстве фундамента УШП — ТЕХНОНИКОЛЬ

Помимо наличия системы обогрева и полностью готового к отделке пола первого этажа, отличительная особенность технологии состоит также в том, что основание плиты составляет специально разработанный для этой системы высокопрочный утеплитель из экструзионного пенополистирола. Обогрев пола в союзе с качественным утеплением позволяет и вовсе обойтись без радиаторного отопления на первом этаже.

Достоинств у УШП много: это и скорость возведения, и универсальность (подходит практически для всех типов грунтов), и высокая тепловая инерционность. Но, пожалуй, одно из главных преимуществ фундамента, достигаемое за счет применения современного теплоизоляционного материала в конструкции, – его энергоэффективность. Потери тепла через Утепленную шведскую плиту минимальны, а способность накапливать тепло за время эксплуатации и вовсе позволяет не переживать даже в случае аварийного отключения отопления зимой.

Технология, появившаяся в США в 30-е годы прошлого столетия, в России только недавно отметила 10-летний юбилей. Недостаток опыта отечественных строителей иногда становится причиной ошибок при строительстве УШП.

Все начинается с основы

Строительство УШП, как, впрочем, и любого другого фундамента, заключается в грамотной подготовке основания. В случае с Утепленной шведской плитой оно должно быть ровным. Сложный рельеф и ландшафт с перепадами высот уже служат противопоказанием для строительства УШП.

После того как строители убедились, что участок подходит указанным требованиям, нужно приступить к выемке грунта. Этот этап некоторые считают несущественным и очень часто пренебрегают им, закладывая в свой фундамент мину замедленного действия. Плохая подготовка основы рано или поздно скажется на несущей способности фундамента.

Выемка грунта производится на 30–40 см, после чего котлован послойно засыпается щебнем и песком. При этом важно каждый слой отдельно пролить водой и протрамбовать виброплитой. А можно не трамбовать и не проливать? Здесь ответ звучит категорично: «Нет». Притоптать ногами, оставить на некоторое время под открытым небом, чтобы песок смочился дождевой водой и утрамбовался под собственным весом, – все это решения, в которых заложен максимальный риск потери прочности будущего плитного фундамента. Залог долговечности УШП – прочное основание.

Зачем УШП дренаж

Еще одна популярная ошибка при возведении УШП – отказ от дренажа. А между тем он выполняет очень важную функцию – отводит излишнюю воду от фундамента. В противном случае скопившаяся вода при замерзании и оттаивании будет то увеличиваться, то уменьшаться в объеме, вызывая тем самым подвижки грунта. А это в свою очередь вполне может стать причиной деформаций самого фундамента. Важно не пренебрегать дренажной системой независимо от типа грунта и уровня грунтовых вод.

Технология строительства УШП подразумевает не только устройство дренажа, но и наличие утепленной отмостки вокруг дома. В комплексе эти меры отводят воду от фундамента и служат хорошей профилактикой против воздействия сил морозного пучения.

Теплоизоляция любит счет

Расчет толщины теплоизоляционного слоя – один из самых важных этапов строительства УШП. Иногда по незнанию или в попытках сэкономить строители уменьшают толщину материала. В этом вопросе важно понимать, что наличие теплоизоляционного слоя связано не только с теплотехникой. Дело в том, что двуслойная укладка плит утеплителя позволяет, во-первых, уменьшить толщину железобетонной плиты, а значит, сократить расход бетонной смеси для ее возведения, а во-вторых, сформировать структуру фундамента. Именно с их помощью формируется конструкция, напоминающая перевернутый стакан, – с армированной лентой по периметру и армированной плитой сверху.

Уменьшение теплоизоляционного слоя просто не позволит справиться с данной задачей. Кроме того, благодаря плитам теплоизоляции весь тепловой поток уходит в помещение, а не в грунт.

Правила выбора утеплителя для УШП

При выборе теплоизоляции для УШП в первую очередь стоит обращать внимание на показатель прочности на сжатие. Учитывая, что утеплитель будет подвергаться колоссальным нагрузкам, он должен сохранить форму и свойства в течение всего срока эксплуатации. Материал, уложенный в ребрах жесткости, испытывает давление от самого фундамента и несущих конструкций дома.

В большинстве случаев для утепления УШП используется XPS (экструзионный пенополистирол). Это прочный материал с низким коэффициентом теплопроводности, устойчив к агрессивным средам, не боится воды. Практически нулевое водопоглощение принципиально важно, поскольку материал в течение всего срока эксплуатации находится под нагрузкой во влажных условиях. Не будем забывать, что утеплитель в конструктиве УШП укладывается непосредственно на грунт, а поверх него монтируется бетонная плита, которая также имеет определенную влагу.

Но и экструзионный пенополистирол в зависимости от сферы применения обладает разными прочностными характеристиками. Тот, что активно применяется для утепления полов, не подойдет в качестве теплоизоляции УШП. Существуют специальные марки, разработанные для применения в условиях повышенных нагрузок. Пример – XPS CARBON ECO SP. Он имеет особо высокую прочность на сжатие 400 кПа при 10 % деформации и 200 кПа при 2 % деформации.

Таким образом, ошибочный выбор утеплителя влечет за собой несколько серьезных проблем. Первая из них – это потеря теплоизоляционных свойств из-за намокания, это в том случае, если выбран материал, способный впитывать влагу. И вторая проблема связана с разрушением утеплителя, если его прочность оказалась ниже той, что требует технология.

Мостики холода – как не допустить при укладке утеплителя

Теплоизоляционный слой при устройстве УШП должен быть максимально однородным. Казалось бы, очевидный факт. Тем более что все для этого предусмотрено: материал с низким коэффициентом теплопроводности, монтаж в два слоя. Но тут важно помнить, что плиты XPS укладываются с разбежкой швов, именно такой способ повышает однородность теплоизоляции. В противном случае стыки станут пусть и небольшими, но все же мостиками холода. А вот при монтаже L – блоков перекрытие стыков осуществляется за счет L-кромок.

Плиты на замок

Также стоит обратить внимание на формирование L-блоков. Фактически L-блок – это утепленная несъемная опалубка. Соответственно, его необходимо делать из материала высокой прочности, монтировать так, чтобы избежать образования щелей. В противном случае при укладке бетона раствор начнет просачиваться через образовавшиеся зазоры. Если щель все же образовалась, то ее нужно устранить, например, при помощи клей-пены для экструзионного пенополистирола. L – блоки в обязательном порядке должны скрепляться специальными угловыми крепежами, поскольку это зоны, испытывающие дополнительную нагрузку. Иначе в процессе укладки бетонной смеси они вполне могут потерять проектное положение.

Еще немного о нюансах

Процесс устройства УШП соткан из деталей. Как и в любой стройке, каждая из них вносит свою лепту в обеспечение долговечности всей конструкции. Нужно помнить, что укладка бетонной смеси и работа с клей-пеной возможны только при положительных температурах.

Есть и другие детали, о которых следует помнить. Так, например, при укладке арматуры важно вязать ее на земле, а затем при переносе на слой из XPS устанавливать на специальные подставки, известные в профессиональной среде как «стульчики». Еще один важный нюанс касается укладки бетонной смеси – ее необходимо вибрировать, а также осуществлять по всей площади фундамента (не допускается частичная укладка в разное время), чтобы избежать холодных швов. Вибрирование позволяет улучшить прочностные показатели бетона за счет того, что устраняются лишние пузырьки воздуха.

УШП – один из самых энергоэффективных фундаментов. Внимание к деталям и правилам позволит в короткие возвести фундамент, который на долгие годы станет прочной и энергоэффективной опорой.

Что такое УШП (утепленная шведская плита)

УШП — это современный и теплоэффективный фундамент. И не только фундамент, не просто бетонная плита. Это настоящая основа вашего дома. Она включает в себя готовую систему комфортного отопления тёплыми полами по всей площади, разводку труб водоснабжения, канализации и электрических кабелей, качественное утепление пола, а её гладкая поверхность годится для укладки чистового напольного покрытия.

Шведская плита подходит для каркасных домов, домов из газобетона, бруса, бревна, для SIP и других домов и может быть построена практически на любом грунте.

На этой картинке мы с дизайнером попытались изобразить УШП в разрезе. Итак, разложим всё по полочкам:

1. Подушка 2. ПСБ/ЭППС — несъемная опалубка 3. Утеплённая отмостка 4. Дренаж 5. Ливнёвка 6. Арматура 7. Трубы тёплого пола 8. Бетонная плита 9. Трубы и кабели

 1. Подушка под плитой

Прежде чем заливать бетон нужно сделать много всего остального и начинаем мы с подготовки подушки — основания, на котором будет выставляться опалубка и на котором будет стоять наша плита. Необходимо подготовить ровную песчаную площадку и как следует утрамбовать её специальной машиной — виброплитой.

На фото стройка УШП в Дружбе, в Покровской, в Разливе, в Саблино.

Мой компаньон, Григорий, снял небольшой сериал про стройку УШП. Первая серия посвящена как раз таки подготовке подушки, вот как это примерно выглядит на видео:

«Пирог» подушки зависит от типа грунта, начиная от простого снятия плодородного слоя, засыпки песком и трамбовки, заканчивая полным замещением грунта под плитой на большую глубину и трамбовкой тяжёлым виброкатком.   Подготовка подушки крайне важна, по результату обязательно нужно проверить качество уплотнения пенетрометром.

 2. Выставляем опалубку из ПСБ\ЭППС

Далее на подготовленной площадке по уровню выставляется несъемная опалубка из пенополистирола. Это совсем не тот хрупкий пенопласт, что вы привыкли видеть в коробке из-под телевизора, ПСБ 25/50 (ППС 14/35 по новому ГОСТу) или тем более ЭППС гораздо плотнее и долговечнее. Получается, что между землёй и бетоном будет толстая прослойка из отличного плотного утеплителя. Это позволит нам отапливать ваш дом, а не греть землю под ним.

Кроме того, пенопласт не позволит грунту под домом промерзнуть, следовательно, не будет и никакого морозного пучения, не будет опасных подвижек фундамента, трещин в стенах и прочих неприятностей.

На этом этапе также закладываются канализационные трубы, делается ввод воды и электрического кабеля, заземления (цифра 9 на картинке). Чаще всего вместе с фундаментом я сразу же устанавливаю и септик или ЛОС, так что вопрос канализации решается уже на этом этапе.

Ещё стоит добавить, что наружную часть опалубки (так называемый L-блок) я обычно облицовываю плоским шифером. На этапе строительства он надежно защищает ПСБ от повреждений, а также может быть использован и в дальнейшем — можно просто покрасить его в нужный цвет или покрыть мозаичной штукатуркой и отделка цоколя готова. К плоскому шиферу также удобно крепить цокольные панели.

Так выглядит готовый цоколь:

Кстати, по поводу высоты цоколя УШП (высота от грунта до края плиты). Она получается небольшая — около 20 сантиметров, но это скорее плюс — не нужно делать крыльцо со ступеньками при входе в дом. Однако, по желанию заказчика, высота легко может быть увеличена. Во-первых лишние 10 сантиметров можно добавить за счет дополнительной подсыпки подушки, во-вторых, ещё столько же при использовании дополнительного слоя утеплителя под плитой.

3,4,5. Делаем ливневую канализацию, дренаж, отмостку

Во время дождика с крыши по водосточным трубам бегут потоки воды и эту воду нужно куда-то деть. Для этого делается ливневая канализация и  дождеприёмники, это что-то вроде люков под водосточными трубами, куда стекает вся дождевая вода. А уходит она в канаву или в колодец. Поверьте, это гораздо лучше, чем лужи вокруг дома.

На большинстве участков, из-за сырости, нужен ещё и дренаж, про него можно подробно почитать в интернете, но в двух словах — нужно это чтобы отвести воду от дома, чтобы было сухо. И это тоже делается сразу, вместе со всеми остальными земляными работами.

Вокруг фундамента, по периметру, закапываются листы пенополистирола, укрытые толстой плёнкой — это утеплённая отмостка. Она нужна чтобы исключить промерзание и морозное пучение грунта вокруг фундамента. Можно засыпать её песком и, в последствии, декоративным камнем, а можно сразу красиво забетонировать.

Итак, получается, что мы убрали всю лишнюю влагу из-под дома и вокруг него, а также утеплили фундамент и его периметр. А это значит, что возможностей для морозного пучения грунта не остается — сухой песок, защищенный от мороза пенопластом, двигаться уже не будет.

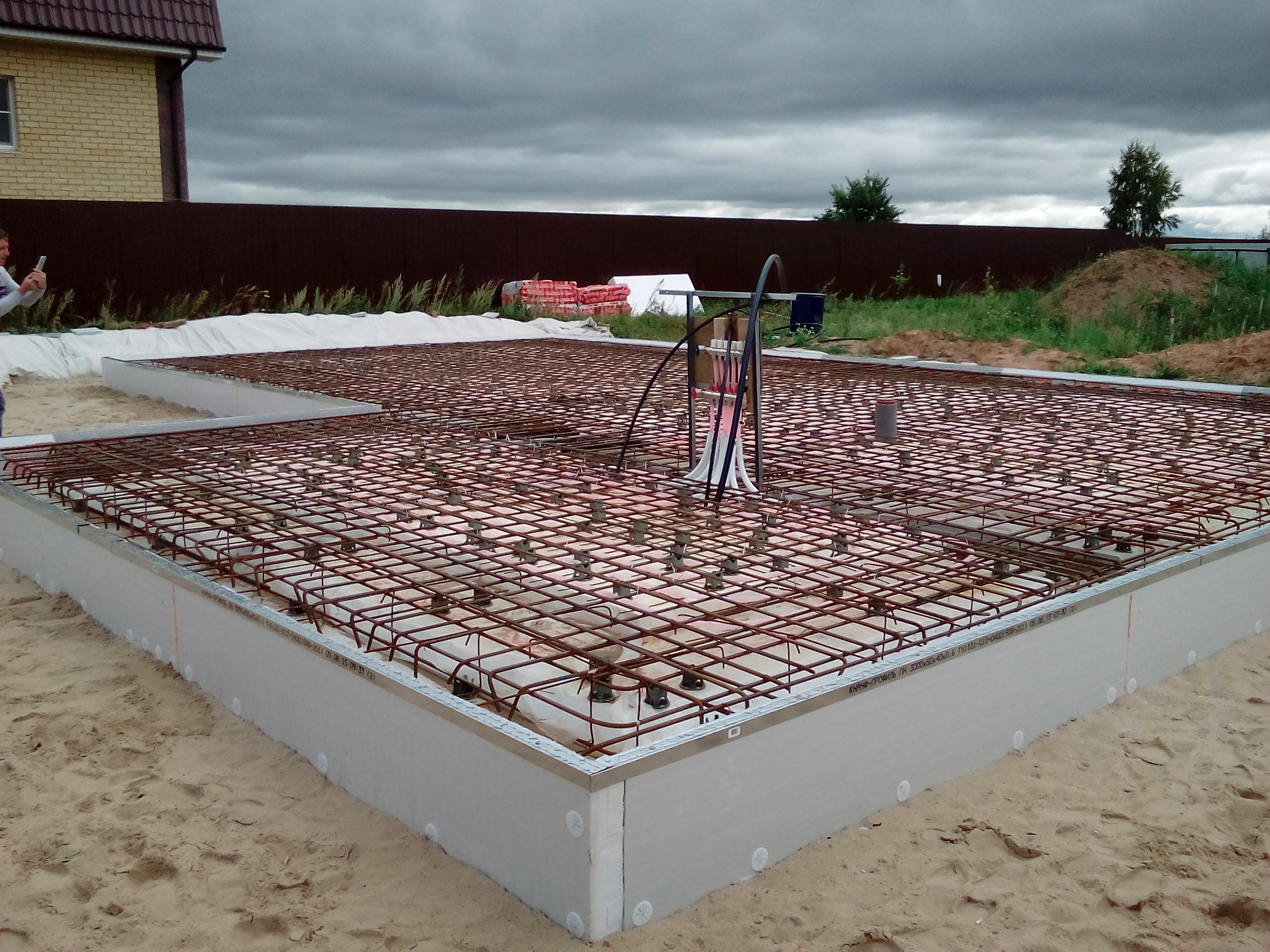

6. Армирование

Нельзя просто взять, замешать цемент и залить его в готовую опалубку. Прочность бетонным конструкциям придает армирование металлом. В классической УШП вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры. Под тяжёлый дом могут делаться дополнительные рёбра, арматурные каркасы, может быть использовано двойное армирование и т. д. Всё это проектируется исходя из планируемой нагрузки на фундамент, т.е. зависит от материала, из которого будет делаться дом и его размеров.

 7. Тёплый пол во всём доме сразу

По всей площади дома укладываются трубы тёплого пола. Дом делится на несколько зон, например кухня, гостиная, спальня, с\у. В каждую зону укладывается свой контур тёплого пола, который потом можно будет регулировать с помощью коллектора.

Получается, что весь дом отапливается тёплым полом. А если дом хорошо утеплён, то такой системы достаточно для отопления в любые морозы (для 1-этажного дома или для первого этажа 2-этажного). И это очень комфортное тепло, оно равномерно идёт от всей поверхности пола во всех помещениях, что гораздо приятнее классического радиатора под окном.

Так как тёплый пол залит в бетон, бетонная монолитная плита служит отличным теплоаккумулятором. Она прогревается не сразу, но зато, когда набирает тепло, очень долго его отдаёт. Даже если у вас отключат газ или электричество, почувствуется это далеко не сразу, может быть через сутки или больше. Температура в доме будет падать очень медленно!

Коллектор тёплого пола Comisa регулирует проток теплоносителя по контурам

* на самом деле порядок повествования немного нарушен, чаще всего трубы ТП монтируются перед армированием и крепятся прямо к пенопласту — это самый оптимальный вариант, но для понимания смысла УШП это роли не играет.

9. Коммуникации — вода, электричество, канализация

Тут мы немного перескочим и перейдем к 9 пункту. Помимо тёплого пола внутри плиты закладываются все необходимые коммуникации — это электрические кабели (их можно вывести в любое место, например в будущие стены), трубы для холодной\горячей воды, канализационные трубы, водопроводные трапы под будущий душ, по вкусу можно развести центральный пылесос и любые другие кабели\воздуховоды.

Стандартный набор: тёплые полы, разводка канализации, ХВС/ГВС и электрокабеля

Плита УШП создаётся не под абстрактный дом, размером, скажем, 10*10. Вам нужен как минимум эскизный проект, тогда сразу можно сделать отопление по комнатам, вывести трубы к будущим санузлам и на кухню, установить коллекторы тёплого пола и водоснабжения в техническом помещении и т.д.

Выводы труб горячей и холодной воды, здесь будет коллектор

Вот как выглядит «начинка» стандартной плиты (первая часть ролика):

8. Монолитная бетонная плита = черновой пол

Завершается работа над УШП заливкой бетона и его затиркой\шлифовкой. Когда все коммуникации и тёплые полы готовы, проверены все выводы и кабели, целостность всех труб протестирована под давлением, приезжает миксер и заливает качественную бетонную смесь. Никакого самодельного бетона, только смесь с проверенного бетонозавода, со всеми документами и пробами.

После заливки разглаживаем бетон большой гладилкой

Спустя некоторое время после заливки, когда бетон набирает немного прочности, поверхность шлифуется специальной затирочной машиной, которую еще называют «вертолёт». Как при заливке, так и при затирке, ровность плиты постоянно контролируется лазерным уровнем.

Так работает вертолёт:

В результате мы получаем гладкое бетонное основание с минимальными перепадами. На него сразу же можно класть плитку или ламинат, не нужно заливать дополнительную стяжку — всё уже готово.

Подытожим выгоду

Заказав УШП, после завершения работ вы сразу получаете:

1. Фундамент — монолитная бетонная плита;
2. Разведённые коммуникации — вода, канализация, электричество, заземление и пр;
3. Готовая система отопления — тёплые полы по всей площади дома;
4. Утепление пола — под плитой толстый слой ПСБ\ЭППС;
5. Утеплённая отмостка — никакого промерзания грунта вокруг дома;
6. Готовый черновой пол, он гладкий и на него сразу можно класть плитку или ламинат;
7. Отделка цоколя плоским шифером — можно просто покрасить;
8. Ливневая канализация и дождеприёмники [опционально];
9. Дренаж [опционально];
10. Решённый вопрос канализации — септик или ЛОС [опционально].

А теперь давайте сравним

Если сравнить УШП с винтовыми сваями или с обычной бетонной плитой или с МЗЛФ… Сравнение получится не совсем в пользу этих видов фундамента. То есть сваи, конечно же, обойдутся дешевле. И на них можно построить точно такой же хороший дом. НО сколько работ нужно будет сделать потом? Кто будет их делать? Сколько это будет стоить?

Оценивая и сравнивая стоимость разных типов фундамента, пожалуйста, учитывайте всё вышеперечисленное. УШП — это готовый нулевой цикл, фундамент «под ключ». Хоть я и не люблю такое определение, это действительно так.

На УШП просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление. А на тех же винтовых сваях нужно делать нижнее перекрытие, утеплять его, заводить коммуникации, делать их разводку по дому, заливать стяжку, монтировать отопление, мудрить что-то с отделкой высокого цоколя… В общем, решать вам.

Посмотреть подробные отчеты о недавно построенных мною фундаментах можно в разделе «Построенные УШП».

Свяжитесь со мной, если хотите рассчитать стоимость возведения УШП на вашем участке или задать любые вопросы.

Не забудьте подписаться на мои новости в социальных сетях! Ссылки на них есть внизу каждой страницы.

comments powered by HyperComments

Утепленная шведская плита, фундамент по технологии УШП: плюсы и минусы

Фундамент по типу «Утепленная шведская плита» или УШП — это фундамент мелкого заложения, который представляет собой монолитную железобетонную плиту со встроенными коммуникациями и системой обогрева «теплый пол».

Первые такие фундаменты начали возводить американцы в начале ХХ века. Позже технологию переняли немцы и только после европейского опыта утепленной плитой заинтересовались скандинавы. Шведские инженеры доработали технологию и взялись за возведение ресурсосберегающих домов по всей территории страны. Понятие «шведская» плита прочно вошло в обиход благодаря тому, что в шведском королевстве началась активная разработка и выпуск термоизоляционных материалов для бетонных оснований по типу УШП.

Преимущества «Утепленной шведской плиты»

Строительство дома всегда ассоциируется с надежностью и долговечностью. Утепленный по такой технологии фундамент не только обеспечит зданию продолжительную эксплуатацию, но и со временем окупит затраты за счет экономии на содержании на возведение

Основные преимущества фундамента по типу «Утепленной шведской плиты»:

• значительно снижаются расходы на строительство благодаря тому, что не нужно обустраивать цокольный этаж или подвальное помещение и выполнять работы по защите трубопровода и кабеля – все сети прокладываются в теле плиты;
• работы по прокладке инженерных сетей и обустройству основания проводятся параллельно, что сокращает время строительства;
• теплоизолированный фундамент защищен от цикла замораживания-оттаивания и это продлевает его эксплуатационный срок. Также защищены от промерзания инженерные сети;
• утепление фундамента позволяет снизить затраты на отопление дома в осенне-зимний период;
• ровное бетонное основание может служить черновым полом. Возможность укладки напольного покрытия непосредственно на фундаментную плиту снижает время и стоимость работ по обустройству чистового пола;
• не требуется привлечение специальной строительной техники: кранов и большегрузных машин за исключением бетононасоса, и миксера с бетоном.

Если говорить об особенностях УШП, то можно назвать необходимость точных расчетов и высокую квалификацию мастеров – сделать такой фундамент самостоятельно, значит подвергнуть риску весь проект. «Утепленная шведская плита» требует строгого соответствия всем требованиям и нормам технологии.

Материалы, область применения и этапы работ.

В качестве утеплителя применяется экструдированный пенополистирол. Этот материал выбран не случайно: он обладает практически нулевым водопоглощением, хорошо сохраняет тепло внутри дома, имеет малый вес и достаточную прочность для обустройства фундамента.

Пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP разработан специально для технологии утепленная шведская плита и выполняет следующие задачи:

• работает в качестве амортизатора при морозном пучении почвы;
• выполняет роль несъемной опалубки;
• равномерно распределяет нагрузку на грунт;
• отвечает за теплоизоляцию фудаментной плиты.

УШП применяется на слабых грунтах, в районах с суровыми климатическими условиями и в случаях близкого расположения грунтовых вод к поверхности. Подходит для щитового, каркасного, панельного, блочного строительства этажностью не более двух этажей с максимальной высотой не более 15 метров.

Возведение фундамента состоит из 5 этапов:

1. Подготовка основания.
2. Монтаж коммуникаций.
3. Укладка утеплителя.
4. Армирование.
5. Устройство системы «теплый пол»
6. Укладка бетонной смеси.

При подготовке основания производится разметка котлована, его механическая разработка и монтаж закладных под систему водоснабжения. Выполняется устройство дренажной системы. На дно котлована укладывается геотекстиль
и насыпается подушка из щебня и песка.

На этапе прокладки коммуникаций монтируются закладные под электричество и прокладывается канализационная система.

Укладывается утеплитель: L- блоки или торцевые плиты XPS с минимальной толщиной 100 мм. Монтируется гидроизоляция и пленка ПВХ. Укладывается второй слой утеплителя.

При выполнении армирования изготавливаются каркасы и монтируются в опалубку.

Этап устройства системы «теплый пол» подразумевает прокладку труб, монтаж коллектора и подключение труб к коллектору. Далее следует опрессовка системы.

Бетонная смесь подается в опалубку, уплотняется глубинными вибраторами, разравнивается и после затвердевания затирается при помощи «вертолета» с использованием строительной смеси.

После выполнения всех работ фундамент накрывают полиэтиленовой пленкой и оставляют на 7 дней. Это делается для беспрепятственного набора прочности и защиты бетона от преждевременного высыхания. После набора прочности бетоном можно переходить к следующим этапам работ.

Фундамент по типу «Утепленная шведская плита» — это выгодное решение: стройка только началась, а у вас уже есть готовый фундамент, добрая половина коммуникаций в т.ч. канализация, отопление, водопровод и основание под укладку ламината или плитки. Остается только возвести стены и крышу.

Монтаж системы занимает всего 2 недели, а это весомая экономия времени по сравнению с традиционными аналогами и результатом. Если говорить о финансовых затратах, то по итогу УШП выходит дешевле, чем строительство дома с подвалом и монтажом всех необходимых коммуникаций по отдельности.

технология, устройство, плюсы и минусы

Фундамент шведская плита позволяет обеспечить совокупность минимальных затрат с высоким качеством и длительным сроком эксплуатации. По технологии его монтажа не предусматривается использование обычной железобетонной плиты.

Таким образом, можно получить только пол по грунту с встроенным обогревом. Монтаж фундамента можно выполнить без использования специальной техники, что позволяет существенно снизить финансовые затраты на строительство.

Что это такое?

Нет необходимости заглублять фундамент

Что такое УШП – это утеплённая монолитная железобетонная конструкция, внутри которой прокладываются коммуникации и водяной тёплый пол.

Фундаментная плита в этом случае практически не заглубляется в грунт (малозаглубленная), потому идеально подходит для строительства малоэтажного дома из бруса и пеноблока.

Главный принцип конструкции заключается в том, что утеплитель изолирует бетонную плиту от грунта, не допуская его промерзания с наступлением холодов.

Равномерное распределение нагрузки на грунт не позволит какой-либо части дома осесть

Если сделать шведский фундамент за счёт использования пенополистирола толщиной не менее 20 см, можно получить несколько положительных характеристик, позволяющих говорить об уникальности данной конструкции.

В первую очередь будет равномерно распределена нагрузка на грунт, что не позволит одному из углов провалиться под весом строения. Кроме этого, осуществляется утепление самого фундамента. Третьим отличительным фактором можно назвать амортизацию сил морозных движений грунта (пучения).

Благодаря равномерному распределению нагрузок, плита фундамента способна выдержать на себе более 10 тонн веса без особых искажений.

Устройство УШП

Как говорилось ранее, УШП фундамент представляет собой основание строения, состоящее из нескольких чередующихся слоёв.

При этом каждый из них накладывается в определённое время и выполняет отдельную функцию.

Периодичность монтажа согласно шведской системе следующая:

1. Подушка из песчано-гравийной смеси толщиной не менее 15 – 20 см.
2. Геомембрана.

   Геомембрана защитит основание от воздейтсвия влаги

3. Дренаж, осуществляющий отвод подземных и талых вод от фундамента.
4. Слой мелкозернистого песка.
5. Экструдированный пенополистирол толщиной 10 см. Укладывается по всему периметру опалубки и под отмостку.
6. Щебень или гравий.
7. Экструдированный пенополистирол толщиной 20 см. Устанавливается везде, кроме мест, предназначенных для установки стен.
8. Монолитный армированный железобетонный слой в местах установки стен и по всему периметру строения.

Преимущества и недостатки

Возводить такой фундамент можно на любом типе почвы

Как любое строительство, УШП фундамент имеет свои плюсы и минусы, поэтому, прежде чем начинать его возведение, необходимо взвесить все доводы и сделать полный анализ положительных и отрицательных характеристик.

Только после этого можно принимать решение, делать такое основание для своего дома или воспользоваться другой технологией монтажа фундамента. Для облегчения поставленной задачи рекомендуется воспользоваться таблицей, приведённой ниже.

№	Преимущества УШП	Недостатки УШП
1	С его помощью можно получить очень тёплый дом с уникальными энергосберегающими показателями. Утеплённая фундаментная плита позволит всегда иметь обогреваемые полы.	При возникновении проблем с тёплым полом (утечка) найти проблему, когда трубопровод спрятан в железобетоне будет проблематично. Кроме этого, вода в этом случае будет размывать основание до устранения причины.
2	Практически все коммуникации, прокладываемые на этапе строительства, укладываются в плиту фундамента.	Ситуация аналогичная с трубопроводом тёплых полов.
3	Конструкция не имеет усадочных и температурных швов. Это позволяет утверждать о длительном сроке эксплуатации фундамента УШП.	Максимальная высота конструкции, построенной на таком основании, 3-этажный дом.
4	При заливке бетонной смеси по уровню результатом станет идеально ровный пол, на котором можно сразу делать финишное напольное покрытие.	Фундамент утеплённая шведская плита желательно укладывать на ровных участках. Если имеет место даже незначительный перепад высот, сумма, затраченная на работу и материал, может увеличиться в несколько раз.

Принимаясь за строительство такой конструкции, нужно использовать только качественные материалы, это позволит избежать многих ошибок.

Где используется такая технология?

Технология возведения фундамента УШП применяется при строительстве объектов, в которых не предусмотрено наличие подвальных, цокольных этажей.

Кроме этого, проектирование таких систем рекомендуется для строительства зданий, имеющих размер сторон 15 м.

Помимо этого, есть ещё ряд характеристик, свойственных использованию данного метода:

• регионы, расположенные в северной части страны;
• участки с высоким уровнем прохождения грунтовых вод;
• в подготовленном проекте предусмотрена конструкция технологии обогрева помещения с помощью системы водного теплого пола;
• при строительстве дома на пучинистом или слабом грунте. Обхзор данного основания смотрите в этом видео:

На участках со сложными рельефными особенностями данную технологию желательно не применять.

Если рассматривать вложения на период строительства, назвать УШП фундамент (утеплённая шведская плита) выгодным с точки зрения финансовых вложений нельзя. Разница начнёт проявляться лишь спустя некоторое время, после того, как начнут приносить счета за отопление, поэтому принимать решение в пользу данного метода или против него остаётся собственнику будущего строения.

Foundation USB — Synergistic Research

Хотя мой текущий набор проводов Crystal cable Ultimate Dream от Габи и Эдвина Рейнвельдов из Crystal Cable и Siltech, несомненно, лучший (наиболее ярко и точно окрашенный, мощный, быстрый, подробный, трехмерный, просто реалистичный) материал, который у меня был в моей системе за более чем сорок пять лет замены кабелей, его невероятно высокая цена заставляет болезненно сфокусироваться на проблеме, с которой я столкнулся с «изысканными» кабелями с самого начала.Видите ли, этот «ткацкий станок» (на языке нашего времени) Ultimate Dream стоит столько же, сколько мой эталонный MBL 101 X-tremes, управляющая ими электроника MBL, а также ЦАП MSB, вертушки Walker и Clearaudio и Катушечная магнитофонная дека United Home Audio, питающая всю электронику вместе! Вы не только должны быть тупо богатыми; вы также должны быть клинически ненормальным — или аудиофилом, что, я думаю, равносильно тому же самому — чтобы купить это. (И что самое забавное, Ultimate Dreams даже близко не сравнятся с самыми дорогими кабелями и микросхемами.)

На протяжении многих лет непомерно высокая стоимость высококачественного кабеля беспокоила меня, и я регулярно менял все, что слушал сейчас, на старомодные шнуры с застежкой-молнией разного скручивания и толщины, просто чтобы убедиться, что я слышу то, что я думал, что слышу — и не попадаюсь на цену. Конечно, потери полосы пропускания, разрешения, переходной скорости и четкости, плотности цвета тона и реалистичной размерности, плотности и присутствия всегда и неизбежно были одинаковыми.Вот почему примерно через десять лет я перестал работать с AB и просто принял тот факт, что (в большей или меньшей степени), когда дело доходит до телеграфирования, вы получаете то, что вам нравится и за что платите. Моя единственная оговорка, когда дело дошло до замены кабелей, заключалась в следующем: если я нашел что-то, что мне нравилось, я останавливался на этом, вместо того, чтобы двигаться дальше (как я часто делал с другими видами компонентов) к следующему «лучшему» (и неизбежно дороже ». В конце концов, как говорил мой покойный друг Рэй Эндрюс:« Насколько хорошо получается мороженое? »

Это подводит меня к рассматриваемому продукту, новой бюджетной линейке кабелей и межсоединений Synergistic Research, Foundation Series.При цене 599 долларов за пару межкомпонентных соединений длиной один метр и 649 долларов за пару восьми футов кабеля динамика, Foundations действительно стоит по разумной цене. К тому же они совершенно невзрачны. В отличие от дорогих предложений Synergistic, в них нет встроенных фильтров, нет заземляющих проводов с соответствующими внешними активными станциями заземления, нет настраивающих модулей с золотыми и серебряными «пулями». И никакого толстого, здоровенного, крутого, как проволока. В своем простом черном или белом покрытии Goundation выглядят почти анорексически тонкими, легкими и простыми, хотя их внешний вид противоречит относительной изысканности того, что находится внутри их простых оберток Jane.

Каждое межкомпонентное соединение Foundation RCA имеет четыре (шесть для XLR) проводников из монокристаллического серебра с чистотой 99,9999% в воздуховоде с серебряной оплеткой и «квантово-туннельным» экраном. Разъемы (серебристый тефлон SR 20 RCA или Neutrik (NC-3MX-BAG XLR) покрыты графеном для снижения шума и вручную припаяны серебром к проводникам. Кабель динамика имеет чистое монокристаллическое серебро 99,9999% плюс четыре 99,95% чистые «сильноточные» медные проводники в воздушном диэлектрике с плетеным серебром, «квантово-туннельным» экраном.И снова концевые заделки (разъемы SR BoFa Banana и SR Silver Spade »припаиваются серебром к проводникам вручную. И ИС, и кабели, как утверждается, прижигаются на заводе в течение пяти дней за два этапа. процесс.

Совершенно очевидно, что вы получаете более справедливый вкус к синергетической технологии и качеству сборки, чем вы могли ожидать от доступных по цене Foundations. Но настоящим сюрпризом является не их относительно сложный способ изготовления, а то, как они воспроизводят записанную музыку.

По моему опыту работы с высококачественными аудиокомпонентами они часто (хотя отнюдь не всегда) звучат так, как выглядят. Так что то, что кажется заметно тонким, легким и простым — как, безусловно, делает Foundations, — имеет тенденцию казаться тонким, легким и простым. Хотя эти Synergistics полностью меняют эту парадигму с точки зрения звука, они, безусловно, тоньше, легче, менее сложны и детализированы, чем Crystal Cables в 65 раз дороже (или чем собственные Galileos в 27 раз дороже Galileos) — они совсем не похожи на вырезанные из папиросной бумаги, которые я ожидал от бюджетных проводов.В самом деле, несмотря на некоторые явные потери в фокусе и на крайних частотах, они больше походят на дорогостоящие предложения Synergistic (Галилео был одним из моих рекомендаций в течение почти десятилетия), чем можно было бы разумно ожидать.

Возьмем, к примеру, запись, которую я много слушал в последнее время — альбом гитариста и вокалиста Ханса Тессинка 2011 года Jadermann Remixed-The Soundtrack на австрийском лейбле Blue Groove. Как я уже сказал в своем обзоре инноваций Clearaudio Master (TAS 301), это рекорд, который будет звучать более или менее великолепно практически на любой добросовестной высококачественной системе.Сложная часть — и весь смысл существования Абсолютного звука — это «более или менее».

В основном акустические блюзовые и евангельские номера Тессинка, как я отмечал в выпуске 301, освещены, как музыкальная рождественская елка, изумительными инструментальными украшениями — от захватывающих глиссандо слайд-гитары до треска из кофейника органных вампиров Хаммонда — но в центре внимания — это баритон в стиле Джонни Кэша Тессинка (подкрепленный вокалом Терри Эванса и Бобби Кинга).Согласно моей справке Brystal Cable Ultimate Dreams, голос Тессинк плавный, темный и хриплый, с глубокими горловыми и грудными тонами, прекрасно сфокусированный (без какого-либо ощущения резкости краев или уменьшения естественного размера) и шокирующе трехмерный и реалистичный. сопровождающие голоса, гитары и другие инструменты, которые имеют динамику, цвет и преходящие детали жизни.

При том, что все остальное остается прежним, Synergistic Foundations воплощает удивительное количество того же звукового реализма в голосах, гитарах и т. Д.Однако тембр, несмотря на то, что он вполне правдоподобно реалистичен, не такой богатый, темный и яркий, а изображения (как в центре сцены, так и по бокам) не так четко определены, как в Ultimate Dream. Это как если бы (как это, вероятно, так) небольшое размытие шума вкралось в презентацию, слегка (я имею в виду немного) расфокусированное изображение, смягчение переходных процессов, обесцвечивание тембра, уменьшение высококачественного воздуха, которое создает студийную атмосферу. так слышно с Ultimates, и привносит немного (хотя и не особенно раздражает) крик на fortes и gortissimos, особенно на очень высоких уровнях громкости.

Тем не менее, шум, добавляемый Фондом, не мешает Тиссинку походить на него самого. (Действительно, можно было бы утверждать, что Foundation немного более нейтрален в балансе средних частот, хотя и менее детализирован и расширен на крайних частотах, чем гораздо более богатый, темный и тихий Ultimate.) Не вызывает и мягкая расфокусировка изображений Foundation и легкая крикливость на fortes не дает голосу Theessink (а также аккомпанементу и бэк-вокалу) звучать «там».Да, вокал и инструментал немного крупнее, ненасыщены по цвету, тоньше по содержанию и хуже контролируются на жестких транзиентах, но они не утратили свой характерный характер, а вместе с ним и привкус реализма = как это часто бывало. дело с бюджетным проводом в прошлом.

То, что верно в отношении записи Theessink, верно во всех отношениях.

Теперь я должен напомнить вам, что сравнение, которое я проводил между Synergistic Foundation и Crystal Cable Ultimate Dream, составляет разницу в долларах, которая позволила бы вам купить остальную часть системы, которую я использую в настоящее время, с деньги остались.Стоит ли Crystal Cable’s Ultimate , что много денег, и действительно ли Synergistic’s Goundation намного ниже по точности воспроизведения? На эти вопросы мне пришлось бы отвечать: «Да» и «Нет». Если бы я мог позволить себе Ultimate Dream, я бы не стал, но тогда я сошел с ума. Если бы я не был сумасшедшим, я мог бы счастливо жить с Фондом, дав вам примерно 35% -40% от того, что предлагают Ultimate Dreams, за в шестьдесят пять раз в меньше денег! Если это не сделка, я не знаю, что это такое. Я слышал, что Foundation — одна из самых надежных сторонних организаций, с большим энтузиазмом рекомендую.

Соответствие | USB-IF

Программа соответствия USB-IF

Пожалуйста, регулярно просматривайте веб-страницу обновлений соответствия USB-IF для получения последней информации о программе соответствия USB-IF. Обновления могут содержать информацию о требованиях к тестам и / или процедурах тестирования.

Подпишитесь на список рассылки обновлений о соответствии USB-IF, написав по адресу [email protected].

Спецификация универсальной последовательной шины (USB) определяет цели проектирования продукта на уровне интерфейсов и механизмов.Чтобы дополнить спецификацию и обеспечить измерение соответствия реальных продуктов, USB-IF учредил Программу соответствия, которая обеспечивает разумные меры приемлемости. Программа соответствия использует несколько спецификаций тестов вместе с идентификатором теста (TID) для отслеживания и определения критериев тестирования, используемых для оценки продукта. Продукты, прошедшие этот уровень приемлемости, считаются сертифицированными USB-IF и добавляются в Список интегратора и имеют право лицензировать логотипы USB-IF.Список интегратора можно найти здесь. Для получения дополнительной информации о логотипах USB-IF посетите страницу с информацией о лицензии на логотип.

Кроме того, существует ряд технических документов, которые предоставляют дополнительную справочную информацию о методах тестирования. Эти документы могут помочь понять, как выполнить требования сертификации, но не содержат точного описания требований к тестированию программы соответствия USB-IF. Официальные документы можно найти в библиотеке документов.

Пять способов сертификации

Есть пять способов сертифицировать продукт с помощью USB-IF.

1. Примите участие в семинаре по соответствию, спонсируемому USB-IF (только для компании-члена USB-IF)
2. Посетите авторизованную независимую испытательную лабораторию
3. Примите участие в квалификации USB-IF по программе сходства
4. Посетите лабораторию совместимости платформ USB-IF (только для компаний-членов USB-IF)
5. OEM договоренности

* ПРИМЕЧАНИЕ. Все компании, желающие использовать логотипы USB-IF на своих продуктах, должны иметь действующее лицензионное соглашение о товарных знаках USB-IF в файле USB-IF, а продукт должен быть сертифицирован.

Примите участие в семинарах по соответствию, спонсируемых USB-IF

USB-IF Compliance Workshops — это регулярные мероприятия, проводимые только для участников, с целью продвижения разработки USB-продуктов, проверки соответствия продукта спецификациям USB, содействия обмену информацией между производителями USB-продуктов и обеспечения совместной работы периферийных USB-устройств. Наша цель — устранить проблемы совместимости за счет надлежащего внедрения продуктов USB.

Семинары по соблюдению требований

проводятся примерно раз в квартал в отелях в разных местах и ​​обычно длятся пять дней.USB-IF предоставляет специальные испытательные группы, которые проводят тесты, разработанные для Программы соответствия. Также запланированы частные сеансы тестирования между поставщиками системы и поставщиками периферийных устройств. Во время этих тестовых сессий поставщики подтверждают, что их продукты хорошо работают вместе. По завершении семинара комитет по соответствию USB-IF оценивает все данные испытаний на полноту и соответствие. По завершении оценки всех участников USB-IF уведомляет каждого поставщика о результатах тестирования.

Для получения дополнительной информации о текущих семинарах посетите нашу страницу «События».

Посетите авторизованную независимую испытательную лабораторию

USB-IF имеет несколько авторизованных независимых испытательных лабораторий (ITL), расположенных по всему миру. У всех тестовых лабораторий разные возможности тестирования. Каждая испытательная лаборатория уполномочена USB-IF на тестирование определенной технологии USB и набора функций. Чтобы просмотреть список авторизованных независимых тестовых лабораторий и их возможностей тестирования, перейдите по указанной здесь ссылке.

Чтобы посетить тестовую лабораторию, поставщик должен сначала зарегистрировать свой продукт с помощью USB-IF. USB-IF собирает различные регистрационные данные для классификации продукта и обеспечения проведения соответствующего тестирования. После того как будут даны ответы на все вопросы регистрации и будет представлена ​​соответствующая документация, поставщик сможет выбрать МРЖО, способную тестировать тип продукта, классифицированный по регистрационной информации. Вам, Администрации ITL и USB-IF будет отправлено электронное письмо с подтверждением выбора ITL и регистрации.После того, как Продукт был принят для тестирования ITL, ему будет присвоен идентификатор теста (TID).

На этом этапе продавцы и ITL несут ответственность за согласование цен и установление даты тестирования. USB-IF больше не используется до тех пор, пока ITL не представит тестовые данные для проверки USB-IF. После того, как USB-IF проверит данные тестирования, поставщику будет отправлено электронное письмо с указанием результата тестирования и того, прошел ли продукт сертификацию.

Обратите внимание: только указанные лаборатории имеют право проводить тестирование на соответствие стандарту USB-IF.Не указанные ниже местоположения спутниковых лабораторий не имеют права проводить какие-либо сертификационные испытания USB-IF.

С дополнительными вопросами относительно процесса сертификации ITL обращайтесь по адресу [email protected].

Чтобы зарегистрировать продукт для тестирования, пожалуйста, войдите и зарегистрируйтесь здесь.

Участие в квалификации по сходству

Если продукты очень похожи, тестирование одного продукта может позволить добавить другие похожие продукты в Список интегратора без повторного тестирования.Если существуют какие-либо «существенные различия» между продуктами, требуется тестирование каждого из них. Определение «существенных различий» иногда является спорным, и окончательное решение является обязанностью комиссии по обзору соответствия (CRB), которая отчитывается перед советом директоров USB-IF. По мере того, как будут приняты решения о «существенных различиях», здесь будут перечислены практические правила. Конечная ответственность за то, чтобы различные модели продукции не имели «значительных отличий» от протестированных образцов продукции, лежит на каждом производителе.Аудиты USB-IF, которые выявляют несоответствия между поставляемым продуктом и протестированными образцами, могут быть причиной необходимости повторного тестирования, отзыва сертификации и / или судебного иска. Права компаний на использование логотипа USB-IF изложены в Лицензионном соглашении по использованию логотипа.

Чтобы принять участие в программе «Квалификация по сходству» или получить дополнительную информацию о программе, перейдите по указанной здесь ссылке.

Посетите лабораторию взаимодействия платформ USB-IF (PIL)

При разработке программ соответствия USB-IF использует лабораторию совместимости платформы USB-IF в качестве начальной лаборатории для разработки плана сертификации и соответствия.Продуктам, которые раньше внедряют новые стандарты USB, рекомендуется посещать лабораторию совместимости платформ USB-IF для тестирования на соответствие.

Расположение OEM

Если ваша компания закупает и перепродает под названием вашей компании продукты, которые в настоящее время находятся в Списке интеграторов под названием компании вашего поставщика, можно добавить эти продукты в Список интеграторов под именем вашей компании без повторного тестирования. Для этого ваш поставщик должен отправить онлайн-форму подтверждения идентичности продукта для вашего OEM-соглашения.Подавать заявку может только основной представитель USB-IF компании-поставщика. Помните, что требования к компании по отображению логотипа USB на своей продукции:

1. Продукты должны быть указаны в Списке интеграторов под названием этой компании.
2. Компания должна подписать лицензионное соглашение на товарный знак USB-IF.

Оба эти требования должны быть выполнены, прежде чем ваша компания сможет использовать логотип вместе с вашими продуктами.

Основной представитель USB-IF компании-поставщика может заполнить форму запроса, расположенную здесь.

Спецификация кабеля и разъема USB Type-C®

USB Type-C

^® Спецификация кабеля и разъема

В связи с постоянным успехом интерфейса USB существует потребность в адаптации технологии USB для обслуживания новых вычислительных платформ и устройств, поскольку они имеют тенденцию к меньшему, более тонкому и легкому форм-факторам. Многие из этих новых платформ и устройств достигают точки, когда существующие USB-розетки и вилки препятствуют инновациям, особенно с учетом относительно большого размера и ограничений внутреннего объема USB-разъемов версий Standard-A и Standard-B.Кроме того, по мере развития моделей использования платформ требования к удобству использования и надежности повышались, а существующий набор USB-разъемов изначально не был разработан для некоторых из этих новых требований. Эта спецификация предназначена для создания новой экосистемы разъемов USB, которая отвечает растущим потребностям платформ и устройств, сохраняя при этом все функциональные преимущества USB, которые составляют основу для этого самого популярного межсоединения вычислительных устройств.

ЛИЦЕНЗИЯ С ОГРАНИЧЕННЫМИ АВТОРСКИМИ ПРАВАМИ

Порт USB 3.0 Промоутеры предоставляют условную лицензию на авторские права в соответствии с авторскими правами, закрепленными в Спецификации кабеля и разъема USB Type-C ^® , на использование и воспроизведение Спецификации с единственной целью и исключительно в той мере, в какой это необходимо для оценки того, следует ли применять Спецификацию. в продуктах, соответствующих спецификации. Без ограничения вышеизложенного, использование Спецификации с целью подачи или изменения любой патентной заявки с целью нацеливания на Спецификацию или совместимые с USB продукты не разрешается.За исключением данной явной лицензии на авторское право, не предоставляются никакие другие права или лицензии, включая, помимо прочего, какие-либо патентные лицензии. Для получения любых дополнительных лицензий на интеллектуальную собственность или лицензионных обязательств, связанных со Спецификацией, сторона должна подписать Соглашение об использовании USB 3.0. ПРИМЕЧАНИЕ. Используя Спецификацию, вы принимаете эти условия лицензии от своего имени и, в случае, если вы делаете это как сотрудник, от имени своего работодателя.

USB Type-C

^® Ключевые сообщения

• Тонкий и изящный разъем, подходящий для мобильных устройств, но достаточно прочный для ноутбуков и планшетов
• Обладает изменяемой ориентацией штекера и направлением кабеля
• Поддерживает масштабируемую мощность и производительность для перспективного решения вашего решения

USB Type-C

^® и USB-C ^® являются зарегистрированными товарными знаками USB Implementers Forum.

USB Type-C

^® Программа соответствия

Технические характеристики USB Type-C ^® можно найти в библиотеке документов. Теперь доступно тестирование USB Type-C ^® . Для получения дополнительной информации о тестировании USB Type-C ^® посетите раздел соответствия USB Type-C. Информацию о том, как зарегистрировать продукт для тестирования, можно найти здесь.

Помимо прохождения тестирования на соответствие USB-IF и включения продуктов USB Type-C ^® в список интеграторов, компании, желающие использовать сертифицированные логотипы USB, должны иметь действующее лицензионное соглашение на товарный знак USB-IF.Все примеры реализации и эталонные конструкции, содержащиеся в данной Спецификации, включены как часть ограниченной патентной лицензии для тех компаний, которые подписывают Соглашение об использовании USB 3.0.

USB Type-C

^® Руководство по языку, продукту и упаковке

Руководство по использованию языка и упаковки кабеля и разъема USB Type-C ^® можно загрузить здесь.

Softing представляет интерфейс USB FFusb для FOUNDATION Fieldbus

• 30 ноября 2008 г.
• Softing Inc.

Softing анонсировала интерфейс USB FFusb для FOUNDATION Fieldbus

30 ноября 2008 г. — Softing анонсировала FFusb, устройство интерфейса USB для сетей FOUNDATION Fieldbus h2. FFusb — это первый в мире интерфейсный модуль USB, который обеспечивает доступ к полевым устройствам h2 через интерфейс USB настольного или портативного компьютера. Традиционно конфигурация и параметризация полевых устройств выполняются центральной системой управления.Этот подход постепенно дополняется современными и новыми компьютерными технологиями. Например, современные ноутбуки с присущей им портативностью предлагают преимущество выполнения параметризации устройства и немедленной диагностики непосредственно в полевых условиях. Это значительно сокращает время, необходимое для ввода в эксплуатацию и устранения неполадок в сети. В то же время традиционное решение PC Card для ноутбуков было заменено гибкой технологией интерфейса USB, которая сочетает в себе высокую пропускную способность с простым механизмом обмена данными.Новый FFusb от Softing основан на этой прогрессивной технологии и используется для непосредственного конфигурирования и параметризации полевых устройств h2. Первоначальный выпуск интерфейсного модуля FFusb будет включать задокументированный API, обеспечивающий тесную интеграцию с инструментом конфигурации или системой управления. О компании Softing В области промышленной автоматизации компания Softing специализируется на технологии полевых шин и зарекомендовала себя как ведущий мировой партнер в области сетевых систем автоматизации и решений управления. Softing предоставляет клиентам ключевую технологию для соединения устройств, элементов управления и систем с ведущими коммуникационными технологиями.В области технологии полевых шин Softing является экспертом мирового уровня в области FOUNDATION fieldbus, PROFIBUS и CAN / CANopen / DeviceNet. Широкий спектр знаний компании включает решения для протоколов OPC, FDT и Ethernet в реальном времени, таких как PROFINET IO, EtherNet / IP и Modbus / TCP. Многие продукты и услуги, разработанные Softing с момента основания компании в 1979 году, стали эталонными стандартами во всем мире. Кроме того, Softing зарекомендовала себя как поставщик сложных диагностических инструментов для систем fieldbus.

Перейти на сайт Softing Inc.

Узнать больше

USB-кабель Synergistic Research Foundation

FOUNDATION USB более 1 и 0

SR разработал кабели Foundation USB с теми же технологиями, что и другие кабели серии Foundation, плюс недавно разработанные технологии, впервые разработанные для флагманского блока активного заземления Galileo SX и кабелей заземления HDSX.Из заземляющего блока Galileo компания SR адаптировала тот же состав UEF для еще более низкого уровня шума и повышения голографической реалистичности по сравнению с другими кабелями серии Foundation. Затем SR применила тот же трехступенчатый процесс высокого напряжения, который впервые был разработан для новых заземляющих кабелей HDSX, чтобы увеличить разрешение без утомления от прослушивания, обычно связанного с цифровыми кабелями. Как всегда, вам предлагается без риска прослушивать USB-кабели Foundation в вашей системе и принимать решения в единственном, что имеет значение, — в вашей домашней системе.

Стандартные USB-A — USB-B длиной 1,0 и 2,0 метра в черном цвете всегда в наличии. Необходимо заказывать любую другую длину или белые рукава. Пожалуйста, позвольте 14 дней заводскому времени выполнения заказа.

Джонатан Валин из Absolut Sound заключил (TAS апрель 2020 г.):
«… Я мог бы с радостью жить с Foundation, которые дают вам примерно 35-40% от того, что предлагают Crystal Cables Ultimate Dreams, за шестьдесят долларов». в пять раз меньше! Если это не сделка, я не знаю, что это такое.Я слышал, что Foundation — одна из самых надежных бюджетных организаций, с энтузиазмом рекомендованная … »

Рик Беккер из Enjoy The Music написал (январь 2020 г.):
«… Synergistic Research явно находится на переднем крае с их флагманской линией Galileo и новым кабелем питания SRX. Новые кабели серии Foundation являются достаточным доказательством утечки. down, разработанная для привлечения новых клиентов по ценам, которые многие аудиофилы называют своим домом. Использование полного ткацкого станка от источников до динамиков обеспечило единообразие звука между различными источниками и легко выявило различия, когда другие компоненты были заменены на буровая установка.Я скептически относился к тому, что кабели Foundation внесут такое улучшение в мою систему, но они заменили кабели, которые стоят намного дороже, и подняли мою музыку намного дороже. В сочетании с горсткой их невероятных Orange Fuses, инвестиции в размере от 2000 до 3000 долларов в кабели Synergistic Research Foundation вывели мою установку с пятизначными цифрами на территорию с шестизначными цифрами. Это реальная ценность и замечательный подвиг! »
НАЖМИТЕ ЗДЕСЬ , чтобы прочитать весь обзор

The Absolute Sound’s Buyer Guide 2020 — 50 величайших сделок в высококачественном аудио:
«…Джонатан Валин не ожидал многого — и уж точно не такого многого — от чрезвычайно гибких межблочных кабелей и кабелей серии Foundation Series от Synergistic Research, которые намного тоньше, легче и менее сложны по конструкции, чем их богатые родственники, превосходные Galileo SXes. Но, поверьте ему, в звуковом отношении Основы оказались намного ближе, чем расстояние крика к Галилею. Действительно, эти две линии SR имеют много общего в богатой яркой цветовой гамме, надежной динамике, просторной сцене, реалистичном изображении и высоком разрешении.О, более сложные Galileos менее сбалансированы снизу вверх, более детализированы и более эффективны, чем фундамент: с другой стороны, они должны быть в десять-двадцать раз дороже теста. Проще говоря, серия Foundation — это лучший недорогой провод, который слышал Джонатан Валин, и одна из его рекомендаций … «

Технические характеристики USB-кабеля

Foundation:

4 проводника с медной матрицей:
— сплошные медные проводники 23 калибра
— Диэлектрик: твердый полиэтилен
— Экранирование: двойной серебряный майларовый экран / оплетка — Технология квантовой туннельной заземляющей плоскости
— Перед сборкой отслеживается направление сигнала
— Собирается вручную в SR Завод в Калифорнии

Примечания к сборке:
— Foundation UEF Graphene Shield: на разъемы и кабели нанесены 2 различных покрытия UEF с графеном, что значительно снижает уровень шума и позволяет передавать более чистый сигнал с меньшим зерном, обеспечивая больше тепла и деталей.Проводники также выигрывают от демпфирующего эффекта, который обеспечивает UEF
— Трехступенчатая квантовая обработка: готовый кабель обрабатывается электричеством в 1 000 000 вольт на определенных частотах и ​​различных импульсных модуляциях. Этот процесс (известный как квантовое туннелирование) создает «канал» в проводящем материале и во всех точках контакта, выравнивая каждый из металлических элементов кабелей Foundation до молекулярного уровня. Этот процесс сглаживает цифровой путь, позволяя большей части энергии сигнала течь более свободно.Квантовое туннелирование улучшает все аспекты характеристик кабеля, особенно извлечение деталей на низком уровне, позволяя кабелям Foundation обеспечивать высочайший музыкальный реализм.
— Вторичная обработка синего цвета UEF, первоначально разработанная для синих предохранителей SR
— Время ручной сборки: 1 час
— 5 дней Приработка: двухэтапный процесс
— Изготовлено вручную на фабрике SR в Калифорнии

Скромный USB-порт обеспечивает поддержку обучения для автономных семей поскольку Endless OS Foundation выпускает Endless Key

The Endless Key — это решение, специально созданное для этих студентов и их семей в качестве автономного ресурса, пока они ждут решения широкополосной связи для всех, появление которого может занять до десяти лет.Key — это высокопроизводительный USB-накопитель, который предназначен для обеспечения надежной, универсальной и безопасной цифровой среды обучения с высококачественными и увлекательными учебными материалами, ресурсами и приложениями, к которым студенты могут получить доступ в автономном режиме (без Интернета), использующих компьютеры Mac или Windows .

«Проект Endless Key обеспечивает немедленное и практическое решение проблем отставания со сбалансированным и полным образованием в условиях закрытия школ из-за пандемии», — сказал Роб Маккуин, генеральный директор Endless.«Мы гордимся тем, что можем поделиться своим опытом преодоления этих препятствий вместе с этими организациями мирового уровня в рамках этого первого в истории сотрудничества, которое обеспечит столь необходимый автономный доступ к высококачественному контенту в 2020 учебном году».

64-гигабайтный Endless Key содержит ведущие учебные материалы, такие как Blockly, Khan Academy, PhET, Sikana и Ubongo, через платформу Learning Equality Kolibri, а также программу чтения Kiwix, которая предоставляет доступ к автономной Википедии с возможностью поиска. Ключ также включает одобренную родителями и преподавателями Endless OS, с игровой площадкой для взлома, позволяющей детям изучать цифровые навыки в безопасной и автономной среде, забавными играми, которые учат вас программировать, и приложениями с открытым исходным кодом для продуктивности и творчества, такими как LibreOffice, аудио , графические и видеоредакторы и многое другое.

Этот первый в истории USB-проект первоначально будет бесплатно распространять 500 Endless Keys среди учащихся и их семей в школах США с ограниченными ресурсами. Ключи также доступны на Amazon по цене для тех, кто может их себе позволить. Мы ищем новых партнеров для присоединения к инициативе Endless Key, и по мере появления нового контента он будет включен в будущие обновления Key.

О Endless OS Foundation

Основанная в апреле 2020 года, Endless OS Foundation является некоммерческой организацией 501 (c) (4), ориентированной на повышение цифровой грамотности, расширение доступа к цифровой экономике и предоставление сообществам учебных ресурсов мирового класса в нужде.Используя партнерские отношения с ведущими образовательными организациями и организациями, занимающимися непрерывным обучением, Endless OS Foundation стремится удовлетворить технологические потребности недостаточно обслуживаемых и неподключенных сообществ, делая обучение интересным и безопасным для всех с помощью растущего мира контента, игр, инструментов для развития навыков и Бесконечная ОС. Узнайте больше на www.endlessos.org .

About Learning Equality

Learning Equality, некоммерческая организация, работающая в сфере образовательных технологий (501 (c) (3)), стремится дать возможность каждому человеку в мире реализовать свое право на качественное образование, поддерживая создание, адаптацию и распространение открытых образовательных ресурсов и создание поддерживающих бесплатных инструментов для инновационной педагогики.Узнайте больше здесь: https://learningequality.org.

О Common Sense

Common Sense — это ведущая некоммерческая организация, деятельность которой направлена ​​на улучшение жизни детей и семей путем предоставления достоверной информации, образования и независимого голоса, необходимых им для процветания в 21 веке. Узнайте больше на commonsense.org и их новом сайте онлайн-обучения: www.wideopenschool.org

Ссылки по теме
https://www.endlessos.org/key
https: // www.amazon.com/dp/B08JZHVNK7

SOURCE Endless OS Foundation

Ссылки по теме

http://www.endlessos.org

С USB 4, Thunderbolt и USB объединятся — TechCrunch

Ваш кошмар с кабелем скоро закончится. Форум разработчиков USB (USB-IF) представил спецификации USB 4.0, как сообщает Engadget. А USB 4.0 очень похож на Thunderbolt 3.

.

Хотя спецификации будут окончательно определены позже в этом году, USB 4 должен поддерживать скорость 40 Гбит / с.USB-IF использует Thunderbolt 3 в качестве основы для USB 4.

Intel первоначально разработала интерфейс Thunderbolt с Apple еще в 2011 году. Предполагалось, что это будет более быстрый и универсальный интерфейс, поддерживающий несколько протоколов. Например, вы можете использовать кабели и устройства Thunderbolt для подключения дисплеев и жестких дисков. Вы можете последовательно подключить периферийные устройства, что может быть полезно, например, для внешних видеокарт.

В Thunderbolt 3 Intel добавила поддержку USB 3.1 Gen 2, что означает, что вы можете подключить USB-устройство к порту Thunderbolt.И Intel приняла порт USB-C. Другими словами, порты Thunderbolt стали портами USB с возможностями Thunderbolt на вершине. Это означает, что любое USB-устройство можно использовать с портом Thunderbolt. Если вы используете MacBook Pro, вы, вероятно, воспользовались этой функцией.

Но USB-устройства, подключенные к портам Thunderbolt, волшебным образом не становятся устройствами Thunderbolt. Если вы подключаете внешний жесткий диск USB 3.0 к порту Thunderbolt, вы ограничены скоростью USB 3.0.

Хотя Thunderbolt технически лучше, он не так популярен, как USB-устройства. Производители устройств должны были платить роялти Intel ( Поправка: Thunderbolt 3 всегда был бесплатным, но спецификации не были общедоступными). Изготовление устройства Thunderbolt в целом также обходится дороже.

Пару лет назад Intel объявила, что сделает Thunderbolt доступным для всех без каких-либо лицензионных отчислений. Таким образом, USB-IF использует это преимущество, интегрируя спецификации Thunderbolt 3 в USB 4.

USB 4.0 будет поддерживать скорость зарядки 100 Вт, скорость передачи 40 Гбит / с и достаточную пропускную способность видео для двух дисплеев 4K или одного дисплея 5K.USB 4 также должен быть обратно совместим с устройствами USB 3.x, 2.x и 1.x.

Если у вас есть кабель USB 3.x с разъемами Type-C, возможно, вам придется перейти на кабели USB 4. Но Thunderbolt 3 должен работать нормально, поскольку по сути это то же самое, что и кабели USB 4. Я надеюсь, что будет способ отличить порты USB 3.x от портов USB 4.

Intel вообще не откажется от названия Thunderbolt. Устройства Thunderbolt сертифицированы Intel, а для выпуска USB-устройств сертификация не требуется.

USB 4 — отличный способ начать с чистого листа.
