Подрозетники по бетону: виды, размеры, крепление

Подрозетник по бетону – специальный короб, который выполняется из специального материала и предназначен для безопасного монтажа элементов систем электропроводки: регуляторов электроприборов, выключателей, диммеров, клеммников, розеток штепсельного типа и т.д.

Электрическая проводка, выполненная в любом помещении, должна соответствовать установленным правилам и нормам, обеспечивать удобное и комфортное подключение разного типа приборов, любой бытовой техники, оборудования, гарантировать безопасность эксплуатации.

Для использования проводки устанавливают розетки (их месторасположение заранее продумывается и отмечается в проекте/плане), которые к силовому кабелю подключаются с использованием подрозетников по бетону.

Короба монтируются в самом начале работ. Правильно смонтированные, выполненные из негорючего высокопрочного пластика подрозетники для бетона обеспечивают надежное крепление розеток и защиту пользователей от поражения током. Часто изделия еще называют установочными (монтажными) коробами, что обозначает одно и то же.

Функции монтажных коробок

Несмотря на явные преимущества и безопасность, далеко не все мастера используют подрозетники по бетону, пребывая в уверенности, что любая розетка может быть установлена и так. Но тут стоит отметить, что отсутствие подрозетника – это всегда риск повреждения проводки и отсутствие каких-либо гарантий пожарной, электробезопасности.

Основные функции монтажных коробок:

Прочная фиксация в стене правильно и безопасно закрепленной розетки (независимо от материала монолита)
Защита розетки от влаги, пыли, мелкого мусора
Обеспечение электробезопасности – любого типа подрозетники обладают важными в эксплуатации диэлектрическими свойствами, не позволяют току попадать с контактов розеток на различные конструкции стен из металла
Гарантия локализации возможного возгорания внутри корпуса подрозетника, препятствование распространению огня за пределы элемента
Более простой и аккуратный монтаж розетки – благодаря подрозетникам крышка элемента контактирует с ровной поверхностью, нет зазоров и щелей

Таким образом, монтаж подрозетника в бетон полностью оправдан и позволяет обеспечить более высокий уровень безопасности, длительный срок эксплуатации всей конструкции.

Технические требования

Подрозетники в бетон на современном рынке представлены в большом разнообразии. Каких-либо четких правил и параметров по их выбору нет. Главное – высокое качество исполнения и безопасный (негорючий, прочный) материал. При выборе изделий нужно помнить об основных положениях и нормах пожарной, электробезопасности.

Монтаж подрозетников в бетонном монолите осуществляется по аналогии с установкой распределительных коробок. Правильные места расположения и оптимальные расстояния указаны в СНИП.

До выбора монтажных коробок и их установки необходимо рассмотреть весь ряд имеющейся на рынке продукции и выбрать действительно качественные, произведенные по всем правилам изделия. Некоторые из норм стоит выделить отдельно.

Основные требования к подрозетникам по бетону:

Прочный материал – должен быть достаточно крепким, чтобы компенсировать усилия, действующие на коробку в момент вытягивания вилки из розетки. Коробка должна максимально прочно крепиться в монолите бетона, не вылетать с розеткой вместе. Чтобы фиксация была более надежной, монтируемый подрозетник в бетон обязательно оснащается специальными зацепами (ребрами/пазами).
Наличие технологических отверстий в коробке, предназначенных для заведения проводки вовнутрь подрозетника.
Пластик, из которого производится коробка, должен демонстрировать диэлектрические свойства, стойкость ко влаге и разнообразным агрессивным внешним факторам.
Для обеспечения большей прочности фиксации в монтаже используют строительный гипс или алебастр (смеси, по консистенции напоминающие пасту) – после того, как они полностью высыхают, корпус подрозетника извлечь из стены уже невозможно.
Внутри коробки выполняются с ребрами для большей прочности крепления розеток. Изделия из металла старого типа были гладкими, что нередко становилось причиной выпадания розетки из гнезда.
Дополнительно многие подрозетники под бетон производятся со специальными отверстиями для винтового крепления.
Соблюдение пожаробезопасности – материал, из которого сделаны короба, должен быть негорючим, чтобы даже в случае появления пламени оно было локализовано и не пошло по помещению дальше.
Желательно, чтобы были выполнены специальные элементы для крепления фиксаторов – так можно собирать блоки с любым числом подрозетников (двойные, тройные и т.д.).

Выбирая подрозетник под бетон, необходимо также обратить внимание на размер/диаметр, качество материала, наличие/отсутствие каких-либо дефектов, брака в конструкции, соответствие нужным параметрам и требованиям.

Конструкция изделий для установки в бетон

По конструкции подрозетники в бетон могут быть разными. Как правило, это круглые, овальные либо квадратные короба определенных размеров, глубины, со специфическими характеристиками, выполненные из прочной негорючей пластмассы. Для каждого конкретного случая подбираются элементы индивидуально.

Все подрозетники в бетон выполняются в формате пластмассового стакана той или иной геометрической формы. Конструкция может предполагать наличие специальных крепежных планок для лучшей фиксации, винтов и других деталей для крепления.

Отдельно выделяют накладные подрозетники, которые обычно выступают в качестве элемента интерьера. Их подбирают под цвета отдельных элементов декора: часто под цвет плинтуса, если в коробке прячут кабель-канал.

Что учитывают при выборе подрозетника:

Размеры подрозетника для бетона – сюда входят такие параметры, как диаметр короба (круглого) или величина коробки (квадратного), глубина посадки, величина пространства между осями.
Материал – чаще всего это полиамид, полипропилен, ПВХ. Металл для бетона на актуален, так как проводит ток.
Форма – на рынке представлены круглые, овальные, квадратные, прямоугольные короба.
Количество розеток – подрозетники бывают одинарными, двойными, тройными и даже рядными.
Тип монтажа – горизонтальный либо вертикальный.

Нужно помнить, что любой подрозетник для монтажа розеток и выключателей, используемый для монтажа в бетоне, нельзя использовать для установки в гипсокартон, дерево и другие пустотелые материалы по причине отсутствия на изделии специальных крепежных элементов (что сделает крепление совершенно ненадежным).

Размеры для бетонных стен

Данный параметр является основным при выборе монтажной коробки. Подрозетник по бетону размеры, глубину крепления, расстояние между осями может предполагать разные. Чаще всего используются стандартные параметры, но, тем не менее, есть отличия. Поэтому важно в проекте устанавливать все точные значения и потом по ним выбирать изделия.

Важные параметры, которые нужно учитывать:

Диаметр подрозетника для бетона внешний, который измеряют по самой коробке.
Внутренний диаметр – считается по максимальным габаритам рабочего механизма самой розетки, размещаемого внутри. Самые ходовые размеры – диаметры в диапазоне 60-68 миллиметров.
Внутренняя глубина подрозетника – считают по максимальному заглублению внутри коробки, величина важна для определения возможности безопасно разместить внутри нужный объем компонентов, запас проводов. Стандартная глубина составляет 40-45 миллиметров, но на рынке можно найти и короба с глубиной в диапазоне 25-80 миллиметров.
Глубина установки подрозетника – определяют в соответствии с толщиной стены, наличием возможности безопасно просверлить отверстие для коробки.

Подготовка к монтажу

Прежде, чем установить подрозетник глубокий по бетону, необходимо произвести определенные подготовительные работы. В первую очередь, готовят сами коробки: в подрозетниках вырезают/высверливают заглушки для ввода проводов, удаляют ненужные части, примеряют блок в собранном состоянии к отверстию в бетонной стене.

Место крепления подрозетника в бетонной стене определяют заранее (желательно иметь готовый план/проект).

Правила по установке:

Расстояние от пола до коробки – минимум 30 сантиметров
Рабочее расстояние от пола до конструкции подрозетника в кухне (при креплении над рабочим столом) – 120 сантиметров
В ванной для стиральной машины – от 100 сантиметров от пола
Одинарные, двойные коробки для выключателей монтируют на высоте 90 сантиметров от пола

Стандарты указаны приблизительные, четких инструкций нет, кроме случаев крепления подрозетников в кухне, ванной комнате, санузле, где четко определяются расстояния до водопроводных, газовых труб, учитываются требования по безопасной эксплуатации в условиях повышенной влажности и т. д.

Разметка посадочного места

Когда места для монтажа точно определены, нужно разметить стену и высверлить отверстия.

Правила разметки стен под крепеж:

Нанесение мест крепления ярким маркером.
Аккуратное сверление отверстий нужных размеров с соблюдением правил безопасности для исключения возможности повреждения кабеля.
Примерка подрозетников – коробка должна быть утоплена в стену на 5 миллиметров, входить без труда.
Заведение кабеля в коробку благодаря выполнению штробы с его стороны.

Сверление

Независимо от того, каковы глубина, размер, диаметр подрозетника по бетону, процесс сверления происходит одинаково. Для установки коробки используют раствор гипса/алебастра. Методов сверления существует много, но некоторые из них зарекомендовали себя как наиболее эффективные.

Коронкой по бетону

Для создания отверстий для подрозетника используют коронку по бетону диаметром 70 миллиметров (с условием, что стандартный диаметр обычной монтажной коробки составляет 67-68 миллиметров). Коронка обладает победитовыми зубьями, которыми нарезается круг. Центровка осуществляется победитовым сверлом, расположенным внутри.

Коронку аккуратно крепят на электрическую дрель либо перфоратор, потом делают отверстие ударом или вращением. Провод предварительно отводится в сторону во избежание его повреждения. Чтобы немного упростить процесс, в центре разметки будущей коробки можно выполнить специальное центровочное отверстие победитовым сверлом.

Когда отверстие готово, коронка вытаскивается, углубление доводится до нужных параметров молотком, зубилом или ударной битой на перфораторе.

С помощью ударной дрели перфоратора и победитового сверла

Сначала к стене прикладывается подрозетник, обрисовывается маркером, потом сверлится центр круга перфоратором или ударной дрелью во всю глубину победитового сверла. Потом периметр проходят по кругу, сверля глубокие дырки плотно одна к другой. Когда все готово, перфоратором с ударной битой либо зубилом/молотком выбивают бетон и делают отверстие нужного диаметра.

Отверстия с помощью болгарки УШМ

Этот метод самый быстрый, но очень пыльный. Тем не менее, часто подрозетники глубокие по бетону устанавливают именно так. Процесс прост: на стене рисуют квадрат (размера, оптимального, чтобы в него поместился подрозетник нужного диаметра) и делят его на 4 части, потом болгаркой прорезают по линиям. Далее выбиваются квадратики и выполняется отверстие таким образом.

Подгоняем отверстие под размер подрозетника

После того, как отверстие готово, необходимо проверить, насколько правильно входит в него короб. Обычно диаметр подрозетника меньше коронки или выполненного другими инструментами проема, поэтому ширину редко приходится доводить, чего не сказать про глубину.

Отверстие должно быть выполнено таким, чтобы подрозетник утапливался в него на 5 миллиметров. Ведь вовнутрь отверстия будет закладываться паста для фиксации, также желательно оставить место для изгиба провода, поступающего в монтажный короб.

Для облегчения работы обычно с краев отверстия удаляют кромку ножом. Таким образом удастся подрозетник притопить в нишу с наружной юбкой, установив ровно по стене. Потом розетка будет установлена идеально, с максимальной фиксацией к стене (непритопленная юбка может стать причиной появления зазора рамки розетки в 1-2 миллиметра от стены).

Далее выполняют в верхней части отверстий небольшую штробу для заведения провода. Обычно штробы делают перфоратором и ударной битой либо обычным зубилом.

Провод аккуратно прокладывается после того, как на задней части подрозетника сделана прорезь ножом. Заведя провод сзади, можно устранить риск повреждения провода и облегчить процесс монтажа розетки.

После того, как все готово, нужно одеть короб на провод, надежно вставить в отверстие и убедиться, что он утоплен в стену на 3-4 миллиметра. Потом подрозетник достается, отверстие очищается от пыли и мусора, готовится гипсовый/алебастровый раствор и короб фиксируется внутри.

Приготовление гипсового раствора

В приготовлении пасты используют строительный/медицинский гипс, алебастр.

Этапы приготовления пасты:

Сухой гипс насыпается в подготовленную (сухую и чистую) емкость.
Постепенно в смесь вливается порционно вода, с постоянным перемешиванием до достижения сметанообразной густоты.
Раствор нужно использовать быстро – буквально через несколько минут он начинает твердеть, а уже через 5-10 минут станет непригодным для работы.

Установка и фиксация коробки

Независимо от того, каковы глубина/диаметр, размер/габариты подрозетника для бетона, порядок действий в процессе монтажа практически всегда одинаков. Тут следует учитывать некоторые нюансы, заранее изучив конструкцию коробки и выполнив соответствующие отверстия.

Процесс монтажа подрозетника в бетон:

Удаление острым ножом заглушки на задней части короба (отверстие для провода) по разметке, которую указывает производитель. В некоторых изделиях заглушку можно легко выдавить. Если нужно, отверстие увеличивают до нужного в соответствии с параметрами кабеля.
Введение кабеля в подрозетник с запасом минимум в 2-3 миллиметра (для закладки слоя пасты, гарантирующей надежную фиксацию всей конструкции).
Подгонка отверстия и подрозетника по размерам, очищение ниши от пыли, мусора.
Смачивание поверхности отверстия водой, выжидание 3-5 минут, потом приготовление и закладка гипсового раствора шпателем.
Плотная установка подрозетника в отверстие, закрепление установочной коробки на месте.
Выжидание времени полного высыхания раствора, обработка зазоров, удаление излишков высохшей смеси внутри корпуса.

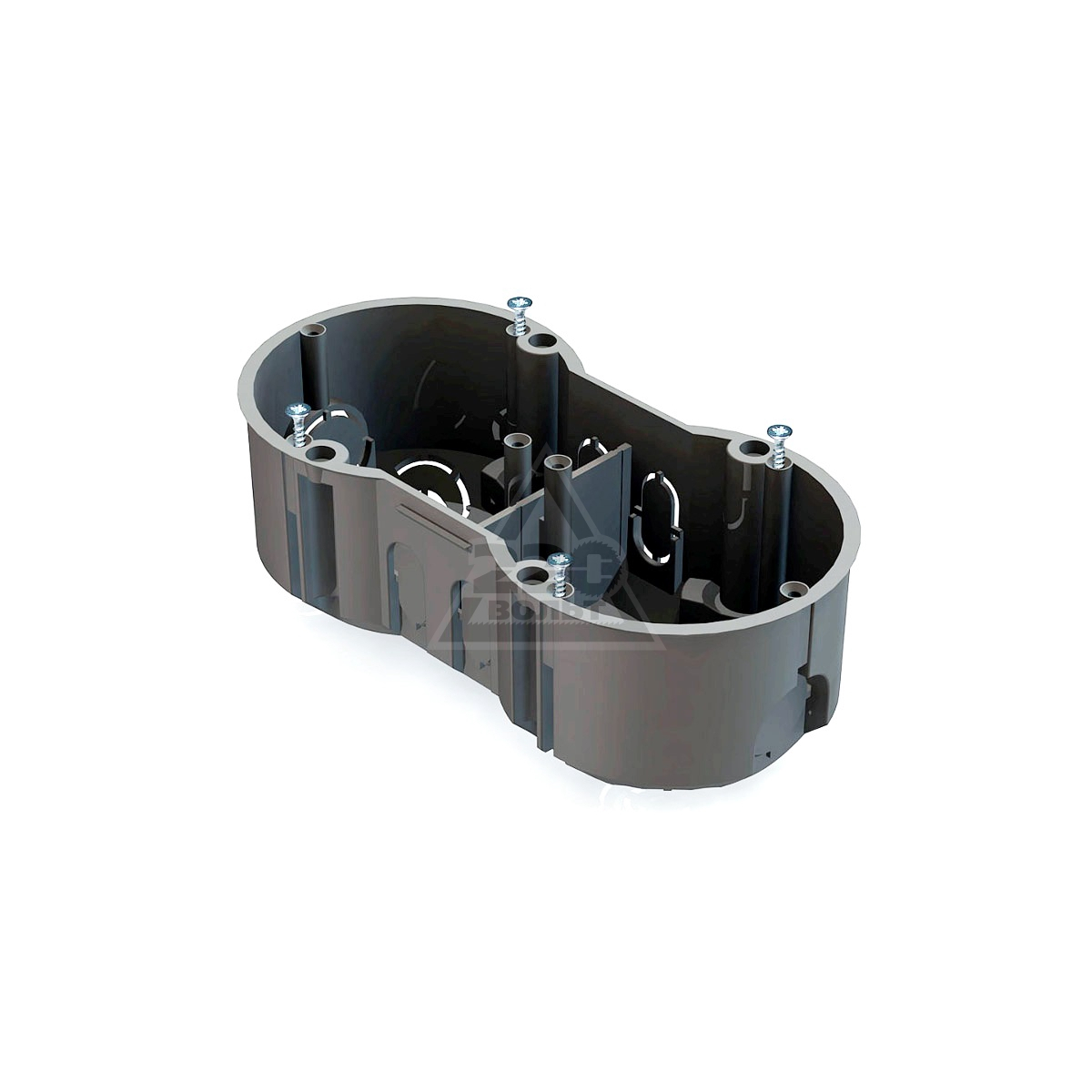

Установка двойного подрозетника

Если планируется монтировать две розетки в одной рамке, соответственно, устанавливают два подрозетника. Стыкуют их между собой с применением соединителя («бабочки»). Сбоку в коробах размещены специальные пазы, куда они вставляются. Так собирают ряды из 2-6 и более подрозетников.

Как смонтировать двойной подрозетник:

Выполнить разметку: вымерять расстояние от пола, при помощи строительного уровня провести горизонтальную полосу на стене.
Приложить к полосе соединенные уже между собой подрозетники, отметить центр каждого короба.
С использованием любого метода выполнить отверстия в бетоне.
Соединить отверстия между собой (для помещения соединителя подрозетников) – лучше всего прорезать болгаркой.
Опустить в одну из ниш по штробе провод, провести его в один подрозетник, потом в другой так, как это делается при монтаже одного короба.

Единственная особенность в монтаже двух подрозетников – строгое выравнивание их по уровню (особенное внимание нужно обратить при фиксации гипсом). Чем больше подрозетников в ряду, тем труднее их выставить идеально.

Правильно подобранные и качественные, смонтированные по правилам подрозетники станут гарантией безопасной и долговечной эксплуатации электросети. Москва и регионы предлагают достаточно большой выбор изделий, поэтому найти идеальный вариант для конкретного помещения не составит труда.

диаметр и параметры изделий для скрытого монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Для монтажа и безопасной эксплуатации электроустановочного оборудования используется подрозетник: диаметр этого элемента, его глубина и другие параметры зависят от типа поверхности, с которой предстоит работать. Эта статья поможет разобраться в существующих видах монтажных коробок и научиться подбирать изделия оптимальных размеров для стен из бетона, гипсокартона и других материалов.

Размеры подрозетников могут различаться в зависимости от предназначения и материала изготовления

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

выключатели;
регуляторы и панели управления для настройки электрических приборов;
клеммные колодки;
диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

ДВП;
фанера;
ДСП;
вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

Круглыми – изделия универсального назначения, самые востребованные.
Квадратными – отличаются большей вместительностью.
Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика

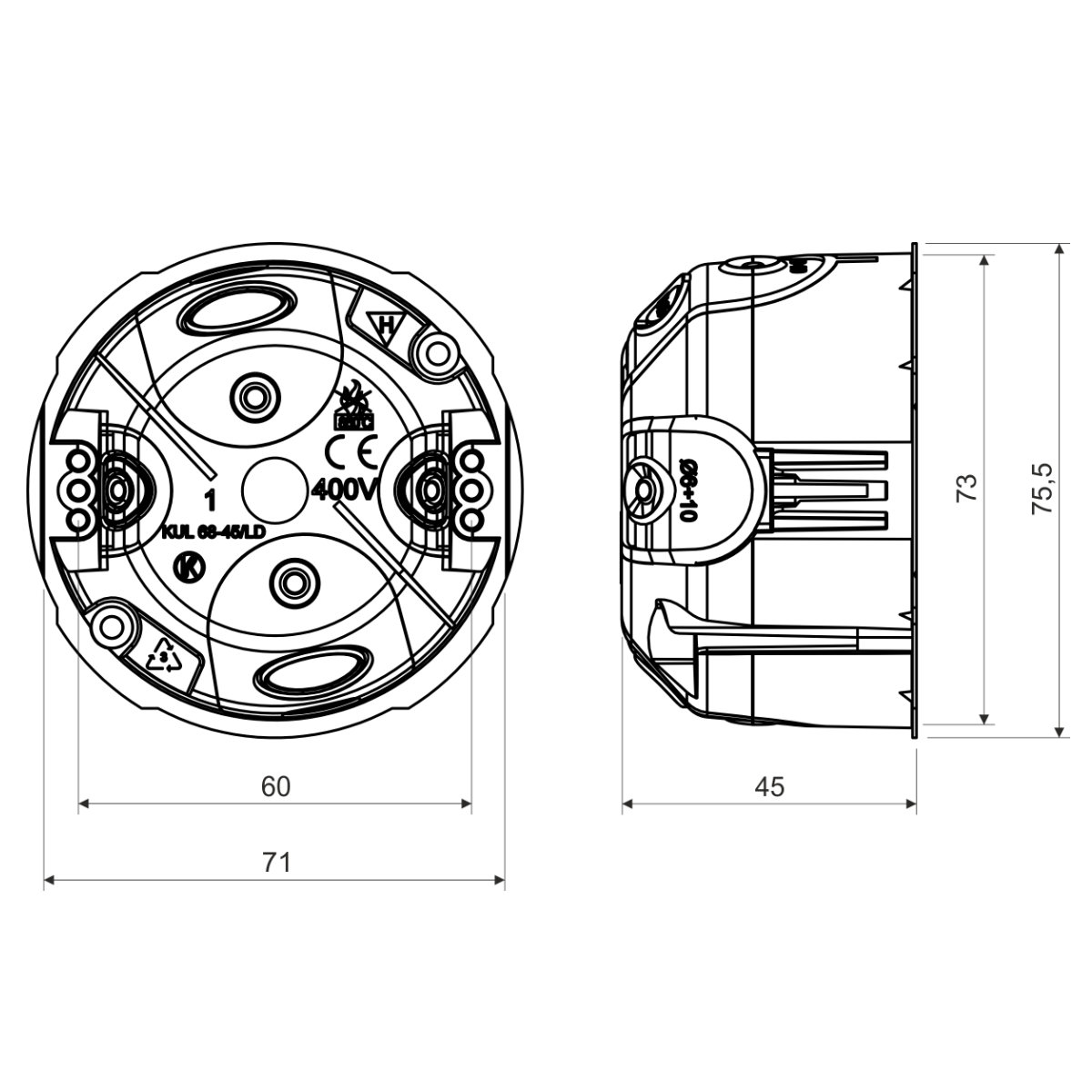

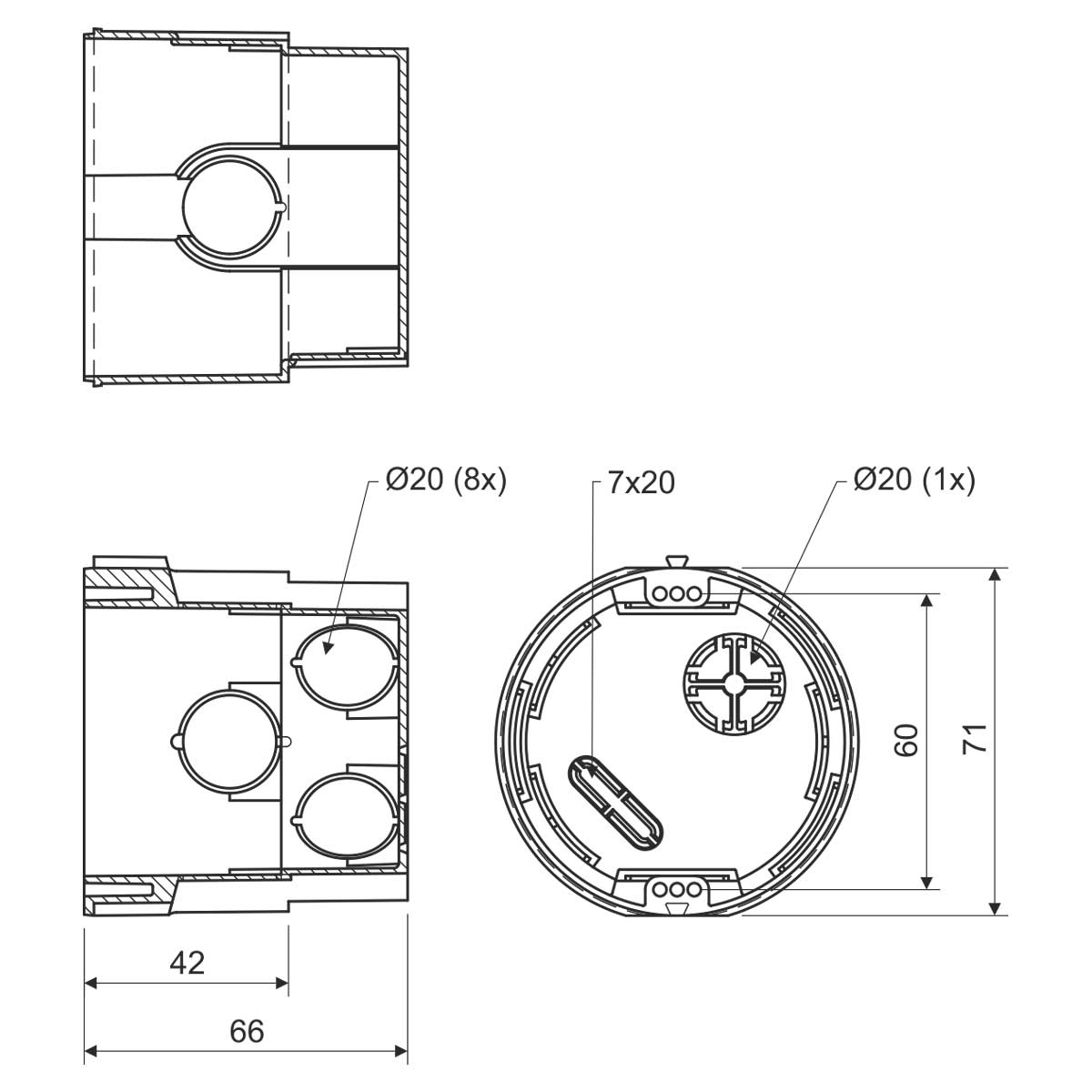

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Стандартные размеры круглого подрозетника

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

Высота.
Ширина.
Глубина.
Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание! Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

полнотелые стены;
гипсокартонные перегородки;
плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки

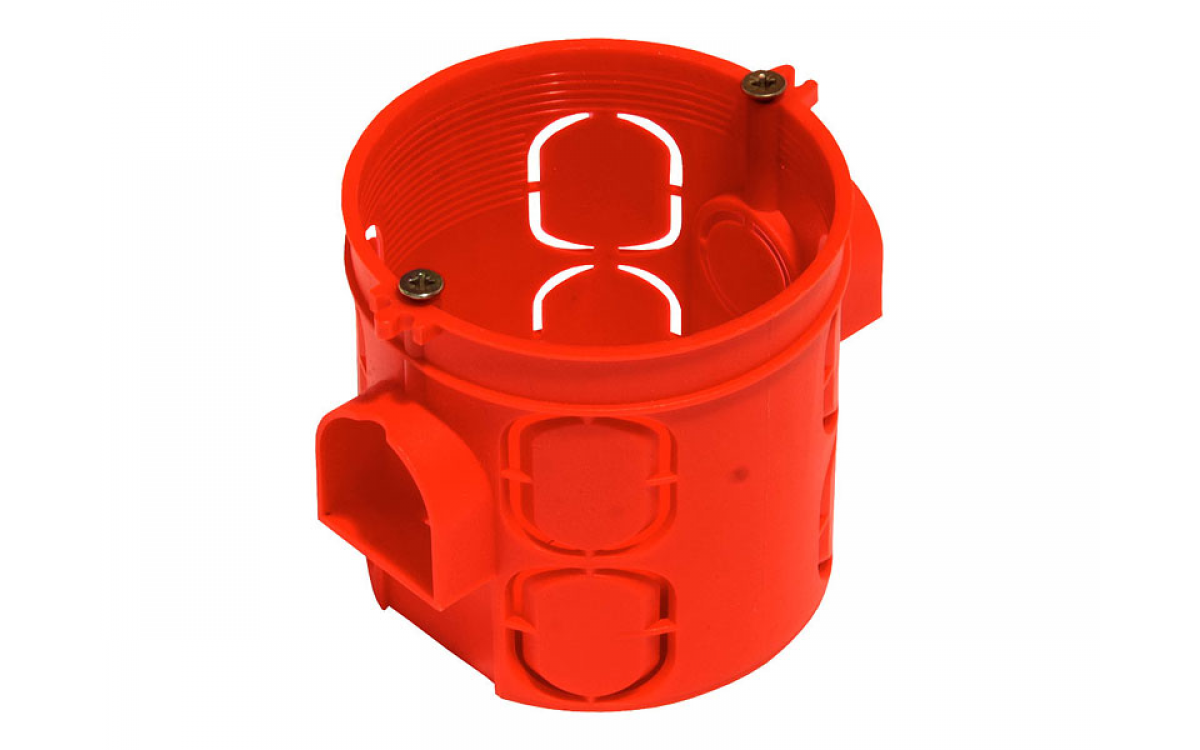

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение. Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Статья по теме:

Датчики движения для включения света: верный способ экономии электроэнергии
Характеристика устройства. Разновидности приборов по разным критериям. Алгоритм установки датчика. Популярные модели. Светильник с ДД.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум. Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Монтаж подрозетников в бетонную стену

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм

Установочные коробки для монтажа плинтусных розеток

Установочные коробки для монтажа розеток в плинтус выпускаются в виде готовых модулей. Их параметры подогнаны под общепринятый стандарт. Можно не волноваться, что розетки или другие коммутационные устройства не подойдут по размеру. Эти изделия имеют особую конфигурацию, благодаря чему они устанавливаются поверх плинтуса. Задняя часть крепится к несущей стене или гипсокартону.

Форма и цвет этих изделий могут быть разными. Чтобы установочная коробка не привлекала внимания и не выбивалась из общей картины, желательно подбирать расцветку в соответствии с отделкой стен и дизайном самой розетки.

Установка таких коробок выполняется так же легко, как монтаж розеток накладного типа. Для этого нужно организовать в плинтусе небольшой промежуток. Его размер должен соответствовать величине задника коробки. Ширина крепежной части варьируется в пределах 65-85 мм. Максимальная глубина такого стакана составляет 25 мм. В канал следует проложить силовой кабель и прикрутить коробку к стене с помощью шурупов.

Важно! Нужно убедиться, что подрозетник прочно и надежно закреплен к стене. В противном случае этот модуль вместе с содержимым будет отрываться каждый раз, когда штекер выдергивается из розетки.

Монтаж коробок для плинтусных розеток в кирпичной стене

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Как правильно выбрать коронку для подрозетника

Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.

Распространенные виды напаек:

Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.

Выбор коронки для подрозетника зависит от материала, из которой построены стены

Обратите внимание! Коронки с алмазным напылением, в отличие от карбидно-вольфрамовых и твердосплавных, не разрушаются при попадании на арматуру. Они пригодны для ее нарезки.

Оптимальный диаметр коронок для подрозетников в стенах из разных материалов

Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.

Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.

В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.

Размеры коронок соответствуют стандартным габаритам подрозетников

С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.

В качестве отделки для стен из кирпича используется:

вагонка;
гипсокартонные листы;
штукатурка и т.п.

Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.

Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.

Для сверления отверстий в бетонных стенах используются специальные инструменты и насадки

Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки

очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.

Монтажные коробки

Особенности подрозетников (коробок монтажных)

Подрозетник — электроустановочное изделие, необходимое при монтаже или замене розетки. Иначе подрозетник называется «коробкой монтажной».

Основное предназначение подрозетника — надежное закрепление розетки в стене. В деревянных постройках коробки монтажные также служат для предотвращения возникновения пожаров и их распространения в помещении. Данные изделия бывают различными по конструктивным особенностям, размерам и материалу изготовления.

Материал изготовления подрозетников

Коробки монтажные в зависимости от материала изготовления применяются в различных сферах. На сегодняшний день существуют подрозетники из пластика и металла.

Пластиковый подрозетник — изделие наиболее популярное, а современные технологии позволяют делать его негорючим. Последняя особенность дает возможность применения в деревянных поверхностях. Металлические подрозетники вытесняются пластиковыми, поскольку являются электропроводными, а это крайне опасно.

Также существуют и деревянные изделия, которые используются в основном в монтаже открытой проводки, т.е. при установке розетки на стене. На сегодняшний день данный способ исполнения не является популярным.

Подрозетники: особенности конструкции, установка и размеры

Одним из основных отличий множества подрозетников является сама конструкция. Например, одним из видов коробки монтажной является пластиковый стакан, который предназначен для монтажа в гипсокартон и бетон. Отличительной характеристикой изделий являются специальные прижимные лапки, выполняющие роль дополнительного фиксатора стакана в поверхности.

Традиционные коробки монтажные из пластика применяются для установки в бетон и газобетон, в кирпич и пеноблоки. Основательно зафиксировать изделие в отверстии можно при помощи использования алебастра, который накладывается в проем.

Установка подрозетников бывает двух типов: открытая и закрытая. Подрозетник для открытой установки монтируется на плинтусе в ситуации необходимости проведения электропроводки в нем.

Скрытые подрозетники те, что имеют распорные лапки и устанавливаются в углублении.

Форма коробок монтажных также может быть абсолютно различной: круглые, квадратные, овальные. Самым часто используемым является круглый тип подрозетников, но в специфических ситуациях необходимо использование квадратной коробки, которая отличается особой вместительностью. Изделия овальной формы незаменимы в одновременном подключении двойной розетки или же розетки и выключателя.

Существуют составные конструкции подрозетников, которые применяются в установке блоков розеток. Для этого необходимы специальные соединители, позволяющие объединить до пяти коробок монтажных в единое целое.

Подрозетники также различаются глубиной стакана. Изделия бывают узкими, углубленными и стандартными. Конкретный вид коробки монтажной соответствует конкретной ситуации. Например, глубокие подрозетники применяются в монтаже электрической проводки без использования распределительных коробок. То есть, в данном случае подрозетник будет выполнять функции распредкоробок.

Стандартными размерами коробок монтажных являются габариты 68см на 45см, при этом внутренние размеры несколько меньше 65см на 40см. Глубина узких подрозетников – 25мм, а углубленных – 80 мм. Диаметр может быть различным. Размеры монтажных коробок квадратной формы варьируются, в зависимости от производителя. Самыми популярными параметрами являются 70 мм на 70 мм.

Ассортимент подрозетников на современном рынке очень широкий, что дает большой выбор, исходя из ваших предпочтений и особенностей ситуации.

Приобрести подрозетники от известных и надежных производителей Вы можете в торгово-выставочной сети «Планета Электрика».

размеры, виды, какой лучше выбрать

Установка розеточной сети — операция ответственная. От качества выполненных работ зависит не только комфорт, но и безопасность. Все помнят, как в гостиницах и квартирах советской постройки, вслед за вынимаемой вилкой, из стены вываливалась розетка. Кроме опасности касания токоведущих контактов, существовал риск короткого замыкания: металлический подрозетник фактически являлся единственно возможным решением тех лет. При перекосе, или разбалтывании розетки, контакты часто замыкались о стальной корпус. Последствия описывать нет необходимости: в лучшем случае перегорали пробки. А если вместо предохранителей установлен так называемый «жучок», так и до пожара недалеко.

Причина проблемы банально проста. Цилиндрические подрозетники с гладкими стенками внутри, не могли удерживать распорные крепления розетки.

Сегодня металлические коробки практически не устанавливаются, по крайней мере в стенах из негорючих материалов. Единственная область применения — это деревянные дома. В стены из бруса или бревен монтируются только коробки из материалов, не поддерживающих горение — в идеале из металла.

Но современные металлические подрозетники имеют иную конструкцию. На стенках имеются концентрические ребра, за которые надежно удерживаются распорные крепления розеток.

Коробки устанавливаются в деревянные стены так же просто, как и в бетонные. Высверливаются отверстия без зазоров, коробки утапливаются в них, и крепятся на саморезы в донышко.

Разумеется, в металл прячется и силовой кабель, для этого в деревянных стенах необходимо прорезать пазы. Это касается лишь скрытой установки.

Подрозетники для бетона, кирпича и камня

При организации розеточной сети в каменных или бетонных стенах, вопрос: «какие подрозетники лучше?» не возникает. Все коробки выполнены из пластика, и они монтируются на быстросохнущие смеси (гипс, алебастр). Требований по форме, глубине и конструктивному исполнению нет. Но существует один общепринятый стандарт: диаметр подрозетника для бетона составляет 68 мм.

Это связано с тем, что при отливке стандартных панелей для стен, в них уже есть каналы для силового кабеля и углубления под розетки соответствующего диаметра.

Точнее сказать, стандарт работает наоборот: диаметр для посадочных коробочек розеток и выключателей существует вне зависимости от материала стен. Просто к нему привязаны строительные нормы и правила.

Стандартная глубина подрозетника для бетона составляет 41–45 мм. Этого достаточно для монтажа любых видов розеток или выключателей.

Почему выбран такой размер? Во-первых, минимальная толщина перегородок в помещении (не путать с несущими стенами) составляет 80–100 мм. Розетки на внутренних стенах часто проектируются на одном уровне, с двух сторон стены, и с общим силовым кабелем. Чтобы посадочные коробочки помещались, их общая глубина не может быть больше 90 мм.

При установке в несущих стенах такого ограничения нет, поэтому можно устанавливать не только стандартные, но и глубокие подрозетники.

Для чего это нужно

Устанавливается розетка для телевизионного кабеля, или Ethernet. В этом случае, подводящий внутренний провод должен изгибаться по достаточно большому радиусу. Стандартной глубины не хватает, применяется увеличенная посадочная глубина: 61 мм
В подрозетнике монтируется некая электронная схема, которая располагается в дополнительном объеме. Либо используется нестандартный модуль розетки или выключателя. Для этого нужен простой удлиненный корпус.«Лишних» 15–20 мм обычно хватает для размещения дополнительных модулей.
Еще один вариант использования глубоких подрозетников — двойное назначение коробки. Иногда, для экономии материала, и придания эстетического вида отделке, применяется технология «невидимых» распаечных коробок. Для этого используют двух ярусные подрозетники (можно создавать такие конструкции и под выключателями).На нижнем «этаже» выполняется расключение силового кабеля. То есть, под розеткой располагается полноценная распределительная коробка. Разумеется, и магистральный кабель в этом случае укладывается глубже, чем обычно. А верхний ярус используется для монтажа розеток или выключателей.Между полостями может быть перегородка из диэлектрика, которая легко удаляется при необходимости ремонта или простого доступа к распаечной коробке.

Сборные конструкции

Практически все производители розеток и выключателей предлагают многокорпусные решения, выполненные под одной декоративной панелью.

Как в таком случае монтировать подрозетники? Если устанавливать одиночные коробочки в ряд, можно ошибиться на несколько миллиметров, и закрепить многоместную конструкцию будет невозможно.

В магазинах предлагаются различные варианты решения:

Подрозетник для двойной (или более) розетки в одном объеме.Преимущество такого решения в том, что посадочные места для блоков розеток или выключателей подогнаны идеально. После установки подрозетника, вы получаете монолитную конструкцию.Недостаток — при сверлении отверстий в бетонной стене, выполняется больше работы — необходимо создавать овальное углубление. Кроме того, если монтировать такой блок в тонкой перегородке (80–100 мм), вы нарушаете прочность стены.
Наборные конструкции. Можно сказать, что это стандартное решение для электромонтажа. Практически все одиночные подрозетники могут собираться в «гирлянды» из любого количества модулей. Главное, чтобы все элементы были от одного производителя, и одной серии.
Преимущество в том, что вы просто покупаете партию таких коробочек, а затем комплектуете хоть одиночные, хоть пятерные модули. Кроме того, отверстия в стене не требуют масштабной доработки: достаточно вырубить шлямбуром переходы для проводов. Недостаток есть, правда несущественный. Необходимо строго выдерживать горизонтальную линию установочных винтов, иначе трудно будет подгонять длинные блоки.

Форма коробочек не имеет принципиального значения. Круглые подрозетники легче устанавливать, поскольку отверстия под них высверливаются обычной дрелью с коронкой. Однако подрозетники квадратной формы также пользуются спросом. Если материал стены позволяет вырезать прямоугольное отверстие без лишних затрат — устанавливайте именно такие коробочки. В них проще разместить длинные провода.

С точки зрения установки розеток или выключателей — никаких сложностей не возникнет. Посадочные места стандартные как для круглой, так и для квадратной формы.

Напольные подрозетники

Довольно часто возникает ситуация: в помещении сделан ремонт, все розетки и выключатели спланированы, установлены, а вам вдруг понадобилось подключить электрооборудования вдали от существующей точки питания. Разумеется, для этого существуют удлинители с тройниками, или даже с пятью розетками в одном корпусе. Но такое решение вынуждает прокладывать кабели на виду, что безусловно портит эстетику и дизайн помещения.

Если половой плинтус имеет каналы для прокладки кабеля, силовую проводку можно спрятать. Есть более-менее изящное решение: закрепить корпус удлинителя или накладные розетки непосредственно над плинтусом, а кабель проложить в штатной нише.

Но такой способ годится лишь в случае, когда точку подключения можно спрятать за шкаф, стол, или стойку с аппаратурой.

Кстати, проблема касается не только электропроводки, гораздо чаще приходится выполнять разводку информационных линий: телевизионный кабель РК-75, или сетевой FTP Ethernet. В этом случае требуются специальные розетки, сетевым удлинителем не обойтись.

Куда монтировать розетки при организации проводки в плинтусе? Есть готовое решение: подрозетник для плинтуса.

Это готовые модули стандартного размера (в том смысле, что они подходят для монтажа любых розеток или иных коммутационных устройств). Форма коробки позволяет устанавливать их поверх плинтуса, с креплением к несущей стене или декоративному покрытию (например, гипсокартону).

Разумеется, форма и цвет могут быть любыми, для соответствия вашей отделке и выбранным розеткам.

Установка не сложнее, чем монтаж накладной розетки. В плинтусе организуется промежуток по ширине крепежного «задника» подрозетника.

В канале укладывается силовой или сигнальный кабель, коробка прикручивается к стене. Дальше работа по установке ничем не отличается от работы с обычным подрозетником.

Требование только одно: прочность крепления подрозетника должна быть такой, чтобы корпус вместе с розеткой не отрывался от стены при выдергивании розетки.

Видео по теме

Подрозетник по бетону размеры, установка и монтаж

Электрическая проводка обустраивается так, чтобы любые приборы включались максимально быстро и работали без проблем. Для этого обустраиваются и розетки, в специальных местах, разработанных заранее. Подрозетники нужны, чтобы детали соединялись друг с другом максимально безопасно. С их обустройством тоже связаны определённые нюансы. То же самое касается такого процесса, как установка подрозетников в бетон.

Виды подрозетников

По виду и способу монтажа современные подрозетники заметно отличаются от того, что применялось ранее. Форма и размеры, материалы изготовления таких конструкций тоже бывают разными. То же касается способов установки. Алмазные коронки по бетону, к примеру, работают далеко не всегда.

В зависимости от материала стен

Нас интересуют конкретно подрозетники для стен, изготовленных из плотных и твёрдых материалов. В том числе – из бетона. Тогда конструкция выглядит как стакан круглой формы, без каких-либо дополнительных элементов. Внутри стены его фиксируют, используя специальный раствор. Вмазывать подрозетники в поверхность стены достаточно просто.

Монтажные отверстия для подводки обычно размещаются в стенках или внутри днища такого стакана. Достаточно удалить перемычки, выдвинуть заглушку, чтобы монтаж конструкции прошёл удачно. У некоторых стаканов сбоку есть дополнительные крепёжные элементы, благодаря которым проще соединять друг с другом сразу несколько приспособлений. Монтаж подрозетника обычно предполагает объединение деталей в единый блок.

Форма

Подрозетники круглой формы стали самыми распространёнными среди покупателей вариантами. Для них просто подготовить отверстия в стенах, используя стандартные разновидности инструментов. В круглых подрозетниках можно монтировать только одну розетку, либо сразу несколько, когда они объединены в группы.

Квадратные формы используются не так часто, но у них есть свои определённые преимущества. Среди них – увеличенный объём, позволяющий спрятать провода в больших количествах. Такие изделия часто применяют, если монтируются системы для управления «умными домами». Глубина подрозетник для бетона выбирается тоже индивидуально.

Реализуются ещё овальные изделия, тоже с большим внутренним пространством. Подключение двойной розетки – самая удобная возможность, которая гарантирована подобной техникой. Устройства удобно монтируются в стенах, обеспечивают обустройство скрытой проводки. Сверление подрозетников в бетоне – не такой уж сложный процесс.

Есть ещё пластиковые накладки или мультибоксы. Их назначение – открытый монтаж на плинтус. Обычно выполняются в форме квадрата, для монтажа одной или нескольких розеток. По той же схеме может работать подрозетник lexel под бетон 71×47 мм.

Размеры для установочных коробок

Данные параметры подбираются в зависимости от будущих условий эксплуатации. 60-70 размеров – стандартные диаметры для вилок. 25-80 миллиметров – уровень глубины для большинства изделий. Встречаются варианты 68х80.

Что касается внешних габаритов, то они составят 45 на 68 мм. При этом надо учесть, что глубина будет иметь уровень 40 миллиметров, диаметр – 65.

Есть стаканы с увеличенными габаритами, когда диаметр составляет 60 миллиметров. Актуальный вариант для электропроводок, у которых отсутствуют распределительные коробки. И когда эти функции переносятся на подрозетники. Тогда размер 68 мм не играет особого значения.

Материалы изготовления

Негорючий пластик – подрозетники с такой основой встречаются на практике чаще всего. Подходят для стен из бетона, других композитных материалов. Есть металлические варианты изделий, но в настоящее время они практически исчезли с рынка. Глубокие подрозетники ничем не отличаются от аналогов.

Металлические подрозетники чаще можно встретить в деревянных домах. Основа – оцинкованный или цветной металл. Он даёт возможность завершить монтаж подрозетника согласно всем правилам и требованиям.

Подрозетники для бетона, чем отличаются от других?

Отсутствие прижимных планок – главная отличительная черта для подобных конструкций. Есть несколько выходов для проводки вместе с соединительными муфтами. Благодаря чему проще собрать несколько элементов в единый блок одновременно.

Отверстия для крепления – на торцевой части. От этого диаметр подрозетника для бетона не зависит.

Порядок действий по установке подрозетника в бетонную стену

Для монтажа подрозетников в бетонные поверхности понадобится следующий список инструментов:

Миксер для дрели. Применяется при затворении раствора.
Сухой раствор, массу которого выбирают в зависимости от предполагаемого объёма работ.
Ёмкость, где затворяют смесь.
Шпатель, наносящий смесь. Он потребуется и в том числе, если монтируют подрозетник lexel под бетон 71×47 мм.
Специальная коронка, у которой есть алмазные режущие кромки.
Коронка для сверления бетонных поверхностей. Обязательно – наличие хвостиков типа SDS Max, SDS Plus.
Зубила и молотки. Некоторые из них заменяются специальными лопатками, от этого подрозетник глубокий по бетону и кирпичу не страдает.
Бур для сверления стен в бетоне.
Электрический перфоратор, с соответствующими разъёмами. Без них невозможно понять, как установить подрозетник в бетон.

Подрозетник для бетона монтируют уже после того, как организована проводка. Иногда к месту установки прокладывают дополнительный кабель. Если стены бетонные – кабели прокладывают в каналах или штробах с прямоугольным сечением. Их вырезают внутри стен. Штроборез – специальный инструмент, который помогает решать эту задачу. Он оборудуется дополнительным окном, через которое удаляют пыль, которая легла на подрозетник для бетона.

Болгарка с алмазным рабочим инструментом – оптимальный вариант при самостоятельной работе. Недостаток – выброс пыли внутрь помещения.

Разметка

Первый шаг в любой работе – определение места, где будут устанавливаться изделия. На поверхности стены надо провести линии, как в горизонтальной, так и в вертикальной плоскостях. Благодаря этому будет проще найти так называемый центр для монтажа подрозетника в бетон.

70-72 миллиметра – расстояние между главными узлами, если речь идёт об установке нескольких отдельных коммутационных узлов, либо целого блока. Точные цифры зависят от рекомендаций того или иного производителя. Пластиковые коробки лучше заранее собрать в единый блок, тогда проще будет понять, какие размеры характерны для модуля. После этого проверяют разметку на корректность. Каждый может легко разобраться с тем, как установить подрозетник в бетонную стену.

Создание отверстий

Отверстие обычно производится с помощью алмазной коронки на сверле перфоратора. 70-75 миллиметров – стандартный диаметр для таких каналов. От типа монтажной коробки зависит решение по поводу того, насколько глубоким должно быть отверстие. Допускается использовать бур при выполнении работы, тогда можно будет сэкономить при монтаже подрозетника в бетон.

По периметру будущего посадочного гнезда сверлят все отверстия. Зубилом выбивают центральную часть. Главное – чтобы обеспечивалась посадка подрозетника заподлицо с поверхностью стены, учёт слоя штукатурки тоже обеспечен. Коронка для подрозетников по бетону со своей работой справляется хорошо.

Разновидности коронок

Будет проблематично создать отверстия в бетонных стенах, если не используются специальные приспособления.

Твердосплавные коронки

Напайки-зубья из твёрдого победитового сплава – вот основа, из которой создана такая коронка по бетону. Такое обустройство делает более лёгким продвижение по материалу. SDS-Plus и SDS-Max – варианты обустройства центральной части инструмента. Точное направление коронки обеспечивается центрирующим сверлом с твердосплавным наконечником. Тогда качественно обрабатывают любые подрозетники по бетону, размеры которых различаются.

Алмазные корончатые свёрла

Надёжные и долговечные изделия, которые облегчат работу даже при определённых осложнениях. Режущие сегменты с повышенной износостойкостью. Само сверление выполняется в безударном режиме. Благодаря этому отверстиям проще сохранять строгие геометрические формы. Алмазные оснастки будут целесообразным решением, если работы выполняется очень много. Коронка по бетону обеспечит технические свойства при любых обстоятельствах.

Болгарки и алмазные диски по бетону

В данном случае отверстие делается гораздо сложнее, потребуется использовать молоток и зубило, чтобы добиться нужного результата. Профессиональные алмазные инструменты нет смысла приобретать, если предстоят только разовые работы по бетону. Тогда подходят и самые простые коронки для подрозетников.

Если монтировать в высокопрочном бетоне, с арматурой

При появлении стальной арматурой разрешается перерезать имеющиеся препятствия. Перфоратор нужно перевести в режим безударной работы. Алмазные рабочие кромки срезают арматуру, выполненную из стали. Сверло по металлу или отрезной диск, установленный на болгарке тоже способствуют разрушению прута. В дальнейшем технология монтажа соответствует нормам, указанным раньше. Коронки для подрозетников тоже используют стандартные.

О некоторых распространённых ошибках

Подрозетники для бетона чаще всего связаны со следующими ошибками:

Монтаж подрозетников до того, как выполнена финишная отделка стен. Из-за этого возникают сложности с последующим выравниванием. Потом придётся вытаскивать подрозетники, заново их монтировать. Лучше использовать дополнительной слой штукатурки, он обеспечит безопасность.
Отсутствие переходных элементов при монтаже. Изоляция между материалами из-за этого отсутствует. Портятся сами подрозетники по бетону, размеры которых бывают разными.
Перекос розеточного блока в горизонтальной плоскости. Расстояние между центрами монтажных коробок тоже часто распределяется с ошибкой. Из-за этого появляются щели, потом поверхность требует дополнительной обработки.
Для фиксации подрозетников нельзя использовать монтажные разновидности пены. Есть негорючие пены класса B1, но прочность такого материала уступает стандартным решениям.

Главное – правильно выбрать коронки по бетону для различных материалов. Тогда работа принесёт нужный результат.

Диаметр подрозетника: размеры, глубина, межосевое расстояние

Устройство коронки для сверления бетона

Коронка – это короткий кусок трубы, в края которой встроены режущие элементы из твёрдосплавного материала: обычные или с напылением.

Обратный конец коронки по бетону закрыт фланцем, в котором есть хвостовик для зажима в патроне перфоратора или ударной дрели и крепёжный узел для центрирующего сверла. Оно необходимо для фиксации инструмента в пробиваемом углублении. Без него отверстие сместится в сторону или получится под углом к поверхности стены. Центрирующее сверло изнашивается быстрее, чем коронка и требует периодической замены.

Режущие элементы изготавливаются из разных материалов. Выбор типа напайки зависит от материала стены, мощности инструмента, цены и других факторов.

Самые распространённые из них:

Твёрдосплавные напайки. Наиболее распространённые из-за низкой цены. Самый подходящий материал для непрофессионалов, но выходят из строя при попадании на арматуру в железобетонных стенах и плохо подходят для бурения особо прочного бетона, например, в стенах ванных комнат панельных домов. Хорошо зарекомендовали себя при сверлении кирпичных стен;
С карбидно-вольфрамовым напылением. Сверлят все материалы, в том числе кафельную плитку. Имеют хвостовик для зажима в патрон электродрели. Разрушаются при попадании на арматуру и другие металлические элементы;
С алмазным напылением. Такое напыление из технических алмазов аналогично напылению на кругах для резки бетона. Алмазные коронки стоят дорого, но оправдывают свою цену при больших объёмах работ. Способны резать арматуру и работать в самых сложных условиях.

Совет. Не следует приобретать дешёвый инструмент низкого качества. Он выходит из строя через несколько дырок.

Размер коронки для розеток и выключателей

Все бытовые приборы устанавливаются в монтажные коробки, которым необходимо углубление диаметром 68 мм и глубиной 45 мм. При установке выключателей и розеток в одном ряду под общей декоративной панелью центры коробок находятся на расстоянии 71 мм.

Для прокладки труб, кабелей и других целей применяют коронки соответствующих размеров.

Как сделать отверстия под розетки в бетоне и кирпиче

Перед началом работ в коронке закрепляется болтами центрирующее сверло. Это победитовое сверло, предназначенное для использования в ударной дрели. После этого в коронку вкручивается хвостовик.

Важно! Все соединения должны быть зажаты, иначе инструмент может выйти из строя и даже травмировать работника.

Отверстие под розетку в бетоне выполняется только перфоратором – в ударной дрели недостаточно мощности удара для проделывания отверстий в бетонных стенах. Мощности ударной дрели достаточно только для кирпичных и гипсокартонных перегородок.

Перед тем, как просверлить отверстие, на стене отмечается центр дырки. В эту метку устанавливается центральное сверло, и начинается сверление. Режим работы электроинструмента при этом – “удар с вращением”.

Важно! Работать необходимо в защитных очках.

После завершения сверления инструмент вынимается из стены, а оставшийся материал выбивается. В бетоне для этого в перфоратор в режиме “удар без вращения” устанавливается пика или зубило, а в кирпиче – достаточно обычного зубила и молотка.

Важно! При работе коронка нагревается, поэтому после каждого сверления ей необходимо остыть.

Необходимый инструмент

Многие видели отверстия под розетки. А потому знают, что они бывают двух типов — либо круглой, либо прямоугольной формы. Естественно что для каждого вида отверстия используются разные инструменты, которые сейчас будут перечислены.

Для вырезания отверстия круглой формы прекрасно подойдут электрический лобзик и дрель. Правда, дрель нужна не обычная, а со специальными насадками, которые не будут скользить по плитке и сделают идеальный круг. Такая насадка прямо так и называется: «коронка для подразетника». Наиболее подходящим инструментом тут является дрель. Так же под такие цели подойдёт «балеринка».

Для вырезания отверстия прямоугольной формы также подойдут электрический лобзик и болгарка, так как с их помощью можно сделать отличное отверстие прямоугольной формы.

Выбор варианта сверления

Выбор, каким инструментом будет проходить сверление, зависит от нескольких факторов. Самый первый — есть ли подходящий электрический инструмент в наличии. Понятное дело что если его не будет, то и воспользоваться им не получиться. Второе — находится ли плитка на стене или нет. К примеру, электрическим лобзиком достаточно просто высверлить подходящие отверстие в плитке пока она не приклеена. Но если плитка уже на стене — лобзик практически бесполезен.

Также то, какой инструмент будет использован, зависит от того, какое отверстие нужно проделать в дыре. Если маленькое и круглое — вполне подойдёт и дрель с подходящей насадкой. Если нужна большая и квадратная — подойдёт либо электрический лобзик, либо болгарка.

Общие сведения о монтажных коробках: размеры и виды подрозетников

розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

выключатели;
регуляторы и панели управления для настройки электрических приборов;
клеммные колодки;
диммеры, контролирующие интенсивность света.

Какими бывают подрозетники: виды и классификация изделий

Металлические подрозетники используются только для деревянных стен.

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

ДВП;
фанера;
ДСП;
вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

Круглыми – изделия универсального назначения, самые востребованные.
Квадратными – отличаются большей вместительностью.
Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Квадратный подрозетник имеет более вместительное внутреннее пространство.

Какие параметры имеет подрозетник: диаметр и общие габариты

Стаканы для розеток изготавливаются из специального негорючего пластика.

Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

У квадратных коробок габариты определяются по следующим параметрам:

Высота.
Ширина.
Глубина.
Межцентровое расстояние.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Обратите внимание!Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов.

Увеличенная глубина подрозетников может достигать 80 мм.

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Подрозетники конкретных производителей

Каждый производитель немного варьирует размеры вокруг стандартных. Если проводится электрика конкретного бренда — то лучше использовать их же подрозетники.

Schneider Electric

Стандартный подрозетник Шнейдер Электрик диаметром 65 мм и глубиной 45 мм. Производится в России, достаточно доступный вариант.

Hegel

Ещё один русский производитель из Тамбова. Стандартный подрозетник Хегель достаточно крупный — диаметром 68 мм с глубиной 60 мм. Отлично подходит для переключателей и сложных диммеров.

LeGrand

Дорогие подрозетники Легранд французского производства — настоящие гиганты. Внешний диаметр 70 мм и глубина 65 мм. Однако, есть несколько типов подрозетников LeGrand, в том числе стандартные с диаметром 68 мм и двумя глубинами — на 40 и на 60 мм. Для установки групп они подходят лучше.

Разновидности коробок для розеток по способу установки

Стаканы могут устанавливаться в такие типы поверхностей:

полнотелые стены;
гипсокартонные перегородки;
плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки.

Для чего выполняется монтаж глубоких подрозетников в бетоне

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы.

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм.

Составные конструкции и тройные розетки в один подрозетник

Тройные подрозетники используются для монтажа розеток двух типов:

С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

Выключаем свет в щитке.
Проверяем отсутствие напряжения включением лампочки.
Снимаем крышку, выкручиваем розетку.
Отсоединяем провода.
Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Монтаж коробки в бетонные и кирпичные стены

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал.

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нежелательно ставить розетку на стыке двух или четырех плиток. При формировании гнезда таким образом прочность керамики снижается. Плитки на стене могут треснуть.

Установка блока подрозетников

Для того, чтобы установить сразу блок подрозетников, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояние между центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой, диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. В одиночном они удаляются, чтоб занимать меньше пространства.

Подгоняем отверстие под размер подрозетника

Приготовление гипсового раствора

В приготовлении пасты используют строительный/медицинский гипс, алебастр.

Этапы приготовления пасты:

Сухой гипс насыпается в подготовленную (сухую и чистую) емкость.
Постепенно в смесь вливается порционно вода, с постоянным перемешиванием до достижения сметанообразной густоты.
Раствор нужно использовать быстро – буквально через несколько минут он начинает твердеть, а уже через 5-10 минут станет непригодным для работы.

Установка и фиксация коробки

Процесс монтажа подрозетника в бетон:

Удаление острым ножом заглушки на задней части короба (отверстие для провода) по разметке, которую указывает производитель. В некоторых изделиях заглушку можно легко выдавить. Если нужно, отверстие увеличивают до нужного в соответствии с параметрами кабеля.
Введение кабеля в подрозетник с запасом минимум в 2-3 миллиметра (для закладки слоя пасты, гарантирующей надежную фиксацию всей конструкции).
Подгонка отверстия и подрозетника по размерам, очищение ниши от пыли, мусора.
Смачивание поверхности отверстия водой, выжидание 3-5 минут, потом приготовление и закладка гипсового раствора шпателем.
Плотная установка подрозетника в отверстие, закрепление установочной коробки на месте.
Выжидание времени полного высыхания раствора, обработка зазоров, удаление излишков высохшей смеси внутри корпуса.

Установка двойного подрозетника

Как смонтировать двойной подрозетник:

Выполнить разметку: вымерять расстояние от пола, при помощи строительного уровня провести горизонтальную полосу на стене.
Приложить к полосе соединенные уже между собой подрозетники, отметить центр каждого короба.
С использованием любого метода выполнить отверстия в бетоне.
Соединить отверстия между собой (для помещения соединителя подрозетников) – лучше всего прорезать болгаркой.
Опустить в одну из ниш по штробе провод, провести его в один подрозетник, потом в другой так, как это делается при монтаже одного короба.

Монтаж на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Правильно установленный подрозетник остается неподвижным в своем гнезде. Это обеспечивает дальнейшую полноценную фиксацию и точки питания.

Заключение

Несмотря на «зоопарк» производителей, в электрике уже сложились свои стандарты, и ошибиться с размерами подрозетников практически невозможно. Даже без купленной фурнитуры можно сверлить места для подрозетников по стандартным расстояниям и не беспокоиться о том, что что-то не уместится.

Источники

https://amperof.ru/elektromontazh/rozetki/koronka-pod-rozetku-diametr.html
https://zen.yandex.ru/media/id/5ab4028148c85e41dd2e2e68/kak-v-plitke-vyrezat-otverstie-pod-rozetku-5de405d6d4f07a00ac1bdb7d
http://remoo.ru/elektrika/podrozetnik-diametr
https://domovod.su/finishing/elektrika/razmery-podrozetnikov/
https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/razmery-podrozetnikov.html
https://StrojDvor.ru/elektrosnabzhenie/diametr-podrozetnika/
https://1beton.info/maloetazhnoe/otdelka/podrozetniki-po-betonu

[свернуть]

Диаметр подрозетника, его размеры, особенности установки

Если в квартире, доме выполняется ремонт, то часто приходится устанавливать новые розетки, менять выключатели и даже электропроводку. В случае со стенами из бетона, кирпича сделать это бывает непросто. Важно правильно определить диаметр подрозетника, его размер, подобрать необходимые инструменты.

Среди того, что может потребоваться — специальная коронка для обработки бетонной поверхности. Такое оборудование подходит для сверления также и кирпичных стен, бетона с дополнительным армированием, камня, натурального и искусственного. Качественная коронка проникает в структуру материала на внушительное расстояние — до полутора метров.

Важно! От типовых сверл, предназначенных для обработки металла, древесины, лучше отказаться. Они не подходят, так как в подобных условиях быстро приходят в негодность.

Встроенный подрозетник на 3 розетки

Определяем диаметр

Если устанавливается тройная розетка в один подрозетник, важно правильно определить диаметр. Данные показатели обуславливаются размером, который имеет коронка, а также другими факторами:

Конструкция оборудования — диаметр, который имеет подрозетник, и его размеры. Зная данные характеристики, можно смело отправляться за покупкой нужной коронки;
Чтобы не ошибиться, желательно проверить, для каких подрозетников подходит определенная коронка;
Если речь идет о стандартных подрозетниках по бетону, то их размеры могут варьироваться, однако диаметр составляет 68 миллиметров. Все современные розетки, другое подобное оборудование соответствуют именно им. Таким образом, для сверления можно смело выбирать 68-миллиметровые коронки;
Оборудование с диаметром 70-75 миллиметров используются значительно реже.

Подрозетник и установочная крышка

С чего начать

Перед тем, как приступить к работе, следует собрать коронку, сделав это внимательно и тщательно — сначала фиксируется само сверло, при помощи болтов, затем — резьбовая чаша. Среди основных требований к сборке — плотность, отсутствие несостыковок. Пренебрежение этими рекомендациями может привести к деформации чаши или даже сверлильного элемента. В худшем случае, человек, выполняющий работу, может получить серьезную травму.

Затем можно приступать к процессу сверления с использованием перфоратора. Альтернативой перфоратору может стать дрель ударного типа. Обычная дрель не подойдет. Предварительно следует нанести разметку, по которой будет удобно ориентироваться. Кроме того, для каждого из элементов оборудования есть соответствующие правила по установке. Вот ряд стандартов, которых в своей работе стараются придерживаться современные специалисты:

В жилых помещениях — порядка 30 см от пола. Речь идет о евростандарте, и глубина подрозетника рассчитывается в соответствии с ним
Кухня — порядка 100 см от столешницы
Ванная комната со стиральной машиной — около метра от поверхности бытовой техники
Выключатели проходного типа — около 90 см от линии пола.

Важно! Приведенные стандарты не являются строгими правилами. Речь идет о рекомендациях.

Сдвоенный подрозетник для бетонных стен

Коррекция размера отверстия

Бывает так, что диаметр подрозетника для бетона совпадает с аналогичными показателями коронки идеально. В случае с глубиной могут быть отмечены несовпадения. Однако это легко исправить. Все, что нужно сделать — скорректировать глубину таким образом, чтобы подрозетник слегка проваливался в отверстие — не слишком сильно, буквально на несколько миллиметров. Запас нужен для того, чтобы в отверстие можно было поместить не только само оборудование, но и алебастр, другой фиксирующий раствор.

Работы рекомендуется выполнять, ориентируясь на следующую очередность:

После фиксации подрозетника аккуратно обрезается его выступающий участок — таким образом, элемент будет утоплен на нужную глубину и окажется на одном уровне с бетонной, кирпичной стеной. Конструкция будет выглядеть аккуратно
Для подключения к подрозетнику провода выполняется штроба — она должна располагаться вверху. Сделать ее легко при помощи перфоратора или даже обычной стамески — зависит от особенностей материала, из которого выполнена стена. Важно, чтобы провод располагался аккуратно
Подрозетник переворачивается, на нем нужно найти прорезь, в которую будет помещен провод. Оптимальный вариант — фиксация провода сзади. Таким образом, будет гораздо проще установить оборудование
Провод вставляется в подрозетник и в таком виде помещается в подготовленное ранее отверстие.

Важно! В отверстии должен быть предусмотрен запас, о котором говорилось выше.

Вас могут заинтересовать:

Советы по прикреплению подоконных плит к бетонному фундаменту

При строительстве новой конструкции очень важно надежно прикрепить элементы к фундаменту или бетонной плите с помощью подоконной плиты . Подоконник, также известный как подошва , представляет собой нижнюю горизонтальную часть стены или здания, к которой будут прикреплены вертикальные стойки.

Большинство подоконников изготавливается из пиломатериалов — обычно размером 2 «x 4», 2 «x 6», 2 «x 8» или 2 «x 10».

Перед началом работы

Для обеспечения надлежащей конструкции и безопасности важно определить, какая система крепления будет наилучшим выбором для крепления пластин порога.

Одним из методов крепления пороговых пластин является использование монтируемых анкеров, обычно называемых «J» -болты . Болты «J» представляют собой анкеры в форме буквы J с резьбой на конце, противоположном загнутому концу. Эти болты устанавливаются на место перед заливкой бетона.

Использование J-образных болтов обеспечивает наилучшие значения удержания, но может быть проблематичным для мастера из-за опыта, необходимого для сложных этапов установки.

J-образные болты должны быть установлены полностью перпендикулярно, в противном случае при попытке прикрепить пластину порога возникнут многочисленные проблемы. Также этот метод нельзя использовать при возведении конструкции, где есть уже существующий фундамент, например, при замене ветхого гаража.

Для менее сложных применений или для тех, у кого есть существующий фундамент, клиновые анкеры представляют собой тип бетонных анкеров, которые могут успешно использоваться с плитами порога. Этот тип анкера представляет собой анкер , установленный на месте, , что означает, что он помещается в бетон после того, как он полностью затвердеет.Эти крепления предназначены для использования только в твердом бетоне.

Клиновые анкеры доступны в диаметрах от 1/4 «до 1 1/4».

Длина клинового анкера полностью зависит от толщины скрепляемого материала. Чтобы определить необходимый размер анкера, важно ознакомиться с местными строительными нормами или проконсультироваться с инженером или архитектором. Также очень важно проверить значения выдержки, необходимые для вашего конкретного применения, поскольку качество бетона может сильно различаться.

Выбор клиновых анкеров требуемого размера

После определения требуемых значений удержания используйте ссылку на таблицу размеров клиновых анкеров , чтобы определить подходящий диаметр и длину клиновых анкеров.

Другие особенности использования клиновых анкеров:

Используйте клиновой анкер подходящей длины для конкретного применения.
Чтобы определить подходящую длину для конкретного применения, используйте следующее уравнение:
Минимальная глубина заделки для используемого диаметра.
Толщина скрепляемого материала, толщина гайки и шайбы равны минимальной длине необходимого клинового анкера.
Убедитесь, что анкер находится дальше минимального расстояния от края бетона. Практическое правило — минимум пять диаметров анкера от неподдерживаемого края бетона.
Например, если ваш клиновой анкер имеет диаметр 1/2 дюйма, он должен быть установлен на расстоянии минимум 2 1/2 дюйма от неподдерживаемого края.
Определите марку стали и / или покрытие клинового анкера, необходимое для конкретного применения.Клиновые анкеры доступны в трех вариантах отделки: оцинковка, горячее цинкование и нержавеющая сталь.

Полезный совет: Важно помнить, что диаметр отверстия равен диаметру анкера. Эта информация повлияет на значения удержания ваших клиновых анкеров.

Пошаговые инструкции

Бетонные клиновые анкеры теперь можно легко установить:

Отметьте на бетоне, где будут просверлены отверстия.
Помните, что анкеры должны располагаться на расстоянии не менее пяти диаметров анкера от любого неподдерживаемого края, и между любыми двумя анкерами должно быть не менее десяти диаметров анкера.
Просверлите отверстия перфоратором с помощью сверла по камню с твердосплавным напылением. Диаметр отверстия должен быть таким же, как у клинового анкера.
Очистите отверстие от мусора с помощью сжатого воздуха, профессионального пылесоса или металлической щетки.
Перед тем, как вставить клиновой анкер в отверстие, обязательно установите шайбу на головку и навинтите гайку на пару оборотов.Не полностью закручивая гайку, резьба клинового анкера защищена.
Осторожно установите подоконник в правильное положение и вставьте клиновые анкеры в каждое отверстие через пластину подоконника.
Забейте анкеры в каждое отверстие, убедившись, что они установлены на нужную глубину и надежно зафиксированы. Это будет опорная плита, на которую позже в процессе ремонта будут помещены шпильки. Надежное размещение важно для общей безопасности конструкции.
Используя динамометрический ключ, затяните каждую гайку, чтобы гарантировать, что они затянуты с требуемым крутящим моментом.

Окончательные проверки

При использовании клиновых анкеров для бетона важно помнить:

Клиновые анкеры очень эффективны, когда бетон находится в хорошем состоянии и соблюдаются минимальные расстояния до кромок и межосевое расстояние. до значений удержания клинового анкера.
Диаметр отверстия равен диаметру анкера при использовании твердосплавных коронок стандарта ANSI.
Допуски стандартных бит ANSI специально согласованы для работы с клиновыми анкерами.

Наконец, клиновые анкеры имеют требуемый крутящий момент. Просмотрите эту важную страницу с технической информацией о анкере , чтобы определить диаметр анкера, который будет использоваться для диапазона требуемых значений крутящего момента.

Изд. Примечание: Эта функция была предоставлена Concrete Fastening Systems, Inc.: http://www.concretefasteners.com.

Geberit 111.335.00.5 Встраиваемая система DuoFix со скрытым резервуаром Sigma для конструкции стены 2×6 — резервуары для туалетной воды

Я переделывал ванную комнату под небольшую дамскую комнату и начал смотреть на подвесные унитазы, потому что мне нужно было как можно больше свободного пространства.

Я пытался выяснить разницу между всеми системами унитазов — Toto, Geberit, Duravit Kohler и т. Д. Я видел этот конкретный бак, рекомендованный Amazon, с унитазом Toto, на который я смотрел, и сначала забеспокоился о проблемах совместимости.В конце концов, он выглядит перекрестно совместимым со многими системами, на которые я смотрел. Главное, что вам нужно выяснить, это использовать ли ваше обрамление 2×6 или 2×4 и выбрать правильную раму резервуара. Зайдите на сайт Geberit и посмотрите их список совместимых туалетов.

2×6 настенные стойки: Geberit 111.335.00.5 Скрытая рама для переноски для унитаза с баком двойного слива UP320
Настенные стойки 2×4: Geberit 111.728.00.1 Скрытая рама для переноски унитаза с баком двойного слива UP720

Многие люди беспокоятся о том, чтобы иметь туалет система резервуаров в стене.Учитывая, что большинство деталей отлито под давлением, вероятность утечки в этих резервуарных системах невелика. Детали, к которым вам нужен доступ, скрыты за панелями смыва, что означает, что вы можете получить к ним доступ в любое время.

Этот унитаз не поставляется с дополнительными деталями, которые могут вам понадобиться.

1) Собственно промывочная пластина. Думаю, это для того, чтобы вы могли выбрать, какой стиль / цвет вы хотите. Они довольно дорогие!
2) Комплект для подключения чаши звукоизоляции (Geberit 156.050.00.1 Соединительные комплекты и аксессуары чаши для звукоизоляции). Поскольку это просто звукоизоляционная пена, я подумал, что она должна была идти вместе с держателем стены унитаза. Поскольку я очень спешил с установкой и у меня не было этого комплекта, я просто разрезал несколько листов пенопласта и набил их за унитазом для звукоизоляции. Пока вроде работает нормально, не шумно
3) Подключение труб и т. Д.

Я очень рекомендую посмотреть видео по установке на Youtube.Они мне очень помогли.

Если вы смотрите на эти типы унитазов, то знаете, что это дорогие системы, но в этом ценовом диапазоне эта марка кажется лучшей из всех.

% PDF-1.4
%
1465 0 объект
>
эндобдж
xref
1465 237
0000000016 00000 н.
0000005115 00000 п.
0000005345 00000 п.
0000005499 00000 н.
0000010745 00000 п.
0000010923 00000 п.
0000011010 00000 п.
0000011098 00000 п.
0000011216 00000 п.
0000011328 00000 п.
0000011390 00000 п.
0000011584 00000 п.
0000011646 00000 п.
0000011758 00000 п.
0000011934 00000 п.
0000012094 00000 п.
0000012156 00000 п.
0000012276 00000 п.
0000012386 00000 п.
0000012551 00000 п.
0000012613 00000 п.
0000012741 00000 п.
0000012840 00000 п.
0000013008 00000 п.
0000013070 00000 п.
0000013176 00000 п.
0000013291 00000 п.
0000013457 00000 п.
0000013519 00000 п.
0000013636 00000 п.
0000013740 00000 п.
0000013911 00000 п.
0000013973 00000 п.
0000014083 00000 п.
0000014209 00000 п.
0000014378 00000 п.
0000014440 00000 п.
0000014551 00000 п.
0000014693 00000 п.
0000014858 00000 п.
0000014920 00000 п.
0000015028 00000 п.
0000015158 00000 п.
0000015327 00000 п.
0000015389 00000 п.
0000015501 00000 п.
0000015608 00000 п.
0000015798 00000 п.
0000015860 00000 п.
0000015970 00000 п.
0000016083 00000 п.
0000016252 00000 п.
0000016314 00000 п.
0000016504 00000 п.
0000016566 00000 п.
0000016676 00000 п.
0000016777 00000 п.
0000016839 00000 п.
0000016961 00000 п.
0000017023 00000 п.
0000017136 00000 п.
0000017198 00000 п.
0000017260 00000 п.
0000017370 00000 п.
0000017506 00000 п.
0000017669 00000 п.
0000017731 00000 п.
0000017841 00000 п.
0000017971 00000 п.
0000018152 00000 п.
0000018214 00000 п.
0000018323 00000 п.
0000018471 00000 п.
0000018645 00000 п.
0000018707 00000 п.
0000018818 00000 п.
0000018960 00000 п.
0000019143 00000 п.
0000019205 00000 п.
0000019314 00000 п.
0000019478 00000 п.
0000019641 00000 п.
0000019703 00000 п.
0000019803 00000 п.
0000019945 00000 п.
0000020109 00000 п.
0000020171 00000 п.
0000020278 00000 н.
0000020339 00000 п.
0000020439 00000 п.
0000020542 00000 п.
0000020604 00000 п.
0000020734 00000 п.
0000020796 00000 п.
0000020919 00000 п.
0000020980 00000 п.
0000021149 00000 п.
0000021210 00000 п.
0000021271 00000 п.
0000021384 00000 п.
0000021445 00000 п.
0000021552 00000 п.
0000021612 00000 п.
0000021672 00000 п.
0000021734 00000 п.
0000021873 00000 п.
0000021935 00000 п.
0000022078 00000 п.
0000022140 00000 п.
0000022285 00000 п.
0000022347 00000 п.
0000022409 00000 п.
0000022471 00000 п.
0000022640 00000 п.
0000022702 00000 п.
0000022866 00000 п.
0000022928 00000 п.
0000023084 00000 п.
0000023146 00000 п.
0000023208 00000 п.
0000023270 00000 п.
0000023417 00000 п.
0000023479 00000 п.
0000023633 00000 п.
0000023695 00000 п.
0000023840 00000 п.
0000023902 00000 п.
0000023964 00000 п.
0000024026 00000 п.
0000024187 00000 п.
0000024249 00000 п.
0000024402 00000 п.
0000024464 00000 п.
0000024526 00000 п.
0000024588 00000 п.
0000024725 00000 п.
0000024787 00000 п.
0000024922 00000 п.
0000024984 00000 п.
0000025127 00000 п.
0000025189 00000 п.
0000025251 00000 п.
0000025313 00000 п.
0000025452 00000 п.
0000025514 00000 п.
0000025658 00000 п.
0000025720 00000 п.
0000025856 00000 п.
0000025918 00000 п.
0000025980 00000 п.
0000026042 00000 п.
0000026203 00000 п.
0000026265 00000 п.
0000026417 00000 п.
0000026479 00000 п.
0000026628 00000 п.
0000026690 00000 н.
0000026835 00000 п.
0000026897 00000 п.
0000026959 00000 п.
0000027021 00000 п.
0000027186 00000 п.
0000027248 00000 п.
0000027396 00000 п.
0000027458 00000 н.
0000027610 00000 п.
0000027672 00000 н.
0000027806 00000 п.
0000027868 00000 н.
0000028023 00000 п.
0000028085 00000 п.
0000028232 00000 п.
0000028294 00000 п.
0000028356 00000 п.
0000028418 00000 п.
0000028549 00000 п.
0000028611 00000 п.
0000028765 00000 п.
0000028827 00000 н.
0000028954 00000 п.
0000029016 00000 н.
0000029078 00000 п.
0000029140 00000 п.
0000029301 00000 п.
0000029363 00000 п.
0000029519 00000 п.
0000029581 00000 п.
0000029731 00000 п.
0000029793 00000 п.
0000029855 00000 п.
0000029917 00000 н.
0000030035 00000 п.
0000030097 00000 п.
0000030247 00000 п.
0000030309 00000 п.
0000030448 00000 п.
0000030510 00000 п.
0000030644 00000 п.
0000030706 00000 п.
0000030842 00000 п.
0000030904 00000 п.
0000030966 00000 п.
0000031028 00000 п.
0000031090 00000 п.
0000031152 00000 п.
0000031271 00000 п.
0000031333 00000 п.
0000031457 00000 п.
0000031519 00000 п.
0000031581 00000 п.
0000031643 00000 п.
0000031790 00000 п.
0000031852 00000 п.
0000031914 00000 п.
0000031976 00000 п.
0000032119 00000 п.
0000032181 00000 п.
0000032294 00000 п.
0000032356 00000 п.
0000032542 00000 п.
0000032604 00000 п.
0000032830 00000 н.
0000032892 00000 п.
0000032954 00000 п.
0000033016 00000 п.
0000033078 00000 п.
0000033141 00000 п.
0000033265 00000 п.
0000033491 00000 п.
0000034065 00000 п.
0000034539 00000 п.
0000034761 00000 п.
0000035166 00000 п.
0000054887 00000 п.
0000067052 00000 п.
0000005565 00000 н.
0000010721 00000 п.
трейлер
]
>>
startxref
0
%% EOF

1466 0 объект
>
эндобдж
1467 0 объект
`Dz — # _ m_} g)
/ U (? R = E2m: 4 + OpI>
эндобдж
1468 0 объект
>
эндобдж
1700 0 объект
>
ручей
8Kp3N-q`% / w \ s @ fuW0e @ ~ ‘A ڭ trBFHJ 톐

! Ďp,; 66BfJq! D`HjF% — | {8 |
— & tu> (bwYͱ.~ gWX> R / DxxRT ,, nv1O

Строительные нормы и правила для готового бетонного подвала

ТРЕБОВАНИЯ К КОДУ ОБРАЗЦА ДЛЯ ГОТОВОГО БЕТОНА

ПРИМЕЧАНИЕ: Следующая информация предоставляется в качестве руководства к тому, что МОЖЕТ ВСТРЕТИВАТЬСЯ в отношении местных строительных норм. Это ТОЛЬКО РУКОВОДСТВО. Фактические строительные нормы и правила могут сильно различаться в зависимости от региона, штата и города.

Следующие требования являются ориентирами, которые могут применяться к большинству простых проектов отделки жилых подвалов.Однако рецензент плана может определить, что необычные обстоятельства диктуют необходимость в дополнительной информации по любому конкретному проекту. Следует также подчеркнуть, что, особенно в проектах внутреннего ремонта, многие требования кодов проверяются в процессе инспекции и не обязательно отражаются в утвержденных плановых документах

Найдите подрядчиков по ремонту подвалов рядом со мной.

Размеры жилых помещений и высота потолков

Жилые помещения должны иметь площадь не менее 70 сек.f. и не должен быть меньше 7 футов в любом измерении. Жилые комнаты, ванные комнаты, коридоры и прачечные должны иметь минимальную высоту потолка 7 футов 0 дюймов. Готовые коробки для структурных или декоративных балок, воздуховодов, водопровода и электрических систем должны иметь минимальный зазор 6 футов 6 дюймов. с шагом не менее 4 футов 0 дюймов по центру.

Изоляция, перегородки и стены

Бетонные фундаментные стены в отделанных помещениях / зонах должны быть отделаны мехом и изолированы с использованием как минимум изоляции R-8, доходящей до плиты пола подвала на стенах подвала менее чем на 50% выше уровня земли, и как минимум изоляции R-13 на стенах подвала. которые более чем на 50% выше оценки.

Исключение:
Подвалы с бетонными фундаментными стенами с выдержкой менее 20% над готовым уровнем (исходя из высоты стены, умноженной на периметр подвала, за исключением неотапливаемых гаражей подвала) могут быть неизолированными стенами.

Стеновая конструкция

Укажите размер и расстояние между новыми стойками перегородки и отделочный материал стены.

Утвержденная водостойкая гипсовая подкладка требуется в зонах ванн и душевых.

Материалы внутренней отделки не должны иметь класс распространения пламени более 200.

Шпильки могут быть общего качества или выше. Расстояние между шпильками должно соответствовать ТАБЛИЦЕ 1, нижняя пластина должна быть обработана давлением, а верхняя пластина может быть одинарной или двойной.

Шпильки в ненесущих стенах могут иметь выемки на глубину, не превышающую 40 процентов ширины одной стойки. Шпильки можно просверлить или просверлить при условии, что диаметр образовавшегося отверстия не превышает 40 процентов ширины шпильки, край отверстия находится не ближе 5/8 дюйма к краю шпильки и отверстие не находится в том же разделе, что и надрез или выемка.

Одиночный плоский элемент 2×4 может использоваться как коллектор во внутренних ненесущих стенах для проемов шириной до 8 футов, если высота стены не превышает 24 дюймов.

Естественное освещение и вентиляция, безопасное остекление для бетонных подвалов

Показать все новые и существующие места расположения окон и указать общий размер стекла и площадь вентиляции для каждого окна. Для предлагаемых спален укажите высоту подоконника, ширину проема и высоту проема для необходимого окна аварийного выхода. Площадь остекления в жилых помещениях должна составлять не менее 8% обслуживаемой площади пола. Половина этой площади должна быть доступна для беспрепятственной вентиляции с включенными экранами. В качестве альтернативы можно использовать искусственное освещение и / или механическую вентиляцию (см. Раздел «Вентиляция»), если существующие окна недостаточного размера. В оставшихся незавершенных помещениях / участках должны быть окна с беспрепятственной вентиляционной зоной, равной 1% обслуживаемой площади пола, или искусственная вентиляция в размере.05 куб. Футов в минуту / с.ф. площади. Во всех спальнях должно быть одно окно для аварийного выхода, отвечающее следующим минимальным требованиям:

Максимальная высота проема — 44 дюйма Минимальная ширина проема в свету 20 дюймов Минимальная высота проема в свету — 24 дюйма Минимальная площадь проема 5,0 s.f.
Окно аварийного выхода должно приводиться в действие изнутри без использования специальных знаний, инструментов или дополнительных усилий, помимо тех, которые требуются для нормальной работы окна.

Остекление дверей, предназначенных для прохода людей, дверей патио, окон в пределах 24 дюймов от двери, а также стен, панелей или дверей душевых и ванн должно быть полностью закаленным, многослойным безопасным, одобренным армированным стеклом или одобренным небьющимся пластиком.

Подвальные лестницы

Существующие лестницы могут нуждаться в модификации с использованием новых сплошных подступенков или подножек, возможно, с новыми заменяющими ступенями с выступами (если предусмотрены сплошные подступенки), новыми захватными поручнями и / или новыми промежуточными балясинами для открытых лестничных ограждений в соответствии с требованиями современных кодовые требования.

Ограждения на лестницах с открытыми стенками должны иметь высоту не менее 34 дюймов над передним краем ступени и не менее 36 дюймов на площадках лестницы.Открытые ограждения должны иметь промежуточные вертикальные балясины, расположенные на расстоянии менее 4 дюймов друг от друга. Горизонтальные перила, перила, параллельные ступеням лестницы, и орнамент, создающий эффект лестницы, запрещены на лестницах из готовых подвальных помещений.

Блокировка сквозняков на потолке / полу, пожаротушение, дымовые извещатели

Подвесные потолки под деревянными балками или прикрепленные непосредственно к фермам деревянного пола должны быть заблокированы «гипсокартоном» или фанерой 3/8 дюйма с натяжением 500 н.у.м. интервалы и параллельно элементам каркаса.

Противопожарная защита, состоящая из бруса толщиной 2 дюйма, структурной панели не менее 23/32 дюйма или одобренных негорючих материалов, должна быть предусмотрена на линии потолка в скрытых пространствах каркасных стен / перегородок, в том числе в местах с зазорами или шипами в бетонных фундаментных стенах и на софитах, подвесных потолках и подобных местах.

Дымовой извещатель с питанием от сети переменного тока, включенный в список UL, с резервным аккумулятором должен быть расположен рядом со всеми входными дверями спальни и внутри каждой спальни. Обеспечьте минимум один детектор дыма с питанием от сети переменного тока, внесенный в список UL, с резервной батареей внизу лестницы для подвалов без спален.

Все извещатели в доме должны быть соединены между собой, чтобы при срабатывании любой сигнализации звучали все аварийные сигналы по всему дому.

Спальня Аварийный выход

Примечание: большинство муниципалитетов требует предоставления плана для всех готовых подвалов со спальней.

В каждой спальне должно быть по крайней мере одно открывающееся окно или внешняя дверь, одобренная для аварийного выхода или спасения. Агрегаты должны работать изнутри до полного открытия без использования ключа или инструмента.

Если окна предусмотрены в качестве средства эвакуации или спасения, они должны иметь высоту порога не более 44 дюймов, минимальный чистый чистый проем 5 SF, минимальную чистую высоту проема 22 дюйма и минимальную чистую чистую ширину проема. 20 дюймов.

Если окна аварийного выхода выходят в оконный колодец, минимальные размеры площади этого оконного колодца должны быть равны 3 футам на 5 футов.

Системы вентиляции Бетонные подвалы

Показать расположение существующей печи и главных каналов подачи и возврата.Укажите расположение и размеры любых новых воздуховодов, регистров и диффузоров на готовой площади. Детализируйте любую искусственную вентиляцию, которая может быть предложена для любого помещения / пространства, например, для новых или уменьшенных печных комнат, ванных комнат или любого готового помещения, в котором нет соответствующих окон для естественной вентиляции.

Приборы и оборудование, такие как печи и водонагреватели, должны оставаться доступными для осмотра, обслуживания, ремонта и замены без снятия постоянной конструкции.В топочном помещении должно быть отверстие или дверь, достаточно большие, чтобы можно было снимать самое большое оборудование, но не менее 20 дюймов шириной. Свободное рабочее пространство шириной не менее 30 дюймов и высотой не менее 30 дюймов должно быть обеспечено вдоль стороны управления оборудованием, когда дверь топочного помещения открыта.

Топливные приборы должны снабжаться воздухом для горения. В топочных помещениях должны быть предусмотрены два постоянных выхода в прилегающие помещения; один должен быть расположен в пределах 12 дюймов от верха, а другой — в пределах 12 дюймов от низа примыкающей стены.Каждое отверстие должно иметь свободную площадь, равную минимум 1 квадратному дюйму на 1 000 БТЕ / ч потребляемой мощности всех приборов, установленных в топочном помещении, но не менее 100 квадратных дюймов. Отверстия не требуются, если предусмотрена дверь с жалюзи или если площадь топочного помещения превышает 50 кубических футов на 1000 БТЕ / ч потребляемой мощности всех приборов, установленных в помещении.

Использование внутреннего воздуха:
1 кв. Дюйм. предоставляется / 1000 БТЕ / час. каждое открытие. Проемы должны быть не менее 100 кв.дюйм. Одно отверстие должно быть предусмотрено в пределах 12 дюймов от потолка и в пределах 12 дюймов над чистым полом, без общих каналов.

Использование наружного воздуха:

Горизонтальные отверстия
1 кв. Дюйм / 2000 БТЕ / ч. для воздуховода
1 кв. дюйм / 4000 БТЕ / ч. для прямого открытия
Вертикальные отверстия
1 кв. Дюйм / 4000 БТЕ, воздуховод или прямой

Минимальный зазор от горючих материалов составляет 18 дюймов, если указанные производителем инструкции по установке не допускают другого размера зазора.Для обслуживания перед прибором требуется зазор 18 дюймов.

Сушилки для одежды должны быть независимыми от всех других систем и выходить наружу.

Жилые ванные комнаты без окон для естественной вентиляции должны выводить наружу минимум 50 кубических футов в минуту. Отвод выхлопных газов на чердак или перекрытие перекрытия недопустим.

Исключение:
Полуванны без ванны или душа могут вытекать на чердак.

Для отделанных помещений без соответствующих окон подача наружного воздуха (искусственная вентиляция) должна производиться по норме 0.35 воздухообменов в час или 15 кубических футов в минуту на человека, в зависимости от того, что больше. Расчетная нагрузка пассажиров, которая будет использоваться для большой общей комнаты / пространства, такого как комната отдыха или ратскеллер, должна быть основана на 2 для первой спальни и 1 для каждой дополнительной спальни в доме.

Газовые трубопроводы должны быть идентифицированы с интервалом не более 25 футов при размещении в скрытых местах.

Бетонный подвал Электрооборудование

Укажите расположение и размер электрической панели (если она новая), а также расположение всех новых розеток, светильников, потолочных вентиляторов, вытяжных вентиляторов и выключателей на планах этажей или укажите в качестве технических характеристик.Определите все розетки / цепи на 240 вольт. Укажите, какие розетки управления лампами и / или выключателями. Если предлагается, покажите расположение обогревателей на плинтусе.

Размер рабочего пространства в направлении доступа к щитам должен быть не менее 36 дюймов в глубину и 30 дюймов в ширину. Рабочее пространство должно быть свободным и простираться от пола или платформы до высоты 6 футов 6 дюймов. Во всех случаях рабочее пространство должно позволять открывать дверцы панелей или навесные детали как минимум на 90 градусов.В специально отведенном месте непосредственно над щитом, простирающимся от щитка до потолка, не должно быть никакого постороннего оборудования. Это необходимое рабочее пространство не предназначено для хранения. Панели нельзя размещать в туалете или ванных комнатах.

Прерыватели цепи замыкания на землю требуются для розеток и / или цепей, установленных в следующих местах:

Ванные комнаты
Незаконченные подвальные помещения, за исключением прачечной и единственной емкости для отстойников.
Емкости для обслуживания поверхностей столешниц в пределах 6 футов от бара.

Розетки необходимо устанавливать в следующих областях:

Во всех жилых комнатах, кроме ванных комнат, так, чтобы вдоль стены не было места дальше 6 футов от розетки.
На всех стенах шириной 2 фута или больше требуются розетки.
В коридорах длиной 10 футов и более.
В санузлах устанавливается рядом с умывальником.
По крайней мере, одна емкость в зоне для стирки и по крайней мере одна емкость в незавершенной области подвала в дополнение к емкости для стирки.

Освещение требуется в следующих областях:

По крайней мере, одна настенная розетка освещения должна быть установлена в каждой жилой комнате, ванной, коридоре, на лестнице и у входных дверей.
Освещение, устанавливаемое на внутренних лестницах, должно иметь настенный выключатель с подсветкой на каждом уровне этажа, разделенный 6 или более ступенями.
По крайней мере, одна розетка требуется в каждом недостроенном подвальном помещении или подсобном помещении, которое используется для хранения или содержит отопление, кондиционирование воздуха или другое оборудование, требующее обслуживания.
Выключатель света должен находиться на входе.

Освещение в гардеробных:

Использование ламп накаливания с открытыми или частично закрытыми лампами, а также использование подвесных светильников запрещено.
Крепления можно размещать только там, где есть следующие минимальные зазоры до ближайшей точки хранения.
Накладные лампы накаливания — минимум 12 дюймов.
Накладные люминесцентные и утопленные светильники — минимум 6 дюймов.

Электрические щиты:

Панели автоматических выключателей не должны быть скрыты и не разрешены в ванных комнатах или в гардеробных.
Необходимо освещение вблизи электрического щита.
Перед существующими электрическими панелями требуется минимум 3 фута.

Требования к сантехническому оборудованию

Укажите расположение любого нового сантехнического оборудования, такого как барная раковина (и), раковины для ванных комнат, туалеты, ванны, душевые, водонагреватели, сливы в полу и другие сантехнические устройства на планах этажей.Показать расположение сантехнических выемок. Покажите расположение новых нагрудников для подсоединения шлангов омывателя и стояка для стирки в новой прачечной / помещении.

Все очистные устройства, клапаны, запорные устройства и механические соединения должны быть доступны. Минимальный зазор перед очисткой должен составлять 18 дюймов для труб диаметром 3 дюйма и более и 12 дюймов для труб меньшего размера. Для скрытой очистки должен быть обеспечен доступ достаточного размера, чтобы можно было удалить заглушку для очистки и стержни системы. Заглушки для прочистки не должны закрываться прочным отделочным материалом.Светильники со скрытыми трубчатыми ловушками должны быть снабжены панелью доступа или свободным служебным пространством 12 дюймов в наименьшем измерении.

Душевые: Распашные душевые двери должны открываться наружу. Все стекла, закрывающие душевую кабину, должны быть безопасными. Душевые лейки должны экономить воду с максимальной скоростью потока 2,5 галлона в минуту. Все регулирующие клапаны душа должны быть защищены от ожогов с лимитом горячей воды 120F.

Раковины для ванных комнат: Должны иметь сливные отверстия диаметром не менее 1 дюйма.Должны быть предусмотрены сетчатый фильтр, выдвижная пробка, перекладина или другое устройство, ограничивающее свободное открытие выпускного отверстия для отходов. Смесители должны быть водосберегающими с максимальной скоростью потока 2,2 галлона в минуту при давлении 60 фунтов на квадратный дюйм.

Туалеты: Должны быть водосберегающими с низким потреблением воды, 1,6 галлона на смыв, и должны быть снабжены промывочным баком или аналогичным устройством, спроектированным и установленным для подачи воды в достаточном количестве и потока для смыва содержимого приспособления для очистки приспособление и повторно заполните ловушку приспособления.

Ванны: Должны иметь выпускные отверстия и переливы диаметром не менее 1 дюйма, а выпускное отверстие для отходов должно быть оборудовано утвержденной пробкой. Все регулирующие клапаны ванны должны быть защищены от ожогов с ограничением температуры горячей воды 120F.

Мойки: Должны быть оборудованы сливными отверстиями диаметром не менее 1 дюйма. Должны быть предусмотрены сетчатый фильтр, перекладина или другое устройство, ограничивающее свободное открытие выпускного отверстия для отходов. Смесители должны быть водосберегающими с максимальным расходом 2.2 галлона в минуту при 60 фунтах на квадратный дюйм.

Ванны для стирки: Каждое отделение бака для стирки должно быть снабжено выпускным отверстием для отходов диаметром не менее 1 дюйма и сетчатым фильтром или перекладиной, ограничивающими свободное отверстие выпускного отверстия для отходов.

Стиральные машины: Выгрузка стиральной машины осуществляется через воздушный разрыв.

ВИДЫ РАЗРЕШЕНИЙ И ПРОЦЕСС ДЛЯ ГОТОВЫХ ОСНОВАНИЙ

Типы разрешений на строительство бетонных подвалов В зависимости от сложности проекта могут потребоваться четыре типа разрешений:

A разрешение на строительство требуется для строительства архитектурных и конструктивных элементов.
Разрешение на электричество требуется для всех электрических установок.
Разрешение на механическое оборудование требуется для установки всех элементов и устройств, связанных с системами отопления и кондиционирования воздуха; однако для установки воздуховодов обычно не требуется механического разрешения.
Разрешение на сантехнику требуется для установки всех элементов и устройств, связанных с системами водопровода и газопровода.

Позвоните в местный строительный отдел, чтобы получить информацию о структуре платы за разрешение на строительство.После выдачи разрешения на строительство могут быть выданы отдельные разрешения на электрические, механические и водопроводные работы. За каждое из этих разрешений взимается отдельная плата в зависимости от оборудования, указанного в заявках на получение разрешения.

Процесс выдачи разрешения ПРИМЕЧАНИЕ: Следующая информация предоставляется в качестве руководства к тому, что МОЖЕТ ВСТРЕТИВАТЬСЯ во время процесса разрешения. Это ТОЛЬКО РУКОВОДСТВО. Процесс может сильно отличаться в зависимости от региона, штата и города.

В проектах реконструкции подвала обычно считается очень важным в планах строительства зданий графически или обозначать как существующее, так и новое строительство. Покажите планировку помещений в подвальном помещении и определите использование каждой комнаты / помещения по названию и укажите как новые, так и существующие стены / перегородки, а также стены из бетонного фундамента с покрытием и изоляцией. Помещения, показанные со шкафами для одежды и т. Д., Которые напоминают спальню или которые в будущем могут быть легко преобразованы в спальню, обычно проверяются на соответствие требованиям спальни независимо от названия комнаты, представленного на чертеже.

Процесс проверки начинается, когда чертежи подвала (иногда строительная администрация разрешает использование одного из своих собственных чертежей «типовых деталей готового подвала» вместо оригинальных чертежей) завершены и представлены вместе с заявкой на получение разрешения на строительство, в соответствующий отдел.Разрешение обычно регистрируется, и ему присваивается номер разрешения для идентификации проекта. Для идентификации чертежей будет присвоен номер отслеживания плана. Затем заявка на разрешение на строительство возвращается заявителю для получения подписей одобрения из соответствующих офисов, необходимых для выдачи разрешения. Подписи ставятся в строках рядом с соответствующими отделами, как указано в заявке на получение разрешения на строительство.

После выдачи разрешения на строительство могут быть выданы отдельные разрешения на электрические, механические и водопроводные работы.Разрешения на электрические, водопроводные и механические работы обычно не требуют представления плана или процесса рассмотрения. Эти разрешения могут быть получены домовладельцем или лицензированным подрядчиком, нанятым для выполнения работ. Соответствие кодексу будет определено во время проверки.

Заявитель обязан проверить в других агентствах или юрисдикциях их требования, на которые может повлиять предлагаемая реконструкция подвала. Свяжитесь с соответствующими агентствами, такими как пожарная служба, муниципалитет, канализационный округ, попечительские подразделения и т. Д.

Советы и хитрости Tapcon

Установка шурупов Tapcon для кирпичной кладки: пошаговые инструкции

Купить Tapcons

Для многих домовладельцев, ландшафтных дизайнеров и предприятий поддержание здоровья, озеленения и стрижки газонов является основной задачей ландшафтного дизайна. Другие домовладельцы выращивают домашние овощи, фрукты и зелень. А другие выращивают всевозможные растения, кусты и цветы.

Неважно, какова ваша цель для вашего двора, одно можно сказать наверняка.Вам понадобится вода — и вам понадобится шланг.

Катушки для шлангов бывают разных стилей, от утилитарных до декоративных. Прикрепление барабана для шланга к внешнему кирпичу или бетонной плите означает, что шланг всегда будет там, где вам нужно, и не будет риска быть сбитым автомобилем или загромождать двор.

Для крепления барабана для шланга к кирпичу, как и во многих других проектах, может быть предпочтительным крепежный шуруп Tapcon.

Винты для кирпичной кладки Tapcon

Винты для кирпичной кладки Tapcon предназначены для крепления в легких условиях.Они производятся со специальной резьбой, которая продевается в предварительно просверленное отверстие в каменном материале, таком как бетон, бетонный блок и кирпич.

Эти винты вставляются в материал, «протыкая» резьбу через материал, окружающий отверстие. Врезание резьбы в установочные материалы требует правильной нарезки резьбы. Удаление пыли и мусора из отверстия необходимо для правильной установки.

1. Приготовьтесь к установке

Перед установкой шурупа Tapcon для кирпичной кладки необходимо просверлить отверстие в кирпичной кладке.
Используйте перфоратор, чтобы убедиться, что отверстие имеет надлежащий допуск.
Перед началом сверления переключатель на перфораторе должен находиться в режиме перфорации и вращения. Движение молотка разрушает кладочный материал, а вращение удаляет пыль из отверстия.
Используйте сверло с твердосплавным наконечником подходящего размера.
Убедитесь, что бит соответствует стандартам ANSI. Это обеспечит соответствие отверстия надлежащим допускам.
Диаметр твердосплавной коронки для винта 3/16 дюйма составляет 5/32 дюйма.Для винта 1/4 дюйма необходимо использовать сверло с твердосплавным наконечником 3/16 дюйма.
Допуск отверстий критичен; Использование стандартного сверла ANSI правильного диаметра с перфоратором обеспечит необходимый размер отверстия, позволяя винту Tapcon достичь желаемой прочности.
Определите правильную длину винта перед установкой. Минимальная длина винта, используемого для любого конкретного применения, определяется путем прибавления толщины закрепляемого материала к минимальной глубине заделки в 1 дюйм.Максимальная длина используемого винта определяется путем прибавления толщины скрепляемого материала к 1–3 / 4 дюйма.

2. Просверлите отверстие на нужную глубину

Просверливание отверстия на нужную глубину имеет решающее значение.
Установите ограничитель глубины, поставляемый с перфоратором, на требуемую глубину. Если ограничитель глубины недоступен, оберните ленту вокруг сверла на правильной глубине заделки.
При установке ограничителя глубины или использовании ленты убедитесь, что сверло находится в наиболее выдвинутом положении в патроне.
Минимальная глубина заделки винта Tapcon составляет 1 дюйм, а максимальная глубина заделки — 1–3 / 4 дюйма.
Глубина отверстия должна быть просверлена так, чтобы на дне отверстия оставалось минимум 1/2 дюйма.
Минимальная глубина отверстия составляет 1 дюйм плюс 1/2 дюйма или 1-1 / 2 дюйма.
Максимальная глубина отверстия составляет 1-3 / 4 дюйма плюс 1/2 дюйма или 2-1 / 4 дюйма.

3. Подготовьте отверстие для установки

Перед тем, как вставить винт, очистите отверстие от пыли и мусора, образовавшихся в процессе сверления.
Используйте проволочную щетку того же диаметра, что и отверстие.
Используйте кисть вращательными движениями, поворотами, а также движениями вверх и вниз. Пропылесосьте отверстие и повторите.
Для очистки отверстия от пыли можно использовать сжатый воздух, но он создает много пыли в воздухе и может не подходить для всех ситуаций.

5. Установите Tapcon

Вставьте винт через приспособление в предварительно просверленное отверстие в бетоне.
Медленно ввинтите винт в отверстие с помощью дрели. Требуется очень небольшое давление.
Для крестообразной головки с плоской головкой требуется отвертка №2 для винта 3/16 дюйма и отвертка №3 для 1/4 дюйма.
Шестигранная головка 3/16 дюйма устанавливается с шестигранной отверткой на 1/4 дюйма, а на 1/4 дюйма — с отверткой 5/16 дюйма.

Полезные советы

Не перетягивайте Tapcon, так как это может вызвать его вращение в отверстии, что приведет к потере удерживаемого значения.Вращение винта вручную на последних двух оборотах может помочь предотвратить эту ситуацию.
При установке убедитесь, что анкер плотно прилегает к поверхности закрепляемого материала. Это можно сделать, повернув винт вручную на последние пару оборотов.
Остерегайтесь стрижки головы. Срезание головы вызывается любой комбинацией этих факторов:
Отверстие просверлено недостаточно глубоко; крепежный винт в отверстии опускается до дна.Просверлите отверстие глубже.
Отверстие не было прочищено, отверстие заполняется мусором, якорь опускается на дно. Очистите отверстие.
Применяется слишком большой крутящий момент. Проверните винт вручную на последние пару оборотов.
Основной материал настолько твердый, что сверло изнашивается, а отверстие становится меньше. Попробуйте использовать более мелкую закладку или используйте другой тип крепежа, например, якорь с молотковым приводом или якорь с раздельным приводом.
Глубина заделки слишком велика для основного материала. Попробуйте использовать более короткий якорь.

Цистерны для дождевой воды: проектирование, строительство и очистка

Система водостоков и водостоков направляет дождевую воду, собранную крышей, в резервуар для хранения. Цистерна, обычно расположенная под землей, может быть построена из различных материалов, включая шлакоблок, железобетон или сборный бетон, стекловолокно или сталь. Цистерна подает воду в дом через стандартную водопроводную систему под давлением.Типичное расположение системы водосборного бачка на крыше показано на рисунке 1.

Рисунок 1. Типичная система водосборного бачка на крыше. (Источник: информационная брошюра для клиентов Water Filtration Co., Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.)

Использование цистерн с дождевой водой отнюдь не новость. Они использовались как греческой, так и римской цивилизациями, а также жителями островов Тихого океана до любого контакта с западной цивилизацией. Тем не менее, те же самые основные принципы современных систем использовались в водосборных цистернах этих более ранних времен.

В настоящее время использование цистерн с дождевой водой может увеличиваться. Те, кто живет в районах, где подземные и поверхностные воды недоступны или непригодны для использования, были вынуждены прибегать к другим источникам воды. Сбор дождевой воды в домашнем хозяйстве весьма практичен в районах, где выпадает достаточное количество осадков, а другие приемлемые источники воды отсутствуют. Одна из таких областей — район добычи угля в западной Пенсильвании. Горнодобывающая промышленность сделала большую часть грунтовых и поверхностных вод непригодными для питья или других целей на значительной части этих территорий.Сельские жители были вынуждены искать другие источники воды, и они неизменно обращались к водосборным цистернам на крышах.

Водосборные цистерны могут также использоваться для подачи воды в фермерские хозяйства. Поилки и дождевые бочки можно наполнять водой, собранной с крыш сараев и других хозяйственных построек. Цистерна для хранения, построенная рядом с амбаром или другим зданием, могла служить аварийным источником воды для тушения пожара в случае, если поблизости не было пруда. Однако использование дождевой воды для снабжения хозяйственно-питьевой водой сопряжено с некоторыми проблемами.

Вода качество вызывает беспокойство, особенно когда дождевая вода должна использоваться для питьевых целей в дополнение к другим бытовым потребностям. Дождевая вода и атмосферная пыль, собираемые водосборными бассейнами на крышах, содержат определенные загрязнители, которые могут представлять угрозу для здоровья людей, потребляющих воду. Свинец и другие загрязнители могут накапливаться в донных отложениях цистерн; а неочищенная дождевая вода вызывает коррозию водопроводных систем. Необходимо принять меры для сведения к минимуму этих и других проблем с качеством воды в системах цистерн.Будут представлены рекомендации для этого, а также руководство по проектированию и строительству систем водосборных цистерн на крыше.

Цистерны для дождевой воды могут обеспечивать воду надлежащего количества и качества, если на этапах планирования и строительства будут предприняты соответствующие шаги, а периодическое обслуживание будет выполняться в течение всего срока службы цистерны.

Конструкция цистерны

Вместимость цистерны для дождевой воды зависит от нескольких факторов:

количество осадков, доступных для использования
площадь водосбора на крыше, доступная для сбора этих осадков
суточные потребности домохозяйства в воде
и экономика

Все, кроме первого из этих факторов, могут в некоторой степени контролироваться владельцем цистерны.

Доступные осадки

На большей части Пенсильвании годовое количество осадков в среднем составляет около 40 дюймов (Рисунок 2). В засушливые годы их может быть всего 30 дюймов, в то время как чрезмерно влажные годы могут производить 50 или более дюймов осадков. Для большинства целей планирования следует использовать средний показатель. Тем не менее, проектирование бачка на основе самого низкого значения гарантирует достаточно места для хранения даже в самые засушливые годы.

Из-за испарения, снега и льда, а также потерь при очистке кровли (будет обсуждено позже), только около двух третей годового общего количества осадков фактически доступно для хранения цистерны.

Рисунок 2. Среднее годовое количество осадков в Пенсильвании (дюймы)

Ежедневные потребности в воде

Количество воды, которое вы проектируете для сбора и хранения водосборного бачка на крыше, зависит от ваших ежедневных потребностей в воде. Если у вас небольшая площадь водосбора и цистерна с низким объемом, то использование воды будет соответственно ограничено. Поэтому при проектировании системы водосборного бачка на крыше важно иметь представление о том, сколько воды вам потребуется от нее каждый день.

Опубликованы различные оценки использования воды в домашних хозяйствах.Среднее базовое потребление, определенное коммунальными предприятиями водоснабжения, составляет 7500 галлонов в месяц, что эквивалентно средней годовой минимальной потребности в 90 000 галлонов на одно домохозяйство. Обычное планирование домашнего хозяйства предусматривает от 50 до 75 галлонов в день на человека или от 73 000 до 110 000 галлонов в год на семью из четырех человек. От одной трети до половины этого количества используется для смыва туалетов. Однако те, кому приходится полагаться исключительно на источники дождевой воды, несомненно, будут использовать меньше воды.

Исследования водопользования в U.Южные Виргинские острова и Гавайи, где цистерны с дождевой водой широко используются, указывают на то, что это в целом так. Потребление воды из цистерн с дождевой водой на Виргинских островах США в среднем составляло всего 24 галлона в день на человека для жителей-владельцев. Однако на Гавайях, где осадков намного больше (до 160 дюймов в год), цистерны, как правило, были намного больше, а потребление воды было значительно больше — во многих случаях более 100 галлонов в день на человека. Тем не менее, в обеих ситуациях меры по экономии воды были предприняты добровольно, когда уровень воды в цистерне упал до низкого уровня.Как прокомментировал один владелец цистерны на Виргинских островах: «Мы можем обеспечить последний квартал запасов цистерны примерно столько же, сколько и первые три квартала».

Из этого краткого обсуждения водопользования должно быть ясно, что существуют значительные различия в зависимости от обстоятельств. С точки зрения общей конструкции цистерны, значение 50 галлонов в день на человека, вероятно, является лучшим для использования. Эта цифра применима к семье, живущей в доме с горячей и холодной водой и всеми современными удобствами (включая автоматическую стиральную машину и посудомоечную машину) и без специальных мер по экономии воды.Установка водосберегающих устройств могла бы значительно сократить потребление воды в домашних условиях без сознательных усилий со стороны членов семьи.

Площадь водосбора

Площадь крыши, которая будет использоваться в качестве поверхности сбора, обычно заранее определяется размером существующего дома или крыш других хозяйственных построек. Однако при планировании системы сбора дождевой воды с нуля, когда размер водосбора должен быть спроектирован в соответствии с потребностями в воде для бытовых нужд, будут полезны следующие рекомендации.

Рисунок 3 позволяет определить площадь водосбора, необходимую для определения годовой потребности в воде и годового количества осадков. В качестве примера предположим, что среднегодовое количество осадков на вашей территории составляет 40 дюймов. Вы определили, что вашей семье из четырех человек требуется 200 галлонов в день или 73 000 галлонов в год. Из рисунка 3 определена необходимая площадь водосбора 4400 квадратных футов. Примечание. Площадь крыши можно определить путем измерения внешней части здания или зданий, которые будут использоваться для сбора осадков.Не измеряйте фактическую поверхность крыши, если она не расположена горизонтально.

Рис. 3. График, используемый для определения необходимой площади водосбора. (Источник: Служба планирования Среднего Запада, Университет штата Айова, 1968. Частные системы водоснабжения. Стр. 13.)

Размер цистерны

Цистерна должна иметь достаточную емкость для хранения воды в течение продолжительных периодов маловодья. Трехмесячный запас воды, или одна четвертая годового урожая на водосборной площади, обычно достаточен в таких областях, как Пенсильвания, где осадки распределяются довольно равномерно в течение года.

Рисунок 4 иллюстрирует эту идею. Например, если вы определили, что ваш годовой объем хозяйственно-питьевой воды должен составлять 40 000 галлонов (и, что наиболее важно, у вас достаточно водосборной площади и годового количества осадков для обеспечения такого количества воды), то вам следует спроектировать и построить цистерну с резервуаром на 10 000 галлонов. емкость для хранения галлонов.

Рис. 4. Размер цистерны основан на емкости накопителя, равной ¼ годовой потребности в воде или трехмесячного запаса накопленной воды. (Источник: Midwest Plan Service, Iowa State Univ., 1968. Частные водные системы. п. 15.)

Для бытовых цистерн рекомендуется минимальная емкость хранения 5000 галлонов. Эта емкость должна избавить от необходимости покупать или таскать воду, что не только неудобно, но и может стать несколько дорогостоящим. Помните эти мудрые слова при проектировании водосборного бачка на крыше: «Вы платите за большой бачок один раз, а за маленький навсегда…» вода будет использоваться.Они могут быть построены над или под землей, но в этой части страны рекомендуются подземные цистерны, чтобы избежать замерзания в зимние месяцы. Подземные цистерны также имеют то преимущество, что они обеспечивают относительно прохладную воду даже в самые теплые месяцы года. Цистерны могут быть встроены в строительные конструкции, например, в подвалы или под крыльцами. Таким образом, вы можете использовать фундаментные стены в качестве структурной опоры, а также для удержания накопленной дождевой воды.

Цистерна должна быть расположена там, где окружающая территория может быть отсортирована для обеспечения хорошего дренажа поверхностных вод. на расстоянии от цистерны.Избегайте размещения цистерн на низких участках, подверженных затоплению. Оба вышеперечисленных шага уменьшат вероятность загрязнения накопленной цистерной воды ливневым стоком.

Цистерны всегда должны располагаться вверх по склону от любых очистных сооружений; на расстоянии не менее 10 футов от водонепроницаемых канализационных линий и стоков, не менее 50 футов от водонепроницаемых канализационных линий и стоков, септиков, полей для поглощения сточных вод, уборных и животноводческих помещений, а также не менее 100 футов от выгребных ям и мест выщелачивания. уборные.

Это стоит внимательно проверить эти вещи перед тем, как повернуть первую лопату земли для выемки цистерны. Загрязненная цистерна не стоит очень дорого.

В определенных ситуациях, например, на крыше сарая или другой хозяйственной постройки, которая поставляет собранную дождевую воду на нижний склон дома, цистерны могут быть расположены таким образом, чтобы обеспечивать самотечный поток к месту использования. Эта настройка определенно предпочтительнее, если ее можно использовать в вашей конкретной системе. Однако в большинстве случаев уровень воды, хранящейся в подземных цистернах, ниже, чем в точках использования в распределительной системе, поэтому обычно требуются насос и система под давлением.

Конструкция

Цистерны могут быть построены из различных материалов, включая монолитный железобетон, шлакоблок и бетон, кирпич или камень, залитые строительным раствором и оштукатуренные с внутренней стороны цементом, готовые стальные резервуары, сборные железобетонные резервуары. , цистерны из красного дерева и стекловолокно. Лучшим вариантом считается монолитный железобетон, особенно для подземных цистерн. Однако цистерны из шлакоблоков с бетонными полами являются обычным явлением и вполне подходят для подземного строительства; они обычно будут несколько дешевле, чем цельнобетонный вариант.Бетонные стены и полы должны иметь толщину не менее 6 дюймов и армированы стальными прутьями.

Два плана подземных бетонных цистерн показаны на рисунках 5 и 6. На рисунке 5 показана версия с бетонными блочными стенами, а на рисунке 6 — полностью бетонная версия с песчано-гравийным фильтром наверху цистерны.

Рис. 5. Поперечное сечение подземной цистерны с бетонными стенами, показывающее важные особенности. (Источник: Внешняя служба штата Пенсильвания, заказ № 800-86 Цистерны для бетонной кладки)

Рисунок 6.Поперечное сечение бетонной цистерны с фильтром (Источник: Penn State Ag Ext. Service, заказ № 800-87 Бетонные цистерны)

Если для стен цистерны используется шлакоблок или бетонный блок, все пустотелые ядра должны быть заполнены бетоном и арматурные стержни следует размещать вертикально, чтобы добавить конструкции прочности. Нижние колонтитулы могут потребоваться для больших цистерн, как показано на Рисунке 5.

Верх цистерны должен быть из железобетона и должен плотно прилегать к остальной части конструкции.Верх может состоять из отдельных панелей, как показано на рисунке 5, или это может быть цельная плита, как показано на рисунке 6. В любом случае люк в верхней части резервуара для доступа к резервуару для хранения должен быть включенным. Такое отверстие должно быть не менее 2 футов в поперечнике. Тяжелая бетонная или железная крышка, подобная той, что показана на рисунках 5 и 7, должна плотно закрывать отверстие, чтобы предотвратить попадание света, пыли, поверхностных вод, насекомых и животных.

Отверстия люков должны иметь водонепроницаемую бордюру с краями, выступающими на несколько дюймов над уровнем окружающей поверхности.Края крышки люка должны перекрывать бордюр и выступать вниз минимум на 2 дюйма. Крышки люков должны быть снабжены замками для дальнейшего снижения опасности загрязнения и несчастных случаев.

Разместите отверстие люка рядом с углом или краем конструкции, чтобы можно было опустить лестницу в цистерну и надежно прикрепить ее к стене. Этот доступ необходим для задач периодического обслуживания, которые будут обсуждены позже. В качестве альтернативы можно встроить бетонные ступеньки и поручни в стену цистерны под отверстием.

Рис. 7. Форма сквозного сечения крышки люка.

Внутренние стены и дно бачка должны быть гладкими, чтобы облегчить очистку. Цементная штукатурка может быть нанесена на интерьер в зависимости от того, насколько грубая основная конструкция. Герметики на цементной основе, такие как Thoroseal и Sure-Wall, также можно наносить на внутренние поверхности, чтобы обеспечить более гладкую поверхность и дополнительную защиту от протечек. Протекающая цистерна не только бесполезна, но и опасна; если хранимая вода может вытечь, то могут просочиться загрязненные поверхностные или грунтовые воды.Стоит потратить время при постройке цистерны, чтобы сделать это правильно — найдите хорошего строителя, который гарантирует свою работу от протечек.

Виниловые вкладыши можно использовать для предотвращения утечки в некоторых цистернах, но они обычно доставляют неудобства. Они дороги, склонны к проколам и не позволяют использовать сливные дренажные системы и другие аксессуары внутри бачка. Используйте виниловую пленку только в крайнем случае, когда все остальные попытки предотвратить утечку не удались.

Еще одна важная особенность хорошо спроектированной цистерны — переливная труба или трубы.Две различные возможности показаны на рисунках 5 и 6. На рисунке 5 перелив выполнен в виде стояка, который ведет через дно бачка к сливу. Такой переливной трубопровод или любой другой выпускной канал цистерны никогда не следует подключать к канализационной линии, прямо или косвенно. Дренажная линия, показанная на Рисунке 5, должна вести к свободному спуску вниз по уклону от цистерны. Диаметр сливной трубы должен быть не меньше диаметра входной трубы от водосбора крыши.На рис. 6 показан переливной трубопровод, ведущий через стенку бачка непосредственно наружу.

Внешний конец переливной трубы должен быть эффективно экранирован для предотвращения проникновения животных и насекомых. Следует использовать нержавеющую сетку с мелкими ячейками. Экран можно обрезать до размера, достаточного для того, чтобы его можно было обернуть вокруг конца переливной трубы, и его следует закрепить хомутом для шланга или аналогичным крепежным приспособлением. Простая конструкция переполнения изображена на рисунке 8.

Рис. 8. Поперечное сечение бачка размером 8 x 8 футов, показывающее переливную трубу, люк и вентиляционную трубу.

В качестве переливной трубы в любом случае следует использовать пластиковую трубу большого диаметра. При проектировании сливных отверстий, подобных тем, которые показаны на рисунках 6 и 8, должен быть предусмотрен хороший дренаж вдали от цистерны и дома.

Промывной слив должен вести к свободному выпуску, а не к канализационной линии. Дно бачка должно иметь небольшой уклон в сторону слива для облегчения очистки.Клапан для открытия и закрытия слива может управляться с уровня земли, как показано на Рисунке 9, или может быть построен подземный колодец вокруг клапана для обеспечения прямого доступа. См. Рис. 10. В любом случае клапан и дренажная линия должны быть изолированы достаточной глубиной земли, чтобы предотвратить замерзание даже в самую суровую зимнюю погоду.

Линия слива для очистки должна быть не менее 3–4 дюймов в диаметре, чтобы избежать засорения — во время операций по очистке через линию может пройти большое количество осадка.Выпускное отверстие должно располагаться там, где слив воды не вызовет никаких проблем или нареканий со стороны соседей.

Рис. 9. План очистки сливного и регулирующего клапана.

Рис. 10. План очистки дренажного и регулирующего клапана.

Цистерны должны иметь вентиляцию , чтобы свежий воздух мог циркулировать в отделении для хранения вещей. Одна или несколько труб большого диаметра, проходящих через верх цистерны, будут служить этой цели, как показано на рисунке 8. Наружное отверстие каждой трубы должно быть экранировано таким же образом, как описано выше для переливных труб.Отверстия, расположенные на высоте нескольких футов над уровнем земли, должны быть обращены в сторону преобладающих ветров, в большинстве случаев западных, для обеспечения максимальной вентиляции. Пластиковая труба диаметром четыре или шесть дюймов подходит для вентиляционных отверстий. Убедитесь в наличии водонепроницаемого уплотнения в местах, где каждая вентиляционная труба проходит через верх бачка.

Водопровод от бачка до дома или другого места использования должен быть проложен ниже линии замерзания и должен иметь диаметр 1–1¼ дюйма. Всасывающая головка должна быть эффективно экранирована и поднята как минимум на один фут над полом цистерны, чтобы предотвратить попадание осадка в распределительную систему.Часть всасывающей трубы внутри бачка должна быть пластиковой. Наилучшее место для забора воды — с противоположной стороны бачка от входной трубы для воды через крышу.

Отдельная входная труба для добавления забираемой воды — еще одна важная особенность хорошо спроектированной цистерны. Система, изображенная на рисунке 1, показывает такую трубу. По возможности лучше всего расположить надземную часть заливной трубы рядом с подъездной дорогой или другим дорожным покрытием, чтобы водовозу не пришлось проехать по лужайке, чтобы добраться до нее.Четырехдюймовая пластиковая труба является хорошей заполняющей трубой. На надземный конец трубы следует надеть плотно прилегающую крышку. Вы можете заблокировать крышку, чтобы еще больше снизить вероятность загрязнения.

Вода, попадающая в цистерну с любой силой за ней, например, во время летнего ливня или из бака с водой, имеет тенденцию перемешивать накопленную воду и, возможно, поднимать осадок, если не будут приняты меры для снижения силы поступающей воды. Один из способов сделать это — использовать «силовые выключатели», как показано на Рисунке 11.

Рис. 11. Гидравлический выключатель. Должен быть размещен на всех входах в цистерну. (Источник: информационная брошюра для клиентов Water Filtration Co., Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.)

Вода, попадающая в цистерну с крыши или из водовоза, должна течь по 4-дюймовой пластиковой трубе. в коробку силового выключателя из бетонных блоков. Блоки следует установить в растворе на дне цистерны углублениями вверх. В нижнем конце трубы необходимо прорезать прорези или отверстия площадью не менее 13 квадратных дюймов, чтобы поступающая вода могла перемещаться из трубы в цистерну.Силовые выключатели следует устанавливать как под водозаборниками, так и под водозаборниками.

Мойки крыши

Есть несколько других очень важных конструктивных особенностей, которые помогут обеспечить хорошее качество воды для цистерн. Кровельные мойки и кровельные фильтры были упомянуты ранее, и их важность и детали конструкции будут обсуждаться здесь.

Между ливнями на водосборной поверхности крыши скапливается много грязи и пыли. Этот мусор может включать частицы свинца и других атмосферных загрязнителей, а также птичий помет.Эти загрязнители попадут в цистерну вместе с водой с крыши, если не будут приняты меры для предотвращения загрязнения. Использование крышных мойок и крышных водяных фильтров может уменьшить количество этих загрязняющих веществ, попадающих в систему.

Вода, которая первой сходит с крыши в начале ливня, является наиболее загрязненной. Степень загрязнения будет зависеть от нескольких факторов, в том числе от продолжительности времени с момента последнего дождя, близости водосбора к шоссе или другому местному источнику загрязнения воздуха, а также от местной популяции птиц.Кроме того, определенные типы материалов предпочтительны для водосборной поверхности, как будет подробно описано позже.

Мойка крыши — это механизм, который отводит эту исходную сильно загрязненную воду с крыши из цистерны. После того, как поверхность водосбора смывается достаточным количеством осадков, вода с крыши снова направляется в цистерну для хранения. Обычно первые 0,01 дюйма осадков считаются достаточными для удаления большей части пыли и грязи с поверхности водосбора.Таким образом, в цистерну собирается только самая чистая вода с крыши, а загрязненная вода выбрасывается в отходы.

Есть несколько способов сделать это. Вода с крыши может быть отведена вручную через ряд клапанов в системе водостока, или автоматические мойки крыши могут быть изготовлены владельцем цистерны или приобретены у коммерческих дистрибьюторов.

Простой переключатель для мойки крыш показан на рис. 12. Эта конкретная конструкция требует ручного управления откидным клапаном для управления потоком воды с крыши в системе водостока.Такой клапан будет необходим на каждой водосточной трубе, если только они все не сойдутся в одну трубу непосредственно перед сливом в цистерну. Такая конструкция с одним клапаном определенно предпочтительна, поскольку для работы переключателя такого типа требуется, чтобы кто-то вышел и закрыл клапан вскоре после начала дождя, позволяя воде с крыши течь в цистерну. Клапан должен быть расположен так, чтобы к нему можно было получить доступ или управлять им с крытого крыльца или другого крытого участка, прилегающего к дому или цистерне.

Рис. 12. Простой переключатель для мойки кровли.

В периоды, когда дожди разделены лишь короткими периодами времени (менее суток), нет необходимости отклонять первоначальную мойку крыши каждый раз, когда начинается дождь. Однако после продолжительного засушливого периода важно отвести первоначальную воду на крыше, образовавшуюся в результате первых дождей.

Что касается определения того, сколько воды с крыши должно стекать в отходы, прежде чем направлять ее в цистерну, это будет варьироваться для каждого шторма.Вы можете использовать внешний вид воды на крыше в качестве индикатора — если она прозрачна для вашего глаза, когда она собрана в прозрачную стеклянную банку, вы можете направить воду в цистерну для хранения и последующего использования. Или вы можете разместить большой контейнер емкостью от 10 до 20 галлонов под сливом для мусора. Размер контейнера должен соответствовать вашей конкретной площади крыши — 10 галлонов на 1000 квадратных футов площади крыши. Так, в начале ливня грязная вода с крыши направляется в емкость; когда он наполняется, вы знаете, что водосборный резервуар был достаточно промыт и вода с крыши может быть после этого направлена в цистерну.Для этого типа устройства было бы лучше всего использовать один резервуар для сбора воды на крыше для всего водосбора. Соответствующий дренаж, например, в засыпанную гравием яму, должен быть предусмотрен для воды с крыши, которая будет выброшена впустую, независимо от того, проходит она сначала через сборный резервуар или нет.

На рис. 13 показан автоматический переключатель для мойки крыши, который не требует чьего-либо присутствия для работы в начале ливня, как это было в случае с предыдущей конструкцией. Основной принцип тот же.Определенное количество загрязненной воды с крыши в начале ливня собирается в емкость, чтобы она не могла попасть в цистерну. Как только водосборный резервуар смывается достаточным количеством воды, вода с крыши снова направляется в цистерну. Для конструкции, изображенной на Рисунке 13, объем сборного резервуара должен составлять 10 галлонов на 1000 квадратных футов площади крыши. Если необходимо более одного сборного сосуда, как в случае очень большого водосбора, размер этих сосудов следует соответственно отрегулировать, чтобы покрыть всю площадь водосбора.

Рис. 13. Автоматический переключатель для мойки крыш. (По материалам Jenkins, D. и F. Pearson. 1978 г. Возможности систем сбора дождевой воды в Калифорнии. Центр водных ресурсов Калифорнии, Университет Калифорнии, Contrib. No. 173, стр. 51).

Показанный дизайн Рисунок 13 является довольно обобщенным в том смысле, что для компонентов самодельной мойки крыши даны некоторые особенности. Сосуд для сбора может быть большой пластиковой или стеклянной бутылкой, дождевой бочкой или другим подобным контейнером.Независимо от типа используемого контейнера, такой автоматический мойщик крыши должен иметь несколько важных функций. К ним относятся поплавок для закрытия емкости или сборная ловушка, когда она заполнена, конические направляющие, чтобы гарантировать, что поплавок не смещается с одной стороны отверстия при заполнении емкости, а также средства для опорожнения сборного сосуда между штормами.

Плавучий пластиковый шар диаметром несколько дюймов будет служить поплавком в автоматическом переключателе для мойки крыши, построенном по образцу того, что показано на Рисунке 13.Конечно, шар должен быть немного больше в диаметре, чем отрезок трубы, ведущей в верхнюю часть уловителя. Это предотвратит утечку грязной воды с крыши, собранной в сифоне, и ее попадание в цистерну после заполнения сифона. Мягкая резиновая полоса может быть закреплена вокруг кромки трубы в верхней части сборной ловушки, где шарик остановится, для улучшения уплотнения.

По мере заполнения уловителя и подъема поплавка наверх его следует направить к отверстию входной трубы с помощью перевернутой воронки или подобного устройства.В противном случае поплавок может застрять вбок и, таким образом, не заблокирует подающую трубу. Воронка или направляющая поплавка должны выходить достаточно далеко по сторонам уловителя, чтобы поплавок не мог попасть между краем направляющей и стороной уловителя. Направляющую поплавка можно расширить и прикрепить к входной трубе с помощью нержавеющих болтов, как показано на Рисунке 13A. Предпочтительна пластиковая направляющая поплавка; однако другие материалы, такие как оцинкованная сталь, листовой алюминий или олово, также приемлемы для использования в этой части водосборной системы.

Необходимо предусмотреть возможность слива воды из автоматического переключателя для мойки крыш в периоды дождя. Этого можно добиться разными способами. Два из них показаны на рис. 138. Для слива воды из сборного сифона можно использовать простой сифонный насос с сильфоном или дренажное отверстие небольшого диаметра. Хотя оба этих механизма показаны на рисунке 138, в реальной системе потребуется только один из двух. Если бы использовался сифонный насос, кто-то должен был бы включать его после каждого ливня.Конец сифонной трубки внутри уловителя должен располагаться на высоте от до ½ дюйма над дном улавливателя, чтобы избежать накопления там слоя осадка. Если вы решите использовать дренажное отверстие для дренажа водосборного сифона с крыши, его следует просверлить на боковой стороне сифона примерно на ½ дюйма выше дна и диаметром 1/16 дюйма. Это позволит воде медленно стекать из сборного сифона в периоды без дождя, но при этом вода будет стекать достаточно медленно, чтобы во время ливня было потеряно очень мало.Третий метод слива сифона — это просто установка крана с клапаном сбоку или снизу сифона. Клапан будет закрыт во время дождя и открыт в периоды без дождя. Это устройство также потребовало бы присутствия кого-то для управления клапаном, хотя это можно было бы сделать на досуге в периоды без дождя.

Независимо от типа выхода отходов, используемого в сифоне, он должен вести в заполненное гравием отверстие или в воздух, а не в канализацию.Кроме того, слой осадка будет накапливаться на дне любой водосборной ловушки с крыши, что требует периодической очистки. Эти факторы следует учитывать при планировании размещения и установки этих устройств в вашей конкретной системе.

Если вы не хотите конструировать собственный переключатель для мойки крыши, коммерческие устройства можно приобрести у множества поставщиков. Тот, что изображен на рисунке 14, изготовлен компанией Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.

Рисунок 14.Доступный в продаже кровельный очиститель с фильтром. (Источник: информационная брошюра для клиентов Water Filtration Co., Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.)

Крышные фильтры для воды

В дополнение к мойкам для крыш ваша водосборная система должна также включать кровельный водяной фильтр, расположенный между водосбором и цистерной. Такой фильтр в первую очередь служит для удаления крупных твердых частиц и связанных с ними загрязнений из воды до того, как она попадет в цистерну. Он также может до некоторой степени нейтрализовать кислую дождевую воду, если известняк используется в гравийных и каменных частях фильтра.

Одна из возможных конструкций водяного фильтра на крыше изображена на рисунке 6. Блок фильтра может быть полностью или частично заглублен под землю, чтобы уменьшить вероятность замерзания в зимние месяцы. Блок фильтра, показанный на Рисунке 6, сделан из железобетона со стенками и верхом толщиной не менее 4 дюймов. Короткая секция сборных железобетонных водопропускных труб может также функционировать как фильтровальная коробка; Однако потребуется крышка или крышка. Люк и крышка, аналогичные описанным ранее для самого бачка, также должны быть встроены в верхнюю часть фильтра, чтобы обеспечить доступ для периодических проверок и технического обслуживания.Если блок фильтра расположен непосредственно на верхней части бачка, как показано на рис. 6, убедитесь, что в месте соединения двух фильтров имеется водонепроницаемое уплотнение.

Фильтрующая среда состоит из нескольких слоев гравия и песка. Общая толщина фильтрующего материала должна составлять минимум 12 дюймов и максимум около 3 футов, в зависимости от площади водосбора и размера коробки фильтра. Фильтр размера, показанного на Рисунке 6, будет подходящим для площади крыши до 2000 квадратных футов для всех, кроме, возможно, самых сильных дождей.По этой причине в корпус фильтра также должен быть встроен перелив, как показано на рисунке 6. Сетчатая аппаратная ткань (от до ½ дюйма) или алюминиевая сетка помещается на дно корпуса фильтра (с внутренней стороны) перед кладется гравий и песок. Это сохранит фильтрующий материал на месте.

Поперечное сечение типичного водяного фильтра на крыше показано на рисунке 15. Подробно показаны размеры и глубина слоев песка и гравия. Известняк следует использовать для гравийной и каменной частей фильтра.Необходимо использовать чистый фильтрующий песок и гравий, а перед укладкой песка и гравия следует очистить и продезинфицировать всю фильтровальную коробку. Готовую систему также следует продезинфицировать хлором. Перед тем как положить в фильтр песок и гравий, промойте внутреннюю часть корпуса фильтра дезинфицирующим раствором из стакана 5-процентного хлорного отбеливателя, смешанного с 10 галлонами воды. Тщательно вымойте все внутренние поверхности щеткой. После того, как песок и гравий уложены, в фильтр следует добавить галлон 5-процентного хлорного отбеливателя, наполнить фильтр чистой водой и дать ему постоять в течение 24 часов.По истечении этого периода времени раствор хлора следует слить из фильтра и пропустить через фильтр чистую воду до тех пор, пока запах хлора не исчезнет и вода не станет прозрачной.

Рис. 15. Размеры и глубина песка и гравия для кровельного фильтра. (По материалам Midwest Plan Service, Университет штата Айова, 1968. Private Water Systems., Стр. 53.)

Перфорированная брызговая пластина также изображена на рисунке 15. Она расположена примерно на 2 дюйма над поверхностью песка и служит для обслуживания. чтобы ослабить силу поступающей воды, равномерно распределяя ее по поверхности фильтрующего песка.Таким образом, песок будет как можно меньше потревожить. В качестве брызговика следует использовать неметаллический материал, такой как дерево или пластик. Полудюймовые отверстия следует просверлить в брызговике с 2-дюймовыми центрами. Опоры для брызговика должны быть встроены в стенки коробки фильтра, что позволит легко снимать и устанавливать пластину для осмотра и обслуживания фильтра.

Любой фильтр со временем забивается и требует периодического обслуживания. Это может повлечь за собой удаление части фильтрующего материала и замену новым песком или гравием.Если такая замена необходима, весь блок фильтра следует очистить и продезинфицировать в соответствии с процедурой, описанной ранее. Периодическая проверка водяного фильтра на крыше в вашей системе должна предоставить визуальные свидетельства неисправности или засорения, требующие корректирующих действий.

Водосборники на крыше

Как упоминалось ранее, некоторые типы кровельных материалов более подходят для использования в качестве поверхностей для сбора дождевой воды в цистернах. Наиболее подходящими для водосборных бассейнов являются битумная черепица, сланец и листовой металл (олово или алюминий).При планировании системы водосборного бачка необходимо учитывать следующие факторы:

Кровельные материалы с шероховатой поверхностью будут собирать грязь и мусор, что повлияет на качество стока.
Некоторые окрашенные поверхности, некоторая деревянная черепица и немного битумной черепицы могут придавать неприятный вкус или цвет.
Все желоба и водосточные трубы должны легко чиститься и проверяться.
Площадь крыши должна быть достаточно большой для подачи необходимого количества воды.
Атмосфера в вашем районе может содержать нежелательные или вредные загрязнители, которые могут повлиять на качество собираемой дождевой воды.
Перед использованием кровельного покрытия проконсультируйтесь с местными органами здравоохранения относительно возможной токсичности материала.

Защитные ограждения желобов также должны быть установлены вдоль любого водосбора крыши. Алюминиевый экран или сетку для оборудования с сеткой ¼ или ½ дюйма можно разрезать на полоски и закрепить поверх открытых желобов, как показано на Рисунке 16. Защитные ограждения желобов не пропускают листья, ветки и животных, но пропускают воду.Также удалите все ветки деревьев, нависающие над водосбором. Вы также можете удалить близлежащие деревья, из-за которых листья и ветки попадают в водосборный бассейн; или, если вы планируете новый дом и систему цистерн, не сажайте деревья прямо рядом с домом.

Рисунок 16. Решетка желоба. (Источник: Служба планирования Среднего Запада, Университет штата Айова, 1968. Частные системы водоснабжения, стр. 14)

Очистка воды в цистернах

Некоторые конструктивные особенности, описанные ранее, помогут обеспечить высокое качество воды в цистернах.Они будут включать мойки крыш, фильтры для воды на крыше, ограждения водосточных желобов, гидроразъемы; и эффективно экранированы входные и выходные отверстия цистерны. Однако в дополнение к этим мерам потребуется специальная очистка воды для обеспечения безопасной питьевой воды в цистернах. Рекомендации по дезинфекции воды в цистернах и минимизации коррозии и переноса отложений в распределительных системах будут рассмотрены на следующих страницах.

Дезинфекция воды в цистерне

Внутреннюю часть новой цистерны необходимо промыть дезинфицирующим раствором хлора и воды, как описано для крышных фильтровальных ящиков. Осторожно: убедитесь, что во время работы внутри бачка имеется соответствующая вентиляция из-за опасности газообразного хлора и недостатка кислорода. После дезинфекции и перед заполнением водой внутреннюю часть бачка следует промыть чистой водой до тех пор, пока не исчезнет сильный запах хлора. Бачок также следует продезинфицировать после очистки или другого ухода, требующего опорожнения бачка.

Для дезинфекции хранящейся в цистерне воды самой простой процедурой является добавление стандартного отбеливателя без запаха один раз в неделю из расчета одна унция на 200 галлонов хранимой воды в периоды засухи или одна унция на каждые 400 галлонов хранимой воды во время периодов дождей. .Если в воде появляется привкус хлора, может быть достаточно безопасно еженедельно дозировать одну унцию на каждые 400 галлонов хранимой воды. Если из-за отсутствия людей вода не хлорируется в течение недели или дольше, по возвращении в цистерну следует добавить одну унцию хлорного отбеливателя на каждые 200 галлонов хранимой воды.

Вы можете придумать простой способ измерения объема воды, хранящейся в цистерне. Следует взять деревянный столб, достаточно длинный, чтобы через отверстие люка достать до дна бачка.Затем штангу можно откалибровать так, чтобы, когда она опиралась на дно, он показывал приблизительный объем хранимой воды из глубины воды. Сделать это можно следующим образом. Во-первых, определите вместимость бачка на одном из двух столов в конце этого буклета. Если ваша цистерна имеет прямоугольную форму, а не квадратную или круглую, вы можете определить ее вместимость, выполнив следующую процедуру. Умножьте длину на ширину на глубину (все в футах), чтобы получить количество кубических футов хранилища.Затем умножьте это число на 7,5, чтобы получить количество галлонов емкости хранилища. Например, цистерна размером 10 на 8 футов и глубиной 6 футов будет иметь емкость, равную (10 X 8 X 6) X 7,5, или 3600 галлонов.

После определения вместимости бачка можно откалибровать штангу согласно следующему примеру. Чтобы откалибровать измерительную штангу для цистерны размером 10 футов на 8 футов и глубиной 6 футов, сначала разделите емкость на глубину в дюймах, чтобы получить количество галлонов на каждый слой накопленной воды толщиной 1 дюйм ( 3600/72 или 50 галлонов в этом примере).Затем просто отметьте столб с интервалом в 1 дюйм, начиная с одного конца и двигаясь к другому, пока не будет достигнута общая глубина накопленной воды (6 футов или 72 дюйма в этом примере). На каждом интервале в 1 дюйм отметьте соответствующий объем, начиная (внизу) с 50, 100, 150, 200 и т. Д., Добавляя 50 (для этого примера) к каждому последующему интервалу.

После калибровки такая мерная линейка даст вам быстрый способ оценить объем воды, оставшейся в цистерне в любой момент времени.Глубины и соответствующие объемы также могут быть указаны рядом в простой таблице, и тогда палка будет использоваться только для измерения глубины воды в цистерне. Необходимые дозировки хлора также могут быть указаны рядом с различными объемами для быстрой справки.

Если вода имеет неприятный вкус и запах, можно использовать следующую процедуру. Добавьте 2 унции кристаллизованного тиосульфата натрия в 1 галлон чистой воды. Затем добавьте 1 л этого раствора на каждые 1000 галлонов воды в цистерне, смешивая ее с водой из цистерны, но соблюдая осторожность, чтобы не взбалтывать донный осадок.Через несколько часов вода не должна иметь неприятного вкуса и запаха.

Любое водоснабжение должно проверяться на бактериальное загрязнение не реже одного раза в год. Если анализ воды показывает, что вода загрязнена, необходимо провести тщательный осмотр всей системы водоснабжения и территории, окружающей цистерну, чтобы найти и устранить источник загрязнения.

В качестве альтернативы добавлению дезинфицирующего средства непосредственно в цистерну у большинства дистрибьюторов оборудования для водоподготовки можно приобрести промышленные линейные автоматические хлораторы.

Сведение к минимуму коррозии в системах водоснабжения цистерн

Как указывалось ранее, дождевая вода является кислой и, следовательно, коррозионной. Если не принять меры для нейтрализации этой воды, она вызовет коррозию в бытовых распределительных системах, добавляя в водопроводную воду токсичные металлы, такие как свинец и кадмий. Коррозионные процессы — это очень сложные химические реакции, в которых участвует множество различных факторов. Использование представленных здесь рекомендаций не устранит полностью коррозию в вашей системе цистерны, но должно снизить ее до допустимого уровня.Наша цель — минимизировать количество корродированных металлов в готовой водопроводной воде.

Возможно, самый надежный способ минимизировать количество металлов в водопроводной воде — это использовать пластиковую трубу для обслуживания хотя бы одного крана холодной воды в системе. Это эффективно заменит источник металлического свинца и меди на нетоксичный, не подверженный коррозии трубопровод из ПВХ или PEX-пластика. Обязательно используйте пластиковую трубу, соответствующую техническим требованиям для подачи питьевой воды, если вы собираетесь ее использовать. Если только один кран с холодной водой в вашем доме будет обслуживаться полностью пластиковым водопроводом, вам следует набирать всю питьевую воду из этого крана, а не из другого.Наверное, было бы лучше всего залить пластиком водопроводный кран на кухне и, возможно, санузел в ванной комнате. Если вы планируете новую систему с нуля, вы можете рассмотреть возможность использования пластиковой сантехники во всей системе распределения.

Если ваша существующая распределительная система старше (до 1990 г.), она, скорее всего, состоит из медных трубопроводов, припаянных свинцом. Если вы не хотите заменять его часть пластиком, альтернативой может быть установка проточного нейтрализатора кислоты, чтобы снизить коррозионную активность воды.Такие устройства можно приобрести у дистрибьюторов оборудования для очистки воды, расположенных по всей Пенсильвании. Установки для нейтрализации кислоты стоят примерно 1500 долларов и доступны в ручном или автоматическом исполнении.

Вместо встроенного нейтрализатора кислоты нейтрализующий агент может быть добавлен непосредственно в цистерну. Ниже приводится таблица общих щелочных реагентов с примерными скоростями обработки. Они перечислены в порядке от наименьшей к наибольшей стоимости за фунт.

Реагент	Химическая формула	Количество, необходимое для нейтрализации 1000 галлонов дождевой воды
Известняк	CaCO ₃	2 унции.
Негашеная известь	CaO	1 унция.
Гашеная известь	Ca (OH) ₃	1 унция.
Кальцинированная сода	NaCO ₃	1 унция.
Каустическая сода	NaOH	1,5 унции.

Необходимо периодически добавлять соответствующее количество нейтрализующего агента в зависимости от количества и частоты поступления дождевой воды в цистерну.Возможно, наиболее удобной процедурой обработки было бы добавление нейтрализующего агента при добавлении дезинфицирующего средства в цистерну (один раз в неделю), по крайней мере, в течение нескольких недель, когда собирается дополнительный дождь. В течение недель, когда пресная дождевая вода собирается мало или совсем не собирается, нет необходимости добавлять нейтрализатор в цистерну.

Некоторые владельцы цистерн помещают в свои цистерны блоки природного известняка, которые служат в качестве постоянных нейтрализующих агентов. У нас нет никаких рекомендаций относительно размера или других характеристик таких блоков.

Независимо от того, устанавливаете ли вы нейтрализатор кислоты или пластиковую трубу или добавляете нейтрализующий агент непосредственно в цистерну, есть одна простая вещь, которую вы должны сделать перед использованием водопроводной воды для питья или приготовления пищи. Перед тем, как использовать ее для питья или приготовления пищи, вы всегда должны дать холодной воде стечь примерно в течение минуты. Это позволит смыть «застоявшуюся» воду (содержащую токсичные металлы, если из медной или другой металлической трубы со свинцовым припоем) из линии подачи, в результате чего останется водопроводная вода приемлемого качества.Эта практика особенно важна после того, как кран не использовался в течение нескольких часов или в течение ночи. Вместо того, чтобы просто слить воду в канализацию во время этой процедуры, вы можете использовать ее для других целей, кроме питья или приготовления пищи.

Сведение к минимуму переноса наносов через системы цистерн

Использование крышных мойщиков и крышных водяных фильтров, подробно описанных ранее, минимизирует попадание твердых частиц в цистерну. Однако эти устройства не могут полностью исключить попадание мелких частиц или образование слоя осадка на дне цистерны.Следовательно, необходимо предпринять определенные шаги, чтобы предотвратить перенос этого осадка по распределительной системе и, возможно, его попадание в кран.

Рекомендуется периодическая очистка бачка для удаления отложений. Это потребует слива воды из цистерны, вычерпывания осадка и промывки внутренней части щеткой и дезинфицирующим средством. Тщательное ополаскивание чистой водой должно предшествовать наполнению бачка. Такую чистку следует проводить через регулярные промежутки времени каждые три-пять лет.Во время очистки также может потребоваться нанесение нового слоя герметика для внутренних поверхностей.

Встроенный блок фильтрации осадка, подобный тем, которые коммерчески продаются одной из двух компаний, перечисленных ранее для нейтрализаторов кислоты, должен быть установлен между цистерной и краном для удаления любого осадка, который в противном случае мог бы попасть в кран. Такие устройства находятся в том же ценовом диапазоне, что и нейтрализаторы кислоты, а некоторые устройства доступны в виде комбинированного нейтрализатора кислоты / осадочного фильтра.

Сводный отчет

Эта публикация предназначена для использования в качестве руководства для домовладельцев, которые планируют построить систему водосборных цистерн на крыше. Он также предоставит полезную информацию тем, у кого уже есть резервуар для дождевой воды и кто хочет улучшить качество используемой воды. Представленные здесь материалы собраны из научных исследований, государственных агентств и частных фирм, специализирующихся на домашних системах водоснабжения. Исследование цистерн, послужившее основой для данной публикации, было проведено в сельских округах Кларион и Индиана, штат Пенсильвания, в течение 1979 и 1980 годов под руководством Школы лесных ресурсов, Института исследования природных ресурсов и государственного отделения Пенсильвании.Финансирование осуществлялось в соответствии с разделом V Закона о развитии сельских районов.

Ссылки

Информация в этом циркуляре была адаптирована из следующих публикаций:

Вклад № 173, «Возможности систем сбора дождевой воды в Калифорнии», авторы Дэвид Дженкинс и Фрэнк Пирсон. Можно получить в Центре водных ресурсов Калифорнии, Калифорнийский университет, 475 Kerr Hall, Davis, California 95616.
Брошюра с информацией для клиентов. Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.
Private Water Systems . Midwest Plan Service, Университет штата Айова, Эймс, штат Айова, 50010, attn. Стажер-специалист по сельскому хозяйству.
Цистерны для сельского водоснабжения в Огайо Норман Г. Бейли. Центр водных ресурсов, Университет штата Огайо, 1791 Нил Авеню, Колумбия, Огайо 43210

90 860 1687

14011 9011

14011

9011

6011

9011 9011 9011 9011

908 60 472

9 0860 1735

433686011

9011 9011 9011

9011

908 3988

0 8

908

9086 0 8520

9011 9011

9011

Вместимость (галлонов) квадратных цистерн
Диаметр дюймов футов	4 фута	5 футов	6 футов	7 футов	8 футов	9 футов	10 футов	11 футов	12 футов	12 футов	12 футов	14 футов	15 футов
Площадь дюймов футов	4 фута	5 футов	6 футов	7 футов	8 футов	9 футов	10 футов	11 футов	12 футов	13 футов	14 футов	15 футов	Размах из Одна сторона	56
480	600	720	840	960	1080	1200	1320	1440	156086011	1440	156086011		4
25	750	937	1125	1312	1500	1875	2062	2250	2437	2625	2812	5
36
36		1890	2150	2430	2700	2970	3240	3510	3780	4050	6		4050	6		2205	2572	2940	3307	3675	4042	4410	4777	5145 11		5148 11		1920	2400	2880 908 61	3360	3840	4320	4800	5280	5760	6240	6720	7200
86011 9030 81	3037	3645	4252	4860	5467	6075	6682	7290	7897	8	1	7897	8	8	100	3000	3750	4500	5250	6000	6750	7500	8250 105861	9000	11	11	9000	11	11		10
121	3630	4537	5445	6352	7260	8167	9075	9982	10890	11797	10890	11797	10890	11797
144	4320	5400	6480	7560	8640	9720	10800	11880	11880			16200	12
169	5070	6337	7605	8872	10140	11407	11407	11407	17745	1901 2	13
196	5880	7350	8820	10290	11760	13230	8 1470089011	13230	8 147008		20580	22050	14
225	6750	8437	10125	11812	13500861	11812	135008118	20250	21937	23625	25312	15
256	7680	9600	11520811 9011	9600	1152085011 9011		19200	21120 9086 1	23040	24960	26880	28800	16
289	8670	10837	61	10837	61 0861	10837	61 11	13005 11		21675	23842	26010	28177	30345	35512	17
324
324	972086011
324	972086011 9011	324	972086011 9011 9061 19440	21870	24300	26730	29160	31590	34020	36450	18	83511 9011	18	8135	18952	21660	24367	27075	29782	32490	35197	37905	40612	19	61
19	61
19	61
19	61
21000	24000	27000	30000	33000	36000	39000	42000	45000	20	Цистерны
4	378	566	661	755	850	944	1038	1133	1227	1322	1227	1322	590	737	885	1032	1180	1327	1475	1622	1770	61 1	011	1770	61 1	011	6	850	1062	1274	1487	1699	1912	2124	2336	2549		2549	1
7	1156	1445	2024	2313	2602	2891	3180	3469	3758	4047	433686011	4047
1888	2266	2643	3021	3398	3776	4154	4531	4909	988608	5286	2385	2863	3340	3817	4294	4771	5248	5725	61 6202 11		2360	2950	3540 90 011	4130	4720	5310	5900	6490	7080	7670	8260	8850
	11
4283	4997	5711	6425	7139	7853	8567	9281	9995 11	9281	9995 11		4248	5098	5947	6797	7646	8496	8496	9346	10195	11045	11045	11045	4985	5983	6980	7977	8974	9971	10968	11965	12962	13959	14956	14956		6983	8095	9251	10408	11564	12720	13877	13033	16190	8 0 0 0 0	6637	7965	9292	10620	11947	13275	14602	15930	17258 18560811	17258	17258	6006	7516 9 0861	9026	10537	12047	13558	15068	16578	18089	19599	21110	19599	21110 61 9011	21110 61 9011 9056	8526	10230	11936	13641	15346	17051	18756	20461	61 22166 11	20461	61 22166 11	7646	9558	11470	13381	15293	17204	19116	21028	61 22939861	21028	61 22939811 9011	21028	61 22939811 9011
19	10650	12779	14909	17039	19169	21299	23429	25559	25559	20	9440	11800	14160	16520	18880	21240	23600	25960	25960	8	25960	8

Подготовил Эдвард С.
