Строительные леса своими руками: деревянные, металлические, фото, видео

При строительстве, ремонте и обслуживании частного дома или коттеджа приходится некоторые работы делать на высоте. С помощью приставной лестницы далеко не все можно сделать, да и не очень это удобно. Намного удобнее использовать строительные леса.

С приставной лестницы далеко не так удобно работать

Содержание статьи

Самодельные строительные леса из дерева

Металлические строительные леса, конечно, надежны и долговечны, но чаще всего их делают из дерева. С древесиной работать могут все, и все что необходимо — пила, гвозди/саморезы, молоток/отвертка/шуруповерт. Набор инструментов незамысловатый, который найдется у любого хозяина, а если и нет чего-то то на приобретение много средств не требуется. Металл в этом плане сложнее. Он требует хоть какого-то навыка обращения, наличия сварочного аппарата и хоть некоторого представления о том, как правильно варить швы. Именно потому строительные леса своими руками в большинстве случаев делают из древесины.

Из чего делать

Всем понятно, что строительные леса или подмости нужны на небольшой срок. Но использовать для их изготовления надо строительную древесину хорошего качества, с минимумом сучков. Некоторые мастера советуют делать леса исключительно из ели. В отличии от сосны, сучки у нее расположены единично и на прочность доски почти не влияют.

Но еловые доски редко у кого есть в наличии, а вот сосны обычно достаточно. Из сосновых досок строительные леса делать тоже можно, но каждую из них надо проверить (во всяком случаете, которые идут на стойки и настил). Для этого складывают два столбика (три-четыре кирпича один на другой, пару строительных блоков, два валуна и т.п.). При проверке трехметровых досок расстояние между ними — 2,2-2,5 м. На столбики кладут доску, встав на середину на ней пару раз прыгают. Если есть слабые места, доска сломается или треснет. Выдержала — можно использовать.

Доска для лесов используется хорошая, без сучков

О толщине доски надо говорить конкретно, привязываясь к конструкции строительных лесов, расстояниям между стоек и планируемой нагрузки. Единственное, что можно сказать, что для стоек и настила чаще всего используют доску толщиной 40 мм или 50 мм, для укосин — 25-30 мм. Такая доска может быть использована в детальнейших строительных работах, если удастся при разборке лесов ее не повредить.

Гвозди или саморезы

Спор о том, гвозди или саморезы лучше, идет всегда, но в данном случае он усугубляется тем, что работы проводятся на высоте, и требуется от конструкции повышенная надежность. С этой точки зрения лучше гвозди. Их делают из мягкого металла и при наличии нагрузки, они гнуться, но не ломаются. Саморезы делают из закаленной стали, а она хрупкая и при наличии ударных или переменных нагрузок ломаются. Для строительных лесов это критично — были случаи, когда они разваливались. Но это речь идет о «черных» саморезах. Если еще анодированные — желтовато-зеленые — они не настолько хрупки и вполне могут выдержать все нагрузки. Если вы серьезно переживаете насчет надежности лесов, лучше использовать гвозди. Их не любят в связи с тем, что разобрать соединение быстро и без потерь не получится — чаще всего древесина повреждается.

Даже анодированные саморезы ломаются

При самостоятельном изготовлении строительных лесов можно поступить так: первоначально собрать все на анодированные саморезы. Если конструкция окажется удобной и правильной, подстраховаться, вбив по два-три гвоздя в каждое соединение. Для того чтобы при разборке не повредить древесину, под гвозди можно положить обрезки тонких досок, на протяженный пролет можно использовать и целые доски, но малой толщины. При разборке из можно расщепить, а торчащие гвозди легко вынуть.

Конструкции и их особенности

Для разных видов работ используют разные по конструкции строительные леса и подмости. Для работ с легкими материалами слишком большая несущая способность не нужна. В таких случаях делают приставные подмости или подмости-конверт.

Строительные подмости-конверт. Несмотря на кажущуюся ненадежность, работать с них удобно

Для работ на фронтонах или при наружной отделке невысокого одноэтажного дома используют строительные козлы, на перекладины которых укладывают настил.

Если опирать на стены ничего нельзя, подойдут строительные козлы с уложенными на перекладины досками настила

Для кладки стен из кирпича, любых строительных блоков, для отделки фасада кирпичом или камнем — для всех этих работ требуются уже полноценные строительные леса.

Строительные леса из древесины для повышения жесткости усиливают упорами и раскосами

Как правило, все эти конструкции не крепятся к стенам здания, а фиксируются упорами, которые подпирают стойки. ДАлее подробнее поговорим о каждой из этих конструкций.

Приставные подмости

Называются так из-за того, что обычно к стене не крепятся, а просто прислоняются. Держатся они за счет упора. Чем больше нагружают этот вид строительных лесов, тем прочнее они стоят. Есть две конструкции, обе они выполнены в виде буквы «Г», только развернуты в разные стороны.

Чертежи приставных строительных подмостей (два вида)

На рисунке справа простая и надежная конструкция подмостей. Единственный их недостаток — они не регулируются по высоте. Удобны, если надо, например, подшить свесы кровли, смонтировать или почистить водосток, все те работы, которые имеют небольшой разброс высоты. Некоторые даже приспосабливают подобные подмости для строительства дома из бревен (бруса). По ребрам упоров удобно закатывать или поднимать бревна.

: Они надежны — выдерживают 11 метровое бревно и трех человек

: Строительные подмости — простая конструкция

На рисунке слева подмости-конверт или армянские строительные леса. Конструкция проста и надежна, хоть и не кажется таковой. Но она проверена уже на многих тысячах строящихся домов. Привлекательна тем, что требует минимум строительных материалов, собрать/разобрать/передвинуть их можно за считанные минуты. Основное — изготовить треугольники, а установка на заданную высоту времени отнимает немного: поднять треугольник, подпереть наклонной балкой, которую в земле зафиксировать.

Треугольные упоры для армянских лесов

На изготовление треугольников идет доска толщиной 40-50 мм, шириной 100-150 мм. Вертикальная часть может быть длинной — за нее удобно поднимать подмости на заданную высоту. Верхняя перекладина делается диной 80-100 см, на нее укладываются доски настила. Они, кстати, тоже толщиной 50 мм, а ширина — чем больше, тем лучше, в идеале тоже 150 мм.

При изготовлении уголков, стык надо располагать так, чтобы горизонтальная доска находилась сверху. Для повышения надежности этого узла, можно использовать металлические накладки в виде уголка. Но если фиксироваться уголок будет при помощи трех укосин, прибитых с двух сторон, в этом необходимости нет.

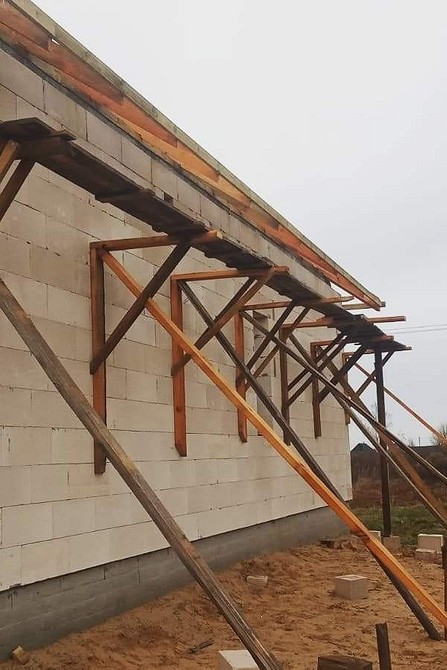

Устанавливаются треугольники армянских подмостей каждый метр

Устанавливаются такие треугольники примерно через каждый метр. Если фасад позволяет, их прибивают, если нет — обходятся только силой тяжести. Основная нагрузка в данной конструкции приходится на упорную доску — ту, которая ставится под углом и одним концом упирается в землю, другим — в вершину треугольника. Эти упоры делают из бруса, доски толщиной не менее 50 мм, трубы солидного диаметра (не менее 76 мм) или сечения (для профилированной трубы не менее 50*40 мм). При установке упора, его ставят точно в угол, забивают в землю, дополнительно фиксируют, вбивая клинья.

Упоры ставят точно в уголУкосины вбивают в землю, дополнительно фиксируют клиньями

Чтобы исключить возможности бокового сдвига, установленные упоры фиксируются несколькими укосинами, соединяющими их в жесткую конструкцию. Вот для этих укосин можно использовать необрезную доску, если она есть, но достаточной толщины и ширины.

Установленные упоры сбивают укосинами

Если возникает необходимость упорные доски дорастить (если они нужны длиной более 6 метров), для такой доски делают дополнительный упор. Он упирается примерно в середину основного, снимая на себя часть нагрузки.

Как сделать армянские строительные леса на наружном углу

Теперь немного о настиле этих приставных строительных лесов. Его делают из широкой доски толщиной 40-50 мм. В данном случае их желательно фиксировать к треугольникам хотя-бы на саморезы. Данная конструкция никак не предусматривает наличия перил, и малейшие подвижки под ногами будут вызывать повышенный дискомфорт. Потому фиксация крайне желательна.

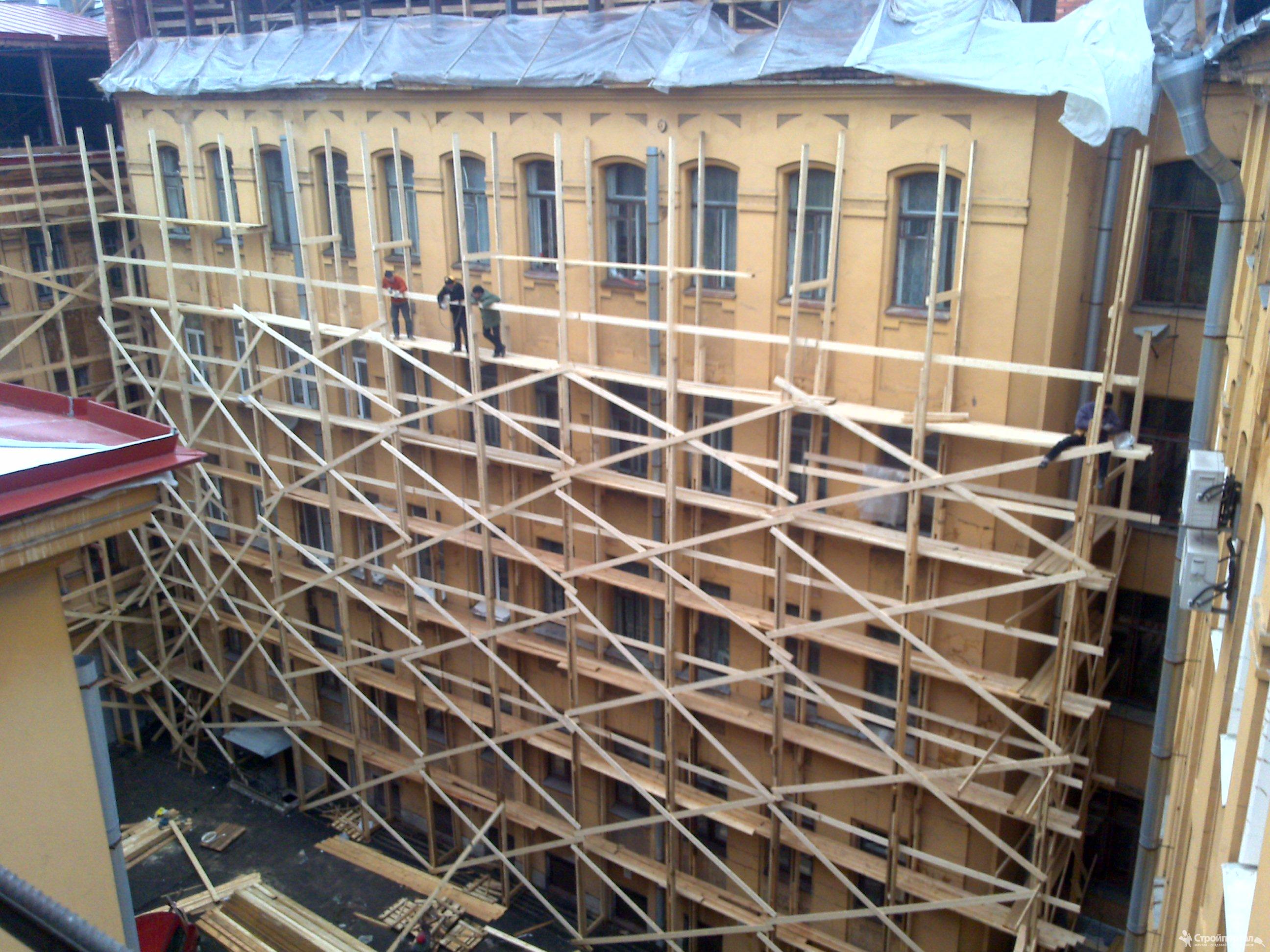

Деревянные строительные леса: чертежи и фото

Описанные выше выше варианты хороши, если работа не предполагает наличия тяжелых материалов. Также не всегда есть возможность опереть леса на стену — любой вентфасад или многослойная стена — и вы подобную конструкцию уже поставить не сможете. В этом случае делают полноценные леса. Конструкция их тоже не сложна, но требуется приличное количество пиломатериала.

Схема строительных лесов из досок

Для их устройства тоже используют доски значительной толщины — 40-50 мм. Сначала собираются стойки. Это два вертикальных бруса или толстых доски, скрепленных поперечинами. Размеры поперечин — 80-100 см. Их надо делать исходя из того, что минимальная более-менее удобная ширина настила — 60 см. Но гораздо увереннее себя чувствовать будете, если у вас будет хотя-бы 80 см. Для придания конструкции большей боковой устойчивости стойки можно сделать сужающимися кверху.

Чтобы леса не заваливались на стену дома, поперечины можно сделать с выпуском в 20-30 см. Они не дадут конструкции завалиться в сторону дома

Стойки ставят на расстоянии 1,5-2,5 метра. Зависит пролет от толщины досок, которые будете использовать для настила — надо чтобы они не прогибались. Установленные на требуемом расстоянии стойки скрепляют между собой укосами. Они не дадут конструкции сложиться вбок. Чем больше поперечин и укосин, тем более надежной получаются строительные леса.

Чтобы строительные леса не упали, их подпирают досками/брусом, один конец которых прибит к стойкам (гвоздями), второй — закопан в землю

Поперечные балки не дают сложиться вбок, но остается еще возможность того, что незакрепленные леса могут упасть вперед. Чтобы этого не случилось, балки подпирают укосинами. Если высота лесов составляет 2,5-3 метра, этого можно и не делать, но если вам необходимо проводить работы на уровне второго или третьего этажа, подобная фиксация необходима.

Деревянные строительные леса своими руками сделать можно за пару дней

Если работы будут вестись на большой высоте, желательно сделать перила. Их можно делать из не очень толстой доски, но сучков быть не должно, как и трещин. Поручни помогут чувствовать себя наверху более уверенно тем, кто высоты боится.

: Конструкция строительных лесов модульная, легко наращивается до необходимой высоты и формы

: До уровня перекрытия второго этажа хватает стандартного погонажа — 6 метров

: Неудобны такие леса тем, что их приходится полностью разбирать, если возникает необходимость передвинуть на другую стену

: Можно собрать небольшие строительные леса из старых, но крепких досок. Иногда для раскосов и упоров используют жерди или трубы — что есть в хозяйстве

Строительные козлы

Еще есть способ сделать легкие передвижные строительные леса — соорудить одинаковые строительные козлы, набив с определенным шагом поперечины, которые будут одновременно и лестницей, и опорой для досок настила.

На поперечины укладывают доски настила

Такой вариант строительных лесов хорош, например, при обшивке дома сайдингом. Обшивка идет снизу-вверх, высоту приходится все время менять, прислонится или зафиксироваться к стене нет никакой возможности. Поэтому данный вариант для такого случая — самый лучший.

Строительные козлы — варианты

Иногда одну стойки с одной стороны делают вертикальными, без наклона. Это позволяет устанавливать их ближе к стене, настил тогда располагается ближе к стене. В некоторых случаях это удобно — например, при конопатке, покраске, профилактической обработке.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.
Принцип соединения штыревых лесов
Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).
Хомутовые леса — быстрый монтаж/демонтаж
Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны. При таком способе важно идеально подобранные размеры труб, чтобы не было люфта.
Рамные леса — принцип крепления поперечин и укосин
Клиновые. При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.
Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Строительные леса своими руками — 2 варианта, инструкции!

При строительстве жилого дома многие процессы нужно выполнять на высоте, а потому без надежных лесов не обойтись. Самое оптимальное решение – изготовить строительные леса своими руками, тогда не придется платить за аренду и тратить время на транспортировку конструкции. Они бывают деревянными и металлическими, и в зависимости от материала, технология сборки имеет определенные отличия.

Строительные леса своими руками

Конструкция и виды лесов

И деревянные, и металлические леса имеют одинаковые элементы:

опорные стойки;
лестницы;
настилы и перемычки для него;
ограждающие перила;
упоры;
горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

Клиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

Виды лесов	Описание
рамные	металлические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа
клиновые	очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штыревые	редко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт
хомутовые	это универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали

Хомутовые леса

Как собрать деревянные леса

Чтобы на лесах удобно было работать, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не меньше 1 м, а общая высота лесов — максимум 6 м. Исходя из этих параметров, составляют примерный чертеж конструкции.

Строительные леса своими руками

Для работы потребуется:

брус 100х100 мм;
доски толщиной 30 мм;
доски сечением 100х50 мм;
гвозди;
молоток;
уровень;
рулетка;
дисковая пила.

Древесина должна быть плотной и сухой, без трещин. Сырое дерево утяжелит конструкцию, к тому же после высыхания может деформироваться. Поскольку леса требуются только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.

Шаг 1. Изготовление рамы

Строительные леса из дерева

4 бруса обрезают по высоте лесов и укладывают на ровную площадку. Теперь берут 2 бруса по 4 м и 2 по 3,6 м, и прибивают их с внутренней стороны к опорным балкам: меньшие по верхнему краю, 4-х метровые – по нижнему. Должно получиться две одинаковые трапеции, которые дополнительно следует укрепить диагональными распорками.

Шаг 2. Сборка каркаса

Рамы поднимают, устанавливают вертикально одну напротив другой и временно скрепляют боковинами: расстояние между нижними краями стоек должно быть 1,15 м, между верхними около 1 м. Проверяют расположение боковин по горизонтали строительным уровнем, и если все правильно, крепко сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.

Шаг 3. Монтаж настила

К верхним поперечным брускам необходимо прибить доски для настила. Лучше всего набивать их по ширине каркаса; доски укладывают вплотную, без зазоров на стыках. По бокам каркаса крепят дополнительные поперечины, которые можно использовать как лестницы.

Приставные леса с четырьмя конвертамиПримерные размеры конвертовКонверт с упоромКонвертДеревянные строительные леса

Цены на различные виды строительных досок

~~Доски строительные~~

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Подготовка распорокПодготовка распорок

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Переходники

Шаг 3. Сборка рамы

Стойки

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Сборка конструкции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Схема сборки

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Леса строительные

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.

Леса

Цены на столбы, профильные трубы

~~Столбы, профильные трубы~~

Видео — Строительные леса своими руками

Строительные леса своими руками из дерева — чертежи, фото и видео от IVD.ru

Сделать деревянные строительные леса своими руками довольно легко. Они менее надежны, чем стальные, но материал позволяет создать устойчивую и безопасную конструкцию, пригодную для работы. Есть возможность задавать любые технические параметры, не привязанные к стандартным размерам. Предельно допустимая нагрузка зависит от толщины стоек и настила, а также материала, из которого они изготовлены. Не следует использовать подгнившие доски и брусья. Если они применялись раньше, необходимо проверить их качество. Найти заготовки самому будет легко. Подойдут любые породы — как хвойные, так и лиственные. Как правило, это сосна или ель. Допускается проводить монтаж из изделий третьего сорта. Внешний вид в данном случае не имеет значения.

Все о сборке деревянных строительных лесов

Преимущества и недостатки дерева
Детали конструкции
Варианты сборки
Сборка рамы на четырех вертикальных опорах

Установка приставных подмостков

Разбираем особенности дерева и сравниваем его с металлическими лесами.

Плюсы

Главное преимущество заключается в простоте сборки. Для стыковки сборных элементов не нужен сварочный аппарат или другое профессиональное оборудование. Специальных навыков не требуется. С работой справится любой человек, умеющий обращаться с молотком. Смонтировать металлическое основание гораздо сложнее. Чтобы правильно сварить шов, нужна практика. Научиться владеть электродом по фото и видеоинструкциям невозможно. Аренда или покупка моделей с винтовыми соединениями не всегда бывает возможна.

В качестве заготовок можно использовать обычные доски и брусья. Вышку легко сконструировать из подручных средств. Единственное требование к заготовкам — их надежность. Часто в ход идут лишние стройматериалы, оставшиеся после ремонта, поддоны, использующиеся при перевозке и хранении.

По окончании ремонтных работ раму разбирают, а детали используют по мере надобности. Стальные трубки сложнее приспособить для хозяйственных нужд.

Минусы

Большая гибкость, по сравнению с металлом. Настил, уложенный на каркас из профиля или прутьев, будет прогибаться под ногами.

Металл прочнее, поэтому для придания основанию из брусьев устойчивости и жесткости придется делать его более массивным.

Один из недостатков — пожароопасность. Даже после обработки антипиренами — составами, затрудняющими горение, — детали поддерживают пламя.

Все элементы крепятся на гвозди и саморезы, ослабляющие края, поэтому использовать массив больше двух раз не рекомендуется.

Несущий каркас — к нему крепятся все остальные детали.

Настил — он выдерживает вес одного или нескольких человек. Чтобы было удобнее работать, наверх затаскивают инструменты и материалы. Общая нагрузка составляет несколько сотен килограммов.

Лестницы на нижний ярус и между ярусами.

Ограды.

Ребра жесткости, представляющие собой распорки, расположенные по вертикали и по диагонали.

Упоры — диагональные балки, поддерживающие платформу. Их низ упирается в землю, верх — в площадку или основание.

Вышки на четырех опорах — чтобы увеличить поверхность, их соединяют вместе. Основание представляет собой раму из досок или брусьев. Такой способ позволяет создавать многоярусные сооружения и обычные двухметровые тумбы. Его часто применяют, когда нужно добраться до кровли или третьего этажа.

В качестве опор, расположенных с внутренней стороны рамы, иногда используют стену. Гвозди не оставляют заметных следов на неокрашенных и неотделанных поверхностях. Любую облицовку после такого вмешательства придется менять или ремонтировать.

А-образные козлы представляют собой две самодельные стремянки, на которые сверху уложен настил. Подходят только для малоэтажных строений и применяются в основном при отделке. Конструкция проста и ненадежна. Горизонтальную площадку желательно приколотить гвоздями — иначе ее придется постоянно поправлять. Она довольно узкая и рассчитана только на одного человека. Перила и ступеньки отсутствуют. Наверх забираются по стремянке или приставной лестнице. Чтобы собрать такие деревянные строительные леса своими руками, чертежи не нужны, но контроль качества пиломатериалов все же необходим.

Приставные подмостки — их еще называют армянскими. Вместо рамы на четырех ногах здесь используются диагональные держатели. Низ упирается в грунт, верх — в угол, закрепленный на стену здания. К держателям прибиваются перпендикулярные им доски. Одной стороной они крепятся к стене, другая служит основанием для рабочей поверхности.

Полки, отличающиеся от армянских стропил способом крепления. У них нет центрального диагонального держателя. Нагрузку воспринимает система из перпендикулярных брусьев. Вертикальный ряд прибивается снизу к стене, горизонтальный располагается сверху под прямым углом к нему. Горизонтальный вместе с настилом удерживают доски, образующие с ним острый угол. Полки рассчитаны на небольшую нагрузку. После них на поверхности останутся заметные следы от широких гвоздей, анкеров или саморезов. Без диагонального держателя толщину и количество крепежей придется увеличить.

Самыми надежными являются рамные и приставные подмостки. Рассмотрим их монтаж более подробно. А для тех, кому нужны обычные козлы, предложим соответствующее видео.

Она способна выдерживать большие нагрузки и подходит для любых работ. Есть возможность создания многоярусной системы. Перед тем как сделать строительные леса своими руками, нужно продумать их схему. Лучше начертить ее с указанием всех размеров — так будет проще рассчитать количество материалов и правильно выполнить монтаж с первого раза.

Необходимые материалы и инструменты

Доски толщиной 4-5 см. Стандартная длина — 6 м.

Брус 10х10 и 5х5 см.

Молоток.

Пила по дереву.

Гвозди или саморезы.

Уровень.

Рулетка.

Обработка антисептиками и лаком не потребуется, если система нужна только на один раз. Не допускается наличие трещин и участков, пораженных плесенью. Главное требование — безопасность. При падении есть риск получить серьезные травмы. Настил должен быть устойчивым и выдерживать нагрузки, на которые он рассчитан.

Сборка каркаса

Перед началом работ площадку следует осушить и разровнять — иначе конструкция будет шататься. Если его не удастся выровнять и устранить все лужи, под ножки придется подкладывать обрезки, щебень или кирпичи.

Сначала монтируют четыре вертикальные стойки из бруса 10х10 см или досок. Их обрезают по высоте, если это необходимо, и скрепляют горизонтальными элементами. Удобнее сначала собрать на земле две боковины — внутреннюю и внешнюю. Затем их приводят в вертикальное положение и соединяют параллелями, задавая необходимую ширину. Конструкция станет более устойчивой, если боковинам придать форму трапеции. Например, нижняя распорка может иметь длину 1,2 м, верхняя — 1 м.

Работать удобнее вдвоем. Один человек держит деталь в нужном положении, другой прибивает ее молотком. Чтобы справиться в одиночку, внутреннюю сторону сначала придется зафиксировать на стене.

Прямоугольные секции легко объединять. Каждая пара стоек в этом случае служит опорой для щитов, находящихся от нее с двух сторон. Если нужно собрать одиночную трапецию, вертикали располагают под небольшим углом, наклонив их друг к другу. Длина верхней горизонтали должна быть меньше, чем нижней. При длине секции 4 м верх можно сделать короче на 20-40 см с каждой стороны.

Для придания устойчивости к боковинам прибивают диагональные распорки, служащие ребрами жесткости. Без них рама будет шататься.

Положение горизонтальных частей следует проверять с помощью строительного уровня. При наличии неровностей работу придется переделывать — ведь с кривых подмостей легко упасть или уронить инструмент. Кроме того, кривые опоры быстро расшатаются из-за неравномерно распределенных нагрузок.

Укладка настила

Его крепят к верхним боковинам на гвозди. Они должны полностью заполнять пространство между стойками. Чем меньше щелей, тем меньше шансов, что гвоздь или молоток упадет вниз. При толщине 4-5 см допускается устраивать пролет длиной 3-4 м. Из более тонких щитов лучше сделать короткие пролеты длиной до 2 м.

Монтаж люков и лестниц

Чтобы попасть наверх, используют стремянку либо создают самодельную лестницу, прибивая к боковинам ступеньки 5х5 см. Интервал между ними выбирают так, чтобы было удобно подниматься.

Подъем на второй ярус делают сбоку либо вырезают в «потолке». Лучше разместить его на краю — сквозная дыра в полу в центре секции может мешать. К люку приделывают самодельную лестницу — две рейки, соединенные ступеньками.

Чтобы установить облегченные строительные леса из дерева своими руками, потребуется такой же набор инструментов. В качестве материалов будем использовать брусья 5х15 см и доски толщиной 3-4 см. Все элементы крепим на гвозди. При необходимости подмости достают до третьего этажа, но сделать второй ярус не удастся. Им не нужна ровная сухая площадка, так как основная часть конструкции находится в «подвешенном состоянии».

Из двух элементов длиной 1 м сколачиваем опоры. Для этого располагаем их под прямым углом, фиксируем и монтируем на стену. Вертикальный направлен вниз, горизонтальный — в сторону. Вместе они образуют основание для настила. Их расставляют с шагом 1-2 м. В угол вставляют укосины — диагональные брусья, нижней стороной упирающиеся в землю. Низ фиксируют, забивая в землю кол, верх приколачивают гвоздями или привязывают проволокой.

Пространство между сторонами угла заколачивают щитами с обеих сторон. Они выполняют функцию ребер жесткости и дополнительного крепления для диагонального держателя. Сверху укладывают щит.

Одна секция выдерживает вес человека. Чтобы стойки не ушли в сторону, монтируют боковые держатели либо сколачивают диагонали между собой дополнительными перемычками. Один из способов — повесить основание на длинные анкеры, способные выдерживать большие нагрузки. Не исключено, что отверстия от них придется заделывать цементным раствором.

Также предлагаем посмотреть видео, как построить строительные леса (козлы) из досок своими руками.

Материал подготовил:
Артем Филимонов

Строительные леса своими руками

Постройка дома — это ответственное мероприятие, требующее обдуманного подхода, материалов, инструментов и приспособлений. Именно к последним можно причислить строительные леса. Эти конструкции служат для того, чтобы возможно было делать отделочные работы на большой высоте.

Строительные леса позволяют на высоте от 4 до 10 метров осуществить такие работы:

подшить фронтоны,
сделать сайдинг,
установить водосток и так далее.

В действительности, отделочных работ более чем достаточно. Мало того, строительные леса можно сделать и выше 10 метров, но есть одно но, такая конструкция требует промышленных мощностей и соответствующих инженерных знаний. Вряд ли у вас получится сделать её своими руками в соответствии со всеми нормами.

Внимание! Вы должны учитывать, что работа на строительных лесах сопряжена с риском. Поэтому их прочность не должна поддаваться сомнениям.

Многие решают сделать строительные леса своими руками потому, что их аренда до сих пор является весьма дорогостоящим удовольствием. Мало того, приходится немало заплатить за доставку. С учётом того, что отделочные работы могут длиться порядка нескольких месяцев — более выгодно соорудить конструкцию самостоятельно.

Выбираем материал

В принципе, существует всего две альтернативы. Вы можете сделать строительные леса своими руками из металла или из дерева. Причём у каждого варианта есть как свои плюсы, так и минусы.

В качестве примера возьмём металлические леса. Сделать их своими руками не так-то уж и просто. Мало того, это требует специального оборудования и материалов, которые скорей всего придётся купить. Но одновременно с этим конструкция такого типа обладает просто невероятной устойчивостью и сроком эксплуатации. Оно позволяет делать самые сложные работы на немалой высоте.

Совет! После того как закончите работы металлические строительные леса можно сдавать в аренду. В крайнем случае их можно раскрутить и положить в гараж.

Если же опираться на опыт людей, который сталкивались с этим вопросом, то большинство склоняется к тому, что металлические строительные леса можно сделать только в том случае, если у вас есть необходимый металл. Покупка получается довольно затратной. Но если вы хотите сделать из этого бизнес, затраты должны окупиться.

Строительные леса из дерева сделать своими руками довольно просто. К тому же после использования их можно легко разобрать, а доски, к примеру, спалить в камине или печке. По факту — это одноразовое строение, которое уничтожается после одного цикла эксплуатации или отдаётся соседу.

Само собой, по надёжности деревянные леса, которые можно сделать своими руками в разы уступают металлическому аналогу. Но и стоят они практически ничего. К тому же на каждом дачном участке можно отыскать подходящие материалы. Главными вашими инструментами в данном контексте будут молоток и гвозди.

Главный недостаток деревянных лесов это их малая прочность и невысокая устойчивость. Конечно, если сделать всё добротно, то этой конструкцией можно будет пользоваться. Поэтому так важно в точности следовать инструкции.

Внимание! Деревянные строительные леса, сделанные своими руками довольно тяжело сохранить, так как древесина без обработки легко поддаётся гниению.

Пластик — реальность или вымысел

Сейчас всё чаще не строительных форумах можно увидеть целые темы, посвящённые пластиковым строительным лесам. Конечно же, они существуют и обладают массой важных преимуществ перед деревянными и металлическими изделиями. Но изготовить их не в промышленных условьях пока что не представляется возможным.

Внимание! Конечно, если у вас есть 3-D принтер, то вы сможете сделать пластиковые строительные леса своими руками.

Возведение разных видов конструкций

Делаем деревянные леса

Это простейшая конструкция, которую можно сделать своими руками буквально за день. Чтобы в итоге получить прочное и надёжное строение просто следуйте этой инструкции:

Возьмите доску длиной в шесть метров поставьте её к стене.
Параллельно поставьте вторую доску.
Скрепите их между собой перекладинами. Таким же образом сделайте вторую опору.
Уложите настил.
Чтобы обеспечить повышенную жёсткость возьмите доски-раскосы. В качестве упора используйте землю.
Наращивайте уровень за уровнем до тех пор, пока не достигните достаточной высоты.

Как видите, сделать деревянные строительные леса своими руками не так-то уж и сложно, но есть множество нюансов, которые необходимо участь. В противном случае конструкция может не простоять и нескольких дней.

Очень важно делать пролёты оптимальных для конструкции размеров. За канон принято считать расстояние в два метра между стояками. При необходимости его можно увеличить до двух с половиной. Ширина настила составляет ровно метр.

Ещё один важный нюанс при сооружении строительных лесов заключается в том, какие крепёжные элементы использовать. Обычно вариантов всего два: гвозди и саморезы. Стоит признать, что у обоих есть как свои плюсы, так и свои минусы.

Возьмём, к примеру, саморезы. На первый взгляд — это идеальные крепежи для того чтобы сделать строительные леса своими руками. Но не всё так однозначно. Их главным минусом является излишняя хрупкость.

Также саморезы, с помощью которых можно сделать строительные леса своими руками довольно восприимчивы к ударным нагрузкам. У них просто отлетает шляпка. Естественно, это может повлечь за собой полное разрушение конструкции.

Поэтому лучшим вариантом для того чтобы сделать строительные леса своими руками будут именно гвозди. Причём лучше всего использовать 120-миллиметровые изделия. Для лучшей фиксации их кончики загибаются.

Основная причина хрупкости саморезов заключается в том, что их делают из закалённого металла. Именно поэтому при сильных нагрузках они часто ломаются. Совсем другое дело гвозди. В их основе лежит мягкий металл. Он может согнуться, но не сломаться. Именно поэтому, если вы хотите сделать строительные леса своими руками, лучше всего использовать именно их.

К сожалению, несмотря на свои неоспоримые достоинства, гвозди не идеальны. Главным недостатком этих крепёжных элементов является то, что разобрать конструкцию аккуратно не получится. Придётся её разбить. Естественно, что во второй раз изделие использовать не получится.

Поэтом опытные строители всем тем, кто решил сделать строительные леса своими руками рекомендуют базовый вариант скрепить с помощью саморезов, а финальный зафиксировать гвоздями.

Делаем леса из металла своими руками

Для начала нужно дать одно важное уточнение. В этом варианте основная конструкция делается из металла, а настилы из дерева. Это оптимальное сочетание, позволяющее добиться высоких эксплуатационных качеств.

Внимание! Исключительно металлическими строительные леса своими руками не делаются.

В качестве металла для каркаса можно использовать алюминий. Он имеет небольшой вес, поэтому сложностей с монтажом возникнуть не должно. Тем не менее он не способен выдерживать слишком большие нагрузки и это нужно учитывать. Лучше всего, чтобы каждый пролёт имел следующие параметры:

ширина — 100 см;
высота — 150 см;
длина от 165 до 200 см.

Это тот канон, который позволит обеспечить постройке, созданной своими руками нужную устойчивость.

При создании сооружения из металла нужно как следует подготовиться, так как здесь особое значение имеет качество материалов, вам понадобится:

квадратный профиль,
трубы для распорок,
профиль для соединительных вставок,
доски для настила,
лестница,
соединительные элементы.

Естественно, что одними материалами ограничиться не удастся, чтобы создать намеченный проект своими руками вам также понадобится ряд инструментов, среди которых:

ножовка для металла,
дрель,
болгарка,
сварочный аппарат.

При помощи этого инструментария вы сможете построить металлическое вспомогательное устройство своими руками.

Сооружение строительного леса своими руками начинается с утрамбовки земли, где будет стоять изделие. Это позволит обеспечить повышенную надёжность всей конструкции. Мало того, не помешает сделать водоотвод.

Внимание! Водоотвод является необходимым элементом, если отделка фасадов будет длиться продолжительный период времени.

Там, где будут стоять опоры вы должны своими руками подложить доски. Это обеспечит большую устойчивость. В данное случае ни одна предосторожность не будет излишней, так как малейший люфт может привести к тому, что строительные леса разрушатся, и вы ничего не сможете сделать.

Чтобы сделать строительные леса из профильной трубы своими руками, следуйте этому алгоритму:

Нарежьте трубы. Для диагональных распорок — 200 см, а для горизонтальных — 96.
Концовки горизонтальных труб необходимо расплющить. Это нужно для соединения с профилем.
Своими руками свяжите вертикальные стойки. Для этого используйте отрезки профиля.
Соедините горизонтальные участки стяжками.
Просверлите отверстия для болтов на стояках и распорках.
Выставьте уровни и скрепите элементы.
При соединении секций используйте переходники.
Положите лаги.

Чтобы защитить строительные леса от коррозии, нужно сделать защитное покрытие. Достаточно антикоррозийной жидкости и специальной краски.

Итоги

Сделать строительные леса можно своими руками. Сложность конструкции напрямую зависит от того материала, который вы выберите, к примеру, пластиковые сооружения можно сделать только в условиях промышленного производства. Самым простым вариантом является конструкция из дерева.

Строительные леса из труб и досок своими руками: порядок сборки и чертежи

Все высотные работы отличаются повышенной сложностью, и без специальных приспособлений в этом случае однозначно не обойтись. Одно из них – строительные леса. Их цена исчисляется в руб/м², и даже применительно к самому дешевому комплекту (рамному) составляет порядка 140 – 145. К тому же куда его потом девать? Аренда может выйти также недешево (от 55), если ремонт или строительство затянется надолго, что на практике обычно и происходит.

Плюс – некоторые проблемы с перевозкой лесов, так как личный транспорт для этих целей не подойдет. В сфере малоэтажной застройки (для частного сектора) оптимальное решение – изготовить их своими руками.

Общая информация

Встречаются мнения, что леса из металла и дерева лучше (и дешевле) арендовать, чем собирать самостоятельно. Основной аргумент – покупка труб обойдется дороже. И такие суждения подкрепляются экономическими расчетами. Судя по всему, авторы подобных замечаний проживают в городских квартирах и имеют довольно смутное представление о том, что это такое – поддержание своего дома в надлежащем состоянии (и фасадной части, и помещений, высота которых, как правило, превышает типовую). А ведь собственнику этим приходится заниматься регулярно.

Более того, сочетание таких материалов, как металл (скелет) и доски (настилы на каждом из уровней) считается оптимальным. Одно из преимуществ деревянных лесов в том (второе – невысокая конечная стоимость), что конструкция после окончания строительства (ремонта) легко разбирается, а материал используется для других хозяйственных целей. Но есть и существенный минус – ограничение в грузоподъемности.

То есть на подобном приспособлении можно проводить только такие работы, как оформление фасада (окраска, отделка сайдингом), обработка потолков, штукатурка и ряд иных. При возведении же кирпичной кладки или одновременном пребывании на высоте нескольких человек деревянные леса непригодны. А вот сборка из труб и досок универсальна в использовании.

Единственная сложность – в правильном выборе варианта лесов строительных и способа скрепления всех конструктивных элементов. Затраты на изготовление таких многоуровневых подмостков оправданы лишь в том случае, если их можно разбирать и хранить в сарае (на территории или еще где) до следующего применения. А вот тратить деньги на неразборную модель, сварную, нерационально, и вряд ли кто станет этим заниматься. Нельзя не учитывать и такие факторы, как сложность изготовления, прочность сооружения и его устойчивость.

Краткая характеристика типов строительных лесов

Хомутовые. Плюс – возможность изменения геометрии скелета по любой из осей. Минус – сложность монтажа/демонтажа конструкции. К тому же при необходимости повысить несущую способность придется покупать элементы крепления. Одной лишь проволокой, тем более веревкой, в таком случае не обойтись.

Клиновые. Отличаются от всех аналогичных в применении моделей повышенной надежностью и прочностью. Но и затраты на изготовление неизмеримо больше (в первую очередь, на держатели). Для частного сектора – не лучший вариант.

Штыревые. Плюс – небольшой вес при способности выдерживать значительную нагрузку; простота сборки (хотя и относительная). Минус – высокая стоимость; повышенное давление на почву. Для обеспечения устойчивости необходимо принять ряд дополнительных мер. В частном секторе такие леса, как правило, не используются. Основная причина – сложность изготовления. Здесь нужны точные расчеты и сварочный аппарат.

Рамные. Плюс – вес конструкции небольшой, но при грамотном составлении чертежа и сборке такие леса способны «нести» нагрузку до 200 кг/м². Ограничение же по высоте в 50 м для частного строения большого значения не имеет. Именно такая модель в сфере индивидуальной застройки считается наилучшей.

Что понадобится

Точные линейные величины конструктивных элементов обозначать бессмысленно – их попросту не может быть. Размеры строительных лесов подбираются исходя из специфики проводимых работ, наличия места для их установки, количества одновременно находящихся на высоте мастеров и по ряду других параметров.

Все численные значения в мм.

Крепежные детали

Болты + гайки + шайбы + гровера – для скрепления металлических элементов.
Саморезы (по металлу) – для фиксации досок по месту укладки.

Основные этапы изготовления

Подготовка деталей. Сначала нарезаются трубы. Даже если и составлен чертеж, с досками торопиться не нужно. После сборки скелета лесов их размеры все равно придется уточнять. Это избавит от лишней работы, если потребуется подгонка заранее приготовленных элементов настила по месту. Концы круглых труб (примерно на 80) расплющиваются, чтобы потом можно было высверлить отверстия для крепежа. Для облегчения такой «прессовки» стоит сделать осевой пропил (надрез металла) на указанную длину.

Подготовка «горизонталей». Перед тем, как их использовать в сборке каркаса, к каждой трубе следует приварить вставки из профиля в обозначенных на чертеже местах.
Подготовка «вертикалей». Для обеспечения большей устойчивости стоек на одном конце каждой наваривается так называемая становочная пята. Хотя ее можно сделать и съемной – пластина + отрезок профиля.
Сверление отверстий в конструктивных элементах. Особое внимание – вертикальным и горизонтальным (стойкам, перемычкам). Несовпадения приведут к появлению перекосов. Поэтому деталь придется однозначно менять, а это нерациональное расходование материалов.
Выставление стоек. Главное на данном этапе – выдержать их соответствие вертикальной плоскости. Малейший перекос значительно осложнит дальнейшую сборку строительных лесов и резко снизит их несущую способность. Да и удобства в работе на них вряд ли добавит. Именно поэтому все горизонтальные стяжки должны быть предельно идентичны (по длине).
Усиление конструкции. Для этого используются распорки диагональные. Особенность их крепление – в симметричности. Если это условие будет соблюдено, то вся нагрузка на леса строительные станет распределяться более равномерно по всей площади.
Изготовление лестницы. Практика использования самодельных строительных лесов показывает, что переносные модели предпочтительнее стационарных. Для эффективной работы (применительно к частному сектору) одной съемной лестницы вполне достаточно. Ее, небольшую по размерам, легко при необходимости снять и установить в другом месте. Материал тот же – труба.
Обустройство настила лесов. Доски укладываются в последнюю очередь, после окончательной подгонки по размеру. Они крепятся к приваренным вставкам саморезами.

Для обеспечения максимальной устойчивости строительных лесов необходимо:

подготовить «башмаки», с помощью которых конструкция выравнивается в месте установки. Своим руками их несложно сделать из досок; желательно несколько штук и разной толщины. В дальнейшем это упростит процесс корректировки положения лесов относительно земли;
обработать грунт на участке, где планируется их использование. Он выравнивается (при необходимости) и утрамбовывается. Это гарантирует, что в процессе работы не произойдет усадка почвы (под нагрузкой) и перекос строительных лесов.
Чаще всего одной секции бывает недостаточно. В этом случае делается больше – две, три. Для их соединения в единую сборку необходимо подготовить переходники. Подойдет тот же профиль (30 х 30), который нарезается на куски по 100 и приваривается к стойкам. Для фиксации секций можно использовать П-образные металлические серьги. Чтобы скрепление было максимально надежным, для них следует тоже взять трубу, но чуть меньшего сечения (25 х 25) или диаметра.

Если внимательно разобраться с процессом изготовления, то получается, что в сборке строительных лесов ничего сложного нет. Главное – правильный расчет и аккуратность.

Строительные леса своими руками, чертежи, схемы, фото + видео

При строительных работах снаружи и внутри помещений (если в них высокие потолки) часто необходимы строительные леса – своими руками чертежи вспомогательных сооружений выполнять необязательно, а вот собрать их по готовой методике сможет любой желающий.

Требования к лесам для строительства и ремонта

Леса используются в строительстве и ремонте очень широко. Даже обычную штукатурку стен своими руками без них осуществить непросто, а монтаж кровли или стенового сайдинга и вовсе становится сложнейшей задачей без вспомогательных опорных конструкций. Разумеется, мобильность стремянок или наскоро сколоченных козлов-табуреток выше, а их стоимость заметно ниже.

Но только солидные по размеру леса позволят не отвлекаться на постоянное перемещение вдоль фасада или ремонтируемой стены всего необходимого. Экономия времени и сил, концентрация энергии на ремонте – главная выгода от лесов, самодельных либо покупных. Производительность строительного труда при использовании лесов возрастает в несколько раз – так что их стоимость можно занести в графу «плата за скорость и удобство ремонта».

Любая конструкция строительных лесов обязана быть надежной и прочной – в том числе с учетом размещаемых на них людей, инструментов, строительных и расходных материалов. Если есть хоть малейшие сомнения, что строительные леса не получится собрать с должным запасом устойчивости, лучше приобрести готовое, фирменное изделие в специализированном магазине. Тем более что выбор таковых товаров достаточно разнообразен.

Классификация строительных лесов

Сам термин «леса» связан с историческим опытом отделки фасадов штукатуркой, лепниной и росписью при возведении дворцов и прочих элитарных строений. Для штукатуров и отделочников возводились многометровые «этажерки» из настоящих бревен и помостов. После окончания работ весь этот материал расходовался на дрова, оставив потомкам только свое название да принцип сооружения.

Современные варианты имеют в своей основе каркас и выполняются с учетом многоразового использования. Конструктивно леса строительные могут выполняться в таких вариантах:

Штыревые леса – из стальных труб, с приваренной изогнутой арматурой и гнездовыми замками. Тяжелые и неповоротливые, требуют значительного времени на сборку и перемещение – но при этом очень прочные. Например, каменную или кирпичную кладку лучше всего выполнять именно с них. На штыревые леса можно загрузить большое количество тяжелых строительных материалов, они весьма устойчивы и прочны;
Рамные леса из легких алюминиевых и/или стальных сплавов – изготавливаются из труб и ребер жесткости с надежной фиксацией конструкции в прочную раму. Могут иметь колеса для перемещения по плоскому грунту. Отлично подходят для штукатурки или обшивки балкона сайдингом – когда вес строительных материалов невелик, а работа сопряжена с быстрым перемещением вдоль (вверх-вниз) ремонтируемого объекта;
Клиновые леса – своеобразный симбиоз рамных и штыревых конструкций, объединяющий достоинства обеих. Выдерживают большую нагрузку и при этом мобильны. Узлы крепежа выполнены в виде фланцев с прорезями, что позволяет создавать многоугольные и ломаные линии вдоль сложных фасадов.
Хомутовые леса – универсальные конструкции небольшой грузоподъемности для ремонта и реставрации криволинейных фасадов;
Подвесные – всем известные «люльки», с помощью которых выполняется мойка фасадных стекол и герметизация межплиточных швов. Между двумя стационарными лесами тоже может быть подвешена конструкция без опоры на грунт.

Подвесные, хомутовые и клиновые варианты бывают только покупными, их самостоятельное «производство» не рекомендуется. Штыревые или рамные строительные леса, чертежи которых приведены ниже, своими руками собираются при наличии соответствующих плотницких и металлообрабатывающих навыков.

Строительные леса – своими руками из дерева, пошаговая инструкция

Дерево является наиболее простым в обработке и при этом недорогим материалом – создание деревянных лесов укладывается в несколько ремонтных этапов, вполне выполнимых самостоятельно. Опишем подробно, как сделать их из деревянных брусьев, досок и реек.

Как сделать строительные леса своими руками из дерева — пошаговая схема

Шаг 1: Выбор и подготовка древесины

Для работы потребуется несколько видов дерева. Несущие опоры выполняются из бруса размером 10х10 см (меньшее сечение не позволит выполнять с лесов тяжелые строительные работы). Горизонтальные настилы сколачиваются из толстых досок (от 50 мм), ребра жесткости – из досок толщиной от 25 мм. Могут использоваться рейки ограждения толщиной от 20 мм. Древесина для опор и помоста должна быть без сучков и трещин, ее следует обработать специальными составами для предотвращения гниения и появления плесени.

Шаг 2: Планирование каркаса

Торцевые стороны деревянных лесов необходимо выполнить под сходящимся углом – это заметно увеличит устойчивость конструкции и не будет помехой при ремонте стен.

Кроме того, несущие опоры из бруса 10х10 см желательно выбрать цельными, а не составными – тогда и прочность многоэтажного сооружения будет выше. Минимально допустимая ширина самодельных лесов из дерева равна 50 см, их длина может быть 3-4 метра. Ограничением по высоте принято считать 6 метров, иначе велик риск опрокидывания лесов при работе. Для работы потребуются стандартные деревообрабатывающие инструменты – пилы и ножовки, рубанок, дрель и шуруповерт.

Шаг 3: Сооружение каркаса

Два бруса высотой не более 6 метров укладываются на ровную горизонтальную поверхность, удаление между ними равно планируемой длине лесов. Два других точно также укладываются рядом. Верхняя часть брусьев должна слегка сходиться кверху для устойчивости всего сооружения. Для расстояния между опорами в 4 метра по длине лесов внизу достаточно схождения в 40-50 см вверху. То есть, если межосевое расстояние между балками-опорами внизу равно ровно четырем метрам, то сверху оно выставляется в 3.5-3.6 метра. В результате получаются две симметричные деревянные трапеции.

К опорным балкам саморезами прикручиваются боковины из бруса. Они послужат опорами для рабочих настилов, поэтому монтируются с внутренней стороны. Вообще, деревянные леса собственного изготовления могут иметь не более трех «монтажных этажей», так что боковин из бруса будет всего четыре. Три соответствуют уровням лесов, а нижняя служит для прочности, ее крепят в 20-30 см от земли.

Шаг 4: Выполняем объемный каркас

Для соединения боковых трапеций в цельные леса потребуется помощник (а лучше двое). В одиночку эту операцию выполнить тяжело, да и точность стыковки наверняка пострадает. Заранее готовятся боковые поперечины, причем они будут разной длины. Дело в том, что устойчивые леса должны быть пирамидальны и по ширине, и по длине. Необходимый угол схождения невелик, иначе между верхней частью лесов и ремонтируемым фасадом возникнет неудобная щель. Скажем, для ширины в 1 метр довольно будет верхнего просвета в 85-90 см.

Установив деревянные боковины вертикально и слегка наклонив их друг к другу, длинными саморезами крепим боковые поперечины. Использование шурупов предпочтительно тем, что после ремонтно-строительных работ леса можно будет разобрать (частично или полностью) и сложить в сарае или гараже.

Шаг 5: Завершающий и дополнительный

Осталось прибить к поперечным брускам доски для настила и ограждение над каждым помостом. С боковых сторон лесов можно набить дополнительные поперечины, которые будут выполнять роль лестниц. Также полезно над каждой опорой сделать узел в виде выдвигающегося штыря для крепления лесов к земляному грунту – на ровных поверхностях он убирается, и вся конструкция стоит на срезах торцевых балок.

Оцените статью: Поделитесь с друзьями!

Строительные леса своими руками из профильной трубы

В строительстве или ремонтных работах, проводимых на высоте, без строительных лесов не обойтись. Приспособление для строительных работ можно арендовать на время работы, но это недешево, особенно при продолжительных ремонтных проектах. Рассчитав необходимую высоту и конфигурацию, строительные леса можно сконструировать самостоятельно.

Конструкция лесов и материалы для сооружения

Предназначение строительных лесов — возможность доставки на высоту стройматериалов и безопасность пребывания там строителей во время работ. Для этого конструкция должна быть устойчивой, прочной, с механизмом подъема, спуска и защиты. Лучше всего для сооружения лесов подходит дерево или металл.

Самый простой и дешевый вид строительных лесов – деревянный. Собрать такие леса можно из обычных гвоздей и досок. Конструкцию часто используют для незначительных одноразовых работ. Недостатком приспособления являются небольшие размеры и ограничение в нагрузках которые деревянные леса способны выдержать, причем демонтаж конструкции сложнее, и при повторной сборке прочность лесов снижается.
Более надежными и многофункциональными являются металлические леса. Они быстро и легко собираются и разбираются, надежней в использовании, рассчитаны на значительную нагрузку. По мере продвижения работ можно добавлять новые секции, увеличивая конструкцию в высоту и ширину. Для металлических лесов используют алюминиевую или стальную профильную трубу и деревянные брусья для сооружения подмостков.

Строительные леса состоят из нескольких элементов:

опорные рамы – это каркас, на него приходится основная нагрузка;
настилы (подмостки), на которых находятся строители и рабочий материал;
перила для защиты от несчастного случая;
упоры – для устойчивого положения;
распорки (диагональные и горизонтальные) – для прочности стоек и равномерного распределения веса;
лестницы для подъема и спуска.

Виды и эксплуатационные особенности

Несмотря на внешнюю простоту конструкции, строительные леса могут собираться разным способом, используя различные технологии крепления.

Разные виды строительных лесов имеют свои функциональные особенности:

Рамные. Популярны за счет легкого веса, простоты возведения и доступной цены. Состоят из прочно установленной рамы и горизонтальных и диагональных перемычек, которые крепятся к раме. Чаще других самостоятельно сооружаются на месте частного строительства или ремонта. Высота таких лесов может достигать 50 м, максимальная нагрузка на квадратный метр – до 200 кг.
Клиновые. Более сложная установка с использованием специального клинового крепления. Такие леса способны выдержать большую нагрузку, надежны, быстро и легко собираются и разбираются, чаще используются при масштабном строительстве для поднятия крупногабаритных и тяжелых стройматериалов.
Штыревые. Также рассчитаны на большие нагрузки. Крепятся при помощи штырей. Монтаж штыревых лесов достаточно простой и быстрый, поэтому их использование среди строителей популярно.
Хомутовые. Легкие, небольшие леса, соединение деталей происходит с помощью хомутов, процесс достаточно трудоемкий. Но большим преимуществом этого вида стала возможность использования для зданий со сложной конфигурацией фасадов. Конструкцию хомутовых лесов при необходимости можно легко изменить в нужном направлении.

Виды строительных лесов

Обратите внимание! Выбор того или иного типа строительных лесов зависит от вида запланированных работ, архитектурных особенностей здания, возможных финансовых затрат и требуемых сроков.

Самостоятельная сборка лесов из профильной трубы

Зачастую затраты на доставку и оплату готовых лесов слишком высоки, поэтому строители сооружают их самостоятельно на месте строительства.

В частном строительстве обычно используют самодельные леса из металлопрофиля рамного типа. Соорудить леса несложно, имея необходимый набор инструментов и материалов.

Обратите внимание! Самодельные леса из металлопрофиля просто демонтировать после использования и удобно хранить, они занимают немного места. Также их выгодно давать в аренду.

Что для этого понадобится

Конструкция состоит из блоков (секций), количество которых определяется по высоте и ширине здания.

Обычно одна секция имеет размеры 1,5 /1,0 /1,65 — 2,0 м.

Для сооружения рамных лесов из профильной трубы нам потребуется:

профильная труба с квадратным сечением 30х30мм, 1,5 м длиной – для стоек;
труба с сечением 25х25 мм – для соединений;
труба диаметром 15 мм – для распорок;
доски толщиной 40-50 мм и длиной 2,1-2,2 м – для настила;
уровень;
сварочный аппарат;
саморезы, болты, гвозди;
болгарка;
дрель;
лестница.

Алгоритм действий

Перед началом монтажа следует тщательно подготовить грунт в месте установки. Место для монтажа нужно тщательно утрамбовать, землю разровнять. В дождливое время желательно сделать водоотвод. Малейший сдвиг или оседание приведут к неустойчивости всей конструкции, что может стать причиной несчастного случая.

Обратите внимание! Иногда для большей надежности и перестраховки под опоры подстилают деревянные подкладки.

Последовательность работ следующая:

Подготовка материалов. Трубу диаметром 15 мм режут на отрезки по 2 м (диагональные распорки) и по 96 см (горизонтальные распорки). Затем по краям двухметровых заготовок делают надрезы по 6-8 см и сплющивают для удобства крепления.
Сооружают раму. Для этого между двумя стойками устанавливают горизонтальные распорки через каждые 30 см и приваривают. Получается элемент, похожий на лестницу. То же проделывают для второй рамы.
Готовят соединительные элементы. Для переходников нарезают из профиля с размером сечения 25х25 мм куски по 30 см в длину, а из профиля 30х30 мм куски по 8 см. Далее вставляют меньший элемент в больший и приваривают посередине, чтобы не было сдвигов.
Сбор секции. Ставят параллельно две рамы, примерив распорки и отметив точки соединения, просверливают в них отверстия для болтов, а затем собирают конструкцию.

Обратите внимание! После сборки секции обязательно нужно проверить перпендикулярность верхних перекладин с помощью уровня. Даже малейший перекос сделает сооружение неустойчивым, и на лесах будет невозможно стоять.

Увеличивать высоту и длину лесов можно, соединяя новые секции между собой с помощью переходников.

Сооружение настила

Настил сбивают из досок двумя способами: укладывая их поперек или в длину:

Первый способ. Деревянные брусья крепятся при помощи саморезов к поперечным трубам, прикрученным по краям лесов болтами.
Второй способ подразумевает доски более 2 м, которые плотно укладываются и закрепляются с нижней стороны брусками перпендикулярно доскам (чтобы не провисали под тяжестью).

Обратите внимание! Для того чтобы настил не двигался в процессе эксплуатации, его нужно дополнительно скрепить металлическим профилем П-образной формы.

Профиль вырезают по ширине настила и крепят саморезами в местах расположения горизонтальных распорок. Таким образом, профильные отрезки как бы надеваются сверху на трубы и не дают настилу сдвигаться.

Покраска

Чтобы самодельные металлические леса служили долго, не подвергаясь коррозии, их нужно покрасить традиционным способом.

Это важно! Деревянный настил перед покраской лучше обработать антисептическим средством, все металлические элементы хорошо ошкурить, прогрунтовать, и только затем наложить слой краски, дать ей высохнуть, и покрыть профильную трубу вторым слоем.

Простые самодельные леса — Fine Homebuilding

Сводка: Ветеран строительства Майк Гертин утверждает, что вы можете построить эти универсальные А-образные рамы дешевле, чем аренда 5-футовой. участок строительных лесов на одни сутки. Здесь он объясняет, как построить эти А-образные рамы из пиломатериалов.

Работаете ли вы над домом, чтобы заработать себе на жизнь, или просто любите заниматься домашними делами, скорее всего, вам иногда нужно работать в воздухе. Вы можете многое сделать с лестницей, если знаете, как установить и безопасно использовать лестницу .Опционально возможны домкраты для насосов и отсутствие лестниц. И некоторые строители начинают с , перестраивают свои проекты от начала до конца , как вы чаще всего наблюдаете в коммерческом строительстве. Это кажется довольно разумной идеей, особенно при строительстве дома, в котором вы будете строить стены поэтапно. Это обычное дело в домах с высокими эксплуатационными характеристиками.

Однако многим из нас просто нужна платформа, чтобы время от времени работать. Нам нужно что-то, что можно быстро установить и снять.И было бы хорошо, если бы это не увеличивало стоимость проекта, над которым мы работаем. Подмости или строительные леса можно арендовать, но за те деньги, которые стоит арендовать 5-футовые. секции строительных лесов за один день, вы можете построить комплект А-образных рам в кратчайшие сроки. А-образные рамки не только отлично подходят для постановки, но и являются универсальным инструментом. Я использовал их для всего, от козлов до временных опор для крыльца. А когда работа сделана, А-образные рамы складываются для удобства транспортировки и хранения.

Последовательность — ключ к созданию А-образных рам

А-образные рамы — это просто пара лестниц, соединенных в верхней части ног болтами с квадратным подголовком.Но лестницы должны быть идентичными, чтобы подходить друг к другу и плавно открываться и закрываться.

Для единообразия я строю А-образные рамы на столе или листе фанеры, поддерживаемом козлами. Поверхность становится шаблоном для разметки лестниц. Прежде чем приступить к раскладке лестниц, я просверливаю отверстия во всех ножках 2х4 для болтов с квадратным подголовком, которые служат петлями. Выравнивая и просверливая все ножки сразу, я исключаю возможность измерения ножек по-разному и отверстия не совпадают.

Затем я совмещаю одну ногу с краем фанеры и провязываю мелом параллельно этому краю, чтобы найти вторую ногу. Чтобы убедиться, что лестницы идентичны, я использую один и тот же край и меловую линию для каждой и временно прикручиваю ножки к фанере, прежде чем строить лестницу.

В завершение прикручиваю к ножкам распорки и перекладины. Склеиваю все детали и скрепляю их скобами или гвоздями для быстрой сборки. Затем прикручиваю к ножкам распорки и перекладины. Привинченные А-образные рамы жестче и служат дольше, чем А-образные рамы, забитые гвоздями.

Две лестницы соединены болтами с квадратным подголовком. Не имеет значения, установлены ли рамы друг на друга так, чтобы ножки были слева или справа друг от друга, при условии, что перекладины обращены наружу. Шайба между ножками улучшает открывание и закрывание.

Чтобы увидеть больше фотографий, чертежей и подробностей, нажмите кнопку «Просмотр PDF» ниже:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

Посмотреть PDF

Деревянная вышка для строительных лесов: 11 ступенек (с изображениями)

Присоедините носилки

Положите две ноги вниз, подперев их обломками, чтобы облегчить зажим, а затем положите носилки сверху. Убедитесь, что гнезда перекладин направлены внутрь, так как это окончательная установка подмостей.Использование большого обрамляющего квадрата, прикрепленного к одной из ножек, выровняет носилки по отношению к ножке. Я обнаружил, что использование стального коробчатого сечения тоже помогает, но это не совсем необходимо.

Как только вы убедитесь, что подрамник квадратный с одного конца, просверлите подрамник и ножку, а затем вставьте болты, чтобы удерживать законченный угловой квадрат. Поздравляем, самая сложная часть завершена. Повторите процесс для оставшихся трех углов, затем разберите все и переверните.

Используя шаблон Форстнера, проделайте ранее зенковку в каждом отверстии под болт в стойке. На этот раз протолкните болты через отверстия, убедившись, что в них есть шайбы. Затяните болты гаечным ключом и торцевым ключом.

После того, как все четыре угла затянуты болтами, измерьте расстояние от угла до угла или расстояние каждой диагонали. Если рамка не квадратная, это будет отображаться как разница в двух измерениях, и вам нужно постучать по длинной диагонали молотком, пока размер не станет таким же, как и меньшая диагональ.В моем случае разница составила всего 2 мм, что отлично для рамы такого размера.

Прикрепите поперечную распорку

Поперечная распорка, которая будет установлена следующей, идет на внешней стороне ножки, что означает, что раму необходимо осторожно перевернуть. Стоит измерить его квадрат после того, как он был перемещен, но он должен быть в состоянии справиться с этим уровнем движения.

Положите кусок бруса по диагонали на ножки, отметьте место, где они выступают, и отрежьте лобзиком.Я использовал пару лоскутков, чтобы держать распорку подальше от носилок, но это было просто для взгляда. Пока ваши распорки проходят примерно из угла в угол, не имеет значения, где именно.

Макет для болта, удерживающего распорку на месте, а затем просверлите его на обоих концах диаметром 10 мм. Удалите первую часть распорки, а затем повторите процесс для другой диагонали. Теперь необходимо прорезать соединение внахлест посередине обеих частей распорки.

Установите одну скобу, а затем положите другую поверх и с помощью пары очень длинных 10-миллиметровых болтов закрепите верхнюю часть на месте.После этого нужно просто отметить, где именно должны быть вставлены две детали. Вытащить гнездо для соединения можно с помощью того же приспособления, которое использовалось для перекладин. Обратите внимание, что приспособление необходимо закрепить под неудобным углом, чтобы разрезать это соединение. Вместо того, чтобы пытаться настроить приспособление, я просто прибил его к распорке.

Положите две части распорки на ножки и соедините их вместе. Я обнаружил, что у меня есть небольшой изгиб на одной части распорки, так что это немного убедило меня пойти домой.Вернувшись домой, я закрепил соединение винтом. Как и в случае отверстий под болты для носилок, головки болтов потребуют расточки для крепления. Это можно делать по одному после того, как кусок снова перевернется.

Строительные Самодельные леса | DoItYourself.com

Самодельные леса из деревянных каркасов могут быть такими же прочными и безопасными, как и стандартные стальные леса, соединяющиеся друг с другом, и при этом значительно дешевле. При строительстве одноэтажного дома большая часть работы должна выполняться на высоте всего несколько футов.На этой высоте облицовка, потолок и карниз будут в пределах досягаемости, и вы сможете установить сайдинг и отделку по всей поверхности внешней стены. В этой статье объясняется, как построить строительные леса, которые позволят вам получить доступ к любой части типичного дома, будь то новое строительство или ремонт существующей конструкции. Все, что требуется, — это линейные, 10 футов или больше, опоры 2×4 и прогулочные доски, минимум 2×6, 12 футов в длину.

СОВЕТ: Строительство строительных лесов — это большой проект, поэтому перед тем, как приступить к работе, подумайте о затрачиваемом времени и работе, а также о том, лучше ли попросить нескольких друзей или помощников для помощи.

Шаг 1 — Прикрепите блоки или «струпья» к каркасу дома

При строительстве нового дома строительные леса возводятся перед установкой сайдинга и обшивки на построенный каркас. Горизонтальные опоры будут прибиты к блокам 2х4 или «струпьям» длиной два или три фута, которые плоско прибиты гвоздями непосредственно к внешней поверхности каркасной стены. Если установлена фанерная обшивка, прибейте ее через гвоздь к стойке, тщательно и надежно прибивая каждый блок. Если в доме идет ремонт и внешняя облицовка уже установлена, вы можете прибить сайдинговый материал к деревянной стойке.Если вы не можете надежно закрепить блок на шпильках, вам придется снять достаточное количество внешней облицовки, чтобы блоки можно было прибить на месте. Прибивайте блоки через каждые 10 футов таким образом, чтобы один конец был совмещен с каждой вертикальной стойкой на высоте четырех футов над уровнем земли.

Шаг 2 — Возведение горизонтальных опорных балок и вертикальных опор

Для одного уровня строительных лесов вам понадобятся опоры 2×4 длиной пять футов, установленные вертикально через каждые 10 футов по периметру дома. Отрежьте 4 фута длиной 4 фута для использования в качестве горизонтальных опор, на которые будут опираться прогулочные доски.

Удерживая планку 2х4 перпендикулярно стене и ровно прижатой к торцу струпа, проденьте гвоздь через конец опоры в торец струпа. Другой конец опоры прибейте к вертикальной ножке плоской стороной к плоской стороне на расстоянии трех футов от стены. Надежно прикрепите опору к ноге с помощью пяти гвоздей и убедитесь, что вертикальные стойки стоят прямо на твердой земле.

Шаг 3 — Установите прогулочные доски

Соберите пиломатериалы, которые будут использоваться для прогулочных досок.Доски должны быть только 2×6 или 2×8, но они должны быть достаточно длинными, чтобы покрывать горизонтальное расстояние между каждой парой вертикальных ножек и выступать на ногу с каждого конца. Положите пару досок вплотную к горизонтальным опорам и забейте их гвоздями 2х4 с каждого конца. Одного гвоздя достаточно, чтобы доски не соскользнули вбок. Установите пару досок на каждую пару ножек; вбейте гвоздь в концы обеих досок внахлест. Две доски, расположенные рядом, дадут вам поверхность для ходьбы от 12 до 16 дюймов в ширину.

Если вы строите двухуровневые леса вокруг двухэтажного дома, опоры должны подниматься примерно на 14 футов, или достаточно, чтобы достичь второго уровня. Прибиваясь к тем же вертикальным ножкам, установите на втором уровне стяжки, горизонтальные опоры и доски, чтобы работа была легко доступна.

Используйте только пиломатериалы полной длины для прогулочных досок. Не удлиняйте опоры или доски, склеивая две доски вместе, иначе вы нарушите целостность строительных лесов.Кроме того, следите за тем, чтобы на доски не приходилось больше веса, чем они могут выдержать.

Какие самые лучшие советы по созданию строительных лесов своими руками? (с иллюстрациями)

Строительные леса своими руками безопаснее, чем качающаяся лестница, они представляют собой удобную и прочную платформу для достижения высоких площадей при выполнении проекта. Независимо от того, собираете ли вы комплект с нуля или устанавливаете готовый комплект, лучший совет для строительных лесов своими руками — безопасность. Агрегат должен быть в состоянии адекватно и надежно удерживать вес рабочих и инструментов.Поручни вверху и планки по бокам обеспечивают дополнительную безопасность для рабочих и устойчивость устройства. Для достижения наилучших результатов предварительно просверленные отверстия и съемные стопорные болты гарантируют, что строительные леса прослужат годы стабильной эксплуатации.

Наиболее распространенные готовые леса — это трубные леса, построенные из полых металлических труб, которые собираются вместе в переносную единицу разной высоты.Несмотря на то, что такие леса легко собрать и легко доступны в центрах аренды инструментов, они могут быть дорогостоящими для аренды и непомерно дорогими для приобретения среднестатистическим домовладельцем. Один из самых простых проектов DIY — деревянные строительные леса, которые представляют собой такие же строительные леса, которые использовались строителями за тысячи лет до строительства трубных лесов. Деревянные леса очень тяжелые и не такие портативные, как более легкие трубные леса, поэтому конструкцию придется разбирать и собирать заново для каждого использования.

Лучшая конструкция строительных лесов своими руками включает прочную неподвижную основу. Толстые, высушенные в печи пиломатериалы должны быть закреплены шпильками и шайбами, чтобы получился квадратный каркас.Поперечные распорки вдоль каждой стороны квадрата усиливают каркас. Отверстия должны быть предварительно просверлены, чтобы предотвратить раскалывание дерева и облегчить разборку, а также для повторной сборки позже.

Дополнительные квадраты построены на фундаментных площадях.Схема повторяется с деревянными брусьями, образующими основу квадрата, и меньшими досками для поперечных распорок, чтобы каждая платформа оставалась ровной и жесткой. Предварительно просверленные отверстия и стопорные болты с шайбами скрепляют детали вместе.

Поручни безопасности должны быть закреплены на самом высоком уровне платформы.Для лучшей устойчивости стойки для окончательной квадратной рамы должны быть выше, чем обычно, и торчать из квадрата, как свечи на четырех углах праздничного торта. Узкие деревянные перила можно прикрепить горизонтально к каждой стойке, создав огороженную площадку на самом верху строительных лесов своими руками. Одна из рельсов может служить грубым лифтом. Ведро можно привязать к одному концу веревки, перекинутой вокруг одной из направляющих, что создает удобный подъемник для инструментов и материалов, сделанных своими руками.

6 вопросов о строительных лесах, которые стоит задать себе

Вышки-подмости используются для самых разных целей, таких как покраска, реконструкция, чистка окон и фасадов, установка гипсокартона, обслуживание зданий, театральные и развлекательные мероприятия, школы, больницы и этот список можно продолжить.В зависимости от вашего проекта или работы, ваши строительные леса, вероятно, потребуют некоторой настройки, чтобы облегчить работу или проект.

Перед покупкой строительных лесов или арендой строительных лесов вы должны задать себе несколько вопросов. Ответы на эти вопросы помогут вам выбрать нужный тип строительных лесов.

1. Сколько мне нужно рабочей поверхности?

Подмости бывают двух разной ширины; «Однопролетные или узкопролетные леса» имеют ширину 29 дюймов.Эту ширину строительных лесов лучше всего использовать, когда площадь, на которой вам нужно работать, ограничена. Другая ширина называется «двойной пролет или широкий пролет» и составляет 4 ½ фута в ширину.

2. Будет ли эшафот, над которым я работаю, преодолевать что-нибудь?

В случае утвердительного ответа следует выбрать базовую секцию строительных лесов с большим зазором.

3. Могу ли я получить доступ к лестнице внутри лесов?

Лестничные леса позволяют пользователю подняться на следующую более высокую платформу изнутри башни.
Если «да», вам следует добавить или выбрать лестничные леса.

4. Какого уровня мне нужно достичь?

Общее практическое правило заключается в том, что максимальная высота платформы равна 4x (раз) размерам меньшей базовой секции строительных лесов или установленной выносной опоры в большинстве штатов, кроме Калифорнии, Орегона, Огайо, Монтаны и Мэна, где требуется 3x, и Вашингтона, который требует 3 1 / 2х.

Например: если у вас есть базовая секция размером 4-1 / 2 на 6 футов, вы должны использовать размер 4-1 / 2 фута, поскольку она меньше, чем сторона в 6 футов.А если вы работаете в Калифорнии, вы использовали бы трехкратный множитель. Итак, расчет: 4-1 / 2 фута x 3 равняются 13-1 / 2 футам.

ПРИМЕЧАНИЕ. Ознакомьтесь с конкретными спецификациями в вашем штате и местных нормах и правилах. Для увеличения высоты потребуются аутригеры. Или просто позвоните нашим специалистам по лесам в Sunset Ladder & Scaffold (800) 660-1311, и мы поможем вам определить ваши потребности.

5. Когда мне понадобятся перила и подножки?

Всегда рекомендуется использовать средства защиты от падения.Нормы безопасности требуют наличия перил и бортов на всех открытых сторонах, если высота платформы составляет 10 футов или больше. Однако в зависимости от области применения и юрисдикции могут потребоваться ограждения и подножки на более низкой высоте.

ПРИМЕЧАНИЕ. См. Специальные требования в ANSI, OSHA, государственных и местных нормах и правилах. Или просто позвоните нашим специалистам по лесам в Sunset Ladder & Scaffold (800) 660-1311, и мы поможем вам определить ваши потребности.

6. Какую нагрузку мне нужно выдержать?

Если 25 фунтов.за квадратный фут или 500 фунтов. максимум на палубу и подмости, подмости выбирайте любые.

Если 25 фунтов. за квадратный фут или 500 фунтов. максимум на колоду и 1000 фунтов. максимум на подмости, выберите подмости с широким пролетом.

Если 50 фунтов. на квадратный фут, или 1300 фунтов. максимум на подмости, выбирайте подмости лестничные.

Заключение

Sunset Ladder & Scaffold — ведущая компания по производству строительных лесов в Южной Калифорнии. Мы начали семейный бизнес в 1929 году, сдавая в аренду и продавая продукцию практически каждой крупной киностудии в Голливуде, канатные блоки и оборудование для мойки окон, которое было вручную изготовлено на месте и сдано в аренду для работы во всех средних высотных зданиях. по всей Южной Калифорнии, а с 1930-х годов Sunset Ladder & Scaffold предоставляет специализированные строительные леса и доски практически каждому строителю поплавков для всемирно известного Парада роз.Мы работаем уже давно и являемся экспертами, за которыми стараются не отставать наши конкуренты.

О компании Sunset Ladder & Scaffold
Sunset Ladder & Scaffold арендует и продает все самые безопасные и высококачественные строительные леса, лестницы и сопутствующие товары, доступные с 1929 года. Позвоните нам по телефону (800) 660-1311, чтобы обсудить какие строительные леса вам нужны, и все доступные вам варианты строительных лесов. Наши специалисты по строительным лесам могут облегчить вам задачу!

Полки для хранения своими руками Стеллажная конструкция

Бесплатные планы мебели »Как сделать мебель с трубчатым каркасом из труб лесов.» Стеллаж для хранения и складские полки.

Стеллаж для хранения труб лесов с деревянными полками.

Строительный чертеж универсального стеллажа для труб лесов и деревянных досок.
Эти строительные леса можно использовать для многих целей.
Эти полки можно использовать не только на складах и в складских помещениях, но и для изготовления мебели для дома.

Эти пошаговые инструкции для складской стеллажа являются переводом наших международных страниц на сайте bouwtekeningen voor steigerhout

В первую очередь используйте трубы толщиной 42 мм. хорошая толщина для каркаса этой стеллажа для хранения.
Трубы и зажимы для строительных лесов доступны разной толщины, и в этом случае нам нужна очень прочная конструкция.
Следовательно, лучший размер трубки — около 40 миллиметров.
Более толстые трубки и зажимы сделают ваше хранилище намного дороже.

Сборка блока хранения несложна.
Если бы мы описали каждый шаг, это, вероятно, запутало бы вас больше.
Внимательно посмотрите на строительный чертеж этих гаражных агрегатов.
Затем разрежьте все трубы и дерево в соответствии со списком вырезов.

Начните со сборки вертикальных труб, сдвиньте все зажимы и ножки на каждую опору.
Затем вставьте соединения в зажимы и слегка затяните шестигранные ключи.
Когда полка для хранения будет собрана, вам придется снова затянуть все зажимы для труб.
После этого вам нужно разместить полки на стеллаже для хранения вещей, прежде чем все будет ровно и идеально выровнено.

Несколько простых примеров изготовления кровати с балдахином из труб для строительных лесов
Все инструкции по сборке и чертежи можно использовать бесплатно.
Вы можете скачать планы строительства бесплатно, но не имеете права продавать их или использовать на веб-сайтах или в любых других публикациях.

Строительные планы и бесплатные чертежи самодельной мебели с каркасными трубами и трубными зажимами.
Посмотрите, как легко сделать мебель самостоятельно с помощью клампов Kee и труб для строительных лесов.
Вам вряд ли понадобятся инструменты для сборки после того, как вы нарежете трубы и дерево нужного размера.

Эти бесплатные планы сборки самодельной мебели идеально подходят для новичков в изготовлении мебели.
Вам не нужны сложные технологии обработки дерева.
Также вам не понадобятся специальные инструменты для сборки мебели дома. Клапаны
Kee — это уловка для этого простого метода сборки наших самодельных планов мебели.Читать далее «Ки-клампы для изготовления самодельной мебели».

Это третья таблица строительных чертежей для труб строительных лесов.
Все эти конструкции металлической рамы стола похожи, но каждая имеет некоторые особенности, которые делают ее более подходящей для определенной цели.
Этот строительный чертеж особенно хорош для изготовления кухонного стола, обеденных столов и столов для улицы.

Размещение ножек стола в углу.
Ножки соединяются между собой под центром стола.
Таким образом, у вас не будет проблем с размещением стульев под столом, и не будет никаких поперечных стержней, которые могли бы задеть ваши колени. Читать далее «Металлический каркас стола из труб для строительных лесов и столешница из регенерированной древесины».

Самодельная мебель из мелиорированных лесов.
Эти строительные чертежи состоят из двух групп.
Во-первых, это столы и стулья, самодельные скамейки и кровати из строительных лесов.
Эти строительные чертежи также отлично подходят для других досок, кроме древесины от строительных лесов.
В основном это серия примеров деревообработки для начинающих, без необходимости использовать сложные методы обработки дерева или классические столярные изделия. Читать далее «Мебель для строительных лесов, сделанная из строительных лесов и регенерированных досок».

Эта конструкция подвижного стола очень похожа на нашу конструкцию чертежа, как сделать кухонный стол из труб для строительных лесов.
Отличие на этом строительном чертеже — колеса под ножками стола.
У нашей предыдущей модели были круглые металлические подножки под ножками, что затрудняло перемещение стола.

Колеса с тормозами полностью исключают трудность перемещения этих столов.
Он также предотвратит появление царапин на полу.
В конце концов, трубы вместе с деревянной столешницей строительных лесов и всеми зажимами для труб имеют значительный вес.Читать далее «Роликовый стол на колесах, сделанный из строительных лесов».

Сделайте эти столы с каркасными трубками 42 мм. в диаметре.
Это сделает рамы очень прочными, поэтому вам не потребуется дополнительное усиление.
Тем не менее, вы можете использовать те же строительные чертежи для более тонких труб.
Но в этом случае стол из труб подмостей не должен быть слишком большим.

Такой дизайн хорошо использовать как для самодельных обеденных столов, так и для журнальных столиков.
Просто измените размеры труб для строительных лесов, чтобы стол стал больше или выше. Продолжайте читать «Строительный чертеж и руководство по сборке стола из труб для строительных лесов».

Несколько примеров рам и стоек для фитнеса.
Адаптируйте формы и размеры к своим потребностям.
Одно из больших преимуществ этих кроссфит-стоек — их универсальность.
Все части каркаса широко доступны практически в любом строительном магазине.
Вы можете разобрать соединения трубок и снова использовать их для новой настройки фитнеса. Читать далее «Стойка для фитнеса Crossfit из строительных лесов».

Примеры изготовления прочного каркаса для поддержки гамаков и качелей.
Трубы от строительных лесов являются основным материалом для изготовления этих рам.
Каркасы можно разобрать, если вы не пользуетесь гамаком в течение длительного времени.

Зажимы для труб доступны для многих размеров труб для строительных лесов.
Мы рекомендуем использовать для изготовления этих конструкций достаточно большой диаметр.
Трубка размером около 40 миллиметров — прочная и все еще довольно доступная.
Имейте в виду, что цена на трубы и зажимы для лесов растет экспоненциально с увеличением диаметра трубы. Читать далее «Гамак и опоры для качелей, изготовленные из стальных труб от строительных лесов.”

Вы можете адаптировать эти строительные чертежи и методы сборки к воротам любого размера.
Вероятно, вы не хотите, чтобы в саду стояли футбольные ворота в натуральную величину.
Когда дети вырастут, сделайте цели больше, вам нужно всего лишь изменить длину некоторых трубок.
Одно из больших преимуществ труб и зажимов для строительных лесов заключается в том, что вы можете менять назначение всех частей.

Может быть, вы уже раньше делали такие футбольные ворота из ПВХ труб.
Это тоже очень распространенный материал для этих целей, но ПВХ намного менее прочен.
Поэтому мы предпочитаем использовать стальные трубы от строительных лесов.
Продолжить чтение «Ворота для футбола и хоккея, самодельная конструкция из строительных лесов и хомутов».

Эти столы для ди-джеев легко сделать самому.
У нас есть хороший строительный чертеж, на котором четко показано, как собрать все части вместе.
Эта будка очень похожа на другие наши рисунки стола для ди-джеев, как на картинке справа.
Основным отличием приведенного ниже плана конструкции являются колеса под рамой.

Каждый из этих столов для ди-джеев имеет каркас из алюминиевых трубок.
Эти алюминиевые трубы от строительных лесов во-первых, намного легче.
Во-вторых, они доступны в нескольких цветах, что делает готовую будку очень красивой.

С другой стороны, нет ничего плохого, если вы предпочитаете стальные трубы.
Трубы для строительных лесов из стали намного дешевле.
Кроме того, индустриальный стиль очень хорошо вписывается в любое место, где вам нужно установить звуковую систему. Читать далее «Будка на колесах, диджейский стол для легкой сборки и транспортировки на концерт».

Простой и надежный способ прикрепить полки к стене.
Это очень сильная система, это становится ясно, когда вы видите материалы, из которых состоят эти конструкции полок.
Толстые оцинкованные трубы и зажимы для строительных лесов — идеальный материал для создания прочного каркаса.

Подножки обеспечивают надежное крепление к стене.
Стойка на этом рисунке имеет три уровня, и они опираются на стену с помощью восьми подножек, каждая с двумя или даже четырьмя винтами.
Таким образом получается от 16 до 32 точек крепления к стене, всего для трех полок.
Представьте себе вес, который может выдержать такая опора. Читать далее «Полки на каркасе из труб лесов».

Конструкция этого кофейного стола аналогична многим другим нашим столам из труб для строительных лесов.
Одно из небольших отличий — это способ изготовления столешницы.
Тем не менее, можно использовать почти любой другой метод для изготовления столешницы для этих рам.

Эту столешницу можно обменять на столешницу наших рам для скамей и столов.
Еще одна простая в изготовлении столешница — это боковые столики на колесиках.
Эти низкие журнальные столики также похожи на барный стул плюс стол и обеденные столы, сделанные из восстановленных строительных лесов. Читать далее «Строительные чертежи кофеварки для прикроватного столика из деревянных лесов и труб, соединенных с помощью хомутов.”

Бесплатный строительный чертеж со списком деталей для изготовления скамейки и столов из переделанных строительных лесов.
Трубы для этой рамы стола доступны разной толщины и одинакового количества соединений.
Трубы для строительных лесов доступны в виде стальных оцинкованных труб, а также в алюминиевых версиях нескольких цветов.
Имейте в виду, что размеры алюминиевых и стальных труб различаются.
Нельзя использовать зажимы из стальных труб для строительных лесов для соединения алюминиевых труб и наоборот. Читать далее «Каркас стола и скамейки из труб для строительных лесов и хомутов».

Вот несколько примеров простой сборки садовой мебели.
Изучите методы сборки мебели с деталями из восстановленных строительных лесов.
Используйте стержни и зажимы от строительных лесов, они идеально подходят для изготовления прочной стальной рамы стола для пикника.

Стулья для дома или для сада.
Погодостойкая мебель, изготовленная из восстановленных строительных лесов.
Стальные трубы и хомуты для труб в сочетании с толстой древесиной из тех же строительных лесов.
Если результат вас не устраивает, вы можете изменить его назначение.
Просто разберите их и утилизируйте в другом мебельном проекте.

О лесах деревянных .
Этот лес стоит на улице несколько лет назад.
Поэтому он выглядит и на ощупь потрепанным.
Древесина плохо сохранилась, ее можно использовать даже без морилки.
Тем не менее, мы советуем потратить время на красивую отделку.
Выберите красивые доски и отшлифуйте их как можно более гладко, прежде чем нанести на них пятно от древесины. Читать далее «Стул-труба с каркасом из трубок лесов — регулируемый наклон спинки.”

Посмотрите, как можно оформить вестибюль с индустриальным дизайном.
Материалы представляют собой новые или перепрофилированные трубы и зажимы для строительных лесов в сочетании с регенерированными досками.
Из этих материалов вы сделаете прочную вешалку для прихожей, вестибюля или подъезда вашего дома.

Этот вестибюль для прихожей легко собрать самостоятельно.
Пошаговая инструкция вряд ли понадобится, достаточно внимательно посмотреть на строительный чертеж.
Большинство строительных магазинов с радостью отрежут для вас трубы для строительных лесов, но это несложно сделать самостоятельно. Читать далее «Вешалка для одежды и шкаф для прихожей, сделанные из строительных лесов и переработанного дерева».

Витрины для литературы на настенной стойке из каркасов.
Для изготовления полок используйте мелиорированную древесину любого типа.
Мы составили список всех деталей, которые вам понадобятся для изготовления этой мебели.
Однако это всего лишь предложения для быстрого старта.

Вы легко можете изменить размеры, даже всю конструкцию.
Строительные материалы чрезвычайно разнообразны.
Таким образом, вы можете сделать газетный киоск или книжную полку практически любой формы и размера.
Но убедитесь, что ваша конструкция может выдержать большой вес. Читать далее «Стойка для журналов и папок, бесплатные чертежи конструкции».

Это очень прочная конструкция для шкафа или комода с ящиками.
Его структура, во-первых, прочна, потому что она сделана из массива дерева толщиной примерно три сантиметра.
Кроме того, ящик имеет дополнительную раму, сделанную из толстых брусьев лесов и зажимов для труб.
Каждая из этих конструкций уже прочна сама по себе. Читать далее «Шкаф с внешней рамой из строительных лесов».

Строительный чертеж для изготовления мебели для прихожей из старых досок и труб.
Вешалка для одежды в индустриальном стиле и полка для головных уборов.
Эта мебель для прихожей отлично сочетается со столами и стульями, которые можно сделать из строительных лесов и труб. Читать далее «Вешалки для одежды и кладовая в коридоре из восстановленных строительных лесов».

Отдельно стоящая беседка, самодельная из стальных труб и трубных хомутов от строительных лесов.
Это солнцезащитный козырек для легкой сборки.
Большинство хозяйственных магазинов отрежут трубы для строительных лесов по размеру, если вы дадите им список для резки всех деталей.
Надежно прикрепите эту штору к террасе, подножки обеспечат надежную фиксацию. Читать далее «Пергола для защиты от солнца, сделанная из труб для строительных лесов и хомутов».

Конструкции с трубами для строительных лесов и соединителями труб очень просты и понятны.
Чтобы сделать этот столик для телевизора, вам понадобится всего несколько инструментов.
Все, что потребуется, это прежде всего пила по дереву и пила по металлу или угловая шлифовальная машина.
Кроме того, только шестигранный ключ и отвертка для саморезов.
Это единственные четыре основных необходимых инструмента, к тому же ручные инструменты очень дешевы.

Используйте этот строительный чертеж в качестве базового примера для создания таблиц различных размеров и форм.
Из этих рисунков можно сделать тумбочки, а также кухонный стол для обеда.
Однако некоторые полки придется убрать, если вы хотите использовать столы в сочетании со стульями.
Высокие кухонные столы часто используются в сочетании с сиденьями барного типа. Читать далее «Кухонный стол с полками, сделанный из труб и досок от строительных лесов.”

Нельзя менять местами зажимы и соединители между алюминиевыми и стальными стержнями.
Оба имеют разные размеры, даже если иногда всего несколько миллиметров. Читать далее «Кровать из труб для строительных лесов, свободный чертеж конструкции».

Примеры использования тубусов для изготовления вешалок для одежды.
Большинство вешалок, которые можно купить в магазинах, довольно хлипкие.
Посмотрите, как просто сделать прочную раму для своего гардероба.
Единственные материалы, которые вам понадобятся, — это трубы для строительных лесов и соединители для труб.

Восстановленные материалы, такие как катушки с кабелем и металл с уличных знаков, — это лишь некоторые из материалов, которые можно использовать для изготовления мебели.
Другие проекты по переработке — это перепрофилирование чемоданов, старых дверей и автомобильных шин.
Продолжить чтение «Гардеробные поручни и вешалка для одежды на колесиках, сделанные из труб для строительных лесов».

Несколько примеров, как можно сделать вешалки для одежды и перила для гардероба.
Первый строительный чертеж очень разносторонний.
Вы можете изменить большинство деталей и форм этой вешалки для одежды.
Просто убедитесь, что вы надежно прикрепили его к стене.

Даже сама стойка весит несколько килограммов.
Следовательно, крепления вешалки должны выдерживать значительный вес в сочетании с одеждой. Читать далее «Вешалка для одежды из труб для строительных лесов и регенерированных досок».

Эти карнизы предназначены для использования с круглыми карнизами.
Они зацепляются за шов шторки и могут легко скользить по трубке.
Это дешевый метод строительства, который, вероятно, будет прочнее любого другого рельса.

Шторы могут быть очень тяжелыми.
Кроме того, когда вы открываете или закрываете штору, на направляющие возникает дополнительная нагрузка. Читать далее «Карниз для штор из труб для строительных лесов и соединения для труб».

Строительные леса своими руками: деревянные, металлические, фото, видео

Самодельные строительные леса из дерева

Из чего делать

Гвозди или саморезы

Конструкции и их особенности

Приставные подмости

Деревянные строительные леса: чертежи и фото

Строительные козлы

Виды и узлы строительных лесов из металла

Строительные леса своими руками — 2 варианта, инструкции!

Конструкция и виды лесов

Как собрать деревянные леса

Шаг 1. Изготовление рамы

Шаг 2. Сборка каркаса

Шаг 3. Монтаж настила

Цены на различные виды строительных досок

Сборка металлических лесов

Шаг 1. Подготовка распорок

Шаг 2. Изготовление переходников

Шаг 3. Сборка рамы

Шаг 4. Монтаж секции

Шаг 5. Изготовление настила

Шаг 5. Покраска лесов

Цены на столбы, профильные трубы

Видео — Строительные леса своими руками

Строительные леса своими руками из дерева — чертежи, фото и видео от IVD.ru

Все о сборке деревянных строительных лесов

Плюсы

Минусы

Необходимые материалы и инструменты

Сборка каркаса

Укладка настила

Монтаж люков и лестниц

Строительные леса своими руками

Выбираем материал

Пластик — реальность или вымысел

Возведение разных видов конструкций

Делаем деревянные леса

Делаем леса из металла своими руками

Итоги

Строительные леса из труб и досок своими руками: порядок сборки и чертежи

Общая информация

Краткая характеристика типов строительных лесов

Что понадобится

Рекомендуемые трубы

Рекомендуемая доска

Рекомендуемые размеры секций

Крепежные детали

Основные этапы изготовления

Строительные леса своими руками, чертежи, схемы, фото + видео

Требования к лесам для строительства и ремонта

Классификация строительных лесов

Строительные леса – своими руками из дерева, пошаговая инструкция

Как сделать строительные леса своими руками из дерева — пошаговая схема

Шаг 1: Выбор и подготовка древесины

Шаг 2: Планирование каркаса

Шаг 3: Сооружение каркаса

Шаг 4: Выполняем объемный каркас

Шаг 5: Завершающий и дополнительный

Строительные леса своими руками из профильной трубы

Конструкция лесов и материалы для сооружения

Виды и эксплуатационные особенности

Самостоятельная сборка лесов из профильной трубы

Что для этого понадобится

Алгоритм действий

Сооружение настила

Покраска

Простые самодельные леса — Fine Homebuilding

Деревянная вышка для строительных лесов: 11 ступенек (с изображениями)

Строительные Самодельные леса | DoItYourself.com

Шаг 1 — Прикрепите блоки или «струпья» к каркасу дома

Шаг 2 — Возведение горизонтальных опорных балок и вертикальных опор

Шаг 3 — Установите прогулочные доски

Какие самые лучшие советы по созданию строительных лесов своими руками? (с иллюстрациями)

6 вопросов о строительных лесах, которые стоит задать себе

Полки для хранения своими руками Стеллажная конструкция

Стеллаж для хранения труб лесов с деревянными полками.

Бесплатный чертеж для изготовления складских полок из строительных лесов.

Детали, которые вам понадобятся для создания стеллажа.

Соберите все детали вместе, сборка стеллажа.
