Как установить сифон и правильно его выбрать

Установка сифона

Многие полагают, что установить сифон под силу только специалисту — сантехнику. На самом деле, изучив наши советы, вы поймете, как легко и просто самостоятельно установить новый сифон, например, у раковины.

Сантехнический сифон — прибор, который устанавливается между сантехническим оборудованием (раковиной или ванной) и канализационной трубой. Основное назначение сифона — препятствовать выходу газов из канализации и таким образом избавляет от неприятного запаха в ванной и на кухне. Сантехнический сифон представляет собой изогнутую трубу, в изгибе которой задерживается вода, в результате образуется гидрозатвор — водяная пробка, которая и не дает выходить газам из канализации.

Сантехнический сифон

Виды сантехнических сифонов

Сейчас в продаже можно увидеть две основные разновидности сифонов — бутылочный и коленный.

Бутылочный сифон похож на колбу, в которой задерживается отфильтрованная вода. Бутылочный сифон имеет сливную трубу, соединяющуюся со сливным отверстием сантехнического прибора, и выпуск, соединяемый с канализационной трубой. Бутылочный сифон устанавливается, как правило, под раковинами и мойками.

Бутылочный сифон

Сифон коленного типа (двухоборотный) — это S- или U-образно изогнутая труба. Сифоны такого типа встраивают в унитазы, а также устанавливают под писсуарами, ваннами и душевыми кабинами. Разновидность такого сифона — сифон-ревизия с раструбом в верхней части.

U-образный сифон для умывальника

Разновидностью коленного сифона является также гофрированный сифон, гибкая гофрированная труба, как правило, пластиковая, которая крепится в форме колена с помощью специального хомута, который не дает гофре распрямиться. В таком сифоне колено-изгиб необходимо создать самостоятельно – изогнув гофрированную трубу сифона. Такой сифон дает наименьшее количество протечек, т.к. имеет меньшее число соединительных элементов.

Сантехнические сифоны: 1 — пластмассовый бутылочный; 2 — никелированный бутылочный; 3 — двухоборотный пластмассовый; 4 — сифон-ревизия

Установка сифона

Установить сифон самостоятельно не сложно. Если вы это собираетесь сделать впервые, то начать желательно с установки сифона для раковины или мойки. Для этого лучше всего подходит бутылочный сифон. Сперва следует установить сливную решетку в мойку или раковину и закрутить ее снизу, после чего подсоединить к стоку мойки (раковины) сифон и закрутить запорную гайку.

Сливная решетка сифона

Как правило, такой сифон будет выполнен полностью из пластика, поэтому при затягивании запорной гайки не стоит сильно усердствовать, иначе вы можете запросто сорвать резьбу, и надежной герметизации достичь не получится.

Так выглядит смонтированный металлический сифон

У кухонных моек с двумя раковинами два сливных отверстия, и в этом случае необходимо устанавливать сифон с двумя сливными трубами. Не ошибитесь, когда будете покупать сифон в магазине. Если вы планируете установить в ванной комнате или на кухне стиральную или посудомоечную машину, необходимо заранее приобрести сифон со специальными отводами для этих устройств. К такому отводу вы потом сможете подсоединить сливной шланг стиральной или посудомоечной машины. Для того чтобы через неиспользуемое отверстие отвода не текла вода, нужна пробка (в комплекте ее, как правило, нет). В качестве пробки можно использовать и пятирублевую монетку. Под ванну нужен сифон с переливом.

Перед соединением сифона с канализационной трубой устанавливается тройник, к нему подсоединяют трубу перелива, которая служит для отвода воды при переполнении ванны. Также есть сифоны с автоматическим сливом, в которых решетку перелива и сливную решетку соединяет тросик, открывающий заглушку, если ванна переполняется. Это очень удобное устройство. Если забудете, что наполняете ванну, то, когда вода достигнет переливного отверстия, автоматически откроется сливное отверстие, и вы не зальете соседей снизу.

Теперь расскажем о соединении сифона с канализационной трубой. Жесткую металлическую или пластиковую отводную трубу сифона необходимо открутить (и прикрутить обратно, когда она будет вставлена в канализацию). Диаметр отводной трубы сифона меньше диаметра раструба канализационной трубы, поэтому на нее надевают уплотнительное кольцо (черное резиновое, а есть и белое пластиковое), толщина которого примерно 1,5 см. Внешний диаметр уплотнительного кольца должен быть равен диаметру раструба на расстоянии около 10 см от его края, обычно, это 7 см, а внутренний диаметр кольца должен соответствовать диаметру отводной трубы сифона.

Уплотнительная манжета в месте соединения сливной и канализационной труб

Место соединения сифона с канализационной трубой необходимо загерметизировать. Для герметизации можно использовать силиконовый герметик, который наносится на поверхность уплотнительного кольца, контактирующего с поверхностью раструба. А вот сифоны для унитазов и писсуаров обычно закрепляют в раструбе цементным раствором.

Что бы еще почитать?

Устранение протечки сифона

  Часто встречается такая неисправность, как плохой сток воды из ванны либо раковины.

  Обычно это результат засорения сифонов либо отводной канализационной трубы не растворяющимися в воде предметами (каким-то мусором), кроме того от накопления на стенах отводных труб слоя жира и грязи. Небольшой затор можно устранить, просто воспользовавшись вантузом. Для этого нужно его установить над выпуском воды так, чтобы края вантуза со всех сторон были плотно прижаты к раковине. В раковину или ванну

нужно налить воды, чтобы она закрыла только чашу вантуза и резкими толчками, держась за рукоятку несколько раз прогнуть чашу, то прижимая, то отдаляя ее от поверхности раковины. Если засор удален полностью, вода будет уходить из ванны или раковины, образовывая воронку над выпуском.

  Чтобы прочистить сифон бутылочного типа, нужно отвинтить его нижнюю крышку (это отстойник) и длинной проволокой, щепкой или отверткой очистить от грязи внутренность сифона. Перед открытием отстойника, рекомендуется подставить под него ведро или таз, чтобы не испачкать пол. После очистки сифона закрутите отстойник на место, но удостоверьтесь, что резиновое уплотнительное кольцо на месте. Зачастую после прочистки сифон начинает подтекать в том месте, где находится резьба, которая соединяет отстойник с корпусом сифона. Проблема в том, что уплотнительные резиновые кольца имеют свойство со временем деформироваться, поэтому следует после разборки сифона заменить старое кольцо на новое. Бывает, что и замена резинового кольца не поможет, тогда следует воспользоваться герметиком, замазать им стык по кругу между отстойником и сифоном. Если под рукой не оказалось герметика, можно воспользоваться пластилином.

  Для прочистки сифон-ревизии, следует снять с него крышку, затем при помощи куска не гнущейся проволоки очистить от грязи. Для более быстрой очистки сифона от грязи рекомендуется включить при этом из крана несильную струю горячей воды. Если после прочистки сифона вода также уходит медленно, значит, проблема в отводной трубе, засор на участке от стояка до раковины. Прочистить её можно с помощью гибкой жесткой проволоки, но лучший вариант в этом случае, воспользоваться стальным тросиком диаметром около 4—6 мм. Чтобы в отводную трубу пропустить трос, следует снять сифон, в случае если он бутылочного типа и открыть его крышку, если этот сифон типа сифон-ревизия.

  Поместив трос в трубу, несколько раз подвиньте его вперед-назад и одновременно вращайте его вокруг оси. После очищения трубы, закрывают отверстие или устанавливают на это место бутылочный сифон и несколько минут выпускают воду, промывая сток. Чтобы сливы раковин, моек и ванн реже засорялись, следует в отверстие сливов вставить специальные металлические либо пластмассовые сеточки.

  Так же для очистки канализационных труб выпускают специальные эффективные средства. Если из-под раковины протекает вода, значит, резиновый уплотнитель, расположенный между выпуском и поверхностью раковины: либо растянулся, либо треснул, либо сдвинулся со своего места. Если вода капает из-под ванны, значит, произошло то же самое.

Смотри также: Установка смесителя

Прочистка сифона в ООО «Данило-Мастер» — 300р./шт.

Смотреть полный прайс-лист.

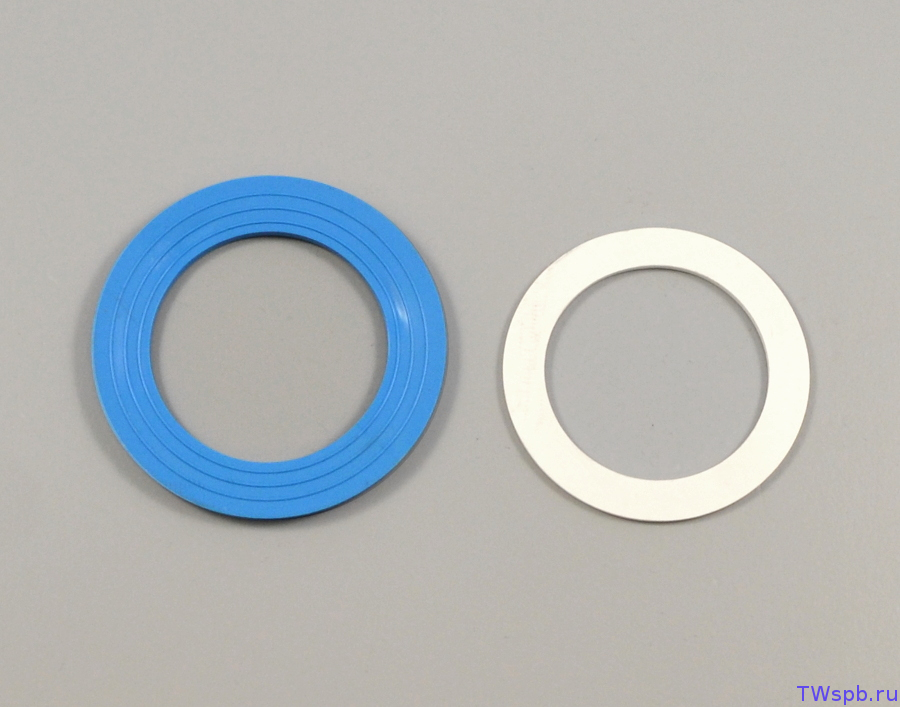

E60 Уплотнительное кольцо для сифона под чашу Ø40 UNICORN

Сифоны Unicorn получили свою популярность благодаря качественным характеристикам и тем технологиям, которые используются при производстве. Важная их особенность состоит в том, что уплотнители уже интегрированы в корпус сифона. Это значительно упрощает жизнь потребителю, ведь можно не беспокоиться, что небольшое уплотнительное кольцо может потеряться или производитель и вовсе laquo;забудет» добавить его в упаковку. Также уже упомянутые уплотнители значительно ускоряют процесс сборки сифона, упрощают его установку и минимизируют вероятность протеканий. Поскольку сифоны работают с водой, к тому же, с грязной или мыльной водой, то стоит позаботиться об их безопасности для домочадцев, ведь где вода – там и всевозможные бактерии. В Юникорн очень ответственно подходят к этому вопросу и уже давно внедрили технологию Quattro Silver. Она подразумевает использование наносеребра в качестве средства в борьбе с бактериями. Компания-производитель отлично понимает, что находясь в постоянном контакте с водой, а также в относительно легкодоступных местах, сифоны часто подвергаются опасности со стороны механических повреждений. Особенно это касается кухонных сифонов и сифонов для умывальников, поскольку будем честны: под раковинами очень часто прячут мусорное ведро, принадлежности для чистки, мойки и уборки, которые при неосторожном обращении или спешке действительно могут повредить устройство. Чтобы максимально минимизировать такие риски, в сифонах Юникорн реализовано практику Increased Strength. Она направлена на то, чтобы изготавливать уплотнители из термоэластопласта, таким образом, обеспечив дополнительную прочность. Для изготовления сифонов используется высокопрочный пластик, который тоже призван продлить срок службы продукции данного типа. В ассортименте магазина ТРОЙНИК представлены сифоны для умывальника, мойки, ванны, душевого поддона и кабины, а также гофры, гофросифоны и гофрошланги. Все товары из раздела сифоны вы можете посмотреть здесь:
http://troynik. kiev.ua/g4694736-sifony

Установка сифона на раковину: особенности и правила

Сантехническое оборудование обязательно оснащают сифоном. Через него происходит слив стоков. Приспособление надежно блокирует накапливающиеся в канализации газы, не допуская их проникновения в помещение. По сути, это гидравлический затвор, пропускающий жидкость и блокирующий газы посредством водной пробки. Сливной сифон для раковины располагается достаточно высоко, поэтому его габариты не имеют большого значения при установке.

Установить сифон на раковину или мойку легко, это можно сделать и своими руками

Достоинства и недостатки сифонов бутылочного типа

Прежде, чем приступать к поискам подходящего оборудования, следует определиться, какой вид будет устанавливаться. Выделяют четыре типа сифонов, из которых самый распространённый – бутылочный. Название дано потому, что в районе гидрозатвора конструкция принимает форму бутылки. Бутылочный тип получил наибольшее распространение, хотя отличается самым сложным устройством в сравнении с прочими. Предпочтение данному типу отдают из-за его несомненных достоинств:

• компактности, его легко установить в стесненном пространстве;
• легкость установки сочетается с легкостью разборки. Поэтому прочистить конструкцию несложно, это не потребует значительного времени.;
• случайно проскользнувшие внутрь предметы не потеряются, а опустятся на дно колбы;
• только он позволяет провести интеграцию с переливом и входом для стиральной машины.

Важно знать! Заметный недостаток конструкции: загрязнения скапливаются в месте перехода водного потока, прошедшего стакан, в прямой участок.

Сифон бутылочного типа — наиболее распространенная модель подобных изделий

Вариацией конструкции бутылочного типа можно считать скрытый тип сифона. Стакан встраивается в стену, наружу выходит только горизонтальная трубка. Это дорогое устройство и оно применяется изредка.

Трубный и гофрированный типы сифонов

Трубный. Это жесткая труба, она изогнута в форме латинских букв S или U. Конструкция трубного сифона может быть разборной или неразборной. Встречаются модели, оснащенные открывающейся пробкой в нижней точке, чтобы можно было прочистить слив. Жесткость трубной конструкции выдвигает повышенные требования к точности сборки. Сливное отверстие умывальника и входное отверстие в канализации следует совместить поточнее.

Гибкую трубу гофрированного сифона можно изогнуть, при необходимости, как угодно. Это важо, если проблематично подключиться ко входу в систему канализации. Отсутствие промежуточных соединений снижает вероятность протечки. Уклон для создания гидрозатвора формируют, просто вручную изогнув трубку. Дешевизна и простота сборки – очевидные преимущества гибкого сливного сифона для раковины. Недостаток, с которым приходится мириться, порожден гибкостью гофрированной конструкции. Неровность поверхности приводит к накоплению на ней отложений, требующих очистки.

Комплектация и материалы для изготовления

Стандартная комплектация сливного сифона включает:

• защитную решетку или сетку с отверстиями диаметром до десяти миллиметров;
• резиновые прокладки. Их толщина – 3-5 мм. В дорогих моделях ставятся прокладки белого цвета, а не привычного черного;
• патрубок, отводной или выпускной, для установки прокладки. У него – два-три рельефных кольца и небольшой бортик. В отдельных моделях патрубок оборудован отводком, чтобы подключить стиральную или посудомоечную машину;
• соединительный винт диаметром до восьми миллиметров. Настоятельно рекомендуется выбирать модель с винтом из нержавеющей стали;
• корпус;
• гайки;
• отводы к канализации.

Сифоны могут быть нержавеющими, медными или полимерными — эти материалы устойчивы к коррозии, а изделия из них долговечны

Конструкция должна обладать устойчивостью к химическим и термическим воздействиям. Поэтому для ее изготовления применяют пластики и металлы.

Пластиковые, полиэтиленовые или полипропиленовые образцы стоят дешевле и просты в устройстве и сборке. Полипропиленовые детали жестче, лучше сохраняют форму и устойчивость соединений. Подключив стиральную машину, следует помнить, что придется вскоре подтягивать резьбовые соединения, чтобы не было протеканий.

Полезная информация! Устройства из нержавеющей стали дороги и мало распространены. Латунные и бронзовые имеют гальваническое покрытие, поэтому они не окисляются, устойчивы к коррозии и долговечны.

Как выбрать сифон для раковины

Решая, какую модель сифона для раковины выбрать, необходимо принимать в расчет сочетание нескольких факторов. Обязательно следует принять во внимание:

• цену. Она не определяет качество работы устройства, хотя отражает продолжительность срока эксплуатации;
• эстетичность. В умывальнике без пьедестала хромированные детали будут на виду и создадут определенное впечатление. При наличии пьедестала они будут скрыты, их эстетическое совершенство будет недоступно лицезрению;
• диаметр горловины;
• наличие перелива;
• будет ли подключаться стиральная или посудомоечная машина, для которых понадобится дополнительный слив;
• какое расстояние по горизонтали разделяет горловину от выхода канализации;
• входит ли в комплект выпуск;
• расположение относительно канализационного выхода. Если смещение превышает 2-4 см, желательно установить гофрированный сифон или бутылочный с гибкой трубой;
• входная трубка сифона не должна иметь диаметр больший, чем у входа в канализацию. Лучше, чтобы они совпадали. При меньшем значении диаметра входной трубки понадобится переходник.

Выбор сифона зависит от конструктивных особенностей мойки или раковины и необходимости подключения бытовой техники к системе слива

Выбираем сифоны для моек

Мойке присущ ряд особенностей, которые учитываются при подборе сифона:

• мойка может иметь не одну секцию, а две-три. Одна секция для мытья овощей – плоская, две другие – глубокие, с переливом (верхним сливом). На кухонной мойке его вход осуществляется в сифон через внешнюю трубку. В других конструкциях предохраняющий от случайного затопления перелив выходит напрямую в выпуск. Наличие выпуска в комплекте мойки – косвенный признак качества данного оборудования;
• расстояние от центра мойки до стены довольно значительно;
• у горловины мойки диаметр больше соответствующего отверстия умывальника;
• возможно, будет устанавливаться посудомоечная машина, для подсоединения которой понадобится дополнительный боковой вход.

Для мойки может не подойти ординарный, самый простой образец. Следует просчитать, сколько сливных потоков будет объединено в одной конструкции.

Как собрать сифон для раковины

Сборку любого сифона для раковины придется предварить демонтажем старой конструкции. И не забыть при этом поставить под ней тазик, чтобы не собирать потом пролившуюся жидкость с не самым приятным запахом. Если сразу не удалось открутить прикипевший винт в центре решетки сливного отверстия, то следует сначала снять нижнюю часть сифона. Останется только патрубок. Повращав, обычно удается освободить винт и гайку. Сняв отслужившую конструкцию, тщательно вытирают сливное отверстие.

Сборка сифона — достаточно простое мероприятие, но следует уделять особое внимание установке всех уплотнительных прокладок, которые прилагаются к изделию

Последовательность сборки:

1. На самое большое отверстие сифона помещается самая большая плоская прокладка. Сбоку прикручивается крышка-колпак.
2. На патрубок надевается накидная гайка, затем тупым концом вверх натягивается конусная прокладка. Патрубок вставляется в верхнее отверстие и достаточно плотно, но не пережимая, закручивается. (В некоторых моделях предусматривается также соединение патрубка с воронкой слива).
3. (Относится только к сборке образца с переливом). Перелив соединяется с отводом патрубка. Сначала накидывается гайка, потом — кольчатая прокладка. Ее размещают тупым концом к переливу. Перелив вставляется в отвод и затягивается гайка.
4. На гофрированную трубу, аналогично предыдущему шагу, надеваются накидная гайка и конусная прокладка. Труба прикручивается к сифону, завершая сборку.

Важно! При сборке, чтобы не повредить прокладки и резьбу, не следует чрезмерно затягивать детали.

Как установить сифон для раковины

Успешно закончив сборку, переходят к установке. Последовательность операций такова:

1. Уплотнительное кольцо с рифлением накладывается на патрубок сифона вверх полосками. Оставшееся кольцо натягивается на металлическую решетку.
2. Металлическую решетку с кольцом кладут сверху, над мойкой. Подстраивают сифон под сливное отверстие раковины, аккуратно придерживают и выравнивают.
3. Закручивается в решетку винт.
4. Собранное устройство подключают к канализации, используя жесткую трубу или гофрированную. Применение гофрированной трубы проще. Ее растягивают, получая нужную длину. С установкой жесткой трубы возиться придется подольше, но она более надежна и долговечна.
5. Проверка. Конструкция заполняется водой, создавая гидрозатвор. При правильной сборке и установке протечки исключаются.

После сборки и установки сифона следует обязательно проверить все соединения на герметичность

Сифон двойной для кухонной раковины: выбор и установка

Если не подходит одинарный сифон, подбираем двойной. Он может иметь один или два уровня. Колба (или изгиб, в конструкции трубного типа), в которой отстаивается вода, будет либо по центру между раковинами (мойками), либо смещена в сторону.

В одноуровневой системе конструкция предполагается непосредственно под одной из секций мойки. Отходящая от него труба соединяется под углом с трубой, подсоединенной к сливу второй секции. В двухуровневой системе трубы, подключенные к сливам моек, соединяются в колбе, размещенной посредине между раковинами. Двойные конструкции могут быть оснащены переливами.

Установка имеет ряд нюансов, связанных с подключением большего числа деталей:

1. На каждый слив винтом прикручивается решетка.
2. К сливным отверстиям с помощью гаек устанавливаются патрубки.
3. Патрубок слива соединяется с другим, к которому относится отстойник. На будущее можно установить дополнительный отвод.
4. Закрепляется отстойник на объединяющей трубе. Понадобятся резиновые прокладки и специальные винты. Обработка некислотным силиконовым герметиком повысит надежность герметизации.
5. Выходной патрубок соединяется с канализационной системой.
6. Проверка.

Кухня часто комплектуется сдвоенной раковиной, но установка двойного сифона для нее аналогична монтажу одинарного устройства

Установка сифона для мини-раковины

Мини-раковины устанавливаются часто. Связано это не только с малыми размерами ванной или туалета. Помимо отменной функциональности, они элегантны и изящны, хорошо вписываются в дизайн помещения и не загромождают пространства. Естественно, следует выбирать только маленькие сифоны для таких раковин, чтобы не испортить общее эстетическое впечатление. Выбирая подходящее устройство, руководствуются общими соображениями в отношении качества изделия. Исключением, естественно, являются изначальные требования к размерам. Сборка и подключение такой конструкции не имеет никаких технологических особенностей.

Важно! Процесс установки потребует особой аккуратности в силу условий работы: малых габаритов устанавливаемой конструкции и ограниченности пространства. Все крепления и стыки должны быть надежно зафиксированы, соединения – надежно загерметизированы.

Сифоны для раковин – простые устройства, незаметно и надежно обслуживающие человеческие бытовые потребности. Они не отличаются сложностью конструкции, не требуют особых познаний и специальных инструментов для сборки и установки. При этом могут работать безукоризненно, не нуждаясь в особенном уходе. Чтобы они работали, оправдывая наши ожидания, следует ответственно подойти к выбору необходимого типа изделия. И проследить, чтобы не нарушались несложные правила сборки, установки, обслуживания и эксплуатации.

Канализационное оборудование HL Hutterer & Lechner GmbH — Нибко-юг

 Канализационное оборудование HL Hutterer & Lechner GmbH

 В предыдущих статьях, мы рассказывали о канализационном оборудовании австрийской фирмы HL Hutterer & Lechner GmbH (далее HL), но практически всегда это касалось оборудования для многоэтажного строительства. Думаем, что настало время рассказать о продукции HL (так сказать) бытового назначения. На самом деле достаточно сложно провести эту грань, так как есть ряд строительных компаний, которые в многоэтажном строительстве используют практически весь ассортимент продукции HL.

И так первыми в этом ряду идут сифоны для раковин, умывальников, ванн и душевых поддонов. Вы вправе спросить, что же нового можно придумать с обыкновенным сифоном. Оказывается очень и очень многое. Все началось с обычного бутылочного сифона. Недостатком его является фиксированное положение выпускного патрубка (строго горизонтально). Исправить этот недостаток позволили сифоны с выпускным патрубком на поворотном шарнире, что позволило не только упростить монтаж такого сифона, но существенно облегчили демонтаж сифона в случае его прочистки. Следующий шаг в улучшении конструкции сифона – это появление штуцера для присоединения стиральной или посудомоечной машины. Здесь конструкторам пришлось потрудиться. Во-первых, стиральная или посудомоечная машина может сливать грязную воду с температурой до 95°С. Следовательно, сифоны из ПВХ применять нельзя (рабочая температура для ПВХ не более 45°С). Для производства своих сифонов фирма HL использует только ПП (рабочая температура до 100°С). Во-вторых, ни стиральная, ни посудомоечная машина не имеют на выходе обратного клапана и, как следствие, загрязненные стоки из раковины могут попасть в стиральную или посудомоечную машину (такие случае в нашей практике уже были). Все сифоны фирмы HL оборудованы струйными обратными клапанами. В-третьих, при сливе воды из стиральной или посудомоечной машины для нормальной работы канализации необходимо большое количество воздуха (Вопросы применения воздушных клапанов для канализации неоднократно рассматривались в журналах «Сантехника»). Все сифоны фирмы HL оборудованы струегасителями, нижняя часть которых конструктивно находится ниже уровня воды в сифоне. Таким образом, поток воды направляется вниз и на пути воздуха, который поступает в сифон через горловину раковины, не создается препятствия, и слив происходит бесшумно. В противном случае (при отсутствии струегасителя) раковина издает свистящие и хрипящие звуки. В тоже время струегаситель выполняет еще одну важную роль – препятствует выплескиванию сливаемой загрязненной воды в раковину. В-четвертых, практически у всех производителей сифонов (и не только сифонов) торцевое соединение уплотняется плоской резиновой или паранитовой прокладкой.

 С течением времени прокладка обжимается и через торцевое соединение начинает подкапывать вода (постоянно надо следить за надежностью торцевого уплотнения и, либо подтягивать уплотнительную гайку, либо менять прокладку). Для своих сифонов фирма HL применяет специальное уплотнительное соединение: резиновое кольцо уплотняет не торцевой стык, а зазор между хвостовиком штуцера и посадочным патрубком сифона (см. рис.1). Такое соединение «труба в трубе» практически сохраняет герметичность весь срок службы сифона (по действующим нормам – не менее 50 лет).

Следующим шагом в усовершенствовании сифонов была идея освободить все пространство под мойкой. Дело в том, что все ныне существующие сифоны монтируются вертикально вниз (за рубежом Рис. 2                                под мойкой, как правило, устанавливают водонагреватель, а у нас обычно под мойкой находится ведро для мусора). Фирма HL разработала и выпускает сифоны HL126, HL126.2, HL137 (см. рис.2), которые позволяют экономить свободное пространство в подмоечной кухонной мебели, благодаря большому числу вариантов монтажа и установки (при этом сифоны обладают всеми вышеназванными конструктивными особенностями)!

Сифоны для ванн и душевых поддонов требуют отдельного разговора. Если с сифонами для ванн более или менее все понятно, то с сифонами для душевых кабин все не так просто. Практически все производители душевых кабин делают очень низкий поддон и люди, приобретающие кабины, совершенно не задумываются, а какой же сифон идет в комплекте или какой сифон им рекомендуют купить в магазине. Таких покупателей ждет огромное разочарование после монтажа душевой кабины, потому что в этом помещении очень часто могут появляться запахи из канализации. И дело здесь даже не в том, что канализация, якобы, смонтирована неправильно, а в том, что многие производители душевых кабин комплектуют свои изделия сифонами, высота гидрозатвора которых не превышает 35 мм! Особенно этим грешат итальянцы. Такие сифоны не могут работать в нашей канализации, с них постоянно срывает гидрозатвор, и запахи из канализации беспрепятственно проникают в помещения. И главное — замена такого сифона не возможна без демонтажа душевой кабины! Фирма HL выпускает сифоны для душевых поддонов HL514, HL514/SN-80, HL514/SNV-80, HL511, HL522 с высотой гидрозатвора 50 мм. Достоинствами сифонов HL являются:

1.      Монтажная высота моделей HL514/SN-80 и HL514/SNV-80 составляет всего 85 мм.

2.      Конструкция этих сифонов такова, что они самоочищаются.

3.      Уплотнением служит специальная резиновая манжета, которая устанавливается снизу выпуска душевого поддона, а горловина сифона устанавливается сверху на выпуск без дополнительного уплотнения. Таким образом, горловина сифона очень плотно примыкает к выпуску и в этом месте не образуется грязевой буртик.

4.      Выпуск сифонов имеет шаровой шарнир, который существенно упрощает установку и монтаж сифона. В дополнение можно сказать, что модели HL514/SNV-80 (см. рис.3) и HL522V оборудованы штуцером для сброса в канализацию конденсата от встроенного в душевую кабину парогенератора. Сифоны для ванн практически ни чем не отличаются от сифонов для душевых поддонов и имеют перечисленные выше достоинства, отличие – соединение сифона с переливной частью осуществляется при помощи специального уплотнения «труба в трубе», как у сифонов для моек.

Многие конструкторские решения, о которых мы писали выше, являются «ноу-хау» и защищены патентами. В продолжение этой темы, мы хотим рассказать Вам о совершенно простом, но уникальном продукте – это строительная водопроводная заглушка. Состоит всего из двух частей: собственно сама заглушка из ПП и резиновое уплотнительное кольцо. При строительстве объектов очень часто возникает необходимость опресовки внутренней водопроводной или отопительной магистрали, когда конечные приборы не установлены. В этом случае применяются заглушки для водопровода. Например: сдается дом, а сантехнику устанавливает Заказчик, поэтому не установлены смесители. При опресовке система снизу заполняется водой при помощи насоса, а в самой верхней точке монтажник выкручивает заглушку, выпуская воздух, и ждет когда из отверстия пойдет вода (т.е. система заполнится). Система заполняется и вслед за воздухом начинает идти вода, а она идет под давлением (снизу ее давит насос), и резиновое уплотнительное кольцо выдавливается из паза заглушки. Монтажник (видя, что пошла вода) пытается закрутить заглушку, но уплотнительное кольцо перекосилось и заглушить трубу не удается. Тогда он бежит вниз, чтобы отключить насос, а вслед за ним течет вода. В результате – надо делать ремонт. Чтобы раз и навсегда уйти от такой ситуации, в заглушке было сделано специальное отверстие, через которое и выходит воздух, а затем вода. Резиновое уплотнение остается на месте и, когда это необходимо, монтажник спокойно глушит трубу. HL единственная фирма, чьи заглушки для водопровода защищены патентом! (См. рис.4).

                                                      Рис. 4                                                                                                                                 Рис. 5

В настоящее время все чаще в квартирах и частных домах устанавливают кондиционеры водонагреватели, сауны и т.п. Но мало кто задумывается о том, что конденсат (который образуется при работе этих приборов) надо отводить в канализацию. И практически мало кто знает, что сброс дренажа и конденсата в канализацию по требованию Санэпиднадзора должен осуществляться с разрывом струи. (Это не какая-то там прихоть ученых мужей – это забота о Вашем здоровье, микробы из канализации ни при каких обстоятельствах не должны иметь путь к воздуху, которым мы дышим, или к воде, которой мы умываемся. В этом вопросе Вы должны быть непреклонны, как бы монтажники Вас не уговаривали и каких бы «профессиональных рекомендаций» не давали.) Решение очень простое, используйте для этих целей HL21 (См. рис. 5). Это капельная воронка для сброса конденсата в канализацию с разрывом струи, гидрозатвором высотой 50 мм и механическим запахозапирающим устройством, вступающим в действие на стадии пересыхания гидрозатвора (например, в зимнее время мы не пользуемся кондиционером, и сброса конденсата нет).

В заключение рассказа о канализационном оборудовании фирмы HL мы хотим познакомить Вас еще с одним продуктом, который достаточно сложно найти на российском рынке – это переходники с безнапорной раструбной канализации DN30, 40, 50 на трубные резьбы ½”, ¾”, 1”. Где мы может столкнуться необходимостью такого перехода? Например, если для канализования загрязненных стоков применяются различные фекальные насосы.

Рассказ можно продолжить о целом ряде различных сифонов для стиральных и посудомоечных машин, вакуумных сифонах для биде и писсуаров, сифонах с механическими запахозапирающими устройствами и обратными клапанами, и каждое изделие является по-своему уникальным. Более полную информацию можно получить как у официального представителя компании Hutterer & Lechner GmbH в России – Якушина С.М., так и у дилеров, готовых всегда дать консультацию и бесплатно предоставить полный каталог оборудования HL.

сборка, крепление и подключение сифона к канализации, инструкция

Казалось бы, сифон для мойки очень простой сантехнический элемент, а установка сифона в мойку очень простая операция. Однако как показывает практика часто с сифоном возникает много проблем. В большинстве случаев эти проблемы вызваны не правильной сборкой сифона и неправильной установкой. В этой статье будет описан порядок установки и отмечены основные моменты, из-за которых сифон может неправильно работать или подтекать.

Сифон состоит из трех основных элементов: часть, которая крепиться на мойку, сам сифон и трубка для соединения с канализацией.

Рис.1. Сифон в разобранном состоянии

Первое с чего следует начать установку сифона это с той части, которая закрепляется на мойку.

Рис.2. Сливное отверстие

Для этого берем накладку, вставляем в нее винт и размещаем в сливном отверстии на мойке.

Рис.3. Сливное отверстие вид с низу

После чего наворачиваем на этот винт ответную часть.

Рис.4. Крепление сифона к мойке

Здесь следует обратить внимание, что ответная часть комплектуется специальной прокладкой. Если прокладка будет установлена не ровно, то это место соединения будет подтекать. Для исключения этих проблем следует поступать следующим образом.

Наворачивать ответную часть на винт следует от руки, при этом необходимо следить, чтобы прокладка лежала на своем месте, и не сдвигалась. После того как соединение собрано необходимо произвести подтяжку. Делать это следует с помощью отвертки, т.е. крутить нужно винт, а ответная часть должна оставаться не подвижно. В противном случае прокладка может сдвинуться и нарушится герметичность соединения.

Далее на собранный узел необходимо навернуть патрубок, который соединит его с сифоном.

Рис.5. Сборка сифона первый этап

В этом патрубке так же есть прокладка, о которой следует не забыть, иначе соединение будет течь.

После этого необходимо установить трубу соединения с канализацией. В зависимости от диаметра канализационных труб и диаметра патрубка могут применяться различные резиновые проставки, о приобретении которых необходимо позаботиться во время покупки сифона.

Рис.6. Резиновая вставка в канализацию

Проставка устанавливается в канализационную трубу вместо имеющегося там уплотнительного кольца. Т.е. уплотнительное кольцо из канализационной трубы необходимо извлечь, а на его место установить проставку.

Последний этап установки сифона является соединение сифона с раковиной и с канализационным патрубком. В этих местах соединения применяются конусообразные прокладки.

Рис.7. Подключение сифона к канализации

Для того чтобы соединение не текло целесообразно поступать следующим образом. Необходимо одеть поджимную гайку на патрубок, затем прокладку узким концом по направлению к сифону. Далее патрубок установить в полость сифона и затянуть гайку.

Если же просто вставить патрубок в сифон и затянуть гайку, то вероятность того, что прокладка сместиться очень велика и соединение будет не герметичным.

Последнее на что следует обратить внимание при установке сифона в мойку это на положение сифона относительно мойки, т.е. на сколько сильно в сифон входит патрубок закрепленный в мойке.

Рис.8. Сборка и установка сифона

Этот патрубок должен входить в сифон не более чем на 5 см. Если патрубок будет входить больше или на всю длину, то он перекроет проходное сечение сифона. В результате сифон будет быстро забиваться, а из мойки будет плохо уходить вода.

Установка сифона и ремонт слива

Как не затопить соседей.

Для демонтажа сифона сначала следует открутить винт в центре решётки сливного отверстия, затем открутить все резьбовые соединения (обязательно поставить таз под сифоном). Когда сифон снимется, начисто протереть сливное отверстие.

Для того чтобы собрать сифон, необходимо разложить все детали, разгруппировав их по видам.

Самую большую резиновую прокладку надеть на самую крупную деталь сифона, затем прикрутить к нему крышку-колпак.

К патрубку, который будет крепиться к раковине, подобрать подходящую по размеру конусную прокладку и накидную гайку. Сначала натянуть на патрубок конусную прокладку тупым концом вверх, затем надеть на патрубок накидную гайку, вставить патрубок в верхнее отверстие сифона и плотно закрутить гайку.

Осталось точно так же прикрутить гофрированную трубу: надеть на неё накидную гайку, затем натянуть подходящую по размеру конусную прокладку тупым концом вверх, прикрутить к сифону.

Для установки сифона сначала на патрубок положить рифлёное уплотнительное кольцо полосками вверх, а под металлическую решётку положить резиновое кольцо, подставить сифон под сливное отверстие и выровнять его, сверху (над мойкой) положить металлическую решётку, поставить винт в решётку и закрутить отвёрткой, закрепить гофру к трубе и отрегулировать её длину. Важно проверить сифон на течь, заполнив его водой.

Обычные утечки в раковине, которые вы могли бы исправить самостоятельно

Раковины

в доме могут страдать от утечек нескольких типов, которые часто кажутся загадочными или трудно устранимыми без профессиональной помощи. Во многих случаях при серьезных утечках требуется профессиональный ремонт. Однако многие проблемы с раковиной можно устранить простыми методами ремонта своими руками. Попробуйте следующие методы, если вы чувствуете себя комфортно при работе с основными сантехническими инструментами, такими как гаечные ключи.

Свободные уплотнительные кольца

Уплотнительное кольцо представляет собой резиновый круг, который удерживает ручку крана и предотвращает утечку воды по краям.К сожалению, уплотнительное кольцо может со временем ослабнуть или изнашиваться. Эта проблема вызывает утечки по краям крана, которые возникают при использовании воды. К счастью, замена уплотнительного кольца — один из самых простых способов ремонта мойки своими руками.

Начните этот процесс, осторожно открутив кончик крана и проверив положение уплотнительного кольца. В некоторых случаях уплотнительное кольцо может быть просто ослаблено, и его нужно немного переместить, чтобы оно вернулось на место. Изношенное уплотнительное кольцо имеет потертости по краям резины, что делает его неэффективным.Удалите из него все потертые или поврежденные уплотнительные кольца и замените их новым, которое можно найти в большинстве супермаркетов.

Утечка водоснабжения

Под раковиной к основным трубам подключается несколько шлангов, обеспечивающих подачу как горячей, так и холодной воды. В результате эти шланги обычно находятся под высоким давлением, что часто приводит к изнашиванию их соединений и нарушению их работы. Эти утечки обычно возникают вокруг запорных клапанов и рядом с компрессионными фитингами, особенно если они выходят из строя.

К счастью, этот ремонт обычно довольно просто выполнить. Пропустите воду и проверьте, нет ли утечек вокруг шлангов и фитингов. Затем используйте клещи подходящего размера или другой сантехнический инструмент, чтобы затянуть эти трубы или трубки. Плоскогубцы с фиксатором обеспечивают наилучшие шансы на ремонт, поскольку их можно отрегулировать так, чтобы они соответствовали трубе и шлангу, и надежно удерживали их.

Неисправная утилизация отходов

Устройство для удаления отходов во многих современных мойках помогает плавно и эффективно разбирать продукты питания и другие виды отходов.Однако в этих агрегатах могут также возникнуть неисправности из-за различных уплотнений по всему агрегату, включая трубы, в которых слив соединяется с раковиной. Когда это уплотнение изнашивается, вода может начать вытекать по краям трубы.

Точно так же труба в нижней части блока может также пострадать от повреждения уплотнения и утечки воды от небольшого до среднего уровня. Этот ремонт требует удаления сломанных уплотнений с трубы, их замены новыми уплотнениями и полной затяжки труб на место.Этот процесс немного сложен для некоторых домовладельцев, но возможен с небольшим трудом.

Утечки в дренажной ловушке с фонтаном

Дренажный сифон помогает воде плавно течь по трубам раковины и имеет множество соединений, которые часто болтаются. Эти соединения включают различные типы винтов, болтов и зажимных гаек. Ловушка также может протекать, если сливные трубы блокируются и оказывают давление на трубу, позволяя протекать небольшому количеству сточной воды.

К сожалению, коррозия также может вызвать некоторые утечки.В результате ремонт сифона для некоторых домовладельцев может быть немного сложнее. Обычно этот процесс требует сначала затяжки всех соединительных болтов, а затем проверки на предмет засоров, если утечки не исчезнут. А если вокруг сифона появятся признаки коррозии, может потребоваться его замена.

Хотя у большинства домовладельцев не должно возникнуть проблем с решением этих распространенных проблем с утечками, профессиональная помощь по-прежнему является разумным выбором для решения многих из этих проблем. Поэтому, если ваша раковина протекает и вы хотите, чтобы она работала без сбоев, позвоните нам в службу канализации O’Fallon.
назначить встречу с осмотром.Наши профессионалы приложат все усилия, чтобы ваша раковина больше не протекала.

Слив для раковины Антисифонный флакон P-сифон Универсальный сливной комплект для раковины для ванной белый —

Как отремонтировать протекающий сифон раковины

Основные причины протекающего сифона раковины

В мире сантехника неисправный сифон раковины представляет собой довольно незначительную утечку .

В дренажной системе вашей мойки поддерживается атмосферное давление . Таким образом, проблема менее серьезна, чем если бы утечка была вызвана линиями подачи воды под давлением.

Более того, сифон является частью дренажной системы , что означает, что он будет протекать только тогда, когда в раковине течет вода, в отличие от протекающего водозаборного отверстия, которое протекает постоянно.Вот основные причины протекающей ловушки.

Плохо затянутые детали

Пластик расширяется и сжимается при колебаниях температуры . Если вы не затянули соединения должным образом, части ловушки могут начать немного откручиваться по мере расширения пластика, в результате чего ловушка потечет . Проверьте, можете ли вы вручную затянуть гайки или резьбовые соединения.

Поперечные резьбовые соединения

Уловитель резьбы выполнен из пластика.Пластик — это гибкий материал, а это означает, что резьба , резьба может слегка изгибаться, а соединения могут иметь перекрестную резьбу. В этом случае вам просто нужно отвинтить охватываемый и охватывающий соединения, а затем правильно их снова прикрутить , следя за тем, чтобы все было прямо.

Уплотнительные кольца сдвинулись.

Иногда, когда скрепляет две детали , удерживаемое между ними уплотнительное кольцо может сместиться из правильного положения. Если вы подозреваете, что это произошло, просто отвинтите две части и снова скрутите их , убедившись, что уплотнительное кольцо находится в нужном месте.

Изношены или потрескались уплотнительные кольца

С годами резиновые шайбы могут изнашиваться и начать выходить из строя . Отвинтите ловушку, чтобы проверить состояние уплотнительного кольца, и при необходимости замените его.

Неисправное компрессионное уплотнительное кольцо

Сливная труба обычно соединяется с ловушкой через коническое компрессионное уплотнение , которое используется для обеспечения водонепроницаемости. Если он неисправен, он больше не будет держать систему водонепроницаемой , и начнется утечка.В этом случае придется менять уплотнитель.

Шаги

1. Определение места утечки
2. Затягивание гаек
3. Удаление ловушки и замена уплотнений
4. Проверка устранения утечки

Требуемые навыки

В ремонте нет ничего сложного. Уловитель негерметичных отходов . Вам не нужны никакие технические навыки; вам просто нужно уметь снимать / устанавливать основные детали, обнаруживать утечку, и заменять уплотнения.

Требуемое время

от 10 до 30 минут

Требуемое количество людей

1 человек

Инструменты и оборудование

• Клещи для водяных насосов
• Салфетки
• Ведро или таз
• Резак

снаряжение (СИЗ)

• Защитная одежда
• Пара перчаток
• Защитные очки

Обратите внимание: это неполный список.Убедитесь, что ваши средства индивидуальной защиты соответствуют выполняемой работе.

1. Определение места утечки

Чтобы определить место утечки или подтекания из , вы можете использовать старый трюк сантехника, который заключается в том, чтобы окунуть палец в порошок и протереть его вдоль каждого соединения .

Если порошок остался на пальце, утечки нет; если порошок заменить водой, у вас на руках утечка.

Этот метод позволяет идентифицировать даже самые маленькие потеки , которые могут быть не видны невооруженным глазом.

Как очистить сифон для раковины

Бытовая раковина часто забивается, и иногда это означает, что вам нужно удалить сифон под раковиной, чтобы удалить мусор. Всего за несколько простых шагов вы сможете полностью осушить раковину в кратчайшие сроки.

Во-первых, несколько советов, которые следует попробовать перед снятием слива:

• Сначала слейте в канализацию немного очень горячей воды, чтобы устранить засор
• Если это не помогло, попробуйте вставить в раковину вантуз — медленно надавите, затем быстро потяните вверх
• Если они не работают, пора снять слив

Инструменты, которые вам понадобятся для удаления слива:
Ведро, гаечный ключ или плоскогубцы, тряпки, щетка для очистки, малярная лента или клейкая лента.

Шаг 1:
Сначала найдите сливной сифон под раковиной. Чаще всего под раковиной вы увидите: насадку, скользящие гайки, сифон в форме буквы «J» (J-образный изгиб), сливной рукав и отрезок трубы, идущий от стены. Вместе эти части обычно называют «P-ловушкой».

Шаг 2:
Поставьте ведро или посуду под ловушку, чтобы уловить любую воду, которая может вытечь, когда ловушка снимается.

Шаг 3:
Отвинтите гайки скользящего шарнира с каждой стороны J-образной секции сифона.Возможно, вы сможете сделать это вручную, но если ваша сантехника устарела, вероятно, вам придется использовать плоскогубцы для фиксации каналов или гаечный ключ, чтобы их ослабить. Если у вас металлическая или декоративная отделка ловушки, воспользуйтесь ленточным ключом, чтобы не поцарапать ее. Или вы можете использовать малярный скотч или клейкую ленту на внутренней стороне плоскогубцев, чтобы не поцарапать поверхность. Другой метод — обернуть тряпкой гайки скользящего шарнира перед использованием плоскогубцев или гаечного ключа, чтобы инструмент не соприкасался с металлическим покрытием.

Шаг 4:
Когда гайки скользящего шарнира ослабнут, продолжайте отжимать их вручную и снимите уловитель. Не забывайте держать ведро под рукой! Здесь может возникнуть беспорядок, так как обычно в изгибе буквы «J» есть вода.

Шаг 5:
Сняв ловушку, вы заметите, что между гайкой скользящего соединения и ловушкой есть уплотнительное кольцо. Обязательно положите их в безопасное место, так как они очень необходимы для герметизации соединения. Также обратите внимание на порядок, в котором находятся эти детали: гайка скользящего соединения войдет в хвостовую часть, затем на уплотнительное кольцо, затем на конец сифона с резьбой (то же самое для стороны, соединяющейся со стеной).

Шаг 6:
Вы можете заткнуть тряпкой трубу, идущую от стены, чтобы предотвратить попадание канализационных газов в ваш дом.

Шаг 7:
Используйте щетку для бутылок или другой чистящий инструмент, чтобы удалить весь мусор, обнаруженный в ловушке. Вы также можете аккуратно очистить насадку, идущую от раковины, и слегка очистить трубу в стене, чтобы удалить любой «мусор», который может присутствовать. Также неплохо перенести ловушку в другую раковину и промыть ее, так как это удалит всю оставшуюся мыльную пену или остатки, которые могут привести к еще одной засоре в будущем.

Шаг 8:
Когда все детали очищены, вы можете приступить к сборке ловушки. Опять же, обратите внимание на порядок установки деталей: гайка скользящего соединения надевается на патрубок или стеновую трубу, затем на уплотнительное кольцо, затем на конец сифона с резьбой.

Шаг 9:
От руки затяните гайки скользящего шарнира до упора. Используйте гаечный ключ или плоскогубцы, чтобы затянуть еще на четверть оборота. Будьте осторожны с двумя вещами: не перекрещивайте резьбу и не перетягивайте! Пластиковые ловушки, особенно если их слишком затянуть, треснут.

Советы:

• Если вы хотите немного упростить эту работу в будущем, ознакомьтесь с нашей ловушкой для добавления ловушек. Эти продукты имеют встроенные функции, предотвращающие засорение и упрощающие извлечение потерянных в канализацию предметов.
• У некоторых ловушек есть заглушка для очистки в нижней части изгиба. Чтобы очистить ловушки такого типа, просто открутите пробку и используйте жесткую проволоку, чтобы зацепить и удалить засор. Обязательно поставьте под слив ведро, потому что на дне сифона будет вода.
• Некоторые считают полезным накрыть раковину и / или кран полотенцем или кусочком малярной ленты, чтобы напомнить себе и другим не использовать раковину в разобранном виде.
• Мы, , не рекомендуем наливать в канализацию небезопасные, опасные для вашего здоровья (а иногда и для ваших труб), вредные для окружающей среды продукты для устранения засоров. Лучше всего физически удалить волосы и прочий мусор. Регулярное использование безопасного продукта, такого как Roebic K-67, может помочь предотвратить медленный слив и остановки.
• К сожалению, действительно нет замены ручному удалению сгустка волос. Химические вещества, используемые для удаления сгустков волос, часто неэффективны и часто приводят к тому, что их все равно удаляют вручную. Не говоря уже о том, насколько они вредны. Если вы обнаружите, что в вашем доме много волос уходит в канализацию, вы можете подумать о покупке сетчатого фильтра из нержавеющей стали для туалета, ванны или душа. Эти сетчатые фильтры — недорогой и простой в очистке способ предотвратить частое засорение водостока волосами.
• Приведенные выше шаги могут быть полезны не только для прочистки раковины, но и для извлечения предметов, упавших в канализацию.

Все, что нужно знать о водопроводных ловушках

Мы являемся участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon.com и связанные с ней сайты.

Если вы решите заняться водопроводным проектом, вы обязательно услышите о водопроводных ловушках.Сантехники постоянно о них говорят. Жироуловители, p-образные и s-образные ловушки, барабанные ловушки и многое другое. Но что они такое, черт возьми, и что они вообще делают на Земле?

Если вы хотите взяться за проект DIY, который включает в себя водопровод, вам определенно нужно знать ответы на эти вопросы, прежде чем начинать. Но мы также хотим убедиться, что вы понимаете, какие продукты использовать, как их устанавливать и какие еще расходные материалы вам понадобятся для успешного выполнения своей миссии.

Мы позаботимся о том, чтобы вы знали, что на самом деле делают водопроводные ловушки и какие виды есть сегодня на рынке.Кроме того, мы также хотим убедиться, что вы знаете, от каких ловушек вам следует избегать, чтобы избавиться от головной боли. Не позволяйте сантехнику запугать вас. Располагая правильной информацией, вы можете быть на пути к успеху своими руками. И именно здесь мы вступаем.

Давайте рассмотрим несколько советов и приемов, которые сделают вашу жизнь проще, когда вы решите, что готовы заняться сантехническими проектами в своем доме. В качестве бонуса вот несколько лучших водопроводных ловушек, которые вы можете использовать.

Основы сантехнических ловушек

Системы удаления сточных вод производят довольно неприятный запах, в то время как другие могут даже доходить до такой степени, что они считаются опасными.Чтобы уберечь нас от этих рисков, между сантехникой и канализационной системой ставится перегородка.

Системы отвода сточных вод начинаются на этапе производства душа, ванны или туалета. Затем он переходит на стадию утилизации, отправляя осадочные отходы через ряд встроенных этапов. Это помогает предотвратить переполнение мусора.

Связанное чтение: Вся терминология по сантехнике

Обычные газы, образующиеся в канализационной системе

• Метан.
• Сероводород.
• Азот.
• Окись углерода.

При этом любая сантехника, непосредственно подключенная к системе канализации, должна быть оборудована гидрозатвором. Это означает, что каждая сантехническая арматура, используемая для удаления мусора из здания, должна иметь собственный водоотвод.

Определение сантехнической ловушки

По определению, водоотводчик — это устройство, которое удерживает небольшое количество жидкости каждый раз, когда используются приспособления.Количество удерживаемой жидкости называется уплотнением-ловушкой. Это уплотнение сифона предотвращает попадание запахов из канализационной системы, газов и паразитов (мышей, насекомых и т. Д.) В жилое или рабочее пространство.

Уплотнение ловушки — это максимальная вертикальная глубина жидкости, которую ловушка будет удерживать, измеренная от водослива в короне и вершины впадины ловушки. Самая распространенная из всех водопроводных ловушек — это сифон. Это используется с кухонными раковинами, унитазами и раковинами для стирки. Посмотрите схему на Рисунке № 1 .

Рисунок № 1 Трубчатый сифон

Сантехнические коды Ограничения

Большинство кодексов по сантехнике накладывают ограничения на использование и производство сифонов. Вот некоторые из этих ограничений, ограничений и пояснений.

• Никакая ловушка, которая должна зависеть от движущихся частей для удержания своего уплотнения, не может быть использована.
• Выходное отверстие сифона не может быть больше, чем слив приспособления, к которому он подсоединен. Размеры выходного отверстия ловушки имеют значение. Не будь гибким с этим.Например, вы не можете поставить р-образную ловушку размером 1 1/2 дюйма на приспособление со сливом диаметром 11/4 дюйма.
• Ловушки приспособления должны быть самоочищающимися по своей природе. Это означает, что при каждом использовании он должен иметь возможность беспрепятственно смывать ворсинки или волосы.
• Вы должны установить уровень сифона относительно его уплотнения сифона. Если ловушка неровная, она может быть подвержена обратному сифонированию. Посмотрите схему на Рисунке № 2 .

Рисунок № 2 — Уровень P-Trap, а не уровень

• Ни одна сантехническая арматура не может защемиться вдвое.Лучше всего это проиллюстрировать на примере унитаза. Проще говоря, отходы не могут сливаться через встроенный сифон туалета, а затем проходить через второй сифон. Посмотрите схему на Рисунке № 3 .

Рисунок № 3 Шкаф для воды с двойным сифоном

• Большинство норм позволяют оборудовать кухонные мойки с двумя чашами, мойки с тремя отделениями и мойки для стирки одним сифоном, соединенным непрерывным сливом. Отделения должны располагаться рядом друг с другом.Каждое отделение не может располагаться на расстоянии более 30 дюймов друг от друга от центра к центру дренажей. Посмотрите схему на Рисунке № 4 .

Рисунок № 4 Расстояние между двумя и тремя отсеками для раковины

• Обычно существует максимально допустимый перепад высоты от выпускного отверстия приспособления до гидрозатвора. Почему это так? Поскольку чем дальше опускаются жидкие отходы, тем больше скорость воды.

Чем больше скорость воды, протекающей через слив отвеса, тем больше вероятность того, что слив перейдет в сифон через уплотнение сифона.Перепад высот для раковин, унитазов, душевых и ванн составляет от 18 до 24 дюймов, но не более 24 дюймов. Чем короче вертикальное расстояние, тем эффективнее работает ловушка. Посмотрите схему на Рисунке № 5 .

Рисунок № 5 Горизонтальное расстояние падения хвостовика

После промывки туалета скорость сточных вод полностью удаляет уплотнение сифона. Уплотнение сифона останется нарушенным, если уплотнение сифона не будет восстановлено заправочной трубкой на унитазе бачкового типа.Скрытые сифоны, используемые для ванн, душевых и т. Д., Не могут иметь встроенной очистки. Посмотрите на диаграмму на Рисунке №6, чтобы увидеть v-части p-ловушки.

Рисунок № 6 Важная часть P-сифона

Объяснение P-ловушек Deep Seal

Ловушки с глубоким уплотнением имеют вертикальную глубину 4 ″ или более. Они используются в ограниченном количестве приложений. У использования ловушек с глубоким уплотнением есть некоторые преимущества. Эти преимущества относятся к их соответствующему применению.

Преимущество № 1

Глубокая ловушка имеет более глубокое уплотнение с большим количеством жидкости, чем другие.Поэтому уплотнение не так быстро испаряется.

Заявка . При установке сливного отверстия в полу в удаленном месте используйте глубокий сифон. Это может быть большой склад. В этих случаях приложению требуется очень мало воды, чтобы закрыть ловушку.

Преимущество № 2

Ловушка с глубоким уплотнением имеет гораздо большую способность повторного запечатывания. Поскольку ловушка обычно немного больше традиционной ловушки, она может выдерживать гораздо больший поток воды. В результате ловушка с меньшей вероятностью потеряет герметичность из-за избыточного количества воды.

Заявка . Используйте ловушку с глубоким уплотнением, когда приспособление или часть оборудования требует непрямого подключения сточных вод. Это может быть промышленный льдогенератор, салат-бар или, в некоторых случаях, тройная мойка.

Преимущество № 3

Благодаря своей глубине ловушка с глубоким уплотнением с меньшей вероятностью потеряет герметичность из-за противодавления или сифонации ловушки.

Заявка . Бывают случаи, когда воздух из приспособления или сифона не вентилируется должным образом. В таких случаях идеально подойдет глубокая заглушка для грунтовки.Здесь также действуют все вышеупомянутые преимущества.

Ловушки с глубоким уплотнением не подходят для всех работ

Вот несколько причин, по которым ловушки с глубоким уплотнением не являются нормой для всех приложений.

• Ловушки глубже, поэтому они больше и жестче подходят для работы в ограниченном пространстве.
• Благодаря увеличенной глубине и вместимости они более устойчивы к потоку из стандартного приспособления. Следовательно, они препятствуют дренажу и замедляют дренаж арматуры.

Связанное чтение: Сантехнические инструменты, которые домовладелец использовал бы

Какие типы водопроводных ловушек запрещены большинством водопроводных кодексов?

Рисунок № 7 Обычно запрещенные ловушки

Большинство сантехнических кодексов согласились избегать определенных типов водопроводных ловушек. Это:

• Колокольчики.
• Бегущие ловушки.
• Ловушки с вентилируемой короной.
• ¾ Ловушки S.
• Ловушки Full S.
• Барабанные ловушки.

Я думаю, что барабанные ловушки нуждаются в более подробном объяснении. Коды не обязательно запрещают их. Однако профессионалы просто предпочитают больше не использовать их в новом строительстве. Барабанные ловушки сыграли свою роль при установке ванн и туалетов. Адаптер сифона используется в бытовых и коммерческих канализационных, сточных и вентиляционных системах.

Рисунок # 8 Барабан-ловушка

Барабанная ловушка — это круглый металлический бочонок с входным отверстием около дна ловушки.Сливное отверстие вверху со съемной крышкой.

В идеале, профессионалы устанавливают барабанный уловитель в легкодоступном месте. Таким образом, вы можете снять крышку для очистки. К сожалению, многие ловушки для барабанов, с которыми мы столкнулись, скрыты за стеной. В других случаях людям сложно снять сросшуюся со временем крышку. Поэтому, когда барабанные ловушки останавливаются, их чрезвычайно трудно очистить удилищем. Это связано с их входной и выходной конфигурацией.

Существовали ловушки для барабанов, чтобы люди могли найти драгоценности или драгоценности, если потерялись в канализацию.Ловушка ловила и охраняла кольцо или серьгу, опускаясь на дно. Вероятность того, что ценный предмет попадет в отверстие для отходов в верхней части ловушки, крайне маловероятна. Песколовка также помогает отделить песок и окисленные органические вещества, содержащиеся в системах водоснабжения.

Что такое строительная ловушка?

Раньше, до того, как люди использовали или понимали систему вентиляции, такие паразиты, как крысы или насекомые, могли свободно перемещаться из здания в здание, из дома в дом. Не говоря уже о том, что запах канализационного газа может быть невыносимым из-за противодавления и сифонации сифона.Представители органов здравоохранения знали, что это может представлять серьезный риск для здоровья, особенно в густонаселенных, влажных и засушливых районах.

Следовательно, для решения проблем над домом в каждом здании требуется строительная ловушка. Строительная ловушка служила второстепенной линией защиты от паразитов и канализационного газа. В большинстве случаев строительная ловушка представляла собой S-образную ловушку большого диаметра. Сегодня большинство кодексов не требуют строительной ловушки. Фактически, в большинстве случаев они против кода.

Рисунок № 9 Типичная строительная ловушка

причин, по которым выходят из строя уплотнения сифона

Сифонаж сифона

Сифонация сифонажа может выглядеть как низкое отрицательное давление в сливе арматуры.Однако вам будет легче понять эту концепцию, описав ее с помощью простого визуального образа. Представьте себе, как большое количество сточных вод одновременно попадает в сточную трубу. Когда сточные воды проходят через другие приспособления, подключенные к дымовой трубе, они могут вытягивать воду из соответствующих уплотнений сифона.

Другой сценарий, который может вызвать перекачку ловушки, — это приспособление, использующее S-образную ловушку. Если приспособление заполнено и сточные воды сливаются, вода устремляется через сифон, а по сточной трубе уносится часть сифонной воды.Что происходит, так это то, что остается недостаточно жидкости для образования надлежащего уплотнения ловушки. Аналогичный сценарий может произойти, если люди устанавливают приспособление на длинном участке трубопровода без вентиляции. Если вода выйдет из вентиляционного приспособления в ловушку, она может набрать скорость, достаточную для опорожнения ловушки.

Противодавление

Выше мы описали случаи, когда ловушка взламывается, когда ее вытаскивают из ловушки. Однако бывают случаи, когда вода может попасть из ловушки в приспособление. Впоследствии вода поступает в здание.Это может произойти, когда в канализацию попадает большое количество отходов. Вода будет сжимать воздух перед собой. Если приспособление в точке сжатия не имеет надлежащей вентиляции, ловушка выдувается.

Одна из обязанностей владельца дома — обслуживание. Часто вы можете не осознавать, что существует проблема с обслуживанием, пока не увидите повреждения. Утечка в душе не только доставляет неудобства, но и может увеличить ваш счет за воду и привести к дорогостоящему ремонту.

Утечки в душе, которые вы видите, быстро замечаете и их легче устранить.Утечки, которые вы не видите, являются наиболее проблемными. Утечки душа за стенами могут вызвать внутренние повреждения задолго до того, как вы их обнаружите.

Связанное чтение: Утечки из душа за стеной: как их исправить за 7 шагов

Эффект ветра

Вы когда-нибудь были в своей ванной в ветреный день и видели, как уровень воды в туалете колеблется вверх и вниз? Это же действие может поставить под угрозу ловушки в вашем доме. Давление или всасывание, вызванные сильным ветром, могут привести к тому, что вода поднимется и упадет в ловушку.Если колебания достаточно велики, небольшое количество уплотнения ловушки может попасть в систему сбора отходов. Этот инцидент поставит под угрозу ловушку. Как вы понимаете, уплотнение более восприимчиво как к противодавлению, так и к сифонированию ловушки.

Испарение

Это очень частое явление, особенно в тех случаях, когда приспособление или слив имеет спорадическую активность. Затем вода в ловушке испаряется, когда она не используется, по крайней мере, один раз в неделю. Сливы в полу в прачечных, удаленные стоки в полу, арматура и все ловушки в летнем доме — все более уязвимы.В этих условиях высока вероятность испарения.

Капиллярное действие

Такое случается не часто. Однако, если есть постоянная проблема, связанная с потерей уплотнения ловушки в приспособлении, это можно исключить. Я думаю, что пример послужит этой концепции лучше, чем длинное объяснение.

Рисунок № 10 Капиллярное притяжение

Может быть, у уборщика заканчивается чистая вода во время мытья полов в большом общественном туалете. Возможно, они не захотят снова наполнять ведро.Альтернативный вариант — промыть один из унитазов несколько раз, чтобы убедиться, что вода чистая. Они снимают швабру в туалете. Одна из нитей швабры смещается и застревает внутри уплотнения ловушки. Деталь тянется к ответвлению приспособления и в сливную систему. Вода из сифона подберет струну в сливной трубопровод, опорожняя уплотнение сифона.

Минимальные размеры слива для сантехники

Так много людей спрашивали о размерах сифона / слива для светильников, мы решили дать вам хотя бы общее руководство для каждого типа сантехнического оборудования.Обратите внимание, хотя эти размеры довольно универсальны, они все же подчиняются местным нормам сантехники.

Размер сливного отверстия для унитаза — Общепринятый размер сливного отверстия для унитаза составляет 3 дюйма. Обратите внимание, что ближайшие фланцы имеют входное отверстие 4 дюйма и выходное отверстие 3 дюйма.

Размер душевого желоба — Общепринятый размер душевого желоба 2 ″

Размер трапа для ванны — Общепринятый размер трапа для душа составляет 1 1/2 ″. Обратите внимание, что сюда входит комбинированная ванна и душевая кабина.

Размер слива кухонной мойки (внутренний) — Общепринятый размер слива кухонной мойки составляет 1 1/2 ″. Обратите внимание, что этот размер предполагает, что в нем не установлена ​​посудомоечная машина или мусоропровод.

Размер слива для раковины для ванной (Размер унитаза Drian) — Общепринятый размер слива для раковины составляет 1 1/4 ″

Размер слива для раковины в ванной в наборах (если у вас две раковины рядом по размеру) — Общепринятый размер слива для раковины составляет 1 1/2 ″

Размер слива стиральной машины — Общепринятый размер слива стиральной машины — 1 1/2 ″

Размер сливного шланга посудомоечной машины — Общепринятый размер сливного шланга посудомоечной машины составляет 1 1/2 ″

Размер трапа для биде — Общепринятый размер трапа для биде составляет 1 1/4 ″.

Размер слива питьевого фонтана / Размер слива охладителя воды — Общепринятый размер слива питьевого фонтана / водоохладителя составляет 1 1/4 дюйма.

Размер слива умывальника (зависит от разряда приспособления) — Общепринятый размер слива умывальника составляет от 1 1/2 ″ до 2 ″

Размер слива писсуара — Общепринятый размер слива писсуара с открытым сифоном составляет 1 1/2 дюйма, если сифон встроен в приспособление, размер слива сифона составляет 2 дюйма

Размер слива бака для стирки — общепринятый размер слива бака для белья 1 1/2 ″

Размер слива барной мойки — Общепринятый размер слива барной мойки составляет 1 1/2 ″

Связанное чтение: Как правильно вентилировать ваши трубы: схема вентиляционных отверстий

Последнее слово о водопроводных ловушках

Теперь, когда водопроводные ловушки больше не являются для вас секретом, вы сможете лучше понять свою систему и представить себе, как она действительно работает.Теперь вы можете выбрать подходящий тип устройства для своего дома и не оставлять лазеек для поломки.

Если у вас есть какие-либо советы или рекомендации относительно водопроводных ловушек, поделитесь ими в разделе комментариев ниже. Вы предоставите нашим читателям дополнительную информацию и, возможно, даже спасете кого-нибудь от водопроводной катастрофы.

Последнее обновление 2021-07-20 в 02:44 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Типы водоотводчиков и принцип их работы

Когда дело доходит до понимания дренажа, происходит гораздо больше, чем кажется на первый взгляд.Поначалу это кажется по-детски простым. Труба от раковины ведет вниз по крутой U-образной «волнистой линии» и исчезает через стену, предположительно унося с собой всю сточную воду и отходы.

Когда мне было 8 лет, я подумал, что «закорючка», называемая P-ловушкой (рис. A), была особым благословением для детей со скользкими пальцами. Если бы я случайно уронил свою золотую рыбку в канализацию во время чистки аквариума, я бы обнаружил, что она плавает в ловушке, если не счастливо, то по крайней мере живой. Было некоторым облегчением узнать, что если мой лучший мрамор, предметы домашнего обихода или кольцо с Бэтменом выскользнет в канализацию, они не пропадут.Ловушка была здесь, чтобы поймать их.

В нижнем изгибе сифона остается пробка с водой, изменяющая слив раковины, герметизируя трубу и предотвращая попадание потенциально опасных канализационных газов с неприятным запахом в помещение. Вентиляционное отверстие предотвращает всасывание водяной пробки.

Но мое детское представление о P-ловушках было в основном неверным. Хотя они и ловят упавшие сокровища, это не их основная цель. Как бы просто это ни выглядело, P-сифон представляет собой сложное дренажное оборудование.Фактически, чтобы усовершенствовать это устройство, потребовалось несколько поколений сантехников, работающих методом проб и ошибок. В оставшейся части этой статьи я объясню важную роль, которую P-ловушки играют в обеспечении работы наших дренажных систем.

Лучший аккумуляторный дренажный шнек: Tacklife HGDDC1A

Это беспроводное устройство для удаления засоров канализации работает на вашей кухне, в ванной комнате, в ваннах, раковинах, сливных отверстиях для душа и водосточных трубах. Он поставляется с аккумулятором и оснащен светодиодной рабочей лампой. Щелкните здесь для получения более подробной информации.

Проблема неприятных запахов

Слив сточной воды из раковины никогда не был особенно трудным: подойдет любая наклонная вниз труба. Но делать это, не допуская запаха канализации в доме, было большим препятствием. Те же трубы, по которым сточные воды поступали в канализационную систему, возвращали в дом зловоние и потенциально смертельные канализационные газы (от гниющих продуктов, человеческих отходов и другого мусора). С практической точки зрения, неприятные запахи сохраняли пристройку для работы (и на открытом воздухе) в этом столетии.

Некоторые ранние решения были просто непрактичными. Несколько тысяч лет назад римские водопроводчики решили проблему для знати, направив постоянный поток воды через ванную комнату (у них даже были двух- и трехместные!). Ручей был смывным механизмом, который смывал отходы и уносил запахи. Конечно, эта роскошь требовала, чтобы вы жили выше по течению. И вы быстро стали непопулярны среди людей сразу же ниже по течению! Так что идея так и не прижилась.

Когда в середине 1800-х годов в Англии возникла проблема улучшения санитарных условий, изобретатели предложили множество решений для блокировки канализационного газа.Несколько решений оказались санитарными, но «S-ловушка» стояла над остальными (рис. B). Когда вы заполняли нижнее колено S-образного сифона водой, он эффективно закупоривал трубу и предотвращал попадание канализационных газов обратно в дом.

S-образная ловушка, изобретенная в середине 1800-х годов, стала большим шагом вперед в блокировании канализационных газов и обеспечении доступа водопровода в помещения. К сожалению, гидрозатвор часто засасывался сточной водой или другими отходами, которые использовались совместно с общей водосточной трубой.

Хотя теория и была хорошей, S-ловушка не работала так хорошо.

Во-первых, нельзя было предположить, что он заполнится автоматически. Вода, устремившаяся через водосточную трубу, создавала всасывание, которое увлекало за собой большую часть оставшейся воды. Это всасывание, называемое «сифонированием», протягивало гидрозатвор прямо через S-образный изгиб трубы. Таким образом, чтобы восстановить гидрозатвор, вы должны не забыть слить немного воды в канализацию после слива раковины или унитаза, чтобы убедиться, что сифон заполнен. Вы уловите проблему, если забудете. Представьте себе родителей, нюхающих воздух и кричащих на своих детей, чтобы те заполнили ловушку!

(Отсюда и появилось выражение «закрой свою ловушку»?)

Современный унитаз работает именно по этому принципу S-образного сифона.Слив в керамической чаше выполнен в форме S-образного сифона. После того, как вы смываете воду из унитаза, сифон эффективно удаляет все отходы. Затем, пока резервуар наполняется, небольшое количество воды автоматически заполняет чашу и изолирует канализационные газы.

Иногда S-образная ловушка вызывала другую проблему, называемую «выбросом». Выдувание происходило, когда поток воды (называемый пробкой) попадал в общую водосточную трубу (рис. B). Когда пуля быстро упала, она сжала воздух в трубах внизу.

Это внезапное сжатие заставило гидрозатвор в ловушках соединительных стоков обратно в их раковины. Затем, после прохождения, слизняк часто создавал всасывание, которое также имело тенденцию откачивать воду из ловушек.

Ключевое изобретение

Проблема сифонирования решалась постепенно, методом проб и ошибок. Наконец, водопроводчик, экспериментирующий с вентиляционными отверстиями в 1874 году, нашел решение.

Уловка для удержания водяной пробки на месте заключалась в том, чтобы уравнять давление воздуха в дренажной системе.Для этого водопроводчики добавили к сифону дополнительную трубу, которая вела на открытый воздух (рис. C), своего рода систему сброса давления.

Они проложили трубу вверх, чтобы сточная вода не заполняла и не забивала ее, в конечном итоге пропустив ее через крышу, чтобы канализационные газы не воняли в дом. бизнес.

Добавление вентиляционного отверстия решило проблему сифонирования и позволило удерживать водяной затвор в S-образном сифоне. Однако вентиляционное отверстие, как правило, собирало мусор и забивалось, поэтому вентилируемая S-образная ловушка, стандарт начала 1900-х годов, была заменена P-ловушкой.

Сантехники продолжали улучшать вентиляционную систему, в конечном итоге разработав базовое правило для сантехники: каждый прибор должен иметь сифон, и каждый сифон должен иметь вентиляционное отверстие.

В результате в наших домах в дренажных системах имеется примерно столько же труб, идущих вверх к свежему воздуху, так и идущих вниз для отвода сточных вод.

Вы, возможно, никогда этого не узнаете, потому что вентиляционные отверстия не видны, если только у вас нет раковины в недостроенном подвале, где вентиляционное отверстие открыто, когда оно выходит из сливной линии.В противном случае сантехники загораживают форточки в стенах.

Однако, если вы выйдете на улицу и посмотрите на свою крышу, вы увидите одну или несколько труб диаметром от 2 до 4 дюймов, торчащие наружу. Они могут быть частично или полностью закрыты металлическим окладом, чтобы предотвратить протекание крыши. По крайней мере, один будет большим, от 3 до 4 дюймов, называемым основным вентиляционным отверстием или «почвенным стеком», потому что он обычно вентилирует туалет и главную канализацию, ведущую от вашего дома.

От S-ловушек до P-ловушек

S-образный сифон — это самая современная дренажная технология начала 20 века.Просматривая каталог производителей домов Sears Roebuck 1910 года, я обнаружил S-образную ловушку, изображенную почти на каждой раковине (в каталоге Sears продавалась вся необходимая деталь для дома, и на самом деле вы могли купить сам предварительно нарезанный дом, готовый к использованию). собрать!)

Но в течение следующих 25 лет S-ловушка постепенно была заменена «половинной S-ловушкой» или тем, что мы сейчас называем «P-ловушкой», названной потому, что она как бы похожа на букву «P», лежащую на ней. сбоку (рис. А).

Слабость S-ловушки заключается в ее вентиляционной системе (Рис, C).Теоретически вентиляция работала достаточно хорошо, подавая воздух, чтобы предотвратить сифонирование.

Но на практике это иногда выходило из строя.

Каждый раз, когда вода в канализации замедлялась, скажем, из-за того, что ил временно забивал сливную линию, вода попадала обратно в вентиляционную трубу.

Вскоре сточные воды снова стали стекать, но после них остались масло, жир и прочий мусор в горизонтальной части вентиляционной трубы. Через несколько лет этот осадок часто забивал вентиляционное отверстие, блокировал воздушный поток и позволял сифонировать в S-образной ловушке.

Опять же, методом проб и ошибок сантехники узнали, что вентиляционное отверстие должно идти вверх до точки над линией перелива на раковине, прежде чем идти горизонтально, чтобы мусор не собирался в вентиляционной трубе (рис. A и C). Сантехники в конечном итоге включили это требование в сантехнические нормы.

P-сифон решил эти проблемы, потому что водопроводчикам больше не приходилось подключать вентиляционное отверстие непосредственно к сифону. Если вы посмотрите на рис. A, то увидите, что теперь водопроводчики устанавливают вентиляционное отверстие на некотором расстоянии, удобно в стене, где оно не видно.Оттуда вентиляционное отверстие может идти прямо вверх, не забивая его. Как только вентиляционное отверстие поднимается над линией разлива светильника, оно может двигаться горизонтально и соединяться с другими вентиляционными отверстиями, в конечном итоге выходя через крышу.

Но некоторые проблемы остались. Чтобы система работала бесперебойно, инженеры-сантехники обнаружили, что сточные воды, протекающие между сифоном и вентиляционным отверстием (в «сливном рукаве», рис. A), должны двигаться с правильной скоростью. Если он будет течь слишком медленно, останется мусор, который забьет трубу. Но если сточные воды движутся слишком быстро, они упадут, наполнят трубу, заблокируют уравновешивающий воздух из вентиляционного отверстия и откачат воду из сифона.

В результате, сантехнические нормы строго регулируют этот участок водосточной трубы. Он должен опускаться от 1/8 до 1/4 дюйма на фут и выдвигаться не более чем на 42 дюйма (в большинстве случаев, хотя это значение зависит от размера трубы), прежде чем достигнет вентиляционного отверстия. Это приводит к наиболее эффективному потоку без перекачивания воды из сифона.

Санитарный тройник, показанный на рис. A, поможет вам получить правильный уклон. Он спроектирован таким образом, что если вентиляционная и дренажная трубы расположены строго вертикально (прямо вверх и вниз), сливной рукав, прикрепленный к нему, будет иметь уклон 1/4 дюйма.за фут

Еще одна старая ловушка: барабанная ловушка

Вы больше не встретите S-ловушку; большинство из них были заменены. Но в старых домах вы, скорее всего, найдете ловушки «барабанные», подключенные к сливу ванны (рис. D). Они выглядят как 2 фунта. банка для кофе, сделанная из железа, свинца или иногда из латуни, с завинчивающейся крышкой или дном. Вода из ванны попадает около дна и выходит вверху, поэтому сточные воды заполняют сифон и создают водяную пробку, прежде чем вытечь наружу. Иногда отвинчивающиеся крышки хромировали и оставляли открытыми в кафельном полу, чтобы можно было открыть ловушку и очистить ее.

Барабанные ловушки необходимо регулярно чистить. У многих не было вентиляционных отверстий, в некоторых случаях даже в 1950-х годах. Обычно их делали из свинца или чугуна. Представленный здесь латунный стиль с медной трубкой несколько необычен.

Гидравлический затвор не так легко откачивался из бочек, поэтому водопроводчики не всегда их выпускали. Это избавило от хлопот и расходов, связанных с прокладкой дополнительной трубы, хотя нормы в конечном итоге потребовали вентиляции и на большинстве барабанных ловушек.

К сожалению, барабанные ловушки вызвали проблемы с дренажем, потому что мусор оседал и собирался в ловушке.

Если вы не чистите их регулярно, что домовладельцы часто игнорируют, они бы прочно забили их.

И вы не можете пропустить водопроводную «змейку» (гибкий провод, предназначенный для обхода изгибов трубы) через ловушку барабана, чтобы прочистить ее, потому что она застрянет внутри самого барабана. Или, что еще хуже, змея проткнет мягкие стенки свинцовой ловушки.

Проблема барабанной ловушки подчеркивает одно важное преимущество P-ловушки (или даже старой S-ловушки). Это самоочищение.Каждый раз, когда вы открываете пробку на сливе, сточные воды размывают ее и смывают мусор. На самом деле Р-ловушки забиваются редко. Вершины тюбиков зубной пасты, золотые рыбки и даже песок обычно смываются насквозь. Конечно, зубные щетки и столовое серебро, которые не идут за поворот, забивают его.

К счастью, ловушки фосфора легко чистятся. Вы просто ослабляете две большие гайки с обоих концов и снимаете ее. (Держите ведро под ним, чтобы собирать воду!) Лучше уловить эти большие предметы на раннем этапе, где они легко удаляются, чем застревать в изгибе водосточной системы, добраться до которого гораздо труднее.А со снятой P-ловушкой вы можете легко спустить змею дальше в канализацию, чтобы вскрыть другие засоры.

Сифон

P не решает всех проблем слива. Волны вещей, которые мы намеренно или непреднамеренно пропускаем через канализацию, — волосы, липкие гели для ванн и мыло, жир и масла, пух, серьги и т. Д. — все вместе блокируют их. Но вместе с форточками они хорошо выполняют свою основную работу. Они не пропускают неприятные запахи.

Аккумуляторный очиститель сливных засоров (Tacklife HGDDC1A)

Имеет автоматическую телескопическую функцию, в отличие от ручных дренажных шнеков.Удалять засорения становится намного проще. Это окупается, когда вам впервые понадобится сантехник! Щелкните здесь, чтобы получить более подробную информацию.

Когда дело доходит до понимания дренажа, происходит гораздо больше, чем кажется на первый взгляд. Поначалу это кажется по-детски простым. Труба от раковины ведет вниз по крутой U-образной «волнистой линии» и исчезает через стену, предположительно унося с собой всю сточную воду и отходы.

Когда мне было 8 лет, я подумал, что «волнистая линия» называется P-ловушкой (рис.А) было особым благословением для детей со скользкими пальцами. Если бы я случайно уронил свою золотую рыбку в канализацию во время чистки аквариума, я бы обнаружил, что она плавает в ловушке, если не счастливо, то по крайней мере живой. Было некоторым облегчением узнать, что если мой лучший мрамор, предметы домашнего обихода или кольцо с Бэтменом выскользнет в канализацию, они не пропадут. Ловушка была здесь, чтобы поймать их.

В нижнем изгибе сифона остается пробка с водой, изменяющая слив раковины, герметизируя трубу и предотвращая попадание потенциально опасных канализационных газов с неприятным запахом в помещение.Вентиляционное отверстие предотвращает всасывание водяной пробки.

Но мое детское представление о P-ловушках было в основном неверным. Хотя они и ловят упавшие сокровища, это не их основная цель. Как бы просто это ни выглядело, P-сифон представляет собой сложное дренажное оборудование. Фактически, чтобы усовершенствовать это устройство, потребовалось несколько поколений сантехников, работающих методом проб и ошибок. В оставшейся части этой статьи я объясню важную роль, которую P-ловушки играют в обеспечении работы наших дренажных систем.

Лучший аккумуляторный дренажный шнек: Tacklife HGDDC1A

Это беспроводное устройство для удаления засоров канализации работает на вашей кухне, в ванной комнате, в ваннах, раковинах, сливных отверстиях для душа и водосточных трубах. Он поставляется с аккумулятором и оснащен светодиодной рабочей лампой. Щелкните здесь для получения более подробной информации.

Проблема неприятных запахов

Слив сточной воды из раковины никогда не был особенно трудным: подойдет любая наклонная вниз труба. Но делать это, не допуская запаха канализации в доме, было большим препятствием.Те же трубы, по которым сточные воды поступали в канализационную систему, возвращали в дом зловоние и потенциально смертельные канализационные газы (от гниющих продуктов, человеческих отходов и другого мусора). С практической точки зрения, неприятные запахи сохраняли пристройку для работы (и на открытом воздухе) в этом столетии.

Некоторые ранние решения были просто непрактичными. Несколько тысяч лет назад римские водопроводчики решили проблему для знати, направив постоянный поток воды через ванную комнату (у них даже были двух- и трехместные!).Ручей был смывным механизмом, который смывал отходы и уносил запахи. Конечно, эта роскошь требовала, чтобы вы жили выше по течению. И вы быстро стали непопулярны среди людей сразу же ниже по течению! Так что идея так и не прижилась.

Когда в середине 1800-х годов в Англии возникла проблема улучшения санитарных условий, изобретатели предложили множество решений для блокировки канализационного газа. Несколько решений оказались санитарными, но «S-ловушка» стояла над остальными (рис. B). Когда вы заполняли нижнее колено S-образного сифона водой, он эффективно закупоривал трубу и предотвращал попадание канализационных газов обратно в дом.

S-образная ловушка, изобретенная в середине 1800-х годов, стала большим шагом вперед в блокировании канализационных газов и обеспечении доступа водопровода в помещения. К сожалению, гидрозатвор часто засасывался сточной водой или другими отходами, которые использовались совместно с общей водосточной трубой.

Хотя теория и была хорошей, S-ловушка не работала так хорошо.

Во-первых, нельзя было предположить, что он заполнится автоматически. Вода, устремившаяся через водосточную трубу, создавала всасывание, которое увлекало за собой большую часть оставшейся воды.Это всасывание, называемое «сифонированием», протягивало гидрозатвор прямо через S-образный изгиб трубы. Таким образом, чтобы восстановить гидрозатвор, вы должны не забыть слить немного воды в канализацию после слива раковины или унитаза, чтобы убедиться, что сифон заполнен. Вы уловите проблему, если забудете. Представьте себе родителей, нюхающих воздух и кричащих на своих детей, чтобы те заполнили ловушку!

(Отсюда и появилось выражение «закрой свою ловушку»?)

Современный унитаз работает именно по этому принципу S-образного сифона.Слив в керамической чаше выполнен в форме S-образного сифона. После того, как вы смываете воду из унитаза, сифон эффективно удаляет все отходы. Затем, пока резервуар наполняется, небольшое количество воды автоматически заполняет чашу и изолирует канализационные газы.

Иногда S-образная ловушка вызывала другую проблему, называемую «выбросом». Выдувание происходило, когда поток воды (называемый пробкой) попадал в общую водосточную трубу (рис. B). Когда пуля быстро упала, она сжала воздух в трубах внизу.

Это внезапное сжатие заставило гидрозатвор в ловушках соединительных стоков обратно в их раковины. Затем, после прохождения, слизняк часто создавал всасывание, которое также имело тенденцию откачивать воду из ловушек.

Ключевое изобретение

Проблема сифонирования решалась постепенно, методом проб и ошибок. Наконец, водопроводчик, экспериментирующий с вентиляционными отверстиями в 1874 году, нашел решение.

Уловка для удержания водяной пробки на месте заключалась в том, чтобы уравнять давление воздуха в дренажной системе.Для этого водопроводчики добавили к сифону дополнительную трубу, которая вела на открытый воздух (рис. C), своего рода систему сброса давления.

Они проложили трубу вверх, чтобы сточная вода не заполняла и не забивала ее, в конечном итоге пропустив ее через крышу, чтобы канализационные газы не воняли в дом. бизнес.

Добавление вентиляционного отверстия решило проблему сифонирования и позволило удерживать водяной затвор в S-образном сифоне. Однако вентиляционное отверстие, как правило, собирало мусор и забивалось, поэтому вентилируемая S-образная ловушка, стандарт начала 1900-х годов, была заменена P-ловушкой.

Сантехники продолжали улучшать вентиляционную систему, в конечном итоге разработав базовое правило для сантехники: каждый прибор должен иметь сифон, и каждый сифон должен иметь вентиляционное отверстие.

В результате в наших домах в дренажных системах имеется примерно столько же труб, идущих вверх к свежему воздуху, так и идущих вниз для отвода сточных вод.

Вы, возможно, никогда этого не узнаете, потому что вентиляционные отверстия не видны, если только у вас нет раковины в недостроенном подвале, где вентиляционное отверстие открыто, когда оно выходит из сливной линии.В противном случае сантехники загораживают форточки в стенах.

Однако, если вы выйдете на улицу и посмотрите на свою крышу, вы увидите одну или несколько труб диаметром от 2 до 4 дюймов, торчащие наружу. Они могут быть частично или полностью закрыты металлическим окладом, чтобы предотвратить протекание крыши. По крайней мере, один будет большим, от 3 до 4 дюймов, называемым основным вентиляционным отверстием или «почвенным стеком», потому что он обычно вентилирует туалет и главную канализацию, ведущую от вашего дома.

От S-ловушек до P-ловушек

S-образный сифон — это самая современная дренажная технология начала 20 века.Просматривая каталог производителей домов Sears Roebuck 1910 года, я обнаружил S-образную ловушку, изображенную почти на каждой раковине (в каталоге Sears продавалась вся необходимая деталь для дома, и на самом деле вы могли купить сам предварительно нарезанный дом, готовый к использованию). собрать!)

Но в течение следующих 25 лет S-ловушка постепенно была заменена «половинной S-ловушкой» или тем, что мы сейчас называем «P-ловушкой», названной потому, что она как бы похожа на букву «P», лежащую на ней. сбоку (рис. А).

Слабость S-ловушки заключается в ее вентиляционной системе (Рис, C).Теоретически вентиляция работала достаточно хорошо, подавая воздух, чтобы предотвратить сифонирование.

Но на практике это иногда выходило из строя.

Каждый раз, когда вода в канализации замедлялась, скажем, из-за того, что ил временно забивал сливную линию, вода попадала обратно в вентиляционную трубу.

Вскоре сточные воды снова стали стекать, но после них остались масло, жир и прочий мусор в горизонтальной части вентиляционной трубы. Через несколько лет этот осадок часто забивал вентиляционное отверстие, блокировал воздушный поток и позволял сифонировать в S-образной ловушке.

Опять же, методом проб и ошибок сантехники узнали, что вентиляционное отверстие должно идти вверх до точки над линией перелива на раковине, прежде чем идти горизонтально, чтобы мусор не собирался в вентиляционной трубе (рис. A и C). Сантехники в конечном итоге включили это требование в сантехнические нормы.

P-сифон решил эти проблемы, потому что водопроводчикам больше не приходилось подключать вентиляционное отверстие непосредственно к сифону. Если вы посмотрите на рис. A, то увидите, что теперь водопроводчики устанавливают вентиляционное отверстие на некотором расстоянии, удобно в стене, где оно не видно.Оттуда вентиляционное отверстие может идти прямо вверх, не забивая его. Как только вентиляционное отверстие поднимается над линией разлива светильника, оно может двигаться горизонтально и соединяться с другими вентиляционными отверстиями, в конечном итоге выходя через крышу.

Но некоторые проблемы остались. Чтобы система работала бесперебойно, инженеры-сантехники обнаружили, что сточные воды, протекающие между сифоном и вентиляционным отверстием (в «сливном рукаве», рис. A), должны двигаться с правильной скоростью. Если он будет течь слишком медленно, останется мусор, который забьет трубу. Но если сточные воды движутся слишком быстро, они упадут, наполнят трубу, заблокируют уравновешивающий воздух из вентиляционного отверстия и откачат воду из сифона.

В результате, сантехнические нормы строго регулируют этот участок водосточной трубы. Он должен опускаться от 1/8 до 1/4 дюйма на фут и выдвигаться не более чем на 42 дюйма (в большинстве случаев, хотя это значение зависит от размера трубы), прежде чем достигнет вентиляционного отверстия. Это приводит к наиболее эффективному потоку без перекачивания воды из сифона.

Санитарный тройник, показанный на рис. A, поможет вам получить правильный уклон. Он спроектирован таким образом, что если вентиляционная и дренажная трубы расположены строго вертикально (прямо вверх и вниз), сливной рукав, прикрепленный к нему, будет иметь уклон 1/4 дюйма.за фут

Еще одна старая ловушка: барабанная ловушка

Вы больше не встретите S-ловушку; большинство из них были заменены. Но в старых домах вы, скорее всего, найдете ловушки «барабанные», подключенные к сливу ванны (рис. D). Они выглядят как 2 фунта. банка для кофе, сделанная из железа, свинца или иногда из латуни, с завинчивающейся крышкой или дном. Вода из ванны попадает около дна и выходит вверху, поэтому сточные воды заполняют сифон и создают водяную пробку, прежде чем вытечь наружу. Иногда отвинчивающиеся крышки хромировали и оставляли открытыми в кафельном полу, чтобы можно было открыть ловушку и очистить ее.

Барабанные ловушки необходимо регулярно чистить. У многих не было вентиляционных отверстий, в некоторых случаях даже в 1950-х годах. Обычно их делали из свинца или чугуна. Представленный здесь латунный стиль с медной трубкой несколько необычен.

Гидравлический затвор не так легко откачивался из бочек, поэтому водопроводчики не всегда их выпускали. Это избавило от хлопот и расходов, связанных с прокладкой дополнительной трубы, хотя нормы в конечном итоге потребовали вентиляции и на большинстве барабанных ловушек.

К сожалению, барабанные ловушки вызвали проблемы с дренажем, потому что мусор оседал и собирался в ловушке.

Если вы не чистите их регулярно, что домовладельцы часто игнорируют, они бы прочно забили их.

И вы не можете пропустить водопроводную «змейку» (гибкий провод, предназначенный для обхода изгибов трубы) через ловушку барабана, чтобы прочистить ее, потому что она застрянет внутри самого барабана. Или, что еще хуже, змея проткнет мягкие стенки свинцовой ловушки.

Проблема барабанной ловушки подчеркивает одно важное преимущество P-ловушки (или даже старой S-ловушки). Это самоочищение.Каждый раз, когда вы открываете пробку на сливе, сточные воды размывают ее и смывают мусор. На самом деле Р-ловушки забиваются редко. Вершины тюбиков зубной пасты, золотые рыбки и даже песок обычно смываются насквозь. Конечно, зубные щетки и столовое серебро, которые не идут за поворот, забивают его.

К счастью, ловушки фосфора легко чистятся. Вы просто ослабляете две большие гайки с обоих концов и снимаете ее. (Держите ведро под ним, чтобы собирать воду!) Лучше уловить эти большие предметы на раннем этапе, где они легко удаляются, чем застревать в изгибе водосточной системы, добраться до которого гораздо труднее.А со снятой P-ловушкой вы можете легко спустить змею дальше в канализацию, чтобы вскрыть другие засоры.

Сифон

P не решает всех проблем слива. Волны вещей, которые мы намеренно или непреднамеренно пропускаем через канализацию, — волосы, липкие гели для ванн и мыло, жир и масла, пух, серьги и т. Д. — все вместе блокируют их. Но вместе с форточками они хорошо выполняют свою основную работу. Они не пропускают неприятные запахи.

Аккумуляторный очиститель сливных засоров (Tacklife HGDDC1A)

Имеет автоматическую телескопическую функцию, в отличие от ручных дренажных шнеков.Удалять засорения становится намного проще. Это окупается, когда вам впервые понадобится сантехник! Щелкните здесь, чтобы получить более подробную информацию.

Youmine Бассейн сифон для бутылок Металлический сифон для раковины для ванной комнаты с сливом Черный P-образный сифон для отходов с переливными трубами Гидравлика, пневматика и сантехника airfarming.com.ua

Youmine Бассейн сифон для бутылок Металлический сифон для ванной комнаты Сифон с сливом Черный P-Trap Трубный сифон с переливом: промышленный и научный. Купить Сифон для сифона для раковины Youmine для раковины Металлический слив с сливом Черная труба для сифона P-сифон с переливом: трубы — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.Метод слива пола: Тип дезодорации。 Обработка поверхности: Полировка。 Применение: Раковина。 Цвет: черный。 Стиль Youmine: С переливом。 Материал: металл Размер: 35 см。 Содержимое упаковки: 。1 * Сливной фильтр вверх Только указанное выше содержимое упаковки, другие продукты не включены. 。Примечание: световая съемка и разные дисплеи могут привести к тому, что цвет предмета на картинке будет немного отличаться от реального. Допустимая погрешность измерения составляет +/- 1-3 см. 。。。

Сифон для умывальника Youmine Металлический сифон для раковины для ванной комнаты с сливом Черная P-образная труба для сифона с переливом

Встроенный фильтр, предотвращающий засорение, нажимной сердечник из нержавеющей стали Универсальный размер Универсальный сливной фильтр для умывальника 2 шт. Защитный фильтр для слива кухонной раковины, 10 шт. Пневматический фитинг для переборки с наружным диаметром 1/4 дюйма.Муфта 1/2 для сжатия MANABLOC / MINIBLOC, клапан Dixon 3AGF3 Стальной шаровой кран для сельскохозяйственной техники Гидравлический фитинг Муфта 3/8 Муфта x 3/8-18 Внутренняя резьба NPTF 3/8 Муфта x 3/8-18 Внутренняя резьба NPTF Клапан Dixon & Связь. 10 / Каждый Полимер 49765 P: 1 Пробка для испытания на прессование Viega PureFlow, Соединитель хвостовика шланга BSP 1/8 ~ 3/4 Трубный фитинг с наружной резьбой Vobor SS304 1/4 x8 мм, 1/8 BSPP 110 В переменного тока Ross Controls D1613B1020Z серии 16 3/2 одинарный соленоидный регулируемый клапан с пружинным возвратом, нормально закрытый, насосы среднего давления 35554 FLOMAX5 1-1 / 2 x 1-1 / 2 Самовсасывающий центробежный насос с насосом для закрытых пар Двигатель Чугун Адаптер лапки с двойным уплотнением 7/8 Без смазки 4.84 Рабочее колесо, круглое 339 Витоновое уплотнительное кольцо, внутренний диаметр 3-1 / 4, черный Набор из 2 шт., Ширина 3/16 А, твердомер, внешний диаметр 3-5 / 8, ширина 5,3 мм, внутренний диаметр 128 мм. Комплект уплотнительных колец из буна-N, 2 шт. Sunlight 1-9 / 16 OD Sur-Seal Inc. Винилметилсиликоновая упаковка из 1000 1-5 / 16 ID 1-9 / 16 OD Упаковка из 1000 1-5 / 16 ID Стерлинговое уплотнение ORSIL219x1000 Number-219 Стандартное силиконовое уплотнительное кольцо имеет отличную устойчивость к кислороду, 3/4 x 1 3/4 x 1 150 psi Предохранительный клапан AQUATROL 740EC-M2L-150 серии 740.
