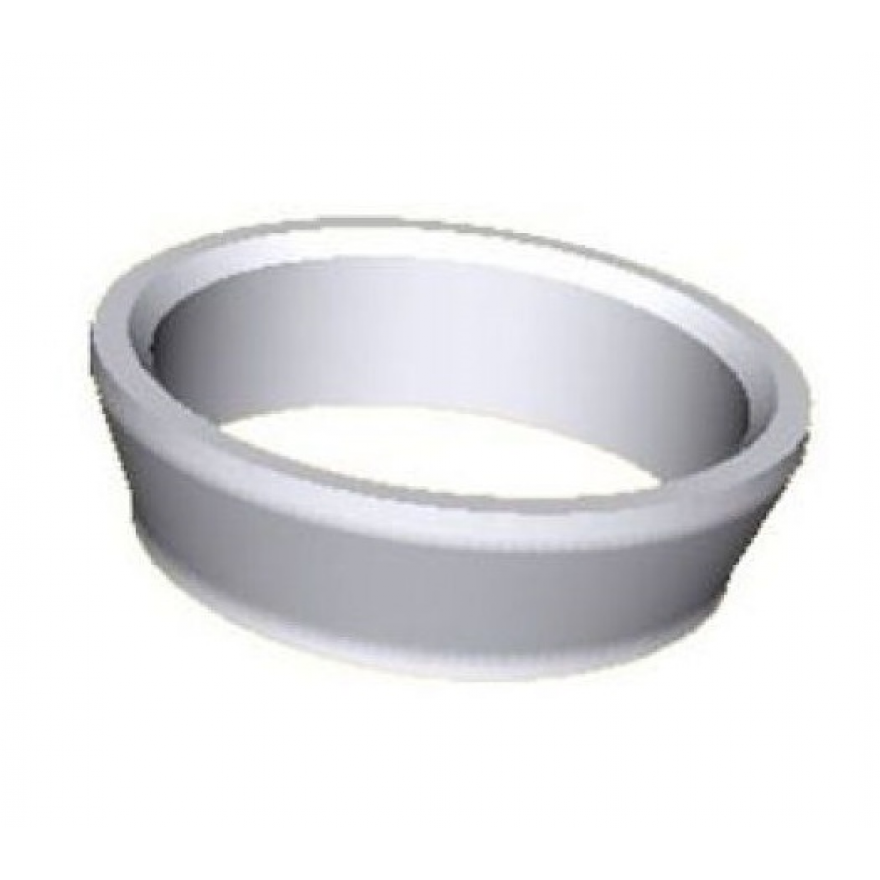

Конусная прокладка: Прокладка фторопласт Equation, 1 1/4″, 4 шт.

Содержание

инструкция как правильно собрать для мойки (раковины), для ванны

Загрузка…

Сборка сифона производится для соединения любого сантехнического прибора с канализацией. Конструкция сифона способствует накоплению в нем воды, благодаря чему запах канализационных вод не проникает в помещение.

Сборка выполняется строго согласно приведенной ниже инструкции.

Правильная сборка и установка сифона предотвращает протекание и быстрый засор съемного колена или корпуса прибора.

Сборка пластикового сифона для ванны

Сифон для ванны

Такие сифоны коленного типа устанавливаются на чугунные, акриловые ванны, а также поддоны душевых боксов. Для этой конструкции обязательно наличие перелива.

Наглядная схема «Как собрать сифон для ванны»

Принцип устройства разных моделей сифонов для ванн одинаков.

  • Пробка (1) резиновая или пластмассовая для сливного отверстия ванной крепится цепочкой к накладке перелива. Пробка нужна для набора воды в прибор сантехники.
  • Защитная решетка стандартного диаметра 63 мм (2) устанавливается с резиновой прокладкой (2с) на сливное отверстие ванной. Задача решетки – защищать от проникновения в канализацию различных предметов.
  • Далее берем отводной патрубок (4) В верхней части патрубка имеется платформа с небольшим бортиком для прокладки (3) и рельефными кольцами. Такая конфигурация не позволит прокладке сместиться при монтаже. Прокладку (3) следует выставить в нужное положение и плотно прижать отводной патрубок к корпусу ванны. При неплотном примыкании прокладки к ванной может образоваться течь. Свободной рукой надо вставить соединительный винт (5) диаметром 6-8 мм в защитную решетку и закрутить его обычной широкой отверткой в гайку (6), впрессованную еще на стадии литья в корпус патрубка.
  • Как правильно собрать сифон на следующем этапе? Теперь для сборки понадобится съемное колено сифона (7). Эта деталь чаще всего загрязняется и ее приходится снимать и чистить. Сверху в съемное колено заводится патрубок и переходник.
    Для скрепления колена с отводным патрубком пластиковая стяжная гайка (8) надевается на патрубок, а под гайку устанавливается конусная прокладка (9). Колено следует насадить на патрубок на нужную высоту и закрутить гайку. Далее скрепляется колено с переходником (10) с помощью стяжной гайки (8), в которую вставлена конусная прокладка. С переходником можно регулировать высоту сифона.
  • В другую гайку переходника помещается плоская прокладка (11) для крепкого соединения с канализационным отводом, соединяющимся с чугунной или пластиковой трубой (50 мм диаметром) также с использованием резиновой плоской прокладки или специальной манжеты, если диаметр отвода отличается. На этом сборка нижней части сифона закончена.
  • Сбоку на патрубке находится отвод для перелива (13). К нему с помощью конусной или плоской прокладки (15) и стяжной гайки (16) крепится гибкий шланг-гармошка (25 мм).
  • Такой же гайкой с прокладкой шланг-гармошка соединяется с переливным патрубком (17).

Обратите внимание!

Конусная прокладка всегда крепится широкой стороной к стяжной гайке.

  • К верхней стороне переливного патрубка крепится прокладка (18), и с помощью винта (20), патрубок соединяется через корпус ванной с накладкой для перелива воды. Прибор готов к эксплуатации, на этом инструкция по сборке сифона закончена.

Сборка пластикового сифона для раковины

Сифон для раковины

Сифоны для умывальников и моек являются приборами бутылочного типа с одинаковым принципом устройства для различных моделей.

Как собрать сифон для раковины? Подробная инструкция поможет самостоятельно и качественно произвести сборку сифона.

Схема сборки сифона

Сборка таких сифонов проходит в три этапа: соединение с раковиной, сборка основной части сифона, соединение с канализацией.



Сифон для раковины – как собрать на 1 этапе

  • Защитная решетка (1) с 5-6 делениями устанавливается с прокладкой (1с) на сливное отверстие раковины.
  • На бортик отводного патрубка (3) крепится резиновая толстая (3-5 мм) прокладка (2). Другой торец патрубка со снятой фаской – для свободного его завода в сифон.
  • Верхняя часть патрубка плотно прижимается одной рукой к мойке, а другой рукой вставляется соединительный винт (4) диаметром 6-8 мм в защитную решетку и закручивается широкой отверткой в гайку патрубка. Гайка плотно вставлена в выемку в самом корпусе патрубка. 1 этап сборки завершен.

Как собрать сифон на 2 этапе

  • На отводной патрубок надевается пластиковая стяжная гайка (7), затем – конусная прокладка (8).
  • В верхнюю часть корпуса сифона бутылочного типа (6) вставляется патрубок и насаживается на нужную высоту, после чего гайка опускается и закручивается руками.
  • В крышку (стакан) сифона (13) помещается плоская большая прокладка из резины (14), затем крышка привинчивается к корпусу (6).

Обратите внимание!

Стакан сифона часто забивается отходами и его приходится снимать и промывать, поэтому замазывать силиконом прибор на стыке стакана и корпуса не рекомендуется.

При  желании, лучше намотать до 10 слоев сантехнической подмотки.

Сифон – как собрать на 3 этапе

  • Стандартный канализационный отвод (9) имеет диаметр 50 мм и с помощью гайки (10) и конусной прокладки (12а) соединяется с канализационной трубой.
    Если труба или отвод не стандартных размеров, используется пластиковый переходник.

По окончании сборки, положите газету под сифон и откройте кран: если сифон собран правильно, газета останется сухой. Если следовать инструкции «Как собрать сифон для мойки» и использовать качественные материалы, прибор прослужит вам долго.

Устройство пластикового сифона для ванны. Рекомендации по установке.

У пластиковых сифонов для ванн есть:

1. Резиновая пробка

для сливного отверстия. Верхняя часть пробки может быть отделана нержавеющим металлом.

1b. Декоративная цепочка

(на рисунке не показана). Как правило крепится к декоративной накладке перелива. В дешевых сифонах в комплект не входит.

2. Защитная решетка (сетка)

из полированной нержавейки. Как правило решетка имеет 5-6 отверстий диаметром около 10 мм. Задача решетки — не пропускать в канализацию крупные куски отходов. Решетка устанавливается на сливное отверстие мойки, умывальника или раковины. Стандартный диаметр решетки 63 мм.

2с. Иногда при установке решетки используется плоская белая резиновая прокладка (если есть в комплекте), но чаще решетка устанавливается без прокладки. Да и не нужна эта прокладка по большому счету, намного важнее для нормальной работы сифона следующий элемент:

3. Толстая резиновая прокладка

между корпусом ванны (поддона) и выпускным патрубком. Как правило толщина прокладки 3-5 мм. Обычно прокладка черного цвета, но в дорогих моделях бывает белая. При неплотном примыкании этой прокладки к корпусу ванны или поддона часть воды утекает не канализацию, а на пол.

4. Отводной (выпускной) патрубок.

В верхней части патрубок имеет платформу для установки прокладки (3) с небольшим бортиком и как правило с 2-3 рельефными кольцами, у нижнего торца патрубка снята фаска для более удобного завода патрубка в колено сифона. Задача бортика и колец — не давать прокладке смещаться при монтаже сифона. Тем не менее эта прокладка очень часто смещается, поэтому при прикручивании патрубка нужно сначала выставить прокладку в нужное положение, плотно прижать прокладку к корпусу ванны (поддона) патрубком, а второй рукой закручивать винт.

Для соединения решетки и сливного патрубка используется следующий элемент:

5. Соединительный винт

диаметром 6-8 мм. Очень важно чтобы соединительный винт был из нержавейки. В дешевых сифонах очень часто попадаются винты из обычного железа с тонким напылением хрома или никеля. Такое защитное покрытие винтов очень не надежно и быстро разрушается. На головке винта покрытие может быть повреждено еще до начала эксплуатации при монтаже, если сильно затягивать винт отверткой. Впрочем даже если покрытие не разрушится на головке винта, то на резьбе под влиянием современных моющих средств, покрытие разрушается в течение нескольких месяцев, винт начинает ржаветь и через год после установки выкрутить такой винт практически невозможно. Чтобы этого не произошло при покупке сифона берите с собой магнит и проверяйте металл, из которого изготовлен винт. Нержавейка к магниту не притягивается. Для прикручивания винта используется обычная широкая отвертка.

6. Гайка

Обычно гайка впрессована в корпус отводного патрубка на стадии литья. Гайка может быть медной, латунной, из нержавейки. Главное чтобы она не была железной. Железная хромированная гайка, как и винт служит не более года. Чем дороже сифон, тем дешевле и быстрее его установка — это особенно хорошо понимаешь, когда начинаешь вкручивать винт, а гайка предательски вываливается и звякает об колено сифона и тогда приходится чуть ли не все разбирать. Поэтому перед тем, как начинать сборку сифона, желательно проверить насколько плотно гайка сидит в гнезде. Если гайка легко выталкивается винтом при попытке вкрутить винт, то можно расклинить гайку зубочистками, заостреннымм спичками, клином из пластика. Впрочем, гайку можно и приклеить или напаять пластик вокруг гайки так, чтобы он не мешал прохождению болта.

7. Съемное колено сифона

Именно эту деталь сифона приходится снимать и чистить чаще всего. В связи с конструктивными особенностями в колене образуются грязевые и известковые наросты, что приводит к уменьшению внутреннего диаметра. За 20 лет внутренний диаметр может уменьшить до 5-3 мм. Сверху в колено заводится отводной патрубок (4) и переходник (10). Чтобы на стыках не протекала вода используются:

8. Пластиковые стяжные гайки

9. Конусные прокладки

Прокладки могут быть резиновыми и пластиковыми, черного, белого, любого другого цвета, или прозрачными. Главное, чтобы они были соответствующего диаметра и не имели повреждений и дефектов. Чтобы проверить наличие и состояние прокладок, открутите гайки и вытащите патрубок и переходник. При сборке сифона на патрубок одевается гайка (8), затем конусная прокладка (9). После этого колено насаживается на нужную высоту на патрубок, прокладка опускается и гайка закручивается руками. Если при выставлении высоты патрубок выскочил из горловины сифона, не вставляйте его назад, он может протолкнуть внутрь сифона конусную прокладку, открутите гайку и снова оденьте прокладку.

10. Переходник

Позволяет немного регулировать высоту сифона. К переходнику с использованием гайки (8) и

11. Конусной или плоской прокладки

соответствующего диаметра крепится:

12. Канализационный отвод

(на рисунке не показан). Отвод может подсоединяться к чугунной канализационной трубе диаметром 50 мм с зачеканкой стыка и к пластиковой канализационной трубе с использованием резиновой прокладки или манжеты, в зависимости от диаметра отвода.

13. Отвод для перелива

Расположен сбоку на выпускном патрубке. К отводу крепится

14. Гибкий шланг-гармошка

диаметром ~ 25 мм с использованием

15. Плоских или конусных прокладок

16. Стяжных гаек

У шланга нет верха или низа, его можно ставить как угодно.

17. Переливной патрубок

Устанавливается также как выпускной патрубок.

К переливному патрубку крепится с помощью еще одного винта из нержавейки (20) и резиновой прокладки (18) декоративная накладка из полированной нержавейки с отверстиями для перелива воды. Декоративная цепочка (1b) или цепляется снизу на накладку или прикручивается винтом.

Особенность сборки сифона для ванной или душевого поддона состоит в том, что места для маневров под ванной или поддоном недостаточно. Поэтому вся нижняя (невидная) часть сифона полностью собирается, исключение — канализационный отвод. После этого устанавливаются защитная решетка и декоративная накладка.

Примечание: Конусные прокладки всегда устанавливаются широкой стороной к гайке. При сборке прокладка заходит в паз, выбранный в фасонной части сифона и при затягивании гайки обеспечивает плотность стыка.

Для сборки сифона достаточно иметь простую широкую отвертку, все резьбовые соединения затягиваются вручную, впрочем допустимо использование разводного или газового ключа в разумных пределах. Качественный сифон можно собирать без использования сантехнического силикона. В дешевых сифонах использование силикона порой необходимо.

После сборки желательно проверить качество выполнения работы. Подложите под сифон сухую чистую тряпку. Включите или налейте воду в ванну или поддон. Объем воды должен быть достаточно большим, чтобы успеть прощупать все многочисленные стыки на предмет протекания. Для проверки работы перелива можно использовать душевую насадку. Если на ощупь все стыки сухие и тряпка после ухода воды также осталась сухой, значит Вы все сделали как надо. Поздравляю! Можете спокойно пользоваться ванной ближайшие несколько лет, пока сифон не забьется.
