что важно знать про опрессовку кабельных наконечников?

Содержание:

  • Что такое опрессовка наконечников и в чём её преимущество
  • Типы кабельных наконечников
  • Клеммные кабельные наконечник типа «открытый цилиндр»
  • Втулочные кабельные наконечники
  • Трубчатые неизолированные кабельные наконечники
  • Трубчатые изолированные кабельные наконечники
  • Штыревые Turned Pin контакты (D-SUB)
  • Коаксиальные коннекторы BNC, TNC, SMA, SMB, SMC, F-типа
  • Оптоволоконные коннекторы
  • Модульные вилки RJ9, RJ11, RJ12, RJ14, RJ25, RJ45
  • Универсальный кримпер и сменные матрицы для обжима
  • Площадь поперечного сечения провода, перевод AWG в мм и мм2

1. Что такое опрессовка кабельных наконечников

Опрессовка (обжим, пресс, кримп) — это метод постоянного соединения провода (кабеля) с разъемом, при котором проводник вставляется в цилиндр разъема, который затем сжимается вокруг провода для образования твердого соединения. Или по-простому – это установка коннектора с помощью кримпера.

Технически проводник и коннектор деформируются при настолько высоком давлении, что материалы как бы сливаются воедино, разрушаются оксидные слои и получается высококачественное газонепроницаемое соединение, механические и электрические свойства которого превосходят свойства самого провода. Побочным и важным эффектом такого процесса объединения (холодного слияния) является то, что механическая прочность и электрическая проводимость увеличиваются вместе со сжатием. Но только до определённого момента. На графике показана зависимость прочности и проводимости материалов от сжатия:

Зависимость проводимости и прочности от силы сдавливания кабельного наконечника

Как правило, механическая прочность соединения является наибольшей, когда общая площадь поперечного сечения меди была уменьшена на 10%. При меньшем сжатии провод может выскакивать из коннектора. При слишком сильном сжатии, нити провода имеют тенденцию деформироваться и разрушаться. Эксперименты показали, что максимальная проводимость возникает при сжатии около 30%. Это обусловлено более эффективным разрушением оксидных слоев между клеммой и проводом возникающей при более жестокой деформации. Тем не менее, при таком сдавливании, механическая прочность материалов сильно ухудшается. Оптимальная опрессовка — это компромисс между электрическими требованиями и механическими характеристиками. График показывает, что оптимальная компрессия для многих типов разъемов лежит в пределах 10-20% от исходного сечения. Сила и профиль обжима должны быть разработаны таким образом, чтобы обеспечить оптимальные электрические и механические характеристики, необходимые для конкретного применения.

Метод опрессовки имеет преимущества в сравнении с винтовым креплением и пайкой. Каждый, кто когда-либо соединял зачищенные провода винтовыми клеммами, понимает, что это не лучший метод. Провода часто пережимаются и ломаются, или недожимаются и выпадают! Пайка требует определённых условий, навыков и как минимум доступа к сети 220 Вольт, что не всегда возможно. Для преодоления этих проблем в прошлом веке были разработаны кабельные наконечники, обеспечивающие правильное электрическое соединение. Сегодня обжим — это основной метод крепления разъема к проводу, или кабелю. По сути, опрессовка является относительно недорогой по сравнению с другими альтернативами, она опробована, испытана и доказана.

Преимущества опрессовки:

  • Испытан и проверен — используется во всех отраслях промышленности во всем мире.
  • Низкая стоимость соединителей и установки — массовое производство снизило стоимость деталей и инструментов.
  • Надежный — проверено на протяжении более чем 100 лет.
  • Быстрый — новейшие конструкции обжимных инструментов обеспечивают превосходную скорость монтажа.
  • Доступный — разъемы изготавливаются практически для любой области применения.
  • Простой контроль и проверка — от визуальных до лабораторных методов.
  • Не требует нагрева или химикатов — более безопасный метод.
  • Не требует высокой квалификации — современные кримперы минимизируют риск человеческой ошибки.
  • Экологически чистый — вредные газы не выделяются, как в случае пайки.

2. Типы кабельных наконечников (по профилю опрессовки)

  • Трубчатые неизолированные кабельные наконечники
  • Трубчатые изолированные кабельные наконечники
  • Втулочные и концевые кабельные наконечники:
  • Штыревые Turned Pin контакты (D-Sub)
  • Клеммные кабельные наконечники (открытый цилиндр)
  • Коаксиальные разъёмы
  • Оптоволоконные коннекторы
  • Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25

3. Клеммные кабельные наконечники типа «открытый цилиндр»

Этот тип коннектора часто называют авто клеммы или клеммные зажимы. Оригинальное наименование этих соединителей – «open barrel» («открытая бочка» или «открытый цилиндр»). Наименование они получили из-за внешнего вида своего крепёжного хвостовика, который выглядит как разрезанная трубка с развёрнутыми наружу стенками-лепестками чем-то, напоминающими крылья бабочки. Существует множество форм коннекторов с хвостовиком типа открытый цилиндр. Они используются в автомобилях, бытовой технике, Hi-Fi оборудовании и т. д.

Обжимной профиль в поперечном сечении обычно имеет B-образную форму с лепестками, вгрызающимися в изоляцию и проводники. Эти соединители относительно дешевы в изготовлении, и, поскольку они могут поставляться в виде цепи (соединены вместе), они идеально подходят для производства в больших объемах с использованием полностью автоматических отрезных лент и концевых станков. Тем не менее, сама форма обжима является одной из самых трудно обжимаемых, особенно при использовании ручного инструмента. Только качественные ручные пресс клещи могут дать повторяемый стабильный обжим клеммных разъемов.

Клеммные кабельные наконечники типа «открытый цилиндр» под опрессовку

Профиль обжима

Инструмент для обжима клеммных кабельных наконечников (кримперы и пресс-клещи)

4.

Втулочные кабельные наконечники

Могут быть изолированными и нет. Используются для улучшения проводимости, защиты и надёжности крепления проводника. Обеспечивает крепкое соединение с клеммными колодками и винтовыми соединителями. В таких наконечниках обжимается не хвостовик, а передняя часть коннектора. Профили обжима: трапеция, квадрат, шестигранник, двенадцатигранник.

Втулочные изолированные и неизолированные кабельные наконечники под опрессовку

Профили обжима

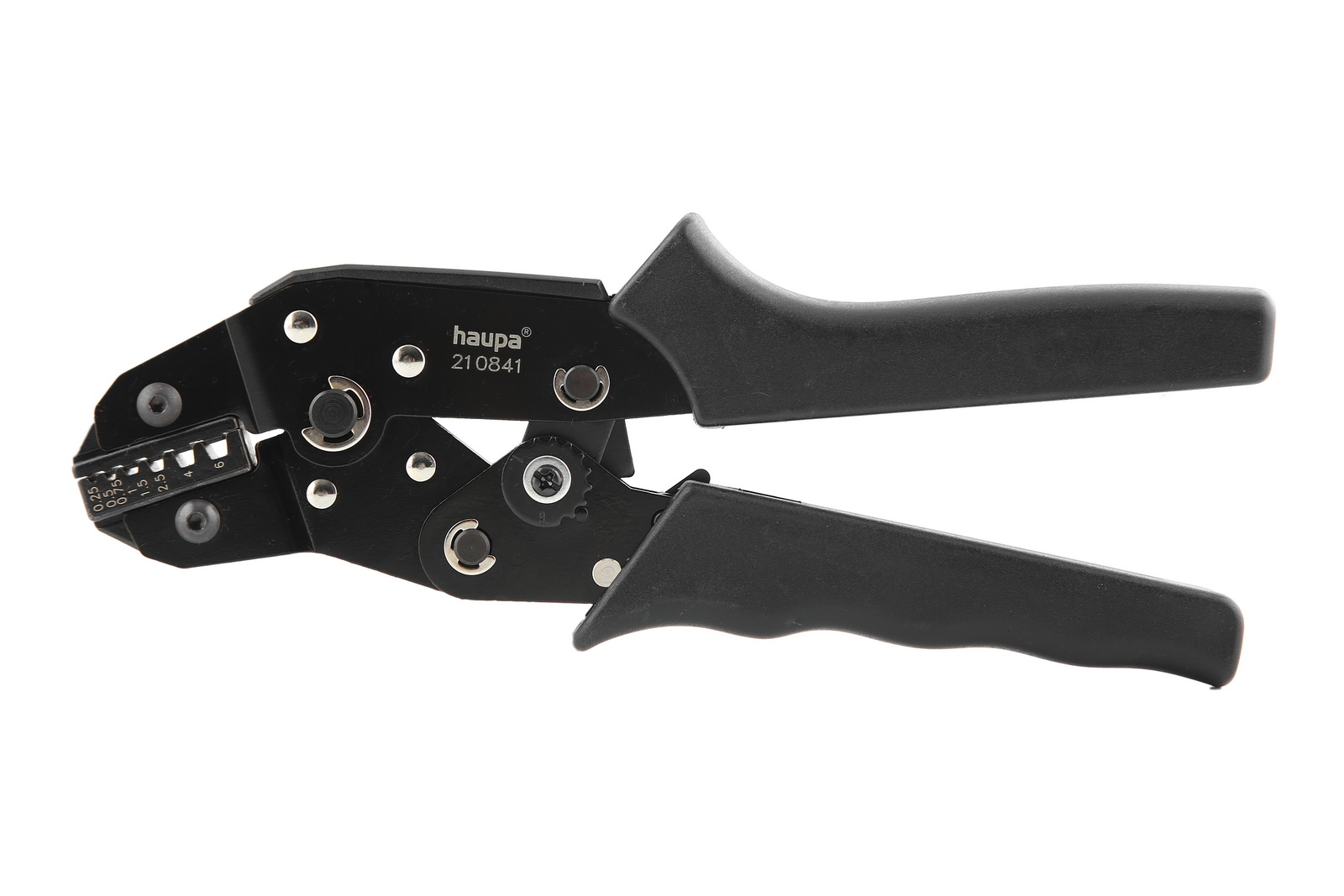

Инструмент для обжима втулочных кабельных наконечников (кримперы и пресс-клещи)

5. Трубчатые неизолированные кабельные наконечники

Изготовливаются из листовой или трубной меди и латуни. Швы трубки коннектора могут быть спаяны вместе для обеспечения лучшей опрессовки наконечника. Матрица пресс-клещей обычно имеет выступ-зуб для вдавливания трубки, или может иметь шестигранный профиль для больших сечений. Особенностью неизолированных трубчатых соединителей является то, что при опрессовке они должны быть правильно выровнены. Шов трубки должен находится в центре вверху, иначе он может быть повреждён.

Наконечники кабельные медные луженые под опрессовку

Профили обжима

  1. кольцевой медный луженый наконечник
  2. вилочный медный луженый наконечник
  3. плоский медный луженый наконечник
  4. штыревой медный луженый наконечник

Инструмент для обжима трубчатых неизолированных кабельных наконечников (кримперы и пресс-клещи)

6. Трубчатые изолированные кабельные наконечники

Трубчатые наконечники с изоляционным покрытием. Обжимной профиль обычно овальный или подобен овалу. Изоляция имеет цветовую маркировку для обозначения сечения совместимого провода: красный 0.5 – 1.5 мм2, синий 1.5 – 2.5 мм2 и желтый 4.0 – 6.0 мм2. Внутренние края изоляции часто выгнуты наружу, чтобы обеспечить легкий ввод провода в разъем. Особенностью изолированных цилиндрических соединителей является то, что при опрессовке они должны быть правильно выровнены (шов в центре вверху), для гарантии, что паяный шов не будет поврежден.

Трубчатые изолированные кабельные наконечники под опрессовку

  1. Штекерный изолированный коннектор «папа»
  2. Вилочный изолированный коннектор
  3. Кольцевой изолированный коннектор
  4. Плоский полностью изолированный коннектор «мама»
  5. Плоский изолированный коннектор «мама»
  6. Плоский изолированный коннектор «папа»
  7. Штекерный изолированный коннектор «мама»
  8. Соединительная трубка изолированная
  9. Соединительная трубка изолированная термоусадочная

Профиль обжима

Инструмент для обжима трубчатых изолированных кабельных наконечников (кримперы и пресс-клещи)

7. Штыревые Turned Pin контакты (D-SUB)

Pin коннекторы имеют очень высокое качество и стоимость. Доступны в конфигурациях «мама» и «папа». Используются в модульных вилках и розетках высокой плотности. Профиль обжима обычно квадратный. Из-за небольшого размера этих разъемов на обжимных инструментах (кримперах) обычно предусмотрены специальные держатели для закрепления разъема.

Штыревые Turned Pin / D-Sub контакты

Профиль обжима

Инструмент для обжима Turned Pin и D-SUB контактов (кримперы и пресс-клещи)

8. Коаксиальные разъёмы под опрессовку BNC, TNC, SMA, SMB, SMC, F

Коаксиальный радиочастотный разъём (RF-разъём, Radio frequency connector) — предназначенный для соединения коаксиального кабеля с оборудованием и для соединения двух коаксиальных кабелей вместе. Соединители бывают двух видов: вилки (штыревая часть, «папа») и розетки (гнездовая часть, «мама»). Для коаксиальных разъемов обычно требуется два обжима, один на центральном штыре, а другой — на оплеточной втулке.

BNC коннектор (Bayonet Neill-Concelman)

Наиболее распространенный, широко используется в видео- и радиочастотных (RF) приложениях для сетей 2,4 ГГц,

10BASE2 Ethernet, кабельных соединениях, сетевых картах и измерительных приборах. Коннекторы BNC устанавливаются на коаксиальный кабель диаметром до 8 мм (RG59, RG58, RG-6, RG-51).

Обжимные коаксиальные коннекторы типа BNC



TNC коннектор (Threaded Neill-Concelman)

Версия BNC коннектора с резьбовым соединением. Работает на частотах до 12 ГГц. Используется в антеннах.

Обжимные коаксиальные коннекторы типа TNC



SMA коннектор (Sub-miniature version A)

Один из наиболее распространенных радиочастотных / микроволновых разъемов. Работает до 12,4 ГГц, а возможно и до 18 или 24 ГГц. Используется в авионике, радиолокации и микроволновой связи. Вилка (разъём типа «папа») имеет шестигранную гайку 7.925 мм, внутреннюю резьбу и выступающий контакт. Разъёмы SMA рассчитаны на 500 циклов подключения/отключения при условии правильной затяжки гайки. Для правильной затяжки требуется динамометрический ключ (0.3-0.6 Н•м для медных разъёмов и 0.8-1 Н•м для стальных).

Обжимные коаксиальные коннекторы типа SMA



SMB коннектор (Sub-miniature version B)

Это уменьшенная версия SMC также они меньше чем SMA. Имеет защелкивающуюся муфту. Предназначен для частот от 2–4 ГГц, но может работать до 10 ГГц. SMB устанавливаются на кабели: 3 мм / 1.7 мм (внешний / внутренний диаметр) и 2.2 мм / 1.0 мм (внешний / внутренний диаметр).

Обжимные коаксиальные коннекторы типа SMB



SMC коннектор (Sub-miniature version C)

Представляет собой небольшую винтовую версию SMA. Используется до 10 ГГц, в основном в микроволновых средах. Фиксируется с помощью резьбы. На разъёмы может быть нанесён слой золота, никеля, серебра или других металлов. Применяются для соединения Wi-Fi оборудования с антеннами и в СВЧ-устройствах с повышенными требованиями к защите от вибраций. Диаметр совместимого коаксиального кабеля: от 2 мм до 3 мм.

Обжимные коаксиальные коннекторы типа SMC



F — коннектор

Разработан для телевизионного оборудования. Самый дешёвый соединитель для высоких частот на сегодняшний день. Рабочая частота до 2150 МГц. Соединители F-типа, обычно, устанавливаются на коаксиальный кабель диаметром до 7 мм. В соединителях для кабеля диаметром до 11 мм используются специальная вставка и насадка на центральную жилу.

Обжимные коаксиальные коннекторы F-типа

Профили обжима



Инструмент для обжима коаксиальных коннекторов BNC, TNC, SMA, SMB, SMC, F (кримперы и пресс-клещи)

Инструмент для напрессовки BNC/RCA/F коннекторов на коаксиальный кабель

Коаксиальные кабели и их характеристики




































Марка кабеля Диаметр кабеля,

мм
Сопротивление

волновое, Ом
Ёмкость погонная,

пФ/м
RG-S 8.4 52.5 93.5
RG-SB 8. 4 50 96.78
RG-6A 8.4 75 65.62
RG-8A 10.3 50 100.07
RG-9 10.7 51 98.42
RG-9B 10.8 50 100.07
RG-10A 12.1 50 100.07
RG-11A 10.3 75 67.26
RG-12A 12.1 75 67.26
RG-13A 10.8 75 67.26
RG-14A 13.8 50 98.42
RG-16 16 52 96. 78
RG-17A 23 50 98.42
RG-18A 24 50 100.07
RG-19A 28.4 50 100.07
RG-20A 30.4 50 100.07
RG-21A 8.4 50 98.42
RG-29 4.7 53.5 93.5
RG-34A 16 75 67.26
RG-34B 16 75 70.54
RG-3SA 24 74 67.26
RG-54A 6.4 58 86.94
RG-5SA 5. 5 50 96.78
RG-55B 5.2 53 93.5
RG-S8 5 53.5 93.5
RG-58C 5 50 98.42
RG-59A 6.1 75 67.26
RG-S9B 6.1 75 68.9
RG-62A 6.1 93 44.29
RG-74A 15.6 50 98.42
RG-83 10.3 35 144.36
RG-213 10.3 50 96.78
RG-218 23 50 96.78
RG-220 28. 4 50 96.78

9. Оптоволоконные клеевые коннекторы с опрессовкой

Правильный обжим волоконно оптического соединителя обеспечивает передачу растягивающего усилия на разъём, а не на стекловолокно. В процессе обжима участвуют тело оптического коннектора, металлическая обжимная гильза и арамидная нить (также известная как Kevlar®), которая является упрочняющим элементом кабеля. Кримперы для обжима делятся на два основных типа: первый — для коннекторов FC, SC, ST и второй — для LC соединителей.

Клеевые оптические коннекторы под опрессовку

Профиль обжима

Инструмент для обжима оптических коннекторов (кримперы и пресс-клещи)

10. Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25

Registered Jack (RJ) — стандартизированный физический сетевой интерфейс включающий штекер «вилку» и порт «розетку». Применяется для соединения телекоммуникационного оборудования. Хотя передний край этих разъемов в значительной степени стандартизирован международными спецификациями, само тело коннекторов разных производителей может отличатся. Эти разъемы, на самом, деле не являются обжимными, а представляют собой коннекторы типа IDC (Insulation Displacement Connectors). IDC разъемы имеют острые контакты-штыри, которые при пробивании провода счищают изоляцию и контактируют с проводником.

Модульные коннекторы RJ9, RJ11/RJ12*, RJ45*

Стандарты и слэнговые названия коннекторов RJ:










Стандарт Коннектор Использование
RJ9* 4P4C (4P2C) Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм
RJ11 6P2C Применяется для подключения двухпроводных телефонов.
RJ12* 6P6C Предназначен для подключения шестипроводных телефонных аппаратов
RJ14 6P4C Предназначен для подключения четырёхпроводных телефонных аппаратов
RJ22* 4P4C (4P2C) Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм
RJ25 6P6C Предназначен для подключения шестипроводных телефонных аппаратов
RJ45* 8P8C Используется для построения локально вычислительных сетей (ЛВС)
RJ45S 8P4C с ключом Используется для подключения модемов.

P — количество мест для проводников.

С — количество проводников в разъёме.

* Стандарта RJ-9 не существует, это общепринятое название разъёмов 4P4C и 4P2C

* Стандарта RJ-12 не существует, это общепринятое название стандарта RJ-25 (6P6C)

* Стандарта RJ-22 не существует, это общепринятое название разъёмов 4P4C и 4P2C

* Стандарта RJ-45 не существует, это общепринятое название восьмипроводного разъёма 8P8C

Инструмент для обжима модульных коннекторов RJ (кримпер и пресс-клещи)



11.

Универсальный кримпер и сменные матрицы для обжима

12. Площадь поперечного сечения провода (ППС)

Для качественной установки наконечника провод должен быть нужного типа и сечения, также важно его правильно подготовить. Заявленное и фактическое поперечное сечение проводника не всегда одинаковы! Номинальная площадь поперечного сечения (ППС) имеет мало отношения к фактической ППС. Это потому, что указываемое сечение (например 0.75 мм2, 1.5 мм2, 2.5 мм2 и др.) основано на проводимости стандартного медного проводника этого сечения, но тот же провод с медью высокой проводимости будет иметь меньшую ППС. Кроме того и наружный диаметр провода в изоляции может сильно отличаться.

Пример: Заявленное сечение провода в примерах A, B, C, D = 18 AWG (0.8 мм2). При этом мы наблюдаем следующее:

  • Площадь поперечного сечения проводника B и C на 18% больше, чем у A
  • Эффективный наружный диаметр проводников D на 38% больше, чем у A
  • Наружный диаметр B в 2 раза больше диаметра C.

Перевод AWG в мм и мм

2










































AWG

Диаметр (D), мм

Сечение (S), мм2

Соответствие ГОСТ, мм2

Сопротивление (R), Ом/км

1

7,348

42,4



0,4066

2

6,544

33,6

35

0,5127

3

5,827

26,7

25

0,6465

4

5,189

21,2



0,8152

5

4,621

16,8

16

1,028

6

4,115

13,3



1,296

7

3,665

10,5

10

1,634

8

3,264

8,37



2,061

9

2,906

6,63

6

2,599

10

2,588

5,26



3,277

11

2,305

4,17

4

4,132

12

2,053

3,31



5,211

13

1,828

2,62

2,5

6,571

14

1,628

2,08



8,286

15

1,45

1,65

1,5

10,45

16

1,291

1,31



13,17

17

1,15

1,04

1

16,61

18

1,024

0,823

0,75

20,95

19

0,912

0,653



26,42

20

0,812

0,518

0,5

33,31

21

0,723

0,41



42

22

0,644

0,326

0,32

52,96

23

0,573

0,258

0,25

66,79

24

0,511

0,205

0,2

84,22

25

0,455

0,162



106,2

26

0,405

0,129

0,14

133,9

27

0,361

0,102

0,1

168,9

28

0,321

0,081



212,9

29

0,286

0,0642



268,5

30

0,255

0,0509

0,05

338,6

31

0,227

0,0404



426,9

32

0,202

0,032



538,3

33

0,18

0,0254



678,8

34

0,16

0,0201



856

35

0,143

0,016



1079

36

0,127

0,0127



1361

37

0,113

0,01



1716

38

0,101

0,00797



2164

39

0,0897

0,00632



2729

40

0,0799

0,00501



3441

Как обжать наконечник без инструмента

Что делать если у вас под рукой нет специальных инструментов для опрессовки или просто не хочется их покупать, если нужно обжать всего лишь один или два наконечника?

Многие сталкиваясь с этой проблемой прибегают к неправильным способам, которые в дальнейшем только ухудшают контакт, не обеспечивая надежного соединения.

Они начинают расплющивать наконечник молотками, просто сдавливать его в слесарных тисках, сминать пассатижами, запрессовывать зубилом. Все эти методы не верные и не приносят нужного результата.

После такой самодеятельности получается плохой контакт с его дальнейшим нагревом в процессе работы.

Правда некоторые умудряются и гидравлическим прессом обжать наконечник так, что провод спокойно вылезает из него, стоит потянуть с небольшим усилием.

Есть другие способы обжатия наконечниками силовых проводов с применением подручных средств, которые можно встретить практически у каждого в гараже или дома.

Запрессовка кернером

Самый простой и быстрый способ – это запрессовка с помощью кернера. Для этого вам потребуется:

  • обыкновенный молоток
  • сам наконечник, не важно какого вида и производителя
  • тиски либо кувалда
  • кернер или в крайнем случае, одноразово можно использовать гвоздь на 200мм

Процесс очень прост и незамысловат:

  • вставляете наконечник в провод
  • кладете его на жесткую поверхность – наковальню, тиски, широкую сторону кувалды
  • и равномерными ударами молотка по кернеру делаете точечные вмятины на наконечнике. Сначала с одной стороны, потом с другой.

При этом не нужно, как многие делают, предварительно расплющивать наконечник молотком. В процессе ударов это произойдет в любом случае.
Количество керн, то есть лунок от ударного воздействия на металл, зависит от длины наконечника.

При этом на обратной стороне наконечника, точки опрессовки не должны быть симметричны тем, что на лицевой части, а смещены на пару миллиметров.

Самое главное при этом не продырявить наконечник насквозь и контролировать силу удара. Поэтому если вы используете для этого гвоздь 200мм, прежде всего следует его затупить.

В итоге у вас получится достаточный контакт, который конечно не сравним с опрессовкой профессиональным инструментом ПГР-70, но при отсутствии сверхноминальных нагрузок прослужит долго.

Самое главное в этом способе правильно подобрать сечение провода и наконечника. Заявленное сечение очень часто бывает меньше фактического.

Для надежного контакта провод должен плотно входить внутрь гильзы без всякой слабины. Поэтому данный момент всегда проверяется вручную, не стоит слепо доверять цифрам на оболочке кабеля и на лопатке наконечника.

Соединение провода и наконечника пайкой

Есть и другие простые способы соединения наконечников с проводами без использования пресса. Для радиолюбителей, у кого нет проблем с припоями и другими приспособами, подойдет обыкновенная пайка.

Это не совсем можно назвать обжатием, но все же является способом соединения  без использования специального опрессовочного инструмента.

  • Провод облуживается, наконечник внутри тоже. При этом в верхней его части, где лопатка, в гильзе нужно просверлить маленькое отверстие.
  • Зачищенный конец кабеля заводится внутрь, после чего вся конструкция (кабель+наконечник) обматывается стекловолоконной лентой.
  • Подогревается газовой горелкой и в отверстие сверху начинает заливаться расплавленное олово.
  • При постоянном прогреве горелкой, оно будет легко проникать между жилами провода и стенками гильзы. Стекловолокно при этом будет препятствовать вытеканию олова.

Некоторые поступают еще проще. Кладут олово внутрь наконечника, нагревают все это дело горелкой или даже на газовой плите и потом вставляют туда облуженный кабель.

Чтобы не повредить изоляцию на конце провода, можно для прогрева использовать строительный фен:

Опрессовка винтом и тисками

Если у вас нет паяльных принадлежностей, а обжим точкой с помощью кернера вы считаете не достаточно надежным, то остается третий способ.

Подбираете достаточно длинный винт с резьбой, чтобы он перекрывал прессуемую часть гильзы. Диаметр винта должен быть не большим, дабы не продавить и не смять сам наконечник.

Располагаете этот винт вдоль наконечника. После чего всю конструкцию сжимаете в тисках. В итоге должна получится примерно вот такая форма прессовки.

Если одного винта не достаточно, поверх вдавленного накладывается второй и сжимается еще раз.
Можно изначально использовать 2 винта, только установленных с разных сторон гильзы. Главное не переборщить и не разорвать гильзу.

Чтобы винт не смещался его можно зафиксировать изолентой.

В целом, подводя итог можно сказать, что данные три метода имеют право на жизнь, и многие только так и соединяют провода силового кабеля и наконечники.

Однако только заводским специализированным инструментом можно создать надежный и долговечный контакт, про который вы забудете сразу же после опрессовки и он не будет вас тревожить в течение всего периода работы.

Статьи по теме

Ручные пресс-клещи обжимные и универсальные кримперы: для обжима контактов, витой пары RJ 45 и наконечников проводов

Одним из видов профессиональных инструментов являются ручные пресс-клещи, или кримперы. Они предназначены для работ по обжимке кабелей и проводов.

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клейм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники  кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей. При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного наконечника. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи?

  • Диапазон опрессовки. Эта характеристика показывает максимальные и минимальные сечения кабелей, которые ручные пресс-клещи способны опрессовать. Если предстоит работать с кабелями небольших сечений, то стоит выбрать пресс-клещи с диапазоном от 0,5 до 6 мм2, а для толстых кабелей нужно приобретать инструмент с диапазоном 10 — 25 мм2.
  • Изоляция ручек. Обычно ручки пресс-клещей изготавливаются из пластика, но у некоторых моделей кримперов есть специальные прорезиненные вставки. Резина не проводит электрический ток, поэтому если кабель, с которым  работают ручными пресс-клещами, окажется под напряжением, человеку не будет грозить опасность поражения током.

В нашем интернет-магазине Вы можете выбрать и купить ручные пресс-клещи для электромонтажных работ и кримперы. Для того чтобы сделать заказ, позвоните менеджеру по телефону или добавьте выбранный товар в корзину.

Наконечники для проводов и кабелей: виды и сферы использования

Как выбрать наконечник для провода?

Опрессовка проводов наконечниками в последнее время пользуется все большей популярностью. Ведь этот простой и быстрый способ позволяет создать качественные соединения как для силовых, так и для низковольтных сетей.

А как известно, в любых электрических системах именно качественное соединение обеспечивает практически 90% надежности. Поэтому, в нашей статье мы решили разобрать существующие виды наконечников для опрессовки, их достоинства и недостатки, и, конечно, сферу применения.

Виды наконечников для опрессовки

Наконечники проводов условно можно разделить на два основных вида – это наконечники для подключения, и наконечники для соединения проводов между собой. Первые применяются для создания качественного контакта во время подключения провода или кабеля к каким-либо клеммникам, назначение вторых понятно из названия.

Наконечники для подключения

Для подключения к клеммникам следует использовать наконечники, которые обеспечивают надежность подключения, позволяют выполнить подключение к другому клеммнику, виду которого они и должны соответствовать.

На данный момент существует не такое уж большее разнообразие наконечников:

Кольцевые наконечники

Наибольшую популярность получили, так называемые, кольцевые наконечники. Они предназначены для подключения к винтовым клеммникам.

К их преимуществам следует отнести максимально возможную контактную поверхность, и надежность такого контакта. Их используют во всех случаях постоянного и временного подключения в низковольтных сетях.

Наконечники типа «крюк»

Следующим по надежности называют наконечник типа «крюк». Его контактная поверхность обычно на ¼ ниже, но такой наконечник можно подключить к клемме без полного выкручивания крепежного винта.

В связи с этим, данные наконечники используются преимущественно в качестве временных, а также в клеммниках, где полное выкручивание винта невозможно либо затруднено.

Наконечник вилочного типа

Наконечник на провод вилочного типа имеет контактную поверхность всего в 50% от кольцевых, но им очень удобно работать при частых подключениях.

Поэтому наибольшее распространение он нашел в лабораторных и релейных схемах, в которых требуется частое переподключение контактов.

Штифтовый наконечник

Выше приведены три основных типа наконечников, но в отдельных случаях используются и другие виды. В первую очередь, это так называемая плоская игла — или как их правильнее называть: штифт.

Он используется преимущественно в клеммниках со специальной зажимной площадкой. Подключить к такому клеммнику наконечники основных трех типов просто не получится.

Наконечник круглая игла

Еще одним специфическим типом наконечников является круглая игла. Она так же используется только для специальных клеммников. Но, благодаря своей конструкции, может быть использована практически для любых типов клеммников.

Тем не менее, используется она достаточно редко из-за малой контактной поверхности.

Втулочный наконечник

Ну и, конечно, рассматривая типы наконечников для проводов, нельзя обойти вниманием так называемые трубчатые или втулочные оконцеватели.

Они используются практически со всеми видами клемм. Особенно популярны они стали в последнее время, когда их активно начали применять для защиты многожильных проводов от перелома части жил, во время зажима в винтовой клемме.

Главным отличием этого типа наконечников от других, является то, что непосредственно контактная часть и является местом обжима провода. То есть, наконечник можно применять даже без предварительного обжима, хотя это не рекомендуется.

Наконечники для кабеля

Для оконцевания жил кабеля инструкция рекомендует применять специальные силовые наконечники. Они имеют трубчатую часть для обжима кабеля и контактную часть с отверстием под винт или болт.

Наконечники для кабеля с 90⁰ изгибом

В некоторых случаях используются специальные силовые наконечники с 90⁰ изгибом. Такой изгиб может потребоваться при горизонтальной установке силовых автоматов.

Конечно, его можно сделать и своими руками из обычного силового наконечника, но в этом случае может снизиться его электропроводность, да и с эстетической точки зрения он будет выглядеть не так красиво.

Наконечники для соединения проводов

Для подключения проводов между собой используют специальные гильзы и наконечники. Их так же можно разделить на два подвида.

В одном из них соединение производится непосредственно в изделии. Во втором случае, производится оконцевание двух проводов разными наконечниками, а затем уже концы соединяются. Давайте рассмотрим все эти варианты более детально.

Гильзы для опрессовки

  • Начнем наш разговор с наконечников и гильз, которые позволяют соединить провод между собой посредством опрессовки в одном изделии. В первую очередь, это гильзы. Они представляют собой трубчатые изделия, в которые с разных сторон вставляется провод соответствующего сечения. Затем гильза обжимается, и получается цельное и достаточно качественное соединение.

Гильза для опрессовки медных и алюминиевых проводов разного сечения

  • Для соединения между собой алюминиевого и медного провода, существуют специальные гильзы. Их особенность состоит в том, что они выполнены из латуни – материала нейтрального в плане электролиза для проводов.

Втулочный наконечник для опрессовки двух проводов

  • Так же для соединения проводов между собой используются специальные круглые, или как их еще называют, втулочные наконечники. От обычного втулочного наконечника их отличает не только цена, но и форма. У данных наконечников изолированная часть имеет не округлую, а трапециевидную или прямоугольную форму, что позволяет качественно подвести к месту соединения сразу два провода.

На фото плоский наконечник «мама»

Плоский наконечник «папа»

  • В автомобилестроении, при создании акустических систем и в других низковольтных сетях достаточно часто используются два наконечника для соединения проводов между собой. Их принято называть коннекторами.
  • Первый тип — это так называемые плоские коннекторы. Они бывают двух видов – «папа» и «мама». «Папа» очень похож по своей структуре на наконечник типа плоская игла, из-за чего их часто путают. «Мама» представляет собой плоскую поверхность со специальными зажимными пластинами. «Папа» вставляется в коннектор «мама», и обеспечивается достаточно качественный контакт.

Обратите внимание! Существуют наконечники, которые имеют одновременно контакт и «мама» и «папа». Такие коннекторы предназначены для соединения трех проводов, но могут использоваться и для соединения двух проводов. В этом случае, лишний контакт либо обламывается, либо просто остается незадействованным.

Круглый наконечник «папа»

  • Так же применяется круглый наконечник под провод. Их принцип устройства очень похож с описанным выше видом, только в этом случае «папа» — это круглый наконечник, а «мама» — это специальное отверстие с зажимами для «папы».

Особенности различных видов наконечников

Мы рассмотрели основные виды наконечников для проводов, но существуют еще и различные подвиды. Они зависят от конструкции, дополнительных атрибутов и некоторых других аспектов, которые применяют производители для вашего удобства.  Давайте рассмотрим самые распространенные из них.

Разрезной кольцевой наконечник

  • Прежде всего, это тип соединения провода с наконечником. Он может быть сплошной, а может быть разрезной. Что это значит? Разрезной тип наконечника обозначает, что место крепления провода к коннектору состоит из двух частей, которые можно качественно обжать даже обычными пассатижами. Для сплошного соединения лучше применять кримпер.
  • Следующими возможными отличиями является наличие изоляции. Тут возможны два варианта. В первом случае, для провода наконечник имеет изоляцию только в месте соединения провода с коннектором. В этой ситуации, перед обжимкой изоляцию следует снять, а затем натянуть на место соединения.

Полностью изолированный плоский наконечник

  • Вторым возможным вариантом является полная изоляция наконечника. В первую очередь, такой способ применяется для коннекторов, предназначенных для соединения двух проводов. Эта изоляция может быть съемная или сплошная. Тут выбор зависит от ваших предпочтений — преимущества и недостатки очевидны.
  • Для кабельных наконечников даже существуют изделия с изоляцией места обжима. Но применять такие наконечники можно лишь для сетей напряжением до 1000В. Для кабелей более высоких классов, использовать в качестве основной такую изоляцию недопустимо.

Обжим наконечников

Ну и напоследок давайте уделим несколько слов процессу обжима проводов. Дело это не такое уж сложное — но есть нюансы, на которые стоит обратить ваше внимание.

Клещи для обжима проводов

  • Итак, у нас есть набор наконечников для проводов, или просто наконечники требуемого сечения. Почему так важно чтобы сечение именно совпадало, ведь можно обжать наконечник и большего диаметра? Дело в том, что в этом случае в гильзе или наконечнике образуются пустоты. Их конечно можно заполнить обрезками провода, но качество такого соединения падает.

Обратите внимание! Использовать гильзы или наконечники меньшего диаметра так же не допускается. Ведь в этом случае вам необходимо будет уменьшить сечение провода, что приведет к снижению его электропроводности и соответственно повышенному нагреву. Дальше, думаем, объяснять не надо.

  • Поэтому, используем гильзу или наконечник только требуемого сечения. Его одеваем на провод таким образом, дабы он был вровень или немного выступал из обжимной части. Изоляция провода должна быть снята до самой обжимной части. Не допускается, чтобы провод имел изоляцию в месте обжима.

Крайне важно соответствие сечения провода и наконечника

  • После этого, при помощи специального инструмента: обжимных клещей или кримпера, производим обжим. Кримперы могут быть нескольких видов. Одни имеют несъёмные головки с четко определенным сечением обжимаемых проводов. А могут иметь съемные головки, которые меняются в зависимости от сечения обжимаемых проводов. Думаем, понятно, что головка должна соответствовать обжимаемому сечению провода.
  • Обжим наконечников выполняется обычно с одной стороны, гильзы обжимаются двумя сжимами с противоположных концов. Причем, сжимы должны выполняться противонаправленными, как на видео, то есть делаем один сжим, затем разворачиваем гильзу на 180⁰ и делаем второй сжим.

Обратите внимание! При использовании гильз не допускается их разрезание пополам в целях экономии, или еще из каких-либо побуждений. Ведь такие половинки не способны обеспечить достаточно качественный контакт и сжим провода. Да и работать с такими «коротышами» не очень удобно.

Стадии обжима гильз

  • Наконечники медные для проводов используются только для медных проводов. Если вы работаете с алюминиевыми проводами, то для них лучше применять латунные наконечники, так как контактная часть силовых автоматов, клеммников и других коммутационных устройств обычно имеют медные вывода.

Вывод

Опрессовка наконечниками проводов является одним из наиболее простых и быстрых способов соединения. Причем, что немаловажно, он разрешен нормами ПУЭ. Главное здесь правильно подобрать наконечники — в соответствии с вашими условиями, предпочтениями, типом провода и его сечением.

Наконечники НШВИ, ТМЛ, Гильзы. Использование и обжим. – CS-CS.Net: Лаборатория Электрошамана

Наконечники НШВИ, ТМЛ и инструмент для их обжима

…мне тут один читатель как-то написал в мыло: почему, мол, не сделаете пост про наконечники НШВИ и как с ними надо обращаться. Сначала я подумал, что он обнаглел, потому что наконечники НШВИ — это самая простая ерунда, про которую даже не стоит и писать. А потом вспомнил, что даже в этих простых наконечниках наработал свои технологии и приёмы, которыми могу поделиться. Так что считайте пост ещё одним мастер-классом.

Однако прошу меня простить за качество фотографий: идея поста прилетела мне сегодня вечером, и часть фоток я делал уже при свете настольной лампы, поэтому у них сбит баланс белого и фокусировка. Но так как я обучаю не конкретике и не тупых повторял, а общим принципам и глубоким идеям, то информацию я до вас при помощи этих фоток донести смогу.

Пожалуйте под кат. Весь пост разделён на несколько частей, чтобы его было удобно читать. А ещё я открыл для себя группу Uriah Heep, под которую пост в 02:32 ночи как-то хорошо пошёл писаться. Гм. Иногда мне думается, не сделать ли при приписку, под какую музыку или фильм писался какой пост. Итак, пост написан под зацикленную «Uriah Heep — Come Back to Me (Acoustically Driven 2001)», в акустическом исполнении.

1. Общее. Зачем это надо?

Время, когда щиты собирали «жёстким» проводом, постепенно отходит в прошлое. Вместе с теми, кто до сих пор с пеной у рта орёт о том, что где-то там в ПУЭ написано про то, что щиты надо монтировать только моножилой (например, периодически мне такое пытаются доказывать электрики из ЖЭКов и УК). Это хрень и бред, потому что некоторые щиты просто невозможно собрать моножилой из-за её жёсткости и других проблем.

Любой монтажник, который начинает собирать щиты в большом количестве и любит свою работу, свои руки, свой инструмент, постепенно доходит до гибкого (многопроволочного) провода и после этого никогда не возвращается к моножиле. А я в своих постах учу вас любить себя и свою работу. Ну и свой инструмент и мир вокруг. В конце-то концов, рано или поздно ты доходишь до понимания того, что ты работаешь не ради денег, а ради улучшения мира и помощи другим людям. Деньги в этом случае как-то сами собой появляются.

Ну так вот. Мягким проводом работать удобнее, потому что его легче гнуть, его можно красиво укладывать в жгуты и на больших сечениях можно делать более короткие соединения: провод будет легко завести куда надо, потому что его гибкость гораздо выше, чем у моножилы.

Но существует самое главное западло. Не все вещи рассчитаны на многопроволочную (мягкую) жилу. Например, по правилам стационарную проводку надо выполнять кабелями. А кабели делают моножилой из кучи разных соображений и всякие розетки и выключатели рассчитывают под моножилу. Например, пружинные контакты выключателей, клеммы WAGO, пружинные нулевые шинки и прочие вещи. А ещё есть ряд вещей, в которых провод зажимается торцом винта. Это и китайские клеммы, и некоторые разъёмы и зажимы всякого оборудования.

Если зажать многопроволочную жилу в такие контакты напрямую, то винт порежет проволочки жилы, и от полезного сечения останется немного. Это плохо. Часть кулибиных по старинке пытаются облудить жилу. Это ещё хуже, потому что припой течёт под давлением и плавится при небольшой температуре. Знали ли вы, например, что при некоторых КЗ медные шины и весь их крепёж рассчитывают на нагрев до +300 градусов? Что будет в таких случаях с припаянным или облуженым проводом? Припой поплавится, прижим контакта ослабеет, контакт ещё больше ослабится и начнёт ещё больше греться. Пока не отгорит.

Тут наверное надо сказать, почему я считаю что всякие пайки-скрутки надо запрещать в силовой технике. Дело в том, что некоторые соединения проводов нетехнологичны. Качество исполнения зависит от конкретного человека, который их делает. Ну например один будет делать скрутку длиной в 3 см и пропаивать, а другой делать скрутку длиной в 5 см. Кто прав? Как это оценить? Испытаниями в лаборатории. Но что дальше? Человек устанет, задумается, пропустит пару оборотов своей скрутки… и технология нарушена.

Другие же соединения (опрессовка, пружинные клеммы), если применять их не бездумно, а соображая где какое лучше, технологичны: контакт производится или за счёт технологии самой клеммы, или за счёт определённого инструмента, который для всех стандартный и делает одно и то же в разных руках.

Так вот для того, чтобы превратить мягкий провод в «жёсткий» и сделаны специальные наконечники. Мы в сборках щитов используем наконечники типа НШВИ и НШВИ(2). Это тонкая металлическая трубочка с изолирующей юбочкой. Не путайте их с гильзами! Задача наконечника НШВИ — только удерживать проволочки провода вместе. А задача гильзы — создавать адское усилие прижима и электрический контакт. Поэтому гильза сильно толще, и те кулибины, которые используют НШВИ как аналог гильз — сильно не правы от слова «совсем».

Моножильный (жёсткий, цельный) провод опрессовывать наконечниками НШВИ не надо ни в каком случае. Так, кстати, со сборкой щита и получается. Внутри щита мы собираем всё проводом ПуГВ и наконечниками НШВИ, а «снаружи» внешние линии подключают моножилой.

А как быть, если нам надо закрутить провод под болт или винт? А для этого придумали наконечники ТМЛ. В этот наконечник, как в гильзу, можно запрессовать провод (моножилу или гибкий, многопроволочный), а сам наконечник закрутить куда надо. Такое решение используется для подачи питания на шины, для подключения PE или мощных силовых линий и кабелей.

А так как НШВИ — это тонкостенная трубочка, то в принципе в некоторых случаях мы можем запихать в этот наконечник несколько проводов меньшего сечения, или один провод большого и один мелкого. Это то, что не проходит с моножилой при сборке щитов. Вот например нам надо от ввода на 16 квадратов запитать хилую светодиодную лампочку (пост про такие лампочки от ABB). Что делать? В случае с моножилой нам пришлось бы делать какую-то «петельку» и безразрывно заводить моножилу в эту лампочку. Лампочку бы разорвало.

А в случае с НШВИ мы подсунем под НШВИ на 16 квадратов тонкий проводок на 1,5 квадрата и подведём его к лампочке. Заодно даю ремарку. Вот именно светодиодную лампочку в таком случае защищать не надо. Дохнуть там особо нечему. А если бы это был вольтметр или другой прибор, то хорошо бы воткнуть на этот кусочек провода в 1,5 квадрата предохранитель (я использую клеммы с предохранителями .SF). В больших щитах я так и стал делать.

2. Инструмент. Размер руки. Почему я так и не смог подсесть на Knipex?

Тут ещё просили рассказать про мой инструмент. ОКей, я расскажу вам то, почему я никак не слезу с КВТ и почему я выбрал именно такой инструмент, который не был задуман производителем для тех задач, которые я на него навесил.

Какие виды инструментов есть для опрессовки наконечников? Есть специальные клещи с фиксированными матрицами (у КВТ это клещи типа СТК). Матрицы у этих клещей иногда лажают, если провод имеет заниженное сечение. Ну а ещё приходится держать кучу клещей: для одинарных, для двойных наконечников. И ещё одни клещи для больших сечений.

Клещи с набором матриц. Вот это вот мне сразу не понравилось, потому что мне надо часто менять сечение опрессовки. Вот взять тот же пример про ввод на 16 квадратов и 1,5 для лампочки. Жму я себе НШВИ на 16 квадратов, а потом мне надо обжать НШВИ на 1,5 квадрата. Что, матрицу переставлять? Это трудозатратный процесс, много не напереставляешься. Поэтому такие клещи я сразу отмёл.

Для сборки всех моих щитов мне сейчас хватает такого инструмента:

  • КВТ WS-04A (на сайте КВТ). Это мой самый основной и сильно любимый инструмент. Я рекомендую его тем, кто начинает заниматься щитами или ремонтом. Этот инструмент за счёт недокументированной фичи опрессовки НШВИ покрывает большинство задач сборки щитов.
    Инструмент умеет откусывать и зачищать кабели примерно до 10..16 квадратов. А ещё на нём есть пазы, в которые влезают наконечники НШВИ до 1х10 (с трудом до 1х16) или 2х6 (с трудом до 2х10) квадратов. Про эту фичу я расскажу дополнительно, когда дойду до самих НШВИ.
    Важно! Есть такой же инструмент WS-04B (на сайте КВТ) с матрицами для опрессовки НШВИ. Но мне он не нравится: матрицы там сделаны без расчёта на поддельные провода и провода заниженных сечений и жмут НШВИ только до 6 квадратов. А с пазами-матрицами от WS-04A можно жать больше сечений.
    При помощи WS-04A я прессую наконечники на 6 квадратов. Ещё WS-04A выбраны мной потому, что негоже захламлять рабочее место кучей инструмента. Хорошо, когда часть инструмента универсальна (конечно, если эта универсальность не мешает работе и качеству инструмента).
  • КВТ ПКВк-10 (на сайте КВТ). Этот инструмент позиционируется как универсальная обжимка для НШВИ сечениями от 0,5 до 10 квадратов. Но на деле это не совсем так. Чтобы прожать им НШВИ даже на 6 квадратов, надо иметь сильную кисть руки и давить со всей силы. А если отрегулировать силу опрессовки в меньшую сторону, то она плохо прессует мелкие НШВИ.
    Но зато эта штуковина классная и очень компактная, когда надо подлезть в сложное место щита и там чего-то прессануть. Я использую её для опрессовки как раз-таки мелких сечений — до 2,5..4 квадратов.
  • КВТ СТК-03 (на сайте КВТ). Это суровые клещи для опрессовки НШВИ на 10, 16, 25 квадратов. Ими я прессую НШВИ на 10, на 16 квадратов. А ещё на позиции для 16 квадратов можно прессовать НШВИ (2) на 10 квадратов. Про этот приём я тоже расскажу.
    Так как я собираю щиты частями — сначала толстый ввод, потом мелкие линии — то у меня получается, что сначала я работаю этими клещами, а потом убираю их в сторону и не загромождаю стол.
  • КВТ ПК-16 (на сайте КВТ). Эти пресс-клещи годятся для опрессовки гильз и наконечников ТМЛ до 6..10 квадратов, хоть и заявлены до 16 квадратов. Если ваши руки чувствительные и вы их любите — то вы не будете насиловать себя, пытаясь со всей дури сжать ручки. Пресс-клещи не слишком хорошие, но дешёвые. Сейчас есть усиленная версия ПК-16у, которая более прочная.
    В общем, если вам надо опрессовывать ТМЛки раз в пару месяцев или один раз прессануть гильзы при ремонте — то ПК-16у ваш выбор (берите уж сразу усиленную версию).
  • КВТ ПГРс-70 (на сайте КВТ). Это моё новое приобретение — гидравлический пресс для ТМЛ и гильз как замена ПК-16. Пресс имеет сменные матрицы от 4 до 70 квадратов, которых мне хватает за глаза под мои новые задачи (разик прессануть ТМЛки на 50 квадрат). ТМЛки моих распространённых сечений (6, 10, 16 квадратов) им прессовать огромное удовольствие — руки не устают, усилий никаких не требуется.

Так вот а почему не Knipex или Weidmuller? А блин потому что РУКИ. Мои руки устроены так, что чем длиньше вытянуты пальцы, тем меньшее усилие я могу ими создать. Мне нравятся мои руки и я не хочу быть каким-то супер-мачо. Я люблю свои чувствительные пальцы, и поэтому мне нужен инструмент, у которого ручки расходятся на небольшой угол.

Для статьи я сделал много фоток. Вот посмотрите, как в моих руках лежит WS-04. Основные рабочие пальцы (указательный, средний, безымянный) прекрасно лежат на ручке инструмента и я могу контролировать его нажатие или сжимать его с силой.

Удобство ручек инструмента для руки (WS-04A)

Вот так:

Удобство ручек инструмента для руки (WS-04A)

Инструменты типа Книппекса (я хотел купить их обжимку ещё у Валентиныча, но пощупал и забил из-за ручек) имеют ручки, которые расходятся вот так, как на клещах СТК. Видите, моих пальцев уже еле-еле хватает. В СТК меня спасает то, что ручки сначала сжимают губки вхолостую и, когда губки матрицы доходят до самого наконечника, сжатые ручки позволяют мне перехватить клещи удобнее и прикладывать усилие.

Неудобные ручки инструмента: слишком широко раскрываются

Также обратите внимание, что я держу их наоборот. Насколько я понимаю, красная ручка должна двигаться, а чёрная лежать в углу между большим и указательным пальцами. Но при этом в моих руках двигается матрица с пазами, и мне приходится придерживать наконечник и провод — они двигаются вместе с матрицей. А если я держу клещи так, как на фотке, то провод и наконечник не двигаются.

Ну и ПКВк-10 имеет тоже широко расходящиеся ручки. Вы не думайте, пальцы у меня не короткие и ладонь не как у ребёнка. Просто мне не нравится насиловать свои пальцы, заставляя их делать то, для чего они не годятся. Пусть страдает инструмент, а не мои руки.

Неудобные ручки инструмента: слишком широко раскрываются

В другом положении инструмента та же фигня:

Неудобные ручки инструмента: слишком широко раскрываются

Собственно, поэтому у меня не покатили пафосные бренды, хотя я их щупал. Но тест на усилие и раскрытие ручек они не прошли.

3. Наконечники НШВИ, НШВИ(2) и приёмы работы с ними.

Ну а теперь переходим к самим наконечникам НШВИ (вот их описание на сайте КВТ). Для чего эти наконечники созданы, я уже писал. Следует упомянуть о двух их особенностях:

  • Цвет юбочки. Этот цвет кодирует сечение наконечника. У нас обычно принят стандарт КВТ, где наконечнику на 1,5 квадрата соответствует чёрный цвет; 2,5 квадрата — синий; 4 квадрата — серый; 6 квадратов — жёлтый; 10 квадратов — красный. Ещё есть то ли брендовый, то ли китайский стандарт, в котором шестёрка или десятка могут быть коричневыми, зелёными или ещё хрен какими. Обычно такие наконечники имеют низкое качество и сами юбочки у них трескаются.
    Так что не надо пытаться искать «наконечники на 10 квадратов для фазы и для нуля». Цвет должен кодировать сечение провода — и всё.
  • Упаковка. Чаще всего наконечники идут пачками по 100 штук, которые запакованы в упаковки по пять, то есть по 500 штук. Штучно наконечниками торгуют не все. Например в Москве это Электромонтаж или магазин, где раньше Игорь Валентиныч работал — ЭлектроМастер.
  • Двойные наконечники. Не надо пытаться изобретать чего-то, чтобы соединить в одном месте два провода. Для этого есть наконечники НШВИ(2). Эти наконечники сразу созданы для соединения двух проводов указанного сечения. То есть НШВИ(2) на 6 квадратов примет два провода по 6 квадратов каждый.

Вот вам разные образцы наконечников и тот самый обжимной инструмент, про который я говорил выше, когда про руки и ручки рассказывал. Жирный синий наконечник — это на 50 квадратов =). Кстати, на большие сечения двойные НШВИ не выпускаются. Максимум двойного НШВИ — это кажется 16 квадратов.

Наконечники НШВИ, НШВИ(2) и инструмент для их обжима

Рассмотрим мою любимую зачищалку КВТ WS-04A в деле. Я попробую её на максимальных сечениях — на 10 кв.мм.

Зачищалка КВТ WS-04A

Во-первых, она кусает провод. Всякий, какой влезет в зубья. Мне иногда удавалось со второго раза кусать ею NYM или ВВГ 3х1,5 или даже 3х2,5 квадрата. В случае сборки щитов это значит, что ей можно отрезать провода большого сечения. Шестёрку я откусываю кусачками с твёрдосплавными губками, а вот десятку и 16 кусаю зачищалкой.

Зачищалка КВТ WS-04A: Обрезка провода

Ну и она же и зачищает провод. Штатно на ней есть регулятор длины зачистки, который у меня не прижился и только мешается. Поэтому я его откручиваю нахрен, а длину зачистки определяю по правой заклёпке. Вот для шестёрки провод должен немного не доходить до заклёпки, а для десятки — немного заходить на неё:

Зачищалка КВТ WS-04A: Зачистка провода

Обычно достаточно прожать десяток наконечников, чтобы глаз и руки запомнили положение провода — и дальше зачистка идёт на интуитивном уровне, не занимая мозги.

Итак, мы зачистили наш провод. Примечательно что эта зачищалка чистит всё, что ей попадается. Ей можно даже изоляцию с плоского ВВГ или ШВВП снимать, чтобы времянки подключать на объектах. Одно движение — стащили верхнюю изоляцию, второе — зачистили сразу две или три жилы. Только учтите, что чем жирнее провод или кабель, то тем сильнее нагрузка на губки, которые вообще-то для одного провода предназначены. Поэтому если вы будете постоянно чистить такой зачищалкой ВВГ, то она у вас быстро сдохнет.

Зачищалка КВТ WS-04A: Зачистка провода

Ну и то, чего мне очень нравится — это то, что остаток изоляции удерживается губкой зачищалки, если продолжать сжимать ручки. Я обычно доношу его до мусорной коробочки (круто годится коробка от рубильников OT63F3). В итоге на рабочем пространстве у меня ничего не валяется и чистенько.

Зачищалка КВТ WS-04A: Остаток изоляции удерживается

Ну и конечно же я нашёл винтовую нулевую шинку, чтобы закрутить туда голую десятку. Видите, как её там раздавило? Видите, что часть проволочек просто сдвинулась к бокам и даже не прижаты?

Зажим провода ПуГВ в винтовую шину

А вот что происходит с жилами провода после такого давления и винта:

Зажим провода ПуГВ в винтовую шину — след деформации

Нас это не устраивает. Ещё, кстати, это плохо тем, что если провод шевелить, то все эти проволочки будут по одной ломаться, сила прижима будет ослабляться, и в итоге мы получим плохой контакт.

Посмотрите на матрицы (пазы, зубья) зачищалки WS0-04A. Вот именно благодаря нижним зубьям и получается недокументированная халява и опрессовка НШВИ. Если вы захотите заказать китайский аналог такой зачищалки, то заказывайте именно с такими зубьями!

Зубья для опрессовки наконечников в зачищалке КВТ WS-04A

В этот зуб можно уложить наш наконечник НШВИ вот таким образом:

Использование зачищалки КВТ WS-04A для опрессовки НШВИ

И потом прижать его зачищалкой. На наконечнике получается прижатое место:

Использование зачищалки КВТ WS-04A для опрессовки НШВИ

Сам паз сдавливает наконечник вот таким вот образом — достаточно плотно. Обжатый таким способом наконечник тяжеловато снять с провода, я пробовал.

Использование зачищалки КВТ WS-04A для опрессовки НШВИ

Ну и если повторить такие обжимы, сдивигая наконечник, то в итоге мы получим вот такую вот картинку, как на фотографии ниже. На самом деле если вы сразу же будете закручивать свой наконечник в щит, вам не надо настолько красиво извращаться. Достаточно сделать две-три точки обжима, а дальше наконечник будет доплющен винтом контакта.

Наконечник НШВИ, опрессованый зачищалкой КВТ WS-04A

Теперь закрутим наш наконечник в шинку и как следует затянем. Тут, наверное, следует упомянуть ещё один фикус для тех, кто не просто смотрит фоточки подряд, а читает и текст вокруг них. В общем, если вы зажимаете куда-то провод с наконечником НШВИ, то смело можете понижать максимальное сечение терминала на один шаг. Скажем, если на каком-нибудь кросс-модуле указано что он принимает моножилу на 16 квадратов, то скорее всего НШВИ на 16 квдаратов туда не влезет, а влезет только на 10 квадратов.

Закручивание провода ПуГВ в наконечнике НШВИ в винтовую шину

После использования наконечника получается следующее. Давление винта теперь распределяется на все жилы, потому что им не даёт разъехаться наконечник. А за счёт толщины стенки наконечника винт не портит отдельные жилы. В этом случае такой прикрученный провод можно гнуть сколько хочется — отдельные жилки «связаны в пучок» и не будут ломаться.

Деформация наконечника НШВИ винтовой шиной

Побалуемся с ПКВк-10. Как я уже говорил, я использую её для мелких сечений. Жать их ею одно удовольствие. Воткнул наконечник, сдавил — и получил!

Опрессовка мелких наконечников при помощи КВТ ПКВк-10

В этой обжималке другая конструкция: губки имеют четыре грани и сходятся со всех сторон. В результате получается не трапециевидный, а прямоугольный профиль обжима. Иногда это помогает выиграть драгоценные микроны ширины наконечника, который не хочет лезть в какой-нибудь особо мелкий терминал автоматики.

Опрессовка мелких наконечников при помощи КВТ ПКВк-10

Иногда обжималку подглючивает (от частого использования она немного подрасшатывается) и она заминает часть наконечника. Это не страшно, если вы не перфекционист.

Наконечник НШВИ на 1,5 кв.мм после опрессовки КВТ ПКВк-10

Ну и вот двойной наконечник НШВИ(2) на 6 квадратов. Когда я первый раз их покупал, то я жутко затупил с их сечениями и пытался искать НШВИ(2) на 12 квадратов. На самом деле всё подсчитано за нас с вами. У таких наконечников юбочка для провода шире и специально рассчитана на два провода. Иногда я вижу щиты, в которых народ для 2х6 квадратов использует наконечник на 10. Это плохо. Я сам так делал, но как только стал собирать больше одного щита в три месяца — купил НШВИ(2). Не пожалейте денег, делайте правильно!

Наконечник НШВИ(2) для двух проводов ПуГВ

Такие НШВИ тоже можно смело прожимать теми же WS-04A. Именно поэтому я и говорю, что если вы хотите сами сделать себе ремонт электрики и собрать небольшой щиток — то начните с WS-04A.

Опрессовка наконечника НШВИ(2) 6 при помощи КВТ WS-04A

В результате получается удобоваримая штуковина. Следует учитывать то, что НШВИ(2) на 6 квадратов чуть длиннее, чем обычный НШВИ и чтобы он корректно встал в автомат или УЗО, его надо будет немного откусить (на ~2 мм).

Опрессовка наконечника НШВИ(2) 6 при помощи КВТ WS-04A

Ну а большие наконенчики я жму клещами СТК-03:

Запрессовка наконечника на 25 кв.мм. при помощи КВТ СТК-03

Получается вот так вот. Матрица крутая и прессует наконечник очень хорошо!

Запрессовка наконечника на 25 кв.мм. при помощи КВТ СТК-03

4. Зажим проводов разного сечения в один наконечник НШВИ

Теперь поговорим о недокументированных фишках монтажа щитов мягким проводом при помощи наконечников НШВИ. Первая задача — от провода большого сечения отвести мелкий провод. Реализуется она за счёт того, что не у всех проводов имеется толстая изоляция, а юбочка наконечника сделана с запасом по диаметру.

Поэтому мы можем просто подсунуть провод мелкого сечения рядышком с большим. Вот здесь у меня есть провод на 6 квадратов и на 1,5 квадрата.

Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

Я зачищаю мелкий провод длиннее основного и сдвигаю его вперёд, чтобы он первым заходил в наконечник:

Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

Вот таким вот образом. Мне нужно, чтобы изоляция провода вошла в юбочку наконечника.

Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

После этого мне останется только вдвинуть до упора основной провод и опрессовать наконечник.

Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

Такую же штуку можно провернуть с двойными наконечниками. Возьму для примера десятку и ту же полторашку.

Запрессовка наконечника НШВИ(2) 10 и мелкого провода

Снова начинаем с полторашки. Заводим её внутрь до начала металла наконечника, а потом задвигаем основные провода.

Запрессовка наконечника НШВИ(2) 10 и мелкого провода

Наконечники НШВИ(2) на 10 квадратов я прессую на матрице «16» клещей СТК-03. Чтобы клещи при этом не защёлкнулись — я придерживаю рычажок трещётки.

Запрессовка наконечника НШВИ(2) 10 и мелкого провода при помощи КВТ СТК-03

Получается вот такая вот опрессовка, тоже прочная и качественная.

Запрессовка наконечника НШВИ(2) 10 и мелкого провода при помощи КВТ СТК-03

А ещё я развил этот же приём до того, что можно просто взять несколько проводов мелкого сечения (например 4 штуки по 1,5 квадрата) и запихать их все вместе в подходящий НШВИ (лучше использовать двойной наконечник НШВИ(2)). Это надо, если мы разводим линии в щите на клеммы и нам надо например взять из одного автомата или УЗО ноль сразу на несколько разных клемм (где перемычка не годится).

Опрессовка нескольких проводов мелкого сечения в наконечник НШВИ большего сечения

Тогда мы можем сделать вот такую вот фишку. В НШВИ(2) на 4 квадрата лезет три провода на 2,5 или четыре на 1,5.

Опрессовка нескольких проводов мелкого сечения в наконечник НШВИ большего сечения

5. Изготовление длинных НШВИ (для счётчиков)

Отдельным пунктом упомяну про длинные наконечники. Они чаще всего нужны для подключения счётчиков, потому что обычного наконечника НШВИ хватает ровно на половинку клеммы. Если вы постоянно работаете со счётчиками (или тем, где требуется такие длинные НШВИ), то вы понятно можете их заказать. Но например я подключаю один счётчик раз в полгода.

Поэтому я просто прессую два наконечника друг за другом. Сделать это можно двумя способами. Один — это прессануть два НШВИ встречно и откусить юбочку у второго. Но там тяжело попадать жилками в трубку наконечника — ведь с встречной стороны у него нет юбочки.

Поэтому я делаю наоборот — откусываю юбочку у наконечника (здесь как раз видны мои бокорезы с твердосплавными губками). Для этого её достаточно резко откусить почти под самый край. Дальше она трескается и легко снимается.

Изготовление удлинённого наконечника НШВИ (для счётчиков)

Ну и дальше нам остается только добавить ещё одну трубочку наконечника и запрессовать всё это.

Изготовление удлинённого наконечника НШВИ (для счётчиков)

В итоге при аккуратном исполнении у нас получается вот такая вот конструкция:

Изготовление удлинённого наконечника НШВИ (для счётчиков)

На этом с НШВИ всё. Переходим к более злым вещам. И потом я пойду отсыпаться 😉

6. Наконечники ТМЛ и инструмент для их опрессовки. Гильзы.

Ну а теперь погрузимся в мир более толстой меди. Наконечники типа ТМЛ принимают в себя и моножилу и многопроволочную жилу, потому что сделаны на самом деле из гильз ГМЛ, которые используются для соединения опрессовкой. Один из краёв гильзы просто плющится и в нём штампуется отверстие. Поэтому всё, что я буду описывать ниже, будет применимо для гильз.

Эти наконечники полезны, когда надо прикрутить PE на корпус щита, сделать переход от стальной полосы заземления на медь около фасада дома, как следует перебрать подключение корпуса старого этажого щита на ноль стояка… и много для чего другого. Про наконечники ТМЛ надо знать вот чего:

  • Они отличаются не только сечением, но ещё и диаметром отверстия под винт/болт. Например можно найти ТМЛки на 10 квадратов под болт 8 мм или под 10 мм.
  • Форма их плоскости, которая прикручивается, не во все места влезает. Например в автоматы в литом корпусе (TMax и прочие) влезают не все наконечники. У меня в TMax XT1 влезли ТМЛки на 25 квадратов еле-еле. Поэтому для таких случаев надо или покупать специальные наконечники (у КВТ они зовутся кажется ТМЛ DIN), которые имеют узкую контактную площадку, специально рассчитанную на такие автоматы, или заказывать для автомата специальные удлинённые выводы (это полезно, если кабели после автоматов будет подключать неизвестно кто и у него не будет специальных наконечников).

Ну и понятно, что эти наконечники имеют толстую стенку и никакими WS-04 или пассатижами их не запрессуешь. И вот тут нужны пресс-клещи. Если вам надо один-два раза прессануть ТМЛки или один раз за ремонт прессануть штук 100 гильз для ремонта в своей квартире — то можете брать КВТ ПК-16 или ПК-16у (усиленная версия, я её не покупал и не буду — потому что гидравлический пресс купил).

ВНИМАНИЕ! Я тут периодически вижу попытки и здесь вывернуться. Почему-то некоторые пытаются прессовать такими пресс-клещами наконечики НШВИ. Это совсем не правильно! Такие клещи развивают большое давление и давят точечно и из-за этого могут прорвать тонкую трубочку наконечника НШВИ! Не делайте так! Купите ту же WS-04A!

Наконечники ТМЛ и пресс-клещи КВТ ПК-16

У ПК-16 со временем вылезает такой глюк: если часто прессовать им сечения на 10 или 16 квадратов (на которые они, впрочем, расчитаны), то у них выламывает губки вот таким образом:

Пресс-клещи КВТ ПК-16 — расхождение губок

Мои ПК-16 служили мне верой и правдой года четыре, потому что я прессовал или в основном ТМЛки на 6 квадратов (в них с силой влезал ПуГВ на 10). Но как только я начал прессовать ими десятки — то губки начало гнуть.

Я покажу, как можно опрессовать ТМЛку такими клещами. Мы зачищаем нашу десятку на длину опрессовки:

Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

Ну и дальше прессуем. Усилие, которое надо прилагать к ПК-16, адское. Мои руки этого не любят. Как я уже говорил — подбирайте верный инструмент, чувствуйте себя, свои силы и руки. Одно дело, если вы будете чего-то прессовать раз в месяц. А если каждую… хотя бы неделю — то берегие руки! Любите себя!

Вот как перекашивает губки:

Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

Для опрессовки ТМЛки достаточно двух точек. Я сделал одну спереди и одну сзади. Видите, как подсрезало наконечник при опрессовке из-за перекоса губок?

Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

Сзади это выглядит так же. Это не смертельно и работать будет, поэтому ПК-16 (ещё раз говорю) имеют право на жизнь. Кстати, если вы подобрали всё правильно, то на наконечнике будет отпечатан условный номер матрицы. Это значит что давление для опрессовки было достаточное.

Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

Ну а чего делать, когда надо прессовать что-то на сечения больше 10 или 16 квадратов? Например, мне вот понадобилось прессануть ТМЛки на 25 и на 50 квадратов:

Наконечники ТМЛ больших сечений (16, 25, 50)

Что, что? Купить гидравлический пресс! Когда я боялся его покупать, то я думал чо он будет стоить тысяч так под 20-40. А оказалось, что он стоит под 6-8 тыр в зависимости от модели! То есть он доступен быстро, если вам начинает требоваться много прессовать. Скажем, его можно даже купить для какого-нибудь объекта под аванс. И это хорошо!

Гидравлический пресс КВТ ПГРс-70 для опрессовки ТМЛ и ГМЛ

Я купил пресс ПГРс-70. Он прессует всё, что может (ТМЛ, ГМЛ), от 4 до 70 квадратов. В комплекте идёт весь набор матриц для этих сечений. Такой пресс — это уже серьёзная штуковина, которая сильно облегчает работу.

Гидравлический пресс КВТ ПГРс-70 для опрессовки ТМЛ и ГМЛ

Пресс развивает давление до 5 тонн. Так что пальцы он отдавит в момент. Ещё в моделях прессов с буквой «с» (ПРГс) предусмотрен автоматический сброс давления, когда опрессовка завершится. Отмечу, что у меня этот сброс давления работает редко. Я заметил, что это связано со скоростью давления на ручку пресса. Если давить резко и сильно — то автосброс давления работает. А если нежно и плавно, как я, — то не работает.

Гидравлический пресс КВТ ПГРс-70 для опрессовки ТМЛ и ГМЛ

Вот такие матрицы идут в комплекте пресса:

Матрицы для опрессовки наконечников

Матрицы защёлкиваются в отверстия снизу и сверху пресса:

Установка матриц в пресс

У этого пресса есть небольшой баг. Иногда матрицы может немного перекашивать. Но в отличие от ПК-16, тут это не повлияет на качество опрессовки, потому что матрицы широкие и они должны (как мне кажется по задумке конструкторов) автоматически выравниваться.

Перекос матриц в прессе

Чтобы им чего-нибудь опрессовать, надо закрыть кран. Кран — это небольшая крутилка на цилиндре пресса. Закрывается она от руки очень легко. Если она закрыта — то пресс накачивает давление и не сбрасывает его. А если кран открыть — то давление сбрасывается, и цилиндр пресса плавненько уезжает вниз.

Я прессую наконечники так. Сначала подгоняю матрицы поближе к месту опрессовки, чтобы не делать три дела сразу (держать пресс, наконечник и качать рычаг):

Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

После этого легкими нажатиями сдвигаю губки, чтобы прихватить наконечник ими:

Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

Ну и потом прессую до упора.

Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

После этого отступаю и повторяю опрессовку ишо раз для красоты.

Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

Побалуемся?

Наконечники ТМЛ больших сечений и матрицы для опрессовки

Вот как это выглядит (25 и 50 квадратов)::

Опрессованные наконечники ТМЛ больших сечений

Я думал, что на больших сечениях будет тяжело прессовать. Как бы не так! Как я давил на ручки легко, так и давил. Прессу пофигу, что у тебя там зажато: 6 квадратов или 50. Мне это так понравилось, что я сейчас всё прессую только этим прессом и на ПК-16 забил совсем нафиг. Ну а дальше надо только одеть наконечники в термоусадку и получится чего-то типа такого (автоматы без крышек):

Пример подключения автомата TMax XT1 наконечниками ТМЛ

Собственно, для опрессовки этих проводов я и купил этот пресс.

7. Рабочий ножик.

Ну и ещё бонусом хочу рассказать о моём любимом ноже, который я когда-то нашёл в Леруа (сейчас они там не продаются) и на Рождественке на Митьках. Нож этот отлично лежит в руке, никуда не скользит и используется мною везде — подрезать, обрезать, надрезать.

Рабочий ножик для всех задач со сменными лезвиями и фиксацией

У этого ножа внутри стоит магазин со сменными лезвиями (можно зарядить 3-4 штуки). И эти лезвия можно быстро менять в автоматическом режиме.

Рабочий ножик для всех задач со сменными лезвиями и фиксацией

Для смены лезвия надо сдвинуть его до упора вперёд. Тогда железка, которая фиксирует лезвие, приподнимется и освободит лезвие. А дальше мы сдвигаем ручку до упора назад, и она подцепляет новое лезвие из магазина.

Выталкивание лезвия ножа для его замены

Ну и также есть винт, чтобы это лезвие зафиксировать.

Фиксация лезвия ножа

С этим ножом я тоже не расстанусь, потому что он покрывает все мои задачи. Когда лезвие закручено, то им можно пластик кроить без проблем! Закончил я этот пост в 04:31. Пойду спать!

Опрессовка проводов. Инструмент и виды гильз. Обжатие

Самый действенный способ соединения проводов в местах, где сильная вибрация, когда длина проводов для соединения недостаточна для сварки или пайки — опрессовка проводов. Такой процесс может осуществляться двумя способами: гильзами или наконечниками.

Но для качественного соединения необходим специальный инструмент в виде прессовых клещей, либо оборудования с гидропрессом.

Гильзование проводов

В силовых и распределительных шкафах при использовании гибкого многожильного медного провода положено устанавливать гильзы на оголенные части провода. Этот процесс называется гильзование, иногда обжим или опрессовка проводов. Гильзы выпускаются разных размеров, от 0,75 до 40 мм

2. Есть гильзы с изолированным фланцем и без него. Кроме цены нет никакой разницы.

Обычно фланцы гильз маркируются по цвету, который соответствует размеру гильзы. Но есть производители, которые не заморачиваются, и выпускают одноцветные гильзы. В любом случае, диаметр гильзы нужно выбрать такой, чтобы гильза заходила на провод как можно плотнее. Это не всегда можно сделать по маркировке, так как некоторые провода могут быть выполнены по ТУ, и иметь меньше размер, чем заявленный.

Часто гильзы на 1,5 мм2 с легкостью залетает на провод с маркировкой 2 мм2. Еще один важный момент – это материал, из которого изготовлены гильзы. При покупке убедитесь, что это медные и луженые гильзы. Взаимодействуя с воздухом, медь может окисляться, темнеть и терять качество контакта. Лужение меди – это старый способ, которым издревле пользуются электрики, чтобы сделать контакт долговечным и надежным. Сделать как для себя.

Зачем нужна опрессовка проводов

Что плохого в обычном методе крепления провода в зажимах электрических приборов? При зажиме пучок провода раздавливается и распушается. А некоторые проводки разрушаются. Отделенные от основной группы и поврежденные проводки, уже не используются, что приводит к нагреву мест соединения, иногда даже их обгорание.

Также медь остается открытой для доступа влаги и кислорода, что приводит к ее потемнению и окислению. Вследствие чего также теряется качество контакта. Опрессовка проводов гильзами поможет увеличить в разы надежность соединений и устранить все эти перечисленные проблемы.

Во-первых, обжатый гильзой конец, считается воздухонепроницаемым. Гильза не позволит проводкам повредиться или быть незадействованными, а ее луженая поверхность будет надежно защищена от воздействия окружающей среды.

Что нужно для гильзования

Гильзы продаются в огромном количестве, в любом ассортименте, в любом магазине электротоваров и как минимум, нужно обжимное устройство:
  • Двухгубочное устройство. Это устройство выполнено в виде пассатиж, но с системой усиления сжатия, с двумя губками. Существуют разные виды губок для обжатия, как гильз, так и для вилочных или круглых наконечников для проводов.
  • Также существую четырехгубочные обжимники. Они служат для обжима только гильз.
  • Еще существуют и шестигубочные обжимники.
  • В дополнение можно приобрести устройство оголения проводов. Их также существует несколько видов, для разных проводов.

Также хорошо приобрести резак для выполнения точных срезов. Продавцы даже дают кусок провода и резак, предлагают попробовать сделать срез. Провод режется как по маслу. Так что, без сомнений можно приобретать такой резак, так как он хорошего качества. Он очень пригодится для работы.

Порядок обжатия проводов

  • Обрезаем провод резаком. Нужен очень точный срез. Чем он точнее, тем легче будет надеть гильзу, не замяв проводков.
  • Отмеряем и оголяем часть провода на длину гильзы. Работаем очень осторожно, чтобы не повредить проводки. Смысл гильзования теряется, если мы все равно повредим несколько проводков и ухудшим качество контакта. Никогда не скручивайте провода перед тем, как надевать их на гильзу, даже слегка. У гильзы есть небольшая юбочка. Она поможет надеть гильзу даже на слегка распушенный провод. Эту важную фишку знают даже не все профессионалы. В других средствах информации могут показывать, что все хотя бы слегка скручивают проводки. Этого делать категорически нежелательно, потому что проводки обжимаются под очень высоким давлением так, что даже могут терять свою округлую форму, если лежат параллельно, принимая слегка шестигранную форму. Это приводит к увеличению контакта проводов между собой. Если же их скрутить, то при обжимке в тех местах, где провода пересекаются, проводки могут передавить друг друга и деформироваться.
  • Надеваем гильзу на оголенную часть провода. Можно слегка покручивать гильзу, это не страшно.
  • Вставляем в зажим соответствующего размера и зажимаем.

Теперь, присоединяя провод к автомату или другому устройству, будет очень надежное и долговечное соединение, которое обеспечила опрессовка проводов.

Способ соединения в металлических гильзах

При ремонте или прокладке проводки необходимо создавать надежные электрические соединения проводов. Есть много различных способов, которые выбираются исходя из условий объекта. Рассмотрим, как проводится соединение и опрессовка проводов, применяемые инструменты.

Использование гильз

Гильзы используются для соединения проводов в электропроводке в случаях:
  • Применяется электрооборудование с нагрузкой большими токами. Необходимо обеспечить надежный контакт для исключения нагрева.
  • Сечение провода не позволяет сделать соединение проводов другими способами.
  • Нет места в распределительной коробке для соединений. Провода соединяются за пределами коробки.
  • Пространство для соединения ограничено, большая высота объекта, другие способы сделать проблематично.

Виды гильз

Важно выбрать правильно диаметр гильзы и ее материал, так как качество контакта будет от этого зависеть. Гильзы делятся по материалу изготовления. Бывают гильзы обычные медные, определенного диаметра и длины. Существуют также луженые гильзы. Ее поверхность покрывается смесью висмута и олова для предотвращения окисления металла.

Алюминиевые гильзы имеют такие же параметры, как и медные. Комбинированные варианты гильз служат для соединения проводов, изготовленных из разных металлов, называются алюмомедными, с обозначением ГАМ.

В медную половину вставляется провод из меди, а в другую половину укладывается провод из алюминия. Два элемента гильзы соединяются фрикционной сваркой. Это уменьшает потери тока на контактах.

Гильзы изолированные. На поверхности нанесен слой изоляции из ПВХ. Гильзы опрессовываются вместе с изоляцией. Они применяются только для медных проводов.

Конструктивные особенности

  • Обычные гильзы с отверстием, классического вида.
  • Комбинированная модель из двух половинок.
  • Гильзы луженые и медные, имеющие в центре поперечную перегородку для обеспечения вставления равных частей проводов с обеих сторон гильзы. Это позволяет создать равное распределение тока.
  • Гильзы могут иметь одно отверстие с одной стороны, для соединения разветвляющей сети вставляются несколько проводов в одно отверстие.

Инструменты

  • Нож для снятия изоляции.
  • Бокорезы и пассатижи для отрезания провода.
  • Опрессовочные клещи классического типа, для ручного использования.
  • Мощные клещи с длинными ручками или с гидропрессом. Для соединения жил более 6 мм2.
  • Расходные материалы, изолента, термоусадка.

Порядок опрессовки проводов

  • Определяется способ соединения проводов: стык в стык, или с одной стороны гильзы.
  • Выбирается размер, материал гильзы и ее форма. Для медных проводов выбираются медные гильзы, для алюминиевых проводов – алюминиевые гильзы. Для разных проводов – комбинированные. Диаметр гильзы выбирается по сечению проводов.
  • Ножом снимается изоляция с обоих концов провода. Длина снятия определяется по глубине вставления в гильзу. Излишнее снятие изоляции не рекомендуется.
  • Зачищенные края провода вставляются в гильзу. Гильза устанавливается в опрессовочные клещи в соответствующую ячейку. Сжимаются рукоятки клещей. Обжатие делается по всей длине гильзы.
  • Контакты с обжатыми гильзами необходимо заизолировать. Можно воспользоваться термоусадочными материалами, применяя нагрев газовой горелкой. Также применяют изоляционную ленту или пластиковые наконечники.

Ошибки при опрессовке проводов

  • Основной ошибкой является неправильный подбор типа гильзы. Если она меньше, чем нужно, то провод может передавиться краем гильзы, что приведет к переламыванию сплющенной жилы. Если гильза оказалась большой, то надежность контакта станет хуже. При этом провода в гильзе будут лежать неплотно. С течением времени соединение нагреется, подгорит. В итоге нарушится контакт соединения проводов.
  • Подбор матриц и пуансонов для клещей осуществлен неправильно. Это приводит к подобному эффекту, что обуславливает также плохой контакт с вытекающими последствиями. Надо учитывать, что матрицы постепенно изнашиваются, их размеры нарушаются. Укорачивание гильзы недопустимо. Это снижает площадь контакта.
  • Опрессовка проводов гильзами проводится с помощью молотка и зубила. Это недопустимо с точки зрения правил опрессовки. В крайнем случае, когда нет возможности использовать нормальный инструмент, это может быть допущено. Но если имеются хорошие инструменты, то другой альтернативы не может быть.
Похожие темы:

Набор обжимных наконечников для многожильного провода. Обзор кабельных аксессуаров. Обжимные наконечники для провод

Периодически мне приходится пользоваться многожильными кабелями и даже некоторое время назад я делал обзор обжимного инструмента. Но вот к этому всему нужны и «расходники», т.е. собственно говоря наконечники, причем желательно не только разных диаметров, а и разных цветов, потому я и решил купить данный набор.

Вообще данный набор был куплен еще в конце прошлого года, стоил он тогда 14 долларов, а еще у меня завалялся последний купон 5/10, с которым в итоге вышло $8.99, что как по мне, довольно неплохо.
Справедливости ради, купил я его и как-то даже забыл что он у меня есть, но вот решил все таки написать.

Небольшое пояснение, для чего вообще надо обжимать многожильный провод.
Сам по себе многожильный провод удобен, но есть у него недостаток. Если надо зажать такой провод в клемнике, то со временем прижим может ослабнуть, а провод вырваться. Происходит такое чаще всего из-за деформаций провода, перелома отдельных жилок и т.п. Можно конечно перед монтажом залудить провод, превратив его в некое подобие моножилы, но припой со временем может немного усаживаться и в итоге мы опять получим плохой контакт, который будет греться тем самым еще больше размягчая припой.
Чтобы соединение было более надежным используют обжимные наконечники, они более прочные, не требуют паяльника для подготовки, а кроме того обычно помечены разноцветными изоляторами, что весьма удобно при монтаже.

Пришел набор в защитной пленке и дополнительном пакете, потому есть некоторая защита от того, чтобы не вылавливать мелкие наконечники по почтовому пакету.

На вид вполне аккуратная коробочка, отчасти из-за коробочки я также выбрал именно вариант набора, так как хранить все это добро в пакетиках не очень удобно, а так вышло «два в одном».

Спереди коробки присутствуют две защелки, а крышка крепится при помощи петель, а не имеет литую общую конструкцию, как это иногда бывает, за что от меня плюс производителю.

Весь набор рассортирован по 16 ячейкам разного размера в зависимости от размера и количества наконечников. Несколько штук все равно в процессе доставки перескочили на не предназначенные им места, что было быстро исправлено.

Всего в комплект входит 16 видов наконечников, общим количеством 2120 штук.
E0508 -22AWG — 0.5mm2 -(Orange) X 200pcs
E0508 -22AWG — 0.5mm2 -(White) X 200pcs
E7508 -20AWG — 0.75mm2 -(Blue) X 100pcs
E7508 -20AWG — 0.75mm2 -(Green) X 100pcs
E7508 -20AWG — 0.75mm2 -(Yellow) X 100pcs
E7508 -20AWG — 0.75mm2 -(Red) X 100pcs
E7508 -20AWG — 0.75mm2 -(White) X 100pcs
E7508 -20AWG — 0.75mm2 -(Black) X 100pcs
E1008 -18AWG — 1.0mm2 -(Yellow) X 200pcs
E1008 -18AWG — 1.0mm2 -(Red) X 200pcs
E1510 -16AWG — 1.5mm2 -(Red) X 200pcs
E1510 -16AWG — 1.5mm2 -(Black) X 200pcs
E2508 -14AWG — 2.5mm2 -(Red) X 150pcs
E2508 -14AWG — 2.5mm2 -(Blue) X 150pcs
E16-12 -5AWG — 16mm2 -(Green) X 10pcs
E16-12 -5AWG — 16mm2 — (Red) X 10pcs

Если не учитывать варианты цвета, то получается 6 размеров
E0508 22AWG 0.5mm2 X 400pcs
E7508 20AWG 0.75mm2 X 600pcs
E1008 18AWG 1.0mm2 X 400pcs
E1510 16AWG 1.5mm2 X 400pcs
E2508 14AWG 2.5mm2 X 300pcs
E16-12 5AWG 16mm2 X 20pcs

При этом наибольшее количество приходится на наконечники для кабеля сечением 0.75мм.кв.
Я чаще использую провода сечением 0.5, 0.75, 1.5 и 2.5мм.кв, потому и был выбран этот набор. В комплект также входят наконечники под провод 1.0 мм.кв, но их можно использовать с «эконом» вариантом провода 1.5 мм.кв.
Исключением пожалуй является размер 16 мм.кв, который был в наборе. Этот размер в данном случае мне вообще кажется нелогичным в данном случае, ведь есть куда как более распространенные в быту 4 и 6мм.кв, куда пихать 16…

Какой обзор обходится без измерений, да почти никакой и в этот раз я также не делал исключений.

Раз уж я заговорил о количестве, то не лишним будет проверить, насколько заявленное соответствует реальности. Конечно я не буду пересчитывать все что есть в коробке и немного упрощу себе задачу.
Для начала взвесил десяток самых мелких наконечников, а затем высыпал на весы все что было в ячейке. В итоге получилось 10.86/0.61х10=178. правда я потом перепроверил, оказалось что 10 штук весят не 0.61, а 0.59 и результат 184 штуки, что прочем ненамного больше.
Таким же образом проверил наконечники под кабель 0.75мм, вышло — 5.99/0.65х10=92 шт.

Я не стал проверять все ячейки, а взял еще пару, решив в конце просто примерно понять на сколько меня «обвесили».
Наконечники под 1.5мм провод — 18.83/1.04х10=181 шт.
Ну и 2.5мм — 18.71/1.37х10= 136 шт.

Можно было бы конечно списать все на некорректный подсчет, но я ради эксперимента пересчитал наконечники 2.5мм.кв и их вышло 137 шт при 136 расчетных и 150 заявленных. В общем на лицо недовес примерно 9-10%

И конечно размеры, сначала наружные.
1. 0.5 мм.кв
2. 0.75 мм.кв
3. 1.0 мм.кв

1. 1.5 мм.кв
2. 2.5 мм.кв
3. 16 мм.кв

Внутренние размеры. Из-за некоторой сложности измерения могут быть ошибки в сторону уменьшения, т.е. реальный размер больше.
1. 1.0 мм.кв
2. 1.5 мм.кв
3. 2.5 мм.кв
4. 16 мм.кв

Для небольшого теста я взял провода разного сечения и кримпер из этого обзора.

Так как сечение, указанное на проводе/кабеле не всегда соответствует действительности, то я просто подобрал провода с сечением наиболее близким к требуемому.
Обжимал по два наконечника одного размера с той лишь разницей, что для одного наконечника провод зачищал больше, для другого меньше, просто ради эксперимента.

Все наконечники обжались отлично, при этом я не скручивал предварительно жилы провода перед тем как надеть наконечник. Единственный провод, жилы которого пришлось предварительно немного скрутить, 2.5 мм.кв, остальные залезали и так.

Попытка сорвать наконечник с кабеля не увенчалась успехом, я лишь смог случайно стянуть с наконечника 2.5 мм изолятор. Кроме того один изолятор был найден в коробке.

Лично мне набор понравился, есть большой выбор наиболее ходовых размеров, довольно оптимальное количество и удобная коробка в комплекте.
Я не могу подтвердить, действительно ли наконечники медные. Если откусить наконечник с проводом, то на срезе цвет похож на цвет жил провода, кроме того наконечники не магнитятся.

Единственное нарекание к набору только в плане несоответствия заявленного и реального количества наконечников. Я выше писал, что по моим измерениям их примерно на 9-10% меньше, т.е. вместо 2120 штук реально имеем около 1900-1950.
Ну и небольшая придирка к тому, что зачем-то дали в комплекте 20 штук наконечников под провод сечением 16 мм.кв, лучше бы положили по паре десятков 4 и 6 мм.

На этом все, надеюсь что обзор был полезен.

Эту страницу нашли, когда искали:
набор зажимных концевиков на провод, наконечники klk на провод, обжимной концевик для провода, коннекторы под обжим 22 16, комплекты наконечников для электропроводов лучшие, наконечник под обжимку, диаметры мм 1.75, набор наконечников для проводов под обжимку. диаметры 0,5 0,75 1,5 1,75техническое описание, набор обжимных наконечников на 800 шт., обжимной разъем для кабельных наконечников, изолированный наконечник с наконечником шнура awg 22-10, большой набор обжимных наконечников с чехлом, концевики под обжим кабель кг 16, французская цветовая маркировка втулочных наконечников, можно ли делать перемычки из провода пв 3 2,5, штекерный наконечник 6,3 какой подойдет провод, что если не обжимать наконечники на провода, чем обжимать кабель для радиокабеля, набор наконечники для проводов под обжим, как обжимаются наконечники алюминиевые на проводе, соединение многожильных проводов гильзой, концевик для кабеля, как опрессовать 3 многожильных провода диаметром 1 миллиметр каждый, провод 2х0.75 опрессовка, оконцеватель провода 1mm, концевики для провода 0.75mm, концевики обжимные для проводов багратионовской, обжим наконечника кабеля распредкоробки, наборы наконечников для проводов под опрессовку, наконечники для проводов, обжимные наконечники, кабельные аксессуары, обжимные наконечники для проводов

Кабели для обжима с шестигранной головкой и v-образным отступом | Кабельные наконечники

Опубликовано 19 ноября 2018 г.

Кабельные наконечники и зажимы — методы обжима с шестигранной v-образной выемкой

Обжимные кабели

Thorne & Derrick International, базирующаяся в Великобритании, является ведущим поставщиком кабельных наконечников и связанных с ними обжимных инструментов для кабелей низкого, среднего и высокого напряжения и систем питания — в этой серии статей Клауке обсуждается теория и практика установки кабельных наконечников и соединителей компрессионного типа для использования с медными и алюминиевыми проводниками.

Кабельные наконечники и обжимные инструменты

Klauke используются монтажниками, линейными монтажниками, монтажниками и электриками для прокладки подземных кабелей и проводов воздушных линий в сетях электропередачи, передачи и распределения, включая системы низкого и высокого напряжения, 11 кВ-33 кВ.

➡ Загрузите каталог 2018 Klauke Cable Lugs и ознакомьтесь с полным ассортиментом инструментов для резки и опрессовки кабелей .

В этой статье мы рассматриваем как гексагональную обжимку , так и обжимку с отступом кабелей , включая следующие:

  • Шестигранный обжим: самый распространенный вид обжима кабельных наконечников и соединителей
  • Обжимные кромки с выемками, соответствующие традиционному профилю обжима электрического кабеля
  • Интенсивная обжимка с вдавливанием гарантирует прочное и «глубокое» соединение.
  • Четырехточечный обжим: преимущество заключается в способе приложения центральной силы и отсутствии необходимости в штампах для обжима.
  • Овальные зажимы Gastight используются преимущественно в агрессивных средах

➡ См. DIN Standard Cable Crimping для получения информации о соединении и заделке кабелей в соответствии с Немецкой национальной организацией по стандартизации — см. DIN 48083 для получения конкретной информации о наконечниках, наборах штампов и обжимных инструментах для концевой заделки кабеля с шестигранным сжатием.

Какой метод обжима кабеля правильный?

Отступ шестиугольника?

Типы кабельных зажимов и кабельные наконечники: краткий обзор.

Изначально тема обжима профилей кажется сложной; Электромонтажник сталкивается с рядом различных типов кабелей, для каждого из которых требуются разные кабельные наконечники или разъемы, а также профессиональный метод обжима и соответствующие обжимные инструменты.

Эта комбинация в зависимости от материала, конструкции и области применения требует использования правильного профиля обжима.

Ниже приводится обзор наиболее распространенных профилей обжима кабеля, с которыми электрик или специалист по соединению кабелей должны быть знакомы при обжиме медных или алюминиевых кабелей. :

Таблица профилей обжима кабеля

Кабельные наконечники для медных и алюминиевых кабелей

Шестигранные зажимы

Самый распространенный тип обжима для медных и алюминиевых кабелей, наконечников и соединителей. — это шестигранный обжим, поскольку этот профиль обжима подходит как для медных, так и для алюминиевых проводников.

Область применения, охватывающая шестигранный обжим, включает обжатие проводов согласно VDE-0295 категорий 2, 5 и 6 и обработку ненатяжных соединений алюминиевых кабелей с использованием алюминиевых сростков согласно DIN48201 (медные многожильные проводники) Часть 1 и алюминиевые тросы в соответствии с DIN EN 50182 (Жилы для воздушных линий — многожильные круглые жилы с концентрической сверткой).

Примечание

Стандарт DIN VDE 0295 VDE 0295: 1992-06 (проводники кабелей, провода и гибкие шнуры для силовых установок) отменен и заменен стандартом DIN EN 60228 VDE 0295: 2005-09 (проводники изолированных кабелей).

Шестигранный обжим подходит как для медных, так и для алюминиевых проводов. Преимущество заключается в том, что обжимной инструмент прикладывает постоянную центральную силу со всех сторон.

Преимущество гексагонального обжима заключается в том, что центральная сила прилагается последовательно со всех направлений и на большей площади во время операции обжима. Во время этой операции обжима отдельные жилы проводника равномерно сжимаются, предотвращая любые повреждения.

В результате получается прочное механическое соединение.Благодаря равномерному сжатию шестигранные обжимы также подходят для применения в концевых муфтах, соединениях и стыках кабелей среднего и высокого напряжения. Однако эти преимущества сталкиваются с некоторыми ограничениями.

Полное обжатие жил проволоки с помощью шестигранного обжима и стандартных обжимных матриц невозможно. Это означает, что стандартные шестиугольные обжимы не являются газонепроницаемыми (см. Газонепроницаемые овальные обжимы в конце этой статьи).

Поэтому следует учитывать, что для профессионального гексагонального обжима требуются обжимные матрицы, которые точно соответствуют материалу (алюминий или медь) и размерам (площадь поперечного сечения и конструкция проводника).

Шестигранный обжим — тип DIN

Медь и алюминий

Шестигранный обжим

различается в двух версиях: один относится к стандартному шестиугольному обжиму в соответствии с DIN 48083 часть 4 , а другой — к шестигранному обжиму производителя. Стандартизированный шестигранный обжим позволяет обжимать кабельные наконечники и соединители согласно DIN 46235 сертифицированными обжимными матрицами согласно DIN 48083, часть 4.

DIN 46235 определяет области применения, размеры и маркировку зажимных кабельных наконечников — зажимные кабельные наконечники по стандарту DIN 46235 могут использоваться для одножильных, многожильных и сверхтонких многопроволочных проводов.

Стандартизированный шестигранный обжим позволяет обжимать кабельные наконечники и соединители согласно DIN 46235 сертифицированными обжимными матрицами согласно DIN 48083, часть 4.

Маркировка на кабельных наконечниках DIN содержит важную информацию о производителе, размерах и конструкции кабельных наконечников. Эта маркировка указывает, например, какие обжимные инструменты и обжимные матрицы необходимо использовать для обжима, соответствующего стандарту DIN. Это обозначение находится рядом с маркировкой производителя.

Например, «KL 18…» означает KL: производитель (в данном случае Klauke), а 18 — код матрицы.Правильный код матрицы — это условие профессионального обжима по DIN: обжимные матрицы, используемые в обжимном инструменте, должны соответствовать коду матрицы, указанному на кабельном наконечнике. Зеркальное отображение кода штампа можно увидеть на поверхности обжимных штампов. После операции обжима контрольный код матрицы можно увидеть на цилиндре кабельного наконечника как часть видимой и записываемой процедуры контроля качества.

Код матрицы приблизительно соответствует диаметру трубки кабельного наконечника.

Диапазон медных наконечников составляет примерно от 6 до 58, что соответствует поперечному сечению от 6 до 1000 квадратных метров.Шестигранные опрессовочные матрицы согласно DIN 48083, часть 4, для алюминиевых наконечников и соединителей описаны в соответствии с размерами трубок наконечников согласно DIN 46239 и соединителями согласно DIN 46267, часть 2 (Неустойчивые компрессионные соединения для медных проводников).

LV Lugs & Connectors — полный ассортимент медных обжимных соединителей, подходящих для использования с соединениями и концевыми муфтами для кабелей низкого напряжения | Кабельные наконечники | Соединители для сращивания кабелей | Алюминиевые проушины | Алюминиевые соединения | Биметаллические кабельные наконечники

Альтернатива

Помимо стандартных шестигранных опрессовок DIN, опрессовка меди и, в частности, типов кабелей согласно VDE 0295, классификация 2 (проводники кабелей, провода и гибкие шнуры для силовой установки) также позволяет использовать шестигранный обжим, связанный с производством.

Престижные производители, такие как Klauke, предоставляют шестиугольные обжимные штампы, испытанные и утвержденные в соответствии с IEC 1238 (Компрессионные и механические разъемы для силовых кабелей с медными или алюминиевыми проводниками — Часть 1: Методы испытаний и требования) для обжима стандартных медных кабельных наконечников в соответствии с BS EN 13600 ( Медь и медные сплавы — бесшовные медные трубы для электрических целей). По коммерческим причинам такие кабельные наконечники часто используются в шкафах управления и переключателях. Несмотря на снижение затрат, качество кабельной заделки не снижается.

Важно: Использование связанных с производителем обжимных матриц и кабельных наконечников не контролируется с помощью кодов матриц. Вместо этого это больше зависит от поперечного сечения используемого кабеля, указанного в квадратных миллиметрах, кабельного наконечника и ссылки на матрицу. Размер квадрата в миллиметрах нанесен зеркально на обжимной поверхности обжимных матриц.

Каждый производитель несет ответственность за электрическую и механическую прочность соединений, опрессованных собственными инструментами. Поскольку безопасный и профессиональный обжим зависит от точного подбора подходящих обжимных штампов к кабельным наконечникам, Клауке всегда рекомендует использовать одобренные производителем обжимные инструменты.

Проверено и протестировано — наконечники для обжима с вдавливанием

Обжим с выемкой представляет собой самый старый профиль электрического обжима. Этот обжимной профиль подходит исключительно для обработки меди и часто используется в панелях управления и распределительных шкафах, работающих в диапазоне 1000 В.

Допустимый диапазон кабелей включает многопроволочные жилы согласно VDE 0295 Классификация 2, а также тонкопроволочные и уплотненные проводники согласно Классу 5 и 6 кв. Мм до 400 кв. Мм. Эти проводники можно обрабатывать с помощью трубчатых кабельных наконечников серий R и F.

Обычно используются два разных типа обжима с вдавливанием: W-профиль для поперечного сечения от 0,5 до 16 кв. Мм и классический обжим с одним отступом для поперечного сечения от 6 до 240 кв.

Обжимные инструменты

Klauke позволяют выполнять обжим сечений до 400 кв. Мм.

Характеристики обеих версий идентичны: зубчатые обжимы — это всегда специальные операции обжима, особенно необходимые для тонких многожильных и уплотненных проводов для обеспечения постоянного соединения.

Отступ (боковой отступ) — это всегда специальные обжимные устройства, которые в основном используются для обжима тонких многожильных и уплотненных проводов для обеспечения прочного соединения. Применяемые профили обжима зависят от сечения жилы и типа кабельного наконечника.

Реальным преимуществом обжима с вдавливанием является простая операция и процедура, для которых можно использовать обычно ручной обжимной инструмент. Применяемый профиль обжима зависит от поперечного сечения используемых кабелей, кабельных наконечников и соединителей.

Поскольку обжим с выемкой не является стандартизированным обжимом, необходимо использовать только высококачественные материалы и инструменты, одобренные в соответствии с IEC 1238, от одного производителя.

Только в этом случае электрик будет защищен с помощью кабельных наконечников, соединителей и инструментов, которые подходят друг другу и обеспечивают и гарантируют безопасное соединение.

медь и изоляционные материалы

Обжимные кромки

Обжимные зажимы

были специально разработаны для обработки соединений кабельных наконечников в соответствии с DIN 46234 и разъемов в соответствии с DIN 46341 часть 1, форма A + B, которые, в свою очередь, подходят для проводов, соответствующих классам 2, 5 и 6 VDE 0295.

Кабельные наконечники и соединители, соответствующие этим стандартам, имеют особенно большой внешний диаметр, что позволяет без проблем принимать все типы кабелей.

Обжим с сильным вдавливанием гарантирует, что, несмотря на большой внешний диаметр, достигается длительный и «глубокий» обжим.

Класс 1 круглый одножильный (rs) проводник (широко известный как одножильный провод. Класс 2 круглый многопроволочный (rm) проводник. Class 5 тонкопроволочный провод 5 (обычно известный как гибкий провод. Класс 6 Сверхтонкопроволочный провод 6 (широко известный как сверхгибкий проводник.

Допустимое поперечное сечение составляет от 0,5 до 240 кв. Мм. Обжим с выемкой также подходит для кабельных наконечников Klauke F-типа размером от 10 до 300 кв.м.

Кабельные наконечники

F-типа имеют воронкообразную трубку большего диаметра, позволяющую принимать тонкопроволочные и уплотненные кабели в соответствии с классификацией 5 и 6 VDE 0295 без разделения.

Обжим с выемкой также подходит для обжима предварительно изолированных клемм в соответствии с DIN 46234 там, где обжим пробивает изоляцию кабеля.Чтобы избежать повреждения изоляции во время операции обжима кабеля, обязательно использовать кабельные наконечники только с высококачественной изоляцией и соответствующими профилями обжима.

Интенсивный обжим с вдавливанием гарантируется только при использовании подходящих материалов, несмотря на большой внешний диаметр, постоянное и «глубокое» соединение будет достигнуто.

Выемка и боковая выемка также являются нестандартными типами обжима, но также могут использоваться для стандартных кабельных наконечников, таких как клеммы, в соответствии со стандартом DIN 46234.По этой причине здесь также важно использовать обжимные инструменты и материалы от одного качественного производителя. Неправильно подобранные материалы оказываются в невыгодном положении из-за чрезмерных нагрузок, возникающих во время использования. После потери одной жилы механические и электрические сбои в соединении могут стать неизбежными, что приведет к отказу кабеля.

Кабельные наконечники с высококачественной изоляцией и соответствующими профилями обжима гарантируют, что изоляция не будет повреждена во время операции обжима кабеля.

Матрицы не требуются — четырехточечный обжим кабеля

Четырехточечный обжим происходит из США и используется в основном в панелях и распределительных шкафах до 1000 В. Они также используются в других электрических соединениях, например, в системах привода локомотивов, где этот тип обжима обеспечивает идеальное решение для заделки кабеля.

Этот обжимной профиль подходит для кабельных наконечников и соединителей размером от 10 до 300 кв. Мм в сочетании с кабелями согласно VDE 0295, классификация 2, 5 и 6.

Четырехточечный обжим подходит для кабельных наконечников и соединителей с поперечным сечением от 10 кв. Мм
до 300 кв. Мм в сочетании с кабелями типов согласно VDE 0295, классификация 2, 5 и 6.

Внимание: Использование с предварительно изолированными кабельными наконечниками и разъемами не допускается. Преимущество перед простым обжимом с вдавливанием заключается в том, как прикладывается центральная сила, и в том, что обжимные матрицы не требуются. Это означает, что с помощью всего одного обжимного инструмента можно обрабатывать все вышеупомянутые поперечные сечения.Качество обжима зависит исключительно от силы и качества используемого обжимного инструмента.

Овальные обжимные проушины Gastight

Овальные зажимы Gastight используются преимущественно в автомобильной промышленности и в агрессивных средах, таких как сельское хозяйство или химическая промышленность с потенциально взрывоопасной атмосферой, характеризующейся горючими газами во взрывоопасных зонах. Газонепроницаемое концевое соединение кабеля означает, что и проводник, и кабельный наконечник или соединитель уплотнены вместе настолько плотно, что не существует заметного зазора для предотвращения миграции газа.

Газонепроницаемые овальные кабельные зажимы обеспечивают постоянное соединение и электрическую проводимость. Попадание жидкости или газа невозможно при нормальных атмосферных условиях. Предотвращается окисление отдельных гофрированных прядей и предотвращается повышение сопротивления.

Это означает, что попадание жидкости или газообразной среды невозможно при нормальных атмосферных условиях. Предотвращается окисление отдельных гофрированных прядей и предотвращается повышение сопротивления.

По этой причине газонепроницаемые овальные зажимы обеспечивают надежное соединение кабеля и хорошую электропроводность.

Газонепроницаемость соединения можно проверить, осмотрев полированное поперечное сечение кабельного наконечника. Нет ограничений на определенные типы кабелей; поэтому все типы проводов подходят для газонепроницаемой обжимки овальных кабелей.

Для соответствия высоким техническим требованиям к газонепроницаемым соединениям абсолютно необходимо использовать только высококачественные фирменные обжимные инструменты и соединительный материал.

HV Lugs & Connectors — полный ассортимент медных обжимных соединителей, подходящих для использования с соединениями и концевыми муфтами для кабелей среднего / высокого напряжения | Кабельные наконечники | Проушины трансформатора | Проушины с 2 отверстиями | Штекерные соединители | Сквозные соединители | 11кВ 33кВ

Внешний вид: Какой профиль обжима подойдет для профессионального решения?

Для обеспечения надежных обжимных соединений требуются специальные операции обжима.В нашем следующем выпуске мы подробно расскажем о различных профилях обжима и объясним, что необходимо соблюдать для получения профессиональных высококачественных соединений, стыков и заделок кабелей.

Дополнительная литература

Просмотрите другие блоги этой серии статей о кабельных наконечниках, обжимных кабелях и инструментах:

Кабельные наконечники — применения и стандарты обжима

Медные кабельные наконечники для специального применения

Обжим кабеля с отступом — преимущества и ограничения

Кабельные наконечники и обжим с использованием метода шестигранного обжима

Стандарт DIN — обжим и сжатие алюминиевых кабельных наконечников и соединителей

Медь и алюминий — опрессовка кабелей CU-AL

Обжимные инструменты с электрическим приводом для больших объемов работ

Аксессуары для кабелей низкого и среднего напряжения и электрооборудование подстанций

Thorne & Derrick — специализированные дистрибьюторы ведущих производителей кабельных аксессуаров, оборудования для соединения и установки .

LV MV HV кабельная арматура, используемая для соединения, концевой заделки, соединения, зажима и уплотнения силовых кабелей к подстанциям с воздушной и газовой изоляцией, трансформаторам, распределительным устройствам и сетям воздушных линий.

Наведите указатель мыши на Interactive Logo Grid , чтобы узнать больше об ассортименте нашей продукции.

LV 600 / 1000V MV 11kV 33kV HV 66kV 132kV

Оборудование для электробезопасности подстанций и воздушных линий

Изготовлено CATU Electrical для обеспечения безопасного строительства, обслуживания и ремонта подземных кабелей и сетей воздушных линий до сверхвысокого напряжения (400 кВ).

  T&D - КАБЕЛИ ♦ СОЕДИНЕНИЯ ♦ РАЗЪЕМЫ ♦ СОЕДИНИТЕЛИ ♦ ВВОДЫ ♦ ЗАГЛУШКИ ♦ ЗАЖИМЫ И ЗАГЛУШКИ ♦ КАНАЛ ♦ УПЛОТНЕНИЯ ♦ ARC FLASH PPE
ЗАЗЕМЛЕНИЕ ♦ ПИТАТЕЛЬНЫЕ СТОЛБЫ ♦ ИНСТРУМЕНТЫ ДЛЯ СОЕДИНЕНИЙ ♦ ИНСТРУМЕНТЫ ДЛЯ РЕЗКИ И ОБРЕЗКИ КАБЕЛЯ ♦ ХОЛОДНАЯ УСАДКА ♦ ТЕПЛОВАЯ УСАДКА ♦ ПРЕДОХРАНИТЕЛИ


Дополнительная литература

Обжимные кабели для системы питания 12 В — Sprinter Adventure Van

Чтобы собрать вашу 12-вольтовую систему питания, вы должны соединить кабелями ваши батареи, инвертор, солнечное зарядное устройство, предохранители, реле, переключатели и шины.У большинства этих устройств есть шпильки и болты для соединений, а это значит, что вам потребуются кабельные наконечники, чтобы прикрепить провода к предметам.

Теперь кабельные наконечники для кабелей 18 или даже 10 калибра легко обжимать. На YouTube есть действительно отличное очень подробное видео, в котором объясняется, как правильно и неправильно обжимать кабель такого типа.

Настоящая проблема возникает, когда вы работаете с кабелями калибра 2, 0 или даже 4/0.

Что за возня с опрессовкой?

Плохой обжим может быть опасен.Если провод не удерживается на месте должным образом, он может отсоединиться от наконечника. Это останавливает работу, но также может привести к короткому замыканию компонентов. Если кабель аккумулятора отсоединится, это может вызвать большие искры и вызвать возгорание.

Даже крепкий обжим может оказаться недостаточно хорошим. Кабели рассчитаны на пропускание определенного количества тока. Вот почему вам нужны большие толстые кабели для подключения батарей (по которым проходит весь ток, используемый в системе), а не для светодиодных световых кабелей (которые пропускают ток, достаточный для зажигания очень эффективного светодиода).Если наконечник не прижат к кабелю должным образом, у него может не хватить площади контакта. Это все равно, что вставить кусок тонкого кабеля в середину толстого кабеля. Тонкая деталь нагревается из-за сопротивления, которое нарастает, когда ток пытается протиснуться через тонкую секцию.

Хороший обжим сжимает все медные жилы в кабеле, чтобы не было воздушного зазора между ними и внутренней стенкой наконечника. Таким образом обеспечивается постоянный контакт между кабелем и наконечником и исключается возможность образования горячих точек из-за электрического сопротивления внутри кабеля.Вот видео производителя инструмента, в котором объясняется разница между хорошим и плохим обжатием больших кабелей.

Какие типы кабелей использовать при переоборудовании фургона

Лучшим кабелем для этого типа использования является кабель аккумулятора или сварочный кабель. Он более гибкий, потому что внутри у него несколько жил, а не несколько толстых проводов. Кабель 4/0 может иметь до 250 отдельных медных жил, скрученных вместе.

Эти несколько тонких жил сжимаются друг с другом намного лучше, чем несколько толстых проволок.Вот контраст между сварочным кабелем 2 AWG и каким-то кабелем 2 AWG 120 В, который у меня лежал.

Обратите внимание, сколько жил сварочного кабеля по сравнению с кабелем на 120 В. Вы можете увидеть, как наконечник будет лучше контактировать со сварочным кабелем по сравнению с обычным кабелем.

Чтобы аккуратно прорезать этот материал, вам понадобится подходящий инструмент для троса. Если грызть его плоскогубцами, конец не будет чистым. Купили резак для кабеля с храповым механизмом. Он действительно аккуратно прорезает даже медный кабель 4/0, если вы крепко держите кабель одной рукой.Резак не требует слишком больших усилий благодаря храповому механизму.

ПРЕДУПРЕЖДЕНИЕ : Есть много удивительно дешевых кабелей. Будьте очень осторожны. Медь стоит денег. Если кабель выглядит дешевым (особенно если он рекламируется для использования в автомобильной аудиосистеме), то, вероятно, он не медный. Вместо этого его можно было бы назвать CCA или Copper Clad. Буква «А» означает алюминий.

Это алюминиевая проволока с тонким слоем меди поверх. Он похож на медь, но меньше весит и не такой хороший проводник.Он будет иметь большее сопротивление, чем медный провод аналогичного размера. Алюминий также более хрупкий, поэтому провода внутри кабеля с большей вероятностью со временем сломаются. Это еще больше увеличивает сопротивление. Держитесь подальше от CCA.

Нельзя делать наконечники из старой медной трубы

На YouTube есть видео, где люди вынимают из мусора старые куски медной трубы и растирают их в тисках, превращая их в кабельные наконечники.

Сравните и сравните с ушками, купленными в магазине. Правильно изготовленные проушины изготавливаются из меди, толщина которой соответствует размеру проушины.Они имеют расширяющийся конец, чтобы облегчить вставку кабеля. Часто в них есть смотровое отверстие, чтобы вы могли проверить, полностью ли вставлен кабель в наконечник. Многие наконечники также имеют слой олова поверх меди для предотвращения коррозии.

Мы остались довольны ушками марки TEMCO. В них хорошее соотношение цены и качества.

Да, ушки дорогие. Я не думаю, что это место, где стоит удешевлять металл, который вы нашли в мусорном контейнере, а затем согнули, чтобы придать ему форму.

Прижимать наконечники к кабелю (время круто)

Чтобы проушины были хорошо сжаты, вам понадобится обжимной пресс. До недавнего времени вам приходилось либо платить специализированному магазину, чтобы сделать обжимные устройства для вас, либо вы в значительной степени ограничивались молотковым обжимом. Вы все еще можете купить их менее чем за 20 долларов. Эти штуки оставляют на краю наконечника небольшую вмятину, которая теоретически закрывает его настолько, чтобы удерживать кабель на месте. Они не создают герметичного «холодного шва», потому что не сжимают весь наконечник и пучок кабелей.

Теперь вы можете купить гидравлический обжимной пресс, который идеально подходит для домашнего использования на Amazon, менее чем за 50 долларов (цена колеблется — посмотрите на сайте, если она превышает 50 долларов, когда вы нажимаете на ссылку).

Эта конкретная модель имеет сменные матрицы для кабелей разных размеров. Матрицы метрические, поэтому вам также понадобится таблица преобразования. Это позволяет увидеть, какая матрица наиболее точно соответствует имеющемуся у вас кабелю. Стоит измерить кабель напрямую, потому что то, что напечатано снаружи, не всегда соответствует толщине меди на внутренней стороне.

Конечно, вы все равно можете полностью испортить обжимное соединение даже с помощью гидравлического обжимного устройства, но, по крайней мере, у вас есть гораздо больше возможностей добиться успеха!

Последние штрихи: термоусадка для внутреннего диаметра кабеля и дополнительная разгрузка от натяжения

Добавление слоя термоусадки снаружи соединения служит трем целям.

  • Придает дополнительную прочность обжатому выступу.
  • Помогает идентифицировать положительный и нейтральный кабели.
  • Пожалуй, самое главное, он изолирует конец кабеля.

Термоусадка — еще одна вещь, доступная в разных ценовых категориях. У хороших вещей есть клей внутри. Он образует непроницаемое для жидкости уплотнение вокруг всего кабеля и сжимается, когда вы его нагреваете, чтобы сжать трубку над кабелем. Этот материал часто называют «двойной стенкой» или «клеевым покрытием». К этой категории относится большинство термоусадочных трубок для судостроения.

При покупке термоусадочной трубки ее размер указан как диаметр в растянутом состоянии (до усадки). Производитель также указывает коэффициент усадки, например 2: 1 или 3: 1.Трубка 2: 1 диаметром 1 дюйм после усадки станет шириной 1/2 дюйма. Это поможет вам решить, какой размер вам нужен для каждого типа кабеля.

Если вы тратите хорошие деньги на термоусадочную трубку, также имеет смысл использовать тепловой пистолет, а не полагаться на зажигалку для нагрева трубки. Нам очень понравилась тепловая пушка DeWalt D26950. Есть и более дешевые, но этот нам очень надежно послужил.

Потратьте деньги, оно того стоит.

К тому времени, когда вы закончите переоборудование фургона, вы обжмете много кабелей.На фото ниже я насчитал 16 обжимов для толстых кабелей и 12 обжимов для тонких кабелей.

Распределительная панель постоянного тока и все розетки и устройства на 120 и 12 В в автомобиле также имеют обжимки на обоих концах каждого кабеля. Всего несколько сотен.

Процесс обжатия кабеля может быть либо настоящей головной болью, либо прекрасной возможностью использовать классные инструменты. Тебе решать!

Связанные

Концы, наконечники и инструменты для обжима аккумуляторных кабелей

Аккумуляторные кабели — и — аксессуары

Наконечники кабеля аккумулятора, наконечники для обжима, наконечники аккумулятора, наконечники кабеля, концы кабеля аккумулятора, устройство для обжима наконечников аккумулятора, устройство для обжима кабеля аккумулятора, устройство для обжима клемм аккумулятора… В Del City есть все! Выбор концов кабеля аккумулятора, наконечников, обжима кабеля аккумулятора и обжима клемм аккумулятора вместе создают безопасное и надежное соединение.Концы кабеля аккумулятора и устройство для обжима кабеля аккумулятора также обеспечивают долговечность. Наконечники кабеля аккумулятора, также известные как наконечники аккумулятора или концы кабеля, являются основной точкой соединения между кабелем аккумулятора и системой аккумуляторов. Концы кабеля аккумулятора или наконечники кабеля аккумулятора предлагаются в широком диапазоне материалов, характеристик, размеров и размеров шпилек. Стандартный обжим клемм аккумулятора или обжим кабеля аккумулятора может завершить эту работу.

Стандартные медные наконечники используются для приложений большего диаметра, а луженые наконечники также доступны для дополнительной защиты в суровых условиях.Оба конца кабеля аккумулятора можно закрепить с помощью обжимного инструмента для аккумулятора или обжима клемм аккумулятора. Для более прочного и толстого соединения идеально подходят усиленные аккумуляторные наконечники. Они обеспечивают максимальное напряжение и могут быть защищены с помощью обжима аккумуляторных наконечников. Наконечники для обжима и опрессовки обеспечивают полный обзор провода или кабеля. Эти концы кабеля увеличивают пропускную способность по току. Антиротационные наконечники аккумулятора идеально подходят для универсальности и в различных положениях для концов кабеля аккумулятора.Инструмент для обжима клемм аккумулятора срезает и обжимает клеммы аккумулятора на специальном изолированном кабеле аккумулятора. Del City может помочь вам выбрать устройство для обжима кабеля аккумулятора или устройства для обжима клемм аккумулятора в соответствии с вашими потребностями. В магазине Del City можно приобрести кабельные наконечники, наконечники для обжима, концы кабеля аккумулятора, устройство для обжима кабеля аккумулятора и многое другое!

Наконечники кабеля аккумулятора, наконечники для обжима, наконечники аккумулятора, наконечники кабеля, наконечники кабеля аккумулятора, устройство для обжима наконечников аккумулятора, устройство для обжима кабеля аккумулятора, устройство для обжима клемм аккумулятора… В Del City есть все! Выбор концов кабеля аккумулятора, наконечников, обжима кабеля аккумулятора и обжима клемм аккумулятора вместе создают безопасное и надежное соединение.Концы кабеля аккумулятора и устройство для обжима кабеля аккумулятора также обеспечивают долговечность. Наконечники кабеля аккумулятора, также известные как наконечники аккумулятора или концы кабеля, являются основной точкой соединения между кабелем аккумулятора и системой аккумуляторов. Концы кабеля аккумулятора или наконечники кабеля аккумулятора предлагаются в широком диапазоне материалов, характеристик, размеров и размеров шпилек. Стандартный обжим клемм аккумулятора или обжим кабеля аккумулятора может завершить эту работу.

Стандартные медные наконечники используются для приложений большего диаметра, а луженые наконечники также доступны для дополнительной защиты в суровых условиях.Оба конца кабеля аккумулятора можно закрепить с помощью обжимного инструмента для аккумулятора или обжима клемм аккумулятора. Для более прочного и толстого соединения идеально подходят усиленные аккумуляторные наконечники. Они обеспечивают максимальное напряжение и могут быть защищены с помощью обжима аккумуляторных наконечников. Наконечники для обжима и опрессовки обеспечивают полный обзор провода или кабеля. Эти концы кабеля увеличивают пропускную способность по току. Антиротационные наконечники аккумулятора идеально подходят для универсальности и в различных положениях для концов кабеля аккумулятора.Инструмент для обжима клемм аккумулятора срезает и обжимает клеммы аккумулятора на специальном изолированном кабеле аккумулятора. Del City может помочь вам выбрать устройство для обжима кабеля аккумулятора или устройства для обжима клемм аккумулятора в соответствии с вашими потребностями. В магазине Del City можно приобрести кабельные наконечники, наконечники для обжима, концы кабеля аккумулятора, устройство для обжима кабеля аккумулятора и многое другое!

Инструменты для обжима кабеля аккумулятора

Медные компрессионные соединения

Медные обжимные наконечники для тяжелых условий эксплуатации

Антиротационные наконечники для обжима

Клеммы линейных аккумуляторов с защитой от вращения

Уплотнительные гайки с толстыми стенками

Обжим кабеля — Передовой опыт — BS7609 — Кабельные компоненты ETS

Обжим кабеля — это больше, чем просто прикрепление наконечника к проводнику.Стандарт BS7609 подчеркивает практические правила установки и проверки неизолированных компрессионных и механических соединителей для силовых кабелей с медными или алюминиевыми проводниками.

Целью данного свода правил является предоставление рекомендаций производителям и подрядчикам по электротехнике, которые используют компрессионные соединители и клеммы для обеспечения безопасной, последовательной и эффективной заделки кабелей в соответствии с передовой инженерной практикой.

Следующие шаги содержат простые инструкции о том, как прижать кабельный наконечник к BS7609.

Как выполнить идеальный обжим?

1. Выберите поставщика, который предоставит инструменты для обжима, наборы штампов и кабельные наконечники, которые совместимы и предназначены для совместной работы, чтобы обеспечить оптимальные характеристики обжима.

2. Каждый наконечник / вывод должен иметь маркировку, четко обозначенную на ладони или корпусе, что позволяет пользователю легко проверить, что это правильный размер и тип для проводника, на котором он будет использоваться. Обжимной наконечник также должен иметь название или логотип производителя, позволяющие использовать правильный набор инструментов и штампов, которые можно выбрать из опубликованных ими схем выбора штампов.

3. Подготовьте алюминиевый или медный провод к обжиму, сняв изоляцию на длину, равную длине корпуса наконечника. Это гарантирует, что изоляция не может попасть в цилиндр проушины при сборке.

4. Вставьте провод в корпус клеммы. Если возможно, используйте смотровое отверстие, чтобы проверить, полностью ли вставлен провод.

5. Выполняйте обжим, обращая особое внимание на положение штампа на цилиндре и, если требуется несколько действий сжатия, в какой последовательности они должны выполняться.При использовании гидравлического обжимного инструмента крайне важно убедиться, что правильный инструмент используется с совместимым штампом. Также необходимо следить за тем, чтобы инструмент был в хорошем состоянии, работал должным образом и имел актуальный сертификат калибровки. Более подробную информацию можно найти в нашем руководстве по обслуживанию гидравлического инструмента.

6. После выполнения обжима (обжима) проверьте завершенную заделку на:

a) В стволе нет изоляции

b) Проверьте смотровое отверстие, чтобы убедиться, что проводник полностью вставлен.

c) Чрезмерное обжатие — убедитесь, что цилиндр не чрезмерно обжат, что приводит к чрезмерной нагрузке на проводник и возникновению заусенцев или заусенцев на наконечнике.

d) Недостаточно обжатия — Между жилками проводника не должно быть воздушных пустот.Они должны быть плотно уплотнены для обеспечения максимальной производительности

Проушины с обжимом и снизу

На изображении ниже показан выступ с обжимом (слева) и выступ с обжимом (справа). Обе эти неправильно обжатые клеммы могут вызвать перегрев и, в конечном итоге, привести к отказу оконечной нагрузки или возгоранию. Изогнутый выступ легко идентифицируется по «ушкам» или «крыльям», образованным на корпусе терминала. Обжимной наконечник можно определить при осмотре наконечника и проводов.

Проушина под обжим
Обжимной выступ

Для получения дополнительной информации о нашем ассортименте гидравлических и аккумуляторных обжимных инструментов, пожалуйста, свяжитесь с нашим отделом инструментов.

Если вы нашли эту статью полезной или интересной, поделитесь ею!

Обжимные медные кабельные наконечники Обжимные медные кабельные наконечники | Arc-Zone.com [LEN-L-]

Обжимной кабельный наконечник (выберите размер провода в раскрывающемся меню вверху)

Медные кабельные наконечники с проушинами из прецизионных медных трубок. У них есть удлиненный корпус, который позволяет легко паять или прикреплять насадки или опрессовки. Отверстия под шпильки сделаны специально для кабелей сварочных аппаратов / силовых кабелей, морских судов, электромобилей, жилых автофургонов и солнечных батарей. Расширяющиеся концы позволяют легко вставить многожильный медный кабель в наконечник для надежного положительного соединения.

Номер детали Емкость кабеля Отверстие под шпильку Внутренний диаметр ствола Вес на 100
LEN-L-8 (06980) # 12-14 (3-2 мм²) 13/64 дюйма (5,16 мм) .185 «(4,7 мм) 1,1 фунта (0,42 кг)
LEN-L-6 (06985) # 8-10 (10-6 мм²) 13/64 «(5.16 мм) . 232 дюйма (6 мм) 1,3 фунта (0,53 кг)
ЛЕН-Л-4 (06990) # 6-8 (16-10 мм²) 21/64 дюйма (8,3 мм) . 286 «(7,3 мм) 1,9 фунта (78 кг)
ЛЕН-Л-2 (06995) # 4-6 (25-16 мм²) 21/64 дюйма (8,3 мм) .336 «(8,5 мм) 2,8 фунта (1,2 кг)
LEN-L-26 (07005) # 2-6 (35-16 мм²) 21/64 «(8.3 мм) .344 дюйма (8,7 мм) 4,0 фунта (1,7 кг)
ЛЕН-1 (07000) # 2-6 (35-16 мм²) 17/32 дюйма (13,5 мм) ,360 дюйма (9,0 мм) 4,7 фунта (2,1 кг)
ЛЕН-12 (07010) # 1-2 (50-35 мм²) 17/32 дюйма (13,5 мм) .402 дюйма (10,2 мм) 2,2 кг (5,0 фунта)
LEN-L-1020 (07020) 1 / 0-2 / 0 (50-70 мм²) 17/32 «(13.5 мм) .495 дюйма (12,6 мм) 10 фунтов (4,3 кг)
LEN-L1020-5 / 16 (07021) 1 / 0-2 / 0 (50-70 мм²) 21/64 дюйма (8,3 мм) .495 дюйма (12,6 мм) 10 фунтов (4,3 кг)
ЛЕН-3040 (07030) 3 / 0-4 / 0 (70-95 мм²) 17/32 дюйма (13,5 мм) . 620 дюймов (15,7 мм) 14 фунтов (6,3 кг)

Цена и продажа отдельно.

Обжимной инструмент, инструмент для обжима клемм и кабельных наконечников Инструмент для обжима

При выполнении соединений с вашими проводами и кабелями необходимо выбрать правильные клеммы, типы и размер проводов, а также используемые разъемы. Также важно проверить, правильно ли он подключен. В современных соединениях простого присоединения зачищенного провода недостаточно, и здесь используется обжимной инструмент .

Как производитель обжимного инструмента, позвольте мне посоветовать вам выбрать правильный инструмент:

Что такое обжимной инструмент?

A Обжимной инструмент — это устройство, которое помогает соединять металлический разъем и провод или кабель.Он используется для обжима разъема, деформируя его цилиндр, который обеспечивает надежное соединение проводов с помощью медных проводов.

Это помогает удерживать медные провода и предотвращает их разветвление при подключении к разъему или клемме. Это также отличный инструмент, позволяющий убедиться, что ваше соединение будет иметь 100% -ный контакт.

Обжимной инструмент также может быть разных типов, что соответствует вашим потребностям в соединениях проводов. Он также доступен в различных размерах, которые могут соответствовать размеру проводов и соединителей, которые необходимо обжать.

Кроме этого, также доступен другой обжимной инструмент с матрицами, который предоставляет вам другой набор матриц, соответствующий группам кабелей, которые вы используете, начиная с калибра провода 0,25 мм.

ТИПЫ ОБЖИМНЫХ ИНСТРУМЕНТОВ

Ниже приведены типы обжимных инструментов, предназначенных для их обжима:

Обжимной инструмент с храповым механизмом

Инструмент для обжима проводов с храповым механизмом имеет тип инструмента для обжима провода. встроенный храповик.Эта функция помогает предотвратить открывание губок обжимного инструмента во время обжима наконечников или разъемов и упрощает обжим.

После обжима храповик освободит свой фиксатор, если будет приложено достаточное давление. Это позволяет определить, хорошо вы обжали разъемы или нет.

Это более безопасный процесс обжима, чем обычные плоскогубцы, который не гарантирует правильного обжатия соединения. Неправильное обжатие приведет к образованию воздушных пробок на обжатом проводе, что может вызвать эрозию, или неплотный обжим провода может вызвать сбои в проводке.

Инструмент для обжима проводов с храповым механизмом

Как выбрать правильный тип устройства для обжима проводов с храповым механизмом?

Щипцы для обжима проволоки с храповым механизмом бывают разных типов.

У каждого устройства для обжима проводов различается, какой обжимной инструмент вы должны использовать, в зависимости от типа его клемм и указывается, какой правильный профиль обжима вам следует использовать. Также следует учитывать следующее при выборе правильного обжимного инструмента.

a.) Изолированный зажим

b) неизолированный зажим

c.) устройство для обжима клемм

d.) устройство для обжима открытых цилиндров

В простом объяснении этот рисунок показывает, какой профиль обжима требуется для каждого типа клемм.

Справочная таблица профилей обжима

Также важно знать калибр провода и профиль обжима каждого терминала, который вы будете использовать. Это позволит вам легко узнать, как обжимать соединение и какой обжимной инструмент использовать.

Это значительно поможет вам создать более безопасное и долговечное соединение.

Щипцы для обжима колец (обжимной наконечник)

Щипцы для обжима колец также известны как Обжимные приспособления для обжимных колец . Он используется для обжима зажимных наконечников, которые используются в блоках управления и коммутационных шкафах, что обеспечивает более высокую надежность контакта.

Терминал Ferrule требует специального инструмента, а именно Bootlace Crimper.

Обжимной зажим для ботинок

Процесс обжима наконечника отличается от других клемм, поскольку он выполняется обжимом металлической трубки, а не изоляции.Он также разработан с одной станцией обжима, которая может обжимать провода определенного диапазона размеров.

Например, самый маленький обжимной станок Bootlace может обжимать провод от 0,25 мм² до 6 мм².

Инструмент для обжима наконечников

Инструмент для обжима наконечников — это обжимной инструмент, который подходит для различных типов наконечников, от электрических и кабельных наконечников. Это обжимной пресс, который используется для обжима ствола выступа.

Диапазон размеров от 0,25 мм² до 1000 мм².

Изображение 3.Инструмент для обжима клемм с храповым механизмом

Устройство для обжима наконечников разработано с одним обжимным зажимом, который может обжимать провода и клеммы различных размеров. Некоторые из них также имеют несколько зажимов для опрессовки.

Также важно отметить, что существует определенный тип наконечников, для которых требуется одна или несколько серий обжимов, чтобы обеспечить правильное уплотнение и избежать сбоев соединения.

Гидравлический обжимной инструмент

Гидравлический обжимной инструмент — это обжимной инструмент, используемый для обжима более крупных типов проводов и кабелей.Доступны размеры провода от yqk 70 до yqk 300 .

Это сверхмощный инструмент для обжима проводов, который обеспечивает соединение независимо от того, насколько велико соединение, которое вам нужно выполнить. Гидравлический обжимной инструмент имеет усилие обжима от 6 тонн до 15 тонн

Размеры варьируются от:

  • YQK-70,
  • YQK- 120
  • YQK-240
  • YQK- 300

Гидравлический обжимной инструмент

Он также разработан двух типов для промышленного применения:

  • Ручной гидравлический обжимной инструмент

Это тип гидравлического обжимного инструмента, который легкий и простой в использовании.Обычно они имеют размеры от 22 AWG до 2 AWG для проводов и клемм.

Это пример ручного гидравлического обжимного инструмента, который может вмещать до 300 мм² и весит 7,7 кг.

Ручной гидравлический обжимной инструмент

  • Электрогидравлический обжимной инструмент

Это тип гидравлического обжимного инструмента, который используется с кабелями электроснабжения. На этом изображении показан пример гидравлического обжимного инструмента с батарейным питанием, который может работать до 300 мм².

Обычно используется для опрессовки кабельных наконечников и весит 4,0 кг.

Гидравлический обжимной инструмент с приводом

Одной из основных проблем гидравлических обжимных инструментов является его вес и возможность обжима. Поскольку он вмещает провода большего диаметра, простого зажима рукой для обжима клемм будет недостаточно, и это требует от пользователей больших затрат и большей рабочей нагрузки.

Но текущее обновление конструкции обеспечит вам легкий обжимной инструмент, который более прочен и позволяет обжимать быстрее.

Зачем вам нужен обжимной инструмент?

Правильно обжатый зажим — одна из самых недооцененных частей процесса подключения. Некоторые используют плоскогубцы или неподходящие инструменты для обжима клемм под разными предлогами.

Одной из наиболее распространенных замен обжимных инструментов являются плоскогубцы, тиски, молоток или плоские камни. Даже если этими инструментами можно обжать клеммы, это не даст вам надлежащего обжима.

Это также не гарантирует долговечность вашего проводного соединения и совместимость контакта с источником питания.Использование неподходящих инструментов для обжима может привести к чрезмерному обжатию клемм или ослаблению соединения.

Существует высокая вероятность того, что из-за неправильного обжима это не гарантирует вашу безопасность и безопасность вашего продукта. Это может вызвать электрический сбой и коррозию проводов, что определенно будет стоить вам дороже при регулярной замене и ремонте.

Чтобы обеспечить надежное и долговечное соединение, очень важно правильно выбрать клемму и подходящий инструмент для обжима.

Как выбрать подходящий инструмент для обжима?

При выполнении соединений проводов, которые зависят от ваших потребностей, вы можете купить и использовать несколько обжимных инструментов.При выборе правильного обжимного инструмента вам необходимо знать следующее:

1.

Определите размер вашего провода

При выполнении электрических соединений всегда важно знать, какой размер провода вы собираетесь использовать. Это одна из самых важных частей не только при подключении проводов, но и то, что вам нужно учитывать перед покупкой инструмента для обжима.

Один обжимной инструмент не предназначен для универсального обжима всех типов разъемов, и каждый обжимной инструмент может работать только с определенным диапазоном размеров проводов.Вот почему важно знать размеры проводов, которые вы обычно используете, чтобы правильно подобрать подходящий инструмент для обжима, который вам нужен.

2. Выберите подходящую клемму

Обжимные инструменты предназначены для обжима проводов на клемме. Каждый терминал также имеет различное назначение и дизайн.

При покупке обжимного инструмента не забудьте указать, какой зажим вы собираетесь использовать.

Обычно существует 5 типов клемм:

  1. Кольцевые клеммы
  2. Вилочные клеммы,
  3. Разъединители
  4. Лопата
  5. Проушина

Для каждого требуется определенный профиль обжима.

Предварительное определение того, какой терминал вы собираетесь использовать, определенно поможет вам выбрать правильный обжимной инструмент.

3.

Том

Количество подключений, которые необходимо выполнить, различается от одного человека к другому. Некоторые просто используются для бытовой техники и простых проектов или ремонта.

Остальные являются сертифицированными электриками, у которых есть собственные магазины. Вот почему важно учитывать это, потому что каждый тип обжимного инструмента имеет различную конструкцию для удобства пользователей и целей.Существуют обжимные инструменты, предназначенные для простого обжима ваших разъемов, а есть также инструменты, у которых есть функция 2-в-1 или 3-в-1.

Некоторые обжимные инструменты имеют несколько обжимных клемм или одну клемму.

Он также доступен в виде обжимного инструмента с резаком или устройством для зачистки проводов.

4.

Гарантия и сертификация

В каждом продукте, который вы собираетесь купить, гарантия и сертификация являются одними из вещей, которые вы всегда должны проверять.Для некоторых обжимных инструментов необходимо использовать клеммы той же марки, поэтому важно ознакомиться с инструкциями по гарантии на продукцию.

Это гарантирует, что любой неисправный обжимной инструмент может гарантировать, что его по-прежнему можно будет заменить и починить от производителя.

Сертификат качества обжимного инструмента также должен быть проверен, соответствует ли он требованиям отделов сертификации электрооборудования, таких как SAE или MIL, для обеспечения вашей безопасности как пользователя и гарантии качества поставляемого продукта.

Как правильно обжать провод до соединения или наконечника?

При успешном соединении проводов необходимо учитывать следующие ключевые моменты, как обжать соединение:

1 . Знайте , какой размер провода и клемму вы собираетесь использовать. Это будет ваша важная информация о том, какой тип обжимного профиля необходимо сделать и какой обжимной инструмент вы собираетесь использовать.

2.) Выберите необходимый обжимной инструмент на то, что вам нужно.

3.) Зачистите провод нужной длины. Снятая изоляция должна быть сделана в меру размера терминала, который вы собираетесь использовать.

4.) Скрутите жилы проволоки вместе. Это сделано для того, чтобы упростить ввод проводов в клемму и избежать разветвления жилы проводов, вызывающего сбой соединения.

5.) Вставьте зачищенный провод в клемму. Убедитесь, что он правильно подключен, и все жилы проводов находятся внутри клеммы и должным образом доходят до металлической части клеммы.

6.) Обожмите изолированную часть клеммы. Убедитесь, что клемма обжимается на клемме для обжима в соответствии с ее размером и профилем обжима. Сожмите обжимной инструмент достаточно сильно, чтобы обжать клемму. Он издает треск, чтобы вы знали, правильно ли вы обжимаете клемму.

7.) Проверьте , правильно ли обжата клемма. Вы можете проверить это, попытавшись разъединить провод и разъем. Если он потерян, значит, он не обжат должным образом.

Инструмент для обжима наконечников

Инструмент для обжима наконечников имеет практически тот же процесс соединения провода и клеммы, но процесс обжима клеммы с наконечником сильно отличается.

Вместо того, чтобы обжимать наконечник на конце вывода, обжимной наконечник обжимают на его металлической части. Важно знать это, чтобы избежать ошибок при обжиме.

Напоминания об использовании обжимных инструментов:

  1. Знание размера клеммы и провода — одно из часто упускаемых из виду при подключении проводов.Важно знать, какая клемма подходит к конкретному размеру провода, чтобы избежать неплотного или слишком плотного соединения. Игнорирование этого может привести к сбоям в проводке.
  2. Правильный выбор обжимного инструмента обеспечивает надежное соединение. Не универсальный инструмент для обжима предназначен для обжима всех типов клемм. Каждая клемма имеет свой собственный профиль обжима, и не все размеры проводов можно приспособить с помощью одного обжимного инструмента.
  3. При зачистке провода необходимо учитывать несколько ключевых моментов:

a.) Не за полоску.

б.) Не без бретелей.

При зачистке проводов убедитесь, что ее длина соответствует длине клеммы и достигает конца цилиндра.

Слишком много зачищенной изоляции

Это пример того, как выглядит чрезмерно зачищенный провод.

Больше, чем нужно.

Несмотря на то, что это не обязательно опасное соединение, оно по-прежнему обнажает слишком большую часть жил.

В этой ситуации рекомендуется обрезать провод.

Хорошая длина зачищенного провода

Изображение скорее показывает правильный способ зачистки изоляции вашего провода.

Это как раз та сумма, которая нужна вашему терминалу, и она, безусловно, обеспечит вам лучшее соединение.

  1. Скручивание проволоки не обязательно означает, что ее нужно скручивать плотно. Достаточно ровно для того, чтобы жилы соединялись вместе и не развевались, чтобы его не было сложно вставить внутрь терминала.
  2. Обжимные инструменты имеют обжимную клемму с цветовой кодировкой, которая сообщает вам, какие типы и размер определенного разъема он может вместить. Обычно он имеет от 3 до 4 зажимов для обжима, поэтому обязательно проверьте их перед обжимом.
  3. Никогда не забывайте дважды проверять обжатый провод, правильно ли он обжат. Проверка зажима обжима перед подключением его к выходу питания поможет убедиться в безопасности и долговечности соединения, а также во избежание сбоя соединения.
  4. Не проверяйте его пальцем или какими-либо другими предметами. Каждый обжимной инструмент, независимо от его размера или размера, не рекомендуется проверять пальцем или любыми другими материалами, кроме клеммы. Это необходимо для предотвращения травм и поломки обжимного инструмента.

Другие популярные обжимные инструменты:

1. Обжимной инструмент

с матрицей

Обжимной инструмент может быть двух исполнений: обжимной инструмент без матрицы и обжимной инструмент с умереть .

Эти прессы для обжима штампов доступны как со встроенными штампами, так и со сменными штампами. Для каждого размера разъема / провода требуются отдельные наборы матриц.

Это инструмент, который делает вашу конструкцию немного менее сложной, потому что он разработан либо с цветовой кодировкой штампов, либо с отступом для идентификации размера.

Обжимные матрицы

2. Обжимной инструмент

с резаком

Обжимной инструмент с резаком предназначен для резки и обжима проводов от 10 до 22 а.w.g. Он предназначен для опрессовки как изолированных, так и неизолированных беспаечных разъемов и клемм.

Его конструктивные особенности помогают выполнять опрессовку в труднодоступных местах. Преимущество этого инструмента в том, что его легко переносить и использовать.

Обжимной инструмент с резаком

3 . Набор обжимных инструментов

Набор обжимных инструментов — ваш универсальный лучший вариант из множества обжимных инструментов. Этот набор может поставляться в виде инструмента для обжима с храповым механизмом со сменными матрицами, которые подходят для разных клемм.

Каждая матрица либо имеет цветовую кодировку, либо имеет отметку для идентификации размера, чтобы вы могли легко определить, какой зажим для обжима подходит для провода определенного размера. В набор также входят отвертка и удобная сумка для инструментов или ящик для инструментов, чтобы ваши материалы были в порядке и были в безопасности.

Набор обжимного инструмента

4.

Губки для обжимного инструмента

Губки для обжимного инструмента — это тип обжимного инструмента со сменными губками. Каждая сменная губка имеет встроенные матрицы, которые легко снимаются и соединяются с помощью отвертки.

Это дает вам больше возможностей и возможностей для обжима проводов разных размеров и типов клемм. Это адаптируемый инструмент для обжима, который может удовлетворить ваши потребности в обжиме.

Губки для обжимного инструмента

Различаются по типам:

  • Губки Кирни
  • Губки W
  • U-образные губки

Эти сменные губки могут использоваться для обжима следующих элементов:

  • Изолированные клеммы
  • Неизолированные клеммы
  • Открытые цилиндрические клеммы
  • Маленькая оконечная клемма
  • Большая оконечная клемма
  • Кабельный соединитель

Таким образом, правильный обжимной инструмент может обеспечить высококачественный обжим и гарантировать безопасность и надежное соединение.

Обжимные инструменты бывают нескольких типов. Чтобы лучше проиллюстрировать, в нем используются те же общие принципы, что и при использовании плоскогубцев или ножниц. Он сжимает деформируемый металлический рукав вокруг провода, чтобы обеспечить постоянное электрическое соединение.

Если вам нужна дополнительная информация, пожалуйста, свяжитесь с DIFVAN: [email protected]

Тел .: 0086-139 8977 1240 (доступны Whatsapp и Wechat)

ЦВЕТОВЫЕ ЗАЖИМНЫЕ ПРОКЛАДКИ ДЛЯ МЕДИ CL

длинный бочонок с одним отверстием для медных проводников

изготовлены из медной электролитической трубки Cu-OF CW008A, соответствующей стандарту UNI EN 13600 для использования в тяжелых условиях.

Размеры трубки разработаны таким образом, чтобы обеспечить максимальную электрическую проводимость и механическую прочность, позволяющую противостоять вибрации и выдергиванию.

Ушки Cembre отожжены, чтобы гарантировать оптимальную пластичность, которая является абсолютной необходимостью для соединителей, которые должны выдерживать сильную деформацию, возникающую при сжатии, и любое изгибание ладони во время установки.

В приложениях, подверженных вибрации, клеммы должны обеспечивать надежное соединение, процесс отжига играет жизненно важную роль во избежание трещин или разрывов между корпусом и ладонью.

Длинный ствол обеспечивает лучшее механическое усилие извлечения.

Наконечники имеют электролитическое лужение во избежание окисления. На язычке четко обозначен размер проволоки и индекс матрицы для инструментов Cembre.

Внесен в список UL для США и Канады в соответствии с UL486A до 35 кВ.

Наконечники серии CL являются важной частью систем обжима Cembre для силовых проводов.Технические специалисты Cembre готовы предоставить технические консультации по мере необходимости.

По поводу продуктов, не указанных в списке, обратитесь в Cembre.

Также доступен со смотровым отверстием.
В случае заказа добавьте суффикс IH к номеру детали.
Например: CL250IH-12

Сертификаты

UL 486A-486B

EN 61238-1

2011/65 / ЕС

.

admin

Добавить комментарий

Ваш адрес email не будет опубликован.
