Дюбель пластиковый, дюбель цена, дюбель распорный
Дюбель пластиковый это элемент крепежа, который совместно с различного рода приспособлениями закрепляется в несущем основании и удерживает какую-либо конструкцию.
Он устанавливается в основание, чтобы в него дополнительно забить или вкрутить другой крепёж (шуруп или саморез).
Купить дюбель
Купить дюбель недорого можно или в сетевых крупных магазинах или в фирмах, целенаправленно занимающихся продажей данной фурнитурой из пластика.
Компания ПК-Пласт36 в Воронеже осуществляет поставки следующих типов дюбелей.
Пластиковый дюбель распорный тип К – самый распространённый и востребованный на рынке сопутствующих материалов для строительства.
Применим для любого вида перегородок, выполненных из кирпича или бетона. Линейное расширение распространяется по всей длине дюбеля,
причем предельное значение увеличения размеров достигается в передней половине дюбеля, что обеспечивает надёжную фиксацию дюбеля в основании.
Шипы, равномерно распределённые по всей поверхности, создают дополнительное усиление коэффициента трения. Так как диаметр входного отверстия
дюбеля практически равен размеру самореза или шурупа, а его стенки достаточно толстые, совокупность этих двух факторов предотвращается свободный
ход в поперечном направлении. Стопорные рёбра на конце дюбеля исключают его проворачивание в момент вкручивания самореза.
Распорный дюбель тип Т – также применяется для поверхностей из бетона и кирпича. Имеет три распорных элемента, которые не позволяют винту соскальзывать в стороны.
Рабочие показатели нагрузок максимальны, так как силы, под воздействием которых происходит расширение дюбеля, распределяются более равномерно внутри отверстия.
Данный тип пластиковых расходных элементов служит прекрасным основанием для ввинчивания саморезов при помощи шуруповёрта.
Дюбель распорный тип N – широко применяется для крепления внутри бетона, кирпича ( причём как полнотелого, так и пустотелого).
Имеет четыре распорных элемента, благодаря чему происходит равномерное расширение и фиксация внутри рабочей поверхности. Изготовлен данный тип из полиамида,
что продлевает срок службы и улучшает механические свойства.
Распорный дюбель тип S – пригоден для оснований из полнотелого кирпича и бетона. Блокировочные боковые выступы предотвращают проворачивание дюбеля в отверстии,
а зубцы прочно входят в зацепление за счёт силы трения с поверхностью основания, способствуя надёжному креплению в полости бетона или кирпича. Передняя половина
дюбеля имеет равномерное сечение, что дополнительно усиливает распорное давление внутри отверстия при завинчивании шурупа.
Дюбель распорный тип U – многофункциональный тип дюбеля, выполненный из полипропилена высокой эластичности. С успехом используется как в монолитном основании,
так и в пустотелом (газобетон, полый кирпич, причём как силикатный, так и керамический), также пригоден для гипсокартона. В первом случае данный вид ведёт себя
как обычный трёхсторонний дюбель. Во втором варианте он, попадая в полость, наворачивается на вкручиваемый шуруп и завязывается в плотный узел, который обеспечивает
надёжную фиксацию шурупа в стене. Поставляется в двух вариантах: с упорной шайбой (бортик препятствует падению дюбеля вглубь основания), или без неё.
Дюбель гвоздевой (дюбель-гвоздь) – позволяет быстро и надёжно зафиксировать шуруп в отверстии, так как вкручивание заменяется просто забиванием его в полость
дюбеля молотком. Такой тип дюбеля с успехом применяется для сквозного монтажа реек, кабель-каналов, карнизов, гипсокартона к бетону и кирпичу.
Дюбель для пенобетона – выполнен из нейлона и служит для крепления различных изделий к пенобетону. Конструктивной особенностью, предотвращающей дюбель
от прокручивания, является наличие двух различно профилированных отделов и присутствие замка на шейке дюбеля.
Дюбель для пенобетона винтовой – используется в основаниях из пористого бетона или газобетона. Высокие внешние рёбра дюбеля позволяют значительно
увеличить площадь соприкосновения со стенками основания и надёжно крепятся в полой поверхности.
Дюбель для гипсокартона предназначен для крепления к гипсокартону толщиной не менее 9мм светильников, плинтусов, выключателей, реек и т.д.
Фиксация очень надёжная благодаря высокой и редкой резьбе, которая не позволяет выкрашиваться гипсокартону и за счёт увеличенной поверхности способствует
хорошему сцеплению с поверхностью отверстия. При монтаже дополнительно высверливать отверстие не нужно, так как устанавливается он просто механическим
завинчиванием при помощи отвертки.

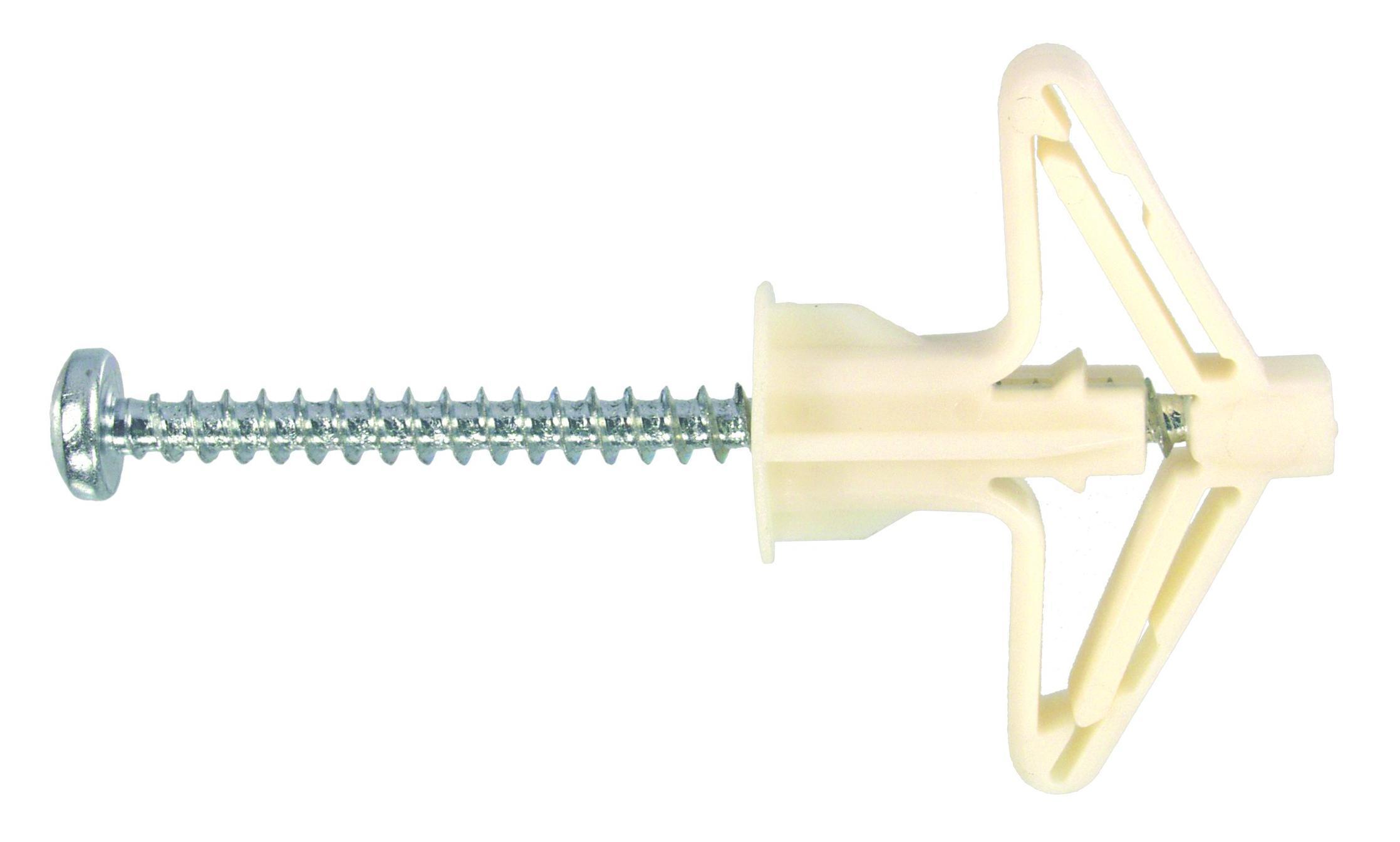

Дюбель для пустотелых конструкций «Бабочка» — благодаря своеобразной конструкции приспособлен для крепления к гипсокартону, ДВП, ДСП полок, плинтусов, выключателейи т.д.
Цена дюбеля зависит от размера, назначения, материала и производителя.
Ассортимент и типовые размеры представлены ниже.
Дюбель монтажный
Наименование | Фото | Цвет | Информация |
---|---|---|---|
Дюбель 4-распорный тип N | серый | в наличии | |
Дюбель распорный тип S | серый | в наличии | |
Дюбель распорный тип К | синий | в наличии | |
Распорный дюбель тип U | желтый | в наличии | |
Распорный дюбель тип T | красный | в наличии | |
Дюбель гвоздь | серый | в наличии | |
Дюбель для пенобетона винтовой | серый | в наличии | |
Дюбель для гипсокартона | серый | в наличии | |
Дюбель для гипсокартона со сверлом | серый | в наличии | |
Дюбель для пенобетона | черный | в наличии | |
Дюбель для пустотелых конструкций | серый | под заказ | |
Крепление для теплоизоляции | оранжевый | под заказ | |
Кровельный тарельчатый дюбель | оранжевый | уточнить | |
Распорный гвоздь из стеклонаполненного полиамида | черный | в наличии | |
Дюбель кровельный винтовой | черный | в наличии | |
Дюбель кровельный винтовой | черный | в наличии | |
Дюбель рамный | серый | в наличии | |
Дюбель для строительных лесов | оранжевый | в наличии | |
Дожимная шайба для крепления теплоизоляции | оранжевый | уточнить |
Купить дюбели можно в офисе нашей компании, предварительно уточнив наличие и цену у менеджеров.
Наверх
Дюбеля для бетона: особенности и крепление
Разновидности элементов крепления по бетону
Дюбеля, наряду с анкерными болтами, являются наиболее оптимальным крепежом для закрепления бытовых предметов на бетонных стенах. Они надежно удерживают не слишком тяжелые шкафчики, полки и другие навесные конструкции. В статье рассматриваются, какие бывают дюбеля для бетона — их особенности, способы установки и демонтажа элементов.
Содержание статьи
Особенности крепежа для бетонной стены
Дюбель по бетону отличается от кирпичного. Поэтому, чтобы не допустить ошибок при его установке, необходимо познакомиться с его особенностями.
На практике дюбели для бетона не слишком рационально применять на кирпичной кладке, особенно если стена выложена из пустотелого материала. В этом случае используются крепежные элементы специальной конструкции и спецификой монтажа.
Отличия дюбеля по бетону от варианта для кирпича, представлены в таблице:
Для кирпича | Для бетона |
Втулка для кирпичного дюбеля Это металлическая или пластмассовая втулка, в конструкции которой имеется механизм двойного распора. Это гарантирует прочность крепления — в любом случае один из распоров попадает и фиксируется на твердом основании. Стержнем, играющим роль распорного элемента, является шпилька с резьбой соответствующего диаметра и другие анкерные крепления, что зависит от нагрузки на них. | Дюбель-гвоздь для бетона Такой дюбель никогда не создаст надежного крепления в пустотелом материале, какую бы длину он не имел. При монтаже крепеж забивается в отверстие, что ускоряет работу. При использовании такой технологии в рыхлых материалах, разрушается посадочное отверстие и не создается качественное крепление. |
Материал для изготовления крепежа
Материалами для изготовления дюбелей для бетона могут быть: пластмасса; металл. По способу установки, крепеж можно: забивать молотком; устанавливать с помощью строительного пистолета.
Пластмассовый дюбель в бетон
В составе крепежа имеется цилиндрический стержень, расширяющийся при забивании в его полость гвоздя, что обеспечивает прочное крепление.
- На верхнем торце имеется манжета, предотвращающая западание крепежа в предварительно просверленное отверстие. Манжетка может быть цилиндрическая или потайная.
- Существуют изделия с распорками «усами», для увеличения прочности фиксации крепежа в бетоне.
- Дюбель-гвоздь может быть с резьбой на поверхности и шлицем на шляпке. Для установки такого элемента используются отвертки. Материалом для изготовления наиболее часто служат полиамид, полипропилен или полиэтилен. Для самого гвоздя используется оцинкованный стальной сплав.
- Пластмассовые крепежи — цена их более низкая, используются для монтажа предметов небольших размеров. Для тяжелых конструкций применяются их металлические аналоги.
Металлический дюбель для бетона
Такой крепеж имеет металлический стержень, у которого гладкая поверхность без резьбы. Деталь расширяется при забивании гвоздя в отверстие стены.
Совет: Следует иметь в виду, что металлические дюбель-гвозди довольно сложно подлежат демонтажу, поэтому они устанавливаются на длительный срок использования.
Дюбелированные гвозди устанавливаются при устройстве подвесных потолков и разных металлических каркасов. Наибольшую прочность крепления можно достичь на полнотелых и твердых материалах.
Виды дюбелей для бетона
Существует достаточно большое количество крепежа для бетона, самые известные и эффективные из них представлены в таблице:
Тип дюбеля и фото | Особенности |
Распорный | Такой дюбель для бетонной стены отличается от других типов величиной и формами шурупов. Обычно они сделаны в форме шифера, что позволяет забивать детали в бетонную стену молотком. Гильзы или крепежные элементы цилиндрической либо трубчатой формы, бывают разнообразными: с двумя или тремя распорами. Часто они имеют шипы, что увеличивает надежность фиксирования. |
Бабочка | Такие виды дюбелей для бетона используются при работе с тонкими покрытиями стен. Гильза вставляется в отверстие, а тыльная ее сторона сворачивается из-за вставки шурупа в бетонную стену. Так дюбель закрепляется в стене. |
Универсальный | Этот крепеж аналогичен распорному типу, фиксация производится по типу «бабочки». Особенность его – возможность использования для самых разнообразных поверхностей стен. |
Дюбель-гвозди | Крепеж применяется для монтажа конструкций к бетону из разных материалов. Гвоздь забивается в стену при помощи молотка, но лучше если использовать специальный пистолет. |
Фасадный | Инструмент фасадного вида используется для устройства каркасных конструкций по основанию из кирпича и бетона. Дюбеля имеют некоторые общие характеристики с распорным типом, но они немного длиннее, а «шляпка» больше. Стержень и гильза изготовлены из стойких к ударам материалов. |
Химический | Это не совсем обычный крепеж. В его составе специальная капсула, которая содержит химические вещества, поэтому шуруп изготовлен из металла. Используется дюбель для легкого бетона. При вкручивании элемента химикаты играют роль клея, поэтому нужно ждать, пока застынет основа. Обычно это длится от двух часов до суток. |
КВТ | Работает только для газобетонных поверхностей. Особенность такого типа — широкая резьба, гарантирующая прочность при применении аналогичных дюбелей для пористых поверхностей. |
GB | Такое крепление применяется для стеновых блоков из полистиролбетона. Его гильза напоминает распорную, но имеет спиралевидный вид. Дюбель GB вида выдерживает достаточно большие нагрузки. Их эффективно можно применять для крепления подвесных шкафов, вытяжки, полок и других тяжелых бытовых предметов. |
Саморез в бетон без дюбеля
Дюбель для керамзитобетонных блоков
Дюбель для бетона l=60 диаметром 10 мм
Выбор дюбеля
Приобретая для крепления к бетонной стене различных предметов, следует правильно выбрать дюбель для бетона, размеры его ориентировочно можно подобрать из таблицы:
Таблица для определения размеров крепежного элемента от вида нагрузки на него
Крепеж подбирается в зависимости от вида места, где он будет использоваться.
Перед тем, как забить дюбель в бетонную стену, должна учитываться будущая нагрузка:
- Чтобы закрепить конструкции большой массы, например, шведскую стенку или навесные тренажеры, лучше всего использовать дюбеля, у которых глубина крепления не менее 85 мм;
- При горизонтальной фиксации в бетонную стену, рекомендуется приобретать крепежные элементы, у которых глубина крепления составляет не менее 30 мм, а диаметр дюбеля с наружной стороны 7 — 11 мм;
- Для устройства подвесного потолка, светильников, где главная нагрузка располагается снизу, крепежные изделия следует выбирать с распорными усиками и поперечными насечками;
- Подбирая дюбеля под уже просверленное отверстие, важно, чтобы параметры крепежного изделия и диаметр отверстия соответствовали между собой. В этом случае дюбель для керамзитобетона или другого материала, должен иметь диаметр не меньше размера отверстия;
- При использовании монтажного крепежа, чтобы не допустить разрушения слабых стен, дюбель должен служить смягчающей прокладкой. В этом случае крепление достаточно плотно прилегает к крепежу, а нагрузка распространяется по всему изделию равномерно.
Особенности монтажа дюбеля в стену
Технология установки дюбеля в бетонную стену
Для проведения работ своими руками требуется приобрести:
- Электрическую дрель;
- Сверло из победита;
- Острый гвоздь;
- Дюбель нужной конструкции;
- Изоленту;
- Молоточек небольших размеров.
После подготовки всех инструментов, можно начинать установку дюбелей.
Инструкция выполнения работ:
- Намечается место установки крепежа шариковой ручкой или простым карандашом;
- Гвоздем, ножовкой или булавкой делается небольшое углубление. Это позволит правильно выставить сверло при выполнении отверстия;
Совет: Диаметр крепежного элемента должен подходить под размер отверстия и шурупа. При этом в отверстия дюбели должны входить с небольшим усилием. В противном случае крепеж станет болтаться либо сдвигаться в сторону. Обязательно необходимо правильно выбрать длину дюбеля, в соответствии с длиной используемого самореза.
- Если количество дюбелей было рассчитано неправильно, изделие можно сделать самому. Для этого берутся деревянные бруски требуемой длины. Им придают округлые сечения, с утолщением сверху, и уменьшением диаметра книзу. После этого закручиваются саморезы в бетон без дюбеля;
- Сверло нужного диаметра вставляется в электрическую дрель;
Совет: На сверле следует сделать отметку, которая будет соответствовать глубине отверстия. Метка ставится на расстоянии, немного больше, чем длина дюбеля. Для этого крепежный элемент прикладывается к сверлу, и на него в нужном месте наматывается изолента, она и станет отметкой границы глубины сверления отверстия.
- Сверло ставится в проделанное ранее углубление. Дрель располагается строго перпендикулярно поверхности;
- Из просверленного отверстия удаляются образовавшиеся пыль и цементная крошка. Это можно сделать с помощью пылесоса;
- Аккуратно вставляется дюбель и забивается молотком, но не слишком сильно, до упора;
- В дюбель ввинчивается шуруп, если он входит в конструкцию.
Совет: В быту стоит использовать дюбель-гвозди из полипропилена или нейлона. Они могут выдерживать нагрузку до 75 кг, что зависит от размеров крепежа. Стальные изделия применяются, чаще всего, на промышленных объектах.
Чтобы правильно забить в стену дюбель, стоит познакомиться с видео в этой статье.
Установка пружинного дюбеля
Демонтаж крепежа
При ремонте квартиры необходима качественная отделка стен. Для подготовки помещения к оклейке обоями, нанесению какого-либо другого декоративного покрытия, требуется выровнять стены, освободив их предварительно от старых крепежных элементов.
Часто нужно удалять ненужные дюбели, через которые крепятся шурупы. Для этого существует несколько простых способов, как вынуть дюбель из бетонной стены.
Для демонтажа потребуются:
- Саморез;
- Острый нож;
- Штопор;
- Шило;
- Молоток;
- Пробойник;
- Паяльник;
- Гвоздодер;
- «Болгарка».
Способ демонтажа:
- Чтобы удалить обычный пластиковый дюбель, можно использовать саморез подходящего размера. При этом саморез вворачивается на две трети в дюбель, для надежного соединения с демонтируемой деталью. Головка шурупа зажимается плоскогубцами и вместе с дюбелем вытягивается наружу. Иногда можно использовать обычный столовый штопор;
- Шляпка самореза, ввернутого в дюбель, поддевается гвоздодером. Таким рычагом дюбель вынимается с меньшими усилиями. Но главным условием является плотное прилегание рабочей части самореза в отверстии;
- Деревянный самодельный дюбель демонтируется из гнезда частями. Для этого элемент дробится на несколько кусков вдоль волокон древесины стамеской с тонким лезвием и молотком. После разрушения дюбель аккуратно поддевается гвоздем, кончиком острого ножа или шилом, и вынимается наружу;
- Если в стене дюбель сидит достаточно прочно, его не всегда стоит вытаскивать. В этом случае острым ножом нужно срезать часть дюбеля, которая выступает над поверхностью стены, а образовавшееся углубление замазать строительным гипсом и тщательно выровнять;
- При удалении дюбеля, в котором застрял обломок шурупа, используется нагретый паяльник. Инструментом расплавляется пластиковая основа дюбеля, затем обломок крепежа поддевается кусачками или круглогубцами и вытаскивается из гнезда;
- Металлический дюбель-гвоздь, забиваемый в бетон строительным пистолетом, предварительно следует обработать частыми, достаточно сильными ударами молотка, по выступающей части детали с разных сторон. Чаще всего дюбель расшатывается, а затем он сравнительно легко вытаскивается гвоздодером;
- Если не удается сразу расшатать металлический дюбель, нужно рядом с ним проделать в стене углубление сверлом с твердосплавным наконечником или металлическим пробойником. Такая круговая воронка уменьшает площадь сцепления изделия с материалом стены, что сделает демонтаж значительно легче. Если это не поможет, выступающую часть дюбеля нужно обрезать «болгаркой» и заровнять углубление.
Чтобы определить, какой дюбель лучше для бетона, необходимо познакомиться с их видами, преимуществами и недостатками. Помимо этого стоит разобраться с технологией монтажа изделия, и тщательно соблюдать основные строительные правила при выполнении работ.
дюбеля-и-саморезы-виды-и-особенности | АЛЬМА электро
Пластиковые дюбеля, дюбеля быстрого монтажа с ударными шурупами «грибок» и «потай», комплекты пластиковых дюбелей с шурупами — сегодня этим никого не удивишь, хотя, не так уж и давно были в ходу деревянные чопики и совдеповские шурупы из никакой стали. Сегодня, их аналоги — пластиковые дюбеля распорные, трехрапорные-жгутовые. зонтичные, дюбеля молли и пр. забиваются везде и почти во все материалы: от бетона до пено-, газобетона, пустотелого кирпича и пр. пористых конструкций. Основным материалом для производства этого чуда техники — пластикового дюбеля, сегодня, в большинстве случаев служит обыкновенный полипропилен, реже — полиэтилен и полиамид (нейлон, капрон).
Пластиковые дюбеля из полипропилена имеют минимальную стоимость и могут с успехом использоваться для крепления легких и средне тяжелых конструкций внутри помещений, т.е. в большинстве случаев жизни. На открытом воздухе полипропиленовые пластиковые дюбеля могут прийти в негодность под воздействием солнечного света, кислородного окисления и низких температур. Так же, не стоит использовать полипропиленовые пластиковые дюбеля для подвеса тяжелых конструкций, поскольку полипропилен по своей природе является наименее плотным из всех видов пластиков.
Менее подвержены атмосферным воздействиям пластиковые дюбеля из полиэтилена. К примеру, зонтичные полиэтиленовые дюбеля, которые используются для крепления утеплителя к фасадам зданий. Их рабочий диапазон температур колеблется от -40 до +80°С. Однако, не стоит их чрезмерно нагружать, по нагрузочной способности полиэтиленовые дюбеля не сильно отличаются от своих полипропиленовых аналогов.
Наиболее выносливы во всех отношениях пластиковые дюбеля из полиамида (нейлона, капрона). Такие пластиковые дюбеля способны выдерживать нагрузку на вырыв от 50кг до 150кг и более, в зависимости от материала в который они установлены. Полиамидные дюбеля менее подвержены атмосферным воздействиям и могут быть использованы для крепления ответственных элементов зданий, к примеру кровли. Полиамид более плотный материал, чем полипропилен и полиэтилен, поэтому пластиковые дюбеля из полиамида критичны к диаметрам ввинчиваемых в них шурупов. Ну и естественно, полиамидные дюбеля дороже своих менее выносливых аналогов.
Сами по себе, пластиковые дюбеля не являются законченными крепежными элементами, а приобретают эти свойства только в комплекте с соответствующими саморезами или шурупами. Полипропиленовые и полиэтиленовые дюбеля, ввиду пластичности, не очень критичны к диаметрам вкручиваемых в них шурупов. Наиболее оптимальными будут шурупы с диаметром чуть больше половины диаметра дюбеля и длиной равной длине дюбеля. Для полиамидных дюбелей следует прислушаться к пожеланиями производителя. Используемые совместно с пластиковыми дюбелями саморезы должны иметь большой шаг резьбы, как для дерева и желательно некалеными. Пластиковые дюбеля для быстрого монтажа изначально комплектуются соответствующими ударными шурупами, хотя, если вам хочется, можете вкрутить в них и саморез, но лучше этого не делать.
Как подобрать саморез к дюбелю? —
Как выбрать дюбель под саморез — Moy-Instrument.Ru
Как подобрать саморез к дюбелю?
Для правильного и качественного крепежа различных строительных материалов при помощи саморезов, важно подбирать подходящий по размеру и качественным характеристикам дюбель.
Дюбель хоть и является вспомогательным крепежным элементом, но тем не менее играет очень важную роль в надежности и прочности скрепляемых конструкций.
Дюбеля изготавливаются из самого различного материала, это может быть различного вида пластмассы (полипропилен, нейлон, полиэтилен и т. д.) , так же они могут быть выполнены из различного металла — железа, латуни, нержавейки и т. д.
Есть разные типы дюбелей, которые предусмотрены для крепежа в стенах из кирпича, дерева, гипсокартона.
Например, дюбель тип «К» крепится в бетоне:
Дюбель тип «Т» предназначен для крепления в стенах из слабого бетона и кирпича:
Дюбель тип «S» крепится во многих материалах из различного кирпича и бетона:
Дюбель тип «U» — это универсальный дюбель из полипропилена, который крепится как в полнотелых, так и пустотелых материалах очень надежно:
Дюбель «KPU» — это дюбель изготовленный из нейлона, очень устойчивый к перепадам температур и различным механическим деформациям:
Дюбель «KPW» тоже сделан из нейлона и предназначен гипсокартонного и древесно-стружечного матерала, а так же для бетона и кирпича (полнотелого и дырчатого):
Дюбель «KPX» используется для крепежа в полнотелых строительных материалах, таких, как кирпич, камень, бетон, а так же в пустотелых блоках и т. д.:
Дюбель «KPR» используется для крепежа в пустотелых строительных материалах: газобетоне, пустотелом блоке, легком бетоне, оконных рамах и т. д.:
Дюбель «KMG» выполняет анкеровку в газобетоне и других материалах:
Дюбель для пенобетона обеспечивает прочное крепление с этим пористым материалом:
Дюбель «Дрива» предназначен для закрепления различных светильников на гипсокартоне толщиной не менее 9 мм:
Дюбель «Бабочка» — это специальный дюбель, предназначенный для крепления к гипсокартону , ГВЛ, плитам ДСП и другим строительным материалам толщиной 10 — 12 мм:
Все эти дюбели плотно крепятся в стене за счет своей специальной конструкции, которая предусматривает в нем распорную часть, диаметр которой меньше правильно подобранного самореза. Поэтому когда саморез закручивается в дюбель, распорная часть расширяется, образую прочное , надежное соединение со стеной.
Внизу можно посмотреть таблицу, которая поможет правильно подобрать саморезы и дюбели в соответствии с их длиной и диаметром. Так же в этой таблице есть данные о диаметре сверл и глубине сверления в каждом конкретном случае.
Как правильно подобрать саморез к дюбелю
Большинство людей рано или поздно задаются вопросом , как подобрать дюбель к саморезу при креплении конструкции к бетонной, кирпичной, газобетонной поверхности или к гипсокартону. В таком вопросе с помощью одного самореза, без применения дюбеля, проблему не решить.
Два изделия дополняющие один другого: дюбель и саморез. В основном эти два элемента используются в креплении к твердой поверхности. При работах с деревянной поверхностью можно дюбель не применять по причине того, что шуруп вкручивается налегке и хорошо закрепляется в мягкой древесине. Основными факторами подбора дюбеля и самореза, являются точные подборы изделий по размеру, длине, диаметру и длине внутренней окружности дюбеля.
Бывают случаи неудачного подбора этих двух составных друг к другу. Если так произошло и выбор неверен, на пример, диаметр внутри дюбеля оказался меньшего размера, чем окружность самореза, возможен разрыв вторым элементом первого и крепеж будет находиться в разболтанном виде в пластиковой вставке. Расширение не произойдет и прочность крепежных узлов станет низкой. Такая же ситуация произойдет если саморез не достигнет дна дюбеля с помощью конца.
Что важно учитывать
Очень важно, в процессе подбора, верно обозначить последовательность. Для начала подбирается дюбель. Чем он больше, тем большие нагрузки он сможет выдержать. Необходимо взять во внимание окружность и длину изделия, как самореза, так и дюбеля. При маленьких нагрузках используется дюбель окружностью 4 – 5 миллиметра.6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем прочнее материал, тем больше нагрузки сможет выдержать дюбель, одного и того же размера
Всегда учитывается прочность используемого материала, куда эксплуатируется крепеж. Чем уплотнение выше, тем большую нагрузку способно выдержать крепление. Два элемента, вставленных в бетонную поверхность, способны выдержать значительную нагрузку, невзирая на небольшие размеры. После подбора дюбеля необходимого размера, подбирается к нему саморез. При выборе самореза желательно опираться на несколько критериев:
• По толщине саморез должен быть, чтобы он не был внутри дюбеля в разболтанном виде и был плотно зафиксирован. При вкручивании до установления нужно приложить немного усилий.
• По длине саморезу необходимо быть подобным по длине с дюбелем, либо преувеличивать на 5 миллиметров, но не более. При креплении любой вещи к стене, используют длину побольше.
• По резьбе сложно определиться из – за их разнообразия. Во время несовпадения двух элементов по типу резьбы, есть вероятность, что последний выпадет ну или вовсе не вкрутится.
Таблица соответствий дюбеля с саморезом
Диаметр дюбеля в миллиметрах Диаметр самореза в миллиметрах
5 мм 2,5 мм. (от 2 мм до 3 мм.)
6 мм. 4 мм. (от 3,5 мм до 4,5 мм)
8 мм. диаметром 5 мм. (от 4,5 мм до 5,5 мм
10 мм 6 мм. (от 5,5 мм до 6,5 мм)
12 мм, 8 мм. (от 6,5 мм до 8,5 мм)
14 мм 10 мм. (от 8,5 мм до 10,5 мм)
16 мм 12 мм. (от 10,5 мм до 12,5 мм)
Сначала мы подберем нужный размер дюбеля, а потом уже подберем необходимую окружность самореза. Осталось основное – подобрать необходимую длину самореза.
Берем выбранную длину дюбеля, добавляем ширину используемого материала в креплении. Так выходит необходимая длина самореза. Для рыхлых оснований не должны браться крепежные материалы толщиной более чем 35 процентов, плотные основания не должны обрабатывать крепежные детали больше 60 процентов по толщине.
Разрешено немного выйти из дюбеля саморезу , это не опасно, самое важное заключается в том, чтобы он обязательно достиг конца дюбеля и раскрыл его в полной мере в целях прочного монтажа. Если, элемент крепления не достигнет конца, у дюбеля возникнет проворачивающийся способность и монтажные работы станут непригодны. Подготавливать отверстие под дюбель необходимо немного больше чем его длина и окружность.
В креплении различного строительного материала к конструкции строительной применяют зачастую крепление при помощи дюбеля и самореза. К примеру: Нам необходимо прикрепить фанерный лист шириной 20 миллиметров к полу из бетонита. Нам понадобится дюбель 8 на 50 ( по таблице выше указанно соответствие диаметра и длины), а также саморез 5 на 70 ( 5 – это окружность самореза, 70 – его длина). Для просверливания на нужен будет бур 8 на 110, просверливать необходимо вглубь, не меньше 60 миллиметров. После процедуры сверления, убираем пыль из отверстия, вставляем дюбель, затем вкручиваем саморез в него, а он проходит дальше через фанерный лист. Саморез, имеющий высокую винтовую резьбу, обладают тонким и острым профилем. Саморезы, используемые в креплении различного рода частей из металла, обладают более частой резьбой. Двухзаходная резьба.
Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая самого высокого распора в передней части дюбеля. Благодаря этому достигается прочная анкеровка дюбеля. Шипы на внешней части дюбеля усиливают коэффициент трения.
На сайте Машкрепеж Вы найдете большой ассортимент метизов : болты , гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие
Как подобрать дюбель под саморез
При проведении ремонта саморезы являются незаменимым расходным материалом. С их помощью можно закрепить любую конструкцию на определенной поверхности. Для надежной фиксации самореза в материале также необходимо использовать дюбель. Дюбель фиксируется в основании материала, затем в него вкручивается саморез. Дюбели бывают пластмассовые и металлические. Они всегда имеют в своей конструкции распорку – элемент, который увеличивает сцепление крепежа с материалом.
Параметры выбора дюбеля к саморезу
Для надежного крепления следует подобрать дюбель под саморез точно и правильно. Необходимо брать в расчет размеры самореза и дюбеля, а также толщину фиксируемого изделия. Если диаметр самореза превысит диаметр дюбеля, саморез разорвет дюбель. Если же, наоборот, диаметр дюбеля будет больше диаметра самореза, распорки не раскроются полностью и крепление будет недостаточно прочным. То же самое произойдет, если саморез будет по длине меньше, чем используемый дюбель.
Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки. Дюбели различного диаметра рассчитаны на определенную нагрузку:
· 5 мм – невысокая нагрузка;
· 6−8 мм – средняя нагрузка;
· 10−12 мм − большая нагрузка;
· 14 мм и выше − очень большая нагрузка.
В дополнение к размерным характеристикам нужно знать плотность материала, в котором закрепляется дюбель. Дюбели одинакового размера выдерживают большие нагрузки в более плотных материалах. Также дюбель выбирается по виду в зависимости от целей использования и закрепляемых конструкций.
Виды дюбелей и саморезы к ним
Существуют следующие виды пластмассовых и металлических дюбелей:
· Распорный. Данные дюбели производят и используют для фиксации в основаниях из бетона. Конструкция такого дюбеля предусматривает 2 или 3 распорки. Распорные дюбели используют для крепления легких деталей. Такой дюбель можно идеально закрепить в рыхлой стене.
· Дюбель для гипсокартона. Дюбели этого вида производятся из металла, оснащены крупной резьбой и специальным сверлом. Это помогает избежать предварительного сверления отверстия перед установкой. Не предназначены для больших нагрузок.
· Дюбель-гвоздь. Состоит из пластмассового дюбеля и гвоздя из стали для повышенной прочности крепления. При вбивании гвоздя дюбель прочно закрепляется в материале. Данный вид используется для фиксации профилей из металла и плинтусов.
· Анкерный. Такие дюбели производят из металла. Они имеют форму цилиндра. У основания цилиндра расположена гайка. При закручивании самореза гайка открывает распорки в отверстии, что обеспечивает прочную фиксацию. Используются при фиксации массивных составляющих.
· Дюбель-бабочка. Необходимы для подвешивания габаритных изделий. У основания, как и у анкерного дюбеля, есть гайка. При закручивании самореза гайка давит на распорки, которые упираются во внутреннюю поверхность изделия. Так же хорош для закрепления в рыхлой стене, как и распорный дюбель.
· Дюбель-грибок. Дюбели данного вида незаменимы при термоизоляционных работах. С помощью них закрепляют утеплитель на поверхности зданий.
После того как выбор нужного вида дюбеля сделан, необходимо подобрать соответствующий ему саморез. С помощью специальной таблицы сопоставления размеров дюбеля и самореза Вы сможете узнать, как подобрать дюбель к саморезу.
Диаметр дюбеля (мм)
Длина дюбеля (мм)
Толщина прикрепляемого материала (мм)
Как выбрать дюбель под саморез
Дюбель – вспомогательный элемент для крепежных изделий, обеспечивающий надежное сцепление саморезов или шурупов с несущим основанием.
Дюбели делают из пластмассы (полипропилен, полиэтилен, нейлон) и металла (железо, нержавеющая сталь, латунь). Дюбель условно можно разделить на две части. Распорную (на фото ниже левая часть дюбеля), она отвечает за силу удержания самореза в материале, и нераспорную (на фото ниже правая часть дюбеля). Не распорная часть дюбеля нужна для того, чтобы не разрушать мягкий слой материалов. Например, Вы устанавливаете дюбель в оштукатуренную кирпичную стену, если не будет нераспорной части, то при закручивании самореза вокруг дюбеля разрушится штукатурка. Вы вешаете навесной шкафчик за основание через ДСП, тогда длина распорной части должна быть равна толщине ДСП плюс величина слоя штукатурки, получается около 30 мм.
Не распорная часть дюбеля может иметь фланец потайной, цилиндрической или круглой формы. Фланец не позволяет дюбелю утопится в отверстии закрепляемого материала или в стене. Применение дюбелей с фланцем удобно, если фланец не будет мешать.
При завинчивании самореза, распорная часть дюбеля, имеющая внутренний диаметр на много меньше диаметра дюбеля, пытается разойтись в стороны, но мешает материал стены и пластмасса дюбеля под большим давлением уплотняется, соединяя саморез со стеной в одно целое.
Дюбели для крепления изделий на стене из гипсокартона
Для крепления предметов на стенах из гипсокартона предназначен специальный дюбель, конец которого снабжен режущими кромками, выполняющими функцию сверла. Для установки такого дюбеля в гипсокартонной стене в ней не требуется предварительно сверлить отверстие, что позволяет закрепить предмет на стене при отсутствии дрели и сверла.
После установки в дюбель вкручивается саморез без изменения геометрии дюбеля. Дюбель можно легко выкрутить из гипсокартона и использовать повторно.
Существует еще один специальный дюбель для крепления изделий на стене из гипсокартона под названием Molly (Молли). Его строители называют «Бабочка», потому, что при ввинчивании самореза распорная часть дюбеля расходится в стороны за внутренней стороной гипсокартона, принимая форму крыльев бабочки. Это происходит вследствие того, что на конце распорной части есть утолщение, в которое вкручивается саморез, складывая распорную часть дюбеля вдвое, крепко фиксируя дюбель в гипсокартонной плите.
Такой дюбель позволяет закрепить на гипсокартоне изделие весом до 10 кг. Вот пример крепления с помощью дюбеля типа Бабочка большого зеркала на стене из гипсокартона.
Выбор дюбеля под саморез
После того, как выбор типа самореза и дюбеля для крепления на стене сделан, останется выбрать, воспользовавшись данными, приведенными в таблице ниже типоразмер самореза и соответствующий ему дюбель. Определиться с диаметром и глубиной отверстия для установки дюбеля.
В связи с отсутствием международного стандарта на саморезы и дюбеля, многие производители выпускают по своим внутренним стандартам. Поэтому невозможно точно указать все размеры, но в подавляющем числе случаев размеры совпадают с достаточной для практического использования точностью.
Пользоваться таблицей нужно следующим образом. Допустим Вам надо повесить книжную полку с максимально возможным весом 100 кг с креплением на двух петлях на кирпичной стене. Так как полка будет подвешена на два самореза, то нагрузка на один саморез будет составлять 50 кг. Выбираете из таблицы, саморез универсальной резьбой, с полусферической головкой, диаметром 6 мм, длиной не менее 80 мм. Дюбель подойдет стандартный, самый простой. Из таблицы видим, такой типоразмер самореза есть, для него подойдет дюбель диаметром 8 или 10 мм длиной 80 мм. Так как в наличии есть сверло диаметром 8 мм, то выбираем дюбель тоже диаметром 8 мм. Для его установки нужно просверлить отверстие диаметром 8 мм на глубину 85 мм.
Изготовление дюбеля из подручного материала
В качестве дюбеля можно с успехом использовать мебельный шкант. Он изготавливается из твердых пород древесины. Диаметр 8 мм, длина 40 мм, с продольными ребрами. Раньше при изготовлении мебели крепление шкантами было широко распространено.
Иногда возникает необходимость срочно закрепить предмет на стене, а готового дюбеля заводского производства под рукой нет. В таком случае можно самостоятельно выстругать его из любой сухой деревяшки. Подойдет ножка от стула или табуретки. Так всегда делали ранее, по той причине, что пластмассовых дюбелей в продаже не было. У самодельного дюбеля желательно снять фаску с одной стороны, чтобы легче было забивать в стену.
Для того, чтобы в деревянный дюбель ввинтить саморез, необходимо после его забивки в стену просверлить в его центре отверстие диаметром, чуть меньше диаметра резьбовой части самореза.
Хороший дюбель можно сделать из телевизионного кабеля, у которого центральная жила изолирована от оплетки полипропиленом, отрезав от него кусок требуемой длины. Для этого нужно снять внешнюю изоляцию и экранирующую оплетку, вынуть центральную жилу. Далее отрезанный кусок изоляции разрезать пополам на треть его длины. В неразрезанной части просверлить отверстие, равное диаметру самореза. На внешней стороне дюбеля желательно сделать насечки паяльником, чтобы дюбель не проворачивался в стене при закручивании самореза.
Получится дюбель, не хуже промышленного образца. Правда возни много, но если нужно всего несколько, то есть смысл мастерить самому.
Иногда при сверлении отверстия в стене случаются неожиданности. Сверло из-за неоднородности материала стены или при неудачном попадании на стык кирпичей, высверливает отверстие не очень точно, да еще гораздо большего размера, чем дюбель. Дюбель болтается, и удерживать в стене саморез в таком случае не будет. Бывает и стена очень рыхлая и откалывается большой ее кусок. Но есть простое решение, которым я пользуюсь с незапамятных времен.
На саморез навивается алюминиевая или медная проволочка, диаметром, равная шагу резьбы самореза или винта. Получается металлический дюбель с резьбой. Так как мне попался дюбель с двухзаходной резьбой, то навил проволочку в два захода. В такой проволочный дюбель саморез легко закручивается и выкручивается. Для исключения проворачивания проволочного дюбеля в стене, следует на нем напильником сделать по бокам грани.
Монтируется в стену дюбель следующим образом. Разводится раствор цемента, алебастра, гипса или другого подобного строительного раствора, заполняется высверленное отверстие и вставляется проволочный дюбель с завинченным в него саморезом до утопления в этот раствор. Если тяжело вставляется, можно постучать молотком. После застывания раствора саморез можно выкрутить и повесить на стену требуемый предмет. Держаться будет надежно.
Иногда случается, что высверленное в стене отверстие сверлом заданного диаметра не обеспечивает плотной посадки дюбеля и при завинчивании самореза в дюбель он проворачивается. В таком случае можно воспользоваться составом «Жидкие гвозди». Из тюбика высверленное отверстие в стене полностью заполняется раствором и в него незамедлительно вставляется дюбель. Через полчаса можно будет смело закручивать в дюбель саморез. Держать будет намертво.
С помощью жидких гвоздей, по вышеописанной технологии, можно также надежно закрепить пластиковый стандартный дюбель в стене, выложенной из пористого материала, например пенобетона.
Бывают случаи, когда дюбель не удается полностью загнать в отверстие, и он немного выступает, а вынуть не удается. Выступающую часть нужно удалить. Ее можно спилить полотном от ножовки по металлу.
Чтобы исключить порчу покрытия стены достаточно взять небольшой лист наждачной бумаги, сделать в нем отверстие диаметром равным диаметру дюбеля, одеть на дюбель наждачной стороной к стене и аккуратно спилить. Покрытие стены останется неповрежденным.
сеть магазинов
КрепежСтрой
На этой странице Вы найдете краткое описание различных видов дюбелей, a так же данные о подборе самореза к дюбелю, представленные в табличной форме.
Дюбель тип К
Дюбель тип «К», предназначен для крепления в бетоне. Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая максимального распора в передней половине дюбеля. За счет этого достигается надежная анкеровка дюбеля. Шипы на поверхности дюбеля усиливают коэффициент трения.
Дюбель тип Т
Распорный дюбель тип «Т», предназначен для крепления в бетоне, слабом бетоне, кирпиче. Силы, при воздействии которых происходит распирание дюбеля, распределены внутри отверстия равномерно, что повышает показатели рабочих нагрузок.
Дюбель тип S
Дюбель тип «S», предназначен для всех видов материалов из бетона и кирпича. Наличие блокировочных язычков предотвращает проворачивание дюбеля в отверстии, а зубцы прочно закрепляют дюбель за счет трения в полнотелых строительных материалах. Передняя половина дюбеля имеет сплошное сечение, что еще более усиливает распорное давление в глубине отверстия при завинчивании шурупа.
Дюбель тип U
Универсальный дюбель из полипропилена тип «U», предназначен для использования его как в полнотелых, так и пустотелых материалах. В плотной кладке, дуйствует как обыкновенный трех-лепестковый дюбель, а в пустотелых материалах, дюбель тип «U», наварачивается на шуруп и завязывается в плотный узел, который надежно крепит шуруп в стене.
Дюбель KPU
Дюбель «KPU» изготовлен из нейлона, характеризуется большой стойкостью к механическим деформациям и перепадам температур. Применяется для пустотелых материалов (кирпич, плита перекрытия и т.д.), а так же для полнотелых строительных материалов: бетон, полнотелый кирпич, камень.
Дюбель KPW
Дюбель «KPW» изготовлен из нейлона, применяется для гипсокартонных, древесно-стружечных плит и других материалов: бетон, полнотелый кирпич, дырчатый кирпич. При использовании в пустотелых материалах, дюбель образует узел в полой области. В полнотелых метериалах дюбель расширяется и держит благодаря силе распора.
Дюбель KPX
Дюбель «KPX» используется для полнотелых строительных материалов типа: бетон, кирпич, камень, а так же для других материалов таких как: дырчатый кирпич, пустотелый блок и т.д.
Дюбель KPR
Дюбель «KPR», прежде всего применяется для пустотелых строительных материалов: дырчатый кирпич, щелевой пустотелый блок, газобетон, легкий бетон. Распорный дюбель «KPR» предназначен для крепления брусков, деревянных планок, фасадов зданий, оконных рам, металлических профилей.
Дюбель KMG
Дюбель «KMG» предназначен для анкеровки в газобетоне и в других строительных материалах. Внутренняя резьба дает возможность крепления с использованием шурупов для дерева, саморезов, а так же винтов с метрической резьбой. Необходимо учитывать, что диаметр сверления (учитывая форму дюбеля) зависит от вида основания.
Дюбель для пенобетона
Дюбель предназначен для пенобетона (пористого бетона). Высокие внешние ребра дюбеля позволяют значительно увеличить площадь соприкосновения с материалом. При распирании дюбеля шурупом обеспечивается его надежное закрепление в пенобетоне.
Дюбель «Дрива»
Дюбель предназначен для крепления к гипсокартону толщиной не менее 9 мм светильников, плинтусов и т.д. Фиксация дюбеля происходит за счет высокой и редкой резьбы, которая, с одной стороны, не позволяет крошиться гипсокартону, а с другой, за счет увеличенной площади поверхности обеспечивает надежное крепление дюбеля в плите. Не требует предварительного рассверливания. Диаметр самореза для пластиковой дривы — 3,8 мм. Диаметр самореза для стальной дривы — 4,5 мм.
Дюбель «Бабочка»
Дюбель «Бабочка», предназначен для крепления к гипсокартону, ГВЛ, ДСП и другим материалам толщиной 10-12 мм. Порядок монтажа следующий:
- Высверливается отверстие необходимого диаметра (8 или 10 мм).
- В отверстие вставляется дюбель.
- К стене прикладывается монтируемая деталь с предварительно просверленным в ней отверстием.
- Производится монтаж детали при помощи шурупа. Длинна шурупа не менее 55 мм (без учета толщины прикрепляемой детали).
Как правильно подобрать размер сверла под дюбель
На сегодняшний день нет необходимости использовать гвозди для того чтобы повесить картину, полку, шкафчик или другой предмет мебели и декора. Во-первых, это неудобно, во-вторых, ненадежно. Любой крепеж должен быть надежным, лучше выбирать дюбеля, которые устанавливаются в заранее просверленное отверстие. Надежность такого крепления напрямую зависит от правильно подобранного сверла, чем меньшая разница диаметра дыры и стержня, тем крепче он установится. Как подобрать сверло под дюбель разберемся дальше.
Основные принципы подбора
Правильный выбор сверла под дюбель должен основываться на следующем:
- Рассчитывая какое отверстие сверлить под дюбель, стоит учитывать тип стены, в которую устанавливается стержень, и чем она покрыта.
- Вес прикрепляемого мебели и максимальные возможные нагрузки.
Учитывая вышеуказанные параметры можно правильно выбрать соответствующий инструмент. Чтобы было проще, нужно учитывать заводской размер сверла и крепежа, а также предел прочности дюбеля. На инструменте имеется маркировка, ориентируясь на которую легко подобрать нужную модель.
Если материал стенки очень прочный, например, бетон, следует выбрать два типа сверла и разные режимы работы дрели. Для начала следует взять сверло на несколько размеров меньшее дюбели, перевести дрель в ударный режим и проделать необходимую дыру. Затем, использовав буравчик идентичного размера с крепежом, на обычном режиме довести дыру до необходимых параметров.
С помощью таких манипуляций можно провести работы быстрее, не слишком нагружать дрель, получить отверстие идеальной формы и сохранить целостность стены и ее покрытия. Стержень в дыре не должен прокручиваться и свободно перемещаться в нем. Вместо дрели лучше выбрать перфоратор, так как он более мощный и производительный.
Если материал стенки рыхлый, лучше, чтобы размер сверла был на несколько размеров меньше стержня (например, под дюбель 8, сверло размером 6 или 7). Это позволит плотно установить крепеж, даже в случае излишнего разрушения структуры стены.
Выбирая тип сверла, стоит обратить внимание на победитовые, учитывая их высокую прочность и долговечность.
Длина отверстия должна на несколько миллиметров превышать длины дюбели. Это нужно для того, что он плотно сел в нишу на всю свою длину, так как в дыре может скапливаться пыль.
Крепление легких предметов
Крепление полочек, картин и других легких предметов не требует особой подготовки и наличия мощного инструмента. Нужно лишь иметь электроинструмент, простой дюбель и подходящее сверло под дюбель. Такой тип крепежа отлично подходит для бетонных и кирпичных стен. Также его можно монтировать в потолок, для чего следует проделать отверстие под дюбель 6. Для стен подходит крепеж 4 размера. Для стенок из такого типа лучше всего подходит победитовое жало. В большинстве случаев двух точек монтажа будет вполне достаточно.
Крепление изделий, имеющих средний вес
Если вес монтированного элемента декора превышает 5 кг, нужен более надежный крепеж. Подойдет дюбель диаметром 8 мм и соответственно диаметр сверла также 8 мм. Длины отверстия в 6 см вполне достаточно при работе с обычными стенами, при работе с рыхлым материалом или потолком глубину увеличивают до 8.
Если вес предмета приближается к 10 кг, для надежности стоит установить 4 крепежа, так как 2 могут не выдержать. В качестве инструмента лучше применить перфоратор.
Крепление тяжеловесных предметов
Тяжелая мебель или бытовая техника, которая монтируется на стену, несет значительную физическую нагрузку. Даже если крепеж вначале выглядит надежно, со временем он может подвести. Установку тяжеловесных предметов стоит проводить только на стенках из прочных материалов, бетона или кирпича. Рыхлый материал может разрушиться под воздействием большого веса. Нормальный диаметр крепежного элемента — 10 мм, а глубина дыры более 6 см, на эти показатели нужно опираться, чтобы определить диаметр сверла. Для надежности, количество точек монтажа рекомендовано не менее 6. Подбирая, каким сверлом сверлить, можно смело выбирать победитовые.
Чтобы прикрепленная конструкция выдерживала около 100 кг, лучше использовать анкерные болты.
Они более надежные, даже учитывая их меньший размер. Следует проделать отверстие глубиной до 6 см и установить выбранный болт.
Существует 3 вида:
- Болт с наружной гайкой, которая затягивается обычным ключом.
- Самоконтрящаяся гайка, которая закручивается отверткой.
- Двухраспорные анкера, которые применяются для крепежа самой массивной мебели.
Крепление к ненадежной поверхности
Современные дома имеют множество поверхностей, изготовленных из не очень прочных материалов. К ним можно отнести гипсокартон, старый кирпич, деревянные доски или плиты из прессованных опилок. При работе с ними лучше использовать нейлоновые крепежи диаметром более 10 мм, глубина монтажа не должна быть меньше 6 см. Буравчик лучше выбрать на несколько размеров меньше.
Процесс сверления должен быть безударным, так как излишняя нагрузка может повредить поверхность. Использование ударного режима может не оставить видимых разрушений, но внутренняя структура стены может пострадать. Если диаметр сверла будет слишком большим, крепеж будет свободно двигаться в отверстии, постепенно увеличивая его диаметр, особенно если работа проводилась с газобетонном.
Для гипсокартонных стен необязательно применять сверло меньшего диаметра, главное не давить на дрель и не использовать ударный режим. Гипсокартон – очень нежный материал, даже небольшая нагрузка может привести к разрушению участка стены. Просверлить отверстие следует с легким усилием, чтобы оно соответствовало размеру пластикового дюбеля с саморезом.
Стоит понимать, что крепить к подобным поверхностям тяжелые конструкции не нужно, даже если изначально материал справляется с нагрузкой, со временем под большим весом может произойти обрушение.
Если учитывать материал, из которого изготовлена стена, правильно подобрать дюбель и сверло к нему, а также имея на руках качественный инструмент можно сделать качественный монтаж, и не переживать о сохранности своей мебели или бытовой техники. Соблюдая рекомендации, с подобным монтажом справится даже неопытный мастер.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Дюбель для газобетона, для такого дюбеля сверлят отверстие, соответствующее диаметру. В отверстие дюбель держится за счет расклинивания под действием самореза и его спиралевидных ребер. Рамный дюбель бывает длиной от 60 до 360 мм., двух основных видов — для твердой сплошной основы и для пустотелых (щелевых) и мягких материалов. Удлиненная распорная часть дюбеля, обеспечивает зацепление сразу за несколько перемычек в материале с пустотами. Как правило применяются для крепления оконных и дверных коробок, а также через слой штукатурки и теплоизоляции, различных элементов обшивки. Дистанционный (юстировочный) дюбель, закрепляет рейки обрешетки под последующую обшивку на некотором удалении от стены. Позволяет производить регулировку в пределах от 0 до 3,00 см относительно основы положение реек обрешетки в процессе крепежа за счет разделяемого на 2 части (1- основа, 2 — рейка) дюбеля и самореза специальной конструкции.
Металлический дюбель бабочка предназначен для пустотелых конструкций и гипсокартона. Выдерживает большие нагрузки. При вкручивании винта дюбеля, пластины расходятся во все стороны и прижимаются к внутренним опорным поверхностям. Дюбель для крепления термоизоляции – название говорит само за себя, предназначен для укрепления утеплителя из минеральной ваты или другова объёмного и легкого материала. В отверстие в бетонной или кирпичной стене забивают без гвоздя или шурупа. |
Как подобрать саморез к дюбелю – пластмассовые шурупы
Чем отличается шуруп и саморез.
Мы постоянно в нашей обычной жизни сталкиваемся с различными деталями крепежа: саморезами, шурупами, болтами и винтами. В настоящее время наиболее широкое распространение получили саморезы, появившиеся на рынке строительных материалов совсем недавно, и которые вытеснили отечественные шурупы непривлекательного вида.
Шуруп
Шуруп выглядит как стержень с головкой и острой резьбой. До шляпки на стержне шурупа можно выделить два участка с винтовой резьбой и без резьбы. Форма головки у него может быть полукруглая, шестигранная или потайная. Различают шурупы для дерева и для металла. У шурупов для дерева более крупный шаг резьбы по сравнению с шурупами для металла. Универсальные шурупы
применяются в любой отрасли народного хозяйства.
Саморез
Саморез – это винт, у которого острая резьба и есть либо острый наконечник, либо наконечник-сверло. Резьба у них нанесена до самой шляпки. От шурупов саморезы отличает шаг резьбы и сверло.
Как подобрать сверло под дюбель
Отличия имеются так же в профиле резьбы. Саморезы имеют более острую и высокую резьбу с разным углом наклона. Маленькие сверла используют для дерева, большие — для металла. Саморезы имеют потайную, полукруглую головку под отвертку или с шайбой.
Отличия, преимущества
Что же такого хорошего в саморезах, ведь они практически те же шурупы, но имеющие более высокое качество? Саморезы изготавливаются по определенной технологии. Для изготовления используется только прочные стальные сплавы, которые проходят последующую термическую обработку. Иначе можно сказать, что их изготавливают из закаленной стали. Как и весь стальной крепеж, саморезы для защиты от коррозии могут быть фосфатированы, оксидированы или гальванически оцинкованы с применением пассивирования.
После такой обработки саморезы становятся характерного черного или блестяще белого цвета и приобретают значительную устойчивость к коррозии. Для стыковки с инструментом у них используются четкие и точные шлицы, имеющие форму креста.
Саморезы, изготовленные из латуни или нержавейки, можно считать экзотикой.
Саморезы с высокой винтовой резьбой имеют тонкий и острый профиль. Очень легко можно нарезать резьбу в достаточно твердых металлах саморезами с таким профилем резьбы. При этом его конец выполнен в виде острого конуса. Он как шило проделывает в материале отверстие для точной установки и для того, чтобы можно было начать нарезку резьбы. Работу конца самореза можно сравнить с работой бура. У некоторых видов саморезов на конце сформировано подобие сверла, которое дает возможность избежать сверления и нарезки резьбы. При этом он легко вворачивается в металл, имеющий толщину до 2 мм.
Те саморезы, которые используются для крепежа различных металлических частей, имеют более частую резьбу. Достаточно часто у них имеется двухзаходная резьба.
Универсальные саморезы имеют резьбу со средним шагом длины.
Для скрепления частей деревянных конструкций используются саморезы, у которых имеется широкий шаг резьбы, большой угол наклона и достаточно острый конец.
Самые востребованные саморезы имеют потайную головку, которая плавно переходит в стержень с резьбой. Такая форма крепежа идеально подходит для монтажа гипсокартонных листов. Не менее популярны у нас и саморезы, имеющие шестигранную головку. Чаще всего их применяют тогда, когда требуется повышенная прочность крепежа. Используют их вместе с дюбелями из пластика для крепления тяжелых предметов к стенам.
Кровельный саморез имеет шестигранную головку, которая переходит в крупную шайбу (пресс-шайба). У него есть резиновая прокладка для герметизации соединения, и окрашен он в один из распространенных цветов кровельных материалов (белый, зеленый, красный и т.д.).
Саморезы с полукруглой головкой, переходящей в шайбу, используют для соединения материалов имеющих форму листа. Такой крепеж для листового металла имеет резьбу с малым шагом. При этом форма головки увеличенного диаметра дает возможность более эффективно крепить материал за счет усиления прижимания к основанию, когда просто невозможно сделать зенковку.
Короткие саморезы с наконечником в виде сверла и полукруглой головкой используют для крепления частей, изготовленных из металлического профиля. Очень часто их называют клопами и блохами.
Так же шурупы и саморезы имеют отличия по подготовке материала к применению крепежа. При использовании шурупа необходимо просверлить отверстия, куда затем его ввинчивают. При использовании самореза материал такой подготовки не требует. Шурупы имеют только два вида головок. У саморезов огромное количество видов головок: несколько видов потайных головок, шестигранные с шайбой и без, полукруглые с шайбой и без, цилиндрические и трапециевидные.
Саморезы за счет своей прочности применяются для крепежа всевозможных материалов, начиная с дерева, пластмассы и до металла, бетона.
Можно сделать вывод: разница между шурупом и саморезом заключается в том, что шурупы требуют предварительно просверленного отверстия, а саморезы подходят практически для всех материалов и не требуют предварительной подготовки рабочей поверхности.
Выбираем правильно саморезы по нагрузке, вся информация
Сегодня в статье мы рассмотрим такую важную тему, как правильный выбор саморезов. Дело в том, что общаясь в консультантами различных строительных магазинов, мы пришли к выводу, что часто люди выбирают метизы (металлические изделия, от словосочетания) совершенно неправильно, отдавая свой выбор тем саморезам, которые стоят минимально. Часто обращают внимание исключительно на длину, что в корне не правильно.
Если вы встречались с тем, что при вкручивании или выкручивании метизов, они у вас ломались, то это происходило либо ввиду некачественных саморезов, либо ввиду неправильно сделанного выбора.
Для того, чтобы разобраться в этой, казалось бы на первый взгляд сложной теме, читайте нашу статью далее.
Как выбрать саморезы правильно
Итак, для того, чтобы правильно выбрать саморезы, которых сегодня продается просто несчетное количество, необходимо обратить первым делом на ход резьбы.
- Ход резьбы саморезов, может быть как частый, так и редкий.
- Частый ход саморезов предназначен для того, чтобы их вкручивать в металлические поверхности.
- Редкий ход саморезов, предназначен для того, чтобы их вкручивать в мягкие поверхности, такие как пластик, гипс, дерево.
- Универсальные саморезы — это те, которые можно вкручивать куда угодно. Если вы не знаете что купить, то покупайте именно универсальные саморезы.
- Существуют также специальные саморезы, которые предназначены для определенных задач. Классический пример — это метизы с граненой головкой, который нужны для монтажа кровельных материалов.
Какие бывают саморезы по типу резьбы
Диаметры и длины саморезов с потайной головкой ГОСТ 1145-80 и полупотайной головкой ГОСТ 1146-80
Диаметр самореза, мм | Длины самореза, мм | Диаметр самореза, мм | Длины самореза, мм |
---|---|---|---|
1,6 | 7, 10, 13 | 4,0 | 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60 |
2,0 | 7, 10, 13, 16 | 5,0 | 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70 |
2,5 | 7, 10, 13, 16, (18), 20, (22), 25, | 6,0 | (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 |
3,0 | 10, 13, 16, (18), 20, (22), 25, 30 | 8,0 | 50, 60, 70, 80, 90, 100 |
3,5 | 10, 13, 16, (18), 20, (22), 25, 30, 35, 40 | 10,0 | 80, 90, 100 |
Длины и диаметры саморезов с полукруглой головкой по ГОСТ 1144-80
Диаметр самореза, мм | Длины стержня в мм | Диаметр самореза, мм | Длины стержня в мм |
---|---|---|---|
1,6 | 7, 10, 13 | 4,0 | 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60 |
2,0 | 7, 10, 13, 16 | 5,0 | 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70 |
2,5 | 7, 10, 13, 16, (18), 20, (22), 25 | 6,0 | (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 |
3,0 | 10, 13, 16, (18), 20, (22), 25, 30 | 8,0 | 50, 60, 70, 80, 90, 100 |
3,5 | 10, 13, 16, (18), 20, (22), 25, 30, 35, 40 | 10,0 | 80, 90, 100 |
Какие саморезы выбрать для определенной нагрузки
Для того, чтобы правильно подобрать метизы в зависимости от нагрузки, вы можете обратиться к продавцу-консультанту и попросить его помочь вам. Либо, можете заглянуть в нашу таблицу и определиться со своим выбором до похода в магазин.
как подобрать его под дюбели 6 и 8? Каким сверлить отверстие под дюбель 10?
Как правильно подобрать сверло под дюбель – с этим вопросом сталкиваются многие начинающие строители. Поскольку диаметр отверстия при установке крепежа такого типа, действительно, имеет большое значение, к поискам подходящего инструмента и расходных материалов стоит отнестись очень ответственно. Лучше заранее узнать о том, каким сверлом подготовить отверстие под дюбель 6, 8, 10 мм, чем совершить ошибку в процессе работы, а затем ее исправлять.
Что учесть при выборе?
Необходимость подобрать подходящее сверло под дюбель перед его установкой в поверхность стены периодически возникает у каждого домашнего мастера. Здесь важен точный расчет, поскольку любые ошибки приведут к ухудшению прочности соединения. Прежде чем выбрать подходящий инструмент в своем арсенале, стоит изучить несколько важных вопросов.
Первый из них связан с определением типа материалов, из которых сделаны стены, а также выполнена отделка их поверхности. Второй важнейший параметр: нагрузка, под которой крепеж будет эксплуатироваться. С диаметром — третьим базовым элементом – вопросов обычно не возникает: он указан в маркировке на поверхности сверл и дюбелей.
Исключить прокручивание крепежа в отверстии, избежать чрезмерного увеличения его диаметра поможет отдельная хитрость. Начинать сверление нужно при меньшем, чем это необходимо, размере бура. Так, для дюбеля 10 мм берется ударная дрель со сверлом на 8 мм – этот вариант годится для бетонного монолита, по ячеистым и пустотелым блокам использовать биение нельзя. Отверстие проделывается не на полную глубину. Затем в патрон дрели устанавливается сверло, соответствующее диаметру дюбеля, выполняется досверливание в безударном режиме.
Такой подход позволит не разбить подготавливаемое отверстие при работе с мощным электроинструментом, исключит уход в стороны и неточности при работе. Глубина подбирается исходя из длины крепежа – она должна быть на 3-5 мм больше, при этом можно использовать ограничитель на стержне бура, чтобы избежать чрезмерного погружения. Если не предусмотреть этот запас, при установке дюбель может упереться в препятствие из оставшейся пыли или бетонной крошки. Нужно запомнить еще одно непреложное правило: по твердым поверхностям, таким как бетонный монолит, кирпич, нужно обязательно выбирать сверло точно по диаметру крепежа. При бурении стен из рыхлых или вспененных, ячеистых, пустотелых материалов отверстие делается меньше на 1-2 мм, иначе фиксация будет недостаточно плотной.
Гильза дюбеля со временем разболтается, может выпасть или создать люфт, снизив надежность соединения. Для сверления сырых стен это правило сохраняет свою актуальность. Тип бура тоже подбирается индивидуально с учетом материала, из которого изготовлено основание. Иногда проще подготовить универсальный вариант, но по кафелю или керамогранитной облицовке все равно лучше брать специальный. Сверла с победитовым наконечником оптимальны в работе по кирпичу и бетону.
Для стен из дерева, полимерных листовых материалов, ДСП или других строительных плит специальный бур не требуется. Подойдет самое обычное сверло из инструментальной высокопрочной стали.
Крепление предметов разной тяжести
Прежде чем сверлить отверстие под дюбель-гвоздь или пластиковый распорный крепеж, стоит уточнить нагрузки, которые предстоит брать на себя устанавливаемому в стену элементу. Чем тяжелее и массивнее будет навешиваемая конструкция, тем крупнее потребуется крепеж. Легкую полку можно зафиксировать на дюбель 5 мм, тяжелый стеллаж – на его аналог от 10 до 12 мм в диаметре.
Брать в расчет стоит и саморезы или шурупы. Например, типоразмеру 6х40 мм соответствует дюбель 8 или 10 мм аналогичной длины. Правильно определить нужные диаметры можно при помощи таблицы.
Легких
Для предметов малого веса используются легкие монтажные элементы, подойдет и быстро устанавливаемый дюбель-гвоздь. Отверстие в стены из бетона, железобетона, полнотелого кирпича под них сверлят такое же, как и диаметр крепежа. Под наружный размер 6 мм хватит длины 40 мм. Навешивая люстры, потолочные светильники, дюбель лучше углубить сильнее. Здесь подойдет крепеж с параметрами 6х60 мм.
Среднего веса
В случае если предстоит навесить полку или другой предмет среднего веса, придется взять более надежный тип крепления. Подойдут ударные дюбели диаметром от 8 мм и более. Заглубление, соответственно, и длина используемого изделия определяются по месту его установки. Если в стену фиксируют дюбель 60 мм, то в потолок понадобится уже его аналог на 20-30 мм длиннее.
Важно правильно рассчитывать количество фиксаторов. На каждый дюбель при его правильной установке должна приходиться нагрузка не более 2,5 кг веса предмета. То есть на полку или стеллаж массой 10 кг придется высверлить в стене 4 отверстия или больше, чтобы предусмотреть дополнительные факторы риска.
При наличии домашних животных, которые могут запрыгнуть на подвешиваемую конструкцию, стоит заложить дополнительную страховочную нагрузку в 4-5 кг. Количество дюбелей пропорционально увеличится на 2 единицы.
Тяжелых
Массивные предметы интерьера, не имеющие напольной опоры, требуют тщательной фиксации. Диаметр дюбеля и сверла здесь будет не менее 10 мм, заглубление можно делать на 60 мм и более в стену, на 80 мм – в потолок. Сам крепеж должен относиться к ударному типу — в него заколачивается ответная часть. Для пустотелых и ячеистых стен установлены определенные ограничения по внешним нагрузкам, а также используемому крепежу – лучше применять химические или специальные анкеры с увеличенной площадью раскрытия.
Если предстоит зафиксировать на стене, потолке элементы домашнего спортивного инвентаря, их тоже навешивают отдельно. Здесь используют анкерные болты, подбор диаметра которых осуществляется индивидуально, но не менее чем 8х60 мм.
Крепим к ненадежной поверхности
Бетонный монолит и полнотелый кирпич все чаще уступают место материалам, не обладающим той же прочностью и твердостью. Гипсокартонные перегородки и пазогребневые плиты, ячеистый и газобетон хоть и обеспечивают быстрое возведение зданий, но сильно проигрывают в надежности. При сверлении отверстий такая стена может раскрошиться или треснуть, особенно когда речь идет о пустотелых элементах. Чтобы этого не произошло, действовать следует по определенным правилам.
- Выбирать легкий крепеж из нейлона и других полимеров, отдавая предпочтение диаметру не менее 10 мм. Это позволит лучше закрепить его в стене. Для очень пористых стен предназначены металлические дюбели типа «молли».
- Подбирать сверло на 1-2 мм меньше дюбеля. Подойдет победитовый вариант – довольно универсальный и надежный. При сверлении кафеля, плитки в ванной на гипсокартонной перегородке лучше заменить его алмазным буром.
- Производить работы в 1 этап. Сверлить нужно в безударном режиме, выбирая всю необходимую длину за проход.
- Предпочесть дюбели, специально созданные для пустотелых стен и слабых оснований. В первую очередь к ним относятся «бабочки», при установке самореза или шурупа раскрывающие свои боковые грани. Напрямую в гипсокартон гораздо надежнее садится дюбель с уже нарезанными кромками — под него не требуется предварительное сверление, нужно просто завернуть изделие в стену. Несущие способности такого крепежа невелики, но их хватит, чтобы повесить часы или небольшую картину.
- При неправильно выбранном диаметре сверла рекомендуется поменять дюбель. Если это невозможно, усилить фиксацию помогут составы, такие как «жидкие гвозди». Их же применяют при проворачивании установленного крепления. Достаточно 30-120 минут, чтобы дюбель был готов к установке самореза.
- Если крепеж уперся в перегородку или другое препятствие, а снаружи осталась часть гильзы, ее можно аккуратно удалить. При работе на стенах с декоративным покрытием, их предварительно защищают кругом из наждачной бумаги, надев его на дюбель. Затем лишний край просто опиливают, саморез или шуруп устанавливают, как обычно.
Учитывая все эти рекомендации, можно легко подобрать подходящий дюбель и сверло для его установки, а также избежать ошибок, часто допускаемых неопытными мастерами.
В следующем видео описаны правила выбора дюбеля и анкера.
Самонарезающие винты Как выбрать
Самонарезающие винты. Как выбрать для пластмассовых приложений
Самонарезающие винты: как выбрать и использовать правильный Чарльз Т. Келлер
Саморезы обеспечивают экономичное средство сборки компонентов, особенно там, где необходимо соединить разнородные материалы. Они предлагают особое преимущество там, где периодическая разборка может потребоваться для обслуживания или ремонта. Нарезание резьбы и нарезание резьбы — два основных типа саморезов.Винты для нарезания резьбы деформируют пластик, в который они вбиты, образуя прочную резьбу; винты для нарезания резьбы физически удаляют материал так же, как машинный метчик, чтобы сформировать путь резьбы. Выбирая саморез, который будет работать лучше всего, дизайнеры обнаружат, что знание модуля изгиба материалов и меры жесткости пластика является лучшим ориентиром для определения его способности поглощать напряжение, создаваемое винтами различной конструкции. Следующие ниже рекомендации основаны на пригодности типа или конструкции винта для инженерных пластмасс по четырем категориям жесткости, значения определяются при 23 ° C (73 ° F) и относительной влажности 50%.
фунтов на кв. Дюйм) или меньше баллона. В эту категорию входит большинство неармированных нейлоновых смол Zytel (за исключением нового семейства кристаллических нейлонов с аморфно-подобными свойствами). Использование обычных резьбонарезных винтов с этими смолами обеспечивает прочное соединение.
Рисунок 1. Типы резьбонарезных винтов Тип C
Тип BP Тип AB Тип B
Резьбонарезные винты Резьбонарезные винты обычно дешевле, чем резьбонарезные винты, а получаемая ими резьба обеспечивает наибольшее сопротивление откату.Однако их преимущества в некоторой степени компенсируются тем фактом, что они могут вызывать сильное и концентрированное напряжение в кольце. В то время как более жесткие пластмассы обычно не могут поглотить это напряжение, смолы с модулем изгиба 1380 МПа (200000
Напряжение, создаваемое винтами для нарезания резьбы, обычно слишком велико для смол второй категории, то есть пластиков с модулем изгиба от 1380 до 2758 МПа. (От 200 000 до 400 000 фунтов на квадратный дюйм) и резьбонарезные винты.Однако, исключением является ацеталь Delrin, как и марки Zytel на основе нейлона 612.Низкие коэффициенты трения, обеспечиваемые этими двумя материалами, буквально сглаживают путь, позволяя формировать резьбу с минимальным напряжением. Однако при использовании резьбонарезного винта из материала этой группы жесткости следует обратить внимание на винты Trilobe или Hi-Lo, специально разработанные для уменьшения радиального давления.
2
Рис. 2. Винт для резьбонарезания Trilobe
имеет немного более высокий модуль упругости. 7 590 МПа (1100 000 фунтов на кв. Дюйм) также подходит к этой группе, поскольку он способен принимать обычные винты с резьбой.В этих жестких материалах винты нарезания резьбы будут иметь высокое резьбовое зацепление и высокие зажимные нагрузки. Они не будут вызывать высокого остаточного напряжения, которое могло бы привести к выходу изделия из строя после вождения.
2. Литые вставки, форма которых сводит к минимуму напряжение, заранее размещаются непосредственно в форме и становятся неотъемлемой частью компонента.
Рисунок 7. Формованная пластина
Рисунок 3. Винт Hi-Lo
Hi-Lo доступен как для нарезания резьбы, так и для нарезания резьбы, причем последний рекомендуется для использования на материалах с еще более высокой модуль упругости.Крепежная деталь с резьбой HiLo имеет двухзаходную резьбу, где одна резьба является высокой, а другая — низкой. Острый угол резьбы 30 градусов обеспечивает более глубокий разрез в материале и снижает радиальное напряжение, которое может возникнуть при использовании стандартной формы резьбы под углом 60 градусов. Его меньший по сравнению с обычным малый диаметр увеличивает материал, контактирующий с резьбой. В результате получается более прочная застежка с большим сопротивлением выдергиванию.
Последняя группа пластиков с модулем изгиба выше 6 895 МПа относительно хрупка.Их тенденция к гранулированию между резьбой винта может вызвать вырывание крепежа при более низких, чем предполагалось, значениях усилия. К смолам этой очень жесткой категории относятся нейлон Zytel, армированный стекловолокном на 33 и 43 процента, и все другие сорта полиэстера Rynite. Для этих очень жестких смол рекомендуется более тонкая резьба Т-образного резьбонарезного винта.
3. Расширительные вставки вставляются в предварительно отформованные или просверленные отверстия, фиксируя их на месте, когда винт расширяет вставку.
Рисунок 8 — Расширяющая вставка
4.Сплошные втулки обычно представляют собой вставки, состоящие из двух частей. Корпус вкручивается в подготовленное отверстие и фиксируется кольцом.
Рисунок 5. Винт Т-образного типа
Рисунок 9. Сплошная втулка
Другие важные факторы Даже когда в этих очень жестких пластиках используются винты с мелким шагом, резьба обычно будет срезаться, когда винт откручивается. Если требуется снятие и повторная установка крепежа, бобышка должна быть достаточно большой, чтобы в ней можно было установить новый винт следующего большего диаметра. Более крупные винты, используемые для ремонта, обеспечат большую зажимную нагрузку, чем при первоначальной установке.При проектировании саморезов важен ряд факторов: Размер отверстия в бобышке Для максимального отношения зачистки к крутящему моменту используйте диаметр отверстия, равный диаметру шага винта. Внешний размер бобышки Самый практичный диаметр бобышки в 2,5 раза больше диаметра винта. Если его стенка будет слишком тонкой, бобышка может треснуть. Более высокие моменты зачистки не достигаются с более толстыми выступами. Влияние длины винта Крутящий момент затяжки быстро увеличивается с увеличением длины зацепления и выравнивается, когда длина зацепления составляет около 2.В 5 раз больше среднего диаметра винта.
Винты для нарезания резьбы Третья группа смол с модулями изгиба в диапазоне от 2 758 до 6 895 МПа (от 400 000 до 1 000 000 фунтов на кв. Дюйм) увеличивает прочность и жесткость за счет стекловолокна и / или минерального армирования. Смолы этой категории включают стеклонаполненный Delrin 570; те композиции нейлона Zytel, армированные до 13 процентов (по весу) стекловолокна; и нейлон Минлон, армированный минералами. Rynite 430, упрочненный, 30-процентный армированный стекловолокном член семейства полиэфирных смол DuPonts ПЭТ, хотя и
Металлические вставки Альтернативным и более долговечным решением может быть использование металлической вставки с резьбой.Обычно используются четыре типа вставок: ультразвуковые, литые, расширительные или сплошные. Трение и давление на внешние накатки и канавки удерживают вставку на месте. Внутреннее отверстие с резьбой подходит для стандартного крепежного винта. 1. Ультразвуковые вставки прижимаются к месту, поскольку пластик плавится под действием высокочастотных ультразвуковых колебаний. Он закрепляется по мере затвердевания расплава. Это предпочтительный вариант установки для инженерных пластиков DuPont.
Рис. 4. Винты для нарезания резьбы Тип F Тип D Тип BT Тип T
Отношение ленты к зацепу Кривая крутящего момента на рисунке 10 показывает, как саморез реагирует на приложенный крутящий момент.До точки А крутящий момент применяется для нарезания или образования резьбы и преодоления трения скольжения на резьбе. Последовательные повороты требуют большего крутящего момента, так как площадь зацепления резьбы увеличивается. В точке А головка винта села. Любое дальнейшее применение крутящего момента, называемого моментом снятия изоляции, приводит к сжимающей нагрузке
Рисунок 6. Тип BF
Ультразвуковая вставка
3
резьбы. В точке B напряжение в резьбе достигает предела текучести пластика, и резьба начинает срезаться.Нити продолжают обрываться до точки C, когда крепление полностью разрывается. Соотношение между полосой и приводом — отношение момента зачистки к крутящему моменту привода может использоваться для оценки характеристик закрепленного соединения. Для крупносерийного производства с использованием электроинструментов это соотношение должно составлять примерно 4: 1. При хорошо обученных операторах, работающих с однородными деталями и ручными инструментами, соотношение 2: 1 может быть приемлемым. В любом случае следует избегать использования смазок, потому что они резко снижают это соотношение.
Конечным испытанием самореза является сила выдергивания.Его можно рассчитать из:
Подтверждение может быть получено путем проведения испытаний прототипа пластин втулки или плоских пластин, отлитых из выбранного пластика. Trilobe является товарным знаком Continental Screw Co. Hi-Lo является товарным знаком Illinois Tool Works, Inc.
C.T. Чак Келлер (Chuck Keller), старший технический специалист в группе проектирования отдела полимерных продуктов Chestnut Run Technical Services Laboratory, рассматривает типы винтов, а также некоторые жизнеспособные альтернативы и предлагает несколько советов по конструкции выступов и оценке соединений Эта статья была первоначально опубликована весной 1983 года. выпуск журнала «Инженерное проектирование».
Рис. 10. График крутящего момента
.
Как отремонтировать незакрепленные или сломанные детали стула — Как отремонтировать деревянную мебель: советы и рекомендации
У всех видов деревянной мебели есть свои индивидуальные структурные проблемы. Имея здравый смысл и некоторые особенности, вы можете содержать все свои деревянные стулья в хорошем состоянии. Вот как заменить незакрепленные или сломанные детали стула:
Свободные суставы
Каркасы сидений удерживаются с помощью шиповых соединений (зубец, язычок или дерево, закрепленное в отверстии соединительной детали) или дюбелей (деревянные штифты удерживают детали вместе), поддерживаемых треугольными клеевыми блоками с выемками, соответствующими ножкам. .Если вовремя зацепил неплотный стык, отремонтируйте его с помощью клея. Если стык сломан, придется его разобрать и заменить дюбели. Треугольные клеевые блоки, вероятно, будут приклеены и привинчены к раме, а дюбель может даже поддерживаться скрытыми гвоздями или винтами. Осторожно отделите стык с помощью старой отвертки или шпателя с жестким лезвием, затем замените дюбели. Перед повторной сборкой убедитесь, что соединение чистое и сухое.
Объявление
Иногда для ремонта рамы можно использовать механическое крепление — угловую скобу или скобу для ножек стула.Это, конечно, действительно зависит от стоимости мебели. Не снижайте ценность антиквариата куском металла. Металлическое армирование бесполезно, если соединение не плотно прилегает друг к другу, но с его помощью можно сделать прочное соединение еще более плотным. Закрепите скобы латунными винтами и убедитесь, что они достаточно длинные.
Закрепите металлический уголок с одной стороны каркаса стула; предварительно просверлите отверстия под винты. Вставьте кусок тонкого картона под противоположную часть уголка, затем просверлите отверстия для шурупов с этой стороны.Достаточно плотно ввинтите винты, снимите картон и закрутите винты. Когда винты будут окончательно затянуты, уголок будет плотно стягивать соединение, чтобы закрыть зазор, оставленный картоном.
Свободные ножки, перекладины и шпиндели
Шатающиеся ножки, перекладины и шпиндели иногда могут расшататься на деревянных стульях, которые используются чрезмерно. Но эти проблемы часто можно исправить.
Незакрепленные перекладины или шпиндели — и, если не используются распорки, ослабленные ножки — иногда можно исправить, нанеся клей на стыки.Но исправленная таким образом деталь может снова выйти из строя. Для более постоянного ремонта аккуратно отделите деталь от каркаса. Если оба конца болтаются, удалите весь кусок. Для очень прочных стыков слегка поверните деталь, чтобы разорвать клеевое соединение; при необходимости используйте плоскогубцы с автоматической блокировкой. Подложите деталь, чтобы предотвратить повреждение дерева плоскогубцами.
Полностью удалите старый клей с детали и ее гнезда. Клей плохо сцепляется со старым клеем.Будьте осторожны, чтобы не удалить древесину с конца детали, иначе она не поместится. После удаления старого клея проверьте каждый конец детали в гнезде. Если концы плотно прилегают, нанесите клей на гнездо и снова вставьте незакрепленную часть. Зажмите заклеенное соединение и дайте ему полностью высохнуть.
Если деталь болтается в гнезде, вам придется увеличить ее, чтобы получилось прочное соединение. Если конец шипа треснул, вам придется его укрепить. Нанесите тонкий слой клея на шип и плотно обмотайте шелковой нитью.При необходимости нанесите еще клея и накройте шип еще одним слоем нитки. Дайте шипу с резьбой высохнуть в течение суток, а затем плотно приклейте армированный конец в гнездо. Вставьте его осторожно, чтобы не повредить нить. Зажмите стык и дайте ему полностью высохнуть.
Очень свободные ножки или перекладины можно закрепить, если шип прочный. Зажмите деталь в тисках или попросите помощника удерживать ее, а затем очень осторожно пропилите центр конца шипа. Вырез должен быть квадратным и отцентрованным, примерно на глубину той части, которая входит в гнездо — около 3/4 дюйма.Для мелких деталей используйте ножовку или копировальную пилу, чтобы сделать пропил; для более толстых деталей используйте ножовку или комбинированную пилу.
Из куска мягкой древесины — сосны на четверть круга, если она у вас есть — вырежьте тонкий клин, соответствующий ширине и глубине пропила в шипе. Здесь цель состоит в том, чтобы слегка раздвинуть пропил с помощью клина, таким образом увеличивая шип, чтобы он соответствовал гнезду. Когда вы убедитесь, что клин подходящего размера, очень осторожно вставьте клин в пропил. Когда шип немного увеличится, прекратите стучать и срежьте лишнюю древесину с клина канцелярским или перочинным ножом.Будьте осторожны, не забейте клин слишком сильно; чрезмерное расклинивание приведет к расколу шипа.
Чтобы проверить клин, вставьте его конец в пропил и постучите по нему ручкой отвертки. Если вы видите, что древесина по обеим сторонам пропила начинает расползаться, клин слишком широкий. Наконец, нанесите клей и соберите соединение, как описано выше.
Возможно, вы не сможете разобрать мебель для этой процедуры расклинивания. В этом случае есть еще два способа выполнить работу.Если соединение очень рыхлое и внешний вид не важен, удалите как можно больше клея. Сделайте из лепнины несколько тонких клиньев — хорошим выбором будет сосновая решетка. Обмакните концы клиньев в клей и забейте клинья молотком по незакрепленной части между деталью и розеткой. Затем с помощью канцелярского ножа обрежьте концы клиньев заподлицо с окружающей деревянной поверхностью. Выровняйте давление клиньев, когда вы их вдавливаете; если вы не разместите их осторожно, клинья могут вывести деталь из строя, еще больше ослабив соединение.
Если внешний вид важнее, просверлите отверстие диаметром 1/16 дюйма на стороне соединения и в незакрепленной части. Затем сделайте металлическую булавку из 10d обыкновенного или финишного гвоздя. Отрежьте шляпку ногтя ножовкой. Нанесите пару капель клея на просверленное отверстие и вбейте гвоздь. Зенковать штифт с помощью набора гвоздей или другого гвоздя 10d и заполнить отверстие шпатлевкой.
Сломанные задние направляющие, шпиндели и рейки
На стульях с горизонтальными направляющими поперек спинки направляющие врезаны в боковые стойки; на стульях с вертикальными шпинделями или планками эти части врезаны в изогнутую или прямую верхнюю направляющую.Рельсы, шпиндели и планки можно легко заменить, но замена может быть довольно дорогой — не беспокойтесь, если стул не стоит вложений. Чтобы заменить сломанную или отсутствующую деталь, попросите столярную или столярную мастерскую изготовить новую деталь на заказ.
Сначала разбираем спинку стула. Вероятно, он будет соединен на ножках, сиденье и поручне. Осторожно разъедините стыки, удалив гвозди или шурупы. Разбирать только те соединения, которые участвовали в ремонте. Обычно нет необходимости полностью разбирать деталь, чтобы добраться до детали.Если вы не уверены, что сможете собрать стул, пронумеруйте детали, когда будете разбирать их.
Сломанную деталь и аналогичную неповрежденную деталь отнести в столярный или деревообрабатывающий цех для копирования. Тщательно очистите стыки от старого клея. Затем соберите стул с новой деталью, склеивая каждое соединение. Зажмите кресло зажимами для ремня, пока клей не высохнет, а затем полностью отполируйте стул.
Уличные стулья с деревянными планками можно отремонтировать таким же образом, но планки обычно можно заменить широкими карнизами или тонкими досками.Чтобы заменить сломанную планку, отрежьте кусок широкого карниза или доски и сформируйте его по размеру рамы. Если планки крепятся шурупами, просверлите отверстия для шурупов в новой планке и прикрепите ее старыми шурупами или подходящими новыми. Если они крепятся заклепками, просверлите старые заклепки и замените их саморезами или винтами для листового металла с полукруглой головкой.
Сломанные неструктурные ступени и шпиндели
Разрывы и поломки неструктурных перекладин и шпинделей можно отремонтировать с помощью клея.Отломанные концы детали отделите, и нанесите клей на каждую деталь. Если деталь только треснула, нанесите клей в трещину с помощью инжектора клея. Тщательно соедините части, плотно прижав их друг к другу, и удалите излишки клея. Оберните деталь вощеной бумагой, а затем плотно оберните отремонтированный разрыв шнуром, чтобы деталь выровнялась должным образом. Крепко зажмите стул зажимом для ремня или веревкой и дайте клею полностью высохнуть.
Сломанные руки, ноги и другие детали конструкций
Если важна прочность, сломанная часть должна быть усилена.Лучшее укрепление — это дюбель (деревянный колышек), скрепляющий отломанные части вместе. Используйте дюбель от 1/8 дюйма до 3/8 дюйма, в зависимости от толщины сломанной части; просверлите отверстия для дюбелей сверлом того же размера.
Отделите отломанные концы детали. В центре одного конца под прямым углом к разрыву просверлите отверстие глубиной 1 дюйм, такого же диаметра, как и дюбель. Это отверстие отмечает расположение дюбеля. Отрежьте головку гвоздя 16d и вставьте гвоздь в отверстие, указав.Острие ногтя должно лишь немного выступать над изломом. Чтобы отметить положение дюбеля на другой части сломанной части, совместите части и плотно прижмите их. Острие гвоздя оставит крошечное отверстие в соответствующей детали. Затем просверлите прямо во вторую деталь примерно на 1 дюйм глубиной.
Измерьте отверстия для дюбелей и отрежьте кусок дюбеля на 1/4 дюйма короче их общей глубины, чтобы учесть скопление клея. Надрежьте края дюбеля плоскогубцами и слегка закруглите концы наждачной бумагой или напильником.Это улучшает распределение клея и упрощает установку. Нанесите клей на один конец дюбеля и вставьте его в отверстие на одном конце. Затем нанесите клей на выступающий дюбель и на поверхность разрыва и надавите на другой кусок сломанной части. Тщательно совместите детали, сотрите излишки клея и зажмите отремонтированную деталь, как указано выше.
Если установка штифтов невозможна или требуется дополнительная прочность, используйте стальную пластину для ремонта, чтобы усилить разрыв.Ремонтные пластины можно использовать на любой плоской поверхности.
Приклейте разрыв, как указано выше, и дайте ему полностью высохнуть. Затем добавьте пластину для ремонта, достаточно длинную, чтобы охватить разрыв, и достаточно узкую, чтобы ее нельзя было бросить в глаза. Для установки винтов с плоской головкой используйте пластину со скошенными отверстиями для винтов.
Поместите пластину для ремонта на внутреннюю или наименее заметную поверхность ремонтируемой детали. Если внешний вид не имеет значения, закрепите пластину непосредственно над разрывом, используя латунные винты с плоской головкой. Чтобы ремонт был менее заметным, вставьте пластину в дерево.Тщательно обведите контур пластины для ремонта на дереве с помощью царапающего шила или острого гвоздя. Сделайте надрез по дереву по контуру с помощью ряда прямых долот на столько, сколько вам нужно для паза — около 1/4 дюйма для большинства пластин. Оставьте место для покрытия плиты деревянным наполнителем. Сделайте надрез по дереву под прямым углом к контуру; затем переверните долото, скосите его стороной вниз и удалите лишнюю древесину по надрезанному контуру, работая с волокнами древесины и удаляя только немного древесины за раз.
Когда нижняя часть паза станет настолько гладкой и ровной, насколько это возможно, проверьте пластину на соответствие и внесите все необходимые поправки. Когда плита точно войдет в размер, просверлите пилотные отверстия для шурупов и нанесите на паз тонкий слой клея. Окуните шурупы в клей, поместите пластину в паз и плотно закрутите винты. Дайте клею высохнуть в течение нескольких дней, а затем равномерно покройте пластину для ремонта деревянной шпатлевкой или пластырем из шпона. Обработайте шпатлевку под дерево.
Сиденье — это часть стула, которая больше всего изнашивается, а это значит, что она также является наиболее вероятным кандидатом на ремонт. В следующем разделе мы рассмотрим различные виды ремонта сидений.
.
Саморез в руке изображение. Изображение Кавказа
Похожие изображения
Металлический саморез в руке, на белом фоне.
Саморез в руке на фоне инструментов
Несколько саморезов в ручном изолированном состоянии
Саморезы серебряные на мужской ладони.
Отвертки ручные и куча черных саморезов на красном фоне с копией пространства, вид сверху.
Женщина выбирает саморез в магазине стройматериалов
Знак ремонтный молоток и гаечный ключ двусторонний из саморезов на белом фоне
Винт саморез
в мужской руке, поверх белого
Белый планшет и набор ручных строительных инструментов для ремонта на деревянной поверхности: дрель, плоскогубцы, саморезы
Мужчина скрепляет саморезом две деревянные балки, устанавливая на крышу деревянные стропила
Железный гвоздь в руке
Гвозди и шурупы железные на деревянном фоне.Гвозди и саморезы для строительства длинные, металлические, плотницкие. Крепление тоже
Мужчина покупает саморезы в супермаркете в розницу, саморезы на выбор
.
NRH саморезы с плоской головкой и крестообразным шлицем Саморезы LS002 2,9 // 3,9 / 4,8 * 13/16 10 / упаковка | саморезы | самонарезающие винты
Внимание: есть несколько типов винтов, если вы заказываете винт, мы выберем правильные винты в соответствии с продуктами, которые вы покупаете, или вы можете указать размер, который вам нужен, при покупке. Магазин не продает винты отдельно, они должны быть вместе с продуктами, желаю вашего понимания!
. Пластиковый дюбель
и саморез исоированно на белом фоне Фотография, картинки, изображения и сток-фотография без роялти. Image 97528318.
Пластиковый дюбель и саморез исоированно на белом фоне Фотография, картинки, изображения и сток-фотография без роялти. Изображение 97528318.
Пластиковый дюбель и саморез исоирован на белом фоне
M
L
XL
Таблица размеров
Размер изображения | Идеально подходит для |
Ю | Интернет и блоги, социальные сети и мобильные приложения. |
м | Брошюры и каталоги, журналы и открытки. |
л | Плакаты и баннеры для дома и улицы. |
XL | Фоны, рекламные щиты и цифровые экраны. |
Используете это изображение на предмете перепродажи или шаблоне?
Распечатать
Электронный
Всесторонний
3849 x 2519 пикселей
|
32.6 см x
21,3 см |
300 точек на дюйм
|
JPG
Масштабирование до любого размера • EPS
3849 x 2519 пикселей
|
32,6 см x
21,3 см |
300 точек на дюйм
|
JPG
Скачать
Купить одно изображение
6 кредитов
Самая низкая цена
с планом подписки
- Попробуйте 1 месяц на 2209 pyб
- Загрузите 10 фотографий или векторов.
- Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц
221 ру
за изображение любой размер
Цена денег
Ключевые слова
Похожие изображения
Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами
@ +7 499 938-68-54
Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie
.
Принимать
Винты для листового металла | Самонарезающие винты
Винты для листового металла, самонарезающие и самонарезающие винты
Винты с острым концом и сверлом с нарезной резьбой для металла, пластика или дерева
Винты для листового металла имеют острую резьбу, иногда называемую самонарезающей или саморезы для резки листового металла, такого как алюминий, пластик или дерево.Некоторые крепежные детали для листового металла имеют острие типа 17; Эти винты имеют насечки на конце, чтобы облегчить удаление стружки во время нарезания резьбы. Винты для листового металла также известны как саморезы, потому что они врезаются в материал, в который они ввинчиваются.
Режущие головки самосверлящего станка, также известные как винты TEK, доступные в TEK 2, 3, 4 и 5, протыкают металл толщиной от 20 до 14. Чем выше число TEK, тем больше острие сверла для пробивки металлов более тяжелых толщин.
Винты для листового металла являются отличным крепежом для крепления металлической фурнитуры к дереву, поскольку стержень с полной резьбой обеспечивает отличное удержание древесины.Саморезы часто используются для крепления алюминия к другим поверхностям. Саморезы также иногда называют саморезами. Обычно это винт для листового металла с шестигранной головкой на нем. Как видно из названия, они часто используются с листовым металлом из-за острой точки самореза.
Часто задаваемые вопросы
Что такое винт для листового металла?
Винты для листового металла представляют собой крепежные детали с полной резьбой, с острой резьбой и острым концом, который позволяет им прорезать металл, дерево и другие материалы.Они бывают двух известных разновидностей: саморезы и саморезы.
В чем разница между самонарезающими и самонарезающими винтами?
Саморез — это простой саморез, который обычно используется в металлических листах. Для правильной установки требуется предварительное просверливание. С другой стороны, саморезы — это саморезы с острием сверла, похожим на сверло. Он просверливает отверстие и одновременно формирует резьбу.
В чем разница между шурупами для листового металла и шурупами по дереву?
Помимо разницы в применении, видимое различие между шурупами для листового металла и шурупами по дереву заключается в их резьбе.Шурупы по дереву имеют более широкую резьбу, среднюю глубину резьбы, часто с хвостовиком без резьбы рядом с головкой винта на более длинных размерах. Винты для листового металла имеют последовательную, более тугую и острую резьбу по всей длине. Шурупы для дерева и шурупы для листового металла меньшего размера практически идентичны по внешнему виду.
Требуется ли для шурупов для листового металла пилотное отверстие?
Пилотное отверстие не обязательно для саморезов, но может быть полезно. Просверливание пилотного отверстия может помочь направить винт и предотвратить раскол в материалах, которые скрепляются вместе.
Винты с собственной резьбой
Винты с собственной резьбой вызывают большую путаницу. Здесь мы углубляемся в саморезы, саморезы, саморезы и винты для нарезания резьбы.
Самосверлящие винты
Самосверлящие винты просверливают собственное отверстие и нарезают собственную резьбу. На самом деле они похожи на сверло на конце. Многие называют их тек винтом. Эти винты подходят как для дерева, так и для металла.Убедитесь, что материал, в котором вы просверливаете, мягче шурупов. Это не должно быть проблемой, поскольку саморезы обычно изготавливаются из закаленной стали. Самосверлящие винты остаются популярным выбором, потому что не нужно делать пилотное отверстие, поэтому установка является одноэтапным процессом.
Самонарезающие винты
Самонарезающие винты (иногда называемые винтом для листового металла или винтом Паркера) образуют резьбу в материале, в который они устанавливаются. На сегодняшний день большинство людей называют их шурупами для листового металла, поскольку они идеально подходят для закрепления тонкого листового металла на деревянных или металлических каркасах.
Они обеспечивают плотное прилегание, но позволяют разобрать созданную сборку и снова собрать. Для установки саморезов требуется пилотное отверстие, но благодаря этому не требуется большого крутящего момента для их установки. Саморезы бывают либо с крупной, либо с мелкой резьбой.
Режущие кромки самореза смещают материал в пилотном отверстии. Некоторые типы саморезов рассеивают материал (резьбонарезные винты), а некоторые фактически перемещают материал внутри пилотного отверстия (резьбонарезные винты).Последние отлично подходят для сборок, где вы не хотите, чтобы вибрация вызывала расшатывание. Читайте ниже для дальнейшего объяснения.
Винты для нарезания резьбы
Винты для нарезания резьбы — это тип самонарезающих винтов, которые рассеивают материал, в который они нарезают. Для этого винта требуется пилотное отверстие, и он хорошо работает с деревом и металлом. Винты для нарезания резьбы можно также классифицировать по их острию.
Тип 1
Режущие винты типа 1 лучше всего подходят для обработки более твердых металлов.Они используют стандартную машинную резьбу и затупление и выполняют функцию нарезания резьбы на металлах любой толщины. Винты типа 1 можно использовать снова и снова. Поскольку эти винты обладают почти вдвое большей прочностью, чем обычные крепежные винты, можно использовать гораздо меньшие винты. Когда они забиваются в незакрытые отверстия (просверленные или пробитые), они остаются плотно прилегающими к своей самонарезанной, идеально совмещенной резьбе. Это отличный винт для электроники.
Тип 23
Режущие винты типа 23 лучше всего работают с более мягкими металлами, такими как цинк и алюминий.Они также хорошо работают с пластиком. У них более широкая прорезь для нарезания резьбы, поэтому материал, который они удаляют при нарезании резьбы, выходит чистым. Винты типа 23 бывают из нержавеющей стали, монеля и латуни. Винты Типа 23, также известные как Тип Т, имеют резьбу машинного винта с тупым концом и конические входные кромки, с одной или несколькими режущими кромками и углублениями для удаления стружки. В этом смысле они похожи на винты типа F. Однако передняя кромка острия шире и глубже, чем у Type F.
Тип 25
Режущие винты типа 25 специально разработаны для пластика. Винты типа 25, также известные как тип BT, имеют незавершенную коническую резьбу с тупым концом и конические входные кромки. Лучше всего они работают с пластиком, асбестовыми композициями и другими композитами. Винты типа 25 обычно закалены и имеют режущую конструкцию, поэтому материал не забивается, и для установки требуется меньший крутящий момент. Это предотвращает хрупкое пластическое разрушение в процессе установки.
Тип F
Режущие винты типа F обеспечивают наиболее надежную посадку в вибрирующих деталях и хорошо работают с большинством материалов.
См. В этой подробной таблице вышеупомянутые типы точек винта, а также все остальные.
Винты для нарезания резьбы
Винты для нарезания резьбы (также называемые резьбонарезными винтами) называют второй тип самонарезающих винтов, которые фактически перемещают материал внутри пилотного отверстия. Таким образом, узел застежки обеспечивает действительно плотное прилегание.Никаких дополнительных стопорных шайб или Loctite® не требуется в ситуациях, когда обычно требуется, чтобы они оставались надежными в вибрирующих узлах. Для ввинчивания этих винтов требуется дополнительный крутящий момент. Они имеют трехлопастное поперечное сечение и образуют резьбу в уже существующих отверстиях, выталкивая материал наружу во время установки. При установке в листовой металл резьбонарезные винты часто требуют выдавленного отверстия; экструзия образует ввод и обеспечивает дополнительную длину для улучшенного удержания. Винты для накатки резьбы популярны в тех случаях, когда необходимо избегать образования рыхлой стружки, образующейся при нарезании резьбы.
См. Нашу полную линейку винтов
Основные сведения о саморезах — Fastener Mart
Технические данные крепежа | Общие сведения о серии Введение
Иногда невозможно пробить отверстие, потому что материал слишком тонкий (например, листовой металл) или у вас нет доступа с тыльной стороны для установки гайки. Но вам может потребоваться разобрать устройство позже, поэтому глухие заклепки не подойдут. Это тот случай, когда саморезы идеальны.
Саморезы считаются крепежными изделиями с внешней резьбой, которые «нарезают» собственную сопрягаемую резьбу в металлических и неметаллических (например, пластиковых) материалах.Для некоторых винтов требуется отверстие (часто важен точный размер отверстия), в то время как другие просверливают собственное отверстие («самосверление»). Каждый тип идентифицируется обозначением, которое описывает его резьбу и острие (наконечник). Резьба будет либо разнесенной, как у шурупов по дереву, либо у машинных шурупов. Стили острия включают «стандартное», острое (более длинное «стандартное» острие), тупое (как у крепежного винта) и сверло (приближенное к сверлу).
Саморезы, особенно типа A, называют «винтами для листового металла», потому что одно из первых их применений было в вентиляционных каналах из листового металла.Однако со временем эволюционировали разные типы. Мы рассмотрим общие группы: нарезание резьбы, нарезание резьбы, накатка резьбы и самосверление. Комбинация типа острия и резьбы определяет, к какой группе принадлежит винт.
Как правило, если в обозначении винта используется буква «B», например, типа AB или B, то он имеет разнесенную резьбу. Если буква «B» отсутствует, как в типе F, винт имеет внутреннюю резьбу. Есть два исключения: хотя он считается устаревшим, но все еще доступен сегодня, тип A имеет разнесенные потоки.А металлические приводные винты, обозначенные как тип U, имеют разнесенную спиральную резьбу.
Размер отверстия важен для всех саморезов, кроме самосверлящих, в том числе для винтов с острым концом. Если отверстие слишком велико, винт будет ослаблен, отверстие может отслоиться во время сборки (вы не можете правильно затянуть винт) или винт может вылететь из-за натяжения. Если отверстие слишком маленькое, потребуется более высокая движущая сила, что может привести к поломке винта или к растрескиванию или расколу материала.Следовательно, важно всегда просверливать или пробивать отверстие правильного размера.
Винты для формирования резьбы имеют крупную резьбу и предназначены для использования в тонких пластичных материалах; требуется отверстие подходящего размера. По мере установки крепежа отверстие увеличивается за счет простого выталкивания материала наружу. Следовательно, заусенцы — обычное дело. Типы A и AB, которые имеют стандартное острие, и тип затупления B, являются обычными винтами для листового металла; Типы A и AB обычно считаются взаимозаменяемыми.Размеры обычно варьируются от # 2 до 3/8.
Если металл толще и тверже, используются винты для нарезания резьбы. Режущие канавки на концах этих винтов действуют как метчик, создавая резьбу сопряжения в материале по мере их установки. Как и для метчиков, требуется отверстие правильного размера. И, как и метчики, создаются чипы. При установке в глухом отверстии (отверстие не проходит сквозь материал) стружка будет собираться на дне отверстия, поэтому убедитесь, что его глубина достаточна. Если винт вставить в сквозное отверстие, стружка будет оседать на выходной стороне.Будьте осторожны, чтобы металлическая стружка не создавала коротких замыканий, не загрязняла смазочные материалы и не препятствовала механической работе. Тип F — очень популярный винт для нарезания резьбы. Поскольку эти винты по сути являются крепежными винтами, их резьба расположена ближе друг к другу, чем винты для листового металла. После того, как отверстие будет нарезано резьбонарезным винтом, его можно заменить крепежным винтом того же размера (диаметр и количество витков резьбы на дюйм). Обычны размеры от 4-40 до 3 / 8-16.
Самосверлящие шурупы, также называемые Teks®, имеют наконечник, напоминающий сверло, и часто имеют разнесенную резьбу, как у шурупов для листового металла.Эти шурупы просверливают, нарезают и затягивают за одну экономящую время операцию. Не используйте саморезы в глухих отверстиях (отверстиях, которые не проходят сквозь материал). Кроме того, острие сверла должно полностью просверлить материал до того, как первая резьба начнет врезаться в материал. Это обеспечивает правильное крепление, поскольку материал будет полностью зацеплен нитками. Образуются стружки, которые влияют на электрическое и механическое оборудование. Доступны четыре разных стиля точек — №2, №3, №4 и №5.Вообще говоря, точка №2 используется для материалов легкой толщины, точка №3 — для материалов средней толщины, а точки №4 и №5 — для материалов большой толщины.
Металлические приводные винты
типа U имеют разнесенную спиральную резьбу и затупление. Эти винты вдавливаются в материал под давлением. Приводные винты считаются постоянными, тогда как другие саморезы можно легко удалить.
Если вы работаете с материалами с низкой плотностью, такими как пластик, ДСП, Masonite® и дерево, подумайте об использовании крепежа с резьбой High-Low.«Высокая» нить довольно острая, в то время как «низкая» нить более обычна и составляет примерно 1/2 высоты «высокой» нити. Эти винты проще в установке (требуется меньший крутящий момент), уменьшается зачистка резьбы, увеличивается сила выдергивания и уменьшается вероятность раскола или растрескивания материала.
Еще одна очень распространенная последняя конструкция — шурупы для гипсокартона. Доступный в вариантах с острым концом и самосверлящем, острие используется с деревянными и легкими стальными шпильками, а самосверлящий стиль разработан для толстых стальных шпилек.Уникальная головка стекляруса зенковывается, сопротивляется разрыву поверхности гипсокартона и, как утверждается, не повреждает гипсовую сердцевину.
Вы также можете найти эти справочные таблицы полезными…
Fastener Mart специализируется на самонарезающих винтах. Обязательно поищите в нашем магазине все актуальные предложения.
Технические данные крепежа | Общие сведения о серии Введение
США: TPPNGSCRWS v2.2
Поставщики саморезов, Винты для пластмасс
ОТПРАВИТЬ ЗАПРОС ПРЕДЛОЖЕНИЯ НА САМОРЕЗЫВАЮЩИЕ ВИНТЫ, ВИНТЫ ДЛЯ ПЛАСТИКОВЫХ МАТЕРИАЛОВ |
Полный перечень поставщиков Саморезов, Саморезов для пластмасс
РЕЗУЛЬТАТЫ ПОИСКА: 132
Премиум-рекламодатель
ИТАЛИЯ
Килтон с.r.l.
Компания специализируется на производстве
крепежных изделий для промышленного применения в следующих областях: автомобилестроение, бытовая техника, механика, компоненты, строительная промышленность.
Лидер в производстве специального крепежа.
Премиум-рекламодатель
ГЕРМАНИЯ
ЛЕДЕРЕР
Lederer является одним из наиболее специализированных европейских поставщиков крепежных деталей из нержавеющей стали , стандартных и стандартизованных изделий , специальных деталей по чертежам и управления C-образными деталями. Более 25 000 наименований товаров прямо со склада: болтов, штифтов, гаек, колец, шайб из нержавеющей стали; стандартные и проектируемые детали; DIN, EN, ISO, L (эдерер) и другие стандарты; специальные детали и специальные материалы.
СЕРТИФИКАЦИЯ: DIN EN ISO 9001 | DIN EN ISO 14001 | BS OHSAS 18001
Премиум-рекламодатель
ИТАЛИЯ
PSM CELADA Крепежные элементы
Производитель и дистрибьютор самозажимных вставок для листового металла, резьбовых вставок для пластмасс, проволочных резьбовых вставок ELICEL®, резьбонарезных винтов для пластмасс и легких сплавов, четвертьоборотных замков и крепежных деталей быстрого доступа SOUTHCO®
СЕРТИФИКАЦИЯ: ISO 9001: 2015
Премиум-рекламодатель
ГЕРМАНИЯ
TOBSTEEL GmbH
Мы,
TOBSTEEL , являемся специалистами в области крепления из коррозионно-стойкой нержавеющей стали !
Как оптовые торговцы мы специализируемся на покупке и продаже коррозионно-кислотостойких крепежных изделий по всему миру (стандартных, специальных и следующих чертежей), и у нас их более 25.000 различных крепежей, доступных на складе, из коррозионно-стойких материалов, таких как 1.4571 (A5), 1.4462 (DUPLEX), 1.4529 (HCR), A2 и A4.
СЕРТИФИКАЦИЯ: DIN EN ISO 9001: 2015
ТУРЦИЯ
Everfast Dis Ticaret Limited Sti.
Производитель винтов для нарезания резьбы, винтов для нарезания резьбы, винтов для пластмасс и специальных винтов холодной ковки
СЕРТИФИКАЦИЯ: ISO 9001: 2015
ИТАЛИЯ
FIERA SRL
Распределитель
стандартных и специальных крепежных элементов на чертеже. На складе 38.000 наименований , техническая поддержка до и после продажи и своевременная доставка.
СЕРТИФИКАЦИЯ: ISO 9001: 2015 | IATF16949: 2016 | ISO 14001: 2015
ИТАЛИЯ
FIXI Srl
Распределители резьбовых вставок, самофиксирующихся гаек, глухих заклепок и штифтов.
Итальянский лидер по распространению Самозажимных элементов .
СЕРТИФИКАЦИЯ: ISO 9001: 2008
БОЛГАРИЯ
ITT Болгария EOOD
Специалист в области
Крепежные изделия и промышленные принадлежности . Имея более 30000 наименований товаров на складе , мы можем предложить быструю доставку и разумную цену.
Машинные и шестигранные винты
Гайки и шайбы
Крепеж из нержавеющей стали
Болты HV (EN14399)
Заклепки и инструменты глухие
Саморезы
Саморезы
Нестандартные крепежи по чертежу
СЕРТИФИКАЦИЯ: ISO 9001: 2008
ТУРЦИЯ
КРЕПЛЕНИЯ KEBA
Дистрибьютор крепежа и вставок:
винты для нарезания резьбы, детали холодной штамповки, детали горячей штамповки и изделия на заказ
СЕРТИФИКАЦИЯ: ISO 9001: 2015
ИТАЛИЯ
La Bulloneria Pesaro Srl
Компания лидер в торговле
гаек, болтов .Ассортимент более 100 000 товаров, таких как винтов, болтов, технических изделий, промышленных колес, стяжек для канатов и инструментов.
СЕРТИФИКАЦИЯ: ISO 9001: 2008
Также искали:
Винты Hi-Lo для пластмасс, с потайной головкой и плоской головкой, Винты Hi-Lo для пластмасс, с полукруглой головкой, Винты Hi-Lo для пластмасс, с полукруглой головкой с фланцем, Винты Hi-Lo для пластмасс, с выпуклой потайной головкой головка, Саморезы с шестигранной головкой с фланцем, Саморезы с шестигранной головкой с фланцем, Саморезы с цилиндрической головкой, с углублением под торцевой ключ или с шестью лепестками, Саморезы, плоская головка с потайной головкой, Саморезы, плоская головка с потайной головкой, Саморезы, крестообразная головка с цилиндрической головкой , Саморезы, плоская головка с крестообразным шлицем, Саморезы, плоская головка с потайной головкой с крестообразным шлицем, Саморезы, плоская головка с потайной головкой с крестообразным шлицем, Саморезы, овальная головка с крестообразным углублением, Саморезы, овальная головка с крестообразным углублением, Саморезы, крестообразная головка с цилиндрической головкой с буртиком, Саморезы, шестигранная головка, Саморезы, шестигранная головка, Саморезы, Шестигранник с потайной головкой, Саморезы, Шестигранник с цилиндрической головкой, Саморезы, Шестигранник торцевой ключ, приподнятая головка с буртиком, саморезы, выпуклая головка с потайной головкой, саморезы, плоская головка с пазом, саморезы, плоская головка с пазом, саморезы, выпуклая головка с пазом, parker, phillips, phillips, phillips, phillips, plastite, plastite, пластит, пластит, винты PT, винты PT, винты PT, винты PT, винты PT, винты PT, винты PT, винты PT, Винты для термопластов, Винты для термопластов, Винты для термопластов, Винты для термопластов, саморезы, саморезы постукивание, саморезы, саморезы, саморезы, саморезы, саморезы, саморезы, саморезы, саморезы, саморезы, саморезы, саморезы, саморезы, саморезы, саморезы, саморезы, саморезы, шесть лепестков, шесть лепесток, шести лепесток, torx, torx, torx, torx
|
Установочные винты для машин, листового металла, саморезы и винты с защитой от несанкционированного вскрытия от Fastener Corp.
доступен во всех размерах и классах материалов
Специальных предложений, изготовленных по вашему заказу
Товаров на складе, доступных для немедленной отгрузки
A Крепежный винт обычно представляет собой крепежный элемент меньшего размера (менее 1/4 дюйма в диаметре) с резьбой по всей длине его вала, который обычно имеет утопленный тип привода (шлицевой, Phillips и т. Д.)). Крепежные винты также бывают с головками под торцевой ключ, и в этом случае они могут называться крепежными винтами с головкой под торцевой ключ.
Винт для листового металла (самонарезающий винт, винты для нарезания резьбы) — Имеет острую резьбу, которая врезается в такой материал, как листовой металл, пластик или дерево. Иногда на кончике есть насечки, чтобы облегчить удаление стружки во время нарезания резьбы. Вал обычно имеет резьбу до головки. Шурупы для листового металла являются отличным крепежом для крепления металлических деталей к дереву, поскольку вал с полной резьбой обеспечивает хорошее удержание в древесине.
Установочный винт обычно представляет собой винт без головки, но может быть любым винтом, используемым для крепления вращающейся части к валу. Установочный винт ввинчивается через резьбовое отверстие во вращающейся части до плотного прилегания к валу. Чаще всего используется установочный винт с головкой под торцевой ключ, который затягивается или ослабляется шестигранным ключом или шестигранной отверткой.
Винт с головкой под торцевой ключ — Также известный как винт с головкой под торцевой ключ, винт с внутренним шестигранником или «болт с внутренним шестигранником», это тип винта с головкой под ключ с шестигранным утопленным приводом.Наиболее часто используемые типы оснащены цилиндрической головкой, диаметр которой номинально в 1,5 раза (конструкция серии 1960 г.) превышает диаметр хвостовика винта ( основной ). Другие конструкции головок включают круглую и плоскую головку, последняя предназначена для установки в потайных отверстий. Шестигранный ключ (иногда называемый «шестигранным ключом») или шестигранный ключ требуется для затягивания или ослабления винта с головкой под торцевой ключ.Винты с головкой под торцевой ключ обычно используются в узлах, которые не обеспечивают достаточного зазора для обычного гаечного ключа или торцевого ключа .
Шуруп для дерева — Обычно имеет нерезьбовую часть вала под головкой. Он предназначен для соединения двух деревянных брусков.
Стягивающий винт (Стягивающий болт) — Подобен шурупу для дерева, за исключением того, что он обычно намного больше при длине до 15 дюймов (381 мм) с диаметром от четверти дюйма до 1/2 дюйма (6.4–12,25 мм) в общедоступных (хозяйственных магазинах) размерах (не считая более крупных лагов и болтов для горнодобывающей и гражданской инженерии) и обычно имеет приводную головку с шестигранной головкой. Стяжные болты предназначены для надежного крепления тяжелых деревянных балок (столбов и балок, деревянных железнодорожных эстакад и мостов) друг к другу, а также для крепления дерева к каменной кладке или бетону.
Самосверлящий винт (Teks (R) винт) — Подобен винту для листового металла, но у него есть острие в форме сверла для прорезания основы, что устраняет необходимость в сверление пилотной скважины.Предназначен для использования с мягкой сталью или другими металлами.
Винт для гипсокартона — Специализированный винт с стекловидной головкой, предназначенный для крепления гипсокартона к деревянным или металлическим шпилькам, однако это универсальный строительный крепеж, имеющий множество применений. Диаметр резьбы шурупов гипсокартона больше диаметра вала.
Винт для ДСП (Винт для ДСП) — Подобен шурупу для гипсокартона, за исключением того, что он имеет более тонкий стержень и обеспечивает лучшую удерживающую способность в ДСП.
Палубный винт — Аналогичен шурупу для гипсокартона, за исключением того, что он имеет улучшенную коррозионную стойкость и обычно поставляется с большим калибром.
Двусторонний винт (дюбель) — Подобен шурупу по дереву, но с двумя заостренными концами и без головки, используется для выполнения скрытых стыков между двумя деревянными частями.
Винт с проушиной (рым-винт) — Винт с петлевой головкой. Более крупные иногда называют винтами с ушком.Предназначен для использования в качестве точки крепления, особенно для подвешенных к ней предметов.
Винт с головкой под ключ — Иногда этот термин используется как синоним болта. Раньше термин болт с головкой под ключ ограничивался резьбовыми крепежными деталями с валом, навинченным на всю длину до головки, однако теперь это нестандартное использование.
Винт с шестигранной головкой — Винт с шестигранной головкой, предназначенный для вращения с помощью гаечного ключа.Болт с головкой, соответствующий ASME B18.2.1, имеет несколько более жесткие допуски, чем болт с шестигранной головкой, по высоте головки и длине вала. Характер различия допусков позволяет винту с шестигранной головкой ASME B18.2.1 всегда подходить к месту установки болта с шестигранной головкой, но болт с шестигранной головкой может быть немного слишком большим для использования там, где предназначен винт с шестигранной головкой.
Самонарезающий винт — Подобен крепежному винту, за исключением того, что нижняя часть вала предназначена для нарезания резьбы, когда винт ввинчивается в отверстие без резьбы.Преимущество этого типа винта перед саморезом состоит в том, что при повторной установке винта новая резьба не нарезается при заворачивании винта.
Шпилька — аналогична болту, но без головки. На обоих концах нарезаны шпильки. В некоторых случаях шпилька имеет резьбу по всей длине, а в других случаях посередине будет нерезьбовая часть. (См. Также: анкер-шуруп, анкер клиновой.)
Винт с буртиком — Винт, используемый для шарнирных соединений в механизмах и рычажных механизмах.Винт с буртиком состоит из вала, отшлифованного до точного диаметра, и конца с резьбой, диаметр которого меньше диаметра вала. В отличие от других резьбовых креплений, размер винта с буртиком определяется диаметром вала, а не диаметром резьбы. Пяточные винты также называются болтами для снятия изоляции, поскольку они часто используются в качестве направляющих для пластины (пластин) съемника в наборе штампов.
Винт с накатанной головкой — Крепежный элемент с резьбой, предназначенный для вкручивания в резьбовое отверстие вручную без использования инструментов.
Винты накатные — имеют лопастное (обычно треугольное) сечение. Они образуют резьбу, выталкиваясь наружу во время установки. Они могут иметь нарезную или машинную резьбу.
Подвесной винт — Крепежный элемент без головки, имеющий резьбу под крепежный винт на одном конце и самонарезающую резьбу на другом, предназначенный для вбивания в дерево или другую мягкую основу. Часто используется для крепления ножек к столам.
Винты с защитой от взлома
Многие винтовые передачи, включая Phillips, TORX и Hexagonal, также изготавливаются в защищенном от несанкционированного доступа виде.Обычно они имеют штифт, выступающий в центре головки винта, что требует использования специального инструмента для извлечения. В некоторых вариантах штифт расположен немного не по центру, что требует наличия бита соответствующей формы. Однако насадки для многих головок винтов с защитой от несанкционированного доступа теперь легко доступны в хозяйственных магазинах, у поставщиков инструментов и в Интернете. Более того, существует множество широко используемых методов извлечения винтов с защитой от несанкционированного доступа без правильного отвертки — например, использование альтернативной отвертки, которая может обеспечить достаточный захват для поворота винта, изменение головки для установки альтернативной отвертки, формирование отверток. собственного отвертки, вплавив предмет в головку, чтобы сформировать отвертку, или просто повернув винт с помощью пары плоскогубцев.Таким образом, эти специальные винты обеспечивают лишь скромную защиту.
Винтовой привод со шлицевой головкой также имеет одностороннюю конструкцию с защитой от несанкционированного доступа и скошенными краями; винт можно вбить, но бита выскальзывает в обратном направлении.
Существуют специализированные компании по производству крепежных изделий, которые создают необычные запатентованные конструкции головок с соответствующими драйверами, доступными только у них и поставляемыми только зарегистрированным владельцам. Примером этого может быть насадка для колес и / или запасных шин некоторых типов автомобилей; для одной из гаек может потребоваться специальный разъем (входит в комплект поставки автомобиля) для предотвращения кражи.
Отламывающийся болт — это крепление с высокой степенью защиты, которое чрезвычайно сложно удалить. Он состоит из винта с потайной головкой и плоской головкой с тонким стержнем и шестигранной головкой, выступающей из плоской головки. Шестигранная головка используется для вбивания болта в отверстие с потайной головкой, затем используется гаечный ключ или молоток, чтобы выбить вал и шестигранную головку из плоской головки, оставляя открытой только гладкую головку винта. Удаление облегчается путем просверливания небольшого отверстия во внешней части головки и использования пробойника и молотка под острым углом против часовой стрелки.Этот тип винта используется в основном в дверных замках тюрем.
.
