обозначение огнестойкости на шильдике по ГОСТ

Каждая противопожарная дверь обладает определенным набором конструктивных особенностей и эксплуатационных характеристик. Подобные изделия относятся к сертифицируемым, а потому к их изготовлению предъявляются повышенные требования. В их числе – обязательная маркировка противопожарных дверей. С ее помощью потенциальный потребитель или покупатель может получить интересующую его информацию о свойствах огнестойкой конструкции.

Документы, регламентирующие правила маркировки

Самой распространенной разновидностью рассматриваемых изделий являются металлические противопожарные двери. Правила их маркировки регламентируются двумя отечественными стандартами.

Первый из них – это ГОСТ 31173-2016. Он определяет требования к маркировке обычных стальных дверей в зависимости от особенностей их конструкции. Она осуществляется при помощи букв русского алфавита.

Второй нормативный документ – ГОСТ Р 57327-2016. В нем устанавливаются требования в части обозначения противопожарных дверей, изготовленных из металла. Стандарт регламентирует правила маркировки в части различных специальных параметров, например, предела огнестойкости.

Важно. В состав сопроводительной документации любой противопожарной двери входят сертификат соответствия и паспорт, в которых в обязательном порядке указывается маркировка изделия.

Где размещается маркировка противопожарной двери?

Одним из требований действующей нормативной базы, обязательных для производителей огнестойких конструкций, выступает наличие специального шильдика на противопожарной двери. Он представляет собой знак в виде небольшой таблички или наклейки, на котором содержится наиболее важная информация о товаре, включая маркировку.

В соответствии с положениями ГОСТов, указанных выше, на шильдике размещаются следующие сведения об огнестойкой двери:

  • базовые технические характеристики;

  • маркировка изделия с обязательным указанием предела огнестойкости;

  • наименование предприятия-производителя;

  • год изготовления;

  • серийный номер товара;

  • контактная информация о компании-изготовителе;

  • ссылка на ГОСТ, который использовался в процессе производства и последующей сертификации продукции.

Помимо наличия обязательных сведений о товаре, к шильдику предъявляется ряд дополнительных требований. Главные из них – целостность таблички, отсутствие повреждений и исправлений, читаемость шрифта. Устанавливать знак может исключительно производитель конструкции. Продавец такого права не имеет.

Важно. Отсутствие шильды – основание для отрицательного решения о дальнейшей эксплуатации огнестойкой двери, принятого по результатам проверки пожарного инспектора.

Что значат цифры и латинские буквы

Правила включения в маркировку противопожарной двери цифр и латинских букв определяются положениями ГОСТ Р 57327-2016. Комбинация символов показывает специальные характеристики изделия – способность изделия противостоять пожару и сопутствующим негативным воздействиям.

Цифры показывают, в течение какого периода времени в минутах огнестойкая конструкция сохранит изначальные свойства и работоспособность. Стандартные значения варьируются в широком диапазоне – начиная с 15 и заканчивая 120 минутами. Буквы демонстрируют, о каком из четырех базовых параметров идет речь:

  • «Е» — конструктивная целостность коробки и полотна, обеспечивающая работоспособность огнестойкой двери;

  • «I» — функциональность наполнителя, предназначенного для препятствования распространения горячего воздуха в соседние помещения;

  • «W» — наличие огнеупорного стеклопакета, выдерживающего воздействия пожара;

  • «S» — герметичность входной конструкции, не допускающая распространения по зданию дыма, угарного газа и других вредных продуктов горения.

Различные сочетания указанных выше букв обозначают разные виды противопожарных дверей:

  • обычные с определенным пределом огнестойкости – EI;

  • дымогазонепроницаемые — EIS;

  • укомплектованные пожаропрочным стеклом — EIW;

  • остекленные дымогазонепроницаемые — EIWS.

Перечисленные типы маркировки используются для любых разновидностей огнестойких конструкций. Это в равной степени касается дверей как для жилых домов или квартиры, так и для общественных, административных или промышленных построек.

Совет. В подавляющем большинстве случаев именно та часть маркировки, которая выполнена латиницей и цифрами, оказывает самое большое влияние на выбор подходящего варианта противопожарной двери. Поэтому ее следует изучать в первую очередь.

Расшифровка маркировки кириллицей

При помощи букв русского алфавита обозначаются конструктивные особенности противопожарной двери и ее геометрические размеры. Основанием для использования тех или иных символов выступают положения ГОСТ 31173-2016. В соответствии с ними в маркировке указываются следующие параметры:

  • функциональное назначение дверного блока – наружный, внутренний, для лестничной клетки или вспомогательных помещений, с усиленной защитой и т.д.;

  • тип полотна – глухое или остекленное;

  • конструктивные особенности изделия – одно- или двупольное, с порогом или без;

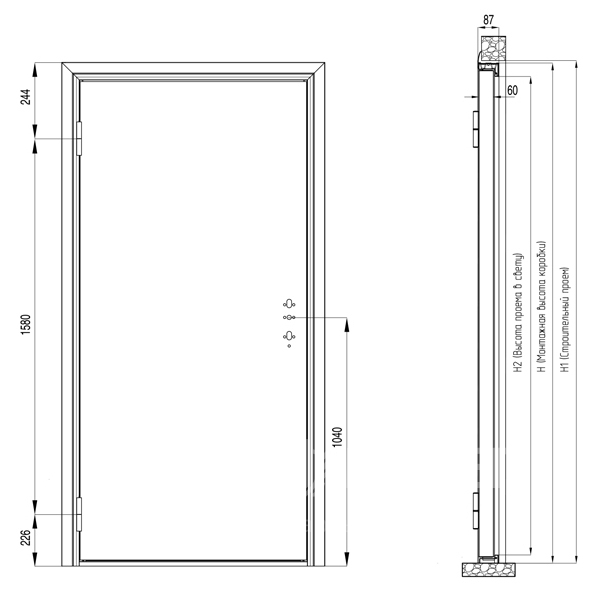

  • габариты конструкции по высоте и ширине, выраженные в миллиметрах;

  • способ открывания двери – в правую или в левую сторону, внутрь или наружу помещения.

Разнообразие вариантов маркировки по особенностям конструкции и размерам заметно выше, чем по уровню огнестойкости. При этом необходимо понимать, что при выборе подходящей противопожарной двери необходимо рассматривать все перечисленные параметры в комплексе, не отдавая очевидного преимущества какому-либо одному фактору. А самый простой способ получить исчерпывающий объем информации о характеристиках и свойствах конструкции – внимательное изучение маркировки.

Маркировка противопожарных дверей

Сегодня покупателю доступны противопожарные двери различной комплектации и отделки во всех ценовых категориях. Маркировка изделий по ГОСТ поможет разобраться в многообразии огнестойких конструкций.

Для противопожарных дверей и иных огнестойких изделий (люков, перегородок, гаражей и др.) предусмотрена особая маркировка, которая обозначается набором символов.

Буквенная маркировка

Буквы «EI» или «REI» говорят о самом важном показателе огнеупорных входных блоков – пределе огнестойкости. Зная это значение, легче сориентироваться о максимально допустимом времени эвакуации в случае возникновения пожара. Для большинства покупателей эта маркировка является основным фактором выбора той или иной конструкции.

В настоящее время буква «R» в сертификате огнестойкой двери указывает на время, по истечении которого полотно теряет общую несущую способность (т.е. обрушается). Символ «E» означает потерю целостности – появление в конструкции отверстий, сквозь которые в помещение проникает горячий или холодный дым и другие продукты горения. Наконец, буква «I» в маркировке указывает на потерю теплоизоляционных качеств конструкции.

Числовая маркировка противопожарных изделий

Временной отрезок, по истечении которого достигается одно из описанных выше состояний полотна, измеряется в минутах. Маркировка «EI-60», например, свидетельствует о том, что данное изделие сохраняет свои защитные качества и не деформируется под воздействием пламени в течение 60 минут. Согласно этой маркировке, производитель гарантирует, что в течение часа пламя не проникнет за пределы помещения, в котором установлена такая преграда.

Известный производитель огнестойких металлоконструкций компания «СТАЛЬ-ГРУПП» предлагает покупателям изделия с различными характеристиками. Сегодня в ассортименте компании, имеющей собственное производство, представлены огнестойкие двери, противопожарные люки и противопожарные ворота. Сертифицированные конструкции выпускаются во всех ценовых категориях: от эконом до премиум класса. Изделия под маркой «СТАЛЬ-ГРУПП» изготавливаются с пределом огнестойкости EI-30, EI-60, EI-45, EI-90, а также дымогазонепроницаемые двери. Маркировка дверей нанесена на каждое изделие компании в виде специальной стальной номерной бирки. Вся продукция сопровождается сертификатами.

Расшифровка Аббревиатур Маркировки Противопожарных Дверей

Расшифровка аббревиатур маркировки противопожарных дверей

Обращаем ваше внимание на то, что различные
производители могут вводить свои маркировки, сокращения и обозначение. Расшифровка
условных обозначений и сокращений указываются в паспорте изделия.

  • Д – дверь, В – ворота, Л — люк

  • П – противопожарная, Т – техническая

  • М – металлическая, Д — деревянная

  • Д — дымогазонепроницаемая

  • Г – глухая, О – остекленная

  • У –усиленная

  • В – внутренняя, Н – наружная;

  • Л, П — левое или правое открывание

  • 1, 2 – одностворчатая, двустворчатая

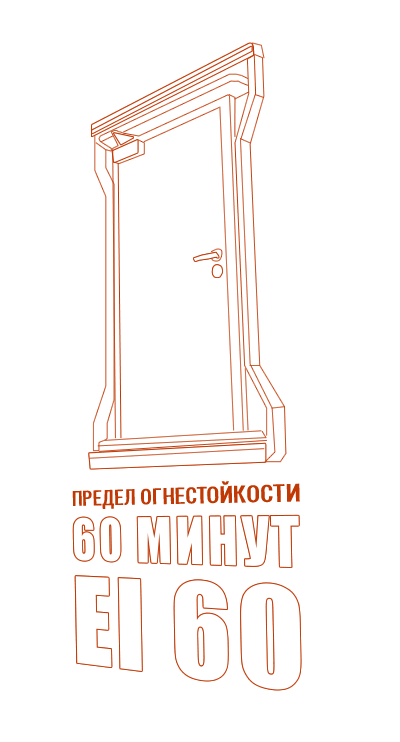

EI, EIS, EIW (30, 45, 60, 90, 120 и
т.д.) – предел огнестойкости. Цифры означают количество минут при котором
дверь не меняет своих технических характеристик и защищает от огня и дыма во
время пожара.

Предел огнестойкости EI, EIS, EIW

«Предел огнестойкости — показатель
сопротивляемости конструкции огню (огнестойкости). Определяется по
результатам огневого испытания. Выражается в количестве минут от начала
испытания до проявления одного или последовательно нескольких признаков
предельных состояний (нормируемых для данной конструкции):

Потеря несущей способности (R)
строительной конструкции при пожаре соответствует ее обрушению либо
возникновению предельного прогиба или скорости нарастания предельных
деформаций.

Потеря целостности (E) проявляется
образованием в конструкции сквозных отверстий или трещин, через которые на
обратную (необогреваемую) поверхность проникают продукты горения и (или)
открытое пламя.

Потеря теплоизолирующей способности
характеризуется повышением температуры на необогреваемой поверхности
конструкции до предельных значений (I) или достижением предельной величины
плотности теплового потока на нормируемом расстоянии от необогреваемой
поверхности конструкции (W).

Предел огнестойкости для заполнения
проемов в противопожарных преградах наступает при потере целостности (Е),
теплоизолирующей способности (I), достижении предельной величины плотности
теплового потока (W) и (или) дымогазонепроницаемости (S)».*

* — оригинал материал в Википедии

Расшифровка наших сокращений

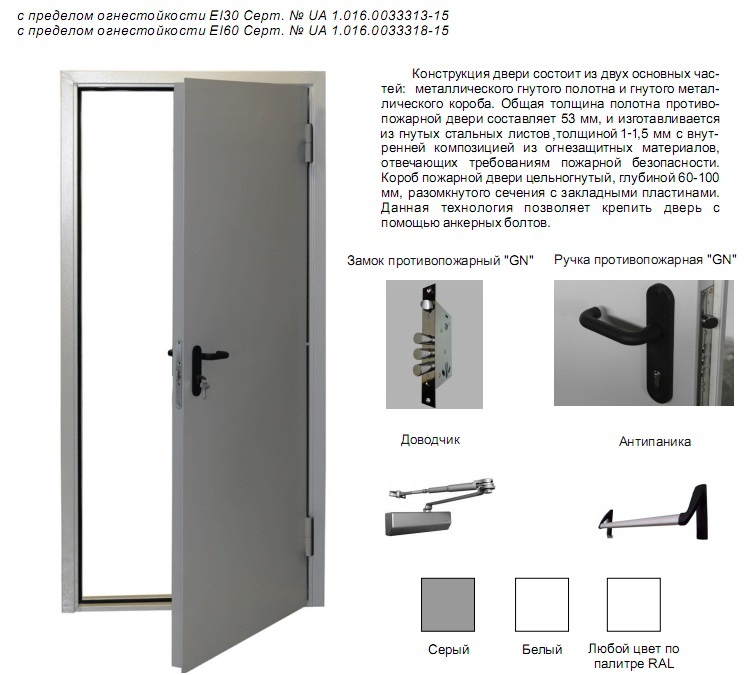

  • ДМПД-1 – дверь металлическая
    противопожарная дымогазонепроницаемая одностворчатая глухая

  • ДМПД-2 – дверь металлическая
    противопожарная дымогазонепроницаемая двустворчатая глухая

  • ДМПДО-1 – дверь металлическая
    противопожарная дымогазонепроницаемая одностворчатая со светопрозрачным
    заполнением до 25% от площади дверного проёма в свету

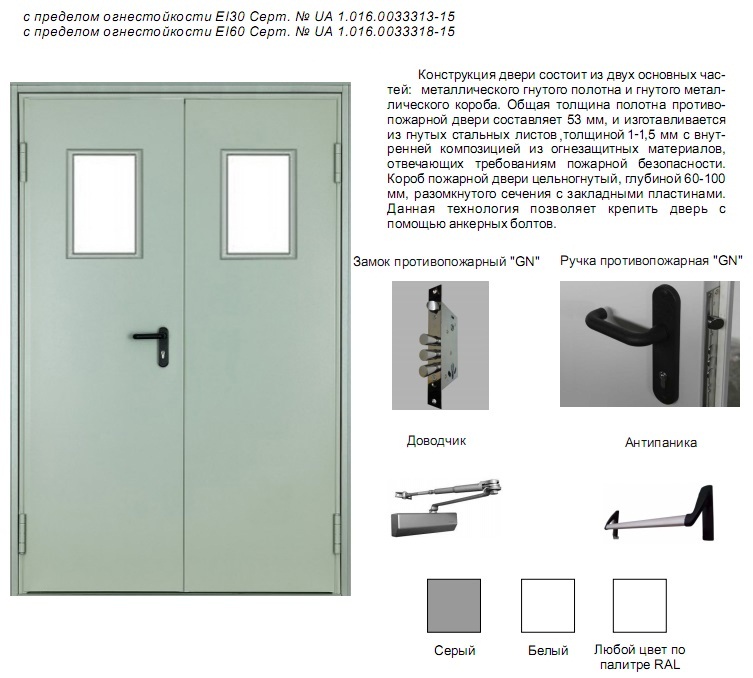

  • ДМПДО-2 – дверь металлическая
    противопожарная дымогазонепроницаемая двустворчатая со светопрозрачным
    заполнением до 25% от площади дверного проёма в свету

Основные обозначения и маркировка противопожарных дверей



  Противопожарные двери – товар на рынке довольно специфический и явно не относится к товарам первой необходимости. Поэтому чаще всего к нам обращаются строительные компании, подрядчики либо организации так или иначе связанные с обеспечением пожарной безопасности. Как правило, представители этих организаций, с которыми общаются наши менеджеры, обладают специальными знаниями о технических характеристиках противопожарных дверей, маркировке, условных обозначениях и пр. В данных случаях быстро находится общий язык, что упрощает оформление заказа и экономит время, как клиента, так и наше как производителя дверей.

     Однако большое число звонков поступает от людей, которые абсолютно не связаны с противопожарным делом и, соответственно, никакой информацией, касающейся противопожарных дверей, не обладают. Это могут быть представители многоквартирного дома, ТСЖ, управляющей организации, собственники офисных помещений, в общем, те люди, которым необходимо поставить новую или заменить имеющуюся дверь на противопожарную. В таких случаях нашим сотрудникам приходится объяснять «на пальцах» особенности и отличия противопожарных дверей от простых входных металлических. Поэтому ниже расскажем о том, какие бывают маркировки противопожарных дверей, и что они означают.

    Итак, сразу обратим ваше внимание на то, что нет ГОСТ, в котором бы прописывались единые для всех обозначения. У каждого производителя есть установленные технические условия, по которым он работает, и маркировать свои двери тоже может как угодно. Однако есть ГОСТ 31173-2003 «Блоки дверные стальные. Технические условия», который устанавливает некоторые правила для обозначения металлических дверей. Это облегчает и чтение строительной документации, и работу с проектировщиками.

   Как известно, противопожарные двери могут быть деревянные и металлические. Наша компания производит только металлические двери, поэтому далее речь пойдёт именно о них. Металлические противопожарные двери бывают однопольные и двупольные, глухие и остеклённые. А теперь рассмотрим сказанное выше на примере маркировки.

 ДПМ-01/60 означает, что это дверь противопожарная металлическая однопольная с пределом огнестойкости 60 минут.

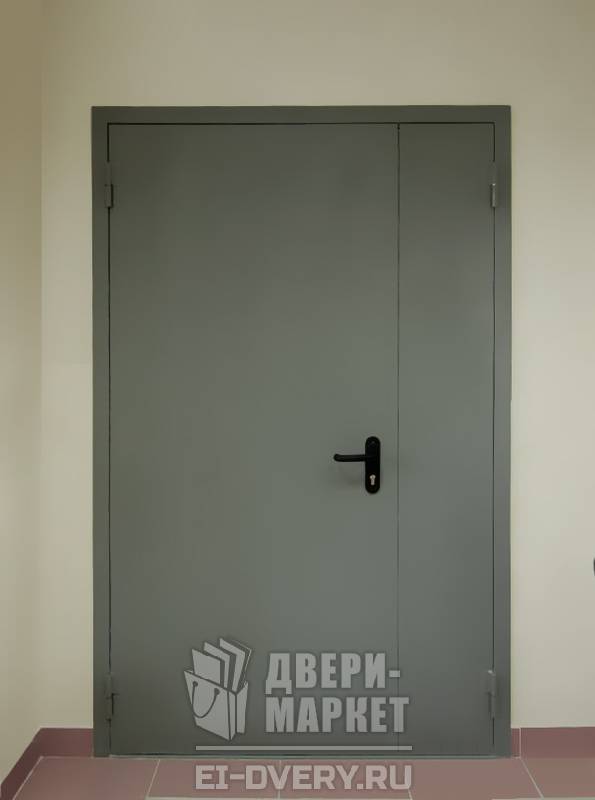

 ДПМ-02/60 означает, что это дверь противопожарная металлическая двупольная с пределом огнестойкости 60 минут. При этом время в минутах может быть любое от 15 до 120 минут, в зависимости от того, как дверь повела себя на испытаниях. Самые распространённые варианты – это 30 и 60 минут.

 ДПМО-01/60 означает, что это дверь противопожарная металлическая однопольная с пределом огнестойкости 60 минут и остеклением менее 25% от площади дверного проёма.

 ДПМО-02/60 означает, что это дверь противопожарная металлическая двупольная с пределом огнестойкости 60 минут и остеклением менее 25% от площади дверного проёма. В остеклённых дверях с остеклением менее 25% от площади дверного полотна используется противопожарное стекло марки Fire Rated Glass 60 EIW60 (FRG 60 EIW60). Данное стекло представляет собой пожаростойкое многослойное стекло (триплекс), обладающее пределом пожаростойкости E60/I60/W60.

    При заказе обозначение изделий должно включать:

— наименование;

— тип, конструктивное исполнение;

— габаритные размеры двери или дверного проёма;

— номер ТУ.

 Пример условного обозначения при заказе: дверь противопожарная металлическая, с пределом огнестойкости 60 минут, высотой 2180 мм, шириной 1080 мм изготавливаемая предприятием ООО «Противопожарные двери Эра», в соответствии с настоящими техническими условиями обозначается ДПМ-01/60 EIS60 1080х2180 мм. Данные буквенные и численные обозначения помогают быстро понять заказчика, а ему в свою очередь, изготовителя, а также позволяют сократить ненужный текст.
