Внешняя разводка электрики — плюсы и минусы наружной проводки

Опубликовано 08.06.2020 | Электрическая проводка

Поделиться статьей:

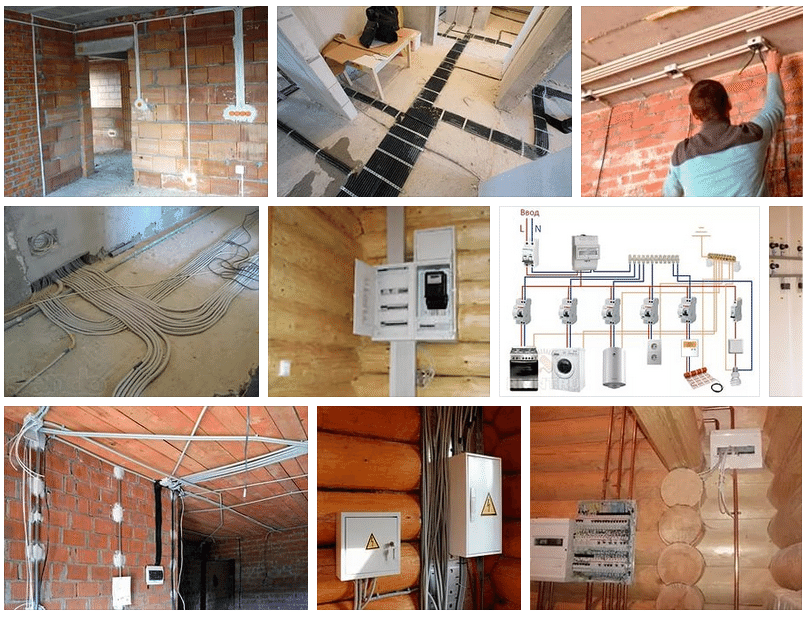

Открытая или внешняя разводка электрики выполняется в разных ситуациях. Иногда ее применяют в том случае, если нельзя проложить провода скрытым способом, иногда — просто не возникает потребность в маскировке кабелей.

В любом случае наружная разводка электрики должна выполняться профессионалами. Чтобы проводка была достаточно надежной, и при этом эстетичной — поручите ее монтаж квалифицированным электрикам из компании ГСК.

Плюсы и минусы внешней проводки

Открытая разводка электрики предполагает прокладку проводов без маскировки отделкой. Это значит, что провода могут располагаться либо полностью открыто, либо в кабель-каналах (гофротрубах, коробах), закрепленных поверх отделочных материалов. Если же проводники будут находиться в штробах или за обшивкой стен/потолка, то такая проводка называется скрытой.

Основной аргумент в пользу монтажа проводки открытым способом — требования в нормативах. Открытая разводка электрики в деревянном доме обусловлена тем, что действующие стандарты не допускают скрытый монтаж при прокладке коммуникаций на основаниях из горючих материалов.

Прокладывать кабели без штробления стен — проще и быстрее. Выбор этого способа монтажа экономит время и деньги: не нужно прорезать штробы для проводки, а после укладки проводов заделывать их, восстанавливая декоративную отделку. Кроме того, можно устанавливать накладные розетки и выключатели — для их монтажа не придется формировать углубления и ставить подрозетники.

Доступность открытых проводов тоже будет преимуществом. Они всегда на виду, так что вы можете контролировать их состояние и заранее определять проблемные участки. Ремонт или замена элементов проводки также потребуют меньших трудозатрат: не нужно вскрывать штробу или с помощью зонда извлекать провод из гофры.

Основной недостаток — внешний вид. Смотрится проводка типа не лучшим образом, особенно при использовании стандартной гофры или дешевых коробов. Решить эту проблему можно, используя дизайнерские кабель-каналы под дерево или монтируя проводку на изоляторах в ретро-стиле — но это сопряжено с дополнительными расходами.

Еще один важный фактор — уязвимость к влаге. В помещениях с повышенной влажностью нужно дополнительно изолировать все соединения коробов и использовать комплектующие с классом влагозащитным не ниже IP-68. Это снова приводит к дополнительным расходам.

Требования к внешней кабельной разводке

При планировании наружной кабельной разводки учитываются такие рекомендации:

• На первом этапе необходимо выбрать места для установки розеточных групп и выключателей. По современным стандартам оптимальная высота размещения розетки — 20 см от пола, выключателя — 60-90 см. Розеточные группы для подключения стационарной техники располагают с учетом удобства — например, над столешницей или на высоте 2–2,5 м (для вытяжек или настенных телевизоров).

• Кабельные линии желательно прокладывать на расстоянии не менее 150-200 мм от дверных/оконных проемов или углов.

• Нежелательно прокладывать проводку вплотную к трубам водоснабжения или отопительным приборам. В первом случае основную угрозу представляет конденсат, который может стать причиной короткого замыкания. Во втором случае кабель-канал или оболочка провода могут постепенно разрушаться при нагреве и регулярных перепадах температур.
• Все соединения проводов должны выполняться только внутри распределительных коробок. На открытых участках, а также внутри гофры или короба кабель должен быть целым. Корпус распределительной коробки должен быть максимально защищенным от влаги и пыли (в помещениях с высокой влажностью используются герметичные модели).

• Кроме соединения проводов распределительные коробки используются также для оформления поворотов проводника. Если нужно оформить поворот без использования распредкоробки, следите за тем, чтобы не было залома провода: поворачивать нужно плавно, фиксируя проводник с обеих сторон используемыми зажимами или клипсами.
• Для прохода через стены или перегородки в них просверливаются отверстия нужного диаметра. Чтобы защитить проводник от возможных повреждений, в отверстие обязательно вставляется пластиковая гильза — отрезок гофры или трубки нужного диаметра.

Выбор проводов для внешней проводки

Для монтажа проводки открытым способом могут использоваться различные проводники. При прокладке в коробах или гофротрубах достаточно применять стандартные двух- или трехжильные модели с алюминиевыми или медными жилами. Сечение проводника определяется плановой мощностью приборов, которые будут подключены к этой ветке, и обычно составляет от 2,5 до 6 мм².

При внешней прокладке проводки на роликовых изоляторах применяется витой кабель в оплетке. Для него характерно сочетание высокой прочности, гибкости и высокой надежности изоляции. Кроме того, в интерьере такая проводка смотрится органичнее, чем стандартные провода в полимерных оболочках.

Проводка в трубах или коробах

Стандартное решение при монтаже внешней проводки — использование различных защитных конструкций.

Это могут быть:

1. Гофрированные трубы диаметром до 63 мм из ПВХ или аналогичных материалов.
2. Пластиковые короба с крышкой или без нее, внутри которых прокладывается проводка.
3. Плинтусы (напольные или потолочные) с отсеками для прокладки кабелей.
4. Электротехнические трубы из негорючего материала, которые обеспечивают максимально эффективную защиту проводника от любых воздействий.

Первые два варианта используются там, где внешний вид проводки не важен — в основном в технических помещениях. Применение небольших коробов также допускается в жилых домах и офисах, в основном в качестве вспомогательной меры — когда нужно проложить дополнительную линию, не нарушая отделки.

С применением негорючих труб может быть выполнена внешняя разводка электрики в деревянном доме. Также трубчатые металлические кожухи гармонируют с интерьерами в стилях «лофт» или «стимпанк».

При использовании таких приспособлений провода размещаются внутри защитных кожухов, и, если нужно, фиксируются там специальными клипсами (например, в широком коробе можно разместить сразу несколько кабельных линий). Сами трубы или короба для проводки закрепляются на несущих поверхностях дюбелями или клеевыми составами.

При использовании декоративных плинтусов с лотками для проводов сначала монтируются сами элементы отделки, а затем в открытые лотки закладывают кабели. Розетки и выключатели, встраиваемые в плинтус, также устанавливают заранее — а на завершающем этапе к клеммам просто подключают провода.

Наружная проводка открытым проводом

При использовании витого провода монтаж выполняется с применением специальных деталей — керамических изоляторов:

• Изоляторы для проводки устанавливают на стенах по разметке, при этом шаг между точками крепления должен составлять около 40 см по вертикали или 50 см по горизонтали.
• Повороты оформляются с помощью двух установленных рядом изоляторов — это дает возможность избежать залома провода.
• В местах подключения к розеткам или включателем витой кабель связывается хомутом — это не дает ему распускаться и нарушать надежность контакта.

Несмотря на то, что при этом способе монтажа проводка размещается открыто, уровень надежности (естественно, при соблюдении всех правил) оказывается очень высоким. Кроме того, отсутствие контакта проводов с несущей поверхностью снижает риск возгорания даже при коротком замыкании или перегреве кабеля в результате перегрузки. Ну, а смотрится такая ретро-проводка весьма стильно.

Наружная разводка электрики в деревянном доме от компании ГСК

В деревянном доме или в другом здании, где будет применима открытая схема монтажа, прокладку проводки можно поручить электрикам от компании ГСК. Мы:

• Профессионально проектируем внешнюю проводку с учетом нагрузки и характеристик основания.
• Выполняем монтаж проводки как с применением защитных приспособлений (гофра, короба) так и открытым кабелем на изоляторах.
• Строго соблюдаем нормативы устройства внешней проводки (СНиП, ПУЭ).

Перед вводом системы в эксплуатацию ее надежность обязательно проверяется в ходе испытаний. На все выполненные операции мы предоставляем гарантию.

Метки:

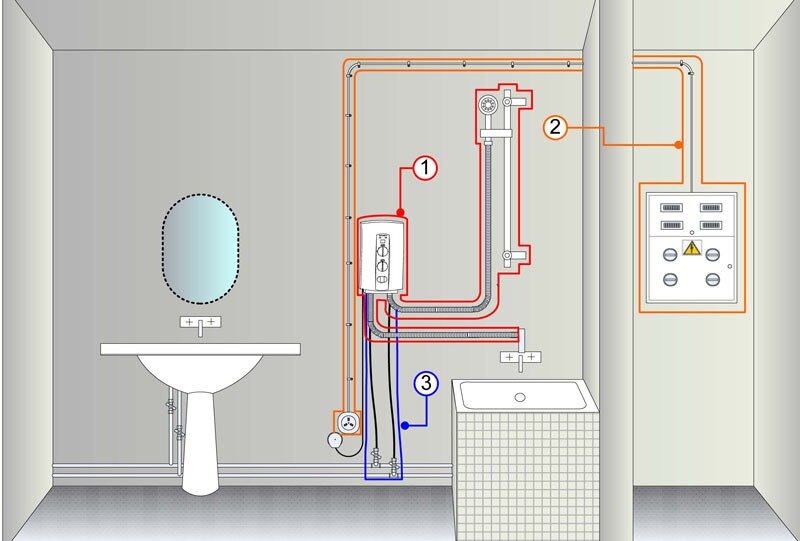

Разводка электропроводки в ванной — как своими руками сделать разводку электрики в ванной комнате

Схема электропроводки в квартире должна быть продумана до мелочей. Основной задачей, которую необходимо решить, планируя разводку электричества не только в ванной комнате, но и в коридоре, либо в квартире в целом, является обеспечение удобства и безопасности использования электричества в жилых помещениях. Сделать это не так уж и сложно, как это может показаться на первый взгляд.

Что нужно принимать во внимание, делая разводку в ванной комнате?

Для данного помещения действуют принципиально иные стандарты и нормы безопасности, нежели для любых иных комнат и служебных помещений квартиры. Это связано с тем, что проводка в ванной комнате подвергается повышенному и вредоносному влиянию влаги, независимо от того, будет ли она сделана своими руками, либо владелец дома воспользуется услугами сторонних специалистов. Мокрый пол и стены ванной комнаты прекрасно проводят электричество. Во времена бывшего СССР, по правилам безопасности, разводка в ванной сводилась к минимуму: никаких розеток и выключателей в данном помещении не было. Сейчас же, если все сделать правильно (продумать схему, взять провод необходимого сечения, хорошо изолировать место прохождения сетей электрической проводки), в данном служебном помещении можно установить любые необходимые электрические приборы: вентиляторы, электрические сушилки, бойлеры и другую полезную технику.

Основное, что нужно принимать во внимание, выбирая сечение электрического провода, степень его изоляции, и создавая схему электропроводки – это то, что помещение обладает повышенным уровнем влажности, что предопределяет использование более качественных материалов. Для того чтобы проводка была действительно безопасной, нет особой необходимости в привлечении постороннего мастера. Можно все сделать и самостоятельно. Но необходимо запомнить: электропроводку в квартире в целом, либо в ванной необходимо начинать делать только тогда, когда владелец квартиры определится с сечением кабеля и тем, где будут находиться электроприборы, розетки и выключатели. Несоблюдение данного правила приводит к тому, что в квартире приходится делать дорогостоящий ремонт, переделывая не только электропроводку, но и стены и потолки.

Несколько полезных советов

Прежде чем перейти к основным правилам выбора сечения кабеля, создания безопасной системы электропроводки в квартире, хотелось бы озвучить несколько полезных советов, которые позволяют повысить уровень безопасности эксплуатации линии проводки:

• розетки нельзя устанавливать возле пола. Это чревато тем, что их зальет вода, и короткого замыкания избежать будет уже невозможно
• любые точки подключения электроприборов, освещения в ванной комнате должны быть расположены не ближе, чем 60 сантиметров от душевой кабины или ванной
• необходимо хорошо заземлить все электрические приборы, системы освещения. Кроме того класс их защиты от проникновения влаги должен быть не меньше IP 44

Необходимо посоветоваться в магазине, выбирая кабель для проводки нужного сечения. Не каждый кабель подходит для использования в ванной комнате или коридоре, но и в квартире в целом.

Основные правила монтажа проводки в ванной комнате своими руками

Существуют определенные правила, которые делают установку проводки своими руками возможной, не требующей привлечения стороннего специалиста. К таким правилам относится:

• необходимость выбирать кабель для проводки того сечения, который подходит для конкретного помещения в квартире
• все металлические части системы проводки должны быть хорошо заземлены. Это касается и любых точек раздачи электроэнергии в квартире, бытовых приборов и техники
• соединение проводов в распределительной коробке должно осуществляться за пределами ванной комнаты
• необходимо использовать только медный трехжильный кабель. Если в доме двухфазная электропроводка, необходимо проложить от щита к квартире третью фазу – заземление
• для того чтобы сделать проводку в квартире своими руками (особенно данное правило касается ванной комнаты), необходимо выбрать скрытый вариант проводки: наружная проводка в ванной не только не нужна, но и опасна для жизни
• двухполюсное УЗО или Диф-автомат должны использоваться обязательно. Именно они смогут защитить от поражения электрическим током в том случае, если произойдет какая-либо авария. Как уже говорилось выше, сечение кабеля будущей проводки нужно выбирать, посоветовавшись со специалистами в магазине

Это несколько тех основных правил монтажа проводки своими руками не только в ванной комнате, но и в квартире в целом, которые смогут обеспечить безопасность владельца квартиры или частного дома. Проложить проводку самостоятельно можно и нужно в том случае, если хозяин жилья сможет полностью выполнить вышеуказанные правила.

Электричество должно быть безопасным, и проложить линии электроснабжения дома нужно максимально правильно и аккуратно. Не стоит относиться к данному вопросу безответственно и несерьезно.

Самые популярные схемы электропроводки в квартире

При ремонте или покупке квартиры свободной планировки в черновой отделке обязательно возникнет вопрос разводки электрики. От того, где будут стоять перегородки, бытовые и осветительные приборы, каково назначение помещений, будет зависеть выбор схемы подключения, а также выбор используемых материалов. Нужно учесть материал стен, полов, где будет проходить электропроводка. Главное, правильно определить, что, в конечном счете, требуется получить. Только выяснив это, можно приступать к разработке схемы электропроводки. По существу, это монтажная схема, поэтому нужно учитывать требования, предъявляемые к монтажу.

Главные правила

Электропроводку следует проектировать с соблюдением строительных норм и правил, а монтаж осуществлять по правилам устройства электроустановок. Требования этих документов нужно обязательно соблюдать, так как они написаны и с учетом всех несчастных случаев в быту и на производстве.

Ниже приведены основные правила, по которым делают разводку электропроводки в доме или квартире. Согласно им составляют схемы.

Должен быть обеспечен легкий доступ к распределительному щиту, счетчику, распределительным коробкам, розеткам и выключателям электропроводки.
Розетки нужно устанавливать на высоте 30 – 80 см от пола и не ближе 50 см к газовым, электрическим плитам, радиаторам отопления и трубам. Кабель к розеткам необходимо прокладывать снизу. Количество устанавливаемых розеток в комнате определяется из расчета 1 розетка на 6 квадратных метров. На кухне устанавливается столько розеток, сколько требуется для приборов. Розетка в ванной должна подключаться через маломощный трансформатор, размещенный за ее стенами.

Выключатели в квартире устанавливаются на высоте 60 – 150 см от пола в легкодоступных местах. Провод к выключателям прокладывается сверху.

Кабели должны прокладываться по прямой горизонтальной или вертикальной линии. Пересечение кабелей, а также прокладка по диагонали или кривой не допускается. При горизонтальной прокладке электропроводки, расстояние между проводами и балками перекрытия должно быть не меньше 10 см; потолком и проводом 10 – 15 см, а от пола прокладываться на высоте 15-20 см. При схеме с вертикальной прокладкой, провода должны находиться на расстоянии не менее 10 см от края проёма двери или окна; от газовых труб – более 40 см.

Кабели при любом типе электропроводки (наружной или скрытой) не должны соприкасаться с арматурой, закладными и другими металлическими частями строительных конструкций.

Если прокладываете кабель под трубой отопления нужно помнить, что расстояние между ними должно быть не менее 3 см. При параллельной прокладке нужно предусмотреть зазор между проводами более 3 мм или вести их раздельно в кабельном канале, гофрированной трубе. Соединение проводов должно производиться только внутри распределительных коробок.

Соединение кабелей из различных металлов осуществляются через специальную колодку. Заземляющий и нулевой провода к приборам крепятся только болтовым соединением.

Способы разводки

Существует три способа разводки проводки в квартире:

• звезда;
• шлейф;
• комбинированный.

Первая схема электропроводки типа «звезда». При такой разводке каждый прибор имеет свой автоматический выключатель защиты от перегрузок и кабель, идущий от распределительного щита до устройства. Такой вариант разводки хорош тем, что имеется возможность контролировать любой прибор и в случае его ремонта не надо отключать и другие устройства. Используется в системе «Умный дом». Она полезна при воспитании детей, можно установить время подключения того или иного прибора, отключить свет в определенное время; для отпугивания воров, запрограммировав включение и отключение осветительных приборов в отсутствие хозяев по определенному алгоритму. Имеет один недостаток – самый дорогой.

Следующая схема называется «шлейф». Этот тип разводки похож на предыдущий вариант, только на одном кабеле расположены несколько устройств. Значительно дешевле «Звезды».

Самый распространенный вариант схемы электропроводки – с распределительными коробками, сочетает в себе качества первых двух типов. От электрического щита несколько кабелей идут к распределительным коробкам, а от них к группе или отдельным приборам в квартире.

Зацикливаться на каком-то одном типе разводки нельзя. Например, если надо подключить мощного потребителя электроэнергии, то используется тип «звезда», если группа маломощных, то шлейф.

Перед проектированием электропроводки необходимо изучить, где пролегают другие инженерные системы, материал стен, полов и потолка; есть ли возможность обойтись без штробления стен; выяснить мощность, количество, местонахождение приборов. К примеру, если потолки сделаны из пустотных плит перекрытия, то ими можно воспользоваться как кабельными каналами.

Таким образом, выбор типа электропроводки зависит от финансовых возможностей, количества и типа электроустановок, их местоположения. Только получив эту информацию, можно понять какая схема электропроводки в квартире требуется, и приступить к проектированию.

Последовательность действий

Сначала нужно взять чертеж квартиры или сделать его самостоятельно в масштабе с расположением окон и дверей. Затем разместить на плане всех потребителей энергии по комнатам, указать их мощность, исходя из этого, развести по группам электропроводки. Это могут быть:

• осветительная;
• розеточная;
• группа комнат и коридора;
• группа санузла;
• если в квартире имеется электроплита, то отдельная группа для нее.

В зависимости от количества комнат и нагрузок, будет определяться и количество групп. Так кухонные и коридорные розетки могут оказаться разведенными в две разные группы. Это необходимо для того, чтобы минимизировать затраты на провода и облегчить дальнейшее обслуживание электросети и ремонт.

Каждая группа должна подключаться через устройство защитного отключения УЗО ( обычно называют автоматом). Для осветительной группы предусматривается автомат на 16 А, для розеточной на 25-32 А, а для электроплиты – 40-63 А.

После того как определили по схеме положение всех устройств электропроводки, рассчитывается количество проводов и их сечение.

Схему проводки в квартире надо составлять в нескольких экземплярах, так как в процессе работы появляются непредвиденные моменты, которые нужно будет отметить на схеме. Кроме принципиальной схемы нужна монтажная для непосредственных исполнителей. По ней электрики работают и вносят изменения.

Монтажная схема со всеми изменениями после завершения работ становится исполнительной. Эта та схема, которую нужно запрашивать у предыдущего хозяина квартиры.

Что в ней указывают

В схеме должны быть указаны все размеры помещений квартиры, расстояния между различными электрическими устройствами. Это позволит точно рассчитать количество необходимых материалов и сократит время монтажных работ. Различные группы лучше рисовать разным цветом, схема становится более читабельной. Кроме этого, необходимо показать где какие розетки (одинарные, двойные), выключатели (одно, двух, трехклавишные) будут размещаться. Схема будет выглядеть примерно так.

Кроме этого к схеме прилагается перечень материалов и устройств, которые нужно смонтировать. Дополнительно нужно учесть расходные материалы, используемые в процессе монтажа, такие как пластиковые хомуты, колодки, дюбели, изолента, алебастр для крепления подрозетников в стене. Для определения точного количества необходимого кабеля придется провести замеры рулеткой, учесть высоту потолков.

При выборе кабеля, лучше остановиться на медном типа ВВГ, по сравнению с алюминиевым у него проводимость выше и гибкость замечательная, облегчается монтаж. В квартирах обычно прокладывают двух, трехжильный кабель сечением 2,5 мм2 для розеток, а подсоединение освещения производится 1,5 мм2 кабелем. От этажного электрического щита к квартирному осуществляют проводку 3-5-жильным кабелем сечением 6 мм2, для мощных приборов типа электроплиты, бойлера используют кабель сечением 4 мм2, чтобы не грелся.

Прокладка в полу и по потолку

Если есть намерение сделать бетонную стяжку пола, этим нужно воспользоваться, провести электропроводку по полу в гофре, затем только заливать бетоном. Получится экономия материалов и сокращение объема работ. При натяжном или подвесном потолке расход материалов также можно уменьшить, упростить схему и работы.

Кабель просто снаружи крепится к потолку. Если допустить наружный монтаж, то можно значительно сократить время производства работ за счет использования кабельных каналов. При этом отпадает самая пыльная работа – штробление. Соответственно все это должно отразиться на схеме и материалах.

Обычно используется однофазная разводка электропроводки в квартире. Если квартира большая, с большим потреблением электроэнергии, то может потребоваться трехфазное электроснабжение. Разница небольшая. В этажном щитке будет стоять трехфазный счетчик.

На распределительный квартирный щит поступит три фазы, а дальше все как в однофазном варианте. При монтаже в распределительных коробках главное все правильно сделать, не перепутать фазы, чтобы на прибор не поступило 380 В вместо 220 В. Если нет опыта подобных работ или электротехнического образования, правильно будет пригласить специалиста.
