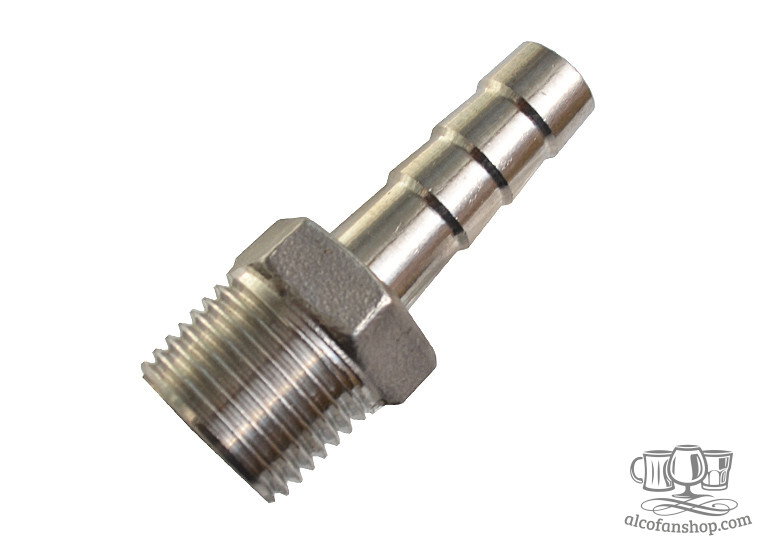

Почему диаметры газовых фитингов, которые называются ½; ¼ дюйма и т.д. не совпадают с математическим дюймом (если мерить штангенциркулем)?
Евгений
03.10.2017
Евробаллон
Действительно, диаметр трубы в промышленности и в быту измеряют преимущественно в дюймах.
Данные наименования диаметров резьбы относятся к «трубным» дюймам. Понятие «трубный дюйм» не научное, но, тем не менее, имеющее совершенно определенный смысл, причем размер «трубного дюйма» не равен дюйму обыкновенному, хотя и связан с ним.
Один «трубный дюйм» — это наружный диаметр трубы, внутренний диаметр которой примерно равен одному дюйму обыкновенному.
Дело в том, что трубы изготавливают определенного наружного диаметра, но с разной толщиной стенок в зависимости от назначения. Поэтому для обозначения труб используют понятие «условного диаметра», то есть «особого» внутреннего диаметра трубы, которому соответствует определенный наружный диаметр.
Так, трубам с «условным диаметром» в 40 мм соответствуют трубы с наружным диаметром 45 мм. А истинный внутренний диаметр труб с «условным диаметром» 40 мм, то есть с наружным диаметром 45 мм, может равняться 35; 37; 39; 41 и 43 мм. Таким образом, у трубы с «условным диаметром» 40 мм истинный внутренний диаметр бывает равен и 35 мм, и 43 мм, не считая промежуточных значений.
Еще один пример. У водопроводной однодюймовой трубы «условный диаметр» равен 25 мм, наружный диаметр — 33,6 мм. А вот истинный внутренний диаметр такой трубы будет либо 27,1 мм (обычная толщина стенки), либо 25,6 мм (усиленная толщина стенки). Таким образом «трубный дюйм» составляет 33,6 мм, наружный диаметр, нарезаемой на такой трубе резьбы несколько меньше и равен 33,25 мм.
Исторически сложилось так : трубный дюйм = 33,249 мм. Образовался он просто: к размеру (в дюймах), характеризующему внутренний диаметр трубы, добавили толщину обеих стенок. И получилось, что наружный диаметр дюймовой трубы — 33,249 мм, полудюймовой — 21, 25 мм.
И, соответственно, трубная резьба характеризуется определенным количеством ниток резьбы опять-таки на один дюйм, то есть 25,4 мм. Для выяснения шага метрической резьбы измеряют расстояние между гребнями нескольких ниток резьбы, а потом делят это расстояние на число ниток. При дюймовой резьбе считают нитки, которые умещаются в одном дюйме (25,4 мм).
Соотношение метрической резьбы и дюймовой
Резьба Наружный диаметр, мм
1/2″ = 20,955 мм
3/4″ = 26,441 мм
1″ = 33,249 мм
1 1/4″ = 41,91 мм
1 1/2″ = 47,803 мм
2″ = 59,614 мм
2 1/2″ = 75,184 мм
3″ = 87,884 мм
Вы можете не только купить композитные газовые баллоны, но и узнать о них все. Если нужной Вам информации не окажется на странице нашего ресурса, или Вы просто не хотите ждать и искать, позвоните нашим консультантам прямо сейчас по многоканальному номеру в городе Москва: 8 (800) 500-06-34
Оросители. Поливочные устройства фирмы «Cellfast» Польша. Для облегчения труда садовода наша фирма ООО «Санита Квазар» предлагает различные по конструкции и принципу действия оросители и насадки для полива. Оросители статичные, вращающиеся или пульсирующие, на подставке или на клиновой стойке. А так же мы предлагаем комплекты поливочных устройств, в которые входят насадки для полива и переходники для шлангов. | ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
|
Рукава высокого давления | Барс-Гидравлик Групп
Являясь официальным дистрибьютором «INTERTRACO» и «BRIDGESTONE», наша компания предлагает высоко-качественные гидравлические шланги и рукава высокого давления.
На нашем складе присутствует широкий ассортимент опрессовочных муфт и фитингов производства «INTERTRACO», а также гидро-шлангов «BRIDGESTONE».
Статус официального дистрбьютора, позволяет предложить нашим клиентам короткие сроки поставки и наиболее выгодные цены на всю выпускаемую продукцию.
На базе собственного производства, мы можем произвести замену, ремонт и изготовление рукавов высокого давления (РВД) и шлангов высокого давления всех известных стандартов и размеров.
Высокое качество комплектующих, используемых при изготовлении, замене или ремонте рукавов РВД и шлангов, а также профессиональный уровень наших специалистов, позволяют удовлетворить просьбам самых требовательных из наших клиентов.
Если у вас возникла срочная потребность в замене, ремонте, изготовлении рукавов высокого давления РВД или шлангов высокого давления , вы можете обратиться в нашу службу сервиса — Сервис РВД-24
Каталог продукции
|
Каталог продукции
|
Гидравлические рукава высокого давления (РВД)
Мультиспиральный гидравлический рукав высокого давления 4ST+ со стальной спиральной оплеткой
Шланг 4ST+ конструкция
1. Внутренний слой: синтетическая резина (на основе NBR) 2. Армированный слой: 4 слоя стальной спиральной оплетки 3. Синтетическое резиновое покрытие, разработанное на базе износостойкого абразива повышенной прочности Шланг 4ST+ имеет сертификат MSHA (шланг обладает повышенной сопротивляемостью к высоким температурам) Применение:
| ||||||||
Тип шланга | Внутренний диаметр, дюймы | Внутренний диаметр, мм | Наружный диаметр, мм | Диаметр армированного слоя, мм | Максимальное рабочее давление, bar | Минимальное давление на разрыв,bar | Минимальный радиус изгиба, мм | Вес, кг/м |
4ST+ 08 | 1/2 | 12 | 22.2 | 20.0 | 420 | 1680 | 110 | 0.![]() |
4ST+ 10 | 5/8 | 16 | 26.4 | 24.4 | 420 | 1680 | 140 | 1.00 |
4ST+ 12 | 3/4 | 19 | 30.1 | 28.2 | 420 | 1680 | 170 | 1.47 |
4ST+ 16 | 1 | 25 | 36.6 | 34.6 | 420 | 1680 | 220 | 1.95 |
Шланг с одинарной стальной перекрестной оплеткой. Наружная резина: устойчивая к износу и атмосферным явлениям синтетическая резина. Внутренняя резина — нитрил. Со шлангов наружный слой не снимается, поэтому буртики пресс-втулки протыкают наружный слой резины насквозь.![]() | |||||
Тип шланга | Внутренний диаметр, дюймы | Внутренний диаметр, мм | Наружный диаметр, мм | Рабочее давление, bar | Минимальный радиус изгиба, мм |
1SN-04 | 1/4 | 6 | 13.4 | 225 | 100 |
1SN-05 | 5/16 | 8 | 15.0 | 215 | 115 |
1SN-06 | 3/8 | 10 | 17.![]() | 180 | 130 |
1SN-08 | 1/2 | 12 | 20.6 | 160 | 180 |
1SN-10 | 5/8 | 16 | 23.7 | 130 | 200 |
1SN-12 | 3/4 | 19 | 27.7 | 105 | 240 |
1SN-16 | 1 | 25 | 35.6 | 88 | 300 |
1SN-20 | 1,25 | 32 | 43.![]() | 63 | 420 |
1SN-24 | 1,5 | 38 | 50.6 | 50 | 500 |
1SN-32 | 2 | 50 | 64.0 | 40 | 630 |
С двойной стальной перекрестной оплеткой DIN 20022 2SN, EN853/2SN, exceeds SAE 100R2AT
Шланг с двойной стальной перекрестной оплеткой 222T.
Наружная резина: устойчивая к атмосферным воздействиям и износу синтетическая резина.
Внутренняя резина — нитрил.
Наружный слой не снимается, поэтому буртики пресс-втулки протыкают наружный слой резины насквозь.
Сокращается время монтажных работ, и резина, остающаяся между пресс-втулкой и стальной оплеткой,
надежно защищает от попадания воды в соединение. Рабочая температура -40° — +100°С.
| Тип шланга | Внутренний диаметр, дюймы | Внутренний диаметр, мм | Наружный диаметр, мм | Рабочее давление, bar | Минимальный радиус изгиба, мм | |
2SN04 | 1/4 | 6 | 15.0 | 400 | 100 | ||
2SN-05 | 5/16 | 8 | 16.6 | 350 | 115 | ||
2SN-06 | 3/8 | 10 | 19.0 | 330 | 130 | ||
2SN-08 | 1/2 | 12 | 22.2 | 275 | 180 | ||
2SN-10 | 5/8 | 16 | 25.![]() | 250 | 200 | ||
2SN-12 | 3/4 | 19 | 29.3 | 215 | 240 | ||
2SN-16 | 1 | 25 | 38.1 | 165 | 300 | ||
2SN-20 | 1 1/4 | 32 | 48.3 | 125 | 420 | ||
2SN-24 | 1 1/2 | 38 | 54.6 | 90 | 500 | ||
2SN-32 | 2 | 50 | 67.3 | 80 | 630 |
С одинарной стальной перекрестной оплеткой «Компактный» EN 857/1SC
Шланг с одной стальной перекрестной оплеткой, не тянется (<1%), малые радиусы изгиба,
наружное сечение соответствует R1T, подсоединяется соответствующей пресс-втулкой в зависимости от сжатия.
Легкая и гибкая смесь износостойкой наружной резины, высокие рабочие давления; превышает
требования норм 20022 2SN DIN. Рабочая температура -40° — +100°С.
| Тип шланга | Внутренний диаметр, дюймы | Внутренний диаметр, мм | Наружный диаметр, мм | Рабочее давление, bar | Минимальный радиус изгиба, мм | |
1SC-04 | 1/4 | 6 | 13.4 | 250 | 45 | ||
1SC-05 | 5/16 | 8 | 15.0 | 230 | 55 | ||
1SC-06 | 3/8 | 10 | 17.4 | 210 | 90 | ||
1SC-08 | 1/2 | 12 | 20.6 | 210 | 90 | ||
1SC-10 | 5/8 | 16 | 23.![]() | 130 | 150 | ||
1SC-12 | 3/4 | 19 | 27.7 | 105 | 180 | ||
1SC-16 | 1 | 25 | 35.6 | 88 | 230 |
С двойной стальной перекрестной оплеткой «Компактный» EN 857/2SN, exceeds SAE 100R16
Шланг с двойной стальной перекрестной оплеткой, не тянется (<1%), малые радиусы изгиба,наружное сечение соответствует R1T, подсоединяется соответствующей пресс-втулкой в зависимости от сжатия. Легкая и гибкая смесь износостойкой наружной резины, высокие рабочие давления; превышает требования норм 20022 2SN DIN. Рабочая температура -40° — +100°С. | Тип шланга | Внутренний диаметр, дюймы | Внутренний диаметр, мм | Наружный диаметр, мм | Рабочее давление, bar | Минимальный радиус изгиба, мм | |
2SC-04 | 1/4 | 6 | 15.![]() | 450 | 45 | ||
2SC-05 | 5/16 | 8 | 16.6 | 420 | 60 | ||
2SC-06 | 3/8 | 10 | 19.0 | 385 | 70 | ||
2SC-08 | 1/2 | 12 | 22.2 | 345 | 90 | ||
2SC-10 | 5/8 | 16 | 25.4 | 290 | 130 | ||
2SC-12 | 3/4 | 19 | 29.3 | 280 | 160 | ||
2SC-16 | 1 | 25 | 38.1 | 230 | 240 |
С тройной стальной перекрестной оплеткой FlexIt 3T
Шланг Forestry FlexIT 3T Greenline разработан специально для гидравлических масел нарастительной основе, синтетических эфиров и традиционных гидравлических масел на минеральной основе. ![]() Внутренняя резина — нитрил, поверх которой наложены 3 стальные перекрестные оплетки. Рабочая температура -40° — +100°С. Благодаря перекрестной конструкции оплеток, наконечники удерживаются лучше, чем на спиральных шлангах. Наружная оболочка изготовлена из черной износостойкой резины, которая прочно схватываетсяс оплеткой. Выдерживает сгибание также в морозных условиях, радиусы изгиба — малые. Рекомендуется к применению везде, где требуется поистине прочные, гибкие гидравлические шланги. | Тип шланга | Внутренний диаметр, дюймы | Внутренний диаметр, мм | Наружный диаметр, мм | Рабочее давление, bar | Минимальный радиус изгиба, мм | |
3SP-06 | 3/8 | 10 | 20.0 | 500 | 120 | ||
3SP-08 | 1/2 | 12 | 23.![]() | 470 | 160 | ||
3SP-12 | 3/4 | 19 | 31.0 | 375 | 260 | ||
3SP-16 | 1 | 25 | 37.5 | 310 | 310 |
Со спиральной стальной перекрестной оплеткой EN 856 4SH, EN856 4SP
Шланг предназначен для эксплуатации в особо требовательных и
тяжелых условиях,а также для высоких давлений.
| Тип шланга | Внутренний диаметр, дюймы | Внутренний диаметр, мм | Наружный диаметр, мм | Рабочее давление, bar | Минимальный радиус изгиба, мм | |
4SP-06 | 3/8 | 10 | 21.![]() | 445 | 180 | ||
4SP-08 | 1/2 | 12 | 24.6 | 415 | 230 | ||
4SP-10 | 5/8 | 16 | 28.2 | 350 | 250 | ||
4SH-12 | 3/4 | 19 | 32.2 | 420 | 280 | ||
4SH-16 | 1 | 25 | 38.7 | 380 | 340 | ||
4SH-20 | 1 1/4 | 32 | 45.5 | 325 | 460 | ||
4SH-24 | 1 1/2 | 38 | 53.5 | 290 | 560 | ||
4SH-32 | 2 | 50 | 68.1 | 250 | 700 |
Как подобрать дюймовую гайку: размер, тип, шаг резьбы
При подборе гайки к болту необходимо определить их совместимость по параметрам резьбы (тип, шаг, диаметр, направление), а также по прочности и материалу. Правильная комбинация резьбовой пары является гарантом надежности соединения и долговечности всей собираемой конструкции или механизма.
Производство и распространение дюймового крепежа началось в 1949 году, когда Канада, Соединенные Штаты и Великобритания приняли Единый стандарт (UTS), в котором были определены критерии резьбы в дюймах. Между тем, метрическая система набирала популярность в Европе и Азии, что привело к проблемам совместимости крепежных деталей. Вскоре Великобритания отказалась от UTS и вместо нее приняла метрическую систему. Сегодня Канада и США остаются почти единственными поставщиками техники, автомобилей и оборудования, где актуальна американская резьба UTS.
Слесаря, ремонтирующие и обслуживающие иномарки, наиболее часто сталкиваются с дюймовыми болтами и гайками. Утерянный или вышедший из строя оригинальный заводской крепеж требуется заменить на 100% аналог. Для этого надо точно определить его размеры, материал, класс прочности и стандарт изготовления.
Как отличить метрическую гайку от дюймовой?
К сожалению, отличить «на глазок» не удастся, так как американская резьба имеет тот же угол профиля 60°, что и метрическая стандарта ISO. Но есть различия в диаметре, шаге и в размере внешнего шестигранника. Несмотря на то, что их можно свинтить между собой, в соединении, как правило, наблюдается небольшой люфт, что делает метрический и дюймовый крепеж не взаимозаменяемым.
Можно их различить по маркировке классов прочности: у метрических — цифры, у дюймовых — линии.
Маркировка класса прочности гаек с дюймовой и метрической резьбой
Но стальные детали низкой прочности не маркируются. Подробнее о маркировке читайте далее.
Как измерить дюймовую гайку?
В американском машиностроении самой распространенной является шестигранная гайка общего назначения, форма и габаритные размеры которой приведены в ASME B18. 2.2 (аналог DIN 934, ISO 4032). Параметры резьбы соответствуют ANSI B1.1 с допуском по классу 2B, стандарт UTS (Unified Thread Standard), крупного (UNC) или мелкого (UNF) шага.
Пример условного обозначения: 1/4″ — 20 UNC, где:
- 1/4″ – номинальный диаметр резьбы;
- 20 – количество витков на дюйм;
- UNC – унифицированная крупная (основная) резьба.
Измерение номинального диаметра резьбы гайки
Этот параметр обычно находится в пределах от 1/4″ до 3″ и обозначается дробным или целым числом в дюймах (не десятичным). Американские крепежные детали размером менее 1/4 дюйма обозначены целым числом от 0 до 10 (часто с предшествующим знаком # или №).
Самый простой способ определения номинального диаметра гайки – это измерение штангенциркулем наружного диаметра соответствующего ей болта (на который она навинчивается).
Если же мы просто измерим ширину ее отверстия, то получим наименьший внутренний диаметр профиля – d вн, который меньше, чем ее номинальный диаметр — d.
Например, для рассматриваемой гайки 1/4″ (1/4 дюйма = 6,35 мм), d вн. будет составлять 5,35 мм. Далее по справочным таблицам надо сопоставить его с наружным диаметром ответного болта. Это и будет искомый диаметр гайки.
Таблица 1. Соответствие внутреннего диаметра гайки наружному диаметру болта.
Номинальный диаметр резьбы |
Внутренний диаметр гайки, мм |
Наружный диаметр болта | ||
UNC |
UNF |
мм |
дюймы | |
#1 |
1,5 |
1,55 |
1,854 |
0,073 |
#2 |
1,5 |
1,9 |
2,184 |
0,068 |
#3 |
2,1 |
2,15 |
2,515 |
0,099 |
#4 |
2,35 |
2,4 |
2,845 |
0,112 |
#5 |
2,65 |
2,7 |
3,175 |
0,125 |
#6 |
2,85 |
2,95 |
3,505 |
0,138 |
#8 |
3,5 |
3,5 |
4,166 |
0,164 |
#10 |
4 |
4,1 |
4,826 |
0,19 |
#12 |
4,65 |
4,7 |
5,486 |
0,216 |
1/4″ |
5,35 |
5,5 |
6,35 |
0,25 |
5/16″ |
6,8 |
6,8 |
7,938 |
0,313 |
3/8″ |
8,25 |
8,5 |
9,525 |
0,375 |
7/16″ |
9,65 |
9,9 |
11,112 |
0,438 |
1/2″ |
11,15 |
11,5 |
12,7 |
0,5 |
9/16″ |
12,6 |
12,9 |
14,288 |
0,563 |
5/8″ |
14,05 |
14,5 |
15,875 |
0,625 |
3/4″ |
17 |
17,5 |
19,05 |
0,75 |
7/8″ |
20 |
20,4 |
22,225 |
0,875 |
1″ |
22,25 |
23,25 |
25,4 |
1 |
1 1/8″ |
25,65 |
26,5 |
28,575 |
1,125 |
1 1/4″ |
28,85 |
29,5 |
31,75 |
1,25 |
1 3/8″ |
31,55 |
32,75 |
34,925 |
1,375 |
1 1/2″ |
34,7 |
36 |
38,1 |
1,5 |
1 3/4″ |
40,4 |
- |
44,45 |
1,75 |
2″ |
46,3 |
- |
50,8 |
2 |
2 1/4″ |
52,65 |
- |
57,15 |
2,25 |
2 1/2″ |
58,5 |
- |
63,5 |
2,5 |
2 3/4″ |
64,75 |
- |
69,85 |
2,75 |
3″ |
71,7 |
- |
76,2 |
3 |
Определение размера «под ключ»
Размер «под ключ» шестигранной гайки равен расстоянию между противоположными гранями ее рабочего профиля. Точный замер можно выполнить, используя штангенциркуль. Причем, каждому диаметру гаечной резьбы соответствует определенный размер шестигранника. Поэтому можно не прибегать к измерениям, а посмотреть размер шестигранного профиля в таблице из статьи: «Как определить размер «под ключ» болта и гайки?».
Шестигранник у дюймовой гайки такой же как у головки сопрягаемого с ней болта, что позволяет использовать тот же стандартный размер ключа. Причем, метрические гаечные ключи и торцевые головки здесь не подойдут, так как они незначительно, но отличаются по размеру от дюймового инструмента. Также отметим, что цифры на дюймовом ключе – это не размер шестигранного профиля крепежа, а диаметр его резьбы, что облегчает подбор инструмента.
Как определить шаг дюймовой резьбы гайки (TPI)?
Унифицированные резьбы крепежных деталей UTS классифицируются как UNC (крупные), UNF (мелкие) или UNEF (ультра мелкие). Нет никаких различий между ними в качестве изготовления, кроме различий в плотности нитей нарезки.
Дюймовый резьбомер UNC
Грубые (крупные) нити толще, устойчивее к истиранию и смятию, чем частые (мелкие). Крепежные гайки с крупной резьбой могут быть установлены быстрее. Например, 3/4″-10 UNC требует 10 оборотов для установки на 1 дюйме ножки болта, а 3/4″-16 UNF потребует 16 оборотов. Грубые нити обеспечивают зазор для гальванического покрытия и с меньшей вероятностью будут подвергнуты истиранию. Тонкие и сверхтонкие нити резьбы дают свои преимущества. Крепеж с частой резьбой отличается лучшей устойчивостью к самоотвинчиванию при воздействии вибрации, что является очень важным фактором.
Параметр TPI используется только с дюймовыми крепежами, тогда как для метрических указывается шаг резьбы – Р, который равен расстоянию между нитями, а TPI расшифровывается как Threads Per Inch. Это простой подсчет количества нитей на дюйм, измеренного по длине крепежа.
Самый легкий способ определить шаг резьбы гайки стандарта США – с помощью специального резьбомера, но если его нет, то можно попытаться свинтить ее с подходящим болтом с известными параметрами. Если вы будете часто измерять крепеж, рекомендуется приобрести один из наших недорогих дюймовых резьбомеров, которые значительно упрощают измерение.
Шаг гаечной резьбы можно также измерить, сделав ее оттиск на древесине. Таким способом обычно пользуются при измерении внутренней резьбы маленького диаметра. Для этого в резьбовое отверстие вставляют тонкую деревянную палочку (например, спичку), прижимают ее к поверхности резьбы и получают оттиск, по которому и считают количество витков на дюйм.
Таблица 2. Соответствие диаметра и шага дюймовой резьбы UNC, UNF.
Диаметр |
UNC |
UNF | ||
TPI |
Шаг, мм |
TPI |
Шаг, мм | |
1/4″ |
20 |
1,27 |
28 |
0,907 |
5/16″ |
18 |
1,411 |
24 |
1,058 |
3/8″ |
16 |
1,587 |
24 |
1,058 |
7/16″ |
14 |
1,814 |
20 |
1,27 |
1/2″ |
13 |
1,954 |
20 |
1,27 |
9/16″ |
12 |
2,117 |
18 |
1,411 |
5/8″ |
11 |
2,309 |
18 |
1,411 |
3/4″ |
10 |
2,54 |
16 |
1,587 |
7/8″ |
9 |
2,822 |
14 |
1,814 |
1″ |
8 |
3,175 |
12 |
2,117 |
1 1/8″ |
7 |
3,627 |
12 |
2,117 |
1 1/4″ |
7 |
3,627 |
12 |
2,117 |
1 3/8″ |
6 |
4,233 |
12 |
2,117 |
1 1/2″ |
6 |
4,233 |
12 |
2,117 |
1 3/4″ |
5 |
5,08 |
- |
- |
2″ |
4,5 |
5,644 |
- |
- |
2 1/4″ |
4,5 |
5,644 |
- |
- |
2 1/2″ |
4 |
6,35 |
- |
- |
2 3/4″ |
4 |
6,35 |
- |
- |
3″ |
4 |
6,35 |
- |
- |
Используйте гайки и болты одинаковой прочности и материала
Важным фактором, который влияет на надежность и долговечность соединения, является совместимость болтов и гаек по прочности и материалу. Гайка по стойкости к нагрузке должна быть равной болту или даже прочнее его. То есть более прочную гайку можно использовать с более слабым болтом, но не наоборот. Например, гайка 8-го класса приемлема для использования с болтом 5-го и 8-го класса.
Классы прочности дюймовых гаек
Механические свойства дюймовых шестигранных гаек описаны в стандарте SAE J995, который охватывает материалы, методы производства, механические свойства и требования к испытаниям. Их прочность измеряется в psi (фунт-сила на квадратный дюйм).
Для преобразования величин используют значения:
-
1000 psi (Ibf/in²) = 6,8948 МПа - 1 МПа = 145, 038 PSI (Ibf/in²)
К примеру, термически обработанные высокопрочные болты, изготовленные из среднеуглеродистой стали, обычно имеют прочность 120.000 psi или 827 МПа. Для работы с ними необходимо использовать гайки с пределом прочности не менее 120.000 psi или на 20% выше.
Если болт окажется прочнее, то разрушение резьбового соединения при превышении момента затяжки произойдет не по его стержню, а из-за срыва резьбы более слабой гайки. Если разрыв ножки происходит внезапно и легко может быть выявлен, то срыв резьбы труднее заметить, и частично разрушенное резьбовое соединение может в любой момент выйти из строя.
Твердость шайб также нельзя упускать из виду. Использование термически необработанных шайб с высокопрочными крепежными изделиями может привести к потере момента затяжки, так как их шестигранный профиль со временем может продавить шайбу.
Идентифицировать класс прочности стальной дюймовой гайки можно по маркировке на ее торцевой поверхности. Требования к маркировке изложены в SAE J995 и наглядно продемонстрированы на рисунке ниже:
Маркировка класса прочности дюймовых гаек
SAE классы |
Маркировка |
2 |
Не маркируется |
5 |
Две окружные линии, расположенные на расстоянии 120° |
8 |
Две окружные линии, расположенные на расстоянии 60° |
Класс 2 (Grade 2) – самые распространенные гайки общего применения из низкоуглеродистой или среднеуглеродистой метизной стали, например, С1010. Их прочность и цена невысоки. Соответствуют аналогам ISO/DIN класса прочности 4 или 5.
Класс 5 (Grade 5) – класс средней прочности для деталей из среднеуглеродистой стали (С1020, С1035, С1045), которые могут закаливаться до достижения требуемых прочностных свойств. Соответствует аналогам ISO/DIN класса прочности 8.
Класс 8 (Grade 8) – высокопрочные гайки из легированной стали (4140, Cr42Mo), предназначенные для ответственных строительных проектов и тяжелых нагрузок. В процессе производства обязательно подвергаются закаливанию. Соответствуют аналогам ISO/DIN класса прочности 10.
Таблица 3. Стойкость к нагрузке и требования к твердости гаек (HEX NUTS)
SAE классы |
5 |
8 | |||
Резьба |
UNC |
UNF |
UNC |
UNF | |
Контрольная нагрузка (psi) |
120.000 |
109.000 |
150.000 |
150.000 | |
Твердость (HRC) |
32 MAX |
32 MAX |
26-34 |
26-34 | |
Размер гайки, дюйм |
5/8 |
27.100 |
27.900 |
33.900 |
38.400 |
3/4 |
40.100 |
40.700 |
50.100 |
56.000 | |
7/8 |
55.400 |
55.500 |
69.300 |
76.400 | |
1 |
72.700 |
74.000 |
90.900 |
101.900 |
Допустимая (пробная, контрольная) нагрузка (Proof Load Stress) установлена стандартом SAE J995. Она определяется как максимальное растягивающее усилие, которое может быть приложено к ответному болту и не приведет к пластической деформации. Пробная нагрузка обычно составляет 85-95% от предела текучести крепежа.
Совместимость болта и гайки по материалу не менее важна, чем их прочностная совместимость. Они производятся из широкого спектра материалов: от обычной стали до нержавейки, цветного металла, титана, пластиков. Метизные стали дополнительно делятся на различные марки, химический состав которых придает крепежу определенные свойства, коррозионную стойкость, хрупкость, пластичность и т. д. При замене гайки она должна соответствовать оригиналу по материалу и по виду защитного покрытия. Только при правильном подборе резьбовой пары можно рассчитывать на долговечность болтового соединения.
Статьи по теме:
Все о крепеже
Обновлено: 13.07.2021 13:48:24
Максим
Очень крутая статья
28.01.2021 17:36:24
Источник: http://krepcom.ru:443/blog/vse-o-krepezhe/kak-podobrat-dyuymovuyu-gayku-dlya-bolta/
Наши контакты:
E-mail: [email protected]
Телефон: 8 (800) 333-21-68
Шланг в барабане wurth 12,5*18,5мм l 15м с поворот. крепл., штуцера 1/2
Практичный намотчик для барабана с высококачественными полиэфирными шлангами разных размеров. Порядок и безопасность на рабочем месте.
Особенности:
Прочный закрытый пластмассовый корпус.
· Шланг и механизм намотки защищены от пыли и других загрязнений.
Высококачественные шланги из гибридного полимера.
· Маслостойкие с очень малым весом.
· Прекрасные характеристики в низком и высоком диапазоне температур.
Высокая пропускная способность шлангов.
· Без перепада давления для повышения эффективности и снижения затрат.
Возможность монтажа на стене, потолке и полу.
· Для универсального применения без дополнительных изменений.
Поворотный механизм на 180 градусов.
· Свобода перемещения и комфорт во время работы.
Примечание:
· Шланги и кабели, лежащие на земле, представляют собой источник значительной опасности и могут стать причиной несчастных случаев.
· Устраните препятствия, которые могут стать причиной падения, и предотвратите возникновение несчастных случаев в вашей компании (соблюдайте правила предотвращения несчастных случаев).
· Шланги, постоянно лежащие на полу или верстаке, гораздо легче повредить и приходится заменять чаще.
· Использование барабанов для шлангов позволяет предотвратить такого рода опасности, поскольку шланг всегда раскатывают только для использования.
· Растворители (например, дизельное масло) способны повредить шланг.
Технические характеристики:
· Длина шланга: 15 м
· Внутренний диаметр шланга: 12,5 мм
· Длина подводящего шланга: 90 мм
· Подключение сжатого воздуха: R 1/2 дюйма НР
· Длина шланга (от стопорного шара): 80 мм
· Внешний диаметр шланга: 18,5 мм
· Внутренний диаметр подводящего шланга: 12,5 мм
· Внешний диаметр подводящего шланга: 18,5 мм
· Материал корпуса: Пластмасса
Таблица размеров фитингов. Что такое AN и NPT.
Таблица размеров фитингов. Что такое AN и NPT.
Когда возникает необходимость выбора фитингов у многих возникают вопросы, что такое AN и NPT. Как определить необходимый размер при выборе?
AN (Army/Navy) — военный стандарт принятый в США во времена Второй Мировой Войны для армии и флота.
Перевод AN размера в миллиметры производиться по формуле: размер AN * 25,4/16
В данном случае вычисляется внешний диаметр трубки в фитинге на которую одевается шланг (и внутренний диаметр шланга соответственно).
Таблица размеров:
AN size | -2 | -3 | -4 | -5 | -6 | -8 | -10 | -12 | -16 | -20 | -24 | -28 | -32 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Tube OD (outside diameter) / Внешний диаметр (дюймы) | 1/8″ | 3/16″ | 1/4″ | 5/16″ | 3/8″ | 1/2″ | 5/8″ | 3/4″ | 1″ | 1-1/4″ | 1-1/2″ | 1-3/4″ | 2″ |
Hose ID (миллиметры) | 3,175 | 4,7625 | 6,35 | 7,9375 | 9,525 | 12,7 | 15,875 | 19,05 | 25,4 | 31,75 | 38,1 | 44,45 | 50,8 |
SAE thread size | 5/16-24 | 3/8-24 | 7/16-20 | 1/2-20 | 9/16-18 | 3/4-16 | 7/8-14 | 1-1/16-12 | 1-5/16-12 | 1-5/8-12 | 1-7/8-12 | 2-1/4-12 | 2-1/2-12 |
Pipe thread size (NPT) | 1/8-27 | 1/4-18 | 3/8-18 | 1/2-14 | 3/4-14 |
NPT (National Pipe Thread) — стандарт трубной резьбы принятый в США в далеком 1864 году и соответствующий нашему ГОСТу под номером 6111-52.
Обозначение размера
резьбы | Число ниток на дюйм | Длина резьбы | Диаметр резьбы в основной плоскости | |||
---|---|---|---|---|---|---|
Рабочая | От торца трубы до основной плоскости | Наружный
d=D | Средний
d2=D2 | Внутренний
d1=D1 | ||
1/16″ | 27 | 6,5 | 4,064 | 7,895 | 7,142 | 6,389 |
1/8″ | 7,0 | 4,572 | 10,272 | 9,519 | 8,766 | |
1/4″ | 18 | 9,5 | 5,080 | 13,572 | 12,443 | 11,314 |
3/8″ | 10,5 | 6,096 | 17,055 | 15,926 | 14,797 | |
1/2″ | 14 | 13,5 | 8,128 | 21,223 | 19,772 | 18,321 |
3/4″ | 14,0 | 8,611 | 26,568 | 25,117 | 23,666 | |
1″ | 11½ | 17,5 | 10,160 | 33,228 | 31,461 | 29,694 |
1¼» | 18,0 | 10,668 | 41,985 | 40,218 | 38,451 | |
1½» | 18,5 | 10,668 | 48,054 | 46,287 | 44,520 | |
2″ | 19,0 | 11,074 | 60,092 | 58,325 | 56,558 | |
2½» | 8 | 72,699 | ||||
3″ | 88,608 | |||||
3½» | 101,316 | |||||
4″ | 113,973 | |||||
5″ | 141,300 | |||||
6″ | 168,275 | |||||
8″ | 219,075 | |||||
10″ | 273,050 | |||||
12″ | 323,850 |
|
О том, какие бывают типы шлангов и как монтировать на них фитинги смотрите видео:
Шланг 1 2 дюйма это сколько см: диаметр шланга 3 4
Полив является важным и неотъемлемым видом садовых работ в теплое время года. Если Вы являетесь владельцем небольшого приусадебного участка, то уже самое время задуматься об организации полива своего газона и различных растений. При выборе шланга для полива своего участка многие не задумываются о таких технических параметрах, как диаметр шланга для полива, а ограничиваются лишь только выбором его длины. Продавцы не всегда информируют своих покупателей о возможных вариантах диаметров, а предлагают те, которые у них есть в наличии.
Диаметр шлангов для полива бывает разным. Наиболее распространенными на нашем рынке являются шланги с диаметром ½ дюйма или ¾ дюйма. Это объясняется тем, что именно такого диаметра используются трубы в водопроводной системе. Поэтому такие шланги проще всего подключать к системе водоподачи. Но на самом деле производители предлагают значительно больше вариантов диаметров поливочного шланга. Мы для Вас собрали информацию о всевозможных диаметрах, представленных сегодня на рынке.
Диаметр шлангов для полива:
Диаметр в дюймах | Внутренний диаметр в мм |
⅜ | |
½ | |
⅝ | |
¾ | |
1 ¼ | |
1 ½ |
Таким образом, диаметр шлангов для полива может колебаться от ⅜ до 1 ½ дюйма. При этом следует учесть, что внешний диаметр будет зависеть от толщины стенок самого садового шланга, которая у разных моделей может быть в пределах от 0,8 до 4 мм. Поэтому шланг у разных производителей с внутренним диаметром ½ дюйма может иметь внешний диаметр 16, 17 или 18 мм.
Как правильно выбрать диаметр шланга для полива?
Важной характеристикой при выборе поливочного шланга является его диаметр. От диаметра будет зависеть эффективность выполнения поливочных работ. Следует отметить, что садовый шланг зачастую используется не только для орошения газона, кустов и деревьев. Его можно использовать для чистки садовых дорожек, малых архитектурных форм на участке, фасадов зданий, садовой техники и даже для мытья автомобиля. Если Вы хотите расширить функциональные задачи вашего шланга, то нужно выбрать правильный диаметр.
Для четкого определения диаметра поливочного шланга нужно взять во внимание три основных фактора:
- Давление в системе подачи воды. Если в качестве источника подачи воды Вы используете водопроводную систему, то оптимальным будет диаметр от ½ до ¾ дюйма. Этого будет достаточно для выполнения всех вышеупомянутых видов работ. Если в качестве источника будет использоваться автономный насос с возможностью регулировки давления, то в данном случае можно выбирать любой диаметр.
- Диаметр выходного источника подачи воды. Золотое правило гласит, что идеальной будет ситуация, когда диаметр выходного отверстия подачи воды и диаметр шланга для полива будут одинаковыми. Но в случае, если давление воды в системе недостаточное, то можно использовать поливочный шланг меньшего диаметра. Таким образом Вы добьетесь повышения давления в системе орошения. Сделать это можно, используя различные фитинги нужного диаметра (на рынке они присутствуют в достаточном количестве). Таким образом Вы сможете увеличить эффективность своей поливочной системы. Следует запомнить, что не стоит подключать к системе шланг с большим диаметром, чем диаметр выходного отверстия. В таком случае давление воды в поливочной системе уменьшится и Вы не сможете справиться с желаемыми задачами.
- Длина самого садового шланга. Чем длиннее поливочный шланг, тем большим должно быть давление подаваемой в оросительную систему воды. На каждом метре шланга давление уменьшается. Поэтому если удаленные части участка находятся на большом расстоянии от источника подачи воды и нет возможности увеличения давления, то необходимо использовать меньший диаметр шланга. Для определения конкретного размера диаметра шланга нужно произвести расчеты исходя из рабочего давления в системе и длины самого шланга.
Давление является важнейшим фактором. Садовые шланги имеют некий порог прочности, который рассчитан на определенное рабочее давление. Для целей орошения давление в системе должно быть на уровне 4 бар или больше. В таком случае система полива будет функционировать полноценно. Для работы с таким давлением можно использовать шланг диаметром ⅝ дюйма. При этом толщина стенок шланга не должна быть менее 2 мм. К примеру, обычный однослойный шланг диаметром ½ дюйма рассчитан на рабочее давление 2 бара и не выдержит более высокого давления. В результате он лопнет. Для работы с постоянным повышенным давлением подойдут шланги диаметром от 1 дюйма и выше. Толщина стенок шланга должна быть не меньше 3 мм.
Производители указывают показатели давления на своих изделиях. Но при выборе конкретного шланга необходимо уточнить, указано рабочее или критическое давление? Из-за отсутствия стандартов маркировки на шланге может быть указано критическое давление, которое может выдержать шланг при первичном ударе при включении напора воды. Оно, как правило, всегда выше. Но выдержать такое давление на протяжении эксплуатации шланг не сможет. Однослойные шланги могут выдержать до 2 бар давления, армированные многослойные изделия — до 8 бар. При этом критическое давление у них значительно выше — от 10 до 30 бар.
Какие факторы влияют на выбор шланга для полива?
При выборе шланга для полива диаметр имеет главное значение. Но следует обратить Ваше внимание и на другие факторы:
- Большие диаметр и длина поливочного шланга будут напрямую влиять на вес самого изделия. Чем больше диаметр, длина и толщина, тем большим будет вес. А с тяжелым шлангом ходить по участку будет довольно сложно. При этом шланг под собственным весом может нанести урон растениям или скульптурам на участке. Поэтому очень важно обращать внимание на материал, из которого изготовлен шланг, а также его вес.
- Количество слоев и армирование. Наличие двух и более слоев, а также армирование шланга увеличат срок его эксплуатации. Это предотвратит возможность появления разрывов в местах сгиба, убережет шланг от возможного механического воздействия.
- Стойкость к ультрафиолетовым лучам. Если Вы не хотите постоянно собирать и раскручивать шланг на участке, то нужно использовать изделия стойкие к ультрафиолету. Такие модели имеют маркировку UV-защита. Такие шланги можно смело оставлять под солнечными лучами и не беспокоиться об их сохранности. Большинство же шлангов не имеют такой защиты, что приводит к тому, что структура материала под действием ультрафиолета разрушается. В результате на шланге появляются трещины и разрывы.
- Цвет шланга. Казалось бы, цвет не имеет особого значения. Но это не так. Шланги зеленого цвета менее заметны на фоне зеленого газона или в густой траве. С одной стороны, это является преимуществом. Но одновременно возрастает вероятность повреждения шланга во время кошения травы, аэрации газона, наезда авто и прочего механического воздействия.
Где можно купить качественный шланг для полива?
Купить качественные и надежные шланги для полива газона любого диаметра Вы можете в нашем интернет-магазине «Наша Стройка». У нас Вы найдете не только широкий ассортимент садовых шлангов, но наши специалисты смогут помочь Вам с выбором шланга необходимого диаметра. Консультанты помогут рассчитать необходимую длину и расскажут об особенностях эксплуатации, хранения и ухода за шлангами. Также у нас в наличии есть все необходимые соединители и фитинги, насадки для полива и дождеватели — все необходимое для монтажа полноценной системы садового орошения. Для покупки Вы можете оформить заказ на нашем сайте или позвонить нам по телефону.
Типы шлангов
Этим инструментом не только цветочки поливать – можно смело территорию или автомобиль помыть! Нам всем от него нужна прочность, гибкость и надежность. Берите нас за руку, и пройдемся по всем «типажам», которые отличаются своим назначением.
Традиционный для полива. Не нуждается в представлении, универсальная вещь для обычного полива под корень или с использованием насадки-распылителя. Такие шланги делают в основном из поливинилхлорида (ПВХ), реже – из резины. О них мы еще будем говорить более подробно.
Прозрачный шланг (трубка). Применяется там, где требуется визуальный контроль, то есть для перекачки жидкостей (воды, вина, сока и т.д.). Изготовлен из пищевого ПВХ, без вредных примесей. Может использоваться также как защита для проводов.
Трубка ПВХ SYMMER Crystal d10х1,3 мм
Компактный спиралевидный. За счет своей скрученности в сложенном виде он едва достигает метра. А вот растягивается хорошо. Полюбился владельцам небольших участков, не болтается под ногами, не цепляет грядки и вообще мало весит и самый компактный из всех.
С ним в легкости может соревноваться еще одна новинка – саморастягивающийся гофрированный шланг. При наполнении водой его размеры увеличиваются в три раза и так же уменьшаются, когда Вы заканчиваете работу. На сегодняшний день это самая эластичная модель, которая плавно изгибается без всяких заломов. Однако при неаккуратном использовании (если применять слишком большое усилие для его растяжки) могут образовываться микротрещины, и он начнет протекать.
1. Шланг спиральный Gardena 10 м 4646-20
2. Шланг для полива GRUNHELM Magic 3/4″ 7,5-22,5 м 45746
Шланг-дождеватель – есть что-то схожее с дождем за счет отверстий по всей длине и тонких струек воды, вырывающихся оттуда на метровое расстояние. Размеры увлажненной территории и количество тумана здесь напрямую зависят от напора воды. Если давление невелико – воду получат только тонкие полосы вдоль конструкции. Поэтому он идеален для узкой местности (грядок, бордюров и т.д).
Капельные трубки (или ленты) входят в систему капельного полива, устанавливаемую прямо под корнями растений. Тут мы видим встроенные на одинаковом друг от друга расстоянии эмиттеры (капельницы), из которых вытекает вода. Такой способ благоприятно сказывается на здоровье культурных растений, и блокирует быстрый рост сорняков.
Сочащиеся шланги имеют много общего с предыдущим типом – правильным образом увлажняют почву как на земле (у стеблей), так и в земле (у корней). Они имеют множество пор, из которых выдавливается влага, но, в отличие от капельной системы, не точечно, а равномерно по всей поверхности.
1. Шланг-дождеватель Gardena 7,5 м зеленый 1995-20
2. Набор Gardena для микрокапельного полива 13011 3. Шланг сочащийся Gardena 7,5 м 1968-20
Таблицы преобразования размеров труб
— Поставка Rite Steel Inc.
НД И НОМИНАЛЬНЫЙ РАЗМЕР ТРУБЫ
НОМИНАЛЬНЫЙ РАЗМЕР ТРУБЫ | НАРУЖНЫЙ ДИАМЕТР (дюймы) |
1/2 ″ | 0,840 |
3/4 ″ | 1.050 |
1 ″ | 1,315 |
1-1 / 4 ″ | 1,660 |
1-1 / 2 ″ | 1.900 |
2 ″ | 2,375 |
2-1 / 2 ″ | 2,875 |
3 ″ | 3,500 |
3-1 / 2 ″ | 4.000 |
Трубка измеряется ВНЕШНИМ ДИАМЕТРОМ (НАРУЖНЫЙ ДИАМЕТР), указанным в дюймах (например, 1,250) или долях дюйма (например, 1-1 / 4 ″).
Труба обычно измеряется НОМИНАЛЬНЫМ РАЗМЕРОМ ТРУБЫ (NPS). Хотя это связано с внешним диаметром, оно существенно отличается.Например, труба размером 1-1 / 2 дюйма фактически имеет внешний диаметр 1,9 дюйма, а НЕ 1,5 дюйма. В таблице ниже указаны перекрестные ссылки между номинальным размером ТРУБЫ и ее фактическим внешним диаметром.
Для размеров от 1/8 дюйма до 12 дюймов NPS соответствует номинальному внутреннему диаметру, но несколько отличается от его фактического внутреннего диаметра. Первые производители труб делали стенки меньших размеров слишком толстыми, и, исправляя эту ошибку в конструкции, они взяли излишки изнутри, чтобы избежать изменения размеров сопутствующих фитингов.
Для размеров более 12 дюймов NPS соответствует фактическому внешнему диаметру. Для каждого номинального размера трубы внешний диаметр (O.D.) остается относительно постоянным; изменения толщины стенки влияют только на внутренний диаметр (I.D.).
На диаграмме справа показано соотношение между NPS и диаметром.
ТОЛЩИНА СТЕНЫ И РАСПИСАНИЕ ТРУБ
Калибр | Диапазон толщины (дюймы) | Типичное значение (дюймы) |
22 | 0.От 025 до 0,029 | 0,028 |
20 | от 0,031 до 0,035 | 0,035 |
19 | от 0,038 до 0,042 | 0,042 |
18 | от 0,044 до 0,049 | 0,049 |
17 | от 0,053 до 0,058 | 0,058 |
16 | от 0,060 до 0,065 | 0,065 |
15 | 0.От 066 до 0,074 | 0,072 |
14 | от 0,075 до 0,085 | 0,083 |
13 | от 0,087 до 0,097 | 0,095 |
12 | 0,101–0,111 | 0,109 |
11 | от 0,112 до 0,122 | 0,120 |
10 | 0,126–0,136 | 0,134 |
9 | 0.140–0,150 | 0,148 |
8 | от 0,157 до 0,167 | 0,165 |
7 | от 0,175 до 0,185 | 0,180 |
Толщина стенки трубки измеряется в дюймах (0,0035 ″) или стандартным калибром от 7 (самая тяжелая) до 22 (самая легкая), что соответствует диапазону толщины стенки. Вы можете видеть на диаграмме справа, что не все 12 Gauge допускают толщину от 0,101 до 0.111. Типичное значение, которое не находится посередине, используется для расчета свойств сечения.
Еще раз, с толщиной стенки трубы немного сложнее. Для обозначения толщины стенки используются три давних традиционных обозначения:
Стандартная стена (STD)
Сверхпрочная стена (XS), иногда называемая Сверхтяжелой стенкой (XH)
Двойная сверхпрочная стена (XXS), иногда называемая Двойной Сверхтяжелая стена (XXH)
С целью стандартизации размеров труб Американский национальный институт стандартов (ANSI) опубликовал ANSI B36.10. Этот стандарт расширил диапазон толщин стенок, номеров спецификаций от спецификации 10 (СЧ20) до спецификации 160 (СЧ260). Эти номера графиков указывают приблизительные значения для отношения давления к напряжению в 1000 раз.
Номера спецификации из нержавеющей стали
от спецификации 5S до спецификации 80S были добавлены ANSI B36.19 для размеров до 12 дюймов. Добавление буквы «S» после номера спецификации указывает на то, что это относится к нержавеющей стали.
Существуют определенные отношения между традиционными обозначениями STD, XS и XXS, номерами спецификаций ANSI и фактической толщиной стенок.STD и SCH 40 одинаковы по размерам до 10 дюймов; в размерах более 10 дюймов, STD имеет стенку 3/8 дюйма. XS имеет толщину стенки 1/2 дюйма. XXS не имеет соответствующего номера спецификации, но для размеров до 6 дюймов XXS имеет толщину стенки вдвое больше, чем XS. Таблицы из нержавеющей стали 40S и 80S идентичны обозначениям из углеродистой стали Std и XS соответственно до 12 дюймов.
Ссылки на толщину стенки трубы обычно означают номинальную или среднюю толщину стенки. Большинство допусков ASTM для обычных трубных изделий указывают, что толщина стенки трубы в любой точке должна быть не более чем на 12 1/2% ниже номинальной указанной толщины стенки.Это означает, что минимальная стенка в 0,875 номинальной стенки может применяться для обычного прокатного стального проката.
В следующей таблице показана взаимосвязь различных размеров и графиков NPS и фактического внешнего диаметра и толщины стенки.
НОМИНАЛЬНЫЙ РАЗМЕР ТРУБЫ | OD | СЧ. 5 | СЧ. 10 | СЧ. 40 | СЧ. 80 |
1/2 ″ | 0.840 | 0,065 | 0,083 | 0,109 | 0,147 |
3/4 ″ | 1.050 | 0,065 | 0,083 | 0,113 | 0,154 |
1 ″ | 1,315 | 0,065 | 0,109 | 0,113 | 0,179 |
1-1 / 4 ″ | 1,660 | 0,065 | 0,109 | 0,140 | 0,191 |
1-1 / 2 ″ | 1.900 | 0,065 | 0,109 | 0,145 | 0.200 |
2 ″ | 2,375 | 0,083 | 0,109 | 0,154 | 0,218 |
2-1 / 2 ″ | 2,875 | 0,083 | 0,120 | 0,203 | 0,276 |
3 ″ | 3,500 | 0,083 | 0,120 | 0,216 | 0,300 |
3-1 / 2 ″ | 4.000 | 0,083 | 0,120 | 0,226 | 0,318 |
4 ″ | 4.500 | 0,083 | 0,120 | 0,237 | 0,337 |
Таблица размеров пластиковых труб
| eeziflo
Рекомендации по выбору размеров пластиковых труб в дюймах и метрических единицах
Наиболее часто используемой системой определения размеров трубопроводов в Великобритании на протяжении многих поколений была имперская (дюймовая) система .
Британские размеры трубы обозначаются для трубопровода номинальным внутренним диаметром (nb) . Внедрение метрической системы калибровки должно было привести Великобританию в соответствие с остальной Европой, и, несмотря на то, что она была принята во многих отраслях промышленности, имела более медленное распространение, в результате чего и британские, и метрические системы оставались легкодоступными в Великобритании. Однако это оказалось запутанным, поскольку метрическая система имеет размер в миллиметрах и относится к внешнему диаметру (od) трубы, в отличие от британской, которая измеряется в дюймах и относится к номинальному диаметру (nb) (или внутреннему диаметру). (я бы)).
Поскольку размеры труб из разных групп нельзя смешивать, необходимо использовать специальный переходной фитинг , чтобы при необходимости менять один на другой.
Например, дюймовая труба диаметром 1½ дюйма (nb) эквивалентна метрической трубе диаметром 50 мм (OD). Точно так же трубка диаметром 2 дюйма (nb) имеет наружный диаметр 60,3 мм и также известна как 50 мм nb, но в метрических эквивалентах на самом деле составляет 63 мм.
Пожалуйста, смотрите сравнительную таблицу для полного преобразования британских / метрических единиц из ¼ ”в 10” nb и с 8 мм на 280 мм OD.
Мы продаем трубы как британских, так и метрических размеров (длиной 3 или 6 метров). У нас также есть различные компрессионные фитинги, если вы хотите преобразовать метрическую систему в британскую или наоборот.
ИМПЕРИАЛ | МЕТРИЧЕСКИЕ | |
---|---|---|
дюймов Номинальный диаметр отверстия | Внешний диаметр | Пластиковый эквивалент Внешний диаметр Размер |
1/4 дюйма | НЕТ | 8 мм |
3/8 дюйма | 17.1 мм | 16 мм |
1/2 « | 21,3 мм | 20 мм |
3/4 дюйма | 26,7 мм | 25 мм |
1 « | 33,4 мм | 32 мм |
1 1/4 дюйма | 42,4 мм | 40 мм |
1 1/2 « | 48,3 мм | 50 мм |
2 « | 60,3 мм | 63 мм |
2 1/2 « | 75 мм | 75 мм |
3 « | 88.9 мм | 90 мм |
4 « | 114,3 мм | 110 мм |
5 дюймов | 140 мм | 125 мм или 140 мм |
6 дюймов | 168,3 мм | 160 мм или 180 мм (наружный диаметр) |
8 дюймов | 219,1 мм | 200 мм или 225 мм (наружный диаметр) |
10 дюймов | 273 мм | 250 мм или 280 мм (наружный диаметр) |
Загрузите наш каталог 2020
Amazon.com: Внутренний диаметр 1/2 дюйма 12 мм 10 футов 3 метра Прозрачная трубка из ПВХ Гибкий шланг для подачи воздуха и воды: Industrial & Scientific
Цена: | 12 долларов.99 + Без залога за импорт и $ 16,12 за доставку в Российскую Федерацию Подробности
|
- Убедитесь, что это подходит
введя номер вашей модели. - Прозрачный шланг из ПВХ
- Внутренний диаметр 12 мм, внешний диаметр 15 мм
- Длина: 10 футов (3 метра)
Где обозначают NPS или DN?
Обычно трубы идентифицируются по дюймам, используя NPS или « Номинальный размер трубы ».NPS часто неправильно называют национальным размером трубы из-за путаницы с национальной трубной резьбой (NPT). Метрический эквивалент обозначен как DN или « diametre nominel ». Обозначения в метрических единицах соответствуют стандартам I International S O (ISO) и применяются ко всем трубопроводам водопровода, природного газа, мазута и прочим трубопроводам, используемым в зданиях. Использование NPS не соответствует американским стандартам обозначений труб, где термин NPS означает «Национальная трубная резьба с прямой резьбой».На основе NPS и спецификации трубы внешний диаметр трубы ( OD ) и толщина стенки могут быть получены из справочных таблиц, таких как приведенные ниже, которые основаны на стандартах ASME B36.10M и B36.19M.
Диаметр номинальный DN (мм) | Номинальный размер трубы NPS (дюймы) | Внешний диаметр (OD), дюймы (мм) |
6 | ⅛ | 10,29 мм (0,405 дюйма) |
8 | ¼ | 0.540 дюймов (13,72 мм) |
10 | ⅜ | 0,675 дюйма (17,15 мм) |
15 | ½ | 0,840 дюйма (21,34 мм) |
20 | ¾ | 1,050 дюйма (26,67 мм) |
25 | 1 | 33,40 мм (1,315 дюйма) |
32 | 1¼ | 1,660 дюйма (42,16 мм) |
40 | 1½ | 1.900 дюйма (48.26 мм) |
50 | 2 | 2,375 дюйма (60,33 мм) |
65 | 2½ | 2,875 дюйма (73,02 мм) |
80 | 3 | 88,90 мм (3,500 дюйма) |
100 | 4 | 114,30 мм (4,500 дюйма) |
150 | 6 | 6,625 дюйма (168,27 мм) |
200 | 8 | 8,625 дюйма (219,08 мм) |
250 | 10 | 10.75 дюймов (273,05 мм) |
Опубликовано в: Общие
Таблица размеров труб из ПВХ
— FORMUFIT
Продукция
FORMUFIT совместима с большинством трубопроводных систем ПВХ на основе Schedule. Чтобы обеспечить дополнительную поддержку, в следующих таблицах указаны физические размеры и диаметр трубы для каждого размера трубы из ПВХ, который будет работать с продуктами FORMUFIT.
Каждый из следующих размеров разделен Таблицей в каждой таблице и соответствует правилам «Номинального размера».См. Диаграмму ниже для объяснения каждого измерения. Чтобы получить подробное описание графика и его применимости к трубам из ПВХ, щелкните здесь.
ПВХ труба идентифицируется по внутреннему диаметру (ID) трубы. Это измерение известно как «номинальное», что означает «только по названию» или по названию, на которое имеется ссылка. Одна из проблем, с которыми сталкиваются многие наши клиенты, заключается в том, что они пытаются измерить внешний диаметр (OD) трубы, который дает совершенно другой (и больший) размер трубы из ПВХ.
Если вы предпочитаете измерять внешний диаметр трубы из ПВХ, воспользуйтесь приведенными ниже таблицами:
- Измерьте OD и посмотрите во втором или третьем столбце (Фактический OD) каждой таблицы ниже.
- После определения наружного диаметра трубы посмотрите на крайний левый столбец заряда ниже (Размер трубы). Это будет номинальный размер трубы или размер фитингов, которые вы хотите заказать.
ПВХ График 40 Таблица размеров
ПВХ труба Schedule 40 совместима со всеми изделиями FORMUFIT с наружной и внутренней посадкой.
Размер трубы | Десятичный OD | Фракция OD | Метрический OD | Средний ID | Мин. Стена |
---|---|---|---|---|---|
1/2 « | 0,840 « | 13/16 « | 21,33 мм | 0,622 « | 0,109 « |
3/4 « | 1.050 « | 1-1 / 16 « | 26,67 мм | 0,824 « | 0,113 дюйма |
1 « | 1.315 « | 1-5 / 16 « | 33,40 мм | 1.049 « | 0,133 « |
1-1 / 4 « | 1,660 « | 1-5 / 8 « | 42,16 мм | 1,380 дюйма | 0,140 дюйма |
1-1 / 2 « | 1.900 « | 1-7 / 8 « | 48,26 мм | 1,610 « | 0,145 дюйма |
2 « | 2.375 ” | 2-3 / 8 ” | 60.32 мм | 2,067 ” | 0,154 дюйма |
ПВХ График 80 Таблица размеров
ПВХ труба Schedule 80 совместима только с изделиями FORMUFIT с наружной посадкой. Изделия FORMUFIT для внутренней подгонки, такие как внутренние колпачки, регулируемые колена, внутренние муфты и другие изделия, которые подходят внутрь трубы из ПВХ, не будут работать с ПВХ SCH 80 из-за меньшего внутреннего диаметра.
Размер трубы | Десятичный OD | Фракция OD | Метрический OD | Средний ID | Мин.Стена |
---|---|---|---|---|---|
1/2 « | 0,840 « | 13/16 « | 21,33 мм | 0,546 « | 0,147 « |
3/4 дюйма | 1.050 « | 1-1 / 16 « | 26,67 мм | 0,742 « | 0,154 дюйма |
1 « | 1,315 дюйма | 1-5 / 16 « | 33,40 мм | 0,957 « | 0,179 « |
1-1 / 4 ” | 1.660 « | 1-5 / 8 « | 42,16 мм | 1,278 « | 0,191 « |
1-1 / 2 ” | 1.900 « | 1-7 / 8 « | 48,26 мм | 1.500 « | 0.200 « |
2 « | 2.375 ” | 2-3 / 8 ” | 60,32 мм | 1,939 « | 0,218 дюйма |
Таблица размеров тонкостенных ПВХ
Тонкостенная труба из ПВХ совместима только с изделиями FORMUFIT с наружной посадкой.Продукты FORMUFIT для внутренней подгонки, такие как внутренние купольные колпачки, регулируемые колена, внутренние муфты и другие продукты, которые подходят внутри трубы из ПВХ, не будут работать с тонкостенным ПВХ из-за большего внутреннего диаметра.
Обратите внимание, что не все размеры ПВХ доступны для тонкостенных труб из ПВХ.
Размер трубы | Десятичный OD | Фракция OD | Метрический OD | Средний ID | Мин. Стена |
---|---|---|---|---|---|
3/4 дюйма | 1.050 « | 1-1 / 16 « | 26,67 мм | 0,920 дюйма | 0,065 дюйма |
1 « | 1,315 дюйма | 1-5 / 16 « | 33,40 мм | 1,185 дюйма | 0,065 дюйма |
1-1 / 2 ” | 1.900 « | 1-7 / 8 « | 48,26 мм | 1,750 ” | 0,075 дюйма |
Труба из ХПВХ
Труба из ХПВХ, также известная как пластиковая труба с размером медной трубы (CTS), использует другую систему измерения и несовместима с продуктами FORMUFIT из ПВХ.Пожалуйста, посетите нашу страницу идентификации CPVC для получения дополнительной информации.
Дополнительные рейтинги
Обратите внимание, что мы не предоставляем номинальные значения давления или температуры для труб и фитингов из ПВХ, поскольку наши продукты предназначены для использования в конструкциях и не идеальны для сантехнических систем. Хотя наши продукты имеют те же характеристики, что и стандартные водопроводные трубы и фитинги из ПВХ Schedule 40 и Schedule 80, они не были протестированы Национальным санитарным фондом (NSF) для этого применения.
Таблица размеров труб
и таблица общих графиков труб
Все трубы классифицируются по их «номинальному диаметру» или «номинальному диаметру» и «номенклатуре».
Трубы широко используются в машиностроении, от нефтегазовой промышленности и их морских буровых установок до более простых домашних водопроводных сетей. полые профили из металла или пластика необходимы для очень широкого спектра применений. Прежде чем мы углубимся в детали их стандартизации, важно определить их основные геометрические характеристики, а также размеры, которые мы измеряем и определяем для всех труб.Прежде всего, поскольку трубы представляют собой полые трубы, они имеют внешний диаметр и размер внутреннего диаметра. Это вызывало путаницу в прошлом, поскольку некоторые отрасли промышленности или производители труб предпочитали определять внешний или внутренний диаметр как номинальный размер трубы, и поэтому возникали проблемы с согласованностью.
Трубы и их размеры
Чтобы сохранить согласованность с секциями трубопроводной арматуры, в настоящее время мы решили связать внешний диаметр с «номинальным размером трубы» по классификации , поэтому, когда мы имеем дело с однодюймовыми трубами, мы можем обращаться к таблицам данных и выяснить его конкретный «внешний диаметр» .Далее идет «толщина стенки» трубы, которая используется инженерами для определения того, подходит ли участок трубы для работы с заданными давлениями или нет, классифицируется в «графиках» . Толщина стенки трубы практически определяет ее прочность, но она также помогает нам получить «внутренний диаметр» трубы. Основываясь на вышеупомянутом соображении, мы можем просто рассчитать внутренний диаметр трубы, дважды вычитая толщину стенки трубы из числа, соответствующего внешнему диаметру.Это соображение важно для инженеров, поскольку именно внутренний диаметр определяет скорость и расход потока. Например, труба с внешним диаметром 60,3 мм и толщиной стенки 2,8 имеет внутренний диаметр 60,3 — (2,8 x 2) = 54,7 мм.
Стандарты различных размеров
Учитывая, насколько широко эти элементы применяются в практической инженерии, очень важно иметь возможность обеспечить согласованность между ними (секции фитинга и соединения / сварки), а также прогнозировать их характеристики с точки зрения потока жидкости и, следовательно, размеров труб. полностью стандартизированы.Обычно инженеры используют термин «номинальное отверстие» , который соответствует определенному внешнему диаметру, измеренному в дюймах, или «номинальный диаметр» , который соответствует внешнему диаметру, измеренному в миллиметрах. Эти размеры основаны на приближении и не характерны для точного диаметра трубы. Например, фактический диаметр трубы с номинальным внутренним диаметром два дюйма не равен точно двум дюймам или 50,8 миллиметрам, а составляет 2,37 дюйма или 60,3 мм. Это означает, что для каждой номинальной категории диаметра всегда существует стандартное соответствующее значение, указывающее внешний диаметр трубы.Инженеры могут найти это значение в таблицах данных и никогда не пытаться следовать подходу «сокращения данных», поскольку в данном случае это не сработает.
В соответствии со стандартами ANSI / ASME, ISO, ACPA, EN, BS и DIN все трубы классифицируются по их «номинальному диаметру» или «номинальному диаметру» и «графику». Исходя из этого, внутренний диаметр приводится в таблицах. Существуют также другие стандарты, такие как IPS, JIS, DIPS и PIP, но они ограничены, устарели и / или слишком специализированы. Очевидно, что существует множество размеров труб для удовлетворения всех возможных потребностей, но я предоставлю таблицу данных, охватывающую наиболее часто используемые в промышленности размеры, начиная с диаметра от полудюйма до восьми дюймов.Категории рейтинга спецификации, которые указывают толщину стенки, варьируются от 5 до 160, что указывает на увеличивающееся значение толщины. Также важно отметить, что из практических соображений кромки труб часто окрашиваются в соответствии с их номинальными характеристиками, и это также стандартизовано. Зеленый цвет соответствует сверхлегкой толщине, желтый — легкой толщине, синий — средней, красный — тяжелой, а белый — сверхтяжелой толщине стенки. Чтобы связать их с рейтингами расписания, средним является расписание — 40, а самым тяжелым — расписание — 80.Конечно, чем больше толщина, тем больше вес, и это очень важное соображение также может быть учтено с помощью таблиц данных, предоставленных производителем труб.
Таблица размеров труб (номинальное отверстие 1/8 ″ — 24 ″)
Условный проход | Номинальный диаметр | Внешний диаметр | Schedule 40 Толщина стенки | График 40 Масса | График 40 Внутренний диаметр | Таблица 80 Толщина стенки | График 80 Масса | График 80 Внутренний диаметр |
1/8 ″ | 6 мм | 0.405 ″ / 10,29 мм | 0,068 ″ / 1,73 мм | 0,37 кг / м | 0,269 ″ / 6,84 мм | 2,41 мм / 0,095 ″ | 0,47 кг / м | 5,84 мм / 0,215 ″ |
1/4 ″ | 8 мм | 0,540 ″ / 13,72 мм | 0,088 ″ / 2,24 мм | 0,63 кг / м | 0,364 ″ / 9,22 мм | 0,119 ″ / 3,02 мм | 0,8 кг / м | 0,302 ″ / 7,66 мм |
3/8 ″ | 10 мм | 0.675 ″ / 17,15 мм | 0,091 ″ / 2,31 мм | 0,84 кг / м | 0,493 ″ / 12,48 мм | 0,126 ″ / 3,2 мм | 1,1 кг / м | 0,423 ″ / 10,7 мм |
1/2 ″ | 15 мм | 0,840 ″ / 21,34 мм | 0,109 ″ / 2,77 мм | 1,27 кг / м | 0,622 ″ / 15,76 мм | 3,73 мм / 0,147 ″ | 1,62 кг / м | 0,546 ″ / 13,84 мм |
3/4 ″ | 20 мм | 1.05 ″ / 26,67 мм | 0,113 ″ / 2,87 мм | 1,69 кг / м | 0,824 ″ / 20,96 мм | 0,154 ″ / 3,91 мм | 2,2 кг / м | 0,742 ″ / 18,88 мм |
1 ″ | 25 мм | 33,4 мм / 1,315 ″ | 0,133 ″ / 3,38 мм | 2,5 кг / м | 1,049 ″ / 26,64 ″ | 0,179 ″ / 4,55 мм | 3,24 кг / м | 0,957 ″ / 24,3 мм |
1-1 / 4 ″ | 32 мм | 1.66 ″ / 42,16 мм | 0,14 ″ / 3,56 мм | 3,39 кг / м | 1,38 ″ / 35,08 мм | 0,191 ″ / 4,85 мм | 4,47 кг / м | 1,278 ″ / 32,5 мм |
1-1 / 2 ″ | 40 мм | 1,9 ″ / 48,26 мм | 0,145 ″ / 3,68 мм | 4,05 кг / м | 1,61 ″ / 40,94 мм | 0,2 ″ / 5,08 мм | 5,41 кг / м | 1,5 ″ / 38,14 мм |
2 ″ | 50 мм | 2.375 ″ / 60,33 мм | 0,154 дюйма / 3,91 мм | 5,44 кг / м | 2,067 ″ / 52,48 мм | 0,218 ″ / 5,54 мм | 7,48 кг / м | 1,939 ″ / 49,22 мм |
2-1 / 2 ″ | 65 мм | 2,875 ″ / 73,02 мм | 0,203 ″ / 5,16 мм | 8,63 кг / м | 2.469 ″ / 62,68 мм | 0,276 ″ / 7,01 мм | 11,41 кг / м | 2,323 ″ / 58,98 мм |
3 ″ | 80 мм | 3.5 ″ / 88,9 мм | 5,49 мм / 0,216 ″ | 11,29 кг / м | 3,068 ″ / 77,92 мм | 0,3 ″ / 7,62 мм | 15,27 кг / м | 73,66 мм / 2,9 ″ |
3-1 / 2 ″ | 90 мм | 4 ″ / 101,6 мм | 0,226 ″ / 5,74 мм | 13,57 кг / м | 90,12 мм / 3,548 ″ | 0,318 ″ / 8,08 мм | 18,64 кг / м | 3,364 ″ / 85,44 мм |
4 ″ | 100 мм | 4.5 ″ / 114,3 мм | 0,237 ″ / 6,02 мм | 16,08 кг / м | 4,026 ″ / 102,26 мм | 0,337 ″ / 8,56 мм | 22,32 кг / м | 3.826 ″ / 97,18 мм |
5 ″ | 125 мм | 5,563 ″ / 141,3 мм | 0,258 ″ / 6,55 мм | 21,77 кг / м | 5,047 ″ / 128,2 мм | 0,375 ″ / 9,53 мм | 30,97 кг / м | 122,24 мм / 4,813 ″ |
6 ″ | 150 мм | 6.625 ″ / 168,27 мм | 0,28 ″ / 7,11 мм | 28,26 кг / м | 6,065 ″ / 154,08 мм | 0,432 ″ / 10,97 мм | 42,56 кг / м | 5,761 ″ / 146,36 мм |
8 ″ | 200 мм | 8,625 ″ / 219,08 | 0,322 ″ / 8,18 мм | 42,55 кг / м | 7,981 ″ / 202,74 мм | 0,5 ″ / 12,7 мм | 64,64 кг / м | 7,625 ″ / 193,7 мм |
9 ″ | 225 мм | 9.625 ″ / 244,5 мм | 0,342 ″ / 8,69 мм | 50,54 кг / м | 8,941 ″ / 227,12 мм | 0,5 ″ / 12,7 мм | 72,6 кг / м | 8,625 ″ / 219,1 мм |
10 ″ | 250 мм | 10,75 ″ / 273 мм | 0,365 ″ / 9,27 мм | 60,29 кг / м | 10,02 ″ / 254,46 мм | 0,594 ″ / 15,09 мм | 95,98 кг / м | 9,562 ″ / 242,82 мм |
11 ″ | 275 мм | 11.75 ″ / 298,5 мм | 0,375 ″ / 9,53 мм | 67,91 кг / м | 11 ″ / 279,44 мм | 0,5 ″ / 12,7 мм | 89,51 кг / м | 10,75 ″ / 273,1 мм |
12 ″ | 300 мм | 12,75 ″ / 323,8 мм | 0,375 ″ / 9,53 мм | 73,86 кг / м | 12 ″ / 304,74 мм | 0,688 ″ / 17,48 мм | 132,05 кг / м | 11,375 ″ / 288,84 мм |
14 ″ | 350 мм | 14 ″ / 355.6 мм | 0,438 ″ / 11,13 мм | 94,55 кг / м | 13,124 ″ / 333,34 мм | 0,75 ″ / 19,05 мм | 158,11 кг / м | 317,5 мм / 12,5 ″ |
16 ″ | 400 мм | 16 ″ / 406,4 мм | 0,5 ″ / 12,7 мм | 123,31 кг / м | 15 ″ / 381 мм | 0,844 ″ / 21,44 мм | 203,54 кг / м | 14,312 ″ / 363,52 мм |
18 ″ | 450 мм | 18 ″ / 457 мм | 0.562 ″ / 14,27 мм | 155,81 кг / м | 16,897 ″ / 428,46 мм | 0,938 ″ / 23,83 мм | 254,57 кг / м | 16,124 ″ / 409,34 мм |
20 ″ | 500 мм | 20 ″ / 508 мм | 0,594 ″ / 15,09 мм | 183,43 кг / м | 18,812 ″ / 477,82 мм | 1,031 ″ / 26,19 мм | 311,19 кг / м | 17,938 ″ / 455,62 мм |
22 ″ | 550 мм | 22 ″ / 559 мм | 0.375 ″ / 9,53 мм | 129,14 кг / м | 21,25 ″ / 539,94 мм | 1,125 ″ / 28,58 мм | 373,85 кг / м | 19,75 ″ / 501,84 мм |
24 ″ | 600 мм | 24 ″ / 610 мм | 0,688 ″ / 17,48 мм | 255,43 кг / м | 575,04 мм / 22,624 ″ | 1,219 ″ / 30,96 мм | 442,11 кг / м | 548,08 мм / 21,562 ″ |
Таблица размеров труб (номинальное отверстие 26 ″ -48 ″)
Условный проход | Номинальный диаметр | Внешний диаметр | Стандартная толщина | Стандартная толщина Вес | Стандартная толщина Внутренний диаметр | Extra Strong Толщина | Extra Strong Толщина Вес | Сверхпрочная толщина Внутренний диаметр |
26 ″ | 650 мм | 26 ″ / 660 мм | 0.375 ″ / 9,53 мм | 152,88 кг / м | 640,94 мм / 25,25 ″ | 0,5 ″ / 12,7 мм | 202,74 кг / м | 634,6 мм / 25 дюймов |
28 ″ | 700 мм | 28 ″ / 711 мм | 0,375 ″ / 9,53 мм | 164,86 кг / м | 27,25 ″ / 691,94 мм | 0,5 ″ / 12,7 мм | 218,71 кг / м | 27 ″ / 685,6 мм |
30 ″ | 750 мм | 30 ″ / 762 мм | 0.375 ″ / 9,53 мм | 176,85 кг / м | 742,94 мм / 29,25 ″ | 0,5 ″ / 12,7 мм | 234,68 кг / м | 29 ″ / 736,6 мм |
32 ″ | 800 мм | 32 ″ / 813 мм | 0,375 ″ / 9,53 мм | 188,83 кг / м | 31,25 ″ / 793,94 мм | 0,5 ″ / 12,7 мм | 250,65 кг / м | 31 ″ / 787,6 мм |
34 ″ | 850 мм | 34 ″ / 864 мм | 0.375 ″ / 9,53 мм | 200,82 кг / м | 33,25 ″ / 844,94 мм | 0,5 ″ / 12,7 мм | 266,63 кг / м | 33 ″ / 838,6 мм |
36 ″ | 900 мм | 36 ″ / 914 мм | 0,375 ″ / 9,53 мм | 212,57 кг / м | 894,94 мм / 35,25 ″ | 0,5 ″ / 12,7 мм | 282,29 кг / м | 35 ″ / 888,6 мм |
42 ″ | 1050 мм | 42 ″ / 1067 мм | 0.375 ″ / 9,53 мм | 248,53 кг / м | 41,25 ″ / 1047,94 мм | 0,5 ″ / 12,7 мм | 330,21 кг / м | 41 ″ / 1041,6 мм |
48 ″ | 1200 мм | 48 ″ / 1219 мм | 0,375 ″ / 9,53 мм | 284,25 кг / м | 47,25 ″ / 1199,94 мм | 0,5 ″ / 12,7 мм | 377,81 кг / м | 47 ″ / 1193,6 мм |
NPS — «Номинальный размер трубы» и DN
Трубы изготавливаются из самых разных материалов, таких как оцинкованная сталь, черная сталь, медь, чугун, бетон и различные пластмассы, такие как ABS, PVC, CPVC, полиэтилен, полибутилен и др.
Трубы идентифицируются по «номинальным» или «торговым» названиям, которые слабо связаны с фактическими размерами. Например, труба из оцинкованной стали 2 дюйма имеет внутренний диаметр около 2 1/8 дюйма и внешний диаметр около 2 5/8 дюйма .
В сантехнике размер трубы обозначается как номинальный размер трубы — NPS , или «Номинальный размер трубы». Метрический эквивалент называется DN или «diametre nominel». Обозначения в метрических единицах соответствуют требованиям Международной организации по стандартизации (ISO) и применимы ко всей сантехнике, природному газу, мазуту и прочим трубопроводам, используемым в зданиях.Использование NPS не соответствует американским стандартам обозначений труб, где термин NPS означает «Национальная трубная резьба с прямой резьбой».
ISO 6708 — Компоненты трубопроводов — Определение и выбор DN (номинальный размер)
ISO 6708 определяет номинальный размер — DN — как буквенно-цифровое обозначение размера для справочных целей. Он состоит из букв DN, за которыми следует безразмерное целое число, которое косвенно связано с физическим размером в миллиметрах отверстия (ID) или внешним диаметром (OD) концевых соединений.
Наружные диаметры для метрических и британских стандартов указаны в таблице ниже.
Номинальный размер трубы — NPS | Внешний диаметр (мм) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
DN (мм) | дюйм | ISO 6708 Компоненты трубопровода | DIN EN 10220 1 Стальные бесшовные трубы EN 10255 Резьбовая трубка | ASME | ||||||||
10 | 3/8 | 17.2 | ||||||||||
15 | 1/2 | 21,3 | 20,0 | 21,3 | 21,3 | |||||||
20 | 3/4 | 26,9 | 25,0 | |||||||||
25 | 1 | 33,7 | 30,0 | 33,7 | 33,4 | |||||||
32 | 1 1/4 | 42,4 | 38,0 | 42.4 | 42,2 | |||||||
40 | 1 1/2 | 48,3 | 44,5 | 48,3 | 48,3 | |||||||
50 | 2 | 60,3 | 57,0 | 60,3 | 0 | — | 2 1/2 | — | — | 73,0 | 73,0 | |
65 | — | 76,1 | 76,1 | 76,1 | — | |||||||
80 | 88,9 | 88,9 | 88,9 | |||||||||
— | 3 1/2 | — | — | 101,6 | 101,6 | |||||||
100 | 4 | 114,3 | 114,3 | |||||||||
125 | — | 139,7 | 133 | 139,7 | — | |||||||
— | 5 | — | — | 141.3 | 141,3 | |||||||
150 | 6 | 168,3 | 159 | 168,3 | 168,3 | |||||||
200 | 8 | 219,1 | 216 | 10 | 273,0 | 267 | 273,0 | 273,0 | ||||
300 | 12 | 323,9 | 318 | 323.9 | 323,8 | |||||||
350 | 14 | 355,6 | 368 | 355,6 | 355,6 | |||||||
400 | 16 | 406,4 | 419 | 419 | 18 | 457 | 470 | 457 | 457 | |||
500 | 20 | 508 | 521 | 508 | 508 | |||||||
600 | 610 | |||||||||||
700 | 28 | 711 | 720 | 711 | 711 | |||||||
800 | 32 | 813 | 820 | 813 | 36 | 914 | 920 | 914 | 91 4 | |||
1000 | 40 | 1016 | 1020 | 1016 | 1016 | |||||||
1200 | 48 | 1220 | 1219 | 1219 |
