Сильфонный это: что это такое? Особенности сильфонных шлангов из нержавеющей стали и других материалов. Принцип работы и характеристики по ГОСТу — Строим деревянные дома в Перми. Прикамский Деревянный Дом

Содержание

что это такое? Особенности сильфонных шлангов из нержавеющей стали и других материалов. Принцип работы и характеристики по ГОСТу

Из-за резких перепадов температуры трубопроводы могут достигать определенного напряжения в определенном участке. Такие моменты вызывают деформацию. Вот почему в процессе монтажа трубопроводов часто используются сильфоны.

Особенности

Сильфон является разновидностью деталей, которые необходимы, чтобы компенсировать тепловые удлинения и расширения. Сильфонный шланг отличается от других малогабаритными размерами. Данная особенность гибкой системы позволяет использовать его на любой из трубопроводных частей, несмотря на их схемы и фитинговые соединения. В настоящее время элемент данного типа используется в разнообразных человеческих сферах деятельности.

Отраслями, в которых пользуются сильфоном, являются следующие:

энергетика;
металлургия;
нефтепереработка;
коммунальная;
бытовая.

Данное приспособление является одним из главных комплектующих элементов в разнообразных коммуникациях, он применяется везде, где нужна компенсация температурных расширений. Кроме вышеперечисленных задач, сильфонные компенсаторы способны выполнять такие функции:

защищают трубопровод от влияний механического характера, что могут повлечь за собой деформирование труб, а в последующем их разрушение;
компенсируют недочеты, которые образовались во время прокладывания трубопровода;
гасят вибрации, что возникают во время передвижения по ним рабочих сред;
обеспечивают нужную герметичность трубопроводов.

Сильфонную трубку изготавливают из нержавеющей стали, поэтому она имеет следующие характеристики:

устойчивость к коррозии;
резистентность к агрессивным химическим средам;
сопротивление к перепадам температур;
экологическая безопасность;
эстетичный внешний вид;
длительный срок использования.

Для того чтобы сильфонные компенсаторы характеризовались максимальной гибкостью, их стенки делают однослойными, а также гофрированными из нескольких слоев.

Преимущества и недостатки

Сильфонный компенсатор нашел широкое применение в строительстве, промышленности, на производстве. К преимуществам приспособлений можно отнести следующие:

компактные размеры;
значительная компенсирующая возможность – благодаря своим характеристикам приспособления имеют возможность становиться длиннее и менять свое положение;
универсальное использование;
простая и надежная эксплуатация;
длительный период использования;
отсутствие необходимости в специальном уходе и обслуживании;
отсутствие необходимости в защитной камере.

Кроме вышеперечисленных плюсов, у сильфонов имеются и некоторые недостатки:

невысокие показатели надежности у приспособлений с резиновыми уплотнениями;
полиэтиленовые манжетки сильфонов могут скользить по поверхности уплотнения;
в случае когда приспособление изнашивается, происходит нарушение герметичности, поэтому в сильфон может попасть грунт.

Разновидности

Сильфоны могут иметь несколько разновидностей в зависимости от сегментной доли трубопровода, где они установлены. Металлический элемент способен выдержать большое количество статических нагрузок из внешней среды, а также изменений жидкостного давления с особой динамикой.

В основе классификации компенсаторов лежит характеристика деформации, которая будет оказана на предмет при эксплуатации. Осевой сильфонный компенсатор имеет возможность приема всевозможных осевых перемещений веществ, вибраций и деформирования трубопровода под влиянием высокой температуры. Чем больше сифонных колец имеет элемент, тем лучше его компенсирующая способность.

Сдвиговые компенсаторы являются армированными. Они способны компенсировать деформирование за счет продольных сдвигов трубопроводов. Частями этого сильфона считают гофрооболочку, арматуру направляющего, крепежного типа. Угловой компенсатор работает на основе поворота труб, не изменяя их плоскость.

Универсальный сильфон может располагаться на любом участке трубопровода. Зачастую он оснащен кожухом, что способен защитить компенсатор от разрушительных влияний. Стартовый компенсатор является одноразовым, его можно использовать только при первоначальном запуске трубопроводов, что работают со снабжением воды горячего вида. В компенсационном устройстве имеется бесканальная прокладка и возможность изоляции при помощи любого материала.

Металлические сильфоны бывают однослойные и многослойные. При этом однослойный вариант производят по ГОСТ 22388-90, а также по ТУ 3-122-81. В свою очередь, сильфон со многими слоями выполняют строго по ГОСТ 21744-83, ТУ 3-121-81. Маркировка приспособлений зависит от их параметров:

диаметра;
числа гофров;
толщины слоя;
количества слоев.

Измерительные многослойные сильфоны способны преобразовывать давление в усилие. Их используют как чувствительные элементы в разного рода измерительных приборах, которые регулируют и контролируют устройства.

Разделительные сифоны необходимы для разделения сред. А также в продаже имеются латунные сильфоны, которые замечательно выполняют свое предназначение.

Расчет и проектирование сильфонного рукава учитывает жесткость, статистическую, циклическую прочность, тем самым обеспечивая их надежность. Сильфон-термобаллон – это приспособление, которое необходимо для регулировки и поддержания газа с нужной температурой в газовых котлах. Элемент осуществляет открывание доступа газа механическим образом. Когда котел достигает необходимого температурного режима, сильфон осуществляет закрывание.

Спросом у современного покупателя пользуются резиновые сильфоны, которые имеют абсолютную герметичность. К сожалению, их использование неактуально для изделий, которым необходима циркуляция воздуха, поэтому можно применять тканевое приспособление.

Принцип работы

Функционирование сильфонного компенсатора основано на том, что каждое из усилий дополнительного характера, которое возникает при линейном измерении иного элемента водопровода во время температурного перепада, не имеет возможности передачи вдоль системы. Эту работу выполняет компенсатор, берущий на себя нагрузку. По данной причине каждая из деформаций сети трубопровода останавливается на локальном участке, не влияя на функциональность. Действие продольных, а также поперечных сил, изгибающего момента и угла поворота детали конструкции могут сжиматься, растягиваться, а также менять форму.

Сильфонные компенсаторы имеют гораздо больше преимуществ, нежели минусов. Именно поэтому данное приспособление пользуется популярностью не только в отечественном обустройстве трубопровода, но и в зарубежном. При выборе сильфона стоит обращать внимание на качество и условия его изготовления. Лучше всего отдавать предпочтение покупке у надежных поставщиков, которые имеют сертификаты качества. Очень важно, чтобы трубы и их элементы были надежно укомплектованы, поэтому качество сильфонных компенсаторов – немаловажный фактор для безопасности и долговечности трубопровода.

Видео о принципе работы сильфонов смотрите ниже.

сильфонный — это… Что такое сильфонный?

Paddy Moran (GAA player) — Infobox GAA player | name =Paddy Moran irish =Paidi Ó Móráin placeofbirth=Dublin countryofbirth=Ireland dob= dod= nickname= height=6f1 sport=Gaelic football code=Football county=Dublin province=Leinster clposition=Back club=Whitehall Colmcille… … Wikipedia
Demitesseractic honeycomb — The demitesseractic honeycomb or hexadecachoric honeycomb is the one of three regular space filling tessellation (or honeycomb) in Euclidean 4 space. The other two are the tesseractic honeycomb and the icositetrachoric honeycomb. It is… … Wikipedia
Justin Bishop (cricketer) — Justin Bishop (born January 4, 1982) is an English cricketer. He is a left handed batsman and a left arm medium fast bowler.Born in Bury St. Edmunds, he played for Essex from 1999 to 2005. Having first represented Essex in August 1999 in the CGU… … Wikipedia
Palmer, South Australia — Infobox Australian Place | type = town name = Palmer state = caption = lga = Mid Murray Council postcode = 5237 pop = 300 est = 1860s stategov = fedgov = Palmer is a town just east of the Adelaide Hills region of South Australia along the… … Wikipedia
Aleksandra Vrebalov — (born September 22, 1970 in Novi Sad, Yugoslavia) is a Serbian composer based in New York City. She studied composition with Miroslav Statkic at Novi Sad University, then with Zoran Erić at Belgrade University, Elinor Armer at the San Francisco… … Wikipedia
Maradik — View of the village. Serbian Orthodox church … Wikipedia
John H. Guyer High School — Infobox US school name = John H. Guyer High School image caption = Guyer Wildcats | motto = Where the Tradition Begins and Excellence Continues Knowledge, Integrity, Courage established = 2004 type = High School district = Denton Independent… … Wikipedia
Diving at the 1920 Summer Olympics — Men’s 3 metre springboard — The men s 3 metre springboard was one of five diving events on the diving at the 1920 Summer Olympics programme. The competition was held on Friday, August 26, 1920 and on Saturday, August 27, 1920.Fourteen divers from nine nations… … Wikipedia
Bowyer-Smyth Baronets — The Smith, later Smyth, later Smijth, later Bowyer Smijth, later Bowyer Smyth Baronetcy, of Hill Hall in the County of Essex, was created on 28 November 1661 for Thomas Smith, High Sheriff of Essex in 1663. He was the great grandson of John Smith … Wikipedia
Dosinia anus — A shell of Dosinia anus Scientific classification Kingdom … Wikipedia
Artificier — Cette page d’homonymie répertorie les différents sujets et articles partageant un même nom. Sur les autres projets Wikimedia : « Artificier », sur le Wiktionnaire (dictionnaire universel) Le terme artificier est employé: dans le… … Wikipédia en Français

СИЛЬФОННЫЙ КЛАПАН Zetkama, современные, надежные клапана…

Сильфонный клапан Zetkama — это вид запорной арматуры, который используется для исключения контакта рабочей и окружающей сред на технологических линиях и различных трубопроводах.

Принцип работы.

Такое устройство функционирует в том случае, если утечка среды в окружающую среду является крайне нежелательной. Такая конструкция состоит из корпуса с двумя присоединительными фланцами, привода, изолированного от вакуумной полости сильфона, который обеспечивает герметизацию подвижных деталей конструкции от внешней среды. Как правило, для производства вентилей, предназначенных для работы с агрессивными средами и при высоких температурах используется такой материал, как нержавеющая сталь.

Роль конструкций.

Такие приспособления способны придавать системам высокую герметичность. Благодаря этому их можно применять для работы с:

токсичными;
агрессивными;
радиоактивными;
взрывоопасными средами.

Широчайший диапазон рабочих параметров позволяет использовать их при высокой температуре и давлении, даже в условиях вакуума. Сильфонный клапан используется для полного перекрытия потоков рабочих сред в трубопроводах. При этом они обеспечивают изоляцию от внешних сред и герметичность в затворе. За счет сильфонов обеспечивается отменная герметичность по штоку. Стоит отметить, что сильфон — это упругая трубка, которая легко поддается деформации. Один ее конец присоединяется к штоку, второй — к корпусу арматуры.

Область использования.

Конструкции используются в различных областях:

нефтехимической;
химической;
металлургической;
целлюлозно — бумажной;
фармацевтической;
пищевой;
фармацевтической.

Для изготовления конструкций используется сталь наивысшей марки. В большинстве случаев устройство оснащается бугевельной прямой головкой и запорным конусом. Высокопрочный материал устойчив не только к агрессивным средам, но и к механическим нагрузкам. Устройства просты в использовании. При грамотном использовании конструкция прослужит долгий срок.
Сильфонный клапан Zetkama — это надежная конструкция. Основным ее достоинством является то, что она не требует сервисного обслуживания при эксплуатации. Монтаж вентиля должен выполняться специалистами. Крепится устройство при помощи ответных фланцев. Установка может осуществляться в любом положении. Однако на подающих водопроводах клапан должен устанавливаться вместе с сетчатым фильтром. Это необходимо для того, чтобы твердые частицы не попадали в детали и корпус вентиля. В противном случае система будет перекрываться не в полной мере, что негативно отразится на работе клапана.

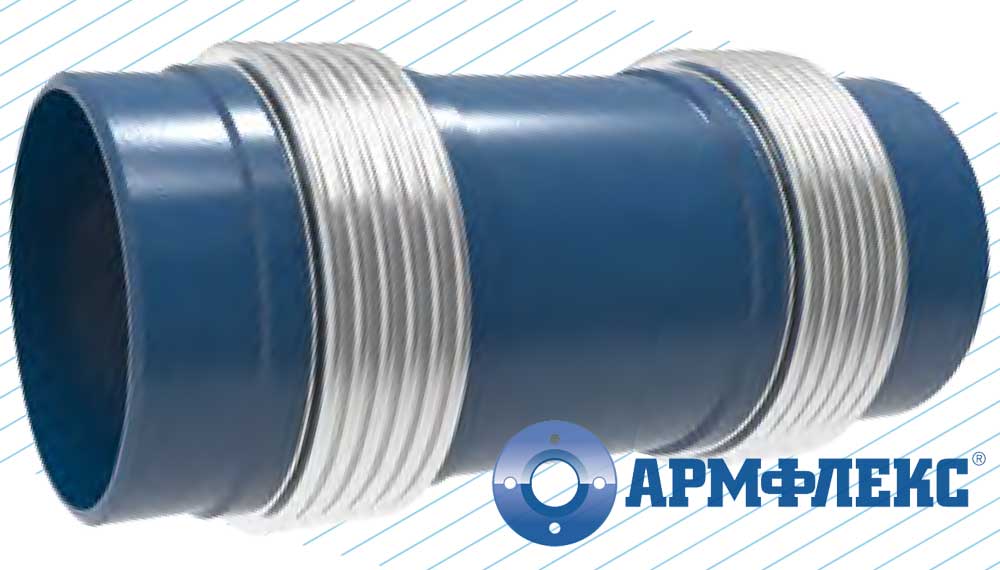

Что такое осевой сильфонный компенсатор

Один из самых востребованных типов сильфонных компенсаторов — осевой, который работает с соответствующей деформацией трубопровода. Осевые компенсаторы являются базовыми в каталогах всех известных заводов производителей.

Конструкция устройства

Осевой сильфонный компенсатор имеет небольшое количество спиралей, малую массу и габариты и в простейшем исполнении состоит из гофрированной обечайки (сильфона) и двух патрубков.

Гофрированная обечайка, или как ее принято называть сильфон, является основной деталью компенсатора и обеспечивает компенсацию температурного удлинения трубопровода при сохранении его полной герметичности. При ее сжатии деформация гофр уменьшается от края к середине. Практика показывает, что при сжатии крайнего гофра на допустимую величину пятый гофр от края совсем не деформируется.

Поэтому в обычном осевом компенсаторе количество гофр ограничивается шестью. Нарушение герметичности компенсаторов и разрывы наиболее часто происходят в месте сварного соединения гофрированной обечайки с трубопроводом.

Для более качественного выполнения и контроля сварного шва в заводских условиях компенсатор изготовляют с патрубками. Это упрощает его монтаж и повышает надежность. Встречаются изделия укомплектованные фланцами, а так же комбинированные с фланцами с одной стороны и патрубками с другой.

В конструкцию осевого компенсатора входит защитная обечайка, которую устанавливают внутри гофрированной обечайки и одним концом приваривают к патрубку. Второй конец ее входит в противоположный патрубок с зазором не менее 1,5 мм.

Защитная обечайка уменьшает гидравлическое сопротивление компенсатора и потерю теплоты, предотвращает осаждение твердых веществ из транспортируемой среды в гофры и увеличивает устойчивость гофрированной обечайки от выпучивания.

Осевые сильфонные компенсаторы с однослойной гофрированной обечайкой толщиной не менее 2 мм, предназначенные для горизонтальных и наклонных трубопроводов, изготовляются со штуцерами, которые ввариваются в вершины гофр и выполняют роль дренажей или воздушников.

На волнистые и сильфонные компенсаторы устанавливают натяжное устройство и кожух. Натяжное устройство состоит из тяг, фланцев, гаек и предназначено для выполнения холодной растяжки на монтаже и для разграничения деформации гофрированной обечайки.

Кожух защищает гофрированную обечайку от повреждений и служит основанием для тепловой изоляции компенсатора. При необходимости увеличения компенсирующей способности изготовляются многогофровые осевые компенсаторы с десятью и более гофрами. Их конструкции различны, известна конструкция осевого компенсатора с гофрами переменной высоты, которая возрастает от края к середине гофрированной обечайки.

Поскольку высокие горфы имеют меньшую жесткость, то обечайка сжимается более равномерно. На компенсаторах с однослойной гофрированной обечайкой, которая имеет толщину не менее 2 мм, для равномерного сжатия внутри каждого гофра устанавливается кольцо, имеющее ширину, меньшую ширины гофра. Для центровки к кольцу приваривается ребро.

Основные достоинства

Перечень достоинств такого простого изделия на удивление оказывается достаточно широким, перечислим основные:

Конструкция компенсатора проста, понятна и эффективна. В зависимости от количества гофр или сильфонов, компенсирующая способность устройства может быть достаточно большой.
Высокий уровень надежности позволяет применять сильфонные компенсаторы в самых разных трубопроводных системах, работать с большим давлением, с агрессивными средами, с повышенными и пониженными температурами.
Осевые сильфонные компенсаторы относятся к классу не ремонтируемых изделий, они не нуждаются в обслуживании, при этом срок работы устройства достаточно большой, обычно это 20-30 лет, в зависимости от запаса хода.

Крепление изделий позволяет добиться отличного уровня герметичности, причем при использовании как фланцевого соединения, так и патрубков под приварку.
Монтаж осевого сильфонного компенсатора на трубопровод не представляет никаких проблем.
Стоимость устройств можно считать доступной, даже если откинуть все самые дешевые и дорогие предложения рынка.

В настоящее время компенсаторы осевого типа достаточно востребованы, чтобы их производили на всех заводах сильфонной промышленности.

Сферы применения

Поскольку осевой сильфонный компенсатор — самое простое и надежное устройство, оно применяется на всевозможных трубопроводах:

Изделия небольших диаметров устанавливаются на водопроводы и системы отопления многоэтажных домов, помогая продлить срок службы стояков.
Крупные осевые компенсаторы с патрубками под приварку монтируют на тепловых сетях, которые доставляют воду к домам, на системах канализации и водоотведения.
На трубопроводах тепловых и атомных станций так же установлены подобные устройства, которые компенсируют возникающие из-за высоких температур изменения трубопроводов. На атомных станциях используются не только компенсаторы, часто применяются специальные сильфонные сборки, работающие по такому же принципу.
В нефтяной промышленности сильфонные осевые компенсаторы не только помогают в транспортировке жидкостей, но и обеспечивают возможность их хранения.
В газовой сфере, где трубопроводы находятся под большим давлением, а параметр герметичности является чуть ли не самым главным, сильфонные компенсаторы осевого типа так же отлично себя показывают.

Криогенные трубопроводы работают в условиях ультра низких температур, но металлические компенсаторы отлично вписываются в такие системы, помогая им работать на должно уровне.
На любом корабле имеется разветвленная трубопроводная система, обеспечивающая передвижение жидкостей, масел, газов, пара. Естественно эта система не может нормально функционировать без сильфонных изделий. В самолетостроении и автомобилестроении наблюдается похожая картина.
В промышленной сфере использование компенсаторов носит поголовный характер, их применяют на заводах, фабриках, других объектах промышленности, где установлен трубопровод и необходимо компенсировать пагубные воздействия влияющие на него.

Широкий спектр применения обуславливает достаточно высокий спрос на осевые сильфонные компенсаторы, поэтому их изготовлением занимается большое количество как отечественных, так и иностранных заводов. Купить осевой сильфонный компенсатор можно у любого производителя, для этого достаточно связаться с отделом продаж.

Сильфонный или сальниковый клапан: что выбрать?

Конструкции уплотнения

По способу герметизации подвижного соединения шпиндель (шток) — крышка, клапаны делятся на сальниковые, сильфонные и мембранные (диафрагмовые).

Сальниковая арматура

В сальниковой арматуре герметичность соединения крышки с подвижной деталью затвора обеспечивается сальниковым устройством. Суть сальникового устройства в том, что на внешней стороне крышки или корпуса в том месте, где через них проходит шток или шпиндель, создаётся сальниковая камера, в которую укладывается уплотнительный материал — сальниковая набивка. При помощи специальных устройств набивка поджимается вдоль оси шпинделя (штока), упираясь в стенки сальниковой камеры и уплотняется. Таким образом создаётся герметичность и рабочая среда не проникает за пределы корпуса. В арматуре малых диаметров поджатие набивки производится накидной гайкой, больших — специальной деталью—сальником при помощи двух откидных или анкерных болтов с гайками.

Сальниковое уплотнение обладает многими достоинствами, которые делают его в большинстве случаях предпочтительным. Среди них:

возможность изготовления сальниковой набивки из различных материалов, позволяющих обеспечить хорошее уплотнение в широком спектре рабочих давлений и температур;
простота конструкции;
возможность поднабивки сальника или смены набивки в процессе эксплуатации.

Сальники максимально упрощают конструкцию и уменьшают стоимость арматуры, однако для номинального давления от 2,5 МПа и номинального диаметра более 50 (эти границы весьма ориентировочные) ходовой узел выносится из зоны рабочей среды и располагается выше сальникового уплотнения, а ходовую гайку размещают в бугельном узле, расположенным над крышкой клапана, то есть конструкция существенно усложняется для ликвидации влияния рабочей среды на соединение шпиндель—гайку и повышения его долговечности и надежности.

Сильфонная арматура

В сильфонной арматуре уплотнение подвижных элементов относительно внешней среды обеспечивается сильфонным узлом. Главным его элементом является сильфон — гофрированная трубка. Металлический сильфон при помощи свари или пайки соединяется с верхними или нижними кольцами (или деталями другой формы), образуя так называемую сильфонную сборку. Сильфонная сборка своей верхней частью неподвижно и герметично соединяется с корпусными деталями арматуры, а нижней — со штоком или золотником клапана, перекрывая таким образом возможность выхода рабочей среды во внешнюю. Поступательное перемещение штока для управления золотником происходит внутри сильфона, который может изменять свою длину за счёт деформации гофров.

Сильфонные клапаны используются для работы в таких средах, утечка которых в окружающую среду недопустима. Преимущество таких клапанов перед сальниковыми — исключение утечки рабочей среды в атмосферу в пределах срока службы сильфонного узла. Но это преимущество достигается путём существенного усложнения конструкции и соответственно более высокой стоимости клапана. Кроме того, ремонт сильфона клапана при его усталостном разрушении представляет собой сложную операцию по замене сильфонной сборки, поэтому в таких случаях клапан необходимо менять на новый.

Направление потока

По конструкции корпуса и расположению на трубопроводе, связанным с направлением потока рабочей среды, запорные клапаны различаются:

проходные — в них направление потока среды на входе и выходе одинаковое, но иногда ось выходного патрубка смещена параллельно входному. В таком клапане поток среды в корпусе делает как минимум два поворота на 90°, что приводит к высокому гидросопротивлению и появлению застойных зон в корпусе;
угловые — в них поток поворачивает на 90°, но один раз, что позволяет снизить гидросопротивление. Существенный недостаток таких клапанов заключается в том, что область их применения ограничивается поворотными участками трубопроводов;
прямоточные — в них, как и в проходных, направление потока сохраняется, но ось шпинделя расположена не перпендикулярно, а наклонно к оси прохода. Такая конструкция позволяет существенно спрямить поток и уменьшить гидросопротивление, однако при этом увеличивается ход затвора, строительная длина и масса изделия.

Конструкция рабочего органа

Затворы в клапанах бывают тарельчатыми (золотниковыми) или коническими.

Уплотнительные поверхности тарельчатого затвора могут быть плоскими или конусными, в последнем случае седло в корпусе выполняется в виде фаски. Плоские уплотнения позволяют изготавливать их из различных металлов, сплавов и неметаллических материалов, они хорошо работают в жидких и газообразных средах, не содержащих взвешенных частиц. Конусные уплотнения, металл по металлу, используются для клапанов высоких давлений со взвешенными частицами в рабочей среде.

Конический затвор применяется в клапанах номинальным диаметром не более 25, для номинальных давлений от 16 МПа и выше. Такие клапаны называются игольчатыми.

Холдинг «СеверМаш» предлагает широкий выбор сальниковых и сильфонных клапанов как общепромышленного, так и атомного назначения.

Более подробная информаци по ссылке: http://severmash.ru/catalog

Сильфонная арматура

Что такое сильфон

Сильфо́н (от англ. фирменного названия Sylphon) — упругая однослойная или многослойная гофрированная оболочка из металлических, неметаллических и композиционных материалов, сохраняющая прочность и герметичность при многоцикловых деформациях сжатия, растяжения, изгиба и их комбинаций под воздействием внутреннего или внешнего давления, температуры и механических напряжений [Википедия]

Сильфон был создан американским ученым-метеорологом и изобретателем Уэстоном Фултоном в самом начале XX столетия. Изобретенное устройство, в виде сжимающейся и расширяющейся емкости, предназначалось для удерживания меняющего свой объем пара.

Духи воздуха сильфы и сильфиды (средневековые мифы ) вдохновили Фултона дать изобретению название Сильфон (Sylphon).

Сильфон в технике

В соответствии с «ГОСТ 24856-2014. Арматура трубопроводная. Термины и определения» сильфонная арматура ─ это «арматура, у которой для герметизации штока относительно окружающей среды, а также в качестве чувствительного элемента либо силового элемента, используется сильфон».

Свойство сильфона сохранять прочность и плотность (а, значит, герметичность) в процессе многоцикловых деформаций изгиба, растяжения, сжатия, а также их комбинаций, под воздействием механических и термических нагрузок, в т. ч. внутреннего или внешнего давления, широко используется в технике.

Сильфонные узлы содержат пневматические и гидравлические системы подавляющего большинства современных машин.

Сильфоны применяют в нефтеперерабатывающей, химической и других отраслях промышленности. Сильфонная арматура используется при прокладке теплотрасс и водопроводов, в тепло- и электроэнергетике.

Сильфонные устройства используются во разных видах: сильфонная запорная, регулирующая, предохранительная арматура.

Сильфоны применяются во всех типах трубопроводной арматуры ─ клапаны, задвижки, краны.

Особенно часто используют сильфоны в таких разновидностях трубопроводной арматуры как клапаны предохранительные, клапаны запорные, клапаны и затворы обратные. Например, предохранительный сильфонный клапан ─ это предохранительный клапан, в котором для герметизации штока относительно окружающей среды, а также в качестве чувствительного или силового элемента используется сильфон.

Конкретными примерами сильфонной арматуры являются: клапан сильфонный с электроприводом фланцевый, клапан регулирующий сильфонный НЗ с МИМ; клапан запорный проходной сильфонный, клапан запорный бессальниковый угловой сильфонный и т. д.

Конструкция сильфона

Материал для изготовления

Как правило, сильфон ─ это металлическая оболочка из нержавеющей стали.

Чаще всего используется для изготовления сильфонов нержавеющая сталь марок 10X17Н13МЗТ, 10X17Н13М2Т, 12X18Н10Т, 08X18Н10Т

Использование нержавеющих сталей позволяет делать сильфоны, способные успешно функционировать в самых жестких условиях:

в широком температурном диапазоне, чуть ли не от «абсолютного нуля» до 1000^OС;

в агрессивных рабочих средах;

при рабочем давлении от вакуума до сотен МПа.

Однако, стоит отметить, что сильфон не обязательно является стальным. Сильфоны изготавливают из бронзы, латуни, титана и композиционных материалов.

Гофры и впадины

Впадина гофра сильфона — ближайшая к продольной оси точка поверхности сильфона.

Вершина гофра сильфона — наиболее удаленная от продольной оси точка поверхности сильфона.

Гофр сильфона ─ это элемент, расположенный между соседними впадинами.

Бортиком сильфона называют его концевую часть, предназначенную для присоединения к другим деталям технического устройства.

Сильфоны однослойные и многослойные

Сильфоны могут быть однослойными, т. е. состоящими из одного слоя материала, и многослойными ─ изготовленными из двух и более слоев.

В сильфонах, используемых в трубопроводной арматуре, число слоев составляет, как правило, от 2 до 12, а гофров ─ от 4 до 20.

Сильфоны тонкостенные и толстостенные

Сильфон, у которого максимальное отношение радиуса впадины гофра к толщине стенки составляет 15 и более, называют тонкостенным сильфоном;

если их минимальное отношение менее 15 ─ сильфон является толстостенным.

От количество гофр и толщины слоев сильфона зависит величина давления, при котором он будет работать.

Техническая информация о компенсаторах

В одной плоскости возможно четыре различных типов применения угловых компенсаторов.

I — величина смещения трубопроводов при расширении поглощается двумя сильфонными компенсаторами, которые являются подвижными в двух направлениях и расположены вертикально по отношению к направлению трубопровода.

U-образные угловые сильфонные компенсаторы могут быть использованы для поглощения расширения в очень длинных трубопроводах. На данном примере величина смещения поглощается тремя сильфонными компенсаторами, подвижными в двух направлениях. Угловые сильфонные компенсаторы являются особенно предпочтительными, поскольку они позволяют сэкономить пространство и предлагают экономичные решения.

В этом примере используются три сильфонных компенсатора, которые могут двигаться в двух направлениях. Сильфонный компенсатор особенно часто используется для поглощения расширения, происходящего вдоль вертикальной линии.

Принцип поглощений смещений в этом случае аналогичен принципу работы на рисунке. Смещение трубопровода поглощается промежуточной секцией, которая расположена вертикально по отношению к основной линии. Больший по размеру сильфонный компенсатор, способный совершать движение в двух направлениях, находится на участке более длинной трубы.

Сильфонные угловые компенсаторы, работающие в нескольких плоскостях

Можно выделить три типа смещения угловых сильфонных компенсаторов, работающих в нескольких плоскостях.

1 — Как это показано на рисунке ниже, два трубопровода находятся в одной плоскости и еще один в другой плоскости. Средняя часть трубопровода, которая направлена вертикально, включает в себя два сильфонных компенсатора, подвижных в двух направлениях. Вeличина расширения этого трубопровода предполагается настолько малой, что ею можно пренебречь.

2- Трубопровод, приведенный на рисунке ниже, имеет такую же конфигурацию, что и предыдущий. Трубопровод Z-формы с конфигурацией в нескольких плоскостях состоит из двух сильфонных компенсаторов, подвижных в двух направлениях, и еще одного сильфонного компенсатора, подвижного во всех направлениях. Последний должен быть помещен в конце более длинной трубы.

3- Трубопровод, приведенный на рисунке выше, имеет на одну плоскость больше по сравнению с предыдущим примером. Один сильфонный компенсатор, подвижный в двух направлениях, располагается на горизонтальном трубопроводе, а два сильфонных компенсатора, подвижных во всех направлениях, размещаются на вертикальном трубопроводе.

В качестве вывода можно сказать, что сильфонные компенсаторы должны применяться таким образом, чтобы в конфигурациях трубопроводов с несколькими плоскостями поглощать возникающие при расширении смещения.

Вернуться к списку

Amazon.com: деревянные сильфоны Tosnail, каминные сильфоны 15,5 x 6,5 дюйма, деревянные сильфоны, коричневый цвет: кухня и столовая

Был:

15 долларов.99

Подробности

Цена:

14,99 $

Депозит без импортных пошлин и доставка в Российскую Федерацию $ 17,94

Подробности

Вы экономите:

1 доллар США (6%)

Доступно по более низкой цене у других продавцов, которые могут не предлагать бесплатную доставку Prime.

Убедитесь, что это подходит
введя номер вашей модели.
В комплекте кожаный ремешок для подвешивания.
Держит этот огонь ревущим, легко начните огонь с порывом воздуха.
Размеры 15,5 на 6,5 дюйма
Древесный материал.
Идеально подходит для каминов и кемпинга.

Кожаные ручные сильфоны, Принадлежности для очага

4
4

Глушь

Сильфон каминный

Внешний вид и ощущение качества, отлично работает.

Стивен Дайер

Не работает

Сопло на сильфоне слишком широкое. Представьте, что дует огонь, но с широко открытым ртом. Бесполезен для разжигания огня. И что еще хуже, это был рождественский подарок. Не рекомендую.

Lehman’s говорит: Мы сожалеем, что вы недовольны этим продуктом. Свяжитесь с нами: 1-800-438-5346.

Крис Китце

Очень красивые мехи, как у старого друга …

Что касается сильфонов, они как раз подходящего размера и формы, сделанные людьми, которые вкладывают в свою работу осторожность и мастерство, вы можете сказать, просто держа их в руках. Дерево прочное, но мягкое на ощупь, а кожа эластичная. Высокое качество и ручная работа, достаточно 3-4 затяжек, чтобы перезапустить дремлющие угли. Вы будете счастливы иметь эти мехи у костра.

Джей Скорбит

Это отличный сильфон, если у вас есть керамический гриль, такой как Big Green Egg или Primo.Вы можете перейти от холодного гриля к 500+ градусам примерно за 15 минут, если вы используете хороший древесный уголь и сильфоны. Это НАМНОГО быстрее, чем зажигать гриль и ждать, пока он нагреется.

R W Дорси

Хотел бы я купить этот сильфон много лет назад. Он очень удобен для разжигания огня с помощью простого тлеющего угля в камине. У нас есть ревущий огонь за считанные минуты! Эти сильфоны, сделанные из дерева, кожи и латуни, красивы и полезны. Я очень рекомендую этот товар.

Имя не разглашается

Я люблю делать покупки в Leahmans, потому что это похоже на «машину обратного пути» — в те времена, когда вещи производились в США; сделано хорошо и по цене продать.Это красивый мех. Он не выглядит новым, поэтому кажется, что он найден в антикварном магазине. Большой вес и много воздуха, не убивая себя. Все, что я получил от Lehman’s, было так же рекламируется … высокое качество, безупречная забота и очень разумная цена.

Geni

Купил недавно этот товар взамен дешевого сильфона, который мы купили в другом месте. Он хорошо сделан и привлекателен. Это оправдало наши ожидания и в отношении практического использования. Высокого качества!

Ванесса

Я недавно купил этот сильфон в Lehmans. Качество сильфонов превосходное. Кожаные изделия и изделия из дерева, которые использовались при его создании, очень впечатляют, вы действительно можете увидеть, как тщательно создавались эти мехи.Я уверен, что буду использовать их долгие годы. После использования этих сильфонов и просмотра аналогичных продуктов по гораздо более высокой цене, я в целом очень доволен своей покупкой.

С. Нойеншвандер

Я сотрудник отдела обслуживания клиентов @ Lehman. Этот предмет красиво сделан и стоит своих денег. Определенно хорошее вложение для вашего камина.

Огр сильфон | Вики Сообщества

«Беллоу» перенаправляется сюда. Чтобы узнать о грибе Arc, см. Фиолетовый ниже.

Сильфон Ogre

Подробно

участников

Квестовый предмет

Торгуется

Есть

№

Оборудовано

Стекируемый

Разборка

№

Значение

Высокая алхимия

Низкая алхимия

1 монета

0 монет

После смерти

Восстановить

Жертва

Подлежит возврату

Проверить

Пара больших мехов огра.

участников

Квестовый предмет

Торгуется

Есть

№

Оборудовано

Стекируемый

Разборка

№

Значение

Высокая алхимия

Низкая алхимия

1 монета

0 монет

После смерти

Восстановить

Жертва

Подлежит возврату

Проверить

Большая пара сильфонов огра, в ней одна порция болотного газа.

участников

Квестовый предмет

Торгуется

Есть

№

Оборудовано

Стекируемый

Разборка

№

Значение

Высокая алхимия

Низкая алхимия

1 монета

0 монет

После смерти

Восстановить

Жертвоприношение

Подлежит возврату

Проверить

Большая пара сильфонов огров, в ней две порции болотного газа.

участников

Квестовый предмет

Торгуется

Есть

№

Оборудовано

Стекируемый

Разборка

№

Значение

Высокая алхимия

Низкая алхимия

1 монета

0 монет

После смерти

Восстановить

Жертва

Подлежит возврату

Проверить

Большая пара сильфонов огра, в ней три порции болотного газа.

Сильфоны огров используются в квестах «Охота на большую чомпи-птицу», «Рецепт бедствия», «Как первое прибежище» и «Конец скорби».

Их можно получить, открыв сундук (ключ не требуется) в северо-западной части пещеры (не на карте мира) в восточной части холмов Фелдип, где живут Огре Ранц, его сын и дочь, прямо к северу от значок начала квеста, где начинается Охота на Большую Чомпи Птицу. (Код кольца феи a k s рядом.) Обычно в инвентаре игрока может быть только один. Однако, если вам нужно больше одного, можно использовать трюк с падением.

Сильфон сначала заполняется тремя партиями болотного газа с болота на западе. Затем их используют для борьбы с найденными поблизости болотными жабами. Один груз снимается с сильфона, и игрок получает сообщение «Вам удалось поймать жабу и надуть ее болотным газом. Вы добавляете раздутую жабу в свой инвентарь». Одновременно можно нести только трех жаб, хотя на землю можно положить более трех. . Если в мехах больше нет газа, жаба отображает «Шипит…» в публичном чате, а игроку говорят: «Воздух кажется слишком разреженным, чтобы оставаться в жабе. Возможно, вам нужно что-то более плотное, чем воздух». Теперь выведенную из строя раздутую жабу можно поместить где угодно в области огра, чтобы попытаться привлечь птицу Чомпи.

Оказавшись внутри этой пещеры, откройте сундук, и вы получите мех огра

Надувание болотной жабы с помощью мехового огра

Множество применений мехов

Сильфоны чаще всего используются для защиты критических компонентов.Приводы, используемые в оборудовании управления движением, часто подвергаются воздействию загрязняющих веществ, от пыли и абразивных частиц до металлической стружки и сварочных брызг.

Многочисленные применения сильфонов

Автор | Dynatect Manufacturing

Расскажите немного о Dynatect.

Dynatect разрабатывает и производит специальные механизмы защиты от движения и защиты для машин. Ранее известная как A&A Manufacturing, компания начала более 70 лет назад производить защитные сильфоны под брендом Gortite® и за эти годы расширила линейку продукции и производственные площади.

Dynatect стремится повысить безопасность людей и оборудования, время безотказной работы и динамическую защиту. Мы предлагаем надежные, спроектированные решения для сложных и специализированных приложений. Защита оборудования, особенно гибкие кожухи, составляет большую часть нашего ассортимента продукции.

Кому нужен мех?

Сильфоны чаще всего используются для защиты критически важных компонентов. Приводы, используемые в оборудовании управления движением, часто подвергаются воздействию загрязняющих веществ, от пыли и абразивных частиц до металлической стружки и сварочных брызг.Обработанные поверхности штоков цилиндров, ползунов и других механизмов нуждаются в защите от этих износостойких элементов.

В других случаях можно использовать сильфон вокруг точек защемления, чтобы снизить опасность непреднамеренного контакта с частями машины. Сильфоны также используются в качестве гибких воздуховодов для систем выпуска / забора воздуха, таких как охлаждение тяговых двигателей на легкорельсовых транспортных средствах.

Сильфоны используются во многих отраслях промышленности, таких как станкостроение, медицина и транспорт.Двумя примерами являются сильфоны для автобусов и защитные юбки вокруг подъемных столов. Команда инженеров Dynatect может использовать более десятка типов конструкций сильфонов и даже создавать индивидуальные гибридные конструкции при решении задач клиентов.

Из какого материала можно выбрать сильфон?

Dynatect предлагает сотни вариантов материалов, которые выбираются в зависимости от окружающей среды — и именно здесь сбор сведений о приложениях клиентов имеет решающее значение. Специалисты по применению будут учитывать наличие истирания, химикатов, жидкостей и рабочих температур, а также различные физические требования, когда рекомендуют защитное покрытие.

Сильфон обычно изготавливается из ткани с покрытием из эластомера или термопласта, чистого эластомера или термопластической пленки. Обычными эластомерами являются хлорсульфированный полиэтилен (CSM), этиленпропилендиеновый мономер (EPDM), хлоропрен, нитрил (NBR), стирол-бутадиен (SBR), полиэтилентерефталат (PET), полиуретан и силикон, в то время как ПВХ и полиуретан являются типичными термопластами. Текстильные основы включают нейлон, полиэстер и специальные волокна, включая параарамид, стекловолокно и другие.

Принимая во внимание, что сильфоны в основном являются изнашиваемыми деталями, тяжелые условия эксплуатации или экстремальные температуры могут сократить срок службы сильфона. В конечном итоге цель — предотвратить незапланированные простои из-за поврежденного оборудования.

Существуют ли какие-либо меры по продлению жизненного цикла и стратегии профилактического обслуживания сильфонов?

Техническое обслуживание является ключевым компонентом сохранения крышек сильфонного типа. Хотя чехлы по своей природе являются изнашиваемыми предметами, их чистка, удаление мусора и обеспечение нормальной работы увеличивают срок их службы.Dynatect может предоставить аксессуары, упрощающие установку и замену. Например, сильфон круглой формы может быть снабжен застежкой-молнией для облегчения установки на цилиндр или вал без разборки машины.

С какими типами клиентов работает Dynatect?

Dynatect работает с клиентами любого типа, от производителей станков до механических цехов и дистрибьюторов. Мы можем помочь в разработке одного прототипа для производства тысяч единиц продукции.Dynatect продолжает расширяться на рынках станков, транспорта, нефти и газа, автоматизации, горнодобывающей промышленности и энергетики.

Какие преимущества получают клиенты от более чем 70-летнего опыта Dynatect в области технического проектирования, конструирования и производства сильфонов любой формы и размера?

Благодаря опыту и ориентации на производство защитных кожухов, а также значительным знаниям в области требований к движению и характеристикам материалов, команда Dynatect может выступить в качестве дополнения к вашей группе инженеров.

После получения основных размеров покрываемой детали, физических требований и среды приложения инженеры Dynatect могут разработать решение специально для ваших нужд.

Советы и хитрости с сильфоном: что можно делать правильно или неправильно в рабочих условиях?

При определении способа установки сильфона очень важно понимать несколько параметров приложения: Как будут установлены сильфоны? Будет ли вентиляция сильфона? Воздействию каких химикатов и мусора будут подвергаться сильфоны? В каком температурном диапазоне будут работать сильфоны? Будет ли временное воздействие экстремальных температур? Сильфон смещается в боковом направлении или только выдвигается и втягивается?

Какие еще формы гибких защитных чехлов производит Dynatect?

Dynatect предлагает крышки для металлических направляющих рулонного типа, с подвижной пластиной и телескопического типа, которые в основном используются в станках. Сворачивающиеся крышки для пешеходов используются в других отраслях промышленности, где требуется покрытие для ям безопасности.

Люди все теснее и напрямую работают с машинами и роботами. Как Dynatect пытается удовлетворить потребности быстро меняющейся интеллектуальной фабрики?

Удовлетворяя высокий спрос на средства управления безопасностью и ограждения машин, Dynatect в последнее время сосредоточился на интеллектуальных производственных решениях. Сюда входит автоматизированная дверца безопасности для машин VF, которая предотвращает возникновение опасностей, создаваемых процессом, от вмешательства в другие процессы и людей, находящихся поблизости.В VF Door могут быть окна для обеспечения видимости процесса при замене световых завес. Для традиционных световых завес требуется дополнительный буфер для создания зоны безопасности. Напротив, VF Door устраняет это лишнее пространство, помогая уменьшить площадь, занимаемую автоматизацией, — обеспечивая большую автоматизацию в меньшем пространстве.

Содержание и мнения в этой статье принадлежат автору и не обязательно отражают точку зрения RoboticsTomorrow

Комментарии (0)

У этой записи нет комментариев.Будьте первым, кто оставит комментарий ниже.

Опубликовать комментарий

Вы должны войти в систему, прежде чем сможете оставлять комментарии. Авторизуйтесь сейчас.

Pleora Technologies — сокращение затрат с помощью гибридного ИИ с использованием шлюза ИИ Pleora

Pleora помогает снизить затраты, автоматизировать ручные процессы и повысить эффективность для мировых брендов на рынках потребительских товаров, фармацевтики, наук о жизни, упаковки и транспортировки, а также предлагает уникальный гибридный подход с программной и аппаратной платформой без кода для Разработка и внедрение ИИ.

Сильфон Ланелла «нокаут»: «Все дело в прогрессе»

Опубликовано 16.07.2018,

Автор: Шон Кроуз,

«Это был отличный опыт», — рассказывает мне Ланелл «КО» Беллоуз о том, как он сэкономил время с единственным и неповторимым Флойдом Мэйвезером, «опыт, изменивший жизнь». Беллоуз, который помог Мэйвезеру подготовиться к его матчу с таким же великим Мигелем Котто, произвел впечатление на бойца по кличке «Деньги».Согласно веб-странице Mayweather Promotion: «Мэйвезер был впечатлен душой Беллоуза и его желанием сделать все возможное. Это заставило Мэйвезера поверить в то, что Беллоуз может стать плодовитым борцом ». Беллоуз подписал контракт с The Money Team в 2012 году и до сих пор работает в этой команде.

«Он определенно TBE», — говорит Беллоуз о Мэйвезере. «Он вкладывает в работу. Он острый. Он быстрый. В последнее время Беллоуз занимается собственными делами, так как в субботу, 21 июля, на форуме Fed Ex Forum в Мемфисе ему предстоит сразиться с коллегой-суперсреднем Ламаром Харрисом. «Тренировки на самом деле идут отлично», — заявляет Беллоуз в преддверии битвы с Харрисом. «Я мало что знаю о нем», — говорит Беллоуз о своем оппоненте, за исключением того факта, что Харрис «собирается проиграть».

Беллоуз родом из Канзас-Сити, но в молодости переехал в Калифорнию. Не известный своей любительской карьерой, молодой человек начал заниматься боксом в возрасте 22 лет. «Все дело в прогрессе, — говорит он. Хотя его прозвище «нокаут» (10 из его 17 побед пришли нокаутом), Беллоу не выходит на ринг, чтобы остановить своего человека на расстоянии.«Нокаут — это не то, что вы делаете», — говорит он. Однако, когда появляется возможность…

Что интересно в Беллоузе, так это то, что с ним легко разговаривать. Хотя его имя не так широко распространено, как его наставник Флойд Мэйвезер (по крайней мере, Беллоуз еще не известен), ясно, что Беллоуз не боится общаться со СМИ. Такая беззаботная уверенность может быть связана с тем, что Беллоуз — семейный человек. «Вы поступаете так, как вас учили», — говорит он. «Меня учили семейным ценностям… быть мужчиной… стоять на собственных ногах.Хотя сейчас он живет в мировой столице бокса, Лас-Вегасе, со своими ближайшими родственниками, Беллоуз также счастлив находиться в непосредственной близости от других родственников. «Мои корни в основном в Калифорнии», — говорит он. «Три часа езды — это неплохо».

Беллоуз явно человек, который считает, что тяжелая работа в конечном итоге окупится. «Это все процесс обучения», — говорит он мне. Бой с Харрисом — это еще один шаг в постоянном путешествии. «KO Беллоу находится на подъеме», — говорит он, когда я спрашиваю, есть ли что-нибудь, что он сам хотел бы сказать.«Мы сильны умственно, духовно и физически». и

Сильфоны огре

— OSRS Wiki

Подобъект SMW для 1 загрузки Высокое значение алхимии: 0 Только члены: true Вариант: Ogre bellows Изображение: Файл: Ogre bellows (1) .png Дата выпуска: 18 мая 2004 Вес: 0,510 Значение: 1 Якорь версии: 1 загрузка Использует информационное окно: ItemItem ID: 2874

Субобъект SMW для EmptyHigh Значение алхимии: 0 Только члены: true Вариант: Ogre bellows Изображение: Файл: Ogre bellows.png Дата выпуска: 18 мая 2004 Вес: 0.510Value: 1Якорь версии: Empty Использует информационное окно: ItemItem ID: 2871

Subobject SMW для 2 загрузок Высокое значение алхимии: 0 Только члены: true Вариант: Ogre bellows Изображение: File: Ogre bellows (2) .png Дата выпуска: 18 мая 2004 Вес: 0.510Value : 1 Якорь версии: 2 загрузки Использует информационное окно: ItemItem ID: 2873

SMW Подобъект для 3 загрузок Высокое значение алхимии: 0 Только члены: true Вариант: Ogre bellows Изображение: File: Ogre bellows (3) .png Дата выпуска: 18 мая 2004 Вес: 0.510Value Якорь версии: 3 загрузки Использует информационное окно: ItemItem ID: 2872

Сильфоны огров получаются «отпиранием» сундука, запертого замком огра (т.е.е. отталкивая валун сверху) в северо-западной части пещеры (не на карте мира) в восточной части холмов Фелдип, где живут огр Ранц, его сын и дочь, прямо к северу от значка начала квеста, где находится Большая Чомпи Птица Охота началась (код кольца фей A K S рядом). Из сундука Ранца можно взять несколько мехов огра.

Этот предмет также необходим для получения различных головных уборов Chompy Bird, раздела квеста Recipe for Disaster, Mourning’s End Part I и дневника западных провинций.

Сильфон сначала заполняется тремя партиями болотного газа с болота на западе. Затем их используют на болотных жабах, найденных поблизости, чтобы произвести раздутых жаб. Одновременно в вашем инвентаре можно носить только три жабы, а на землю можно положить больше трех. Теперь выведенную из строя раздутую жабу можно поместить где угодно в области огра, чтобы попытаться привлечь птицу Чомпи.

При заполнении мехов ваш персонаж попытается автоматически заполнить все мехи в вашем инвентаре.

Охота на большую чомпи-птицу — OSRS Wiki

Охота на большую червячную птицу — это квест, в котором вы помогаете людоеду Ранцу поймать чокнутую птицу, чтобы он мог накормить своих детей.

{«requirements»: «* [[File: Fletching icon.png | 21x21px | link = Fletching | alt = Fletching]] 5 [[Fletching]] ^{(повышается)} \ n * [[File: Cooking icon.png | 21x21px | link = Cooking | alt = Cooking]] 30 [[Cooking]] ^{(с возможностью повышения)} \ n * [[Файл: значок дальнего боя.png | 21x21px | link = Ranged | alt = Ranged]] 30 [[Ranged]] ^{( unboostable)} \ n * Способность защищаться от 64 [[волков]] и 53 [[ogre]] уровней »,« desc »:« Огр Ранц должен накормить своих требовательных детей, Файси и Багов. , поэтому он хочет пойти на охоту на Большую Чомпи Птицу. Проблема в том, что когда дело доходит до изготовления стрел огров, у него все пальцы рук. \ N \ nМожет ли кто-нибудь помочь ему? »,« Сложность »:« Средний »,« убивает »:« * [[Волк | Волки]] » (уровень 64) » (необязательно) «,» name «:» Охота на Большую Чомпи Птицу «,» start «:» Поговорите с [[Ранцем]], далеко к востоку от [[Feldip Hills]] «.»,» length «:» Short «,» items «:» * Любой [[ax]], который вы можете использовать ([[Blessed ax]] не работает) \ n * [[Feather]] s (100 to be безопасно; цветные перья из [[File: Hunter icon.png | 21x21px | link = Hunter | alt = Hunter]] [[Hunter]] работа) \ n * A [[нож]] \ n * A [[молоток]] \ n * A [[долото]] \ n * 4 [[волчьи кости]] (можно получить с 64 уровня [[волки]] во время квеста или с 14 уровня [[волки]] в [[Цитадели безопасности] ]]) \ n * A [[капуста]] (можно получить во время квеста, капуста Дрейнор не подойдет) \ n * A [[помидор]] (можно получить во время квеста) \ n * An [[лук ]] (можно получить во время квеста) \ n * A [[картофель]] (можно получить во время квеста) \ n * [[листья Equa]] (можно получить во время квеста) \ n * [[Doogle листья]] (можно получить во время квеста) «}

Начальная точка квеста.

Поговорите с Ранцем; он расположен к юго-востоку от Гу’Танота. Некоторые способы добраться до него включают использование планера гнома (только после завершения One Small Favor), обмен на телепорт Feldip Hills с другими игроками, поиск группы мини-игр в кошмарной зоне или систему колец фей ( A K S ). Ранц голоден и хочет, чтобы вы помогли ему сделать стрелы для его необычайно большого лука, чтобы он мог охотиться на чокнутую птицу.

Как и любой стреле, стрелам огра нужны перья, древко и наконечник.

Примечание: Вы должны делать стрелы огра с нуля; в противном случае Ранц их не примет.

Изготовление наконечников стрел [править | править источник]

Вам нужно начать квест, прежде чем вы сможете делать наконечники стрел.

Убейте нескольких волков (уровень 64) в кратере к юго-западу от Ранца, чтобы получить кости волка. (Можно найти в сейфе возле «Корней» на северо-востоке от болота.)
Используйте долото по волчьим костям, чтобы сделать наконечники стрел.

Примечание: При долблении волчьих костей вы получаете случайное количество наконечников стрел (примерно 2-6).

Изготовление валов [править | править источник]

Срубите несколько деревьев Эчи поблизости, чтобы получить бревна дерева Эчи (вам понадобится около 5 бревен — самому Ранцу нужно 6 стрел, и вы, вероятно, захотите несколько своих собственных).
Используйте нож на бревнах, чтобы сделать древки для стрел.

Делаем стрелки [править | править источник]

Пещера [править | править источник]

Вернитесь к Ранцу и отдайте ему стрелы.Затем он расскажет вам о болотных жабах, с которыми любят играть его дети.
Задайте Ранцу все перечисленные вопросы, иначе вы не сможете открыть сундук позже.
Войдите в пещеру к северу от Ранца.
Поговорите с детьми Ранца в пещере. Они сообщат вам, что Ранц запер их мехи огров в сундуке (оставьте мехи, если вы планируете выполнить Часть I конца Скорби и / или Рецепт катастрофы). Сундук закрыт и утяжелен большим камнем.

Попытка открыть сундук. Неудачные попытки снизят вашу Силу на 1.
Обыщите сундук, чтобы найти мехи (не забудьте обыскать его сразу, иначе он может снова заблокироваться).

Надувные жабы [править | править источник]

Наполнение мехов и использование его на жабах.

Возвращайтесь на юго-запад Ранца, где вы нашли волков. Они окружают болото. (см. первое изображение прохождения.)
Используйте мехи на болотных пузырях в болоте, в южной части болотного пруда.Вы делаете три выстрела из газонаполненного сильфона, прежде чем его нужно будет снова заполнить. (Болотные пузыри также можно найти в подземелье Yanille Agility рядом с ядовитыми пауками.)
Снова используйте мехи на жабе, чтобы получить раздутую жабу, вы поймаете ее и положите в свой инвентарь. Возьми трех жаб. Вы можете нести максимум три раздутых жабы; надувание большего количества просто заменит одну жабу в вашем инвентаре.

Чомпи и охота [править | править источник]

Вернитесь к Ранцу и поговорите с ним.Он покажет вам, где нужно разместить жаб, чтобы выманить острых птиц.

Бросьте ОДНУ жабу на место (ее отметит желтая мигающая стрелка), затем подойдите ближе к Ранцу. Не стойте слишком близко к приманке, но убедитесь, что она находится в пределах видимости. На удачной приманке появится чавкающая птичка. Иногда приманка будет неудачной, и приманка исчезнет; если это произойдет, бросьте еще одну жабу. Ранц сделает выстрел, но промахнется. Он будет жаловаться, что стрелы не летят прямо.
Поговорите с Ранцем и предложите помочь ему выстрелить. Он согласится и даст вам свой огровский лук. (Если вы быстро достанете лук, уже порожденную червячную птицу можно убить. Лук людоеда или лук компа используются во время Рецепта катастрофы, поэтому не забудьте придерживаться любого из них, если планируете выполнить этот квест).
Вернитесь на поляну и поместите еще одну жабу (она не обязательно должна быть на той плитке, которая была указана вначале).
Используйте лук и стрелы, и когда появится птица, стреляйте в нее.Если птица не появляется или улетает, прежде чем вы сможете ее убить, продолжайте размещать раздутых жаб, чтобы заманить Chompies обратно.
Как только вы убьете Чомпи, ощипните тушу и отнесите сырое мясо обратно Ранцу. Теперь он хочет, чтобы вы его тоже приготовили. (Примечание: ВЫ ДОЛЖНЫ УБИТЬ ЧОМПИ САМОСТОЯТЕЛЬНО. Вы не можете купить сырое мясо.)

Приготовление жевательной птицы [править | править источник]

Ранц назовет особый ингредиент, из которого он хочет приготовить птицу.Он также посоветует вам спросить детей, чем бы они хотели приправить птицу.

Отправляйтесь в пещеру и спросите каждого из двух детей-огров, чем они хотят приправить Чомпи. Всего вам понадобится три разных ингредиента, но только одна птица.

То, что огры хотят от Chompy, различается от игрока к игроку, но вот краткий список того, где все это взять.
- Лук: Немного к юго-западу от того места, где вы нашли помидор, есть костер.Рядом с помидором растет лук. Щелкните правой кнопкой мыши по травянистым побегам и выберите их. Если вместо лука вы получите луковое семя, возьмите другой побег.
- Дугл уходит: На запад, по пути к планеру.
- Equa leaves: Вы можете получить это к юго-востоку от Ранца.
- Помидор: К западу-юго-западу от Ранца, недалеко от огров. На табурете.
- Картофель: Немного к юго-востоку от Ранца (та же территория, что и листья эква). Необходимо собирать с картофельного растения.
- Капуста: К юго-западу от Ранца, к северу от помидоров и лука.
Используйте птицу на вертеле к северу от Ранца, держа в руках все три ингредиента. Подарите Ранцу его вкусную, приправленную жареную птицу.

Когда Ранц промахивается по птице, он винит в этом «стрелы», а не «колющих».
