Соединительная арматура для трубопроводов

ООО «Стальные технологии» на выгодных условиях осуществляет поставки соединительной арматуры из нержавеющей стали для пищевой, химической, фармацевтической и нефтегазовой промышленности. Одно из наших преимуществ – наиболее широкий ассортимент продукции, в чем вы можете убедиться сами, изучив данный раздел каталога.

В нем представлены и Вы можете купить штуцеры, муфты, фланцы, гайки, клампы, а также другие виды арматуры высочайшего качества, гарантирующие максимальную герметичность соединения и чистоту технологического процесса. Они надежны, изготавливаются из современных материалов с высочайшей степенью точности и проходят строгий контроль качества.

Штуцеры и гайки

Штуцеры из нержавеющей стали – соединительная арматура, предназначенная для создания надежных резьбовых и резьбовых соединений труб, емкостей, вентилей и других элементов. У нас вы можете по выгодной стоимости купить штуцеры для стальных труб, а также гайки (глухие и накидные) различного диаметра и прокладки к ним.

Муфты, молочные муфты, резьбовые соединения

В нашем каталоге соединительная арматура трубопроводов представлена в широчайшем ассортименте. У нас вы можете подобрать и купить муфты, фланцы приварные из нержавеющей стали, шланговые надставки, переходники для соединения труб различного диаметра (для стальных труб и для пищевых рукавов), а также различные виды уплотнений для фланцевых соединений. Муфта соединительная – наиболее распространенный вид фитингов. Она предназначена для соединения между собой двух металлических труб одинакового или неодинакового диаметра через редукционные элементы, без изменения направления потока. Основная функция данного фитинга – обеспечивать надежное соединение в системе трубопровода.

Клампы, гаролла-соединения

Клампы – это один из видов быстроразборной соединительной арматуры, используемой в пищевой промышленности. Клампы получили широкое распространения благодаря тому, что позволяют быстро и удобно создавать надежные герметичные соединения. Их легко собирать и так же легко разобрать в случае необходимости. Они не могут выдержать столь высокие давления, как фланцевое соединение, однако клампы являются незаменимыми на участках, нуждающихся в частой сборке-разборке. В нашем каталоге вы найдете обоймы, шланговые надставки, глухие гороллы, а также уплотнения и полноценные комплекты. Фитинги выполнены из качественных сплавов, устойчивых к коррозии.

Вся соединительная арматура пищевая выполнена с высокой степенью точности, имеет гладкую поверхность без каких-либо дефектов, что является гарантией создания надежных и гигиеничныхсоединений. Высокая устойчивость к коррозии, обеспечиваемая использованием современных качественных сплавов, — гарантия продолжительного срока службы.

Сотрудничая с нами, вы получаете не только качество по адекватной стоимости, но и квалифицированную информационную поддержку, а также помощь в выборе, в случае необходимости.

МЫ ПРЕДЛАГАЕМ:

• выгодные цены и гибкую систему скидок, зависящую от объема заказа;
• оперативные сроки исполнения заказа;
• привлекательные условия для постоянных заказчиков;
• доставку товаров в любой регион России;

Соединительная арматура пищевая из нержавеющей стали, которую вы можете найти в нашем каталоге, позволит вам произвести качественную модернизацию или доукомплектование производства с целью повышения качества и объемов выпускаемой продукции.

Если у вас возникнут какие-либо вопросы, касающиеся реализуемых нами товаров или условий приобретений, — свяжитесь с нашими менеджерами по телефонам или задайте вопрос онлайн-оператору.

классификация запорной арматуры, маркировка, обозначения

Содержание:

Трубопроводная сеть независимо от назначения является серьезной инженерной конструкцией. Каждой детали в этой системе отводится определенная функция: качество и безопасность конструкции, а также ее бесперебойная работа. Однако помимо труб магистраль имеет различную арматуру.

Эти элементы имеют разную конструкцию, которая зависит от сложности детали, материала ее изготовления, вида и назначения, деталь может быть стальной, чугунной, латунной или пластиковой, поэтому и применяется для систем, выполненных из аналогичных материалов. Классификация и виды арматуры трубопроводов помогает разобраться с вопросом, что представляют собой эти детали.

Описание и классификация деталей

По трубопроводу направляется поток веществ, имеющих разное состояние: жидкое, газообразное или порошкообразное. Кроме того рабочая среда может иметь различное давление, температуру, мощность и физико-химическое состояние. Арматура трубопроводная представляет собой механизм, который изменяет сечение трубопровода для организации движения рабочей среды. С помощью этого элемента системы поток веществ регулируется, отключается, смешивается, сбрасывается или распределяется по нужным направлениям.

Элементы для трубопроводов классифицируется по нескольким критериям:

Функциональное назначение

В зависимости от выполняемой функции изделие может быть следующих видов:

• Запорная. При закрытии крана, вентиля или задвижки полностью прекращается движение рабочей среды. Запорная арматура позволяет веществу двигаться без ограничения при открытии соответствующих механизмов. Необходимость открытия или закрытия движения потока по трубопроводу чаще всего возникает по техническим причинам. Классификация видов запорной арматуры для трубопроводов также включает  элементы, предназначенные для спуска вещества из емкости или поступления его в контрольно-измерительные приборы (подробнее: «Какая запорная арматура для трубопроводов есть на рынке и какую лучше использовать»).
• Регулирующая. С помощью различных вентилей, конденсатоотводчиков и клапанов можно регулировать температуру, давление, напор или уровень рабочей среды. Регулирующие механизмы позволяют контролировать расход транспортируемого вещества. Предохранительная. При значительном  повышении давления транспортируемых веществ автоматически срабатывают предохранительные клапаны или мембранные предохранители. В результате сбрасывается избыток рабочей среды.
• Защитная. В случае непредвиденного изменения параметров транспортируемых веществ отключается оборудование или участок магистрали, а также блокируется обратный ток рабочей среды. В результате основная магистраль и механизмы остаются защищенными. В качестве защитной арматуры используются пневмозадвижки, обратные и отсечные клапаны.
• Фазоразделительная. Такая арматура делит вещества, которые имеют разную фазу состояния. Например, отделение конденсата, масел, газов или воздуха.
• Распределительно-смесительная. С помощью специальных кранов или клапанов потоку рабочей среды задается определенное направление. А с помощью смесителей несколько потоков соединяются в один.
• Контрольная. Сюда относятся датчики уровня и пробко-спускные краны, которые контролируют уровень транспортируемого вещества и его движение.

Способы управления

По типу управления определяется два вида арматуры:

• Автоматическая. Такие механизмы приводятся в действие автономно без участия человеческого фактора.
• Ручная. Для приведения в действие такого механизма необходимо выполнить некоторые манипуляции руками или с помощью привода. Большинство видов арматуры для труб, имеющих диаметр менее 40 см, управляется с помощью ручного привода. Такие действия протекают очень медленно и требуют огромных физических затрат.

Способы соединения с трубопроводом

Соединение арматуры и трубопровода может выполняться несколькими способами:

• Муфтовое соединение. Для такого способа используют муфты с внутренней резьбой. Способ можно применять на изделиях из металлопластика, полиэтилена и полипропилена. Диаметр трубы для муфтового соединения не должен превышать 8 см, а давление рабочей среды – 10 атмосфер.
• Фланцевое соединение. Для такого соединения используется болтовая стяжка. Это позволяет неоднократно выполнять сборку и разбор соединения для очистки арматуры или для ремонтных работ. Болтовые крепления требуют периодического осмотра, так как имеют свойство ослабевать в процессе эксплуатации.
• Соединение под приварку. Стыковка деталей с помощью сварки в раструб или встык считается самой надежной и герметичной, поэтому используется на трубопроводах, транспортирующих опасные вещества.
• Цапковое соединение. Мелкие детали, работающие в условиях высокого давления, соединяются с помощью патрубков с наружной резьбой.
• Штуцерное соединение. Трубопроводы, элементы для которых имеют диаметр менее 15 мм, соединяются с помощью штуцера.

Способ герметизации

Герметизация механизмов выполняется несколькими способами:

• Сальниковое уплотнение достигается с помощью сальниковой набивки, которая представляет собой волокна асбеста или пеньки, пропитанные герметиком.
• Мембранная герметизация достигается за счет мембраны, уложенной между крышкой и корпусом арматуры.
• Сильфонная герметизация предполагает использование сильфонной сборки для уплотнения подвижных элементов.
• Шланговая герметизация требует наличия в конструкции эластичного шланга, который при зажиме надежно отсекает поток.

Область использования

Арматура трубопроводная может использоваться на разных магистралях.

В связи с этим различают следующие ее виды:

• Специальную арматуру производят по конкретному заказу для выполнения специализированных задач. Такая деталь находит применение при лабораторных исследованиях и испытаниях, в оборонном комплексе и на АЭС.
• Механизм общего назначения выпускается сериями, используется в промышленности, жилищно-коммунальном хозяйстве и других отраслях (прочитайте также: «Какая бывает промышленная трубопроводная арматура – виды и характеристики»).
• Пароводяные изделия применяются на трубопроводах, работающих с водой.
• Газовая арматура необходима для систем газоснабжения, которым предъявляются высокие требования пожарной безопасности. Имеет надежное плотное соединение элементов.
• Нефтяная — устанавливается на трубопроводы, транспортирующие нефть и продукты ее переработки. Изделия достаточно устойчивы к агрессивной среде.
• Химическая — производится из материалов, устойчивых к окислению. Изделия предназначены для трубопроводов с агрессивными транспортируемыми веществами, относящихся к химической промышленности.
• Энергетическая трубопроводная — применяется на энергетических котлах, установках и турбинах, рабочая среда которых имеет повышенное давление (300 атмосфер) и высокую температуру пара (500⁰С).
• Судовые изделия находит применение в судостроении и морских сооружениях, которые работают в суровых морских условиях.
• Резервуарные детали монтируются на емкости для необходимого сброса транспортируемых веществ.

Способ перемещения рабочего механизма

В зависимости от способа перемещения рабочего механизма выделяют следующие виды арматуры для трубопроводов:

• Краны – запирающие элементы с телом вращения, перемещение которого осуществляется движением вокруг своей оси. Может располагаться произвольно по отношению к направлению потока.
• Задвижки – элементы, которые регулируют или запирают направление потока, перемещаясь поперек основного потока.
• Затворы или заслонки – элементы, выполненные в виде диска, который может вращаться вокруг своей оси перпендикулярно или под углом к потоку.
• Вентили – детали, у которых запирающие и регулирующие элементы посажены на шпиндель. При их возвратно-поступательном движении параллельно потоку перекрывается сечение в горизонтальной плоскости. Рабочая среда для такой арматуры может быть жидкой или газообразной. Вентили бывают клапанными и шаровыми.

Условное давление рабочей среды

По условному давлению арматура делится на несколько видов:

• Вакуумная — необходима для изоляции вакуумной камеры или ее части от системы откачки.
• Арматура абсолютного давления применяется на оборудовании с целью измерения давления до 0,1 МПа.
• Детали малого давления, менее 1,6 МПа, используются на металлопластиковых, полиэтиленовых и полипропиленовых водопроводах бытового назначения.
• Арматура среднего давления, менее 10 МПа.
• Изделия высокого давления, меньше 100 МПа.
• Механизм сверхвысокого давления, свыше 100 МПа.

Рабочая температура

В зависимости от температуры транспортируемого вещества арматура делится на следующие виды:

• Криогенная – для работы при температуре ниже -150⁰С.
• Арматура холодильного оборудования – для температуры от -60 до -150⁰С.
• Низкой температуры – от -20 до -60⁰С.
• Средней температуры – не более 400⁰С.
• Высокой температуры – в пределах 600⁰С.
• Жаростойкая арматура может работать в среде, температура которой выше 600⁰С.

Фланцевая арматура для трубопроводов

Фланцы на арматурной конструкции играют роль элементов крепления, которые представляют собой металлические плоские кольца или диски с просверленными по периметру отверстиями.

Болты или шпильки вставляются в эти отверстия и затягиваются, при этом образуется достаточно прочное соединение. Фланцевая арматура представлена различными видами трубопроводных изделий, имеющих подобное соединение. Предназначена для установок, в которых давление и температура рабочей среды имеет широкий диапазон.

Фланцевое соединение позволяет многократно разбирать и собирать арматуру для ревизии или ремонта. Арматурные фланцы имеют конструкцию и размеры, соответствующие требованиям ГОСТ. Фланцы, которые являются частью арматуры, могут быть отлиты из чугуна или стали. Для соединения на трубе приваривают фланец из аналогичного материала.

Детали фланцевого типа используются для трубных изделий, диаметр которых превышает 5 см. Такие элементы соединения имеют значительный вес и большие габариты. Изделия не боятся перепадов давления и выдерживают температуру до 400⁰С. Фланцевая арматура может располагаться в любом положении.

Соединительная трубопроводная арматура

При монтаже трубопровода может возникнуть ситуация, когда необходимо соединить трубы из отличающихся материалов, имеющих разный диаметр или встроить фланцевый элемент на важном участке, где может произойти авария. На этот случай существует соединительная арматура в виде фланцевых адаптеров, хомутов, заглушек, крестовин и тройников. В конструкции этих деталей отсутствует запорно-регулирующий механизм.

Используя такие виды трубопроводной арматуры, можно в короткие сроки выполнить монтаж системы, заменить детали, провести ревизию или ремонт трубопровода. Способ стыковки соединительной арматуры с трубой выбирается в зависимости от вида трубы и ее назначения. Металлопластиковые изделия соединяют обжимным способом, полипропиленовые – методом сваривания.

В обоих случаях получается надежное, герметичное соединение. Соединительная арматура выпускается диаметром 25-2020 мм и может использоваться на трубопроводах, в которых давление рабочей среды варьируется в пределах 1-4 МПа. Для изготовления деталей может использоваться сталь, чугун или пластик. Готовые изделия имеют резьбовой, фланцевый или обжимной тип стыковки.

Трубопроводная арматура из нержавеющей стали

Особо стоит отметить соединительную трубопроводную арматуру из нержавеющей стали. Такие элементы отличаются прочностью, устойчивостью к коррозии, износу. Они могут работать в агрессивной среде и при различной температуре. Все эти свойства позволяют использовать детали в различных отраслях промышленности, включая АЭС.

Нержавеющая сталь позволяет получить совершенно другие изделия, которые не вступают в реакцию с транспортируемыми веществами. Это особенно важно для деталей, которые устанавливаются на трубопроводы пищевой промышленности. Чистота материала с экологической стороны дает возможность включать нержавеющую арматуру в трубопроводы, транспортирующие чистую воду, молоко и алкогольную продукцию.

Не исключается возможность применения элементов из нержавеющей стали в системах бытового назначения.

Арматура для трубопроводов на АЭС

Атомные электростанции относятся к производствам повышенной опасности. Поэтому оборудование на объектах должно функционировать с особой точностью.

К монтажу механизмов на АЭС предъявляются особые требования:

• Детали устанавливают таким образом, чтобы направление рабочей среды совпадало с указательной стрелкой на корпусе.
• Арматура применяется в строгом соответствии назначению.
• Любой узел системы должен иметь зону свободного доступа.
• Арматуру высоких температур необходимо закрывать теплоизолирующей конструкцией съемно-разборного типа.

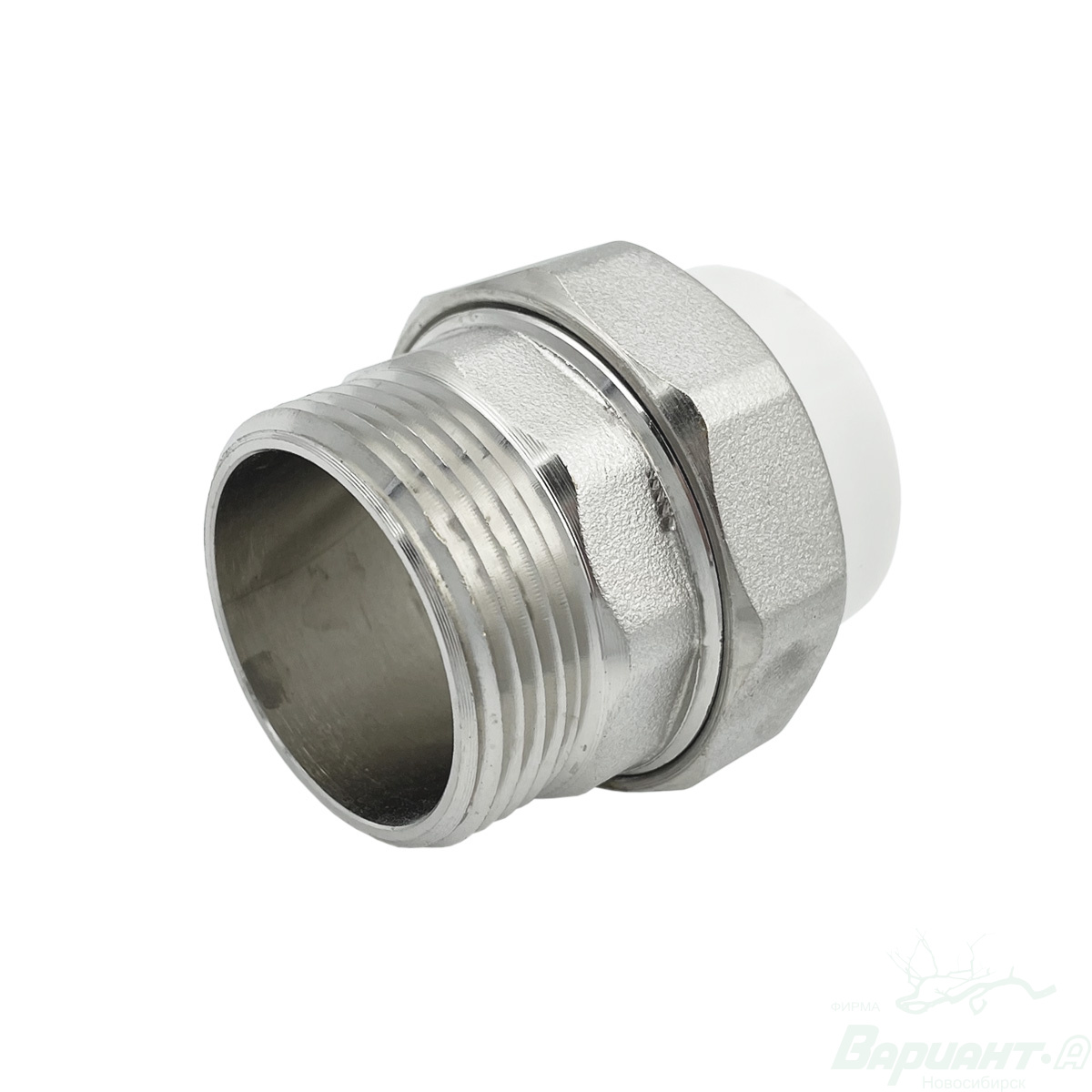

Элементы для металлопластиковых трубопроводов

На трубопроводах из металлопластика арматура играет роль регулятора потока рабочей среды при разводке труб к различным приборам. Это могут быть разные виды кранов, вентилей, клапанов, смесителей, которые могут работать при температуре не выше 95⁰С и давлении до 16 атмосфер.

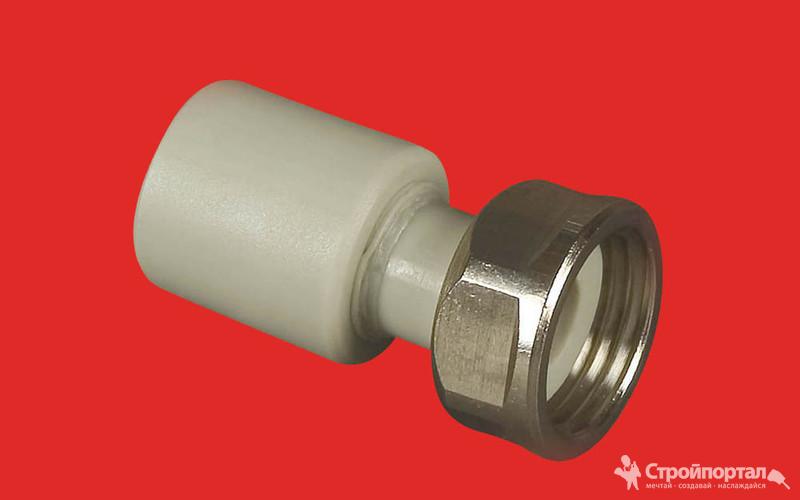

Арматура для труб из полиэтилена

На ПЭТ трубы устанавливаются детали из аналогичного материала или из латуни. Такие краны, вентили и заслонки могут работать при температуре до 80⁰С и давлении меньше 16 атмосфер. Соединение полиэтиленовой арматуры с основным трубопроводом выполняется сварным методом, в результате которого получается надежный и герметичный стык.

Аналогичными свойствами обладает арматура для труб из ПВХ.

Маркировка трубопроводной арматуры

На каждой детали указана маркировка трубопроводной арматуры, в которой указаны ее основные параметры: вид арматуры, материал для ее изготовления, конструктивное исполнение и много другое.

Все обозначения собраны в единый каталог, который закреплен ГОСТ.

Каждый вид трубопроводной арматуры разрабатываются для определенной цели, чтобы обеспечить бесперебойное и безопасное функционирование систем разного назначения, принадлежащих всем сферам деятельности.  Обозначение трубопроводной арматуры помогает сделать правильный выбор этих деталей.

Соединительные детали трубопроводов и трубопроводная арматура ФЕРРУМ ТРЕЙД

Соединительные детали трубопровода применяются в газо- и нефтепроводах, сталелитейной, металлургической, судостроительной, автомобилестроительной промышленности, а также для теплоснабжения и градостроения: водосборные и гидроэнергетические сооружения, транспорт и насосные станции, распределительные и оросительные системы, переработка воды и водоподготовка, станции очистки сточных вод, системы регулирования.

Отличаются соединительные детали трубопровода своими видами и предназначением:

Бочата

Стальные бочата с цинковым покрытием и без покрытия с цилиндрической резьбой являются соединительной частью для трубопроводов и изготовляются согласно ГОСТ 8965-75 из труб по ГОСТ 3262-75 и ГОСТ 10704-91.

Сортамент бочат должен соответствовать ГОСТ 8969-75.

Стальные бочата изготовляют из стали марок по ГОСТ 380 и ГОСТ 1050.

Бочата служат для соединения водогазопроводных труб с применением уплотнителя, в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.) при температуре проводимой среды не выше 175 °С и давлении Р = 1,6 МПа.

Кресты переходные

Кресты переходные из ковкого чугуна с цилиндрической резьбой являются соединительной частью для трубопроводов и изготовляются согласно ГОСТ 8944-75.

Сортамент крестов должен соответствовать ГОСТ 8952-75.

Кресты переходные изготовляют из чугунных отливок по ГОСТ 1215-79.

Муфты компенсирующие

Муфты компенсирующие из ковкого чугуна с цилиндрической резьбой являются соединительной частью для трубопроводов и изготовляются согласно ГОСТ 8944-75.

Сортамент муфт должен соответствовать ГОСТ 8956-75.

Муфты компенсирующие изготовляют из чугунных отливок по ГОСТ 1215-79.

Отводы крутоизогнутые

Отводы крутоизогнутые изготовляются из труб ГОСТ 8731, 8733, ГОСТ 550-75, ТУ-14-3-1652(5), 14-3-1745(6), 14-3-190(8), 14-3-420(7), 14-3-1128(9) согласно ГОСТ 17380-01.

Сортамент отводов должен соответствовать ГОСТ 17375-03.

Отводы классифицируют по типам, исполнению, условиям приемки и маркам стали.

Отводы ГОСТ 17375-03 относятся к типу 3Д, имеют 2 исполнения. Их применяют для трубопроводов различного назначения, включая подконтрольные органам надзора, при Ру до 16,0 МПа и температуре от −70 °С до +450 °С.

Изготовляются отводы из труб методом штамповки или протяжки по рогообразному сердечнику.

Сгоны

Стальные сгоны с цинковым покрытием и без покрытия с цилиндрической резьбой являются соединительной частью для трубопроводов и изготовляются согласно ГОСТ 8965-75 из труб по ГОСТ 3262-75 и ГОСТ 10704-91.

Сортамент сгонов должен соответствовать ГОСТ 8969-75.

Стальные сгоны изготовляют из стали марок по ГОСТ 380 и ГОСТ 1050.

Сгоны служат для соединения водогазопроводных труб с применением уплотнителя, в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.) при температуре проводимой среды не выше 175°С и давлении Р = 1,6 МПа.

Тройники прямые и переходные

Тройники прямые и переходные из ковкого чугуна с цилиндрической резьбой являются соединительной частью для трубопроводов и изготовляются согласно ГОСТ 8944-75.

Сортамент тройников должен соответствовать:

Тройники изготовляют из чугунных отливок по ГОСТ 1215-79.

Угольники проходные и переходные

Угольники проходные и переходные из ковкого чугуна с цилиндрической резьбой являются соединительной частью для трубопроводов и изготовляются согласно ГОСТ 8944-75.

Сортамент угольников должен соответствовать:

Угольники изготовляют из чугунных отливок по ГОСТ 1215-79.

Фланцы стальные

• фланцы стальные плоские приварные;
• фланцы стальные приварные встык.

Фланцы стальные плоские приварные изготовляют согласно ГОСТ 12816-80.

Сортамент фланцев должен соответствовать ГОСТ 12820-80.

Фланцы изготовляются с уплотнительными поверхностями и присоединительными размерами по ГОСТ 12815-80.

Плоские приварные фланцы используют для арматуры, соединительных частей, машин, приборов, аппаратов, резервуаров и трубопроводов на условное давление Ру от 0,1 до 2,5 МПа и температуру рабочей среды от −70°С до 450°С.

Плоские фланцы изготовляют из полосового проката ковкой, штамповкой, гибкой или другими методами с последующей сваркой стыка.

Фланцы стальные приварные встык изготовляют согласно ГОСТ 12816-80.

Сортамент фланцев должен соответствовать ГОСТ 12821-80.

Фланцы изготовляются с уплотнительными поверхностями и присоединительными размерами по ГОСТ 12815-80.

Приварные встык фланцы используют для арматуры, соединительных частей, машин, приборов, аппаратов, резервуаров и трубопроводов на условное давление Ру от 0,1 до 20 МПа и температуру рабочей среды от −253°С до 600°С.

Приварные встык фланцы изготовляют из полосового проката ковкой, штамповкой, гибкой или другими методами с последующей сваркой стыка.

Футорки

Футорки из ковкого чугуна с цилиндрической резьбой являются соединительной частью для трубопроводов и изготовляются согласно ГОСТ 8944-75.

Сортамент футорок должен соответствовать ГОСТ 8960-75.

Футорки изготовляют из чугунных отливок по ГОСТ 1215-79.

Данный вид продукции имеется в наличии на нашем складе в Иркутске. Чтобы узнать актуальную цену, обращайтесь +7 (3952) 500-650.

Трубопроводная арматура — устройство предназначенное для управления (отключения, регулирования, распределения) потоками рабочих сред путём изменения площади проходного сечения, иными словами —это различного рода вентили, клапаны и т. п.

По функциональности разделяют трубопроводную арматуру на запорную трубопроводную арматуру (предназначена для перекрытия рабочей среды), регулирующую трубопроводную арматуру (предназначена для регулирования параметров рабочей среды путем изменения пропускного расхода), защитную трубопроводную арматуру (предназначена для защиты трубопровода от аварийных изменений рабочей среды путем отключения обслуживаемого участка трубопровода), предохранительную трубопроводную арматуру(предназначена для контроля давления путем сброса излишка рабочей среды), распределительно-смесительную трубопроводную арматуру (предназначена для распределения потоков и для их смешивания) и фазоразделительную трубопроводную арматуру(предназначена для разделения рабочих сред в разных состояниях, как, например конденсатоотводчик, который удаляет конденсат и не пропускает перегретый пар).

Трубопроводная опора — конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Такие опоры служат для получения от трубопровода нагрузок и передачи их на строительные конструкции и устранения вибраций.

В наш каталог входит обширный диапазон различного рода трубопроводной арматуры:

• опоры для трубопроводов;
• отводы;
• опоры магистральных трубопроводов;
• скользящие опоры для трубопроводов;
• запорные трубопроводные арматуры;
• концентрические переходы;
• соединительные детали трубопроводов;
• заглушки;
• тройники;
• фланцы.

Трубопроводная арматура. ГОСТы

•  ГОСТ 1215-79. Отливки из ковкого чугуна (общие технические условия).
•  ГОСТ 12815-80. Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20 МПа (от 1 до 200 кгс/см²) (типы. Присоединительные размеры и размеры уплотнительных поверхностей).
•  ГОСТ 12816-80. Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20 МПа (от 1 до 200 кгс/см²) (общие технические условия).
•  ГОСТ 12820-80. Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см²) (конструкция и размеры).
•  ГОСТ 12821-80. Фланцы стальные плоские приварные на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²) (конструкция и размеры).
•  ГОСТ 17375-2001. Отводы крутоизогнутые типа 3D (R = 1.5DN) (конструкция).
•  ГОСТ 17380-83. Детали трубопроводов стальные бесшовные приварные на Ру?10Мпа(?100 кгс/см²) (технические условия).
•  ГОСТ 8944-75. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов (технические требования).
•  ГОСТ 8946-75. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Угольники проходные (основные размеры).
•  ГОСТ 8947-75. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Угольники переходные (основные размеры).
•  ГОСТ 8948-75. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Тройники прямые (основные размеры).
•  ГОСТ 8949-75. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Тройники переходные (основные размеры).
•  ГОСТ 8952-75. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Кресты переходные (основные размеры).
•  ГОСТ 8956-75. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты компенсирующие (основные размеры).
•  ГОСТ 8960-75. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Футорки (основные размеры).
•  ГОСТ 8965-75. Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6 Мпа.
•  ГОСТ 8969-75. Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6 Мпа. Сгоны (основные размеры).

Компания «Феррум трейд» работает в Иркутске, Ангарске, Братске, Улан-Удэ, Чите, Якутске, Нерюнгри, Хабаровске, Благовещенске, Комсомольске-на-Амуре, Магадане, Владивостоке, Находке, Петропавловске-Камчатском по неприлично низким ценам. Более того, мы доставим ваши трубопроводные детали туда, куда вам нужно.

Муфта соединительная для арматуры

Монтаж современных инженерных систем – это технологически сложный процесс, в ходе которого используются различные типы инструментов и конструкционных элементов.

Например, при монтаже трубопровода используется муфта соединительная для арматуры. Ее основное предназначение – это обеспечение надежного и долговечного соединения элементов конструкции трубопровода между собой. При ее использовании не нарушается герметичность системы, ее можно активно использовать без необходимости ремонта.

Особенности соединительных муфт

Представленные изделия могут использоваться как для монолитных, так и разборных трубопроводов. В первом случае подходит изделие, для которого применяется клееное или сварное соединение, а во втором – резьбовое.  Обратите на данное условие внимание, когда захотите купить эти устройства.

Металлические системы гораздо чаще нуждаются в использовании соединительных муфт для арматуры, так без них он его просто-напросто невозможно собрать. Трубопровод собирается из мерных отрезков, чья максимальная длина равняется не более двенадцати метров. Резьбовые муфты удобны тем, что они обеспечивают не только быстрый монтаж, но, при необходимости – и демонтаж конструкции, даже довольно объемной.

Во время установки резьбовой соединительной муфты на арматуру выполняются несложные технологические операции – накручивание на сгоны труб контргаек, вкручивание трубы в муфту, использование дополнительных уплотняющих материалов (пакля, льняная лента), крепление контргайки. Точное выполнение всех технологических операций является залогом того, что соединение будет прочным, герметичным, и можно рассчитывать на его длительную активную эксплуатацию.

Как купить соединительную муфту

Лучшие соединительные муфты на отечественном рынке представлены в нашем интернет магазине. Вам не надо тратить время на посещение магазинов розничной торговли в поиске нужного изделия, потому что они имеются в свободном доступе в нашем каталоге. Цена продукции различается в зависимости от фирмы производителя, наши менеджеры помогут вам выбрать наиболее подходящий вам вариант. С нашими соединительными муфтами инженерные системы прослужат долго, и без единой поломки.

Соединительная арматура мобильных трубопроводов

Мобильные трубопроводы нашего
производства комплектуются
несколькими видами быстроразъёмных соединений. Исходя
из задач эксплуатации и назначения трубопровода, используются соединительные
муфты стандартных типов
или соединительная арматура собственной разработки:

• Муфты Шторца и гайки Богданова  используются для
  нетребовательных к
  высоким давлениям
  мобильным трубопроводам.
  Эти соединения отличаются доступной стоимостью,
  надежностью, простотой
  эксплуатации, неприхотливостью
  к загрязнениям. Чаще всего  применяются
  для комплектации противопожарных рукавов,
  что доказывает их функциональную
  востребованность;
• Соединения Camlock
  позволяют в
  короткие сроки
  и без применения дополнительных
  ключей создать герметичное соединение,
  отлично защищающее
  от протечек;
• СРТ муфты предназначены для трубопроводов
  высокого давления
  и требуют дополнительного времени
  для соединения рабочих
  частей. За
  счет прочности конструкции из
  нержавеющей стали,
  СРТ муфты выдерживают высокие
  рабочие нагрузки и надежны при работе в суровых климатических условиях,
  например на производствах нефтегазодобывающего комплекса;
• Для специальных трубопроводов в
  сфере добычи и транспортировки нефти,
  ГСМ, опасных жидкостей под
  большими давлениями
  мы рекомендуем соединительные муфты собственной разработки. Они
  удовлетворяют два
  основных требования
  к специальным трубопроводам:
  надежность при
  высоких давлениях
  и быстрота соединения.

При стыковке мобильного трубопровода
с другими трубопроводными сетями
или оборудованием используется переходная
арматура различных типов. При необходимости, на
конечных сегментах трубопровода инсталлируется
соединительная арматура нестандартного
типа. Все быстроразъемные соединения
испытаны в составе мобильных трубопроводов
на основе плоскосворачиваемых полиуретановых
рукавов.

Ремонтно-соединительная арматура.Ремонтная арматура.Соединительная арматура.

Главная
\
Ремонтно-соединительная арматура

Ремонтно-соединительная арматура – это разновидность трубопроводной арматуры, которая предназначена для соединения или ремонта отдельных участков и элементов трубопровода. Применяется ремонтно-соединительная арматура в случае возникновения ситуации, при которой ремонтные работы или монтаж трубопроводной системы не могут проводиться с использованием обычных видов трубопроводной арматуры.

Как правило, такие ситуации возникают при авариях или вынужденном ремонте, а также по технологическим причинам или ограниченном временном сроке для осуществления необходимых мероприятий. Монтаж ремонтно-соединительных устройств отличается простотой и скоростью проведения, и не требует сварочного оборудования и специальных инструментов.

Каждый вид ремонтно-соединительной арматуры выполняет определенную функцию и применяется я с обязательным учетом технических характеристик и параметров трубопровода (материалы изготовления, давление, рабочая температура и т. п.). В основном все разновидности многократного использования, и могут повторно использоваться без проведения дополнительных профилактических работ. Материалами для производства выступают высокопрочный чугун и нержавеющая сталь.

Соединительная арматура предназначена для герметичного соединения отдельных участков трубопровода, и применяется для стыковки труб, выполненных из различных материалов, или имеющих различные диаметры, а также для установки различных видов запорной арматуры на трубопроводе. Основными видами соединительной арматуры являются муфта ДРК (двойной раструб компенсационный) и фланцевый адаптер ПФРК (патрубок фланец-раструб компенсационный).

Ремонтная арматура предназначена для временного соединения отдельных отрезков трубопровода, и применяется для срочной стыковки частей поврежденной трубы при протечках и авариях, вызванных трещиной, расколом или разрывом, а также для полного отсоединения неисправного отрезка. Основными видами ремонтной арматуры являются хомут и свёртная муфта.

что это, классификация, виды, особенности

Трубопроводная арматура ‒ это стальные или чугунные устройства, которые устанавливают при прокладке трубопроводов различного назначения. Установленные металлоизделия позволяют управлять потоками транспортируемых газов и жидкостей:

• регулировать напор;
• смешивать вещества;
• останавливать потоки;
• предохранять трубопроводы от избыточного давления;
• соединять трубные участки;
• распределять рабочие среды по фазам.

К трубопроводной арматуре относят краны шаровые, клапаны, задвижки, заглушки, переходники, соединительные элементы: отводы, переходы, тройники и прочие трубодетали.

Металлические устройства принято классифицировать по способу применения, присоединения, выполняемым функциям.

Виды трубопроводной арматуры по назначению

По функционалу изделия для трубопроводов делят на 7 типов.

1. Запорная ‒ полностью перекрывает поток рабочей среды при необходимости замены или ремонта трубных участков. Это задвижки, краны, вентили, заслонки.
2. Регулирующая‒ регулирует напор транспортируемого продукта, позволяет контролировать расход потока, не останавливая его полностью. Это конденсатоотводчики, вентили, клапаны саморегулирующиеся.
3. Распределительная ‒ смешивает несколько потоков в один или наоборот разделяет струю на разнонаправленные потоки. Это краны-смесители.
4. Защитная (отсечная) ‒ защищает трубопроводную систему в случае аварий: производит полное отключение трубопровода или отдельного участка. Это отсечные и обратные клапаны, пневмозадвижки.
5. Предохранительная ‒ при достижении одного из параметров к критическому значению выполняет автоматическое открытие клапана и сброс вещества. Это мембранные предохранители, предохранительные клапаны.
6. Фазораспределительная ‒ делит продукты транспортировки на отдельные фазы, например, пар от воды или воздух от воды. Это конденсатоотводчики, воздухоотводчики, маслоотделители, вантузы.
7. Контрольная ‒ контролирует движение и уровень рабочих сред, находящихся в определенном агрегатном состоянии. Это датчики уровня, пробко-спускные краны.

Также выделяют запорно-регулирующие устройства, которые совмещают функции запорных и регулирующих приборов.

Трубопроводная арматура по способу применения

Метод использования металлоизделий подразумевает под собой способы монтажа, возможность эксплуатации в условиях агрессивных сред и применения на атомных электростанциях.

Фланцевая

Фланец представляет собой металлический диск с центральным отверстием для прохода транспортируемых веществ и сквозными отверстиями по краям для болтов / шпилек. Фланцевое соединение ‒ это стыковка двух дисков соответствующего исполнения, между которым установлена прокладка, обеспечивающая лучшее прилегание элементов, исключает протечки.

Фланцевую арматуру используют в трубопроводах с широким диапазоном температур и давления. Устанавливают как в горизонтальном, так и в вертикальном положениях. Её можно неоднократно монтировать и демонтировать, переставляя на другие участки. Для создания герметичного соединения при эксплуатации необходима периодическая подтяжка болтов.

Соединительная

Необходима для соединения труб одного или разных диаметров, подключения к основной ветке трубопровода нового ответвления, регулирования рабочего потока. К соединительной арматуре относят различные фитинги:

• отводы ‒ стыкуют трубы одного сечения и меняют направление линии от 15 до 180 градусов;
• тройники ‒ подключают новые трубные ветки под углом 90 градусов, бывают равнопроходными и переходными;
• переходы ‒ соединяют трубы различных диаметров;
• заглушки ‒ перекрывают неработающие ответвления, останавливают движение рабочих веществ;
• муфты ‒ стыкуют два участка трубопровода, бывают резьбовыми, приварными, байонетными, гильзовыми.

Нержавеющая

Трубопроводную арматуру из нержавейки применяют при работе со средне- и высокоагрессивными средами. Нержавеющая сталь не вступает в химическую реакцию с транспортируемым продуктом, не меняет свою структуру, что увеличивает срок службы металлоизделия.

Также нержавеющие элементы используют в пищевой промышленности, фармакологии, где необходима сохранность чистоты состава перекачиваемой жидкости.

Арматура для атомных электрических станций

К устройствам, устанавливаемым на трубопроводах АЭС, предъявляют повышенные требования. Они должны быть:

• герметичными в любом положении, исключать течь продуктов транспортировки опасной для окружающей среды;
• устойчивыми к нагрузкам и вибрации;
• ремонтопригодными прямо на трубопроводной линии, без разбора участка;
• доступны для обслуживания.

Промышленную арматуру монтируют строго по инструкции:

• рабочая среда должна двигаться по направлению, указанному на корпусе прибора стрелкой;
• нагреваемые при эксплуатации элементы закрывают теплоизоляционным слоем.

Чтобы исключить аварийные случаи при работе парогенераторов на АЭС, используют предохранительные клапаны.

Соединение трубопровода с арматурой производят сваркой или при помощи фланцев.

Металлопластиковая

Трубы из металлопластика прокладывают внутри помещений. Они необходимы для возведения двух систем: водопроводной и отопления. Допускается подключать трубопроводную арматуру из латуни, металлопластика или другого металла, главное, чтобы диаметры элементов совпадали.

Детали металлопластиковых трубопроводов могут оснащаться резьбой снаружи и/или внутри. Помимо резьбового соединения, используют прессовое. Трубодетали выдерживают температуру теплоносителя до +95 ℃, давление до 160 кгс/см².

Полипропиленовая и полиэтиленовая

Пластиковая арматура предназначена исключительно для пластмассовых трубопроводных систем. Она полностью повторяет конструкцию и функционал аналогов из металла. Может содержать металлические элементы.

Полиэтиленовые фитинги чаще всего соединяют пайкой. Реже ‒ фланцевым или компрессионным методом. Допускается использовать для пластиковых трубопроводов латунные краны, заглушки с резьбой. Трубодетали представлены в двух цветах: сером и белом.

Материал трубопроводной арматуры

Выбор материала зависит от сферы применения, параметров транспортируемых продуктов, температуры наружной среды.

Промышленную трубопроводную арматуру производят из различных марок стали и чугуна.

• Первый материал обладает повышенной прочностью, устойчивостью к высоким температурам, нагрузкам, морозостойкостью, жаропрочностью ‒ в зависимости от сплава перечень характеристик будет меняться.
• Второй ‒ является более хрупким и тяжелом, но более дешевым. Чугун можно использовать только для работы с неагрессивными или слабоагрессивными веществами.

В качестве деталей для канализационных и отопительных систем применяют сталь, латунь, бронзу, никель, алюминий, металлопластик, пластик.

Маркировка

В России принято маркировать арматуру пятью элементами:

1. Тип арматуры (кран, клапан, затвор, задвижка).
2. Материал корпуса (сталь, латунь, бронза, алюминий и пр.).
3. Привод ‒ механический, пневматический, электрический и др.).
4. Номер модели по каталогу ЦКБА.
5. Материал уплотнительной поверхности (латунь, фторопласт, нержавейка, эбонит и пр.).

Общие сведения о трубопроводной арматуре — типы трубопроводной арматуры, материалы и применения

Трубная арматура — это компоненты, используемые для соединения секций труб вместе с другими продуктами управления текучей средой, такими как клапаны и насосы, для создания трубопроводов. Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы трубопроводной арматуры, которые можно использовать для соединения труб для поручней и других архитектурных элементов, где обеспечение герметичного соединения не является обязательным.Фитинги могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов: ассортимент фитингов, включая тройники и заглушки.

Изображение предоставлено: Cegli / Shutterstock.com

Термины «труба», «труба» и «трубка» имеют некоторую несогласованность. Поэтому термин «трубопроводная арматура» иногда упоминается в контексте труб, а также труб.Несмотря на то, что по форме они похожи на трубные фитинги, трубные фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрываются, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубок, их использование в трубных соединениях встречается реже. Достаточно сказать, что, хотя существуют общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же элементы.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и способов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным представлением фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Трубные фитинги: материалы и производственные процессы

Чугун чугун ковкий

Фитинги для чугунных труб подразделяются на гладкие и раструбные. Конструкции без хаблеста основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью зажимов, обычно ленточного зажима из нержавеющей стали, который сжимает эластомерный материал и образует уплотнение.Эти конструкции без ступиц или без ступиц иногда называют резиновыми трубными муфтами или резиновыми водопроводными муфтами и особенно популярны для перехода от одного материала к другому — например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и с раструбом, соединяются сегодня в основном с эластомерными прокладками, которые подходят внутрь раструба и позволяют вставлять гладкий конец трубы или фитинг. Более старые системы до 1950-х годов были заделаны с использованием комбинации расплавленного свинца и волокнистого материала, такого как дуб.Чугунная труба иногда соединяется болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных применениях, могут подвергать трубу осадочным напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб часто используются
там, где труба проходит над землей.

Изображение предоставлено: Promus / Shutterstock.com

Несмотря на то, что доступны как трубная арматура из ковкого чугуна, так и трубная арматура из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (также называемых «черными трубами») и оцинкованных труб, используемые в жилых и коммерческих сантехнических работах, обычно отливаются и называются «фитинги из ковкого чугуна». Они могут быть оцинкованы. Хотя в стандартах указаны резьбовые фитинги до довольно больших размеров. диаметры, в настоящее время они обычно не используются, так как нарезание резьбы на трубах большого диаметра считается излишне сложной.

Сталь и стальные сплавы

Стальные трубные фитинги часто экструдируются или вытягиваются через оправку из сварных или бесшовных труб.В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают методом стыковой сварки или сварки муфтами. Фитинги для сварки внахлест, как правило, кованые, предназначены только для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны с номинальными давлениями классов 3000, 6000 и 9000, соответствующими Приложению 40, 80 и 160. трубка. Фитинги с раструбом привариваются угловыми сварными швами, что делает их слабее, чем фитинги, приваренные встык, но все же предпочтительнее резьбовых фитингов для сложных работ.Необходимость в расширительном зазоре в фитинге исключает их использование в пищевых продуктах высокого давления.

Фитинги и отрезки труб, соединенные стыковыми швами
, требуют подготовки торцов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70 / Shutterstock.com

Также используются фланцы

, при этом фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. Д.Большая часть трубопроводного оборудования, такого как насосы и компрессоры, также подключается через фланцы по той же причине.

Фланцевые фитинги доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, сварную шейку, сварку муфтой, кольцевое соединение, резьбовое соединение и накладку. Фланец с резьбой подходит только для работы с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокое давление. Притертые фланцы часто используются там, где будут частые отсоединения, поскольку фланец может свободно вращаться, что упрощает центровку отверстий под болты.Особым случаем является так называемый глухой фланец, который используется для уплотнения конца трубопровода, но позволяет позже подключиться к другой трубе или части оборудования.

Фланцы

могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особенно плотное соединение и при таком же напряжении болта, прилагаемом к плоской прокладке, могут выдерживать более высокое давление.

В первую очередь, фланцы труб регулируются тремя стандартами. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец.ASME B16.47 охватывает две серии, A и B, которые относятся к приложениям большого диаметра. Фланцы серии A тяжелее и толще, чем серия B, при том же давлении и размере. Фланцы серии B обычно выбираются для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в питьевой воде при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а отражает историческую практику. Размеры этих фланцев соответствуют стандарту ASME B16.1, стандарт для фланцевых и фланцевых фитингов для чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к концам трубы
, подготовленной аналогичным образом, для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai / Shutterstock.com

Фитинги из нержавеющей стали могут использоваться для санитарных применений, таких как пищевая и молочная промышленность, и обычно снабжены быстросъемными зажимами, позволяющими демонтировать линию для внутренней очистки.Фланцы для этих зажимных систем доступны в виде приварных элементов или, во многих случаях, в виде тройников, тройников и т. Д., Причем фланец является неотъемлемой частью фитинга.

Секции металлических труб также могут быть соединены и построены в виде трубопроводов с использованием трубных муфт и других стандартных резьбовых фитингов для труб, таких как металлические заглушки для труб или отводы на 180 градусов.

Цветные металлы

Алюминиевые фитинги обычно литые. Они доступны во всех формах или формах, что и стальная арматура.Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые отличаются сочетанием типов резьбовых и стыковых соединений. Также существуют варианты сварки внахлест. Сварка алюминиевых фитингов обычно требует процесса MIG или TIG.

Алюминиевая труба также является популярным выбором для изготовления поручней, и доступен целый ряд фитингов для строительного применения, как свариваемых, так и надвижных / зажимных.

Доступны красные латунные фитинги, такие как латунные трубные ниппели, соответствующие диаметру трубы, и они часто собираются пайкой или пайкой.

Бетон

Фитинги для бетонных труб доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми водами. Помимо типичных соединений звездой, специализированная фурнитура включает порталы для служебных отверстий и хранилища различных стилей. Типичные соединения используют концы с буртиком на фитингах, которые соприкасаются с аналогами на приемных трубах. Резиновая прокладка обеспечивает герметичное соединение.

Пластмассы

Пластиковые фитинги для труб доступны как для сварки муфт (иногда называемой сваркой растворителем), так и для резьбовых соединений, причем первая является наиболее распространенной.Фитинги для сварки внахлест предназначены для химической сварки, что делает установку быстрой и простой. Пластиковые трубы обычно устанавливаются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстродействующий. Муфты обычно используются для соединения и соединения прямых отрезков труб вместе.

Фитинги

доступны в стандартных формах и стилях, а также с диапазонами размеров материала, обычного для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, ПЭХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают в себя переходники, колена, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб из ПВХ является круглым, но доступны и другие формы профиля, например, квадратные фитинги из ПВХ. Однако эти альтернативные фитинговые профили обычно связаны с трубой из ПВХ, предназначенной для использования в конструкциях, например, для ограждений, перил или использования в мебельной конструкции, и не связаны с трубами из ПВХ, предназначенными для работы с жидкостями.Помимо ПВХ, для конструкционной фурнитуры могут использоваться и другие материалы, одним из примеров которых является оцинкованная трубная арматура для перил.

Другие фитинги из ПВХ включают конструкции вставок с зазубринами, которые предназначены для использования с трубками, запрессовываются в трубку и фиксируются ленточными зажимами.

Фитинги

CPCV, а также фитинги из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются с фитингами, сваренными с помощью сварки растворителем. Также широко доступны подходящие переходники для смены типов материалов, например, с ХПВХ на латунь.

В некоторых случаях, когда используются пластиковые трубы, например, в водопроводе для слива раковин, некоторые приспособления для труб, такие как сифоны, могут быть соединены резьбовым соединением с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку для удаления засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты со сваркой муфтой или с плавлением. Точно так же фитинги PDVF также производятся с раструбными или резьбовыми соединениями.

Если требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать фитинги для нейлоновых труб, которые можно использовать с нейлоновой трубкой или трубкой, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических установках промышленных жидкостей используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал отличается высокой чистотой, поэтому он не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет при необходимости контролировать процесс, а гладкая поверхность предотвращает образование накипи или других отложений на внутренней поверхности трубы.

В лабораторных условиях также могут часто использоваться стеклянные трубки и стеклянные профильные фитинги.

Стеклянную трубу не следует путать с трубами, в которых используется стеклянная футеровка, которую правильнее было бы определить как трубу, облицованную стеклом.

Глина керамическая

Фитинги для труб из стеклокерамики доступны в типовых конфигурациях, необходимых для канализационных сетей. Как и чугун, для этих фитингов обычным способом соединения является раструб и втулка с уплотнительным кольцом или прокладкой, используемыми для герметизации соединения.

Типы трубопроводной арматуры: области применения и отрасли

Выноски

Резьбовые соединения соответствуют стандартизированному формату на чертежах. Номинальный размер указан перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размерам ответвлений, или для уменьшения фитингов наибольший размер предшествует наименьшему. Таким образом, уличная футболка 1 x 1 x 3/4; колено 1 x 1x 3/4 под углом 45 ° по оси Y; крест размером 1 x 3/4 x 1/2 x 1/4; и так далее.Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано в ANSI.

Типы резьбы

В большинстве трубопроводов используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

• Трубная резьба по национальному стандарту США (NPT)
• Британский стандарт трубной резьбы (BSPT)

Основное различие между ними — угол конуса. В системе NPT используется угол конуса резьбы 60 градусов, тогда как фитинги с трубной резьбой Британского стандарта (BPST) используют немного меньший угол конуса, равный 55 градусам.Помимо конических резьбовых фитингов, в этих системах также предусмотрены фитинги с прямой трубной резьбой, которые не используют конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство резьбовых фитингов предназначены для правой резьбы, но есть несколько вариантов левой (LH) резьбы.

Также доступны фитинги с метрической резьбой, идентифицируемые по номинальному внешнему диаметру и шагу резьбы.Таким образом, трубный ниппель с метрической резьбой M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 витка на миллиметр.

Винтовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну внешнюю резьбу и одну внутреннюю резьбу. Трубы легко заправляются в полевых условиях. Соединению труб с резьбой и фитингов может помочь тефлоновая лента или трубный компаунд. При нанесении состава рекомендуется наносить его только на внешнюю резьбу, чтобы избежать попадания каких-либо примесей в трубопровод во время сборки стыка.

Типичный рендеринг 3D-конвейера.

Изображение предоставлено: cherezoff / Shutterstock.com

Компоновки трубопроводов обычно представляют собой однолинейные или двухстрочные чертежи, в зависимости от сложности установки. Там, где зазоры малы, и для многих заводских трубопроводов используется двухлинейный чертеж, который показывает размер трубы в масштабе. Для более простых установок достаточно однолинейного чертежа с символическим обозначением арматуры, клапанов и т. Д. Чертежи трубопроводов иногда показаны как «развернутые», что предполагает, что вертикальные трубы повернуты в горизонтальной плоскости, или наоборот, чтобы вся система трубопроводов отображалась в одной плоскости.

Велдолеты

Эти небольшие свариваемые ответвления укрепляют трубу в том месте, где сделано отверстие, устраняя необходимость в добавлении арматуры. Различные формы этих фитингов доступны под разными торговыми марками, включая типы стыковой и раструбной сварки, варианты резьбового соединения, а также некоторые специальные конструкции, которые позволяют соединения на коленах и т. Д.

Сварочный процесс

Концы и фланцы труб подготовлены к стыковой сварке в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или меньше стены скошены под углом 70 °, и между ними остается зазор 3/16 дюйма.Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стене отшлифован небольшой рельефный уголок, служащий местом для подкладного кольца. Для труб с более тонкими стенками обычно используются сварные муфты. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, будет сертифицирован для конкретного процесса.Иногда перед сваркой трубы необходимо предварительно нагреть, а после — подвергнуть термообработке для снятия теплового напряжения.

Накидной фланец приваривается спереди (показано) и сзади.
Навертные фланцы иногда усиливают аналогичным передним сварным швом.

Изображение предоставлено: 22 августа / Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, сваренных встык, делают использование фитингов, сваренных с раструбом, привлекательным. Для фитингов, сваренных муфтой, скоса не требуется, а сама муфта служит для выравнивания трубы.Единственное особое требование состоит в том, что труба должна немного выходить из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление участков трубопровода, называемых «катушками», часто выполняется в помещении, где к процессу изготовления можно применить автоматизацию. Соединения труб можно наматывать на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Такие методы, как сварка под флюсом, могут применяться для повышения производительности.

В качестве альтернативы традиционно сварным системам трубопроводов предлагаются несварные фитинги или сварные соединители для труб.Используя комбинацию обжимных механических фитингов вместе с холодной гибкой трубы или трубопровода, это решение устраняет нагрузки на трубопровод от сварочных операций, снижает затраты и может обеспечить модульную систему, которую легче разбирать или модифицировать по мере необходимости.

Пластиковая труба и труба из полиэтилена высокой плотности, в частности, могут быть соединены термической сваркой, иногда называемой электромуфтовой сваркой. Трубы могут быть сварными встык или раструб. Это довольно распространенная практика для трубопроводов большого диаметра из ПНД.Для выполнения этих сварных швов доступен ряд специализированного оборудования.

Сварочный аппарат для термического соединения участков труб из ПНД.

Изображение предоставлено: Yuthtana artkla / Shutterstock.com

Обычно при применении пластиковых труб и трубопроводных фитингов необходимо учитывать снижение номинального давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снизить номинальное давление для температур выше 73 градусов по Фаренгейту.И для данной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, штуцеры или клапаны, может иметь номинальное давление ниже, чем у прямой трубы того же размера.

Формы и фасоны фитингов

Название большинства подходящих форм говорит само за себя. К общедоступным относятся:

• колпачки
• заглушки
• соски
• колено
• тройники
• звезд
• крестов
• штуцеры
• втулки
• редукторы
• адаптеры

Заглушки или заглушки могут использоваться для герметизации концов трубы.Некоторые формы заглушек высокого давления используются для временной герметизации концов труб с целью облегчения испытаний под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Заглушка для труб для испытания давлением трубопроводов

Изображение предоставлено: Mechanical Research & Design, Inc.

Отводы можно приобрести с изгибами 22-1 / 2 °, 45 ° и 90 °. Обратные отводы используются для перемещения жидкости через полное изменение направления на 180 °.Трубы с небольшой резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «улица» и «обслуживание», описывают фурнитуру с наружной резьбой. Муфты используются для соединения трубы с резьбой без необходимости поворачивать какую-либо трубу. Адаптеры позволяют системе переключаться между материалами, например, между пластиковой и металлической трубой.

Отводы труб производятся в соответствии со спецификациями и обычно называются кратными диаметрам трубы. Например, 5D-изгиб 10-дюймовой трубы будет иметь радиус изгиба в пять раз больше диаметра.Также указывается угол изгиба.

Арматура для дождевателей

В системах пожаротушения и спринклерах могут использоваться трубы нескольких типов, чаще всего стальные (черная труба или оцинкованная труба), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб, фитинги могут иметь резьбу, сварку или использовать концевые трубы и соединители с обрезанными или накатанными канавками, в которых для соединения труб используются системы с кольцом и кулачком. Соединители устанавливаются быстро и легко, что исключает стоимость и сложность других методов, таких как сварка.В результате эти системы с кольцом и кулачком, по-видимому, довольно распространены в этой отрасли.

Соединения с прорезанными канавками, как правило, разрешены спецификацией для труб из списка 40 или выше, где более высокие номера в спецификации указывают на увеличенную толщину стенки трубы. Типы соединения труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных системах, обычно паяны, но NFPA 13 допускает ограниченное использование паяных соединений для применений, которые характеризуются низким риском опасности и малым количеством людей.

Пластиковая труба может использоваться в некоторых системах пожаротушения и спринклерных систем в соответствии с NFPA 13. Для ХПВХ соединение стандартных фитингов под сварку муфтой с помощью растворителя является обычным методом соединения трубных фитингов из ХПВХ со спринклерной трубой. В небольших жилых помещениях также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо проявлять дополнительную осторожность, чтобы обеспечить адекватную поддержку системы и защитить трубы и фитинги от прямого воздействия огня.

Co nsiderations / Attributes

Падение давления на изгибах и фитингах может быть значительным или незначительным в зависимости от длины системы. Для длительных периодов это обычно считается «незначительными потерями». Для систем с минимальным количеством прямых участков эти капли играют важную роль. Инженеры-трубопроводчики часто определяют и вычисляют эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, по которой можно оценить ожидаемое падение системы.Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

Помимо организаций, спонсирующих коды для труб и трубопроводов, такие как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных специальных трубах, производстве трубопроводов и т. Д.

Резюме

Это руководство дает общее представление о трубопроводной арматуре, ее материалах, производстве, конкретных типах, областях применения и особенностях использования.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Сокращения

• ABS — Акрилонитрил-бутадиен-стирол
• AWS — Американское сварочное общество
• DWV — слив, отходы и вентиляция
• MEP — механическая, электрическая, сантехническая
• NPT — трубная коническая резьба National
• NPS — Прямая трубная резьба National; также, Номинальный размер трубы
• PCCP — предварительно напряженная бетонная цилиндрическая труба
• PE — полиэтилен (PEX, сшитый)
• P&ID — Схема трубопроводов и КИП
• PP — полипропилен
• ПВХ — поливинилхлорид
• SDR — стандартный размерный коэффициент
• WPS — Спецификация процедуры сварки

Источники:

1. https: // www.plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
2. https://www.who.int
3. https://info.myssp.com/blog/frequent-asked-questions-about-fittings

Трубы прочие изделия

Больше из Hardware

Трубная арматура по типам — Типы трубопроводной арматуры, Thepipefittings.com

Главная / Трубная арматура по типам

Трубная арматура широко востребована для любых трубопроводных и водопроводных систем, используемых в промышленных и коммерческих целях.Фитинги позволяют соединять или устанавливать трубы в подходящем месте, а при необходимости прекращать или закрывать трубы. Фитинги доступны в различных формах и размерах. Они могут быть дорогими, требовать времени, различных материалов и инструментов для установки. Они являются неотъемлемой частью трубопроводных и водопроводных систем. Выпускаются тысячи специализированных фитингов. Для каждого типа трубы или трубки требуется собственный тип фитинга, но обычно все фитинги имеют некоторые общие особенности. Фитинги есть везде, где продаются сантехнические материалы.

Типы трубопроводных фитингов и их функции

1. Колена: Такие фитинги используются для изменения направления потока. В основном они доступны в двух стандартных типах — под углом 90 и 45 градусов из-за их высокого спроса в сантехнике. Колено на 90 градусов в основном используется для подсоединения шлангов к водяным насосам, клапанам и дренажам на палубах, а колено на 45 градусов в основном используется на объектах водоснабжения, электронных и химических промышленных сетях трубопроводов, пищевых продуктах, трубопроводах для кондиционирования воздуха, садоводстве и т. Д. сельское хозяйство и объект солнечной энергии.

Доступен в: Акрилонитрил-бутадиен-стирол (АБС-пластик), поливинилхлорид (ПВХ), хромированная латунь, хлорированный поливинилхлорид (ХПВХ), нержавеющая сталь, ковкая (оцинкованная и черная) и медь.

2. Муфты: Муфта — это фитинг, используемый для предотвращения утечек в сломанных или поврежденных трубах. Подключаемые трубы должны быть одного диаметра. В водопроводе используются два вида муфт: обычные и скользящие.Между двумя трубами установлена ​​обычная муфта для предотвращения дальнейших утечек с помощью резиновых уплотнений или прокладок с обеих сторон. Сама скользящая муфта содержит две трубы для ремонта поврежденных длинных труб.

Доступен в: АБС, латунь, медь, хромированная латунь, ХПВХ, ПВХ, ковкий (оцинкованный и черный) и нержавеющая сталь.

3. Штуцер: Этот тип трубной арматуры по функциям практически аналогичен муфте, но с той лишь разницей, что.е. соединение можно легко удалить в любое время, а соединение — нет. Для соединения труб из разных материалов используются различные диэлектрические муфты, чтобы избежать гальванической коррозии между ними. Эти фитинги состоят из гайки, внутренней и наружной резьбы.

Доступен в: Латунь, медь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, ХПВХ и нержавеющая сталь.

4. Адаптеры: Адаптеры подключаются к трубам либо для увеличения их длины, либо, если у труб нет соответствующих концов.Эти фитинги делают концы трубы с наружной или внутренней резьбой в зависимости от необходимости. Это позволяет подключать разные трубы без необходимости в обширной настройке. Чаще всего они используются для труб из ПВХ и меди.

Доступен из: АБС, ХПВХ, меди, ковкой (гальванизированной и черной), ПВХ, латуни и нержавеющей стали.

5. Ниппель: Это короткий стык трубы, который работает как соединение между двумя другими фитингами с наружной резьбой.Закрытый ниппель — это тип фитинга с непрерывной резьбой на нем. В основном они используются в шлангах и сантехнике.

Доступен в: Латунь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, медь и нержавеющая сталь.

6. Редуктор: Эта настройка трубы используется для уменьшения размера потока трубы от большего к меньшему. Есть два типа редукторов — концентрический редуктор и эксцентрический редуктор. Первый имеет форму конуса, который используется для постепенного уменьшения размера трубы.Последний имеет один край, обращенный к выходу соединительной трубы, что снижает вероятность скопления воздуха.

7. Тройник: Этот Т-образный фитинг, используемый в водопроводной системе, имеет одно входное и два выходных отверстия, расположенных под углом 90 градусов к основной трубе. Этот тип фитинга используется для соединения двух труб и объединения их направления потока в одну. Если все три стороны этого фитинга имеют одинаковый размер, он называется равным тройником, в противном случае — неравным тройником.

Доступен из: АБС, меди, ХПВХ, ПВХ, латуни, хромированной латуни, ковкой (оцинкованной и черной) и нержавеющей стали.

8. Крест: Этот тип трубного фитинга имеет четыре отверстия во всех четырех основных направлениях. Этот фитинг присоединяется к четырем трубам, пересекающимся в общей точке. Для потока воды или любой другой жидкости в четырех разных направлениях имеется либо одно входное отверстие, либо три выхода, либо наоборот. Эти виды трубопроводной арматуры обычно используются в спринклерных системах пожаротушения.

Доступен в: ПВХ, латунь, ковкая (оцинкованная и черная) и нержавеющая сталь.

9.Фланцы: Фланец — это еще один фитинг, используемый для соединения труб, насосов, клапанов и других компонентов с целью создания полноценной системы трубопроводов. Они обладают гибкостью, позволяя легко чистить или проверять всю систему изнутри. Они прикрепляются к трубам с помощью сварки, нарезания резьбы или навинчивания, а затем окончательно герметизируются с помощью болтов. Они используются в бытовых насосных системах и в основном в промышленных целях.

Доступен в: Латунь, медь, ковкая (оцинкованная и черная) и ПВХ.

10. Заглушки и заглушки: Обе эти фитинги используются для временного или постоянного закрытия концов трубы. Заглушки вставляются внутрь трубы и имеют резьбу, чтобы сохранить трубу для использования в будущем. Существует множество способов прикрепления колпачка к трубе, например, пайка, клей или нарезание резьбы, в зависимости от материала трубы.

Доступно из: АБС, латуни, меди, хромированной латуни, ковкой (гальванизированной и черной), ХПВХ, ПВХ и нержавеющей стали.

11. Втулки: Эти фитинги используются для объединения труб разных размеров вместе путем уменьшения размера большего фитинга до размера меньшей трубы. Втулки не всегда имеют резьбу наизнанку и занимают очень мало места по сравнению с штуцером или муфтой, используемыми для той же цели.

Доступен в: АБС, хромированная латунь, медь, латунь, ХПВХ, ПВХ, нержавеющая сталь и ковкий (оцинкованный и черный).

12.Wyes: Фитинги такого типа используются в дренажных системах и имеют ответвление под углом 45 градусов для обеспечения плавности потока воды. Когда сантехнические тройники не работают в горизонтальном соединении, в таких случаях требуется тройник.

Доступен в: Латунь, АБС и ПВХ.

13. Клапаны: Клапаны используются в водопроводной системе для остановки потока газов или жидкостей. Бывают трех типов — дросселирование, изоляция и невозврат. Запорные клапаны используются для временного отключения части системы трубопроводов для обслуживания или ремонта.Дроссельные клапаны используются для регулирования давления жидкости в трубе; они также могут выдерживать стресс, вызванный этим процессом.

14. Заусенец: Заусенец — это еще один полезный фитинг, используемый в водопроводной системе, который соединяет гибкие трубки с трубами. Он имеет конец с наружной резьбой на одной стороне, который соединяется с внутренней резьбой, а другой конец имеет трубку с одной или несколькими зазубринами, которая вставляется в гибкую трубку.

Доступен в: Латунь для горячей воды и пластик для холодной воды.

15. Отводной тройник: Этот вид тройника обычно используется в системах водяного отопления под давлением для перенаправления части потока из основной линии в боковую ветвь, соединенную с теплообменником.

16. Olet: Эти фитинги используются, когда стандартный размер фитингов не соответствует назначению.

Как соединяются фитинги с трубами?
Фитинги для труб — это фитинги с наружной или внутренней резьбой.В резьбовом
фитинги, внутренняя резьба находится внутри, а наружная резьба —
на внешней стороне. Трубные фитинги с одним охватываемым концом и одним охватываемым концом
называются уличной фурнитурой. Фитинги используются для соединения труб или
трубки двумя способами:

• Путем нарезания резьбы: Резьбовые трубы привинчивают вместе для соединения или
  присоединиться. Обычно металлические трубы имеют резьбу и резьбу.
  арматура.
• С помощью скользящей посадки: В трубах с скользящей посадкой используются муфты, которые входят в
  друг друга.Пластиковые трубы имеют резьбовую или скользящую посадку.

Соответственно, трубопроводная арматура организована следующим образом:

• Наружная резьба: Наружная резьба. Ввинчиваются в
  внутренняя часть конца трубы большего диаметра с внутренней резьбой.
• Внутренняя резьба: Внутренняя резьба. Приемка с наружной резьбой
  фитинги.
• Наружная скользящая посадка: Нет резьбы.Получите более узкий.
• Гнездовой зажим: Гнездовой зажим: нет резьбы.
  Сделано, чтобы надеть мужской рукав немного большего размера.

Назначение фитинга:

Основное назначение любого фитинга:

• Соединение отверстий двух или более труб.
• Соединительные участки труб.
• Подсоединение трубы к другому аппарату.
• Изменение направления потока жидкость / жидкость.
• Поддержание или регулирование потока.
• Закрытие и пломбирование трубы.

Критерии выбора трубопроводной арматуры:

Фитинги следует выбирать с учетом определенных факторов. Они как
следует:

• Типы соединений: Приобретая фитинги, вы
  следует помнить о том, что фитинг может иметь два разных
  типы разъемов. Один конец фитинга может иметь внутреннюю резьбу.
  в то время как другая внутренняя резьба.Один конец может быть мужским, в то время как
  другой конец имеет резьбу, в случае пластиковых фитингов. Они могут
  также имеют подходящие концы, которые могут удовлетворить любые требования.
• Конструкционные материалы: Как правило, фитинги
  должны быть из того же материала, что и материал, использованный при изготовлении
  трубу, в которую он должен быть установлен. Однако в некоторых случаях
  также могут использоваться материалы, соответствующие определенным нормам или стандартам.
  в трубах из другого материала.
• Проверить поток: Чтобы поддерживать постоянный поток, концы
  фитинги должны быть немного больше, чем остальная часть трубы, чтобы
  что они могут вместить соединения, не сужая внутреннюю
  диаметр (ID) трубы.
• Тип фитинга: Кроме материалов труб, фитинги
  идентифицируются по типу фитинга — резьбовой или скользящий, наружный
  или женский.
• Размер: При измерении размеров трубопроводной арматуры необходимо
  Обратите внимание, что фитинги с наружной резьбой измеряются снаружи
  кромки или внешнего диаметра, в то время как фитинги с внутренней резьбой измеряются до внутренней кромки
  вход или ID.
• Толщина: Так же, как трубы доступны в нескольких вариантах
  разной толщины или «графика», поэтому и трубы
  арматура.
• Конструкция: Каждая труба или труба предназначена для
  определенные типы жидкостей, жидкостей, газов, химикатов при различных
  условия. Соответственно, трубопроводная арматура также доступна в

  разнообразие дизайнов.

• Стандарты и коды: Существуют определенные стандарты и
  коды, установленные различными организациями, с помощью которых разные трубы
  арматура градуирована.Например, ASTM, ASME, BSP и др.
  стандарты, установленные для трубопроводной арматуры, и эти стандарты диктуют
  их использование.

Фитинги для труб целевого назначения:

В зависимости от предназначения трубопроводная арматура может быть отнесена к следующим категориям:
под:

• Фитинги для удлинения или завершения участков трубопровода: Для
  Например, муфты, переходники, соединения, заглушки и заглушки для труб.
• Фитинги для изменения направления трубы: Например,
  Колено
• Фитинги для соединения двух или более труб: Например:
  Тройники, крестовины, угловые патрубки с боковым впуском, Wyes
• Фитинги для изменения размера трубы: Например, переходники,
  Втулки, муфты
• Фитинги для управления или регулирования потока: Например,
  Клапаны
• Инструменты для фитингов: Например, крепежные детали для труб
• Трубные фланцы

На основании вышеперечисленных категорий мы даем ниже представление о
различные типы трубопроводной арматуры, доступные на рынке.

Указанные ниже пункты будут ориентиром для покупателей:

Типы трубопроводной арматуры для трубопроводной и водопроводной промышленности (PDF) — Что такое трубопроводы

Трубная арматура — это компоненты трубопроводов, которые помогают прокладывать трубопроводы для изменения направления, изменения размеров и ответвлений. Отводы, переходники, тройники, выпускные соединения, заглушки, крестовины и т. Д. Представляют собой фитинги для труб и широко используются как в трубопроводной, так и в сантехнической промышленности.Различные фитинги выполняют разные функции в зависимости от компоновки или требований технологического процесса. Фитинги изготавливаются как отдельные изделия и закупаются отдельно. Фитинги присоединяются к трубопроводу с помощью различных концевых соединений . Фитинги играют важную роль в правильном функционировании труб и трубок в различных областях применения. В этой статье мы рассмотрим обзор различных типов трубопроводной арматуры, используемой в трубопроводной и водопроводной промышленности.

Типы трубопроводной арматуры

Различные типы трубопроводной арматуры используются в трубопроводной, водопроводной и трубопроводной промышленности в качестве ответвления или других компонентов встроенных трубопроводов.Общие фитинги для труб, которые широко используются в промышленности, перечислены ниже.

Однако обратите внимание, что если труба или трубопровод изгибается в цехе по изготовлению труб для изменения направления, это не фитинг. Фитинги всегда отделены от трубы. Щелкните выделенные жирным шрифтом и курсивом слова выше, чтобы узнать об этих элементах подробно, поскольку я уже публиковал отдельные статьи по ним. Остальные фитинги мы обсудим в следующих параграфах.

На следующем изображении (рис.1) для справки показаны различные типы фитингов.

Рис. 1: Трубные фитинги для трубопроводной и водопроводной промышленности

Трубный фитинг / Трубный фитинг / Трубный фитинг

Трубный фитинг — это специальный тип трубного фитинга, который объединяет две трубы и может быть легко отсоединен без какой-либо деформации. трубы. Они обеспечивают надежное уплотнение и простую сборку и разборку. В трубных фитингах они широко используются, в основном, для трубопроводов малого диаметра и сантехники.Трубные соединения изготавливаются из углеродистой стали, нержавеющей стали, чугуна, меди, никеля, алюминия, пластика, сплавов в зависимости от температуры и требований эксплуатации.

Трубный штуцер состоит из трех частей; Мужской конец, гайка и женский конец. Внутренний конец имеет внутреннюю резьбу, а наружную резьбу — наружную. Гайка обеспечивает необходимое давление и герметизирует соединение. На рис. 2 представлены типичные трубные соединения, используемые в производстве трубопроводной арматуры.

Рис. 2: Трубные соединения

Трубные переходники

Адаптеры в качестве трубопроводной арматуры используются для соединения разнородных труб.Доступны трубные переходники различных типов для различных применений. Поэтому нужно проявлять осторожность при заказе, чтобы получить правильный тип. Они классифицируются как: переходник для стопорной трубы, переходник для смещенной трубы, переходник для наружной трубы, переходник для внутренней трубы, переходники с прямой резьбой и т.д. Обычно они изготавливаются из стали, чугуна, полимеров, латуни, алюминия, бронзы и меди.

Рис. 3: Трубные переходники

Отводные соединения для труб

Отводные патрубки — это самоусиливающееся ответвительное соединение, используемое для соединения небольших ответвлений от магистральных труб большего размера.Это альтернатива разветвлению трубы. Они специально разработаны компанией Bonney Forge. В местах, где нет переходного тройника, широко применяются патрубки. Трубопроводы спроектированы на основе MSS SP-97 или ASME B 31.3. Доступны различные типы трубопроводов. Широко используемые патрубки:

Weldolet: Это ответвление 90 ⁰ , доступное для размеров 2 ″ и более. Фитинги Weldolet подходят для высоких температур и классов давления и широко используются в трубопроводной промышленности.Велдолеты доступны в двух размерах; полный размер и уменьшающийся размер. Тем не менее, уменьшение размера — это наиболее широко используемая сварочная бобышка.

Sockolet: Sockolets также 90 ⁰ ответвлений, но они используются для соединения труб с малым отверстием, сваренных муфтой, с большим размером коллектора труб, сваренных встык. Как и Weldolet, они тоже бывают полноразмерными и уменьшаются в размерах.

Thredolet: Резьбовые фитинги — это трубные фитинги 900, подходящие для соединения резьбовых фитингов с малым внутренним диаметром и соединениями труб для стыковой сварки.

Рис. 4: Соединение Weldolet, Sockolet и Threadolet

Аналогичным образом существуют другие фитинги для выпускного патрубка, такие как Elbolet, Nipolet, Latrolet, Flexolet, Flangolet, Sweepolet и Coupolet. Их наглядное изображение представлено на рис. 5.

Рис. 5: Различные выпускные фитинги для трубопроводов

Крестовина для трубопровода

Крестовина для труб также популярна в качестве четырехходовых фитингов, поскольку она состоит из одного впускного и трех выпускных соединений или наоборот. Они не так популярны в нефтегазовой отрасли и используются редко.Они используются в спринклерных системах пожаротушения. При пересечении трубопроводов четыре соединения трубопровода встречаются в одной общей точке.

Wyes

Фитинги типа «звезда» также называют боковыми соединениями. название Wye появилось потому, что оно напоминает букву «Y». Такие фитинги используются в дренажных системах и имеют ответвление под углом 45 градусов для обеспечения плавности потока воды. Такой тип фитингов имеет низкие потери на трение и очень низкую турбулентность.

Рис. 6: Крестообразные и звездообразные соединения

Заглушки и заглушки

Заглушки и заглушки — это фитинги, которые используются для закрытия концов труб.Они закрывают концы трубопроводов и обеспечивают плотное прилегание. Они широко используются в тупиках труб или при будущих соединениях.

Втулка

Втулки в качестве фитингов сочетают в себе трубы разных размеров. Они уменьшают больший размер до размера меньшей трубы. По сравнению с муфтой или муфтой втулки занимают очень мало места.

Отвод с большим радиусом

Отвод с большим радиусом используется в трубопроводах для транспортировки жидкости, требующих очистки скребками. Такие фитинги имеют очень меньший перепад давления и плавный поток благодаря большому радиусу и плавному изменению направления.Обычные отводы труб с большим радиусом — это отводы 3D и 5D, где D — размер трубы.

Заусенец

Заусенец — это полезный фитинг, используемый в водопроводной системе. Шипы соединяют гибкую трубку с трубами. Они имеют конец с наружной резьбой на одной стороне, а другой конец имеет трубку с одним или несколькими зазубринами, которая вставляется в гибкую трубку.

Типы трубопроводных фитингов в зависимости от использования / назначения

В зависимости от использования трубных фитингов их можно классифицировать следующим образом:

• Типы трубопроводных фитингов для удлинения или завершения участков трубопровода
  • Муфты
  • Переходники
  • Соединения
  • Заглушки
  • Заглушки
• Трубные фитинги для изменения направления
  • Колена
  • Отводы
  • Тройник
  • Крест
• Тройник 9011 или другие типы труб 9011 для соединения двух труб 9024 или 902
• Крестовина
• Боковые входные колена
• Wyes
