Термоусадка с оловом для проводов: Набор термоусаживаемых трубок с припоем, 12 шт

Содержание

Термоусадочные трубки с припоем, соединяем провода быстро и качественно.

Увидел на Алиэкспресс и, ради эксперимента, решил прикупить данное чудо. Термоусадочная трубка с припоем (или термоусадочная гильза) призвана помочь быстро соединить провода с помощью одной лишь зажигалки, либо термофена. Помимо быстрого соединения, данная муфта обеспечивает защиту от попадания влаги на образовавшийся электрический контакт. Это одна из тех вещей, которую нужно кинуть в бардачок машины, на всякий случай. Да, добрая старая изолента и скрутка безусловно быстрей, но они в паре не способны защитить место контакта проводов от разрыва и окисления.

Внешний вид

Термотрубки в количестве 10 штук приходят в обычном зип пакете.

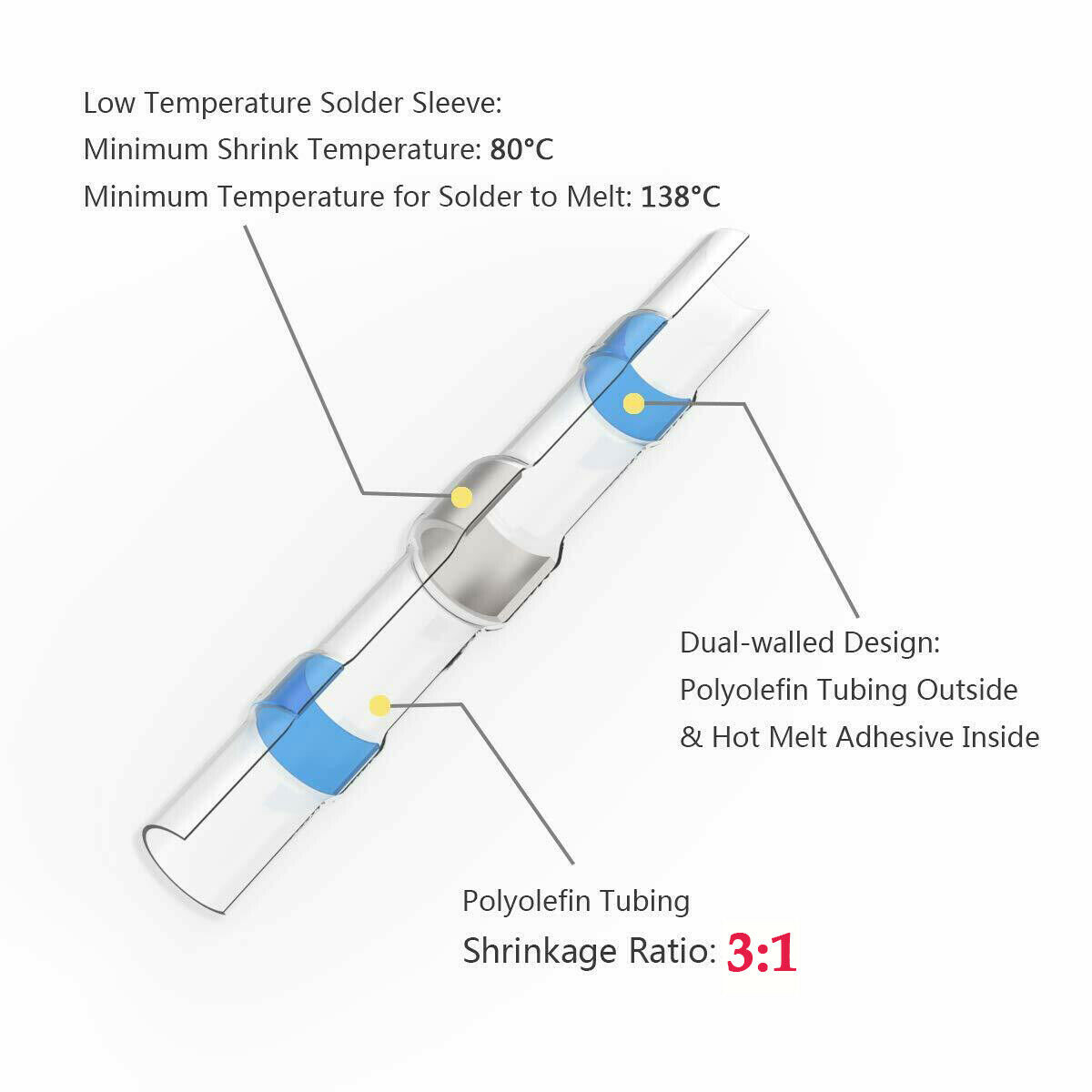

Гильза представляет собой термоусадочную трубку с термоклеем, внутри которой находится низкотемпературный припой.

Красные кольца – это утолщённая термоусадка с клеем, которая сжимается и приклеивается к изоляции провода в процессе нагрева. Тем самым обеспечивается защита от проникновения влаги и дополнительная прочность на разрыв.

Посередине – припой с флюсом, который плавится при относительно низкой температуре.

Размеры.

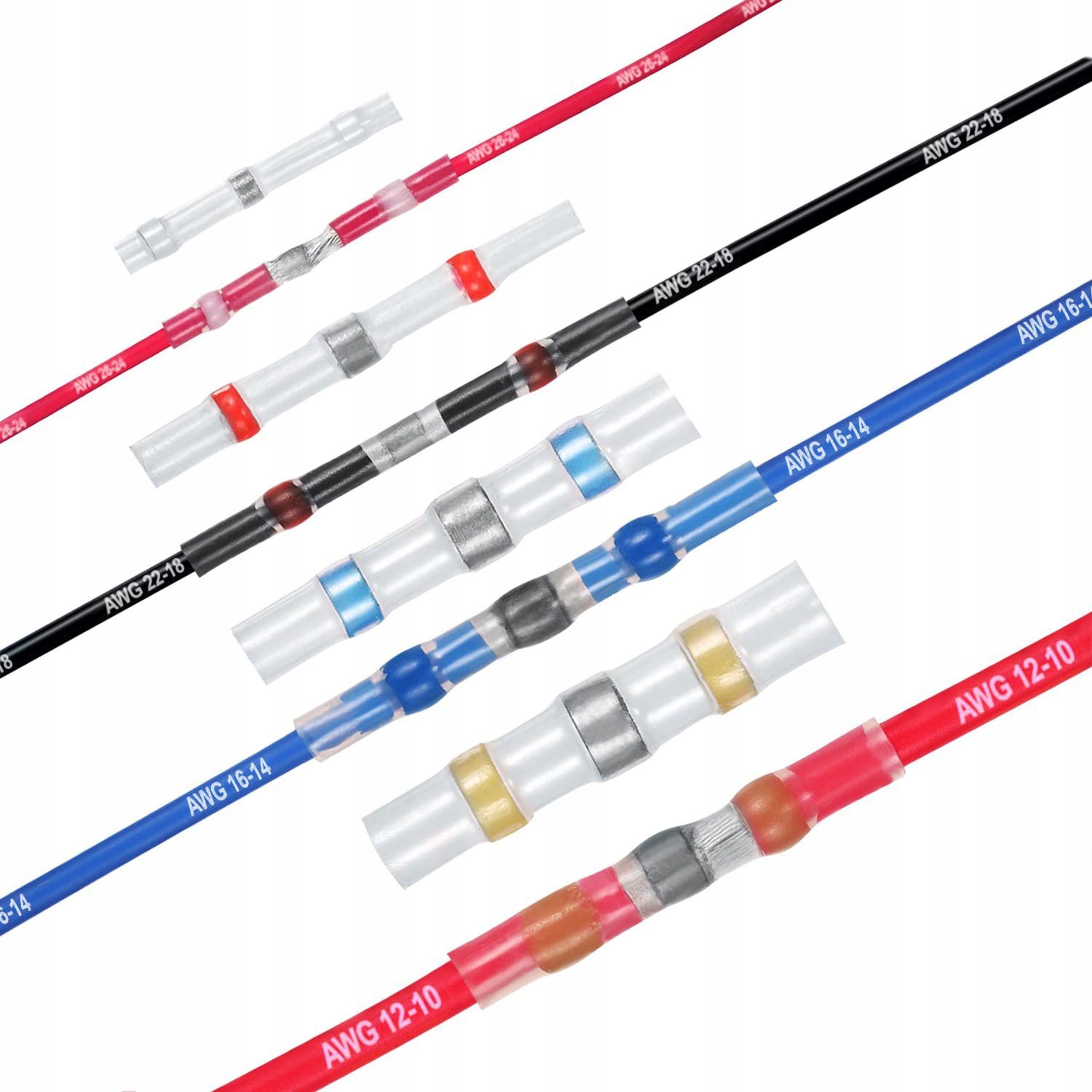

Концы трубки слегка разнятся в диаметре. Цветовая маркировка на трубке зависит от ее диаметра, необходима для быстрого подбора гильзы к проводнику.

Таблица идентификации гильз.

Цвет гильзыВнутренний диаметр гильзыСечение провода
Белый1,5 мм0,3-0,5 мм2
Красный3 мм0,5-1 мм2
Синий5 мм1-2,5 мм2
Желтый6 мм4 мм2

Разрез гильзы.

Температура плавления припоя ≈ 120 градусов.

Хостинг картинок yapx.ru

Применение

Продеваем трубку, зачищаем два провода ( ШВВП 2х0.75), распушиваем концы и стыкуем.

Устанавливаем трубку так, чтобы кольцо припоя было прямо на месте контакта. Включаем фен и хорошенько прогреваем получившуюся конструкцию. Минимальная температура для обеспечения качественного соединения – 175 градусов. Можно использовать обычную зажигалку, но я пользовался феном, т.к все закоптится и ничего не будет видно. В процессе усадки весь лишний воздух вышел.Соединение получилось достаточно крепким, вручную порвать не удалось.Кольца сильно обжали изоляцию кабеля, поэтому вероятности попадания влаги нет.Разрезаем трубку и смотрим качество соединения проводов.Припой растекся довольно неплохо, но при частых изгибах такое соединение долго не проживет.По просьбе товарища из комментариев провел эксперимент с зажигалкой. Термотрубка была на грани, но припой растекся явно получше — еле раскусил соединение.

Итог:

Данное приспособление явно имеет шансы на жизнь, т.к с помощью него можно быстро и надёжно (?) соединить порванные провода, обладая при этом минимальным количеством инструмента. Единственное, цена слегка высоковата, поэтому часто таким чудом не попользуешься.

Партия из 10 красных гильз

Партия из 50 красных гильз

Партия из 50 разных гильз

Как припаять провод паяльником

Припаять провода паяльником довольно просто. Поэтому вам не всегда следует бежать к мастерам в сервис. Можно попробовать припаять самому. Некоторые конечно берутся за ремонт бытовой техники самостоятельно. И им за это уважение. Но некоторые люди не имеют представления как паять даже обычные провода. Но после прочтения статьи думаю у вас получится спаять надежно и красиво. А если вы чуть-чуть попрактикуетесь, то эти навыки позволят научиться ремонтировать проводку, а также создавать собственные интересные проекты.

Что такое Пайка

Пайка  это операция, в результате которой создается неразъёмное соединение деталей. Путём введения между деталями расплавленного металла (припоя). Припой всегда имеет более низкую температуру плавления, чем детали. Крепость соединения (пайки) зависит от количества и правильности нанесения припоя.

Как происходит пайка провода паяльником

Чтоб произвести пайку, потребуются некоторые материалы из ближайшего магазина.

  • Паяльник
  • Припой 60/40
  • Канифольный флюс
  • Термоусадочная трубка

Инструменты для пайки проводов

Припои бывают разные, свинцовые и бессвинцовые. Свинцовый припой стоит сущие копейки и потому он используется практически везде. Бессвинцовый припой стоит дороже, поэтому его мало используют. Главный на мой взгляд плюс бессвинцового припоя это то что у него нет вредных паров. Но и свинцовый припой при правильном обращении будет безвреден.

!!!Главное не дышать парами

Рабочее место при пайке паяльником

Рабочее место должно быт вентилируемым если вы используете припой с содержанием свинца. Поверхность на которой собираетесь паять провода должна быть накрыта. Паяльник имеет температуру от 200 до 400 градусов. Поэтому чтоб ничего не прожечь и не испачкать. Можно взять кусок фанеры или плотного картона.

Перед тем как припаять провода паяльником зачистите подготовьте их

Перед тем как припаять провода их требуется зачистить. Можно использовать подручные средства, нож, бокорезы или специальный инструмент для зачистки. Будьте аккуратны так как при сильном усилии вы можете перерезать провод, или поранить себя. Так же постарайтесь не зачищать слишком малую площадь провода. Из-за коротких концов вам будет неудобно наносить припой. А так же, не зачищайте слишком много провода. Это приведет к обнажению чрезмерного количества проволоки. Что в свою очередь, потребует использования дополнительных термоусадочных трубок.

Подготовьте термоусадочную трубку

Трубку следует выбирать по принципу минимального диаметра, в который поместится провод. Не переборщите! Если взять трубку слишком большого диаметра, то вероятнее всего, она не сможет ужаться до нужного размера. Что касается длины, то здесь правило тоже довольно простое: трубка должна покрывать стык и заходить за него в обе стороны на один сантиметр. Наденьте термоусадочную трубку на провод и отодвиньте от конца провода.

Соедините провода



Слегка скрутите спаиваемые провода. Обратите внимание, при сильной скрутке проводов припой не сможет проникнуть между жилами. Но слишком слабо скручивать тоже нельзя.  И еще очень важный ньанс. Диаметр стыка (скрутки проводов) должен быть меньше диаметра термоусадочной трубки. Если будет больше, то велика вероятность, что после спайки вы не одените термоусадку. Либо она может порваться о спаянную скрутку.

Закрепите провода

Теперь следует закрепить провода над поверхностью, где будет проводится спайка. В принципе можно попытаться припаять на поверхности, но появляется возможность прилипания проводов на поверхность. Если вы используете канифоль тогда следует перед закреплением, нанести ее на провода. Наносится она очень просто. Берете провод укладываете на канифоль и подносите паяльник к проводу. Канифоль растапливается и провод утопает. Теперь вытаскиваете его и закрепляете для пайки.

Если используете канифольный флюс

Чтоб нанести канифольный флюс требуется. Закрепить провода и размазать его по всех поверхности оголенных проводов.Вотрите небольшое количество флюсовой пасты в оголенное соединение проводов. Аккуратно распределите ее по всему медному участку. Канифольный флюс поможет припою затечь в сетчатые жилы.

Подготовьтесь к пайке

Как припаять провод паяльником

Включите паяльник. Достаньте около 5 сантиметров припоя. Один из концов привоя (олово) должен быть открыт и готов к использованию. Пока нагревается паяльник, протрите жало паяльника влажной салфеткой. Это поможет устранить налипший мусор и окислы. Если вы только что купили паяльник это можно не делать. Вам надо его залудить.

Как залудить паяльник паяльник

Чтоб залудить новый паяльник, требуется его зачистить шкуркой. Далее нагретый опустить в канифоль либо флюс. И макнуть в олово. Конец паяльника испачкается олове. Поздравляю вы залудили паяльник.

Как залудить паяльник паяльник

Припаиваем провода

Как припаять провод

Для того чтоб припаять провода, прикоснитесь нагретым концом паяльника к стыку проводов. И удерживайте наконечник  паяльника в течение 3-5 секунд. Тем самым вы нагреете проволоку. Затем слабо коснитесь оголенным концом припоя паяльника, припой сползет на провода. Под воздействием тепла, оловянный припой должен быстро расплавиться и втянуться в медные жилы.

Оденьте термоусадку

Когда припой остынет передвиньте уже надетую термоусадочную трубку на соединение. Убедитесь, что она располагается ровно. Проведите несколько раз зажигалкой по трубке, пока она полностью не сожмется. Вот и все, вы успешно спаяли два провода!

термотрубка после пайки проводов



Заключение

Если вдруг после прочтения вы ничего не поняли, тогда посмотрите видео. Там очень хороший урок.

Вот в принципе и все, немного практики и вы спокойно будите менять конденсаторы, или создавать что-то интересное. Например можете сделать Портативное зарядное USB устройство.

Наконечники для проводов под опрессовку и пресс-клещи для их обжима

Опрессовка – это способ соединения проводов посредством обжатия их концов специальными гильзами или наконечниками при помощи обжимных клещей либо пресса.

Опрессовка проводов позволяет повысить надежность и безопасность их соединения. Неопрессованный многожильный провод при зажиме его оголенного конца клеммой расплющится и распушится. При этом некоторые жилы могут повредиться и уже не будут участвовать в работе проводника. Впоследствии это может привести к нагреву, а также обгоранию места соединения.

Кроме того, опрессовка защищает провод от внешних воздействий – доступа влаги и кислорода – вследствие которых происходит окисление токоведущих жил, которое также негативно сказывается на качестве коммутации.

Опрессовочные наконечники и гильзы

В зависимости от типа предполагаемого соединения для опрессовки могут использоваться наконечники или гильзы.

  • Гильзы для опрессовки проводов представляют собой металлические трубочки. С их помощью можно соединить несколько проводников, вставив их внутрь гильзы, а после обжав клещами. Таким образом вы получите неразрывное соединение – разомкнуть его можно только посредством обрезания проводов.
  • Наконечник с одной стороны представляет собой трубку для вставки и обжимки проводника. Другой его конец имеет форму клеммы для болтового соединения. Существуют также штыревые наконечники, которыми можно пользоваться для подготовки провода к такому способу соединения, как клемники ваги.

Гильзы и наконечники изготавливаются из меди или алюминия – для медных или алюминиевых проводов соответственно.

Гильза для опрессовки

Важно! Не следует применять в соединении разные виды металлов, поскольку в таком случае оно будет сильно подвержено коррозии.

В случае необходимости соединения медного и алюминиевого проводников можно использовать комбинированные гильзы, один конец которых изготовлен из меди, а другой – из алюминия.

Кроме того, гильзы и наконечники могут быть изолированными или неизолированными, т.е. покрытыми слоем изоляции или без нее.

Весьма важно подбирать гильзы или наконечники в соответствии с диаметром сечения проводника. Провод должен свободно заходить внутрь, но не болтаться там. Наконечники или гильзы большего размера не смогут обеспечить надежного контакта.

Инструменты для обжима наконечников проводов

Для качественного обжима наконечников или гильз проводов необходим специальный обжимочный инструмент, который способен создавать соответствующее усилие, — пресс-клещи. По конструкции пресс-клещи подразделяют на:

  • двухгубочные;
  • четырехгубочные;
  • шестигубочные.

Двухгубочные клещи для обжима наконечников проводов по своему принципу действия похожи на плоскогубцы, только их «губки» имеют рельефную форму и называются матрицами. Двухгубочные клещи могут комплектоваться съемными матрицами разных форм. Данный инструмент применим для работы как с наконечниками, так и с гильзами.

Четырехгубочные и шестигубочные обжимные устройства имеют соответственно по четыре или шесть «губок», которые формируют круглый захват. При сжатии ручек таких клещей образуется давление с четырех (шести) сторон, а обжимаемая гильза выходит четырехгранной (шестигранной). Для обжима наконечников такие пресс-клещи не применяются.

Ручные пресс-клещи могут быть гидравлическими. Такие модели способны с легкостью обжимать провода большого сечения.

Опрессовочные клещи

В промышленности для обжима проводов с еще большим диаметром применяют прессы, которые бывают с ручным или ножным приводом,а также могут быть гидравлически усилены.

Как обжимать провода наконечниками и гильзами

Процесс обжима проводов наконечниками представляет собой несложную последовательность этапов.

  1. Подготавливаем провод. Для этого с его конца, планируемого к опрессовке, снимается слой изоляции. Делать это нужно предельно аккуратно, чтобы не повредить жилы проводника. Ширина снимаемого слоя изоляции должна четко соответствовать размеру наконечника.
  2. Вставляем провод в отверстие наконечника (в так называемую юбку) и удерживаем внутри рукой.
  3. Наконечник с проводом внутри вставляем в пазы пресс-клещей, имеющих подходящую матрицу.
  4. Сжимаем ручки пресс-клещей до щелчка.
  5. Отпускаем ручки пресс-клещей и вынимаем обжатый проводник из пазов их матрицы.

Опрессовка проводников гильзами производится по аналогичному принципу. Предварительно необходимо определиться с тем, каким образом будут вставляться провода в гильзу – встык (навстречу друг другу) либо с одной стороны гильзы. Контакты, обжатые неизолированными гильзами, следует заизолировать специальными термоусадочными трубками для проводов.

Изоляция проводов термоусадкой

Термоусадочные трубки изготавливаются из полимерного материала, сжимающегося при воздействии на него высокой температуры. После усадки такая трубка плотно облегает изолируемый проводник, образуя надежное покрытие.

Термоусадочная трубка

Достоинства термоусадки в сравнении с другими способами для изоляции проводов:

  • простота монтажа;
  • исключение возможности смещения изоляционного слоя;
  • обеспечение дополнительной механической прочности, а также защиты для проводника;
  • долгий срок службы;
  • герметичность покрытия.

Размеры термоусадочных трубок

Основным параметром размера термоусадки для проводов является внутренний диаметр трубки до усадки. Иногда маркировка термоусадочных трубок предполагает обозначение через дробь диаметра после усадки либо коэффициента, по которому определяется этот диаметр.

Важно! Наиболее распространенным является коэффициент усадки 2:1, обозначающий, что после температурного воздействия термоусадочная трубка сожмется в 2 раза. Однако встречаются и термоусадочные трубки с коэффициентом усадкидо 6:1.

Термоусадочные трубки для проводов европейского производства выпускаются типовыми диаметрами в пересчете на метрическую систему (в оригинале диаметры измеряются в дюймах) 1,6 мм, 2,4 мм, 3,2 мм, 4,8 мм, 6,4 мм и т.д.

Российские, а также азиатские производители выпускают изделия с шагом диаметра 0,5 мм и 1 мм.

По толщине стенок после усадки различают тонкостенные и толстостенные трубки.

Толщина стенок первых после воздействия высокой температуры составляет не более 1 мм. Обычно коэффициент усадки у таких трубок составляет от 2:1 до 4:1.Клеевого слоя, обеспечивающего повышенную герметичность изоляции, они не имеют.

Толстостенные термоусадочные трубки имеют послеусадочную толщину стенок от 1,5 мм до 4,5 мм, их коэффициент усадки может достигать 6:1, а внутренний слой зачатую является клеевым.

Термоусадочные трубки продаются нарезкой по 1 м либо мотками с длиной намотки кратной 25 м.

Как работать с термоусадкой

Для того, чтобы изолировать проводник методом термоусадки, не требуется каких-либо специальных навыков или приспособлений. По сути, вам понадобится только острый нож либо ножницы, а также источник теплоты, например, обычная зажигалка. Диаметр термоусадочный трубки подбирается таким образом, чтобы в трубку до усадки можно было свободно продеть проводник. Диаметр после усадки должен быть меньше диаметра сечения проводника.

Алгоритм изоляции провода термоусадкой.

  1. Отрезаем кусок трубки необходимой для покрытия оголенной части проводника длины с учетом коэффициента продольной усадки, который обычно составляет 5-10%. На срезах не должно быть зазубрин или неровностей – это может негативно сказаться на качестве изоляционного слоя.
  2. Отрезок трубки надевается на провод до того, как осуществляется соединение, которое он будет изолировать.
  3. После монтажа соединения отрезок термоусадочной трубки помещается в предназначаемое для него место.
  4. Нагрев изоляции осуществляется предельно равномерно от середины трубки к ее краям (на небольших отрезках возможен нагрев от одного края к другому), это позволит избежать чересчур большой продольной усадки, а также убережет от возникновения пузырьков воздуха под слоем изоляции.

Термоусадка

Как обжать наконечники для проводов без инструмента

Напоследок немножечко вредных советов. Если вы задумываетесь над вопросом, как обжать наконечники для проводов без специализированного инструмента, то для этого существует ряд способов. Однако имейте в виду, что не один из них не гарантирует надежного соединения,а ответственность за последствия таких работ будете нести только вы сами.

Можно попробовать «обжать» провод наконечником при помощи кернера – стержня круглого сечения, один конец которого заточен под конус. В крайнем случае, вместо него можно использовать гвоздь большого размера. Наконечник со вставленным в него проводником укладывается на плоскую жесткую поверхность, а кернером посредством аккуратных равномерных ударов молотка в нем делаются точечные вмятины с двух сторон.

Кроме того, вы можете соединить конец провода с наконечником посредством пайки. Данный способ нельзя назвать обжатием, однако он относительно прост и надежен в своем исполнении. Конец провода и внутреннюю поверхность наконечника следует предварительно залудить, а в верхней части последнего необходимо просверлить небольшое отверстие. Далее конец кабеля заводится внутрь наконечника, а получившаяся конструкция обматывается слоем стекловолоконной ленты.

После этого необходимо осуществить подогрев соединения газовой горелкой, иначинать заливать внутрь через проделанное отверстие расплавленное олово. При равномерном прогреве оно будет беспрепятственно протекать внутрь и проникать между жилами проводника и стенками наконечника, а слой стекловолокна не даст олову вытечь наружу.

Термоусадочные припоя терминалы, Навальный Термоусадочные соединители, поставщиков пуля Термоусадочные Разъемы в Китае

Китай Термоусадочная Провода Соединители Обжимные  Поставщики

10-22awg силы Термоусадочных стыковых соединителей провод изолированный электрический Обжимной терминал

Введение Продукта:

10-22awg силы Термоусадочных стыковых соединителей провод изолированный электрический Обжимной терминал изготовлен из полиолефина в сочетании с горячим прилипателем melt, Термоусадочные проволокой Разъем имеет отличную теплоизоляцию, защиты, водонепроницаемый и анти — корозии.

Изолировал термоусадочной приклад Разъемы провода Электрические Обжимной середине медной пробки высокой чисто фиолетовый медные трубы с превосходной электропроводностью. Разъема соединения термоусадочная Обжимной Разъем провода клеммы стыковой Соединитель, он имеет преимущество хорошее durablity, простота в эксплуатации и низкая стоимость установки по сравнению с обычным разъемом.

Применение Продукта:

а) как правило, применяется для электрических проводов, провода, кабели и электрический разъем для защиты.

б) применяется для rogh среды для укрепления фиксированной и анти-шок функцию.

Характеристика Продукта:

коэффициент) сжатия 3/1

б) Цвет: красный, синий, желтый

с) ПА горячего расплава клея имеет высокую водонепроницаемость.

д) производительность расширение выше, устойчивость к механическим повреждениям.

е) хорошую электрическую проводимость.

е) высокая упругость пробки не легкий к деформации.

Операционные показатели:

Начальная температура: 80 градусов Цельсия

Мин. Термоусадочная темп.: 130 градусов по Цельсию

Рабочая температура: 55~125 градусов Цельсия

До стандартных: одобрение

В соответствии с UL224, сертификат RoHS
