Установка приточного клапана на окно

Пластиковые окна стали популярны благодаря своей герметичности, они полностью исключили сквозняки и поступление воздуха с улицы. Отсутствие щелей имеет не только положительные стороны, но и минусы – нарушается вентиляция помещения и повышается влажность. Доступ свежего воздуха становится возможен только при открытом окне, но вместе с тем открывается дорога уличному шуму и холоду в зимний период. При долгом отсутствии хозяев квартира остается без проветривания, и в ней создается неприятный микроклимат.

Решить проблему с вентиляцией и влагой на окнах позволит установка приточного клапана на окно. Доступное по цене и эффективное устройство обеспечит непрерывное обновление воздуха при закрытых окнах, при этом температура в помещении не изменится, и шум не будет вас беспокоить.

Разновидности конструкций

Фальцевый

Устройства для вентиляции, устанавливаемые на пластиковые окна, бывают трех типов:

Фальцевые клапаны – простые и дешевые модели, пропускающие маленький объем воздуха.

Щелевые клапаны – устройство размещается в верхней части окна. Оно позволяет регулировать поступление воздуха и хорошо справляется с вентиляцией помещения.

Накладные клапаны – требуют установки до монтажа окон, несмотря на большую эффективность проветривания, редко используются в квартирах. Устройство снижает теплоизоляцию. Его применяют в промышленных помещениях.

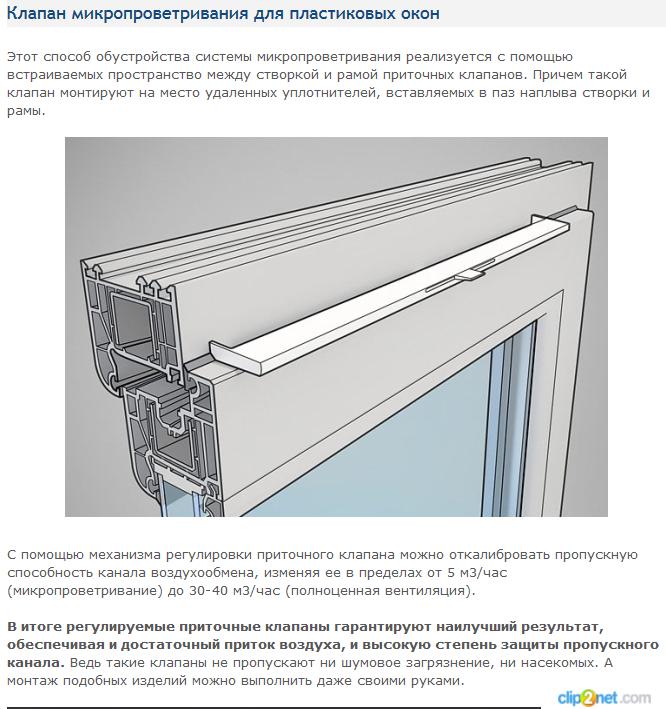

Щелевой

Размещение

Устройства для вентиляции помещения устанавливают на окно или на стену около него. Размещение на стене создает дополнительные трудности по пробиванию прочного материала несущей конструкции, для этого потребуется специальный инструмент и значительные усилия. Поместив устройство на створ окна, вы не нарушите целостность интерьера и легко справитесь с монтажом. Современные модели клапанов приточной вентиляции рассчитаны на установку на пластиковый, алюминиевый и деревянный профиль. Его монтаж выполняется в прорезь металлопластикового профиля или между створкой и рамой. Корпус устройства изготавливается белого или коричневого цвета и его подбирают индивидуально.

Монтаж щелевого клапана

Плюсы установки оконной вентиляции:

Исключается появление конденсата на стеклах и плесени на откосах окна.

Обеспечивается непрерывная циркуляция воздуха.

Приточные клапаны не создают теплопотерь и сквозняков.

Устройство монтируется на створку, поэтому световой проем не уменьшается в размере.

С оконной вентиляцией не требуется частого открывания створок, благодаря этому меньше изнашивается фурнитура.

Клапан на пластиковое окно отличается простотой установки и эксплуатации.

Преимущества

Принцип функционирования

Устройство является частью естественной вентиляции, оно обеспечивает подачу свежего воздуха благодаря разнице между давлением снаружи помещения и внутри. Для эффективной работы клапана необходимо иметь действующую вытяжную вентиляцию. В летнее время при высокой температуре на улице потребуется включение принудительной вентиляции.

Принцип работы

Регулировка объема поступающего воздуха выполняется и по уровню влажности, для этого внутри прибора установлен гигрометр, который закрывает или открывает внешнюю заслонку клапана. Из-за неправильной регулировки заслонки при сильных морозах устройство замерзает, поэтому нельзя перекрывать клапан полностью. Чтобы избежать такой ситуации, необходимо создать пластиковый терморазрыв для металлического корпуса. Изготовители конструируют приспособление так, чтобы входящий холодный воздух не контактировал с теплым и влажным, находящимся в помещении. Уровень шума после установки вентиляционного клапана, практически, не изменяется. В помещениях с особыми требованиями звукоизоляции устанавливаются акустические вентиляционные устройства, в их конструкции используются материалы, поглощающие звук. Дорогостоящие проветриватели пропускают достаточный поток свежего воздуха и обеспечивают полную тишину.

Виды

Устройства для создания вентиляции различаются по материалу, используемому при производстве. Они бывают пластиковыми и металлическими.

Регулировка

По способу регулировки приспособления делят на автоматические и механические.

Механические (ручные) клапана оснащены веревкой, соединенной с рычагом заслонки, иначе устройство, размещенное на высоте около двух метров, не достать. Оптимальные параметры выставляются методом проб, вы сами решаете, какое количество воздуха пустить в помещение.

Могут быть механическими и автоматическими

Автоматическая конструкция осуществляет регулировку по уровню давления и влажности. Она не требует присутствия человека и в нужный момент увеличивает или уменьшает входной канал. При сильном ветре специальная шторка уменьшает количество входящего воздуха. Контроль уровня влажности возложен на гигроскопичный датчик. Он изготовлен из нейлоновых лент, которые расширяются и сжимаются при изменении степени влажности. Автоматический клапан удобный и практичный вариант для квартиры или офиса.

Новинка – клапан-ручка

Альтернативой установки оконного щелевого клапана является вентиляционное приспособление, размещенное в ручке пластикового окна. Такая конструкция рекомендуется для алюминиевого профиля. Она располагается в непосредственной близости от стеклопакета и предотвращает появление конденсата.

Обратите внимание!
В конструкции клапана предусмотрен фильтр, который задерживает пыль. Его действие рассчитано на полгода, после его заменяют.

Клапан-ручка
Приточная вентиляция в ручке незаметна, но эффективно поддерживает здоровый микроклимат в комнате. Для регулировки подачи свежего воздуха сбоку установлен рычаг.

Инструменты для самостоятельной установки клапана:

Отвертка.

Рулетка.

Строительный нож.

Установка

В комплект для установки вентиляционного приспособления входит:

клапан;

уплотнитель;

крепеж.

Монтаж не требует профессиональных навыков, он прост и понятен, а компания-изготовитель прилагает подробную пошаговую инструкцию.

Первый шаг – разметка профиля рамы под укладку специального уплотнителя, идущего в комплекте. Он, в отличие от уже установленного, не прижимается плотно, а позволяет воздуху поступать в комнату. Работа выполняется при открытой оконной створке. Желательно поместить клапан посередине окна. Измерив длину рамы, легко вычислить, сколько сантиметров отступить от каждой стороны, чтобы приспособление в 35 см оказалось в центре.

Канцелярским ножом по разметке надрезают и вынимают оконный уплотнитель. На его место вставляет отрезок из комплекта.

Разметку с рамы необходимо точно перенести на створку. Уплотнитель на ней также вырезается и вынимается по размеру клапана, на 35 см.

В паз створки вставляются три маленьких кусочка уплотнителя. Их необходимо расположить около трех выступающих частей клапана, которые предназначены для фиксации саморезами на окне.

С корпуса клапана снимают защитную пленку двухстороннего скотча, фиксирующего приспособление на створке. Аккуратно приклеив вентиляционное устройство к створке, закрутите отверткой саморезы в специальные отверстия.

Между закрепленными участками укладываются два отрезка уплотнителя по 16 см каждый.

Установка завершена, теперь пластиковое окно не будет покрываться каплями влаги, а воздух в квартире будет свежим. Благодаря расположению вентиляционного отверстия, уличный воздух попадает под потолок и только смешавшись с теплым опускается вниз.

Вариант установки

Клапаны другой конструкции требуют вырезания щели в профиле окна. Это трудный процесс, требующий специального инструмента, поэтому его используют редко.

Производители

Французская компания AERECO предлагает автоматические устройства с удаленным гигрометром. Такая конструкция позволяет ориентироваться на уровень влажности непосредственно в помещении. Ее датчики изготавливаются из полиамидных лент, изменяющих размер под действием влаги. Приспособления приточной вентиляции выпускаются в различных модификациях и цветовых оформлениях корпуса.

Aereco

Установка приточного клапана REHAU выполняется на оконный створ без необходимости фрезерования щели. Он оснащается сменным фильтром и ступенчатой регулировкой потока воздуха. Автоматика приспособления работает бесшумно и эффективно, закрывая мембрану при сильном ветре и открывая при нормальном давлении.

Конструкция клапана Air-Box Standart состоит из двух частей – наружной и внутренней. Первая устанавливается в нижней части окна, а вторая располагается вверху на створке. Модель Comfort имеет цельный корпус и размещается в верхней части оконного профиля. Она отличается звукопоглощающими свойствами.

Обслуживание

Уход

Устройство не нуждается в сложном уходе, но для нормального функционирования необходимо очищать его раз в полгода. Если не убирать загрязнение, то пыль будет попадать в воздух в большом количестве. Облегчить процедуру очистки поможет использование пылесоса. Внешнюю часть корпуса приточного клапана протирают влажной тряпкой. Нельзя промывать приспособление проточной водой или использовать бытовую химию. Чтобы не сломать вентиляционный клапан, нужно аккуратно выполнять регулировку и не разбирать устройство. Если поблизости производятся ремонтные работы, необходимо защитить приспособление от грязи.

Приточный клапан — простой и эффективный способ сделать воздух своей квартиры чистым и свежим.

Фото

Шаги 1 и 2

Шаги 3 и 4

Шаги 5 и 6

Шаги 7 и 8

Установка приточного клапана на пластиковые окна в Москве

Какой приточно-вентиляционный клапан выбрать для монтажа на окна и нужен ли он?

Вентиляционный клапан для ПВХ окон нужен для того, чтобы создать в помещении правильный микроклимат, поскольку конструкция профильных систем не предусматривает естественной циркуляции воздуха. В отличие от старых деревянных окон, которые относятся к категории «дышащих — продувающихся» материалов и способны пропускать воздух, пластиковые окна, алюминиевые и деревянные окна полностью герметичны, прекрасно защищают дом от грязи, пыли и шума с улицы, но не всегда оснащаются специальными устройствами для притока свежего воздуха.

Приточный клапан – характеристика и особенности устройства

Для разбавления спертого воздуха в помещения в конструкции окон предусмотрена функция притока воздуха. Для этого достаточно поставить створку в правильное откинуто и оставить так. Но, возникает проблема с проветривание во время дождя, при обильном выпадении снега, или самая распространенная проблема проветривания зимой – происходит повышенное поступление уличного холодного воздуха, и дискомфорт от холода устраивает далеко не всех жильцов. Решить эту проблему позволят приточные вентиляционные клапаны. Не все из них устанавливаются на заводе, в большинстве случаев монтируются в раму уже тогда, когда окно стоит на своем месте, это считается дополнительный элемент окна, и устанавливается по требованию.

Клапан состоит из следующих элементов:

Воздухозаборника – наружного блока с козырьком, который предотвратит попадание насекомых, пуха и пыли внутрь.
Рабочего канала телескопического типа – фиксируется внутри профиля при помощи гильзы.
Форсунки.
Фильтра.
Регулировочного элемента.

Последние 3 элемента можно отнести к внутреннему наполнению клапана, их основная задача – смена интенсивности воздушного притока.

Как это работает и зачем нужно?

Клапан предназначен для создания так называемой пассивной вентиляции, если так можно это назвать. Если на улице, температура менее +5 градусов, создастся разница давления, за счет чего уличный воздух будет всасываться в помещение естественно, за счет того, что в помещении работает основная вытяжная вентиляция. Если же температура на улице выше и нужен приток воздуха, то помещение нужно оснастить принудительным притоком воздуха уличного, или включить на постоянную

Для того, чтобы это работало правильно, важно:

Чтобы внутри помещения работала вентиляция.
Входная дверь в квартиру была герметична.
Двери в комнатах наоборот не были герметичны для прохода воздуха.
Или в стенах были переточки для выхода воздуха из комнаты в сторону вытяжных каналов
Нужно чтобы соблюдался свободный обмен воздушными массами – присутствовали щели из помещения

Оконные клапаны по внешнему виду напоминают щель, созданную в раме окна с заслонками.

Часто ко мне обращаются клиенты с вопросом, насколько необходимо установить подобного рода устройства. Я не устаю говорить, что установка приточного клапана на пластиковое окно позволяет создать в комнате комфортный здоровый микроклимат и удалить спертый воздух незаметно для домочадцев. Так, как в любых оконных светопрозрачных конструкциях отсутствует вентиляционный эффект, их стоит оснастить клапанами. Без них будет просто невозможно удалить углекислый газ из помещения, который накопился в комнатах, где постоянно кто-то находится, а также с помощью клапанов возможно понизить уровень влажности, а, следовательно, и разрастание плесени и грибка на откосах. Страшнее последствия постоянного кислородного голодания для человека – ухудшение самочувствия, снижения работоспособности.

Приточные устройства ведь можно не использовать, достаточно регулярно проветривать?

Да возможно конечно, и многие так делают, расскажу о минусах:

Постоянно открытая «форточка» — это шум и холод, особенно в холодное время года.
Сквозняки Вам обеспечены, поскольку воздушные массы никак не контролируются.
Такой вариант идеален, если Вы любите проветривать помещение максимально быстро, приоткрыл окно и максимум уличного воздуха попадает в помещение.

Вывод напрашивается сам.

Недостатки и преимущества

Преимуществами клапанов можно считать:

Непрерывный приток уличного воздуха и постоянную циркуляцию воздуха в помещении.
Отсутствие сквозняков, что особо важно в детской комнате, где постоянно живет ребенок.
Создание правильного микроклимата в комнате, это важно для человека.
Отсутствие конденсата, снижение вероятности развития грибка и плесени.
Сохранность шумо- и теплоизоляционных свойств конструкции.
Простой вариант использования, главное контролировать влажность.
Регулируемость, можно впускать больше или меньше воздуха.

Недостатки:

Если Вы выбрали механический клапан, его придется регулировать вручную на высоте.
Есть вероятность обмерзания зимой, если нет тяги и влажность внутри помещения.
Если не установить фильтр, в помещение может попасть пух и пыль.

Что касается регулировки количества доступа воздуха во внутрь помещения, то она зависит от множества факторов: количеств людей в помещении, погоды на улице, температуры в помещении, и скорости оттока воздуха через вентиляцию.

Выбираем клапан правильно

Решив купить приточный клапан в Москве, учитывайте сразу несколько параметров:

Материал изготовления – может быть пластик или алюминий. Стоит выбирать его исходя из внешнего вида окна, например, для ПВХ конструкций органично будет смотреться пластиковый вариант, а для алюминиевых – алюминиевый окрашенный в цвет рам, хотя он и идеально подходит к ПВХ и деревянным окнам.
Тип установки – он может быть врезным в раму, или накладным сверху оконной коробки, при этом такой накладной уменьшает высоту рамы оконной. А еще есть клапан, который устанавливается в стеклопакет при этом он нужен новый, старый же будет не пригодным.
Тип регулировки – ручной вариант значительно дешевле и привычнее, но автоматический – проще и удобнее в пользовании. Самые дешевые вообще идут без регулировки, поэтому, при сильном ветре могут не функционировать, будет сильно задувать.
Размер – есть модели, которые попросту незаметны, другие же сильно выделяются. Выбирайте тот, который подходит по Вашему мнению.
Наличие шумоизоляции – позволит снизить уровень нежелательного шума в помещении.

Считается, что простыми для самостоятельной установки будут фальцевые и щелевые модели.

знай больше

У вас есть вопросы?

Напишите! Я на связи прямо сейчас!

Подробнее о видах

Бывают такие виды клапанов:

Фальцевый – имеет небольшую пропускную способность, не достаточно хорош в отношении шумоизоляции помещения. Чтобы приток воздуха был оптимальный лучше устанавливать по 2 изделия на 1 окно. Неоспоримыми преимуществами данной модели можно считать доступную цену, простой монтаж такого клапана, установка которого не предусматривает демонтаж стеклопакетов, и сверления рам оконных.
Врезной – когда в оконном изделии фрезеруются отверстия на улицу и устанавливается с улиц накладка, а внутри сам механизм с фильтром для контроля притока, это оптимальный вариант, для достаточного притока воздуха, можно поставить один на окно при ширине не более 1500мм
Щелевой накладной — с размерами от 60мм высотой и шириной на всю длину рамы. Такой изготавливается в виде цельного блока, и устанавливается при установке окна, закладывается в проект оконного проема и комплектации окна. Отличается достойной пропускной способностью. Отличные свойства тепло- и шумоизоляции окна сохранятся, пропускная способность больше чем у фальцевых в 4 раза, в таком варианте я рекомендую клапан VILPE RENSON INVISIVENT он идеально решит поставленную задачу.
Щелевой врезной – этот клапан устанавливается в зону самого стеклопакета, при этом старый стеклопакет вынимается и вместо него устанавливается укороченная версия чтобы клапан поместился в зону створки. Идеально такой клапану останавливать на производстве, чтобы стеклопакет был изготовлен заранее, и в таком случае не будет дополнительных расходов. Идеальный клапан в таком случае я рекомендую VILPE RENSON AR 75

Что касается типа управления, то оно может быть:

Ручным – зачастую присутствует в дешевых моделях, предусматривает механическую настройку клапана на нужный режим работы при помощи детали, расположенной на корпусе. Регулировка не предусматривает учет микроклимата в помещении.
Автоматическим – в таком случае регулировка выполняется встроенным в устройство механизмом, который подключается к умному дому. Все контролируется с помощью датчика внутри помещения — который определит уровень влажности в комнате, соответственно будет контролировать интенсивность поступающего воздушного потока.

На бюджетных вариантах клапанов регуляторы оснащаются ручками для указания открыт клапан или закрыт, а шторка клапана указывает положение которых показывает направление воздуха:

Что учитывать при выборе?

Решив приобрести вентиляционный клапан, учитывайте:

Не все клапана можно поставить на уже существующее окно, это нужно диагностировать по фотографии или организовывать платный выезд технолога, по Москве это стоит 2000руб, которые потом учитываются в стоимость работ и материалов
Пропускную способность приточного клапана – своего рода производительность устройства. На нее влияет проходное сечение и давление. Числовые показатели не всегда отражают реальную производительность, поскольку показатель давления в них может не учитывать вовсе. Считается, что нормой станет устройство с пропускной способность 20-35 куб.м/ч при 10 Па.
Шумоизоляционные свойства – считается, что для комфортного использования окон, это показатель не должен быть меньше 30-35 Дб. Некоторые производители предлагают окна с высочайшими шумозащитными свойствами, тогда и клапана должны соответствовать данным параметрам.
Режим рабочей внутренней температуры и влажности – важный параметр, который не даст клапану обледенеть зимой из внутри помещения. Во избежание этого создается тепловой разрыв, то есть от радиатора воздух должен поступать в зону клапана.
Тип и легкость настройки – если для Вас важно контролировать уровень поступающего воздуха, выбирайте вариант с функцией регулировки.

Для того, чтобы в помещение не попадала нежелательная пыль и грязь, а также насекомые, производители оснащают некоторые модели фильтрами.

Сравним варианты вентиляции

Врезной климатический клапан в окно будет стоить относительно недорого, максимально прост в использовании и монтаже. Их работа беззвучная, но они не способны сохранить исходные параметры шумоизоляции конструкции. Для обслуживания достаточно регулярной чистки – раз в 6 мес. Не стоит мыть их с применением химикалий.
Клапан на окно сверху, будет работать исправно, но его особенность заключается в том, что нужно устанавливать его на окно при установке и проектировать за ранее чтобы окно было изготовлено соответствующее по размеру, и у него хорошая шумоизоляция, и высокая стоимость.
Стеновой приточный клапан – вариант требует установки с помощью специального инструмента, которым проделывается отверстие в стене. В некоторых вариантах устанавливаются фильтры, которые очищают поступающий воздух. Не дорогой по стоимости, и сложный в установке.
Бризер – электрическое мощное устройство, которое включает в себя систему климат-контроля, притока и очистки воздуха. Пропускная способность достойная – до 150 куб.м/ч., а уровень шума очень низкий – 19ДБ. В некоторых моделях может присутствовать функция подогрева воздуха. Такой вариант нельзя установить самому, здесь должен работать специалист с опытом. Стоимость – высокая.
Рекуператор – электрический агрегат, который имеет в своей конструкции и вентилятор на приток воздуха и отток его с помещения, с подогревом и фильтрацией. Достойная производительностью боле 120 куб.м/ч. и такой вариант требует тщательно проработки по возможности установки оборудования. Стоимость высокая по самому оборудованию и выполнению работ.

Если Вы живете вдали автомагистрали, промзоны, а в комнате присутствуют не более 2-х человек, можно остановиться на классическом клапане, а если вы рядом с дорогой шумной, то нужно задуматься о более серьёзном оборудовании.

Какие модели сейчас популярны?

Бренды оконных клапанов, которые пользуются популярностью сегодня, представлены в списке

Aereco.
Air-Box
Aquvent
Aeromat
Climamat
Brookvent SM Tip Vent
И многие другие есть на оконном рынке

Стоимость брендовых изделий необходимо уточнять индивидуально!

Как установить клапан оконный самому?

Для того, чтобы установить клапан в первую очередь нужно его приобрести, а установить вы сможете самый простой, тот который устанавливается без фрезеровки и разбора оконной конструкции, такой клапан можно приобрести в любом магазине, и цена его от 750руб

Итак, вам понадобиться стремянка, нож (желательно канцелярский), шуруповерт или отвертка. Вам потребуется убрать часть уплотнителя в нижней части открывающейся створки по 100мм высотой, для притока воздуха через неё в зону створки. И так же вверху под сам клапан вырезать и далее по инструкции. Устройства зачастую комплектуются клапанами, уплотнителями, крепежными деталями – всем необходимым для грамотной установки.

Приступим к работе:

Резинку нужно обрезать по форме клапана с 2-х сторон.
Установить клапан на место выреза уплотнителя
Закрепить клапан с помощью саморезов.
И все клапан готов к применению

Использование уплотнителя тоньше позволяет создать естественную циркуляцию воздуха, а интенсивность потока регулировать специальной ручкой. Если с клапана сильно дует – то исправить ситуацию можно таким способом, в зоне выреза уплотнителя вставить назад его, но меньшего размера, и таким образом приток будет меньше.

Как установить, если нужно делать фрезеровку?

В некоторых случаях, для монтажа необходимо сделать фрезеровку. Клапан следует расположить вверху рамы, створку нужно демонтировать, предварительно сняв с петель. Лучше делать эту работу в теплое время года, отверстие пропиливая электроинструментом осторожно, исключая вероятность повреждения уплотнителя. Понадобятся сверла 10 и 5 мм, герметик на силиконовой основе, лобзик, шаблон, который позволит правильно разметить место установки.

Разметьте место.
Просверлите отверстие на одном уровне, соединяя лобзиком в одну плоскость. Получившиеся камеры следует заполнить силиконовым герметиком.
Наружную планку также за герметизируйте, приложите к створке и соедините саморезами.
Установите внутреннюю деталь.
Проверьте прочность крепежа.
Установите козырек, зафиксировав его саморезами, а стыки заделайте герметиком.
Створку установите на прежнее место, настройте режим работы.

Если же, после установки возникли проблемы, вполне вероятно, что потребуется усовершенствовать систему вентиляции. Клапан не может решить задачу если с вентиляцией есть проблема, он только поможет освежить воздух, сделать микроклимат комфортным при условии, что все идеально работает.

Такую работу лучше доверить профессионалам, клапан стоит не дорого, а вот поврежденное окно может стоит переделки и замены на новое, лучше не рисковать.

Чтобы получить подробную консультацию по притоку воздуха, установке клапанов, и работающей вентиляции нужно просто оставить свой номер телефона в форме заказа обратного звонка на сайте, или обратитесь ко мне удобным для Вас способом: через соцсети, WhatsApp, по номеру телефона 8(906)771-74-64 или написав на почту [email protected]

Вентиляционные клапаны на окна в Москве

Решить вопрос с обеспечением хорошей вентиляции в помещениях с окнами ПВХ поможет приточный клапан. После установки на объекте современных оконных систем его владельцы нередко отмечают ухудшение качества воздухообмена. Это обусловлено герметичностью конструкций, которые препятствуют проникновению воздуха извне. Вентиляционный клапан для пластиковых окон обеспечивает контролируемый приток воздуха в помещение, способствуя созданию комфортного микроклимата.

Для каких целей устанавливают клапан на окно?

Современные стеклопакеты существенно повышают звуко- и теплоизоляционные параметры помещения, но нередко приводят к нарушению установленных санитарных норм по воздухообмену. Согласно исследованиям, для комфортного самочувствия и нормальной жизнедеятельности на одного человека требуется объем воздуха, равный не менее 30 м3. При отсутствии клапана на пластиковое окно добиться качественного вентилирования можно лишь при регулярном открывании створок. В зимний период времени, а также из-за уличного шума, это не всегда удобно для пользователей помещения, особенно если речь идет о детских комнатах, спальнях.

Помимо устранения духоты, клапан вентиляционный пластиковый помогает решить проблему выпадения конденсата и появления плесени, вызванной чрезмерной влажностью воздуха.

Преимущества вентиляционных клапанов

Некоторые люди опасаются, что после установки клапана на окна ПВХ увеличиваются показатели теплопроводности и ухудшается защита помещения от звуков извне, поэтому в квартире снова станет прохладно и шумно. Подобные опасения вызваны исключительно недостатком информации о том, что представляет собой шумозащитный приточный клапан и как он функционирует.

Данная конструкция разработана с той целью, чтобы обеспечить поступление свежего воздуха при закрытых створках без потерь для тепло- и звукоизоляции объекта. При нормальной работе системы отопления воздух в помещении будет свежим без изменения первоначальной температуры, поскольку до попадания внутрь комнаты воздушные массы успевают прогреться.

Клапан вентиляционный Air-Box Comfort

Пассивное оконное приточное устройство для установки на окна из ПВХ, принцип работы которого основан на разнице давлений внутри и снаружи помещения.
ВАЖНО! Приточные клапаны работают эффективно при гарантированной постоянной тяге в вытяжных каналах. В случае отсутствия тяги необходимо организовывать механическую постоянную вытяжную систему.

3000 ₽

AERECO Клапан приточный EMM

Принцип действия приточного клапана основан на изменении проходного сечения в зависимости от уровня относительной влажности воздуха в помещении.

режим «автоматический» включается с помощью рычажка черного цвета – положение вниз. Этот режим подразумевает автоматическое регулирование подачи наружного воздуха в зависимости от уровня влажности внутреннего воздуха внутри помещения.
режим «минимального проветривания» включается с помощью рычажка черного цвета – положение вверх. Этот режим работы приточного клапана предназначен для снижения притока воздуха в случае сильных морозов и ветра, или «недотопа» из-за временного снижения мощности системы отопления.

6500 ₽

AERECO Клапан приточный акустический EHA2

Обеспечивает идеальную установку на большинство окон и рольставен. Использование высокоэффективных звукопоглощающих материалов, вместе со специальной проставкой и наружным козырьком, обеспечивает звукоизоляцию до 42 дБ. Специальный переключатель позволяет при необходимости вручную закрывать или открывать заслонку приточного устройства, что функционально дополняет систему гигрорегулирования, которой оснащено EHA2.

8500 ₽

Монтаж устройства

Клапан на пластиковое окно Аir Box устанавливается на створку с помощью саморезов. Эта операция занимает минимум времени, поскольку нет необходимости разбирать или демонтировать оконную конструкцию. Монтаж климатических клапанов не создает препятствий для эксплуатации объекта, поэтому можно пригласить мастера в любое время.

Изделие изготовлено из белого пластика и обладает компактными габаритами, поэтому клапан не нарушает эстетику интерьера. Данная технология вентилирования более эффективна, чем знакомое многим микропроветривание, которое может стать причиной сквозняков.

В зависимости от модели воздушный клапан на пластиковые окна бывает двух типов:

С автоматической регулировкой объема воздуха;
С ручной регулировкой пропускной способности.

Таким образом, пользователь помещения может адаптировать интенсивность вентилирования под свои индивидуальные потребности.

На климатический клапан для окна цена зависит от ряда факторов. Речь идет о технических характеристиках модели, ценовой категории торговой марки, назначении изделия. Помимо устройств для пластиковых окон, выпускаются модели для оконных систем из алюминия и дерева.

Обратитесь к специалисту «Московского оконного сервиса», и мы поможем с подбором подходящего устройства и решим вопрос с его установкой на окно.

Мастер приедет на специально — оборудованном автомобиле, где есть весь необходимый инструмент и запасные части. Ремонт не перенесется на другой день и не затянется.
Мастер произведет ремонт по ГОСТУ и требованиям производителей оконных комплектующих. По завершению работы, мастер оформит договор. С нами вы сможете забыть о некачественном ремонте.
На следующий день после ремонта, мы пришлем SMS, в котором предложим оставить отзыв. Все отзывы модерируются директором компании напрямую. Ваш отзыв не останется незамеченным.

30мобильных мастерских

в Москве и области

Сегодня работают

Иван Губик,

мастер-эксперт,
9 лет в компании

Прошел обучение и стажировку
Сертифицирован у производителей
Прошел курсы по работе с клиентами

Николай Уточкин,

мастер-эксперт,
5 лет в компании

Прошел обучение и стажировку
Сертифицирован у производителей
Прошел курсы по работе с клиентами

Руслан Коваленко,

мастер-эксперт,
8 лет в компании

Прошел обучение и стажировку
Сертифицирован у производителей
Прошел курсы по работе с клиентами

Султан Сергей,

мастер-эксперт,

9 лет в компании

Прошел обучение и стажировку
Сертифицирован у производителей
Прошел курсы по работе с клиентами

Выберите свой город на карте или в списке:
Город АпрелевкаГород БалашихаГород БронницыГород ВидноеГород ВолоколамскГород ВоскресенскГород ВысоковскГород ГолицыноГород ДедовскГород ДзержинскийГород ДмитровГород ДолгопрудныйГород ДомодедовоГород ДубнаГород ЕгорьевскГород ЖелезнодорожныйГород ЖуковскийГород ЗарайскГород ЗвенигородГород ЗеленоградГород ИвантеевкаГород ИстраГород КашираГород КлинГород КоломнаГород КоролевГород КотельникиГород КрасноармейскГород КрасногорскГород КраснознаменскГород КубинкаГород КуровскоеГород Ликино-ДулевоГород ЛобняГород Лосино-ПетровскийГород ЛуховицыГород ЛыткариноГород ЛюберцыГород МожайскГород МытищиГород Наро-ФоминскГород НогинскГород ОдинцовоГород ОзерыГород Орехово-ЗуевоГород Павловский ПосадГород ПодольскГород ПротвиноГород ПушкиноГород ПущиноГород РаменскоеГород РеутовГород РузаГород СерпуховГород СолнечногорскГород Старая КупавнаГород СтупиноГород ТучковоГород ФрязиноГород ХимкиГород ЧерноголовкаГород ЧеховГород ШатураГород ЩелковоГород ЭлектрогорскГород ЭлектростальГород ЭлектроуглиГород ЯхромаРайон ВолоколамскийРайон ВоскресенскийРайон Дмитровский

Установка клапанов вентиляции в пластиковые окна

Главная » Блог » Установка клапанов вентиляции в пластиковые окна

Установка приточного клапана на окно

Разновидности конструкций

Фальцевый

Устройства для вентиляции, устанавливаемые на пластиковые окна, бывают трех типов:

Фальцевые клапаны – простые и дешевые модели, пропускающие маленький объем воздуха.
Щелевые клапаны – устройство размещается в верхней части окна. Оно позволяет регулировать поступление воздуха и хорошо справляется с вентиляцией помещения.
Накладные клапаны – требуют установки до монтажа окон, несмотря на большую эффективность проветривания, редко используются в квартирах. Устройство снижает теплоизоляцию. Его применяют в промышленных помещениях.

Щелевой

Размещение

Монтаж щелевого клапана

Плюсы установки оконной вентиляции:

Исключается появление конденсата на стеклах и плесени на откосах окна.
Обеспечивается непрерывная циркуляция воздуха.
Приточные клапаны не создают теплопотерь и сквозняков.
Устройство монтируется на створку, поэтому световой проем не уменьшается в размере.
С оконной вентиляцией не требуется частого открывания створок, благодаря этому меньше изнашивается фурнитура.
Клапан на пластиковое окно отличается простотой установки и эксплуатации.

Преимущества

Принцип работы

Виды

Регулировка

По способу регулировки приспособления делят на автоматические и механические.

Могут быть механическими и автоматическими

Новинка – клапан-ручка

Обратите внимание! В конструкции клапана предусмотрен фильтр, который задерживает пыль. Его действие рассчитано на полгода, после его заменяют. Клапан-ручка Приточная вентиляция в ручке незаметна, но эффективно поддерживает здоровый микроклимат в комнате. Для регулировки подачи свежего воздуха сбоку установлен рычаг.

Инструменты для самостоятельной установки клапана:

Отвертка.
Рулетка.
Строительный нож.

Установка

В комплект для установки вентиляционного приспособления входит:

клапан;
уплотнитель;
крепеж.

Первый шаг – разметка профиля рамы под укладку специального уплотнителя, идущего в комплекте. Он, в отличие от уже установленного, не прижимается плотно, а позволяет воздуху поступать в комнату. Работа выполняется при открытой оконной створке. Желательно поместить клапан посередине окна. Измерив длину рамы, легко вычислить, сколько сантиметров отступить от каждой стороны, чтобы приспособление в 35 см оказалось в центре.
Канцелярским ножом по разметке надрезают и вынимают оконный уплотнитель. На его место вставляет отрезок из комплекта.
Разметку с рамы необходимо точно перенести на створку. Уплотнитель на ней также вырезается и вынимается по размеру клапана, на 35 см.
В паз створки вставляются три маленьких кусочка уплотнителя. Их необходимо расположить около трех выступающих частей клапана, которые предназначены для фиксации саморезами на окне.
С корпуса клапана снимают защитную пленку двухстороннего скотча, фиксирующего приспособление на створке. Аккуратно приклеив вентиляционное устройство к створке, закрутите отверткой саморезы в специальные отверстия.
Между закрепленными участками укладываются два отрезка уплотнителя по 16 см каждый.

Вариант установки

Производители

Aereco

Обслуживание

Уход

Приточный клапан — простой и эффективный способ сделать воздух своей квартиры чистым и свежим.

Фото

Шаги 1 и 2 Шаги 3 и 4 Шаги 5 и 6 Шаги 7 и 8

Вентиляционный клапан для пластиковых окон: как установить приточный своими руками

Пластиковые окна стали незаменимыми конструкциями для современных помещений. Они защищают от холода и мороза, посторонних звуков. Но при их использовании приток свежего воздуха существенно сокращается. Монтаж специальных приспособлений позволяет избавиться от данной проблемы. Вентиляционный клапан для пластиковых окон способствует восстановлению нормального процесса эксплуатации.

Разновидности клапанов вентиляции

Существует много вариаций приспособления. Разные группы изделий выделяют на основании нескольких параметров.

По материалу изготовления модели бывают:

Металлическими.
Деревянными.
Пластиковыми.

Управление также осуществляется разными способами:

вручную;
с автоматической наладкой.

Ручное управление предполагает наличие клапана, снабженного специальной веревкой. Эксплуатация автоматических моделей более удобна.

При подобной конструкции необходимость открывания или закрывания окна определяется автоматически.

Перепады давления и уровня влажности помогают выставить правильные показатели регулировки.

Ручное управление приточными клапанами связано с определённым риском.

Требуется на собственном уровне подбирать подходящий вариант.

Обратите внимание! Риск промерзания зимой увеличивается при неправильной регулировке.

Клапаны делятся на группы по способам, при помощи которых воздух проникает в квартиру.

Фальцевые. Для ПВХ окон этот вариант считается одним из самых экономичных. Существуют небольшие вырезы в притворе, через которые и проникает внутрь холодный воздух. Монтаж таких моделей не требует полного демонтирования окна. Конструкция отличается низкой пропускной способностью. Зато защита от шумов достаточная.

Щелевые. Для поступления воздушных масс используется щель высотой до 16 миллиметров. Впускной блок прикрывает клапан в данном случае с внешней стороны, благодаря чему внутрь не проникают мелкие насекомые, грязь. Регулирующий блок перекрывает внутреннюю сторону. Щелевые клапаны монтируются внутри импоста по горизонтали, либо с участием верхнего бруска у створки. Монтаж осуществляется без снятия окон. Среди достоинств – высокая способность пропускного типа.

Накладные. Лучше всего способствуют пропуску воздуха внутрь. Но размеры стоит подогнать под особенности конструкции. Монтаж нельзя выполнять на стеклопакет, который уже установлен. Такие клапаны чаще находят применение для производственных, складских помещений.

Вместо обычных ручек можно устанавливать так называемые клапаны-ручки, это достаточно интересное решение. Свои преимущества у подобных конструкций тоже имеются:

Наличие встроенного фильтра, не пропускающего внутрь пыль.
Отсутствие эффекта обледенения в зимнее время.
Максимум эффективности при выведении конденсата.
Монтаж на месте с наибольшим образованием конденсата.
Отсутствие изменений внешнего вида оконных конструкций, когда установлен проветриватель.

Критерии выбора оконных клапанов

Главным требованием к устройствам остаётся многофункциональность. Существует несколько характеристик, которые позволят грамотно подойти к выбору конструкции.

Создание параметров для оптимального воздухообмена. Приток наружного воздуха должен оставаться главным ориентиром при работе. Минимальный уровень – 30 м3/час. Это расчёт на одного человека.

Способность сохранить низкий уровень шумов. 30-35 Дб – стандарт для окон из пластика в большинстве случаев.
Учёт особенностей эксплуатации в зимнее время. Это требуется учесть, когда собирается приточный клапан на пластиковые окна своими руками.

Здесь всё зависит от того, какой материал использован в производстве. Учитывается разница между внутренними и наружными температурами, параметры воздушного потока. Главное, чтобы теплоизоляция клапана была качественной. Между внешней и внутренней частью корпуса рекомендуется использовать так называемые «тепловые разрывы». Особенности выбора:

Процесс настройки. Регулирование используется автоматическое или ручное, смешанное.
Область установки. Клапаны устанавливаются на пластиковых окнах, либо на стенах. Последний вариант ведёт к увеличению затрат на реализацию проекта.
Способ монтажа. Может использоваться уже имеющийся стеклопакет, либо новый.

Наиболее популярные конструкции

Рассмотрим несколько самых востребованных конструкций.

Aereco: особенности моделей

Эта разработка от французов нашла своих покупателей и на территории нашего государства. При регулировании принимает участие специальный датчик, в который включены несколько полиамидных пластинок.

При расширении они приводят в движение весь механизм. Монтаж предполагает участие либо стенных конструкций, либо самих окон.

Присутствует датчик влажности, который размещается чуть вдалеке от остальных частей. Потому он отображает показатели, соответствующие действительности.

Бесшумность действия вместе с простотой эксплуатации относятся к главным преимуществам конструкции. В модельном ряде присутствует сразу несколько модификаций.

Air-Box

Это уже альтернатива от российских разработчиков. Установка данных моделей допустима с использованием любых видов окон. Несомненное достоинство – возможность монтажа в фальце.

При стандартном варианте монтируется две части клапана:

Нижняя наружная. Она забирает воздух с улицы.
Верхняя. Перемещает воздушные массы внутрь комнаты.

Главный принцип работы основан на том, чтобы создать разряжение внутри помещений при закрытых окнах и работающей вентиляции. Также требуется создавать постоянный воздухообмен со скоростью не менее 6 м3/час.

Существует несколько марок таких клапанов. В том числе – с возможностью выбрать подходящий тип монтажа.

Как установить клапан своими руками

Существует два способа установки – с использованием перфорации, либо при ее отсутствии.

Климатический вентиляционный клапан для пластиковых окон с перфорацией монтируется в следующем порядке:

Сначала готовим набор инструментов из герметика и шаблона для разметки, строительного ножа, 5-10-миллиметрового сверла, напильника, электролобзика, электрической дрели.
Шаблон используется при нанесении контура расположения. Створка вверху прикладывается к маркеру. Поскольку размечается конструкция и снаружи, и внутри, рекомендуется снимать эту часть.
5-миллиметровое сверло используем для создания нескольких отверстий, по заранее сделанной разметке. Благодаря этому ряду после облегчается процесс создания более крупной перфорации.
Далее используется сверло на 10 миллиметров. Лучше сверлить отверстия с внутренней стороны, тогда качество работы и безопасность не пострадают, как и сам клапан для проветривания.
Потом расширяем клапан приточной конструкции. Между крайними отверстиями надо вырезать излишки. Результат – создание сквозной щели. Шлифовку осуществляем напильником.
Планку клапана для монтажа устанавливаем на поверхность наплава створки. Для закрепления используем саморезы. Главное – позаботиться о предварительной обработке, с герметиком.
Фрезеровка паза выполняется в наплавке рамы. По шаблону легко размечается положение будущей конструкции. Электролобзик и напильник помогают вырезать деталь необходимой формы, благодаря чему установка приточного клапана на пластиковое окно упрощается.
Внешнюю часть клапана устанавливают на наружную поверхность рамы. Саморезы отвечают за крепление, а за утепление – правильный герметик.
Собирается створка, после чего конструкция устанавливается на месте.
Остаётся только проверить, правильно ли всё установлено. Щелевой тип конструкций требует дополнительного внимания.
Внутренняя часть клапана фиксируется внутри створки. Клипсы и защелки – крепежные элементы.
Останется только регулировка работы клапана.

Второй вариант установки

Можно обойтись и без перфорации, когда устанавливается автоматический приточный клапан на пластиковые окна:

Монтажные работы потребуют применения маркера, линейки, канцелярского ножа, обычной отвёртки-крестовины.
Открываем створку и убираем часть уплотнителя, располагающегося между створкой и рамой. Ножом надо срезать старую накладку. Освободившееся место должно быть занято специальной прокладкой, которая идёт в комплекте с клапаном.
В пазы от уплотнителя ставим заглушки (три штуки).
Автоматический приточный клапан на пластиковые окна фиксируется на наплыве створки.
Закрепляем конструкцию.
Устанавливаем уплотнитель в паз. Система готова.

Уход и обслуживание

Как уже говорилось, регулировка осуществляется вручную, либо автоматически. Последний вариант более удобен и современен.

Обычно такие системы дополняются специальными датчиками.

Именно они позволяют определить, как устройство должно работать в определённый момент времени.

Тогда легко выбирается режим проветривания пластиковых окон.

В обслуживании системы ничего сложного нет. Достаточно выполнять чистку устройства каждые полгода. Пылесос помогает удалять пыль с наружной части. Корпус можно протирать, используя влажную тряпочку.

Важно! Главное, отказаться от химически активных веществ во время уборки.

Струю проточной воды для прочистки использовать также запрещается. Вентиляционный клапан для пластиковых окон стоит прикрывать когда проводятся ремонтные работы, тогда пыль и грязь не будут попадать внутрь.

Полезное видео: вентиляционный клапан для пластиковых окон

Вывод

В современных пластиковых окнах существует несколько режимов, позволяющих наладить воздухообмен на должном уровне. Если появились небольшие неполадки, то с ними можно справиться и самостоятельно. Достаточно отрегулировать окно вместе с соответствующими деталями. Большинство проблем устраняются легко, лишь иногда требуется вызывать мастера, чтобы справиться с дефектом, продолжить нормальную эксплуатацию. Проточные клапаны – современные приспособления, которые повышают комфорт при нахождении внутри помещений, вне зависимости от текущего времени года.

Установка вентиляционных клапанов на пластиковые окна

Для организации эффективной естественной вентиляции в офисных, торговых помещениях, жилых домах и квартирах, где она затруднена из-за установки конструкций из пластических масс на оконные и дверные проемы, используются специальные устройства, регулирующие воздухообмен. Установка вентиляционного клапана предотвращает сквозное продувание комнат и образование жидкости на стеклянных поверхностях, устраняет спертость воздуха, не допускает появление плесени.

Разновидности модельного предложения

Направление воздухообмена в оконном вентклапане

Конструктивно модели клапанов подразделяются на:

Накладные. Самые эффективные из имеющихся устройств. Ограничения по установке: только в заранее подготовленное место, но не в пластиковую раму. К тому же она и оконный проем специально подгоняются под клапан.
Фальцевые. Воздух поступает в месте примыкания оконной створки к коробке, точнее, через небольшие прорезы в притворе. Хотя поток и ограничен размером щели, но зато через нее не проникает уличный шум. Фальцевый вариант сделать легче всего без существенных затрат даже в уже установленные конструкции.
Щелевые. Воздух проходит сквозь щели с большой пропускной способностью. Их размер варьируется от 12-16 мм (высота) и 150-400 мм (ширина). Клапаны компонуются в уже установленные рамные пластиковые конструкции.

Общее во всех моделях то, что через небольшие бреши в ПВХ окне воздушные массы устремляются с улицы в помещение через раму. Клапан регулирует интенсивность их движения. При необходимости он может вообще перекрыть доступ воздуха. Монтируется, в основном, на верхней кромке ПВХ окна в продольном виде. Но встречаются варианты:

между оконной рамой и пластиковой оконной створкой;
в теплоизолированный стык между оконным блоком и стенной поверхностью;
прямо в профиль окна.

Внимание! Оптимальным решением было бы еще на этапе строительства заказать окно с системой проветривания.

Способ установки в стену более сложный. Требует дополнительного ее сверления для образования отверстия нужного диаметра. Да и сама конструкция для стен разнится: от самой простой (с основными элементами заглушкой изнутри и решетка снаружи) до электрических систем с вентилятором, калорифером подогрева воздуха и фильтрами.

Критерии выбора

Какой тип клапанов применить решается в каждом случае индивидуально. На выбор влияет:

Вид монтажа: на пластиковую раму или в стену.
Размеры внутреннего блока.
Климатические особенности региона: при низких наружных температурах пневмоклапан выполняется в теплоизоляционной защите.
Производительность устройства. Приток свежего воздуха за час должен составлять не менее 30 кубометров.
Вид оконных конструкций (старые рамы, устанавливаемые новые ПВХ окна).
Способ управления работой клапана.
Цена.

Корректировка подачи воздуха

Вручную при помощи специального шнура, позволяющего регулировать приток воздуха на высоте (порядка 2 м).
Автоматическая. Работа на открытие (закрытие) происходит без вмешательства пользователя при изменении давления или влажности воздуха в доме.
Смешанный режим объединяет два предыдущих.

Внимание! Чтобы не портить интерьер помещения устройствами, выступающими за габариты оконных конструкций, изготовители предлагают новинку – компоновать вентиляционный клапан на месте оконной ручки.

Функции проветривателей

Установка вентиляционных клапанов на пластиковые окна необходима, чтобы:

Нормализовать атмосферу внутри помещения доведением ее до требуемых параметров. Основные регулируемые компоненты – влажность и диоксид углерода.
Подавать очищенный и подогретый воздух. Просачиваясь через особое пространство в раме, поток воздуха очищается от уличной пыли, нагревается (зимой), освобождается от насекомых.
Обеспечивать круглосуточный воздухообмен: нужно только отрегулировать поступление воздуха.

Когда какой клапан актуален

Если услуга профессионалов не по карману или есть уверенность в собственных силах, решается вопрос, как установить вентиляционный клапан для пластиковых окон самостоятельно. При этом щелевая и фальцевая модель подходит для сборки на уже эксплуатируемых окнах, что можно сделать самостоятельно. Накладной клапан установить своими руками сложнее.

Порядок работ при установке щелевых или фальцевых клапанов

Позаботиться об оснастке: линейка, шуруповерт, нож, карандаш.
Купить набор: клапан с дополнительными элементами крепежа.
Изучить инструкцию и схему расположения камер оконной конструкции, прилагаемые к изделию, перед тем, как устанавливать вентиляционный клапан своими руками.
С окна снять шторы, занавески.
Все оконные поверхности освобождаются от кашпо, цветочных горшком, пр.
Открыть оконную створку.
Наметить место расположения устройства. Это, обычно, верхняя часть створки, ее середина. Для узких профилей место установки смещается так, чтобы не повредить оконную фурнитуру.
Клапан приставляется к разметке.
Набивная резиновая прокладка надрезается ножом по крайним меткам внешней кромки клапана.
Вырезанный фрагмент типового уплотнителя удаляется из паза.
На это место (в паз) укладывается и фиксируется новая уплотнительная прокладка.
В местах крепления клапана саморезами предварительно устанавливаются закладные скобяные шпонки (дюбеля) широкой стороной рубашки вниз. Равномерно распределяются: по краям (2 шт.), посредине (1шт.).
Для удобства в работе к клапану приклеивается двусторонний скотч со снятой защитной пленкой. Он клейкой поверхностью фиксируется в нужном месте.
С помощью трех самонарезающих шурупов воздухораспределительная деталь крепится к створке. Крепёжные изделия вкручиваются в зафиксированные ранее дюбели через отверстия клапана.
Получается его двойная фиксация: саморезами и скотчем.
Место крепления дополнительно уплотняется резиновыми прокладками из комплекта взамен старого уплотнителя.
Для работы клапана на другой створке, на профиле, уплотняющий материал удаляется.
На этом месте закрепляется уплотняющая деталь из ремкомплекта длиной 35см, как раз противоположно установленному клапану. Более узкий (по сравнению с типовым) фрагмент утеплителя образует зазор между профилем и створкой. В щель и поступает свежий воздух из улицы в комнату.
После проведения всех работ корректируется объем поступающего воздуха. Специальный движок, перемещаясь из крайне правого в крайнее левое положение, уменьшает подачу вплоть до полного закрытия отверстия.

Клапан может быть декорировать под любой дизайн окна

Если четко следовать инструкции, то времени на то, чтобы установить вентиляционный клапан для пластиковых окон своими руками понадобится не более часа.

Внимание! Эффективность работы вентиляционной системы в целом и ее пассивных устройств (клапанов) в частности будет наблюдаться лишь при беспрепятственной циркуляции воздуха: от клапана до вытяжной шахты на кухне или в туалете. В этих целях установка межкомнатных дверей проводится с обязательным зазором внизу – 0,2 см от пола.

Компактные приточные оконные клапаны выполнены в стильном дизайне, подходят под любой интерьер, улучшают воздухообмен в помещении без специального открытия окон. При этом проветривание происходит круглые сутки. Максимальная эффективность наблюдается при наружной температуре воздуха не более +5С.

Вентиляционные клапаны для пластиковых окон

Оцените: Будьте первым!

Пластиковые стеклопакеты повсеместно заменяют собой старые деревянные окна. И неудивительно, ведь они отлично сохраняют тепло, защищают от уличного шума, их легко мыть и не нужно заклеивать на зиму. Но есть и минусы…

Герметичные пластиковые окна нарушают привычный воздухообмен между улицей и квартирой, что приводит к повышенной влажности, конденсату на окнах и стенах, духоте и распространению плесени.

Полноценное проветривание помещения трудно осуществлять почти круглосуточно, особенно зимой. Очень опасны сквозняки, да и просто открытые окна для маленьких детей. На помощь придут специальные вентиляционные клапаны для пластиковых окон. Из статьи вы узнаете о преимуществах, разновидностях и способах установки этого полезного приспособления.

Монтаж на пластиковые окна клапанов для вентиляции решает множество проблем, и делает жизнь заметно комфортнее. Очевидные преимущества их использования:

Нормализация микроклимата квартиры. Стабильное поступление воздуха извне снижает влажность, что препятствует появлению конденсата и плесени.
Проветривание происходит без попадания в комнаты пыли и насекомых с улицы. Кроме того, не повышается уровень шума и не возникают опасные сквозняки. Нет опасности выпадения из окон детей и домашних животных, а так же проникновения посторонних с улицы.
Поступление свежего воздуха происходит круглосуточно, в помещении комфортно находиться и легко дышать.
При желании, можно вручную отрегулировать интенсивность проветривания или полностью перекрыть вентиляционные клапаны.
В зимнее время уличный воздух немного нагревается, проходя через устройство, что позволяет сберечь тепло при достаточном поступлении кислорода.
Простота установки и эксплуатации.

Вентиляционные клапаны – простой и недорогой способ улучшить качество жизни.

Разновидности клапанов

Можно выделить 4 основных типа, различающихся по способу установки и некоторым функциональным особенностям:

фальцевые;
щелевые;
накладные;
клапан-ручка.

Фальцевые

Самый бюджетный и простой в установке вариант. Плюс данной разновидности в том, что для монтажа не требуется снимать и разбирать окно. Для установки достаточно сделать небольшие прорезы в притворе окна, через которые будет проходить воздух с улицы.

Пропускная способность таких клапанов невелика, проветривание иногда может быть недостаточным, но при этом совершенно не снижается звукоизоляция. Регулируется приток воздуха вручную, при помощи специальной задвижки.

Щелевые

Обеспечивают более эффективное проветривание по сравнению с фальцевыми клапанами, за счет увеличенной пропускной способности. Данный вид клапанов также не требует демонтажа окон при установке.

Щель для притока воздуха имеет размер 1,2-1,6 см в высоту, 17-40 см в ширину. От попадания пыли и насекомых устройство защищено специальным пропускным блоком, установленным на внешней стороне окна.

Накладные

Клапаны этой разновидности можно вмонтировать только одновременно с установкой пластиковых окон, так как для них требуется специальное место на раме. В уже имеющийся стеклопакет монтаж невозможен.

Накладные вентиляционные клапаны характеризуются повышенной пропускной способностью и обеспечивают отличный уровень вентиляции, но ухудшают звукоизоляцию и экономию тепла.

Клапан-ручка

Оригинальное решение проблемы вентиляции, обладающее рядом преимуществ:

Прямоточное устройство препятствует промерзанию оконного профиля и образованию конденсата при поступлении холодного воздуха
В комплексной работе с системой вытяжки клапан снижает влажность и поддерживает в помещении комфортный микроклимат.
Приспособление обеспечивает естественный приток воздуха, что делает использование комфортным в холодное время года.
Вентиляция такой модификации не ухудшает дизайн окон.

Кроме того, специальный воздушный фильтр защищает помещение от попадания пыли. Фильтр требует регулярной замены (каждые 6 месяцев).

Как выбрать вентиляционный клапан

Оптимальный вариант вентиляционного устройства следует подбирать индивидуально для каждого помещения, исходя из его особенностей и требований к эксплуатации. Важные параметры при выборе:

Требования к монтажу: выбор зависит от того, нужна установка клапана в имеющиеся пластиковые окна, или будет производиться монтаж нового стеклопакета с вентиляцией.
Желательный вариант управления — ручное, смешанное или полностью автоматическое.
Климатические условия. Важно понимать, при каких температурных режимах предстоит работать клапану, чтобы он не нарушал требования к теплоизоляции, не зарастал льдом и эффективно выполнял свои функции.
Интенсивность воздухообмена – конструкция должна обеспечивать достаточный приток воздуха с улицы. Норматив составляет примерно 30 кубометров в час на человека.
Степень звукоизоляции.

На сегодняшний день существует большой выбор вентиляционных клапанов, позволяющий приобрести оптимальный вариант для каждого случая.

Например, линейка для окон под названием Air-Box от российского производителя – компании Мабитек.

Ассортимент представлен тремя основными классами:

Standart – самый простой вариант. Включает два основных элемента – наружный воздухозаборник, расположенный снизу, и верхний проводник в помещение. Лепестки клапана раскрываются при работающей вытяжной вентиляции за счет разряжения воздуха. Такая вентиляция обеспечивает приток воздуха в объеме около 6 кубометров в час.
Comfort — монтируется в резиновый уплотнитель либо в профиль окна на выбор (с фрезеровкой оконного профиля или без нее). Вентиляционный клапан AirBox Comfort отличается хорошими шумоизолирующими свойствами.
Comfort S – специальная разработка для не открывающихся оконных профилей. При установке необходимо сквозное сверление для прямоточной работы.

Вентиляция этой линейки характеризуется оптимальным сочетанием эффективности, низкой стоимости, компактных габаритов и простоты установки. Все это позволяет ей лидировать на рынке аналогичных товаров.

Еще одна популярная группа вентиляции разработана французской компанией Aereco. Монтаж возможен либо на стену комнаты, либо в прорези оконного блока.

Регулирование воздухообмена в приборах этого производителя осуществляется автоматически, при помощи специального датчика. Размер вентиляционного отверстия зависит от влажности в помещении – чем она выше, тем шире открывается клапан.

Категория представлена несколькими моделями, различающимися показателями шумоизоляции и пропускной способностью, например:

ЕММ – популярная модель, представленная в трех цветовых решениях – белый, дуб и тик. Воздухообмен клапана от 5 до 35 кубометров в час, регулирование осуществляется датчиком влажности.
ЕНА2 – характеризуется увеличенной пропускной способностью – от 5 до 50 кубометров в час и повышенной звукоизоляцией – 42 дБ.

Французские вентиляционные клапаны относятся к более высокой ценовой категории, но при этом не требуют ручной регулировки.

Самостоятельная установка клапана

Большинство моделей позволяют произвести монтаж своими руками. Для этого потребуется минимум инструментов и времени. Например, для установки щелевого клапана потребуется следующий набор:

собственно клапан;
измерительная линейка;
набор отверток;
оконный уплотнитель;
строительный или канцелярский нож;
заглушки.

Инструкция по установке:

Выбрать место для установки клапана.
Проверить совместимость размеров вентиляции и отведенного места – для этого открыть и закрыть створку окна, приложив клапан. Он не должен упираться в оконный откос.
Сделать боковые надрезы на резиновом уплотнителе в месте установки.
Вытащить фрагмент «родного» оконного уплотнителя и вставить на его место крепежный.
Освободить клапан от упаковки и пленки, и закрепить саморезами в приготовленном месте.
Дополнительные уплотнители, идущие в комплектации, установить между крепежами.
Удалить оконный уплотнитель напротив вмонтированной вентиляции при помощи канцелярского ножа, на его место поставить прилагаемый к клапану.

При желании, услугу по монтажу можно заказать у поставщика или в организации, занимающейся установкой пластиковых стеклопакетов. Стоимость ее обычно невысока.

Уход ограничивается периодическим протиранием поверхности от пыли и загрязнений. В некоторых моделях требуется периодическая замена воздушного фильтра.

Вне зависимости от разновидности приточных вентиляционных клапанов на окна ПВХ, их установка является отличным решением проблемы недостаточной вентиляции в помещении, а так же профилактикой излишней сырости и появления плесени.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Клапан приточной вентиляции для пластиковых окон: виды, установка и видео

Автор Марсель Сагитов На чтение 6 мин. Просмотров 127

Пластиковые окна получили широкую популярность во всем мире, так как они имеют массу преимуществ, по сравнению с устаревшими деревянными рамами. Они отлично справляются с функцией сбережения тепла, поэтому после их установки, обнаруживаются значительное улучшение температуры в помещении.

Полная герметичность окон, ограничивает поступление свежего воздуха в помещение, поэтому, — конструкции имеют два режима проветривания: макро- и микро- проветривание. Но, штатные конструкции режимов проветривания имеют недостатки: при микропроветривании — происходит недостаточное поступление объема воздуха, а при макропроветривании — образуются сквозняки. Для решения проблемы, имеется специальное приспособление — клапан приточной вентиляции для пластиковых окон, о котором расскажет данный материал.

Вентиляционные клапаны и их преимущества

Проветривать помещение необходимо обязательно, чтобы в комнате была достаточная влажность и не скапливались бактерии в воздухе.

Давайте рассмотрим, какими преимуществами они обладают:

монтаж устройств осуществляется без нарушения герметичности окон;
проветривание обеспечивается постоянно при закрытых окнах;
отсутствие образование конденсата и плесени во влажных комнатах;
простота использования изделий;
контролируемое поступление воздуха позволяет экономить тепло;
автоматическое регулирование поступления свежего воздуха, поэтому человеку нет необходимости следить за временем проветривания;
снижается вероятность проникновения в дом злоумышленников, так как окна постоянно закрыты.

Конструкция клапана представляет собой пластиковое устройство, которое монтируется на верхнюю часть рамы металлопластикового окна. Вентиляция осуществляется автоматически — посредством встроенного механизма в пластиковом корпусе.

Какими бывают изделия

Вентиляционные клапана подразделяются на следующие виды:

Щелевые. Данные устройства подразделяются на автоматические и механические. Воздух поступает в комнату посредством канала размером 170-400*12-16 мм. Преимуществом устройства является простота монтажа, не требующая снятия оконных рам;
Клапаны фальцевого типа. Поступление наружного воздуха в комнату обеспечивается, посредством специальных разрезов фальцевого типа. Преимуществами устройства — является его низкая стоимость и простота монтажа, не требующая снятия оконной рамы. Недостаток обусловлен: низкой пропускной способностью;
Накладные. Преимуществами накладных клапанов является обеспечение притока большого объема воздуха. В связи с этим вытекают такие недостатки: низкие показатели тепло- и звукоизоляции, а также невозможность установить клапан на существующее пластиковое окно.

Клапан микропроветривания Air-Box

Airbox comfort

Клапаны проветривания Air-Box были разработаны российскими производителями. Преимущество изделий, обуславливается возможностью монтажа на окнах любой конструкции. Кроме того, клапан можно разместить в фальце оконного блока, что делает изделие скрытым.

Фирма Airbox, предлагает три разновидности клапана: Standart, Comfort и Comfort S.

Airbox standart

Клапан проветривания Air-Box Standart, состоит из двух конструкционных частей: нижнего и верхнего. Верхняя часть клапана обеспечивает подачу потока воздуха в помещение, а нижняя осуществляет забор воздуха с улицы. Функционирование устройства основывается на разряжении воздуха, если в комнате функционирует вытяжная вентиляция. При закрытых окнах происходит открытие лепестков устройства, что позволят осуществлять воздухообмен объемом 6 м3/час.

Комплектация клапана проветривания Air-Box Comfort в отличии от Standart имеет одно преимущество — шумозащитную функцию. Также устройства отличаются вариантами монтажа. Монтаж может осуществляться как при помощи фрезеровки профиля, так и без него. Безфрезерный вид монтажа выполняется самостоятельно, для чего потребуется снять уплотнитель и осуществить установку устройства. Модели типа Comfort S предназначаются зачастую для установки на глухие модели окон, где предполагается сверление оконного профиля.

Широкую популярность клапаны Air-Box получили благодаря невысокой стоимости, высокой эффективности работы, а также простоте монтажа. Как осуществляется установка клапана вентиляции своими руками, узнаем далее.

Установка устройства

Установка вентилируемых клапанов осуществляется двумя способами. Рассмотрим оба варианта, чтобы иметь представление о технологии установки устройств.

Для первого варианта характерно извлечение установленного стеклопакета с последующей его заменой на новый, который имеет меньшие размеры. В образовавшуюся щель между стеклопакетом и рамой устанавливается клапан. Процесс не требует сверления конструкции пластика, но имеет некоторые недостатки:

дополнительные затраты, так как потребуется — не только заказывать новый стеклопакет, но и вызывать мастера для его установки;
снижение площади стекол;
проблематично осуществить установку клапана самостоятельно.

Второй вариант наиболее популярен и не требует замены стеклопакетов на новые. Установка осуществляется быстро и самостоятельно. Как выглядит процесс установки, узнаем далее.

Для монтажа — нам потребуется следующий инструмент: канцелярский нож, линейка и отвертка.

В комплекте с клапаном поставляется крепежные элементы и два уплотнителя длиной 35 см.

Один из уплотнителей, необходимо установить с внутренней части створки. Для этого, открываем окно, в верхней части створки отмеряем 35 см и с помощью канцелярского ножа, обрезаем штатный уплотнитель. Вместо него монтируется уплотнитель из комплекта. Напротив обрезанного уплотнителя, на внутренней части рамы, аналогично отмеряем и обрезаем штатный уплотнитель. На это место — также монтируем уплотнитель из комплекта. Затем, следует установить три специальных крепления, на которые будет монтироваться сам клапан(зависит от поставки).
Чтобы установить клапан, необходимо первоначально удалить защитную пленку, после чего — приклеить изделие к профилю. Крепления клапана должно плотно прижаться к установленный заглушкам. Саморезами фиксируется клапан на раме. На этом установка закончена и можно приступать к испытанию устройства.

Установка клапана Airbox comfort своими руками видео:

Регулировка

После установки, можно приступить к его испытанию. Если клапан ручного регулирования притока воздуха, то для этого достаточно переместить рычаг на изделии в левую или правую стороны. Автоматический способ регулирования осуществляется при помощи датчика гигрометра. Этот датчик измеряет влажность воздуха в помещении, потому при ее увеличении, происходит полное открытие клапана. Автоматический способ регулирования не требует участия человека. Кроме того, проветривание осуществляется в том случае, если в помещении присутствуют люди или влажность воздуха повышается до определенных параметров. Недостатком такого типа датчика является высокая стоимость, поэтому для установки таковых устройств на всех окнах потребуется приличная сумма.

Ручной способ регулирования менее эффективен и требует участия человеческого фактора. Если нужно проветрить комнату, то осуществляется открытие клапана вручную. Автоматический клапан способен закрываться в случае, когда на улице порывистый ветер.

Также, преимуществом клапана является — простота ухода за ним. Для этого, достаточно один раз в год осуществить профилактику устройства и очистить его от мусора и пыли.

Если вы планируете установить приточный клапан, то рекомендуется отдавать предпочтение именно — автоматическим вариантам, так как они намного эффективнее и способствуют лучшему сбережению тепла в помещении.

Полезно1Бесполезно

Как установить клапан на пластиковое окно своими руками —

необходимость, принцип работы и монтаж

Содержание статьи:

Установка стеклопакетов не была предусмотрена при строительстве домов с деревянными окнами. Свежий воздух в помещение поступал через щели. Современные металлопластиковые оконные конструкции воздух не пропускают, поэтому воздухообмен нарушается, вентиляция после монтажа новых окон зачастую отсутствует. Для решения этого вопроса придуман приточный клапан. Он необходим для притока свежего воздуха. Одновременно проветриватель препятствует значительным теплопотерям и проникновению шума в помещение.

Целесообразность применения приточного клапана

Чтобы усилить воздухообмен, на пластиковые окна устанавливают приточные клапаны

Воздух в помещении, согласно санитарным нормам, должен постоянно сменяться: грязный – удаляться через вытяжку, а свежий – поступать через специально изготовленные отверстия. Тогда жильцы не будут испытывать проблем с дыханием, влажностью, часто болеть. В домах с традиционными оконными рамами обустройство приточных отверстий не требовалось, потому что воздух проходил сквозь щели. В герметичных металлопластиковых конструкциях устанавливают уплотнитель, защищающий от шума, сохраняющий тепло, но вместе с тем препятствующий нормальному функционированию вентиляционной системы.

Свежие воздушные массы поступают и при простом проветривании, однако этот способ имеет ряд недостатков:

когда окно закрыто, вентиляция не осуществляется;
если на улице холодно, при проветривании из квартиры уходит тепло;
объем приточного воздуха никак нельзя контролировать – поток неравномерный, возникают сквозняки.

Производители знают о недостатке и изготавливают решающую эту проблему фурнитуру – приточные клапаны.

Устройство и принцип работы

Приточный клапан будет хорошо работать при действующей вытяжной вентиляции

Проветриватель работает за счет перепада давлений, естественной тяги. Поэтому вытяжная вентиляция должна быть действующей, иначе установка приточного клапана на пластиковое окно не принесет значительной пользы.

Клапан состоит из следующих элементов:

воздухозаборник – располагается с улицы, защищается от насекомых и осадков конструктивными элементами;
канала – трубка, устанавливаемая в изготовленное в ходе монтажа отверстие оконной рамы; через этот канал поступает воздух;
выпускного блока – элемент со стороны помещения, оборудующийся фильтром, форсункой и регулировочным клапаном.

Под действием естественной тяги свежая воздушная масса поступает внутрь через отверстие в раме. Холодный поток сталкивается с восходящей воздушной массой от системы отопления, расположенной под окном, под влиянием тепла поднимается к потолку и перемешивается.

Приточный клапан оптимально работает только при температуре ниже +5°C.

Разновидности приточных клапанов

Проветриватели отличаются между собой материалом изготовления, качеством, пропускными характеристиками, особенностями функционирования и монтажа.

По материалу изготовления различают клапаны из металла, дерева, пластика.

Принцип работы фальцевого приточного клапана

По способу притока выделяют:

Фальцевые проветриватели – их установка в раму осуществляется путем вырезания отверстия. Стеклопакет при монтаже не демонтируется. Изоляционные свойства оконной конструкции сохраняются, установка не вызывает особых затруднений. Однако фальцевые устройства имеют малую производительность – не более 5 м3/ч. Их рекомендуется устанавливать в небольших по площади помещениях или сразу два проветривателя на окно. Работа некоторых моделей автоматизирована.
Щелевые приточники – состоят из одного или двух блоков. Длина щели – от 17 до 40 см, ширина – от 12 до 16 мм, что обеспечивает достаточный объем притока – примерно 20 м3/ч. Для установки двухблочных моделей потребуется фрезеровка оконной рамы. Простой приточный клапан щелевого типа устанавливается вместо части уплотнителя. Впускная крышка защищает от проникновения в дом насекомых, пыли, дождевой воды. Внутри помещения предусмотрена система регулировки.
Накладные проветриватели обладают максимальной производительностью по сравнению с другими оконными приточными клапанами. Их можно установить даже в глухие оконные рамы. Однако монтаж производится до установки стеклопакета, либо его придется менять. Кроме того, накладные модели не подходят для жилых помещений, потому что существенно уменьшают тепловую и звуковую изоляцию.

: Щелевой клапан

: Накладной клапан

Регулировка интенсивности воздухообмена осуществляется механическим или автоматическим способом.

Установка на пластиковые окна

Чтобы сделать отверстие в раме, понадобится электрический лобзик

Фальцевый проветриватель устанавливают в верхней части окна, лучше всего выбрать для этого теплое время года. Для фрезеровки рамы потребуется электрооборудование и другие инструменты:

электролобзик;
электродрель со сверлами диаметром 5 и 10 мм;
шаблон из фанеры или оргалита;
мелкозернистый напильник;
силиконовый герметик.

На подготовительном этапе створку снимают, устанавливают в наклонном или вертикальном положении, убирают фурнитуру и ответные планки, которые будут мешать фрезеровке.

Монтаж пошагово:

Делают разметку, надев шаблон на вертикальный выступ.
Сверлом диаметром 10 мм просверливают в ряд несколько отверстий на некотором расстоянии друг от друга.
Лобзиком соединяют отверстия.
Повторяют процедуру на наплаве рамы.
Заполняют герметиком вскрытые оконные камеры.
Обрабатывают монтажную планку герметиком с обратной стороны и прикладывают к створке. Закрепляют ее саморезами.
Внутренний блок с помощью защелок фиксируют на планке.
Саморезами крепят наружный козырек. Соединения обрабатывают герметиком.
Монтируют обратно оконную фурнитуру и створку.

Сверление и пропилы нужно выполнять аккуратно, чтобы не повредить окно.

Клапан, не требующий фрезеровки, устанавливается еще проще. Потребуются инструменты:

сантиметр;
строительный нож;
отвертка или ее электрический аналог – шуруповерт.

Комплектация приточного клапана этой модели включает:

набор герметизирующих лент;
заглушки;
саморезы;
непосредственно сам клапан.

Если створка достаточно широкая, клапан размещают посередине. Если узкая, смещают влево или вправо, чтобы не мешала оконная фурнитура.

Монтаж клапана без перфорации рамы

Монтаж клапана для приточной вентиляции на окно выполняют следующим образом:

Размечают место установки. В крайних точках делают надсечки и вынимают герметизирующую ленту.
В освободившемся пазу устанавливают крепежные дюбеля: по краям – два, по центру – один.
Снимают защитную полосу с липкой ленты и приклеивают клапан.
Фиксируют прибор к оконному профилю саморезами, вкручивая их в дюбели.
Ленту на раме меняют на более узкую из набора.

После установки выполняют регулировку, изменяя положение ползунка влево или вправо. Правое положение увеличивает приток воздуха, левое – уменьшает.

После установки проветривателя вентиляция в квартире должна наладиться. Если этого не произошло, существуют более серьезные проблемы.

Регулировка и эксплуатация

Датчик влажности помогает регулировать воздухообмен через приточный клапан

Производительность приточника зависит не только от сечения канала и разницы давлений. Оптимальные показатели – 20-35 м3/ч при статическом давлении – 10 Па. В технической документации, прилагающейся к проветривателю, производительность указывается с учетом стандартной разницы давлений. Характеристики по показателям шумоизоляции должны соответствовать аналогичным параметрам металлопластикового окна. 30-35 дБ – предпочтительный диапазон. В этом случае звукоизоляция после установки клапана не пострадает. Лучше всего в условиях отечественного климата показывают себя проветриватели с тепловым разрывом.

Регулировка объема приточного воздуха предусмотрена не во всех моделях вентиляционных клапанов. Там, где это возможно, настройка может быть автоматической или ручной. В самых простых устройствах интенсивность вентиляции никак не регулируется.

Автоматический клапан работает по одному из двух принципов:

Подача воздуха стабилизируется за счет перепада уличного и внутреннего давления. Предварительно устанавливается заданный диапазон притока и этот объем поддерживается автоматически.
Используется полиамидный датчик. С его помощью регулируется сечение клапана: оно увеличивается при избыточных показателях влажности и уменьшается, когда показатели в норме.

Автоматические устройства стоят дороже механических, блокировка проветривания есть только в некоторых моделях.

При ручном способе настройки проветривание осуществляется по желанию владельца и с интенсивностью, которую он выберет. Недостатки в том, что механические приборы требуют постоянного контроля и есть риск переохлаждения комнаты и возникновения сквозняков. Обычно крайнее левое положение регулятора свидетельствует о полностью открытом вентиляционном отверстии, крайнее правое положение о том, что отверстие закрыто.

Особенности эксплуатации приточных клапанов:

Нельзя полностью закрывать клапан в мороз. Если это необходимо, нужно частично заклеивать внешнюю щель, чтобы уменьшить интенсивность поступления воздуха.
Два раза в год внешний козырек очищают пылесосом, а корпус протирают влажной тканью.
Для очистки запрещено использовать агрессивные химические средства.
Воздушные фильтры следует периодически менять.
При проведении ремонтных работ клапан защищают от пыли.

Для жилых помещений лучше выбирать устройства, которые позволяют контролировать интенсивность воздухообмена и полностью блокировать его.

Обзор лучших производителей

Модели приточных клапанов выпускаются разными странами и представлены в технических и цветовых вариациях.

Aereco – приточный клапан производства Франции

Aereco – изготовитель вентиляционных клапанов для пластиковых окон из Франции. В ассортименте представлены изделия с повышенной звукоизоляцией (серия EHA2). Есть в линейке клапаны с датчиком V8, который автоматически регулирует воздушный приток с учетом уровня влажности. Цвет клапана можно подобрать под оттенок окна. Выпускаются проветриватели в сером и белом цвете, под тик и бук. Особой популярностью пользуются модели:

ЕНА2 – пластиковые устройства производительностью до 35 м3/ч. Представлено три разновидности с разной пропускной способностью. Звукоизоляция на уровне 37 дБ.
EMM – отличаются подвижным наружным блоком.
EMF – с механическим регулятором.

Air-Box – отечественный производитель, выпускающий клапаны механического типа из пластика. Датчика уровня влажности в них нет, но его отсутствие компенсируется простотой установки, привлекательной стоимостью. Наружный блок тоже отсутствует. Приточник фиксируется на створке рамы изнутри.

Модельный ряд представлен сериями:

Standart. Фрезеровка не требуется. Производительность небольшая – 4,8 м3/ч. Уровень звукоизоляции – 32 дБ.
Comfort. Устанавливается с фрезеровкой и без фрезеровки. При монтаже первым способом производительность увеличивается до 42 м3/ч против 31 м3/ч. Можно устанавливать на любые створки.
Comfort S. Производительность устройства – от 40 до 42 м3/ч. Монтаж выполняется с фрезеровкой. Главное отличие – двухстороннее направление потока, благодаря чему увеличивается эффективность проветривания.

Rehau – один из известнейших производителей, зарекомендовавший себя с лучшей стороны. Выпускает несколько серий продукции, каждая из которых рассчитана на помещения различного назначения:

Aerovent+ – для городских квартир. Клапаны отличаются простым монтажом, достаточным объемом воздухообмена.
AR75 – линейка для загородных домов и просторных квартир. Клапаны рассчитаны на проветривание нескольких помещений, при условии замены стеклопакета устанавливаются в готовое окно. Благодаря многоступенчатой системе регулировки максимальный объем приточки составляет до 113 м3/ч.
Invisivent – для общественных помещений большой площади. Объем приточного воздуха достигает 300 м3/ч, при этом клапаны отличаются улучшенной звукоизоляцией и легким обслуживанием.

Renson – бельгийский производитель, выпускающий щелевые алюминиевые проветриватели. Выделяется модель Aerovent, которая имеет производительность 21 м3/ч (для разности внешнего и внутреннего давления 10 Па). Шумоизоляция составляет не менее 42 дБ. Предусмотрена защитная сетка и фильтр.

Качественную и разнообразную продукцию выпускают фирмы: Helios, Siegenia, Мабитек. Они заслуживают доверие покупателей.

Приточные клапаны – технологичная и удобная замена проветривания. Их устанавливают там, где есть дети, потому что они защищают от сквозняков и холодного воздуха, стелящегося по полу. Вентиляционные клапаны работают как проветриватели, а не как системы кондиционирования воздуха, поэтому специализированного оборудования не заменяют.

Приточный клапан на пластиковые окна

Установка герметичных окон влечёт за собой ухудшение состояния в квартире, нехватку кислорода в помещении. Это сможет решить приточный клапан на пластиковые окна. Какие есть виды изделия? Чем они отличаются и какой выбрать? Чем полезна вентиляция пластиковых окон для семьи? Об этом рассказывается далее в тексте.

Виды

Сейчас рынок имеет очень большой ассортимент таких проветривателей, но их подразделяют на виды, это:

ручные приточники;
автоматические приточники;
фальцевые приточно-вентиляционные клапаны;
щелевые приточники;
ручка с приточным приспособлением;
накладные устройства.

Каждое устройство из списка чем-то лучше другого по своим характеристикам. Чему основное предпочтение — решать только пользователю.

Разбор типов устройств

Существует несколько видов приборов вентилирования. Их классификация зависит от характеристик и возможностей. Какая будет польза от клапана приточной вентиляции

Ручные приточники

Он стоит дешевле автоматического, но регулировать подачу свежего воздуха самостоятельно тяжело, ведь это зависит от этих факторов:

сколько людей в помещении;
какое состояние микроклимата в квартире.

Автоматические приточники

Такой удобен. Там уже заранее имеется приспособление, показывающее влажность в помещении, поэтому прибор самостоятельно отредактирует настройки.

Фальцевые приточно-вентиляционные приспособления

Это недорогостоящий вариант. Для инсталляции, оконные проёмы снимать не нужно. Шум с улицы всё равно проникает в дом.

Но главный недостаток такого приточника — это пропуск воздуха, иногда придётся проветривать комнату.

Щелевые проветриватели на оконные проёмы

Щелевое проветривание популярно. У этих вентиляционных приборов такого типа различное строение и постановка для работы.

Они популярны из-за сильного втягивания воздуха.

Ручка с приточным приспособлением

Это нестандартное приспособление. Оно просто ставится вместо ручки, и при постановке даже вид не изменится.

У него есть фильтр, который может заблокировать пыль с улицы.

Накладные приточники.

А этот вид по сравнению с прошлыми самый эффективный, но, к сожалению, здесь не обойдётся снятие окон. Размеры створок и рамы надо «подгонять» примерно под проветриватель, и нет нормальной изоляции от шума на улице.

Именно из-за таких проблем ими пользуются больше на предприятиях чем в своём доме, что рекомендуется.

Как работает эта механика

Обзор принципов действия механики проветривателя и его управления.

Принцип действия

Работает эта система так: имеется помещение и открытый воздух, где давление меньше — там создаётся воздушный поток.

Он входит в квартиру или помещение с улицы, и проветривает её.

Есть ли оконный фильтр для пластиковых окон — он даёт возможность дышать чистым воздухом, а не квартирной пылью.

Управление

Это зависит от устройства проветривателя. Он может регулироваться, либо быть автоматическим и постоянным. Но именно оптимальных параметров вашего микроклимата поможет добиться проветриватель.

Оборудование на автоматике работает так: сначала задается нормальный приток свежего воздушного потока, а приспособление его поддерживает темп.

Единственный минус — это высокая цена.

С прибором ручным всё намного проще — он допускает возможность самим выбирать, когда проветрить помещение. Но здесь необходимо быть внимательными, и следить за своим выбором.

Если продув не оптимален — в квартире будет много сквозняков.

Плюсы и минусы

Конечно, в мире не бывает идеальных вещей, и у всех есть плюсы и минусы. Какая будет польза от клапана приточной вентиляции рассматривается ниже.

Преимущества

Чем хорош приточно — вытяжной клапан?

Теперь, в отличие от проветривания от распахнутого оконного проёма, в помещении не будет сквозняков. Воздух будет поступать равномерно.
Свежий кислород идёт всё время, в доме хорошо и свежо.
Лёгкая установка, эксплуатация и уход за устройством.

Недостатки

Зимой многие модели могут обмёрзнуть, и подача нормального воздуха прекратится.
Если устройство ручное, придётся всё время регулировать подачу воздуха.

Преимуществ данного прибора больше чем недостатков. Поэтому он достаточно популярен в эксплуатации.

Основные характеристики

Существует несколько отличительных черт- модели различаются своей производительностью, пропуском дневного шума и рециркуляцией воздуха. Вот их примерный обзор:

производительность — примерно от пяти-35 кубических метров;
дневной шум будет зависеть от улицы, обычно он не достигает 37 децибел.

Монтаж проветривателя с перфорацией

Делать такое устройство лучше на демонтированной створке Фрезеровка створки Установка монтажной планки и клапана

Лучше всего такой агрегат делать в верхнем отделении окон, но есть сложность. Раму необходимо фрезеровать, и тут нужно специальное оборудование.

Подготовительные работы

Если планируется врезка вентиляционного проветривателя, то лучше учесть многие ситуации.

Делать такое устройство лучше на демонтированной створке.
Устанавливать прибор можно в тёплый период года.
При проведении работ, нельзя повреждать уплотнитель.

Инструментарий

Для установки агрегата нужно:

мелкозернистый напильник;
электролобзик;
шаблон для разметки отверстий;
силиконовый герметик.
электродрель.

Можно не применять шаблон, но с ним будет легче.

Проведение работ

Произведение установки приточного клапана на пластиковое окно начинается со следующего.

Мастер делает распланировку.
На перпендикулярную раскреповку надевает шаблон и отмечает врезку.
Создаёт фрезеровку — высверливает несколько отверстий в ряд и соединяет их при помощи лобзика.
Такие же манипуляции проводятся и в раме.

Установка

Мастер обрабатывает заднюю сторону планки герметиком, прикладывает к створке и закрепляет саморезом.

Закрепляет козырёк с открытой стороны, границы меж деталями обрабатывает герметиком.

Фурнитурная обвязка и створка ставятся на место, в приспособлении выставляется режим вентилирования.

Инсталлирование без фрезеровки

Сделать установку без фрезеровки легче. Мастеру понадобится:

канцелярский нож;
отвёртка;
линейка.

Компоненты, которые идут с приспособлением:

клапан;
один длинный и два коротких уплотнителя;
заглушки;
саморезы.

Установить прибор по центру створки Клапан крепится к профилю саморезами В завершении установки необходимо отрегулировать клапан

Выполнение

Мастер определяет место установки, и отмечает его.

В месте отметки ножом делаются надрезы и вынимаются уплотнители.

Помещаются в открытый паз дюбеля – один посередине и два по краям. Снимается защита, и устройство ставится в естественном положении.

Нужно только отрегулировать, и приточник обеспечит нормальную вентиляцию помещения.

Наиболее популярные из проветривателей

В данный момент, наиболее популярные — Бризер Тион, Ballu Air Master,Lufter,Vakio.

Популярны эти марки из-за удобства использования, хорошего качества проветривания и не сложной эксплуатации. Какой оконный клапан лучше – решает сам покупатель.

В статье были описаны виды оконных клапанов. Рассмотрены, какой из них больше подходит для удобства применения. Как именно будет проводиться зимнее проветривание на пластиковых окнах. Благодаря информации каждый может выбрать именно то изделие, которое будет максимально полезно.

Установка приточного клапана на окно: Обзор +Видео

Клапан приточный для вентиляции пластиковых окон – особенности, разновидности, установка. Установка оконных конструкций, которые герметичны благодаря особенностям, способна повлечь за собой изменение микроклимата внутри помещения – уровень влажности увеличивается, появляется недостача кислорода, и в целом воздух становится спертым. Трудности в целом легко решаемы, если разместить приточный клапан для пластиковых окон – устройство поможет нормализовать естественную вентиляцию, а также будет стабилизировать обмен воздуха.

В этой статье мы расскажем о том, как правильно подобрать проветриватель для того, чтобы обеспечивать поставку чистого воздуха с улицы в помещение, оснащенное пластиковыми коробками. Здесь подробно описаны все проверенные и не раз на практике популярнейшие модели устройства. Для самостоятельных мастеров приведена подробная инструкция по монтажу.

Нужно ли устанавливать приточный клапан

Основой нормального микроклимата помещения является наличие эффективной вентиляционной системы. Воздух обязательно должен нормально циркулировать – загрязненный, имеющий избыток углекислого газа будет удалять через специальные вытяжки, а чистый будет поступать извне. Во время проектирования домов времен СССР главное внимание уделялось тому, чтобы делать вытяжные каналы, а приточные воздуховоды не создавали. Приток чистого воздуха осуществлялся обычным путем – через щели в рамах окна, сделанных из древесины.

Нормальной скоростью воздуха в жилых домах или квартирах является показатель в 0.15 м/с. Существенное увеличение показателя будет провоцировать сквозняки, а повышенное попросту приостановить воздухообмен. Металлопластиковые аналоги имеют специальные камеры для воздуха в рамах и створках, герметичные стеклопакеты и уплотнительные резинки по всему периметру. Современные конструкции помогают изолировать помещении от шума на улице и сохранить тепло, но в то же время приостанавливают нормальное функционирование вентиляции. Из-за этого ухудшается микроклимат – воздух становится спертым, повышается уровень влажности, люди испытывают кислородный голод, а также может появиться черная плесень.

Хотя старые конструкции несовершенные, они эффективно справлялись с задачей, и тем самым обеспечивали достаточный приток воздуха даже в зимнее время. Недостаток рам из дерев – плохая шумовая и тепловая изоляция.

Попытку восстановления циркуляции воздуха открыванием оконной конструкции в режиме проветривания нельзя считать удачном по таким причинам:

Достоинства пластика сведены к нулю, так как тепловая изоляция помещения становится выше.
Вентиляция работает лишь с открытым окном, что крайне сложно сделать в зимний период времени или при ветреной погоде.
Поступление воздуха неравномерное и не имеет контроля – могут появиться сквозняки.

Определенные производители оконных систем решили учесть последствия полной герметизации и усовершенствовали конструкции из металлопластика. Нарушение воздухообмена будет негативным образом сказываться на здоровье и жизненной деятельность людей. На окнах начнет появляться конденсат, стены и откосы будут покрываться плесенью из-за концентрации влаги, а количество токсичных веществ в помещение увеличится.

Особая вентиляционная фурнитура:

Профили, которые вентилируются.
Ограничители открывания.
Уплотнители, которые частично пропускают воздух.
Штапики с регулируемой задвижкой.

Чтобы обеспечивать приток воздуха, используйте приточный клапан на пластиковое окно, которое было установлено ранее. За счет вентиляционного клапана обмен воздуха в комнате будет осуществляться постоянно и при этом без потерь тепла. Устройство поможет защитить помещение от попадания пыли и шума.

Принцип действия устройства

Получается, что приточный клапан – это щель с заслонками в конструкции окна. Проветриватель представляет собой часть естественного типа воздухообмена. Устройство будет работать за счет разницы между давлением снаружи и внутри помещения. Для эффективного функционирования устройство потребуется действующая вытяжная система. В летний период времени для обеспечения циркуляции потока воздуха потребуется включать принудительную вентиляцию. Вытяжка поможет ускорять появление свежего воздуха.

Обычная комплектация для клапана вентиляции на окна из пластика:

Воздухозаборник –часть устройства со стороны улицы, которую нужно монтировать с уличной части рамы. Блок впуска оснащен решеткой от насекомых и козырек, который будет препятствовать попаданию дождя и снега.
Сквозная щель –канал телескопического типа, через который проходит поток свежего воздуха. Элемент будет врезаться в оконную раму.
Внутренняя часть – ее устанавливают в помещении. Блок для выпуса укомплектован форсункой, клапаном регулирования пропускной способности и фильтром.

Воздух с улицы поступает в отверстие для забора воздуха, после движется по каналу телескопического типа и выходит через форсунку. Далее, под действие конвективного потолка от отопительного радиатора воздух начинает устремляться к потолку и нагревается. Прогретый воздух попадает в жилую зону на определенном расстоянии от окна, и поддерживает комфортный режим температуры внутри помещения. В целом же, по строительным правилам монтаж пластиковых окон в домах, которые не оснащены механической вентиляцией, должен быть сопровожден модернизацией вентиляционной системы. К примеру, требуется установка стенового приточного клапана, с характеристиками которого советует ознакомиться.

Какой тип устройства выбрать

Чтобы подобрать оптимальную модель такого устройства, как проветриватель, для установки на пластиковые окна, следует вначале определиться со способом установки и типом регулирования. Качественные характеристики прибора будут во многом зависеть от фирмы-производителя, а эффективность работы от того, какие прибор имеет технические характеристики.

Разновидности проветривателей по конструкционным особенностям

Приточные клапаны для окон из пластика по конструктивным особенностям можно отделить на 3 главные группы:
Накладные.
Фальцевые.
Щелевые.

Фальцевые модели. Микроскопическое проветривание помещения в таком случае выполняется за счет наличия прорези в раме. Подобное приспособление можно прикрепить на окно самостоятельно, для этого даже не потребуется демонтаж стеклопакета. Достоинства фальцевого клапана – это доступная стоимость, сохранение звукоизоляционных и теплоизоляционных качеств окна, скорость и простота монтажа, а также можно все автоматизировать. Из недостатков отметим невысокую пропускную способность. Для увеличения притока мастера советуют устанавливать на одно окно по два клапан, иначе циркуляция будет на уровне до 5 м³/час. Часто такие приточники имеют датчики влажности. Предпочтение лучше отдавать моделям, где датчик-привод находится подальше от вентиляционного канала – это будет гарантией точной работы устройства.

Щелевые климатические приборы. Чистый воздух при помощи таких устройств попадает через щель, причем ее ширина может быть от 0.17 до 0.4 метров, а высота от 1.2 см до 1.6 см. Устройство имеет регулирующий и впускной блок. Усовершенствованные модели представляют собой один универсальный короб. Достоинства такие – большая пропускная способность (примерно 20 м³/час), есть защита от факторов извне, а также присутствует возможность монтажных работ без снятия стеклопакета. Минус данного клапана для приточной вентиляции пластиковых окон состоит в том, что двухблочные модели сложно устанавливать, требуется фрезеровка оконного блока. Такого минуса нет у более дешевых аналогов. Простые приточники будут обеспечивать попадание воздуха через пространство, которое находится между рамой и створкой. Для установки самого простого проветривателя будет достаточно снять част штатного уплотнителя на раме, а после разместить клапан по аннотации производителя.

Накладные модели. Такие клапан будут похожи по принципу действия на щелевые модели, и основным достоинством прибора является отличная производительность (до 100 м³/час). Приточники можно установить и в открываемых, и в глухих окнах. Но учтите, что это должно быть выполнено до установки стеклопакета. Накладные прибор обычно используют в офисных и производственных помещениях, а вот брать их для дома или квартиры будет нецелесообразным. Более того, такие клапаны будут пропускать шум с улицы и ухудшают теплоизоляцию окон.

Способы управления оконным клапаном

В зависимости от устройства клапана для окон из пластика интенсивность приточной вентиляции бывает регулируемой или постоянной. Оптимального микроклимата можно добиться при использовании проветривателя с регулировкой, причем последняя функция может быть и ручной, и автоматической.

Работа автоматического клапана будет основана на одном из принципов:

Стабилизация подачи воздуха за счет разницы давлений между квартирой и улицей. Владелец может задать допустимый диапазон воздушного притока, который будет поддержан устройством при разных атмосферных условиях.
Регулировка циркуляции воздуха при помощи датчика полиамидной разновидности. Проходное сечение клапан будет увеличиваться при повышенном уровне влажности, а при достижении оптимального показателя уменьшится.

Недостатком автоматических устройств является высокая стоимость. Более того, в определенных моделях нет возможности совсем заблокировать функцию проветривания. В основе работы привода с гигрорегуляцией лежит принцип закона физики – если влажность уменьшается, материя сужается, а если увеличивается, то материя удлиняется. Изменение воздушного потока в устройстве механического типа будет происходить за счет изменения положения шторки или задвижки. Ручной способ настройки дает возможность самостоятельно подбирать продолжительность проветривания помещения. Данный метод будет более грубым – неосознанно человек может случайно допустить появление сквозняка и переохлаждения комнаты.

Обзор главных характеристик

При выборе приточного клапана на пластиковые окна особое внимание следует обращать на параметры, приведенные ниже.

Интервал производительности. Величина показателя будет зависеть от перепада давления на входе и выходе, а также от проходного сечения проветривателя. При оценке моделей следует учесть, что в характеристиках пропускная способность будет всегда указана с привязкой с разнице давлений. Вовсе необязательно, что устройство, имеющее производительность 15 м³/час при 10 Па будет пропускать больше воздуха, чем аналогичное устройство с показателем в 12 м³/час при 5 Па. Нормальный обмен воздуха в помещении обеспечивают клапаны, имеющие пропускную способность от 20 до 35 м³/час и со статическим давлением в 10 Па.
Обеспечение шумовой изоляции. Большая часть металлопластиковых окон обладают показателем шумовой изоляции примерно в 32 дБ. Приточное устройство должно обязательно соответствовать всем характеристикам, чтобы после монтажа клапана уровень шума в помещении был таким, как и раньше.
Температурный эксплуатационный режим. Через устройство для вентиляции наружу будет выводиться водяной пар. В зимний период это может быть чревато полным обледенением и выходом оборудования из строя. В новых системах работа основана на принципе «теплого разрыва», когда между металлической наружной и внутренней частью помещают пластиковую вставку.
Наличие регулировки. Для жилого помещения нежелательно подбирать устройства, в которых нет функции контроля воздухообмена. Постоянно требуется менять интенсивность или совсем перекрывать вентиляционный канал. Важно помнить о том, что приточник для окна является дополнением к основной вентиляционной системе квартиры. Если она по какой-то причине не работает, то требуется заняться восстановлением работоспособности воздуховода. О том, как проводить мероприятия по восстановлению, советуем прочесть далее.

Далее рассмотрим особенности проведения монтажных работ.

Примеры монтажа с перфорацией

Клапан для перфорации желательно устанавливать в верхней части окна. Трудность в выполнении работы по большей части заключается лишь в том, что требуется фрезеровка рамы – здесь никак не обойтись без особого оборудования и навыков работы с электрическим инструментом.

Выполнение подготовительных работ

Во время планирования врезки клапана следует учитывать определенные особенности:
Монтаж устройства для осуществления вентиляции лучше проводить на снятых створках.
Установку следует проводить в теплое время года.
Во время пропиливания отверстия следует работать аккуратно, чтобы уплотнитель на створке не был поврежден.

Створку следует снять с петель, установить в вертикальном или наклонном положении. С рамы следует убрать часть обвязки от фурнитуры (ножницы и угловую передачу), снять ответные планки – они могут мешать при фрезеровке.

Список требуемых инструментов

Для установки приточного клапан на окно потребуются такие инструменты:

Электрическая дрель и сверла (с диаметром в 0.5 см и 1 см).
Напильник мелкозернистый.
Электрический лобзик.
Шаблон для разметки отверстий.
Герметик силиконовый.

Паз можно подготовить и без использования шаблона, но с ним работать куда проще. Сделать шаблон можно своими руками из оргалита или фанеры.

Поэтапная установка и крепление

Весь процесс по монтажу приточного клапана можно разделить на несколько этапов:

Разметка – на вертикальный выступ нужно надеть шаблон и отметить место врезки прибора.
Фрезеровка створки – при помощи сверла с большим диаметром следует высверлить несколько отверстий в ряд, а после соединить их при помощи электрического лобзика. Повторите операции на наплаве рамы. Рам окна, которые открыты при фрезеровании, следует обязательно заполнить при помощи силиконового герметика – это поможет предотвратить попадание влаги, а также появление свиста во время циркуляции воздуха.
Установка клапана и монтажной планки – тыльную сторону планки следует обработать тем же герметиком, далее приложить деталь к створке и зафиксировать при помощи саморезов. Внутренний блок устройства вентиляции следует установить к раме и защелкнуть крепежи на планке. Проверьте прочность и ровность расположения клапана.
Монтаж козырька – с внешней стороны рамы закрепите защитный козырек на саморезы. Стык между частями деталей обработайте герметиком. Во время установки желательно использовать страховку.
Окончание монтажа. Фурнитурную обвязку установите обратно на место и повесьте створку на петли. Выставьте на вентиляционном устройстве проветривание.

Как видите, все не так уж и сложно!

Установка клапана без фрезеровки

Установка приточной вентиляции без перфорации створки займет немного времени, и не будет требовать особых навыков.

Из инструментов могут потребоваться:

Необходимые составляющие клапана будет идти в комплекте с приточником.

В стандартный набор входит:
Приточный клапан.
Саморезы.
Один длинный и два уплотнителя покороче.
Заглушки, чтобы зафиксировать устройства.

Для начала следует определить место размещения клапана, а также отметить его карандашом. Оптимальным вариантом будет установка прибора по центру створки. Если створка узкая, то приточник сместите немного в сторону, чтобы клапан не перекрывал оконную фурнитуру. В отмечены точках канцелярским ножом сделайте надрезы и выньте уплотнитель из паза. Для установки клапана в открытый паз поместите крепежные дюбеля – один должен быть посередине, а два других по краям. Снимите защитную пленку с клеевой ленты, а после прикрепите прибор в нужном направлении. Клапан нужно прикрепить саморезами к профилю, и их нужно вкручивать в установленные дюбели через отверстия устройства. Вместо типичного уплотнителя установители маленькие резинки, из комплекта. На раме тоже нужно будет заменить уплотнитель на тот, что уже, чтобы клапан смог пропускать воздушный поток. Внесение изменений не будет влиять на работоспособность створки.

В конце установки следует отрегулировать клапан, и для этого потребуется изменять положение движка. Правое положение даст максимальный приток воздуха, а левое закроет щели. Если установка приточного устройства для пластикового окна не дала желаемого результата, то вентиляционная система квартиры должна быть изменена полностью. Для этого советуем узнать о способах постоянного обеспечения квартиры чистым и свежим воздухом.

Заключение

Видеоматериал поможет лучше понимать технологию установки разных типов вентиляционных клапанов для проветривания без открывания окна. Клапаны для вентиляции не способны заменить системы кондиционирования, которые могут освежать и изменять температурный режим в помещении. В то же время, приточники являются отличной альтернативой открытым створкам и форточкам. Схема установки под силу даже новичкам или домашним мастерам.

отзывы, установка приточного клапана вентиляции на пластиковые окна

Что такое приточный клапан

При строительстве современных домов, проектировщики учитывают, что остекление из ПВХ будет герметичным, и обязательно предусматривают монтаж приточно-вытяжной вентиляции. В старых домах делали только вытяжные системы, которые работали за счет естественного воздухообмена через щели в деревянных рамах. С установкой окон ПВХ в таких зданиях работа вытяжки значительно ухудшается, так как притока свежего воздуха нет.

Решить проблему застаивания воздуха можно регулярным проветриванием, но это не очень удобно: нужно постоянно контролировать процесс и вовремя закрыть створку, пока в помещении не стало совсем холодно, кроме этого, появляется сквозняк, в комнату беспрепятственно проникает пыль и уличный шум.

Приточный клапан позволяет воздуху свободно циркулировать при этом лишь незначительно снижает звукоизоляцию и совсем не вызывает сквозняка. Вентиляционный клапан — это простое устройство, представляющее собой щель с задвижками, устанавливается в верхней части окна. Работает за счет разницы давления снаружи и внутри помещения.

Клапан состоит из следующих частей:

Воздухозаборника, он располагается с наружной стороны окна.
Внутреннего канала.
Выпускного блока, который выводит воздух с улицы внутрь помещения. Он оборудуется регулирующим клапаном и фильтром.

Чтобы устройство работало правильно, необходимо наличие радиатора отопления под окном. Теплый воздух, идущий от батареи, будет подхватывать холодный с улицы, поднимать его выше к потолку и смешиваться.

Приточный клапан позволяет воздуху обновляться и выводить лишнюю влагу, без сквозняка, серьезных теплопотерь и нарушения звукоизоляции.

Монтаж проветривателя с перфорацией

Клапан под перфорацию желательно монтировать в верхней части окна. Сложность работы заключается в необходимости фрезеровки рамы – здесь не обойтись без специального оборудования и навыков работы с электроинструментом.

Нюансы установки встраиваемого клапана

Планируя врезку клапана, необходимо учитывать некоторые моменты:

монтаж вентиляционного устройства лучше выполнять на снятой створке;
установка проводится в теплое время года;
при пропиливании отверстия надо работать аккуратно, чтоб не повредить уплотнитель на створке.

Створка снимается с петель, устанавливается в наклонном или верт

Клапан приточной вентиляции : установка и принцип действия

Устанавливая в квартиру окна ПВХ вместо старых добрых деревянных окон, мы неизбежно нарушаем естественный микроклимат в нашей квартире. Пожалуй, лучшим способом вернуть в квартиру свежий воздух будет установить клапаны приточной вентиляции на пластиковые окна. Что же такое приточный клапан и как его установить?

Оконный клапан приточной вентиляции является вытяжным устройством, устанавливаемым горизонтально в верхней части окна. Приточный клапан выполняет две основные функции одновременно: регулирует оптимальный микроклимат внутри помещения и способствует ликвидации конденсата на стеклопакетах. Перед тем, как купить клапан приточной вентиляции, обратите внимание на то, что приточный клапан обе данные функции должен выполнять обязательно, иначе это просто дешевая подделка.

Куда и как установить приточный клапан?

Клапан приточной вентиляции устанавливается на створку пластикового окна. Для работы нам понадобятся: рулетка, отвертка, нож канцелярский и, конечно же, сам приточный клапан. На видео наглядно показано, как установить клапан приточной вентиляции своими руками.

Установка приточного клапана Air Box на пластиковое окно

Основные преимущества приточных клапанов для пластиковых окон заключаются в том, что они абсолютно не уменьшают световой проем, не создают сквозняков, не нарушают звукоизоляцию окна и восстанавливают естественный приток воздуха в квартиру.

А представляете, что было бы при открытой створке? Невозможность регулировки притока свежего воздуха, повышенная вероятность взлома пластикового окна, быстрое охлаждение и повышенный уровень шума внутри помещения. Кроме того, не стоит забывать, что из-за частого открывания створки некоторые элементы фурнитуры быстрее изнашиваются.

Теперь вы знаете, как установить приточный клапан на пластиковое окно. Стоит отметить, что клапан приточной вентиляции можно установить также на алюминиевые или деревянные евроокна.

Как регулировать клапан приточной вентиляции?

Устройство приточного клапана может включать в себя регулировку притока воздуха, но может быть и без нее. Регулировка поступающего воздуха желательна для достижения в помещении оптимального микроклимата. Управление может выполняться вручную или автоматически. Ручная регулировка может вызвать переохлаждение помещения в отличие от автоматической настройки, оснащенной датчиком с гигрорегулированием.

Датчик внутри автоматического клапана приточной вентиляции измеряет только уровень влажности в помещении. Принцип работы основан на изменении размера сечения, через которое проходит воздух – чем выше влажность, тем шире открывается заслонка.

Виды приточных клапанов

Наиболее качественными считаются клапаны приточной вентиляции Air-Box и Aereco.

Приточная вентиляция Аэрэко в разрезе

Большое преимущество клапанов Air-Box состоит в том, что они устанавливаются прямо на установленное пластиковое окно, не требуя при этом фрезеровки створки.

Приточный клапан на окно — 90 фото основных видов, секреты выбора и рекомендации как установить клапан правильно

Применение современных материалов и конструкций для обустройства частного или многоквартирных домов имеет целый комплекс преимуществ. Такое популярное металлопластиковое остекление гарантирует отличный уровень звукоизоляции и шумоизоляции, обеспечивает полноценное сохранение тепла и предотвращает его потери, но губительно влияет на микроклимат в помещении.

Полноценная изоляция и препятствование нормальному процессу воздухообмена приводит к излишнему увлажнению газовоздушных смесей с пониженным содержанием кислорода.

В таком воздухе наблюдается стремительное размножение грибковых микроорганизмов, бактерий и инфекций, что ухудшает комфорт проживания в помещении и требует оперативного решения проблемы.

Содержимое обзора:

Обоснованность установки оконного приточного клапана

Для устранения сложившейся ситуации рекомендуется усилить естественную вентиляцию применением приспособлениями принудительного воздухообмена.

Представленные фото приточного клапана на окно дают возможность визуально оценить особенности этого аксессуара, установка которого необходима по следующим причинам:

повышение эффективности функционирования естественной вентиляции;
обеспечение постоянной и обязательной циркуляции чистого воздуха;
улучшение микроклимата за счет охлаждения и иссушения воздушных масс;
обогащение газовоздушной смеси кислородом для нормального дыхания;
подача воздуха осуществляется в нормальном и контролируемом режиме.

Положительные отзывы о приточном клапане на окно делают такое приспособление незаменимой альтернативой проветриванию, которое имеет свои недостатки.

При осуществлении ручного проветривания полностью нейтрализуются все выгоды тепло и звукоизоляции металлопластиковых окон, появляются сквозняки и нужно тратить время на контроль процесса.

Описание и основной принцип действия устройства

Самостоятельная установка приточного клапана на пластиковое окно достаточно простая процедура и под силу любому домашнему мастеру.

Этот небольшое приспособление, представляющее собой часть общеобменного процесса вентилирования, по виду напоминающее отверстие с обустроенными заслонками, уже встроенное или отдельно устанавливаемое на профиль, с такими элементами:

воздухозаборник, размещенный с внешней стороны рамной конструкции, и защищенный козырьком от пыли, мусора и насекомых;
сквозное отверстие, необходимое для прохождения в помещение очищенного и насыщенного кислородом воздушного потока;
внутренняя часть с форсункой, клапаном для регулирования объемов поступающего воздуха и фильтром, установленная внутри помещения.

Принцип функционирования проветривателя основывается на естественных физических процессах замены воздушных масс при разнице в их давлении.

Важным условием нормальной и эффективной работы любой модели является работоспособное состояние принудительной и особенной вытяжной вентиляции в доме или другом помещении.

Виды и функциональные особенности разных моделей

Отечественные и зарубежные производители предлагают большое количество разных устройств, отличающихся по всевозможным признакам.

Итоговая цена приточного клапана на окно полностью зависит от функционала устройства и эффективности его работы, при этом общепринятая классификация разделяет приспособления по следующим признакам:

по конструкционным особенностям. К этой группе относятся модели фальцевого, щелевого и накладного типа, они отвечают за микропроветривание в помещении и устанавливаются на разных этапах проведения остекления;
по способу управления устройством. В эту категорию относят модели, отличающиеся по принципу регулирования работоспособности, в ручном или автоматизированном режиме, что удобно для стабилизации воздухообменных процессов.

Выбирая клапан на окно для приточной вентиляции необходимо учитывать его функциональные особенности и эксплуатационные характеристики.

Ориентируясь на доступную стоимость важно узнать информацию о возможности самостоятельной установки приспособления для усиления эффективности общеобменной и принудительной вентиляции.

Правила выбора приспособления для воздухообмена

В процессе подбора лучшей модели приточного клапана стоит ориентироваться на целый комплекс технических параметров устройства, к которым относят:

уровень автоматизации и работы устройства без вмешательства;
указанный производителем диапазон производительности;
уровень шумоизоляции и температурный режим работы;
способ и возможность монтажа на готовую систему остекления.

Узнать, как установить приточный клапан можно получив полноценную консультацию специалистов, в ходе самостоятельного монтажа необходимо соблюдать технологию и последовательность работ.

Фото приточного клапана на окно

Также рекомендуем просмотреть:

Все, что нужно знать про приточный клапан на пластиковые окна

Пластиковые окна, продажа которых из года в год растет, заслуженно завоевывают сердца покупателей, которые уже реже смотрят на деревянные изделия. Будучи более надежными и долгосрочными, они уже давно доказали свой высокий уровень звукоизоляции и умение хранить тепло, однако, даже у них есть свои недостатки. Плотность их конструкции не позволяет попадать в помещение свежему воздуху, что грозит слишком высокой степенью влажности, спертым воздухом, низкой степенью кислорода и даже способствует накоплению токсинов.

Изъян в проекте конструкторов очевиден, но у этой проблемы есть решение – клапан приточной вентиляции. Его ключевая цель состоим в том, чтобы вернуть месту благоприятный микроклимат и в дальнейшем поддерживать его.

Содержание статьи

В чем заключается принцип вентиляции?

В любом жилом здании обязана осуществляться циркуляция воздуха. Выработка углекислого газа и влажность загрязняют собой дом, поэтому наличие притока в пластиковых окнах является настолько важным. Застоявшийся воздух должен регулярно сменяться чистым, и часто это происходит естественным путем. Через щели и двери в комнату поступает свежий прохладный воздух, сменяя собой теплый и переработанный, что поднимается вверх и медленно выходит наружу через вытяжные каналы.

Но далеко не всегда есть возможность проветривать помещение. В силу погодных условий или из-за больного ребенка нельзя открыть форточку, и тогда принцип вентиляции нарушается. Приток свежего воздуха не осуществляется, поэтому и загрязненный остается на месте. Но даже когда есть возможность проветривать, возникают проблемы. Без определенной тяги кислород не будет поступать или же, наоборот, от слишком сильного притока могут появиться сквозняки. Избавиться от всего этого поможет вентиляционный клапан для пластиковых окон.

Система для улучшения и поддержания микроклимата в здании

Частое открывание форточек приводит к разгерметизации, а именно потере тепла, что значительно снижает накопленный обогрев. Наличие приточных клапанов решит и эту проблему. Устанавливаемые на окна пвх под самым верхом, они успешно справляются с вытяжной функцией. С этим механизмом на стекле конденсат станет появляться все меньше и в доме воцариться желаемая атмосфера.

Вентиляционные клапаны обладают целым рядом преимуществ:

они компактны и не закрывают собой свет;
исключают возникновение сквозняков;
сохраняют тепло в квартире;
не пропускают шум с улицы;
регулируемы;
устанавливаются без труда и особых затрат.

Установка приточного клапана на пластиковое окно

Чтобы в полной мере оценить способности конструкции, необходимо вникнуть в ее действующий механизм. Для начала из рамы вырезается продолговатый горизонтальный участок резинового уплотнителя у самой верхней створки. В это место монтируется другой, более мягкий уплотнитель, и на него уже устанавливается объект.

Дальше замена воздуха обустраивается за счет разницы в давлении. По вет. каналу он выходит из квартиры, сразу сменяясь тем, который был успешно затянут внутрь. Следуя законам физики, система неизменно работает естественным способом, однако, зависит от параметров наружной среды. При более жарких условиях требуется принудительная вытяжка.

Принцип работы клапана напрямую зависит от правильного функционирования трех его ключевых частей:

воздухосборник – та часть, которая устанавливается снаружи. Он всегда должен иметь над собой козырек, чтобы вода или снег не попали внутрь;
часть, по которой проходит воздух и в одном, и другом направлении, называется телескопическим каналом. Вырезанный в пластиковом корпусе посредством монтажа, он закрепляется специальной гильзой;
наиболее сложная часть – внутренняя. Она укомплектована фильтром, форсункой, отвечающей за выход воздуха, и регулятором.

Однако ряд вытяжных способностей зависит и от условий в помещении. Квартира должна иметь герметичную входную дверь, обладать хорошей вытяжной вентиляцией. А если система установлена лишь в одной комнате, то желательно, чтобы между полом и дверьми в квартире был просвет не менее 2-3 см.

Оконные клапаны и их виды

Приточные клапаны на окна отличаются функциональностью, размерами, компанией-производителем и еще массой критериев, но для того, чтобы четко ориентироваться, их можно разбить на группы.

По материалам, из которых они были изготовлены, выделяют:

пластиковые;
пластиковые с наличие плёнки по дереву;

Последний вид устанавливают соответственно на деревянные окна. Так конструкция выглядит гармонично и в тоже время технически продвинутой.

По способу управления:

ручные;
автоматические.

Наиболее прост в использовании автоматический тип. Он реагирует на влажность и давление в помещении, самостоятельно при этом изменяя уровень потока кислорода, снабжающего квартиру. В свою очередь ручной типимеет при себе небольшую веревку для регулировки и постоянно требует изменений. Из-за этого могут возникнуть проблемы. Уровень вентиляции изначально приходиться настраивать наугад, и если выставить его неправильно зимой, то произойдет промерзание, из-за чего система деформируется и прекратит функционировать качественно.

Как установить оконный приточный клапан?

Приточный клапан на пластиковые окна своими руками устанавливается без особого труда, быстро и не требует от исполнителя каких-либо навыков. Все, что понадобиться из инструментов – это нож, отвертка, дрель и линейка. В комплекте с клапаном идут три уплотнителя, один длинною 35 см и два по 16 см, саморезы, а также дюбеля, предназначенные для крепления конструкции.

Для начала следует произвести с помощью линейки замеры, после чего отметить место,куда будет крепиться желаемое приобретение. Устанавливают его на верхней створке посредине, и только если фурнитура будет мешать, смещают его в любую из сторон.

Далее на том месте, где будет размещен оконный клапан, удаляется стандартная прослойка. Резиновую полоску аккуратно вырезают ножом.

Вместо нее в паз вставляют три дюбеля: два по краям и один посредине. Благодаря им механизм будет прилегать к створке.

Для удобства лучше использовать двусторонний скотч: он поможет зафиксировать конструкцию. За надежное его крепление ответственными являются саморезы, стоит лишь вкрутить их отверткой в намеченные точки.

После того, как самодельный клапан крепко нацеплен на окно, остается разобраться с уплотнителями. По краям установленной конструкции вставляем две полоски по 16 см, заменяя таким образом удаленный фрагмент резины. Чтобы обеспечить правильный приток кислорода и сделать качественный клапан, заменить придется резинку и на раме стеклопакета. Используем для этого уплотнитель 35 см из набора и размещаем его напротив блока без каких-либо отклонений. На этом установка закончена.

Какой еще есть вариант вентиляции?

Приточная вентиляция на пластиковые окна также может быть встроена в виде оконной ручки. Такое решение достаточно необычное, но действенное:

технология размещается в месте скопления конденсата;
внешний вид стеклопакета не меняется, и дополнительные работы проводить не приходится;
в себе содержит фильтр, сдерживающий проникающую извне пыль;
в холодное время года не промерзает;
хорошо выводит влагу.

Кроме этого, еще встречается стеновой клапан. В этом случае в стене проделывают отверстие диметром 40-150 мм, в которое и вставляют механизм.
Непременно посмотрите видео на эту тему

Существует множество вариаций и типов клапанов, под различные стеклопакеты с отличительными настройками и качеством материалов. Их количество дает возможность свободно выбирать, отталкиваясь от Вашего вкуса и пожеланий.

Индивидуальный запорный клапан из полипропилена для пластиковой сантехники Запорный клапан из полипропилена Тип

Информация о компании

TUBOMART ENTERPRISE CO. LTD

С 2000 года мы, компания TUBOMART, являемся профессиональным производителем широкого ассортимента латунных изделий, таких как фитинги для различных виды трубопроводных систем, латунные клапаны, латунные коллекторы, латунные вставки и аксессуары для водопроводных и отопительных систем.
Наш завод оснащен более чем 250 станками с ЧПУ, и в нашей компании работает 500 сотрудников.задвижка PPR по индивидуальному заказу для пластиковой сантехники Задвижка для труб PPR типа
Благодаря надежному контролю качества и безупречной системе обслуживания наша продукция хорошо продается в Южную Америку, Европу, Африку, Ближний Восток и т. д.
Как продукты из нашего каталога, так и продукты по индивидуальному заказу, мы также добро пожаловать.

производство пластиковых запорных клапанов ppr водяных фитингов ppr DIN8077 / 8078

Наши преимущества

Наша компания специализируется на производстве высококачественных латунных фитингов, у нас есть следующие преимущества:
1.Более 15 лет производственного опыта.
2. Компоненты легкого веса и небольшого объема, которые просты в установке и транспортировке.
3. Здоровый и нетоксичный: продукт относится к экологическим экологически чистым строительным материалам. Его можно использовать в системе трубопроводов чистой воды и питьевой воды.
4. Высокая термостойкость: максимальная рабочая температура до 70 ° C, максимальная переходная температура до 95 °. задвижка PPR по индивидуальному заказу для пластиковой сантехники задвижка PPR тип
5.Более высокая пропускная способность: гладкие внутренние стенки приводят к меньшей потере давления и большему объему, чем металлические трубы.
6. Привлекательный внешний вид и профессиональный дизайн.
7. Конкурентоспособная цена. задвижка PPR по индивидуальному заказу для пластиковой сантехники Задвижка из труб PPR типа
8. Длительный срок службы: более 50 лет при нормальных условиях.
Проверка герметичности 9,100%.

.Пластиковый компактный шаровой кран

для ирригации

компактный шаровой кран из ПВХ для оросительной системы

Материал	ПВХ
Размер	3/4 «
Рабочее давление	PN16

Спецификация и детали

Название: Пластиковый шаровой кран из ПВХ, Компактный шаровой кран, шаровой кран, шаровой клапан PPR.
Материал: ПВХ PPR
Размер: 1/2 «
Стандарт: BS, ANSI, DIN, JIS
Форма: С торцом и концом резьбы
Цвет: Стандартный цвет белый. Серый. Буле. Или цвета в соответствии с по запросу клиентов

Характеристики

Здоровый и нетоксичный, без пятен и окалины
Легкий, простой в обращении и транспортировке
Гладкая внутренняя стенка, снижает потерю давления и увеличивает скорость потока
Низкий уровень шума, снижение на 40% по сравнению с оцинкованными стальными трубами.
Мягкие цвета и превосходный дизайн, подходят для открытой или скрытой установки
Прекрасная устойчивость к химической коррозии
Простой и быстрый монтаж с минимальными затратами

Упаковка и доставка

Упаковка:

1.Стандартная упаковка

2. По запросу клиента

Доставка:

Морская доставка

Воздушная доставка

Курьерская доставка

Наши услуги

Быстрый ответ: 9000hatsApp

: + 86-133 4596 9968

TradeManager: cn209737435

Skype: nbevergreen04

Преимущества услуг:

1. Быстрый, эффективный и профессиональный ответ в течение 24 часов, 14 часов онлайн-услуг.

2. 10 лет производственного опыта в сфере сельского хозяйства.

3. Техническая поддержка и решение главного инженера.

4. Строгая система и команда контроля качества, высокая репутация на рынке.

5. Полный ассортимент продукции для орошения на выбор.

6. Услуги OEM / ODM.

7. Примите заказ на образец перед массовым заказом.

8. Многоязычные услуги связи (английский, испанский, французский, португальский, японский и т. Д.)

Пластиковая труба для водоснабжения Upvc True Union шаровой кран

Пластиковая труба для водоснабжения ПВХ шаровой кран с истинным соединением

Материал	Корпус из ПВХ, ручка PP / ABS
Цвет	Белый, серый, черный, синий корпус, красная ручка
Размер	от 1/2 «до 4»
Рабочее давление	PN10 / 150PSI
Торцевое соединение 2
Стандарт	DIN, BS, ANSI, JIS, CNS
Advantage	1.Устойчив к старению и долгий срок службы. 2. Экономия затрат и ускорение проекта для легкой установки. 3. Простота в эксплуатации. 4.Большой расход.
Применение	* Водный проект в строительстве. * Водоподготовка для бассейна. * Водный проект в рыбоводстве. * Орошение в сельском хозяйстве.

1. Американский стандарт (ASTM Sch 40 и Sch 80, ASTM D2241, 2665, NEMA TC 2)

2. Британский стандарт (BS 3505, BS 5255, 4515)
3. Сингапурский стандарт (SS 141, SS 272, SS 213)
4. Австралийский стандарт (AS 1477, AS 1415)
5. Национальный стандарт (GB 10002, GB 5836, GB 14823, GB 13664)
6. Международный стандарт (ISO 4422, ISO 3633, IEC 614, GY 3050)

Преимущества:

1.Коррозионная стойкость, неуязвимость для коррозионных почв и различных видов воды для жизни, высокая стойкость к неорганическим кислотам, щелочам, соли, коррозионная стойкость, подходит для отличного сброса и транспортировки промышленных сточных вод.

2. Устойчивость к старению и длительный срок службы, а нормальный срок службы составляет около 30-50 лет. Это строительная канализация, идеальные материалы для канализации.

3. Ударопрочность сильная, высокая механическая прочность.

4. Непросто засоряться, не загрязняется, гладкая внутри, небольшое сопротивление жидкости, коэффициент шероховатости равен 0.009, беспрепятственный ручей, небольшие ремонтные работы.

5. Не из воды ржавчины, обеспечение внешнего не ржавеет, сопротивляется кислородному индексу высока, с самозатуханием.

6. Легкий вес, для чугуна 1/10, удобство обращения и установки, по сравнению с чугунными трубами, эффективность улучшается на 40-60%, что, очевидно, снижает стоимость проекта.

7. Фактор набухания трубопровода небольшой, теплопроводность и модуль упругости малы, и он имеет превосходные характеристики сопротивления замерзанию дренажа по сравнению с железными трубами.

8. Используя уникальные вспомогательные средства, избегайте термитов, укусов домашних животных.

9. Большое разнообразие товаров, может сотрудничать с различными стандартами дизайна и установки.

Упаковка и доставка

Информация о компании

Мы являемся профессиональным производителем и экспортером, занимающимся производством труб и фитингов из ПНД, ПВХ, ППР, ПП.

Мы занимаемся производством пластмасс более 12 лет с профессиональной командой по производству, исследованиям, разработкам и продажам.

Сертификаты

Наши услуги

+ Быстрая доставка: в течение 8 дней для одного контейнера 40 HQ.
+ Конкурентоспособная цена

+ Хорошее качество: утверждение сертификата ISO / UL

+ Лучшее обслуживание: быстрая доставка, надежная упаковка, хорошая цена, своевременная и эффективная связь

+ Мощное решение: быстрое и эффективное решение проблемы

Пластиковая труба для водоснабжения ПВХ шаровой кран с истинным соединением

Пластиковая труба для водоснабжения шаровой кран с истинным соединением из ПВХ

1/2 «-2» пластиковый одинарный шаровой кран из ПВХ

Описание продукта

пластмассовый шаровой кран

Название	пластмассовый шаровой кран
Цвет	серый
Размер	1/2 «-2 «
Материал	UPVC / CPVC / PP
Стандарт	JIS, ANSI, DIN
Применение	Соединение с трубой и фитингами для трубопроводов
Сертификат	NSF Сертификат ISO
Advantage	Простота установки и обслуживания
Производительность	680 шт. В месяц
Упаковка	полиэтиленовыми пакетами и картонными коробками

000

Все Доступны следующие типы пластиковых клапанов:

Контроль качества

пластикобщий контроль качества до, во время и после производства

2. Профессиональная проверка перед поставкой

3. Оборудование для расширенного контроля

000

Производство

пластиковый шаровой клапан

0005000

000 000 000 000 000 000 000 9000

Приложение

пластиковый шаровой кран

1.используется вместе с трубой, фитингами для трубопроводной системы потока / трубопроводов

2. среда может быть водой или химикатом

000

Упаковка

пластмассовый шаровой кран

1.упаковано в хорошем состоянии для отправки

2. сначала полиэтиленовым пакетом, затем картонной коробкой или поддоном

Сервисное обслуживание

пластик

Мы предоставляем лучший сервис по техническим вопросам, решениям продуктов, проблемам качества для каждого отдельного клиента, если есть какие-либо вопросы, мы всегда доступны.

Kunshan Alviss International Trade Co., Ltd находится в Куньшане, Китай, и специализируется на решениях для химических систем трубопроводов: клапаны из ПВХ / ХПВХ / ПП / ПВДФ, трубы и фитинги, такие как соединения, тройники, колена, фланцы и т. Д., С более широким ассортиментом продукции, более конкурентоспособной цена, хорошее качество и лучший сервис.

Kunshan Alviss International Trade Co., Ltd находится в Куншане, Китай, и специализируется на решениях для упаковочной промышленности и химических трубопроводных системах с более широким ассортиментом продукции, более конкурентоспособной цена, хорошее качество и лучший сервис.

шаровой кран из ПВХ

Продукты, которые мы поставляем:

Решение для упаковочной промышленности: пробка из бутилкаучука, стеклянный флакон, пластиковый флакон, алюминиевая крышка, откидная крышка и т. Д.

Решение для химической системы трубопроводов: клапан из ПВХ / ХПВХ / ПП / ПВДФ, трубы и фитинги, такие как штуцеры, тройники, колена, фланцы и т. Д.

Все продукты могут быть настроены по цвету и размеру с более широким диапазоном спецификаций для справки .

Цена, которую мы предлагаем:

Мы можем предложить более конкурентоспособные цены, так как мы продолжаем развивать потенциальных производителей по всему Китаю.

Качество, которое мы гарантируем:

Вся поставляемая нами продукция хорошего качества, так как мы всегда уделяем особое внимание общему контролю качества до, во время и после производства и профессиональному контролю перед отгрузкой.

Услуги, которые мы предоставляем:

Мы обеспечиваем лучшее обслуживание в отношении технических вопросов, решений продуктов, проблем с качеством для каждого отдельного клиента, если возникнут вопросы, мы всегда доступны.

Установка приточного клапана на окно: Обзор +Видео

Нужно ли устанавливать приточный клапан

Основой нормального микроклимата помещения является наличие эффективной вентиляционной системы. Воздух обязательно должен нормально циркулировать – загрязненный, имеющий избыток углекислого газа будет удалять через специальные вытяжки, а чистый будет поступать извне. Во время проектирования домов времен СССР главное внимание уделялось тому, чтобы делать вытяжные каналы, а приточные воздуховоды не создавали. Приток чистого воздуха осуществлялся обычным путем – через щели в рамах окна, сделанных из древесины.

Достоинства пластика сведены к нулю, так как тепловая изоляция помещения становится выше.
Вентиляция работает лишь с открытым окном, что крайне сложно сделать в зимний период времени или при ветреной погоде.
Поступление воздуха неравномерное и не имеет контроля – могут появиться сквозняки.

Особая вентиляционная фурнитура:

Профили, которые вентилируются.
Ограничители открывания.
Уплотнители, которые частично пропускают воздух.
Штапики с регулируемой задвижкой.

Принцип действия устройства

Обычная комплектация для клапана вентиляции на окна из пластика:

Воздухозаборник –часть устройства со стороны улицы, которую нужно монтировать с уличной части рамы. Блок впуска оснащен решеткой от насекомых и козырек, который будет препятствовать попаданию дождя и снега.
Сквозная щель –канал телескопического типа, через который проходит поток свежего воздуха. Элемент будет врезаться в оконную раму.
Внутренняя часть – ее устанавливают в помещении. Блок для выпуса укомплектован форсункой, клапаном регулирования пропускной способности и фильтром.

Какой тип устройства выбрать

Разновидности проветривателей по конструкционным особенностям

Приточные клапаны для окон из пластика по конструктивным особенностям можно отделить на 3 главные группы:
Накладные.
Фальцевые.
Щелевые.

Способы управления оконным клапаном

Работа автоматического клапана будет основана на одном из принципов:

Стабилизация подачи воздуха за счет разницы давлений между квартирой и улицей. Владелец может задать допустимый диапазон воздушного притока, который будет поддержан устройством при разных атмосферных условиях.
Регулировка циркуляции воздуха при помощи датчика полиамидной разновидности. Проходное сечение клапан будет увеличиваться при повышенном уровне влажности, а при достижении оптимального показателя уменьшится.

Обзор главных характеристик

Интервал производительности. Величина показателя будет зависеть от перепада давления на входе и выходе, а также от проходного сечения проветривателя. При оценке моделей следует учесть, что в характеристиках пропускная способность будет всегда указана с привязкой с разнице давлений. Вовсе необязательно, что устройство, имеющее производительность 15 м³/час при 10 Па будет пропускать больше воздуха, чем аналогичное устройство с показателем в 12 м³/час при 5 Па. Нормальный обмен воздуха в помещении обеспечивают клапаны, имеющие пропускную способность от 20 до 35 м³/час и со статическим давлением в 10 Па.
Обеспечение шумовой изоляции. Большая часть металлопластиковых окон обладают показателем шумовой изоляции примерно в 32 дБ. Приточное устройство должно обязательно соответствовать всем характеристикам, чтобы после монтажа клапана уровень шума в помещении был таким, как и раньше.
Температурный эксплуатационный режим. Через устройство для вентиляции наружу будет выводиться водяной пар. В зимний период это может быть чревато полным обледенением и выходом оборудования из строя. В новых системах работа основана на принципе «теплого разрыва», когда между металлической наружной и внутренней частью помещают пластиковую вставку.
Наличие регулировки. Для жилого помещения нежелательно подбирать устройства, в которых нет функции контроля воздухообмена. Постоянно требуется менять интенсивность или совсем перекрывать вентиляционный канал. Важно помнить о том, что приточник для окна является дополнением к основной вентиляционной системе квартиры. Если она по какой-то причине не работает, то требуется заняться восстановлением работоспособности воздуховода. О том, как проводить мероприятия по восстановлению, советуем прочесть далее.

Далее рассмотрим особенности проведения монтажных работ.

Примеры монтажа с перфорацией

Выполнение подготовительных работ

Во время планирования врезки клапана следует учитывать определенные особенности:
Монтаж устройства для осуществления вентиляции лучше проводить на снятых створках.
Установку следует проводить в теплое время года.
Во время пропиливания отверстия следует работать аккуратно, чтобы уплотнитель на створке не был поврежден.

Список требуемых инструментов

Для установки приточного клапан на окно потребуются такие инструменты:

Электрическая дрель и сверла (с диаметром в 0.5 см и 1 см).
Напильник мелкозернистый.
Электрический лобзик.
Шаблон для разметки отверстий.
Герметик силиконовый.

Поэтапная установка и крепление

Весь процесс по монтажу приточного клапана можно разделить на несколько этапов:

Разметка – на вертикальный выступ нужно надеть шаблон и отметить место врезки прибора.
Фрезеровка створки – при помощи сверла с большим диаметром следует высверлить несколько отверстий в ряд, а после соединить их при помощи электрического лобзика. Повторите операции на наплаве рамы. Рам окна, которые открыты при фрезеровании, следует обязательно заполнить при помощи силиконового герметика – это поможет предотвратить попадание влаги, а также появление свиста во время циркуляции воздуха.
Установка клапана и монтажной планки – тыльную сторону планки следует обработать тем же герметиком, далее приложить деталь к створке и зафиксировать при помощи саморезов. Внутренний блок устройства вентиляции следует установить к раме и защелкнуть крепежи на планке. Проверьте прочность и ровность расположения клапана.
Монтаж козырька – с внешней стороны рамы закрепите защитный козырек на саморезы. Стык между частями деталей обработайте герметиком. Во время установки желательно использовать страховку.
Окончание монтажа. Фурнитурную обвязку установите обратно на место и повесьте створку на петли. Выставьте на вентиляционном устройстве проветривание.

Как видите, все не так уж и сложно!

Установка клапана без фрезеровки

Из инструментов могут потребоваться:

Необходимые составляющие клапана будет идти в комплекте с приточником.

В стандартный набор входит:
Приточный клапан.
Саморезы.
Один длинный и два уплотнителя покороче.
Заглушки, чтобы зафиксировать устройства.

Заключение

Выбрать приточный клапан — что лучше и как установить | Сделай сам

С наступлением холодов проветривать помещения становится сложнее. Открытые створки вызывают сквозняк, а ты их закрываешь — и через час-два в квартире становится душно. Оконные и настенные клапаны помогают организовать приток свежего воздуха . Как выбрать тип устройства и как его установить?

В многоквартирных домах всегда предусмотрены вытяжные стояки, а приток свежего воздуха ранее организовывался через протечки в окнах.Позже, примерно с начала 2010-х, девелоперы стали оснащать жилье специальной оконной и настенной арматурой, иначе — вентиляторами. Такой проветриватель при удачной конструкции и отсутствии ошибок при установке обеспечивает стандартный приток свежего воздуха, но не пропускает наружу насекомых и уличный шум.

Проблемы с принудительной вентиляцией обычно возникают у владельцев квартир в старых домах, при замене окон без уплотнителей или с щеточными уплотнителями на новые с резиновыми уплотнителями.

Сложности возникают в новостройках, где чаще всего устанавливают самую дешевую арматуру — с низкой пропускной способностью или плохой теплоизоляцией. Если в помещениях зимой не хватает свежего воздуха или гуляют сквозняки, необходимо будет заменить приточные устройства или установить дополнительные.

Какие типы клапанов предлагает рынок и на какие характеристики и опции следует обращать внимание при выборе?

Правило первое: узнайте пропускную способность клапана.Согласно СП 60.13330.2012 «Отопление, вентиляция и кондиционирование», минимальный воздухообмен в жилых помещениях должен составлять 3 м ³ / час на 1 м ² площади пола или 0,35 от общего объема жилого помещения. квартиру посуточно. Многие специалисты считают эти требования завышенными и не учитывают численность населения дома, но они остаются плавным ориентиром при выборе вентиляционных устройств.

Складчатые клапаны (а, 6) локально снижают влажность в зоне окна и тем самым предотвращают образование конденсата на стекле
Простейший не требующий обслуживания клапан (в) полностью забивается пылью через 2-3 года, после чего он необходимо заменить.Модели со съемным корпусом (g) легко чистятся

Долгое время были популярны так называемые складывающиеся системы — Airbox Standart, REHAU AirComfort и др. Они стали обычным явлением. Устройства этого типа размещаются между оконной рамой и створкой — в так называемом ложном люфте. Они полностью незаметны ни изнутри, ни снаружи, что наряду с невысокой стоимостью и простотой монтажа привлекает потребителей. Но у конструкции есть серьезный недостаток — низкая пропускная способность.всего 4-7 м3 / ч. То есть даже при установке двух клапанов (а это возможно только при наличии двух открывающихся створок) свежего воздуха не хватит даже на одного человека. На практике такие клапаны лишь незначительно снижают влажность в помещении.

Возможна установка одной из новых моделей складывания с внутренним патч-блоком и регулируемой заслонкой (у старых была только гибкая ветрозащитная петля) — AirValve, Air-Box Comfort, Air-Box Eco и т. Д. Внутренний блок имеет небольшие размеры. размеры и лишь немного выступают из плоскости створки, в то время как эти клапаны имеют расход 18-32 м3 / ч.Но есть неприятный нюанс: модели без воздушного фильтра могут свистеть или гудеть при сильном ветре. Еще больший поток воздуха (28-45 м ³ / ч) обеспечивают врезные клапаны типа Aereco EMM, Air-Box Comfort S или Ventec VT 100, но их сложнее установить.

Правило второе: учтите нюансы монтажа. Большинство оконных клапанов можно установить не только при ремонте квартиры или замене окон, но и позже. Услугу легко заказать у производителя светопрозрачных конструкций или в сервисной компании.Однако многие модели домашнего мастера легко монтируются самостоятельно.

Для установки откидного клапана достаточно просверлить отверстия под крепежные винты корпуса и заменить два фрагмента штатных уплотнителей на меньшие прокладки, которые поставляются с устройством. Учтите, что откидные клапаны предназначены только для пластиковых окон, так как в деревянных конструкциях другая схема крепления уплотнителей.

Для установки врезной задвижки требуется фрезеровать или выпилить открытые продолговатые отверстия в профильной коробке, створке или импосте.Сделать это можно, не разбирая окно, даже не нужно снимать створку с петель, хотя проделать отверстия будет проще. Затем изнутри крепится корпус клапана с ручкой регулятора. а снаружи — козырек.

Проблема в том, что все оконные рамы и створки шириной более 450 мм обычно усилены стальной подкладкой, которую довольно сложно распилить.

Можно, конечно, использовать электрогравер, но впереди работа не из легких и долгих.Наличие арматуры лучше заранее проверить с помощью магнита или металлоискателя. Если вкладыш на месте, то есть смысл заказать узкую задвижку, которая крепится на накладке — выступающих краевых частях рамок (ширина отверстий не должна превышать 12 мм).

Правило третье: по возможности ставьте задвижку на верхний профиль оконной рамы или створки. В этом случае тяга практически не ощущается. Технически практически любой вентиль можно расположить вертикально — на стойке ящика, створке, импосте, а для некоторых моделей, например, вентилятора OKFIL, это основной способ установки.Но при таком размещении у окна почти наверняка образуется зона теплового дискомфорта.

Решетка наружного блока совмещена с сеткой и предназначена для защиты от насекомых (г). Наиболее удобные клапаны со скользящей заслонкой, позволяющей плавно регулировать пропускную способность (d)
Верхние клапаны обычно доступны не только в белом, но и в сером, кофейном и темно-коричневом цветах, чтобы не контрастировать с рамками из дерево и древесно-клееный профиль

См. Также: Вентиляция частного дома: от А до Я

Правило четвертое: выбирайте клапан с ручной регулировкой.Многие приточные устройства оснащены встроенным датчиком влажности, который автоматически открывает и закрывает заслонку в зависимости от состояния атмосферы в помещении (гигро-регулируемые клапаны). На практике датчик иногда работает некорректно, особенно если окна выходят на южную сторону и корпус клапана нагревается солнцем. Поэтому крайне желательно, чтобы также был установлен ручной регулятор.

Настенная приточная установка Aereco UNT регулируется автоматически и вручную.Производительность до 40 м3 / ч; Пылевой фильтр отсутствует

При работе откидного устройства (а, 6), а также врезного клапана (в) поток холодного воздуха должен быть направлен к потолку. Тепловизионные тесты подтверждают, что в этом случае около окна не появляется холодная зона

Правило пятое: обратите внимание на дизайн внешней части (козырька). Обычный козырек с металлической или пластиковой решеткой защищает только от дождя и насекомых.Если фасад дома выходит на большую улицу или шоссе, пригодится акустический козырек с шумопоглощающей мембраной от 1200 рублей. Значение изоляции воздушного шума с таким козырьком, по заявлению производителей, достигает 42 дБ при полностью открытой заслонке; на практике это означает, что после установки приточного устройства звукоизоляция окна совершенно не ухудшается. Правило шестое: при замене устройства запаситесь установочным шаблоном.

Старый створчатый или врезной клапан, как правило, можно заменить на новую модель, но только с такой же или большей длиной корпуса.Чтобы не ошибиться, демонтируйте старый клапан, загрузите новый монтажный шаблон с сайта производителя, распечатайте его и поместите на имеющиеся отверстия. Точное совпадение не обязательно — важно, чтобы новая фреза перекрывала старую.

НЕ ОДНО СПИЦА

Некоторые оконные и настенные клапаны оснащены поролоновым фильтром, задерживающим пыль и пыльцу. К тому же в суровую зиму защитит от промерзания клапана. Но такой фильтр пропускает неприятные запахи и вредные газы (выхлопы автомобилей), к тому же максимальная пропускная способность оконных моделей с фильтром составляет 18 м3 / ч, настенных — около 30 м3 / ч.Для лучшей очистки и увеличения потока воздуха требуется настенный блок со встроенным электрическим вентилятором (например, Blauberg Fresher, OXY или Winzel Expert), который может проталкивать воздух через многослойный фильтр. Но продавцы такого типа намного дороже — от 12 тысяч рублей. Вентилятор потребляет 50-150 Вт / ч и работает практически бесшумно.

ОТДЫХ У СТЕНЫ

Настенный клапан состоит из проходной трубы, внутреннего и внешнего блоков. Преимущество настенных устройств перед оконными в том, что первые практически всегда имеют пылевой фильтр и имеют большую пропускную способность — 30-60 м. ³ / H.

Клапан лучше всего устанавливать прямо над радиатором, чтобы холодный воздух смешивался с поднимающимся горячим потоком. (Другой вариант — вверху стены.) Удобнее всего проводить работы во время ремонта, но можно и после его завершения. В дальнейшем вентиль вместе с радиатором можно скрыть декоративной ширмой.

См. Также: Ремонт самовентиляции — устранение неисправностей

УСТАНОВКА НАПОРНОГО КЛАПАНА НА ОКНО СВОИМИ РУКАМИ — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

A Руководство по требованиям к клапану индикатора поста

Когда использовать индикаторную арматуру в системах противопожарной защиты

Пост индикаторные клапаны (PIV) играют важную роль в системе противопожарной защиты, открывая и закрывая подачу воды снаружи здания.Но в 2010 году требования к клапанам постиндикатора Национальной ассоциации противопожарной защиты (NFPA) изменились. Хотя они предоставили разработчикам систем больше возможностей, они также сделали менее ясным, когда они нужны.

В этом блоге мы исследуем ценность добавления сигнального клапана в систему противопожарной защиты. Мы также рассмотрим, когда эти устройства потребуются NFPA.

Устанавливаете ли вы индикаторный клапан в вашу систему противопожарной защиты? Обязательно ознакомьтесь с нашими универсальными ключами PIV и тамперным переключателем PIV .

Для чего нужен индикаторный клапан на стойке?

Пост индикаторные клапаны обычно используются для управления потоком воды в спринклерную систему, гидрант или другое устройство с подземным трубопроводом. С тех пор, как в 1974 году был установлен первый индикаторный клапан на стойке, это оборудование стало основой приложений противопожарной защиты, где для ответных пожарных требуется четкая индикация того, открыт или закрыт скрытый клапан. Узел клапана также служит простым способом остановить поток воды из водопровода во время аварийных ситуаций или планового технического обслуживания.

Во время пожара в здании обрушение внешней стены может повредить водопровод или создать новые отверстия в водопроводе. Пост-индикаторный клапан позволяет пожарным отключать подачу в уязвимые места, гарантируя, что их усилиям не помешает потеря давления или отвод воды в неправильные места.

Но за последнее десятилетие NFPA ослабило требования к клапанам постиндикатора. MeyerFire отмечает, что ее решение связано с эффективностью спринклерных систем пожаротушения в борьбе с пожарами до того, как стены достигнут точки обрушения, а также с желанием снизить стоимость спринклерных установок.Фактически, MeyerFire указывает, что ссылки на коды, учитывающие обрушение здания, теперь появляются только косвенно в требованиях разместить гидранты и опорные клапаны на достаточном расстоянии от конструкции.

Между прочим, постиндикаторные клапаны также используются в промышленных или бытовых условиях для транспортировки технологической воды, которую нельзя пить. Индикаторные клапаны красного цвета предназначены для тушения пожаров, а желтые, зеленые и синие — для бытовых или промышленных целей.

Компоненты постиндикаторного клапана. Универсальные гаечные ключи PIV можно использовать для поворота рабочей гайки, а также открытия и закрытия клапана подземного пожарного трубопровода. Источник: MeyerFire

Детали клапана индикатора поста: вот как они работают

Также известные как PIV, индикаторные столбы, I столбики, IP, настенные столбы или индикаторы столбов, индикаторы столбов можно легко распознать по последовательному символу: «PIV» внутри круга. Узел обычно состоит из обычной задвижки или дроссельной заслонки, установленной на водопроводе пожарной системы.Стойка индикатора устанавливается на монтажной пластине на капоте и выступает из земли или стены.

Вверху указателя поворота есть запираемый привод, который выглядит как красный металлический руль или гаечный ключ / рукоятка. Перемещение привода открывает и закрывает клапан. Стеклянное или пластиковое окошко в верхней части индикаторной стойки четко показывает уведомления, которые сообщают, открыт или закрыт клапан.

Универсальные гаечные ключи

PIV можно отрегулировать для работы с большинством индикаторных столбов.Вот как они работают: с помощью защищенной от несанкционированного доступа скользящей гайки стопорный ключ прикрепляется к квадратной рабочей гайке вертикального индикаторного клапана, позволяя управлять подземным клапаном. Скользящая гайка прикрепляет одну сторону ключа индикаторного клапана к рым-болту или петле, которые используются для фиксации ключа на месте.

Посмотрите это видео, чтобы продемонстрировать, как клапаны индикатора поста работают с гаечным ключом / рукояткой:

Есть три основных типа постиндикаторных клапанов:

Столбы наземные. Основание этого индикаторного столба закопано в землю. Обычно он управляется запирающейся ручкой или гаечным ключом. Столбы заземления используются, когда клапан находится вне здания.
Столбы настенные. Этот короткий индикаторный столб обычно крепится горизонтально к стене здания с помощью фланца. Он используется, когда водопровод проходит через полость в стене, и приводится в действие маховиком. Однако настенные указатели обычно менее предпочтительны, чем другие типы, потому что они подвергаются наибольшему риску во время обрушения здания.
Столбы тумбы. Этот индикаторный столб выглядит как наземный столб, но прикреплен болтами через фланец к горизонтальной поверхности (обычно бетонной платформе), вместо того, чтобы выходить из земли. Он используется, когда клапан находится внутри здания, а водопровод находится под землей. Он также управляется запирающейся ручкой или гаечным ключом.

Индикаторные стойки могут иметь регулируемую или фиксированную длину для учета различной глубины заглубления. Регулируемые стойки обычно имеют телескопическую подземную секцию, позволяющую регулировать в полевых условиях точную глубину заглубления, которая необходима.Также доступны электронные PIV, которые связываются с системой пожарной сигнализации при открытии или закрытии клапана.

Каковы требования NFPA к контрольному клапану на посту?

Международный кодекс пожарной безопасности (IFC) гласит, что сети частной пожарной службы должны быть установлены в соответствии с NFPA 24 : Стандарт для установки частных сетей пожарной охраны и их принадлежностей . NFPA 24 регулирует системные требования между водопроводом и служебными входами в здание.

До 2010 года требования NFPA 24 к пост-индикаторным клапанам были четкими: указанный в списке столб-индикаторный клапан требовался почти на каждом соединении от магистрали частной пожарной службы к зданию. Было разрешено несколько особых исключений, таких как индикаторный клапан в приямке, но они требовали одобрения компетентного органа (AHJ).

Однако, начиная с издания 2010 года, NFPA 24 перестало требовать исключительного использования постиндикаторных клапанов для изоляции систем противопожарной защиты здания.Вместо этого, издание NFPA 24 2019 г. ( 6.2.9 ) предлагает следующие варианты:

Пост индикаторный клапан на расстоянии не менее 40 футов (12 м) от здания
Индикаторный клапан настенного столба
Контрольный клапан в приямке
Устройство для предотвращения обратного потока с контрольным клапаном на расстоянии не менее 40 футов от здания
Клапан без индикации, такой как подземная задвижка в утвержденной проезжей части с Т-образным ключом на расстоянии не менее 40 футов от здания
Регулирующие клапаны, установленные в пожаробезопасном помещении с доступом снаружи
Регулирующие клапаны в пожаробезопасном ограждении лестницы, доступном снаружи, в соответствии с требованиями AHJ

Если высота здания менее 40 футов, клапаны могут располагаться на расстоянии менее 40 футов от здания.Однако прочтите внимательно: они не могут быть ближе высоты стены.

Стеклянное или пластиковое окошко на указательном столбе ясно показывает, что пожарные должны реагировать, если клапан, скрытый от глаз, открыт или закрыт.

Для систем, соответствующих требованиям NFPA 13 : Стандарт для установки спринклерных систем , вода еще более мутная. Единственное руководство из издания 2019 года, касающееся индикаторных клапанов поста, содержится в Разделе 16.9.9 .Хотя в нем не учитывается, когда следует использовать эти клапанные узлы, в нем указано, что верх стойки должен быть на 32–40 дюймов выше уровня, когда они используются. Секция требует защиты постиндикаторных клапанов от механических повреждений. В нем также отмечается, что требование классификации не распространяется на индикаторные клапаны для настенных столбов.

Издание NFPA 14 : Стандарт на установку напорных и шланговых систем от 2019 г.В разделе 6.3.6.1.1 , за исключением подключений пожарной части, говорится, что каждая система водоснабжения должна иметь указанный индикаторный клапан в утвержденном месте. Для выполнения этого требования чаще всего используются постиндикаторные клапаны.

A.6.3.6.1.1 подчеркивает предпочтение клапанов индикатора поста, предлагая список опций в предпочтительном порядке:

Перечисленный индикаторный клапан на каждом соединении в здании, которое находится на расстоянии не менее 40 футов от здания (если позволяет пространство)
Регулирующие клапаны в запорной лестничной башне или вентильном помещении, доступном снаружи
Клапаны, расположенные в стояках с указательными столбами, предназначенными для работы вне помещения
Клапаны с ключом на каждом входе в здание

NFPA 14 ( 6.3.6.1 ) также допускает другие альтернативы с одобрения AHJ, такие как указательные клапаны настенных столбов и подземные клапаны с проезжей частью и Т-образным ключом.

AHJ и страховщики часто добавляют свои собственные требования к клапану индикатора поста. Всегда проверяйте местные нормы и правила, чтобы узнать о наиболее точных требованиях к системе противопожарной защиты.

Универсальные гаечные ключи

PIV можно отрегулировать для работы с большинством индикаторных столбов.

Понимание требований к постиндикаторным клапанам определяет, когда они необходимы для систем противопожарной защиты.

Индикаторные клапаны

могут спасти жизни во время пожара, гарантируя, что пожарные получат необходимое давление воды.Несмотря на то, что NFPA смягчило требования к клапанам для постиндикаторов, они остаются предпочтительным методом управления потоком воды в систему противопожарной защиты.

Устанавливаете ли вы индикаторный клапан в вашу систему противопожарной защиты? Обязательно ознакомьтесь с нашим универсальным ключом PIV и тамперным переключателем. По запросу мы также поставляем индикаторные клапаны для столба. Просто позвоните нам по телефону +1 (888) 361-6662 или по электронной почте [электронная почта защищена].

Этот блог изначально был размещен по адресу QRFS.com/blog .Посетите нас: Facebook.com/QuickResponseFireSupply или Twitter @QuickResponseFS .

Материалы, представленные на сайтах «Мысли о пожаре» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях.Кроме того, всегда консультируйтесь со специалистом, таким как инженер по безопасности жизнедеятельности, подрядчик или местный орган власти, имеющий юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

Ремонт: Обновление существующей рамы клапана | Air-In®

С помощью Air-In® Chameleon существующие клапаны рамы могут быть обновлены для подачи воздуха в окна с рекуперацией тепла следующим образом:

Метод 1.
Старый клапан извлекается из отверстия в клапане, T-фрезерование выполняется через промежуточное пространство, и во внешнюю раму устанавливается стержень теплового фильтра. В отверстие существующей рамы вставляется новая пластиковая регулировочная пластина, и на место привинчивается клапан Chameleon (см. Установочные рисунки ниже).

Метод 2.
Во внутренней раме делается отверстие для клапана Chameleon (600 x 10 мм или 400 x 10 мм), и на отверстие накручивается клапан Chameleon.В промежутке установлена планка термофильтра.

Метод 3.
То же, что и выше, но вместо фильтрующей планки делается отверстие во внешней раме (600 х 10 мм или 400 х 10 мм), и на это отверстие навинчивается внешняя решетка с фильтром.

Инструкции по установке

1. Извлеките старый клапан из отверстия в раме. Измерьте положение отверстия и убедитесь в наличии клапана подходящего типа (Air-In® Chameleon 400 или Air-In® Chameleon 600), а также глубины рамы.

2. AT фрезерование выполняется в верхней рамке промежутка между внешним и внутренним оконным стеклом (см. Рисунки ниже) таким образом, что создается проем в существующем горизонтальном проеме (проем 400 x 12 мм или 600 мм). х 12 мм). Таким образом, доступны два проема: горизонтальный проем наружу и проем в промежуток между окнами (Т-образный проем).

3. К внешней раме прикреплены два металлических зажима (расстояние 800 или 600 мм).Уплотнение внешнего окна снимается только на длину полосы фильтра (800 или 600 мм = длина фильтра). Убедитесь, что между оконной конструкцией и рамой есть зазор 3-4 мм.

4. Планка фильтра крепится к металлическим зажимам рамы с помощью мощных магнитов. Убедитесь, что уплотнение над полосой фильтра плотно прижато к верхней раме.

5. Пластиковая регулировочная заслонка вставлена в отверстие в раме.Заслонка действует как регулятор лето / зима, воздуховод и глушитель.

6. Клапан Chameleon прикручивается к раме таким образом, чтобы ручка регулировочного демпфера проходила через отверстие в Chameleon. После первоначальной установки клапан можно снять с базовой части без инструментов, потянув клапан в сторону помещения.

Т фрезерование

Видео по установке

Сколько стоит установка запорного клапана для воды?

Стоимость замены главного запорного клапана воды

Если вы попытаетесь заменить главный запорный клапан подачи воды самостоятельно, это обойдется вам всего в 40 долларов за замену.Однако эту работу лучше всего доверить профессионалам. Если вы решите нанять сантехника, средняя стоимость составит примерно 236 долларов. Основная часть стоимости включает трудозатраты. Вам нужно будет знать, какой тип клапана у вас в настоящее время, если вы попытаетесь заменить эту деталь самостоятельно. В большинстве домов используются два основных стиля: прямоугольный запорный клапан, если основная водопроводная труба проходит через стену, и прямой запорный клапан, если вода поступает через пол. Узнайте, какая у вас сантехника.Он может быть пластиковым, медным или оцинкованным, что имеет значение при выборе подходящего клапана.

Процесс замены

Для замены главного запорного клапана воды требуется всего несколько основных инструментов. Во-первых, новый клапан необходимо будет купить и подготовить к установке. Другие необходимые инструменты включают разводной гаечный ключ, огнестойкие защитные перчатки, плоскогубцы и паяльную горелку (если применимо).

1. Тип подключения

Определите тип соединения вашего главного запорного клапана воды.Убедитесь, что он соответствует размеру трубы и входного трубного соединения.

2. Подготовить

Перед заменой главного запорного клапана подачи воды необходимо отключить воду. Если у вас есть газовый водонагреватель, убедитесь, что вы повернули ручку в пилотное положение, чтобы быть в безопасности. Выключите автоматический выключатель, если у вас есть электрический водонагреватель, затем откройте кран на самом нижнем уровне вашего дома, а другой — на верхнем уровне. Это поможет слить воду из труб, прежде чем снимать старый клапан.Отсоедините подающую трубку от запорного клапана.

3. Удаление старого клапана

С помощью плоскогубцев ослабьте гайку и открутите шток клапана. Открутите клапан и снимите его с водопровода, чтобы полностью снять. Возможно, вам придется расплавить старый припой, чтобы можно было скручивать и снимать клапан с медных или металлических трубок.

4. Подготовка к установке нового клапана

Вам нужно будет добавить новую пластину и установить новую стяжную гайку на трубку перед установкой нового запорного клапана основной воды.Накладка (пластина) должна поставляться с новым клапаном, чтобы соответствовать.

5. Установка

Есть два основных способа установки нового клапана: компрессионная или с плотной посадкой. Для каждого из них требуется свой метод установки, поэтому убедитесь, что вы понимаете, как правильно установить новый клапан, или проконсультируйтесь с водопроводчиком, чтобы убедиться в правильности установки.

Стоимость труда

Стоимость установки нового запорного клапана водопровода в основном связана с трудозатратами, поскольку стоимость материалов должна быть меньше 40 долларов. Помимо материалов, вы можете заплатить от 175 до 250 долларов за сантехника, который выполнит эту работу. В зависимости от того, какой тип водопровода и клапана у вас есть / нужен, стоимость будет варьироваться. Если требуется пайка или удаление старого клапана занимает больше времени, чем ожидалось, приготовьтесь платить больше за труд. Большинство сантехников взимают почасовую оплату труда, поэтому, если это простая работа, она должна стоить менее 300 долларов.

Сделай сам и найми профессионала

Вы можете попытаться заменить запорный кран основной воды самостоятельно. Если у вас есть базовые знания о том, как работает сантехника, это довольно простая работа. Однако старые трубы или медные трубопроводы требуют особого внимания и ухода, а это значит, что это может занять больше времени. Профессиональный сантехник может определить правильный тип клапана для замены и убедиться, что новый установлен правильно. Они также могут предложить гарантию на материалы и рабочую силу, так что это может стоить дополнительных затрат, если вас беспокоят утечки в будущем.

Плюсы и минусы замены запорного клапана воды

Вот несколько плюсов и минусов относительно замены главного запорного клапана подачи воды:

Плюсы

Новый клапан должен прослужить долгие годы, и вам не придется заменять его снова в будущем.
Если вы делаете что-то своими руками, общая стоимость будет недорогой, около 50 долларов или меньше.
Замена клапана поможет вам быть уверенным в том, как устранять утечки в будущем.

Минусы

Не рекомендуется заменять клапан самостоятельно, если вы не разбираетесь в сантехнике, а это значит, что вам следует подготовиться заплатить за эту работу около 300 долларов.
Любые ошибки, допущенные при замене клапана, могут привести к повреждению, утечкам и другим серьезным проблемам.
Использование паяльной горелки может быть опасным, поэтому в большинстве случаев эту работу лучше доверить профессионалам.

Клапан узорчатый на пластиковые окна

Главное преимущество окон с пластиковым покрытием — их герметичность, гарантирующая защиту от холода и шума.Это свойство одновременно становится недостатком, поскольку качественная изоляция препятствует свободному движению воздуха. В результате в квартире может быть душно и повышается влажность, вплоть до появления плесени.

Следует помнить, что вентиляция необходима для любых помещений, как жилых, так и офисных. Есть несколько способов избежать пагубных последствий отсутствия воздухообмена. Самый простой и популярный — вентиляция. Однако это не панацея, так как этот способ доставляет следующие неудобства:

Попадание в помещение пыли и насекомых, а в холодное время года — влаги.
Появление сквозняков в квартире.
Счетчики влажности и температуры воздуха.
Сокращение срока службы оконной фурнитуры.
Угроза проникновения злоумышленников в дом.
Потери звукоизоляции.

Инновационная технология свободной циркуляции воздуха была разработана для повышения комфортности жилья. Среди них вентиляционные клапаны, щелевые вентиляции и. Использование приточных клапанов — наиболее удачное решение.

Клапан для обрезки стен

Вентиляционный клапан для пластиковых окон — это механизм, который крепится к раме, под оконным блоком или прячется в стене для воздухообмена внутри помещения.

Принцип работы этого устройства прост. Холодный воздух с улицы, проходя через раму и створку оклада, поднимается вверх. Смешивается с теплым воздухом помещения и оседает. Таким образом происходит теплообмен, помогающий предотвратить появление конденсата и наледи на стеклах.Вентиляционный клапан при работе не создает сквозняков, что является дополнительным положительным моментом. Вы можете купить его вместе с оконным блоком или отдельно. Некоторые производители делают модели, которые можно спрятать в стене или установить прямо в каркас.

Преимущества приточной вентиляции

Клапан приточной вентиляции для пластиковых окон, отзывы о котором оставляют только положительные, по сравнению с другими средствами вентиляции предотвращает обледенение. Такие системы полностью контролируют подачу свежего воздуха при отсутствии сквозняков, кроме того, подогреваются в отопительный сезон.Еще одно преимущество — независимость от электричества и окон. При необходимости внутренний фильтр можно легко заменить. Как видите, воздушная заслонка регулирует воздухообмен и уровень влажности, а также устраняет неприятные запахи без каких-либо усилий с вашей стороны.

Подбор оборудования

Как сказано выше, приточные вентиляционные клапаны на окнах ПВХ не требуют энергопотребления, предотвращают попадание уличной пыли и постороннего шума в помещение. Наличие инсталляции и возможность установки на любом этапе ремонта делают эти системы еще более привлекательными.К тому же для установки можно заняться простым набором инструментов, который у каждого есть под рукой. Широкое распространение получили клапаны, требующие установки либо в раме, либо в стене под оконным блоком. При заслонке окон, заслонки следует помнить о высокой вероятности повреждения изделия, что приведет к потере гарантии. Второй вариант более трудоемок, так как потребуется просверлить стену насквозь. Тем не менее, этот метод технологичен.

При выборе необходимой модификации стоит учитывать верхний и нижний порог рабочих температур.Нужно обращать внимание на габариты устройства, ведь единица габаритных размеров может не поместиться между радиатором отопления и подоконником.

Климатический клапан под окном

Чтобы правильно рассчитать количество клапанов, обеспечивающих вентиляцию, необходимо учитывать их пропускную способность. Стоимость самого дешевого клапана составит несколько тысяч рублей, еще половину его цены установит профессионал. Хотя, если есть желание, можно своими руками поставить климатическую задвижку.

Подготовительные работы

Перед началом установки проверьте систему воздуховодов дома. При отсутствии систематического обслуживания и ремонта вентиляционных шахт она приходит в негодность. Также велика вероятность перекрытия вентиляционного канала кем-то из жильцов при проведении ремонтных работ или его засорении. Следует отметить, что наличие в дверном проеме вентиляционных решеток способствует свободному движению воздуха. Значит, необходимо обеспечить это условие.

Для полноценной проверки работоспособности сети иногда используют открытое пламя, подводимое к отверстию воздуховода.Необходимо знать, что в газифицированных домах это категорически запрещено. Это может привести к взрыву даже при небольшой утечке газа. Гораздо эффективнее и безопаснее проверять с альбомным листом. Если бумага притягивается к вентиляционному каналу, беспокоиться не о чем. В противном случае придется искать неисправность и оборудовать канал для нормальной работы.

Виды и способы установки жалюзи

Сегодня на рынке представлен широкий выбор приточной арматуры. Простые модели состоят из механизма вентиляции и накладки, которую придется открывать вручную.

Детали клапана подачи

Они не шумят при работе и имеют небольшие размеры, что позволяет устанавливать такое устройство где угодно. Многофункциональная фурнитура дополнительно оснащена принудительной вытяжкой, а также решетками, системой обогрева, фильтром и изолирована от посторонних шумов.

Есть три основных типа клапанов. Это предварительные или складные, накладные и щелевые устройства.

Предварительный климатический клапан пропускает небольшое количество воздуха, но при этом защищает от улицы с улицы.За счет дырок на фальце происходит вентиляция помещения.

Накладные модели обладают максимальной вентиляционной способностью, однако недостаточно защищают квартиру от теплопотерь и не слишком шумоизолируют. Эти механизмы соответствующим образом устанавливаются перед монтажом оконного блока. Чаще всего ими оборудуют офисы и другие нежилые помещения.

Установка щелевого приточного клапана — оптимальный выбор для квартиры.

Щелевой клапан

Данному типу заслонок присуща высокая пропускная способность.Вентиляционная шахта имеет ширину от семнадцати до сорока сантиметров и высоту около пятнадцати миллиметров. Внешняя сторона канала закрыта входным фланцем, который предотвращает попадание насекомых и пыли в корпус, а также защищает от влаги.

При выборе приточного клапана важно учитывать площадь помещения и возможность пропускного потока одной модели. Это обязательное условие для правильного расчета количества механизмов.

Правильный выбор места установки будет способствовать дальнейшей успешной эксплуатации. В случае установки вентустановки между подоконником и регистром тепла потери тепла в холодное время года будут минимальными. В процессе теплообмена холодный воздух смешивается с убегающим от аккумулятора нагретым. Благодаря этому в квартире циркулирует теплый воздух без сквозняков.

Устройство и монтаж

Вентиляционная заслонка, как правило, состоит из внутреннего механизма, наружной сетки и соединительной втулки.

Перед установкой нужно будет сделать разметку. Для этого требуется пустой корпус затвора. Поэтому рекомендуется разобрать устройство, которое обычно приобретается.

Внешний клапан подачи

Далее планируется неправильное использование механизма на стене с указанием размещения приспособлений и будущего отверстия. С помощью перфоратора или алмазного сверла проделывается сквозное отверстие в несущей стене, соблюдая небольшой уклон вниз. Угол наклона должен составлять от пяти до семи градусов.

Установка настенного опорного клапана

В образовавшемся отверстии патрубок был обернут слоем теплоизоляции. Длина рукава должна превышать толщину стенки на сантиметр. Трубка канала размещается таким образом, чтобы она выступала внутрь квартиры, а снаружи помещение закрывается стеной. Для установки корпуса нужно пробить отверстия под дюбель по заданной разметке. Далее блок закрепляют на стене, фиксируя им изоляцию.

Завершающий этап работ будет оснащен подавляющим соплом и угольными фильтрами. Снаружи установите вентиляционную решетку.

Если при установке четко соблюдается инструкция, регулировка необходимого расхода воздуха осуществляется поворотом заслонки. Теперь даже в дождливую и холодную погоду можно проветрить квартиру, не попадая внутрь влаги, пыли и шума.

Сервис

Вы не испытаете затруднений, установив подстроечный клапан на пластиковые окна, отзывы говорят о простоте эксплуатации прибора и ухода за ним.Техническое обслуживание механизма — это регулярная чистка и замена фильтров. Наружная решетка и шумоглушитель при загрязнении омываются струей воды. Угольный фильтр необходимо заменять один или два раза в год. Эти простые действия помогут продлить срок службы устройства. Единственный недостаток приточной вентиляции — невозможность работы при неисправном общем воздуховоде. Тогда потребуется дополнительная установка дорогостоящего и громоздкого комплекта принудительной вентиляции.

После выбора подходящей для вашего жилья по воздухообмену и модели клапана, с учетом нюансов размещения и температурного режима региона, проведя грамотный монтаж, вы можете проветрить квартиру в любое удобное время, не открывая. окна. В то же время он полностью исключен из домашней пыли и насекомых. Климатические жалюзи также обеспечивают хорошую звукоизоляцию, что немаловажно в городских условиях.

<br /> .

Внешний клапан подачи Описание клапана клапана Крепление клапана подачи на оконной раме

Как заменить пластиковые запорные клапаны водопровода | Home Guides

Пластиковые трубы с запорной арматурой используются во многих внешних водопроводных системах, таких как бассейны, гидромассажные ванны и спринклеры. Со временем запорные клапаны, также известные как обратные клапаны, могут изнашиваться, что затрудняет обслуживание системы фильтрации или спринклерной системы. Заменить запорную арматуру на пластиковых трубах несложно для тех, кто имеет элементарные навыки своими руками.Приобретите новый шаровой кран из ПВХ и фитинги из ПВХ в зависимости от размера трубы и подготовьте необходимые ручные инструменты. В большинстве случаев работа занимает относительно короткое время.

Открутите главный водопроводный кран в доме. Откройте кран и дайте воде стечь из труб, затем закройте кран. Для клапанов на трубах бассейна или гидромассажной ванны откройте клапан сброса давления на корпусе фильтра, дайте стечь любому давлению в системе и затем закройте клапан.

Отрежьте пластиковые трубы на 1/2 дюйма с каждого конца заменяемого клапана, используя ножовку.Выбросьте клапан и удалите заусенцы на обрезанных концах труб напильником.

Удалите влагу с концов труб тряпкой. Нанесите ПВХ-грунтовку на конец одной трубы с помощью прилагаемого аппликатора. Поместите охватывающий конец соединителя из ПВХ на конец трубы. Нанесите ПВХ-цемент на конец трубы. Плотно наденьте соединитель на трубу и поверните его на четверть оборота, чтобы обеспечить герметичность.

Нанесите ПВХ-грунтовку на охватываемый конец соединителя.Расположите один конец шарового клапана из ПВХ на конце соединителя так, чтобы клапан был обращен в желаемом направлении. Нанесите клей на охватываемый конец соединителя и плотно наденьте конец клапана на соединитель. Поверните клапан на одну восьмую оборота в каждую сторону.

Используйте регулируемые плоскогубцы, чтобы отвинтить кольцевую гайку на соединителе из ПВХ и отделить соединитель, состоящий из двух частей. Не снимайте кольцевую гайку с этой половины разъема.

Начните с половины разъема, имеющего охватывающий конец.Нанесите грунтовку и цемент вокруг охватывающего конца и вставьте конец в противоположный открытый конец клапана. Нанесите грунтовку и цемент на конец оставшейся трубы и плотно наденьте охватываемый конец другой половины соединителя на конец трубы.

Совместите внутренние концы обеих половин муфты и накрутите кольцевую гайку на резьбу. Удерживая трубу одной рукой, надежно затяните гайку регулируемыми плоскогубцами.

Поверните ручку шарового клапана по часовой стрелке, чтобы закрыть его.Включаем вентиль на подаче воды в дом. Откройте клапан сброса давления на фильтре при включении нового клапана. Закройте клапан сброса давления, когда он начнет извергать воду.

Ссылки

Наконечники

Аналогичные процедуры можно использовать для замены запорной арматуры на пластиковых трубах холодной воды в мастерских, гаражах и подсобных помещениях. Перед снятием старого клапана отсоедините гибкий подводящий трубопровод от сантехнического оборудования и снова подсоедините его к новому клапану.

Writer Bio

Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби — лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.

Установка спринклерной системы за 10 шагов

Описание проекта

Навык

1 из 5
Легко
Зависит от размера вашего газона.Вы будете работать в поте лица с траншейной машиной, но все части спринклерной системы легки и просты в установке.

Стоимость

от 1000 до 1400 долларов для двухзонной системы

Расчетное время

От 16 до 20 часов

Пейзаж с зеленой травой, здоровыми деревьями и яркими цветами делает дом более привлекательным. Автоматические разбрызгиватели — лучший способ поддерживать такую роскошную настройку при минимальном использовании воды.

Прежде чем вы сможете начать свой собственный проект DIY, вам нужен план. Многие производители разработают для вас индивидуальную систему, соответствующую вашему двору и региону страны.

Производитель предоставит инструкции о том, как проверить давление воды — обычно для поддержки спринклера требуется давление от 30 до 35 фунтов на квадратный дюйм и расход воды от 10 до 13 галлонов в минуту. система. Они также дадут вам шаблон, чтобы вы могли нарисовать границы своей собственности.Отправьте им эскиз, и они вернут подробный план вашего ландшафта — включая конкретные инструкции — и список всего, что вам нужно купить в хозяйственном магазине, чтобы собрать систему.

Установка спринклерной системы за 10 шагов

Шаг 1: Обзор оросителя в земле

Иллюстрация Грегори Немека

ПРЕДУПРЕЖДЕНИЕ: Обратитесь в местный строительный департамент для получения всех необходимых разрешений и обратитесь в центр единого телефонного обслуживания, чтобы местные коммунальные службы отметили все проложенные под землей электрические кабели, газовые или канализационные линии.

Шаг 2. Выкопайте траншеи

Фото Брайана Смита

Найдите трубу источника воды, к которой вы будете подключаться. Это может быть счетчик воды в подвале или закопанный под землей.
Отметьте расположение всех траншей и оросителей деревянными кольями или пластиковыми флажками.
Затем с помощью газовой траншейной машины выкопайте траншеи на глубину от 4 до 12 дюймов, в зависимости от рекомендаций для вашего региона страны.

Совет: Большинство дилеров по аренде высаживают и забирают траншейную машину за небольшую дополнительную плату.

Шаг 3. Выполните подключение к водопроводу

Фото Брайана Смита

Отключить воду в дом по счетчику.
Врезать в основную водопроводную линию и соединить тройник с помощью ПВХ-цемента и грунтовки. Если провод медный, припаяйте медный тройник.
Приклейте отвод из ПВХ под углом 90 градусов к переходнику из ПВХ с наружной резьбой.
Вкрутите переходник в тройник, установленный на основном водопроводе. Здесь можно подключить ПВХ к меди.

Совет: Если вам неудобно выполнять этот шаг, вызовите профессионального сантехника, чтобы он подключился к основной линии для вас.

Шаг 4: Установите зонные клапаны

Фото Брайана Смита

Выкопайте траншею от основного водопровода до места расположения клапанной коробки, как указано на вашем плане.В конце выройте яму глубиной около 18 дюймов и длиной от 2 до 3 футов.
Выложите в отверстие 2 дюйма гравия, затем установите в него клапанную коробку. Крышка ящика должна быть заподлицо с травой.
Затем, следуя инструкциям производителя, склейте коллектор и прикрепите зональные клапаны. Установите коллектор в клапанную коробку.
Проложите 1-дюймовую трубу из ПВХ сортамента 40 от основного водопровода до устройства предотвращения обратного потока, а затем подсоедините ее к коллектору.
Выкопайте неглубокую траншею от клапанной коробки к месту установки таймера согласно вашему плану.
Проложите подземный провод 24 В в траншее и подсоедините его к проводам, идущим от каждого клапана.

Шаг 5. Поместите трубы в траншеи

Фото Брайана Смита

По плану уложите трубы ПВХ во всех траншеях, ведущих от клапанной коробки. При необходимости соедините участки труб с помощью муфт и ПВХ-клея.
Везде, где труба ответвляется к спринклерной головке, соедините тройники, затем прикрепите короткий отрезок гибкой трубы, которая будет соединяться с спринклерной головкой.
К месту соединения трубы с трубкой капельного орошения прикрепите загнутый кверху колен, короткую вертикальную трубу и редуктор давления с микрофильтром.

Совет: Сэкономьте деньги и избегайте лишних поездок в домашний центр, покупая фитинги из ПВХ в многокомпонентных упаковках подрядчика.

Шаг 6: Подсоедините трубу к клапанной коробке

Фото Брайана Смита

Используйте колена под углом 90 градусов для соединения водопроводных труб из ПВХ в траншеях с трубами зонального клапана, выступающими из клапанной коробки.
Как только трубопровод будет завершен, включите воду, чтобы смыть всю грязь или мусор из системы. Снова выключите воду, чтобы установить спринклеры.

Шаг 7. Установка выдвижных спринклеров

Фото Брайана Смита

Прикрепите выдвижной спринклер к концу каждого отрезка гибкого трубопровода. Вставьте фитинг с зазубриной в трубу до упора; клей или хомут для шланга не требуется.
Снимите колпачок с оросителя и установите соответствующую форсунку, как показано на плане.

Шаг 8: Разверните оросительную систему

Фото Брайана Смита

На клумбах и деревьях подсоедините трубки капельного орошения к редуктору давления и микрофильтру, идущим от подземных труб из ПВХ.
Раскатайте трубку вдоль клумбы, держа ее ближе к основанию растений.
Продолжайте разматывать катушку взад и вперед по клумбе; расположите трубки на расстоянии 12 дюймов друг от друга.
При необходимости присоедините один отрезок трубки к другому с помощью вставной муфты.
Когда вы дойдете до конца разметки, при необходимости отрежьте трубку канцелярским ножом, промойте ее водой, сложите и наденьте концевой зажим.

Совет: Подержите трубку на солнце на несколько часов, и она станет мягче, и ее будет намного легче установить.

Шаг 9: Установите наземные колья

Фото Брайана Смита

После того, как все ирригационные трубки выложены, закрепите их пластиковыми заземляющими кольями. Зацепите каждый кол за трубку и вдавите в грязь.
Разместите колья на расстоянии 18–24 дюймов друг от друга.
Обратите внимание, что часто необходимо размещать две стойки очень близко друг к другу и на противоположных сторонах трубки, чтобы удерживать ее.
Чтобы вода, выходящая из трубки капельного орошения, не испарялась слишком быстро, и чтобы помочь спрятать трубку, накройте участок корной мульчей. Распространите его на глубину не менее 4 дюймов, и это также предотвратит прорастание сорняков.

Шаг 10: Подключите провода таймера

Фото Брайана Смита

Установите программируемый таймер на стене дома.
Зачистите изоляцию с концов проводов на 24 В, ведущих от зонных клапанов к таймеру.
Подсоедините провода к клеммам таймера, как показано в инструкциях производителя.
При необходимости наймите лицензированного электрика для включения питания таймера.
Установите таймер и запустите тест, чтобы убедиться, что каждая зона и все спринклеры работают правильно.
Наконец, отрегулируйте все форсунки, которые распыляют неправильно.

Готовы вывести свой газон на новый уровень? Ознакомьтесь с некоторыми из наших любимых ресурсов по уходу за газоном.
