конструкция, назначение, нюансы монтажа своими руками

Один из важнейших элементов систем домашних водопроводов – сифон для мойки. Он не только выводит использованную воду, исключая риски затопления, но и защищает жильцов от вредоносных запахов канализации, препятствуя их распространению в помещении.

Чтобы приспособление хорошо справлялось со своими непосредственными задачами, нужно выбрать максимально подходящую по всем параметрам модель, взвесив плюсы и минусы представленных вариаций.

Содержание статьи:

Строение и принцип работы устройств

Сифоны, независимо от их разновидности, имеют примерно одинаковую конструкцию и аналогичный принцип работы. Они представляют собой металлическую или пластиковую трубу либо систему труб, в состав которой входят патрубки и резервуар.

С одной стороны устройства соединяются со сливным проемом в раковине, с другой – подключаются к канализационной системе. Использованная вода стекает в сифон, затем проходит по трубе и попадает в общий стояк канализации.

От засорения систему защищает сетка-фильтр, расположенная на отверстии мойки. Слегка изогнутая форма придается сифону неспроста: в месте изгиба задерживается определенный объем жидкости, образуя так называемый гидрозатвор. Именно он не дает неприятным запахам пробраться из канализационного стока вовнутрь.

Желательно чтобы соединительный винт для сифона был выполнен из нержавеющей стали. Обычный металл с покрытием слишком быстро ржавеет в процессе эксплуатации

В стандартный комплект оборудования входят следующие элементы:

  • металлическая решетка на слив — оптимальный диаметр ячеек не более 10 мм;
  • входной/выпускной патрубок;
  • соединительный винт диаметром до 8 мм;
  • корпус;
  • накидные гайки;
  • канализационные отводы;
  • уплотнительные кольца для герметизации стыков.

Если сифон оснащен функцией перелива, то в комплектацию включают дополнительный патрубок, который крепится к переливному отверстию в мойке.

Гидрозатвор в сифоне становится надежной преградой, пресекающей попытки проникновения в комнату запахов из канализации

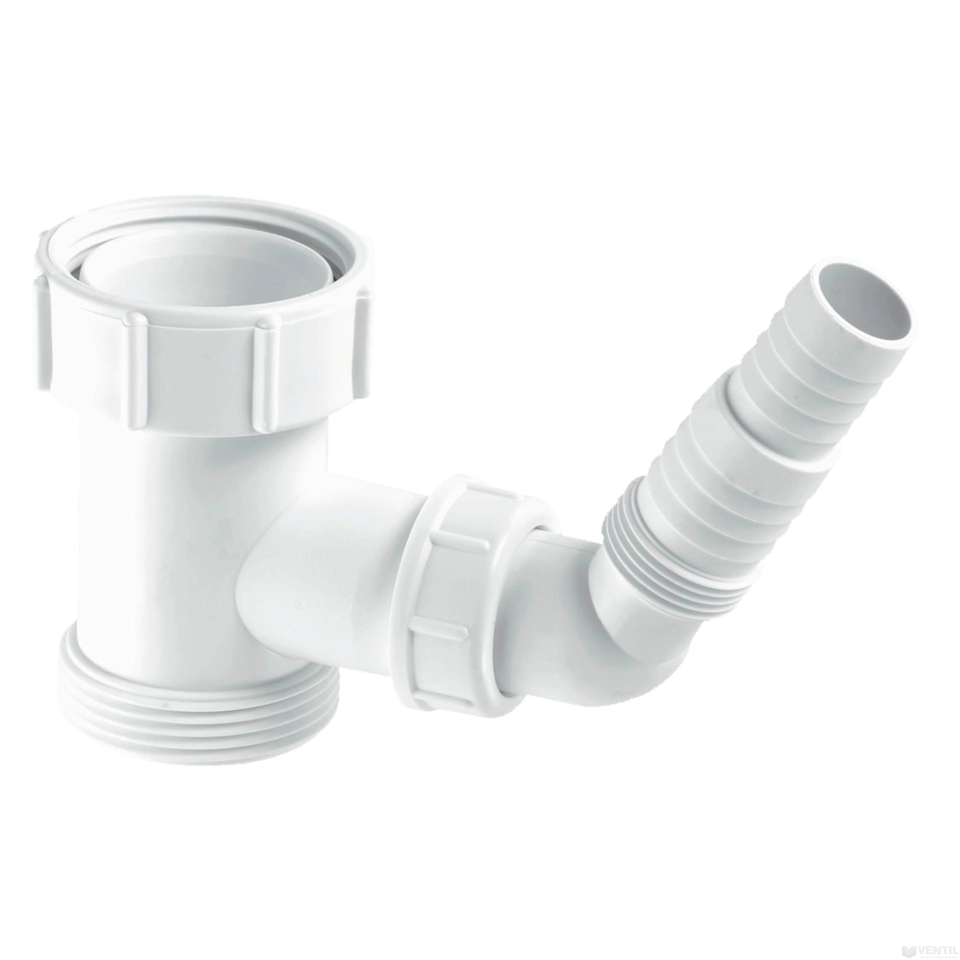

В некоторых моделях предусмотрены специальные боковые штуцеры для подключения шлангов бытовой техники (стиральные, посудомоечные машины). Изделия для раковин с двумя чашами снабжаются дублированным отводом.

Из каких материалов изготавливают приборы

При производстве сифонов применяют различные материалы. Каждому из них свойственны свои преимущества и недостатки. Выбирая подходящее устройство, важно убедиться в том, что материал, из которого оно сделано, довольно прочный, стойкий к коррозии и окислению. От этих характеристик зависит срок его службы.

Доступные изделия из пластика

Пластиковые сифоны – наиболее дешевые и распространенные устройства с простой конструкцией и незначительным количеством соединений.

Приборы производят из ПВХ, полиэтилена, полипропилена. Последний вариант предпочтительнее, так как он дольше служит, обладает лучшей прочностью и меньшей чувствительностью к высоким температурам.

В ассортименте изделий из ПВХ присутствуют усовершенствованные разветвленные модели, предназначенные для двухсекционных моек и рядом стоящих раковин

Благодаря гладкой и ровной внутренней поверхности на стенках не откладываются примеси, содержащиеся в воде. Некоторые производители наносят на полость антибактериальные покрытия, предотвращающие сильное оседание грязи и жира.

Изделия из пластика очень пластичны. Большинство из них оборудуется отводами из гнущейся гофры, быстро принимающей необходимую для монтажа форму.

Долговечные устройства из металла

При изготовлении металлических изделий используют латунь, бронзу, медь, хромированное покрытие. Они выделяются стильным дизайном, который отлично дополняет элитные интерьеры.

Высокотехнологичные бронзовые изделия выглядят эффектно и стильно, однако для кухни они не совсем практичны. Их чаще выбирают для санузлов

Нужно учитывать, что трубы из металлов требуют четкой подгонки размеров при установке, их сложно укоротить, а поддержка первоначального внешнего вида отнимает немало времени и сил.

Такие устройства более уместны в ванных комнатах, где они будут находиться на виду, выполняя декоративную функцию.

Разновидности сантехнических изделий

Существует несколько типов сифонов, применяемых для установки на раковину. Какой из них лучше выбрать зависит от бюджета, нюансов расположения мойки по отношению к канализационному выходу, требований к функциональной части.

Простые гофрированные конструкции

Самый элементарный тип прибора – складчатая гофрированная трубка из пластика, размещенная на подвижной каркасной основе. Для получения водяного затвора такой сифон изгибается в нужном направлении, а область сгиба фиксируется пластиковыми хомутами.

Гофрированные шланги практичны и удобны для нестандартных раковин с минимальным пространством под установку. У выпуска располагается только один соединительный узел, что уменьшает риски протечек

Благодаря тому, что мягкая труба легко меняет положение и форму, ее можно смонтировать где угодно. Гофра проста в сборке и отличается бюджетной ценой.

Ее основной недостаток — цельная конструкция, не предусматривающая отдельных сборных элементов. Это затрудняет процесс прочистки изделия, склонного к скапливанию жировых отложений. В случаях сильных загрязнений обойтись обычным тубусом не получится: придется изрядно повозиться, выделив время на полную разборку системы.

Выбирая гофрированный сифон, следует учесть, что он не приспособлен к работе в холодных помещениях, например, в летней кухне, которая не отапливается зимой. Кроме того, изделие начинает быстро деформироваться от частых сливов кипятка в раковину.

Удобные приборы бутылочного типа

Бутылочные или колбовые приспособления — разновидность сифонов для мойки, отличающихся жесткой конструкцией. В их нижней части оборудуется вертикальный сосуд с выводной трубой внутри, внешне похожий на бутылку.

В нем постоянно находится жидкость, обеспечивающая функции .

Все бытовые отходы, частицы грязи, мусора и жира собираются в патрубке колбы. Для того чтобы удалить их, не требуется полный демонтаж устройства: достаточно просто отсоединить патрубок, раскрутив гайки, и тщательно промыть детали

По сравнению с гофрой приборы значительно сложнее в установке и разборке, но их гораздо легче чистить от накопившихся засоров. К ним можно подключать дополнительное оборудование посредством разветвителей и фитингов.

Полезная особенность строения некоторых моделей бутылочного сифона – , благодаря которому контролируется уровень жидкости и предотвращается переполнение мойки.

К бутылочным также относятся компактные плоские сифоны, идеальные для установки в любом труднодоступном месте.

Надежные трубные варианты

Сантехническое оборудование трубообразного типа – разборные и неразборные модели, изготовленные в виде жесткой изогнутой трубы.

Разборная конструкция состоит из отрезков труб, соединенных в определенном порядке. Она требует максимально точного сопоставления выходного проема раковины и сливного канализационного отверстия. Функции гидрозатвора возлагаются на изогнутый участок устройства, в котором собирается вода.

Гидрозатвор в приборе расположен на небольшой глубине. Если редко пользоваться водопроводом, из него испаряется жидкость, провоцируя появление неприятных канализационных запахов

Трубные сифоны могут дополнительно укомплектовываться устройствами для перелива и раструбами, что позволяет выполнять монтаж на двойных кухонных мойках. Главное достоинство изделий – повышенная прочность. В то же время они неподвижные и довольно громоздкие, а это сужает возможности установки в ограниченном пространстве.

Частицы мусора в трубных сифонах опускаются в нижнюю точку конструкции. Обычно процедура чистки сопровождается характерными трудностями, не считая усовершенствованных моделей с легкосъемным коленом.

Инструкции по установке своими руками

Подключение сифона к мойке – относительно простая задача. Справиться с ней без помощи мастера-сантехника наверняка сможет каждый желающий. Однако подойти к этому делу следует ответственно, так как халатное отношение приводит к ряду негативных последствий — протечки под раковиной, зловония и т. д.

Демонтаж старого устройства

Планируя замену сифона, нужно осторожно демонтировать прибор, отслуживший свое, прежде чем приступить к . Придерживая его снизу, необходимо отверткой открутить винт, расположенный по центру решетки слива. Затем останется отключить патрубок от канализационной трубы.

В сифоне всегда есть какое-то количество жидкости, поэтому, затеяв разборку, желательно подставить под раковину таз или ведро для улавливания остатков отработанной воды

В процессе демонтажа у многих возникают сложности с отсоединением винта. Со временем он часто намертво прикипает к гайке. Проблема решается путем снятия нижней части оборудования и прокручиванием патрубка. В запущенных случаях придется воспользоваться мощными химическими растворителями.

К дальнейшей работе необходимо подготовить канализационный раструб, хорошо прочистив его внутреннюю поверхность. При этом важно соблюдать меры безопасности, надев латексные перчатки и респиратор-лепесток.

Если труба чугунная, может понадобиться небольшой молоток и стамеска. После прочистки лучше прикрыть отверстие раструба на время установочных процедур увлажненной тряпкой или, подходящей по габаритам, пробкой.

Особенности сборки и монтажа

Перед началом установки рекомендуется подробно ознакомиться с инструкцией приобретенного изделия, проверить наличие и убедиться в целостности всех комплектующих элементов. На них не должно быть никаких трещин, сколов, повреждений.

Также нужно приготовить набор инструментов (отвертку, силиконовый герметик, нож, фонарик) и насухо протереть установочные поверхности. Процесс состоит из двух основных этапов – сборки и установки устройства.

Отдельные детали сифона имеет смысл заранее разложить в порядке последующего соединения. Это помогает правильно и быстро ориентироваться при монтаже

Действия выполняются в следующем порядке:

  1. В сливной проем раковины устанавливается защитная металлическая решетка и накладывается плоский уплотнитель. При недостаточной глубине отверстия вместо прокладки можно использовать небольшое количество герметика.
  2. На верхний бортик выпускного патрубка вставляется толстая резиновая манжета, иногда она вклеивается еще на этапе производства, после чего его прижимают к сливу снизу.
  3. В отверстие сетки наживляется длинный винт. Его надежно фиксируют так, чтобы не прокручивался фланец с установленной прокладкой. Если в купленном комплекте нет защитной металлической решетки, патрубок крепится под раковиной пластиковой гайкой.
  4. Сифон в виде колбы, изогнутой трубки или гофры присоединяется к патрубку. На его свободный конец резьбой вниз надевают накидную гайку. Широкой стороной к ней устанавливается конусный уплотнитель в 2–3 см от края.
  5. В раструб на необходимую длину вводится патрубок и осторожно вручную затягивается гайка.
  6. На отводную трубку крепят конусную прокладку с гайкой, подсоединяя ее к сливному проему сифона. Ее свободный патрубок вставляется в канализационный отвод с помощью плотной резиновой манжеты. При несоответствии диаметров труб можно использовать специальные переходники.
  7. Если сифон снабжен патрубком для подключения стиралки, к нему подключают оборудования в соответствии , приведенным в рекомендуемой нами статье.

После подключения проверяется работоспособность сифона. Для этого включают воду, постепенно открывая кран на максимум. Изделие заполнится жидкостью и образуется гидрозатвор.

Если при диагностике будут замечены протечки, нужно еще раз подтянуть соединения в проблемных местах или же обработать щели герметиком

Правильность выполненного монтажа подтвердит отсутствие течи и хорошая проходимость жидкости через сливное отверстие раковины без какого-либо застоя. При выявлении недочетов необходимо срочно устранить их и провести проверку еще раз.

Как ухаживать за сифоном?

Любой вид сливного устройства для раковины нуждается в регулярном уходе. Он заключается в осмотре на предмет повреждений, качественной прочистке изделия и тщательном удалении образовавшихся засоров.

Аккуратная эксплуатация мойки, применение специальных защитных решеток либо измельчителей продуктов увеличивают промежуток между чистками, но все равно рано или поздно такая необходимость возникает

Сложность процедуры определяется материалом и конструкцией. Гофрированные сифоны очищаются только после полной разборки, в бутылочных же достаточно открутить и промыть колбу.

Некоторые приспособления легко пробиваются специальным тубусом. С целью прочистки используют домашнего или заводского приготовления, готовые составы типа «Ерш», «Флокс». Их следует применять осторожно, особенно для пластиковых моделей.

Чтобы сифон не так сильно засорялся, можно периодически проливать его горячей водой с добавлением горстки лимонной кислоты. Также стоит обращать внимание на факт быстрого износа резиновых уплотнителей. Лучше стараться заменять их приблизительно раз в полгода.

Выводы и полезное видео по теме

Видео #1. Особенности строения сантехнических приборов для моек:

Видео #2. Как самостоятельно заменить сифон:

Видео #3. Подробности сборки сифона для раковины с переливом:

Самостоятельная установка простых сифонов на раковину вполне реальна даже для тех, у кого за плечами совсем небольшой опыт сантехнических работ. Главное – запастись терпением, проявлять осторожность и четко следовать пунктам, оговоренным в инструкции производителя.

Для подключения дорогих моделей целесообразнее пригласить сантехников, которые имеют необходимые навыки и профессиональный набор инструментов.

Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы по теме статьи, размещайте соответствующие фото. Расскажите о том, как меняли сифон под кухонной раковиной собственными руками. Не исключено, что ваша информация будет крайне полезна посетителям сайта.

Монтаж санприборов — Как сделать ремонт квартиры самостоятельно?

Монтаж сантехнических приборов. Часть 1

Кухонная мойка

Монтаж смесителя с нижним подключением

Уплотнительное кольцо укладывают между смесителем и верхней плоскостью раковины так, чтобы оно попало в углубление под смесителем. После этого снизу на патрубок надевают резиновую прокладку, металлическую шайбу и затягивают гайку. Сняв защитный колпак поворотного излива, смазывают консистентной (плотной) смазкой вращающуюся в корпусе часть излива. Затем его ставят на место в смесителе так, чтобы верхнее кольцо немного выступало наружу, и плотно затягивают гайку-колпак.

Подключение смесителя к горячей и холодной воде

Сначала устанавливают угловые вентили на отводы стояков горячей и холодной воды. Если подводка горячей и холодной воды выполнена стальными оцинкованными трубами, то вентили присоединяют через переходные муфты, герметизируя резьбу льном с уплотняющей пастой, лентой ФУМ или уплотнительной нитью. Если подводка ведется металлопластиковой трубой, то вентили присоединяют к переходным штуцерам металлопластиковой арматуры, тоже герметизируя резьбу льном с уплотняющей пастой, лентой ФУМ или уплотнительной нитью. Затем следует выгнуть обе медные трубки смесителя так, чтобы их можно было ввести до упора в угловые вентили. Если трубки чересчур длинные, их можно укоротить. После укорачивания (ножовкой или специальным инструментом) следует зачистить заусенцы. Затем нужно надеть на медные трубки зажимные конусы и гайки, гайки затянуть.

Монтаж перелива, выпуска и сифона

В сливное отверстие раковины вставляют сетку выпуска на герметике, затем соединяют винтом через прокладку тройник перелива с сеткой. Регулируемый по высоте перелив с помощью винта через прокладку следует закрепить у переливного отверстия раковины. Отвод сифона вставляют в отверстие канализационного стояка и уплотняют его герметиком или резиновой муфтой, затем привинчивают к тройнику регулируемый по высоте тройник сифона, а гайку крепко затягивают. Патрубок тройника можно закрыть заглушкой, обычно имеющейся в комплекте с арматурой, сняв предварительно с него угловой наконечник, предназначенный для подключения посудомоечной машины.

Монтаж кухонной мойки:

а — монтаж смесителя; б — подключение смесителя; в — монтаж, перелива выпуска и сифона;

  1. Уплотнительное кольцо;

  2. Реновая прокладка;

  3. Металлическая шайба;

  4. Гайка;

  5. Винт;

  6. Сеть выпуска;

  7. Прокладка;

  8. Тройник;

  9. Зажимной конус;

  10. Гайка;

  11. Перелив;

  12. Винт;

  13. Прокладка;

  14. Тройник сифона;

  15. Гайка;

  16. Угловой наконечник.

Умывальник в ванной

Монтаж смесителя

С верхней и нижней стороны раковины ставят по одной уплотнительной прокладке. Между уплотнительной прокладкой и контргайкой помещают металлическую шайбу и сильно забивают контргайку.

Подключение смесителя

>

Тщательно уплотняют резьбу угловых смесителей, подгоняют медные трубки и фиксируют с помощью гайки и зажимного конуса.

Монтаж выпуска и сифона

Вставляют выпуск в сливное отверстие раковины, уплотняют прокладками или герметиком. Затем навинчивают трубу выпуска с прокладкой на выпуск. Штангу клапана с помощью муфты соединяют с управляющей тягой смесителя (если они предусмотрены конструкцией). Положение пробки следует отрегулировать по высоте латунным винтом. Вставив отвод сифона в отверстие канализационного стояка, уплотняют стык резиновой муфтой или герметиком. Отрегулировав по высоте трубы положение сифона, подсоединяют его с помощью гайки к трубе выпуска.

Монтаж умывальника:
а — монтаж смесителя; б — подключение сместителя в — монтаж выпуска и сифона;

  1. Уплотнитель-прокладка;

  2. Металлическая шайба;

  3. Контргайка;

  4. Гайка;

  5. Зажимный конус;

  6. Прокладка;

  7. Выпуск;

  8. Штанга клапана;

  9. Муфта;

  10. Пробник;

  11. Труба;

  12. Гайка.

Ванна

Монтаж сливной арматуры

Сначала вставляют сетку в сливное отверстие ванны, промазав по контуру герметиком. Затем к этой сетке винтом через прокладку подсоединяют тройник. Далее соединяют сифон с угольником и отводом. Установив прокладки, отвод вставляют в отверстие канализационного стояка, уплотняют резиновой муфтой или герметиком, после чего соединяют сифон и тройник.

Монтаж перелива

Сначала вставляют выпуск перелива в трубу, которую при необходимости можно укоро­тить. Переливной узел собира­ют аналогично сливу. Пере­ливную трубу подсоединяют к тройнику слива, предвари­тельно надев на нее гайку и ко­нический уплотнитель.

Монтаж смесителя для ванны

Утки, обмотав или паклей с уплотняющей пастой, или другим уплотнительным материалом, ввинчивают в угольники труб горячей и холодной воды, вмурованные в стенку. Коленчатая форма уток позволяет регулировать, вращая их, расстояние между их центрами так, чтобы оно совпало с расстоянием между центрами входов смесителя.
Тонкость в том, чтобы одновременно с регулировкой расстояния обеспечивать горизонтальность линии, проходящей через эти центры. Закрыв утки декоративными розетками, устанавливают смеситель, затягивая накидные гайки с прокладками. Затягивать нужно руками и лишь в самом конце ключом, иначе можно не заметить перекоса и сорвать резьбу. Установив смеситель, привинчивают шланг ручного душа.

Монтаж оборудования ванной:
а — монтаж сливной аппаратуры; б — монтаж перелива; в — монтаж смесителя для ванны:

  1. Сетка;

  2. Винт;

  3. Прокладка;

  4. Тройник;

  5. Сифон;

  6. Угольник;

  7. Отвод;

  8. Выпуск перелива;

  9. Труба;

  10. Гайка;

  11. Z-образный патрубок;

  12. Розетка;

  13. Прокладка;

  14. Накидная гайка;

  15. Шланг ручного душа.

Сифоны

Сифон является важным с точки зрения гигиены санитарно-техническим устройством. Чтобы избежать проникновения неприятных запахов из канализации, практически все сантехническое оборудование, устанавливаемое в помещении, подключается к канализации через специальный «заслон». Роль «заслона» выполняет так называемый гидрозатвор (сифон).
Через сифон к канализации подключаются раковины, кухонные мойки, ванны, душевые поддоны и умывальники.
Водяные затворы (сифоны) первого типа называются двухоборотными, а второго — бутылочными.
Второй тип является на сегодняшний день самым распространенным. Бутылочные сифоны из пластика компактны, легки и просты при монтаже и обслуживании. Они имеют в комплекте все необходимые соединительные элементы, а также резиновые прокладки и уплотнители.
Подобные сифоны могут также иметь дополнительный патрубок, к которому возможно подключение сливного шланга стиральной или посудомоечной машины автоматического типа.
Выпуск сифона свободно опускают в трубу, а изоляцию осуществляет эластичная муфта. Таким образом, установка пластикового сифона занимает всего несколько минут без сложностей с разведением цементной кашицы, зачеканкой раструба и тому подобных операций.
В то же время встречаются и стальные бутылочные сифоны. Выглядят они, возможно, и посолиднее пластиковых, однако их подгонка по месту не так удобна, поскольку стальную отводную трубу без ножовки уже не укоротишь.
Преимущество любого бутылочного сифона — простота прочистки. Достаточно всего лишь открутить крышку (дно стакана), и засор можно считать ликвидированным.
Совсем недавно в квартирах устанавливались обычно более примитивные по устройству двухоборотные сифоны, изготовленные либо из чугуна, либо из стали. Такие сифоны имеют в верхней части колена ревизию, подобную той, что устраивают в трубах канализации. Предназначение этой ревизии заключается тоже в прочистке, но в случае серьезного засора. Чтобы снять крышку ревизии, понадобится гаечный ключ. К сожалению, доступ к ней, как правило, менее удобен, чем к крышке-отстойнику бутылочного сифона.
Что же касается водяных затворов ванн и душевых поддонов, то, несмотря на разницу в габаритах, они по конструкции аналогичны сифонам для мойки и раковины. В сифонах для ванных и глубоких душевых поддонов предусмотрено присоединение переливной обвязки.

Внешний вид и подключение сифона из ПВХ:

  1. Корпус сифона;

  2. Отвод;

  3. Угольник;

  4. Раструб с изоляцией;

  5. Канализационная труба.

Не имеют сифона лишь унитазы и биде. Роль водяного затвора в них играет колено внутри самого корпуса. В зависимости от той или иной конструкции гидрозатвора запахи и газы из системы канализации задерживаются слоем воды, который образуется либо в специальном изгибе — «колене», либо между двумя вставленными друг в друга цилиндрами.

Установка сифона в ванной комнате или на кухне

Установить сифон можно самостоятельно. Принцип установки сифона в ванной и на кухне один и тот же.
Сначала нужно разложить все составляющие сифона в том положении, в котором они должны быть установлены — так будет проще собирать и ориентироваться в деталях. Переходное уплотнение для соединения раструба гофры с канализационной трубой покупается отдельно.
Для начала разбирают сифон с сеточкой и убеждаются, что в нем отсутствуют посторонние включения. Затем следует собрать его, не забывая расположить прокладки в нужных местах, то есть там, где они находились, проверить прочность резьбовых соединений. В заключение сборки остаются две прокладки и сеточка с винтом.
При установке к сливу раковины прижимают сифон с толстой прокладкой. Вставить надо таким образом, чтобы прокладка плотно прилегала по всему периметру слива раковины без смещений и зазоров. Затем, держа одной рукой сифон под раковиной, второй вставляют в сливное отверстие сеточку с винтом и обязательно прокладкой. Наживляют винт и дожимают его отверткой до надежного соединения.
Гофротрубу вставляют в сливной раструб сифона, не забывая про прокладку, и плотно стягивают барашковой гайкой. В результате получается фактически собранный сифон. Осталось дело за малым: вставить в канализационную трубу резинку-уплотнение и уже в нее раструб гофры.
Установленный сифон необходимо испытать: открыть кран с водой и убедиться, что нет протечек. Чтобы избежать протечек, детали сифона промазывают специальным водоотталкивающим герметиком.
В самом сифоне для регулярной очистки предусмотрен колпачок: открутив его, можно извлечь различный мусор и грязь, которые мешают нормальному току воды.

Собирают сифон, не забывая расположить прокладки в нужных местах. Остаются две прокладки и сеточка с винтом.

К сливу раковины прижимают сифон с толстой прокладкой

Вставляют в сливное отверстие сеточку с винтом и обязательно прокладкой

Гофротрубу вставляют в сливной раструб сифона

Вставить в канализационную трубу резинку-уплотнение и в нее раструб гофры

Продолжение здесь

Добавить комментарий

Как выбрать сифон



Сифон нужен как для защиты от засоров, так и в качестве барьера, мешающего запахам из канализационной системы проникать в помещение. В основе его конструкции лежит принцип гидрозатвора, то есть в нём всегда остаётся жидкость. За счет этого воздух в помещении отделяется от канализационного, но при этом стоки проходят свободно.


Выпускаются сифоны самых разных типов, размеров и форм, и сориентироваться в их разнообразии может оказаться непросто. Облегчит выбор этот текст – в нём кратко рассмотрены основные параметры, по которым следует выбирать устройство.

1. Типы сифонов



Делятся на типы по разным принципам. Один из них – по месту установки. Выделяют:


  • Сифоны для ванны. Они часто имеют вторую трубу, соединенную с переливным отверстием. Поскольку разные модели ванн сильно отличаются по расположению отверстий для слива, сифоны для них изготавливаются так, чтобы их было легко отрегулировать.


  • Для душа иногда используют сухие сифоны, они же трапы. Их можно устанавливать прямо в полу – вода при этом уходит в углубление в нём. Они отличаются тем, что при пересыхании из-за редкого использования специальная заслонка опускается и перекрывает выход, не позволяя запаху из канализации просачиваться. В душе может ставиться и обычный вид, по конструкции мало отличающийся от предназначенных для ванны, только для него не требуется переливная труба.


  • Специфика сифонов для раковины – они часто загрязняются из-за того, что именно в мойку уходит больше всего мусора. Потому предпочтительна установка легко разбирающихся приспособлений, главным образом бутылочных.


И здесь самое время разобрать распространённые виды по конструкции:

Бутылочные


Используются наиболее часто. Они состоят из труб слива и выпуска, а также ёмкости между ними, обычно в форме, похожей на бутылку – её называют колбой. Её можно легко открутить при необходимости и очистить от накопившегося мусора. Есть у такой конструкции и другие плюсы. Если какая-то ценная вещь упала в трубу, она не отправится прямиком в канализацию, а останется в ёмкости сифона и её можно будет достать. К такому устройству можно подключить фитинги для бытовой техники (обычно это стиральная машина) вместо того, чтобы ставить дополнительную трубу.


    Плюсы


  1. +Занимает меньше места в сравнении с трубным сифоном


  2. +Колбу легко снять и почистить.



    Минусы


  1. -Монтировать сложнее, чем приспособления других типов.


  2. -Быстро засоряется, вода начинает проходить плохо, так что снимать для очистки колбу приходится довольно часто.


  3. -Подтекает чаще других, поскольку соединений слишком много.


  4. -При перемещении мойки сифон потребуется менять.



Редко используется скрытый сифон. Он тоже относится к бутылочным, но отличается тем, что сама ёмкость расположена внутри стены и не видна. Обходится значительно дороже.

Гофрированные


Гофрированные сифоны наиболее простые из всех. Это гофрированная труба, каркас которой изогнут на выпуске. Возможность изгибать трубу существенно упрощает подключение при нестандартном расположении. Такой прибор несложно установить, к тому же он недорогой.


    Плюсы


  1. +Конструкция очень простая и легко монтируется, её можно установить самостоятельно.


  2. +Не занимает много места, что ценно при ограниченном пространстве.


  3. +Раковину можно перемещать в другое место вместе с сифоном.


  4. +Низкий риск протечек.



    Минусы


  1. -Из-за того, что поверхность неровная, на ней быстрее нарастают отложения.


  2. -Очищать гофрированное приспособление не в пример сложнее по сравнению с бутылочным. Если химические средства не помогут, то для очистки его необходимо будет отсоединять.


  3. -Трубу нельзя разобрать, хотя это одновременно и плюс – поскольку промежуточные соединения отсутствуют, протечки происходят значительно реже.

Трубные


Трубный сифон – это труба, отличающаяся от обычной лишь тем, что она изогнута, обычно в форме буквы U либо S. В нижней части обычно находится отверстие, через которое её можно чистить. Но изгибать её нельзя, что усложняет чистку. Бывают как разборные, так и неразборные модели.


    Плюсы


  1. +Простота конструкции.


  2. +Низкая цена.



    Минусы


  1. -Сложный монтаж.


  2. -Сложно чистить – не рекомендуется устанавливать на кухне.



Если используется редко, вода может испариться, поскольку гидрозатвор не отличается глубиной. Из-за этого приспособление перестанет работать и в квартиру начнёт проникать запах из канализации. При долгом отсутствии дома слив нужно закрывать пробкой.

Сухие



Сухие сифоны распространены меньше предыдущих типов и работают совсем иначе. Внутри них расположена сплющенная трубка из резины. Раскрывается она, когда внутри устройства оказывается вода, в остальное время сжимается. Таким образом, внутри сифона нет воды: его нужно использовать, например, на дачах без отопления, где другие типы замерзают.

2. Материал для сифона


По используемому материалу сифоны делятся на пластиковые и металлические, а вторые, соответственно, ещё на несколько распространённых типов. У этих материалов есть свои достоинства и проблемы.


Пластик


Для сифонов используется полиэтилен или полипропилен. Полиэтиленовые виды самые простые и дешёвые, но долговечностью и прочностью не отличаются. Потому полипропиленовые распространены шире: они немногим дороже, но при этом куда надёжнее, к тому же мало подвержены тепловому расширению. Сифон для подключения стиральной машины (её стоки часто бывают горячими) лучше покупать именно из этого материала.


Пластиковые проще устанавливать и снимать, их стоимость невысока, но смотрятся металлические солиднее, к тому же пластик легко повредить.

Металлы


Приспособления из металла дороже, но и служат дольше. Популярны бронза и латунь. Они накапливают грязь не так быстро, как использовавшиеся ранее железо и чугун (в последние годы сифоны из них почти не производят), и гораздо меньше весят.


Латунь красиво выглядит, устойчива к температурным перепадам и долговечна. Для защиты от окисления её часто хромируют. Но стоит устройство из этого сплава недёшево, к тому же за ним нужно тщательно ухаживать.


Бронза тоже выделяется внешним видом, хотя хорошо вписывается в интерьер не всегда. Из недостатков: она окисляется, её легко поцарапать, налёт накапливается довольно быстро, а чистить сифон из бронзы сложно.


В большинстве случаев предпочтителен сифон из пластика, за ним не нужен особый уход, а металлический его требует, в целом с ним гораздо проще.

Популярные сифоны:

Все сифоны

3. Дополнительные функции



В некоторых случаях требуются дополнительные функции:


Сифон с переливом присоединяется не только к сливному отверстию раковины, но также и к переливу. Если вода почти заполняет мойку, она удаляется через переливное отверстие минуя сифон. Перелив служит защитой от затопления комнаты из-за переполнения мойки или ванны. Для стиральной машины устанавливается устройство с дополнительным отводом, через который и выполняется слив.


Есть также полуавтоматические и автоматические устройства. В первых установлен механизм, позволяющий управлять сливом и блокировать его при необходимости. Для управления может использоваться кнопка или рукоятка. Автоматические оборудованы микропроцессором, который открывает и закрывает слив в зависимости от того, используется ли сифон.

4. Подбор сифона



Чтобы выбрать наиболее соответствующую модель, нужно продумать ряд важных деталей:


  • Особенности раковины. Под стандартную выбор будет широким, иное дело – если она обладает редкими особенностями. В таких случаях лучше покупать сифон вместе с мойкой.


  • Пропускная способность сифона. Если к нему будет присоединена стиральная машина или другие приспособления, она должна быть высокой.


  • Дизайн. Сначала определитесь, будет ли сифон на виду или спрятан. Если второе, то его виду вообще можно не придавать особого значения, а вот если он станет важной частью интерьера, лучше подобрать пусть и дорогой, но красивый.


  • Входная трубка сифона по диаметру должна подходить ко входу в канализацию, в крайнем случае быть меньшей, но тогда потребуется переходник.


  • Расположение канализационного выхода. Трубный сифон можно устанавливать только если он смещён меньше, чем на 2 см, при большем смещении воспользуйтесь другими видами устройства.


  • Дорогие и дешёвые модели обычно не имеют принципиальных отличий по сроку эксплуатации, а удобство обслуживания в первую очередь определяется конструкцией. Главное, предпочитать проверенных производителей, продукция которых зарекомендовала себя.

5. Монтаж



Иногда приходится вызывать специалистов, но в большинстве случаев провести установку можно и собственными руками. Требуемые для неё материалы должны входить в комплект поставки сифона, к ним в некоторых случаях будет нужна отвёртка, герметик, нож, чтобы обрезать заусеницы – часто же всего этого вообще не требуется.


Перед монтажом следует убрать старый сифон. Следует учесть, что при разборке будет грязно, и подставить что-нибудь снизу. Пластиковые сифоны снимаются легко, сложнее снять металлические, особенно если они заржавели. Старые чугунные сифоны, которые не трогали десятилетиями, иногда даже приходится разбивать.


После демонтажа и очистки канализационного выхода можно приниматься за монтаж. В зависимости от типа сифона, процесс может отличаться, потому изучите прилагаемую инструкцию.


По шагам монтаж выглядит так (на примере сифона для раковины):


  • 1. Разложите все комплектующие в той последовательности, в которой их нужно будет монтировать по инструкции.


  • 2. При наличии защитной решётки, начать следует с её установки в сливное отверстие.


  • 3. Снизу к нему приложите патрубок сифона. Между ним и раковиной должны быть резиновая прокладка, часто она сразу приклеена к патрубку. Держа его плотно прижатым к сливу, закрутите винт, зафиксировав решётку и присоединив патрубок. Соединение должно быть плотным, иначе есть риск протечки. Когда патрубок надёжно зафиксирован, к нему нужно присоединить сам сифон. Это может быть либо колба, либо труба – простая или гофрированная. Закрутите или затяните гайки, а зависимости от конструкции.


  • 4. Если сифон с переливом, нужно присоединить также и переливной шланг, одним концом к верхнему отверстию мойки, вторым к сифону. К сливному отверстию сифона присоедините отводящую трубу. Часто в комплекте есть уплотняющая прокладка. Патрубок отводящей трубы введите в раструб канализации.


  • 5. Убедитесь, что всё надёжно закручено, но не прилагайте чрезмерной силы, особенно к хрупким пластиковым сифонам.


  • 6. Попробуйте включить воду, и проверьте, нет ли протечек, а также хорошо ли она уходит. Начните со слабого напора, а затем попробуйте полный.


  • 7. После установки сифон нужно время от времени чистить, в особенности это касается кухонных. Если пользоваться мойкой аккуратно и установить измельчитель, не пропускающий крупный мусор в трубу, делать это придётся реже. Чистку можно проводить химическими средствами, но не всегда удаётся обойтись лишь ими, потому лучше заранее озаботиться, чтобы сифон для кухни было просто разбирать и чистить. К устройствам для ванной и душа это относится в меньшей степени.

собрать и установить своими руками

Выбрать и установить сифон для мойки или раковины в ванной можно самостоятельно, не вызывая для этого сантехника. Операция по сборке конструкции подробно описана в инструкции, прилагаемой к сантехническому изделию, а также показана на схеме, размещенной там же.

Вся работа займет не более получаса, если не учитывать время, затраченное на демонтаж старого сифона. При демонтаже стакана, так называют иначе сифон, может возникнуть проблемы при отвинчивании металлической решетки – слива. Крепежный элемент откручивают с помощью отвертки, приложив небольшое усилие.

При работе с инструментом стараются не поцарапать эмалевое покрытие раковины. Поверхность стальных моек также подвержена механическим повреждениям, поэтому и в этом случае необходимо аккуратно выполнять все демонтажные работы.

Содержание статьи:

Сантехнический сифон: что это такое?

Изогнутое приспособление из одной или нескольких труб, соединяющее сантехнический прибор с системой канализации и препятствующее проникновению неприятных запахов из нее.

Гидрозатвор, или по-простому водяная пробка, образуется в отстойнике сифона, а также в месте изгиба гофрированной трубы.

Металлические хромированные сифоны для двух раковин, установленных в ванной комнате, выполнены не только в едином строгом дизайне, но и являются долговечными высокотехнологичными приборами

При долгом отсутствии хозяев вода из сифона может испариться, что приведет к появлению в помещении специфического запаха застоявшейся канализации.

Чтобы не допустить испарения влаги из сифона, сливное отверстие перед отъездом затыкают мокрой тряпкой или наливают в раковину немного растительного масла. Образующаяся маслянистая пленка не даст воде быстро испариться.

Есть и другие хитрости, позволяющие справиться с проблемой.

Итак, сифоны нужны:

  • для осуществления отвода использованной в бытовых целях воды;
  • для недопущения попадания неприятного запаха в жилые комнаты;
  • для противостояния появлению засоров, скапливающихся в отстойнике сифона.

Из чего изготавливают сифоны?

Сифоны производят из разных материалов, таких как:

  • пластик;
  • латунь;
  • бронза/медь.

Пластиковые сифоны: секрет популярности

Популярность пластиковых сифонов обусловлена низкой стоимостью изделий, их невероятной легкостью, а также простотой монтажа.

При этом эксплуатационные характеристики пластиковых сифонов не уступают их бронзовым и латунным аналогам. На пластике не образуется известковый налет.

Легкие и дешевые пластиковые сифоны быстро собираются своими руками и устанавливаются под раковины. обеспечивая беспрепятственный слив отработанной воды

Сифоны из цветных металлов: плюсы и минусы

Бронзовые и медные сифоны для умывальников обычно используют в особых интерьерах, не предполагающих установку дешевой пластиковой арматуры.

Смотрятся такие устройства очень красиво, однако поддерживать первоначальный блеск изделий в процессе эксплуатации довольно сложно и хлопотно.

Модель бронзового сифона для раковины снабжена отвинчивающейся крышкой ревизии, позволяющей прочищать отстойник от скопившихся отложений

Латунные сифоны: дорогое удовольствие

Хромированное покрытие латунных сифонов прекрасно сочетается со многими приспособлениями, использующимися в ванной комнате.

Под стать такому сифону приходится полотенцесушитель, держатель для шторки ванной, различные крючки и полочки. Однако данный вид сифонов продается в разы дороже своих собратьев. К тому же латунные изделия славятся своей хрупкостью.

Следить за внешним видом таких сифонов довольно не просто.

Трубчатый хромированный латунный сифон U-образной формы, образующий в нижней части колено, постоянно заполненное водой

Принцип работы сифонов: простота и эффективность

У сифонов может меняться внешний вид, но принцип работы этих сантехнических устройств остается много лет неизменным.

  • вода через сливное отверстие раковины попадает в колбу-отстойник;
  • далее вода проходит без задержек через несколько патрубков;
  • небольшое количество воды не уходит из отстойника, создавая тем самым гидрозатвор;
  • остальная вода, проходя через выходной патрубок, попадает в канализацию.

Схематичное представление работы любого сифона, выполняющего роль надежной преграды для неприятных запахов, пытающихся прорваться из системы канализации в квартиру

Виды сифонов для моек и раковин

Сифоны для раковин умывальников и кухонных моек могут быть:

  • трубными;
  • гофрированными;
  • бутылочными;
  • коробчатыми.

В первом случае сифон выглядит как трубка, изогнутая в S-образную или U-образную форму. В нижней части конструкции имеется отверстие, которое облегчает обслуживание сантехнического устройства.

Если отверстия (ревизии) нет, то для прочищения демонтируется вся труба.

Виды сифонов для умывальников, наиболее часто выбираемых потребителями для отвода бытовых стоков в систему канализации жилого объекта

Гофрированный сифон для раковины

Гофросифон рекомендуется использовать для подсоединения раковин в ванной комнате к системе канализации.

Для кухонных моек лучше применять трубные с ревизией и бутылочные сифоны, которые легко прочищаются от осевших загрязнений без демонтажа всего устройства.

Гофрированный сифон выигрывает у своих конкурентов по стоимости и простоте установки. Гофрированный сифон благодаря своей мобильности и способности растягиваться используется повсеместно.

Гофротрубка, достигающая в длину полутора метров, позволяет выполнять монтаж сифона в самых труднодоступных местах.

В комплект поставки гофросифона входит:

  • гофра с концевым патрубком диаметром 50 мм, который легко отрезается в случае, если впускное отверстие канализационной системы имеет 40-миллиметровый размер;

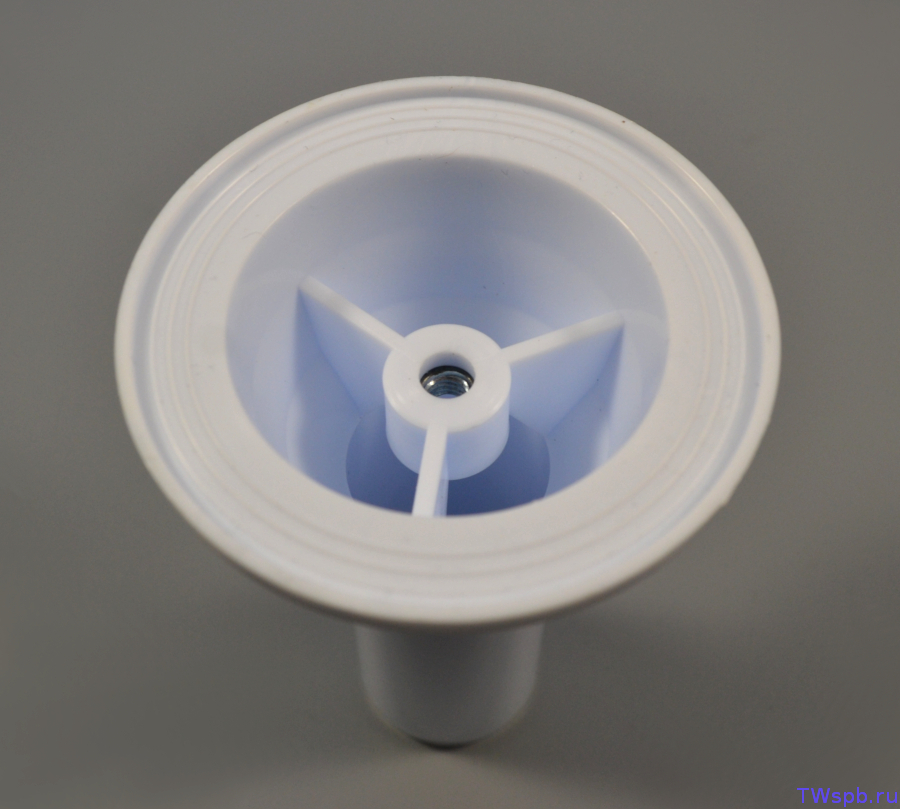

  • металлический слив;
  • комплект прокладок, используемых при установке металлического слива в специальное отверстие, предусмотренное в раковине;

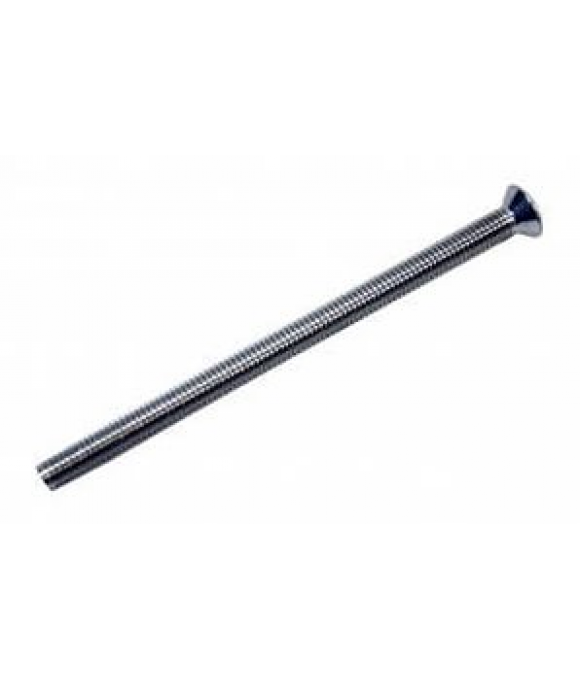

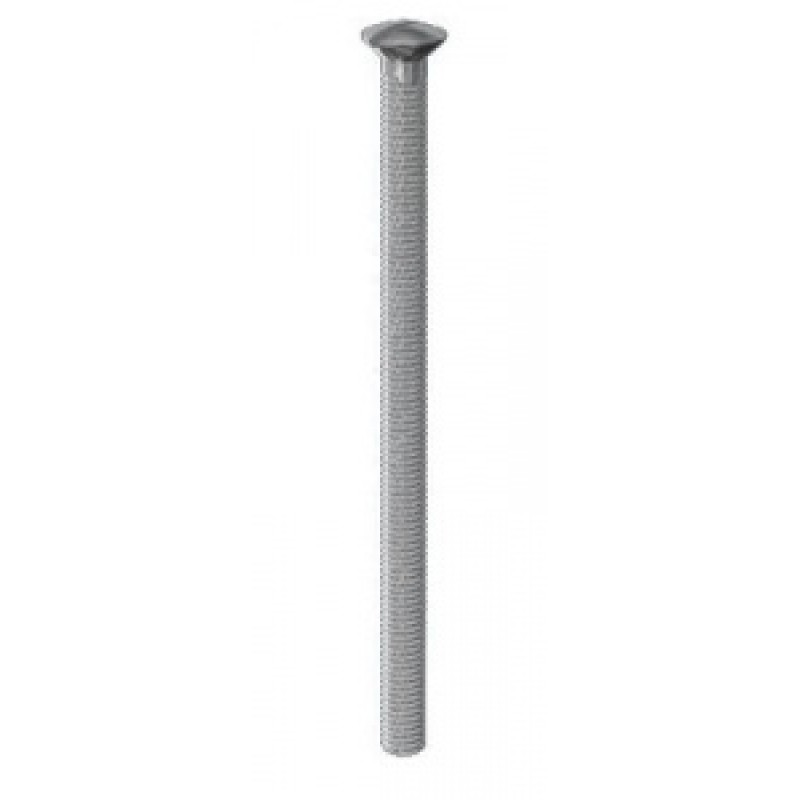

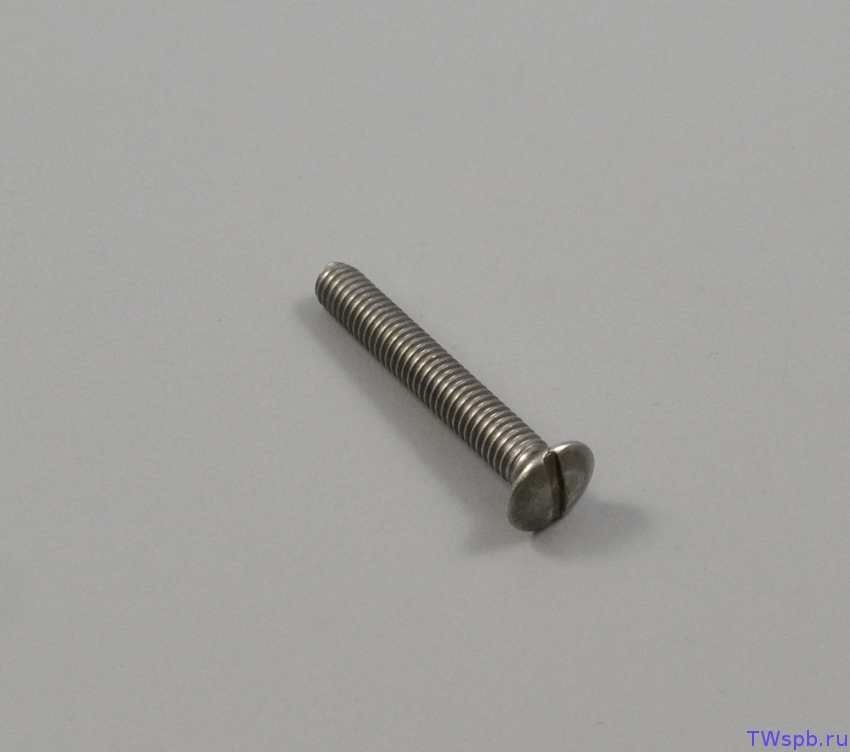

  • длинный крепежный болт, вкручивающийся в горловину слива, а именно в резьбовое отверстие переходника сифона;
  • хомут-стяжка, позволяющий зафиксировать изогнутое положение гофрированной трубки для создания гидрозатвора.

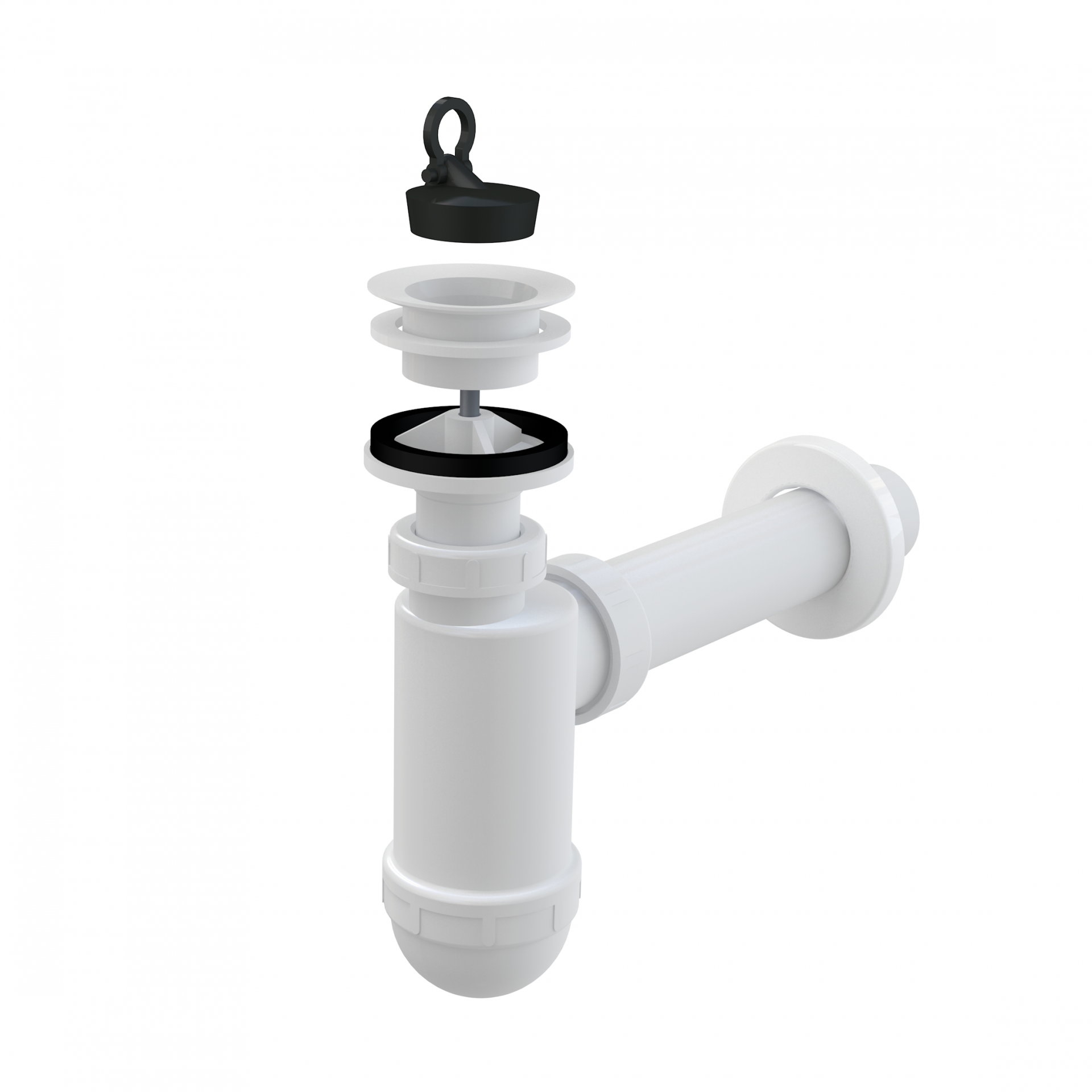

Бутылочный сифон: удобная конструкция

Производители выпускают множество моделей сифонов бутылочного типа. Отличаются изделия объемными размерами и формой колбы, откручивающейся снизу.

Эту колбу называют еще стаканом или отстойником, потому что в ней оседает большая часть загрязнений, не растворяемых в воде, которые впоследствии удаляются при чистке и промывке сифона.

Сетчатые решетки, устанавливаемые дополнительно на сливное отверстие раковины, снижают количество загрязнений, попадающих в тело сифона. Частота прочистки отстойника зависит от эффективной работы сетчатого фильтра.

Сифоны в коробках для ванных с эксклюзивными интерьерами

В ванных комнатах с изысканным дизайном интерьера используют специальные сифоны, которые маскируют в коробки или в фальш-стены. При этом преследуется одна цель: скрыть все детали сифона, чтобы они не портили элитный вид ванной.

Монтаж сифонов в коробках проводится особым образом. В отверстие, имеющееся в фальш-стене, заводится отвод, а все остальные детали сифона скрывают за стенкой-коробом.

Разветвленные модели сифонов

Разветвленные модели сифонов устанавливают на мойках с двумя отделами, подсоединяющимися к разным отводам.

Также такие  сантехнические устройства используют для одновременного подключения раковины и стиральной машины к системе канализации.

Сборка такого изделия проводится аналогичным способом, лишь дополняется несколькими операциями, связанными с монтажом дополнительного слива.

На кухнях к разветвленным сифонам подключают еще и посудомоечные машины, снижая тем самым количество используемой сантехнической арматуры.

Модель разветвленного сифона из ПВХ, монтируемого под двухсекционные кухонные мойки или под рядом стоящие раковины в ванной комнате

Сборка и установка бутылочного сифона

Для сборки нижней части устройства берут большую плоскую прокладку и устанавливают ее на патрубок так, чтобы не было перекосов. Затем берут днище сифона (деталь с резьбой, напоминающая колбу) и прикручивают к нижней части устройства, плотно затягивая его.

Сверху и сбоку сифона находятся отверстия разного диаметра. Для данных отверстий подбирают из комплекта накидные гайки подходящего диаметра и соответствующие конусные прокладки.

У конусной прокладки один конец тупой, а другой – острый. Берем патрубок, который будет крепиться к раковине. Надеваем на него накидную гайку и конусную прокладку так, чтобы ее тупой конец был направлен к патрубку.

Вставляем патрубок в верхнее отверстие сифона и закручиваем накидную гайку, не забывая о плотном ее затягивании. Далее берем гофрированную трубку, надеваем на нее накидную гайку и конусную прокладку, следя за тем, чтобы ее тупой конец был направлен к трубке.

Затем вставляем гофрированную трубку в боковое отверстие сифона и закручиваем  накидную гайку до упора. Нельзя менять положение конусных прокладок, так как это может привести к появлению протечек.

Сифон собран, оставшиеся детали в комплекте нужны для монтажа сифона на раковину умывальника. Одна плоская прокладка идет под раковину, а другая (чуть меньше и тоньше) – над раковиной под металлическую дырчатую чашечку слива, прикрепляющуюся к сифону длинным винтом.

Усовершенствование сифона с отстойником

Сифон со стаканом-отстойником подсоединяется к системе канализации с помощью гофры, которая в процессе эксплуатации провисает, забивается мусором и грязевыми отложениями, что в свою очередь снижает скорость протекания бытовых стоков.

Избавиться от перечисленных недостатков помогает небольшое усовершенствование конструкции сифона. Гофру заменяют гладкостенной канализационной трубой, имеющей диаметр круглого сечения 40 мм. Замеряется расстояние от бокового отверстия сифона до впускного отверстия канализации.

Отрезается кусок трубы, на один конец которой надевается конусная прокладка. Труба вставляется в сифон и с помощью накидной гайки надежно фиксируется.

Далее на кусок канализационной трубы надевается «сороковка» с раструбом подобранной длины, а затем на нее – переходная муфта (50х40), которая обеспечивает соединение сифона с канализацией.

Вместо трубы с раструбом можно использовать уголки с углом поворота в 30 или 45 градусов. В итоге получается жесткая конструкция, не провисающая в процессе эксплуатации раковины, способная к самоочищению, так как на гладких стенках канализационных труб не оседают загрязнения.

Процесс усовершенствования сифона показан в видеоролике:

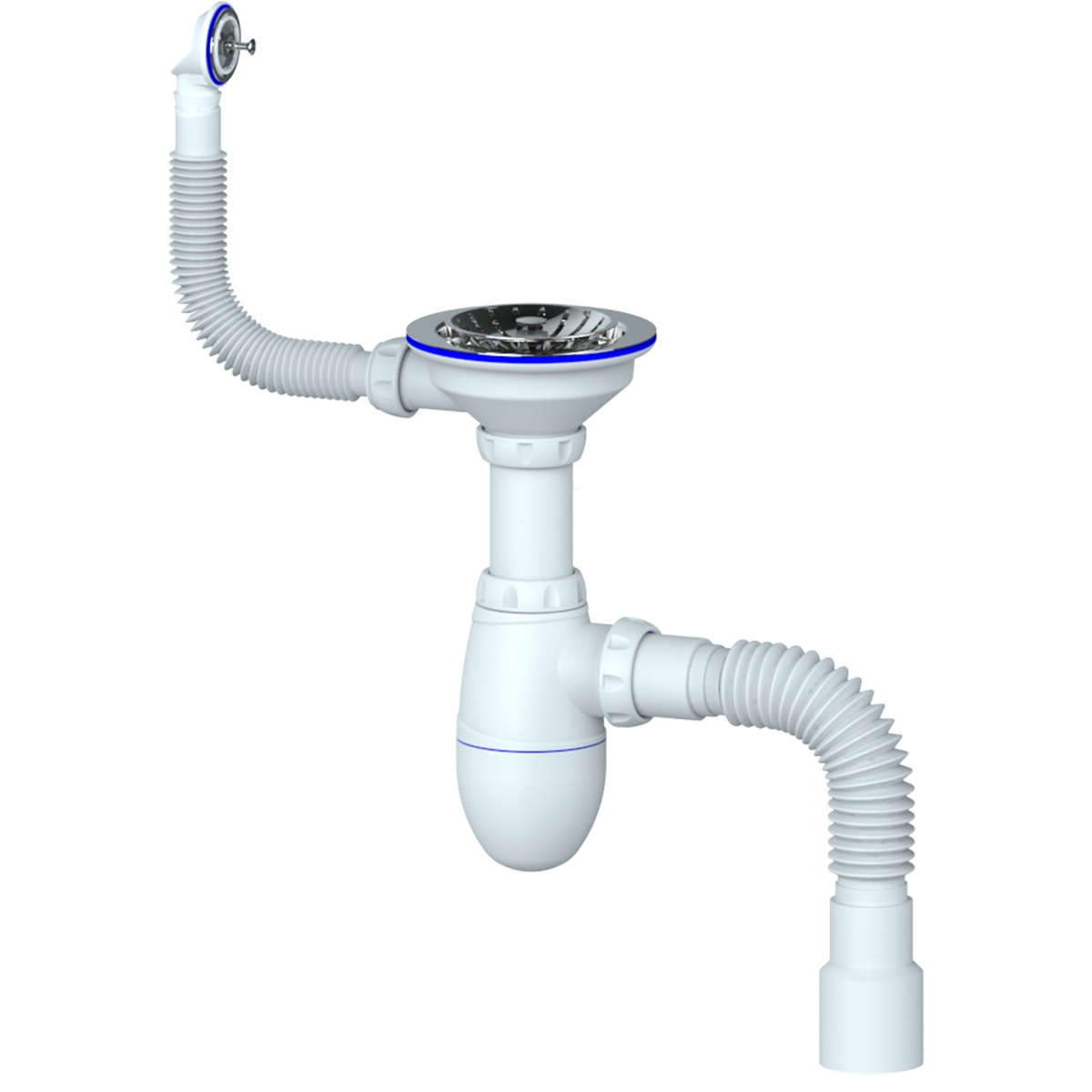

Сборка и установка сифона на мойку с переливом

В некоторых моделях раковин производители предусматривают наличие системы перелива, позволяющей защитить сантехнический прибор от переполнения водой, а помещение, в котором он установлен, – от затопления.

Сборка сифона с переливом начинается также с установки прокладки на нижний патрубок, вставляемый в отстойник (нижнюю часть изделия). Крышка отстойника прикручивается до упора, но без фанатизма, так как пластик может лопнуть от чрезмерного физического усилия.

На верхний патрубок, идущий от сифона к сливному отверстию раковины, надеваем гайку и конусную прокладку. Затем прикручиваем деталь к верхнему отверстию сифона.

Далее подсоединяется еще одна деталь, имеющая воронкообразную форму, а также располагающая боковым отводом для соединения с гофрированной трубкой перелива.

На тоненькую гофротрубку также надевают накидную гайку и конусообразную прокладку меньшего диаметра, после чего подсоединяют деталь к боковому отводу на воронкообразном узле конструкции.

Во второй конец гофротрубки вставляют верхнюю деталь в виде «лопаточки», крепящейся к переливному отверстию в раковине. Деталь имеет пластиковые пазы, которые обеспечивают надежное соединение с гофрированной трубкой перелива.

Для плотного прилегания к поверхности раковины в зоне нахождения отверстий для спуска воды на «лопаточку» надевается прямоугольный резиновый уплотнитель.

Выкручивается прижимной винт, который затем занимает свою прежнюю позицию, но уже притягивает трубку перелива к стенке раковины. Для большей герметизации некоторые мастера наносят на уплотнительные резинки слой силиконового герметика.

Вместо гофры, соединяющей сифон с системой канализации, используется гладкостенная труба серого цвета.

Подробнее о том, как собрать бутылочный сифон для раковины с переливом, показано в видеоролике:

Телескопические сифоны для раковин

Телескопические сифоны способны регулироваться как в горизонтальном, так и в вертикальном направлении, при этом детали выдвигаются на требуемое для монтажа расстояние.

Продукция поставляется производителем в собранном виде, готовом для установки. Это облегчает самостоятельное проведение монтажных работ, а также гарантирует надежность всех соединений, выполненных в заводских условиях.

Выбор модели сифона для замены старого оборудования

Новые раковины часто комплектуются подходящими моделями сифонов. В любом случае производитель рекомендует использовать ту или иную модификацию сифона.

Также консультанты-продавцы могут порекомендовать для выбранной мойки или раковины наиболее подходящий вариант сифона, отталкиваясь от ваших финансовых возможностей и дизайнерских предпочтений.

Немного труднее подобрать сифон для замены устройства, пришедшего в негодность. Перед тем как отправиться в магазин сантехники, надо замерить диаметр старого чтобы приобрести сифон с таким же размером посадки.

Если найти подходящую модель сифона не удается, то покупают переходную манжету, обеспечивающую соединение раковины с выбранным сантехническим устройством.

Теперь вам известно, как правильно выбрать и грамотно установить сифон для раковины в ванной комнате. Оценив сложность операции, вы сможете понять, под силу вам такая работа или нет.

Простые модели сифонов лучше устанавливать своими руками, а монтаж дорогостоящих эксклюзивных моделей желательно доверять профессионалам, располагающим всем необходимым инструментом, а главное, обладающим навыками работы с подобным оборудованием.

Как собрать сифон для раковины на кухне: сборка, подключение и установка

«Как собрать сифон для раковины на кухне?» — часто такой вопрос задают новички, не разбирающиеся в конструкции прибора. Хотя на деле сборка и дальнейшая установка занимают 20 минут времени, причем без использования специального инструмента, за исключением обычной отвертки.

Если установка выполнена правильно, оборудование надежно защитит квартиру от неприятных запахов из трубы, вредных бактерий и веществ, в больших количествах находящихся в сточных водах.

Устройство и предназначение

Такое изделие, как сифон служит для вывода использованной жидкости и мелких нечистот в канализацию. Благодаря наличию изгиба, конструкция для раковины оставляет незначительную долю воды в трубе, которая образует фильтр. Он препятствует проникновению канализационных шумов, неприятных запахов обратно в помещение.

Каждый тип сантехнического прибора имеет общую конструкцию и универсальный принцип работы. Устройство представляет собой трубу либо систему труб, в состав которой входят патрубки и резервуар. С одной стороны устройства соединяются со сливным проемом в раковине, с другой подключаются к канализационной системе. Использованная вода стекает в сифон, затем проходит по трубе и попадает в общий стояк канализации. От засорения систему защищает сетка-фильтр, расположенная на отверстии мойки.

Если сифон оснащен функцией перелива, то в комплектацию включают дополнительный патрубок, который легко прикрепить к переливному отверстию в мойке. В некоторых моделях предусмотрены специальные боковые штуцеры для подключения шлангов бытовой техники — стиральных и посудомоечных машины. Изделия для раковин с двумя чашами снабжаются дублированным отводом.

Конструкция должна обладать устойчивостью к химическим и термическим воздействиям. Поэтому для ее изготовления применяют пластик и металл.

Изделие, изготовленное из ПВХ — самый дешевый вариант, однако его срок эксплуатации даже при повседневном использовании составляет 7 лет.

Что касается пропиленовых изделий, цена на них дороже аналогов из ПВХ на 15-20 %. При качественной установке такой сифон для раковины на кухне продержится не одно десятилетие. В отличие от хромированных конструкций, очистку химически устойчивого, прочного пропилена производят металлическим тросиком либо крючком.

Важно. Сантехнические конструкции из пластика, латуни или бронзы — лучший вариант выбора. Последние имеют гальваническое покрытие, поэтому они не окисляются, устойчивы к коррозии и долговечны, в то время как приборы из нержавеющей стали мало распространены и по сравнению с остальными видами сифонов неоправданно дороги. С точки зрения практичности, долговечности и удобства эксплуатации пластиковые сифоны для раковин на кухню с переливом не уступают тем же металлическим.

Комплектация

В стандартный комплект оборудования входят следующие элементы:

  • металлическая решетка на слив — оптимальный диаметр ячеек не более 10 мм;
  • входной/выпускной патрубок;
  • соединительный винт диаметром до 8 мм;
  • корпус;
  • накидные гайки;
  • канализационные отводы;
  • уплотнительные кольца для герметизации стыков.

Устройство сифона для раковины на кухне предполагает возможность установки гофрированной или жесткой сливной трубы. Предпочтение отдавайте последнему варианту, поскольку на внутренних ложбинках гофры интенсивно скапливаются мелкие отходы и загрязнения. К тому же жесткую трубу гораздо сложнее случайно повредить предметами, которые находятся под раковиной.

Справка. Благодаря эластичности и подвижности гофро-трубы, такой отвод легко разместить в любом месте. Вместе с этим, у нее есть ряд недостатков: по причине мягкой структуры труба провисает, тем самым провоцируя засоры, и изнашивается гораздо быстрее жесткого элемента. Также ребристая внутренняя поверхность трубы также склонна накапливать загрязнения, из-за чего материал вытягивается и теряет форму.

При покупке сифона обращайте внимание на цвет, качество прокладок и на материал крепежных элементов. Черные резиновые прокладки используются в более дешевых моделях сифонов. Еще один минус такого уплотнения — их заметность, что нарушает эстетический вид конструкции. Среди крепежных элементов самыми долговечными считаются болты и гайки из нержавеющей стали, так как они устойчивы к воздействию сырости.

Важным дополнительным элементом, позволяющим установить сифон для раковины на кухне считается полужидкий либо пластичный герметик. Однако перед его покупкой стоит проверить изделие на кислотность. Если химическое вещество не обладает едким уксусным запахом, значит, такой герметик пригоден для выполнения подобных работ.

Сборка

Сборка сифона — простое занятие, которое под силу домашнему мастеру. Однако перед покупкой убедитесь в качестве изделия и полной его комплектации. Также, подбирая кухонный сифон, обращайте внимание на следующие моменты:

  • диаметр отверстия раковины и диаметр решетки-фильтра должны совпадать;
  • труба, соединяющая выходной патрубок и отверстие канализации, должны подходить по размеру;
  • если требуется подключить стиральную или посудомоечную машину, требующую отвода воды в канализационную трубу, приобретите устройство с дополнительным выводом;
  • изделие должно помещаться под мойкой;
  • гладкостенные модели лучше поддаются прочистке;
  • если прибор внешне закрыт, то не имеет значения, из какого материала он выполнен, для открытого расположения стоит приобрести хромированное изделие.

Чтобы собрать сифон для мойки, следуйте инструкции:

  1. На широкое отверстие сифона помещается самая большая прокладка, затем потребуется подсоединить крышку-колпачок с боковой стороны прибора.
  2. На патрубок надевается накидная гайка, затем тупым концом вверх натягивается конусная прокладка. Патрубок вставляется в верхнее отверстие и закручивается.
  3. На гофрированную трубу надеваются накидная гайка и конусная прокладка. Труба прикручивается к сифону.
  4. Если конструкция с переливом, то он соединяется с отводом патрубка. Сначала накидывается гайка, потом — кольчатая прокладка. Ее размещают тупым концом к переливу. Перелив вставляется в отвод и затягивается гайка.

При выполнении рекомендованных действий в четкой последовательности даже у неопытного человека не должно возникнуть проблем с компоновкой элементов сливной системы.

Основные рекомендации по сборке

Если при установке сифона под раковину на кухне соблюдать следующие нюансы, конструкция прослужит дольше:

  1. Соблюдайте герметичность соединений. Ее проверку проводите с нижней пробки, т.к. она находится под постоянным давлением слива.
  2. Если прибор продавался в собранном виде, разберите и проверьте его на наличие всех прокладок, удостоверьтесь насколько хорошо затянуты и закреплены все детали изделия.
  3. Резьба сифона подлежит тщательной проверке в месте, где она будет состыковываться с другими элементами гидрозатвора. Никаких дефектов или лишнего пластика быть на ней не должно. Любой острый посторонний элемент сделает дырку в прокладке. Любая заусеница со временем нарушит работу конструкции. Если найдены подобные недостатки в купленном гидрозатворе, их легко устраняют ножом.
  4. Высота патрубка, который соединяет мойку и стакан, обычно регулируется. Устанавливать оптимальную высоту сифона легко при помощи изменения положения уплотнительной прокладки.
  5. Собирайте прибор вручную, так вы контролируете силу зажима.
  6. При установке соединений используйте герметик для надежной фиксации прокладок. Детали сифона закручивайте до упора, но без сильного нажима.
  7. Выполнив монтаж выпускного патрубка, затяните крепежный винт и удалите излишки герметика.

Важно. Процесс установки установка слива на кухне лучше начинать после того, как полностью проложена канализация и установлена мебель.

Процесс установки

На подготовительном этапе сделайте очистку входа канализационной трубы для последующей стыковки со сливом мойки. Если труба чугунная, то в нее устанавливается резиновая заглушка с отверстием. Пластиковые трубы также подключаются через уплотнительное кольцо.

Установка любого типа сифона для раковины начинается с демонтажа отслужившей конструкции. Если сразу не удалось открутить прикипевший винт в центре решетки сливного отверстия, то для начала снимите нижнюю часть сифона, затем освободите винт и гайку. Сняв старое изделие, тщательно протрите сливное отверстие.

Дальнейшие шаги по монтажу сливной конструкции предполагают такие действия:

  1. К сливу мойки прижимают сифон с плотной прокладкой: прилегание должно быть без зазоров и смещений, по всему периметру.
  2. Вставляется сетка с винтом и прокладкой в сливное отверстие и накручивается винт.
  3. В сливной раструб сифона надо вставить гофрированную трубу с прокладкой и стянуть барашковой гайкой.
  4. Если присутствует дополнительный отвод для, который пока не будет использоваться, его закрывают специальной заглушкой.
  5. К нижнему отводу сифона прикрепляется гофрированная труба, которая впоследствии соединяется с канализационной линией.

После окончания установки проверяют работоспособность всей конструкции. Для этого включают воду на максимальную мощность и проверяют все соединительные стыки. Если капли воды нигде не проступили, значит, монтаж произведен качественно.

Устройство с переливом — дополнительной гофрированная трубкой, которая закрепляется с обратной стороны мойки напротив переливного отверстия, позволяет избежать затопления кухни, если вдруг сливное отверстие забилось.

Для его установки потребуется проделать следующие действия:

  1. Переливной патрубок через прокладку с помощью винта закрепляется на переливном отверстии раковины. В некоторых случаях на этом же этапе закрепляется защитная решетка перелива.
  2. Собирается резервуар сифона прикручиванием верхней и нижней частей.
  3. На раковине закрепляется защитная решетка и отводной патрубок.
  4. С помощью гибкого шланга переливной патрубок подключается к отводному.
  5. На отводной патрубок накручивается труба, идущая к сифону, на которой с помощью стяжной гайки закрепляется сифон.
  6. К сифону крепится отводная труба или гибкий шланг для отвода к канализации.

Справка. Установить бутылочный сифон на мойку лучше с переливом, так как такая конструкция предотвращает выливание воды через края раковины. При засорении трубы не всегда удается ее прочистить вовремя, поэтому вода из сливного отверстия может политься на пол.

Особенности крепления к мойке

Если у вас мойка с двумя чашами, скорее всего, придется устанавливать двойной сифон. Он имеет один или два уровня. Изгиб или колба, в зависимости от конструкции, в которой отстаивается вода, будет находиться по центру или между раковинами, либо смещена в сторону.

В одноуровневой системе конструкция предполагается непосредственно под одной из секций мойки. Отходящая от него труба соединяется под углом с трубой, подсоединенной к сливу второй секции. В двухуровневой системе трубы, подключенные к сливам моек, соединяются в колбе, размещенной посредине между раковинами. Двойные конструкции оснащаются переливами.

Чтобы поставить двойной слив, потребуется соблюсти ряд нюансов, связанных с подключением большего числа деталей:

  1. На каждый слив винтом прикручивается решетка.
  2. К сливным отверстиям с помощью гаек устанавливаются патрубки.
  3. Патрубок слива соединяется с другим, к которому относится отстойник.
  4. Закрепляется отстойник на объединяющей трубе. Понадобятся резиновые прокладки и специальные винты. Обработка некислотным силиконовым герметиком повысит надежность герметизации.
  5. Выходной патрубок соединяется с канализационной системой.
  6. Обязательна проверка системы.

Большинство сифонов для кухонной мойки продаются вместе с решеткой-фильтром. В этом случае сначала к мойке крепится решетка с помощью крепежного болта, после чего к ней присоединяется сливной прибор.

Соединение с канализацией

Есть несколько способов подключения сифона к канализационной на кухне. Их выбор зависит от конструкции устройства с гидроклапаном и расположения выхода канализации.

Проще всего, когда установка кухонной мойки выполняется в числе остальных ремонтных работ: тогда еще при устройстве канализации продумывается наиболее целесообразная разводка.

Грамотное подключение сифона заключается в соединении отводящего патрубка и основной канализации при помощи гофрированной трубы. Гибкий отвод обеспечит подключение прибора независимо от расположения канализационного отверстия.

Если отверстие имеет большой диаметр, то используют дополнительную резиновую прокладку или пластмассовый переходник. Главное, чтобы слив плотно соединялся с канализационной трубой.

По окончании монтажа пустите воду в раковину, чтобы проверить, насколько герметичны все соединения. Если протечек воды под мойкой нет, работа считается завершенной.

Заключение

Сборка сифона для раковины не отличается большой сложностью, справиться с такой задачей под силу даже неопытному мастеру. Однако перед этим процессом стоит обратить внимание на выбор изделия: оно должно иметь полный комплект запчастей, качественные прокладочные материалы, крепежные элементы и сливную трубу. Требуется также внимательно изучить инструкцию по его установке.

Если монтаж был проведен без ошибок, об этом «скажет» качественный отвод грязной воды и отсутствие неприятных запахов и шума из трубы системы канализации.

конструкция, виды, достоинства и недостатки

15.07.2019

Сифон для раковины: конструкция, виды, достоинства и недостатки


Сифон без преувеличения является одной из основных составляющих частей системы водоотведения. Современный рынок предлагает огромное количество различных сифонов на любой вкус и бюджет. От его качества и правильности установки зависит надёжность системы в целом. Чтобы приобрести наиболее подходящий именно вам сифон, необходимо тщательно разобраться в их особенностях.


Устройство сифона


Сифон для раковины представляет собой трубку, которая обеспечивает беспрепятственность слива стоков и одновременно предотвращает распространение канализационного запаха во внешнюю среду.


Выполнение основной функции сифона обеспечивает особенная конструкция – изгиб трубки, благодаря которому образуется гидрозатвор (водяная пробка). Его главная задача — обеспечить герметичность помещения от сточных запахов, не давая им распространяться на кухню или в санузел.


Сифоны, как и все составляющие сливной системы, подвержены естественному износу. Вместе с тем нередки и непредвиденные ситуации, которые требуют немедленного реагирования – изливание большого количества воды из системы способно причинить неудобства как вам, так и доставить много хлопот вашим соседям. Поэтому знать, как устроен сифон, каков принцип его работы, будет совсем не лишним. Это поможет не растеряться в экстренной ситуации, когда специализированную помощь необходимо ждать какое-то время.


Конструкция сифона для раковины


Структура сифона примерно одинакова для всех устройств, но в зависимости от модели и производителя может отличаться некоторыми особенностями.


Стандартный сифон под раковину состоит из:


  1. защитной сетки. Её назначение – предотвратить попадание крупных частиц мусора и тем самым не допустить засора системы. Это так называемая первичная система фильтрации. Устанавливается надо узлом, который крепится к мойке;


  2. переливного патрубка. Это система, которая предотвращает переполнение мойки или ванной водой. Он крепится к отводному патрубку;


  3. резиновых прокладок, обеспечивающих герметичность соединений элементов сифона;


  4. отводного патрубка;


  5. соединительного винта, скрепляющего между собой детали сифона;


  6. самого сифона;


  7. отвода канализации.


Классификация сифонов


Современный рынок предлагает много разновидностей сифонов, которые отличаются между собой формами, размерами и материалами, из которых их производят. Разобраться, какие бывают сифоны для раковин, поможет следующая классификация.


По устройству конструкции сифоны разделяют на:

Бутылочные



Наиболее распространённый вид. В его колбе, которая похожа на бутылку, из-за чего собственно и произошло его название, накапливается вода, которая перекрывает поступление сточных испарений в помещение. Эти сифоны могут иметь квадратную, прямоугольную или круглую форму.


Плюсы:


  • может иметь один или два отвода — очень удобно, если нужно подключить к нему несколько устройств, например умывальник и стиральную машину;


  • универсальность – подходит для различных типов сантехнических пиборов;


  • можно не бояться уронить в такой сифон что-либо ценное – оно остается на дне колбы, а не смывается в сток. Его можно легко достать при разборе сифона;


  • проста в уходе – грязь на внутренних поверхностях сифона легко убрать с помощью специальных средств.


Минусы:

  • устройство достаточно габаритное, для его установки потребуется много места.

Гофрированный


Простой сифон, представляющий собой гибкую гофрированную трубку, которая одним концом крепится к мойке, другим — к трубе канализации. Посредством хомутов можно придать требуемый изгиб с гидрозатвором посередине.


Плюсы:


  • для его установки не требуется много места под сантехническим прибором;


  • прост в монтаже и не прихотлив в обслуживании;


  • гибкость трубки позволяет легко менять её длину.


Минусы:


  • подвержен температурным влияниям, особенно если речь идёт о кипятке;


  • большая засоряемость – в складках гофры скапливается много жира и грязи, поэтому менять сам сифон или его детали приходится достаточно часто.

Трубчатый


Тоже достаточно простой сифон, представляет собой трубку S- или U-образной формы.


Плюсы:


  • несложный в эксплуатации – если необходимо устранить засор или загрязнение, демонтаж изогнутой части сифона не требует много усилий;


  • менее подвержен засорам благодаря своему типу устройства.


Минусы:


  • гидрозатвор формируется в небольшой впадине, поэтому если мойкой пользоваться не очень часто, могут наблюдаться испарения воды, сопровождаемые зловонным сточным запахом;


  • чтобы почистить такой сифон, его нужно полностью снимать.


В зависимости от установки различают такие сифоны:

Плоские


Это разновидность бутылочного сифона. Его отличают компактные размеры и плоская колба. Применяют в условиях дефицита пространства для монтажа, например, когда раковину требуется разместить над стиральной машиной.


Плюсы:


  • компактный размер позволяет устанавливать в сложных для монтажа местах, экономя и без того ограниченное пространство;


  • прост в уходе так же, как и любая бутылочная модель.


Минусы:

Скрытые


Похожие на бутылочные сифоны, но колба инсталлируется в стену. Это достаточно неудобно в эксплуатации, хотя и позволяет сэкономить пространство под раковиной.

Открытые


Самая удобная модель благодаря лёгкости монтажа и неприхотливости в уходе.


Сифоны могут быть наделены дополнительным функционалом:


  1. Перелив: система предупреждения затопления. Различают внутренний перелив, а также перелив со встроенным донным клапаном, не требующим еще одного отверстия в сантехническом приборе;


  2. Система измельчения пищевых отходов: хорошая альтернатива мусорным вёдрам, препятствует засорам в трубах.


Классификацию сифонов по особенности работы закрывающих пробок:


  1. Ручные. Они снабжаются крышкой для слива, отдельной или прикрепленной цепочкой;


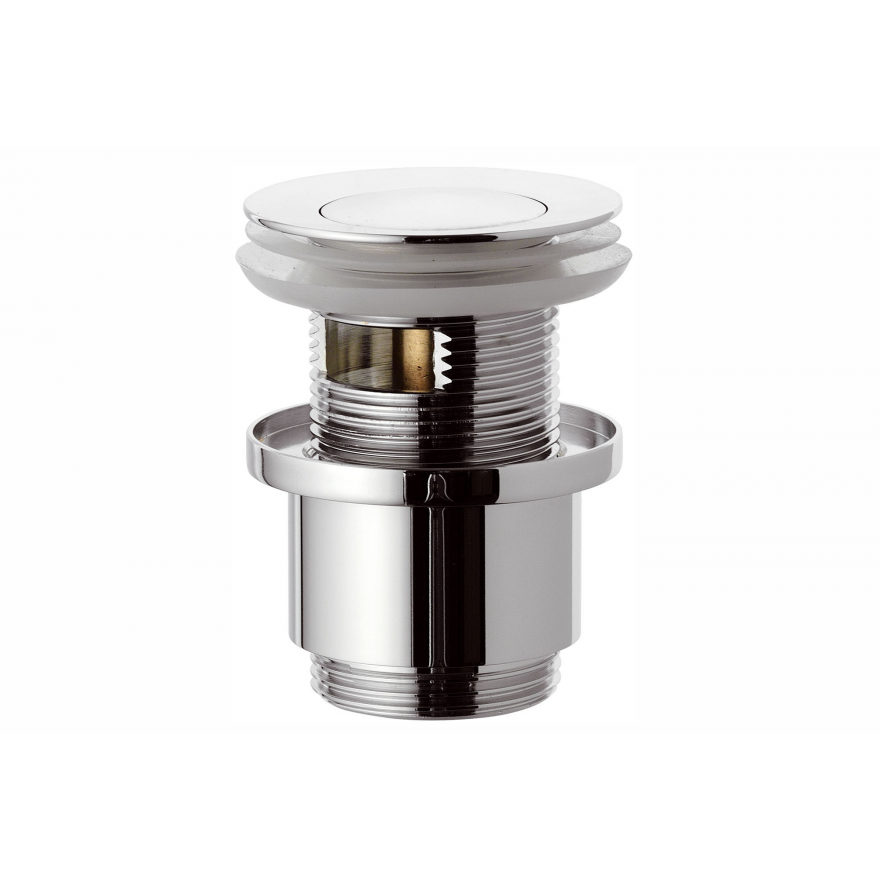

  2. Полуавтоматические. Более продвинутая конструкция, её закрывание-открывание осуществляется путем поворота ручки, которая с помощью тросика соединена с крышкой слива. Чтобы слить воду, мочить руки нет необходимости.


  3. Автоматические. Позволяют контролировать уровень воды в сантехническом приборе посредством автоматики.

    Они бывают с ручкой для открывания пробки, которая располагается на отсеке переливного отверстия или с системой click-clack: пробку сливного отверстия приводит в движение нажатие рукой или ногой.


В зависимости от материала исполнения различают следующие виды сифонов для раковин:

  1. Пластиковые: они отличаются несложной конструкций и меньшим количеством соединений. При их производстве иногда используют полиэтилен, но чаще всего – полипропилен. Он более устойчив к кипятку.

  2. Металлические: они дороже пластиковых, но у них дольше срок службы. Для изготовления таких сифонов чаще всего используют медные сплавы: латунь и бронзу, а также нержавеющую сталь. Ввиду большой стоимости они не могут похвастаться очень широким применением.


Купить сифон в Батайске или Ростове


В нашем магазине представлены самые лучшие и практичные модели сифонов, преимущества которых уже давно оценили наши постоянные клиенты. Мы уже несколько лет продаем сифоны и комплектующие как в Ростове-на-Дону так и в Батайске.


Мы поможем Вам подобрать самое лучшее устройство, которое станет надёжной частью системы водоотведения. Наши сифоны – ваша уверенность в долговечности одной из важнейших систем коммуникации в вашем доме. Купить сифон по оптимальной цене в Ростовской области можно на нашем сайте.

Как собрать и установить слив для раковины + система слива-перелива

Сборка и установка раковины производится в соответствии с инструкцией производителя, в которой указывается перечень необходимого инструмента для выполнения монтажных работ, а также схема подключения прибора к системе канализации. Следуя данному руководству, можно собрать и установить слив для раковины своими силами, не вызывая сантехника. Сливное отверстие в раковине должно обязательно перекрываться специальной металлической решеткой, защищающей канализационную трубу от попадания пищевых отходов при обработке сырья и мытье посуды. Для сбора мусора, проникающего сквозь решетку, в системе слива предусмотрено наличие пластикового сифона, который легко снимается после заполнения для проведения очистки. Помимо этого сифон, заполненный водой, препятствует проникновению неприятного запаха из канализационной трубы в помещение кухни или ванной. Чтобы не допустить переполнения мойки производители предлагают устанавливать слив для раковины с переливом. Дополнительная гофрированная или жесткая пластиковая трубка, соединяет отверстие в верхней части раковины с системой слива на участке, предшествующем сифону.

На данном видео показаны раковины с боковым сливом, которые используют в небольших помещениях. Для экономии места под ними располагают стиральные машины. Монтаж системы слива в этом случае лучше доверить профессиональному сантехнику.

Как устроена конструкция классического слива?

Так выглядит схема устройства слива кухонной раковины, не снабженной системой перелива.

Последовательное соединение всех комплектующих обеспечит нормальное функционирование слива

Легенда:

1. Защитная решетка.

2. Прокладка резиновая.

3. Отводной патрубок.

4. Соединительный винт.

5. Основание слива-выпуска.

6. Корпус сифона бутылочного типа.

7. Стяжная гайка.

8. Конусная прокладка.

9. Стандартный канализационный отвод.

10. Гайка.

13. Крышка сифона.

14. Резиновая прокладка.

Дополнительно: символами 1с, 3в, 12а, 12б обозначены прокладки, 1а – пластмассовая пробка для сливного отверстия.

Данную систему слива для раковины устанавливают в следующем порядке:

  • сначала выполняют соединение с раковиной;
  • затем проводят сборку основной части сифона;
  • в последнюю очередь соединяют конструкцию с канализацией.

Защитную решетку, снабженную 5-6 делениями, устанавливают на сливное отверстие раковины, не забыв проложить между ними прокладку. Затем на бортик отводного патрубка крепят резиновую прокладку,  толщина которой составляет 3-5 мм. У другого торца патрубка снята фаска, что обеспечивает его свободный завод в сифон. Плотно прижимая верхнюю часть патрубка к мойке, вставляют соединительный винт, имеющий 6-8 мм в диаметре, в защитную решетку и начинают прикручивать его плоской отверткой в гайку патрубка, которая плотно вставлена в специальную выемку. На этом этап соединения слива с раковиной можно считать законченным.

Сборку основной части сифона начинают с того, что надевают на отводной патрубок пластиковую стяжную гайку, а после этого – конусную прокладку. Далее вставляют в верхнюю часть корпуса сифона патрубок, насаживая его на нужную высоту. Затем опускают гайку и закручивают ее руками без применения инструментов. В сифонную крышку помещают плоскую большую прокладку, выполненную из резины, и привинчивают ее к корпусу.

Важно! Стакан (крышка) сифона часто забивается пищевыми отходами, поэтому его периодически снимают и промывают. По этой причине не рекомендуется применять силиконовый герметик для замазывания стыка между корпусом сифона и его крышкой. Для создания герметичного соединения можно использовать сантехническую подмотку.

Вид системы слива в сборе для кухонной раковины. В данной конструкции используется сифон (отстойник) бутылочного типа

Последний этап связан с соединением системы слива раковины с канализацией. Для выполнения этой операции необходимо соединить стандартный канализационный отвод, диаметр которого обычно равен 50 мм, с канализационной трубой, используя при этом гайку и конусную прокладку.

Важно! Если отвод или канализационная труба имеют размеры, не отвечающие принятому стандарту, то для их соединения используется готовый пластиковый переходник.

Раструб канализационной трубы необходимо снабдить специальной резиновой манжетой, с помощью которой будет сдерживаться запах, идущий из канализации. Внутренний диаметр манжеты должен быть меньше наружного диаметра отводной трубы. Это позволит манжете плотно обхватить трубу и не допустить проникновения неприятных запахов в помещение.

Особенности установки слива с переливом

Из инструментов понадобятся крестовая и большая плоская отвертки, причем последняя может быть заменена обычной монетой. Электролобзик требуется в том случае, если под мойку необходимо вырезать в столешнице посадочное место подходящего диаметра. В руководстве, прикладываемом производителем к выпускаемому оборудованию, имеется перечень всех комплектующих и схема их последовательного соединения. Чтобы лучше понять порядок сборки, надо разложить все детали на полу или на столе.

Схема сборки слива с переливом, взятая из инструкции производителя мойки, устанавливаемой в специальное посадочное место, вырезанное в столешнице

После тщательного изучения инструкции начинают собирать слив. На основание слива-выпуска, прилегающего снизу к мойке, укладывают толстую резиновую прокладку. Более тонкую и мягкую прокладку кладут под низ верхней части выпуска. Затем со стороны самой мойки в сливное отверстие помещают на прокладку металлическую часть выпуска. Соединяют обе детали пластиковым полым винтом, который закручивают широкой отвёрткой или монетой.

Важно! Перед тем как затянуть винт, необходимо проследить, чтобы патрубок перелива точно совпадал с отверстием для перелива, предусмотренным в раковине.

Сборка перелива начинается с регулирования высоты трубки, которая зависит от глубины устанавливаемой раковины. При этом черная часть трубки, снабженная фиксаторами, соединяется с белой частью в выбранном по высоте месте. Собранную трубку перелива крепят к мойке, не забывая про резиновую прокладку, располагаемую между поверхностями. Затем на белую часть переливного патрубка надевают гайку и конусовидную прокладку. Проводят соединение патрубка перелива с выпуском, затягивая вручную гайку. Вот так собирается слив перелив для раковины своими руками.

Соединение патрубка перелива с отводом слива проводится с помощью гайки, закручиваемой вручную без применения каких-либо инструментов, и резиновой прокладки

Далее остается собрать гидрозатвор, являющийся отстойником, и гофру. В паз вставляют прокладку и соединяют с выпускным патрубком, закручивая гайку от руки. Таким же образом прикручивают и гофру. После этого мойку устанавливают в посадочное место, предусмотренное в столешнице, и соединяют гофру с канализацией. На заключительном этапе вставляют в сливное отверстие сетку-заглушку.

Важно! Гофрирированные трубы лучше заменять обычными гладкостенными трубами, которые легче прочищать в случае засора.

Провести подключение раковины к канализации можно своими силами. Если по каким-либо причинам вы сделать этого не можете, обратитесь к профессионалам. Умелым мастерам даже не надо читать инструкции, потому что им известно, как собрать слив для кухонной раковины любого типа.

Оцените статью:

Поделитесь с друзьями!

Антисифонные отверстия | Риф Мелева

Долгое время я ненавидел отдачу от моего танка. InterAmerican просверливает возвратное отверстие в перепускной коробке под зубьями. На более крупном резервуаре, таком как мой, пара дюймов равняется большому количеству воды в поддоне. Я решил это, добавив в два раза больше локлиний, и придал ей форму арки. На вершине арки я просверлил три отверстия в нижней части, чтобы сломать сифон и перестать сливать столько воды. Это сработало отлично, пока около 6 месяцев назад я не пропитал локалин соляной кислотой, которая потрескала суставы и позволила большему количеству воды спокойно просачиваться.

Вот как это выглядело (правая часть бака):

Я заменил его сегодня на это (левая сторона бака):

Это было то, чем я давно хотел заняться. Итак, вот детали. Я использовал ПВХ толщиной 1 дюйм, чтобы поток не ограничивался, хотя для этого я добавил два колена. Однако я предпочитаю этот метод, а не просто подниматься над переливом, так как водопровод внутри не приклеен, и я этого не делаю. Я не хочу, чтобы он разлетелся на части или навсегда приклеился внутрь.

Детали из ПВХ окрашены черной меткой Sharpie, которая безопасна для рифов. Со временем кораллин, даже если он оторвется, покроет его. Нити покрывали тефлоновой лентой с тремя или четырьмя полными оборотами (по часовой стрелке). При вкручивании фитинга тефлон не должен отслаиваться или откручиваться с резьбы. Если это так, значит, он был неправильно обернут.

Вот схема сборки под мой перелив.

Почти готово.

Были просверлены два антисифонных отверстия, которые остаются ниже нормального уровня воды в резервуаре.

Когда бак наполняется (обратный насос включен), вода брызгает из отверстий в бак. Это хороший способ убедиться, что они не засорены. Помните, что если ваш резервуар откачивает слишком много воды, возможно, отверстия забиты и их нужно снова прочистить.

Готово. Выглядит намного лучше, чем раньше. Когда обратный насос выключен, сифон быстро выходит из строя, и в отстойник сливается меньше воды. 🙂

Я сделал по одной для обеих сторон аквариума, и это делает риф намного чище. Причина, по которой переборки были сняты для этого проекта, заключается в том, что я не смог прикрутить новые фитинги из ПВХ с ними на месте. Для вращения на 360 градусов места не было, поэтому лучше было все разобрать и предварительно собрать как единое целое.

На то, чтобы наконец дойти до этой модификации, у меня ушло 1,5 года. 😉

C-144 | Антисифонный дизайн — PRIER

C-144 | Антисифонный дизайн

PRIER C-144 обеспечивает круглогодичный источник воды в районах, подверженных отрицательным температурам.Клапан гидранта подсоединяется к подающему трубопроводу в нагретой части конструкции, что исключает возможность замерзания. Заказывая C-244, вы получаете гидрант того же типа, но с увеличенным антивандальным замком и рабочим ключом.

PRIER C-144 обладает всеми характеристиками исторически зарекомендовавшего себя C-134 с дополнительной защитой антисифонного вакуумного прерывателя и обратного клапана. Доступны на складе длины от моноблочного до 24 дюймов, более длинные размеры доступны по запросу.

Вы предпочитаете четверть оборота вместо полного, как у C-144? Обратите внимание на мягкую рукоятку P-164.

Характеристики

  • Антисифонный алюминиевый вакуумный прерыватель с устройством предотвращения обратного слива из EPDM и обратным клапаном
  • Широкие и закрытые отверстия для винтов легко закрепляют крепежные винты
  • Цельный литой фланец со встроенным шагом слива
  • Корпус из цельной латуни, крышка штока клапана, седло и концы штока
  • Сатинированный никелированный корпус сохраняет привлекательный внешний вид
  • Винты из нержавеющей стали
  • Ручка из литого алюминия с порошковым покрытием
  • Запорная защитная крышка
  • Тефлон AFG с графитовым уплотнением для легкого обслуживания
  • Шайба седла стандартного размера «OO»
  • Каждая клапан прошел испытания на герметичность на заводе-изготовителе
  • Метка совмещения выпускного отверстия с датой изготовления, код

Поддержка продукта

PRIER производит незамерзающие гидранты C-144/244 с 1990 года. Этот незамерзающий гидрант действительно прошел испытание временем. Это простое в эксплуатации изделие, которое довольно просто отремонтировать. Возможные проблемы, связанные с ремонтом настенного гидранта без замораживания C-144, включают:

1. Когда вода течет, вода вытекает из-за ручки

Это обычное явление при техническом обслуживании любого клапана с набивкой любой марки или производителя. Ее можно решить, просто затянув уплотнительную гайку серповидным ключом. Это заставит набивку плотнее обернуть шток, чтобы исключить утечку.

Иногда необходимо будет заменить набивку, если гайка сальника неоднократно затягивалась.

Для этого необходим комплект уплотнений C-134KT-803

C-134KT-803 Комплект уплотнений

Нажмите здесь, чтобы посмотреть видео

2. Гидрант капает после отключения

Незамерзающий настенный гидрант перекрывается внутри нагретой части конструкции, поэтому вода из гидранта будет стекать после отключения. Точка отключения может находиться на любом расстоянии от 4 до 24 дюймов внутри конструкции. Эта установка также должна иметь такой наклон, чтобы вода могла легко стекать из гидранта. После отключения гидрант может капать в течение 60 секунд. Если по истечении этого времени вода продолжает капать, скорее всего, вам необходимо заменить шайбу нагрудника.

PRIER использует шайбу со скошенной кромкой OO для незамерзающего настенного гидранта C-144, номер детали C-134KT-802. Шайба нагрудника — это стандартная шайба со скошенной кромкой «OO», которую также можно приобрести у местного оптового продавца сантехники.

C-134KT-802 Сменная шайба нагрудника

Нажмите здесь, чтобы посмотреть видео

3. Утечка воды из-под пластиковой заглушки в верхней части клапана

В вакуумном выключателе появилась утечка. Эта проблема часто возникает, когда шланг остается на клапане, а пластиковый колпачок разрывается в результате замерзания или когда необходимо заменить резиновую посадочную поверхность.

Запасной комплект для этого ремонта имеет номер детали C-144KT-806.

Комплект для замены вакуумного выключателя C-144KT-806

* ОБРАТИТЕ ВНИМАНИЕ: с момента создания этого видео мы обновили наши вакуумные выключатели до алюминиевых колпачков, как показано выше.C-144KT-806 и 630-7500 теперь представляют собой универсальные комплекты вакуумных прерывателей, которые подходят ко всем бытовым гидрантам PRIER и Mansfield прошлого и настоящего.

4. У меня дома течет вода из гидранта

К сожалению, ваш незамерзающий гидрант сломан и, скорее всего, не подлежит ремонту. Это происходит, когда вода попадает в гидрант. Вода замерзает, расширяется и разрывает медный вал гидранта, расположенный внутри конструкции.Наиболее частая причина этой проблемы — оставлять садовый шланг присоединенным в морозную погоду или гидрант был установлен с неправильным шагом дренажа.

НЕ ИСПОЛЬЗУЙТЕ ГИДРАНТ, ЕСЛИ ЭТО ПРОИЗОШЛО.

Снимите ручку, чтобы предотвратить случайное включение, пока проблема не будет устранена водопроводчиком.

5. На гидранте

отсутствует ручка.

По любой из многих причин ваш дескриптор может отсутствовать.Ручка PRIER уникальна для нашей продукции; у него две плоские и две круглые стороны. Ручка этого стиля идеально сочетается с нашей рукояткой, обеспечивая плотное прилегание и долгие годы надежной работы.

Требуемый комплект ручек — номер детали C-134KT-805.

C-134KT-805 Запасная ручка PRIER

6. Как заменить гидрант ключом?

Безморальные гидранты и смесители с угловым подоконником

PRIER можно переоборудовать после установки с ручного управления на свободный ключ.Эта конструкция позволяет работать только с предоставленным операционным ключом. Он предотвращает включение незамерзающего гидранта или смесителя для подоконника с помощью тисков или плоскогубцев.

Обычно это изменение происходит для предотвращения несанкционированного использования продукта. Для преобразования в антивандальный вариант со свободным ключом требуется номер детали C-134KT-804.

Комплект для переоборудования со свободным ключом C-134KT-804

6. Конец штока поврежден, и я не могу эксплуатировать незамерзающий гидрант

Иногда шток гидранта PRIER повреждается и не подлежит ремонту.Чаще всего это вызвано тем, что гидрант приводится в действие плоскогубцами и поврежден латунь на конце.

Чтобы определить подходящий шток для замены, необходимо определить следующее:

1. Общая длина (OAL) штока от наконечника до латунного наконечника. Не включайте в это измерение резиновую шайбу.

2. Используя полученные размеры, определите, какой шток требуется из таблицы ниже:

Следующие штоки предназначены для незамерзающего гидранта C-144 Diamond Series (произведенного после весны 2013 г.):

8.Мне нужен полный комплект для восстановления

Полный ремонтный комплект для незамерзающего настенного гидранта PRIER C-144 имеет номер детали C-144KT-807. Он содержит все быстроизнашивающиеся детали изделия.

Комплект для восстановления C-144KT-807 для C-144

Как отремонтировать автоматический оросительный клапан, который не открывался

Проверь тупой материал.

Если клапан вообще не открывается или не открывается полностью, на всякий случай начните с очевидных вещей.Я знаю, любому идиоту виднее, но даже мы, профессионалы, периодически упускаем из виду что-то действительно простое и очевидное.

Совет: есть фотографии с этикетками некоторых из наиболее популярных моделей клапанов , на которых показаны различные элементы управления клапанами (например, регуляторы потока, рычаги включения / выключения и спускные винты), упомянутые в этой статье на этой странице: Anti-Siphon Клапаны с обозначенными деталями.

  • Подача воды включена?
  • Есть запорный вентиль на водопроводе, который мог быть закрыт? Когда у меня была система, я не мог приступить к работе, не мог найти никаких закрытых клапанов, но все еще не было воды в спринклеры. Оказалось, что городская водопроводная компания закрыла кран на улице для уличных работ, которые они выполняли, и забыла его снова открыть!
  • Проверьте регулятор потока на клапане, чтобы убедиться, что он не закрыт или частично закрыт. Часто желательно, чтобы регулятор потока оставался частично закрытым, но если он слишком сильно ограничивает поток, это может быть проблемой. На некоторых клапанах регулятор потока не имеет ручки, это всего лишь небольшой винт на крышке клапана. Если вы не уверены, поищите модель клапана на веб-сайте производителя, чтобы узнать, есть ли на нем чертеж клапана, на котором показано расположение устройства управления потоком. К сожалению, некоторые недорогие клапаны не имеют устройства контроля потока.

Ручной тест работы

Попробуйте открыть клапан вручную, используя рычаг включения / выключения в верхней части корпуса клапана. Некоторые клапаны используют спускной винт, чтобы открыть их вручную, поэтому, если вы не видите рычаг с надписью «Вкл. / Выкл.» Или «Открытие / Закрытие», ищите винт, обычно у винта есть ручка, позволяющая вращать его вручную. Не выкручивайте прокачной винт полностью! Просто поверните его примерно на 1-2–1 полный оборот, вода выльется из-под винта, и клапан должен открыться.Некоторые клапаны имеют как спускной винт, так и рычаг включения / выключения, на этих клапанах я обычно использую спускной винт, так как я обнаружил, что он работает лучше, если клапан работает упорно. Если клапан открывается правильно и полностью при использовании рычага ручного открытия или спускного винта, проблема может быть электрической. Если клапан не открывается полностью при использовании функции ручного открытия, пропустите следующий раздел, посвященный электрическим проблемам.

Основные электрические испытания

Если у вас нет испытательного устройства привода клапана, начните с изготовления самодельного активатора клапана, используя три девятвольтовые батареи.См. Мою страницу с полными инструкциями по изготовлению активатора электромагнитного клапана для полива (это просто и занимает около 2 минут!)

Самодельный привод клапана для тестирования электромагнитных клапанов

Теперь используйте привод для проверки соленоида и проводов:

  • ПРИМЕЧАНИЕ: убедитесь, что вы используете новые, новые батареи в своем приводе! Чтобы открыть клапан, требуется большая сила тока, а изношенные или старые батареи не справятся с этой задачей. Не тратьте время на поиск ложных результатов, вызванных неисправными батареями !!!
  • Примечание № 2: 24 В переменного тока не дает чувствовать себя хорошо, если вы шокируете себя им, особенно если вы мокрые.Не прикасайтесь к оголенным проводам без резиновых перчаток!
  • Отсоедините провода от соленоида клапана. Поднесите провода соленоида клапана к клеммам на активаторе. Клапан должен открыться. Если клапан полностью открывается, значит проблема НЕ в клапане, проблема в проводах, ведущих от контроллера (таймера) к клапану, или, возможно, контроллер сломан. Переходите к следующему шагу. Если клапан не открывается, пропустите остальные пункты электрической диагностики. Проблема с клапаном или соленоидом клапана.
  • Проблемы с контроллером возникают очень редко, гораздо вероятнее, что проблема в обрыве провода. НЕ ПЫТАЙТЕСЬ проверять контроллер, используя провод для создания «искры» короткого замыкания между клеммами! Можешь поджарить свой контроллер! Сначала еще раз прочтите руководство к контроллеру о том, как подключать цепи клапана, и убедитесь, что вы правильно их подключили. Необязательно: вы можете проверить контроллер с помощью мультиметра, если он у вас есть и вы знаете, как им пользоваться. Выход контроллера на клапаны составляет 24 В переменного тока.Большинство современных контроллеров покажут положительный тест на 24 В переменного тока, даже если цепь отключена, вам нужно проверить цепь с нагрузкой. Не паникуйте, если вы не знаете, что это значит, или у вас нет мультиметра. Просто переходите к следующему шагу.
  • Проверить провод очень просто. Если провода от контроллера к клапану отсоединены от клапана, подключите их к соленоиду клапана.
  • Затем отсоедините провода от общей цепи и «выводной» цепи, ведущей к вашему клапану, с клемм контроллера.
  • Подсоедините привод клапана к 2 проводам на конце контроллера, как вы это делали с проводами соленоида. Клапан должен открыться. Если он не открывается или открывается только частично, провода от контроллера к клапану либо повреждены (оборваны или замкнуты), либо вы проверяете не те провода. Вы уверены, что у вас правильная пара проводов для этого клапана? Часто это проблема только что установленной системы! Очень легко перепутать провода, особенно если они не имеют цветной изоляции.Еще одним источником проблемы может быть поврежденная изоляция подземного провода. Если изоляция на проводе была удалена или повреждена в каком-либо месте по длине провода, это может вызвать утечку напряжения. Порезы или частичные порезы в проводе могут вызвать сопротивление току в проводе. Эти проблемы с проводом приводят к тому, что соленоид не получает достаточной мощности для полного открытия клапана.
  • Если клапан полностью открывается, проблема в контроллере. Большинство современных контроллеров не подлежат ремонту пользователем.Если он находится на гарантии, обратитесь к производителю за инструкциями. Они могут попросить вас провести дополнительные тесты. Если контроллер все еще не находится на гарантии, вы можете связаться с профессиональным сервисным центром по ремонту ирригации, чтобы узнать стоимость ремонта. Для большинства недорогих контроллеров домовладельцев дешевле просто заменить контроллер на новый. Если ваш текущий контроллер не является смарт-контроллером, вам следует подумать о его замене. Саморегулирующийся смарт-контроллер сэкономит вам много воды и усилий.

Очистка и ремонт клапана

Если вы проверили контроллер и провода и они в порядке, значит проблема в самом клапане. У вас есть два варианта: снять и заменить клапан или разобрать клапан, чтобы найти проблемы. Какой путь вы выберете, зависит от того, какой из вам будет проще сделать . Обычно я стараюсь очистить клапан, а не заменять его на этом этапе.

Замена клапана: Удаление и замена клапана может оказаться сложной задачей, если клапан полностью установлен.В основном это замена, сделайте снимок старого клапана, прежде чем снимать его, затем снимите его и установите на место новый. Вероятно, вам нужно будет разрезать трубу на выпускной стороне клапана, чтобы вы могли повернуть корпус клапана, чтобы отвинтить его от впускной трубы и вытащить его. Некоторые клапаны устанавливаются настолько близко друг к другу, что нужно разрезать трубу как на входе, так и на выходе, особенно это касается антисифонных клапанов. Как только старый клапан выйдет из строя, вы установите новый в том же месте.Наконец, вам нужно отремонтировать трубу, если вы ее разрезали. Если труба из ПВХ, для ремонта труб делают специальные муфты, облегчающие работу. Не забудьте полностью защитить все соединения проводов от воды!

Примечание: многие антисифонные клапаны установлены неправильно. Даже компании, занимающиеся установкой спринклерных систем, не проявляют должной осторожности, чтобы обеспечить правильную установку, и неправильная установка может быть источником проблем с вашим клапаном. См. Статью «Как правильно установить антисифонный клапан», чтобы помочь вам правильно установить его на этот раз!

Очистка и ремонт клапана: Большинство людей пытаются отремонтировать клапан, а не заменить его.Я действительно думаю, что на этом этапе ремонт зачастую бывает проще. Если вы все же продолжите разборку клапана, обязательно обратите внимание на то, как все детали подходят друг к другу, чтобы вы могли собрать его, когда закончите. Совет: сфотографируйте клапан и то, как детали соединяются вместе, когда вы его разбираете!

  1. Если клапану больше двух лет, вы можете приобрести ремонтный комплект для данной марки и модели клапана (примеры того, что искать, см. Внизу этой страницы).
  2. Перекрыть подачу воды на вентиль.Снимите соленоид, открутив его. Примечание: клапаны каждого производителя немного отличаются, но основные принципы одинаковы. Ваш клапан может отличаться от клапана марки Water-Master, показанного на этих фотографиях.
    Снимите соленоид

    В нижней части соленоида находится подпружиненный плунжер. Сняв соленоид, возьмите его одной рукой и надавите на поршень мизинцем. Плунжер должен пружинить, когда вы его отпускаете, и свободно входить и выходить, не заедая и не заедая при нажатии на него.Если это не так, соленоид неисправен, см. Информацию о гарантии производителя, чтобы узнать, как произвести замену. Если соленоид в порядке, очистите нижнюю часть соленоида чистым полотенцем.

    Проверить плунжер соленоида. Предупреждение: на некоторых моделях поршень может выскочить!

    Затем очистите небольшую область гнезда в крышке клапана, в которую вкручивается соленоид, и убедитесь, что в этой области нет песчинок или кусочков пластика. Используя сжатый воздух (сжатый воздух, используемый для удаления пыли с деталей компьютера, отлично работает, некоторые люди могут выдувать достаточное количество воздуха ртом, используя трубочку для питья…), осторожно продуйте воздухом к портам (крошечным отверстиям) в нижней части гнезда соленоида.Держите выходное отверстие для воздуха на расстоянии нескольких дюймов от портов. Не прижимайте конец воздуховыпускного отверстия к портам! Если вы зажмете на них воздуховыпускное отверстие и направите воздух из баллона или воздушного компрессора в клапан, вы разобьете резиновую диафрагму клапана внутри клапана !!! Вам просто нужно аккуратно выдувать мусор из портов и гнезда. Теперь закрутите соленоид от руки. Не затягивайте его слишком сильно, НЕ используйте гаечный ключ. У него есть уплотнение, поэтому вам не нужно его провернуть, чтобы предотвратить утечку.Если вы слишком сильно затянете соленоид и слишком сильно вставите его внутрь, пластик деформируется, и плунжер заклинит. Теперь, когда соленоид снова включен, не пытайтесь его перемонтировать. Включите воду и проверьте, работает ли клапан вручную. Иногда соленоиды устанавливаются неправильно, и это все, что нужно для устранения проблемы. Если клапан теперь работает, перемонтируйте его, и все готово. Если клапан по-прежнему не работает, переходите к шагу 2.

  3. Снова снимите соленоид. Теперь снимите крышку или колпачок клапана.Крышка или колпачок могут откручиваться, как крышка банки, или удерживаться на месте винтами. Если это крышка банки, вам может понадобиться ленточный ключ, чтобы снять крышку. (Они продают эти крышки банок как «легко снимаемые», но я обнаружил, что некоторые из них на самом деле таковыми не являются.)
    Винты крышки электромагнитного клапана Открутите винты крышки или поверните крышку, чтобы снять крышку с «крышкой банки».

    Резиновая диафрагма находится под крышкой, и между ней и крышкой есть пружина, следите за пружиной, чтобы она не потерялась. Будьте очень осторожны, чтобы грязь не попала в корпус клапана при снятой крышке, накройте ее кусочком кухонной целлофановой пленки или чем-то подобным, чтобы не допустить попадания грязи.

    Снимите крышку, следите, чтобы пружина не выскочила и не потерялась!

  4. После того, как крышка снята, посмотрите на крышку. Есть крошечные отверстия, называемые портами, которые выходят из-под соленоида в нижнюю часть колпачка / крышки. Убедитесь, что ни один из этих портов не заблокирован кусочком промышленного пластика или грязи. Вы можете использовать крошечный кусок проволоки, чтобы очистить их, будьте очень осторожны, чтобы не поцарапать пластик и не увеличить отверстие. Иногда один из портов не просверлен полностью.В этом случае клапан неисправен, см. Информацию о гарантии, чтобы узнать, как заменить клапан. Я знал людей, которые успешно использовали крошечное сверло в руке, чтобы очень тщательно просверлить забитый порт. Если вы будете очень осторожны, это может сработать, НО это может привести к аннулированию гарантии на ваш клапан! У одного парня было 6 клапанов с одним и тем же частично просверленным отверстием, что явно было производственной ошибкой. Он сверлил их вручную, и каждый из них потом работал. Ваш звонок по этому поводу.

    Проверьте маленькие отверстия в крышке электромагнитного клапана на предмет засорения.Форма и расположение портов различаются в зависимости от марки и модели клапана. Портов будет два отдельных.

  5. Крышка или диафрагма также могут иметь встроенный небольшой сетчатый фильтр. Смотри внимательно, они маленькие, и их трудно разглядеть. Это функция, которую можно найти в основном у нескольких более дорогих брендов. В то время, когда я пишу это, большинство клапанов Rainbird имеют крошечный фильтр, встроенный в диафрагму, поэтому, если это клапан Rainbird, обязательно поищите его. Если есть экран, убедитесь, что он не забит.Зубная щетка подходит для очистки экранов.

    Очистите двусторонний белый пластиковый фильтр в клапанах Rainbird с помощью зубной щетки.

  6. Проверьте резиновую диафрагму на предмет трещин, разрывов, разрывов или отверстий. Он должен быть гибким и находиться в очень хорошем состоянии. Если нет, замените его. Ремонтные комплекты со сменными диафрагмами продаются в некоторых хозяйственных магазинах, во всех магазинах ирригации или их можно приобрести в Интернете.
  7. Соберите клапан, когда закончите чистку деталей и проверку на заблокированные порты.Все возвращается в то же место, откуда пришло. Соблюдайте осторожность, чтобы при сборке клапана не попала грязь. Смажьте все уплотнительные кольца стандартным KY Jelly (не для нагрева / стимуляции). Не используйте , а не масляные или силиконовые смазки! KY Jelly имеет водную основу и не разрушает резиновые уплотнения, как продукты на масляной основе.

    Standard KY Jelly, купить в любой аптеке отделения женской гигиены.

  8. Теперь он должен работать правильно.

Сбор дождевой воды для засушливых земель и за ее пределами, Брэд Ланкастер »Система ручного насоса и сифона для серой воды

Система ручного насоса и сифона для серой воды

Это отличная система для получения серой воды из существующей внутренней ванны или душа, которая в настоящее время не имеет слива серой воды или доступа к канализации под полом и расположена у внешней стены.Вы качаете ручной насос несколько раз, срабатывает сифонный эффект, и серая вода стекает в ландшафт (рис. 1). ( Примечание: область, в которую вы направляете серую воду, должна быть ниже точки всасывания ручного насоса, чтобы сифонный эффект работал ).

Эта страница предназначена как дополнение к главе о серых водах в моей книге Сбор дождевой воды для засушливых земель и за их пределами, том 2, 2-е издание. Итак, прочтите, что перед установкой .

Рис.1. Ручной насос и система сифона для серой воды. Слив ванны при купании закупоривается. После купания ручной насос прокачивается около шести раз, пока не сработает сифонный эффект, и хороший поток воды вытечет через трубу и шланг в ландшафт.

Мой сосед Мозес Томпсон установил действительно хорошую систему в доме его и его жены Келли, систему, которая является развитием той, которую я привожу ниже. Значительным улучшением является то, что Мозес использовал более мощный ручной насос большего объема — ручной барабанный насос Dayton, модель 2UY14, рассчитанный на работу с жидкостями при температуре до 140º F (60º C), поэтому горячая серая вода из ванны не проблема. (фиг.2 и 3). (Первый ручной насос, который использовал Моисей, не был рассчитан на горячую воду и вышел из строя.) Большой объем насоса Dayton сливает воду из ванны / душа всего за 5 минут. Насос легко доступен в Интернете по текущей цене (лето 2015 г.) около 80 долларов.
[Примечание: с нами связались люди из Action Pump Co в Иллинойсе по поводу их американской модели Action Pump 5000 Siphon Pump Light Oil-Keroseine-Water Based Chemicals # 5000 с ручным сифонным насосом, который также рассчитан на температуру 140 ° F, в настоящее время около 30 долларов.Это вполне может быть сопоставимой альтернативой Dayton, хотя мы ее не тестировали. Если вы решите опробовать модель Action Pump, мы будем рады услышать, как она работает!]

Рис. 2. Ручной насос Dayton, вид полностью

Рис. 3. Табличка с ручным насосом Dayton

Моисей и Келли просто используют обычную сливную пробку для слива ванны во время купания, а затем сливают воду с помощью насоса.

Моисей мудро избежал изгибов на 90 ° на своем участке трубопровода, вместо этого использовал изгибы 45 ° для улучшения потока.Все было заделано 1-дюймовым ПВХ, а затем срезано с помощью зазубренного фитинга для подключения к обычному садовому шлангу диаметром 5/8 дюйма (15 мм) (рис. 1).

Однако, основываясь на своем опыте использования системы, Моисей решил, что более качественный садовый шланг большего объема (3/4 дюйма (20 мм)) будет лучше, потому что более дешевый шланг меньшего диаметра часто перекручивается. . Вы можете сразу сказать, когда начинаете перекачивать, если шланг перекручен, так как поток прекращается, и вам нужно выйти на улицу и расстегнуть его.

Однако все садовые шланги изгибаются, поэтому, чтобы полностью избежать перегибов, используйте шланг из ПВХ spa-flex. Вы можете получить его диаметром 1 дюйм (25 мм) и любого цвета, который вам нравится. Или, чтобы избежать перегибов, вы можете пропустить садовый шланг или гибкий шланг по внешней стороне стены, и как только вы достигнете уровня земли, переведите шланг в разветвленный слив с жестким пластиковым трубопроводом — просто убедитесь, что конец шланг находится ниже отметки входа насоса, поэтому сифон будет работать. (См. Сбор дождевой воды для засушливых земель и за их пределами, Том 2, 2-е издание , глава 12, для получения дополнительной информации о разветвленных дренажных системах.) Если вы используете только садовый шланг (без трубы), имейте в виду, что чем длиннее шланг, тем дальше вы можете переместить воду, но при поливе растений рядом с источником серой воды вам придется наматывать больше шланга, не позволяя ему перегиб.

За 10 лет использования шланг ни разу не забился. У Моисея очень короткие волосы, а у Келли длинные.

Каждый день Моисей перемещает шланг к другому растению во дворе (он вращается между четырьмя разными зонами) (рис.4), хотя у него также есть возможность оставить шланг на месте на несколько дней при установке нового растение.Регулярно перемещая шланг, серая вода распределяется по нескольким точкам и помогает поддерживать здоровую, аэробную (богатую кислородом) почву и без запаха почвы. Если бы вся серая вода всегда направлялась в одно и то же место, почва могла бы стать насыщенной, анаэробной (недостаток кислорода) и вонючей. Таким образом, это хорошая система для людей, которым нравится взаимодействовать со своими растениями и водной системой. Но если вы в большей степени сторонник, вам может быть лучше направить откачиваемую воду в разветвленную дренажную систему, которая распределяет серую воду на несколько растений без необходимости перемещать какую-либо трубу или шланг.

Рис. 4. Шланг, выходящий из стены ванной комнаты. Шланг ежедневно перемещают на другое растение / зону, чтобы почва оставалась здоровой, аэробной и без запаха. Фото: Моисей Томпсон.

Чтобы сделать систему более удобной и удобной в использовании, Моисей укоротил нижнюю трубку рядом с впускным отверстием, чтобы насос ударял по воде плунжером всего за один или два насоса (см. Рис. 5). Как только это происходит, он откачивает еще примерно шесть раз, и хороший поток воды выкачивает сам по себе. Перед переоборудованием требовалось больше прокачки.

После того, как Моисей укоротил нижнюю трубку насоса, вырезав часть ее длины, он использовал виниловую трубку в качестве муфты для повторного соединения укороченной трубки со входом, поскольку вал не соответствует стандартному размеру трубы из ПВХ (рис. 5). Винил немного эластичный, поэтому он смог надеть его на оба конца для хорошего уплотнения. Если необходимо более плотное уплотнение, вокруг виниловой трубки можно использовать хомуты из нержавеющей стали.

Рис. 5. Виниловая трубка, используемая в качестве муфты для повторного соединения укороченной нижней трубки насоса с входным отверстием.

Выпускной патрубок насоса (который уходит в сторону, рядом с ручкой) тоже нестандартного размера, поэтому там можно использовать виниловые трубки для перехода на ПВХ-трубу. Но вместо этого Моисей использовал скользящую муфту из ПВХ размером 1 дюйм на 1 дюйм (25 мм на 25 мм) с выходом насоса, вклеенным внутри короткого участка трубы из ПВХ диаметром 1 дюйм (25 мм). . Он не подходил идеально, поэтому он нанес несколько дополнительных слоев ПВХ-цемента. Хотя одним из преимуществ подключения к выпускному отверстию насоса с помощью жесткой трубы, прикрепленной к стене, будет то, что эта труба поможет удерживать насос на месте более устойчиво.

Когда Моисея попросили подвести итоги 10 лет использования этой системы, он сообщил: «Она работала так хорошо, что мы никогда не устанавливали разветвленную дренажную систему с трехходовым клапаном в подполье под полом ванной комнаты, что было моим первоначальным намерением. Ручной насос был задуман как временное решение, и он просто застрял ».

А что касается того, рекомендовать ли он его другим, он ответил: «Я бы порекомендовал его тем, у кого есть небольшой опыт в строительстве / слесарном деле, тем, кто любит возиться методом проб и ошибок.Это определенно индивидуальная сборка для конкретного сайта, а не готовый комплект «.

Другая версия внутреннего сифона с ручным насосом для отвода сточных вод
— это из первого издания «Сбор дождевой воды для засушливых земель и за его пределами, Том 2»

Это (наряду с примером Моисея выше) моя любимая система для получения доступа серой воды из существующей внутренней ванны или душа, расположенной у внешней стены.Это немного сложнее, чем слив серой воды с сифонной трубкой, но гораздо удобнее, потому что насос расположен внутри ванной комнаты, где находятся вы и серая вода (рис. 6A, B). Вы качаете ручной насос несколько раз, срабатывает сифонный эффект, и вся вода из пятиминутного душа может быть слита в ландшафт примерно за десять минут. Он был спроектирован Кристианом Найсом и Джеем Джонсоном из Ecohood на Пирсон-стрит в Фениксе, штат Аризона.

Рисунок 6A. Ручной насос откачивает серую воду из ванны через жесткую водозаборную трубу к насосу, а затем через отверстие во внешней стене ванной комнаты, отводя серую воду в мульчированные бассейны с растительностью, расположенные на открытом воздухе.Тип резинового дренажного экрана, который имеет углубленную чашку для улавливания волос, но позволяет воде проходить сквозь него, адаптирован для использования в качестве точки всасывания для трубы насоса путем герметизации отверстий в сетке белым силиконовым герметиком (см. Рис. 7). Адаптированная дренажная сетка предотвращает слив воды из ванны и составляет самую низкую точку в ванне. Наконечник всасывающей трубы насоса установлен в этой нижней точке для всасывания воды из бака.

Рисунок 6B. Вертикальная труба перекачивает серую воду, откачиваемую из ванны (примечание: чтобы сифонный эффект работал, гофрированная выпускная труба ручного насоса должна проходить через стену, а затем вниз по внешней пластиковой трубе до выхода ниже уровня дна ванны).Горизонтальная труба, огибающая угол дома, отводит серую воду самотеком от трехходового клапана раковины в ванной (см. Рис. 12.9 в Сборнике дождевой воды для засушливых земель и за его пределами, Том 2, 2-е издание), затем 1,5-дюймовую (40- мм) -диаметр трубы из АБС-пластика направляет эту серую воду в мульчированные бассейны через разветвленную дренажную систему (рис. 6B). Пока система находится в стадии строительства, горизонтальная труба для серой воды опирается на кирпичи для подготовки к прикреплению трубы к стене с помощью кронштейнов.Края бассейнов будут укреплены камнем, а бассейны будут засажены.

Материалы
Чтобы подготовиться к строительству внутреннего сифона с ручным насосом для слива сточных вод, сначала приобретите ручной сифонный насос, совместимый с горячей водой и предназначенный для подсоединения — и слива — 55-галлонного (208 литр) барабан. Эти насосы можно приобрести в Grainger (www.grainger.com) и в других интернет-магазинах.

Кроме того, возьмите около 30 см плетеной виниловой трубки.Внутренний диаметр виниловой трубки должен быть таким же, как внешний диаметр жесткой трубки насоса (обычно один дюйм или 25 мм).

Также получите резиновую дренажную сетку с углубленным колпачком, белый силиконовый герметик, водосточную трубу из жесткого АБС-пластика диаметром 1,5 дюйма (40 мм), длину около 30 см трубы из ПВХ сортамента 20 с внутренним диаметром 1 3/16 дюйма (30 мм), два рым-болта длиной 6 дюймов (150 мм) и диаметром 3/8 дюйма (10 мм), коленчатая гайка, шестигранная гайка и стопорная шайба для навинчивания на каждый рым-болт и стальную пластину шириной 2 дюйма (5 см) (см. указания по установке, чтобы определить ее длину).Все эти материалы доступны в строительном магазине (за исключением, возможно, стальной пластины, которую можно приобрести в металлических магазинах), и более подробно описаны ниже.

Установка
Начните с установки ручного насоса вертикально внутри ванны или душа на внутренней стороне внешней стены. Поднимите насос на высоту, где дно жесткого пластикового всасывающего трубопровода может достигать дна бака на уровне слива. Обрежьте жесткую пластиковую водозаборную трубу примерно у верхнего края ванны.Затем прикрепите отрезок плетеной виниловой трубки длиной около 6 дюймов (15 см) к двум обрезанным краям, чтобы создать гибкий изгиб в жесткой впускной трубе. Это позволит вам разместить входное отверстие трубы прямо на сливе ванны — в самой нижней точке ванны.

Приобретите резиновую дренажную сетку с углубленной чашкой, предназначенной для улавливания волос, но позволяющей воде проходить сквозь нее. Адаптируйте эту дренажную сетку для использования в качестве точки всасывания для трубы насоса, закрыв отверстия в сетке белым силиконовым герметиком (рис.7). Гладко и равномерно смажьте конопатку пальцем с обеих сторон отверстий экрана. Теперь, когда адаптированная сливная сетка помещается на слив ванны, она предотвращает слив воды из ванны и создает небольшое низкое углубление — самую низкую точку в ванне. Наконечник всасывающей трубы насоса установлен в этой нижней точке для всасывания максимального количества воды из бака. Если вы хотите направить воду из ванны в канализацию или септик, а не в ландшафт, просто поднимите сливной экран и дайте воде стечь в канализацию.

Рис. 7. Неадаптированная резиновая дренажная сетка (слева) и адаптированная резиновая дренажная сетка (справа). Отверстия адаптированной резиновой дренажной сетки закрыты белым силиконовым герметиком для улавливания воды в ванне. Впускной патрубок насоса помещается в чашу сита, чтобы откачивать максимальное количество собранной воды.

Опять же, удерживайте ручной насос вертикально на желаемой высоте напротив внутренней стороны внешней стены. Отметьте на стене место на уровне выпускной трубки ручного насоса для отверстия, которое позже будет просверлено в стене.Вы направите гофрированную выпускную трубку ручного насоса через это отверстие для слива серой воды наружу. Просверлите отверстие во внутренней стене через внешнюю, используя керамическую кольцевую пилу диаметром 1 3/8 дюйма (35 мм). Вставьте в это отверстие отрезок ПВХ-трубы сортамента 20 с внутренним диаметром 1 3/16 дюйма (30 мм), который будет служить защитной гильзой для гофрированной выпускной трубы насоса меньшего диаметра. Длина рукава из ПВХ должна быть чуть больше, чем длина отверстия в стене.

Теперь подготовьтесь к прикреплению сифонного насоса к стене с помощью двух рым-болтов из оцинкованной стали диаметром 3/8 дюйма (10 мм). Жесткая всасывающая труба ручного насоса будет вставлена ​​через проушины рым-болтов, поэтому убедитесь, что отверстия для проушин достаточно большие, не менее 1 дюйма (25 мм) в диаметре, чтобы вместить всасывающую трубу. Обычно рым-болты должны быть не менее 6 дюймов (152 мм) в длину, в зависимости от толщины вашей стены, ширины насоса и / или толщины края ванны, поскольку вы хотите, чтобы всасывающая труба ручного насоса опускалась. внутри ванны.

Прижмите насос к стене так, чтобы его выпускная труба была вставлена ​​через отверстие с муфтой во внешней стене, а его всасывающая труба была правильно расположена в углублении, создаваемом модифицированной дренажной сеткой ванны. Определите правильные места для двух рым-болтов, сначала поместив самый высокий рым-болт прямо под ручным насосом, чтобы основание ручного насоса опиралось на рым-болт. Нижний болт с проушиной следует разместить на несколько дюймов выше верхнего края ванны, чтобы максимально увеличить расстояние между двумя болтами с проушиной, через которые продета впускная труба.Используйте уровень, чтобы убедиться, что всасывающая труба расположена вертикально, и отметьте места для отверстий под рым-болты на стене. Вам нужно будет просверлить отверстия диаметром около одного дюйма (25 мм), через которые вы можете вставить стопорные гайки, накрученные на резьбовые концы рым-болтов. Но прежде чем я буду описывать коленчатые гайки дальше, мне нужно описать стальную пластину.

Диаметр отверстий для гаек будет значительно больше диаметра болтов с проушинами, поэтому вам понадобится одна пластина из нержавеющей стали или гладкая стальная пластина (загрунтованная и окрашенная для предотвращения ржавчины), чтобы закрыть два отверстия для гаек. и пространство между ними.Это также значительно усиливает общую установку. Не используйте оцинкованные крылья диаметром 2 дюйма (50 мм) для закрытия отверстий в стене вместо стальной пластины, так как рым-болты будут слишком сильно сгибаться и двигаться. Стальная пластина должна быть не менее 2 дюймов (50 мм) в ширину с двумя отверстиями под рым-болты 3/8 дюйма (10 мм), просверленными там, где они вам нужны. Если вы используете нержавеющую сталь, обратитесь в местный магазин металла, чтобы они разрезали и просверлили пластину по вашим размерам. Вы можете изготовить их самостоятельно, если используете простую сталь.

После того, как стальная пластина будет вырезана и просверлены отверстия под рым-болты, прикрепите ее к стене. Наверните шестигранную гайку, а затем стопорную шайбу на каждый рым-болт. Затем проденьте каждый рым-болт в стальную пластину. Затем навинтите стопорную гайку на конец каждого рым-болта. Теперь вы готовы сложить фиксаторы и продеть их через два отверстия в стене. Они откроются один раз через отверстие, поэтому, когда вы затягиваете шестигранные гайки на стене и стальной пластине со стороны ванны, вы сжимаете все до плотной и надежной посадки.Шов вокруг стальной пластины и отверстия под рым-болты можно заделать, чтобы вода не попала в стену, если это необходимо. Прикрепите насос к стене, пропустив всасывающую трубу через рым-болты так, чтобы насос опирался на самый верхний рым-болт в вертикальном положении на стене.

Снаружи стены установите водосточную трубу из жесткого АБС-пластика диаметром 1,5 дюйма (40 мм) для направления откачиваемой воды в бассейны с мульчированием и растительностью. Схема с разветвленным стоком хорошо подходит для распределения воды по разным посадкам.Гофрированная выпускная трубка насоса должна проходить через дренажную трубу из АБС-пластика и доходить до отметки ниже того места, где забор начинается внутри птичника, иначе сифонный эффект не будет работать. Труба из АБС-пластика защищает гораздо менее прочную гофрированную трубу от элементов и обеспечивает направление серой воды туда, куда вы хотите, без того, чтобы ветер, люди или животные случайно перенаправили гофрированную трубу.

Рис. 8. Виниловая трубка, плотно завязанная на жесткой впускной трубе сифонного насоса, для предотвращения утечки воздуха

Поиск и устранение неисправностей

Иногда эффект сифона может прекратиться после того, как вы его запустили, и для его возобновления требуется дополнительная ручная накачка.Если это произойдет, вероятно, есть одна или две причины и решения:

  1. Имеется утечка воздуха в месте соприкосновения виниловой трубки с жесткой впускной трубой, которая усугубляется сопротивлением от обрезанных краев жесткой трубы. Способ устранения: для уменьшения сопротивления зашлифуйте или наждачной бумагой внутренние концы обеих секций жесткой трубы, где они соединяются с виниловой трубкой, образуя тонкостенный конус. Чтобы закрыть утечку воздуха, привяжите виниловую трубку к жесткой трубе с помощью молнии (рис. 8). Также может помочь уплотнение шва.
  2. В воде возникает водоворот, позволяющий воздуху попадать во всасывающую трубу.Способ устранения: надрежьте впускной конец трубы под углом, чтобы получить более плоский и более тесный контакт со сливным экраном. Затем попробуйте различные микронастройки размещения всасывающей трубы внутри сливного фильтра, пока вы откачиваете воду. Держите трубу там, где вероятность возникновения завихрения меньше.

Для получения дополнительной информации см. Главу 12 Сборника дождевой воды для засушливых земель и за их пределами, Том 2, 2-е издание

Что такое вентилируемый винт и зачем он вам нужен?

Что такое винты с вентиляцией?
Винты с вентиляцией также известны как вакуумные винты, вентиляционные винты или полые винты.Винт с вентилируемым отверстием имеет полый сердечник (в нем просверлено отверстие) и специально разработан для выпуска газов, загрязнений и давления через крепеж. Винты с вентиляцией широко используются в вакуумных системах и обеспечивают более быструю и эффективную откачку в системах высокого, сверхвысокого и сверхвысокого давления. Эти компоненты позволяют быстро удалить захваченные карманы воздуха и поверхностных загрязнений из отверстий с глухой резьбой.

Что такое виртуальные утечки?
Виртуальная утечка — это захваченный объем газа в вакуумной камере — в данном конкретном случае, захваченный у основания или ниже конца отверстия с глухой резьбой.Любой крепеж, используемый внутри вакуумной системы, может привести к образованию пустот между удерживаемыми частями, резьбой и буртиком винтов, а также неполностью заполненных отверстий.

Часто эти пустоты частично закрываются застежкой, но если запломбировать, уплотнения со временем сломаются. Виртуальные утечки относятся к утечкам, которые невозможно обнаружить во время каких-либо действий или испытаний, проводимых за пределами вакуумной камеры. Различия в скорости откачки для разных газов могут привести к появлению нежелательных примесей. Конкретные задействованные области описаны в таблице ниже.

Таблица: Пустоты, возникающие при перекачивании остаточных объемов с деталями крепежа и соответствующими решениями, необходимыми для хорошей производительности.

Зачем нужен винт с вентиляцией? Винты с вентиляцией
специально разработаны для устранения проблем с отверстиями с глухой резьбой в вакуумных системах. Отверстия с глухой резьбой по определению оставляют небольшую пустоту под застежкой. Эта пустота, созданная во время сборки в атмосфере, приводит к тому, что воздух, твердые частицы и другие потенциальные формы загрязняющих веществ остаются на месте.Во время процесса откачки этот объем воздуха станет значительным по мере падения относительного давления в камере. Со временем этот захваченный объем воздуха в конечном итоге будет подниматься вокруг нитей, вызывая «виртуальную утечку».

UC Components, Inc. производит широкий ассортимент вентилируемых винтов и шайб. Наши продукты обеспечивают чистый, свободный путь для захваченного воздуха и поверхностных загрязняющих веществ (например, воды), которые должны быть откачаны из отверстий с глухой резьбой. Это обеспечивает более быструю и эффективную откачку систем HV, UHV и EUV, устраняет виртуальные утечки и потенциальные загрязнения, обнаруженные в этих пустотах.Установка вентилируемых винтов UC RediVac® способствует увеличению пропускной способности системы и увеличению урожайности.

Установка вентилируемого винта — простой процесс, не требующий специальных инструментов или уловок. Он устанавливается так же, как и стандартный невентилируемый винт, и наиболее эффективен при использовании вместе с одной из наших вентилируемых плоских шайб.

Посмотрите наш краткий обзорный видеоролик, чтобы узнать больше о вентилируемых винтах:

UC Components, Inc. является мировым лидером в производстве оборудования для высокого вакуума с 1974 года.Семейство продуктов RediVac® от UC Components, Inc. включает в себя центральные винты и винты с отверстиями, а также набор отделок, соответствующих вакууму, для уменьшения коррозии и предотвращения заедания. Вентилируемые винты — лучший выбор для высокопроизводительных производственных процессов в вакууме. Наши вентилируемые винты доступны в различных дюймовых и метрических размерах и с множеством специальных покрытий для предотвращения истирания.

Запросите предложение или свяжитесь с UC Components, Inc., чтобы узнать больше.

Биомеханическое влияние конфигурации типа отверстия под винт на фиксацию блокирующей пластины при переломе проксимального отдела плечевой кости с имитацией разрыва: анализ методом конечных элементов


Фон:

Фиксация блокирующей пластиной при переломах проксимального отдела плечевой кости является широко используемым устройством.В последнее время постоянно сообщалось о поломках пластин, поскольку все имплантаты имеют набор отверстий, позволяющих устанавливать как фиксирующие, так и неблокирующие винты (так называемые комбинированные пластины). В коммерчески выпускаемых проксимальных пластинах плечевой кости по-прежнему существуют два типа отверстий под винты, включая конфигурации «блокирующее и динамическое отверстие с разделением» и «только блокирующее отверстие». Важно понимать биомеханический эффект различных типов отверстий для винтов на распределение напряжения в костной пластине.


Методы:

Для проведения вычислительного исследования использовался метод конечных элементов.Были реконструированы три модели проксимальных пластин плечевой кости с различными конфигурациями отверстий для винтов в зависимости от идентичного коммерческого имплантата. Трехмерная модель плечевой кости была создана с использованием процесса пороговой обработки на основе значений шкалы серого при КТ-сканировании неповрежденной плечевой кости. Была выполнена «виртуальная» субкапитальная остеотомия. Моделирование проводилось при возрастающей осевой нагрузке. Для сравнения были рассчитаны напряжения фон Мизеса вокруг отверстий под винты вала пластины, жесткость конструкции и направленное смещение в зазоре трещины.


Полученные результаты:

Среднее значение пиковых напряжений по Мизесу вокруг отверстий под винты в стержне пластины было самым высоким для конструкции с комбинированными отверстиями, тогда как оно было наименьшим для конструкции с блокировкой и динамическим разделением отверстий. Жесткость конструкции пластина-кость была на 15% выше в конструкции только блокирующего винта (132,6 Н / мм) по сравнению с конструкцией комбинированной конструкции (115,0 Н / мм), и она была на 4% выше, чем конструкция комбинированной конструкции для фиксации и фиксации. динамическая конструкция с разделенными отверстиями (119.5Н / мм). Смещение внутри зазора трещины было наибольшим в конструкции с комбинированным отверстием, тогда как оно было наименьшим для конструкции только с блокирующим отверстием.


Выводы:

Расчетные результаты дают возможное объяснение поломок комбинированных пластин, обнаруженных в клинических отчетах. Конструкция с блокировкой и разделением динамических отверстий может быть лучшей конфигурацией для снижения риска разрушения пластины.


Ключевые слова:

Трещина в кости; Комби-отверстие; Метод конечных элементов; Поломка плиты; Концентрация стресса.

Подъем воды с помощью винта Архимеда

Ключевые понятия
Физика
Жидкости
Геометрия
Инженерное дело

Введение
Можете ли вы придумать способ заставить воду течь в гору без использования электричества? Древние греки открыли, как это сделать! Они разработали устройство, называемое винтом Архимеда, для подъема воды из одного места в другое.Этот инструмент настолько полезен, что до сих пор широко используется. В этом упражнении вы построите свой собственный винт Архимеда с ручным приводом из простых материалов.

Фон
Архимед Сиракузский родился в III веке до нашей эры. Он любил решать задачи и был одним из важнейших изобретателей своего времени. Царь попросил Архимеда построить самый большой из возможных кораблей. Этот корабль оказался неплотным, и Архимеду пришлось изобрести устройство для удаления с него воды.Поэтому он разработал то, что мы теперь называем винтом Архимеда. Это было очень эффективно, потому что избавлялось от воды и требовалось только одного человека, чтобы управлять им. Вскоре винт Архимеда также использовался для транспортировки воды из низин к оросительным канавам. Дизайн настолько эффективен, что используется до сих пор. Например, он используется для подъема сточных вод на водоочистных сооружениях и даже для подъема воды в некоторых аттракционах. Это инструмент, который никогда не выходил из моды.

Винт Архимеда представляет собой разновидность поршневого насоса.Насос прямого вытеснения улавливает жидкость из источника, а затем заставляет жидкость перемещаться к месту нагнетания. Винт Архимеда состоит из полого цилиндра и спиральной части (спираль может быть внутри, но здесь вы поместите ее снаружи цилиндра). Один конец помещается в расположенный ниже источник жидкости, а другой конец наклоняется вверх в более высокую зону разгрузки. Все, что вам нужно сделать, чтобы переместить воду, — это повернуть винт. По мере движения винта он набирает небольшое количество воды в первый карман. При следующем повороте винта первый карман с водой перемещается во второй карман, а новая мерная ложка воды поступает в первый карман.Это движение продолжается, и в конце концов из другого конца выходит первая лопатка воды.

Есть много факторов, которые определяют, насколько хорошо будет работать винт Архимеда, например, длина, его угол, радиус и другие. В этом проекте вы создадите и продемонстрируете свой собственный винт Архимеда. При желании вы даже можете попробовать изменить конструкцию шнека, чтобы узнать, как заставить его поднимать воду быстрее!

Материалы

  • Труба из ПВХ (не менее 1 дюйма в диаметре и не менее 1 фута в длину)
  • Прозрачная виниловая трубка (диаметром не менее 1/4 дюйма и длиной не менее 2 футов; эти материалы можно найти во многих строительных магазинах)
  • Клейкая лента
  • Ножницы
  • Две емкости для воды
  • Два предмета для подъема одного из контейнеров, например небольшие ящики или дополнительные контейнеры
  • Рабочее место, устойчивое к разливам
  • Помощник для взрослых
  • Тканевое полотенце для удаления разливов (по желанию)
  • Пищевой краситель (по желанию)
  • Трубы ПВХ разных диаметров и длины (опция)
  • Различные диаметры виниловых трубок (опция)

Подготовка

  • Прикрепите один конец виниловой трубки к одному концу трубы из ПВХ с помощью изоленты.Убедитесь, что отверстие для трубки открыто (и не заблокировано лентой).
  • Плотно оберните трубку вокруг трубы по спирали.
  • Прикрепите трубку к другому концу трубки с помощью изоленты, снова соблюдая осторожность, чтобы не заблокировать отверстие трубки.
  • Попросите взрослого отрезать ножницами лишние трубки.
  • При необходимости используйте дополнительные куски изоленты, чтобы равномерно распределить трубки по длине трубы.

Порядок действий

  • Наполните одну из ваших емкостей водой.При желании вы можете добавить пищевой краситель, чтобы воду было легче увидеть, когда она находится в трубке.
  • Поднимите второй (пустой) контейнер так, чтобы он был выше первого контейнера.
  • Поместите один конец винта Архимеда в нижнюю емкость с водой, а другой конец выровняйте над верхней емкостью.
  • Поверните винт так, чтобы нижний конец трубки «зачерпывал» воду при каждом обороте. Он должен уходить под воду, а затем возвращаться над поверхностью с каждым оборотом и не оставаться полностью погруженным все время.Если вы не видите, что ваша трубка начинает наполняться водой после нескольких оборотов, возможно, вы вращаете винт в неправильном направлении. Что вы видите, когда смотрите на винт сбоку? Как вода распределяется в трубке?
  • Продолжайте вращать винт и наблюдайте, как вода поднимается в верхнюю емкость!
  • Попробуйте разные способы использования винта Архимеда. Насколько высоко вы можете поднять воду? Поднимите верхний контейнер и наклоните винт вверх под более крутым углом. Достигли ли вы точки, когда вода начинает стекать обратно по трубке, а не вверх?
  • Дополнительно: Попробуйте разные конструкции винта Архимеда. Что произойдет, если вы измените шаг спирали трубки, сделав отдельные витки ближе друг к другу или дальше друг от друга? Что делать, если вы измените диаметр трубы из ПВХ или трубки?

Наблюдения и результаты
Как винту Архимеда удается перемещать воду в гору? Когда вы сгибаете трубку в форме спирали, она образует отдельные карманы, в которых может скапливаться вода, поскольку трубка загибается вверх с обеих сторон.

admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
