Современные производители предлагают множество видов запорной арматуры. Продукция различается назначением, принципом действия, габаритами. Она используется при организации нефтепроводов, водоподающих и водоотводящих сетей.

В статье мы расскажем о видах запорной арматуры, ее назначении и конструкции. Сведения пригодятся домашним мастерам, начинающим проектировщикам и монтажникам. Читатели узнают, что относится к запорной арматуре, научатся подбирать подходящие изделия.

Материал содержит информацию о запорных, регулирующих и предохраняющих механизмах. В статье представлена классификация устройств, присутствуют рекомендации по их приемке и эксплуатации.

Задвижки

Распространенный тип запорной арматуры. Задвижки удобны в использовании, имеют простую конструкцию. Регулируют интенсивность рабочего потока, осуществляют полное перекрытие магистрали.

В состав устройства входят:

• корпус;
• шток;
• маховик;
• диск;
• уплотнители;
• крепежные элементы.

Конструктивное исполнение позволяет устанавливать устройство в отапливаемых и неотапливаемых помещениях. Запорный модуль крепится посредством фланцев, герметичность соединений проверяется визуально.

Достоинства изделия:

• малое гидравлическое сопротивление;
• умеренные габариты;
• незначительные расходы на обслуживание.

Регулировка задвижки происходит вращательными движениями, что исключает быстрое изменение пропускной способности.

Вентили

Запорная арматура, вид и назначение которой схожи с параметрами задвижки. Основное отличие — использование золотника вместо поворотного диска.

Арматура состоит из следующих компонентов:

• корпус;
• шток;
• золотник;
• маховик;
• уплотнительные элементы;
• соединительные болты.

Вентили имеют ручной или электрический привод. С их помощью прокладываются магистрали, транспортирующие бытовые и технические жидкости. При подборе устройств учитывается тип носителя, диаметр трубопровода, специфика внешнего воздействия.

Клапаны

Использование обратных клапанов исключает движение рабочего потока в неправильном направлении. Трубопроводная арматура данного вида защищает насосное, фильтрационное и учетное оборудование. Она обеспечивает корректную эксплуатацию емкостей, минимизирует потерю рабочего носителя в случае протечки.

Достоинства трубопроводных клапанов:

• возможность эксплуатации при высоком давлении;
• простое техническое обслуживание;
• предотвращение обратного хода газов и жидких сред;
• умеренные габариты;
• быстрый и простой монтаж;
• вариативность исполнения.

Продукцию можно отнести к предохранительным элементам. Она является неотъемлемой частью промышленных и хозяйственных трубопроводов.

Затворы

Ключевое назначение затвора — полное перекрытие магистрали. В состав изделия входят:

• поворотная рукоять с фиксатором;
• литой металлический корпус;
• диск;
• шток;
• уплотнители.

Особенности монтажа затвора зависят от типа. Устройство устанавливается силами одного-двух мастеров, в применении сложного инструмента нет необходимости.

Преимущества оборудования:

• простота конструкции;
• наличие компактных моделей, предназначенных для бытового использования;
• возможность установки на неэлектрифицированных участках;
• умеренная масса.

Продукция для ответственных объектов выбирается согласно проектной документации.

Условные обозначения запорной арматуры

Для схематического отображения изделий запорной арматуры используются специальные фигуры. Как правило, они состоят из треугольников, находящихся в различных положениях.

Свои обозначения имеют:

• клапаны проходные и угловые;
• краны и вентили;
• предохранители;
• задвижки;
• затворы;
• пожарные и поливочные гидранты;
• устройства с возможностью двойной регулировки;
• смесители;
• водомеры.

Обозначения регламентированы действующими стандартами, используются при построении общих и профильных схем.

Требования к запорной арматуре

Запорные механизмы для технических магистралей должны отвечать следующим требованиям.

• Структурная целостность. Недопустимо наличие механических повреждений. Это касается корпуса, соединительных и управляющих элементов арматуры. Использование дефектных изделий снизит эффективность сети, не позволит контролировать поток.
• Герметичность. Продукция должна комплектоваться качественными уплотнителями. Наличие протечек и запотеваний говорит о проблемах с прокладками либо некорректном формировании соединения.
• Плавность регулировки. Наличие заклиниваний и заеданий свидетельствует о поломке рабочих механизмов. Исправная арматура обеспечивает плавный ход подвижных элементов.
• Комплектность. Сертифицированный товар дополняется сопроводительными документами. Они запрашиваются при приемке, подтверждают соответствие продукции отраслевым нормативам.

Запорная арматура проверяется перед монтажом. Наличие явных и скрытых дефектов — повод отказаться от использования продукции.

Типы запорно-регулирующей арматуры

Регулирующее оборудование для трубопроводов различается назначением и спецификой эксплуатации. Выделяют шесть групп устройств.

1. Промышленные. Решения для производственных предприятий. Оборудование обладает значительной прочностью, выпускается большими партиями.
2. Для особо опасных районов. Усиленные устройства, оснащенные подогревом, ударостойкими корпусами, особыми уплотнителями. Продукция работает на химических и взрывоопасных предприятиях, используется в условиях Крайнего Севера и горных районах.
3. Профильные. Узконаправленное оборудование, востребованное в малых количествах. Изделия задействуются на атомных электростанциях, в лабораторных и экспериментальных цехах. К качеству этой продукции предъявляются особые требования.
4. Заказные. Нетиповые товары, которые изготавливаются в ограниченном количестве. Арматура производится по индивидуальным чертежам и уникальным технологическим картам. Заказные изделия различаются конструкцией, эргономикой, функционалом.
5. Садовые. Продукция для хозяйственных нужд. С ее помощью подключаются поливочные линии, разбрызгиватели, накопительные емкости. Изделия имеют малые габариты, работают в сетях с небольшим давлением.
6. Сантехнические. Арматура, применяемая в коммунальных магистралях. Она востребована при подключении многоквартирных домов, инфраструктурных объектов, муниципальных зданий.

При реализации проекта может использоваться арматура различных типов. Оборудование подбирается посредством расчетов.

Арматура для трубопроводов делится на несколько классов.

1. Запорная. Устройства, открывающие и блокирующие канал. Наиболее простой тип изделий.
2. Регулирующая. Оборудование, корректирующее интенсивность потока путем частичного перекрытия линии. Точность регулировки зависит от модели.
3. Распределительно-смесительная. Решения, распределяющие и комбинирующие потоки. Они востребованы при работе с реагентами, задействуются на производстве.
4. Предохранительная. Установки, предотвращающие перепады давления, прорыв магистрали, обратный ток жидкости. Продукция требует минимальной калибровки, имеет широкую область применения.
5. Защитная. Арматура, нивелирующая последствия аварий. Ее наличие исключает повреждение насосов, фильтров, учетных модулей.
6. Фазоразделительная. Решения, которые разграничивают рабочую среду на несколько фаз, например жидкую и газообразную.

Грамотная комбинация арматуры позволит реализовать сложные технологические решения, обеспечит бесперебойное функционирование сети.

Где выгоднее купить запорную арматуру

«ЭкоМонтаж» предлагает запорную арматуру в различных исполнениях. В продаже решения для частного и производственного использования. Представлено оборудование для нефтепроводов, тепловых сетей, водоотводящих линий.

Ключевые преимущества сотрудничества с компанией «ЭкоМонтаж» для клиентов.

• Высокое качество товара. В продаже только сертифицированное оборудование. Продукция поставляется в заводской упаковке, сопровождается паспортами качества и сертификатами соответствия. Изделия проходят заводские испытания, о чем имеется соответствующая отметка в документах.
• Оперативная доставка. Товар отправляется в любую точку России. Предприятие сотрудничает с транспортными компаниями, предлагает льготные условия для оптовых клиентов (сниженная стоимость, выгодные схемы сотрудничества). Возможен самовывоз оплаченной продукции со склада.
• Масса сопутствующих продуктов. Наряду с запорной арматурой реализуются сварочные аппараты, полимерные трубы, пожарные гидранты и пр. Ассортимент изделий периодически расширяется.

Приобрести оборудование помогут менеджеры компании. Они расскажут об особенностях сотрудничества и порекомендуют решения, соответствующие требованиям клиента. Заказы принимаются по телефону, посредством e-mail либо формы обратной связи.

Запорная арматура от производителя. Доставка по России и СНГ

Запорная арматура

Запорная арматура – трубопроводный элемент, в задачу которого входит регулирование и перекрытие движения рабочей среды. Изделия, изготовленные из высококачественной стали, нашли широкое применение на предприятиях нефтегазовой промышленности и подбираются в зависимости от того, что транспортируется по трубопроводу: пар, газ или жидкость. То есть тот или иной вид запорной арматуры походит для оснащения определённой трубопроводной системы.

Запорная арматура: сфера использования

Трубопроводная арматура востребована для монтажа:

• Коммуникаций, транспортирующих пар либо воду;




• Сетей, предназначенных для перемещения агрессивных сред на предприятиях химической и нефтегазовой промышленности. В этом случае используется запорная арматура с высокой коррозионной стойкостью;




• Трубопроводов, по которым перемещаются газообразные, легковоспламеняющиеся и другие опасные вещества.

Какая бывает запорная арматура

В зависимости от конструктивных особенностей, в данную группу трубопроводных комплектующих входят:

• Краны – особенно широкое применение получили шаровые модели, в которых в качестве запорного элемента служит шар. Данная запорная арматура может крепиться посредством фланцевой и сварочной технологии. Краны могут управляться вручную, посредством электро- или пневмопривода. Выпускаются модели для наземного и подземного монтажа, а также для для использования в регионах с умеренных и холодным климатом.




• Предохранительные клапаны – широко используются для оснащения трубопроводов, транспортирующих рабочую среду под давлением. В задачу этой запорной арматуры входит обеспечить защиту трубопровода от разрушения в результате увеличения давления.




• Задвижки – выпускаются клиновые и шиберные разновидности, где роль запорного элемента выполняет клин и шибер (пластина) соответственно. Эта запорная арматура рекомендована для полного перекрытия движущегося потока, поскольку при частичном перекрытии появляются вибрации, на фоне которых происходит её постепенное разрушение.

Как видим, выбор того или иного варианта трубопроводной арматуры обусловлен разными условиями эксплуатации и назначением коммуникационной сети.

Компания «СтройНефтеГаз» предлагает качественную запорную арматуру для оснащения стальных трубопроводов нефтегазовой промышленности.

Каталог запорной арматуры:

— краны шаровые

— задвижки стальные

— клапаны предохранительные

Запорная арматура

для водо-, газо- и теплоснабжения

ОПИСАНИЕ ПРОДУКЦИИ

•  Краны шаровые АДЛ (общая информация)

• Вставки гибкие фланцевые FC10 EPDM (компенсатор антивибрационный фланцевый) (паспорт, спецификация)

• Задвижки с обрезиненным клином Гранар (паспорт, общая информация)

• Задвижки с обрезиненным клином Гранар серия KR11, DN 40-800, PN 1,0/1,6 МПа (паспорт, спецификация)

• Задвижки чугунные пожарные Гранар KR14 с обрезиненным клином, DN 50-600, PN10, PN16 (паспорт, спецификация)

• Задвижки с обрезиненным клином Гранар серии KR20, DN 50–300, PN 1,6 МПа (паспорт, спецификация)

• Затворы Гранвэл ЗПВС, DN 32-1200, PN 10-16 (паспорт, спецификация)

• Затворы односторонние шиберные (ножевые) Orbinox, тип EX DN 50–1200, PN 1,0 МПа (паспорт, спецификация)

• Клапаны обратные Гранлок серии CV-16 (паспорт, спецификация)

• Клапаны обратные шаровой Гранлок серии RD12 DN 50–300, PN 1,6 МПа (паспорт, спецификация)

• Концевой выключатель для задвижки серии KR14, в том числе во взрывозащищенном исполнении (паспорт, спецификация)

• Телескопическое удлинение штока к задвижкам Гранар серия KR11 (паспорт)

• Фильтры сетчатые чугунные с магнитной вставкой (со сливной пробкой) серии IS16 (паспорт, спецификация)

• Задвижки с обрезиненным клином Гранар (паспорт, общая информация)

• Расшифровка условных обозначений запорной арматуры

• Характеристики применения уплотнений арматуры и прокладок



МАТЕРИАЛЫ ДЛЯ СКАЧИВАНИЯ:

1. Задвижка с обрезиненным клином ГРАНАР серия KR11 (Производство АДЛ, Россия): технический паспорт
2. Каталог запорной арматуры и фитингов WATO
3. Задвижка клиновая фланцевая с обрезиненным клином WATO: описание и инструкция по установке
4. Программа поставок «СОЮЗ»: запорная арматура
5. Задвижка МЗВ и МЗВГ (Водоприбор), описание
6. Задвижка ЗВК(Водоприбор), описание
7. Технические параметры арматуры в разных вариантах исполнения
8. Инструкция по монтажу и эксплуатации дисковых затворов
9. Инструкция по монтажу и эксплуатации обратного клапана (межфланцевый, двустворчатый)
10. Классы герметичности запорной арматуры

1. Запорная арматура
2. Регулирующая арматура
3. Предохранительная арматура
4. Защитная арматура
5. Фазоразделительная арматура

На сегодняшний день невозможно представить любой трубопровод без всего многообразия трубопроводной арматуры. Исходя из назначения, параметров, области применения всю арматуру можно условно разделить на: запорную арматуру, регулирующую арматуру, предохранительную арматуру, защитную и фазоразделительную арматуру.

Вся запорная арматура имеет нормативы по норме герметичности, то есть проникновению рабочей среды из трубопровода во внешнюю среду через запорный элемент (например, клин) – пропуску рабочей среды через закрытый затвор арматуры. Нормы герметичности устанавливаются стандартом ГОСТ 9544-2005 или нормативной документацией производителя на конкретное изделие.

Существование различной степени герметичности запорной арматуры обусловлено тем, что высокая герметичность влияет увеличивает не только надёжность, долговечность но и стоимость изделия.

ГОСТ 9544-2005 распространяется на все виды запорной арматуры номинальным давлением от PN1 . В результате испытаний, устанавливают класс герметичности по наличию протечек через полностью закрытую арматуру, начиная от класса «А» (нет видимых протечек), до классов «В», «С», «D» и «D1», определяющих максимальные значения протечек.

Требования по соответствию класса герметичности могут также определяются рабочей средой. Например, задвижки на природный газ могут поставляться только класса «А» и с указанием среды «газ». Производитель обязан такие задвижки испытать по ГОСТ 9544-2005 именно газообразной средой (например, воздухом). Поскольку вода имеет меньшую проникающую способность, чем газ, то «газовые» задвижки могут устанавливаться на воду при совпадении прочих параметров, а «водяные» на газ — нет.

Запорная арматура

К запорной арматуре относятся задвижки, клапана запорные (вентили), краны, затворы дисковые.

Задвижка – вид трубопроводной арматуры, в котором запирающий элемент перемещается перпендикулярно направлению рабочей среды и предназначенный для полного перекрытия потока рабочей среды.

Задвижки получили широкое применение в системах водо- газо- , нефтепроводов.

К преимуществам задвижек по сравнению с другими типами запорной арматуры можно отнести: небольшая строительная длина, простота конструкции, долговечность, полный проход.

На водопроводах питьевой воды обычно применяются задвижки с давлением PN10 (1,0МПа), PN16 (1,6МПа).

Задвижки с фланцевым присоединением производятся от DN40 до DN1600.

В России чаще наибольшее применение получили чугунные фланцевые задвижки (ссылка), а также стальные, бронзовые, латунные и из нержавеющей стали.

Классификация:

• По движению шпинделя – с выдвижным и не выдвижным  шпинделем

• По конструкции запирающего устройства (наиболее популярные задвижки клиновые и параллельные)

На рынке представлено множество задвижек, как российского производства (например, МЗВ – Московский завод «Водоприбор», ADL – компания АДЛ), европейского (например, Hawle, AVK, Wato), так и их недорогие аналоги китайского производства. Стоимость задвижки из Китая обычно ниже. Но необходимо отметить, что китайские задвижки имеют,  обычно, более тонкий корпус, менее эластичные уплотнительные материалы и непостоянное качество сборки, – по причине минимальной автоматизации технологических процессов.

Важно: ряд поставщиков задвижек «азиатского происхождения» (в том числе, привезенные из Европы) в своей аббревиатуре использует обозначение «аналог МЗВ».  Такие задвижки не имеют ничего общего с продукцией Московского завода «Водоприбор» (сокращенно МЗВ).

Призываем работать с проверенной временем продукцией понятного происхождения!

Клапан запорный (вентиль) – вид запорной арматуры, предназначенный для частичного или полного перекрытия потока рабочей среды.

Кран – это вид запорной арматуры, запирающий или регулирующий элемент которой имеет форму тела вращения ( шара, конуса и т.д.)или его части. При повороте запорный элемент вращается вокруг своей оси, которая расположена перпендикулярно по отношению к потоку рабочей среды, и при этом происходит открытие/закрытие крана.

Затвор поворотный дисковый – вид запорной арматуры, который предназначен для частичного или полного перекрытия потока рабочей среды. Диск находится всегда в протоке, но сопротивление сводится до минимума, благодаря специальной конструкции диска.

Условное обозначение запорной арматуры:

Первые две цифры обозначают вид арматуры (задвижка, кран, и т.д. Подробнее о типах арматуры смотрите здесь: ссылка), буква – материал корпуса. Далее – тип привода (если с ручным приводом, то цифра не указывается), следующие 2 цифры — регистрационный номер, последняя буква — материал уплотнения.

Так, например, обозначение 30ч39р означает: 30 – задвижка ч – чугунная 39 – номер модели р – обрезиненный клин.

Регулирующая арматура

Регуляторы давления – это вид регулирующей арматуры, которая автоматически за счет давления среды обеспечивает поддержание заданного давления рабочей среды в трубопроводе. Регуляторы давления бывают после себя (нормально открытые) и до себя (нормально закрытые).

Регуляторы перепада давления (расхода) – это вид регулирующей арматуры, которая автоматически за счет давления среды обеспечивает поддержание заданного перепада давления между прямым и обратным трубопроводом.

Регуляторы температуры – это вид регулирующей арматуры, которая автоматически обеспечивает поддержание заданной температуры рабочей среды в трубопроводе за счет изменения ее расхода.

Регулирующие клапана – это вид регулирующей арматуры, которая обеспечивает поддержание заданного расхода рабочей среды в трубопроводе и управляется от постороннего источника энергии (ручное, электропривод, пневмопривод).

Балансировочный клапан – вид регулирующей арматуры, предназначенный для ограничения расхода теплоносителя в стояках систем отопления и горячего водоснабжения.

Предохранительная арматура

Клапан предохранительный – вид трубопроводной арматуры, предназначенный для автоматического сброса рабочей среды из трубопровода или емкости при превышении давления среды сверх допустимого.

Перепускной клапан – вид предохранительной арматуры, предназначенный для поддержания давления рабочей среды на необходимом уровне путем ее перепуска через ответвление трубопровода.

Импульсное предохранительное устройство – вид предохранительной арматуры, представляющий из себя блок предохранительных клапанов, состоящий из главного и импульсного предохранительных клапанов. Импульсный клапан в данном устройстве управляет главным клапаном.

Защитная арматура

Клапан обратный (затвор обратный) – вид защитной арматуры , служащий для предотвращения обратного потока среды. В данном виде трубопроводной арматуры запорный орган открывается прямым потоком среды, а закрывается обратным потоком среды.

Отключающие клапаны – вид защитной арматуры, предназначенный для перекрытия трубопровода при существенном изменении расхода.

Фазоразделительная арматура

Конденсатоотводчик – вид фазоразделительной арматуры, предназначенный для отвода конденсата, образующегося в линиях паропроводов, с целью повышения эффективности применения (КПД) генерирующих пар установок.

Воздухоотводчик – это вид фазоразделительной арматуры, предназначенный для сброса воздушных пробок в внутридомовых системах отопления и водоснабжения.

Вантуз – это вид фазоразделительной арматуры, используемый в системах водоснабжения для сброса воздушных пробок в магистральных водопроводах, а также для подсоса воздуха в случае образования вакуума в верхних точках систем.

Можно ли использовать EPDM на сточные воды, водоотведение? Можно ли устанавливать арматуру с уплотнением NBR (Нитрил, Nitrile) на водопровод? Где используется арматура с уплотнением металл-металл?

Эти вопросы по поводу возможности использования запорной арматуры с тем или иным типом уплотнений встречаются чаще всего. Для ответа на них обратимся к таблице ниже.

A — идеально ВС — нормально D — не рекомендуется Е — запрещено

Материалы, используемые для уплотнений и мембран трубопроводной арматуры

Конструкционные стали

Нержавеющие стали, используемые при производстве трубопроводной арматуры

Если Вам необходимо купить запорную арматуру из наличия или заказать задвижки специального исполнения, Вы можете обратиться к нам по телефону:

+7(495) 783-76-54 или e—mail: info@ooosoyuz. ru

Запорная арматура для трубопроводов — виды и классификация водозапорной арматуры

На чтение 10 мин. Просмотров 4.3k. Обновлено 12 июля, 2021

Запорная арматура – это средства разделения трубопровода на отдельные участки и регулирование давления в них. Является регулятором потока, создает определенный уровень герметичности. Широко распространена, составляет до 80% всей арматуры на трубопроводе. К запорной арматуре относятся: запорные краны, задвижки, поворотные затворы и краны.

Эта аппаратура предназначается для полного закрытия/открытия потока жидкостей различного характера в трубопроводе в соответствии с требованиями технологических процессов. К таким приспособлениям относят запорные клапаны, задвижки, затворы поворотные и краны. В свою очередь запорно – регулирующая арматура играет роль регулятора потока и создает герметичность в трубопроводной среде.

Запорная арматура всех видов предназначается для использования в следующих средах:

• жидкостной и газожидкостной;
• водяной;
• парообразной.

По большей части такая аппаратура предназначена только для работы в двух положениях: «открыто» или «закрыто» и, чаще всего, не используются в промежуточных положениях.

По своему предназначению арматура подразделяется на следующие виды:

• запорная – для перекрытия потока транспортируемой среды с основным условием – герметичностью;
• регулирующая – для установления определенного расхода рабочей среды способом изменения условного сечения трубопровода, как правило, управляется независимым источником энергии;
• распределительная – разделение потока по необходимым направлениям, а также для смешивания различных потоков;
• предохранительная – для предотвращения превышения допустимых параметров трубопроводов и сосудов по давлению способом сброса перекачиваемых продуктов вплоть для прекращения протока;
• фазоразделительная – используется для разделения продукта на различные фракции и состояния, к таковым относят маслоотделители, конденсато- и влагоотводчики.

Использование запорной арматуры на системах канализации стоков связано с необходимостью отключения отдельных ее участков для ремонта.

Для трубопроводных магистралей

Перекачка продуктов, чтобы быть эффективным средством транспортировки, производится на большие расстоянию при высоком давлении и с большой скоростью. Поэтому к подбору собственно труб и запорной арматуры – задвижкам, клапанам, затворам поворотным – и предъявляются особые требования.

Ее подбирают в соответствии с техническими нормативами, с проектным давлением, вязкостью среды, перепадами внутренней и наружной температуры. Имеет значение и степень автоматизации перекачки.

В системах магистральных водопроводных систем перекачиваемая жидкость всегда имеет в своем составе определенное количество агрессивных компонентов. Поэтому для арматуры используется химически стойкие материалы. Этими свойствами в полной мере обладает чугун, из которого изготавливаются все виды запорной арматуры для трубопроводов.

Их применяют в трубопроводах высоко и низкого давления и для перекачки различных сред. Этот же материал наиболее популярен при изготовлении трубопроводной арматуры для нефтепроводов.

На магистральных трубопроводах применяется запорная арматура размерами 8 – 2000 миллиметров.

Управление задвижками производится вручную при помощи маховиков, а в труднодоступных местах – с использованием электропривода дистанционно.

Большинство чугунных задвижек устроены с фланцевыми механизмами и могут выпускаться в различных конструктивных исполнениях:

1. Шиберные – с подвижным или неподвижным штоком;

Задвижка представляет собой литой чугунный корпус, в котором располагается плоский шибер с отверстием, соответствующим размеру трубы. Для управления применяются два вида привода: ручной для агрегатов, располагающихся в доступном месте, и дистанционный, если задвижка установлена в закрытом пространстве.

Ручной привод состоит из рукоятки в виде штурвала, винтовой пары и штока, прикрепляемого к шиберу. При вращении рукоятки винтовая пара преобразует вращательное движении в поступательное, которое через шток приводит в движение шибер в нужном направлении. Когда отверстие в нем совпадает с отверстие в трубе, возобновляется поток жидкости.

2. Клиновые – высокоэффективный вид запорной арматуры для трубопроводов. Форма запирающего элемента позволяет обеспечить максимальную плотность смыкания запора и седла, что увеличивает качество перекрытия.

Подъем затвора обеспечивает перемещение клина по отношению к седлу, в результате чего его отверстие совмещается с отверстием в неподвижной детали, обеспечивая прохождение рабочей среды. Вращение может производиться вручную или с использованием дистанционного управления.

3. Параллельные.

Такие устройства предназначаются для работы при давлении 2 – 200

атмосфер.

Рабочая среда и запирающие элементы прибора в виде двух пластин располагаются в камере. Пластины затвора присоединены к штоку привода. При его вращении они раскрываются, пропуская воду или пар по трубопроводу.

Все представленные задвижки имеют ряд общих параметров, среди которых:

1. Подсоединение к продуктопроводу производится с применением фланцев, муфт или сварки.
2. Задвижки не используются для регулировки напора в трубопроводе, а только закрывают или открывают его в крайних положениях.
3. Корпуса задвижек изготавливаются из чугуна способом литья, реже – из стали.
4. Во всех видах этой арматуры используются уплотнительные устройства из резины, паронита, картона и т.д.
5. В зависимости от доступности приспособления применяется ручной привод в виде маховика или дистанционное управление с использованием электропривода.

Фланцевая запорная арматура для трубопроводов используется не только на водопроводных сетях, но и при перекачке нефтепродуктов или других жидких сред.

В распределительных сетях на трубопроводах Ду100 и менее водоснабжения часто используются клапаны и краны с муфтовыми соединениями. Такие устройства менее габаритны и технологичны при монтаже. Соединения производятся наворачиванием на резьбу сопрягаемой детали.

Герметичность такого стыка обеспечивается применением различных уплотнителей: льняное волокно, лента ФУМ (фторопластовый уплотнительный материал), уплотняющие шнуры и силиконовый герметик специального назначения. Такое соединение менее надежно, чем фланцевое, но и устранение протечек на нем осуществляется быстрее и проще.

Запорная муфтовая арматура для трубопроводов применяется на внутридомовых распределительных сетях при размерах менее Ду 50 при давлении в трубопроводе от 0,6 атмосфер.

Водозапорная арматура для распределительных сетей

Такие изделия различных видов и назначения предназначаются для доставки воды от питающей емкости до конечной точки потребления. Ее основное назначение – это закрытие или открытие потока жидкости в трубопроводе, а также регулировка давления в сети. Проще говоря, любой из этих механизмов, будь то кран или клапан, позволяет отсечь или возобновить подачу воды.

Устройство отсечной арматуры довольно простое. Основой является чугунная или латунная труба. В нее вставляется клапан, который может частично или полностью перекрывать просвет в трубе, что приводит к изменению давления в трубопроводе или прекращению потока. Управление  механизмом производится при помощи рычажного крана произвольной формы.

Функциональное предназначение устройств

Арматура на сети водопровода устанавливается не только в каждом доме, но и в каждой квартире. Она служит для регулировки давления во внутри домовом водопроводе и распределения воды по всем помещениям квартиры, где это предусмотрено проектом.

Смотреть видео

Обучающий фильм о запорной арматуре » Все о транспорте газа

Watch this video on YouTube

Такие приборы устанавливаются и в производственных зданиях и помещениях, где использование воды предусмотрено технологией производства, а также для санитарно-технических нужд. Для этой цели применяются трубы из специальных материалов, отличных от тех, которые применяются в жилищном строительстве.

Запорная арматура для водопровода функционально предназначена для того, чтобы запереть жидкость в трубе и, при необходимости, подать ее к месту назначения в нужном количестве.

Материалом для изготовления запорных механизмов могут быть различные вещества, но чаще других это такие, как:

1. Чугун различных модификаций.
2. Латунь.
3. Сталь нержавеющая, способная безболезненно пропускать химически активные жидкости, которые также нередко перекачиваются по трубопроводам.

О преимуществах и недостатках  различных классификаций приспособлений

Благодаря высоким эксплуатационным качествам и эстетичному внешнему виду, задвижки из латуни или нержавейки наиболее популярны в настоящее время. Такие изделия в водопроводной сети могут служить до полутора десятков лет.

Несмотря на это исследования по повышению стойкости водопроводной арматуры с использованием новых материалов ведутся постоянно. В результате появились приспособления из полимерных материалов, которые могут эксплуатироваться неопределенно долгое время, если к ним не применяются нелояльные способы механического воздействия.

Смотреть видео – классификация и виды

Школа арматурного профессионализма. Клиновая задвижка. Особенности, достоинства и недостатки.

Watch this video on YouTube

Для водопроводных труб из пластика арматура применяется из подобного материала. В противном случае на стыке с различными материалами износ будет неодинаков. А общий срок службы системы определяется наиболее быстроизнашиваемым материалом.

Одним из достоинств пластиковых водопроводов является тот факт, что они не имеют резьбовых соединений. Элементы стыкуются пайкой на специальном оборудовании или с применением клеевых составов. Такие стыковки максимально надежны и могут быть нарушены только с использованием грубой силы.

Для магистральных сетей на воду в основном применяются полиэтиленовые трубы размером 820 – 1020 миллиметров. С ними используется пластиковая арматура для водопроводов системы водоснабжения. Такие трубы легко выдерживает принятое для воды давление, в большинстве случае составляющие не более 20 атмосфер.

Металлические трубы соединяются такими же фитингами. Но, поскольку резьбовые соединения менее надежны, нужно использовать уплотняющие материалы и герметики.

Рассмотрим виды и классификации

Конструкций клапанов и кранов для водопровода множество. Наиболее популярными из них являются:

1. Краны с кран-буксой.

Запирание потока воды по трубе производится при закручивании штока его воздействием на резиновую прокладку, которая садится на седло и перекрывает проход. Слабым местом в этой системе является прокладка, которую периодически приходится заменять. Наличие в доме запасной прокладки при таких кранах является объективной необходимостью. Корпуса таких кранов изготавливаются из латуни, реже – из чугуна.

2. Краны и клапаны с керамическими вставками

Такая конструкция водопроводной запирающей арматуры уже стала привычной ввиду высокой надежности пропускного узла.

Пропуска воды из трубы производится поворотом рукоятки на угол порядка 180 градусов. При этом совмещаются проемы в двух керамических пластинах, и открывается проход для воды из водопроводной трубы. Ввиду высокой прочности поверхности пластин, их износ производится очень медленно, а использование подпирающей резиновой прокладки в нижней (неподвижной части) кран-буксы обеспечивает компенсацию износа и герметичность соединения. Детали кран-буксы (и самого крана) выполняются из латуни.

3. Шаровые краны.

В качестве запирающего элемента в таких устройствах используется шар, изготавливаемый из латуни с высоким качеством поверхности. Она обрабатывается полировкой с использованием алмазной пасты и последующим никелированием или хромированием. Отверстие в шаре соответствует размеру прохода. При вращении рукоятки штока шар поворачивается на 90 градусов и закрывает/открывает отверстие. В качестве уплотнения используются тефлоновые кольца, устойчивые к износу. Не предназначен для регулировки напора.

Кроме указанных видов запорной арматуры производится много других:

• краны для сброса воздушных пробок в системе отопления;
• клапаны аварийного сброса давления, устанавливаемые на сосудах;
• вентили для регулировки напора в системе внутреннего водоснабжения.

Для перекрытия трубопровода в экстренных случаях используются шаровые клапаны.

Технология и способы производства

Изготовление трубопроводной арматуры – это сложный технологический процесс, включающий в себя ряд последовательных действий, обеспечивающих производство надежной и продаваемой продукцией.

Смотреть видео

Технология производства запорной арматуры для трубопроводов предусматривает следующие действия:

1. Маркетинг на рынке соответствующей продукции с целью определения эффективного (продаваемого) спектра изделий.
2. Проектно – изыскательские работы для создания моделей и типов эффективной продукции как по качеству, так и по затратам на изготовлении.
3. Разработка технологии производства, определение оптимального состава оборудования.
4. Разработка методов эффективного неразрушающего контроля качества продукции.
5. Разработка эффективной рекламы своей продукции.
6. Логистика и сбыт продукции.

Технология производства запорной арматуры для трубопроводов может быть представлена следующим образом:

1. Закупка сырья для производства. Входной контроль качества сырья и комплектующих изделий.
2. Производство заготовок для изготовления арматуры способом литья из чугуна, латуни и других подходящих материалов.
3. Термообработка литых заготовок для придания им необходимых механических свойств.
4. Механическая обработка рабочих поверхностей до необходимых параметров плоскостности и чистоты поверхности. Токарная обработка резьбовых соединений.
5. Нанесение защитного покрытия гальваническим способом. Обычно применяется никелировка.
6. Сборка водопроводной арматуры с применением деталей собственного производства и комплектующих изделий закупленных по кооперации.
7. Финишный контроль качества готовых изделий и передача на склад готовой продукции. Нужно отметить, что промежуточные контрольные операции в ходе изготовления арматуры производятся после каждой технологической ступеньки. Например, после литья и гальваники обязательно производится ультразвуковой контроль на предмет выявления раковин и других несплошностей.
8. Сбыт готовой продукции.

Предприятиям, которые намерены реализовать свою продукцию за рубеж, необходимо аттестовать ее по ИСО 9001. Важно, что в соответствии с требованиям этого стандарта, регламентируется не только конечный результат (изделия), но и весь процесс организации производства, начиная от документооборота.

Смотреть видео

Техническая документация

Производство запорной арматуры для трубопроводов и нефтепроводов в части общих требований регламентируется ГОСТом Р 53673-2009. Эксплуатационные правила и особенности установки рассматриваются рядом СНиПов в части соответствующих требований.

Где используется запорная арматура?

Продукция предприятий, выпускающих запорную арматуру пользуется широким спросом в самых разных областях человеческой деятельности. Элементы запорной арматуры богато представлены в таких отраслях, как добыча и переработка нефти и газа, химия, нефтехимия, электроэнергетика и коммунальное хозяйство. В данной статье мы расскажем, в каких еще сферах применяется и используется запорная арматура — дисковые затворы, краны, фильтры, клапаны и задвижки.

Целлюлозно-бумажная промышленность

Целлюлозно-бумажная промышленность широко использует в своей деятельности запорную арматуру. Предприятия, производящие бумагу, буквально нашпигованы сверху до низу самыми разными элементами арматуры — от простых клиновых задвижек и шаровых кранов до ультрасовременных электроприводов, управляемых дистанционно.

К изделиям арматурной промышленности на комбинатах бумажной промышленности предъявляются жесткие требования, что и не мудрено — зачастую для производства бумаги используются очень агрессивные материалы и среды, вызывающие коррозию на металлических элементах оборудования. В основном материалом для арматуры на таких предприятиях служит высококачественная нержавеющая сталь.

Однако, с возрастанием использования соединений хлорида в технологических процессах производства целлюлозы, снабженцы предприятий все больше отдают предпочтение арматуре, изготовленной из сплавов с содержанием никеля — они меньше поддаются агрессии технологических сред.

Целлюлозно-бумажные комбинаты также содержат шламовые линии, для которых требуются специальные элементы арматуры — шиберные затворы. Конструкция шиберных затворов с их запирающим элементом в виде «ножа», позволяющего разрезать твердые частицы суспензии, отлично подходит для использования на таких линиях.

Использованием этих элементов целлюлозные фабрики не ограничиваются. Как и на любом другом высокотехнологичном современном предприятии, там можно обнаружить практически любой элемент запорной арматуры, из используемых в данное время.

Речной и морской флот

Судовая запорная арматура выполняет на морских судах целый спектр операций, без которых не обойдется ни один корабль — гражданский и ли военный, грузовой или пассажирский. Современный корабль комплектуется огромным количеством типов и видов запорной арматуры.

Назначение этих устройств на кораблях разное. Во-первых, это конечно топливная система корабля. Судовая арматура регулирует подачу топлива от резервуаров горючего к силовым установкам, а также наполнение этих резервуаров из береговых хранилищ. При выполнении этих операций необходимы частые действия по перекрытию потоков среды, а значит — и качественные запорные элементы и устройства. Исключений здесь нет, такого типа операции проводятся на любых судах — начиная от атомных авианосцев, заканчивая портовыми буксирами и рыбацкими сейнерами.

Но кроме этого есть еще системы балластировки судна, опреснительные установки, системы обеспечения пресной водой, а также системы пожаротушения. Чем больше судно, тем большее количество элементов запорной арматуры оно потребляет. На современных гигантских супертанкерах длина судовых трубопроводов различного назначения может исчисляться десятками и даже сотнями километров.

В основном диаметры этих элементов судовой запорной арматуры невелики, и спроектированы под ручное управление — чтобы была возможность открыть их руками членов экипажа. Однако количество этих элементов может быть довольно внушительным, впрочем, здесь все также зависит от размеров корабля.

Исходя из таких данных, подбор арматуры для комплектации морских судов — дело серьезное и ответственное. Сейчас на кораблях, также как на высокотехнологичных предприятиях, можно встретить арматуру практически любого типа. Клиновые задвижки, шаровые краны, обратные клапаны, дисковые затворы, дроссельные клапаны — все это широко применяется на судах.

Поскольку среды, с которыми имеют дело на флотах, довольно агрессивны — морская вода, раскаленный пар, нефтепродукты, то к материалам, из которых изготовлены элементы арматуры, предъявляются жесткие требования.

К примеру, морская вода вызывает окисление металлов. И если для систем хранения и подачи пресной воды возможно использование углеродистой стали, то в системах, имеющих дело с забортной морской водой, применять ее нежелательно из-за возможной коррозии. Арматура для морской воды исполняется из бронзовых или медно-никелевых сплавов. Используются также нихром или титан. Также популярна алюминиевая бронза, из-за ее хорошей устойчивости к коррозии, а также адекватной стоимости.

Пивоварение и производство пищи

Оказавшись на любой пивоварне, вы можете наблюдать там множество блестящих труб и резервуаров выполненных из пищевой стали, оборудованных разного рода кранами и клапанами. Все это составляющие технологических установок, предназначенных для перегонки и создания алкогольных напитков.

Клапаны и трубопроводы для этой цели аналогичны биофармацевтическим клапанам, поскольку они должны быть чистыми, с полированными внутренними поверхностями, к которым не будут прилипать органические частицы. Важным признаком арматуры для подобных установок является отсутствие внутренних полостей, где могут накапливаться частицы органики. Подобная арматура работает при низком давлении и выполнена из нержавеющей стали, меди или бронзы.

Другим уникальным аспектом арматуры в подобных установках является ее подверженность очистке, а также то же самое отсутствие лишних карманов и полостей. Например, четвертьоборотные клапаны проигрывают в популярности затворам и задвижкам, из-за сложности очистки. Эти клапаны менее популярны, чем задвижки с затворами, которые практически не имеют карманов или областей, где могли бы скапливаться органические остатки.

Солнечная энергетика

Крупными потребителями запорной арматуры в сфере солнечной генерации являются термически солнечные установки (коллекторы)

Солнечные коллекторы концентрируют тепловую энергию солнчных лучей и используют ее для образования пара. Иными словами, вода нагревается солнцем, и испаряется, циркулируя в закрытом контуре. Соответственно, арматура в таких установках делится на два сегмента — арматура для теплоносителя (воды), и арматура для пара

Крупнейшими пользователями клапанов в солнечной энергии являются солнечно-термические установки, которые концентрируют тепло солнца и используют эту энергию для передачи теплоносителя для создания пара. Другими словами, переносящая жидкость нагревается и циркулирует в приемнике для получения пара. Клапаны для этих установок подразделяются на два сегмента: трубопроводы для теплоносителя и системы трубопроводов для обработки пара.

Запорная арматура в системе теплопередачи солнечных коллекторов должна выдерживать давление и температуру, возникающие в процессе нагрева. Кроме того, она должна подходить для использующейся среды (горячей вод и нагретого пара). Характеристики элементов здесь схожи с теми, что используются на паротурбинных электростанциях

Солнечные электростанции, которые используют фотогальванический процесс для выработки электроэнергии, не имеют агрессивных сред и сложных условий эксплуатации, следовательно, требования к арматуре, использующейся здесь, не столь критичны.

Сталелитейная промышленность

Производство железа и стали предъявляет высокие требования к запорной арматуре, использующейся на сталелитейных предприятиях. Использующиеся здесь клапаны, задвижки, затворы и краны иногда отличаются уникальными характеристиками и нестандартными размерами.

Для выплавки стали используется доменная печь, где железную руду, кокс и другие компоненты переплавляют при температуре около 2800 ° F (около 1538 ° C) до получения расплавленного железа.

В доменной печи используются магистрали горячего газа больших диаметров и низкого давления, которые проходят от источника газа через компрессор в доменную печь. Эти магистрали насыщены различными элементами трубопроводной арматуры. Самый популярный элемент, применяющийся в устройствах с горячими газами — это так называемая листовая задвижка, (также называемая реверсивная заглушка или обтюратор). Поток среды в обтюраторе перекрывается при помощи глухого элемента поворотной заглушки. В системе горячего газа также используются шиберные затворы и обратные клапаны.

Для доменной печи также необходимы магистрали подачи воды и отведения пара. Арматура, которой комплектуют такие линии, не испытывает экстремальных нагрузок, поэтому в этих магистралях используются стандартные элементы.

Другая разновидность выплавки стали — Кислородно-конвертерный процесс. Существует много разновидностей кислородно-конвертерного процесса, предназначенного для производства стали требуемого качества из чугунов различных составов: низко- и высокофосфористых, кремнистых и низкокремнистых, марганцовистых и высокомарганцовистых и т. п. Наибольшее распространение получил кислородно-конвертерный способ с верхней продувкой чугуна технически чистым кислородом.

Здесь основную нагрузку несет арматура, установленная на линиях подачи кислорода. Она так и называется — кислородная арматура. Кислородная арматура и трубопроводы перед установкой и использованием должны быть в обязательном порядке проверены изнутри и снаружи на отсутствие следов жира и масел, в противном случае их необходимо обезжирить растворителем. Иначе может произойти возгорание. Категорически запрещается перед монтажом продувать кислородные трубопроводы сжатым воздухом.

Геотермальные электростанции

Геотермальная энергетика использует энергию горячих газов или пара, содержащихся в недрах земли, и имеющих естественное происхождение. Наиболее распространена в вулканических районах. В зависимости от характера и температуры геотермального источника требования к запорной арматуре, использующейся на таких объектах могут быть аналогичны требованиям к арматуре, использующейся на теплоцентралях или на магистралях горячего водоснабжения.

Аэрокосмическая отрасль

Запорная арматура, использующаяся в аэрокосмической отрасли, как правило отличается малыми размерами, нестандартными материалами изготовления и высокоинтеллектуальными системами управления.

Наиболее распространенными типами арматуры здесь являются электромагнитные клапаны, а также гидравлические клапаны малого размера, используемые для воздействия на управляющие поверхности, такие как стабилизаторы, элероны и рули. Управляемые ракеты используют те же типы малогабаритных клапанов.

Наземные пусковые площадки для орбитальных аппаратов очень сложны и содержат множество трубопроводов. Существуют линии для жидкого топлива, которые обычно насыщены криогенной арматурой. Другие вспомогательные линии содержат различные жидкости при различных давлениях и температурах, что тоже предопределяет высокие требования, налагаемые на использующуюся в них запорную арматуру.

Плотины и гидроэлетростанции

Плотины и организованные при них гидроэлектростанции — это мощные и сложные инженерные сооружения, насыщенные огромным количеством трубопроводов и элементов трубопроводной арматуры самого разного назначения. В изобилии здесь представлены как традиционные задвижки, обратные и запорные клапаны, шиберные и дисковые затворы, а также некоторые специфические элементы конструкций, использующиеся только в водном хозяйстве.

К организации водного хозяйства плотин предъявляются серьезные требования. Функции запорной арматуры здесь — регулировка производительности резервуаров и водохранилищ. Глубина водохранилища должна оставаться оптимальной, как во время засухи, так и во время наводнений. Для регулировки уровня водохранилищ, плотины оборудуются шлюзами для сброса воды. Напор воды, проходящий через шлюзы и трубопроводы, может быть просто гигантским, отсюда — высокие требования к технологическим узлам, позволяющим перекрыть этот поток, в частности и к элементам запорной арматуры.

На первый взгляд может показаться, что практически любой тип трубопроводной арматуры может быть использован в плотинах и гидроэлектростанциях. Однако более пристальный взгляд на условия эксплуатации говорит о другом.

Элементы, перекрывающие поток воды, противостоят огромному давлению, а также огромным объёмам и значительной скорости потока. При таких условиях на выходе может возникать кавитация, которая может привести к выходу арматуры из строя, что чревато катастрофой. Поэтому элементы арматуры тестируются на противодействие этому явлению, в частности хорошие результаты дает использование игольчатых клапанов.

См. также:

Запорная арматура.Виды запорной арматуры.

Запорная арматура считается главным видом трубопроводной арматуры, наличие которого является обязательным условием для любой трубопроводной системы в современном строительстве. Запорная арматура представляет собой запирающие устройства для трубопроводных систем, которые предназначены для полного перекрытия и открытия потока рабочей среды.  Но некоторые виды запорной трубопроводной арматуры могут быть предназначены не только для полного открытия и закрытия потока перемещаемой среды (задвижки), но и для её частичного перекрытия, путем регулирования интенсивности движения транспортируемой среды в трубопроводе (краны, вентили, заслонки).

Сами запорные устройства выпускаются с несколькими типами управления, имеют разную конструкцию и конфигурацию, изготавливаются из различных материалов, могут применяться для рабочих сред неодинакового происхождения, и эксплуатироваться в инженерных системах с разнообразным целевым назначением. Но основным отличием запорной арматуры является, в каком направлении движется запирающий элемент, при его перемещении для остановки потока рабочей среды. В зависимости от этого фактора и классифицируются выпускаемые виды запорной арматуры:

• Задвижки — перекрывающий элемент устройства перемещается перпендикулярно основному потоку.
• Клапаны (вентили) — перекрывающий или регулирующий элемент устройства перемещается вдоль направления потока.
• Краны шаровые — перекрывающий или регулирующий элемент устройства перемещается вокруг оси устройства, перпендикулярно потоку.
• Дисковые затворы (заслонки) — перекрывающий или регулирующий элемент устройства, перемещается вокруг собственной оси, расположенной перпендикулярно или под углом к потоку.

Все виды запорной трубопроводной арматуры производятся из материалов, устойчивых к коррозии. Как правило, это нержавеющая сталь различных марок, ковкий чугун с антикоррозионным покрытием, цветные металлы (латунь, бронза), титан и алюминий, полимерный пластик (полиэтилен, полипропилен). Они оборудуются ручками и штурвалами (маховики) для ручного управления, механическим редуктором, электрическим, пневматическим или гидравлическим приводом.  Также запорная арматура устанавливается на трубопровод нескольким способами: сварочный метод — приварка патрубка устройства непосредственно к трубе, фланцевое соединение с помощью фланцев и крепежных элементов, резьбовое соединение с помощью фасонных частей и фитингов с наружной или внутренней резьбой.

В зависимости от разновидности трубопроводной запорной арматуры определяются и необходимые технические параметры системы, где она может эффективно эксплуатироваться: рабочее давление в трубопроводе, тип транспортируемой среды (жидкая, газообразная), вид перемещаемой среды (абразивность, токсичность, наличие примесей), температура рабочей среды.

Запорная арматура для трубопроводов может использоваться во многих сферах строительства и промышленности: системы водоснабжения и канализации, системы теплоснабжения и отопления, магистрали газоснабжения и холодоснабжения, воздуховоды для вентиляции и кондиционирования, предприятиях ЖКК, пищевое производство, нефтехимическая промышленность, системы пожаротушения.

Где в быту применяется запорная арматура трубопродов

Оглавление:
Для чего необходима запорная арматура трубопроводов: где устанавливаются отсекающие краны
Разновидности запорной арматуры

На вопрос, что такое запорная арматура, дать грамотный ответ смогут разве что квалифицированные инженеры и сантехники. А вот, что такое кран, пожалуй, знают все. В принципе, запорная арматура – это и есть краны, только не смесители, а именно краны, с помощью которых выполняется отключение отдельных участков трубопроводов от основной центральной сети. Чтобы было понятнее, объясню – все краны, которые установлены у вас в квартире или доме (кроме смесителей) называются запорной арматурой. Именно о ней мы и поговорим в этой статье, в которой вместе с сайтом stroisovety.org подробно изучим все ее разновидности и разберемся с вопросом, что собой представляет и как применяется запорная арматура трубопроводов.

Запорная арматура трубопроводов фото

Для чего необходима запорная арматура трубопроводов: где устанавливаются отсекающие краны

На вопрос, для чего нужна трубопроводная запорная арматура, если хорошенько подумать, смогут ответить все. Что вы делаете в первую очередь, если выходит из строя смеситель или в водопроводной трубе появляется течь? Конечно же, отключаете подачу воды при помощи крана, расположенного возле стояка. Теперь следующий вопрос. А что делать, если течь появилась в стояке? Вот этого многие уже не знают – это не их проблемы. Такую аварийную ситуацию должны решать работники ЖЭКа или подобных организаций. Я раскрою вам тайну: первое, что делают такие работники – это отключают подачу воды на стояк в подвале вашего дома, а уж потом занимаются устранением аварии.

Если копнуть глубже, то с помощью запорной арматуры с таким же успехом можно отключить от водопровода и каждый отдельно взятый дом, и каждую улицу, и даже район города. В общем, нормально функционирующая водопроводная сеть на каждом своем ответвлении имеет установленную, а главное работоспособную, запорную арматуру для воды. Ее прямое назначение заключается в том, чтобы отключить подачу жидкости или газа к аварийному участку и при этом не оставить без природных ресурсов весь город. Представляете себе тот же водопровод без отсекающих кранов? Сколько бы раз в день отключалась подача воды в городе с миллионным населением? Ее, по сути, не было бы вообще.

Зачем используется арматура запорная трубопроводная

Точно по такому же принципу монтируется любой трубопровод независимо от его назначения – даже квартирный водопровод оснащается для удобства пользования большим количеством запорной арматуры, к которой можно причислить и отсекающие от стояка краны, и приборные краники, призванные отключать каждого потребителя воды в отдельности, и даже запирающий механизм бачка унитаза. В некотором роде, к разновидностям запорной арматуры можно причислить и используемые в быту смесители, одно из их предназначений – открывание и закрывание подачи воды.

Запорная арматура: задвижки

Разновидности запорной арматуры

На сегодняшний день существует достаточно большое количество всевозможных кранов – виды запорной арматуры обширны. Подходя к вопросу их разновидностей, первое, что необходимо усвоить, так это то, что основное деление производится по виду транспортируемых ресурсов. Это связанно с тем, что различные жидкости и газы имеют разную плотность и свойства – там, где не просочится жидкость, газ уж точно найдет лазейку. Именно поэтому отдельно существует запорная арматура для водопроводов, отдельно для газопроводов, нефтепроводов и так далее.

Виды запорной арматуры

Также следует отметить, что запорная арматура может подразделяться и по давлению в трубопроводах – как правило, они могут быть рассчитаны на низкое давление, среднее и высокое. Одни устанавливаются на магистралях, в которых для транспортировки ресурсов на большие расстояния создается значительное давление, а другие в непосредственной близости от потребителя, где давление, как правило, снижается.

Но, тем не менее, для каких бы ресурсов и давления не была предназначена запорная арматура, принцип ее работы и устройство практически идентичны. Их мы и разберем далее.

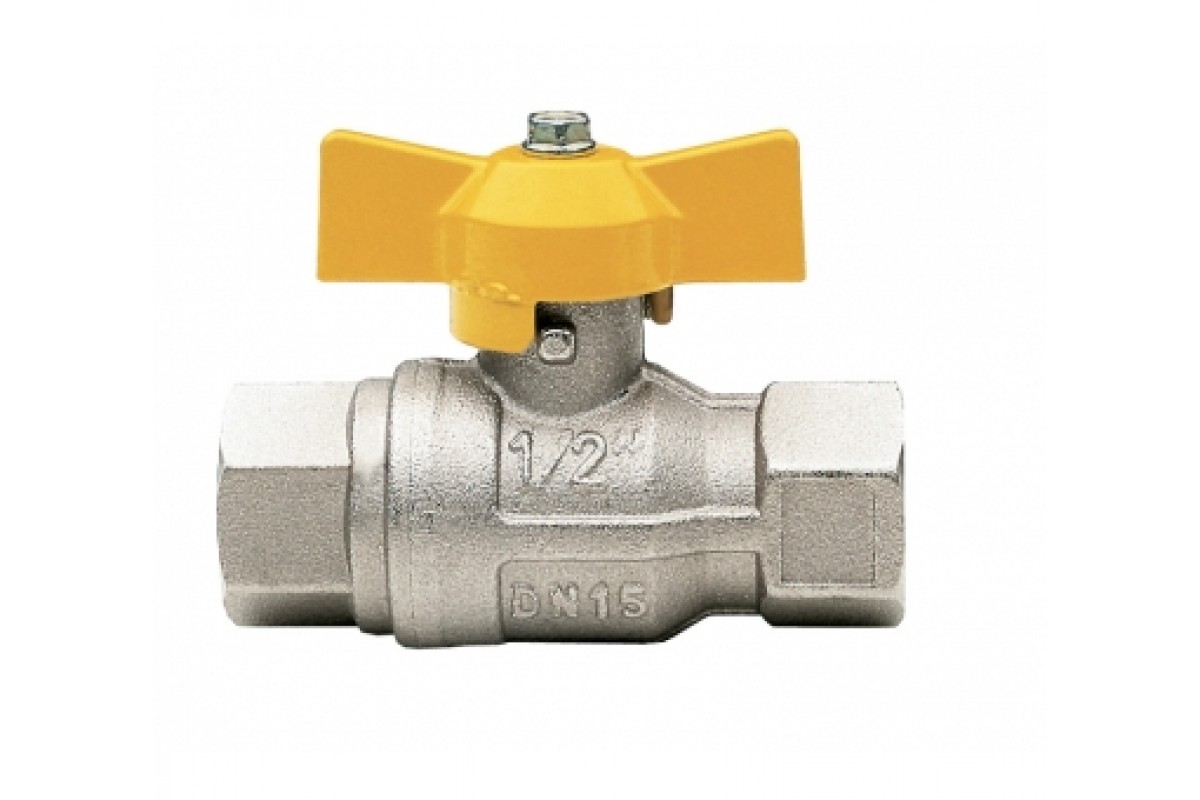

Шаровой кран

Как правило, запорная арматура этого типа рассчитана для эксплуатации в трубопроводах небольшого диаметра – самый большой шаровой кран, который можно встретить, это кран с проходным диаметром 50мм (2″). Это связано с его конструктивными возможностями и стоимостью этого изделия. Работает такой кран довольно просто – внутри находится вращающийся шарик с отверстием. Когда отверстие становится поперек тока воды, шар перекрывает ей движение, когда вдоль – освобождает проход.

Запорная арматура: шаровой кран фото

Краны такого типа существуют как для жидких, так и для газообразных ресурсов – их различие заключается в уплотнительном материале. В газовых кранах он более мягкий (их производят с ручками желтого цвета), а в жидкостных – более плотный (у этих кранов ручка красного или синего цвета). Если говорить о шаровых кранах, призванных управлять потоками воды, то они также могут подразделяться по температуре проходящей в них жидкости. Краны, предназначенные для горячей воды, маркируются как PN25, для холодной – PN20.

Вентиль

В принципе, эта запорно-регулирующая арматура понемногу отходит в прошлое. Вернее будет сказать, в прошлое уходит тот ее вид, к которому мы все привыкли. Сейчас такие вентили модернизируют и снабжают электроприводами, что позволяет организовать дистанционное управление потоками воды из одного места. Их применяют практически во всех современных системах. Возможно, вы слышали о такой системе против потопа, как «Нептун». В ее основу положена запорная арматура с электроприводом, которая устанавливается вместо обычных отсекающих кранов. В принципе, такой подход характерен не только для бытовых систем – в основном, эти вентили и подобные краны применяются на производствах, работа которых неотъемлемо связана с распределением потоков жидкости или газа.

Вентиль для трубопровода фото

Задвижки

Эта запорная арматура от описанной выше отличается кардинально – в ее работу заложен абсолютно иной принцип. Здесь нет никаких прокладок, а току воды преграждает путь плоская заслонка, закрепленная на резьбовом штоке. Опускание или поднятие заслонки осуществляется путем вращения колеса, расположенного на резьбовом штоке. Такое устройство задвижки имеют не просто так – оно специально рассчитано на работу в условиях высокого давления на трубопроводах с большим диаметром. Как правило, задвижки устанавливаются с помощью фланцев, которые соединяются меду собой через прокладки восемью или более болтами.

Запорно-регулирующая арматура: задвижки фото

На сегодняшний день существует два вида запорной арматуры вроде задвижек – это непосредственно сами задвижки и так называемые задвижки «Баттерфляй». Последние являются современным аналогом старой запорной арматуры и имеют принцип работы, который схож с шаровым краном. Различие между ними заключается в том, что вместо шара «Баттерфляй» оснащен круглой пластиной, положение которой регулирует ток жидкости в трубопроводе.

Задвижки Баттерфляй фото

Кроме вышеописанной, существует и специализированная запорная арматура, обеспечивающая работу той или иной системы трубопроводов. Так, к примеру, имеется запорная арматура для отопления, в задачи которой входит регулировка подачи теплоносителя к отопительным приборам. Для систем кондиционирования, работающих на сжиженном газе, тоже имеется своя запорная арматура. В общем, все системы, использующие для транспортировки трубы различных ресурсов, имеют свои краны, которые именуются не иначе, как запорная арматура трубопроводов.

Автор статьи Михаил Корнеев

Что такое запорный клапан?

Вы читаете нашу следующую запись в блоге «Что такое…». В частности, речь идет о запорных клапанах. Запорные клапаны предназначены для безопасной остановки или продолжения потока опасных жидкостей или внешних газов. Они используются для блокировки сжатого воздуха в процессе промышленной автоматизации или изоляции подсистем, когда они не используются. У запорного клапана много названий. Некоторые общие названия: запорный клапан, отсечной клапан, отсечной клапан, аварийный отсечной клапан, шаровой кран или выпускной шаровой клапан.

Зачем вам их использовать?

Чаще всего используется в качестве функции, связанной с безопасностью, использование запорного клапана в составе блока подготовки воздуха может сэкономить время и деньги и считается передовой практикой. Запорные клапаны упрощают обслуживание оборудования, не влияя на остальную систему, быстро останавливая попадание воздуха в часть используемого оборудования. Простые в эксплуатации, они могут использоваться в случае возникновения риска для безопасности, отказа оборудования или для проведения технического обслуживания.Некоторые запорные клапаны могут быть заблокированы в закрытом положении и защищены от несанкционированного доступа с помощью навесного замка, в то время как другие в линейке IMI Norgren соответствуют системным требованиям блокировки, маркировки (LOTO), когда машину нельзя перезапустить до тех пор, пока ремонтные работы ведутся.

Простой пример применения.

Более практичным примером запорного клапана является запорный клапан для воды. Они расположены по всему дому. Самый главный — это главный запорный вентиль, который может перекрыть подачу воды во весь ваш дом.Этот клапан находится либо в подвале, на внешней стене дома, либо в подземном ящике за пределами дома. Кроме того, отдельные приспособления, такие как унитазы, раковины и водонагреватели, также имеют индивидуальные запорные клапаны, расположенные рядом с ними. Эти клапаны полезны при ремонте сантехники или при возникновении аварийной ситуации, поэтому поток воды можно быстро прервать и предотвратить затопление.
Запорные клапаны всегда доступны в двух версиях: нормально закрытые, иногда сокращенно NC или нормально открытые, сокращенно NO.Нормально открытый обычно более распространен, чем нормально закрытый, потому что поток процесса обычно не прерывается до тех пор, пока не потребуется его прервать. Нормально закрытый особенно полезен, когда подмножество системы требуется только на более короткий промежуток времени.

Так каковы варианты настройки?

Запорные клапаны

бывают разных размеров и из различных материалов, подходящих для множества различных применений. Поскольку запорный клапан является широко используемым инструментом, всегда будет возможность настроить его в соответствии с вашими конкретными требованиями.Некоторые важные варианты: соединения, материал клапана, тип уплотнения и тип ручки клапана. Если вы хотите узнать больше о запорной арматуре или любом другом типе клапана или изделия, свяжитесь с нашими специалистами, и мы будем более чем рады помочь!

10 наиболее распространенных типов запорных клапанов

Запорная арматура играет важную роль во всех видах домашних водопроводных систем. Во время обслуживания вы, вероятно, столкнетесь с некоторыми из них.

Важно знать разницу между различными клапанами, чтобы знать, что делать в случае возникновения чрезвычайной ситуации.Кроме того, запорные клапаны находятся не только в водопроводе, но и вдоль газопровода.

Существует много разных типов запорных клапанов, и их легко перепутать. Но, зная разницу между наиболее распространенными типами, вы можете немного облегчить себе задачу.

Что такое запорный клапан?

Запорный клапан — это то, что регулирует поток воды по трубам здания или дома. Есть много разных типов, и каждый служит важной цели.Однако маловероятно, что вы найдете все типы в своем доме.

Какой тип запорного клапана вы найдете в своем доме, зависит от ваших труб и систем. Например, медные клапаны обычно используются в медных трубах, так же как пластиковые клапаны с пластиковыми трубами. Конечно, есть исключения, но для их установки часто требуются переходники или клей.

Типы запорных клапанов

Шаровой кран

Шаровой кран довольно большой с рычажной ручкой.Он обычно используется в местах, где необходимо быстрое включение, например, в основной трубе. Вы можете полностью открыть и закрыть его, просто повернув рычаг на четверть оборота.

Клапан этого типа легко узнать по выпуклой части, в которой удерживается шар, отсюда и название. Кроме того, когда клапан открыт, внутренний шар будет совмещен с трубой, позволяя воде хлестать. В закрытом состоянии шар повернется на 90 градусов и полностью заблокирует отверстие.

Плюсы

• Быстрое включение и выключение.
• Большая рычажная ручка.
• Конструкция шара, закрывающая путь.

Запорный клапан сжатия

Запорные клапаны сжатия обычно используются в медных водопроводных трубах. Это очень прочный клапан, который при необходимости довольно быстро закрывается.

Он работает, вставляя латунное кольцо между трубой и клапаном с помощью стяжной гайки.

Плюсы

• Легко устанавливается на медные трубы.
• Быстро выключается.

Минусы

• Может потребоваться сложный инструмент, например съемник прижимной гильзы.

Принять к сведению

Этот тип запорного клапана относительно легко установить, если у вас есть медные трубы. Однако, если у вас нет медных труб, это может быть сложно.

Трехходовой запорный клапан

Этот тип клапана немного сложнее, так как он позволяет подключать больше труб. Его обычно используют под кухонными раковинами, но не так часто в раковинах в ванных комнатах или унитазах.

Трехходовой клапан работает, перекрывая жидкость в одной трубе, обеспечивая полное давление в другой.Вы можете найти его на кухне или в ванной, но он также часто используется в масляных или паровых системах.

Плюсы

• Подходит для горячего и холодного водоснабжения.
• Используется с разными типами жидкости.

Угловой запорный клапан

Угловые запорные клапаны находятся на трубе, выходящей из стены. Это позволяет вам отключить воду в конкретном туалете или кране при его замене — без перекрытия всей воды для всего дома.

Этот тип запорного клапана очень прочен и может без проблем прослужить много лет.Кроме того, угловые запорные клапаны обычно бывают либо с латунной, либо с хромированной отделкой.

Плюсы

• Долговечный.
• Позволяет перекрыть подачу воды на определенные участки.

Минусы

• Установка может быть сложной задачей.

Прямой запорный клапан

Прямые запорные клапаны обычно используются в водопроводных трубах, идущих от пола, в отличие от угловых запорных клапанов. Их цель — не дать воде вернуться в том же направлении, откуда она пришла.Подобно угловым запорным клапанам, этот тип также позволяет перекрыть подачу воды только в одну конкретную область.

Следовательно, вы можете проводить техническое обслуживание или замену приборов без необходимости перекрывать подачу воды во всем доме.

Плюсы

• Легко поворачивается.
• Позволяет перекрывать воду в определенных областях.

Минусы

• Применяется только в трубах, проходящих через пол.

Запорный клапан для пота

Запорные клапаны для пота обычно используются профессиональными сантехниками на этапе строительства дома или здания.Этот клапан обычно припаивается к медным водопроводным трубам, поэтому его очень сложно снять. Однако, поскольку они впаяны в трубы, они также очень прочные и прослужат долгое время.

Запорные клапаны для пота могут быть выполнены из латуни или меди. Они представляют собой постоянное решение для запорной арматуры и не имеют утечек на протяжении всего срока службы.

Плюсы

• Доступно.
• Прочный.
• Долговечный.

Минусы

• Сложно снять или заменить.

Запорный клапан с нажимной посадкой

Запорные клапаны с плотной посадкой очень просты в установке и требуют только основных инструментов. Благодаря этому любой, кто имеет базовые знания, сможет их установить. Также называемые запорными клапанами, они устанавливаются путем надевания на медные трубы, трубы из ХПВХ или PEX.

Они состоят из резинового уплотнительного кольца и стопорных зубцов из нержавеющей стали. Фиксирующие зубцы служат для предотвращения соскальзывания клапана с трубы. Уплотнительное кольцо работает как прокладка и обеспечивает водонепроницаемость и герметичность впускного отверстия.

Плюсы

• Простота установки.
• Прочный.

Минусы

• Минусов у этого клапана нет.

Запорный клапан для железной трубы

Запорные клапаны для железных труб используются на водопроводных трубах с наружной резьбой. Как правило, их легко установить на железные трубы, отсюда и название. Все, что вам нужно сделать, это прикрутить его к трубе, и он будет установлен. Однако, если вы используете медные трубы или поливинилхлорид, установка будет более сложной, так как вам понадобится переходник с наружной резьбой.

Это очень прочный запорный клапан, который можно использовать на различных трубах, если у вас есть переходник. В переходниках с наружной резьбой используется коническая резьба национального стандарта США NPT.

Плюсы

• Очень прочный.
• Легко устанавливается на железные трубы.
• Подходит для разных труб с переходниками.

Минусы

• Может быть трудно установить на не железные трубы.

Запорные клапаны PEX

PEX — это сшитый полиэтилен, похожий на пластик.Этот тип клапана обычно дешевле, чем латунный или медный. Обычно он используется в трубах с зажимными кольцами или обжимными кольцами.

Он работает путем прижатия инструмента для сжатия колец к обжимному кольцу на внешней стороне трубы. Затем инструмент зажимного кольца нажимает на язычок на одной стороне кольца.

Установка затрудняет демонтаж клапанов из PEX, как и медные запорные клапаны. В основном потому, что вам нужно отрезать кольцо, которое обычно повреждает трубу. В итоге трубу нужно заменить.

Запорный клапан из ХПВХ

Запорные клапаны из ХПВХ

обычно используются в трубопроводных системах из ХПВХ — ХПВХ означает хлорированный поливинилхлорид. При установке они используют особый тип цемента, также известный как «клей».

Кроме того, этот тип запорного клапана также можно использовать на трубах из ПВХ, однако клей из ПВХ плохо сцепляется с материалом из ХПВХ.

Не забывайте

Из-за различных клеев, установка может быть сложной задачей, и обычно требуется профессиональная помощь.Тем не менее, как только вы узнаете, как работают различные «клеи», вы сможете легко установить клапан из ХПВХ самостоятельно.

Где в моем доме перекрывают воду?

Главный запорный вентиль для дома обычно находится по периметру дома. Хорошее место для поиска — это то место, где вода впервые попадает в ваш дом — здесь должен быть клапан. При необходимости вы можете отключить этот клапан, чтобы закрыть всю воду в вашем доме.

Однако клапаны меньшего размера можно найти рядом с приборами или приспособлениями, такими как унитазы или краны.Здесь вы можете использовать небольшой запорный клапан, чтобы перекрыть подачу воды только в этой конкретной области. Следовательно, в вашем доме по-прежнему будет вода, пока вы сможете ремонтировать или заменять ее.

Отключение

Запорная арматура — важнейшая часть любой водопроводной системы. Они позволяют контролировать подачу воды к разным приборам, а также к арматуре. Некоторые клапаны, такие как угловые запорные клапаны, позволяют перекрывать подачу воды в определенные зоны, что удобно во время ремонта.

Установка запорной арматуры — относительно простая задача, в зависимости от типа, ваших навыков и опыта. Некоторые клапаны, такие как CPVC, требуют при установке специального «клея», что может усложнить задачу. Если вы когда-либо сомневаетесь или не уверены, позвоните специалисту, который поможет вам с ремонтом, установкой или заменой.

Что такое запорный клапан?

Запорные клапаны

предназначены для безопасного управления сжатым воздухом в пневматических системах и используются для блокировки сжатого воздуха в процессе промышленной автоматизации и изоляции подсистем, когда они не используются.

Также известен как …

Запорный клапан может также называться запорным клапаном, отсечным клапаном, запорным клапаном, клапаном аварийного отключения, шаровым клапаном или выпускным шаром. клапан.

Как работает запорный клапан?

Чаще всего используется в качестве функции, связанной с безопасностью, использование запорного клапана в составе блока подготовки воздуха может сэкономить время и деньги и считается передовой практикой. Запорные клапаны упрощают обслуживание оборудования, не влияя на остальную систему, быстро останавливая попадание воздуха в часть используемого оборудования.Простые в эксплуатации, они могут использоваться в случае возникновения риска для безопасности, отказа оборудования или для проведения технического обслуживания.

Некоторые запорные клапаны могут быть заблокированы в закрытом положении и защищены от взлома с помощью навесного замка, в то время как другие клапаны серии IMI Norgren соответствуют системным требованиям блокировки, маркировки (LOTO), когда машину нельзя перезапустить пока не будут проведены ремонтные работы.

Как выбрать запорный клапан?

Доступны запорные клапаны разных типов и размеров в зависимости от операции или применения, для которых они необходимы.Чтобы выбрать правильный тип запорного клапана, необходимо учитывать:

• Диапазон
• Окружающая среда и температура
• Размер, положение и тип порта
• Давление
• Тип применения, например, Требование LOTO
• Размер и вес

Типы запорной арматуры

Компания IMI Norgren предлагает серию запорных вентилей в виде отдельных изделий или в составе коробок. В эту серию входят линейки Excelon Plus и Olympian Plus, а также шаровые краны и выпускные шаровые краны.

Типичные области применения запорной арматуры

Запорная арматура позволяет безопасно контролировать сжатый воздух в пневматических системах и используется в различных отраслях промышленности. Запорные клапаны также являются полезным аксессуаром для прекращения подачи воздуха в контролируемых условиях, когда процесс должен работать правильно и безопасно.

Пример использования запорного клапана — часть кольцевой магистрали. Например, расположенный над сливом глухой ноги запорный клапан позволяет сливать любую воду в этой точке, чтобы можно было проводить техническое обслуживание.

Нужно ли мне что-нибудь еще для работы запорного клапана?

Для использования с запорной арматурой имеется ряд продуктов и принадлежностей, включая фильтры, регуляторы, глушители, навесные замки и монтажные кронштейны.

Основы запорного клапана

Как домашний инспектор, я склонен воспринимать запорные клапаны как должное и предполагаю, что все знают, что они собой представляют, как они работают и что с ними может пойти не так. Недавно у меня был клиент, который поделился со мной историей о некоторых проблемах, с которыми он столкнулся с запорной арматурой в своем доме — мы назовем его сэр Уолтер Рэли.Уолтер подумал, что некоторые из проблем, с которыми он столкнулся при замене водонагревателя, были вещами, о которых большинство домовладельцев не задумывается или о которых не знает, и они могут стать хорошей пищей для блога. Я согласился.

Задвижки

Проблемы Уолтера начались, когда он попытался перекрыть подачу воды в свой водонагреватель. У всех водонагревателей должна быть запорная арматура на подаче холодной воды. Если водонагреватель будет заменен, вода отключается именно здесь.

В некоторых домах есть клапан на стороне горячей воды водонагревателя — это не обязательно, но и не проблема.Они просто упрощают обслуживание водонагревателя. Я слышал, как некоторые домашние инспекторы называют запорные клапаны на горячей стороне водонагревателя угрозой безопасности, но это не так. Они в порядке.

Как вы уже догадались, Уолтер не мог полностью перекрыть воду. У него была старая задвижка на водонагревателе, и задвижка была загрязнена — она ​​перекрывала почти воды, но большинство недостаточно хорошо. Задвижка имеет круглую ручку и перекрывает поток воды, по существу закрывая задвижку.На трех фотографиях ниже показана задвижка в открытом, наполовину открытом и полностью закрытом положениях.

Как видите, ручка никогда не поднимается и не опускается при открытии и опускании ворот; по этой причине невозможно определить, находится ли задвижка в открытом или закрытом положении, просто взглянув на нее. На изображении ниже в разобранном виде показано, как выглядят внутренности задвижки.

Когда задвижка на водонагревателе не могла полностью перекрыть поток воды, Уолтер решил, что ему лучше заменить клапан.Он пытался перекрыть подачу воды через главный запорный вентиль своего дома, расположенный ниже водомера. Этот клапан тоже был загрязнен. Затем он подошел к другому главному клапану своего дома, расположенному перед водомером. Вы можете догадаться, к чему все это идет? Этот клапан также был загрязнен. Три засоренных задвижки, невозможно полностью перекрыть подачу воды в его дом. Хорошо, что это был всего лишь «проект», а не чрезвычайная ситуация.

Вы знаете, где находится главный запорный вентиль водопровода в вашем доме? В противном случае взгляните на отчет об осмотре дома — домашние инспекторы должны сообщать о местонахождении запорных кранов для воды и топлива.В большинстве зданий в Миннесоте главный запорный клапан расположен в подвале рядом с фасадом здания. Если подвала нет, вентиль, вероятно, будет располагаться в топочном помещении.

Бордюрный упор

Чтобы продолжить свой проект, Уолтеру пришлось заменить свои основные запорные клапаны. Для этого ему нужно было позвонить в городское управление водоснабжения и попросить отключить воду в его дом на улице. Первый запорный вентиль водопровода в доме расположен под землей возле улицы — это называется ограничителем бордюра или краном бордюра.Иногда клапан зарыт в грязь, а иногда они полностью залиты бетоном. На фото ниже показан пример крышки доступа, расположенной во дворе перед домом.

А вот и вид поближе.

В случае с Уолтером людям из городского водопровода потребовалось около 40 минут, чтобы даже найти ту, что стояла во дворе его дома, потому что она была похоронена. По крайней мере, его не закопали под тротуаром. Вот как может выглядеть крышка доступа, если она расположена на подъездной дорожке или тротуаре.Трудно принять это за что-то еще.

Когда город включает или выключает воду у обочины, они используют специальный инструмент, подобный изображенному ниже.

Краны шаровые

Как только город отключил водоснабжение его дома, Уолтер начал заменять вентили. Он нанял сантехника для замены первого клапана перед счетчиком, а затем сам сделал остальные клапаны. Вместо задвижек он использовал шаровые краны. Шаровые краны намного проще в эксплуатации — у них есть рычажная ручка, которую нужно повернуть только на 90 градусов, чтобы полностью выключить.Для сравнения, для полного отключения задвижки, которую я показал выше, мне потребовалось 15 оборотов запястья.

Когда ручка шарового крана параллельна крану или трубе, она открыта. Когда он перпендикулярен, он закрыт. Это позволяет легко узнать, открыт или закрыт шаровой кран, просто взглянув на него. Шаровой кран внизу находится в открытом положении.

На фотографиях ниже показан шаровой кран в открытом, наполовину открытом и полностью закрытом положениях.

Шаровые краны также значительно реже протекают; Я не могу припомнить, чтобы когда-либо обнаруживал протекающий шаровой клапан, но я все время нахожу протекающие клапаны других типов.

Запорные клапаны

У

Уолтера не было запорных клапанов, но, поскольку я говорю о разных типах клапанов, я должен упомянуть и запорные клапаны. Запорные клапаны обычно встречаются на сантехнике — например, на линии подачи воды в ваш туалет. Запорный клапан очень похож на задвижку, но немного компактнее.Запорный клапан работает, перемещая стопор вверх и вниз. На фотографиях ниже показан запорный клапан в открытом, наполовину открытом и полностью закрытом положениях.

Посмотрите на шток на этих фотографиях — вы заметите, что когда клапан полностью закрыт, шток вообще не виден. Большинство запорных клапанов намного меньше, чем тот, что изображен выше, но я решил использовать в своем примере больший, потому что он дает лучший обзор. На фото ниже в разобранном виде показаны внутренности запорного клапана.

Подобно запорным клапанам, запорным клапанам требуется больше времени для срабатывания, и они более склонны к утечкам. Если у вас негерметичный запорный клапан, вы часто можете остановить утечку, используя гаечный ключ, чтобы затянуть гайку прямо под ручкой. Левша распутный, правый крепкий.

Сводка

Если вы хотите предотвратить головную боль с водопроводом, проверьте основные запорные клапаны у себя дома. Доступны ли они? Когда клапан полностью закрыт, полностью ли перекрывается подача воды в ваш дом? Виден ли бордюрный мостик в вашем дворе? Приятно узнать об этом до того, как у вас возникнет проблема.

Задвижки, запорные клапаны и шаровые краны — самые распространенные типы клапанов, которые можно найти в вашем доме. Если у вас есть проекты, требующие замены клапанов, я рекомендую использовать шаровые краны, также известные как четвертьоборотные клапаны. Их легче использовать, и они менее подвержены утечкам.

Рубен Зальцман, Structure Tech Home Inspections

Объемные запорные клапаны

| Планка для борова

Объемные запорные клапаны позволяют течь определенному количеству воды перед автоматическим закрытием клапана.Идеально подходит для заполнения больших резервуаров для хранения, резервуаров для опрыскивателей, промывки или других применений, когда перед остановкой необходимо вылить определенное количество воды. Необходимо вручную сбрасывать после каждого запуска.

Управление чрезвычайно простое и не требует электричества для работы.

Агрегаты на 250 и 500 галлонов регулируются с шагом 10 галлонов и оснащены соединениями MPT 3/4 дюйма.

Агрегат на 2500 галлонов регулируется с шагом 100 галлонов и имеет соединения MPT 1 «.

Инструкции для пользователя:
ПРИМЕЧАНИЕ: Должен быть доступный поток через клапан и систему для проверки и регулировки клапана. Убедитесь, что потребность ниже по потоку создается путем открытия полевых клапанов, спринклеров и т. Д. Убедитесь, что установка установлена ​​в соответствии с направлением потока. (большая стрелка на верхнем корпусе)

1. Закройте главный клапан, полностью повернув ручку настройки в верхней части клапана против часовой стрелки, пока циферблат не окажется на нуле точно перед маленькой стрелкой на корпусе, указывающей на циферблат, и щелкнет.
2. Полностью откройте задвижку на входе, но только немного приоткройте задвижку на выходе (если применимо). Главный клапан должен оставаться закрытым.
3. Медленно поверните ручку настройки в верхней части клапана. Поверните его против часовой стрелки до желаемого объема на циферблате, совместив желаемый объем с маленькой стрелкой на корпусе клапана.
4. Полностью откройте задвижку ниже по потоку (если применимо), и для нормальной работы клапан должен полностью открыться.

Технические характеристики
Ирригационное устройство на основе объема, состоящее из водомера, шкалы регулировки объема и клапана, все в одном устройстве.

Размеры (блоки 250 и 500 галлонов)
Длина 130 мм [5,1 дюйма]
Ширина 102 мм [4,0 дюйма]
Высота 86 мм [3/4 дюйма]
Вес 0,33 кг [0,85 фунта]

Производительность (блоки 250 и 500 галлонов)
Минимальный расход 0,08 (м3 / ч) [0,35 галлонов в минуту]
Максимальный расход 1,5 (м3 / ч) [6,61 галлонов в минуту]
Минимальное рабочее давление 0,5 (бар) [7,25 фунтов / кв. Дюйм]
Максимальное рабочее давление 10,0 (бар) [145 фунтов / кв. Дюйм]
Максимальная рабочая температура 60 ° C [140 ° F]

Размеры (2500 галлонов)
Длина 210 мм [8.4 дюйма]
Ширина 90 мм [3,5 дюйма]
Высота 117 мм [4,7 дюйма]
Вес 0,52 кг [1,1 фунта]

Производительность (2500 галлонов)
Минимальный расход 0,5 (м3 / ч) [2,2 галлона в минуту]
Максимальный расход 5,0 (м3 / ч) [22,9 галлонов в минуту]
Минимальное рабочее давление 0,5 (бар) [7,25 фунт / кв. ]
Максимальное рабочее давление 10,0 (бар) [145 PSI]
Максимальная рабочая температура 60 ° C [140 ° F]

Заявление об ограничении ответственности: Из-за различных условий применения и установки на эти устройства не распространяется гарантия.

FireChek Пневматические запорные клапаны с подогревом

ВА Серия

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов

VIP серии

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

G (BSPP): от 3/8 дюйма до 2 дюймов

VIP-EVO серии

Материалы

Корпус: Алюминий (несмачиваемый)
Концевые соединения: Покрытая никелем Латунь (смачиваемая)
Поршень: Хим.Латунь с никелевым покрытием (контактирующая со средой)
Седло: ПТФЭ, 15% стекловолокно
Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов
G (BSPP): от 3/8 дюйма до 2 дюймов

Угловые клапаны

Материалы

Корпус: SS или бронза
Уплотнения: PTFE

Подключения

NPT: от 3/8 дюйма до 2 дюймов
Tri-Clamp: от 1/2 дюйма до 2 дюймов

J Серия

Материалы

Корпус: Латунь
Уплотнения: BUNA или Viton

Подключения

NPT: от 3/8 дюйма до 1 дюйма

VAX серии

Материалы

Корпус: SS или латунь
Уплотнения: FPM
Седла: PTFE

Подключения

NPT: от 3/8 дюйма до 1 дюйма

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

P2 серии

Материалы

Корпус: PVC
Уплотнения: EPDM или Viton
Седла: PTFE

Подключения

NPT: от 1/2 «до 4»
Клейкое гнездо: от 1/2 «до 4»

101 серии

Материалы

Корпус: Никелированная латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: от 3/8 дюйма до 3 дюймов

26 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ и витон
Седла: RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

36 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: PTFE
Седла: RPTFE

Подключения

NPT: от 1/4 «до 3»
Сварка с муфтой: от 1/4 «до 3»
Tri-clamp: от 1/2 «до 4»

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

XP3 серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

DSI-WG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

XLB серии

Материалы

Корпус: Ковкий чугун с футеровкой PFA
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

150 #: 1/2 дюйма до 6 дюймов

V Серия

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: ПТФЭ, TFM или 50/50
Седла: ПТФЭ, TFM или 50/50

Подключения

NPT: 1/2 дюйма до 4 дюймов
150 # / 300 #: 1/2 дюйма до 8 дюймов
Tri-Clamp: 1/2 дюйма до 4 дюймов

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

30D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

Tri-Clamp: от 1/2 до 4 дюймов

31D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ / витон или RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

33D серии

Материалы

Корпус: Латунь
Седла: RPTFE
Уплотнения: RPTFE / Viton

Подключения

NPT: от 1/4 дюйма до 2 дюймов

MPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: TFM
Уплотнения: TFM

Подключения

150 #: от 3/4 дюйма до 6 дюймов
300 #: от 1 1/2 дюйма до 6 дюймов

PTP серии

Материалы

Кузов: PVC
Седла: PTFE
Седла: EPDM или Viton

Подключения

NPT: 1/2 дюйма на 2 дюйма
Клейкое гнездо: 1/2 дюйма на 2 дюйма

BFY серии

Материалы

Корпус: Нержавеющая сталь 316L
Седла: EPDM, SIlicon или Viton

Подключения

Tri-Clamp: от от 1/2 до 6 дюймов
Стыковая сварка: от 1/2 до 6 дюймов

FE серии

Материалы

Кузов: PVC
Сиденья: EPDM

Подключения

Вафля: от 1 1/2 до 12 дюймов

FK серии

Материалы

Кузов: GRPP
Сиденья: Полипропилен

Подключения

Межфланцевый: от 1 1/2 дюйма до 12 дюймов
С выступом: От 2 1/2 дюйма до 12 дюймов

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: RPTFE

Подключения

Межфланцевый: От 2 до 12 дюймов
С выступом: От 2 до 12 дюймов

HPX серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: Графит

Подключения

Межфланцевый: от 3 до 48 дюймов
С проушинами: от 3 до 48 дюймов
ANSI класс 150, 300, 600

HPX серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: Графит

Подключения

Межфланцевый: от 3 до 48 дюймов
С проушинами: от 3 до 48 дюймов
ANSI класс 150, 300, 600

ST серии

Материалы

Корпус: Ковкий чугун с эпоксидным покрытием
Седла: BUNA или EPDM

Подключения

Межфланцевый: От 2 до 12 дюймов
С выступом: От 2 до 24 дюймов

XLD серии

Материалы

Кузов: Ковкий чугун с покрытием PFA
Седла: Витон

Подключения

Межфланцевое соединение: От 2 дюймов до 24 дюймов
С выступом: От 2 дюймов до 24 дюймов

061 серии

Материалы

Корпус: Ковкий чугун с футеровкой PFA
Заглушка: Ковкий чугун с футеровкой PFA

Подключения

150 #: 1/2 дюйма до 4 дюймов

067 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ

Подключения

150 #: 1/2 дюйма до 4 дюймов

XP3 серии

Материалы

Корпус: нержавеющая сталь или углеродистая сталь
Уплотнения: PTFE, RPTFE, PFA или специальный

Подключения

150 #: от 1/2 до 12 дюймов
300 #: от 1/2 до 12 дюймов

GVI серии

Материалы

Корпус: Углерод или нержавеющая сталь
Накладка : SS, TFE или PEEK

Подключения

150 #: 1/2 дюйма до 4 дюймов
300 #: 1/2 дюйма до 4 дюймов
NPT: 1/2 дюйма до 2 дюймов
SW: 1/2 дюйма до 2 дюймов

GV серии

Материалы

Корпус: Бронза или нержавеющая сталь
Отделка: Бронза, SS или PEEK

Подключения

NPT: 1/2 дюйма до 2 дюймов
Стыковая сварка: 1/2 дюйма до 2 дюймов

GH серии

Материалы

Корпус: Чугун
Отделка: Бронза или нержавеющая сталь

Подключения

150 # Фланец: от 2 1/2 «до 8»
300 # Фланец: от 2 1/2 «до 8»

EWG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

DSI-WG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

21 серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 2 дюймов

282 серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная x внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

282LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

Ручные клапаны

2-ходовые шаровые краны

NPT: от 1/4 дюйма до 3 дюймов
Сварка с муфтой: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от 1/2 дюйма до 3 дюймов

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с проушинами: от 2 до 8 дюймов

112LF серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

282LF серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная резьба c внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

250LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

Ручные клапаны

2-ходовые шаровые краны

NPT: от 1/4 дюйма до 3 дюймов
Сварка с муфтой: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от 1/2 дюйма до 3 дюймов

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с проушинами: от 2 до 8 дюймов

FireChek® серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: Delrin®

Подключения

NPT: 1/4 «
ISO: 1/4″

Клапаны пожаробезопасные FM

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / межфланцевое соединение: 3 дюйма и 4 дюйма

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

ESOV серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седло: Трим API 8 или 12
Уплотнение крышки: Графит

Подключения

150 #: от 2 до 16 дюймов
300 #: от 2 до 16 дюймов

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

Клапаны пожаробезопасные FM

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / межфланцевое соединение: 3 дюйма и 4 дюйма

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

Межфланцевый: От 2 до 12 дюймов
С выступом: От 2 до 12 дюймов

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

F Серия

Материалы

Корпус: Алюминий с полиуретановым покрытием

Момент

Пружинный возврат: до 56 500 дюймов / фунт.
двойного действия: до 59000 дюймов / фунт.

O Серия

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
двойного действия: до 25600 дюймов / фунт.

P Серия

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
двойного действия: до 25600 дюймов / фунт.

CE серии

Материалы

Корпус: Поликарбонатный пластик (ABSPC)

Момент

100 дюймов / фунт.

V4 серии

Материалы

Корпус: Алюминий с эпоксидным покрытием

Момент

125 или 300 дюймов / фунт.

R4 серии

Материалы

Корпус: Поликарбонат

Момент

300 или 600 дюймов / фунт.

S4 серии

Материалы

Корпус: Антикоррозийный полиамид

Момент

до 2600 дюймов / фунт.

O Серия

Материалы

Корпус: Литой под давлением алюминиевый сплав

Момент

до 8680 дюймов / фунт.

B7 серии

Материалы

Корпус: Алюминий с эпоксидным порошковым покрытием

Момент

до 20 000 дюймов / фунт.

FEX серии

Легко модернизируется на

Шаровые краны HPF, 150F и 300F

Сепаратор серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя резьба): от 1/4 дюйма до 1 дюйма

Фильтрация

Твердые вещества: 1 микрон
Вода: Удаление 100%

Комбинированный фильтр-элиминатор серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя резьба): от 1/4 дюйма до 1 дюйма

Фильтрация

твердых тел: .01 микрон
Вода: Удаление 100%

01N Серия

Материалы

Корпус: Нейлон

Подключения

NPT: 1 »

01A Серия

Материалы

Корпус: Алюминий

Подключения

NPT: 1 «

Серия DM-P

Материалы

Корпус: Пластик

Подключения

NPT (наружная резьба): от 1/4 дюйма до 1 дюйма

A1 серии

Материалы

Корпус: Алюминий или нейлон

Подключения

NPT: 1 дюйм или 2 дюйма

MAG серии

Материалы

Корпус: Нержавеющая сталь

Подключения

NPT: от 1/4 дюйма до 2 дюймов
BSPP: от 1/4 дюйма до 2 дюймов
Т-образный зажим: от 1/2 дюйма до 2 дюймов

G2 серии

Материалы

Корпус: нержавеющая сталь , алюминий или латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов
Т-образный зажим: 3/4 дюйма до 2 1/2 дюйма
Фланец: 1 дюйм до 2 дюймов

TM серии

Материалы

Кузов: ПВХ график 80

Подключения

NPT: от 1 до 4 дюймов
Клейкое гнездо (внутренняя): от 1 до 4 дюймов
Фланец: от 3 до 4 дюймов

WM-PT серии

Материалы

Кузов: ПВХ планка.60 или 80

Подключения

Клейкое гнездо (наружная): 1/2 дюйма до 4 дюймов
Вставка: 1 1/2 дюйма до 8 дюймов

WWM серии

Материалы

Кузов: ПВХ планка. 60 или 80

Подключения

Клейкое гнездо (наружная): 1/2 дюйма до 4 дюймов
Вставка: 1 1/2 дюйма до 8 дюймов

LM серии

Материалы

Корпус: Алюминий

Подключения

NPT: 1/2 «

WM серии

Материалы

Корпус: Бронза с эпоксидным покрытием

Подключения

NPT: 1/2 дюйма до 2 дюймов

WM-NLC серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов

WM-NLCH серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов

D10 серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 1 дюйма
Фланец: 1 1/2 дюйма до 2 дюймов

WM-PC серии

Материалы

Корпус: Полимер, армированный волокном

Подключения

NPT: от 1/2 «до 1 1/2»

WM-PD серии

Материалы

Корпус: Полиамид, армированный стеклом

Подключения

NPT: 1/2 — 3/4 дюйма

Импульсный выход

для счетчиков воды

Узнайте, что такое импульсный выход, и сравните счетчики воды, доступные с этой функцией.

Принадлежности

для счетчиков воды

Ознакомьтесь со всеми аксессуарами, предлагаемыми для наших счетчиков воды.

Инструкция по отключению воды на счетчике

В случае возникновения чрезвычайной ситуации важно знать расположение запорного клапана воды в вашем доме. Если вы не можете найти или управлять запорным клапаном в своем доме, другой альтернативой является управление водопроводным краном на улице, чтобы перекрыть подачу воды в ваш дом.

Необходимых инструментов:

• Отвертка
• Ключ полумесяц
• Ключ остановки бордюра (при наличии)
