Дренажные трубы для отвода грунтовых вод: устройство

Дренажные трубы для отвода грунтовых вод являются необходимым оборудованием для монтажа системы защиты здания от негативного и разрушающего действия подземной влаги. От качества и правильности сооружения данной системы зависит продолжительность срока эксплуатации постройки.

Дренажные трубы необходимы для осуществления постоянного контроля над уровнем грунтовых вод, который периодически увеличивается из-за попадания в почву талой или осадочной воды.

Именно специализированная труба поможет осуществить своевременное отведение влаги и сохранность фундамента здания.

Классификация и характеристика труб для дренажа

Полиэтиленовые трубы очень популярны

Строительство дома на загородном участке требует создания эффективной и качественной системы, с помощью которой можно отвести любое количество вод, находящихся под землей в районе проведения строительных работ.

Современные производители поставляют на рынок множество самых разнообразных дренов.

Труба для дренажа грунтовых вод может быть изготовлена из:

• асбестцемента;
• керамики;
• полиэтилена высокого и низкого давления;
• поливинилхлорида;
• полипропилена.

Самым популярным изделием на сегодняшний день являются гофрированные дрены. Прежде чем сделать приобретение и приступить к созданию системы дренажа, необходимо уточнить, каковы особенности того или иного изделия.

Пластмассовые дрены легки и прочны

Некоторые модели дренов предполагают наличие перфорации, одни предназначены для расположения глубоко под землей и способны выдержать давление грунта, другие созданы для обустройства дренажной системы на небольшой глубине и повышенные нагрузки выдержать не смогут.

Чтобы дренажные системы были по-настоящему качественными и эффективными, их сооружение должно быть выполнено из составляющих, технические характеристики которых полностью соответствуют предстоящим нагрузкам.

Двусторонние конструкции могут выдержать большое давление почвы

Дрены из пластмассы способны выдержать негативное воздействие агрессивной среды. Еще одно преимущество изделий из пластмассы – малый вес.

Благодаря этому, проще доставить изделия на объект и легко выполнить монтаж.

Для достижения поставленной цели в различных условиях производители создают дрены:

1. Двухсторонние, способные выдержать повышенные нагрузки и давление грунта. Их используют для создания дренажной системы на большой глубине.
2. Трубы, оснащенные специальным фильтром, предназначенные для использования в тех местах, где возможно засорение различными частицами.
3. Дрены с увеличенным диаметром пригодны для отведения большого количества воды во время ливневых дождей или весеннего таяния снега.

Кокосовый фильтр

Современные дренажные трубы оснащены фильтром из кокосового волокна, обладают высокой гибкостью и прекрасными прочностными характеристиками.

Их легко укладывать в траншеи, глубина которых порой превышает 3 м, а форма изобилует изгибами.

Муфты, установленные на концах каждой из труб, значительно облегчают монтаж и обеспечивают надежное герметичное соединение.

Работа по сооружению дренажной системы

Открытые системы легко чистить

Прежде чем приступить к работе, нужно определиться с необходимостью создания и характеристиками данной системы. Обустройством занимаются после того как будут установлены:

• особенности участка;
• глубина залегания грунтовых вод;
• характерный состав грунта;
• изменения рельефа, наличие залежей камней или уклонов.

Существуют дренажные системы открытого и закрытого типа. Многие владельцы загородных домов обустраивают открытые сооружения в виде каналов и специально построенных сборников воды.

Их главное преимущество – доступность для чистки. Подземные системы предусматривают наличие не только качественных надежных труб, одной из важнейших составляющих являются дренажные колодцы.

Начало работ по сооружению дренажной системы загородного дома связано с изучением всех деталей, проведением геологических изысканий и составлением проекта. В соответствии с полученными данными будет определена глубина траншей, их точное расположение, выбраны наиболее подходящие модели дренов.

При прокладке траншей необходимо учитывать наклон и изгибы будущей дренажной системы.

Дренажная система

Все сделанные подкопы должны быть нужной глубины (дно траншеи расположено ниже уровня промерзания почвы), иметь ширину, превышающую диаметр трубы, уклон, установленный в зависимости от расположения угла дома или дренажного колодца по отношению к линии горизонта. Начинается монтаж с подготовки траншей:

1. В соответствии с утвержденным планом копают канавы нужной глубины, обеспечивая необходимый уклон.
2. На дне каждой из них стелят геотекстиль, выполняют отсыпку крупнофракционным гравием толщиной не менее 20 см, поверх которой укладывают дренажные трубы с готовыми отверстиями для самоочистки. Сверху трубы также засыпают гравием или щебнем, после чего заворачивают в свободные края геотекстиля.
3. Все составляющие скрепляются меду собой посредством муфт, установленных на концах изделий. Приступить к монтажу можно после того, как будет подтверждено завершение работ по обустройству колодцев. Подробнее об обустройстве дренажной системы смотрите в этом видео:

Каждая составляющая часть системы оснащена эффективным фильтром, позволяющим собирать в дренажных отсеках отфильтрованную воду.

Ее используют вторично для полива или орошения садового участка.

Обустройство такой системы требует наличия специального водоема, созданного искусственным путем, и оснащения труб дренажной системы клапанами, предупреждающими обратное движение воды.

Эффективность системы гарантируют смотровые дренажные колодцы, с помощью которых можно контролировать процесс очистки и уровень накопившихся сточных ливневых вод.

Точечный дренаж

Точечный дренаж подойдет для отвода талых и дождевых вод

Данная система требует обустройства отдельных элементов:

1. Емкость, предназначенная для сбора дождевой воды, для установки которой сооружают подушки из бетона.
2. Обустройство поворотного дренажного колодца.
3. Дрен, установленный для отведения талых и ливневых вод.

Обеспечить длительное существование постройки поможет дренажная система, созданная по всем правилам, в соответствии с требованиями технической документации. В первую очередь необходимо позаботиться о создании в установленных местах приямков, глубина которых определяется в соответствии с необходимостью сооружения бетонной подушки и учетом ее толщины. Она должна быть не менее 10 см.

Следующий шаг – установка приемников воды (дождевиков). Все они соединяются с подземными коммуникациями, то есть дренажными трубами, из которых создана система.

Все дрены укладываются под наклоном. Чтобы не ошибиться и избежать застоя жидкости внутри системы, необходимо обеспечить уклон равный 0,5 см на каждый метр трубы.

Решетка защитит слив от попадания крупного мусора

Все дождеприемники представляют собой монолитную конструкцию, которую накрывают декоративными решетками. Это своего рода защита от попадания различных загрязнений. Основной момент – расположение решетки ниже уровня почвы не менее чем на 1-2 см.

Установка решеток не требует дополнительного крепежа. Прежде чем уложить решетки, необходимо залить бетоном расстояние, оставшееся между боковыми стенками колодца и грунтом.

Создавая дренажную систему на приусадебном участке нужно помнить о том, что нельзя объединять поверхностные и обустроенные под землей дрены. Дело в том, что элементы, установленные на поверхности, предназначены для отвода ливневых вод за границы участка, а подземные – для отвода воды, содержащейся в почве. ПРимер устройства точечного дренажа в этом видео:

Осуществляя укладку труб, нужно особое внимание уделить их уклону. Слишком большое значение станет причиной ускоренного течения воды, из-за которого некоторые частицы мусора задерживаются в трубах и становятся причиной быстрого засорения.

Дренажная система на загородном участке — ТЕХНОНИКОЛЬ

Дренажная система на приусадебном участке – один из необходимых элементов его жизнеобеспечения, о котором домовладельцу желательно позаботиться еще на этапе планирования. Продумывая, где будут размещены дом и подсобные помещения, разбиты клумбы, проложены дорожки и обустроены площадки, нужно сразу же предусмотреть и систему водоотвода с этих участков. Иначе в случае осадков и весеннего таяния снежного покрова на лужайках, грядках, площадках и дорожках образуются лужи. При этом на земельных участках размывается почва, возникают трудности с уходом за растениями, а дорожки и площадки деформируются и разрушаются.

И, конечно же, вода несет угрозу дому. На дачных и строительных форумах нередки жалобы посетителей на то, что в дождливый период сыреют стены, заливаются водой подвалы, разрушается фундамент, на стенах появляются трещины и приходится вести постоянную борьбу с плесенью. При этом даже правильно устроенные бетонные отмостки не решают проблему.

Основной ошибкой строителей на сегодняшний день является то, что они ограничиваются установкой водосточной системы. Тогда как мало увести воду с кровли. Необходимо обеспечить ее отведение подальше от фундамента здания.

Поэтому дренажная система является столь же обязательным элементом в обустройстве приусадебного участка, как и водосточная. В идеале они должны быть спроектированы и установлены в комплексе.

Что нужно знать перед тем, как устанавливать дренажную систему?

Чтобы определить, какой вид дренажной системы будет наиболее эффективным, необходимо:

• знать уровень грунтовых вод, тип грунта, особенности ландшафта и другие особенности вашего земельного участка. Поэтому перед её планированием желательно обратиться за консультацией к гидротехникам и гидрогеологам. Также ответ на этот вопрос вам могут дать специалисты, которые бурили скважину на вашем участке;
• определить, где будет находиться точка сброса воды, куда будут сбрасываться как поверхностные, так и грунтовые воды. Если ваш участок имеет наклонный рельеф, то это будет самая нижняя точка участка. Для участка, который находится на склоне, необходимо предусмотреть систему перпендикулярных склону дренажных траншей, чтобы предотвратить стекание воды с верхнего участка на расположенный ниже. Если территория не имеет уклонов, то нужно предусмотреть дренажные колодцы и насосы для откачивания воды из дренажной системы;
• рассчитать пропускную способность дренажных систем. Пропускная способность систем водосбора  зависит от площади поверхности участка, с которой будет собираться вода. Для расчета можно воспользоваться программой гидравлического расчета;
• определить нагрузку, которую будут выдерживать дренажные системы. Поверхностное давление на сооружения для отвода воды зависит от мест их эксплуатации.

Виды дренажных систем

В зависимости от назначения, на приусадебных участках применяются открытые, засыпные и закрытые дренажные системы.

Открытые имеют вид канавы размером примерно полметра шириной и такой же глубины, выкопанной по периметру объекта. Это самое простое решение, которое легко самостоятельно реализовать на объекте, эстетическая привлекательность которого не имеет значения (возможно, какая-нибудь подсобная постройка). При этом канавы периодически засыпаются, и их нужно обновлять либо укреплять распорками.

Засыпные – такой вид дренажной системы также можно установить самостоятельно, но для этого нужно приложить гораздо больше усилий. В вырытую траншею укладывается геотекстиль, затем помещаются щебенка, битый кирпич, бут. Края геотекстиля заворачиваются, и сверху канава засыпается дерном. Такие дрены можно использовать по периметру сооружений и непосредственно на земельном участке. Они долговечны в эксплуатации, однако их недостатком является низкая пропускная способность.

Закрытые – это наиболее трудный для самостоятельной укладки тип дренажной системы. Он состоит из перфорированных труб, укладываемых в вырытые траншеи, а также смотровых и водосборного колодцев. При этом  на дно траншеи сначала укладывается геотекстильная ткань, затем насыпается слой щебенки, укладываются трубы, которые засыпаются щебенкой, а уже затем края геотекстильной ткани заворачиваются. Образуется своеобразный рулон, который сверху засыпается землёй.

Поверхностный водоотвод – это самое простое и вместе с тем самое эффективное комплексное решение, предлагаемое современными производителями систем водоотводов. Систему можно установить на участке даже без привлечения специалистов.

Эти дренажные системы состоят из углубленных лотков, которые образуют желоба (водосборные каналы), и корзин-пескоуловителей. Лотки и корзины защищены сверху решетками, чтобы исключить попадание в систему листьев и крупного мусора. Лотки изготовлены из бетона, полимербетона либо пластика. Корзины – из пластика.

Важно! Чтобы отведение воды осуществлялось самотеком, линейные системы поверхностного водоотвода устанавливаются с уклоном минимум 5 мм на метр длины.

К корзинам подсоединены трубы, по которым вода выводится в систему ливневой канализации.

Благодаря надежности и эстетической привлекательности конструкций, простоте в обустройстве и эксплуатации, такие дренажные системы с успехом применяются в частном строительстве. Они быстро уводят избыток влаги от фундамента строения, с пешеходных дорожек, автомобильной парковки. Обустроенные по периметру клумб и газонов, обеспечивают оптимальные влажность грунта и условия для растений.

Для чистки системы достаточно снять верхнюю решетку и удалить из лотков и пескоуловителя скопившийся мусор и песок.

Системы поверхностного водоотвода могут быть линейными и точечными.

Линейные системы водоотвода

При выборе линейной системы водоотвода нужно учесть класс нагрузки её лотков. Так, лотки поверхностного водоотвода ТЕХНОНИКОЛЬ, используемого на тротуарах, пешеходных и велосипедных дорожках, у стен коттеджей, имеют гидравлическое сечение 70 мм (70DN).

Для зон автомобильных парковок, бордюров и обочин автомобильных дорог, не предназначенных для движения, используются лотки с гидравлическим сечением 100 мм (100DN).

Лотки соединяются либо напрямую, либо с помощью переходников с дождесборниками S’park ТЕХНОНИКОЛЬ.

Дождесборники S’park ТЕХНОНИКОЛЬ
пластиковые квадратной и круглой формы с решеткой являются универсальным решением в системе водоотвода. Они могут выполнять функции дождесборника, пескоуловителя, ревизионного и дренажного колодцев. Глубина заложения колодца может варьироваться путем наращивания секций. Приемники выполнены из морозостойкого пластика, который не трескается при замерзании воды в резервуаре. Внутрь колодцев устанавливается улавливатель песка, а сверху они накрываются изящной полимерной решеткой, защищающей его от попадания крупного мусора.

Колодец из ДП-25. 25-пп  Технониколь квадратной формы очень удобен в устройстве дренажной системы. Его высоту можно также регулировать, наращивая секции одна на другую с использованием штырей и защелок. При необходимости комплект можно снова разобрать в исходное положение.

Дренажные лотки ТЕХНОНИКОЛЬ могут подсоединяться к нему как напрямую, так и с помощью переходников.

Из всех видов решений по созданию дренажных систем комбинация поверхностных линейной и точечной систем водоотвода является самым эффективным, долговечным и эстетически привлекательным. Дренажная система S’park в сочетании с водосточной системой ТЕХНОНИКОЛЬ обеспечат эффективное отведение воды  с вашего участка – начиная от кровли постройки и заканчивая площадками, дорожками, клумбами и грядками.

Однажды установив такую систему водоотведения на участке, вы на долгие годы надёжно защитите постройки, сооружения и земельный участок от избыточного увлажнения. Фасад дома всегда будет красивым, дорожки сухими и ровными, а участок – ухоженным.

Устройство дренажа на участке — совет эксперта от Геотех

Если ваш загородный участок расположен в низине или грунтовые воды находятся высоко, то стоит подумать об устройстве дренажной системе, благо сделать качественный дренаж можно на выбор — своими руками или заказав услуги специалистов. Без дренажа вас ждёт сплошное разочарование от проживания за городом — подвал будет постоянно подтапливаться, сырость начнёт разрушать фундамент и на участке не удастся избавиться от луж.

Устройство дренажа поможет решить сразу две задачи:

1. Отвести с участка воду, выпадающую в виде осадков,
2. Отвести высоко расположенные грунтовые воды.

Затраты окупятся сторицей, так как на участке и в подвальном помещении будет сухо, хозяевам не придётся перепрыгивать через лужи, а в подвале пропадёт сырость.

Отвод грунтовых вод защитит от разрушения фундамент и корневую систему растений, а дренирование воды от дождя и таянья снега поможет превратить участок из болота в красивую лужайку.

Обустройство дренажа состоит из нескольких этапов:

1. Проектирования,
2. Монтажа дренажа (поверхностный или глубинный).

Проектирование

Для грамотного проектирования необходимо знать, что дренажная система состоит из:

1. Дренажной трубы,
2. Дренажного слоя (фильтрационной и инфильтрационной прослойки).

Трубы в системе соединяются фитингами и предназначены для отвода воды, а дренажный слой пропускает воду, но за счёт фильтрационной прослойки задерживает крупные фрагменты грунта от попадания в трубы и их засорения. Отличия фильтрационного и инфильтрационного слоя в том, что что первый фильтрует воду и задерживает частички грунта, что предотвращает заиливание системы, а второй необходим для отвода воды из зоны соприкосновения с грунтом. Для фильтрации хорошо подходит геотекстиль, так как он хорошо пропускает воду, но фильтрует частички грунта.

В некоторых дренажных системах необходим разделяющий слой и ступенчатый фильтр. Первый укладывается, как прослойка, между фундаментом и дренажом, второй состоит из нескольких слоёв с разным уровнем водопроницаемости.

При расчёте необходимых свойств дренажной системы стоит учитывать следующие моменты:

1. Химический состав грунтовой воды,
2. Нет ли на участке тектонических нарушений,
3. Особенности грунта и глубину залегания грунтовых вод,
4. Степень устойчивости грунтовых пород.

Так же учитывайте, что угол уклона труб должен составлять 0,5−0,7% к месту сбора воды, а также обязательно проектируйте ревизионные колодцы, которые необходимы для контроля за работой дренажной системы и её промывки. Оптимальный диаметр колодцев 300−320 мм, а устанавливать их надо на точках поворота дренажа, например, по углам периметра здания.

Если проектируется пристенный дренаж, то он должен обходить все стены по внешнему периметру, а нижняя часть труб должна располагаться на 20−50 см ниже уровня нижней точки фундамента.

Монтаж дренажа

Если посмотреть на классический дренаж в разрезе, то мы увидим в центре дренажную трубу, которая со всех сторон окружена щебнем. Сверху и снизу щебня находится песчаная прослойка, а весь контур труба-щебень-песок облегает геотекстиль, обладающий отличными фильтрующими свойствами.

На первом этапе при устройстве дренажа на загородном участке на расстоянии до 2 метров по периметру здания прокапывается траншея, глубина которой зависит от уровня грунтовых вод и глубины залегания фундамента. В соответствии с техническими требованиями нижний уровень траншеи должен быть на 20−50 см ниже основания фундаментной конструкции.

Далее от траншеи делаются отводы, по которым и будет происходить слив воды. Не забываем про угол уклона, иначе вода банально станет в трубах и уровень дренирования будет на нуле. Не забываем сразу готовить на углах периметра здания ревизионные колодцы, без них очистить систему от заиливания будет проблематично.

Следующий этап — это укладка геотекстиля, тут важно так рассчитать ширину полотна, чтобы оно захватывало не только дренажную трубу, но подсыпной слой щебня. Выбирая геотекстильное полотно отдавайте предпочтение синтетику с максимальной водопропускной способностью, так как материал должен без проблем пропускать воду, но задерживать фрагменты грунта.

После укладки синтетика засыпается слой щебня при толщине слоя 10−15 см, затем в траншею и отводы укладывается дренажная труба, по которой и будет осуществляться отвод излишка грунтовой воды и влаги от дождей и таяния снега.

Внимание! Очередной этап требует внимательности — трубу в дренажной системе надо соединить с трубой отвода через дренажные колодцы. Для стыковки используются специальные фитинги, соединители, двойники и тройники, в зависимости от конфигурации системы. Все стыки должны быть герметичны, иначе вода будет уходить не в отвод, а назад в грунт!

Предпоследний этап обустройства дренажной системы — это засыпка верхнего слоя щебня и устройство песчаной прослойки сверху и снизу дренажа. Завершаются работы захлёстом оставшихся концов геотекстиля и засыпкой его грунтом или песком.

Фильтрующие функции в системы выполняет щебень и геотекстиль, первый фильтрует крупные фракции подсыпки и грунта, второй предотвращает попадание в трубы мелких фрагментов. Не рекомендуем экономить на геотекстиле, так как стоит материал недорого, но дренажная система прослужит без капитальной очистки в 2−2,5 раза дольше.

Поделитесь информацией:

виды и цены в Москве

Дренаж вокруг дома является необходимым условием для долгосрочной эксплуатации здания. Если дренажная система на участке функционирует грамотно — можно избежать целого ряда проблем с лишней влагой, приводящей к подтоплению территории и вымоканию растительности. Если купить и установить дренажную систему на участке, то она поможет избежать преждевременное разрушение основных и вспомогательных конструкций дома и вокруг него.

Наша компания предлагает низкие цены на дренаж для дома и участка высокого качества. Наши менеджеры помогут вам купить дренажные системы по выгодной стоимости. Быстрая доставка товаров по Москве и Московской области.

Производители и цены

Современный дом и окружающий его участок — это грамотные дренажные системы и другие инженерные сети. Их прокладка является очень важной работой по организации систем жизнеобеспечения ландшафта с учетом всех его особенностей. Дренаж участка (осушение от вод) – это система гидротехнических сооружений в грунте, служащая для отведения из него избыточной влаги.

Дренаж без щебня ЛайтДрэин — эффективный отвод грунтовых вод

Дренажно-распределительная система ЛайтДрэин успешно применяются при строительстве загородных домов, промышленных зданий, дачных участков и других объектов, где не допускается наличие большого количества дождевых вод. Она представляет собой разветвленный комплекс трубопроводов, которые устанавливаются по периметру сооружений в районе фундаментов и подвалов.

Главная задача дренажной системы ЛайтДрэин состоит в том, чтобы предотвратить разрушение основания зданий из-за воздействия дождевой воды. Избытки жидкости стекают в трубы, затем сливаются в точку сброса. Оттуда вода откачивается с помощью мощных насосов и удаляется с территории объекта.

Преимущества

Дренаж ЛайтДрэин без щебня — это одно из самых надежных и эффективных методов защиты зданий от разрушительного воздействия потоков дождевой воды. Она обладает множеством преимуществ:

• Легкость конструкции. Благодаря этому свойству, все компоненты дренажной системы можно перевозить на транспорте с любой грузоподъемностью. Кроме того, небольшой вес конструкции существенно упрощает процедуру установки.





• Длительный срок службы. Поскольку ЛайтДрэин не засоряется илом и примесями, которые содержатся в дождевой воде, она может стабильно работать на протяжении более 100 лет.





• Прочность. Трубы, из которых монтируется дренаж ЛайтДрэин, можно устанавливать на глубине до 2.5 м. При этом они не трескаются из-за воздействия массивного слоя грунта и могут оставаться невредимыми даже после того, как по участку проедет автомобиль массой 25 тонн.

Купить дренажную систему ЛайтДрэин вы можете прямо сейчас. Свяжитесь с нашим менеджером, чтобы уточнить все подробности.

Дренажная система на участке

Дренаж дома и прилегающего участка предусматривает обустройство водосточной и дренажной систем, которые бы дополняли друг друга, эффективно отводя лишнюю влагу за пределы участка. Желательно, чтобы слив воды с кровли, осуществлялся прямо в систему отвода ливневых вод, являющуюся частью дренажа участка. Дренажная система на участке позволит при выпадении сильных дождей или таяния большого объема снега выводить лишнюю влагу сразу же за пределы участка, не позволяя напитываться ею поверхностные слои земли.

Цены на дренажные системы зависят от множества факторов: размера, обусловленного величиной участка, материала, из которого выполнены элементы, типа (открытый, закрытый, засыпной), а также количества элементов, составляющих целостную систему дренажа участка.

Данная система на вашем участке обязательно понадобится в тех случаях, когда вокруг него устроена ограда или имеются постройки с глубоким фундаментом. Также дренаж дома будет желателен, если дом расположен на глинистых или суглинистых почвах, а также место размещения участка находится у подножия склона горы.

Элементы

Открытые и закрытые

Если участок расположен на склоне, просто необходимо устройство открытой дренажной системы, представляющей собой канаву глубиной 0,6-0,7 метра и шириной 0,5 метров. Такой дренаж, устроенный поперек склона, позволяет перехватывать водный поток, предотвращая тем самым размывание почвы и подтопление строений и насаждений, расположенных у подножия склона.

Если на склоне разместились несколько участков, то проходящая между ними канава для отвода ливневых вод прекрасно справится с объемом воды, выводимой посредством дренажных систем нескольких участков. Таким образом, нижние участки не будут подтапливаться водами, насыщающими землю в результате осадков.

Монтаж дренажных систем закрытого типа предусматривает обустройство нескольких дрен, позволяющих эффективно выводить влагу от осадков и таяния снега за пределы участка.

Для этого вырывается несколько канав глубиной 0,7-1,5 метра и шириной 0,5 метра. В полученные траншеи закладываются специальные трубы, характеризующиеся наличием на их поверхности множества отверстий, через которые вода проникает в трубу и благополучно выводится либо в дренажный колодец, либо в естественный водоем.

Можно купить дренаж для дома именно в такой конфигурации, которая бы наиболее точно соответствовала потребностям участка в осушении в дождливый сезон и во время зимних оттепелей. Засыпные дренажные системы — сложное инженерно-техническое сооружение, поэтому выполнять его прокладку желательно только при помощи специалистов соответствующей квалификации.

Преимущества

Чтобы проследить пользу от дренирующих мероприятий, сравните два участка, расположенных рядом, но один из которых стоит на земляной насыпи, а другой — просто на поверхности земли без изменения ее натурального уровня. Вы заметите, что на участке, расположенном на возвышении, растения растут лучше и дом сохраняет свои яркие краски. Это происходит, благодаря естественному процессу отвода воды с участка.

Аналогичная ситуация происходит при эффективно функционирующей дренажной системе. Ее неотъемлемым элементом является ливневая канализация. Во время осадков ливневая канализация посредством соединений с дренажной системой позволяет лишней влаге своевременно покинуть территорию участка, не успев навредить.

Осушаемая почва предоставляет возможность сохранить растения даже при чрезмерном поливе. К тому же при своевременном отведении воды с участка не происходит растворения солей в почве, а значит можно выращивать те растения, которые нужны или которые нравятся, и быть спокойным за состояние цоколя, подвала, отмостки и стен основной и вспомогательных построек.

Такая система является необходимым условием для долгосрочной эксплуатации дома или участка.

Как построить — Роль дренажной системы и ее виды

Ко мне часто обращаются товарищи за помощью в усилении фундамента и стен дома. Когда я приходил к ним на участок, чтобы понять проблему и дать ответ по вопросу, то видел отсутствие хорошо спланированного дренажа.

Многие начинающие строители перед возведением дома не продумывают дренажную систему. В результате под воздействием талых вод, дождевых ливней, которые никуда не утилизируются, разрушается фундамент, стены начинают давать трещины.

Какова роль дренажа

Роль дренажной системы заключается в понижении уровня грунтовых вод, отвода дождевых и талых вод при облагораживании территории и возведении различных строений. Так дренажные системы защищают участки от избытка влаги и играют очень важную роль при обустройстве придомовых участков, дорог, пешеходных дорожек в парках и скверах.

Излишняя влага от скопления дождевых и талых вод не только доставляет неудобства при передвижении по территории, но и оказывает разрушительное воздействие на фундамент дома. Кроме того, повышенная влажность цокольного этажа является благоприятной средой для образования плесени, грибка и болезнетворных бактерий.

Советую продумывать и подготавливать перед возведением дома качественную дренажную систему, которая в несколько раз увеличивает срок эксплуатации фундамента здания. Не рекомендую забывать об отмостках и бетонной площадке на придомовой территории. Еще раз повторю, что все это необходимо делать заранее, до строительства дома, так как установка связана с большим объемом земельных работ. Если нужно защитить свой участок от переизбытка влаги, то для территории и дома советую установить несколько видов дренажа.

Виды дренажной системы

Я выделяю несколько типов дренажа при обустройстве загородного дома:

• точечный;
• линейный;
• пристенный;
• кольцевой;
• подземный.

Например, для отвода талых и дождевых вод с поверхности участка использую линейный и точечный дренаж. К ним относятся системы поверхностного водоотвода.

А теперь поговорим более подробно о том, что такое точечный и линейный дренаж.

Точечный

Точечный дренаж предназначен для локального сбора воды под водосточными трубами и в тех местах, где наиболее вероятно образование луж. Опираясь на свой опыт, советую устанавливать точечный водоотвод на небольших участках, где требуется быстрое и эффективное удаление воды, например: на въездах и выездах, при входе в дом, на площадке для автомобиля и дорожках.

А вот какие элементы системы точечного водоотвода нужно использовать:

• дождеприемник или сливной водосток. Это емкость прямоугольной формы с отводами для присоединения к ливневой канализации. Когда будете выбирать дождеприемник, покупайте модели со специальными корзинами для сбора мусора, а также затворы для удаления неприятных запахов. Благодаря корзинам у вас не будет засоряться ливневую канализацию. Высоту дождеприемника можно нарастить, составив несколько модулей в «колодец»;
• сливной водоотвод или отстойник. Он предотвращает загрязнение дождевой воды при отводе ее в почву. Двухсекционная конструкция позволит вам наблюдать за состоянием сливного водоотвода, и дает возможность очищать его по мере необходимости. Сливной водоотвод оборудую специальной ловушкой спертого воздуха, которая препятствует образованию неприятных запахов;
• сливные трапы. Это лоток для сбора воды, сифон и решетку. Советую устанавливать конструкцию вровень с поверхностью участка. Подобный монтаж обеспечивает быстрый сбор воды даже при небольшом уклоне поверхности;
• ливневые заслонки препятствуют обратному току воду и не дают системе переполниться во время сильных дождей или таяния большого количества снега.

Сверху дождеприемник закрываю ячеистой решеткой из чугуна, стали или пластика. Это нужно, чтобы в него не попадали птицы и другой твердый или тяжелый мусор, который может повредить стенки конструкции или создать затор для сливной воды.

Я рекомендую вести монтаж точечного дренажа комплексно с линейным. Такая конструкция отводит скопившуюся влагу в ливневую канализацию, что помогает избежать застаивания влаги и, следовательно, не образуется неприятный запах.

Линейный дренаж

Линейный дренаж – это сеть углубленных каналов и пескоуловителей, защищенных решетками. Она отвечает за отвод влаги от фундамента и отмостки, а также помогает избежать образования луж на участке и ливневых потоков после обильных осадков. Линейный дренаж эффективно защитит вашу территорию придомового участка от слякоти и грязи.

А вот и составляющие элементы конструкции линейного водоотвода:

• водоотводные лотки делают из пластика, бетона и полимербетона. Я их укладываю в специальные желоба. Лотки беспрепятственно отводят воду до ливневой канализации;
• решетками я закрываю верхнюю часть лотков. Они защищают водосток от крупного мусора и принимают на себя основную нагрузку, а также создают безопасные условия для передвижения людей, домашних животных и транспорта;
• пескоуловители оснащены специальными съемными корзинами для сбора мелких камней, песка и другого мелкого мусора. Благодаря им в ливневую канализацию поступает уже очищенная вода.

Чтобы сделать линейный дренаж на участке, я заблаговременно подготавливаю поверхность, делаю уклон в сторону лотков системы. Сам по себе линейный дренаж позволяет охватить большую площадь участка, а правильно спроектированный и реализованный водоотвод предохраняет фундамент и отмостку здания от разрушения, а также предотвращает попадание стоков в цоколи и подвалы.

Пристенный

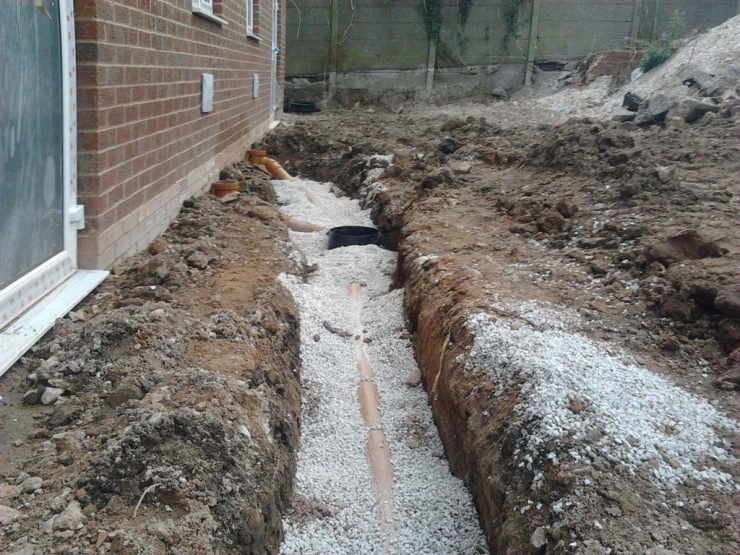

Пристенный дренаж закрытого типа нужен для отвода излишней влаги, которая поступает из грунтовых вод и оказывает разрушительное воздействие на фундамент дома. Исходя из своего многолетнего опыта, рекомендую устанавливать пристенный дренаж в доме с цокольным или подвальным помещением с высоким уровнем грунтовых вод или болотистой местности. Основная характеристика пристенного дренажа это его близкая расположенность к фундаменту дома не далее, чем на 1 метр на уровне подошвы фундамента.

Пристенный дренаж собираю из перфорированных дренажных труб в виде замкнутого вокруг дома контура и обустраиваю его либо с самопроизвольным отводом воды, либо с применением колодцев, оборудованных откачивающими устройствами.

Пристенное водоотведение, советую, выполнять до засыпки котлована фундамента. Такой вариант поможет вам сэкономить силы и деньги на земляных работах.

Кольцевая дренажная система

Кольцевую дренажную систему я обычно устанавливаю, когда дом уже построен и сооружение пристенного дренажа невозможно или затруднено. Сооружаю замкнутую, кольцевую укладку дренажных труб в траншею на расстоянии от 3 до 5 м от фундамента по всему периметру дома.

Кольцевое водоотведение будет эффективно работать весной и осенью. Именно в эти сезоны происходит основная нагрузка на фундамент из-за понижения температуры и расширения влаги.

Подземный дренаж

Подземная дренажная система – это система проложенных под землей и взаимосвязанных труб, которые служат для отвода грунтовых вод от участка. Обычно такой дренаж я прокладываю при высоком уровне грунтовых вод, вблизи водоемов или болотистой местности. Начинающим строителям рекомендую готовить глубинный дренаж при обустройстве подземного этажа или цокольного этажа. Обустройство подземного дренажа благотворно повлияет на развитие корневой системы ваших растений при излишне влажном грунте. Подземный дренаж защитит вымывание почвы и снизит риск разрушения тротуарных дорожек и проседания ландшафта. Он продлит срок службы фундамента, который является основной несущей частью строения.

Основные элементы подземной дренажной системы:

• дренажные перфорированные трубы с фильтром из геотекстиля или без него;
• дренажные колодцы, которые заглубляются в грунт ниже уровня дренажных труб и собирают всю сточную воду;
• дренажные тоннели с фильтрационными блоками.

Системы подземного и поверхностного дренажа нужны для решения различных задач. Подземный дренаж я использую для понижения уровня грунтовых вод, а поверхностный – для отвода излишков атмосферных осадков.

Не исключайте две эти системы, ведь они могут быть смонтированы совместно. По опыту скажу вам, что срок службы фундамента без дренажа составляет максимум 50 лет. А при наличии качественного дренажа, бетонный фундамент с годами будет только набирать крепость и обеспечит долгий срок службы всего здания. Поэтому для любого капитального здания необходимо сооружение надежной дренажной системы.

Если вы хотите сделать качественную и эффективную дренажную систему, я советую, составить проект и с этим вопросом лучше всего обратиться к квалифицированным специалистам. И конечно же подбирайте только качественные материалы и надежного поставщика.

Компания «УралСибМет» в этом вам поможет. Она уже более 15 лет поставляет высококачественный металлопрокат и строительные материалы по доступной цене и с возможностью доставки по Иркутской области, Бурятии, Красноярскому и Забайкальскому краю.

«УралСибМет» станет гарантом Вашего надежного строительства!

Дренаж участка — 59 фото создания грамотной системы отвода воды

Находящиеся близко к поверхности подземные воды вредят фундаменту строений и делают почву непригодной для выращивания растений. Между тем, не каждый владелец земельного участка имеет возможность заказать гидрогеологическую экспертизу и построить дорогостоящую дренажную систему.

Большинство пробует самостоятельно разобраться, где и откуда происходит накопление подземных вод, и сделать дренаж участка своими руками.

К отводу подземных вод лучше приступить до начала капитального строительства и обустройства земельного участка.

В идеале дренажную систему нужно спроектировать как часть общего плана освоения земли, и возводить водоотводящую систему надо на первой стадии строительных работ.

Есть несколько типов накопления воды, для отвода которой требуется возведение специальных устройств:

Поверхностные воды

Поверхностные воды накапливаются во время таяния снега и обильных дождей, могут образоваться также от обильного полива.

Источник образования таких вод установить не трудно, и для их отвода лучше всего подойдет простейшее устройство ливневой канализации, которая состоит из открытой системы труб и отводов в сточные канавы или, в некоторых случаях, на открытый грунт.

Грунтовые воды

Грунтовые воды накапливаются под поверхностью земли в основном на участках с песчаной почвой. Объем таких накоплений меняется в зависимости от сезона. Их можно обнаружить путем рытья скважин и шурфов.

Наблюдая за открытыми ямами с водой можно взять на заметку сезонные особенности и определить максимальный уровень воды.

Как правило, больше всего грунтовых вод бывает весной после паводка. Для правильного проектирования дренажа нужно знать также откуда вода поступает и куда отводится во время понижения уровня или высыхания ямы.

В случае если уровень подземных грунтовых вод ниже уровня фундамента здания меньше чем на 50 см, нужно принять меры по гидроизоляции или перестройки строения.

Отвода воды от капитальных зданий имеет множество архитектурных решений, которые должны быть определены после консультаций со специалистами.

Для осушения земельного участка от излишков грунтовых вод создается система дренажных подземных труб, которые устанавливаются на низких уровнях и за счет этого воды двигаются по направлению их естественного стока.

Верховодка

Верховодка – это накопления подземных вод на почвах с платами водоупорной глины, слой которой мешает впитыванию.

Долгое высыхание луж, накопление воды в прорытых канавках, образование капель воды на стенах строений свидетельствуют о такой проблеме.

В случае строительных ошибок нужно будет делать обратную засыпку или перестройку фундамента, исключить наличие карманов, в которых держится вода, сделать отмостку и отводы для дождя и снега.

Для дренажа на глинистом участке, в зависимости от особенностей расположения, устраиваются террасы и подпорные стенки с водоотводящими каналами, осуществляется дополнительная подсыпка земли.

Отвод воды без дренажа

Перед тем, как задумать и сделать дренаж на участке, можно применить более простые методы отвода воды, такие как строительство ливневой канализации и отмосток здания. На наклонных поверхностях можно построить ров по верхнему периметру участка.

Решением проблемы может стать также дополнительная наружная гидроизоляция фундамента и подвальных помещений.

Способы установки дренажной системы

Открытая дренажная система представляет собой систему канав, которые прорываются по периметру участка или в его самой низкой зоне. Глубину канавок рассчитывают в зависимости от максимального объема накапливающейся воды.

Для упреждения обвала стенкам земляных канав дают уклон в 30 градусов. Такой дренаж можно построить в виде каменных или бетонных лотков, поверхность которых покрывается декоративными решетками от засорения.

Закрытые дренажные системы применяют на песчаных почвах. Это подземные трубопроводы различной конфигурации, которые отводят лишние объемы воды в специальные накопительные резервуары, в близлежащие естественные водоемы или в централизованную сточную систему.

Засыпная дренажная система возводится на глинистых и суглинистых почвах. В прорытых канавах делается засыпка из песка и гравия, которая облегчает сбор воды. На фото дренажа, проведенного на участке с глинистой почвой показано устройство такой канавы с засыпкой и отводящими трубами.

Схемы и конфигурации дренажных систем составляются в зависимости от особенностей расположения самого участка, строений на нем, наличия склонов и состава грунта.

Трубопроводы могут быть:

• кольцевыми, то есть замкнутыми в сплошную линию,
• пристенными, для отвода воды от стен строений или по периметру размеченного участка,
• лучевыми и систематическими со схемой трубопровода в виде елочек или клеток,
• пластовыми, со специальными гидроизолирующими слоями в канавах для удаления верховодки.

Для дренажных систем нужно подобрать специальные трубы подходящего диаметра и толщины. В больших системах, помимо основного резервуара, для стока устанавливаются бетонные ревизионные колодцы, которые помогают контролировать работу дренажной системы и проводить при необходимости ее очистку.

При сборке системы надо предусмотреть также уклон в сторону стекания воды.

В системе дренажа участка с высоким уровнем грунтовых вод в силу сезонных изменений может образоваться застой воды, который образует неприятную и засоряющую систему жижу.

Чтобы обеспечить сухость канав по их бокам делают приямки отстойники, дно засыпают щебнем.

Фото дренажа участка

Как сделать дренажную систему

Решение о необходимости сделать дренажную систему зачастую принимают уже по факту, когда часть дома, фундамент с подвалом или цокольным этажом выведен на уровень метр-полтора над грунтом. Чаще всего именно в этот момент происходит подъем воды вокруг постройки из-за давления тяжелого фундамента на грунты, залегающие ниже глубины заделки опоры бетонных блоков. В этом случае для обеспечения нормального состояния грунта необходимо устроить на участке дренажную систему отвода воды.

Реже УГВ поднимается из-за ошибок при геологической разведке на участке под будущую постройку дома. В этом случае при рытье котлована на участке возможен выход на расположение подземного ключа или водяной линзы в глиняном пласте. Спасти положение сможет экстренное отведение ключевой почвенной воды с помощью дренажной системы и специальных блокирующих подушек. В этом случае потребуется отдельно сделать специальную дренажную систему, рассчитанную только на отведение ключа. Для участка вокруг фундамента здания и прилегающей территории с замокающими грунтами потребуется дренажная система при высоком уровне грунтовых вод.

Как сделать дренажные системы отвода воды

Комплекс мер по предупреждению затопления участка и подъёма грунтовых предполагает сделать одну или несколько современных дренажных систем:

• Ливневые поверхностные системы отвода воды от фундамента постройки;
• Подземные дренажные системы для отвода грунтовых вод от фундамента;
• Система сбора дождевой воды и дренажа влаги с поверхности участка;
• Дренажная система отвода почвенной воды на участке.

Важно! Перечисленные конструкции водоотвода имеют разный характер сбора воды и качество сбора и отведения водных потоков, поэтому нельзя сделать универсальную дренажную схему на одном комплекте трубопроводов.

Стоимость специальных дренажных труб и колодцев невелика, так как 99% арматуры для дренажа изготавливается из полиэтилена и полихлорвинила.

Современные дренажные системы

Даже в условиях использования современных средств расчета и проектирования нельзя учесть всех возможных изменений состояния грунтовых вод. Слишком много факторов влияет на уровень воды в грунте:

1. Природные факторы — значительное изменение количества осадков, выпадающих в течение короткого времени, паводки, разливы рек;
2. Техногенные причины — ведение высотного строительства или изменение инфраструктуры вокруг участка, например, увеличение количества асфальтированных поверхностей и дорог, или использование большого объема воды на поливных площадях недалеко от дома.

В обоих случаях резко возрастает количество грунтовых вод и их уровень даже в период летней жары. Качественным признаком увеличения объема грунтовых вод является замокание стен подвала или цокольного помещения и усиленный рост травы, кустарников и растительности в непосредственной близости к дому.

Устройство дренажной системы для дома

Если при сильном подъеме грунтовых вод вовремя не отвести с помощью дренажных труб влагу от фундамента, можно получить очень неприятный эффект «плывуна». Особенно опасен избыток воды в условиях избытка в грунте глины и суглинка. В некоторых случаях не спасает даже двухметровый ленточный фундамент, здание начинает проседать и терять остойчивость, что приводит к появлению трещин в кладке стен. Кроме того, стены подвального помещения на стыках бетонных блоков неизменно становятся влажными, появляется сырость, через некоторое время на дне начнет скапливаться грунтовая вода.

Чтобы исправить ситуацию, необходимо сделать полноценную дренажную систему, отводящую избыток грунтовой воды и проникающую с поверхности дождевую влагу.

Для нормального водоотведения необходимо устраивать две дренажные системы — ливневую и грунтовую. Обе укладываются по периметру постройки, ливневая непосредственно примыкает к отмостке фундамента и служит для отвода дождевых потоков с крыши. Грунтовый дренаж предназначен для сбора влаги, просочившейся с поверхности, а также накапливающейся в толще земли из водоносных слоев.

Ливневая дренажная система

Сделать отвод воды от фундамента без эффективной ливневки практически невозможно. Ливневый водоотвод устанавливается значительно проще грунтового дренажа, он представляет собой систему желобов и труб, уложенных вокруг здания. В местах установки водосточных труб, через которые сливается дождевая вода с крыши, устанавливаются специальные колодцы-водоприемники. Место расположения такого устройства согласовывается с направлением падения струи воды таким образом, чтобы весь поток захватывался без рассеивания и разбрызгивания влаги на фундамент и стены здания.

Собранная желобами и водоприемниками вода направляется по трубам в ливневую канализацию или к месту общего сбора воды дренажной системой. В качестве водоводов используют обычные водопроводные полиэтиленовые трубы диаметром от 100 до 150 мм. Каждый водосборник оснащается своей водоотводной трубой. Сечение водовода рассчитывается, исходя из максимального количества осадков и, соответственно, мощности водяного потока для данной конкретной площади поверхности крыши. Обычно на здание приходится не менее трех колодцев-водосборников. Чтобы избежать засорения песком, листвой, в конструкции водосборника должен быть предусмотрен фильтр-отстойник, позволяющий периодически удалять накопившийся мусор из приемного устройства.

Ливневая дренажная система позволяет значительно снизить количество влаги в почве на участках, примыкающих к зданию, но ее возможностей явно недостаточно, чтобы сделать отвод воды максимально эффективным. Поэтому в любом случае при наличии переувлажненных грунтов нужно сделать подземную конструкцию водоотвода.

Конструкция и устройство дренажной системы грунтовых вод

Оборудование фундамента дренажной системой необходимо сделать еще на этапе укладки блоков цокольного этажа. Но чаще всего это приходится делать постфактум, после того, как здание построено, и произошел подъем грунтовых вод. В этом случае дренажную систему нужно сделать на глубину ниже уровня пола цокольного этажа или подвального помещения. В противном случае грунтовые воды будут подтапливать подвал.

Чтобы сделать современную дренажную систему по-настоящему эффективной, необходимо выполнить объем работ намного больше, чем для ливневой системы. Основные затраты связаны с необходимостью сделать большой объем земляных работ, а именно:

1. На расстоянии от одного до трех метров, в зависимости от месторасположения здания и характера грунта, выкопать траншею на глубину промерзания грунта;
2. Сделать отсыпку дна траншеи из мелкого щебня или щебневого отсева, тщательно выровнять слой материала;
3. Уложить геотекстиль и дренажную трубу;
4. На углах установить поворотные колодцы. Эти элементы позволят соединить отдельные отрезки трубы в один контур. При подсоединении дренажной трубы к колодцам необходимо сделать сливной уклон;
5. После сборки всех элементов системы в один дренажный контур трубы заворачиваются геотекстилем и засыпаются слоем песка не менее 15 см толщиной. Песок тщательно выравниваем и трамбуем с помощью ручной или электрической трамбовки;
6. Поверх песка необходимо сделать отсыпку из щебенки толщиной не менее 30-40 см, после выравнивания слоя конструкцию водоотвода засыпаем грунтом.

В некоторых случаях более эффективным является непосредственное откапывание стен фундамента. Из-за риска повредить поверхность гидроизоляции фундамента более целесообразным будет сделать траншею вокруг фундаментной коробки ручным способом с помощью лопаты. Это значительно усложняет работу из-за необходимости использовать немеханизированный ручной труд.

Кроме того, это значительно ухудшает несущую способность фундамента, особенно, если воды много, и она значительно размыла часть грунта. Если у вас есть сомнения или опасения в части появления трещин или просадки фундамента, будет правильным сделать экспертизу ситуации у специалиста. Основной причиной, из-за которой решаются на столь рискованную процедуру, является восстановление и усиление слоя гидроизоляции на наружной поверхности фундаментной коробки. В этом случае вырытая под дренажную систему траншея позволит сделать ревизию гидроизоляции, восстановить изолирующий слой и даже усилить его. Выполнение дренажной системы в непосредственной близости к фундаменту делает ее работу более эффективной. В ряде случаев такое расположение дренажной системы позволяет предотвратить ее замерзание в самые сильные морозы.

Обслуживание дренажной системы

Если сделать монтаж водоводов в поворотных колодцах герметичным, дренажные трубы обернуть дополнительным слоем геотекстиля, можно практически исключить просачивание в систему дренажа мельчайших частичек глины, ила, органических веществ, способных слипаться и забивать внутреннюю поверхность магистралей.

Чаще всего для дренажной системы применяется промышленная перфорированная полихлорвиниловая труба с рифленой поверхностью. Благодаря такой конструкции она легко гнется и выгибается под любым углом. Внутренняя поверхность такой трубы создает сильное сопротивление потоку воды и условия для накопления на стенках всевозможных загрязнений и отложений. Из-за этого через некоторое время пропускная способность отверстий на стенках уменьшается. В некоторых случаях хозяева требуют сделать дополнительное количество отверстий на поверхности трубы. Это не добавляет ее пропускную способность, а только увеличивает количество грязи, попадающее в дренаж.

Проверить эффективность работы дренажной системы можно с помощью ревизионного колодца. Если количество влаги, выводимой трубой, упало до минимума, значит, необходимо сделать контрольную промывку дренажной системы. Проще всего это можно сделать с помощью насоса высокого давления и обычного поливного шланга.

Заключение

Наибольшей эффективности в использовании дренажной системы можно добиться, если сделать всю конструкцию из качественных полимерных материалов. Попытка заменить их асбоцементными или канализационными трубами, возможно, снизит ее стоимость, но не гарантирует устойчивой работы на протяжении длительного времени.

Глава 7. Отвод сточных вод

Глава 7. Отвод сточных вод

Требования к сейфу
утилизация

Управление дренажными водами обычно связано с сокращением
количество дренажных вод и управление их сбросом. Однако эта цель
сложнее, чем кажется. Дренаж применяется для поддержания аэрации в
переувлажнение корневой зоны и / или выщелачивание избыточного засоления почвы для поддержания
Сельскохозяйственное производство.Образовавшаяся дренажная вода должна быть обработана в течение
в целях повторного использования, если оно подходящего качества и окончательно разряжено или
утилизируется. Сброс дренажных вод в водотоки может иметь последствия
от полезных до вредных. Сброс дренажных вод в
водно-болотных угодий, озер, рек и прибрежных вод требует
допустимое количество и качество, а иногда и требуется для поддержания
желаемые экологические условия и функции данной воды
тело.

Для поддержания орошаемого земледелия
благоприятные уровни солености — главная проблема при оценке минимальных
требования к дренажу. Когда нацелено на максимальное уменьшение количества источников или
повторное использование дренажных вод, требуется минимальное выщелачивание для поддержания благоприятного
солевой баланс в корневой зоне. Минимальный LF зависит от солености
поливной воды и солеустойчивости выращиваемых культур. Вставка 10 показывает
пример из дельты Нила, Египет.

Минимальные требования к утилизации также зависят от требований
водопользования ниже по течению. Например, многие рыболовные промыслы во внутренних водоемах в настоящее время
под угрозой из-за увеличения загрязнения воды, деградации водных
среды обитания и чрезмерный забор воды (FAO, 1999a; Barg et al .,
1997). С повышением экологической осведомленности растет и
давление для сохранения достаточного количества воды для водной среды, среды обитания и
биоразнообразие.Например, водно-болотные угодья считаются одними из самых
ценные экологические объекты. Они являются средой обитания многих видов растений и
животные. Водно-болотные угодья выполняют различные другие жизненно важные функции, например хранение воды,
смягчение последствий наводнений и очистка воды. Водно-болотные угодья также обеспечивают экономическую
выгоды, из которых рыболовство, отдых и туризм являются одними из самых
важный. Эти функции, значения и атрибуты могут поддерживаться только в том случае, если
экологические процессы на водно-болотных угодьях продолжают функционировать (Бюро Рамсарской конвенции,
2000).Если экологические процессы на водно-болотных угодьях зависят от дренажных вод
притока и, если необходимо поддерживать функции водно-болотных угодий, минимум
слив дренажа будет зависеть от качества и количества дренажной воды
необходим для поддержания экологических процессов. Во вставке 11 показано, как минимальная
сброс дренажа или максимальный потенциал повторного использования в сельском хозяйстве оценивается на основе
по поддержанию рыболовства в прибрежных озерах дельты Нила,
Египет.

Условия утилизации

В зависимости от местоположения, гидрологии и топографии
водосборный бассейн (а также экология и условия окружающей среды
тел), дренажные воды могут сбрасываться в открытые поверхностные водоемы, например.г.
реки, озера, водостоки и океаны. Океаны часто считаются
самый безопасный и окончательный пункт утилизации сельскохозяйственных дренажных вод. Это правда
если дренажная вода не загрязнена отложениями, питательными веществами и другими
загрязняющие вещества и свалка находятся в непосредственной близости от хрупких прибрежных
экосистемы, такие как мангровые заросли и коралловые рифы. Следовательно, в точке
сброс, загрязнение может вызывать большую озабоченность. В целом океаны обладают значительными
разбавляющая или ассимиляционная способность.Однако во многих случаях это также ограничено.
особенно в закрытых и полузакрытых морях. Сброс внутренних дренажных вод в
пресноводные водоемы, такие как озера и реки, требуют ухода. Реки обычно
используется для различных целей водопользования, требующих воды определенного качества,
при накоплении солей и других загрязняющих веществ в пресноводных озерах
угрожает функциям экосистемы и водной жизни.

Сброс в реки или океаны не всегда возможен. В
закрытые дренажные бассейны, необходимо искать альтернативные варианты утилизации.В
варианты для закрытых гидрологических бассейнов включают пруды-испарители, глубокие колодцы
системы закачки и интегрированного управления дренажем. Управление дренажными водами
в закрытых бассейнах представлены многочисленные экологические и водные
проблемы.

Утилизация водно-болотных угодий имеет большой потенциал, но в то же
время есть и сопутствующие ограничения. Водно-болотные угодья могут быть естественными
или специально сконструированы для повторного использования дренажных вод. В первом случае
поддержание экологических функций зависит от качества и количества
приток дренажных вод.

Сброс в пресную воду
тела

Основная цель безопасного сброса в пресноводные водоемы, такие как
озера и реки призваны защитить полезное использование воды в нижнем течении реки. Реки и
озера обычно многофункциональны (городская питьевая вода, техническая вода,
рыболовство, отдых и сельское хозяйство) и имеют внутреннюю экологическую ценность.
Кроме того, реки питают озера, поймы, водно-болотные угодья, лиманы и заливы. К
для защиты этих функций необходимо определить ассимиляционную способность
реки и, при необходимости, подключенных или принимающих экосистем.это
также необходимо для выявления проблемных компонентов в дренажной воде в
чтобы определить его требования к разряду. Кроме того, влияние на
отложения, прибрежные среды обитания и поймы требуют рассмотрения.

В требованиях к сбросу следует указывать максимальное
допустимая концентрация каждого компонента, вызывающего озабоченность, и объем
дренажная вода, которая будет приемлемой. Концентрация — это качество воды
параметр, обычно используемый в стандартах питьевой воды или для здоровья водных
животные и растения.Однако установление только лимитов концентрации на сбросах
может способствовать разбавлению и неэффективному использованию воды. Где и концентрация, и
ограничения нагрузки (произведение концентрации воды и объема воды) соблюдаются, они
имеют тенденцию способствовать эффективному использованию воды. Например, в долине Сан-Хоакин
ограничения сброса в реку Сан-Хоакин включают ограничения на концентрацию
конкретных компонентов и их нагрузок. Ограничения по концентрации включают:
ограничения на соленость, бор, селен и молибден в целях защиты
качество воды ниже по течению для бытовых и сельскохозяйственных нужд и для защиты
окружающая обстановка.Чтобы препятствовать разбавлению или неэффективному использованию воды, ограничения нагрузки для
эти составляющие используются для сброса возвратных потоков орошения.
в реку Сан-Хоакин.

Таблица 22. Допустимый сброс подземного дренажа и
дренируемый участок в реку Ямуна

Источник: FAO, 1985a.

Ассимиляционная способность принимающего водоема варьируется
с места на место и время от времени в зависимости от многочисленных местных
условия. К ним относятся климатические и физические условия, а также использование в верхнем течении.
Река Ямуна в Харьяне, Индия, является примером сезонных различий.
в возможностях утилизации. В сухой зимний сезон, ноябрь-март,
сток реки Ямуна менее 50 м ³ / с. С июля по
Сентябрь, в сезон муссонов сток превышает 1000 м ³ / с.
с пиком 1150 м ³ / с в августе.Соленость речной воды
в сезон дождей менее 0,2 дСм / м. Река высокая и низкая соленость.
в сезон дождей предусмотрена возможность утилизации солевого раствора.
сточные воды. Поскольку уровень грунтовых вод показывает заметный подъем во время сезона дождей,
основная откачка для дренажа происходит с июля по сентябрь. Таблица 22
показывает прогнозы количества подземных дренажных вод, которые могут быть
расположен в реке Ямуна. Используемый критерий заключался в том, что результирующая
соленость воды в реке после перемешивания должна быть менее 0.75 дСм / м. А
значительная дренируемая территория с проблемами солености может использовать реку Ямуна в качестве
возможный дренаж в период с июля по сентябрь (пример Индии в Части
II).

Рисунок 42. Карта лугов.
подзона и сброс дренажных вод

Дренаж из подобласти пастбищ в долине Сан-Хоакин
представляет собой еще один пример возможностей и ограничений речного сброса.
На рисунке 42 представлена ​​схематическая карта территории (39 600 га), где есть
возможности для сброса возвратного ирригационного стока в Сан-Хоакин
Река.Однако существуют некоторые ограничения, обусловленные сбросом отходов.
требования, установленные Региональным советом по контролю качества воды Центральной долины
(CVRWQCB, 1999).

В недавнем прошлом орошаемое земледелие сбрасывало свои
возвратный ирригационный сток в Северный и Южный округ пастбищ, субъект
посвящен среде обитания водно-болотных угодий для частных утиных клубов и наблюдения за птицами, а также
пастбища для выпаса животных. С момента открытия отравления селеном
водоплавающих птиц в водохранилище Кестерсон из подземных дренажных вод, перемещаемых из
водный район Уэстлендс, дренаж из проблемной зоны больше не
сбрасывается в водный район пастбищ.Вместо этого он разряжается
прямо в реку Сан-Хоакин в Грязевой Слау через сток Сан-Луис и
обход.

Рисунок 43 показывает, что, хотя их потоки незначительны, Salt
Слау и грязь Слау являются основными вкладчиками TDS и селена в
низовья реки Сан-Хоакин. Таким образом, CVRWQCB ежемесячно размещал
Требования к сбросу отходов для соленых и грязевых валунов (CVRWQCB, 1998). В
цели по качеству воды были установлены для защиты водопользования в нижнем течении реки, поскольку
а также экспорт воды в южную Калифорнию.Качество соленой воды
цель для Vernalis, эталонной станции на реке, составляет 1 дС / м в течение 30 дней.
беговое среднее с 1 сентября по 30 марта и 0,7 дСм / м за 30-дневный бег
в среднем с 1 апреля по 31 августа. Боровая цель размещается с Мешковой дамбы.
до реки Мерсед, простирающейся выше и ниже соляных и грязевых валов, на 2.0
в среднем за год в мг / литр в месяц с максимальным значением 5,8 мг / литр для данного
месяц. Целевой показатель качества селеновой воды ставится на соляные отложения и грязь.
Slough при 5 мг / л, в среднем за 4 дня, для защиты водной биоты и максимум
годовая нагрузка 3 632 кг для контроля массовых выбросов.Превышение указанного
допустимое количество соли и селена приводит к денежным штрафам
разрядники. Селеновая нагрузка является наиболее сложной для орошаемого земледелия.
встречаться.

Рисунок 43. Значение
возвратные ирригационные потоки из соляных и грязевых валунов на качество
Система реки Сан-Хоакин

Источник: CVRWQCB, 2000.

Как правило, реки постоянно очищаются сами по себе.В большинстве
В некоторых случаях озера не обладают такой емкостью, так как у них может не быть выхода, или
объем из озера ограничен. Сброс дренажных вод в озера может
вызвать серьезные долгосрочные проблемы. Таким образом, здесь есть особые соображения.
Есть множество примеров со всего мира, когда утилизация
сельскохозяйственные дренажные воды в пресноводные озера, часто в сочетании с
сокращение притока пресной воды, способствовало развитию огромных и
катастрофические экологические проблемы.Примеры включают озеро Чапала в Мексике,
Озеро Манчхар в Пакистане, озеро Бива в Японии и другие озера, где
требуются усилия, чтобы остановить деградацию окружающей среды.

Утилизация
пруды

Во внутренних водосборных бассейнах без подходящего выхода
река, озеро или море, или там, где ограничения по сбросу предотвращают сброс в реки
и озер, одним из немногих вариантов является сброс дренажных стоков в
построенные пруды-испарители или естественные понижения.Разряд в естественный
депрессии практиковались веками. Заполненная вода рассеивается
за счет испарения, транспирации и потерь на просачивание. Размещение в построенном
пруды практикуются во всем мире. Планировка и конструкция бассейнов-испарителей имеют
учитывать многочисленные экологические проблемы. К ним относятся:

• заболачивание и
  проблемы засоления прилегающих территорий в результате чрезмерной фильтрации
  убытки;

• соляная пыль и брызги на участки
  с подветренной стороны поверхности пруда в засушливые и ветреные периоды, что может повредить
  растительность и влияют на здоровье человека и животных; и

• концентрация следов
  элементы, которые могут стать токсичными для рыб и водоплавающих птиц из-за
  биоаккумуляция в водной пищевой цепи.

Следующие примеры из Пакистана, США
Америка и Австралия подчеркивают возможности и ограничения испарения.
пруды.

Пруды-испарители в Пакистане

В Пакистане пруды-испарители были построены под
Проект контроля засоленности и рекультивации (SCARP) VI для утилизации
сильно засоленные сточные воды с орошаемых территорий на окраинах
пустыня расположена в 500-800 км от моря.SCARP VI использовал вертикальный дренаж.
для понижения и поддержания уровня грунтовых вод на глубине 2,3 м на площади 152
000 га. Район находится под грунтовыми водами с индексом EC в диапазоне от 15
до 34 дСм / м. Всего 514 колодцев вместимостью от 30 до 90.
л / с, установлены для откачки 600 млн м ³ в год.
Эта вода сбрасывается в открытые водостоки для транспортировки в
пруды-испарители для окончательной утилизации. С учетом транспортных потерь
дренируемые излишки, подлежащие утилизации, оцениваются в 540 млн. м ³ .Предполагалось, что результирующая соленость дренажных вод будет ниже
порядка 30 дСм / м (NESPAK-ILACO, 1981).

При проектировании бассейнов-испарителей предполагалась скорость перколяции.
280 мм в год (половина расчетного значения) и скорость испарения 1
700 мм в год (при наблюдаемом значении 1 800 мм). Площадь поверхности
пруды оцениваются в 27 300 га. Пруды-испарители были созданы в г.
пустынная местность на окраине равнины Инда, сразу за пределами канала
площадь проекта.В районе пруда имеются междунальные понижения.
(с сильно содовыми почвами), между продольными песчаными дюнами высотой 4-9 м. В
нижележащие грунтовые воды очень солоноваты. Для развития
пруды-испарители, дамбы были устроены поперек седловин и прорезанных каналов.
через дюны, образуя серию соединенных между собой прудов. Пруды, у которых есть
разработаны на сегодняшний день, имеют площадь 13 350 га и протяженность 1-3 км.
отделяет их края от орошаемого участка.Дренажные стоки
сбрасывается в пруды-испарители самотеком из одной дренажной системы
и перекачивается из другой дренажной системы дальше вниз по склону.

Эксплуатация прудов началась в 1989 г., а к маю 1998 г.
сообщалось, что вода растеклась по поверхности пруда площадью 4200 га (IWASRI,
1998). Период эксплуатации был слишком коротким, чтобы установить состояние
равновесие. Однако вскоре после того, как пруд начался, на некоторых орошаемых площадях вблизи
пруды сильно пострадали от заболачивания.Это можно отнести к
значительные фильтрационные потери из прудов, образующих зону высоких грунтовых вод,
затруднение или замедление естественного подземного дренажа с орошаемых
земли (НРАП, 1991). Площадь заражения просачиванием выросла примерно до 4000 га в г.
1993 год, несмотря на то, что откачка трубчатого колодца была эффективна для понижения уровня грунтовых вод.
до 3 м в части осушаемого участка.

Пруды-испарители в Калифорнии,
Соединенные Штаты Америки

В период с 1972 по 1985 год было построено 28 прудов-испарителей.
на площади около 2 800 га, на которую поступает около 39 млн м 2 ³
ежегодно подземного дренажа с 22 700 га плиточно-дренированных полей (SJVDIP,
1999d).В целом по бассейну площадь пруда составляет около 12 процентов от общей осушаемой площади.
Большинство прудов находится в подзоне Туларе, закрытом бассейне в Сан
Долина Хоакина. Концентрация соли в водах, сбрасываемых в эти водоемы
колебалась от 6 до 70 дСм / м при годовой солевой нагрузке 0,88 млн тонн, примерно
25 процентов годовой солевой нагрузки приходится на более 0,9 млн га.
пахотных земель.

Диапазон концентраций селена, основного компонента
вызывает озабоченность, составляет от 1 до более 600 частей на миллиард.Концентрация селена 2 частей на миллиард составляет
считается верхним пределом для водной флоры и фауны в прудах, поскольку селен имеет тенденцию к
биоаккумулируются в 1 000–2 500 раз в пищевой цепи водных организмов. Селен токсичен
водоплавающим птицам, поскольку он заменяет серу в незаменимых аминокислотах, что приводит к
при деформациях эмбриона и снижении репродуктивной способности. Десять прудов (с поверхностью
площадью около 4 900 га) действуют и управляются семью операторами. Другой
пруды были добровольно отключены из-за высоких затрат на выполнение
требования к сбросу отходов и меры по снижению токсичности птиц.В
государственное / региональное агентство по контролю качества воды приказало закрыть несколько
прудов из-за неприемлемого токсического воздействия селена на водоплавающих птиц из
селен присутствует в отстойных дренажных водах.

Требования к сбросу отходов при утилизации прудов определяют
требования и графики соблюдения, разработанные, чтобы препятствовать использованию дикой природой
пруды-испарители и / или обеспечить меры по смягчению и компенсации для компенсации
неблагоприятное воздействие на птиц.

Пруды-испарители сооружаются путем выкапывания почвы.
формировать бермы с уклоном не менее 3: 1 (h: v). Дно пруда
без облицовки, но уплотненный, в окрестностях пруда нет растительности, а
минимальная глубина воды поддерживается на уровне 60 см. Перелетные водоплавающие птицы привлекают
место пруда нужно отпугнуть, а болезни птиц держать под контролем.
Мониторинг соответствия включает сезонные дренажные воды и селен донных отложений.
концентрации, а также биологический мониторинг птиц на предмет численности и симптомов
токсичность.Когда отмечается неблагоприятное воздействие селена, меры по смягчению последствий за пределами площадки
должны быть реализованы либо с компенсацией, либо с альтернативными средами обитания в соответствии с инструкциями
утвержденными протоколами и методами анализа рисков. Компенсационные среды обитания
построены для компенсации неизбежных потерь перелетных птиц за счет обеспечения
среда обитания водно-болотных угодий защищена от селена и хищников. Альтернативные места обитания
круглогодичные пресноводные местообитания, непосредственно примыкающие к загрязненным водоемам в
чтобы обеспечить диетическое разбавление для воздействия селена.Несмотря на
строгие требования к удалению отходов и связанные с этим высокие затраты, фермеры и
районы в подзоне Туларе используют пруды-испарители для дренажа воды.
водосборные бассейны. Это потому, что нет возможности для стороннего
сброс в реку Сан-Хоакин или другие предназначенные для дренажа стоки
воды. Пруды-испарители — единственный экономичный способ утилизации солевого раствора.
дренаж в подрайонах Туларе-Керн.

Пруды-испарители в Австралии

Стратегия дренажа солености в бассейне Мюррей-Дарлинг
Комиссия накладывает ограничения на объем речного водоотведения.Экспорт физиологического раствора
дренаж воды по трубопроводам в море рассматривался, но исследования показывают
что этот вариант относительно неэкономичен по сравнению с другими вариантами утилизации
(Leaney и др. , 2000). Солевые бассейны были важным
меры по утилизации дренажных стоков и так и останутся. в
Бассейн Мюррей-Дарлинг в 1995 г. активно использовалось 107 бассейнов общей площадью
более 15 900 га, общая емкость хранилищ более 113 млн.
м ³ и годовой объем выбытия более 210 миллионов
м ³ / год.

Использование бассейнов регионального масштаба было обычным подходом в
Бассейн Мюррей-Дарлинг. Региональные бассейны разрабатывались на наиболее удобных
сайты с инженерной точки зрения. Иногда это вредно
экологические, социально-экономические и эстетические воздействия. Эти проблемы вместе
с новым мнением, что бенефициары орошения должны нести ответственность за
собственное управление дренажем привело к развитию и использованию местных
бассейны. Эти бассейны могут быть в виде внутрихозяйственных бассейнов, находящихся в частном владении.
находятся в собственности и на отдельных участках.Они также могут быть частными или
общественные бассейны, принадлежащие властям, совместно используемые небольшой группой собственности. В
выбор между бассейнами внутри фермы или сообщества должен учитывать физические,
экологические и социально-политические проблемы, а также затраты. Экономический анализ
Показано, что разница в стоимости между двумя вариантами, как правило, небольшая.
(Сингх и Кристен, 2000). Следовательно, экологические и социальные соображения
должны перевешивать незначительные экономические различия в выборе между
внутрихозяйственные и общественные бассейны в бассейне Мюррей-Дарлинг.

Рекомендации по проектированию испарения
пруды

Первым шагом при проектировании пруда-испарителя является
определить объем дренажных вод, которые необходимо отвести. Объем
дренажная вода зависит от землепользования, климата, практики орошения и типа
дренажная система. Этап планирования должен включать оценку
соленость дренажной воды, а также полный анализ на наличие микроэлементов,
питательные вещества и пестициды для предотвращения возможного накопления до токсичных уровней
(Leaney et al., 2000). Микроэлементы в дренажной воде сбрасываются в
пруды-испарители включают мышьяк, бор, молибден, селен, уран и
ванадий. Микроэлемент, вызывающий наибольшую озабоченность в Калифорнии для непроходимого дренажа
вода — селен. Поступающий селен подвергается ряду реакций.
такие как испарение, потери на просачивание, уменьшение окисленных частиц
селенат (Se + 6) и селенит (Se + 4) до селенида (Se-2), а также элементаль
селен (Se0), метилирование микробами и растениями и улетучивание как
диметилселенид (DMSe) и адсорбция селенита на дно пруда (Танджи и
Гао, 1999).Примерно 60 процентов массы поступающего селена, по-видимому,
оставаться в затопленной воде, балансировка будет обездвижена или потеряна из-за вышеперечисленных
механизмы.

Гидрологический баланс прудов-испарителей относительно
просто. Входы в пруд включают дренажные воды с посевных площадей,
осадки и, если применимо, вода, закачиваемая в пруд по периметру
установлен слив для перехвата просачивающейся воды из пруда. Выходы состоят из
испарение, невозвратные потери на фильтрацию и транспирацию из водных
растительность.Пример гидрологии типичной системы прудов в Калифорнии.
составляет: 1,91 м / год приток дренажа; 0,022 м / год осадков; 1,87 м / год
испарение; Фильтрация 0,39 м / год; и 0,46 м / год притока по периметру
перехватывающий дренаж, который собирает как потери от просачивания пруда, так и мелкие
грунтовые воды.

На основании этого можно рассчитать требуемую площадь пруда.
гидрологический баланс и в зависимости от глубины водного слоя, который должен быть
поддерживается в пруду.Когда соленость воды в прудах-испарителях
увеличивается, скорость испарения с поверхности воды уменьшается в результате
снижение давления водяного пара. В оформлении участка водоема нужно брать
этот аспект во внимание. Измерены скорости испарения в прудах. В
испарение из пруда можно оценить с помощью эмпирического поправочного коэффициента
( Y ) и ETo . (Джонстон и др. ., 1997):

E = Y ( Eto ) (21)

, в котором Y = 1.3234 — 0,0066 EC для
вода между EC 14 и 60 дСм / м.

Утечки из прудов-испарителей зависят от почвы,
геогидрологические и топографические условия. Выбор сайта очень важен
для предотвращения лишних просачивающихся потерь. В зависимости от опасностей, которые чрезмерно
просачивание может произойти и в зависимости от экологических норм, футеровки и
может потребоваться система сбора просачивающейся жидкости, чтобы гарантировать, что будет
отсутствие загрязнения грунтовых вод и предотвращение заболачивания прилегающих территорий.Наличие материалов должно определять тип вагонки. Исследования от
Австралия показала, что небольшое количество контролируемой фильтрации около 0,5-1,0
мм / сут требуется для поддержания способности утилизации испарением, так как скорость испарения
существенно уменьшаются в гиперсоленых условиях (Leaney et al. ,
2000). Это означает, что бассейны должны быть расположены предпочтительно в дренируемой
площадь. Если бассейн расположен за пределами дренажной системы, он
должны быть расположены в пределах определенной зоны сдерживания соли, оснащенной
эффективные работы по перехвату и утилизации.

Для тех систем прудов, которые считаются опасными для водоплавающих птиц,
Операторы прудов обязаны создавать альтернативные и компенсационные места обитания.
Альтернативные среды обитания с использованием пресной воды создаются в функциональном ландшафте.
прудов-испарителей, чтобы обеспечить круглогодичную среду обитания для разбавления рациона
кормление птиц. Компенсационные места обитания расположены вне функционального
ландшафт прудов-испарителей (около 5 км) во время размножения
сезон.

Инъекция в глубокий
водоносные горизонты

Удаление путем закачки в глубокие водоносные горизонты — это процесс, при котором
дренажная вода закачивается в скважину для размещения в пористой геологической
образование под поверхностью почвы (Lee, 1994).В нефтегазовой промышленности используются
закачка в глубокую скважину для захоронения отработанного рассола. В Калифорнии, США
Америки технология закачки в глубокие скважины использовалась более 60 лет для
утилизация рассолов нефтепромыслов. Технология потенциально может быть применена
для отвода сельскохозяйственных дренажных вод при соблюдении условий
приемные геологические образования адекватны, опасности для окружающей среды нет
и затраты не непомерно высоки. Основная экологическая проблема — утечка.
из труб и напорных водоносных горизонтов.Дренажные стоки могут загрязнять пресную воду.
зоны через утечку.

Дренажная вода и вода из водоносного горизонта должны быть совместимы, поскольку
смесь не должна давать осадков, которые забивают лунки. Кроме того,
принимающая геологическая формация должна иметь достаточную пористость и толщину, чтобы
получить закачанную воду. Если вода, содержащая нитрат, впрыскивается в
водоносные горизонты, содержащие органические вещества и двухвалентное железо, рост нитратов
редуцирующие бактерии могут закупорить поры принимающей формации, поскольку они
накапливаются (Westcot, 1997).

Уэстлендс Уотер Дистрикт, Калифорния, Соединенные Штаты
Америка, выполнила опытный образец закачки в глубокую скважину, чтобы утилизировать до 4000
м ³ / сутки дренажных вод (Johnston et al ., 1997). Дренаж
закачка воды предполагалась в сланцево-песчаные пласты 1 554 и 2 164 м,
соответственно, под землей. Скважина пробурена на полную глубину
2 469 м стоимостью около 1 млн долларов США. В обсадной колонне было перфорировано 13
перфораций на метр с глубин от 2245 до 2344 м и от 2411 до 2414 м
в геологической формации Мартинез на общую длину перфорационных отверстий 102 м.После извлечения некоторых проб естественной пластовой воды закачка
Тест не проводился. Вводимая жидкость представляла собой оросительную воду, фильтрованную через
0,5-микронный фильтр, обработанный 2-процентным хлоридом калия и хлором
биоцид. Отфильтрованная и обработанная вода закачивалась через трубку диаметром 4,75 см в точке.
скорость 12 л / с на 175 000 литров закачанной воды. Затем
Было проведено 48-часовое испытание на падение давления, которое показало проницаемость
геологическая формация составила 12 мм / сут.Это значение проницаемости слишком низкое, чтобы
достичь желаемой скорости впрыска 44 л / с. Несмотря на фильтрацию и
хлорирование закачиваемой воды, закупорка проводящих пор в
сланец. Агентство по охране окружающей среды США отклонило запрос на
разрешение на проведение второй инъекционной пробы в песчаном, более проницаемом
пласт над сланцами. Район Уэстлендс Уотер отказался от этого метода
утилизация.

ливневых дренажных колодцев | Агентство по охране окружающей среды США

На этой странице:

Что такое колодец для ливневой канализации?
Чем не является колодец ливневой канализации?
Почему EPA регулирует использование колодцев для ливневой канализации?
Каковы минимальные федеральные требования к колодцам ливневой канализации?
Каковы передовые методы управления колодцами ливневой канализации?

Эта страница поможет владельцам и операторам:

• Определите, есть ли у вас колодец для ливневой канализации
• Узнайте, как соблюдать правила для колодцев ливневой канализации
• Узнайте, как уменьшить угрозу для грунтовых вод из нагнетательной скважины.

Общая информация также может быть полезна государственным, племенным и местным регулирующим органам.

В целом, владельцы и операторы колодцев для ливневой канализации включают:

• Государство, племена и местные органы власти
• Государственные и частные учреждения
• Торгово-промышленные объекты
• Общественные объединения
• Частные лица

Что такое колодец для ливневой канализации?

Колодцы ливневого дренажа класса V используются для подземной инфильтрации с целью управления стоком поверхностных вод (дождевая вода или таяние снега).Дренажные колодцы ливневых вод могут иметь различную конструкцию и часто называются названиями, включающими:

• Сухие колодцы
• Скважины буровые
• Проникновение в галереи

Названия могут вводить в заблуждение, поэтому важно отметить, что колодцы для ливневой канализации, как и любые другие колодцы, определены в правилах МСЖД (40 CFR144.3) как:

Просверленный, просверленный или ведомый вал, глубина которого больше наибольшего размера поверхности; или вырытая яма, глубина которой больше наибольшего размера поверхности; или улучшенная воронка; или подземная система распределения жидкости.

Системы инфильтрации ливневых вод с трубопроводами для улучшения возможностей инфильтрации соответствуют определению UIC для скважины класса V.

Ливневая вода течет в бетонную камеру. В камере есть время для осаждения твердых частиц. Ливневая вода проходит через матрицу, абсорбирующую масло, прежде чем попасть в камеру инфильтрации, где она может быть подвергнута дополнительной предварительной обработке.

В 1999 году EPA завершило исследование скважин класса V с целью получения исходной информации для использования Агентством для оценки рисков для подземных источников питьевой воды (USDW), создаваемых скважинами класса V.В исследовании описаны 23 категории колодцев V класса, включая колодцы ливневой канализации, и дана их характеристика:

• Использование
• Место нахождения
• Число
• Возможное влияние на доллары США
• Нормативные требования

Чем не является колодец ливневой канализации?

Некоторые типы инфильтрационных систем не соответствуют определению колодцев для ливневой канализации класса V. Обычно они:

• В самой широкой точке поверхности больше, чем глубина, или
• не содержат перфорированных труб или дренажных плит для распределения и / или облегчения инфильтрации подземной жидкости, или
• не включают подземные компоненты, которые сбрасывают флюиды в недра.

Поверхностные водохранилища ливневых вод обычно не считаются скважинами класса V, если они не включают выкопанные, пробуренные или забивные стволы или включают подземную систему распределения жидкости.

Дренажные колодцы и зеленая инфраструктура

Защита поверхностных и грунтовых вод требует эффективной интеграции Закона о чистой воде и SDWA.Признавая, что некоторые методы инфильтрации ливневых вод регулируются как скважины класса V в рамках программы UIC, EPA выпустило меморандум, в котором разъясняется, какие методы инфильтрации ливневых вод соответствуют определению скважин класса V. Меморандум от июня 2008 года включает Руководство по идентификации скважин класса V, предназначенное для помощи менеджерам ливневых вод в определении того, какие методы / технологии инфильтрации ливневых вод могут быть отрегулированы как скважины UIC класса V.

Почему EPA регулирует колодцы для ливневой канализации?

Закон о безопасной питьевой воде (SDWA) требует, чтобы EPA защищало USDW от инъекций.EPA установило минимальные стандарты для устранения угроз, исходящих от всех нагнетательных скважин, включая колодцы для отвода ливневых вод.

Закачка ливневых вод вызывает беспокойство, поскольку ливневые воды могут содержать нефть или другие органические соединения, которые могут нанести вред USDW. Другие потенциально опасные загрязнители включают:

• Осадок
• Питательные вещества
• Металлы
• Соль
• Микроорганизмы
• Удобрения
• Пестициды

Каковы минимальные федеральные требования к колодцам для ливневой канализации?

В этом разделе изложены минимальные федеральные требования к колодцам для ливневой канализации.Некоторые штаты подали заявку и получили полномочия по реализации программы UIC класса V в своем штате, включая надзор за ливневыми дренажными колодцами, и могут иметь более строгие требования.

Посетите страницу разрешающего органа, чтобы узнать, какое агентство контролирует скважины класса V в вашем штате. Вы обязаны выяснить, каковы конкретные требования в вашем штате.

Скважины для ливневой канализации класса V «разрешены по правилам», что означает, что они могут эксплуатироваться без индивидуального разрешения до тех пор, пока:

• Закачка не подвергает опасности

долларов США.

• Владелец или оператор скважины представляет основную инвентаризационную информацию о скважине в орган, выдающий разрешения

Требования к подаче инвентаря зависят от штата.Требуемая инвентаризационная информация обычно включает:

• Название и местонахождение объекта
• Название и адрес юридического лица
• Право собственности на имущество
• Характер и тип нагнетательных скважин
• Рабочее состояние скважин

Для получения дополнительной информации посетите страницу с минимальными требованиями или обратитесь в разрешительный орган.

Если у вас есть новый колодец для ливневой канализации, вы должны связаться с органом, выдающим разрешения, до начала строительства.

Что касается существующих колодцев для ливневой канализации, вы должны немедленно прекратить использование колодца и обратиться в разрешительный орган, чтобы узнать, что вы должны делать. В большинстве случаев вам потребуется:

• Заполнить форму инвентаризации
• Подождите до 90 дней, чтобы программа UIC авторизовала вашу скважину, после чего вы можете продолжить ее использование (если вам не указано иное)

Разрешение на использование колодца истекает после того, как вы правильно закрыли колодец. Надлежащее закрытие скважины, также называемое ликвидацией, — это процедура, гарантирующая, что скважина не будет подвергать опасности USDW в будущем.В зависимости от конструкции скважины, надлежащее закрытие скважины может включать:

• Обратная засыпка чистым заполняющим материалом
• Выемка грунта
• Снятие корпуса
• Затирка

Обратитесь в разрешительный орган за конкретными инструкциями по надлежащему закрытию колодца.

Каковы передовые методы управления колодцами ливневой канализации?

Лучшие методы управления (BMP) — это физические, структурные и управленческие методы, которые предотвращают или сокращают заражение USDW.Правильная конструкция и расположение колодца для ливневой канализации сводят к минимуму вероятность случайного или обычного загрязнения в результате плохой эксплуатации или неправильного использования.

Есть пять основных категорий BMP для ливневых дренажных колодцев BMP, которые могут быть реализованы по отдельности или в комбинации. К пяти общим категориям относятся:

• Местоположение
• Дизайн
• Эксплуатация и обслуживание
• Образование и информационно-пропагандистская деятельность
• Правильное закрытие (закупорка и оставление)

Пригодность и эффективность BMP варьируются в зависимости от типа, конструкции, настройки и режима работы скважины.Проконсультируйтесь с вашим органом, выдающим разрешения, для получения дополнительной информации и сведений о BMP для конкретных местоположений.

Что такое индивидуальная система удаления сточных вод?

Индивидуальная система удаления сточных вод (IWDS) забирает сточные воды из одного дома или офиса, отделяет твердые частицы и очищает их, обычно используя почву в дренажном поле на территории. Она также известна как септическая система и может быть экологически чистым способом избавиться от сточных вод, если система хорошо спроектирована и должным образом обслуживается.

Узнайте больше о различных типах IWDS и факторах, влияющих на принятие решения о том, какой IWDS лучше всего подходит для ваших обстоятельств.

Что такое IWDS?

Дома и предприятия, не подключенные к централизованной городской канализационной системе для очистки сточных вод, должны иметь какой-либо тип IWDS. Такая установка более распространена в сельской местности или на окраинах города; дома и предприятия в городах почти всегда подключены к канализационной системе, и люди, которые там живут, обычно платят ежемесячную плату за очистку сточных вод как часть своего счета за водопользование.

IWDS обрабатывает сточные воды из туалетов, раковин и стиральных машин. Обычно он состоит из подземного септика, системы труб и дренажного поля. Система предназначена для предотвращения попадания загрязненной воды в грунтовые воды или утечки над землей.

Альтернативные наименования : септическая система, локальная система очистки сточных вод.

Как работает IWDS?

Есть несколько альтернатив традиционной септической системе, если конкретная собственность не подходит для стандартной установки.Но IWDS обычно работает следующим образом:

Труба направляет все источники сточных вод из вашего дома в септик, который рассчитан на долгое время и может быть построен из бетона, стекловолокна или полиэтилена. Внутри резервуара твердые частицы оседают на дно и начинают разлагаться. Масло и жир всплывают на поверхности.

Чтобы поддерживать септическую систему и продлить срок ее службы, септик необходимо регулярно откачивать — каждые три-пять лет — для удаления плавающей накипи и ила на дне.

Сточные воды выходят из резервуара через экранированную трубу, которая помогает предотвратить выход неликвидов из резервуара. Он попадает в дренажное поле через серию перфорированных труб, которые позволяют воде просачиваться через гравий и затем в землю. (Геотекстиль может использоваться для предотвращения скопления почвы в гравии и снижения его эффективности.) По мере того, как вода просачивается сквозь почву, она очищается микробами. К тому времени, когда вода достигнет уровня грунтовых вод на несколько футов ниже поверхности, она не должна быть загрязнена.

Как выбрать IWDS

Процесс выбора типа IWDS начинается после того, как земля будет взломана. Многие варианты могут больше не подходить из-за типа почвы, рельефа и других условий, которые могут повлиять на расположение системы сточных вод.

Тип IWDS, который лучше всего подходит для вашей собственности, зависит от пяти основных факторов:

• Проницаемость почвы
• Сезонные глубины зеркала грунтовых вод
• Размер и форма здания
• Расположение дома
• Использование имущества

Проницаемость почвы

Проницаемость — это скорость, с которой вода будет проходить через почву.Почвы с низким содержанием глины обычно имеют высокую проницаемость и поэтому требуют меньшей площади поглощения сточных вод. Почвы с высоким содержанием глины, обычно красноватого цвета, не являются лучшими типами почв для IWDS. Но почвы, которые слишком водопроницаемы, также не идеальны, потому что вода может перемещаться через почву слишком быстро, чтобы обеспечить эффективную очистку.

В большинстве штатов владелец предполагаемой строительной площадки, у которой нет доступа к канализационной системе, должен провести испытание на просачивание или перколяцию, чтобы определить проницаемость почвы.Если объект не прошел тест на перк, владелец не может построить там здание с типовой IWDS.

Вертикальное разделение на столбы сезонной воды

Штаты различаются по количеству вертикальных футов почвы, которое должно находиться между самой низкой глубиной дренажного поля и самой высокой глубиной грунтовых вод, но для многих требуется 4 фута. Поскольку уровень грунтовых вод может подниматься и опускаться вместе с сезоны, в зависимости от количества выпавших осадков, самый высокий уровень грунтовых вод должен быть глубиной, используемой для определения вертикального разделения.Если уровень грунтовых вод в определенном месте слишком высок и необходимое количество футов вертикального разделения не может быть достигнуто, система очистки сточных вод не может быть построена там.

Период проливного дождя, который пропитывает землю, может затруднить работу дренажного поля. Это может привести к скоплению воды в септик или скоплению неочищенных сточных вод возле IWDS.

Размер и форма собственности

Некоторые участки собственности настолько малы или узки, что некоторые типы систем сточных вод невозможно установить физически.Нормы муниципального кодекса относительно минимального расстояния для установки от границ участка, зданий, колодцев и других характеристик объекта также могут повлиять на тип и расположение IWDS.

Иногда сочетание формы участка с грунтами с низкой проницаемостью сокращает доступные варианты IWDS. Размер — это фактор, который чаще всего делает недвижимость непригодной для отдельной системы сточных вод. Имея достаточно земли для работы, эффективная система сточных вод может быть спроектирована практически на каждом участке.

Размещение дома на участке

Иногда участок на участке, выбранный для строительства, также является лучшим участком для системы сточных вод. В этом случае может потребоваться более дорогая система или даже внешняя система.

Использование в строительстве

Для правильного функционирования необходимо ежедневно использовать несколько типов систем очистки сточных вод, например установки аэробной очистки. Эти системы не рекомендуются для зданий, которые используются только изредка, например, в домах для выходных или для отдыха.

Альтернативы традиционному IWDS

Существует семь распространенных альтернатив традиционным IWDS с гравийными и перфорированными трубами. Тот, который вы можете выбрать, зависит от факторов, уникальных для вашей собственности. Некоторые варианты требуют строительства насосной станции и других компонентов, требующих регулярного обслуживания.

Эти альтернативы, как правило, дороже в строительстве и эксплуатации, чем традиционные IWDS, но они могут позволить строительство на участке, который в противном случае не подходил бы для септической системы.

Система насыпей

Сточные воды закачиваются в надземную насыпь, состоящую из гравийного ложа или гравийных траншей поверх толстого слоя песка. Сточные воды очищаются, прежде чем попадут в естественную почву под насыпью. Эта система обычно используется в местах с высоким уровнем грунтовых вод или плотной глинистой почвой.

Высокий слой коренных пород может также усложнить строительство IWDS и помешать использованию традиционной системы.

Система распределения капель

В системе распределения капель резервуар насоса распределяет сточные воды через линию подачи, а затем в сеть капельных трубок, которые находятся не более чем на фут ниже поверхности.Сточные воды обрабатываются почвой внизу, поэтому нет необходимости в потенциально неприглядном насыпи.

Система песочного фильтра

Этот тип системы похож на систему насыпи в том, что он использует песок в качестве очищающей среды, но в этом случае песок находится внутри большой коробки, которая обычно сделана из бетона, стекловолокна или полиэтилена. Сточные воды поступают из септика в резервуар насоса, который регулирует скорость, с которой сточные воды проходят через песочный фильтр. Оттуда он может течь или перекачиваться в дренажное поле.

Камерная система

В этой системе сточные воды попадают в серию больших пластиковых камер, напоминающих бездонные трубы. Из-за своего размера камеры обеспечивают большую площадь поглощения, чем традиционные IWDS, и полезны в районах с высоким уровнем грунтовых вод.

Блок аэробной обработки

Системы, в которых используется установка аэробной очистки (ATU), подобны городским очистным сооружениям для индивидуального здания. Кислород вводится в ATU, где бактерии расщепляют отходы.После того, как сточные воды проходят через ATU, может потребоваться дополнительная обработка, чтобы гарантировать уничтожение патогенов.

Система испарения

Этот тип системы отличается от других тем, что сточные воды испаряются из заполненного песком резервуара с открытым верхом, дренажное поле которого облицовано водонепроницаемым материалом. Эту систему можно рассматривать только в засушливом климате, где испарение постоянно превышает количество осадков.

Построенная система водно-болотных угодий

Эта система включает строительство искусственно созданного водно-болотного угодья, которое имеет те же свойства обработки отходов, что и естественные водно-болотные угодья.Сточные воды попадают в зону, заполненную подходящими растениями, а растения и связанные с ними микробы удаляют питательные вещества и патогены. Водно-болотное угодье обычно строится над водонепроницаемым покрытием, и сточные воды могут стекать с водно-болотного угодья в дренажное поле для дополнительной очистки под землей.

Ключевые выводы

• Индивидуальная система водоотведения очищает сточные воды от одного участка.
• Другое название IWDS — септическая система.
• Тип IWDS, который может быть построен на данном участке, зависит от нескольких факторов, включая проницаемость почвы, а также размер и форму участка.
• Если типичная IWDS не может быть построена на определенном участке, вместо нее могут быть построены альтернативные системы.

септических систем | Американский фонд подземных вод

Септические системы для удаления сточных вод

онлайн-версия информационного бюллетеня по осведомленности потребителей
Американского фонда подземных вод № 4

1. Введение
2. Какова цель систем удаления сточных вод ?
3. Как работают септики?
4. Как работают системы аэрации?
5. Какая система — септик или аэрация?
6. Какова цель системы абсорбции почвы?
7. Как работает система поглощения почвы?
8. Каковы требования к размещению системы абсорбции почвы?
9. Как предотвратить отказ септической системы?
10. Помогая вашей системе служить вам
11. Куда обратиться за дополнительной информацией
12. American Ground Water Trust

ВВЕДЕНИЕ

В этой брошюре содержится основная информация для домовладельцев об утилизации отходов септических систем.Одна треть всех американских домов использует системы очистки сточных вод. Когда они правильно спроектированы, установлены и обслуживаются , септики и аналогичные системы удаления отходов на месте эффективны, с инженерной точки зрения, экономичны, для домовладельцев и экологически безопасны, . Поскольку септические системы находятся вне поля зрения, многие домовладельцы редко думают о них. Во всех штатах есть правила для септических систем, предназначенные для защиты грунтовых вод.Большинство местных систем очистки сточных вод используются в домах, в которые вода поступает из колодца.

В некоторых сельских и пригородных районах канализационные линии должны были бы проходить на большие расстояния, чтобы соединить дома с централизованными очистными сооружениями, что делает подключение к таким системам непрактичным. К счастью, во многих сельских районах естественные почвы могут очищать сточные воды с такой же тщательностью и безопасностью, используя систему удаления на месте, как это может быть достигнуто с помощью муниципальных систем очистки сточных вод.

НАЗНАЧЕНИЕ СИСТЕМ УДАЛЕНИЯ СТОЧНЫХ ВОД?

Системы удаления сточных вод удаляют сточные воды (сточные воды) из дома, отделяют загрязнители от сточных вод и возвращают сточные воды в почву.Каждый американец производит в среднем около 50 галлонов (около 200 литров) сточных вод в день в результате использования воды на кухне, в ваннах, душах, туалетах и ​​прачечных. Эти сточные воды содержат взвешенные твердые частицы, растворенные органические и неорганические материалы, а также микроорганизмы, такие как вирусы и бактерии. Система очистки сточных вод обрабатывает эти отходы на территории, откуда сточные воды образовывались.

Существует много различных типов конструкции септических систем. Наиболее часто используемая конструкция для домов на одну семью состоит из двух частей: резервуара для хранения и очистки сточных вод и части для поглощения и фильтрации почвы (поле выщелачивания).

Бак для сточной воды отделяет крупные твердые частицы, а почвенный фильтр удаляет мелкие твердые частицы и позволяет естественным биологическим и биохимическим процессам уничтожать сопутствующие бактерии. Единственное техническое обслуживание, необходимое для правильно работающей системы, — это удаление накопившихся твердых частиц из резервуара для сточной воды каждые несколько лет.

Бак для сточных вод может быть септическим (анаэробным) или аэробным (с воздушной мешалкой). В обоих случаях крупные твердые частицы отделяются и частично разлагаются бактериями.Бактерии также переваривают твердые вещества и жир. Пищеварительные (септические) процессы выделяют вонючий газ, который возвращается по канализационным трубам и выводится через вентиляционное отверстие через крышу дома. Жидкость, вытекающая из резервуара для сточных вод (сточная вода), содержит болезнетворные бактерии и питательные вещества и должна подвергаться дальнейшей очистке с помощью системы абсорбции почвы. Законы большинства штатов и округов запрещают прямой сброс сточных вод септических систем на поверхность земли или в поверхностные воды.

КАК РАБОТАЮТ СЕПТИЧЕСКИЕ РЕЗЕРВУАРЫ?

Восемьдесят пять процентов систем утилизации сточных вод в США — это септические системы. Они очищают сточные воды, позволяя анаэробным бактериям (тем, которые живут в отсутствие воздуха) переваривать органические материалы, в то же время позволяя материалам накипи и ила отделяться от сточных вод. Отходы, которые бактерии не могут переварить, фильтруются и удаляются из сточных вод в системе абсорбции почвы.

Септики могут иметь одну или несколько камер, в которых твердые частицы отделяются от сточных вод.Биологическое действие бактерий уплотняет более тяжелые твердые частицы, заставляя их оседать на дне камеры; легкие составы, такие как воск и жир, выходят на поверхность. Любые неперевариваемые твердые частицы необходимо периодически удалять из резервуара. Даже после того, как септик отделил отстой и другие твердые частицы, его очищенные сточные воды еще не очищаются. Например, сточные воды могут содержать большое количество бактерий и фосфора, которые необходимо удалить или обезвредить, прежде чем они достигнут уровня грунтовых вод.

Убедитесь, что вы знаете точное местоположение вашей септической системы. Найдите в своей телефонной книге компании по перекачиванию септических систем. Стоимость услуги будет варьироваться (обычно от 100 до 200 долларов) в зависимости от перекачиваемого объема и удаленности вашего дома от места утилизации.

КАК РАБОТАЮТ СИСТЕМЫ АЭРАЦИИ?

Системы аэрации — «двоюродные братья» септиков; они используют бактерии, которые живут только в присутствии воздуха. Процесс очистки в системе аэрации в целом аналогичен процессу очистки в септике на начальных этапах.После очистки в первой камере поступающие сточные воды вытесняют сточные воды во вторую камеру через трубу, оборудованную фильтром или перегородкой. Затем в сточные воды вдуваются мелкие пузырьки воздуха, стимулирующие рост аэробных бактерий, которые питаются органическими питательными веществами и разлагают их. Частично очищенные сточные воды затем поступают в отстойную камеру. Бактерии падают на дно камеры, где наклонный пол возвращает их в первую камеру для продолжения биоразложения.

КАКАЯ СИСТЕМА — СЕПТИЧЕСКИЙ БАК ИЛИ АЭРАЦИЯ?

Местные строители и специалисты по очистке сточных вод обычно знают, какая система лучше всего подходит для дома.Системы аэрации могут очищать сточные воды намного тщательнее, чем септики. Иногда они могут удалить до 90 процентов органических материалов и взвешенных веществ. Однако у систем аэрации есть и недостатки; они требуют обслуживания и ремонта чаще, чем септики. Система аэрации использует электричество для работы смесительного механизма и поэтому уязвима к сбоям в подаче электроэнергии. Баки аэрации обычно дороже купить и установить, чем септики.

Выбор подходящей системы будет зависеть от нескольких факторов: почвы и уклона участка, близости к природным объектам, таким как водно-болотные угодья и ручьи, близости к дорогам и зданиям, прогнозируемого суточного и максимального объема сточных вод, вашего бюджета. , а также государственные и местные строительные нормы и правила в вашем регионе.

НАЗНАЧЕНИЕ СИСТЕМЫ ПОГЛОЩЕНИЯ ПОЧВЫ?

Хотя септики и аэротенки удаляют многие загрязнители из сточных вод, после того, как сточные воды покидают резервуар, требуется дополнительная очистка. Составы азота, взвешенные твердые частицы, органические / неорганические материалы, бактерии и вирусы должны быть уменьшены до того, как сточные воды будут считаться очищенными.

Есть два похожих слова, адсорбция и абсорбция , которые необходимо объяснить. «Сорбция A d » относится к процессу, при котором загрязняющие вещества притягиваются и удерживаются на поверхности молекул почвы, таким образом иммобилизуя их.«Сорбция A b » — это более общее слово, используемое для описания способа, которым загрязняющие вещества удаляются из сточных вод, когда они просачиваются через почву. Сорбционные системы Soil a b удаляют большую часть взвешенных твердых частиц путем фильтрации и уменьшают загрязнение за счет сорбции d и микробного разложения.

Действие микробов приводит к поглощению или преобразованию питательных веществ, делая их безвредными. Если объем почвы, лежащей под почвенной абсорбционной системой, достаточно велик, все, кроме незначительной части загрязнителей (за исключением соединений азота), могут быть удалены до того, как сточные воды достигнут уровня грунтовых вод.

КАК РАБОТАЕТ СИСТЕМА ПОГЛОЩЕНИЯ ПОЧВЫ?

Сточные воды стекают или перекачиваются из резервуара для сточных вод в сеть пористых труб, расположенных в траншеях, покрытых почвой и дерном. Дно траншей должно быть ровным по всей длине, поэтому обычно они должны повторять контуры грунта. Систему поглощения почвы часто называют полем выщелачивания.

Мелкие траншеи лучше очищают сточные воды, чем глубокие. Двенадцать дюймов засыпки грунта поверх пористых труб в траншее обычно достаточно для предотвращения замерзания даже в суровые зимы.Размещение гравия вокруг труб способствует равномерному распределению сточных вод. Местные строители и установщики септических систем будут знать рекомендуемые глубины и нормативные требования для вашего региона.

КАКОВЫ ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ СИСТЕМЫ ПОГЛОЩЕНИЯ ПОЧВЫ?

Требования к размещению системы абсорбции почвы зависят в основном от расхода и объема сточных вод, а также от условий площадки, которые влияют на способность почвы абсорбировать, обрабатывать и удалять сточные воды септических резервуаров.Удаление сточных вод через септические системы не должно создавать опасность для здоровья населения или загрязнять поверхностные или грунтовые воды. Относительно небольшой размер поля выщелачивания (дренажного поля) может использоваться на участках, которые (1) имеют стабильную, почти ровную или пологую поверхность земли, не подверженную затоплению, (2) имеют не менее шести футов хорошо дренированной проницаемой почвы, свободной крупных фрагментов, и (3) находятся выше максимально ожидаемого уровня грунтовых вод.

Более крупный размер поля выщелачивания может потребоваться при наклонном грунте, тонком слое почвы, низкой проницаемости почвы или уровне грунтовых вод близко к поверхности.

Двумя основными критериями для определения размера поля выщелачивания являются: скорость просачивания почвы и скорость загрузки сточных вод. В идеале должна быть дополнительная прилегающая территория, доступная для установки системы ремонта в случае отказа системы очистки и утилизации. Эта замещающая территория не должна подвергаться застройке, движению транспорта или модификации почвы. Однако на практике место замены септической системы требуется редко и обычно не требуется по строительным нормам. Окончательный выбор участка для выщелачивания зависит от расположения природных особенностей ландшафта и близости к трубопроводам, дорогам, зданиям и т. Д.Расстояние, на которое фекальные организмы будут перемещаться в поперечном направлении через почву, зависит в основном от градиента, гидравлической проводимости и наличия слоев почвы или коренных пород, которые ограничивают вертикальное движение стоков. Следует поддерживать безопасное расстояние между местом захоронения отходов и источниками подземного водоснабжения, озерами, ручьями, водостоками, а также естественными или вырезанными склонами, где может происходить просачивание.

Некоторое естественное разбавление потенциальных загрязнителей происходит в результате выпадения осадков (дождя и таяния снега), которые происходят на фактической поверхности поля выщелачивания.Еще большее разбавление происходит по мере того, как дренаж с поля выщелачивания смешивается с естественными грунтовыми водами. В большинстве случаев площадь большинства полей выщелачивания очень мала по сравнению с площадью естественной подпитки и объемом воды, хранящейся в окружающих геологических формациях.

Известно, что потоки нитратов, превышающие стандартный уровень питьевой воды в 10 частей на миллион, распространяются в поперечном направлении на сотни футов от полей выщелачивания за период от 10 до 20 лет. Здания и дороги должны быть удалены от полей выщелачивания, чтобы они не мешали правильной работе системы.Проблемы могут возникнуть, если тяжелые грузовики проезжают по полю выщелачивания, что приведет к чрезмерному уплотнению почвы и поломке дренажных труб.

Минимальный размер участка под застройку для зонирования часто указывается в целях планирования с точки зрения общественной безопасности. Это основано на показателе площади для максимальной плотности септических систем. Большинство решений о локальном зонировании, касающихся безопасности плотности заражения, принимаются с использованием надежных научных данных, которые учитывают все геологические и топографические переменные. Однако есть случаи, когда озабоченность по поводу минимального размера партии, хотя и оправдывается сторонниками как отвечающая интересам общественного здравоохранения, на самом деле может использоваться в качестве удобного универсального средства для достижения нулевого роста. или крупномасштабная цель зонирования.

Многие штаты требуют минимального расстояния между естественными и искусственными объектами; у других нет всеобъемлющих требований. Обычно рекомендуемые минимальные расстояния указаны ниже.

Критический фактор Основными факторами при размещении системы поглощения почвы являются глубина уровня грунтовых вод и структура почвы.Поле для выщелачивания не должно устанавливаться там, где уровень грунтовых вод находится менее чем на три фута ниже дна траншеи.

Сильно крупнозернистая почва, такая как песок и гравий, не может отфильтровать мелкие твердые частицы и бактерии из сточных вод резервуара для сточных вод. Однако грубая почва может быть смешана с более мелкозернистой почвой, чтобы получить нужную текстуру, или необходимый тип почвы может быть куплен и доставлен на участок.

Чрезвычайно мелкая почва, такая как глина, может быть слишком плотной, чтобы пропускать через нее много сточных вод.Кроме того, на глинистых почвах часто находится уровень грунтовых вод (линзы грунтовых вод, которые периодически образуются из-за плохого дренажа). Поэтому такие почвы не подходят для системы обработки почвы. Можно решить проблему плохо дренированных почв и высокого уровня грунтовых вод, установив всю систему промывочного поля в построенном насыпи.

Может потребоваться установка насоса для подъема сточных вод из септика в насыпь. Существует множество простых инженерных решений по утилизации сточных вод.Информационная служба Smallflows в Западной Вирджинии (см. Стр. 13) предоставляет техническую информацию о вариантах очистки сточных вод для домов и небольших сообществ.

КАК ПРЕДОТВРАТИТЬ ОТКАЗ СЕПТИЧЕСКОЙ СИСТЕМЫ?

Есть два основных фактора, вызывающих проблемы: перегрузка и недостаточное обслуживание. Перегруженная (или недостаточно спроектированная) септическая система может возникнуть, если, например, в первоначальном доме с двумя спальнями есть последующие пристройки к спальне и ванной, но без увеличения пропускной способности септической системы.При перегрузке сточные воды попадают в зону выщелачивания до того, как успеет естественный биологический процесс осесть твердые отходы в септике. В результате частицы могут забивать отверстия в дренажных трубах и создавать дополнительное давление на отверстия, которые остаются открытыми. Увеличенный поток через меньшее количество дренажных отверстий производит больше жидкости, чем может естественным образом обработать почвы поля выщелачивания. Результатом могут быть загрязняющие вещества, перемещающиеся в грунтовые воды, подъем сточных вод на поверхность или и то, и другое.В случае перегрузки недр ситуация может оставаться незамеченной на долгие годы.

Отсутствие обслуживания также может привести к проблемам, даже если система не перегружена. Если твердый материал не извлекать периодически из септика, может быть недостаточно места для осаждения твердых веществ. В таких случаях твердый материал также может забивать части дренажного поля. Если септическая система перегружена, а септик заполнен твердыми частицами, может возникнуть реальный риск ухудшения состояния окружающей среды, например, попадание нитратов в водоносные горизонты.

Уменьшение количества сточных вод помогает предотвратить перегрузку системы. Большинство американцев могут сократить потребление воды на 15-20 процентов без дискомфорта. (Советы по экономии воды см. В брошюре фонда № 7 «Экономия воды в вашем доме».)

Если ваша септическая система правильного размера и в надлежащем состоянии, она не должна вызывать у вас никаких проблем. Если он невысокого размера и у вас есть дом, полный друзей и родственников, просто не используйте воду. Пик потребления воды в домашних условиях увеличивается сразу после того, как члены вашей семьи просыпаются, и снова перед сном.Старайтесь избегать употребления большего количества воды, чем необходимо в эти пиковые периоды.

Следующие методы также могут помочь предотвратить проблемы с септической системой:

{C}

{C} {C} {C} {C} {C}

ВНИМАНИЕ: Отвод так называемой серой воды (вода из прачечной, душевых и ванн) вдали от септической системы для использования на лужайках, садах и деревьях следует проводить с осторожностью. Местные правила водоснабжения могут запретить эту практику, и для эффективной работы вашей септической системе потребуется определенное количество разбавляющей воды.Проконсультируйтесь с местными специалистами перед изменением системы сточной воды в вашем доме.

Если какая-либо часть вашей системы утилизации выйдет из строя, вам следует немедленно связаться с квалифицированным подрядчиком.

ПОМОЩЬ ВАШЕЙ СИСТЕМЕ ОБСЛУЖИВАТЬ ВАС

Для обеспечения надлежащего проектирования, расположения и конструкции системы проконсультируйтесь с квалифицированным подрядчиком. Обсудите требования к вашей системе удаления сточных вод до начала строительства. Многие подрядчики по водоснабжению также устанавливают септики и могут предложить полный комплекс услуг, одновременно установив ваши системы водоснабжения и удаления отходов.

Помните, что ваш септик или система аэрации работает в соответствии со стандартными инженерными принципами.Это не таинственная машина, которая лучше всего работает, когда она предоставлена ​​самой себе. При правильном использовании и обслуживании ваша система удаления сточных вод может стать надежной и недорогой альтернативой централизованной очистке сточных вод.

Амортизированная стоимость правильно спроектированной и надлежащим образом обслуживаемой частной системы сточных вод на месте обычно значительно меньше, чем регулярные ежемесячные платежи за районные системы. Во многих областях естественная очистка и повторное использование воды обратно в систему грунтовых вод представляет собой очень эффективное сбережение воды.

КУДА ПОЛУЧИТЬ ДОПОЛНИТЕЛЬНУЮ ИНФОРМАЦИЮ

Местные инспекторы по строительству, службы распространения сельскохозяйственных знаний и государственные природоохранные департаменты будут иметь информацию о конкретных требованиях к септической системе. Информацию о небольших коммунальных системах сточных вод можно найти по адресу:

National Smaliflows Clearinghouse Университет Западной Вирджинии, P0 Box 6064 Morgantown, West Virginia 26506 Телефон 800-624-8301.

Чтобы заказать копии этой или другой брошюры Trust, щелкните здесь , чтобы посетить наш магазин.

[© American Ground Water Trust. Содержание этой брошюры может быть перепечатано в некоммерческих образовательных целях. В качестве источника следует ссылаться на Американский фонд грунтовых вод. Не разрешается копировать и размещать эту информацию на других сайтах. Тем не менее, мы приветствуем и поощряем ссылки на эту и другую информацию Американского фонда подземных вод на www.privatewell.com и www.agwt.org .]

Глава 10: Очистка сточных вод на месте | Справочное руководство по здоровому жилищу

Загрузите версию руководства для Adobe Acrobat Cdc-pdf [PDF — 6.65 МБ]

«Технологии сделали возможными большие группы населения; теперь большая часть населения делает технологии незаменимыми ».

Джозеф Вуд Крутч, 1932

Введение

Считается, что французы первыми использовали подземный септик в 1870-х годах. К середине 1880-х годов в Соединенных Штатах стали устанавливать двухкамерные системы септиков с автоматическим сифоном, подобные тем, которые используются сегодня. Даже сейчас, более века спустя, системы септиков представляют собой один из основных способов очистки бытовых сточных вод.От четверти до одной трети домов в США используют такую ​​систему [1] .

Местные системы отвода сточных вод используются в сельской местности, где дома расположены так далеко друг от друга, что установка канализационной системы была бы слишком дорогой, или в районах вокруг городов, где городские власти еще не предоставили канализационные трубы, к которым можно подключать дома. . В этих районах люди устанавливают собственные частные очистные сооружения. Поскольку население продолжает расти за пределами досягаемости муниципальных канализационных систем, все больше семей полагаются на индивидуальные системы очистки сточных вод и частные системы водоснабжения.Непосредственная близость к местным системам водоснабжения и канализации в подразделениях и других развитых районах, зависимость от маргинальных или бедных почв для удаления сточных вод на месте и общее непонимание домовладельцами надлежащего обслуживания системы септических резервуаров представляют значительную угрозу для здравоохранение. Экспертиза по проверке, обслуживанию и установке этих систем обычно возлагается на персонал по гигиене окружающей среды местного окружного или городского департамента здравоохранения.

Эти частные системы утилизации обычно называют системами септиков.Септик — это устройство для сбора сточных вод, сделанное из бетона, стали, стекловолокна, полиэтилена или другого одобренного материала, цистерна, закопанная во дворе, которая может вместить 1000 галлонов или более сточных вод. Сточные воды текут из дома в резервуар на одном конце и покидают резервуар на другом (Рисунок 10.1 [2]) .

Правильное обслуживание септиков является необходимостью общественного здравоохранения. Кишечные заболевания, такие как криптоспоридиоз, лямблиоз, сальмонеллез, гепатит А и шигеллез, могут передаваться через экскременты человека.Исторически сложилось так, что основные эпидемии холеры и брюшного тифа были вызваны в первую очередь неправильным сбросом сточных вод. Самый ранний урок эпидемиологии был извлечен благодаря усилиям доктора Джона Сноу из Англии (1813–1858) во время разрушительной эпидемии холеры в Лондоне [3] . Доктор Сноу, известный как отец полевой эпидемиологии, обнаружил, что городское водоснабжение загрязнено из-за неправильной утилизации человеческих отходов. Он опубликовал краткую брошюру « О способах передачи холеры », в которой предположил, что холера — это заразное заболевание, вызываемое ядом, который воспроизводится в организме человека и обнаруживается в рвотных массах и стуле больных холерой.Он считал, что основным, хотя и не единственным, средством передачи была вода, зараженная этим ядом. Это отличалось от общепринятого в то время мнения о том, что болезни передаются при вдыхании паров.

Обработка отходов жизнедеятельности человека
Безопасное, санитарное и беспрепятственное удаление сточных вод является приоритетом общественного здравоохранения для всех групп населения, малых и больших, сельских или городских. Сточные воды следует утилизировать таким образом, чтобы гарантировать, что

• коммунальные или частные источники питьевой воды не находятся под угрозой;
• прямое воздействие на человека невозможно;
• отходы недоступны для переносчиков, насекомых, грызунов или других возможных переносчиков;
• соблюдаются все экологические законы и постановления; и
• запаха или эстетических неприятностей не создает.

В Рис. 10.2 , прямая труба из соседнего дома отводит неочищенные сточные воды из неглубокой дренажной канавы в придорожный горный ручей, в котором многие дети и некоторые взрослые ходят вброд и ловят рыбу. Чистая вода (рис. 10.3) довольно обманчива с точки зрения представляемой опасности для здоровья. Прогулка по ручью длиной 4 мили обнаружила еще 12 труб, по которым также сбрасывались неочищенные сточные воды. Сообщается, что некоторые люди в этом районе считают этот ручей источником питьевой воды.

Неочищенные или неочищенные бытовые сточные воды (сточные воды) — это в основном вода, содержащая только 0,1% примесей, которые необходимо обрабатывать и удалять. Бытовые сточные воды содержат биоразлагаемые органические материалы и, скорее всего, патогены. Основная цель очистки сточных вод — удалить примеси и выпустить очищенные сточные воды в землю или в ручей. Для этого существуют различные процессы:

• Централизованная очистка — Государственные очистные сооружения (POTW), которые используют первичную (физическую) очистку и вторичную (биологическую) очистку в больших масштабах для обработки потоков до миллионов галлонов или литров в день,
• Обработка на месте —Септики и абсорбционные поля или их варианты, и
• Стабилизационные пруды (лагуны) —Централизованная очистка населения численностью не более 10 000 человек при неблагоприятных почвенных условиях и достаточном пространстве для земли.

Не включены выгребные ямы и компостные туалеты. Исторически системы водоотведения делятся на водоносные и неводящие. Фекальные отходы человека, не переносимые водой, могут быть собраны и разложены на месте, основными примерами являются выгребная яма или компостный туалет. Эти системы не подходят для индивидуальных жилых домов, потому что они неудобны и подвергают пользователей воздействию неблагоприятных погодных условий, укусов насекомых и запахов. Из-за большой глубины ямы для унитаза они могут сбрасывать отходы непосредственно в грунтовые воды.Следует отметить, что эти типы систем часто используются и могут быть приемлемы в условиях с низким уровнем водопотребления, таких как небольшие кемпинги или природные тропы [ 4–6 ] .

Системы очистки сточных вод на месте
По мере того, как городское разрастание продолжается и население увеличивается в сельской местности, стоимость строительства дополнительных систем отвода сточных вод увеличивается. Одна из основных причин аннексии — увеличение налоговой базы без увеличения расходов муниципального управления.Участвующие правительства часто покупают краткосрочные налоговые выгоды за счет огромных долгосрочных затрат на возможное улучшение инфраструктуры в аннексированных общинах. Установка систем септика — обычное дело для создания систем утилизации на месте, но в лучшем случае это временное решение. Поскольку размер собственности должен быть достаточным, чтобы оставить место для замены септической системы, затраты муниципалитета на установку централизованной канализационной системы будут значительно увеличены из-за большого размера участка.

Во всех методах разложения бытовых сточных вод происходят два микробиологических процесса: анаэробное (с помощью бактерий, которым не нужен кислород) и аэробное (с помощью бактерий, которым необходим кислород) разложение.Обычно предпочтительнее аэробное разложение, потому что аэробные бактерии разлагают органические вещества (сточные воды) намного быстрее, чем анаэробные бактерии, и запахи менее вероятны. В централизованных очистных сооружениях используются аэробные процессы, как и в большинстве лагун. В системах септиков используются оба процесса.

Системы септических резервуаров
Приблизительно 21% американских домов обслуживается местными системами удаления сточных вод. Из них 95% — это полевые системы септиков. Системы септиков используются в качестве средства очистки сточных вод на месте во многих домах, как в сельских, так и в городских районах США.Если они обслуживаются и эксплуатируются в пределах приемлемых параметров, они способны должным образом очищать сточные воды в течение ограниченного количества лет и потребуют как планового обслуживания, так и, в конечном итоге, капитального ремонта. Правильное размещение и установка являются ключом к успешной работе любой системы очистки сточных вод на объекте, но системы септиков имеют ограниченный срок службы, и все такие системы в конечном итоге выйдут из строя, и их необходимо будет заменить. На рис. 10.4 показан типичный сельский дом с колодцем и септикой.

Системы септиков обычно состоят из септика, распределительной коробки, абсорбционного поля (также известного как дренажное поле почвы) и поля выщелачивания. Септик служит трем целям: осаждение твердых частиц в сточных водах, хранение твердых частиц и анаэробное разложение органических материалов.

Чтобы разместить септик и водозаборное поле таким образом, чтобы не загрязнять колодцы, грунтовые воды или ручьи, система должна находиться в 10 футах от дома и других сооружений, не менее чем в 5 футах от границ участка, в 50 футах от колодцев. , и 25 футов от ручьев.Вся системная область должна легко идентифицироваться. Были случаи, когда владельцы вымощали или застраивали территорию. Необходимо проконсультироваться с местными органами санитарного кодекса относительно необходимых расстояний в их районе из-за проблем с почвой и грунтовыми водами.

Аэробные или аэрируемые септические системы используют процесс очистки сточных вод с взвешенными растениями и могут удалять взвешенные твердые частицы, которые не удаляются простым осаждением. В соответствующих условиях аэробные установки могут также обеспечивать нитрификацию аммиака, а также значительное уменьшение количества патогенов.Как правило, перед аэрированным резервуаром предшествует первичная обработка. Резервуары содержат аэрационную камеру с механическими аэраторами или нагнетателями или воздушными диффузорами, а также зону для окончательного осветления / осаждения. Аэробные установки могут быть спроектированы как системы с непрерывным или периодическим потоком. Типы непрерывного потока являются наиболее коммерчески доступными. Сточные воды из аэрированного резервуара транспортируются либо самотеком, либо перекачкой либо на процессы дальнейшей обработки / предварительной обработки, либо на окончательную обработку и утилизацию в подземной системе захоронения почвы.Перед аэробными установками можно использовать различные типы предварительной обработки, в том числе септики и ловушки для мусора.

Система периодического действия собирает и обрабатывает сточные воды в течение определенного периода времени, а затем сбрасывает осевшие сточные воды в конце цикла [8] .
Аэробные установки могут использоваться отдельными или групповыми жилыми домами и предприятиями для очистки сточных вод перед дальнейшей очисткой / предварительной обработкой или окончательной подземной обработкой и удалением на месте. Эти установки особенно применимы там, где важна усиленная предварительная очистка, и где имеется ограниченное количество земель, пригодных для окончательного удаления сточных вод на месте.Из-за необходимости регулярного технического обслуживания для обеспечения надлежащей работы и производительности аэробные установки могут хорошо подходить для многоквартирных домов или коммерческих приложений, где экономия от масштаба имеет тенденцию снижать затраты на обслуживание и / или ремонт в расчете на одного пользователя. Более низкое содержание органических и взвешенных твердых частиц в сточных водах может позволить снизить требования к земельной площади для подземных систем захоронения.

Правильно функционирующий септик удалит примерно 75% взвешенных твердых частиц, масла и жира из сточных вод.Поскольку время содержания в резервуаре составляет 24 часа или меньше, не происходит серьезного уничтожения патогенных бактерий. Бактерии удаляются в поле поглощения (дренажном поле). Однако существуют почвы и почвенные условия, которые не позволяют дренажному полю поглощать сточные воды из септика.

Септики рассчитаны на удержание общего объема сточных вод, производимых домашним хозяйством за 24 часа. Обычно минимальный размер резервуара составляет 1000 галлонов. Государственные или местные нормы обычно требуют резервуаров большего размера, поскольку потенциальная заполняемость дома увеличивается (например,g., 1250 галлонов для четырех спален) и может потребоваться два бака подряд, если для плохих почв требуется установка альтернативной системы. Рисунок 10.5 показывает типичный септик.

Распределительные коробки

не требуются большинством местных правил водоснабжения или Агентства по охране окружающей среды США. При использовании распределительные коробки представляют собой удобный смотровой порт. Кроме того, если установлено поле поглощения сплит-системы (две отдельные системы траншеи поглощения), распределительная коробка является удобным местом для установки отводного клапана для ежегодно меняющихся полей поглощения.

Поле поглощения Оценка участка
Поле поглощения имеет множество названий, включая поле выщелачивания, поле плиток, поле дренажа, поле захоронения и поле нитрификации. Сточные воды из септика направляются в поле абсорбции для окончательной обработки. Пригодность почвы, наряду с другими факторами, указанными ниже, определяет наилучший способ надлежащей очистки и утилизации сточных вод.

Большинство, но, к сожалению, не все, штаты требуют, чтобы районы, не обслуживаемые государственной канализацией, были предварительно одобрены для удаления сточных вод на месте до начала строительства дома через процесс разрешения.Этот процесс обычно требует оценки участка местным специалистом по гигиене окружающей среды, почвоведом или, в некоторых случаях, частным подрядчиком. Чтобы помочь в процессе оценки участка, можно использовать карты обследования почв из местного офиса службы охраны почв, чтобы предоставить общую информацию о почвах в этом районе.

Форма, показанная на Рис. 10.6 является типичной формой, используемой при проведении оценки почвы.

Участки для удаления сточных вод на месте сначала оцениваются на предмет использования с традиционной системой септических ям.Факторы оценки включают топографию участка, положение ландшафта, текстуру почвы, структуру почвы, внутренний дренаж, глубину скалы или других ограничивающих горизонтов и полезную площадь. Если критерии соблюдены, выдается разрешение на установку обычной системы септика. Области, которые не соответствуют критериям для традиционной системы, могут соответствовать менее строгим критериям для альтернативного типа системы.

Многие участки не подходят для любого типа системы удаления сточных вод из-за серьезных топографических ограничений, плохой почвы или других критериев оценки.Такие площадки не следует использовать для сброса сточных вод на месте из-за высокой вероятности отказа системы.

В некоторых штатах и ​​населенных пунктах может потребоваться проверка на просачивание как часть процесса оценки площадки. Как основной метод оценки, тесты на просачивание являются плохим показателем способности почвы очищать и перемещать сточные воды в течение года. Однако информация, полученная с помощью тестов на просачивание, может быть полезна при использовании в сочетании с комплексным анализом почвы.

Канавка поля поглощения
Обычная траншея поля поглощения (Рисунок 10.7) , также известная как горизонтальная боковая система, является наиболее распространенной системой, используемой на ровной земле или земле с умеренным уклоном с адекватной глубиной почвы над уровнем грунтовых вод или другими ограничивающими горизонтами. Сточные воды из септика проходят по твердым трубам в распределительную коробку или, во многих случаях, прямо в поле поглощения. В традиционной системе и в большинстве альтернативных систем сточные воды проходят по перфорированным трубам в траншеи, заполненные гравием, а затем просачиваются через гравий в почву.

Следует проконсультироваться с местным регулирующим органом о приемлемой глубине траншеи поля поглощения. В некоторых штатах требуется до 4 футов разделения под дном траншеи и грунтовых вод. Траншеи с глубиной поля поглощения должны быть не менее 18 дюймов, а в идеале — не более 24 дюймов. Труба абсорбционного поля должна быть проложена ровно, без наклона. Под дном траншеи до любой коренной породы, уровня грунтовых вод или ограничивающего горизонта должно быть не менее 12–18 дюймов приемлемого грунта.Длина траншеи не должна превышать 100 футов для систем, использующих распределительную коробку. Змеевидные системы могут иметь длину в несколько сотен футов и должны быть заполнены дробленой или раздробленной чистой породой или гравием на дне 6 дюймов траншеи. Перфорированная труба диаметром 4 дюйма укладывается поверх гравия, затем покрывается дополнительными 2 дюймами камня и выравнивается на 12 дюймов. Перед засыпкой траншеи необходимо положить геотекстильный материал или биоразлагаемый материал, например солому, на гравий, чтобы почва не забивала пространства между камнями.

Одно или несколько контрольных отверстий должны быть установлены в зоне поглощения, доходящей до дна гравия, чтобы можно было измерить фактическую глубину жидкости в гравии. Это важно для последующего тестирования адекватности системы.

Как правило, использование более длинных и узких траншей для удовлетворения требований к площади в квадратных футах позволяет получить более эффективную и долговечную систему абсорбции канализационных стоков. Исследования показали, что по мере старения септических систем большая часть поглощения стоков почвой обеспечивается за счет бокового движения через боковые стены траншеи.Более длинные и узкие траншеи (например, 400 футов в длину и 2 фута в ширину вместо 200 на 4 фута для получения 800 квадратных футов) значительно увеличивают площадь боковой стенки системы для бокового движения сточных вод.

Альтернативные системы септиков
По мере того, как стоимость земли для жилищного строительства увеличивается, а доступность земли уменьшается, земли, которые когда-то считались непригодными, разрабатываются. Эта земля часто имеет плохие почвенно-дренажные свойства. Такие объекты требуют значительных инженерных навыков для проектирования приемлемой системы удаления сточных вод.Во многих случаях сайты неприемлемы для систем фильтрации по разумной цене. Эти системы в основном регулируются государственными и местными органами власти, и перед использованием необходимо получить одобрение соответствующих регулирующих органов. Даже если сайт одобрен в юрисдикции одного штата или округа, аналогичный сайт может быть не одобрен в другом.

Основная трудность систем септиков — очистка сточных вод в медленно проницаемых или маргинальных почвах. Установленные устройства с низким потреблением воды могут позволить использовать небольшой процент систем септиков в маргинальных почвах.Однако устройства с низким потреблением воды обычно требуются в рамках более масштабных усилий по разработке пригодной для использования альтернативной системы удаления сточных вод. Альтернативные методы удаления сточных вод, которые могут использоваться, если регулярное подземное удаление не подходит, — это многочисленные [11] . Некоторые из наиболее распространенных альтернативных систем описаны ниже.

Система насыпей
Система насыпей (Таблица 10.1) возвышается над естественной поверхностью почвы для достижения желаемого вертикального отделения от уровня грунтовых вод или непроницаемого материала.Подъем достигается за счет размещения песчаного материала на верхней части лучшего естественного слоя почвы. Для правильного функционирования насыпной системы необходим естественный грунт размером не менее 304,8 мм (1 фут). Сведение к минимуму использования воды в доме также имеет решающее значение для предотвращения просачивания сточных вод через стороны насыпи (рис. 10.8) .

Когда сооружается насыпная система, в септик обычно сточные воды поступают из дома самотеком. Подъемная станция расположена во втором отсеке или в отдельном резервуаре для перекачки сточных вод до распределительного трубопровода в насыпи.Поплавки в подъемной станции контролируют размер перекачиваемой дозы сточных вод. Следует установить сигнализацию, чтобы предупредить домовладельца об отказе насоса, чтобы можно было произвести ремонт до того, как резервуар насоса переполнится.

Трубопроводные системы низкого давления
Трубопроводные системы низкого давления (LPP) также могут использоваться там, где профиль почвы неглубокий. Эти системы похожи на насыпи, за исключением того, что в них используется естественный грунт в том виде, в каком он существует на территории, вместо того, чтобы поднимать поле для захоронения с материалом для засыпки почвы.Системы LPP устанавливаются с помощью траншейной машины на глубине от 12 до 18 дюймов (от 304,8 до 457,2 мм). Система LPP состоит из септика, сигнализатора паводка, перекачивающего резервуара, линии подачи, коллектора, боковой линии и погружного насоса для сточных вод (рисунок 10.9) .

Когда стоки септика поднимаются до уровня, установленного насосом в перекачивающем резервуаре, насос включается, и стоки перемещаются по подающей линии и отводам распределения. Боковые стенки содержат небольшие отверстия и обычно расположены на расстоянии от 3 до 8 футов друг от друга.Из траншей стоки попадают в почву, где их обрабатывают. Насос отключается, когда сток падает до нижнего регулятора. Дозирование происходит от одного до двух раз в день, в зависимости от количества образующихся стоков. Неисправности насоса вызывают сигнал тревоги, чтобы предупредить домовладельца. Промежуток времени между дозами позволяет стокам абсорбироваться в почву, а также позволяет кислороду повторно проникать в почву для разложения твердых частиц, которые могут остаться. Если насос неисправен, аварийный сигнал уведомляет домовладельца о необходимости связаться с квалифицированным подрядчиком по установке септических систем.Насос необходимо быстро отремонтировать или заменить, чтобы не допустить переполнения бака насоса. Таблица 10.2 показывает преимущества и недостатки систем LPP.

Системы фильтрации «завод-камень» (построенные водно-болотные угодья)
Считающиеся экспериментальными в некоторых штатах, системы фильтрации «завод-камень» с большим успехом используются в Кентукки, Луизиане и Мичигане. Фильтры завод-камень обычно состоят из септика (двухкамерного), каменного фильтра и небольшого бокового (абсорбционного) поля перелива.Перелив из септика направляется в каменный фильтр. Каменный фильтр представляет собой длинную узкую траншею (шириной от 3 до 5 футов и длиной от 60 до 100 футов), облицованной герметичным поливинилхлоридом или бутилпластом, в который добавлен камень. Порода диаметром от 2 до 4 дюймов используется ниже линии потока сточных вод, а более крупная порода — выше (рис. 10.10) .

Системы фильтрации «завод-камень» обычно имеют размер, обеспечивающий 1,3 кубических фута площади породы на галлон общего суточного потока отходов. Типичный размер дома с тремя спальнями составляет 468 квадратных футов внутренней площади.Для получения необходимой площади в квадратных футах можно использовать различные соотношения ширины к длине в пределах перечисленных выше параметров. Траншеи могут иметь даже L-образную форму для размещения небольших участков под застройку.

Лечение начинается в септике. Частично очищенные сточные воды попадают в ячейку фильтра с футеровкой «завод-камень» по сплошному трубопроводу, где она распределяется по ячейке. Растения, входящие в систему, вводят кислород в сточные воды своими корнями. Когда сточные воды насыщаются кислородом, полезные микроорганизмы и грибки процветают на корнях и вокруг них, что приводит к перевариванию органических веществ.Кроме того, большое количество воды теряется из-за эвапотранспирации. К видам растений, наиболее широко используемых в этих системах, относятся рогоз, камыш, кувшинки, многие разновидности ириса и нутграсс. Зимние температуры имеют незначительный эффект, потому что корни делают работу в этих системах, и они остаются живыми в течение зимних месяцев. Сбросы из систем заболоченных земель могут потребовать дезинфекции. Преимущества и недостатки системы фильтрации «завод-камень» показаны в Табл. 10.3 .

Обслуживание систем очистки сточных вод на объекте

Что можно и чего нельзя делать в доме:

• Берегите воду. Заливка слишком большого количества воды в септическую систему может в конечном итоге привести к отказу системы. (Типичное потребление воды составляет около 60 галлонов в день на каждого члена семьи.) Стандартное водосливное поле рассчитано на пропускную способность 120 галлонов на спальню. Если емкость близка, системы могут не работать. Экономия воды продлит срок службы системы и снизит вероятность отказа системы.
• Почините подтекающие краны и протекающие туалеты.
• Избегайте длительного душа.
• Используйте стиральные и посудомоечные машины только при полной загрузке.
• Не позволяйте воде постоянно течь при чистке зубов или во время бритья.
• Не выбрасывайте в канализацию раковины или туалеты следующие предметы: химикаты, гигиенические салфетки, бумажные салфетки, окурки, жир, растительное масло, пестициды, наполнитель для кошачьего туалета, кофейную гущу, одноразовые подгузники, чулки или нейлон.
• Не устанавливайте мусорные баки.
• Не используйте добавки или очистители для септиков. В них нет необходимости, а некоторые химические вещества могут загрязнять грунтовые воды.

Что можно и чего нельзя делать при внешнем техническом обслуживании:

• Поддерживайте адекватный растительный покров над полем поглощения.
• Не позволяйте поверхностным водам стекать над резервуаром и дренажным полем. (Для отвода воды из системы можно использовать отводные канавы или подземные плитки.)
• Не позволяйте тяжелому оборудованию, грузовикам или автомобилям проезжать через любую часть системы.
• Не копайте в зоне поглощения и не строите пристройки рядом с септической системой или местом ремонта.
• Убедитесь, что бетонный стояк (или люк) установлен над резервуаром, если не в пределах 6 дюймов от поверхности, обеспечивая легкий доступ для измерения и перекачивания твердых частиц. (Примечание: все резервуары должны иметь два люка, один из которых расположен над впускным устройством, а другой — над выпускным.)

Нет необходимости добавлять какие-либо коммерческие вещества для «запуска» или чистить резервуар, чтобы он работал должным образом. Они могут фактически препятствовать естественному бактериальному действию внутри септика. Фекалии, зерно злаков, соль, пищевая сода, растительное масло, моющие средства и витаминные добавки, которые обычно попадают из дома в резервуар, намного превосходят любые добавки.

Симптомы проблем с септической системой
Эти симптомы могут означать, что у вас серьезная проблема с септической системой:

• Резервуар для сточных вод в канализации или туалете (часто черная жидкость с неприятным запахом).
• Медленный смыв туалетов. Многие стоки будут стекать намного медленнее, чем обычно, несмотря на использование поршней или средств для очистки сточных вод. Это также может быть результатом засорения водопровода или непроветриваемого приспособления.
• Поверхностный сток сточных вод. Иногда жидкость просачивается по поверхности земли возле вашей септической системы. Он может иметь, а может и не иметь сильный запах и иметь цвет от очень прозрачного до черного.
• Сочная зеленая трава над полем поглощения даже в сухую погоду.Часто это указывает на то, что чрезмерное количество жидкости из системы движется вверх через почву, а не вниз, как должно. Хотя некоторое движение жидкости вверх из области поглощения — это хорошо, слишком большое количество жидкости может указывать на серьезные проблемы.
• Присутствие нитратов или бактерий в колодце с питьевой водой указывает на то, что жидкость из системы может течь в колодец через землю или по поверхности. Анализ воды, который можно получить в местном отделе здравоохранения, покажет, является ли это проблемой.
• Накопление водных сорняков или водорослей в озерах или прудах, прилегающих к вашему дому. Это может указывать на то, что богатые питательными веществами отходы септической системы вымываются в поверхностные воды, что может привести как к неудобствам, так и к возможным проблемам со здоровьем.
• Неприятный запах в доме. Часто неправильно вентилируемая водопроводная система или неисправная септическая система вызывают накопление неприятных запахов.

Таблица 10.4 — это руководство по поиску и устранению неисправностей септика.

Инспекция септика
Первым приоритетом в процессе инспекции является безопасность домовладельца, соседей, рабочих и всех, для кого этот процесс может создать опасность.

• Не заходить в септики и выгребные ямы.
• Не работайте с этими резервуарами в одиночку.
• Не наклоняться и не наклоняться над септиками или выгребными ямами.
• Обратите внимание на небезопасные крышки бака и примите соответствующие меры.
• Обратите внимание на антисанитарные условия или необходимость технического обслуживания (наличие сточных вод, запах, просачивание).
• Не приносите в дом одежду, загрязненную сточными водами.
• Сделайте текущие прививки от столбняка, если работаете в отделении септики.

Метан и сероводород образуются в септике. Они одновременно токсичны и взрывоопасны. Сероводород весьма обманчив. Одно мгновение может иметь очень сильный запах, но после воздействия запах может быть не замечен.

Процесс проверки
Когда сточные воды попадают в септик, скорость потока снижается, и тяжелые твердые частицы оседают, образуя осадок.Жир и другие легкие твердые частицы поднимаются на поверхность, образуя пену. Шлам и накипь (рис. 10.11) задерживаются и разрушаются, в то время как осветленные сточные воды (жидкость) сбрасываются в поле абсорбции.

Ил со временем накапливается на дне всех септиков. Накопление в теплом климате происходит медленнее, чем в более холодном. Единственный способ определить глубину осадка — это измерить осадок с помощью зонда, вставленного через смотровое отверстие в крышке резервуара. Не откладывайте эту работу до тех пор, пока резервуар не наполнится, а унитаз не переполнится.Если это произойдет, может произойти повреждение поля поглощения, и ремонт будет дорогостоящим.

Измерение накипи
Толщину плавающей накипи можно измерить с помощью датчика. Также можно измерить толщину накипи и расстояние по вертикали от низа накипи до низа входного отверстия. Если нижняя часть накипи окажется в пределах 3 дюймов от выпускного отверстия, накипь и жир могут попасть в поле поглощения. Если смазка попадает в поле поглощения, просачивание ухудшается, и поле может выйти из строя.Если накипь находится у низа тройника, септик необходимо прочистить. Толщину накипи лучше всего измерить через большое смотровое окно. Накипь никогда не должна быть ближе 3 дюймов к нижней части перегородки. Толщину накипи наблюдают, пробивая ее зондом, обычно шестом.

Измерение осадка
Для измерения осадка сделайте палку для измерения осадка, используя длинный стержень с не менее чем 3 футами белой ткани (например, старое полотенце) на конце.Опустите мерную линейку в резервуар за выпускной перегородкой, чтобы избежать попадания частиц накипи, пока она не коснется дна резервуара. Лучше всего перекачивать каждый резервуар каждые 2–3 года. Рекомендуется ежегодно проверять уровень осадка. Уровень осадка никогда не должен подниматься более чем на 6 дюймов от дна выпускной перегородки. В двухкамерных баках обязательно проверяйте оба отсека. Когда перекачивается септик, нет необходимости намеренно оставлять какие-либо остаточные твердые частицы. После откачки останется достаточно, чтобы возобновить биологические процессы.

Список литературы

1. Кооперативное расширение Калифорнийского университета, округ Калаверас. Септики: настоящие корма. Сан-Андреас, Калифорния: Кооперативное расширение Калифорнийского университета, округ Калаверас; без даты. Доступно по URL: http://cecalaveras.ucdavis.edu/realp.htm.
2. Университет Небраски-Линкольн. Очистка бытовых сточных вод: обслуживание септических систем и дренажных полей. Линкольн, штат Невада: Университет Небраски-Линкольн; 2000. Доступно по URL: http: // ianrpubs.unl.edu/wastemgt/g1424.htmExternal.
3. Розенберг CE. Холерные годы. Чикаго: Издательство Чикагского университета; 1962.
4. Salvato J, Nemerow NL, Agardy FJ, редакторы. Инженерия окружающей среды. 5-е изд. Нью-Йорк: Джон Уайли и сыновья; 2003.
5. Современные системы компостирования. Компостная туалетная система Phoenix. Whitefish, MT: Современные системы компостирования; без даты. Доступно по адресу: http: //www.compostingtoilet.comExternal.
6. BioLet USA, Inc. Компостные туалеты.Ньюкомерстаун, Огайо: BioLet USA, Inc.; без даты. Доступно по адресу: http: //www.biolet.comExternal.
7. Манкл К., Слейтер Б. Обслуживание септических систем. Колумбус, Огайо: Расширение государственного университета Огайо; без даты. Доступно по URL: http://ohioline.osu.edu/aex-fact/0740.html.
8. Hutzler NJ, Waldorf LE, Fancy J. Аэрированные баки (аэробные установки). В кн .: Характеристики установок аэробной обработки. Мэдисон, Висконсин: Университет Висконсина — Мэдисон; без даты. Доступно по URL: http: //www.ci.austin.tx.us/wri/treat5.htm.
9. Центр контроля заболеваний. Базовое обследование жилья. Атланта: Министерство здравоохранения и социальных служб США; 1976.
10. Исследовательский фонд Purdue. Серия программ экологического образования. Вест Лафайет, Индиана: Исследовательский фонд Пердью; 1989. Доступно по URL: http://www.inspect-ny.com/septic/trench.gifExternal.
11. Кооперативная служба поддержки Северной Каролины. Веб-сайты по очистке сточных вод. Джексонвилл, Северная Каролина: Кооперативная служба поддержки Северной Каролины; 2002 г.Доступно по URL: http://onslow.ces.ncsu.edu/content/sepsites.
12. Район отходов района глиняного поселка. Септические системы. Индианаполис: региональные отходы городка Клэй; 2004. Доступно по URL: http://www.ctrwd.org/septics.htm.
13. Фонд сохранения и развития закупок Джексона, Inc. Септические системы: обзор. Синтиана, Кентукки: Фонд сохранения и развития закупок ресурсов Джексона, Inc.; без даты. Доступно по URL: http://www.jpf.org/LRV/septic.htm.

Дополнительные источники информации

Агентство регистрации токсичных веществ и заболеваний. Страница науки, Офис заместителя администратора по науке. Атланта: Министерство здравоохранения и социальных служб США; без даты. Доступно по адресу: http://www.atsdr.cdc.gov/science/.

Американское общество инженеров-строителей. Доступно по адресу: http: //www.asce.orgExternal.

Burks BD, Миннис MM. Системы очистки сточных вод на месте. Мэдисон, Висконсин: Hogarth House, Ltd.; 1994. Учебно-справочное пособие по всем аспектам выездного лечения.

Международный кодовый совет. Международный кодекс по удалению частных сточных вод, 2000 г. Фоллс-Черч, Вирджиния: Совет Международного кодекса; 2000.

Национальная ассоциация по переработке сточных вод (NOWRA). Доступно по URL: http://www.nowra.org или 1-800-966-2942.

Национальный информационный центр малых потоков. Доступно по URL-адресу: http://www.nesc.wvu.edu/nsfc/nsfc_index.htm или 1-800-624-8301.

Инженерный корпус армии США.Доступно по URL: http: //www.usace.army.milExternal.

Таблица 10.1. Преимущества и недостатки системы Mound

Таблица 10.2. Преимущества и недостатки трубопроводных систем низкого давления

Таблица 10.3. Преимущества и недостатки системы фильтров Plant-Rock

Таблица 10.4. Поиск и устранение неисправностей системы септика

Сельскохозяйственный дренаж — Фонд водного образования

Высокая производительность сельского хозяйства Калифорнии имеет свою цену.Сухой климат, обеспечивающий почти круглогодичное выращивание
сезон также может потребовать сильно орошаемых почв. Но такие
орошение может ухудшить качество местной воды.

В частности, два наиболее продуктивных сельскохозяйственных района штата:
западная сторона Сан
Долина Хоакина и части Имперской долины на юге
Калифорния, имеют плохо дренированные и естественно засоленные почвы.

Если поле не осушается должным образом, земля становится
заболоченный, как это происходит на западной стороне Сан-Хоакина
Долина.В то же время соли из орошаемой почвы могут
накапливаются в неглубоких грунтовых водах. Чтобы исправить это,
подземные дренажные трубы позволяют фермерам смывать излишки солей
из почвы.

Однако соленая вода из этих труб также должна уходить.
где-то, создавая одну из самых сложных проблем, с которыми сталкивается
Сельскохозяйственная промышленность Калифорнии — сельскохозяйственный дренаж.

Обзор сельскохозяйственного дренажа

Если почва удерживает слишком много воды, искусственные методы осушения
часто используют избыток воды из корневой зоны растений.Рукотворный
дренаж также может потребоваться, если почва или вода фермера
Поставка содержит элементы, вредные для урожая. Дополнительная вода
затем добавили для выщелачивания этих элементов из корневой зоны.

Количество воды, необходимое для адекватного выщелачивания, широко варьируется.
при засолении почвы и поливной воды соль
переносимость урожая, равномерность уклона поля и
другие факторы.

Однако, если почва осушается свободно, а уровень грунтовых вод
не насыщен, избыток солей и воды проникает глубоко
под землей.Эта просачивание может увеличить загрязнение
подземные водоносные горизонты.

Кроме того, в некоторых бассейнах реки используются для транспортировки солей.
с сельскохозяйственных угодий. Таким образом, дренаж становится частью потока.
реки и переносится в океан или во внутреннюю раковину, такую
как Солтон-Си в
Императорская долина. Основная проблема в этих бассейнах заключается в том,
соленость в реке может быть ниже уровня, который может нанести вред
использование воды в низовьях рек или рыб и диких животных.

В других местах, где нет выхода к рекам, например,
озеро Туларе
Бассейн, дренажные воды отводятся в пруды-испарители.Дренажная вода — единственный источник воды во многих из них.
пруды, что приводит к чрезвычайно высокой концентрации солей.
Концентрации других микроэлементов, таких как селен, также
повышен в бассейнах испарения, с большой степенью изменчивости
среди бассейнов. На западной стороне Сан
Долина Хоакина в проекте Центральной долины
зоны обслуживания. Одно спорное предложение заключалось в том, чтобы построить
Сан-Луис Дренаж в воронку
дренажные воды в Сакраменто-Сан-Хоакин
Дельта.

Хотя селен в следовых количествах необходим для всех людей и
животный мир, давно известно, что он вреден и даже смертен
при повышенных концентрациях.Рыба и дикие животные могут подвергнуться воздействию
до вредных концентраций элемента за счет биоконцентрации
и биомагнификация.

Как справиться с дренажной водой

Во всех частях Империал, Коачелла, Сакраменто и
западные долины Сан-Хоакин, районы были созданы для
доставлять воду на засушливые сельскохозяйственные угодья и строить,
эксплуатировать и обслуживать региональные дренажные системы. Эти системы
собирать дренажную воду с индивидуальных хозяйств и перекачивать воду
до точки повторного использования, утилизации или разбавления.

Управление дренажем на фермах является обязанностью
индивидуальный землевладелец. У большинства ферм есть какая-то поверхность
дренажная система, а некоторые имеют подземные дренажные системы.

После прокладки подземные дренажные линии не без проблем. Они могут
быть заблокированным или поврежденным корнями, почвой, сельскохозяйственным оборудованием,
землетрясения, просадки и накопление минералов, таких как железо.

Решение проблемы сельскохозяйственного дренажа

После многих лет выявления причин проблемы с дренажем,
практические решения находятся в стадии реализации, чтобы справиться со сбросом сточных вод.

Значительная новая информация также была получена в прошлом.
десятилетие конструкции и эксплуатации бассейнов-испарителей
в качестве основного метода отвода дренажных вод в Центральной долине.
Кроме того, внутрихозяйственные усилия по сокращению количества дренажных вод и
даже повторное использование оказалось успешным.

Возможные решения по дренажу в сельском хозяйстве

Решения по дренажу для сельского хозяйства могут включать:

• Контроль источников: улучшение ирригации на фермах в целях сокращения
  количество применяемой воды, что снижает количество дренажной воды.
• Повторное использование дренажа: повторное использование дренажной воды для орошения
  все более солеустойчивые растения, такие как хлопок, эвкалипт,
  кормовые культуры и др.
• Системы испарения: удаление остатков дренажа
  вода в прудах-испарителях.
• Выбытие земель из эксплуатации: залежи сельскохозяйственных угодий, которые перекрывают
  трудно дренируемые неглубокие грунтовые воды с высоким содержанием
  селен — спорный и сложный вопрос.
• Защита, восстановление и водоснабжение рыб и
  среда обитания диких животных: обеспечение пресной водой для замены
  загрязненные дренажем запасы, защита и восстановление
  загрязненные места обитания рыбных промыслов и диких животных.

Основные типы систем бытовой канализации

Введение

Дренаж — это метод удаления поверхностных или подповерхностных вод с определенной территории. Дренажные системы включают в себя все трубопроводы в пределах частной или государственной собственности, по которым сточные воды, дождевая вода и другие жидкие отходы отправляются к месту утилизации. Основная задача дренажной системы — систематический сбор и удаление отходов для поддержания здоровых условий в здании.Дренажные системы предназначены для максимально быстрого удаления сточных вод и должны предотвращать попадание газов из канализационных сетей и септиков в жилые районы.

Жилые дренажные системы

Жилые дренажные системы удаляют излишки воды из жилых районов. Эта система помогает сбрасывать воду с тротуаров, проездов и крыш, чтобы избежать затопления. Системы бытовой канализации очень важны, поскольку они предотвращают гниение, плесень, грибок и структурные повреждения зданий из-за скопления воды.На наших обзорных курсах по экзамену SE обсуждаются требования и рекомендации для жилых построек в отношении дренажных систем.

Типы бытовых дренажных систем:

1) Поверхность
2) Подземный
3) Наклон
4) Водосточная труба / желоба

Системы поверхностного дренажа

Системы поверхностного дренажа содержат неглубокие канавы, вырытые параллельно , которые действуют как каналы для сточных вод. Эти канавы направляют воду в основную канализацию, чтобы избежать скопления воды и затопления.

Системы подземного дренажа

Система подземного дренажа также известна как французский дренаж. Под верхним слоем почвы размещаются подземные дрены для удаления излишков воды на уровне корней. Подземные водостоки требуют рытья глубоких котлованов и прокладки подземных труб. Для сбора воды из труб установлен большой коллекторный сток.

Наклонные дренажные системы

Наклонные дренажные каналы позволяют воде стекать вниз от конструкции с помощью труб, движущихся вниз по склону.Устанавливается труба и закрепляется на небольшом уклоне, в результате чего вода течет по трубе и удаляется от конструкции.

Водосточные трубы и водосточные желоба

Водосточные трубы собирают воду из водосточных желобов и отводят ее на землю. Водосточная труба обычно подключается к водосточной системе здания и уносит воду с крыши на землю. Водосточные трубы сливают воду на склоне, чтобы вода не скапливалась у основания водосточной трубы.

Комбинированные дренажные системы используют один слив для отвода воды от бытовых нужд и дождевой воды с крыш и других поверхностей в общую канализацию.Эта система экономична в установке. В отдельных системах отвода сточных вод используются отдельные отводы сточных вод, которые ведут в канализацию. Дождевая вода с крыш и других поверхностей отводится по отдельной канализации для поверхностных вод в канализацию для поверхностных вод. Эта система относительно дорога в установке. На наших курсах по обзору экзамена SE тщательно изучаются строительные и проектные нормы и правила, чтобы обеспечить правильную установку дренажных систем.
