Определяясь с проектом для дачного строительства, прежде всего, оценивается не только комфортность, но и внешний вид будущей постройки. Частный дом принято считать местом для отдыха, поэтому его стоит сделать красивым и комфортным. Если есть желание построить на приусадебном участке уникальную оранжерею, домик или беседку, то стоит попробовать подумать над возведением геодезического купола. С виду это довольно сложная конструкция, но построить ее способен даже не очень опытный строитель, а материальные затраты будут небольшими. В этой статье будет описано, как построить купол своими руками.

Определение геодезического купола

Специалисты считают, что большинство людей не имеют представления о такой конструкции здания, потому что она встречается очень редко. Именно поэтому стоит подробно описать все особенности и технические характеристики геодезического купола. Разработал постройки с несущей сетчатой оболочкой изобретатель Ричард Фуллер. Сначала он взял очень прочную конструкцию в виде сферы и разделил ее на небольшие треугольники, чьи стороны расположены на правильных геодезических линиях. Расчеты Ричарда Фуллера смогли сделать строительство купола простым и доступным любому человеку.

Изобретатель полагал, что подобная уникальная конструкция строения обязана была решить проблему быстрой постройки дешевого и комфортного дома. Эту разработку не оценили специалисты, и она не применяется в массовом строительстве. Однако для постройки уникального кафе или красивого летнего домика геодезический купол Фуллера является оптимальным вариантом.

Разработка Ричарда Фуллера является довольно устойчивой конструкцией. Геодезический купол равномерно распределяет всю массу, может выдержать огромные нагрузки и уменьшает финансовые вложения при строительстве фундамента. Уникальная сферическая форма способна противостоять самым мощным порывам ветра. Экономия при строительстве таких домов обусловлена сокращением общей площади боковой поверхности. В самом куполе круглые стены помогают качественной циркуляции воздуха, создавая комфортный микроклимат.

Главным недостатком можно считать очень сложные, по сравнению с простыми домами, математические расчеты. Так как конструкция состоит из огромного числа деталей, то необходимо утеплить довольно много стыков. Других существенных недостатков у геодезического купола нет.

Измерения и расчеты

При наличии желания построить геокупол своими руками сначала необходимо провести все математические расчеты. Главная задача расчета геодезического купола состоит в том, чтобы имея определенный радиус, получить такие данные:

• общую площадь и высоту строения;
• площадь поверхности геодезического купола;
• длину и число ребер;
• величину углов между ребрами строения;
• нужный тип и общее число специальных коннекторов.

Необходимо заострить внимание на таком узле для постройки геокупола, как специальный коннектор. Эта деталь представляет собой узел, соединяющий между собой все стропильные части. Так как коннектор является главным элементом для закрепления всей конструкции, то он изготавливается из прочного материала высокого качества.

В зависимости от конструкции геодезического купола и места расположения в нем, соединительный коннектор должен иметь разное количество лепестков. Все крепления для постройки купольного дома можно приобрести или изготовить своими руками. Хорошим примером может быть коннектор из обычной перфорированной ленты. Подобный коннектор обладает очень ценным качеством, потому что на нем довольно просто регулируется угол наклона. Геодезические купола с маленьким диаметром можно построить безконнекторным методом. Однако при строительстве большого дома применять для крепежа ребер коннектор из металла необходимо.

Для того чтобы произвести расчеты, нужно знать габариты строения. Необходимо запомнить, что общая площадь изготовленного геодезического купола будет немного меньше площади окружности, потому что в основании располагается многогранник, который вписан в круг. Высоту постройки можно определить по общей длине диаметра. Стоит заметить, что чем больше высота купола, тем конструкция будет больше похожа на сферу.

Чтобы рассчитать нужные детали будущей конструкции, стоит применить специальный онлайн-калькулятор. Нужно ввести данные о высоте и радиусе постройки, а калькулятор сделает расчеты геокупола и предоставит длину и число ребер, вид и количество соединительных коннекторов.

Строительство своими руками

Самыми подходящими для купольного строительства конструкциями можно считать небольшие теплицы, уютные беседки или дачные домики. Сначала необходимо выбрать место для постройки. Если это будет теплица, то нужно найти хорошо освещенный участок. Для домика или беседки подойдет немного затененная площадка. Участок под любое из этих строений выравнивается, а потом убирается на нем весь мусор и корни деревьев.

Теплица

Построить купольную теплицу легче всего. Чтобы ее собрать, не нужен фундамент, а материалом для основания могут быть обычные доски, бруски или металлические трубы. На предварительно подготовленной поверхности необходимо начать сборку основания теплицы-купола. В первую очередь собираются треугольники и скрепляются между собой. Для того чтобы не перепутать грани, их необходимо подписывать и сверяться с чертежом. Если теплица маленьких размеров, то при сборке соединительный коннектор стоит заменить простой монтажной лентой и крепежными материалами.

Изготовленный геодезический купол стоит накрыть простой пленкой. Намного лучше будет выглядеть купольная теплица, которая покрыта листами поликарбоната. Вырезанные из поликарбоната треугольники необходимо закрепить на каркасе, а все стыки закрыть декоративными рейками. С улицы геокупол можно украсить при помощи декоративного камня, посадить цветы и установить небольшой забор. Подобная купольная теплица будет уникальным украшением любого загородного дома.

Беседка

В виде геодезического купола можно построить беседку. Для этого необходимо придерживаться таких рекомендаций:

• наилучшим материалом для строительства такой беседки является профильная труба;
• концы подготовленных труб нужно сплющить или согнуть под углом в 12 градусов;
• на всех концах трубок стоит сделать отверстия;
• чтобы собрать детали конструкции, коннектор не нужен, необходимо просто соединить трубки при помощи болтов.

После изготовления конструкции купольной беседки следует не менее важный этап работ. Он заключается в накрытии круглой беседки с куполом. Материал для этого можно использовать самый разный. Если конструкция геодезического купола полностью не накрывается, и оставляется пара секций беседки открытыми, то их можно декорировать красивой тканью. В подобной комфортной беседке можно с удовольствием проводить свободное время с близкими и друзьями.

Дом

Купол способен стать основой уникального дома на дачном участке. Главным отличием от беседки и теплицы является необходимость строительства фундамента. Для того чтобы построить купольный дом, стоит придерживаться следующих рекомендаций:

• нужен хорошо теплоизолированный фундамент;
• к основанию фундамента крепятся специальные угловые стойки, которые укрепляются при помощи горизонтальных распорок;
• собирается конструкция купольного дома;
• снаружи дом необходимо обшить листами из фанеры.

Установив дверные и оконные рамы, стоит начать отделку геодезического дома изнутри. Во все проемы закладывается хороший утеплитель, который зашивается листами фанеры. Для того чтобы соорудить купольный дом, необходимо не более трех месяцев работы. Форма геодезического купола поможет сэкономить на количестве материалов.

При проживании в таком доме можно оценить основные преимущества этой конструкции:

• небольшая площадь потолка и стен сокращает потери тепла;
• округлые стены помогают воздуху хорошо циркулировать, создавая при этом комфортный микроклимат.

Купольное здание является оптимальным вариантом функционального, дешевого и уникального строения на территории дачного участка.

Внимание, только СЕГОДНЯ!

Загрузка…

Делаем геодезический купол своими руками (фото)

Каждый владелец дачи желает придать своему участку яркую индивидуальность, чтобы похвастать перед соседями или друзьями. Ведь дача – это не только работа в огороде или саду, это ещё и приятный отдых вдали от городской суеты и многочисленных проблем. А как создать комфортные условия, если не при помощи разнообразных способов благоустройства участка? различные постройки наподобие беседок могут расположить к романтической обстановке. Но если нужны кардинальные изменения, то стоит присмотреться к такому варианту благоустройства, как геодезический купол. В последнее время этим проектом всё чаще интересуются многие дачники.

Что представляет собой купольная конструкция?

Не каждый сталкивался с термином геокупол, поэтому не все могут себе представить что такое. Необычный проект геодезической формы придумал американский архитектор Ричард Бакминстер Фуллер, начав работу в этом направлении с 1947 года. За основу он взял обычную форму и представил её в виде нескольких треугольников. С таким сооружением можно было возводить комфортабельные постройки для жилья за рекордно короткое время и с минимальными расходами. К сожалению, в массовом строительстве эта форма геокупола так и не обрела большую популярность, но находит применения в возведении бассейнов, стадионов и кафе в футуристическом стиле.

Многие дизайнеры в области ландшафта тоже используют геодезический купол в своих проектах. Такие строения отличаются просторными площадями, что позволяет использовать практически в любых целях. А их необычная форма способна сразу привлекать к себе внимание, становясь в эпицентре.

Геокупол идеально подойдёт к таким объектам, как:

• баня;
• сауна;
• частный дом;
• летная постройка;
• гараж;
• бассейн;
• теплица и прочие.

В чём сила?

Как и обычная форма купола, конструкция Фуллера имеет хорошую устойчивость.

Распределение веса происходит равномерно, за счёт чего геокупол способен выдерживать значительные нагрузки.

За счёт этого можно сэкономить значительные средства на возведении фундамента. К тому же использование этого сооружения позволяет существенно уменьшить размеры стен сооружения.

За счёт особой формы купольная конструкция может хорошо противостоять даже сильным порывам ветра. Также не приходится сомневаться в хорошей устойчивости при возникновении подземных толчков. Благодаря чему дом купол можно построить даже в самой сейсмоопасной зоне.

Благодаря закруглённым стенам внутри здания с такой крышей создаётся идеальный микроклимат. Неслучайно такие сооружения считаются экологическими.

Помимо того что не требуется сооружать прочное основание, монтаж куполообразных объектов позволяет обходиться без специальной строительной техники, что заметно сокращает сроки строительства.

Не стоит забывать и про эстетичность. Геодезический купол отличается редкой красотой. Возможно, в недалёком будущем все здания и сооружения, включая жилые дома, обзаведутся купольной крышей.

Недостатки

Однако строя дом купол, приходится сталкиваться с некоторыми недостатками, хотя их не так много.

На стадии изготовления проектов зданий приходится выполнять более сложные расчёты, чем при строительстве любого другого объекта.

Поскольку купол состоит из множества деталей, то для обеспечения хорошей теплоизоляции и герметичности необходимо обработать большое количество стыков. В остальном других недостатков не замечено.

Принцип расчёта

Тем, кто вознамерился построить геодезический купол своими руками, необходимо предварительно произвести правильное вычисление. В этом случае не помешает вспомнить уроки геометрии. Стоит заметить, что в сечении геодезического купола находится не окружность, а вписанный в неё многоугольник. А его площадь заметно меньше площади круга.

Высота купола зависит от диаметра и составляет 1/2, 1/4, 1/6, 1/8 для чётного разбиения и 3/8, 5/8 для нечётного разбиения. С увеличением высоты свод будет всё более походить на шар.

Для определения площади поверхности купола Фуллера можно использовать знакомую всем площадь круга: S=4π*R². Если свод лишь наполовину сферы, тогда следует использовать формулу: S=2π*R². А если необходимо рассчитать площадь сферического сегмента, то потребуется другая формула: S=2π*RH, где H – высота сегмента.

По сути, расчёт геодезического купола можно выполнить при помощи специального онлайн калькулятор, которые легко можно найти в интернете. Нужно лишь знать радиус и высоту свода, после чего калькулятор произведёт вычисление с указанием длин рёбер их количества, а также какие коннекторы и какое их количество нужно использовать.

Если длину рёбер можно рассчитать самому, то справиться с подсчётом количества нужных материалов будет сложно. В этом случае выручает калькулятор.

Важно! Стоит отметить, что коннектор является обязательным сборочным элементом, если нужно построить дом купол на даче. Но в случае небольшого диаметра свода можно обойтись без этого элемента.

Дом будущего

Сделанный купольный дом своими руками приятно удивит соседей своим футуристическим видом. Для его постройки можно сделать самый простой малозаглубленный фундамент.

Технология строительства несложная и может быть по такой схеме:

1. Для начала на фундаменте следует закрепить угловые стойки с горизонтальными распорками.
2. После этого можно переходить к возведению каркаса купола.
3. На следующем этапе свод обшивается листами фанеры толщиной 18 мм.
4. После обшивки можно заняться установкой дверных и оконных рам.
5. После наружных работ переходить к внутренней отделке. При этом в каждый проём нужно закладывать теплоизоляционный материал и тоже закрыть фанерой.

Купольный дом своими руками можно построить за 2 месяца в крайнем случае – три. А какое-то время спустя можно лично убедиться в описанных выше преимуществах купольной конструкции Фуллера

Баня будущего

Не менее оригинальным сооружением будет баня с геокуполом. Такая постройка будет заметно выделяться на своём дачном участке. Можно выделить явные преимущества:

• небольшой вес конструкции позволяет существенно сэкономить на материалах;
• форма купола обеспечивает превосходные характеристики по звукоизоляции;
• баня в этом случае будет быстро нагреваться и остывать;
• высокая устойчивость постройки, даже в случае ущерба (немного превышающего 30%) каркаса.

Что характерно, многие люди, которые имеют частный дом купол для постоянного проживания, замечают как обогащаются жизненными силами и позитивными эмоциями. Как известно деревенская баня идёт только на пользу для здоровья. А что тогда можно сказать в случае бани с куполом?! Это верное профилактическое средство от всех болезней!

Наверное, кто-то может спросить, возможно ли построить баню с куполом самостоятельно? По сути, здесь нет ничего сложного, купольная баня строится таким же образом, как и дом с куполом. Но для большей уверенности стоит посетить несколько сайтов (чем больше, тем лучше) и ознакомиться с информацией на эту тему. Не помешает найти хорошего специалиста, который сможет помочь с планировкой необходимых комнат. Грамотно составленный проект позволит значительно сократить все расходы. Купольная форма крыши обеспечит правильной циркуляцией и воздухообменом.

Купольная баня это конечно красиво, но такой конструкцией можно снабдить ещё беседку или оранжерею. Их необычная форма может стать визитной карточкой для любой дачи.

Как построить геодезический купол своими руками, геодезический купол фуллера чертеж, чем покрыть

Конструкция теплицы, дома, беседки может иметь классическое или неординарное исполнение. Последнее позволяет применить творческий потенциал, эффектно оформить участок, удивить гостей. Одним из нетиповых решений является геодезический купол Фуллера. Он производит яркое впечатление благодаря сферическому контуру, отличается высокой прочностью и надежностью. Сегодня мы расскажем, как своими руками добротно и красиво построить геодезический купол, предложим варианты для скромного или расширенного бюджета. Информация пригодится домашним мастерам с познаниями в архитектуре, желающим возвести функциональный и эстетичный объект.

Что такое геодезический купол?

Перед тем как строить геодезический купол, нужно разобраться в его особенностях. Это поможет понять суть работы, исключить ошибки и неточности.

Первый геодезический купол был спроектирован и построен Ричардом Фуллером. Инженер создал конструкцию сетчатого типа,  расположив несущие треугольные блоки на правильных геодезических линиях. Такое решение позволило возвести устойчивое сооружение, невосприимчивое к внешним факторам.

В дальнейшем Фуллер построил десятки куполов. Они поражают размахом и красотой, выступают главной достопримечательностью разных мест.

Геодезическая сфера (купол) обладает следующими особенностями:

• каркасная опора;
• длительный срок службы;
• быстрый отвод жидкости с поверхности;
• оптимальное распределение нагрузок;
• малый вес, низкие требования к прочности фундамента;
• прекрасная несущая способность;
• обтекаемость, устойчивость к порывам ветра;
• качественная циркуляция воздуха внутри.

Построить геодезическую купольную конструкцию можно своими силами. Все ключевые элементы крепятся руками с помощью простых инструментов. Большинство операций способен выполнить даже один мастер.

Измерения и расчеты

Также, перед тем как строить купол Фуллера, необходимо произвести ряд расчетов. Они помогут определить число и размер заготовок, отобразят количество стыковых соединений.

Изначальная величина — радиус сферы. На его основе вычисляются следующие показатели:

• площадь поверхности купола;
• высота строения;
• длина и число ребер;
• углы между ребрами купола;
• тип и число коннекторов.

Последний пункт особенно актуален при строительстве своими руками. Поскольку коннекторы обеспечивают крепление балок, формирующих геодезический купол, их следует выполнять из прочного и надежного материала.

Создать крепеж для купола своими силами поможет перфорированная лента. Она характеризуется высокой гибкостью и достаточной прочностью, позволяет удерживать балки за счет типовых метизов.

Строя купол своими руками, важно не ошибиться в расчетах. Исключить человеческий фактор и досадные недоразумения позволяют онлайн-калькуляторы. Они произведут сложные вычисления, предоставят сведения о количестве и размере балок для геодезического купола, углах их фиксации и параметрах запилов. Руководствуясь данными сведениями, можно быстро сделать и собрать заготовки.

Так как построить качественный сферический объект без предварительной подготовки не получится, нужно заранее выполнить ряд операций.

1. Подбор места. Позиционирование геодезического купола— важное решение. От его правильности зависит долговечность и удобство эксплуатации конструкции. Возводить геодезический каркас лучше на ровной площадке, расположенной вблизи коммуникаций. Это упростит формирование опорной базы, подвод инженерных сетей, уход за готовым куполом.
2. Подготовка площадки. Участок очищается от мусора и растений. При наличии необходимых расчетов подготавливается опора будущего геокупола. Для этих целей используется цементно-песчаный раствор марки М 300 или выше. В фундаменте нет необходимости, если планируется построить небольшую теплицу или песочницу.
3. Закупка стройматериалов. Чтобы соорудить долговечный геодезический купол, нужен качественный брус (металлопрофиль). Недопустимо строить из деформированного, подгнившего или бывшего в использовании материала. Это снизит эстетические характеристики сооружения, негативно скажется на сроке его службы.

При строительстве геодезического купола необходимо соблюдать технологию. Готовый архитектурный объект должен иметь правильную, однородную структуру.

По окончании работ рекомендуется провести ревизию ответственных участков купола. Выявленные недочеты подлежат устранению.

Строительство своими руками

Быстро построить небольшой купол можно даже в одиночку. Мастеру потребуется минимальный набор инструмента и подготовленная площадка.

Наличие корректных расчетов позволит построить объект своими руками за 2–3 дня.

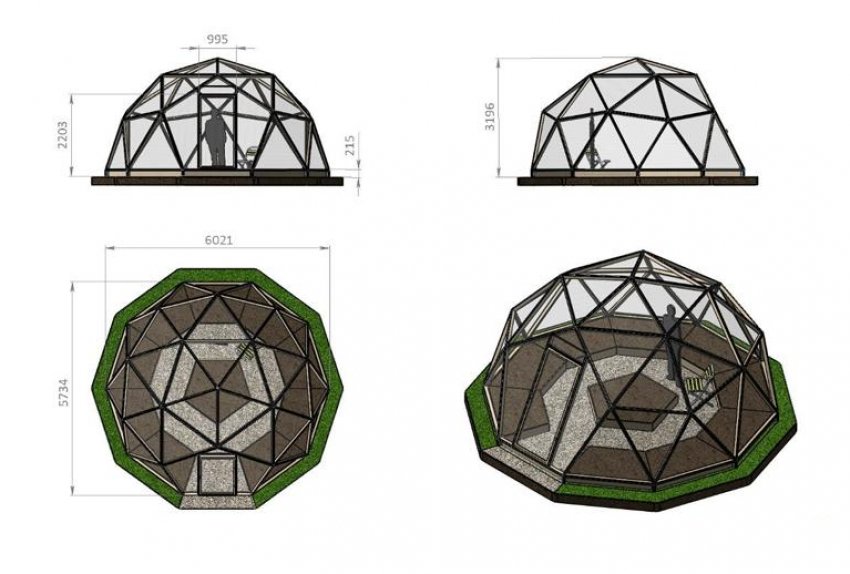

Теплицы

Возвести сферическую теплицу проще всего. Для нее не требуется фундамент — достаточно прочных досок или кирпичей.

Первоначально нужно построить базовую линию, формирующую диаметр купола. Затем, путем наращивания треугольников, происходит продвижение к центру. Важно следить за соблюдением геометрии и надежностью фиксации коннекторов. Будет обидно, если на завершающем этапе треснет одна из граней, деформировав почти готовый купол.

Рекомендации, которые помогут построить хорошую теплицу:

• выбирайте ровный участок с минимальным количеством ямок и кочек;
• при необходимости выровняйте площадку лопатой или другим инструментом;
• в качестве защитного покрытия купола используйте поликарбонат — он прослужит дольше полимерной пленки, придаст сооружению законченный вид.

Особенно эффектно выглядят композиции из нескольких теплиц-куполов. Конструкции могут иметь различные размеры, размещаться хаотично или упорядоченно.

Беседка

Беседка в виде геодезического купола смотрится свежо и оригинально. Она оживляет участок, обеспечивает комфортный уличный отдых.

Строя беседки-куполы, стоит соблюдать следующие правила:

• В качестве каркасных опор используется профильная труба. Она обладает значительной жесткостью, выдерживает вибрационные и ударные нагрузки. Конструкция купола сохранит функционал даже при усадке фундамента.
• Трубы из конструкционной стали фиксируются при помощи сварки. Это позволяет получить качественные неразъемные соединения, надежно связывающие каркас купола. Сварку можно выполнять ручными и полуавтоматическими устройствами.
• При работе с алюминиевыми трубами задействуются метизы. Торцы заготовок сплющиваются, в них проделываются сквозные отверстия. При формировании соединений используются гроверы. Они предотвращают ослабление гаек, способствуют поддержанию жесткости купола.
• Применение сварки и метизов исключает установку коннекторов. Затраты на подготовительные и монтажные работы существенно сокращаются.

В качестве защитного покрытия подойдет монолитный поликарбонат. Возможно использование и классических прозрачных, и тонированных листов.

Дом

На основе купола своими силами удастся возвести стильный дачный домик. Для воплощения подобной задумки потребуется:

• организовать гидроизолированный фундамент для геодезического купола;
• выполнить конструкцию из легких коррозионностойких материалов, например алюминия;
• грани купола, выступающие в роли окон, зашить поликарбонатом, остальные — непрозрачным материалом;
• обеспечить теплоизоляцию при необходимости;
• продумать расположение и механизм открывания двери.

Архитектурные объекты в виде геодезических куполов широко распространены, причем они  есть не только в Москве или других мировых столицах, но и в небольших населенных пунктах. Такие строения возводят как люди, профессионально разбирающиеся в геодезии, так и простые любители инженерных сооружений. Главное — стремление воплотить интересную идею и наличие некоторых знаний и навыков.

Построить геодезический купол своими силами удастся при скромном бюджете. Для этого достаточно приобрести типовой металлопрофиль и защитное полимерное покрытие.

Телефон для связи: +7 (495) 191-12-79
Электронная почта: [email protected]

Расчет профиля для теплицы

Расчет теплицы из поликорбоната и профильной трубы: калькулятор

Строительство теплицы своими руками – вполне посильная задача, с которой смогут справиться даже люди с минимальными навыками в строительстве. Однако, чтобы сооружение получилось технологически правильным и симметричным, еще до начала его возведения необходимо провести некоторые расчеты.

Подсчет количества нужного материала и расчет размеров будущей постройки – достаточно сложный процесс, требующий предельной внимательности. От этого будет зависеть надежность постройки и ее удобство для использования. В этой статье мы рассмотрим основные расчеты, которые необходимо провести перед строительством арочных и купольных теплиц из различных материалов.

Расчет теплицы

У некоторых дачников возникает вопрос, зачем вообще нужно проводить расчет теплицы, ведь достаточно просто построить основание необходимой формы и размера, установить опоры и покрыть сооружение пленкой или поликарбонатом.

На самом деле, правильно проведенный расчет – залог успешного строительства. От этого будет зависеть не только надежность готовой конструкции, но и финансовая сторона вопроса. При правильно проведенном расчете вы сможете точно узнать, какой материал для возведения вам понадобится, и сколько его следует купить.

В интернете есть множество сервисов, предоставляющих онлайн-подсчет всех необходимых материалов. Такие онлайн-калькуляторы действительно очень удобны и экономят много сил и энергии тем, кто не уверен в собственных математических знаниях. Однако, для полной уверенности в правильности подсчета, полученные данные лучше проверить, проведя расчет вручную. Далее мы расскажем, как это правильно делать.

Расчет материала для теплиц

В первую очередь расчет понадобится для того, чтобы точно подсчитать необходимое количество материала для строительства. Этот процесс включает подсчет материалов для возведения фундамента, установки опор и монтажа покрытия.

Подсчет напрямую зависит от того, какие материалы вы планируете использовать для строительства. К примеру, для возведения опор часто используют деревянные брусья, но более практичным и финансово выгодным материалом считается профильная труба. Она недорогая, но достаточно прочная и долговечная. Кроме того, материал самой трубы практически не поддается воздействию грибков и плесени, поэтому каркасу постройки понадобится минимум ухода.

Также расчет должен включать кровельный материал: пленку, стекло или поликарбонат. Мы рассмотрим расчет последнего вида кровельного материала, так как именно поликарбонат считается самым надежным и современным вариантом тепличного покрытия.

Теплица из профильной трубы

Профильная труба – это изделие из металла квадратного, прямоугольного или овального сечения. Самыми недорогими считаются трубы из необработанного металла, но для влажной среды больше подходит оцинкованная или окрашенная труба. Однако, если вы планируете соединять элементы конструкции методом сварки, лучше покупать трубы без покрытия, так как под воздействие тепла сварки защитный слой в любом случае разрушится, и трубу придется заново окрашивать.

Примечание: Как правило, для строительства конструкций закрытого грунта используются трубы квадратного или прямоугольного сечения, размером 20 х 20 или 20 х 40 мм.

Если вы будете соединять опоры болтами или другой крепежной фурнитурой, можете смело покупать оцинкованную трубу. Однако преимущество следует отдавать максимально качественным изделиям, оцинковка у которых не потрескается со временем. При повреждении защитного слоя все свойства таких оцинкованных труб теряются, и каркас начнет покрываться ржавчиной во влажной тепличной среде.

Рисунок 1. Чертежи каркаса двухскатной и арочной теплицы из профильной трубы

Перед началом расчета теплицы из профильной трубы следует определиться с типом конструкции. Традиционным вариантом считается «домик» — постройка с двухскатной крышей, но более современными считаются арочные и купольные конструкции. Их преимущество в том, что на крыше не скапливается снег, который может повредить покрытие, а внутри остается достаточно пространства для ухода за растениями (рисунок 1).

Примечание: Вне зависимости от выбранного типа конструкции, высоту здания лучше делать сразу немного больше высоты человеческого роста. Более низкая конструкция, конечно, сэкономит вам немного денег, но работать в полусогнутом состоянии в ней будет не слишком удобно.

Приведем примеры расчета для самых популярных типов теплиц – двухскатной и арочной:

1. Арочная: обычно имеет в высоту порядка 1900-2400 мм. Исходя из этого можно сделать вывод, что арка – это половина полного круга. Соответственно, нам нужно рассчитать длину окружности по формуле L=п*D. Число п (Пи) – это постоянная величина, которая равняется 3,14, а D (диаметр) равен двум радиусам. В нашем случае высота конструкции и является радиусом. Предположим, что высота здания будет составлять два метра. Соответственно, длина окружности L будет равна 3,14*4, или 12,56 м. Этот показатель нужно поделить пополам. Получится показатель 6,28 м, который и будет соответствовать длине изогнутой арки. В данном случае есть только одна проблема: стандартная длина профильной трубы составляет 6 метров, соответственно к ней придется каким-то образом прикрепить небольшой кусочек. Чтобы упростить себе задачу, лучше делать высоту порядка 1850-1900 мм. В таком случае длина одной изогнутой арки будет составлять как раз 6 метров.
2. Двухскатная: более сложная в расчетах. В первую очередь необходимо учесть угол наклона крыши, который колеблется в зависимости от снеговой и ветровой нагрузки. Стандартным считается показатель 30-45 градусов, а оптимальная высота постройки с двухскатной крышей – 170-200 см. Чтобы узнать высоту крыши, нужно воспользоваться теоремой Пифагора, согласно которой квадрат гипотенузы равен сумме квадратов катетов. Предположим, что ширина нашей теплицы будет 2 метра, а угол наклона крыши – 30 градусов. В данном случае гипотенузой будет считаться длина ската, а катеты – это показатель ширины постройки. Пользуясь все той же теоремой Пифагора, узнаем, что катет, лежащий напротив угла в 30 градусов, должен равняться половине гипотенузы. Составив квадратное уравнение, получится, что длина гипотенузы равна 1,154 м, соответственно длина катета – 0,58 м. Приняв в расчет, что высота стенки равна двум метрам, можно сделать вывод, что высота этой же конструкции по коньку равняется 2,58 метра.

Пользуясь этими расчетами, вы сможете рассчитать необходимое количество опор и арок. При этом нужно обязательно делать запас, так как дополнительно в каждой теплице есть двери и форточки, которые также делают из профильной трубы.

Теплица из поликарбоната

Поликарбонат – это кровельный материал, который пропускает внутрь достаточно света для нормального развития растения, но при этом обладает повышенной прочностью. Именно поэтому его чаще всего используют вместо хрупкого стекла или недолговечной пленки.

Рисунок 2. Чертежи построек из поликарбоната

Как и в случае с профильной трубой для строительства каркаса, необходимо провести расчет количества листов поликарбоната, необходимых для покрытия каркаса (рисунок 2). В первую очередь следует принимать во внимание толщину листов. Этот показатель зависит от сезона использования постройки. Если вы планируете проводить в ней работы в теплое время года, то есть с весны по осень, будет достаточно листов, толщиной 5-10 мм. Если же вы планируете построить круглогодичную отапливаемую теплицу, лучше отдавать предпочтение листам, толщиной минимум 15 мм.

Есть ряд факторов, которые обязательно следует учитывать при проведении расчетов:

1. Размер листов: нужно заранее составить чертеж будущей постройки и спланировать раскрой кровельного материала, чтобы количество отходов было минимальным.
2. Свойства поликарбоната: под действием тепла этот материал имеет свойство расширяться. Эту особенность нужно обязательно учитывать при расчете количества листов и их раскрое.
3. Возможность изгиба: несмотря на то, что поликарбонат легко гнется, некоторым моделям материала достаточно сложно придать необходимую форму. Поэтому при покупке обязательно интересуйте, можно ли согнуть лист. Это требования играет ключевую роль при покрытии арочных и купольных моделей.

Также следует учитывать, что для крепления поликарбоната понадобится специальная фурнитура: торцевые профили, перфирированные ленты и специальные саморезы.

Расчет необходимого количества поликарбоната для покрытия достаточно простой. Стандартная ширина листа составляет 2,1 метра. При этом ребра жесткости располагаются вдоль листа, а при монтаже его край должен фиксироваться на опорах из металлического профиля. Кроме того, нужно помнить, что стандартное расстояние между опорными стойками составляет 0,7 или 1,05 метра, а листы крепятся встык с помощью специальных соединительных планок и саморезов с термошайбами. Зная ширину листа и количество стоек в вашей постройке, вы сможете с легкостью рассчитать необходимое количество кровельного материала.

Расчет дуги

Данный тип расчета понадобится вам в том случае, если вы планируете возвести теплицу арочного типа (рисунок 3).

Примечание: Ключевую роль при проведении расчетов играет общая высота постройки и стандартный размер листов поликарбоната.

Стандартный лист поликарбоната имеет ширину 2,1 метра и длину 6 метров. Соответственно, именно длина будет выступать решающим фактором при определении высоты постройки.

Рисунок 3. Пример расчета дуги

Для того, чтобы придать листу дугообразную форму, его укладывают поперек каркаса. В данном случае ширина всей конструкции будет составлять порядка 3,80 метра, а радиус полукруга – 1,90 метра. Если ориентироваться на геометрические формулы и расчеты, приведенные в предыдущих разделах, можно сделать вывод, что высота постройки будет равняться радиусу, то есть будет составлять 1,90 метра. К сожалению, такая высота теплицы подходит далеко не всем, поэтому для увеличения высоты рекомендуется обустраивать для постройки цоколь.

Расчет размеров теплицы разных типов

Существует несколько типов теплиц, которые пользуются особенно высоким спросом. Первой считается арочная конструкция, которую легко возвести своими руками. Кроме того, в такой конструкции легко работать, а благодаря конструктивным особенностям постройки внутри оптимально распределяются свет и тепло и растения развиваются более равномерно.

Вторым популярным типом теплицы считается купольная. Это сравнительно новый вид постройки, но благодаря своему необычному виду она пользуется широкой популярностью у тех, кто не только хочет своими руками выращивать овощи, ягоды и зелень, но и сделать такую постройку оригинальным украшением участка.

Купольная

Купольную теплицу также называют геокуполом. Это постройка, которая внешне напоминает большую полусферу. Для ее постройки понадобится много треугольных и шестиугольных элементов каркаса, которые соединяются между собой (рисунок 4).

Примечание: Для покрытия купольной постройки можно использовать практически любой материал. Недорогой вариант конструкции – из дерева и пленки, а более современным, прочным и надежным считается вариант из профильной трубы и поликарбоната.

Поскольку купольная теплица существенно отличается от других конструкций закрытого грунта, ее расчет также следует проводить с учетом подобных особенностей.

В первую очередь вам понадобятся определенные материалы для строительства. Каркас можно сделать из профильной трубы или деревянных брусьев, а в качестве покрытия использовать любой доступный материал (стекло, пленку или поликарбонат). Также вам понадобятся специальные лепестковые коннекторы, которые соединяют треугольные элементы каркаса между собой, и фурнитура (саморезы, гайки, болты, навесы и ручки), которая пондобится для крепления кровельного материала и изготовления дверей и форточек.

Рисунок 4. Чертежи и расчеты, необходимые для строительства купольной теплицы

Основной расчет, который понадобится при строительстве купольной модели – это определение площади сферического купола. К счастью, в интернете есть специальные геодезические онлайн-калькуляторы, которые помогут не только рассчитать объем купола, но и количество необходимых элементов каркаса для его строительства. Вам достаточно просто ввести желаемый диаметр и высоту постройки, и система автоматически подсчитает все нужные данные. К примеру, если диаметр теплицы составляет 4 метра, а высота 2 метра, вам понадобится 35 и 30 треугольников с длиной ребра 1,23 и 1,09 метра соответственно.

Расчет можно провести и вручную, воспользовавшись формулой S=2П*r2, причем идеальной считается теплица, в которой высота составляет половину диаметра.

Арочная

Арочная конструкция считается самой простой и удобной, а построить ее смогут даже новички с минимальными знаниями в строительном деле. Главное – правильно рассчитать длину дуги, высоту и ширину постройки (рисунок 5).

Для определения ширины в первую очередь определитесь, какое количество грядок будет в ней находиться. Оптимальной считается ширина в 1 метр, а проходы между грядками должны составлять порядка 50 см.

Рисунок 5. Пример расчета материалов для арочной теплицы

Чтобы упростить процесс расчетов, предположим, что мы будем возводить небольшую теплицу, шириной всего в 1 метр. В данном случае ширина конструкции равняется диаметру половины дуги, а высота постройки будет равняться радиусу. В формульном виде это будет выглядеть так: R=D/2=1м/2=0,5 м. Далее нужно высчитать длину дуги, которая составляет половину полной окружности с диаметром в 1 метр. Подобный расчет проводится по формуле: L=0.5x*пD=1,57 м.

Расчет освещения теплицы

Кроме непосредственного строительства теплицы, определенные расчеты требуются и при ее внутреннем обустройстве. Поскольку ключевую роль в выращивании растений в открытом грунте играет свет и тепло, мы рассмотрим, как правильно рассчитать освещение и отопление конструкций закрытого грунта.

Важность расчета освещения объясняется тем, что растениям требуется определенное количество света для полноценного развития. Если свет будет слишком тусклым, культуры просто не будут расти, а если слишком ярким – могут сгореть.

При проведении расчета освещения ориентируются на площадь помещения и мощность ламп, которые используются для подсветки. К примеру, лампа с мощностью 150 Вт способна осветить площадь 60*60 см, что отлично подходит для небольших домашних теплиц. В промышленных конструкциях, как правило, используют лампы мощностью 1000 Вт, так как они способны освещать участок 250*250 см. Расчеты, необходимые для монтажа освещения теплицы, приведены в таблице 1.

Таблица 1. Расчет мощности осветительных приборов для подсветки конструкций закрытого грунта

Зная площадь теплицы, вы сможете рассчитать необходимое количество ламп определенной мощности. При этом в небольших постройках не рекомендуют использовать слишком мощные осветительные приборы, так как от них растения могут сгореть. Кроме того, следует учитывать, что лампы должны находиться на определенном расстоянии от растений, и чем выше мощность лампы, тем большим должно быть расстояние. Поэтому в домашних теплицах не рекомендуется использовать мощные лампы, от которых растения могут просто сгореть, а определять оптимальное расстояние от лампы до грядок нужно постепенно: сначала подвесить осветительные приборы на максимальную высоту, а при обнаружении признаков недостатков света расстояние можно сократить.

Расчет отопления теплицы

Правильное отопление теплицы играет важную роль при круглогодичном выращивании растений. Способов обогрева теплицы существует достаточно много: паровое, водное, электрическое и инфракрасное. В большинстве случаев обогрев подразумевает установку определенного количества радиаторов. Именно для определения их количества и понадобятся расчеты.

В целом, можно сказать, что система обогрева должна обладать определенной мощностью, которая будет не только обеспечивать растения необходимым количеством тепла, но и компенсировать теплопотери.

Примечание: Общий уровень тепловой мощности состоит из суммированной мощности отдельных радиаторов.

Для подсчета необходимого количества отопительных приборов следует учитывать такие факторы:

1. Площадь остекления постройки: чем меньше этот показатель, тем меньшее количество тепла будет теряться при обогреве.
2. Соотношение температур внутри и снаружи: чем больше разница температур, тем выше потери тепла. Этот показатель особенно важен при зимнем обогреве.
3. Уровень теплопроводности: этот показатель зависит от материала покрытия. Чем ниже его теплопроводность, тем медленнее тепло будет выходить наружу.
4. Герметичность конструкции: если в постройке есть щели, через которые холодный воздух может проникать внутрь, будет теряться больше тепла.

Приняв в расчет все эти показатели, и умножив их, можно получить требуемую мощность одного радиатора, а в зависимости от общей площади теплицы – рассчитать необходимое количество отопительных приборов.

Более детально необходимые расчеты и их применение на практике показаны в видео.

Что такое парниковый эффект?

Краткий ответ:

Парниковый эффект — это процесс, который происходит, когда газы в атмосфере Земли задерживают тепло Солнца. Этот процесс делает Землю намного теплее, чем она была бы без атмосферы. Парниковый эффект — одна из вещей, которые делают Землю комфортным местом для жизни.

Посмотрите это видео, чтобы узнать о парниковом эффекте!

Как работает парниковый эффект?

Как можно догадаться из названия, парниковый эффект работает… как оранжерея! Теплица — это здание со стеклянными стенами и стеклянной крышей.Теплицы используются для выращивания растений, таких как помидоры и тропические цветы.

Внутри теплицы остается тепло даже зимой. Днем в теплицу попадает солнечный свет, который согревает растения и воздух внутри. Ночью на улице холоднее, но внутри теплицы остается довольно тепло. Это потому, что стеклянные стены теплицы задерживают солнечное тепло.

Теплица улавливает солнечное тепло в течение дня. Его стеклянные стены задерживают солнечное тепло, благодаря чему растения в теплице остаются в тепле — даже в холодные ночи.Предоставлено: NASA / JPL-Caltech

.

Парниковый эффект действует на Земле примерно так же. Газы в атмосфере, такие как углекислый газ, улавливают тепло, как стеклянная крыша теплицы. Эти удерживающие тепло газы называются парниковыми газами.

Днем сквозь атмосферу просвечивает Солнце. Поверхность Земли нагревается на солнце. Ночью поверхность Земли охлаждается, возвращая тепло в воздух. Но часть тепла удерживается парниковыми газами в атмосфере.Это то, что поддерживает на нашей Земле тепло и уют в среднем 14 градусов по Цельсию.

Атмосфера Земли улавливает часть солнечного тепла, не позволяя ему уйти обратно в космос ночью. Предоставлено: NASA / JPL-Caltech

.

Как люди влияют на парниковый эффект?

Человеческая деятельность меняет естественный парниковый эффект Земли. При сжигании ископаемого топлива, такого как уголь и нефть, в нашу атмосферу попадает больше углекислого газа.

НАСА наблюдало увеличение количества углекислого газа и некоторых других парниковых газов в нашей атмосфере.Слишком много этих парниковых газов может привести к тому, что атмосфера Земли будет улавливать все больше и больше тепла. Это заставляет Землю нагреваться.

Что снижает парниковый эффект на Земле?

Как и стеклянная оранжерея, земная оранжерея полна растений! Растения могут помочь сбалансировать парниковый эффект на Земле. Все растения — от гигантских деревьев до крошечного фитопланктона в океане — поглощают углекислый газ и выделяют кислород.

Океан также поглощает из воздуха много избыточного углекислого газа.К сожалению, увеличение содержания углекислого газа в океане изменяет воду, делая ее более кислой. Это называется закислением океана.

Более кислая вода может быть вредной для многих морских обитателей, например, некоторых моллюсков и кораллов. Потепление океанов из-за слишком большого количества парниковых газов в атмосфере также может быть вредным для этих организмов. Более теплая вода — основная причина обесцвечивания кораллов.

На этой фотографии изображен обесцвеченный мозговой коралл. Основная причина обесцвечивания кораллов — потепление океанов.Подкисление океана также отрицательно сказывается на сообществах коралловых рифов. Кредит: NOAA

. .

Новое исследование напрямую измеряет парниковый эффект на поверхности Земли

Разделы

• Наука
  • Моделирование климата
  • Экстремальная погода
  • Лед
  • МГЭИК
  • Природа
  • Океаны
  • Люди
  • Температура
• Энергия
  • Уголь
  • Выбросы
  • Ядерная
  • Нефть и газ
  • Возобновляемые источники энергии
  • Технологии
• Политика
  • Политика ЕС
  • Международный полис
  • Общественное мнение
  • Политика остального мира
  • Политика Великобритании
  • Переговоры ООН по климату
  • Политика США
• В фокусе
  • Информация о странах
  • Разъяснители
  • Проверка фактов
  • Характеристики
  • Гостевые посты
  • Инфографика
  • Интервью
  • Анализ СМИ
  • Состояние климата

.

Расчет углов крыши — это точно? (форум теплиц в перми)

Всем привет!

Я только что зарегистрировался на форуме и это мой первый пост! Я проектирую биошелтер для своего PDC, но хочу убедиться, что правильно рассчитываю наклон южной крыши.

Я живу в Торонто, который находится на 43,7 ° северной широты.

Следующий веб-сайт дал мне точную высоту солнца в 12:00, примерно во время солнцестояний и равноденствий:
http: // www.nrc-cnrc.gc.ca/eng/services/sunrise/advanced.html

21 марта: 45.9 °
21 июн: 69.3 °
Сен 21: 47.1 °
21 Дек: 22.7 °

Я читал, что если я хочу оптимизировать свою теплицу для максимального пребывания на солнце зимой, я должен рассчитать солнечный угол, взяв свою широту и добавив 20 градусов. И наоборот, вычитание 20 градусов от моей широты оптимизирует здание для максимальной летней экспозиции. Цель состоит в том, чтобы солнце было перпендикулярно крыше, когда солнце находится в самой высокой точке неба, верно?

Предназначен ли вышеуказанный метод для использования в качестве приблизительного предположения, когда вы не знаете точную высоту солнца? Потому что я обнаружил, что вычитание высоты солнца из 90 ° дает лучшие результаты. Вам это кажется правильным?

Спасибо!

.Калькулятор углеродного следа

домохозяйств | Выбросы парниковых газов (ПГ)

Многие из наших повседневных дел вызывают выбросы парниковых газов. Например, мы производим выбросы парниковых газов в результате сжигания бензина во время вождения, сжигания нефти или газа для отопления дома или использования электроэнергии, произведенной из угля, природного газа и нефти. Выбросы парниковых газов у ​​разных людей различаются в зависимости от местонахождения, привычек и личных предпочтений человека. Например:

• Количество выбросов парниковых газов в результате использования электричества в вашем доме зависит от видов топлива, которое ваша электростанция использует для выработки электроэнергии, и от количества, которое вы используете.
• Количество парниковых газов, выделяемых из вашей печи и котла, зависит от эффективности этих элементов, размера и изоляции вашего дома, а также количества и типа используемого топлива.
• Количество выбросов от вашего легкового или грузового автомобиля зависит от того, сколько вы водите, какова топливная эффективность вашего транспортного средства и как вы управляете автомобилем (например, количество времени, проведенное на холостом ходу в пробке).
• Кроме того, чем больше вы будете осуществлять переработку, тем меньше будет количество отходов, отправляемых на свалки, а также выбросы парниковых газов в результате обработки сырья.

Знаете ли вы, каков ваш углеродный след? Попробуйте рассчитать свой годовой выброс парниковых газов с помощью калькулятора углеродного следа в домашних хозяйствах Агентства по охране окружающей среды.

• Узнайте больше об источниках и тенденциях выбросов в жилых домах в США в разделе «Коммерческие и жилые помещения» на странице «Источники выбросов парниковых газов».
• Узнайте больше об источниках и тенденциях выбросов от транспорта в США в разделе «Транспорт» на странице «Источники выбросов парниковых газов».

Начало страницы

.

Обзор строений для дачи, которые можно построить в виде геодезического купола

Конструкция теплицы, дома, беседки может иметь классическое или неординарное исполнение. Последнее позволяет применить творческий потенциал, эффектно оформить участок, удивить гостей. Одним из нетиповых решений является геодезический купол Фуллера. Он производит яркое впечатление благодаря сферическому контуру, отличается высокой прочностью и надежностью. Сегодня мы расскажем, как своими руками добротно и красиво построить геодезический купол, предложим варианты для скромного или расширенного бюджета. Информация пригодится домашним мастерам с познаниями в архитектуре, желающим возвести функциональный и эстетичный объект.

Проекты и особенности планировки домов купольного типа

Необычный, креативный, нестандартный – первые мысли, возникающие в голове человека при виде купольного дома. Тем не менее абсолютно все строения подчиняются архитектурным правилам.

Входная группа

Входная группа – важный архитектурный элемент частного дома

Входная дверь приглашает войти гостей и обитателей, привлекает внимание, украшает фасад

В сферическом доме установить входную дверь непросто. Удаление связей под проём не влияет на жёсткость геодезического каркаса, в стратодезическом куполе проёмы подлежат усилению. Основную проблему представляет вписание прямоугольной формы в изогнутую поверхность.

Существует три решения входной группы:

• устройство тамбура на входе в дом;
• удаление сегментов каркаса с запасом. После установки дверного косяка пустоты заполняют укороченными рёбрами, жёстко фиксируя входную дверь;
• заказ изготовления индивидуальной двери, повторяющей форму стены.

Козырёк над дверью не только защищает от дождя, солнца, но и обрамляет дверь. Колонны, поддерживающие козырёк, придадут входной группе продуманный, законченный вид.

Организация пространства

Планировка сферического дома будет отличаться от привычной, но позволит воплотить самые нестандартные дизайнерские фантазии.

Все перегородки выполняются из лёгких материалов: гипсокартонных листов, древесных плит по металлическим профилям или деревянному брусу.

В планировке этажа центральное место занимает общая проходная комната, остальные помещения располагают сегментарно по кругу.

По центру располагают:

• гостиные, кухни, столовые;
• проходное помещение без назначения;
• коридор.

Общее помещение будет связано дверями с остальными комнатами.

Если в доме больше одного этажа, по центру хорошо смотрится винтовая лестница, подчеркивая круглую форму строения. На втором этаже традиционно размещают спальни, индивидуальные помещения, кабинеты, библиотеки. Устроив в центре купола даже небольшой участок остекления, получают источник света днём и настоящее звёздное небо ночью.

При нехватке места соединяют переходами два или три купола. Для летнего отдыха по кругу пристраивают открытые террасы. Остеклённая веранда увеличит площадь дома.

Входная дверь отделяется тамбуром для предотвращения потери тепла зимой и сохранения микроклимата летом.

Размеры и способ соединения

Поле «размеры и способы соединения» позволяет задать размеры сферы и выбрать способ соединения ребер купола. Параметры поля:

«Радиус сферы, м

» — задается радиус сферы.

В выпадающем списке можно выбрать следующие варианты соединений:

• «Piped» — способ соединения с использованием коннекторов. При выборе данного способа соединений появляется дополнительное поле, в котором можно задать диаметр трубы, составляющей коннектор.
• «GoodKarma» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.
• «Semikone» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса.
• «Cone» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса.
• «Joint» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки. Способ «Joint» не доступен для купола в форме фулерена.
• «Nose» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. Возможность выбора данного способа соединения предусмотрена только для купола в форме фулерена. Чтобы данный способ соединения появился в списке вариантов соединения, нужно предварительно задать форму купола в виде фулерена в поле «Фулерен» в разделе «Исходные данные». Для этого в поле «Фулерен» нужно выбрать один из вариантов: «Вписанный» или «Описанный». При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.

Для всех способов соединения рёбра у основания купола состоят из одного бруса.

Как установить и обслуживать?

Самодельный купол мало изготовить, надо его установить на место и грамотно эксплуатировать, содержать в рабочем состоянии.

Установка

Установка самодельного купола, как правило, производится сразу в момент сборки.

Единственным исключением может стать мобильный или раздвижной купол, которые не бывают слишком большого размера.

Остальные конструкции, как правило, более крупные или принципиально не подлежат транспортировке (например, геокупол). Поэтому, сборка и установка купола совмещаются в единую операцию.

Легкие мобильные конструкции просто переносят и устанавливают так, чтобы чаша бассейна оказалась накрытой куполом. Необходимо подготовить площадку, удалить мешающие предметы, растения, выровнять поверхность.

Обслуживание

Процесс обслуживания купола производится в постоянном режиме. Любые затруднения в перемещении створок дверей или при раскладывании купола требуют немедленной смазки шарниров и других движущихся механизмов. Облупившуюся краску надо обновить, порванное прозрачное полотно сразу восстанавливают.

Необходимо иметь в виду, что полиэтиленовой покрытие не может служить больше 1 сезона. Солнечный ультрафиолет губителен для пленки, поэтому ее приходится менять каждый сезон. В процессе эксплуатации надо поддерживать чистоту, поливать купол водой из шланга, чтобы смыть с него пыль и грязь.

Результаты измерений

Содержимое блока «результаты измерений» становится видимым при щелчке по заголовку этого блока «результаты измерений».

Название каждого поля отвечает само за себя.

В блоке «Размеры» указано количество размеров и количество самих элементов:

«Грани» — первое число указывает количество размеров, второе число показывает количество граней. На схеме грани одного размера показаны одним цветом.

«Ребер» — первое число указывает количество размеров, второе число показывает количество рёбер. На схеме рёбра одного размера показаны одним цветом и обозначены одинаковыми буквами.

«Вершин» — первое число указывает количество вершин к которым подводятся разные рёбра без учета того, что к вершинам у снования подводится меньше рёбер. Второе число показывает количество вершин.

Минусы

Среди недостатков домов куполообразной формы можно выделить следующие:

• Расчет купольных домов очень сложный, самостоятельно его сделать не удастся.
• Найти инструкции или специалистов по строительству сферических домов сложно, т. к. технология таких построек появилась сравнительно недавно.
• После постройки здания остается много отходов, т. к. материалы на строительство обычно квадратной или прямоугольной форм.
• Окна и двери нестандартной формы, это увеличивает их стоимость.
• Мягкая черепица или деревянная дранка – единственные подходящие материалы для отделки дома снаружи.
• Внутренняя отделка комнат также усложняется формой стен. Так, ванную комнату можно отделать только плиткой-мозаикой, а отделка стен вагонкой требует разбития стен на отдельные зоны, и это слегка портит внешний вид. Лучшим решением для жилых помещений является штукатурка стен под покраску.

Купольные дома хороши именно своей неординарностью, поэтому стоит быть готовым к тому, что такой дом необычен не только снаружи, но и внутри.

Технология самостоятельного строительства

Построить теплицу-геокупол своими руками вполне возможно. Состоять геодезический купол может из отрезков пластмассовых труб, металлических стержней или деревянных брусьев, которые имеют точно рассчитанную длину и соединены между собой под определенными углами.

Этап I. Подготовительные работы

Итак, геокупол всегда строится с выбора участка и подготовки земли. Землю нужно выровнять, убрав для этого в сторону всю лишнюю почву, которая понадобится уже после завершения строительства теплицы.

Первым слоем нужно уложить защитный нетканый материал – для того, чтобы в теплицу не прорастали сорняки. Поверх этого материала следует засыпать много гравия и проверить всю поверхность – достаточно ли она ровная и плоская для строительства теплицы.

Этап II. Сборка каркаса

Произвести расчет геодезического купола и собрать теплицу не сложно – главное, чтобы все ее составляющие детали были одинаковой величины, а схема поможет разобраться с ее монтажом.

После того, как каркас теплицы будет готов, можно приступать к остеклению теплицы или покрытию ее поликарбонатом.

Этап III. Обустройство внутреннего пространства

Когда работы по покрытию теплицы будут закончены, можно приступать к обустройству ее внутреннего пространства: системы вентиляции, обогрева и полива. Так, внутри следует разместить тепловой резервуар с водой, который обеспечит значительное количество тепла благодаря аккумуляции солнечной энергии днем и излучения ее по ночам. Устанавливать резервуар нужно на северной стороне теплицы, желательно под светоотражающий алюминиевый материал с теплоизоляционными свойствами, который занимать будет 20% от всей площади купола. К слову, прикреплять этот материал можно только ко внутренней поверхности купола.

По периметру купола желательно обустроить высокую и удобную грядку, максимально задействовав при этом южную сторону купола – чтобы наиболее эффективно задействовать при этом положение Солнца и его энергию.

Рабочая дорожка в геодезической теплице обычно делается широкая, до 1,5 м в ширину. Возле самих грядок как бортики можно сделать такие крепкие и выступающие, что на них можно было бы сидеть, отдыхая периодически от прополки и полива.

Особенности конструкции геодезической теплицы позволяют в случае поломки одной из ее деталей заменить на подобную, не разбирая и не демонтируя при этом всю конструкцию.

Под самими грядками, по всему периметру основания, нужно проложить трубы для обогрева, чтобы поддерживать оптимальную температуру для выращивания растений. А в центре теплицы желательно установить короб с вентилятором, который гонял бы вниз, прямо в трубы подпочвенного обогрева, нагретый за целый день воздух. Питаться такой вентилятор может от современной солнечной батареи на крыше. Чтобы обеспечить вентиляцию внутри теплицы, используются боковые форточки. После чего теплицу-купол можно считать полностью оборудованной и готовой к посадке растений.

В общей сложности, строительство на своем участке геодезической теплицы позволяет увеличить вегетационный период растений с 80 дней до целых 10 месяцев в году. Работать в такой теплице и удобно, и приятно, а ее конструктивные особенности позволяют выдерживать на себе и тонны снега, и целые шквалы. Главное, о чем следует позаботиться, если конструкция теплицы-купола не из стекла, а из поликарбоната – это тщательная герметизация всех возможных стыков и просветов. Тогда такая теплица прослужит верой и правдой не один год.

Проекты купольного дома из каркасного строения

Технологии сооружения купольных домов постоянно совершенствуются
Специфическая форма купольного дома требует особых технологий и составляющих. Его преимущества – устойчивость к ветровым нагрузкам, прекрасная звукоизоляция, большой объем – настолько привлекательны, что над методами сооружения неустанно работали почти 100 лет.

Каркасный метод сооружения позволил возводить огромные здания сферической формы: выставочные торговые центры, музейные комплексы для крупных объектов, стадионы, научные объекты. Используя те же технологии, можно выстроить и собственный загородный дом в виде шара.

Различают несколько проектов такого типа:

• Геодезический – основой служит каркас из треугольных элементов, собранных по сотовому принципу. Такая система отличается высокой несущей способностью. Чем выше здание, тем больше треугольных и многоугольных элементов используется и тем выше прочность конструкции. Между собой балки и стержни соединяются коннекторами – это единственный допустимый метод крепежа.
• Стратодезический – купол имеет осевую симметрию, собирается из дугообразных вертикальных элементов. Горизонтальные перемычки опоясывают купол. Сегменты такого каркаса имеют трапециевидную форму. Размеры элементов уменьшаются по направлению к центру купола. Крепеж выполняется за счет врезки балок друг в друга, так что таким образом сооружают даже деревянные сферы. Главная особенность по сравнению с геодезической моделью: здесь деформация скручивания компенсирует обшивка, а не каркас.
• Монолитный – капитальное строение, возводимое из бетона или железобетона. Оно тяжелое, хотя и прочное. Для сооружения монолитного купола применяют 2 технологии: торкретирование и заливка в несъемную опалубку. В первом случае «опалубкой» служит надуваемый тканевый пневматический каркас, по форме которого выгибают и крепят арматурные сетки, а затем заливают бетоном. Второй метод от обычного монолитного отличается лишь формой опалубки из пенополистирола.

Особенности строительства

Еще совсем недавно дом-купол был строительной экзотикой. За его возведение брались энтузиасты экологического движения и любители оригинальных конструкций. Сегодня интернет наполнен заводскими комплектами сферических домов. Необычное жилище на основе геодезического купола и стратодезическую конструкцию можно купить, не выходя из городской квартиры.

Тем же, кто предпочитает все делать собственными руками, мы рекомендуем остановиться на геодезическом куполе. В сборке он немного сложнее дома-сферы из полуарок, но зато не требует сложного оборудования для гнутья и склеивания древесины.

Самый ответственный узел конструкции – коннектор. От точности его изготовления зависит пространственная стыковка всех элементов. Поэтому для работы лучше купить готовый заводской комплект.

Следующий шаг – подготовка ребер каркаса из деревянных брусков толщиной 50 мм. Их ширина должна быть равной толщине утеплителя (минимум 10 см). Длину ребер выбирают, ориентируясь на сборочную схему геокупола.

Частота разбивки (V) поверхности купола – базовый элемент расчетов

Кроме частоты нужно определиться с диаметром купола и его высотой. Если вы купите готовый комплект коннекторов, то пользоваться онлайн калькулятором для расчета длин ребер вам не придется. Изготовитель делает коннекторы для сборки каркаса заданной высоты и диаметра.

Как показывает практика, купол диаметром 8 метров и высотой 4 метра оптимален для сооружения двухуровневого дачного дома общей площадью 64 м2, зимнего сада или сауны.

Для того, чтобы построить купольный дом своими руками нужно выполнить несколько операций:

• Разметить на участке фундамент под каркас (ленточный, столбчатый, «шведская плита» или свайный).
• На стадии бетонирования заложить в фундамент анкера. Они нужны для крепления подкладочного бруса, к которому фиксируют первый ряд «треугольников» каркаса.
• Сборку ведут параллельными рядами, связывая ребра каркаса в пространственную конструкцию с помощью коннекторов.
• Завершив монтаж, купол изнутри обшивают деревянной вагонкой или гипсокартонном.
• В ячейки каркаса закладывают утеплитель, накрывают его ветрозащитной мембраной и обшивают снаружи плитой Изоплат или OSB.
• В местах установки окон обшивку не делают. В зоне установки дверей каркас «разрывают», оставляя в нем нишу нужного размера. Жесткость геодезического купола очень высокая, поэтому дверные проемы не могут ее существенно уменьшить.

Двухуровневый дом-сфера на стадии наружной обшивки плитой OSB
Некоторые застройщики делают первый этаж в виде многогранника, а второй венчают геокуполом.

Дверной проем идеально вписывается в дизайн сферического здания. А вот треугольные окна и доборные элементы дверной коробки обходятся дороже обычных. Их приходится заказывать как нестандартные изделия.

Принцип расчёта

Тем, кто вознамерился построить геодезический купол своими руками, необходимо предварительно произвести правильное вычисление. В этом случае не помешает вспомнить уроки геометрии. Стоит заметить, что в сечении геодезического купола находится не окружность, а вписанный в неё многоугольник. А его площадь заметно меньше площади круга.

Высота купола зависит от диаметра и составляет 1/2, 1/4, 1/6, 1/8 для чётного разбиения и 3/8, 5/8 для нечётного разбиения. С увеличением высоты свод будет всё более походить на шар.

Для определения площади поверхности купола Фуллера можно использовать знакомую всем площадь круга: S=4π*R2. Если свод лишь наполовину сферы, тогда следует использовать формулу: S=2π*R2. А если необходимо рассчитать площадь сферического сегмента, то потребуется другая формула: S=2π*RH, где H – высота сегмента.

По сути, расчёт геодезического купола можно выполнить при помощи специального онлайн калькулятор, которые легко можно найти в интернете. Нужно лишь знать радиус и высоту свода, после чего калькулятор произведёт вычисление с указанием длин рёбер их количества, а также какие коннекторы и какое их количество нужно использовать.

Если длину рёбер можно рассчитать самому, то справиться с подсчётом количества нужных материалов будет сложно. В этом случае выручает калькулятор.

Важно! Стоит отметить, что коннектор является обязательным сборочным элементом, если нужно построить дом купол на даче. Но в случае небольшого диаметра свода можно обойтись без этого элемента.

Баня будущего

Не менее оригинальным сооружением будет баня с геокуполом. Такая постройка будет заметно выделяться на своём дачном участке. Можно выделить явные преимущества:

• небольшой вес конструкции позволяет существенно сэкономить на материалах;
• форма купола обеспечивает превосходные характеристики по звукоизоляции;
• баня в этом случае будет быстро нагреваться и остывать;
• высокая устойчивость постройки, даже в случае ущерба (немного превышающего 30%) каркаса.

Что характерно, многие люди, которые имеют частный дом купол для постоянного проживания, замечают как обогащаются жизненными силами и позитивными эмоциями. Как известно деревенская баня идёт только на пользу для здоровья. А что тогда можно сказать в случае бани с куполом?! Это верное профилактическое средство от всех болезней!

Наверное, кто-то может спросить, возможно ли построить баню с куполом самостоятельно? По сути, здесь нет ничего сложного, купольная баня строится таким же образом, как и дом с куполом. Но для большей уверенности стоит посетить несколько сайтов (чем больше, тем лучше) и ознакомиться с информацией на эту тему. Не помешает найти хорошего специалиста, который сможет помочь с планировкой необходимых комнат. Грамотно составленный проект позволит значительно сократить все расходы. Купольная форма крыши обеспечит правильной циркуляцией и воздухообменом.

Купольная баня это конечно красиво, но такой конструкцией можно снабдить ещё беседку или оранжерею. Их необычная форма может стать визитной карточкой для любой дачи.

Возможно вам будут интересны следующие наши статьи:

Украшаем участок с помощью оригинального колодца

Как эффектно подчеркнуть красоту своего загородного дома?

Схема купола

В правой части калькулятора отображается схема заданного купола. Купол можно вращать мышкой и приближать и отдалять его колесом мыши.

В калькуляторе можно посмотреть: каркас, кровлю, схему и план, нажав соответствующую кнопку. Их также можно вращать, увеличивать и уменьшать.

Схема на вкладке «Кровля» позволяет исключать из расчёта отдельный грани и рёбра конструкции. Для исключения грани, нужно щёлкнуть по ней мышкой. Для исключения ребра нужно исключить примыкающие к нему с обеих сторон грани.

При исключении из расчёта граней и рёбер во вкладке «Кровля» значения в других вкладах и разделах калькулятора пересчитываются автоматически.

Данная функция может быть полезна для анализа возможных проёмов в конструкции, например для дверей и окон.

Во вкладке план можно увидеть проекцию нижних рёбер конструкции на плоскость в основании. А также размеры от центра сферы до концов проекций и высоту концов рёбер.

Выделив мышкой отдельные рёбра, можно увидеть аналогичную информацию для любого ребра купола.

Повторный щелчок мыши снимает выделение.

Если во вкладке «Кровля» исключена грань купола, то при переходе на вкладку «План» автоматически подсветятся рёбра этих граней.

Чтобы увидеть план основания полностью, вращайте схему мышкой.

Чем привлекательны конструкции в форме купола

Рост популярности купольных теплиц объясняется несколькими факторами:

1. Для установки не нужен прочный фундамент, так как ее конструкция значительно легче, чем аналогичные по площади привычные укрытия.
2. Сооружение легко монтируется и разбирается, при необходимости его несложно перенести на новое место.
3. Полусферическая форма отличается высокой прочностью и стабильностью. Ячеистый каркас лучше противостоит сильным ветрам, легко выдерживает снегопады и обладает хорошей сейсмоустойчивостью.
4. По сравнению с традиционными формами укрытий, строительство теплицы-купола обходится дешевле, так как для монтажа не требуется сложное оборудование. В строительстве используются простые доступные материалы – деревянные бруски или пластиковые трубки для каркаса, шурупы, поликарбонат, агроволокно или парниковую пленка для обшивки.
5. За счет уникальной секционной структуры отпадает необходимость в установке внутренних опор, а это существенно экономит стройматериалы.
6. В отличие от прямоугольных теплиц в полусфере, не нужно ориентировать грядки относительно сторон света – растения всегда хорошо освещены.

В геокуполе легко обеспечить необходимый микроклимат для выращивания нескольких урожаев огородных культур за год. Грунт всегда хорошо прогревается, а для поддержания стабильности температуры используются экологичные тепловые аккумуляторы – резервуары с водой.

В чём сила?

Как и обычная форма купола, конструкция Фуллера имеет хорошую устойчивость.

Распределение веса происходит равномерно, за счёт чего геокупол способен выдерживать значительные нагрузки.

За счёт этого можно сэкономить значительные средства на возведении фундамента. К тому же использование этого сооружения позволяет существенно уменьшить размеры стен сооружения.

За счёт особой формы купольная конструкция может хорошо противостоять даже сильным порывам ветра. Также не приходится сомневаться в хорошей устойчивости при возникновении подземных толчков. Благодаря чему дом купол можно построить даже в самой сейсмоопасной зоне.

Благодаря закруглённым стенам внутри здания с такой крышей создаётся идеальный микроклимат. Неслучайно такие сооружения считаются экологическими.

Помимо того что не требуется сооружать прочное основание, монтаж куполообразных объектов позволяет обходиться без специальной строительной техники, что заметно сокращает сроки строительства.

Не стоит забывать и про эстетичность. Геодезический купол отличается редкой красотой. Возможно, в недалёком будущем все здания и сооружения, включая жилые дома, обзаведутся купольной крышей.

Преимущества и недостатки

С тем, что купольные дома выглядит необычно, спорить никто не будет. Если вы хотите иметь дом или дачу «не как у всех» и не имеете ничего против каркасного домостроения, присмотритесь к этой технологии. Решение действительно нестандартное. К тому же, говорят, экономичное. Стоимость квадратного метра начинается от 200$. Но как понимаете, это минимальная цена. Такой себе эконом вариант.

Это тоже купольный дом

Плюсы купольных домов

Кроме необычного внешнего вида плюсы у сферических домов следующие:

• Оптимальное использование пространства. Комнаты получаются с максимальной площадью пола и намного меньшей площадью потолка. То есть, неиспользуемое пространство над головой меньше.
• Меньшая внешняя поверхность стен по сравнению со стандартными прямоугольными конструкциями.
• Меньше поверхность — меньше рассеивается тепло зимой и поглощается тепло летом. То есть, содержание таких домов более экономично.
• На купольных конструкциях осадки задерживаются в очень небольших количествах — они просто скатываются.
• Конструкция легкая, фундамент под нее требуется облегченный. Обычно — ленточный, но хорош и свайный и свайно-ростверковый. На нестабильных грунтах возможно использование плитного фундамента.
• В купол можно встроить любое количество окон. Это не повлияет на устойчивость конструкции.
• Небольших размеров дом не имеет несущих стен внутри, так что расходы на строительные материалы минимальны. Купольные дома большой площади должны иметь или несущие стены, или колонны-подпорки. Но их располагать их можно почти в любом месте, что позволяет соотнести их с желаемой планировкой.
• Строение купола позволяет оптимально располагать солнечные батареи.
• В строениях купольного типа удобно устраивать систему вентиляции, отопления и кондиционирования. Дело в округлой форме крыши, которая способствует естественному перемешиванию воздуха.

По совокупности характеристик купольные дома выглядят очень привлекательны. К тому же многие говорят о том, что на постройку требуется намного меньше средств — за счет меньшей поверхности стен, идет экономия материала. По математическим выкладкам площадь стен меньше почти на треть. Но экономия если и будет, то не такой большой — стройка специфическая, с использованием специфических компонентов, которые удорожают строительство. По факту стоимость квадратного метра получается примерно такой же как при строительства каркасника обычной формы.

Минусы

Недостатки тоже есть и они тоже довольно серьезные

Во всяком случае, стоит о них знать и принимать во внимание

• Рассчитать купольные дома самостоятельно сложно. Расчет идет не в двух, а в трех плоскостях, а это совсем непросто.
• Технология появилась не так давно, точного описания и инструкций нет.
• Заказывать такой проект и строительство желательно у организаций, которые уже имеют опыт строительства сферических построек, а их не так много.
• Остается больше отходов строительных материалов, так как продаются они, в основном, прямоугольными блоками/листами. Это снижает экономическую целесообразность, которая возникает из-за меньшей площади стен.
• В геодезических куполах двери и окна необычной формы. Их делают под заказ, а это стоит дороже. Хорошая новость в том, что все больше фирм может взяться за такой заказ, а это приводит к снижению цены.
• Ограниченный выбор материалов для наружной отделки. Для кровли идеально подходят только два варианта — мягкая черепица или деревянная дранка. Остальные материалы из-за своей формы или жесткости неудобны. Для наружной отделки стен можно использовать тот же материал, но добавляется еще штукатурка и покраска. Есть проекты, в которых стены и «кровля» сделаны из одного материала. Так что деление условное.
• Из-за наличия скругленных стен ограничен и выбор отделочных материалов для стен в помещениях. Так крупноформатную керамическую плитку в ванной и кухне использовать не получится, а вот мозаика подойдет идеально, но она значительно дороже. При отделке вагонкой, площадь стены разбивают на участки небольшой ширины, которые разграничиваются вертикальными планками. Примерно также надо поступить при оклейке стен обоями, но смотрится это не так колоритно, как с вагонкой. Для отделки жилых и «сухих» технических помещений без проблем подходит декоративная штукатурка и покраска стен.

Есть еще необычная планировка, но однозначно ее отнести к недостаткам не получится. Нравятся купольные дома именно своей неординарностью. Так что нестандартная форма помещений — это, скорее, особенность, которую надо учитывать при подборе/заказе мебели и выборе отделочных материалов.

Плюсы и минусы самодельной конструкции

Достоинствами следует считать:

• появляется полноценное укрытие для воды, обеспечивающее защиту от всех внешних угроз;

• конструкция легкая, не требует строительства фундамента или стационарной опорной конструкции;
• монтаж сооружения не составляет проблем и не требует большого количества времени;
• на зиму купол можно собрать и уложить для хранения в гараж, сарай и т.п.;
• изготовление купола обходится гораздо дешевле, чем покупка готовой модели;
• можно изготовить сооружение по собственным размерам с учетом особенностей участка или элементов благоустройства.

Недостатки самодельного сооружения:

• для изготовления потребуются специальные материалы и инструменты, с которыми надо уметь работать;
• работа отнимает время и требует умения и навыков;
• удачный результат не гарантирован, возможны ошибки или неправильные действия, влекущие за собой напрасно потраченное время и материал.

Подготавливаем участок для монтажа геодезического купола

Подбор участка под построение купольной теплицы производится аналогично подбора места для любых других дачных построек – стараетесь, чтобы место было хорошо освещено. Строительная площадка тщательно очищается от мусора и ненужных предметов, а затем хорошо разравнивается.

При желании поставить купольную теплицу на фундамент (это может случиться, если вы решили строить ее, используя тяжелые стеклопакеты), то сначала необходимо разметить участок и вырыть траншею. Надобность в рытье траншеи отпадет, если вы будете использовать металлические сваи.

Если вы не планируете устанавливать теплицу на фундамент, покрываете дно будущего строения защитным материалом для того, чтобы сорняки не прорастали в теплице. Затем на материал насыпаете большой слой гравия. Площадка под теплицу должна иметь ровное дно.

Подготовительные мероприятия

До того как приступать к возведению теплицы, нужно подготовить место для строительства. Желательно, чтобы это было открытое солнечное пространство.

Выбранный участок следует очистить от лишних предметов и растительности, после чего нужно тщательно разровнять площадку.

Характер дальнейших действий обусловлен тем, будет ли возводиться фундамент для теплицы или нет. В случае с купольной теплицей сооружение фундаментного основания не является обязательной мерой ввиду легкости конструкции.

Но если все же решение принято в пользу более основательной опоры, то здесь можно использовать как ленточный тип фундамента, так и свайный.

При обустройстве ленточного фундамента следующим подготовительным этапом будет рытье траншеи, тогда как при выборе свайной модели проведение этой процедуры не понадобится.

Если возведение фундамента не предусмотрено, то участок следует застелить защитным нетканым материалом – это позволит избежать произрастания сорняков. Затем поверх материла нужно уложить слой гравия и хорошо его разровнять.

Далее следует определиться с размерами, в соответствии с которыми нужно составить чертеж. Вот один из возможных вариантов:

• диаметр купола – 4 метра;
• высота – 2 метра;
• количество равносторонних треугольников при таких размерах – 35 штук, длина каждой из сторон – 1,23 метра.

Расчет купола теплицы выполняется по формуле вычисления площади окружности: S=π*r2. Но так как сооружение имеет полусферическую форму, то в этом случае для расчета используется формула: S=2 π*r2. Далее следует вычислить площадь одного треугольного фрагмента, после чего общая площадь сооружения делится на полученный показатель.

Технология возведения

Технология возведения стратодезического купола отличается своеобразием. Такой дом обшивается одновременно с установкой стоек. Это еще одна особенность такого купола. Т. е. каждый последующий ряд стоек обшивается только тогда, когда обшит предыдущий. Такая технология обшивки сферического дома обусловлена неустойчивостью конструкции на скручивание, хотя устойчивость к вертикальным нагрузкам высокая. Дополнительное усиление дает листовая обшивка, после чего каркас надежно закреплен.

Стратодезический купольный дом от геодезического отличается прежде всего отсутствием коннектора. Детали каркаса, имеющие вертикальное расположение, соединяются с помощью специальных замков, горизонтальные же крепятся на пластины болтами и металлической накладкой под ними.

Стоимость сферических домов, выполненных по стратодезической технологии и по геодезической, мало чем отличается. В случае с геодезическим купольным домом удорожание происходит за счет установки окон и дверей нестандартной треугольной формы. Технология постройки дома в виде стратодезического купола требует большого расхода листового материала. Это также удорожает конструкцию.

Расчет стратодезического купола должен быть правильным, но проводится он достаточно быстро и легко. Так, одноэтажный дом можно возвести примерно за 2-3 месяца.

Строительство своими руками

Быстро построить небольшой купол можно даже в одиночку. Мастеру потребуется минимальный набор инструмента и подготовленная площадка.

Наличие корректных расчетов позволит построить объект своими руками за 2–3 дня.

Теплицы

Возвести сферическую теплицу проще всего. Для нее не требуется фундамент — достаточно прочных досок или кирпичей.

Первоначально нужно построить базовую линию, формирующую диаметр купола. Затем, путем наращивания треугольников, происходит продвижение к центру. Важно следить за соблюдением геометрии и надежностью фиксации коннекторов. Будет обидно, если на завершающем этапе треснет одна из граней, деформировав почти готовый купол.

Рекомендации, которые помогут построить хорошую теплицу:

• выбирайте ровный участок с минимальным количеством ямок и кочек;
• при необходимости выровняйте площадку лопатой или другим инструментом;
• в качестве защитного покрытия купола используйте поликарбонат — он прослужит дольше полимерной пленки, придаст сооружению законченный вид.

Особенно эффектно выглядят композиции из нескольких теплиц-куполов. Конструкции могут иметь различные размеры, размещаться хаотично или упорядоченно.

Беседка

Беседка в виде геодезического купола смотрится свежо и оригинально. Она оживляет участок, обеспечивает комфортный уличный отдых.

Строя беседки-куполы, стоит соблюдать следующие правила:

• В качестве каркасных опор используется профильная труба. Она обладает значительной жесткостью, выдерживает вибрационные и ударные нагрузки. Конструкция купола сохранит функционал даже при усадке фундамента.
• Трубы из конструкционной стали фиксируются при помощи сварки. Это позволяет получить качественные неразъемные соединения, надежно связывающие каркас купола. Сварку можно выполнять ручными и полуавтоматическими устройствами.
• При работе с алюминиевыми трубами задействуются метизы. Торцы заготовок сплющиваются, в них проделываются сквозные отверстия. При формировании соединений используются гроверы. Они предотвращают ослабление гаек, способствуют поддержанию жесткости купола.
• Применение сварки и метизов исключает установку коннекторов. Затраты на подготовительные и монтажные работы существенно сокращаются.

В качестве защитного покрытия подойдет монолитный поликарбонат. Возможно использование и классических прозрачных, и тонированных листов.

Дом

На основе купола своими силами удастся возвести стильный дачный домик. Для воплощения подобной задумки потребуется:

• организовать гидроизолированный фундамент для геодезического купола;
• выполнить конструкцию из легких коррозионностойких материалов, например алюминия;
• грани купола, выступающие в роли окон, зашить поликарбонатом, остальные — непрозрачным материалом;
• обеспечить теплоизоляцию при необходимости;
• продумать расположение и механизм открывания двери.

Архитектурные объекты в виде геодезических куполов широко распространены, причем они есть не только в Москве или других мировых столицах, но и в небольших населенных пунктах. Такие строения возводят как люди, профессионально разбирающиеся в геодезии, так и простые любители инженерных сооружений. Главное — стремление воплотить интересную идею и наличие некоторых знаний и навыков.

Построить геодезический купол своими силами удастся при скромном бюджете. Для этого достаточно приобрести типовой металлопрофиль и защитное полимерное покрытие.

Телефон для связи: +7 (495) 191-12-79 Электронная почта

Особенности купольной теплицы

Одним из отличительных свойств сферической теплицы является способность сохранять плюсовую температуру внутри помещения в течение длительного времени при отсутствии вспомогательного обогрева.

Такой эффект достигается за счет того, что в купольной конструкции нагревающийся в дневное время воздух поднимается вверх, а ночью его вытесняют холодные воздушные массы, в результате чего тепло опускается вниз, к растениям. Таким образом происходит циркуляция воздуха, благодаря которой внутри сооружения образуется благоприятный микроклимат.

Еще одной особенностью теплицы является то, что, имеющая обтекаемую форму и широкое основание, эта конструкция способна устоять при сильных ветрах.

Ветроустойчивость сооружения делает эту конструкцию незаменимой для использования в степных и приморских областях.

К преимуществам купольной теплицы можно отнести:

• качественные несущие способности, которые достигаются благодаря равномерному распределению массы сооружения. Это позволяет конструкции противостоять более значительным нагрузкам, в отличие от других типов строений;
• устойчивость сооружения обеспечивает возможность возведения теплицы в сейсмоопасных районах;
• минимальная площадь поверхности боковых стенок способствует значительному сокращению расхода строительных материалов.

Есть у сферической постройки и некоторые минусы:

• пологие стены конструкции не позволяют разместить внутри помещения большое количество грядок;
• из-за наличия множества стыков сооружение нуждается в тщательной герметизации и утеплении;
• подготовительные меры, связанные с расчетом материалов и комплектующих, сопровождаются некоторыми сложностями, что вызвано необходимостью применения деталей строго определенной конфигурации.

Что собой представляет купольная теплица

Купольная теплица или, как ее называют по-другому, геокупол – это сферическая конструкция, напоминающая собой огромную полусферу. Сооружение строится за счет тщательного соединения множества треугольных или шестиугольных сегментов в единое целое. Это своеобразная «сетчатая» оболочка, треугольные или многоугольные элементы которой собираются из деталей различной длины. Многоугольными элементы геокупола бывают крайне редко, поэтому будем говорить о треугольных сегментах.

Особенности купольных теплиц

Купольная теплица по своему внешнему виду напоминает беседку, благодаря чему порой выступает в качестве не только полезного, но и декоративного сооружения на даче. Это строение имеет современный стиль и приятный дизайн.

Пленочная купольная теплица с деревянным каркасом

Покрывают купольную теплицу различными материалами – полиэтиленом, сотовым поликарбонатом, стеклом. Оптимальный вариант – это, конечно же, поликарбонат.

Устройство геокупола под поликарбонатом

Поликарбонат обладает массой преимуществ — в частности, он:

• крепкий и надежный;
• обладает хорошей светопропускной способностью;
• отлично удерживает тепло;
• легок в обработке и режется простым ножом;
• не боится холодов;
• способен защитить растения от ультрафиолета.

Каркас тепличного геокупола может быть выполнен из дерева, пластика, металла. Конечно, самым надежным вариантом является оцинкованная сталь, но своими руками проще собрать каркас из дерева – его проще обрабатывать, чем металл. К тому же дерево более экологично, но требует принятия более значительных защитных мер, чем тот же металл. Пластик – наименее прочный материал и служит меньше, но зато не боится практически никаких химических воздействий.

Простейший вариант купольной теплицы

Интересно, что купольная теплица может иметь практически любой размер, при этом конструкция будет надежной и устойчивой даже без дополнительных подпорок. Однако оптимальным для небольшого дачного участка будет диаметр купола 4 м, а его высота — 2 м.

«Вершина» геотеплицы

Материалы для каркаса

Здесь возможны следующие варианты:

1. Деревянные рейки. Плюсами этого материала являются экологическая чистота и простой монтаж.

Детали из дерева следует обработать антисептическими средствами, что увеличит срок службы материала, и обеспечит ему защиту от влаги и насекомых.

2. Металл. Такие конструкции прочны и долговечны, но подвержены коррозии, поэтому металлические сооружения также нуждаются в обработке.
3. Пластик. Прочный, гибкий и герметичный материал, но при этом более дорогой и менее долговечный, чем металл.

В качестве укрывных материалов подойдут те же варианты, что и в случаях с другими видами теплиц, а именно:

• стекло;
• полиэтиленовая пленка;
• поликарбонат.

Полиэтилен не имеет теплоизолирующих свойств, присущих поликарбонату, однако по степени прозрачности и простоте монтажа ничуть ему не уступает.

Поликарбонат менее прозрачен, чем стекло, но при этом хорошо удерживает тепло, а сборка сферической (круглой, купольной) теплицы из поликарбоната не вызывает особых сложностей.

Стекло отличается прозрачностью и долговечностью, но имеет большой вес и высокую стоимость.

Определение геодезического купола

Специалисты считают, что большинство людей не имеют представления о такой конструкции здания, потому что она встречается очень редко. Именно поэтому стоит подробно описать все особенности и технические характеристики геодезического купола. Разработал постройки с несущей сетчатой оболочкой изобретатель Ричард Фуллер. Сначала он взял очень прочную конструкцию в виде сферы и разделил ее на небольшие треугольники, чьи стороны расположены на правильных геодезических линиях. Расчеты Ричарда Фуллера смогли сделать строительство купола простым и доступным любому человеку.
Изобретатель полагал, что подобная уникальная конструкция строения обязана была решить проблему быстрой постройки дешевого и комфортного дома. Эту разработку не оценили специалисты, и она не применяется в массовом строительстве. Однако для постройки уникального кафе или красивого летнего домика геодезический купол Фуллера является оптимальным вариантом.

Разработка Ричарда Фуллера является довольно устойчивой конструкцией. Геодезический купол равномерно распределяет всю массу, может выдержать огромные нагрузки и уменьшает финансовые вложения при строительстве фундамента. Уникальная сферическая форма способна противостоять самым мощным порывам ветра. Экономия при строительстве таких домов обусловлена сокращением общей площади боковой поверхности. В самом куполе круглые стены помогают качественной циркуляции воздуха, создавая комфортный микроклимат.

Главным недостатком можно считать очень сложные, по сравнению с простыми домами, математические расчеты. Так как конструкция состоит из огромного числа деталей, то необходимо утеплить довольно много стыков. Других существенных недостатков у геодезического купола нет.

Измерения и расчеты

При наличии желания построить геокупол своими руками сначала необходимо провести все математические расчеты. Главная задача расчета геодезического купола состоит в том, чтобы имея определенный радиус, получить такие данные:

• общую площадь и высоту строения;
• площадь поверхности геодезического купола;
• длину и число ребер;
• величину углов между ребрами строения;
• нужный тип и общее число специальных коннекторов.

Необходимо заострить внимание на таком узле для постройки геокупола, как специальный коннектор. Эта деталь представляет собой узел, соединяющий между собой все стропильные части. Так как коннектор является главным элементом для закрепления всей конструкции, то он изготавливается из прочного материала высокого качества.

В зависимости от конструкции геодезического купола и места расположения в нем, соединительный коннектор должен иметь разное количество лепестков. Все крепления для постройки купольного дома можно приобрести или изготовить своими руками. Хорошим примером может быть коннектор из обычной перфорированной ленты. Подобный коннектор обладает очень ценным качеством, потому что на нем довольно просто регулируется угол наклона. Геодезические купола с маленьким диаметром можно построить безконнекторным методом. Однако при строительстве большого дома применять для крепежа ребер коннектор из металла необходимо.

Для того чтобы произвести расчеты, нужно знать габариты строения. Необходимо запомнить, что общая площадь изготовленного геодезического купола будет немного меньше площади окружности, потому что в основании располагается многогранник, который вписан в круг. Высоту постройки можно определить по общей длине диаметра. Стоит заметить, что чем больше высота купола, тем конструкция будет больше похожа на сферу.

Чтобы рассчитать нужные детали будущей конструкции, стоит применить специальный онлайн-калькулятор. Нужно ввести данные о высоте и радиусе постройки, а калькулятор сделает расчеты геокупола и предоставит длину и число ребер, вид и количество соединительных коннекторов.

Установка купольной теплицы

Для строительства купольного строения потребуются следующие материалы:

1. Деревянные бруски, пластиковые трубы или металлические балки одинаковой длины.
2. Саморезы, болты, гайки, лепестковые коннекторы или гвозди.
3. Полиэтиленовая плёнка, поликарбонат или стекло.

Сделать круглую теплицу можно из любого материала, будь то деревянные брусья или пластиковые трубы. Сделать круглую теплицу можно, даже несмотря на возникающие сложности при проектировании. Сначала необходимо вычислить параметры сегментов. Для этих вычислений необходимо воспользоваться геодезическим калькулятором. Правильный расчёт позволит определиться с длиной брусков.
В первую очередь необходимо снять верхний слой грунта. Если на рабочей площадке находятся корни деревьев, их необходимо убрать. Образовавшуюся яму нужно выровнять. На выровненную поверхность стелится полиэтиленовая плёнка. Плёнка засыпается гравием с глиной и выравнивается. После выравнивания можно приступить к установке основания.

Для летней купольной теплицы вполне достаточно, чтобы основание было выше уровня земли на 30 см. Для выращивания растений круглый год в купольной теплице самая приемлемая высота возвышения основания от земли — 60 см. Конструкция из треугольных сегментов образует надёжный каркас. Треугольные сегменты устанавливаются под заданным углом в шахматной последовательности.

Теплица-купол в большинстве случаев собирается из деревянных брусьев, так как они легко устанавливаются и крепятся между собой. Сегменты треугольной формы необходимо соединить при помощи коннекторов. По периметру каркас должен иметь вспомогательные балки, благодаря которым усиливается конструкция сферической теплицы. После установки каркаса его необходимо обшить полиэтиленовой плёнкой, листами поликарбоната или стеклом. Лучше использовать поликарбонат, потому что купольная теплица из поликарбоната прослужит очень долго.

Фото

Теплицы купольные: фото-примеры.

Круглая теплица-купол.

Купольная теплица своими руками: чертеж.

своими руками чертежи круглой и купольной, расчеты поликарбоната, парник полусферой

Современные геокупола – красивые и максимально практичные сооружения

Купольный парник имеет форму полусферы. Это надежное сооружения, которое благодаря уникальной конструкции создает максимально удобные условия для роста растений. Соорудить теплицу можно своими руками, но для этого нужно провести точный расчет и сделать чертежи.

Особенности купола круглой теплицы

Главной особенностью купольной теплицы является способность поддерживать плюсовую температуру даже зимой. При этом можно не использовать дополнительные системы отопления. Уникальная конструкция купол позволяет нагретый днем воздух опускать в ночное время вниз и согревать культуры. Именно так воздушные массы циркулируют в теплице и равномерно прогревают все пространство.

Еще одна особенность конструкции парника заключается в высокой устойчивости теплицы. Полусфера с прочным основанием укрепляют парник.

Высокая прочность теплицы позволяет использовать ее в приморском и степном климате. Она выдержит серьезные ветровые и снеговые нагрузки. При этом можно сэкономить на обогреве.

Купольная теплица имеет такие достоинства:

1. Высокая прочность благодаря крепкому основанию;
2. Конструкция позволяет равномерно циркулировать теплому воздуху внутри, прогревая помещение;
3. Можно установить парник в сейсмоопасных районах;
4. Тратится меньшее количество материалов на постройку парника, так как боковые стены имеют меньшую поверхность.

К недостаткам купольной теплицы можно отнести невозможность посадить в парнике большое количество культур из-за пологих стен. Форма купол требует тщательной герметизации, так как образовывается много стыков. Также следует проводить специальные расчеты, чтобы правильно возвести парник.

Расчеты материалов для купольной теплицы

Для начала необходимо определиться с количеством и видами материалов. Первым делом следует выбрать материал для каркаса. Для этого подходит дерево или металл. Металлический каркас сложнее смонтировать, для этого необходимо специальные инструменты и умения. Деревянное основание проще сделать. Необходимо заранее заготовить обработанную древесину. Также купол можно сделать из стеклоарматуры. Соединить между собою брусья можно при помощи лепестковых коннекторов.

Покрывной материал для купольной теплицы:

• Пленка;
• Поликарбонат;
• Стекло.

Лучше всего использовать поликарбонат. Он прочный, легкий и гибкий. С ним просто работать. Заранее нужно приобрести крепительные элементы. Для крепления листов поликарбоната оптимально использовать саморезы с термошайбами.

Чтобы рассчитать площадь купола используют специальную формулу. На практике материалов потребуется меньше, но лучше взять с запасом. Формула выглядит следующим образом: S=2π*r2. При этом π равно 3,14. А r – это высота в полусферы.

Для быстрого расчета можно использовать онлайн калькуляторы. Достаточно просто ввести исходные данные.

При изготовлении деревянного каркаса следует правильно подготовить древесину. Нужно обработать ее антисептиками и сделать нужные срезы. Также следует максимально точно сделать все расчеты. Иначе получится много щелей, которые приведут к дефектам конструкции.

Создание чертежа для купольной теплицы

Для правильной постройки необходимо создать чертежи. Геокупол сложно смонтировать, поэтому нужно обязательно все рассчитать заранее. При неправильных чертежах можно попусту испортить все материалы впустую.

Для правильного возведения парника следует обратиться к специалисту за созданием чертежа. Он сможет учесть все особенности участка и материалов.

Для начала необходимо сделать расчет материалов. Для этого используют специальные формулы или онлайн калькуляторы. Формула создается на основе высоты полусферы и числа ПИ.

Оптимальные размеры для теплицы в виде купола:

• Высота парника – 2 м;
• Диаметр полусферы – 4 м;
• Для каркаса теплицы необходимые 35 равносторонних треугольников;
• Размер стороны треугольника – 123 см;
• Также можно взять 30 деталей, размером в 109 см.

Каркас можно купить готовый от производителя. Так установка конструкции своими руками будет упрощенной. Для вентиляции в теплице должны быть установлены окошка. Форточка может быть блочной, иметь зубчатый механизм или специальные рукояти.

Постройка купольной теплицы своими руками

Для начала следует выполнить подготовительные работы. Нужно правильно выбрать место и почву. Место должно быть хорошо освещенным, чтобы здания или высокие деревья не падали тенью на парник. Почву при необходимости следует выровнять. Верхний слой почвы нужно снять.

Последовательность сооружения купольной теплицы:

1. Нужно заготовить трубы из асбестоцемента длиной в 165 см. Достаточно 10 таких заготовок.
2. В земле следует вырыть ямы глубиной в 1 м. Для этого применяют бур.
3. В ямы нужно поместить трубы.
4. Дальше нужно приступить к созданию основания. Материал изготовления – деревянный брус. В сооружении основания необходимо опираться на чертеж.
5. Деревянные элементы нужно обработать антисептиками, чтобы древесина не поддалась гниению, действия насекомых или огня.
6. Для соединения брусков и для укрепления основания нужно заготовить «пяточки». Бруски предотвращают движению каркаса.
7. «Пяточки» с брусками следует вставить в закопанные трубы. На них следует монтировать каркас. Все стыки важно правильно герметизировать. Когда все это будет достигнуто, можно закапывать трубы с «пяточками».
8. С дерева следует создать элементы каркаса. По бокам брусков нужно сделать пропилы для коннекторов. Они прячут металлические детали внутри парника. Коннекторы можно купить в магазине или сделать самостоятельно.
9. Нужно не забывать обрабатывать деревянные элементы.
10. На основание нужно в стыках монтировать коннекторы. Для их закрепления используют металлические болты.
11. Дальше можно приступать к монтажу каркаса. Все работы следует выполнять максимально аккуратно и правильно. Нужно предусмотреть места для дверей и окон. Сначала конструкция может казаться совсем неустойчивой, но когда все элементы соединяться каркас будет достаточно прочным.
12. Цоколь нужно обшить досками и дополнительно утеплить.
13. Дальше следует сделать окна и двери и закрепить их на каркасе.
14. Финальные работы – обшивка теплицы поликарбонатом.

На этом установка парника готова. Дальнейшие работы будут связаны с внутренним обустройством теплицы. Нужно правильно сформировать грядки и расположить растения.

Грядки в теплице можно обустроить при помощи кирпича, дерева, камня или шифера.

Можно установить навесные грядки в купольном парнике из поликарбоната. Полки для такого размещения можно приобрести в специальных магазинах или изготовить самостоятельно. Для полива в теплице можно организовать капельную систему.

Сбор купольной теплицы (видео)

Круглая форма теплице имеет множество преимущества. Это теплая и надежная конструкция для растений. Но установка такой теплицы может иметь некоторые трудности. Иногда с работами сложно справиться самостоятельно, ведь нужно правильно рассчитать материалы и сделать чертежи.

Примеры купольной теплицы (фото)

чертежи и размеры, расчеты, фото, отзывы

Купольная теплица отличается необычной конструкцией. По мнению некоторых огородников, именно в ней получается хороший урожай овощей. Но при постройке теплицы своими руками нужно ознакомиться с особенностями конструкции, необходимыми материалами, а также с тем, как покрыть ее поликарбонатом.

Особенности конструкции круглой теплицы

Круглая сферическая теплица в последние годы становится все более популярной. Чаще всего она привлекает внимание своей необычной конструкцией. Для изготовления каркаса используют не только деревянные, но и металлические профили. Сам купол накрывают стеклом, пленкой или поликарбонатом.

Сферическая форма теплицы имеет широкое основание и обтекаемую форму, поэтому вода на поверхности не задерживается. Кроме того, геокупол можно собрать быстро даже одному человеку.

Как любое сооружение, такая конструкция имеет положительные и отрицательные стороны, с которыми нужно ознакомиться, чтобы решить, нужна купольная теплица-полусфера на участке или нет.

Преимущества

Сначала следует рассмотреть плюсы сооружения. Ведь купольная конструкция не только прочна. Главное, такими теплицами можно покрыть несколько тысяч квадратных метров почвы без дополнительных опор.

Итак, в чем плюсы:

1. Благодаря идеальной аэродинамике купольной конструкции не страшны сильные ветра, так как она обтекаемая.
2. Сферической теплице не страшны подземные толчки, поэтому ее рекомендуют для сейсмоопасных районов.
3. Привлекательный внешний вид тоже не отбросить. Ведь на самом деле конструкция смотрится уникально. Она чем-то напоминает пчелиные соты или космический летательный аппарат.
4. В полукруглой теплице из поликарбоната, созданной своими руками, если ее обустраивали по всем правилам, отлично держится тепло. Это позволяет начинать посадки рано.
5. Для сохранения тепла и поддержания влажности воздуха опытные огородники советуют установить металлическую бочку с водой. Она нагреется за день, а ночью вода отдаст тепло в помещение. Кроме того, именно теплой водой нужно поливать растения.
6. В теплицах с купольной конструкцией создается отличный микроклимат, поэтому рано весной и осенью не потребуется установка дополнительного обогрева.

Внимание! На сооружение полусферического купола уходит намного меньше материалов (а, значит, и финансов), чем на арочные конструкции, даже если они покрывают одинаковую площадь участка.

Недостатки

Несмотря на достоинства, у купольных теплиц имеются свои недостатки, о которых не нужно умалчивать.

Минусы конструкции:

1. Если появится желание установить полки внутри сферической формы, то это будет сделать сложно. Придется монтировать дополнительные стойки.
2. Каркас купольной теплицы собирают из большого количества треугольных элементов, а это чревато выходом тепла через стыки. Для сохранения нужного микроклимата придется заделывать все щели, а на это потребуется время и силы.
3. При изготовлении конструкции своими руками придется выполнять расчеты, если человек несилен в математике, сделать это сложно. Хотя в современных условиях можно воспользоваться геодезическими калькуляторами.
4. При изготовлении треугольных элементов тоже придется немало повозиться, чтобы конструкция смотрелась эстетично и вписалась в дизайн участка.
5. Изготавливая детали купольной теплицы, нужно быть предельно внимательными, чтобы они плотно стыковались. В противном случае не получится собрать купольную теплицу.

Важно! Выбирая параметры сооружения, нужно учитывать рост человека, которому в ней работать. Именно поэтому при расчете купольной теплицы ориентируются на диаметр не менее 4 метров.

Круглая теплица из поликарбоната своими руками

Можно купить готовую конструкцию в магазине. Если есть навыки работы с инструментами, все можно сделать самостоятельно. Но в любом случае лучше посмотреть видео о том, как правильно выполнить сборку купола.

Материалы и инструменты

Для монтажа купольной теплицы потребуются инструменты:

1. Лопата, чтобы подготовить площадку под основание.
2. Шуруповерт.
3. Деревянные бруски или металлические профили выбранной длины.
4. Саморезы.
5. Ножовка для распиливания листов поликарбоната.
6. Поликарбонат.
7. Коннекторы с разным количеством лепестков (от 4 до 6).

Расчет и чертежи

Размер купольной конструкции для выращивания овощей напрямую зависит от площади садового участка. Как правило, огородники ориентируются на 4 или 6 м в диаметре. Расчеты нужно производить с точностью до 1 мм и указать все параметры на чертеже.

Важно! Даже небольшая ошибка не позволит собрать теплицу-сферу.

Как вариант можно использовать схемы, приведенные ниже.

Чтобы получить точный чертеж, нужно обращать внимание на такие параметры:

• площадь основания;
• высоту теплицы;
• общую площадь сферического купола;
• длину и количество ребер;
• величину межреберных углов;
• необходимые элементы для соединения деталей полусферы.

Для выполнения расчетов вручную придется воспользоваться специальными формулами. Но это не каждому огороднику по плечу. Геодезический калькулятор после введения основных параметров точно рассчитает даже количество треугольных элементов. А это в свою очередь позволит определиться с количеством материалов.

Внимание! Если огородник не обладает умением составлять чертежи и создать на их основе проект купольной теплицы, то можно обратиться к специалистам.

Установка основания

Для установки теплицы потребуется ровная площадка. Если таковой нет, нужно выровнять ее с помощью лопаты. Сооружение устанавливают не на один год, и освещенность должна быть максимальной, поэтому следует учесть, что вокруг теплицы не должно быть насаждений деревьев и кустов. В дальнейшем тоже не нужно планировать размещение высокорослых растений.

По всему периметру основания для купольной теплицы снимают слой земли не менее 20 см, чтобы можно было сделать фундамент. Так как теплицу устанавливают не на один год, для основы заливают фундамент, который по форме будет являться многоугольником. Оптимальным считают основание, представляющее собой 10- или 12-угольник.

Сооружение каркаса

Получив данные геодезического калькулятора или специалистов-расчетчиков, сначала нарезают деревянные бруски или металлические профили. Они должны иметь одинаковую длину. Из них создают основные элементы купола в форме треугольников. При нарезке и сборке этих деталей круглой теплицы нужно быть предельно внимательными, иначе купол не собрать.

Детали треугольников покрывают специальными средствами, чтобы продлить их срок службы. Бруски из дерева пропитывают составом для предотвращения гниения, а металлические профили (с ними теплица-купол получается усиленной) обрабатывают антикоррозийным средством.

После того как нужное количество треугольных элементов будет готово, можно приступать к сборке каркаса. По всему периметру основания купольной теплицы закрепляются бруски, к которым крепят треугольники. Работу начинают снизу, постепенно передвигаясь вверх. Основу каркаса крепят между собой специальными металлическими скобами.

Важно! Острый угол треугольника должен строго смотреть вверх и быть перпендикулярным основанию теплицы.

После того как будет собран нижний ряд теплицы, к нему начинают надстраивать другие элементы. В результате появляются ромбы и шестигранники, а сама купольная конструкция приобретает сферическую форму. Сборку деталей ведут с помощью саморезов и коннекторов с 4 или 6 лепестками.

Обшивка конструкции

Для обшивки сферы в данном случае используют поликарбонат. Среди укрывных материалов он пользуется в последние годы популярностью. И это неспроста, так как поликарбонат:

• сохраняет тепло;
• долговечный материал;
• спасает растения от ультрафиолетовых лучей;
• отлично пропускает свет;
• при низких температурах зимой не теряет своих качеств;
• прост в эксплуатации;
• хорошо режется ножовкой.

При использовании поликарбоната в качестве укрывного материала нужно учитывать, что его размеры изменяются при перепадах температуры от -30 до +30 градусов. Он становится короче на 5 мм. Так что, раскраивая материал, нужно делать размеры заготовок из поликарбоната для купольной теплицы немного длиннее треугольной основы.

Крепят поликарбонат к раме с помощью саморезов в предварительно просверленные отверстия. Чтобы материал со временем не разрушался, торцы заделывают специальными профилями.

Двери и окна

Сделать купольную теплицу из поликарбоната своими руками вполне возможно. Во время сооружения сферического каркаса необходимо оставлять места (они должны быть отмечены на чертеже) для форточек и дверей.

Как правило, окна для проветривания устанавливают на втором ярусе треугольных элементов. Форточка будет иметь такую же форму или прямоугольную. Поликарбонат крепят также саморезами, а торцы обклеивают перфолентой.

Каждое окно крепят к основе каркаса с помощью трех небольших навесов для большей устойчивости. Установку выполняют со стремянки. Работать нужно осторожно, чтобы не уронить конструкцию. Каждую форточку по периметру проклеивают резиновым утеплителем, чтобы предотвратить энергопотери во время эксплуатации теплицы.

Двери делают прямоугольными. Некоторые огородники верхнюю часть изготавливают в форме треугольника. Чтобы открытые двери и окна в купольной теплице не парусили, к ним приделывают фиксаторы.

Внутреннее обустройство

Гряды внутри теплицы-геокупола, выполненной своими руками, как правило, устраивают вдоль стен по всему периметру. Место в центре тоже не должно пустовать. Если на нем не предполагают выращивание овощей, то там можно установить емкость для воды, чтобы она успевала согреваться до следующего полива.

Купольную теплицу можно эксплуатировать в течение всего года и даже зимой, если в доме имеется автономное отопление. Для этого устанавливают по периметру трубы, которые подсоединяют к системе, а сверху насыпают плодородную почву. Горячая вода, проходя по трубам, согревает почву и воздух, поэтому растения будут чувствовать себя комфортно.

Кроме труб, в отапливаемой теплице зимой устанавливают электрический вентилятор для нагревания воздуха.

Примеры купольных теплиц

Существуют разные варианты сферических теплиц. Несколько примеров приведены ниже. В каждом из вариантов используют разные материалы для обустройства основы, каркаса. Кроме того, для покрытия каркаса можно взять стекло, поликарбонат или пленку. Элементы каркаса не всегда треугольные, что тоже можно увидеть на фото.

Заключение

Купольная теплица пока редкость на огородах россиян. Отношение к этому сооружению тоже неоднозначное. Одни огородники отмечают только положительные свойства теплицы для выращивания овощей. В других отзывах отношение негативное. Как бы то ни было, каждый человек решает сам, какую теплицу установить на своем участке.

Отзывы

Викулов Степан Максимович, 39 лет, г. Москва

Супруга увидела в интернете необычный вариант теплицы и убедила меня сделать ее самостоятельно. В течение зимы делал расчеты, создавал чертеж. Затем приступил к изготовлению элементов в форме треугольников. Потрудиться пришлось на славу. Весной собрал теплицу на участке. Посмотрим, как в ней будут чувствовать себя овощи.

Сергеев Владимир Павлович, 55 лет, г. Хабаровск

Не понимаю, что за ажиотаж подняли по поводу купольных теплиц. Я считаю, что это чистый пиар. Только представьте, сколько времени уйдет на создание элементов, а потом на сборку конструкции. Кроме того, у такого сооружения ничтожно мала посадочная площадь, так как близко к стенам невозможно высадить высокие растения. Насчет прочности тоже сомневаюсь, несмотря на обтекаемость, наши ветра могут ее повредить. Хотя все зависит от вкуса.

Программное обеспечение калькулятора геодезических куполов 2V в футах и ​​дюймах для расчета длин стоек

Программное обеспечение калькулятора геодезических куполов 2V в футах и ​​дюймах для расчета длин стоек — планы геодезических куполов

Комплекты геодезических куполов, которые легко построить!

Калькулятор геодезических куполов 2V

Комплекты геодезических куполов, которые легко построить!

Калькулятор геодезических куполов 2V

Как пользоваться
Калькулятор

Как пользоваться калькулятором купола

1.Выберите размер концентратора:

Выберите «Без ступиц» , чтобы получить истинную длину «хорды» для каждой стойки, которая представляет собой полное расстояние для стойки между каждой вершиной геодезического купола.

Для большинства методов строительства купола вы будете использовать выбор «Без ступиц».

В нашем дизайне концентратора Zip Tie Domes вершина геодезического купола расположена в середине нашего «Центрального кольца».

При использовании наших концентраторов ширина центрального кольца должна быть добавлена ​​к длине стойки, чтобы получить истинные размеры геодезического купола.
Выберите стандартные 4-дюймовые ступицы для расчета куполов с нашими 4-дюймовыми стандартными ступицами или ступицами с двойным покрытием, которые имеют центральное кольцо 2,375 дюйма. Эти ступицы используются с 1-дюймовой трубкой из ПВХ для распорок.

Выберите ступицы Super 6 дюймов для расчета куполов с нашими новыми ступицами Super Hub 6 дюймов с центральным кольцом 3,5 дюйма. Эти ступицы используются с трубой из ПВХ 1,5 дюйма для распорок.

Выберите Mega 8 «Hubs для расчета куполов с нашими предлагаемыми 8″ Mega Hubs, которые будут иметь 4.Центральное кольцо 5 дюймов. Эти ступицы будут использоваться с 2-дюймовыми трубами из ПВХ для подкосов.

2. Футы или метры

Нажмите кнопку «Метры», если вы используете метрические измерения.

3. Ввод данных:

Введите число с десятичной дробью или без нее в любое числовых полей слева. (Например, введите «5» или «3,3333»)

Нажмите кнопку «Рассчитать». Все остальные числа будут рассчитаны автоматически.
Синие распорки — всегда самые длинные распорки . Если вам известна самая длинная длина стойки, введите данные для самой длинной стойки в поле Blue Strut.

Чтобы построить прочный купол, самая длинная стойка не должна быть больше 6 футов в длину.

Расчет затрат и схема использования материалов

По умолчанию «Длина трубы» для резки ваших распорок установлена ​​на 10 футов. Вы можете изменить это значение на 20 футов или любую длину трубы, которую вы должны отрезать для своих стоек.
Вы также можете обновить сумму «Стоимость трубы» и щелкнуть поле «Рассчитать», и в нижней части этого раздела будет рассчитана сумма «Общая стоимость материалов».

Если вы режете 4-футовые распорки, подумайте об использовании 20-футовой трубы, так как будет меньше отходов по сравнению с отрезанием 4-футовой трубы из 10-футовой трубы.

×

2-частотный калькулятор геодезических куполов

2v Икосаэдр

Введите число в Одно поле , затем нажмите кнопку «Рассчитать».

Длина 35 синих стоек «А»

Длина 30 красных распорок «B»

Площадь этажа купола (квадрат)

Количество синих 6-ходовых концентраторов

Количество застежек-молний для создания купола

Количество застежек-молний для крепления внутренней ступицы с двойным покрытием (3 на ступицу)

Количество стяжек-молний для фиксации внешней ступицы с двойным покрытием (3 на ступицу)

Абсолютные минимальные квадратные размеры перекрытия для плотно установленной крышки купола

Минимальные квадратные размеры покрытия для крышки купола, прикрепленной к ступицам с помощью стяжек-молний с минимальным перекрытием в нижней части купола

Максимальные размеры квадратного покрытия для крышки купола, прикрепленной к ступицам с помощью стяжек-молний с достаточным перекрытием в нижней части купола

Площадь купола (квадрат)

Общая длина всех стоек, сложенных вместе ()

Расчет затрат и схема использования материалов

Синяя стойка «A» Введено единиц:

Количество труб, необходимых для создания (35) синих стоек «A»:

Количество синих стоек «А», изготовленных из каждой неразрезанной трубы:

Отходы для первых 0 труб после резки 0 распорок каждая:

Количество синих стоек «А», созданных из первых 0 труб:

Количество синих стоек «А», созданных из последней трубы:

Отходы на последней трубе после резки 0 Стойка (и):

Всего потерь при создании 35 синих стоек «А»:

Красная стойка «B» Введено единиц:

Количество труб, необходимых для создания (30) красных стоек «B»:

Количество красных распорок «B», изготовленных из каждой неразрезанной трубы:

Отходы для первых 0 труб после резки 0 распорок каждая:

Количество красных стоек «B», созданных из первых 0 труб:

Количество красных подкосов «В», созданных из последней трубы:

Отходы на последней трубе после резки 0 Стойка (и):

Всего потерь при создании 30 красных стоек «B»:

ОБЩАЯ СТОИМОСТЬ МАТЕРИАЛОВ:

Всего отходов для всех стоек:

Количество необрезанных труб / необходимых материалов:

Общая стоимость материалов — 4 доллара США.50 каждый:

Строительная схема геодезического купола 2V

Двухчастотная тесселяционная диаграмма геодезического купола

Коэффициент аккорда синего «A»: .61803

Красный коэффициент хорды «B»: .54653

Для геодезического купола 2V потребуются панели / покрытия для:

10 A-A-A равносторонних треугольников

30 Равнобедренных треугольников B-A-B

———————————————

10 равносторонних треугольников A-A-A

Треугольник A-A-A
Основание = «A»

30 Равнобедренных треугольников B-A-B

B-A-B Треугольник
Основание = «A»

B-A-B Треугольник
Основание = «B»

2 Калькулятор частотных геодезических куполов, созданный PERL в среду, 14 июля 2021 г.
Javascript на базе Notepad ++ .

Разработка программного обеспечения: johnhurt.com.

Адаптивный мобильный дизайн

На этом сайте используется

Фонд ЗУРБ

Самый продвинутый в мире адаптивный интерфейсный фреймворк.

http://foundation.zurb.com/

Alba gu bráth — Шотландия до суда

To A Louse

«О, немного Power the giftie gie us

Увидеть наши глаза такими, какими нас видят другие!

Это wad frae monie — это грубая ошибка, освободившая нас,

Глупая идея.
Что веет в одежде и походке, оставив нас,

И преданность! »

Роберт Бернс — 1786 г.

Геодезические купольные палатки на продажу и в аренду в США

Купольные палатки на продажу и в аренду были созданы, чтобы предоставить как профессионалам, так и частным клиентам всю необходимую им информацию, включая информацию о ценах на весь наш ассортимент из комплектов геодезических куполов Polidomes as а также большинство доступных функций и услуг.Мы даже можем оценить стоимость персонализированного брендинга или аренды кемпингов для глэмпинговых куполов . Мы продолжим развивать нашу систему ценовых предложений, чтобы включать дополнительное оборудование и услуги. Приглашаем вас посетить наш сайт для получения дополнительной информации, а также приобрести или арендовать геодезический купол Polidomes . Мы постоянно работаем над улучшением нашей системы онлайн-котировок; однако, если у вас возникнут какие-либо сомнения или дополнительные вопросы, не стесняйтесь обращаться в наш отдел обслуживания клиентов, и мы свяжемся с вами в течение 24 часов.

подробнее

Многие геодезические купольные конструкции, доступные для покупки в Интернете, низкого качества или подходят только для частного использования. Наш опыт подсказывает нам, что профессионалам требуется более высокий уровень качества и обслуживания.
Вот почему мы создали интернет-магазин geodesic-tents.com, чтобы предоставить как частным клиентам, так и профессионалам купола непревзойденного качества. Это, вместе с трехлетней гарантией, гарантирует, что каждый клиент получит высококачественный и доступный комплект геодезической купольной палатки.
Polidomes — один из ведущих мировых производителей геодезических купольных палаток. С 2010 года мы использовали наш обширный опыт и знания для запуска geodesic-tents.com. Мы гордимся тем, что являемся первым производителем в мире, который предлагает онлайн-калькулятор цен как для продажи, так и для аренды геодезических куполов.

Наши продукты идеально подходят как для личного использования, например, теплицы , , купольные палатки , или даже жилые помещения, так и для профессионального использования предприятиями, желающими продемонстрировать свои продукты и услуги уникальным и запоминающимся образом.Независимо от клиента и бюджета, мы предлагаем продукцию такого же непревзойденного качества и дизайна. К каждому клиенту относятся с высочайшим профессионализмом и уважением. Самое главное, что вся наша продукция соответствует самым строгим стандартам ЕС по качеству, безопасности и ветроустойчивости.
Это только начало — появляется все больше и больше дополнительных функций и услуг. Скоро мы предложим бесплатную доставку в определенные места.

При таком большом количестве геодезических купольных палаток, доступных в Интернете, трудно быть уверенным, что вы принимаете правильное решение.Выберите Polidomes для покупки или аренды, и мы заверяем вас, что вы вернетесь к нам, если вам понадобится все необходимое для проведения мероприятий. С фирменными, всплывающими, рекламными и другими индивидуализированными многоцелевыми структурами, доступными для использования на свадьбах, курортах в глэмпинге, всплывающих мероприятиях или даже в качестве теплиц, вы найдете все, что вам нужно от Polidomes на сайте geodesic-tents.com . Непревзойденное качество дизайна и строительства, а также наша трехлетняя гарантия и услуги индивидуального брендинга делают нашу продукцию очевидным выбором.Свяжитесь с нами сегодня!

Как построить теплицу GeoDome

Обновление: Здесь мы расскажем, как построить теплицу GeoDome. Это наш опыт строительства для всех, кто хочет построить геодезический купол. Посмотрите также , как построить теплицу с геодезическим куполом версии 2 .

Почему GeoDome / теплица с геодезическим куполом

Когда дело доходит до садоводства в холодном климате, теплица просто необходима. Потому что теплица продлевает вегетационный период и дает растениям намного больше тепла.С теплицей мы можем собирать здесь спелые помидоры и выращивать растения, без которых мы не смогли бы вырастить. Теплица также может стать отличным местом для отдыха в прохладные весенние дни и летние ночи.

Когда мы начали подумывать о постройке одного из них, наши ожидания были очень высокими. В северном саду нам приходится иметь дело с морозом, сильным ветром и градом, а также с большим количеством снега зимой. В наши дни весной и осенью не так много прямых солнечных лучей, поэтому нам нужно ловить каждый солнечный луч, который мы можем.К тому же мы живем в городе, и оранжерея в нашем маленьком заднем дворе должна быть как-то броской. В ходе нашего исследования мы наткнулись на теплицу GeoDome:

• Уникальная легкая конструкция
• Устойчив на ветру и под снегом
• Оптимальное поглощение света
• Имеет самый растущий земельный участок
• Уникальное место отдыха
• Приманка для глаз

Теплица GeoDome оказалась именно тем, что мы искали.Поскольку фундамента нет, а эта конструкция может быть переносной или временной, нам не требовались разрешения, и мы могли бы взять ее с собой, если бы мы переехали. Так что все хорошо! Но… Как построить теплицу GeoDome?

Какие материалы использовать? Какой план пройти? Какие инструменты нужны? Как делать стрижку? Как собрать GeoDome? Каким методом накрыть GeoDome?

Мы просмотрели десятки практических инструкций и даже купили дорогую электронную книгу (с очень небольшой стоимостью).Но все вместе это помогло нам построить GeoDome, который мы любим и любим.

Материалы, необходимые для строительства теплицы GeoDome

-Дерево. Мы использовали необработанный пиломатериал из ели и перед сборкой протравили его. Вы также можете использовать более прочную пихту Дугласа.
— Винты , фунт около
— Покрытие. Мы использовали тепличный пластик, который нам дали из коммерческой теплицы. Пластик из коммерческой теплицы можно легко повторно использовать на куполе, так как на него не так много давления, и он может прослужить еще 3-5 лет.Вы также можете покрыть купол тепличной пленкой , термоусадочной пленкой или панелями из поликарбоната .
— Автоматические открыватели окон и петли для дверей и окон.

Проекты теплиц GeoDome

Acidome — один из лучших калькуляторов GeoDome, который мы смогли найти в Интернете. Выберите свой язык вверху страницы. Геодезическая частота для купола может быть 2В, 3В, 4В. Купол меньшего размера может иметь более низкую частоту; для нашего 18-дюймового купола мы выбрали частоту 3 В.Все, что больше 18 футов, должно быть 4 В. Также имейте в виду, что какой бы ни была ширина купола, он будет вдвое меньше по высоте. Например, наш 18-футовый купол имеет высоту 9 футов плюс 1 футовая стена пони.

Проблема с куполом 3V заключается в том, что красные распорки в нижней части купола, как показано выше, на 3,6% длиннее, чем все другие красные распорки. Большинство планов в Интернете не делают эту небольшую корректировку и заканчиваются неровным дном. Конечно, можно выровнять фундамент, но гораздо проще отрегулировать длину 10 красных распорок внизу, всегда между пятиугольниками.

Почему мы выбрали 3 В, хотя это более сложная версия? У нас было место для 18-футового купола. Чтобы иметь такой размер в 2В, треугольники были бы слишком большими, а для 4В — слишком маленькими. Если вы хотите избежать проблемы выравнивания в куполе 3 В и иметь место, выберите больший размер при частоте 4 В!

Когда у нас был план, мы распечатали его в цвете, чтобы он был полезен на сайте вакансий.

Инструменты, необходимые для строительства теплицы GeoDome

— измерительная лента
— квадрат
— карандаш
— уровень
— универсальный нож
— защитные очки
— средства защиты слуха
— сверло
— скос с двумя скосами пила или радиальная пила

Обрезка распорок

Сначала мы распилили доски шириной 2 × 6 до 2 дюймов.Ваш лесной магазин может сделать это за вас. Для резки стыков предпочтительнее использовать пилу с радиальным рычагом, поскольку она может делать очень точные пропилы. Мы использовали торцовочную пилу с двойным скосом, и она тоже хорошо поработала — точность является ключевым фактором при выполнении таких угловых пропилов. И поскольку для нас важна точность, мы выбрали метрическую систему. Вот ссылка на размер купола: Acidome.ru

Как пользоваться калькулятором Acidome.ru?

1. Алфавитный указатель стоек
2. Количество стоек данного типа
3. Числовое обозначение размера вершины, в которую упирается это ребро этим концом
4. Величина плоского угла к плоскости внешнего края
5. Значение двугранного угла между внешней плоскостью кромки и плоскостью реза

Вот изображение конца стойки в 3D.

Готовые стойки готовы к сборке.

Сборка теплицы GeoDome

Сначала мы построили стену из пони высотой 1 фут (0,30 м). Со стеной из пони вы получите некоторую высоту, особенно для небольшого купола, это может быть очень важно. Некоторые пользователи делают стену из пони высотой до 3 футов (0,91 м).

Теперь приступили к сборке купола. Это немного похоже на масштабную игру в Lego по плану. Все стойки соединяются с помощью косого соединения и удерживаются на месте винтами, как показано на рисунке ниже.Мы рекомендуем предварительно просверлить все отверстия, чтобы древесина не раскололась.

Верх купола мы собрали отдельно и установили как одно целое. Это было немного тяжеловато и сложно.

Покрытие теплицы GeoDome

Накрыть купол может быть непросто из-за его формы. Лучше всего разрезать пластик на 3 грани подряд. Acidome также точно рассчитывает размер граней, что особенно важно для более ценных покрытий.С нашей переработанной пластиковой крышкой мы просто положили распорки на пластик и сделали примерно 2-3 грани. Любые нахлесты подрезаем канцелярским ножом.

Сначала мы прикрепили пластик к распоркам, а затем использовали планки толщиной 1 см, чтобы удерживать его на месте, что также еще больше подчеркнуло структуру GeoDome. Нам это нравится :). Вы также можете увидеть на картинке, насколько прочная конструкция! Узнайте больше о , покрывающем GeoDome Greenhouse, здесь.

Дверь и окна для теплицы GeoDome

Мы встроили дверь прямо в пятиугольник, как вы видите на картинке, у нее есть две вертикальные распорки в качестве дверных косяков.Нам это очень нравится. Он не нарушает форму купола, что идеально подходит зимой, когда весь снег просто соскальзывает с купола. Это также позволяет нам получить доступ к куполу, даже если снег все еще лежит на земле, а летом дает нам дополнительное отверстие внизу, даже если нам приходится закрывать дверь из-за суровой погоды, что тоже является бонусом.

В нашем куполе есть два окна, оба с автоматическим открывателем окон для теплиц . Однако, если не использовать систему охлаждения , двух окон недостаточно.Мы построили дверь и окна из тех же подкосов, что и конструкция, и покрыли их пластиком.

Этот способ строительства теплицы GeoDome основан на нашем личном опыте. Мы очень рады, что можем вдохновить так много читателей построить собственный геодезический купол.

Не забудьте подписаться на Northern Homestead и подписаться на нас в Instagram , Facebook или Pinterest , чтобы быть в курсе последних обновлений.

Подробнее о теплице GeoDome:

Диаметр 7 метров 3V 5/9 Тип Крушке — качество лазерной резки skivvie

Мы быстро поняли, что, несмотря на наличие места для этой сферы, у нас не будет места для ее крепления, что было бы определенным требованием для стабильность и не допускать скатывания во двор наших соседей.Итак … вернемся к куполу, убери сферу.

Я хотел построить площадку, которая позволила бы нам видеть дома наших соседей и долину SLC в течение многих лет, но стоимость и разрешения сокращаются каждый раз, когда я думаю об этом. Так что это желание в сочетании с ограничением купола вместо сферы напомнило нам еще один удивительный купол Burning Man … Sextant Camp Vünderbar с Вороньим гнездом и Zipline, построенный Торри Смитом и его командой. (Вы можете узнать больше об их сборке в этой теме на ePlaya.)

Теперь поговорим. Поэтому я начал копаться во всех исследованиях геодезических куполов, которые я проводил на протяжении многих лет, чтобы решить, какой тип и размер, и отсортировать спецификации того, что мы можем разместить.

Я хотел, чтобы он был как можно более высоким, чтобы уместиться в нашем пространстве размером примерно 25 на 25 футов. Он должен был быть достаточно прочным, чтобы подвешивать воздушное оборудование, лазать по всему периметру и поддерживать палубу сверху. Он должен был быть разобранным и достаточно легким для транспортировки, если мы когда-нибудь захотим привезти его на пляж.Он также должен был уместиться в нашем бюджете на два билета на Burning Man и проездной на машину, который в этом году составлял около 1200 долларов после уплаты сборов и налогов.

Все это сузило меня до геодезического купола 3V, сделанного из стального канала. 3V ссылается на «частоту» купола, а 3V — своего рода золотая середина для этого типа сборки.

ПРИМЕЧАНИЕ ПО ЧАСТОТЕ: Большинство куполов основано на икосаэдрах, которые представляют собой 20-сторонние Платоновы тела, состоящие из равносторонних треугольников, что означает, что все его стороны имеют одинаковую длину.Это частота 1 В. Если вы разделите каждую сторону на две части, это будет 2V, и теперь у него две стороны разной длины. 3V, разделите равносторонние треугольники на 3, и теперь у вас есть структура с 3 разными длинами сторон. Чем выше частота, тем ближе вы подходите к сфере, тем больше у вас длин сторон и тем сложнее. Ознакомьтесь с описанием Zip Tie Dome, чтобы получить более подробную информацию и иллюстрации того, что такое частота!

Проблема с 3-вольтовыми куполами (и со всеми куполами с нечетной частотой) заключается в том, что у них нет плоского основания.Даже частотные сферы (2 В, 4 В и т. Д.) Могут быть разделены на экваторе и быть плоскими, создавая идеальное основание купола. Поэтому я подумал о том, чтобы перейти на 4-вольтовый купол, но увеличение стоимости и сложности того не стоило (вы переходите со 165 стоек на 250 стоек). На помощь приходит купол 3V 5/9 типа Kruschke , который представляет собой особую производную, которая позволяет вам брать купола нечетной частоты и добавлять одну длину стойки, чтобы сделать усечение, которое немного больше половины сферы (или меньше половины, если хотите) с плоским основанием… так вот с чем я пошел.Калькулятор Крушке с плоским основанием Domerama 3V 5/9 был единственным, который я смог найти, который обеспечивал расчеты, необходимые для создания плоского основания, поэтому мы использовали его для расчета наших измерений. Настоятельно рекомендую все калькуляторы и изучить весь сайт Domerama… много полезной информации.

Учитывая наше пространство, мы подумали, что можем установить 7-метровый (23-метровый фут) купол высотой 4,2 метра (13-8 дюймов). Я поставил лестницу, попросил Сару провести рулетку, поднялся наверх и посмотрел на нее 4.2 метра и виден был дом соседа. Perfecto.

Amazon.com: Комплект геодезического купола концентраторов: сад и открытый

Ca avait l’air d’une bonne idée. Mais non. La qualité du matériel fourni est bonne, c’est plutôt la concept des articulations qui est mauvaise. Проблема состоит в том, что комплект состоит из 95% частей. C’est payer cher pour un truc aussi mal foutu.

La Not Exposique qu’il ne faut pas verrouiller les articulations avant de déplacer la structure pour ne pas abîmer les têtes et les artications: soit, mais dès qu’on bouge la structure, tout s’effondre car le dôme se replie sur lui мем.

En verrouillant, ce n’est d’ailleurs pas mieux: ça s’effondre aussi dès qu’on bouge la structure à un endroit.

Finalement, en verrouillant les articulations et en s’y mettant à quatre nous avons réussi tant bien que mal à placer le dôme au dessus de notre piscine hors sol, avec l’idée de soulever les pieds de 50 см. НЕВОЗМОЖНО, dès qu’on soulève un côté tout se replie au milieu. Et dès qu’on soulève un pied, les autres se ratatinent. Même en verrouillant les articulations fixées aux pieds.

Проблем, с’est que l’ensemble vis-rondelle qui est sensé verrouiller les articulations et les têtes des tiges n’est pas du tout Dempêcher les têtes de bouger. L’ensemble est mou et ne demande qu’à se replier sur lui même come une araignée qui reçoit un coup d’insecticide.

Pour limiter le poids et corrective le déplacement, suivant les consils de la notice, j’ai pris des tasseaux de pin de 23×23: ERREUR prenez du bois dur, c’est plus cher mais ça évitera que quatre ou cinq tiges cassent des que la structure bouge un peu.Проблема: ce sera encore plus lourd, et bien entendu la structure sera encore plus deceptible de se replier au moindre mouvement.

Au final je группа l’addition BEAUCOUP trop salée pour quelque выбрала d’aussi peu solide. Ce sera sureement plus stable une fois maintenu par la bâche … mais ce sera la saison prochaine, là j’ai Assez perdu de temps et de терпение.

Pour l’instant je l’ai rangé, j’ai Assez perdu de temps avec ce gadget hors de prix manifestment mal conçu.

Pour le surélever sans que tout s’effondre, je pense qu’avec suffisamment de cales ou des crics on doit pouvoir soulever les barres du pourtour inférieur progressment jusqu’à la bonne hauteur, fixer les pieds et les sceller dans le sol.

Si vous voulez quand même investir dans ce kit, mon seul consil est celui-ci: montez le sur place.

Mais à mon avis on doit pouvoir faire mieux pour beaucoup moins cher sans grande Hardé.

Что случилось с геодезическими куполами?

r3v на Flickr

Большинство американцев, знакомых с курортами Disney World Resorts во Флориде, знают космический корабль «Земля».Это гигантский серебряный мяч для гольфа, поднятый возле главного входа в Эпкот. Внутри вас ждет несколько пугающая поездка по истории человечества, пугающая, возможно, потому, что вы привязаны и вынуждены смотреть банальный урок истории в темноте. Аристотель, Микеланджело, Гутенберг и другие известные люди проводят свои загробные жизни не на небесах, расслабляясь, а вместо этого работая в маленьких кабинках внутри этого не по годам развитого мяча для гольфа большего размера.

Люди могут не знать, что космический корабль «Земля» представляет собой геодезическую структуру.Он был построен, когда эти круглые треугольные здания казались повсюду, постоянным элементом ландшафта. С тех пор геодезические купола, похоже, исчезли с ландшафта США. В этом месяце мы узнаем, что такое геодезические купола, куда они делись, и обсудим связанные с этим вопросы. Как и в случае с другими статьями Off Beat, я буду использовать свои супер-суперские навыки онлайн-исследования, чтобы попытаться ответить на эти вопросы. Будут объездные пути. И не может быть полных ответов.

Для начала вот несколько вопросов о геодезических куполах, на которые я хотел бы ответить:

• Космический корабль Земля — ​​это геодезический купол?
• Что такое геодезические купола? Откуда они пришли?
• Насколько сложно построить геодезический купол?
• Есть ли геодезические палатки для кемпинга?
• Есть ли математика, связанная с геодезическими куполами?

Мой надежный браузер Firefox запущен.Давай приступим к работе.

Космический корабль Земля — ​​это геодезический купол?

Может быть, а может и нет. Бакминистер Фуллер, человек, который провел математические вычисления и изобрел эти купола, был задействован. Внешняя поверхность космического корабля Земля представляет собой серию треугольников. Но на некоторых веб-сайтах проводится различие между куполом и сферой. Официальная запись в Википедии о геодезических куполах гласит, что космический корабль Земля — ​​это сфера. Неофициальные, возможно, более небрежные источники, такие как TripAdvisor.com, называют это куполом. Скажем, космический корабль Земля, по крайней мере, представляет собой своего рода геодезический купол, но в форме сферы.

Этот гигантский серебряный мяч для гольфа был открыт 1 октября 1982 года, и на его изготовление ушло 26 месяцев и 40 800 часов. Судя по всему, это две сферы, в основном целая верхняя сфера и вторая сфера, подвешенная внизу. Между панелями обшивки и каркасом есть пространство для обслуживания. Дождь собирается с помощью труб на треугольных панелях и направляется в расположенную поблизости лагуну World Showcase.

А вы знаете, что означает Epcot? Сообщество экспериментальных прототипов завтрашнего дня. Вы узнаете что-то каждый день.

Что такое геодезические купола? Откуда они пришли?

У меня болит голова. Я провел последние двадцать минут или около того, читая математику за геодезическими куполами. Ссылки внизу этой статьи для тех, кто достаточно любопытен или смел. В общих чертах, геодезический купол — это конструкция с треугольными панелями, организованными для распределения веса конструкции по всем панелям. В традиционных деревянных каркасных домах вес крыши распределяется на стены и поперечные балки, соединяющие стены.Геодезические конструкции в теории более прочные. Форма треугольников, используемых в геодезических зданиях, определяется математически. Основная форма — икосаэдр. Хорошо не буду. Но, как вы увидите, в реальной жизни панели геодезических куполов обычно представляют собой треугольники и пентаграмму, гораздо более простые геометрические формы.

Первой геодезической структурой был домашний планетарий, построенный в 1926 году Вальтером Бауэрсфельдом и установленный в Йене, Германия, на крыше завода Carl Zeiss. Бауэрсфельд запатентовал свою идею.Вскоре после Второй мировой войны, в 1948 и 1949 годах, американцы Бакминистер «Баки» Фуллер и художник Кен Снельсон работали над проектами по распределению веса здания по всей конструкции. Фуллеру приписывают создание купола Бауэрсфельда и разработку математики, необходимой для упрощения проектирования и строительства зданий. Первый прототип купола Фуллера был построен в 1945 году в Беннингтон-колледже, а первая полная сфера «непрерывное растяжение — прерывистое сжатие» была построена в 1959 году с помощью студентов архитектурной школы Университета Орегона.Это привело к более широкому использованию геодезических куполов, например, на Всемирной выставке 1964 года в Нью-Йорке. Это здание все еще стоит, теперь оно используется как вольер для зоопарка Квинс.

Дважды выскакивал из Гарварда, один раз за слишком громкие вечеринки с труппой водевиля и один раз за то, что он недостаточно серьезен, Баки Фуллер был классическим нонконформистом. В перерывах между учебой в Гарварде он работал в Канаде разнорабочим на мясокомбинате и слесарем на текстильной фабрике. Во время Первой мировой войны Фуллер служил радистом, издателем и командиром аварийно-спасательного катера.В последней роли Фуллер разработал лебедку, чтобы вытаскивать сбитые самолеты из воды достаточно быстро, чтобы спасти пилотов живыми.

Сообщается, что интерес Фуллера к жилым домам связан с смертью его четырехлетней дочери в 1922 году от осложнений полиомиелита и спинномозговой менингита. Он задавался вопросом, не стал ли причиной ее смерти влажный и продуваемый сквозняком дом, в котором они жили. Это привело к тому, что вместе со своим тестем он основал компанию, строящую легкие, устойчивые к атмосферным воздействиям и огнестойкие дома. Дома строились из легко режущихся кирпичей с большими отверстиями для бетона.Бизнес потерпел неудачу в 1927 году. Год спустя Фуллер переехал из Чикаго в Нью-Йорк и Гринвич-Виллидж, где он стал участвовать в проектах со скульптором Исаму Ногучи. Самым большим проектом, над которым они работали, был трехколесный автомобиль Dymaxion, который сегодня выглядит как ранний автобус VW. В лобовом стекле также используются треугольные панели из стекла с закругленной лицевой панелью.

Wikipedia Commons

Автомобиль Dymaxion

Фуллер также спроектировал и построил дом Dymaxion в 1929 году и модернизировал его в 1949 году.Как и в случае с его компанией в 1920-х годах, его целью было создание здорового доступного жилья. Эти дома должны были быть построены на фабриках и предусматривали переработку дождя в цистерны и туалеты, где отходы можно было легко компостировать. Сегодня дома Dymaxion выглядят как сверкающие прицепы Airstream в форме пули, которые, в свою очередь, превратились в деревянные мобильные дома, построенные в основном на заводах и доставленные на место.

Также интересно, что слово Dymaxion было придумано отделом маркетинга универмага, где был выставлен образец дома.Торговая марка была передана Фуллеру. Этот термин представлял собой смесь динамического, максимального и ионного. Он использовал этот термин для многих своих проектов. И этот термин стал синонимом идеи делать больше с меньшими затратами.

Фуллер считал, что его работа с геодезическими куполами приведет к устойчивому будущему, в котором люди будут жить за счет возобновляемых источников энергии и эффективных сооружений. Сегодня его купола все чаще используются в радиолокационных центрах и в загородных домах. Однако движение крошечных домов привело к возобновлению интереса к геодезическим куполам, потому что их легче построить, они невысоки и предлагают больше внутреннего вертикального пространства.

Изучая движение крошечных домиков, которое я часто слежу в Интернете, я наткнулся на удивительную фотографию людей, строящих дома с соломенными стенами. Напомнил мне трех поросят. (помните? Будут обходные пути.) Еще лучше, вы должны использовать средство для удаления сорняков на соломенных стенках, прежде чем связывать тюки проволочной сеткой.

Tiny House Blog

Окно пиления в стене соломенного тюка (вентилятор для заметок)

Работа с тюками сена должна быть горячей и пыльной, с множеством порезов на руках и обнаженной кожей.

Насколько сложно построить геодезический купол?

Наверное, быстрее, чем дом из тюков соломы. Количество деталей, необходимых для построения геодезического купола, может быть большим со всеми соединителями и краями. Строительство купола происходит быстрее, чем строительство на месте. Но есть способы ускорить процесс. А есть домашние конструкции, не требующие подкосов. Панели соединяются край к краю и соединяются по углам треугольников.

Есть ли геодезические палатки для кемпинга?

Я подумал, потому что, купив дешевую палатку для кемпинга несколько лет назад, в палатках теперь используются гибкие опоры для растяжения.Это уменьшает количество твердых опор и ударов кольев по земле. Опоры растяжения концептуально аналогичны конструкциям, используемым в геодезических куполах, поскольку вес распределяется по длине опоры. Геодезические палатки распределяют вес по своей каркасной конструкции вместо длинных изгибаемых опор растяжения.

Однако геодезические палатки оказываются настолько прочными, что становятся негибкими при сильном ветре и, следовательно, могут сломать столбы или улететь. Вы должны использовать колышки, чтобы надежно прикрепить палатку к земле.Оказалось, что в North Face есть палатка на 8 человек, вес которой составляет 51 фунт, чтобы добраться до глубинки, за 5000 долларов США. Heimplanet продает надувные геодезические палатки на троих с толстыми опорными рамами за более разумные 549 евро. Белые рамки выглядят прямо из игрового портала. Их надувная палатка называется The Cave.

Похоже, что проблемы с палаточным лагерем остаются теми же: чем выше палатка, геодезическая или нет, тем больше поверхность подвержена ветру и тем выше вероятность падения палатки.

Есть ли математика, связанная с геодезическими куполами?

Бу да! Я перестала мерзнуть, прочитав это предложение в одном из многих онлайн-калькуляторов геодезических куполов:

Длина трубы для треугольников, составляющих геодезический купол, не одинакова. Существуют тригонометрические уравнения, используемые для вычисления разной длины , но, чтобы упростить задачу, мы включили все это в простой калькулятор на этой странице.

Не могу вспомнить, изучал ли я тригонометрию в средней школе или, возможно, в колледже.Исчисление оказалось для меня трудным. Возможно, мне так и не удалось запустить Ниже я привел ссылки на несколько страниц Википедии, связанных с математикой, для тех, кому интересно. И некоторые из калькуляторов включают математику, которую они используют для расчета размеров панелей на основе размера геодезического купола.

Этот же сайт калькуляторов (SonoStarHub.com) получает приз, однако, за эту заметку, которая появляется, когда вы выбираете их калькулятор на 6 В:

Этот проект предназначен только для серьезных (и, возможно, невменяемых) домофилов.Всего в этот купол будет входить 750 деталей (555 стоек и 195 геоприборов), а также часы и часы работы по резке труб и склеиванию деталей. Это самый прочный из всех куполов, и по общей округлости он ближе всего к сфере. Это более чем впечатляет, и ваши друзья, вероятно, начнут ставить «˜Dr.» перед вашим именем, когда они обращаются к вам. Если вы женаты, вам лучше планировать жить в нем. Если вы не женаты, вы, вероятно, никогда не будете.

По крайней мере, они честны.6В оказывается примерно той же частотой и, следовательно, формой панелей, используемых для создания купола. Чем выше число, 6V наибольшее, тем больше ребер, разъемов и сложности.

Таким образом, похоже, что геодезические купола — это американские иглу через Германию. Что касается их исчезновения, возможно, их внимание к устойчивости и эффективности устарело в 1980-х годах, когда Рейган, Тэтчер и другие тенденции разворачивались в противоположном направлении. Велосипедные дорожки в США, по крайней мере, исчезли примерно в то же время, в 1980-х годах.Хорошие новости: возможность создания геодезических куполов осуществима и экономически выгодна для заинтересованных людей. Вы даже можете построить дом из соломы, достаточно прочной, чтобы уберечь милейшего поросенка от пыхтения и пыхтения любого волка с большими легкими.

Узнать больше

Космический Корабль Земля

http://en.wikipedia.org/wiki/Spaceship_Earth_%28Epcot%29
http://malloryobryant.wordpress.com/2011/09/13/the-design-and-construction-of-epcot%E2%80 % 99s-космический корабль-земля /

Геодезическая математика

http: // en.wikipedia.org/wiki/Great_circle
http://en.wikipedia.org/wiki/Geodesic
http://en.wikipedia.org/wiki/Icosahedron
http://www.desertdomes.com/formula.html
http://www.sonostarhub.com/faqs.html

Р. Бакминистер Фуллер

http://en.wikipedia.org/wiki/Buckminster_Fuller
http://www.bfi.org/about-bucky

Автомобиль Dymaxion

http://en.wikipedia.org/wiki/Dymaxion_car

Dymaxion House

http: //en.wikipedia.org / wiki / Dymaxion_House

Геодезические купола

http://en.wikipedia.org/wiki/Geodesic_dome
http://sci-toys.com/scitoys/scitoys/mat Mathematics/dome/dome.html
http://rigsomelight.com/2013/09/09 /frameless-geodesic-dome.html
http://www.bfi.org/?q=node/106

Калькуляторы геодезических куполов

https://www.google.com/#q=geodesic%20dome%20calculator&safe=off
http://www.desertdomes.com/domecalc.html
http://www.sonostarhub.com/dome-calculator.HTML

Движение крошечного домика

http://en.wikipedia.org/wiki/Small_house_movement
http://www.thetinylife.com/what-is-the-tiny-house-movement/
http://www.treehugger.com/green- архитектура / почему-hasnt-крошечный-дом-движение-стать-большой-предмет-взгляд-5-большие-барьеры.html
http://www.mnn.com/your-home/remodeling-design/blogs/tiny- дом-движение-шашлык-портландия-вид
http://tinyhouseblog.com/

Дома из соломенных тюков

http: // соломенный тюк.com / store / category / workshops /
http://tinyhouseblog.com/straw-bale/straw-bale-workshop-day-1/
http://tinyhouseblog.com/straw-bale/straw-bale-workshop- день-2/
http://tinyhouseblog.com/straw-bale/straw-bale-workshop-day-3/
http://tinyhouseblog.com/straw-bale/straw-bale-workshop-day-4/
http://tinyhouseblog.com/straw-bale/straw-bale-workshop-day-5/

Геодезические палатки

http://www.tentsforsalehq.net/geodesic-tents-vs-tunnel-tents/
http: // heimplanet.com / pdzelte / index.php
http://www.thenorthface.com/catalog/sc-gear/equipment-tents/2-meter-dome.html

Engineering for Kids: Straw Geodesic Dome & Sphere

Для нашего третьего и последнего соломенного проекта (на данный момент….) Я полностью увлекся этим соломенным геодезическим куполом и сферой . Я в значительной степени жил и дышал архитектурой всю свою жизнь (мой отец тоже архитектор), поэтому я знаком с геодезическими куполами практически с тех пор, как научился ходить… ладно, может быть, не совсем , что , но вы понимаете….Так что мне действительно любопытно, восхищены ли они ими так же, как я. Если да, пожалуйста, оставьте комментарий ниже, рассказав нам о своем любимом примере геодезического купола!

Для тех из вас, кто только настраивается на купола, прокрутите вниз до раздела «Как выглядит» поста, чтобы получить краткое руководство по куполам и их хозяину, единственному и неповторимому Баки Фуллеру, как говорят архитекторы и дизайнеры. считается легендой.

У нас на заднем дворе есть великолепный геодезический купол для лазанья, который доставил моим детям массу удовольствия последние несколько лет.Мой сын и я пытались воспроизвести его, когда строили соломенные конструкции из треугольников, вы можете увидеть нашу версию здесь, но это не был настоящий геодезический купол. Построение настоящего геодезического купола из соломок требует некоторой математики. Но не бойтесь этого! Я обещаю, что это всего лишь одно простое уравнение, которое я могу сделать с помощью калькулятора! Я также хотел создать учебник, который позволил бы сделать геодезический купол из соломинок настолько простым, насколько это возможно для человека. Думаю, я подошел довольно близко.

Этот пост содержит партнерские ссылки на продукты, которые я люблю и рекомендую своим читателям, а также поддерживает этот небольшой блог на плаву! Спасибо!

Материалы

• Прямые трубочки, подобные этим Для купола вам понадобится 33 трубочки (18 одного цвета и 15 второго цвета).Для полной сферы вам понадобится 60 соломок (по 30 каждого цвета)
• Очистители труб Chenille Stems AKA
• Ножницы
• Линейка

Инструкции

Чтобы заранее визуализировать этот проект, вот базовый план:

1. Нарежьте соломинку на две длины (распорки A и B)
2. Сделайте 6 пятиугольников
3. Соедините их вместе в форме купола

Да, это так просто.

Примечание. Мы будем нарезать соломинки двух размеров. Для облегчения понимания лучше всего вырезать разные размеры из разных цветов. Таким образом можно легко отслеживать, какие стойки длиннее, а какие короче.

Базовый пятиугольник

• Шаг первый Выберите один цвет для стойки A и один для стойки B. Стойка A будет длиннее стойки B. Для стойки A просто разрежьте каждую соломинку пополам. Сделайте в общей сложности 35 стоек A .
• Шаг второй Стойка B должна быть меньше стойки A на коэффициент , равный 0.885. Чтобы определить длину отрезания стойки B, измерьте стойку A, затем умножьте это число на 0,885. Теперь у вас есть размер стойки B. Вот пример:

Для 8-дюймовой длинной соломенной стойки A будет 4 дюйма, а стойка B будет 4 дюйма x 0,885 = 3,54 дюйма. Округлите здесь до 3,5 дюймов, не нужно быть настолько точным! Просто приблизьтесь к соотношению. Совет. Отрежьте одну распорку В на длину и используйте ее в качестве направляющей для обрезки остальных соломок до этого размера.

• Шаг третий Вырежьте всего 30 распорок B.
• Шаг четвертый Сделайте пятиугольники! Стойка A будет внешней стороной каждого пятиугольника, а стойка B будет средними секциями. Возьмите (1) распорку A и пропустите через нее очиститель труб. Отогните конец, чтобы закрепить его вокруг соломинки. При необходимости присоедините дополнительные очистители труб, чтобы получился один непрерывный отрезок очистителя труб, плотно скрутив концы очистителей труб вместе.
• Шаг пятый Наденьте еще 4 соломинки на устройства для очистки труб (всего 5 соломинок), затем согните их в форме пятиугольника и скрепите концы вместе.
• Шаг шестой Навинтите (2) распорку B на длинный конец устройства для очистки труб (при необходимости добавив дополнительные очистители для труб), затем ввинтите очиститель в соседнюю соломинку и вытащите другую сторону.
• Шаг седьмой Проденьте (2) дополнительные стойки B через очиститель труб и соседнюю соломинку.
• Шаг восьмой Навинтите 1 последнюю распорку B на очиститель труб, а затем закрепите все распорки B в центре пятиугольника. Это помогает обернуть очиститель труб вокруг стыка одной пары распорок B, а затем обернуть его вокруг второй пары.Вставьте конец очистителя трубы обратно в одну из распорок для соломы, чтобы скрыть его.
• Шаг девятый Сделайте еще 5 пятиугольников, как описано выше. Для получения полной сферы возьмите стакан лимонада и сделайте еще 11 пятиугольников!

Сделайте купол

Теперь, когда у вас есть основная форма, которая будет формировать купол, все, что вам нужно сделать, это соединить их вместе. Для купола вам понадобится 5 распорок B, чтобы сформировать основу. Если вы создаете полную сферу, вы можете удалить лишние распорки, так как пятиугольники с одной стороны будут соединяться со второй стороной сферы.

Dome- Для удобства я заштриховал центральный пятиугольник в этом наглядном пособии. Поверьте, это выглядит сложнее, чем есть на самом деле.

• Шаг первый Возьмите один пятиугольник и проденьте устройство для очистки труб с одной стороны, закрепив на конце. Это будет ваш центральный пятиугольник.
• Шаг второй Проденьте длинный конец устройства для очистки труб через одну распорку B второго пятиугольника. Убедитесь, что заостренные стороны фигур обращены наружу.Соедините их вместе.
• Шаг третий Повторите шаги один и два, чтобы соединить третий, четвертый и пятый пятиугольник на стыках центрального пятиугольника. Плотно потяните.
• Шаг четвертый Возьмите (5) одиночных распорок B и пропустите их через основание ряда пятиугольников внизу, чередующихся пятиугольников и распорок. Плотно потяните.

Сфера

• Шаг первый Возьмите один пятиугольник и проденьте очиститель труб через одну сторону, закрепите на конце.Это будет ваш центральный пятиугольник.
• Шаг второй Проденьте длинный конец устройства для очистки труб через одну распорку B второго пятиугольника. Убедитесь, что заостренные стороны фигур обращены наружу. Соедините их вместе.
• Шаг третий Повторите шаги один и два, чтобы соединить третий, четвертый и пятый пятиугольник на стыках центрального пятиугольника. Плотно потяните.
• Шаг четвертый Повторите шаги с первого по третий, чтобы создать вторую половину сферы.
• Шаг пятый Соедините две стороны вместе! Пропустите очиститель труб через стойку B одного пятиугольника на одной сфере.Закрепите в конце.
• Шаг шестой Вместо того, чтобы наматывать одну распорку B вокруг основания, как мы делали для изготовления купола, вы будете использовать распорку B второй сферы в качестве соединителей. Пропустите очиститель труб через одну стойку B на второй половине сферы. Вторая половина сферы должна быть расположена в направлении, противоположном первой половине. Продолжайте протягивать очистители трубок через нижнюю петлю обеих половин, чтобы сформировать цельную сферу. Соедините начальную и конечную точки вместе.

Вы можете подумать, что это выглядит сложным, но на самом деле очень легко сделать и купол, и сферу, как только вы увидите узор. Честно говоря, я построил этот купол и сферу. Мои дети совсем маленькие, чтобы взяться за этот проект, хотя мой ребенок весело проводил время, пытаясь протянуть очистители труб через соломинку … Я знаю, что это займет некоторое время, но разбив этот проект на основные формы, его очень легко построить и понять. Вот мой сын с куполом, чтобы вы могли видеть, насколько он на самом деле большой.

О геодезических куполах

Почему геодезические купола так привлекают дизайнеров?

Геодезические купола — очень эффективные сооружения. Треугольники по своей сути являются стабильными формами, поэтому создание структур из переплетенных треугольников создает очень прочные, но невероятно легкие конструкции, которые можно адаптировать на небольшом уровне, как наш проект здесь, до огромного уровня, как в Монреальской биосфере, построенной для Всемирной выставки 1967 года. .

Математика за куполом

Первым шагом в проектировании геодезического купола является определение частоты купола, обозначаемой буквой V.Как минимум нужна частота 2 *. Проще говоря, это означает, что вам нужны стойки или пояса двух разных длин. Чем больше у вас распорок / поясов, тем более округлой будет окончательная форма. Соломенный геодезический купол / сфера здесь 2V. Купола 3V и 4V также очень популярны. Если вы хотите построить один или даже более сложный купол, воспользуйтесь этим калькулятором геодезических куполов.

* Теоретически одночастотный купол возможен, но он имеет форму икосаэдра, который не имеет сферической формы.

Подробнее о куполах

Если вы не можете получить достаточно геодезических куполов, вот еще несколько мест, которые вам следует проверить:

Похоже,

Бакминстер Фуллер. Оф.курс. В мире архитектуры Баки Фуллер — легенда. Он занимает там место с Фрэнком Ллойдом Райтом и Ле Корбюзье. Вы с ним знакомы? Ну, теперь ты. Он не изобрел геодезический купол, на самом деле его изобрел Вальтер Бауэрсфельд, но Баки Фуллер сделал это слово нарицательным.Его любовь к геодезическим куполам распространилась на поколения молодых студентов-архитекторов за последние полвека. Он увидел потенциал геодезических триангулированных структур для создания прочных, но легких суперструктур, был награжден патентами на ряд своих проектов. Баки Фуллер также известен в дизайнерских кругах за свою дальновидную философию. Он спроектировал Dymaxion House в 1940-х годах как дом массового производства. Представьте, если бы дома строились как машины на заводах. На мой взгляд, это делает его предшественником сборного дома.Он также разработал теории об ограниченном количестве природных ресурсов в мире и был провидцем в области окружающей среды. По этим и другим причинам он является моим героем и многими, многими другими дизайнерами.

Заключение

Мой отец-архитектор был у нас на этой неделе и помог нам сделать наш геодезический соломенный купол. Его вердикт по этому проекту? «Невероятный!» Он был впечатлен тем, как мы разбили конструкцию на несколько простых повторяемых шагов с использованием очень простых материалов.Вы тоже можете это сделать! Может быть, вы хотите сделать его для изучения геометрии с детьми или инженерных идей или, может быть, просто для декоративных целей, я имею в виду, кто не захочет повесить геодезическую сферу на потолке? Ха! В любом случае, я надеюсь, что вы вдохновитесь попробовать создать его и пополните ряды поклонников Баки Фуллера по всему миру!

П.С. Это был бы фантастический STEM-проект для детей старшего возраста!

Если вам понравился этот инженерный проект для детей, ознакомьтесь с «упругими пузырями» и «бумажными строительными блоками», чтобы получить больше удовольствия от конструкции.

Теперь, когда вы увлечены геометрией, вот три удивительных игрушки , которые вы, возможно, захотите добавить в свою коллекцию, они могут просто превратить ваших детей в следующих Баки Фуллера:

Не упустите больше STEM проекты здесь, на Babble Dabble Do! Внутренний двор вашего ребенка Бакминстер Фуллер благодарит вас! Подпишитесь ниже, поставьте нам лайк в FB или подписывайтесь на Pinterest!

Посетите профиль Babble Dabble Do на Pinterest.
