Доборные (фасонные) элементы — Металлоконструкции производство и монтаж

Доборные (фасонные) элементы

Доборные элементы — это изделия для защиты и декорирования стыков, соединений, примыканий, углов и швов элементов кровли, стенового или заборного ограждения от разрушительного влияния влаги и ветров.

Предлагаем стандартные доборные элементы длиной 2000 мм, изготовленные из оцинкованной стали и стали с полимерным покрытием толщиной 0.45 мм.

Помимо стандартных элементов, изготавливаем доборные элементы по эскизам Заказчика из требуемой толщины и с необходимыми размерами.

Доборные элементы кровли

Доборные элементы фасада

Доборные элементы обрамления окон

Доборные элементы для забора

Доборные элементы сендвич панелей

Доборные элементы кровли

Конек плоский

140х140х2000
190х190х2000
240х240х2000
290х290х2000

Конек плоский служит для закрывания профилистов на коньке, наружных переломах кровли от проникновения влаги и грязи в пространство под кровлей и предотвращения срыва листов профнастила ветром.

Конек сложный (фигурный)

150х25х40х25х150х2000
200х25х40х25х200х2000
250х25х40х25х250х2000

Предназначен защищать стык и создавать условия для правильной эксплуатации стропильной системы. Грамотно устроенный конёк обеспечивает вентиляцию в подкровельном пространстве, повышая срок службы деревянного или металлического кровельного каркаса.

Ендовая нижняя

140х140х2000
190х190х2000
240х240х2000
290х290х2000

Планка нижней ендовы служит для отвода воды с угла стыка двух скатов, чтобы влага не попала во внутреннее кровельное пространство.

Ендовая верхняя (плоская)

140х140х2000
190х190х2000
240х240х2000
290х290х2000

Планка верхней ендовы необходима, чтобы закрыть срезы листов профнастила на внутренних переломах кровли.

Ендовая верхняя (фигурная)

100х25х40х25х100х2000
150х25х40х25х150х2000
200х25х40х25х200х2000
250х25х40х25х250х2000

Служит для отвода воды с поверхности, то есть она выполняет роль желоба, по которому стекает вода, имеет повышенную жесткость.

Планка примыкания нижняя

125х250х2000
15х125х250х15х2000

Планка примыкания нижняя необходима для установки в местах стыков листов кровельного материала с печными трубами, парапетами, стенами здания.

Планка примыкания нижняя защищает стык от попадания воды в подкровельное пространство. Нижнее примыкание устанавливается до укладки листов кровли.

Планка примыкания верхняя

125х250х2000
20х125х250х15х2000

Планка примыкания верхняя нужна для герметизации щели между листом кровельного материала и стеной или трубой. Устанавливается после укладки листов кровли.

Планка торцевая (ветровая)

90х90х2000
140х140х2000

20х55х110х20х2000
20х80х110х20х2000
20х110х110х20х2000

Планка торцевая (ветровая) предназначена для защиты профилированных поверхностей строений по фронтону от ветровой нагрузки, разбалтывания крепежа, проникновения влаги.

Карнизная планка (капельник)

100х65х2000
100х70х20х2000

Карнизная планка (капельник) служит защитой деревянных элементов кровли и стен от стекающей с кровли воды, а также является декоративным элементом. Устанавливается до укладки кровельных листов.

Снегозадержатель

30х90х110х30х2000

Снегозадержатель – это специальная система, которая устанавливается на кровле и предназначена для удержания снега и предотвращения его сползания.

Доборные элементы фасада

Начальная планка

10х20х10х2000

Завершающая планка

45х20х30х13х2000

Планка стыковочная Н-образная

27х18х75х18х27х2000

Планка стыковочная

60х2000

Угол наружный простой

75х75х2000
150х150х2000

Угол наружный сложный

40х18х75х75х18х40х2000

Угол внутренний простой

75х75х2000
150х150х2000

Угол внутренний сложный

28х18х75х18х28х2000

Откосная планка

180х40х20х53х2000

Доборные элементы обрамления окон

Заключительным этапом установки новых оконных блоков является монтаж наружных металлических откосов и отливов. Снаружи откосы и отливы защищают оконные конструкции от попадания дождевой и талой воды и обеспечивают надежную теплоизоляцию оконного проема. Также они закрывают монтажную пену, которая используется при установке окон.

Откос

Внешний металлический откос имеет Z-образную форму. Монтажные отгибы откосной планки с двух сторон завальцованы.

Ширина полки, как правило, находится в пределах от 50 до 400 мм, длина выбирается по размеру окна.

Отливы

Конструкция отлива состоит элементов:

• Полка. Она предназначена для отвода осадков и защиты нижней части оконного проема и располагается под углом 10-20 градусов к горизонту. Ширина полки отлива выбирается на 30-50 мм больше глубины оконного проема. Для стандартного окна ширина отлива будет 150-250 мм.
• Монтажной части. С помощью нее отлив крепят саморезами в оконном проеме.
Капельник. Он служит для отвода стекающей воды от фасада здания. Капельник может быть выполнен в нескольких вариантах.

Доборные элементы для забора

Прочность и срок эксплуатация забора во многом зависит от качества опорных столбов. Чтобы опоры служили долго и держали ограждение в вертикальном положении, им требуется защита от преждевременного разрушения от атмосферных явлений.

Колпак №1
390х390

Колпак №2
390х520

Колпак №3
520х520

Парапет на забор наряду с заборными колпаками защищает ограждение от быстрого разрушения, а заодно придает ему элегантный и завершенный вид.

Защитная функция парапета состоит в том, что он препятствует размыванию кладки (кирпичной, каменной, блочной стены ограждения), так как отводит от нее дождевую воду и снег.

Парапет 1
Ширина 120/150/250

Парапет 2
Ширина 120/150/250

Парапет 3
Ширина 120/150/250

Парапет 4
Ширина 120/150/250

Доборные элементы для сендвич панелей

Цокольные доборные элементы

Нащельники

Угловой элемент, внешний

Угловой элемент, внутренний

Угловые доборные элементы

Стеновой температурный / деформационный шов

Установка окна

Установка ворот

Примыкание панелей к существующей стене

Коньковое соединение

Кровельные элементы

Кровельный температурный / деформационный шов

Доборные элементы для парапета

Доборные элементы для свеса кровли

Доборные элементы для водостока

Доборные элементы для премыкания кровли к стене

Доборные элементы для эндовы кровли


Доборные элементы для панелей разной толщины
(горизонтальный монтаж)


Доборные элементы для панелей разной толщины
(вертикальный монтаж)

Аквилон из оцинкованной стали, с полимерным покрытием, изготовление

Аквилон — крепежный элемент, который выполняет очень важную роль при монтаже оконных обрамлений (оконных откосов, отливов). Такой элемент является многофункциональным, так как при монтаже с аквилоном, оконные откосы монтируются более жестко и качественно, а возможность скрыть в низ разность полок откоса по вертикали, позволяя визуально выровнять плоскость откосов по периметру фасада.

Конфигурация оконных аквилонов из оцинкованной стали

Ниже на чертежах представлены типовые формы оцинкованных аквилонов.

Структура монтажа аквилонов из оцинкованной стали

Изготовление оцинкованных аквилонов

Аквилоны изготавливаются из оцинкованной стали с полимерным декоративным покрытием. Процесс изготовления заключается в гибке листовой стали, по конфигурации с последующим плющением планки, что бы полки аквилона плотно были зажаты друг к другу. На нашем производстве мы изготавливаем с применением станков с ЧПУ, что позволяет нам выпускать продукт наивысшего качества. В качестве декоративной составляющей, мы применяем сталь с полимерным покрытием, либо по желанию заказчика применяем порошковую окраску в любо цвет RAL.

Монтаж аквилонов

Предварительно перед монтажом производится замер периметра окна, определяется криволинейность плоскости оконной рамы относительно откоса. По данным размерам производится заказ изделий.

Монтаж оцинкованных аквилонов осуществляется непосредственно в оконную раму, при помощи саморезов, либо вытяжных заклепок. В аквилоне присутствует паз, куда вставляется откосная планка. На аквилоне присутствует полка, которая может быть выполнена различной ширины, что позволяет визуально выровнять оконный блок совершенно любого здания с различной погрешностью монтажа оконных конструкций. Если полка аквилона выполнена шириной более 50мм, то желательно дополнить крепеж откосной планки непосредственно в полку аквилона, при помощи вытяжных заклепок, окрашенных в цвет откосной планки.

После монтажа оконных обрамлений, производится герметизация стыков примыкания откосов и отливов. Желательно при этом применять влагостойкие герметизирующие составы, которые предназначены для внешних работ.



По типу крепления аквилоны подразделяются на открытое и скрытое крепление.

— Открытое крепление аквилона выполняется несколько проще, но при таком крепеже, саморезы видны на оконном профиле, что эстетически не совсем гармонично. Применяется в случае невозможности установки аквилонов скрытого крепления

-Скрытое крепление аквилона обеспечивает очень гармоничный внешний вид оконного откоса, тем что при такой конфигурации внешне отсутствуют элементы крепления откосов. А внутренне такая система крепления является максимально надежной и качественной.

Стоимость аквилонов из оцинкованной стали

*Цена указана за стандартные изделия, при изменении конфигурации стоимость может меняться как в большую так и в меньшую сторону. Детальный расчет производится нашими менеджерами.

Плюсы применения аквилонов при монтаже оконных обрамлений

При монтаже оконных блоков каждый задумывается об обрамлении околооконного пространства, при этом металлические откосы из оцинкованной стали являются лучшим решением благодаря простате монтажа, привлекательным внешним видом а так же высокой стойкостью к внешним агрессивным воздействиям окружающей среды. Окна с такими откосами очень гармонично вписываются в фасад совершенно любого здания и строения.

Правильным и естественным решением при этом является применение аквилонов из оцинкованной стали благодаря важным преимуществом:

  • Выполнены из того же материала как и оконные откосы.
  • Более надежно герметизируют оконную конструкцию.
  • Позволяют выровнять плоскость откосов.
  • Существенно упрощают монтаж откосных планок.
  • Гармонично выделяют оконную конструкцию.

Некоторые фото установки металлических откосов с аквилонами

Предлагаем вашему вниманию другие наши разделы:

Требуются аквилоны для оконных откосов, или хотели бы проконсультироваться?

Звоните, телефоны нашего офиса:
+7 (495) 142-55-67
+7 (977) 850-55-67
Пишите, адрес нашей почты:
[email protected]

На При заказе в нашей компании вы получается комплекс мероприятий по-вашему конкретному заказу. Вам назначается персональный менеджер, который будет вести ваш заказ от момента заказа до отгрузки. Мы профессионально консультируем заказчика по каждому необходимому элементу. Наши инженеры грамотно подберут для вас конфигурации и размеры в точном соответствии требованием вашего конкретного проекта с учетом существующих СНиП!

Цокольная планка и другие монтажные профили

Цокольные панели или сайдинг – это актуальный и простой способ завершающей облицовки дома. Для правильного крепления панелей необходима стартовая, финишная, сливная или цокольная планка и остальные монтажные элементы. Поговорим об особенностях выбора и установки этих важных деталей.

Разновидности планок

Обычно к комплекту планок прилагается документ, в котором подробно описано их назначение и порядок монтажа. Не существует принципиальных различий в установке деталей от разных производителей. По этой причине вы можете смело использовать инструкцию, данную в этой статье.

Все монтажные элементы отличаются особой формой и назначением. Также они имеют различные размеры и стоимость. Рассмотрим особенности наиболее популярных видов планок.

Для надежного и аккуратного крепления панелей предусмотрен ряд вспомогательных элементов. Нажмите, чтобы увеличить.

Стартовая планка

Стартовую планку, которую нередко называют начальной, применяют для установки первой панели. Стандартная длина такого профиля составляет 3660 мм. Во время работы нужно учесть такую особенность материала, как толщина. Планка очень тонкая, поэтому её крепят непосредственно к обрабатываемой поверхности.

С этой планки начинается монтаж панелей.

Начальную планку устанавливают поперёк обрешётки, а под неё помещают жёсткую основу. Материал основы зависит от особенностей обрешётки. Например, для деревянной обрешётки используется рейка или перфорированный уголок, а для оцинкованной обрешётки – UD профиль.

Если же у вас фирменная фасадная подсистема с вентиляцией, то нет необходимости дополнительно монтировать основание – это уже предусмотрел изготовитель.

Интересно, что в том случае, если вы проводите установку сайдинга самостоятельно, цвет начальной планки не играет никакой роли. Это связано с тем, что она будет полностью закрыта панелями и никак не повлияет на внешний вид облицовки. Крепление профиля осуществляется с помощью гвоздей или саморезов.

Финишная планка

Внешне она похожа на J-профиль. Их единственное различие заключается в толщине (у финишного каркаса она значительно меньше). Он используется для крепления завершающей панели и обработки края обрезанного листа. Так как её необходимо крепить поперёк обрешётки, требуется предварительно сделать основание более жёстким. Для этого используются такие же материалы, как и в случае с начальной планкой.

С виду финишная планка очень напоминает J-планку.

В большинстве магазинов продаются изделия длиной в 3660 мм, но при необходимости можно найти и другие размеры. Крепление такого профиля проводится произвольно, то есть, вкручивая саморез, его не доводят на 1-2 оборота. Гвоздь также не добивают на 1-1,5 мм. Такой метод делает крепление более устойчивым к погодным условиям. При изменениях температуры оно сможет уменьшаться и увеличиваться, не деформируя конструкцию и не влияя на внешний вид здания.

Внутренний и наружный угол

Этот вид планок используется для соединения частей сайдинга и внешнего оформления углов.

  1. Наружный угол. Стандартная длина детали — 3050 мм. Крепление делается произвольно, как и у предыдущей планки. Это позволяет углу менять размеры при перепадах температуры. Данный профиль также имеет декоративные свойства. Можно найти углы, поверхность которых схожа с кирпичом или имеет вид натуральных камней. Установка будет одинаковой вне зависимости от рисунка. В связи с особенностями размеров угловой планки, обрешётку нужно установить на расстоянии 10 см от угла дома. Это поможет состыковать края перфорированной ленты и обрешётки.
  2. Внутренний угол. Эта планка также имеет длину 3050 мм. Она используется для установки внутреннего угла панелей. Монтаж проводится произвольно. Качество работы зависит от соблюдения условий для профилей обрешётки, описанных в прошлом пункте.

Внутренний и наружный углы.

Джи-планка и Джи-фаска

  1. J-профиль применяется для завершающей обработки облицовочной поверхности и внутренних углов здания. Это один из важнейших элементов для сайдинга, так как он является универсальным. Его монтируют на выпуклых деталях. При установке на откосы он защищает их от дождя и снега. Также он пригодится, если сайдинг заканчивается на одной стене и не переходит на другую. Длина планки – 3660 мм. Крепление делается произвольно. При отделке здания металлическим сайдингом с использованием джи-планки, конечный результат отличается аккуратностью.
  2. J-фаска, которая также известна как ветровая планка, применяется для отделки узких полос. Такой профиль может пригодиться во время отделки карниза или балкона. Фаска имеет длину 3660 мм. Несмотря на то что её фиксация проводится на финишных профилях, лучше применять нержавеющие саморезы.

Откосный и H профиль

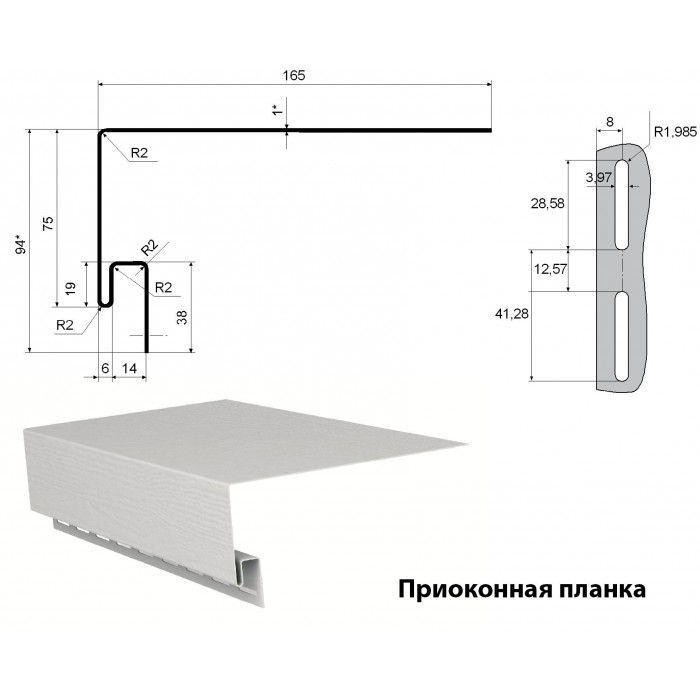

  1. Околоконная или откосная планка крепится в тех местах, где необходимо закрыть тонкие впадины. Чаще всего она применяется для перекрытия откосов дверей и окон. Установка планки проводится произвольно. Её длина составляет 3050 мм.
  2. Соединительную Н планку используют, когда длина устанавливаемых панелей не совпадает с размерами стен. Стандартная длина профиля – 3050 мм. Крепление делается произвольно. Планка монтируется вдоль обрешётки перед креплением сайдинга, поэтому для неё крепятся дополнительные профили. Они должны иметь горизонтальную ориентацию. Их крепление проводится через каждые полметра.

Наличник и навесная планка

Этот вид планок используется достаточно редко и есть далеко не у всех производителей. Иногда наличник продаётся с маркировкой «широкий Джи-профиль». Чаще всего он используется в декоративных целях. Его устанавливают на стыках разных видов сайдинга. Также его нередко используют для создания обрамления окна, если оно находится на одном уровне со стеной. Длина одной планки – 3660 мм. Крепление делается произвольно.

Элемент — наличник.

Сливная планка

Назначение этой планки становится понятно из её названия. Она необходима для отвода и слива вод. Кроме того, она имеет декоративные свойства. Обычно сливная или цокольная планка требуется при оформлении переходного пространства между цоколем и фасадом. Из-за особенностей своей конструкции она не может стать направляющим профилем для крепления сайдинга. Поверх неё монтируется стартовая планка, а под неё – уголок или рейка. Это необходимо для жёсткости. Дина планки – 3660 мм.

Установка планок и рекомендации

При монтаже планок помните, что от них напрямую зависит долговечность и красота сайдинга. Вы сможете избежать неровностей, если продумаете установку и сделаете так, чтобы панели сайдинга были на 50 мм короче, чем чистая длина установки. В противном случае под действием высоких температур он серьёзно деформируется или выгнет планку. В любом случае вам потребуется делать ремонт, то есть снимать панели и планки, а затем заново проводить их установку.

Если во время монтажа вы обнаружите, что у вас нет внутреннего угла, то ничего страшного. Взамен вы можете использовать 2 J-планки, предварительно приделав каждую к отдельной плоскости.

Схема показывает, в каких местах конструкции какие элементы используются.

Что потребуется для обшивки дома сайдингом?

  1. Мел.
  2. Шнур.
  3. Угольник.
  4. Строительный уровень.
  5. Пила или ножовка для работы по металлу. Важно, чтобы пила имела мелкие зубья. Крупные зубья могут повредить детали. Более того, с ними сложно выполнять мелкие работы.
  6. Нож-резак. Он понадобится вам для того, чтобы отметить линии, по которым будут проходить панели.
  7. Шуруповёрт и саморезы.

В целом установка планок не представляет серьёзных трудностей. Для того чтобы облегчить работу, заранее приобретите все материалы и продумайте, куда будет крепиться каждая панель.

Несмотря на большое число разновидностей планок и технические тонкости установки, вы сможете сделать всё своими руками.

характеристика и назначение, размеры и цвет, правила монтажа, видео

Сайдинговые панели устанавливаются в соответствии с отработанной технологией монтажаСайдинговые панели устанавливаются в соответствии с отработанной технологией монтажа. Следует помнить, что монтаж такого отделочного материала предполагает применение специальных профилей или планок, которые представлены сливной, финишной или завершающей, стартовой или начальной, приоконной, а также соединительной и другими видами доборных элементов.

Общие сведения

Монтажные работы по обустройству фасадной части строения облицовкой на основе сайдинговых панелей, как правило, выполняются самостоятельно. Именно по этой причине необходимо чётко понимать назначение всех доборных или комплектующих элементов, а также правила их установки.

Наиболее часто расчёт комплектующих элементов и их выбор осуществляется в процессе приобретения отделочных сайдинговых панелей. Установка отделочного сайдингового материала невозможна без использования специальных доборников, которые придают всей отделке гарантированную прочность, долговечность и презентабельный внешний вид.

Монтаж сайдинга предполагает применение специальных профилей или планок

Прежде чем осуществить выбор и монтаж таких доборников, следует ознакомиться с особенностью применения, назначением и характеристикой основных комплектующих, задействованных в установке сайдинговых панелей любого вида и типа.

Характеристика и назначение

Профилированные планки для сайдинговых панелей представлены следующими основными видами доборников.

Стартовая профильная планка

Необходимо учитывать тот факт, что такая начальная сайдинговая планка должна быть установлена поперёк каркаса обрешётки. Под ней должен быть жёсткий тип основы. На деревянном каркасе такой элемент может быть представлен перфорированным уголком или рейкой, а на оцинкованном варианте CD-обрешётки — UD-профилем. Фирменный вариант вентилируемой фасадной подсистемы имеет основание, предусмотренное производителями.

Финишная профильная планка

Установка самой последней отделочной панели сайдинга предполагает использование финишной планки, которая производит зажим края обрезанного отделочного листа. Такой вариант профиля, как и стартовая планка, закрепляется поперёк каркаса обрешётки и нуждается в ужесточении основы. Для получения требуемой жёсткости в процессе установки используется такой же способ, что и для начального профиля.

Установка самой последней отделочной панели сайдинга предполагает использование финишной планки, которая производит зажим края обрезанного отделочного листа

Внутренний и наружный профильные угловые элементы

Закрепление такого типа планки выполняется произвольно. Как и в случае использования финишной профильной планки, такое крепление позволяет элементу выполнять свободное сужение и расширение при перепадах температур. Профиль такого вида выпускается и для монтажа цокольных сайдинг-панелей, которые имитируют натуральные отделочные материалы.

J-Trim профильная планка и J-образная профильная фаска

J-Trim профильные доборные элементы используются при окончании оформления облицовочного пространства, а местом установки служат выступающие конструкции на поверхности стен, а также при отсутствии перехода сайдинговых панелей на уровне одной плоскости.

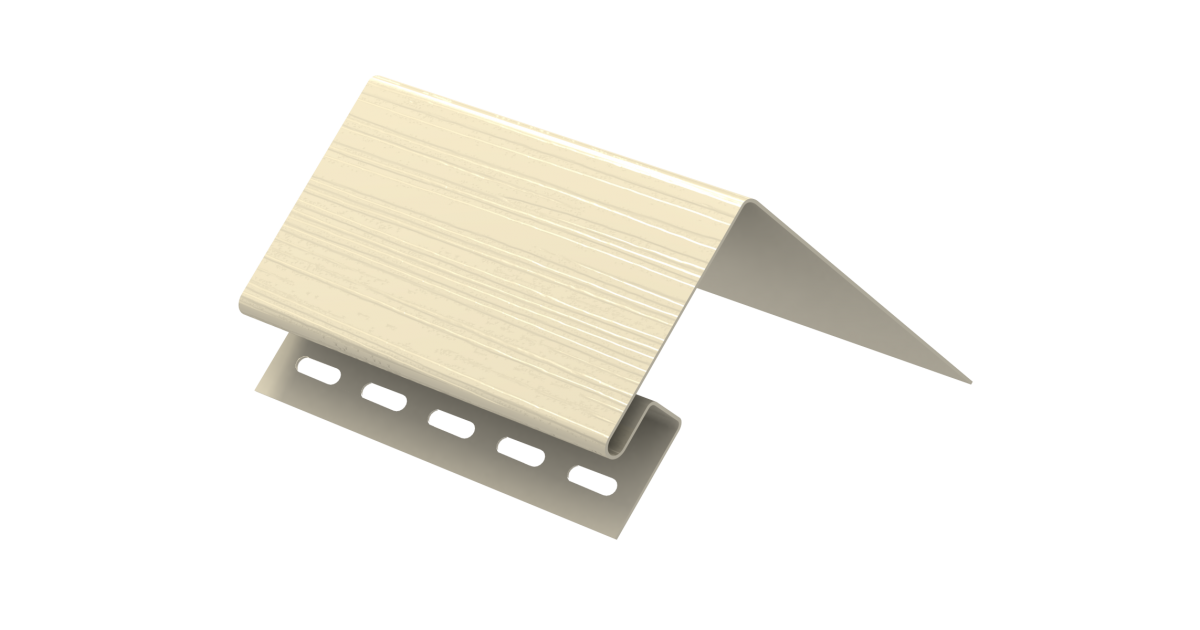

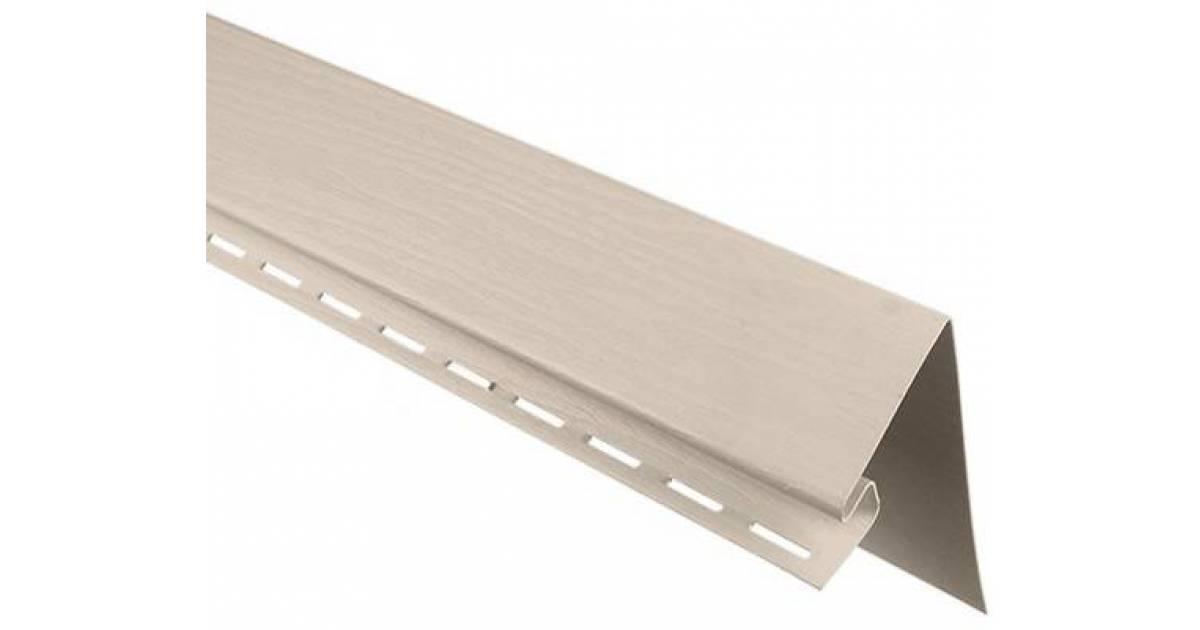

Околооконный профиль или оконная планка под сайдинг

Околооконный или откосный вариант планки, как правило, устанавливается на участках, нуждающихся в перекрытии узких углублений. Такие участки чаще всего наблюдаются на оконных и дверных откосах. Прикручивание такого профиля выполняется в произвольном порядке.

Околооконный или откосный вариант планки, как правило, устанавливается на участках, нуждающихся в перекрытии узких углублений

H-образная профильная планка

H-образный профиль или соединительный тип профильной планки для отделки сайдинг-панелями используется при стыковке панелей сайдинга по длине. Такой вариант планки монтируется вдоль каркаса обрешётки под сайдинг-панелями. Для этого элемента на каркасе обрешётки устанавливаются дополнительные профили горизонтального типа с шагом 40 см. Крепление выполняется в произвольном порядке.

Наличник и навесная профильная планка

Наличники или широкий вариант J-образного профиля применяются, как правило, для осуществления декоративных целей и устанавливаются при переходе одного типа сайдинг-панелей в другой или в качестве красивого обрамления. Закрепление элемента выполняется произвольно.

Монтаж сайдинга (видео)

Размеры и цвет

Вне зависимости от цветового решения все выпускаемые доборники обладают схожими размерами:

  • стартовый вариант профиля для сайдинговой отделки, как правило, обладает длиной в 366 см и используется в процессе монтажа первой отделочной сайдинг-панели;

  • стандартная длина финишной профильной планки для сайдинговой отделки составляет 366 см;

  • профильные планки для наружного и внутреннего углов имеют, как правило, длину на уровне 305 см;

  • стандартные показатели длины J-Trim профильной планки составляют 366 см;

  • стандартная длина откосной планки не превышает 305 см;

  • стандартные показатели длины соединительного профиля составляют 305 см;

  • стандартная длина планки наличника не превышает 366 см.

Установка отделочного сайдингового материала невозможна без использования специальных доборников

Правила монтажа

Монтажные работы по установке всех профильных комплектующих элементов производятся в соответствии с установленными технологическими требованиями и характеризуются следующими особенностями:

Стартовая профильная планка

Самостоятельный монтаж сайдинговых панелей предполагает использование этого типа планки, цвет которой не имеет никакого значения. Такой профильный элемент полностью закрыт облицовочной панелью. Кроме того, стартовый профиль требуется жёстко крепить к основанию посредством гвоздей или саморезов.

Финишная профильная планка

Закрепляется абсолютно произвольно, а используемые для крепежа саморезы должны быть недокручены на 1 мм. Такой зазор следует выполнять, чтобы материал не деформировался в процессе температурных перепадов. Гвозди также должны быть забиты с миллиметровым зазором.

Финишная профильная планка закрепляется абсолютно произвольно, а используемые для крепежа саморезы должны быть недокручены на 1 мм

Внутренний и наружный профильные угловые элементы

При установке следует учитывать размеры угловых планок, а крайний профильный элемент каркаса должен быть установлен с расстоянием в 10 см от угловой части сооружения. Такое крепление позволяет перфорированной кромке совпасть с обрешёткой. Закрепление производится также произвольно.

J-Trim профильная планка и J-образная профильная фаска

Ветровая профильная планка для сайдинговой отделки используется на узких участках облицовочной поверхности. Как правило, такой вариант профиля необходим для качественной облицовки карниза или балкона и кровли. Профильная планка предназначена для монтажа в финишный вариант профиля, а её фиксация выполняется нержавеющим саморезом через облицовку.

Кроме того, навесная и сливная профильная планка сайдинговых панелей необходимы при декорировании и не относятся к категории направляющих профильных планок для отделочных панелей. Как правило, такой декоративный приём необходим для оформления перехода от каменных участков выступающей цокольной части к фасадной плоскости.

J-образный профиль используется, как правило, для окантовки и декорирования дверных и оконных проемов

Вас также может заинтересовать статья, в которой мы рассказываем о способах и правилах облицовки жилых домов сайдинговыми панелями.

При помощи грамотного выбора профильных панелей и правильной установке таких направляющих элементов монтаж облицовочных сайдинговых панелей пройдёт максимально легко, а установленная отделка будет служить долго и отличаться высоким уровнем внешнего эстетизма и стиля. Следует помнить, что целесообразно применять только рекомендованные к установке комплектующие, качество которых гарантируется производителем.

Комплектующие и доборные элементы сайдинга (видео)


Добавить комментарий

Пластиковые откосы, откосы для пластиковых окон, откосные сэндвич-панели

Реализуем  специальные панели для отделки откосов — откосные сэндвич-панели. Внутренний слой сэндвич-панели — вспененный пенополистирол с закрытой ячеистой структурой. Он отличается от свободновспененного полистирола (пенопласта) лучшими физико-механическими свойствами. Пенополистирол с двух сторон обклеен листами пластика (листы из жесткого ПВХ), лицевая сторона сэндвич-панели покрыта защитной пленкой (от царапин и грязи при транспортировке).

Сэндвич-панели изготавливаются методом холодного прессования.

Характеристики откосных сэндвич-панелей:

— обеспечивают тепло- и шумоизоляцию;
— огнестойкость;
— достаточная прочность;
— простота и надежность монтажа;
— небольшая масса;
— эстетические качества;
— экологичность.

Сэндвич-панели успешно применяются в строительстве (оконные откосы, двери, в дверных балконных проемах, отделка стен).

Откосы — не очень существенный элемент в отделке жилого помещения, но без их правильного выполнения в доме не будет так тепло и уютно; помимо этого, возможны проблемы эстетического порядка. Пластиковые откосы выводят обустройство оконного проёма на иной более совершенный качественный уровень.

Создание оштукатуренных откосов традиционно являлось тестом, своего рода проверкой профессионального мастерства исполнителя. Если штукатур умеет выводить ребро и плоскость откосов, оштукатурить другие участки помещения не составит для него особой сложности. Откосные сэндвич—панели могут быть установлены без наличия специальной подготовки (что называется, своими руками). Плюс ко всему конструкция таких пластиковых откосов не требует забот о дополнительном утеплении участков, прилегающих к установленному окну. Откосы для пластиковых окон сами по себе могут считаться утеплителем и одновременно — эстетически привлекательным отделочным материалом, устойчивым к внешним воздействиям. Абсолютно не трескаются и не меняют своей формы при резкой смене температур, не выцветают под агрессивным ультрафиолетом; среди характерных качеств — прочность и надёжность при длительном использовании.

Стартовый профиль

Стартовый профиль (L-профиль)  используется  как стартовая планка при отделке оконных откосов сэндвич-панелями толщиной 9-10 мм.
Материал: ПВХ.
Особенности профиля: идеально белый, максимально подходит по цвету к большинству существующих сэндвич-панелей.

Отличается повышенной светостойкостью, а также отличной элластичностью и низким содержанием мела (не более 10 %).
За счет сужающейся формы боковых планочек идеально крепится к краю сэндвич-панели.
Планка легко режется специальными ножницами, оставляя ровный край без трещин и сколов.



Закрывающий профиль

Закрывающий профиль (F-профиль) используется как завершающая планка при отделке оконных откосов сэндвич-панелями толщиной 9-10 мм.
Материал: ПВХ.
Особенности профиля: идеально белый, максимально подходит по цвету к большинству существующих сэндвич-панелей.

Отличается повышенной светостойкостью, т.е. гарантированно не пожелтеет в течение 10 лет, а также отличной элластичностью и низким содержанием мела (не более 10 %).
За счет полукруглой формы хвостика отлично прилегает к неровным стенам, прекрасно закрывает любые сколы и царапины, остающиеся после монтажа. За счет сужающейся формы боковых планочек идеально крепится к краю сэндвич-панели. Специально подобранный состав сырья обеспечивает нашим профилям прекрасную эластичность и отсутствие хрупкости. Планка легко режется специальными ножницами, оставляя ровный край без трещин и сколов.

Расчет металлосайдинга. Как рассчитать количество сайдинга для обшивки дома, а также комплектующих и доборных элементов

Откосная планка — используется при заглублении оконной рамы, двери более 70 мм.

Рассчитывается по периметру проема за вычетом размера отлива, порога. J-фаска карнизная, ветровая планки и софиты — элементы отделки фронтонных и карнизных свесов.

Методика расчета 1. Количество сайдинга для отделки дома. Округление производим в большую сторону.

Наш калькулятор сайдинга поможет вам предварительно рассчитать количество материалов для обшивки дома. Облицовка дома сайдингом предполагает использование доборных элементов и аксессуаров: наличники, планки, внутренние и наружные углы. Если конструкция фасада сложная — со множеством углов и скосов, в таком случае запаситесь дополнительными аксессуарами. Размеры сайдинга и комплектующих от одного производителя идеально совпадают независимо от цвета, что значительно упрощает их подбор, проведение расчетов и последующий монтаж конструкций.

Расчет доборов стандартная длина 3 м. Число внутренних углов определяется аналогично расчету наружных элементов. Итого: 4 шт.

Откосная планка рассчитывается штучно. Итого: 10 планок. Онлайн-расчет сайдинга Сайты производителей и компаний, продающих облицовочные материалы, содержат программы для подсчета сайдинга и комплектующих.

Данные с плана дома вводим в таблицу калькулятора: 1. Данные для расчета панелей: Высота Ширина Площадь считает программа 1 стена 3 10 2 стена 3 8 3 стена 3 10 4 стена 3 8 Площадь считается автоматически.

Расчет количества сайдинга

Окна, двери, гаражные ворота высота ширина Количество окон Площадь 1 проем 1. Углы Высота Количество углов Внешние 3 4 Внутренние 0 0 4.

Карнизная планка — 0 отсутствуют. Софит — 0. Автор: Иван Яскевич.

Установка ветровой доски при обшивке дома сайдингом Производители сайдинга выпускают множество доборных элементов для монтажа обшивки зданий, Как правильно крепить стартовый профиль для сайдинга Сайдинг — удобный, практичный и эстетически привлекательный материал, самый доступный Видео уроки по монтажу околооконной панели сайдинга Сайдингом обшивают разные строения, чтобы защитить поверхность стен от влияния Выбор читателей Проекты домов из газобетона Выбираем фундамент для дома из пеноблоков Что лучше пенобетон или газобетон?

Последние комментарии. Копирование материалов сайта возможно без предварительного согласования в случае установки активной индексируемой ссылки на наш сайт. Это может быть самый простой виниловый сайдинг или красивый и необычный металлический.

Выбор комплектующих к сайдингу

Первый более приемлемый для отделки частных домов и прочих построек на участке. Размеры панелей и отдельных элементов отличаются, но такие данные можно легко получить у производителя или продавца.

Расчет фронтона во многом зависит от того, какую именно он имеет форму, возможны следующие варианты:.

Фронтон представляет собой продолжение стены, которое примыкает непосредственно к скатам кровли. Конструкция фронтона обычно представляет собой треугольник или трапецию, тут все зависит от того, какую форму принимает крыша дома. Лучше всего использовать второй вариант, в этом случае конструкция получится более надежной и прочной. Для обшивки фронтонов сегодня все чаще используется сайдинг, как и для отделки всего фасада. Сайдинг — удобный и относительно недорогой материал, который является разновидностью вентилируемых систем.

Если дом необходимо обшить сайдингом, то все расчеты по вычислению квадратуры проводятся с учетом:. Можно выполнить расчет и по-другому, для чего отдельно вычисляется площадь для каждой стены, полученные значения суммируются.

Расчет сайдинга на обшивку фронтона

Расчет сайдинга для обшивки фронтонов дома производится: а — по стенам; в — по треугольным фронтонам; в — поломанным фронтонам; г — по слуховым и чердачным окнам. Чаще всего расчет необходимо выполнять для фронтонов треугольной формы. Такая крыша самая простая, она применяется часто. Фронтон образуется при пересечении двух скатов прямой формы.

Элементы для фронтона

Сам расчет исходя из того, что треугольник равнобедренный, длины его боковых сторон равны друг другу. Площадь такой фигуры вычисляется следующим образом:. Общий расчет сайдинга для обшивки дома выполнить самостоятельно несложно. Достаточно воспользоваться двумя формулами и провести простые вычисления.

Начинать расчет сайдинга для обшивки дома следует с измерения площади стен, которые необходим закрыть. Для этого измеряется их высота и ширина, после чего вычисляется площадь путем перемножения длины стены на её высоту.

Если сайдинг применяется для обшивки всего фасада дома, то необходимо вычислить площадь всех стен, затем прибавить к площади фасада значение для фронтонов:. Данные изделия изготавливаются из аналогичного материала и монтируются на местах сопряжения стен, углах, на карнизе и фронтоне. Доборные элементы, как и сама виниловая панель, имеют стандартизированные параметры.

Сайдинг и доборы к нему рекомендуется приобретать только от одного производителя.

Для расчета сайдинга нужно сделать так:

Это обязательное условие, так как помимо цвета и дизайна, элементы различных производителей имеют расхождения конструктивные расхождения по крепежным отверстиям, выпирающим частям, сгибам и т. В общих случаях, данного количества доборных элементов достаточно для обшивки частного дома. Перед проведением расчетов желательно узнать точные размеры приобретаемой облицовки. Если данные вычислительные операции кажутся слишком сложными, то рекомендуется воспользоваться онлайн калькулятором для расчета количества сайдинга.

Способы расчета сайдинга

Это исключит возможные ошибки, так как программа работает только с учетом вводимых данных. Настоятельно рекомендуем не заказывать облицовку через интернет с доставкой на место проведения работ. Желательно лично посетить торговую точку и проверить качество облицовочных материалов. Перед походом в строительный магазин следует распечатать на принтере и переписать в блокнот те результаты, которые вы получили в ходе вычислений.

При необходимости следует обратиться к продавцу и проконсультироваться по поводу правильности данных показателей.

Как правило, продающая сторона быстро проверит их при помощи собственных программ.

Ошибка разрыва связи

    Приборная панель

    UMTSS3010

    Перейти к содержанию

    Приборная панель

    • Авторизоваться

    • Панель приборов

    • Календарь

    • Входящие

    • История

    • Помощь

    Закрывать

    1 Поговорите с Томом Нуком об инфраструктуре , затем выберите о мостах / спусках .
    2 Выберите тип наклона, который вы хотите построить.
    3 Используйте комплект маркеров наклона рядом с обрывом.
    4 Уклон будет построен на следующий день после достижения цели.

    • Вам нужно 2×1 ячейки на скале и 2×3 ячейки на земле ниже; всего 8 мест.
    • Наклоны нельзя строить по диагонали.
    • Уклоны нельзя строить непосредственно рядом друг с другом.
    • Наклоны не могут быть построены лицом к воде.
