Установка счетчиков тепла

Компания АО “ЭнергосбыТ Плюс” предлагает комплексную услугу, направленную на оптимизацию расходов на тепловую энергию — установка узла учёта тепла. Он представляет собой ряд устройств и приборов, обеспечивающих учет тепловой энергии, объема теплоносителя, контроль и регистрацию его параметров с целью оптимизации расходов.

Согласно требованиям Федерального закона РФ от 23 ноября 2009 года №261-ФЗ, установка приборов учета обязательна во всех зданиях. Расчеты за энергоресурсы должны осуществляться на основании данных, определенных при помощи приборов учета.

По данным статистики большинство инженерных коммуникаций находятся на стадии значительной степени изношенности. Помимо этого, собственникам приходится переплачивать за постоянный рост тарифов на коммунальные услуги, завышенный норматив потребления тепловой энергии и отсутствие средств достоверного учета потребленного тепла.
Установка узла коммерческого учета тепловой энергии позволяет платить только по факту ее использования, что означает снижение ежемесячных платежей.

Наша компания осуществляет поставку, монтаж и техническое сопровождение энергоэффективного оборудования по учету тепла. Наши специалисты проведут техническую консультацию при подборе оборудования, а также расскажут всё о дополнительных материалах и комплектующих для проведения монтажных работ.

Гарантия качества на оборудование регламентируется заводом-изготовителем; гарантия на работы по установке, а также все конструктивные элементы составляет 2 года. Срок эксплуатации узлов учета составляет 12 лет, межповерочный интервал – 4 года.

Минимальный срок установки счетчиков тепла – 10 рабочих дней. Далее следует ввод в эксплуатацию и постановка на коммерческий учет. Наши специалисты проведут бесплатное обследование системы теплоснабжения, проектирование, монтаж и пусконаладочные работы. Как показывает практика, с момента получения ТУ до подписания рабочего проекта на установку счетчиков тепла проходит не более 30 дней.

Подробное описание
Скрыть описание

Услуга будет полезна производственным и другим предприятиям, а также муниципальным и бюджетным учреждениям, которые столкнулись с одной из перечисленных проблем:

• ввод в эксплуатацию нового объекта строительства;
• отсутствие в точках учета тепловой энергии приборов учета;
• неисправность или выход из строя существующего счетчика;
• истечение срока службы действующего счетчика.

Оборудование узла учета тепловой энергии требует значительных единовременных вложений, но в результате приводит к значительному снижению расходов на оплату тепловой энергии. Расходы на приобретение оборудования в долгосрочной перспективе компенсируются и достигается эффект стабильной дальнейшей экономии.

Индивидуальный учет отопления

Индивидуальный учет отопления

  Существуют следующие принципы расчета за отопление:

• Если в жилом доме не установлен общедомовый теплосчетчик (ОДПУ), то расчет ведется по нормативам потребления.
• Если в жилом доме установлен общедомовый теплосчетчик (ОДПУ), то расчет стоимости отопления квартиры ведется по показаниям теплосчетчика пропорционально площади квартиры.
• Если установлены ОДПУ и индивидуальные приборы учета тепла в каждой квартире, то расчет ведется по реальному потреблению на основании показаний квартирных приборов с добавлением доли квартиры на отопление мест общего пользования.

Только в последнем случае можно достигнуть реального снижения оплаты за отопление. Для этой цели и предназначен расчет расходов на отопление, основанный на индивидуальном учете на базе квартирных приборов учета.

Какие приборы учета можно использовать?

Квартирные счетчики тепла



Это приборы, которые позволяют непосредственно измерить тепло, поступившее в квартиру – посмотрели на дисплей и увидели свое теплопотребление. При всех очевидных достоинствах такого прибора, имеет он и недостатки.

Прежде всего – этот прибор дорогой.

Второй недостаток состоит в том, что теплосчетчик можно применить не во всех системах отопления. В большинстве домов уже построенных и во вновь вводимых используется так называемая вертикальная разводка труб отопления – стояки, проходящие вертикально сверху-вниз через весь дом. На каждом этаже делается отвод для подключения к радиатору отопления. Количество таких стояков в доме может быть достаточно большим с соответствующим большим количеством отводов к радиаторам в квартире. При использовании теплосчетчика, для того, чтобы учесть все тепло, поступающее в квартиру, нужно установить отдельный теплосчетчик в каждый из таких отводов.  В итоге, в одной квартире нужно установить много теплосчетчиков. Каждый из них, помимо немалой стоимости, будет требовать периодического обслуживания, поверки и ремонта при необходимости. И это все тоже не бесплатно.

И третий недостаток заключается в том, что большое количество теплосчетчиков в вертикальной системе отопления вносят существенное гидравлическое сопротивление, что может привести к нерасчетной работе всей системы отопления.

По перечисленным причинам, индивидуальные теплосчетчики применяются в домах с горизонтальной разводкой труб отопления, т.е. там, где в квартиру входит одна труба, подводящая тепло и одна труба, отводящая.

Что такое распределители тепла и как они работают?

Распределители это небольшой, относительно недорогой электронный прибор, имеющий два датчика температуры, которые, фиксируют температуру поверхности радиатора и помещения, вычислительный процессор и дисплей. Процессор на основе данных с датчиков температуры определяет тепловой поток от радиатора в помещение, интегрирует значения во времени и отображает информацию на дисплее.

Величина отображаемого значения является безразмерной и отражает долю тепла, отданную данным отопительным прибором относительно общего расхода жилого дома. Эти показания не могут быть отражены напрямую в единицах тепла, поскольку распределитель не имеет расходомера, учитывающего объем прошедшего через радиатор теплоносителя – законы физики глобальны и отменить их пока никому не удавалось.

Чем горячей радиатор отопления при одной и той же температуре в помещении, тем больше данный радиатор отдает тепла и тем больше единиц будет отображаться на дисплее.

Теплопотребление квартиры определяется расчетом. Исходными данными для расчета являются показания ОДПУ (они показываются именно в единицах теплопотребления), наличие которого обязательно, и сумма показаний всех распределителей в доме и в каждой квартире. При расчетах учитывается коэффициенты, отражающие технические характеристики отопительных приборов, «понижающие» коэффициенты «невыгодно» расположенных угловых, нижних и верхних квартир и расходы на отопление мест общего пользования. Результатом расчета является теплопотребление каждой квартиры, выраженное в единицах теплопотребления, т.е. в Гкал или в кВт*час.

Pаспределители устанавливаются прямо на поверхность радиатора без врезки в трубопроводы. Поэтому они не вносят никаких изменений в работу системы отопления. Распределителями можно оснастить любые дома, в которых установлен ОДПУ. Количество распределителей в квартире может быть достаточно большим (от 2 штук в однокомнатной квартире до 5-10 штук в многокомнатных квартирах), но с учетом невысокой стоимости самого распределителя и незначительной стоимости монтажа, общие затраты на оборудование квартиры оказываются существенно ниже стоимости установки теплосчетчиков.

Ограничением на применение распределителей является необходимость оборудовать распределителями не менее 75% радиаторов в доме.

Необходимым условием применения поквартирного учета является возможность жителя влиять на количество подаваемого в квартиру тепла. Естественно, что делать это житель должен без вмешательства в работу домовой системы отопления.

Для регулирования тепла в квартирах применяются радиаторные термостаты.

Мосжилинспекция разъясняет в чем различие между индивидуальными приборами учета тепла и распределителями

Главная составляющая оплаты за жилищно-коммунальные услуги – плата за отопление. При этом в зависимости от конструктивных особенностей инженерных коммуникаций применяются различные методики коммерческого расчета за потребленные ресурсы.

Как пояснил начальник Мосжилинспекции Олег Кичиков, есть отличия между индивидуальными приборами учета тепла и распределителями, различается и порядок расчетов за предоставляемую коммунальную услугу по показаниям таких приборов.

Так, индивидуальный прибор учета тепла – это средство измерения, устанавливаемое на одно жилое или нежилое помещение в многоквартирном доме (за исключением жилого помещения в коммунальной квартире), используемое для определения объемов (количества) потребления тепловой энергии в каждом из указанных помещений. Критерии отсутствия возможности установки индивидуального прибора учета тепла отражены в приказе Минрегиона России от 29.12.2011 № 627.

Индивидуальный прибор учета тепла устанавливается на границе эксплуатационной ответственности между управляющей организацией (жилищным объединением) и собственником жилого или нежилого помещения в многоквартирном доме.

Распределитель – это устройство, используемое в многоквартирном доме, оборудованном коллективным (общедомовым) прибором учета тепловой энергии, и позволяющее определить долю объема потребления коммунальной услуги по отоплению, приходящуюся на отдельное жилое или нежилое помещение, в котором установлены такие устройства, в общем объеме потребления коммунальной услуги по отоплению во всех жилых и нежилых помещениях в многоквартирном доме, в которых установлены распределители.

Распределители устанавливаются на всех отопительных приборах, имеющихся в границах одного жилого или нежилого помещения в многоквартирном доме.

По словам Олег Кичикова, начисление платы за предоставленную коммунальную услугу «отопление» по показаниям индивидуальных приборов учета тепла или по показаниям распределителей возможно только при условии, что многоквартирный дом оснащен работоспособным и допущенным к коммерческим расчетам ресурсоснабжающей организацией общедомовым прибором учета тепловой энергии (ОДПУ ТЭ), а индивидуальные приборы учета тепла или распределители введены в эксплуатацию в соответствии с требованиями п.81 постановления Правительства Российской Федерации от 06.05.2011 № 354.

При этом учет тепловой энергии с использованием распределителей возможен только, если более 50 процентов общей площади всех помещений в многоквартирном доме, оборудовано распределителями, тогда как учет тепловой энергии с использованием индивидуальных приборов учета тепла не предусматривает какие-либо требования по количеству оснащенных индивидуальными приборами учета тепла помещений.

Установить счетчик тепла в квартире

Еще совсем недавно установить в квартире индивидуальный счетчик тепла было очень сложно, а иногда и вообще нереально. Но все меняется. Сейчас эти приборы все чаще появляются у тех, кто хочет расходовать ресурсы грамотно и платить только за те услуги, которыми реально пользуется.

Выгодно или нет установить счетчики отопления в квартире

Установка теплосчетчиков в квартире разрешена в тех зданиях, где предусмотрен прибор учета общедомового потребления. Пока они есть далеко не во всех многоэтажках, но ситуация постепенно меняется.

Перед тем как решиться на установку индивидуального прибора, который будет учитывать объем потребляемого тепла, нужно понять все нюансы этой процедуры. Нелишне и оценить потенциальные преимущества и недостатки. Для большинства первых будет больше.

Плюсы теплосчетчика:

• Существенная экономия на отоплении, оплата только того, что реально было получено;
• Регулирование температуры и снижение потребления при необходимости;
• Не придется оплачивать тепло по нормативным показателям круглый год, ведь квитанции за отопления будут приходить только во время отопительного сезона.

А теперь о недостатках:

• Обязательное наличие общедомового прибора учета, который есть пока далеко не везде;
• Затраты на монтаж и оборудование, которые напрямую зависят от количества батарей;
• Необходимость регулярной проверки оборудования, которая проводится на платной основе.

Чего больше – плюсов или минусов нужно решать индивидуально. Еще совсем недавно установка счетчиков воды была крайне непопулярной услугой, а сейчас эти устройства есть в большинстве квартир. Можно не сомневаться, что это ждет в ближайшее время и теплосчетчики.

Стоит учесть, что иногда ставить счетчик тепла может быть невыгодно, поскольку экономия окажется слишком призрачной или будет полностью отсутствовать. Это может произойти в следующих ситуациях:

• Жилое помещение угловое, а также находится на первом или последнем этаже, где потери отопления более значительные;
• Дом старый, стены и окна плохо утеплены, присутствует постоянное ощущение сквозняка;
• Холодно в подъезде;
• Тепловая магистраль введена в дом посредством элеватора.

Если часть этих проблем решаема, то повлиять на другие собственник квартиры не в силах. Большинство домов, построенных десятилетия назад, не соответствуют современным стандартам энергоэффективности. Часто выгода от установки счетчика тепла есть только в новостройках. В домах, построенных 20-30 лет назад она может полностью отсутствовать.

Как поставить индивидуальный прибор учета тепла в квартире

Перед тем как установить индивидуальный счетчик тепла в квартире, не лишним будет ознакомиться с регламентирующими этот процесс законодательными актами. Также важно уточнить технические вопросы, почитать советы и рекомендации специалистов.

Теплосчетчики в законодательстве РФ

Согласно федеральному закону №261 в каждом многоквартирном доме должны быть установлены общедомовые приборы учета. Их монтаж производится за счет средств жильцов и должен быть согласован со всеми собственниками жилья на их общем собрании. Постановлением Кабинета Министров №364 установлена методика расчета оплаты услуг по теплоснабжению при наличии в доме общедомового, а в квартирах индивидуального приборов учета тепла.

Оба эти документа содержат большой объем информации, которую кратко можно сформулировать так:

• Если многоквартирный дом не оснащен общедомовым тепломером, то плата на отопление рассчитывается на основании нормативных показателей с применением повышающего коэффициента;
• Собственники не обязаны устанавливать личные приборы учета отопления, это делается ими на добровольной основе;
• После установки тепломер необходимо сдать в эксплуатацию ресурсоснабжающей компании.

В конце 2018 года Правительство выпустило постановление №1708. Оно внесло определенные изменения в порядок использования тепломеров. Раньше установить счетчик тепла требовалось во всех помещениях многоэтажки. Только на таком условии его показания могли быть приняты для расчета потраченных ресурсов. Теперь это требование утратило актуальность. Порядок начисления платы по-прежнему регламентирует постановление №364. Предусмотрено также, что, помимо расчетов по прибору учета, собственник оплачивает также свою долю за обогрев мест общего пользования.

Изменения в законодательной базе происходят регулярно.

Порядок действий для установки теплосчетчика

Чтобы начать платить за тепло исходя из показаний индивидуального тепломера, необходимо провести его монтаж. Этот шаг предварительно требуется согласовать с необходимыми инстанциями. Что предстоит делать, если в доме еще нет общего прибора учета:

• Провести собрание собственников и большинством голосов принять решение о необходимости установки общедомового счетчика;
• Обратиться в управляющую или предоставляющую ресурсы компанию, передав протокол собрания собственников.

Дальнейшие работы будут вестись под контролем компании, предоставляющей коммунальные услуги в доме.

Когда общий счетчик в доме будет установлен и введен в эксплуатацию, можно приступать к действиям по согласованию и монтажу оборудования. Для этого нужно:

• Согласовать установку счетчика с предоставляющей ресурсы компанией, специалисты которой подготовят проектную документацию и выполнят необходимые расчеты;
• Произвести размещение тепломеров;
• Зарегистрировать оборудование и ввести его в эксплуатацию, передав соответствующие сведения в управляющую компания, провести опломбирование.

Важно помнить, что все работы должны выполняться специалистами, имеющими на то необходимые разрешения и точно знающими как правильно установить индивидуальный счетчик тепла для квартиры.

Нюансы установки счетчиков тепла в квартире с вертикальной разводкой

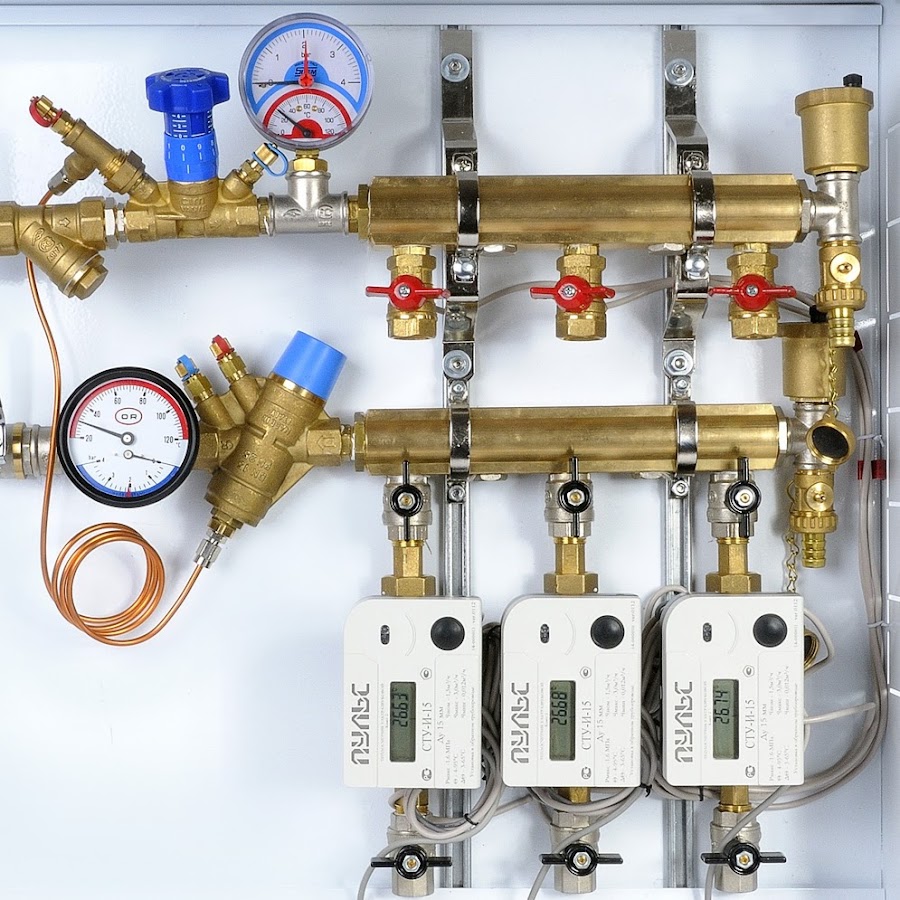

Дешевле и легче всего установить прибор учета тепла в тех многоквартирных домах, где произведена горизонтальная разводка отопления. В этом случае достаточно одного тепломера, который устанавливается обычно за пределами квартиры. Монтаж прост, стоит недорого и не требует проведения дополнительных работ.

Совершенно иначе обстоят дела, если разводка отопления в доме вертикальная. В ряде случаев вообще не удается согласовать проект на установку тепломеров, ведь нюансов возникает слишком много. Есть даже обширная судебная практика на тему того, как собственники через суд добивались введения в эксплуатацию установленных ими теплосчетчиков.

Вертикальная разводка отопления предполагает, что в квартире располагается несколько стояков, к каждому из которых подключены один или более радиаторов. Соответственно тепломер необходимо установить на каждый стояк, что затратно, визуально будет выглядеть не совсем эстетично. Это оборудование управляющие компании неохотно принимают в эксплуатацию. Причина в том, что оно учитывает объем тепла, полученный только от радиатора, но не принимает в расчет тепловую энергию, получаемую от стояка.

Оптимальное решение для помещений с вертикальной разводкой отопления – радиаторный распределитель тепловой энергии. Этот прибор определяет не абсолютное, а относительное количество тепла, выдаваемое отдельным радиаторов. Измерение ведется посредством анализа разницы между температурой поверхности радиатора и воздуха в помещении. Оборудование не требует врезки в систему, а просто закрепляется особым образом на поверхности радиатора. Такой прибор учета выглядит более эстетично, проще в монтаже и станет лучшим решением при наличии вертикальной системы отопления.

Виды приборов учета

Определить соответствующий требуемым параметрам прибор учета тепла должна будет та организация, которой доверено составление проекта и монтаж оборудования. Мнение заказчика также принимается в расчет, поэтому он должен понимать особенности разных типов оборудования, их преимущества и недостатки.

Самые популярные модели:

• Механические – учитывают объем проходящей через них горячей воды и разницу в температуре носителя между подающей трубой и обраткой;

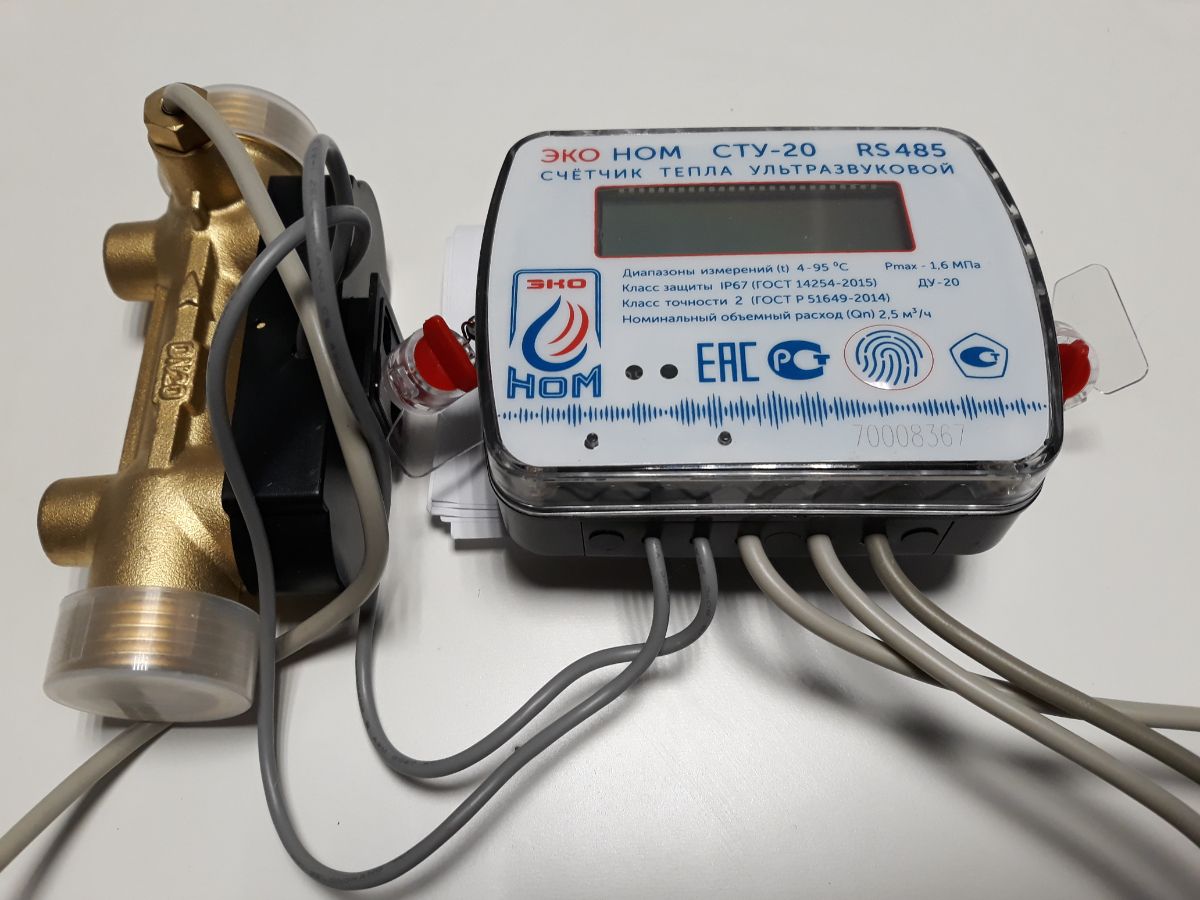

• Ультразвуковые – состоят из излучателя и приемника, определяют расход и температуру теплоносителя при помощи ультразвука, считаются долговечными, но требовательны к чистоте воды в радиаторах;
• Электромагнитные – измеряют необходимые показатели посредством образования электрического тока, получаемого при прохождении воды через магнитное поле, отличаются недостаточной точностью и используются нечасто;
• Распределители – оптимальны для квартир с вертикальной системой отопления, не требуют врезки в систему, нужные показатели получают посредством изменения разницы температуры радиатора и воздуха в помещении.

При выборе тепломера нужно учесть, что так же, как и проверка счетчиков воды в Москве, нужна регулярная оценка состояния или замена тепломеров. Межповерочные интервалы у разных моделей отличаются. Чем этот срок больше, тем больше оборудование будет работать, не требуя дополнительного платного обслуживания. Например, распределители способны функционировать без дополнительного обслуживания в течение 10 лет, а вот механические и ультразвуковые модели всего 4 года. Некоторые модели для повышения эффективности работы требуют дополнительного магнитно-сетчатого фильтра. Это повлечет дополнительные траты и риски, которые также должны быть учтены при выборе.

Заключение

За индивидуальными тепломерами будущее, в этом нет сомнений. Рациональный расход ресурсов и их грамотное и осознанное потребление стали приоритетами большинства стран мира. Постепенно этот современный тренд становится популярным и в России. Следовать ему поможет и контроль за расходом энергии на отопление.

При переходе на новый способ контроля за потребляемой тепловой энергии нужно соблюсти все законодательные и нормативные требования, предварительно озаботиться установкой общедомового теплосчетчика. Регулирующие эту сферу ЖКХ законы постоянно меняются, поэтому перед началом проведения работ нужно уточнить актуальные требования.

нюансы установки индивидуального теплосчетчика в многоквартирном доме, его законность, принцип работы, а также каким должен быть

Сегодня уже никого не удивляет, что многие собственники квартир ищут любые способы снизить затраты на коммунальные услуги, особенно на отопление.

Так будет продолжаться, пока тарифы на них не станут адекватными по отношению к заплатам.

Самый простой, не требующий долгой бюрократической волокиты способ хоть как-то сэкономить в зимний период, это установка индивидуального счетчика на отопление в квартире.

Счетчик на отопление в квартиру

Существующая в настоящее время тарифная сетка на оплату обогрева обязует жильцов платить не за потраченные киловатты, а за отапливаемые метры. При этом не учитывается, есть ли тепло в помещении или нет. Такая ситуация не устраивает все большее количество людей.

О том, насколько экономически выгоден счетчик отопления для квартиры, законность этой процедуры и ее осуществимость, пока еще ведутся споры.

Как поставить счетчик на отопление в квартиру?

Как показала многолетняя практика по установка счетчиков на отопление в квартире, при этом нужно учитывать несколько нюансов:

1. Прежде всего, важна схема отопительного контура. Так в домах, возраст которых более 20 лет, в основном встречается вертикальная разводка отопительных труб, что подразумевает, что во всех помещениях присутствует сразу несколько стояков. Как правило, установка теплосчетчиков на отопление в многоквартирном доме с таким контуром либо невозможно, либо стоит невероятно дорого, так как измерительную аппаратуру придется устанавливать на каждый стояк. В многоквартирных домах нового поколения используется горизонтальная разводка, при которой в каждую квартиру тянется один стояк. При такой системе нет законодательных запретов на монтаж измерителя.
2. Чтобы установить счетчик, потребуется соответствующее разрешение от организации, поставляющей тепло в дом. В ней должны быть указаны все технические параметры отопительной системы многоквартирного здания, по которым будет подбираться измеряющий прибор.
3. Приобретенный счетчик необходимо предъявить для оценки контролирующей инстанции, которая поставит его на учет.
4. Установкой теплосчетчиков на отопление в квартиру обязаны представители организаций, имеющих на это соответствующее разрешение.

Многие потребители задаются вопросом, насколько выгодны все эти усилия и финансовые вложения, и как быстро окупятся затраты. Однозначного ответа нет, так как даже при регулировании тепла в квартире и существенной его экономии, ее жильцы обязаны будут оплачивать обогрев общей площади – подъезда, подвала, если таковой имеется, лестничной клетки.

Единственное, что выгодно потребителю тепла при работающем счетчике, так это возможность отключить от отопления помещения, в которых оно не нужно. В этом случае затраты намного снижаются, что сразу отразится в документе на оплату.

Нет нужды устанавливать индивидуальные счетчики на отопление в квартире, если в ней не была проведена дополнительная теплоизоляции, например, пола или стен, особенно если они наружные.

Нюансы установки

Чтобы вся процедура по установке теплосчетчика была законной, нужно соблюдать следующую последовательность действий:

• получить разрешение;
• составить план по установке счетчика и проводимых работ;
• выбрать компанию, которая будет осуществлять монтаж прибора и постановку его на учет;
• монтаж счетчика;
• подписание договора с организацией, устанавливающей прибор, о контроле и учете потребляемого тепла;
• провести испытание аппаратуры.

Самовольная установка теплового счетчика на отопление в многоквартирном доме повлечет за собой серьезные проблемы, которые, скорее всего, закончатся большим штрафом и демонтажем оборудования.

Каким должен быть?

Есть ли счетчики на отопление в квартирах?

На сегодняшний день известны 2 типа измерительных приборов отопления:

1. Механические, в которых для определения количества протекаемой через систему жидкости используются крыльчатки, которые погружаются в воду.

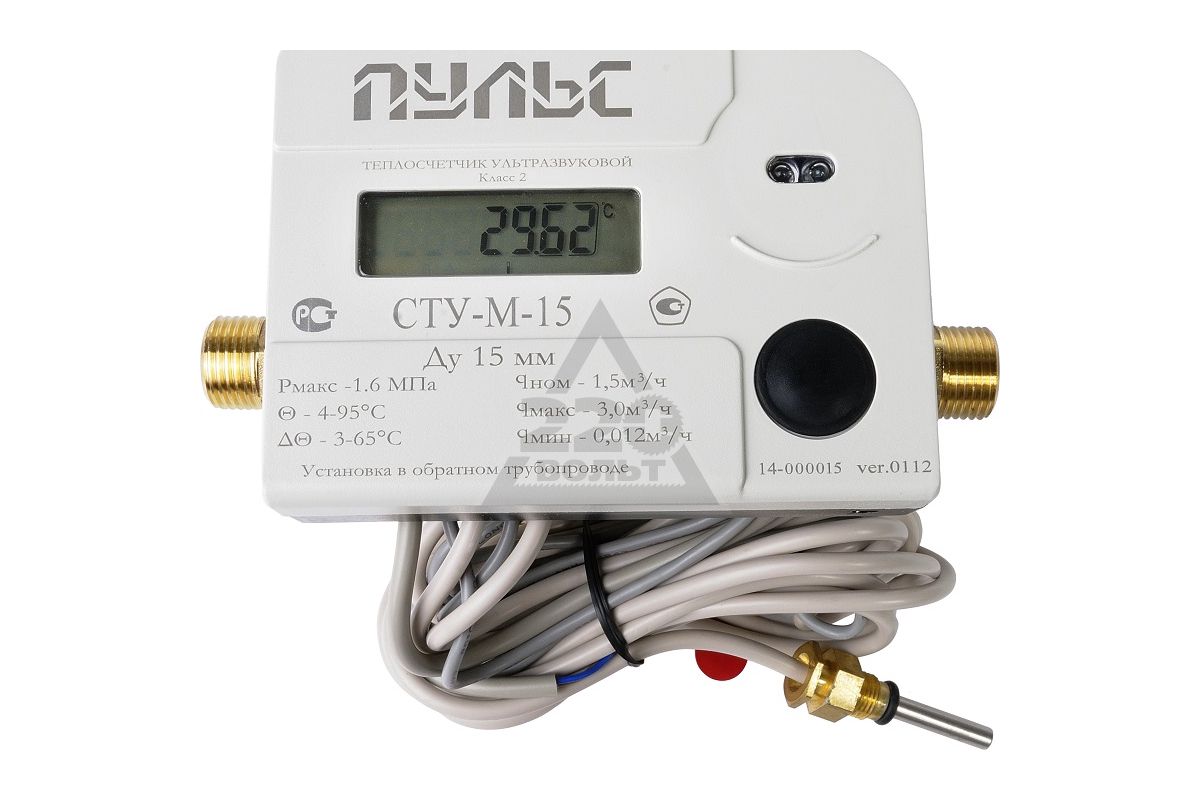

2. Ультразвуковые, хотя и стоят дороже, но отличаются надежностью и дают более точные показатели. В них количество жидкости определяется при помощи ультразвука.

Как правило, большинство компаний, занимающихся разрешительной документацией и установкой измерительных приборов настаивает на приобретении ультразвуковых моделей. Это связано с тем, что такие счетчики на батареи отопления в квартире трудно обмануть, чтобы снизить каким-либо образом их показатели.

Кроме таких счетчиков существуют так называемые анализаторы расхода тепла, которые устанавливаются непосредственно на поверхность радиатора. В их программе заложены параметры по считыванию показаний тепла воздуха и теплоотдачи самого обогревательного прибора.

Единственное, что нужно сделать, так это внести параметры батареи в его память, и если в Европе они уже давно заменяют сложный монтаж тепловых счетчиков на отопление для квартиры, то на постсоветское пространство они только выходят и стоят очень дорого.

Перед тем, как установить счетчики на отопление в квартире, следует разобраться в том, как они работают.

Как работает счетчик на отопление в квартире?

Принцип работы счетчика отопления в квартире:

1. Расходомер определяет, сколько воды протекает через отопительную систему. Он монтируется в подающую трубу и дает показания на определенную единицу времени.
2. Температурные датчики указывают данные прямого и обратного потоков.
3. Электронный вычислитель суммирует все показатели и выдает полученные цифры о потребляемом количестве тепла на дисплее.

Потребители, которые пользуются индивидуальным тепловым счетчиком для квартиры на отопление, отмечают существенное снижение затрат на оплату отопления по счетчику в многоквартирном доме, но связано это не с уменьшением тарифов, а с их личным контролем потребления тепла.

Установка счетчика

Как правило, монтаж и установка счетчиков отопления в многоквартирном доме не занимает много времени, но требует соблюдения ряда правил:

1. Для прибора должно быть выбрано место, к которому будет свободный доступ для его проверки и снятия показателей.
2. Для монтажа выбирается ровное место на трубе, так как любые ее изгибы будут отрицательно влиять на замеры.
3. Температурный датчик устанавливается с заходом его фиксатора до середины поперечного сечения трубы отопления.
4. Для предотвращения завоздушивания системы и таким образом, изменения точности показаний, перед счетчиком нужно установить штуцер.
5. Для упрощения снятия уже установленного измерительного прибора, до него и за ним нужно установить шаровые краны.

Для многих потребителей самым насущным является вопрос, сколько стоит счетчик на отопление в квартиру. Как показывает практика, в это понятие входит не только стоимость счетчика на отопление в многоквартирном доме, но и разрешительные документы, и установка, и обслуживание. Поэтому в каждом конкретном случае стоимость может быть разной.

Счетчики тепла вызвали горячие споры – Газета Коммерсантъ № 153 (6633) от 27.08.2019

Споры об обязательности установки индивидуальных приборов учета тепла в новостройках должны завершиться до ноября этого года — окончательная позиция по этому вопросу будет отражена в итоговом варианте проекта стратегии развития ЖКХ на 2020–2035 годы. Пока же градус дискуссии не снижается. Минстрой предлагает дать возможность решать вопрос об установке поквартирных теплосчетчиков на общих собраниях собственников (оставив при этом обязательность общедомовых приборов учета). Минэкономики и бизнес-сообщество продолжают настаивать на том, что отмена требования об обязательной установке индивидуальных счетчиков нецелесообразна.

Формально на урегулирование споров о судьбе нормы об обязательной установке индивидуальных приборов учета тепла в новостройках осталось около двух месяцев. Окончательная позиция по этому вопросу, как сообщили “Ъ” в Минстрое, будет отражена в итоговом варианте проекта стратегии развития ЖКХ до 2035 года — его ведомство намерено представить в ноябре. Документ должен заменить действующую стратегию действий до 2020 года. Как ранее заверял Минстрой, проект будет обсуждаться с «максимальным привлечением экспертного сообщества».

Дискуссия развернулась после появления предложения Минстроя отменить обязательную установку тепловых счетчиков в новостройках (эта норма закона «Об энергосбережении» действует с 2012 года).

Объяснялась эта идея тем, что даже при наличии индивидуальных счетчиков определить фактически затраченный объем энергии невозможно, в частности из-за того, что при снижении температуры в одной квартире для поддержания привычной температуры в соседней ее жильцам потребуется большее количество тепла (соответственно, повышаются и их затраты).

«Наша инициатива появилась на фоне активной пропаганды компаний-производителей приборов учета о том, что установка тепловых счетчиков — это панацея от всех проблем»,— пояснил “Ъ” замминистра Максим Егоров. Предложение Минстроя — устанавливать в обязательном порядке лишь общедомовые приборы учета тепла, а вопрос об индивидуальных счетчиках оставить на усмотрение общего собрания собственников.

Оппонентом Минстроя в дискуссии выступило Минэкономики — в ведомстве настаивали на том, что экономия от использования индивидуальных систем теплового учета составляет около 20%.

На основании этого Минэкономики даже предлагало распространить требование об их установке и на вторичный жилой фонд. Обсуждалась эта идея и с представителями отраслевого сообщества — на площадке комиссии РСПП по ЖКХ (см. “Ъ” от 4 июля).

«Мы стараемся сбалансированно учесть точки зрения всех сторон»,— говорит Максим Егоров. Однако, как показывает текущее положение дел, сделать это будет непросто. Как стало известно “Ъ”, глава РСПП Александр Шохин донес до профильного вице-премьера Виталия Мутко позицию большинства членов комиссии по ЖКХ о том, что отмена обязательной установки нецелесообразна, и попросил учесть эту позицию. Виталий Мутко переадресовал письмо господина Шохина в Минстрой, Минэкономики, ФАС и Минэнерго с резолюцией «для использования» при проработке вопроса об отмене обязательной установки таких счетчиков в новостройках. Этот вопрос планируется рассмотреть на очередном заседании межведомственной рабочей группы по вопросам ЖКХ — как уточняют в Минстрое, дата его проведения пока не определена.

Не меняет своей позиции и Минэкономики — в ведомстве “Ъ” подтвердили, что продолжают придерживаться мнения о необходимости сохранения требования об обязательной установке индивидуальных тепловых счетчиков в новостройках. В Минэнерго переадресовали вопросы в Минстрой, в ФАС на запрос “Ъ” не ответили.

Евгения Крючкова

Тепловые счётчики в квартире — какой выбрать и как установить

Из-за постоянного роста тарифов на отопление в квартире, проблема сбережения энергоносителей делается все насущней. И в настоящее время оптимальным вариантом для этого может служить установка прибора учета тепловой энергии в квартире.

Основной функцией квартирного теплового счетчика является учет тепла из магистрали централизованного отопления и на основании полученных сведений прибора выдавать информацию для оплаты.

Преимущества приборов

Кроме того, что установка индивидуальных приборов учёта тепла в квартире разрешает совершать оплату в зависимости от показаний, у него есть, несомненно, еще плюсовые стороны.

Теплосчетчики для квартир

К таким характерным достоинствам относятся:

1. Частные установки счетчика в жилом помещении позволяют регулировать потребление энергии в зависимости от погодных условий. Преимущественно это востребовано в весенний и осенний периоды, когда температура на улице может меняться каждый день.
2. Посредством прибора можно установить неисправности в магистрали теплоносителя (воздушные пробки, засор). Это приводит к неравномерной подаче тепла, что, разумеется, сразу же выявится на показаниях счетчика в квартире.
3. Монтаж индивидуальных тепловых счетчиков необходим еще и потому, что коммунальные организации насчитывают плату за отопление по установленным нормативам, а не по факту потребления. С прибором же каждый месяц учет тепла в квартире будет производиться согласно показаниям.

Таким образом, выгода от установки индивидуальных приборов учёта тепловой энергии в квартире очевидна.

На заметку. Тепловой счетчик, установленный на ГВС (горячем водоснабжении), быстро оправдает свою стоимость, если в доме некачественное отопление. Это возможно потому, что в случае показаний счетчика ниже 40˚, расчет делается как за холодную воду (согласно постановлению Правительства № 354).

Между тем, монтаж подобных приборов имеет ряд особенностей, и поэтому нужно выделить им особое внимание.

Приборы учета тепла в квартире

Индивидуальные изделия обладают маленьким проходным сечением трубы, не превышающим 20 мм, при этом расчет происходит в пределах от 0,6 до 2,5 м З/ч. Это допускается исходя из расхода теплоносителя и разной температуры воды во входящей и выходной труб отопительной магистрали.

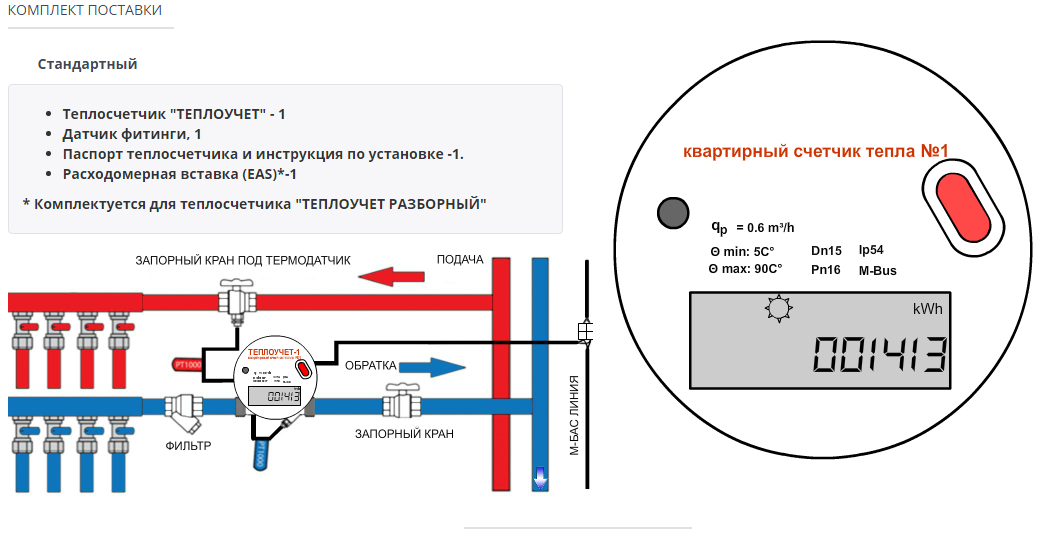

Схема подключения теплосчетчика для квартир

Происходит это таким образом: на жидкостный прибор системы отопления монтируется счетчик и тепловычислитель, у которых эксплуатация предусмотрена в паре. От второго устройства ответвляются два термодатчика, один из них крепится на подводящей, а другой — на отводной трубе.

В результате записывающее устройство собирает необходимые показания индивидуальных счетчиков и с помощью специальных преобразований выводит на шкале количество потребляемого тепла.

Классификация и принцип работы счетчиков тепла

Приоритетным принципом работы всех подобных изделий по учету тепловой энергии являются показания при определенной температуре воды.

Всякий прибор по начислению тепла состоит из трех составляющих элементов:

• Датчик;
• Узел по распределению, напору и сопротивлению жидкости;
• Устройство для учета принятой тепловой энергии.

Схема принципа работы общедомового счетчика тепла

Кроме того, счетчики подразделяются по назначению. Они бывают для индивидуального и промышленного (домового) использования.

Устройства для домов с автономным отоплением и квартир отличаются от домовых более точной регулировкой.

Приборы учета тепловой энергии домового использования подразделяются на несколько видов:

• Механические;
• Электромагнитные;
• Ультразвуковые;
• Вихревые приборы.

Чтобы лучше понять принципиальную работу у них, рассмотрим каждую разновидность подробнее.

Тахометрические приборы

Наиболее доступными по цене и понятными с точки зрения обывателя являются механические устройства. У таких приборов в качестве измерителя является крутящийся барабан в виде небольшой турбины.

Тахометрический теплосчетчик

Во вращение он приходит от напора теплоносителя, благодаря которому и происходит учет потребления воды. Обычно тахометрические счетчики снабжаются двумя расходомерами (на подводящем и отводящем патрубке), элементом сопротивления и тепловычислителем.

Иногда устройства обеспечиваются датчиками давления. У таких счетчиков обязательно должны быть установлены фильтры при входе. Если аппаратура запущена в эксплуатацию без них, то наличие механических примесей (частицы песка, гравия, ржавчины) подействует на работу прибора, и он будет производить искаженные показания.

Электромагнитные устройства

У данного устройства принцип работы базируется на проявлении электромагнитной индукции. Внутри изделия находится несколько магнитов, создающих одноименное поле.

Электромагнитный теплосчетчик

Как известно, вода является хорошим проводником и когда она проходит в магнитном поле, там образуется электрический ток. При этом величина его прямо пропорциональна скорости потока жидкости.

Выработанный электрический ток попадает в вычислительный узел. А так как разница в величинах тока маленькая, такие приборы требуют правильного монтажа и особых условий работы.

Показания данных будут искажены, если устройство подключено с нарушением требуемого уровня (вертикального вместо горизонтальной разводки отопления в многоэтажке). А также в месте соединения не должно быть более узкого пропускного канала.

И еще один фактор, влияющий на достоверность информации у теплоносителей такого типа — в воде исключается присутствие железа во всяком виде (окалины, ржавчины).

Ультразвуковой учет тепла

Счетчики с ультразвуковым излучением отличаются необычным принципом действия и высокой стоимостью. Оригинальность заключается в замере прохождения волны через жидкость, в зависимости от скорости теплоносителя.

Ультразвуковой теплосчетчик

Другими словами, расход рассчитывается по времени, за которое сигнал поступает от источника излучения к приемнику. В данных изделиях важно строгое размещение устройств на одной линии.

Вихревой учет тепла

Приборы турбулентного вида выделяются особым измерением. На пути теплоносителя в трубопроводе находится призма, являющаяся преградой, при этом возникает вихревой поток.

Вихревой теплосчетчик

Число вихревых ответвлений регистрируется специальными датчиками и расходомерами, которые находятся на определенном расстоянии от призмы. И чем сильнее скорость потока, тем образуется большее число вихрей.

Критерии выбора изделия

При выборе теплового изделия нужно ориентироваться не только на стоимость и рекламное описание, но и на эксплуатацию счетчиков тепла. При этом они должны соответствовать следующим характеристикам:

• Диапазон замера воды;
• Гидравлические потери после установки прибора. Диаметр канала за счетчиком не должен быть меньше, чем до прибора;
• Экономия средств. Стоимость изделия и всех комплектующих элементов, необходимых при установке;
• Распространенность данного устройства в регионе проживания, отзывы о нем;
• Сервис выбранного счетчика.

Виды приборов учёта тепла

Важно. Без соответствующего сертификата на прибор, управляющая фирма не возьмет изделие в работу, поэтому при покупке обязательно требуйте этот документ у распространителя.

Кроме выше перечисленных параметров, для специалистов важны такие показатели приборов, как: схема входа теплоносителя и собственно, сама рабочая жидкость, а также им необходимо знать предельные показатели существующих параметров для этого теплоносителя.

Немаловажным фактором при выборе прибора, который устанавливается в квартире, является модель и стоимость выбранного изделия:

Таблица сравнения популярных моделей и цен

Правила законной установки и эксплуатации счетчиков тепла в квартире

Для того чтобы произвести монтаж индивидуального прибора учета тепла законным путем в своей квартире, нужно:

1. Написать заявление на имя управляющего ТСЖ, к которому приложить всю необходимую документацию, свидетельствующую о праве собственности на жилплощадь, технический паспорт и анкету с опросом соседей (необходимо согласие от других жильцов при установке счетчика).
2. В случае положительного разрешения вопроса, надо получить технические условия.
3. Обратиться в специализированную фирму, которая имеет лицензию на оказание данных услуг, и отдать ей собранный пакет документов на согласование.
4. После полученного положительного ответа, заказать им установку теплового счетчика и всей необходимой аппаратуры при этом.
5. Написать заявление и составить договор с фирмой, предоставляющей поставку теплоносителя в дом.

Последовательность установки теплосчетчика

Важно. При установке счетчика уполномоченный представитель специализированной компании должен наглядно показать расчет размера платы за пользование горячей водой и опломбировать счетчик.

Что нужно знать потребителю

1. Как часто снимать показания. Согласно «Правил учета теплоносителя», потребительская организация передает данные компании, осуществляющей теплоснабжение, за целый месяц. Но информацию нужно заносить ежедневно в журнал контроля тепловой энергии в одно и то же время.
2. Периодичность проверки счетчиков. Срок освидетельствования приборов зависит от изготовителей, и такой промежуток может быть установлен в два, три или каждые четыре года. Нужная информация находится в сертификате определенного изделия.
3. Когда установка невозможна или невыгодна. При всех видимых преимуществах теплосчетчика, монтаж его не всегда выгоден, и даже в некоторых случаях просто невозможен.

Во многих домах старой постройки разводка труб вертикальная и монтаж на такие стояки приборов для каждой квартиры теряет смысл. В этом случае лучшим вариантом будет — общий домовой счетчик, но это возможно только с единого согласия всех жильцов.

Общедомовой теплосчетчик

А также невыгодно монтировать счетчики в панельных высотных и малоквартирных одно этажных домах в связи с их несовершенной конструкцией.

Особенности монтажа счетчиков

Монтаж приборов учета тепловой энергии владелец квартиры не имеет права, но убедиться в правильной установке, он заинтересован. Согласно стандартным правилам счетчик должен быть установлен:

Теплосчетчик для квартир: вертикальная установка

• Строго по горизонтали или вертикали. Расположение его зависит от назначения установки (квартирная или домовая).
• Сенсорный экран изделия всегда фиксируется вверх.
• Канал протока работающего счетчика должен быть заполнен жидкостью.
• Монтировать изделие нужно согласно стрелке, расположенной на его корпусе.

Все соединения должны быть произведены с помощью соответствующих фитингов, при этом соблюдена целостность резиновых колец или прокладок.

Работы по установке прибора может производить специализированная организация, имеющая лицензию на оказание подобных услуг.

Видео по теме :

Влияние индивидуального учета и оплаты отопления и горячего водоснабжения на потребление энергии зданиями в умеренном климате

Основные моменты

•

Представлен обзор индивидуального учета и оплаты тепла и горячей воды.

•

Оценивается влияние индивидуального учета и зарядки в испанском здании.

•

Сравнивается потребление до / после внедрения индивидуального учета и зарядки.

•

Учитываются данные, соответствующие четырем отопительным сезонам.

•

Снижение энергии на 15% и срок окупаемости около 10 лет.

Реферат

Индивидуальный учет и оплата тепла и горячей воды для бытового потребления — одна из возможностей снижения энергопотребления в существующих многоквартирных домах, и с этой целью директива ЕС 2012/27 / EU обеспечила соблюдение установка индивидуальных счетчиков теплопотребления.Несмотря на то, что в литературе можно найти некоторую экспериментальную оценку экономии энергии, которая может быть достигнута в многоквартирных домах с индивидуальными системами учета и зарядки, большинство этих исследований сосредоточено на тематических исследованиях или с учетом условий, связанных с холодным климатом, и по-прежнему отсутствуют исследования, посвященные оценке его воздействия в более умеренном климате, которые также можно найти в Европе. Таким образом, в этой статье оценивается и количественно оценивается потенциал индивидуального учета и оплаты тепла и горячей воды для экономии энергии в жилых зданиях в умеренном климате.Для этого проводится обзор литературы по внедрению этой системы, который сначала представлен, чтобы лучше понять ее влияние на потребление энергии в зданиях. После этого данные о потреблении тепла и горячей воды, собранные в многоквартирном доме, где была внедрена индивидуальная система учета и оплаты, подвергаются детальной оценке. С целью количественной оценки его влияния на потребление тепла и горячей воды были детально проанализированы данные, соответствующие четырем полным отопительным сезонам (два отопительных сезона до его внедрения и два первых отопительных сезона после его внедрения) с использованием определенного метода. описано в статье.Результаты показывают, что индивидуальный учет и тарификация позволили снизить нормализованное потребление энергии на 15–20% в течение первых двух лет после его внедрения, а простой период окупаемости составляет около 10 лет. Эти результаты подтверждают, что индивидуальные измерения и начисление платы напрямую влияют на поведение пользователей, побуждая жителей менять свои привычки, чтобы снизить потребление энергии, и этот эффект является значительным даже в умеренном климате Европы, как показано в оцененном тематическом исследовании.

Ключевые слова

Индивидуальный учет и оплата

Распределение затрат на тепло

Учет тепла

Энергоэффективность

Адаптивное поведение

Поведение жителей

Многоквартирные дома

Рекомендуемые статьи Цитирующие статьи (0)

Ltd. Все права защищены.

Рекомендуемые статьи

Цитирующие статьи

Теплосчетчик — обзор

10.2.4 Учет тепла

Учет тепла играет ключевую роль в интеллектуальных системах отопления при модернизации. Это связано с тем, что в Европе обязательная установка приборов учета тепла в многоквартирных и многоцелевых зданиях с источником центрального отопления / охлаждения или питанием от сети централизованного теплоснабжения требуется в соответствии с недавно принятой Директивой по энергоэффективности 2012/27 / EU (Директива 2012/27 / ЕС Европы, 2012 г. ). Поскольку такие счетчики позволяют вести учет тепловой энергии и «истинное» измерение энергопотребления, в том числе в режиме реального времени, они становятся очень эффективными инструментами для повышения энергоэффективности и разумной экономии энергии.

Учет тепла может производиться прямым или косвенным подходом (Celenza et al., 2015).

Счетчики тепла прямого действия (регулируемые техническим стандартом EN 1434, стандартом EN 1434) измеряют потребление тепловой энергии путем объединения объемного расхода теплоносителя, циркулирующего в системном контуре, с разницей энтальпии между входной и выходной секциями. Поскольку разность давлений между входной и выходной секциями можно считать незначительной, для получения разницы энтальпий достаточно измерить температуры подающей и обратной воды и знать средние теплофизические свойства теплоносителя при этих температурах.

Однако при модернизации зданий с установками центрального отопления и вертикальным распределением тепла использование прямых теплосчетчиков может быть очень сложной или невыполнимой задачей из-за архитектурных ограничений и высоких затрат. Поэтому используются косвенные подходы, основанные на оценке потребления тепловой энергии, которая осуществляется путем измерения некоторых параметров, тесно связанных с потреблением энергии. Это позволяет разделить затраты на отдельные блоки в виде доли от общего энергопотребления здания (которое обычно измеряется прямым счетчиком тепла).

По состоянию на 2016 год на рынке доступны две основные типологии систем косвенного учета: распределители затрат на тепло и счетчики времени включения.

Распределители затрат на тепло (HCA; регулируются техническим стандартом EN 834, стандартом EN 834) могут использоваться в отопительных установках, снабженных радиаторами и конвекторами, и они устанавливаются на каждом терминале отопления вместе с TRV.

Распределители затрат на тепло должны быть размещены на поверхности лучистого нагрева в подходящем месте для измерения средней температуры плиты.

Распределители затрат на тепло позволяют оценивать потребление тепловой энергии каждым тепловым терминалом на основе соотношения (10. 1),

(10.1) Q∝Kc⋅Kq∑i = 1w (Tai-Tmi) ⋅ti

где t _i — временной интервал; T _ai — комнатная температура; T _mi — температура поверхности радиатора; K _c и K _q — это, соответственно, номинальный коэффициент тепловой связи датчика и номинальный коэффициент тепловой мощности радиатора.

Некоторые системы HCA используют метод измерения с одним датчиком и имеют только один датчик для измерения температуры поверхности радиатора: T _mi .

Другие системы HCA, следуя так называемому методу двух датчиков, используют дополнительный датчик для комнатной температуры, T _ai , или, альтернативно, для температуры в определенном отношении к ней. Наконец, системы HCA, использующие метод измерения с несколькими датчиками, используют по крайней мере два датчика радиатора и еще один датчик комнатной температуры.

Поскольку обычно существует разрыв между фактической рабочей тепловой мощностью радиатора и номинальной, оцененной в лаборатории, в рабочих условиях могут возникать критические проблемы, приводящие к неэффективности систем. Вот почему на рынке доступно несколько систем, объединяющих радиатор, клапаны и счетчик тепла. Фактически, производитель, являясь производителем всех частей систем, может прогнозировать их поведение и оптимизировать их интегрированные характеристики.

В установках центрального отопления с зонной конфигурацией сначала использовались системы косвенного учета, состоящие из счетчиков, регистрирующих время открытия ТРВ каждой зоны.Современные счетчики времени включения позволяют более надежно оценивать потребление тепловой энергии отдельным пользователем. Эти системы используются в отопительных установках, управляемых зонными клапанами или двухпозиционными клапанами, установленными на каждом терминальном блоке отопления. Тепловая энергия каждого теплового оконечного устройства затем оценивается с помощью уравнения. (10.2) на основе измерения / оценки времени вставки ( t _va ), разницы температур между радиаторной жидкостью и окружающей средой ( T _med -T _a ) и номинального тепловыделения Клеммник P _n и номинальная температура радиатора t _n .

(10.2) E = ∫0tvaP (t) dt = ∫0tvaPn⋅NPR (t) dt = ∫0tvaPn⋅ (Tmed (t) -TaTn-Ta) 1,3dt

Величина, которая умножает номинальную мощность Радиатор называется нормализованным коэффициентом частичной нагрузки (NPR), который связывает тепловыделение излучения в реальных условиях P (величина, зависящая от времени) с номинальным тепловыделением радиатора P _n . Показатель степени должен быть определен как функция от геометрии радиатора и материалов, но обычно варьируется в пределах 1.28 и 1,33 и можно принять равным 1,3. Временной шаг интегрирования такой зависимости обычно составляет 15 минут. Аналогичное уравнение используется для учета тепловыделения радиатора при прерывании потока воды и зависит от тепловой инерции радиатора.

Система учета тепла может быть полезна для оптимизации производительности интеллектуальной системы отопления, а сам счетчик тепла может быть настолько умным, насколько позволяет собирать и обрабатывать данные измерений в режиме реального времени, предоставляя полезную информацию и инструменты управления, а также Многие из потенциальных выгод, получаемых от внедрения интеллектуальных измерений в здании (Celenza et al., 2013). Подробный обзор по теме интеллектуального учета тепла можно найти в (Ahmad et al., 2016).

Что касается учета, выставления счетов и управления конечными пользователями, в интеллектуальной системе учета тепла каждый вычислитель может быть связан с центральным блоком для автоматического сбора данных, поступающих от других блоков в здании (например, других счетчиков тепла или тепла). распределители затрат) и от климатических датчиков. В дополнение к традиционному выставлению счетов передача и обработка этих данных позволяют потребителю получить надлежащее управление установкой отопления / охлаждения вместе с энергетической диагностикой в ​​реальном времени всего строительного объекта, а также позволяют менеджеру по энергопотреблению определять соответствующая ценовая политика.

Более того, интеллектуальные счетчики могут помочь в обнаружении возможных аномальных действий на предприятии и / или отключении некоторых устройств во избежание неисправностей. Интеллектуальный учет может также позволить электронным способом применять эффективные поправочные коэффициенты из-за эффектов калибровки и установки и исправлять ошибки.

Кроме того, возможная интеграция между счетчиками прямого нагрева на уровне первичной системы и распределителями затрат на тепло на уровне вторичной системы позволяет более точно и надежно распределять затраты на электроэнергию между пользователями и, обеспечивая оперативный рейтинг в реальном времени и энергетическая диагностика завода и / или строительных блоков, они позволяют в целом оптимальное управление энергетическими системами в реальном времени.

Кроме того, интеллектуальные счетчики позволяют хранить данные как локально, так и удаленно с помощью подходящих систем хранения и передачи данных.

Технология учета тепла «Плати за то, что используешь» набирает обороты

Такие здания, как квартиры и кондоминиумы, являются домом для семей с различными предпочтениями в области комфорта или отношениями к использованию энергии. Точно так же многие коммерческие здания разделены на помещения, где арендаторы имеют разные температурные требования или графики использования.

В некоторых зданиях тепловая энергия, необходимая для обогрева или охлаждения каждого прилегающего пространства, предоставляется владельцем здания по фиксированной ежемесячной стоимости независимо от использования. В других случаях каждое помещение оборудовано собственной системой отопления и охлаждения, а также соответствующими счетчиками электроэнергии и природного газа. Стоимость отопления и охлаждения оплачивается непосредственно коммунальному предприятию владельцем или арендатором. Те, кто использует свои системы консервативно, получают более низкие счета и наоборот. Это концепция «плати за то, что используешь».

ОТВОДЫ

Здания, где каждое разделенное пространство имеет свою собственную автономную механическую систему, более справедливы с точки зрения использования энергии, особенно для помещений, где настройки термостата ниже, или жители не используют пространство в течение длительного времени из-за отпусков, частых поездок и скоро. Тем не менее, есть несколько причин, по которым использование индивидуальных механических систем не является лучшим техническим или экономическим вариантом для таких зданий.

Одним из распространенных недостатков индивидуальных систем отопления является то, что с каждого помещения в здании будет взиматься ежемесячная базовая плата за обслуживание счетчика природного газа.

Еще один недостаток — очень ограниченный выбор источников тепла топочного типа, предназначенных для небольших помещений с низкими расчетными тепловыми нагрузками. Это часто приводит к использованию источников тепла, размер которых слишком велик для нагрузки. Результатом будет короткое время цикла, сокращение срока службы и снижение эффективности.
Для каждой механической системы внутреннего сгорания также требуется собственная система подачи топлива и вентиляции. Для этого требуется газораспределительный трубопровод по всему зданию и несколько проходов через ограждающую конструкцию здания для воздуха для горения и выхлопного трубопровода. Если эти проходы проходят через крышу, вероятность будущего обслуживания для предотвращения утечек возрастает.

Отдельные механические системы также занимают пространство на полу или стене в каждом блоке. Это уменьшает полезную жилую площадь или пространство, которое в противном случае было бы доступно для коммерческих целей.

Еще одним недостатком является доступ и планирование обслуживания. В зависимости от используемого оборудования и того, что должно быть сделано, обслуживание может вызвать запахи, шум, утечку, ограничение использования пространства или другие неудобства.

ДУМАЙТЕ ПО-ДУМАЮ

Альтернативой этой обычной работе отдельных механических систем в каждом строительном блоке является централизация производства отопления и охлаждения и объединение его с распределительной системой, по которой нагретая или охлажденная вода подается в каждую единицу.

Это вряд ли новая концепция. Установки центрального отопления и охлаждения используются во многих зданиях в Северной Америке на протяжении десятилетий. Но до недавнего времени большинству этих систем не хватало возможности точно измерить использование тепловой энергии в каждом помещении, обслуживаемом центральной системой.Без таких измерений невозможно точно узнать, на что уходит вся энергия нагрева или охлаждения, и выставить счета «Оплата за то, что вы используете».

В Северной Америке ситуация меняется. Теперь доступно современное оборудование для точного измерения тепловой энергии, передаваемой от центральной станции к каждому пространству здания. Это называется «учет тепла» и открывает новые возможности для тех, кто занимается системами водяного отопления или охлаждения.

Учет тепла, который широко используется в Европе, требует точного и непрерывного измерения расхода жидкости, проходящей через каждое пространство здания, а также изменения температуры жидкости, когда она проходит через излучатели тепла или охлаждающие оконечные устройства в этом пространстве.

Рисунок 1

На рисунке 1 показана основная концепция того, как это делается с помощью электронного расходомера и прецизионных датчиков температуры, расположенных между источником тепла и нагрузкой. Электроника, необходимая для расчета скорости теплопередачи и общей теплопередачи, содержится в блоке вычисления тепла. Два датчика температуры поставляются в виде согласованной пары с кабелем определенной длины, прикрепленным как к чувствительному элементу, так и к корпусу измерителя. Электрическое сопротивление этих кабелей учитывается при калибровке счетчика.Эти кабели нельзя разрезать, сращивать или отсоединять от измерителя. Любая дополнительная длина кабеля датчика, поставляемого с измерителем, должна быть аккуратно свернута, закреплена стяжками и закреплена в месте, где она не будет нарушена.

Рисунок 2 Спутниковая станция

Для учета тепла используется несколько типов расходомеров, включая турбинные, вихревые, электромагнитные и ультразвуковые. У всех есть свои преимущества и недостатки. Как правило, система учета тепла поставляется от производителя в виде полностью согласованной группы компонентов, включая расходомер, датчики температуры, блок теплового счетчика и даже некоторый тонкий кабель из нержавеющей стали со свинцовыми уплотнениями. Последние используются для предотвращения взлома любого оборудования, которое может повлиять на показания счетчика. После установки пломб их взлом или несанкционированный доступ может иметь серьезные юридические последствия, в зависимости от конкретного соглашения между поставщиком энергии и клиентами системы.

Большинство теплосчетчиков по умолчанию настроены на работу, исходя из предположения, что жидкость в системе на 100% состоит из воды. Встроенное ПО в измерителе содержит код, который точно рассчитывает плотность и удельную теплоемкость воды и использует эти зависящие от температуры свойства жидкости для точного расчета скорости теплопередачи и общего количества тепла, передаваемого с течением времени.Однако не каждая гидронная система заполнена на 100% водой. Одним из примеров может служить солнечная тепловая система, работающая с 40-процентным раствором пропиленгликоля. Плотность и удельная теплоемкость растворов антифризов на основе гликоля зависит от температуры, а также от концентрации гликоля. К счастью, большинство современных систем учета тепла можно настроить так, чтобы их внутренние расчеты основывались на типе и концентрации используемого антифриза на основе гликоля.

СПУТНИКОВЫЕ СТАНЦИИ

Современный учет тепла устраняет описанные ранее ограничения отдельных механических систем в каждом помещении, а также позволяет использовать подход «платите за то, что вы используете».

Учет тепла является идеальным дополнением к централизованной системе с несколькими котлами, которая обеспечивает теплом для отопления помещений и горячего водоснабжения в многоквартирных домах. Горячая вода из центральной котельной системы циркулирует по магистральному трубопроводу, который подключается к «вспомогательной станции» в каждой строительной единице.

Одна из возможных конфигураций спутниковой станции показана на рисунке 2.

Спутниковые станции предоставляют трубопроводы и элементы управления, необходимые для регулирования отопления помещений в соответствии с индивидуальными предпочтениями. Некоторые также обеспечивают приоритетное горячее водоснабжение «по запросу» за счет использования паяных пластинчатых теплообменников из нержавеющей стали. Горячая (непитьевая) вода из магистральной сети здания проходит через теплообменник, когда реле потока в дополнительном блоке обнаруживает потребность в горячей воде со скоростью 0,6 галлона в минуту или выше. Этот режим работы временно имеет приоритет над обогревом помещения. Он прекращается, как только заканчивается потребность в ГВС. Это устраняет необходимость в резервуаре для горячей воды для бытового потребления и связанных с этим потерь тепла в режиме ожидания.Это также устраняет необходимость в трубопроводе горячего водоснабжения и связанной с ним системе рециркуляции в здании. То, что в противном случае должно было бы быть пятитрубной системой по всему зданию, сокращается до трехтрубной системы.

БОЛЬШЕ РАЗВИТИЯ

Учет тепла также идеально подходит для систем централизованного теплоснабжения, когда тепло и в некоторых случаях охлажденная вода подается в каждое из нескольких зданий из центральной системы предприятия. На рисунке 3 показана концепция такой системы отопления, в которой центральное отопление состоит из трех ступенчатых пеллетных котлов.

Рисунок 3 Центральная отопительная установка с тремя ступенчатыми пеллетными котлами

Пеллетные котлы включаются и выключаются, чтобы поддерживать теплоаккумулятор в определенном температурном диапазоне. Горячая вода из резервуара направляется циркуляционным насосом с регулируемой скоростью по подземному изолированному трубопроводу к пластинчатому теплообменнику в каждом здании «клиента». Эти теплообменники изоляции предотвращают любой перекрестный поток между центральной системой и балансирующей системой внутри здания.

Любые утечки или другие проблемы с обслуживанием в одном здании не повлияют на централизованное теплоснабжение остальных клиентов. Каждая клиентская система также показана со вспомогательным котлом и клапанами, которые могут поддерживать здание в случае возникновения проблем с обслуживанием в районной системе.

ИГРА ПО ПРАВИЛАМ

В США в феврале 2018 года был выпущен стандарт ASTM под названием Standard Specification for Heat Meter Instrumentation (ASTM E3137 / E3137M-17). Он покрывает требования к точности для нескольких категорий приборов учета тепла. Этот стандарт разрабатывался несколько лет. Он относится к нескольким предыдущим стандартам учета тепла, таким как EN1434, широко признанный в Европе. Ожидается, что этот новый стандарт будет часто цитироваться инженерами, разрабатывающими системы учета тепла.
В Канаде государственное агентство Measurement Canada в настоящее время проводит пилотную программу по оценке различных типов счетчиков тепла в нескольких категориях в зависимости от пропускной способности (см. HPAC, февраль 2019 г., Mh20).Конечная цель, которая, как ожидается, будет реализована к 1 января 2021 года, — это список утвержденных счетчиков в каждой категории. Теплосчетчики, установленные до возможной потребности в утвержденном счетчике, могут оставаться в эксплуатации до 2026 года, после чего они должны быть заменены утвержденным счетчиком.

ОБРАТИТЕ ВНИМАНИЕ

Учет тепла представляет собой значительный и обширный развивающийся рынок в Северной Америке. Это ниша, которая идеально подходит для тех, кто работает с системами водяного отопления и охлаждения.Это технология, которая обеспечивает проверку производительности, помогает в диагностике системных проблем, способствует энергосбережению и позволяет справедливо распределять затраты на электроэнергию. Эта статья — всего лишь обзор того, что возможно. Если вы занимаетесь гидроникой, вам необходимо следить за развитием этого развивающегося рынка. <>

Джон Зигенталер, физический факультет, окончил политехнический институт Ренсселера и имеет лицензию профессионального инженера. Он имеет более чем 35-летний опыт проектирования современных систем водяного отопления.Последняя книга Зигенталера — «Отопление с использованием возобновляемых источников энергии» (дополнительную информацию см. На сайте www.hydronicpros.com).

Объявление

Теплосчетчик, счетчик энергии, счетчик охлаждения, счетчик тепла

• Статический жидкостный осциллятор Тепловой счетчик
• Счетчик тепла и охлаждения для приложений размером DN15 — DN500
• Отсутствие движущихся частей, обеспечивающих точное, стабильное и надежное измерение расхода на протяжении длительного времени время.

Superstatic 440 — это счетчик тепла и охлаждения с уникальным принципом измерения колебаний жидкости, который позволяет использовать его с более чем 50 различными охлаждающими жидкостями (гликолями).
Счетчик тепла и холода Superstatic 440 разработан и оптимизирован для измерения потребления тепловой энергии в любой системе централизованного теплоснабжения, централизованного охлаждения или управления зданием для индивидуального выставления счетов за тепловую энергию и может быть легко интегрирован в любую интеллектуальную среду учета.

Superstatic 440 способен измерять расход от 1 м3 / ч до 1500 м3 / ч в диапазоне диаметров трубопроводов от DN15 до DN500. Отсутствие движущихся частей обеспечивает непрерывную работу, повсюду используются устойчивые к коррозии материалы, а для трубопроводов размером до DN40 не требуется прямых участков трубопроводов.Благодаря конструкции нет никакого влияния на загрязнение магнетитом.

Счетчик нагрева и охлаждения может использоваться в широком диапазоне температур от -20 ° C до + 130 ° C. Счетчики
имеют сертификат соответствия MID EN 1434 класс 2 для всего диапазона DN 15 — DN 500. Счетчики
доступны с фланцевым соединением для всех размеров, а резьбовые соединения доступны в размерах ¾ ”, 1”, 1 ¼ ”и 2”. .

Повторная калибровка и обслуживание теплосчетчика Superstatic 440 теперь легко, быстро и экономично.Сертификат соответствия MID определяет, что только измерительная головка должна быть откалибрована.

Может быть установлен практически в любом месте, так как один и тот же счетчик используется для горизонтальной, вертикальной и спускной труб.

Большой дисплей Superstatic 440 позволяет легко считывать показания с множеством значений расхода, температуры и энергии, доступных через дисплей. Настройка с помощью кнопки упрощает навигацию по главному меню, где можно увидеть накопленные, дневные, ежемесячные, средние и максимальные значения. Доступные единицы отображения:

Энергия кВтч, МВтч, ГДж, МДж Объем, м3 Температура, ° C

Измерения и подсчет: Руководство для управляющего недвижимостью

В коммерческой недвижимости замеры — лучший способ получить больше информации о том, что происходит в вашем здании. Каждый проект оптимизации, от простого изменения графика отопления здания до капитального ремонта, с большей вероятностью будет успешным, если команда, стоящая за ним, будет иметь доступ к подробной информации о расходах на коммунальные услуги в здании от счетчиков и субметров.

Это руководство предназначено, чтобы рассказать вам все, что вам нужно знать о возможностях современных измерений и подсчетов. Благодаря действиям, основанным на подробном обзоре того, как коммунальные предприятия перемещаются по вашему зданию, можно значительно сократить их потребление в некоторых случаях и изменить необходимое использование, чтобы сократить эксплуатационные расходы в других.Счетчики других типов дают инженерам-строителям информацию о качестве воздуха в помещении арендатора, чтобы помочь сделать это пространство более комфортным и безопасным. С появлением технологии «Интернета вещей» расширенные измерения стали более доступными, открывая новые бизнес-приложения в коммерческой недвижимости.

Чехол для субметров

Прежде чем мы перейдем к тому, как могут быть установлены различные счетчики, мы должны обсудить, почему строительная бригада хотела бы иметь более совершенные счетчики, чем те, которые поставляются в стандартной комплектации с подключением к электросети.В каждом действующем коммерческом здании или комплексе должны быть установлены счетчики на уровне здания для доступа к коммунальной воде, газу и электричеству. Эти счетчики позволяют измерить потребление энергии для всей конструкции и часто снимаются один раз в месяц или реже.

Каждый новый счетчик позволяет глубже изучить работу вашего здания.

Установка счетчиков на одном или нескольких уровнях ниже счетчика на уровне здания (также называемых субметрами) дает вам более детальное представление о том, что происходит в вашем здании.Подсчетчик, установленный для каждого пространства арендатора, позволяет выставлять счет арендаторам за фактически потребляемые ресурсы, вместо того, чтобы делить общее потребление на площадь пола, что дает им стимул к экономии. Это также дает строительной команде поддержку, когда арендатор жалуется на счет, и упрощает отслеживание необычных всплесков потребления до их источников.

Подобно этому последнему пункту, субметры, устанавливаемые для контроля оборудования большого здания, такого как системы отопления, вентиляции и кондиционирования воздуха или градирни, гарантируют, что ваша команда заранее узнает о проблеме.Последний пункт особенно важен; миллионы долларов часто экономятся в день, потому что обнаруживается серьезная утечка или опасность пожара.

Типы счетчиков и область применения

Первым шагом к установке современных счетчиков по всему зданию является определение объема работ. Это включает инвентаризацию уровня детализации, который требуется строительной команде, и оценку существующей инфраструктуры в здании. Если команда довольна текущим уровнем разрешения, которое отслеживается в здании — независимо от того, находится ли это разрешение на уровне здания или глубже — тогда единственное, что нужно сделать, — это подключить существующие счетчики к беспроводному шлюзу. .Строительная бригада, ищущая более подробную информацию, может захотеть установить счетчики для измерения потребления арендаторами, для отслеживания энергии и воды, используемых большим оборудованием, или даже для отдельных пространств в более крупном блоке.

Когда необходимо установить новые счетчики, процесс оценки включает в себя выбор правильных счетчиков для использования в зависимости от измеряемых коммунальных услуг, стоимости и особенностей планировки здания. Ниже приведен краткий обзор опций для каждой утилиты.

Электрический

Самый распространенный способ измерения электрического тока — использование трансформатора тока, обычно называемого ТТ.Трансформаторы тока состоят из проволочной петли, которая наматывается на устройство переменное количество раз. При подключении и размещении вокруг провода, по которому проходит переменный ток (первичный), это дает меньший, пропорциональный ток в петле провода (вторичный), который легче измерить с помощью электрического счетчика, такого как Emon или Rail 350.

ТТ используются для измерения тока на всех уровнях, от электросети до относительно небольших нагрузок в зданиях. Поскольку ток во вторичной обмотке пропорционален току в первичной обмотке и количеству «витков», намотанных вокруг устройства, трансформаторы тока могут быть очень большими или очень маленькими, в зависимости от того, для чего они предназначены.В некоторых промышленных условиях отдельные компоненты машины могут измеряться с помощью собственного трансформатора тока. В коммерческом здании часто проводятся измерения на отдельных этажах, площадях арендаторов и важном строительном оборудовании.

Вода, газ и пар

Существует три основных варианта измерения расхода: поточные расходомеры, встраиваемые расходомеры и ультразвуковые расходомеры. В первых двух категориях есть несколько вариантов для каждого типа утилит. Например, наиболее распространенным проточным газовым счетчиком является диафрагменный счетчик, который направляет поток газа с помощью внутренних клапанов и камер, но существуют также роторные счетчики и диафрагменные счетчики для других ситуаций. У пара больше всего возможностей, поскольку он может быть измерен напрямую или конденсат, образующийся при паровом охлаждении, может быть измерен.

Проточные счетчики

являются наиболее доступным типом счетчиков для небольших труб, но, как правило, их сложнее всего установить. Как следует из названия, этот тип счетчика устанавливается в линию с водопроводной трубой, а это означает, что во время установки необходимо перекрыть поток в системе водоснабжения. Затем необходимо удалить часть трубы и заменить ее на счетчик.Когда вода, газ или пар снова включаются, они проходят через счетчик и измеряются. Проточные расходомеры также довольно дороги для труб диаметром более 3 дюймов.

Проточный расходомер

Вставные расходомеры представляют собой небольшие стержни, которые вставляются в трубу через отверстие и удерживаются на месте с помощью седла. Поскольку им нужно только небольшое отверстие, поток можно оставить включенным, а стержень можно вставить (быстро) в процессе, называемом «горячая врезка». По сравнению с ультразвуковым измерителем, для врезных измерителей требуется только небольшой участок трубы (хотя им нужно больше, чем линейные измерители).Внутри стержня может находиться небольшая турбина, которая измеряет расход, или же он может полагаться на более сложную технику.

Ультразвуковые расходомеры

обычно дороже, чем расходомеры других типов, но их значительно проще установить. В тех случаях, когда они возможны, это обычно делает их наиболее экономически выгодным вариантом в целом. Они состоят из двух полос, которые находятся на заданном расстоянии друг от друга, и центрального дисплея. Полосы посылают друг другу ультразвуковые импульсы и рассчитывают поток через трубу, измеряя скорость каждого импульса.Обратной стороной ультразвуковых расходомеров является то, что для них обычно требуется прямой участок трубы, диаметр которого составляет 20x до первой полосы и от 10 до 20x диаметра после второй полосы, что не всегда доступно.

ОВК

Для измерения количества энергии HVAC, поступающей в несколько мест в здании из одного блока, обычно требуется измеритель BTU, который состоит из расходомера и двух датчиков температуры. Расходомер измеряет скорость потока рабочего вещества — часто воды — а датчики температуры измеряют тепло в рабочем веществе, когда оно входит в жилое пространство и покидает его.

Для измерения HVAC требуется несколько счетчиков.

Зная плотность рабочего вещества, удельную теплоемкость и данные, полученные с датчиков выше, количество энергии, потребляемой в процессе теплообмена, можно рассчитать по следующей формуле:

Где: Q = теплообмен, V = объем, Cp = удельная теплоемкость, ρ = плотность, Tsupply = температура на входе и Treturn = температура на выходе.

Сбор данных со счетчиков

Иметь эти данные не очень хорошо, если у вас нет эффективного способа доступа к ним.Во многих зданиях инженеры по-прежнему должны выполнять знакомый ежемесячный обряд обхода каждого метра в здании с планшетом в руке, записывая числа на внешней стороне каждой коробки. Этот процесс занимает много времени и чрезвычайно подвержен ошибкам. В частности, подход с использованием буфера обмена уязвим для систематических ошибок, которые могут привести к значительным потерям, особенно когда задействованы множители.

К счастью, есть современные решения этой проблемы, которые полностью обходят долгую прогулку с буфером обмена.

Многие счетчики имеют импульсный режим, что означает, что они преобразуют свои данные в цифровые импульсы для вывода. Например, импульсный электросчетчик может быть настроен на отправку импульса на каждый киловатт-час, который проходит через провод, который он измеряет. Компьютер, считывающий импульсы, знает, что если за час считывается 20 импульсов, здание за это время потребляет 20 кВтч. Затем эти импульсы можно направить на цифровой шлюз, который отправляет их через Интернет на компьютер, ожидающий их интерпретации.

Более современные счетчики могут использовать протокол связи, такой как Modbus, для передачи информации вместо импульсов. Этот подход более надежен и позволяет передавать более подробную информацию, чем просто данные о потреблении.

Помните это?

Коммунальные предприятия иногда предоставляют клиентам доступ к «интервальным» данным в режиме онлайн. Это данные о потреблении коммунальных услуг, которые предоставляются с регулярной задержкой — часто около суток. Это довольно просто, особенно потому, что утилита обычно учитывает только данные на уровне здания, но может быть полезна для отслеживания потребления в сравнении с целевыми показателями в течение месяца.

Данные в реальном времени еще более полезны. Большинство современных систем управления энергопотреблением получают данные со счетчиков и передают их через Интернет в облако. Там это может быть представлено в самых последних деталях. Это позволяет делать такие вещи, как отправка предупреждений, когда что-то работает ненормально, расследование всплесков использования, когда они происходят, или внесение корректировок в операции в режиме реального времени.

Просмотр и анализ данных счетчика

Получение данных из счетчиков — это только половина дела.Представление этих данных интуитивно понятным способом, ведущим к практическому анализу, — по крайней мере, такая же сложная техническая задача.

Современные системы управления энергопотреблением обычно используют цифровую платформу для представления данных, которые они собирают со счетчиков и субсчетчиков. Самая простая визуализация — это энергетическая кривая, которая представляет собой форму потребления энергии зданием в течение одного дня. Идеальная кривая энергии для стандартного офиса должна быстро расти утром с низкой базовой нагрузки, оставаться относительно ровной в течение рабочего дня и возвращаться к базовой нагрузке в нерабочее время.На практике есть некоторые общие отклонения от этой кривой, которые являются хорошими целями для проектов повышения эффективности. Использование других утилит часто происходит по аналогичной схеме.

Панель Aquicore Dashboard

Еще один базовый инструмент — это отслеживание бюджета, которое сопоставляет ваше потребление с вашим бюджетом на ежемесячной, квартальной или годовой основе.

Следующим шагом является расшифровка данных о вашем здании, чтобы получить ценную информацию, на которую вы можете действовать. Здесь на помощь приходит аналитика данных, и именно здесь системы управления энергопотреблением более высокого уровня выделяются среди конкурентов.

Применение аналитики данных к данным о потреблении коммунальных услуг создает мощные инструменты, такие как нормализация погоды, которая объединяет прогнозы погоды с историческими данными о том, как ваше здание работает в различных условиях, чтобы предсказать диапазон, в котором оно будет работать сегодня. Это устанавливает потребление коммунальных услуг в вашем здании в контексте; средняя кривая энергии в идеальный день может означать, что блоки HVAC работают больше, чем должны, например, но кривая, немного превышающая среднюю в особенно жаркий день, все же может свидетельствовать об эффективном использовании энергии.Анализ одних и тех же данных может также помочь системе управления энергопотреблением рекомендовать время запуска и отключения, которое соответствует конкретным потребностям вашего здания с учетом погодных условий дня, помогая вашей команде сокращать расходы на электроэнергию каждый день.

Будущее измерений

Со временем будут представлены новые и более совершенные измерительные технологии. Мы уже видим счетчики, которые измеряют новые переменные, такие как CO2 и другие показатели качества воздуха, внедряются в здания по мере снижения затрат.Хотя датчики окружающей среды не помогут создать команды для снижения затрат на коммунальные услуги, некоторые арендаторы считают их ценными для повышения производительности, которому они способствуют. Низкое качество воздуха связано с более низкой производительностью сотрудников и большим количеством больничных.

Засыпаете на встрече? CO2 может быть виновником.

Традиционные счетчики также совершенствуются и становятся более доступными, а это означает, что станут доступны более выгодные варианты использования. Например, в настоящее время подсчет в основном ограничивается важными элементами строительного оборудования и большими (обычно коммерческими) помещениями арендаторов.Это не техническая проблема — подсчет слишком дорого обходится для небольших помещений. По мере того, как счетчики становятся более доступными, разрешение, с которым команды могут управлять своей недвижимостью, будет увеличиваться.

Немного дальше, но потенциально более полезными в долгосрочной перспективе являются достижения в области аналитики, которые могут позволить алгоритмам автоматически вносить оперативные изменения в здания на основе данных счетчиков. По мере совершенствования алгоритмов компьютеру будет доверяться все больше и больше шагов.В конце концов, здания могут превратиться в замкнутый цикл, позволяющий их человеческим командам сосредоточиться на ремонте, обслуживании и отношениях с арендаторами, в то время как использование коммунальных услуг оптимизируется с помощью компьютера.

Регламент: тепловые сети (учет и расчет)

Тепловые сети составляют лишь небольшую часть систем отопления Великобритании. В результате их местонахождение не регистрировалось, и их деятельность не регулировалась до 2014 года.

Целью Положений о тепловых сетях (учет и выставление счетов) («Правила»), которые вступили в силу первоначально в 2014 году, является повышение энергоэффективности и сокращение выбросов углерода от отопления. Энергоэффективность достигается за счет установки приборов учета и выставления счетов на основе потребления, что снизит потребление энергии и счета потребителей, а также приведет к сокращению выбросов углерода. Измерение также поддерживает справедливое и прозрачное выставление счетов для потребителей тепловых сетей. Кроме того, Правила привели к созданию первой базы данных по тепловым сетям Великобритании.

Согласно Положению операторы тепловых сетей должны подавать уведомления по тепловым сетям, которые они эксплуатируют.При необходимости они должны установить в этих сетях приборы учета.

Операторы, сети которых оснащены приборами учета, должны выполнять текущие обязательства, в том числе использовать эти устройства для выставления счетов клиентам на основе их потребления отопления, охлаждения или горячей воды.

В Правила были впоследствии внесены поправки в 2015 году, а последний раз в ноябре 2020 года. Ссылки на Правила и поправки находятся внизу страницы.

Что покрывается

Тепловые сети — это системы, в которых отопление, охлаждение или горячая вода вырабатываются из центрального источника и поставляются оператором нескольким сторонним потребителям через трубопроводную сеть, обслуживающую несколько зданий или нескольких жильцов в одном здании.

Регламент описывает четыре основных компонента тепловой сети:

• он должен обеспечивать общий источник тепла для нескольких пользователей
• теплоносителем должна быть вода, пар или охлажденные жидкости
• тепло должно использоваться для отопления, охлаждения горячей воды или технологических процессов
• тепло должно продаваться конечным потребителям поставщиками тепла

Для тепловой сети, подпадающей под действие Правил, тепло должно передаваться водой, паром или охлажденными жидкостями, но центральный источник тепла может использовать любой тип технологии.

Размер обязательства

Регламент накладывает ряд обязательств на поставщиков тепла. Поставщик тепла определяется как любое лицо или организация, которые поставляют и взимают плату за поставку отопления, охлаждения или горячей воды потребителям через тепловую сеть.

Важно отметить, что поставщик тепла отличается от поставщика топлива. Поставщик топлива обеспечивает источник топлива (например, газ или электричество) для энергоцентра тепловой сети, но может не участвовать в использовании этого топлива для отопления, охлаждения или горячей воды.

Поставщик тепла — это сторона, которая несет повседневную ответственность за эксплуатацию сети для выработки тепла, охлаждения или горячей воды и распределения этой поставки потребителям. Если в эксплуатации сети задействовано несколько сторон, поставщик тепла является бенефициаром платежей потребителей. Обычно это сторона, использующая платежи клиентов для оплаты счетов за топливо, чтобы поддерживать работу сети.

Как соблюдать

Поставщики тепла с новой тепловой сетью должны направить первоначальное уведомление в Управление по безопасности продукции и стандартам (OPSS) не позднее того дня, когда он начнет работать, то есть в день, когда он впервые поставит потребителям отопление, охлаждение или горячую воду. Для этого необходимо заполнить копию приведенного ниже шаблона уведомления о тепловой сети и отправить ее (в формате Excel) по адресу [email protected].

После первоначального уведомления поставщики тепла должны подавать повторное уведомление в течение каждого последующего четырехлетнего периода в отношении всех сетей, которые они эксплуатируют. Поставщики должны проинформировать OPSS о тепловых сетях, которые прекратили работу, поскольку их не нужно включать в повторные уведомления. Если новый поставщик принимает на себя управление сетью, он становится регулируемым субъектом в соответствии с Правилами и должен выполнять обязательства, включая подачу повторных уведомлений.

Уведомления и повторные уведомления должны быть представлены в формате, установленном Государственным секретарем или министрами Шотландии:

Шаблон уведомления тепловых сетей 2020 (таблица MS Excel, 555 КБ)

Поставщикам тепла рекомендуется обращаться к руководству пользователя при заполнении шаблона уведомления:

Руководство пользователя шаблона уведомления о тепловых сетях ( PDF , 523 КБ, 21 стр. )

Текущий шаблон выше является обновленной версией предыдущего шаблона уведомления, который был адаптирован с учетом поправок, внесенных в Правила в ноябре 2020 года.OPSS планирует выпустить новый шаблон в будущем, чтобы помочь поставщикам тепла в соблюдении Правил 3. Версия шаблона уведомления, доступная на веб-сайте OPSS в любой момент времени, является версией, утвержденной Государственным секретарем или министрами Шотландии, и должна использоваться поставщиками тепла при подаче уведомления.

Поправки к Правилам в 2020 году вводят классы зданий, которые требуют от некоторых поставщиков тепла с неизмеренными сетями установки приборов учета в зданиях, которые они обслуживают.

Три класса зданий:

• Жизнеспособно — счетчики должны быть установлены
• Open — счетчики должны быть установлены, если результат оценки экономической эффективности положительный
• Освобожден — счетчики устанавливать не нужно

Для поддержки поставщиков тепла был разработан инструмент оценки рентабельности для оценки рентабельности установки приборов учета, который доступен на этой веб-странице. Результаты оценки экономической эффективности должны быть представлены в форме уведомления или повторного уведомления, а оценка экономической эффективности с любыми сопроводительными документами должна быть отправлена ​​в OPSS по запросу.

Если оценка экономической эффективности установила обязанность по установке приборов учета, поставщики тепла должны выполнить эти монтажные работы в соответствии со сроками, установленными законодательством. О результатах этой работы необходимо сообщить в OPSS.

Инструмент рентабельности был создан, чтобы помочь поставщикам тепла в определении рентабельности. Доступны две версии: инструмент сокращенного ввода (где известно потребление энергии и доступна квота для измерения затрат на установку) и инструмент полного ввода (где потребление энергии для здания либо оценено, либо известно потребление, но указана квота на установку учета затрат не имеется).Поставщикам тепла необходимо заполнить только один из этих инструментов в соответствии с имеющейся у них информацией, как указано в скобках:

Инструмент полной экономической эффективности ( XLSM , 859KB) (FCET)

Инструмент снижения затрат на вводимые ресурсы ( XLSM , 114KB) (RCET)

Поставщикам тепла рекомендуется ознакомиться с соответствующими инструкциями перед заполнением любого из инструментов рентабельности:

Руководство пользователя по инструменту рентабельности учета тепла ( PDF , 2. 63 МБ, 69 страниц)

Если приборы учета присутствуют в сетях (независимо от даты установки), поставщики тепла должны обеспечить, чтобы эти приборы точно регистрировали потребление потребителями отопления, охлаждения или горячей воды и чтобы они продолжали работать в непрерывном режиме.

Поставщики тепла должны использовать показания счетчиков для выставления счетов потребителям. Счета должны выставляться не реже одного раза в год и основываться на потреблении клиентов на отопление, охлаждение или горячую воду, если не применяется исключение.

Полные нормативные требования и подробные объяснения того, как их соблюдать, изложены в руководстве для Положений о тепловых сетях (учет и выставление счетов) 2014 г. (с поправками 2015 и 2020 гг.).

Руководство по регулированию учета тепла и выставления счетов за 2014 год (с поправками, внесенными в 2015 и 2020 годах) ( PDF , 636 КБ, 38 страниц)

На некоторые из этих требований влияют переходные меры, действующие в период с 27. 11.2020 по 01.09.2022. Для получения более подробной информации об этих договоренностях, пожалуйста, ознакомьтесь с законодательством и инструкциями.

Наше участие

OPSS был назначен BEIS для обеспечения соблюдения Правил в Великобритании. Это включает в себя получение и обработку уведомлений тепловых сетей, ведение общедоступной базы данных тепловых сетей Великобритании (которая не является общедоступной), отслеживание незавершенных повторных уведомлений, проверку того, что приборы учета были установлены там, где это необходимо, и являются ли они точными и непрерывно работают, а также проверку при необходимости этот биллинг основан на данных о потреблении.OPSS также отвечает на информацию, предоставляемую поставщиками тепла и потребителями тепловых сетей, относительно проблем с уведомлением, счетчиками и выставлением счетов, влияющих на конкретные сети.

Где узнать больше

Положения о тепловых сетях (учет и выставление счетов) 2014

Правила тепловых сетей (учет и выставление счетов) (поправка) 2015 г.

Правила тепловых сетей (учет и выставление счетов) (поправка) 2020

Если у вас есть конкретный запрос о соблюдении или вы хотите связаться с нами по поводу предполагаемого несоблюдения, мы рекомендуем вам заполнить онлайн-форму запроса, выбрать соответствующее законодательство и следовать инструкциям на экране.

Вы также можете связаться с нашей службой поддержки по телефону 0121 345 1201.

Или письменно:

Управление безопасности продукции и стандартов

4-й этаж Cannon House

18 Приорат Квинсуэй

Бирмингем

В4 6БС

Соединенное Королевство

Всем потребителям тепловых сетей в домах может понадобиться теплосчетчик

Консультации по предлагаемым поправкам к Положениям о тепловых сетях (учет и выставление счетов) предлагают установить приборы учета тепла конечного потребления на тепловых сетях, а выставление счетов основано на потреблении, если это технически осуществимо и рентабельно.

Почему это важно?

Отопление — единственная основная причина, по которой мы потребляем энергию в нашем обществе, и на него приходится более трети выбросов парниковых газов в Великобритании. В 2019 году правительство Великобритании установило юридически обязательную цель по достижению нулевых чистых выбросов парниковых газов в экономике Великобритании к 2050 году. Для достижения этой цели практически все тепло в зданиях необходимо будет декарбонизировать, а тепло в промышленности необходимо будет сократить. чтобы выбросы углерода были сведены к нулю. По оценкам Комитета по изменению климата, к 2050 году около 18% тепла в Великобритании должно будет поступать из тепловых сетей.

Правительство уже имеет ряд программ и инициатив, направленных на снижение потребности в тепле и существенный рост низкоуглеродного отопления с низким или низким содержанием углерода в краткосрочной перспективе, т.е.поддержка развертывания тепловых сетей и решений для отопления с низким содержанием углерода. В более долгосрочной перспективе он разрабатывает новую основу политики для регулирования тепла.

Там, где выставление счетов за отопление, охлаждение и горячую воду основано на фактическом потреблении, измеряемом отдельными счетчиками и распределителями затрат на тепло, это может стимулировать изменение поведения и стимулировать экономию энергии и сокращать счета.Если фиксированная ставка взимается со всех потребителей тепловой сети, например, в многоквартирных или многоцелевых зданиях, это может привести к тому, что потребители с низким энергопотреблением будут субсидировать тех, кто потребляет большое количество энергии.

Также ожидается, что учет и выставление счетов на основе потребления повысят прозрачность структуры ценообразования и сборов для потребителей тепловых сетей, частично учитывая рекомендации исследования рынка тепловых сетей, проведенного Управлением по конкуренции и рынку (2018).

Что такое тепловые сети и как они регулируются?

Тепловые сети обеспечивают отопление помещений, технологическое отопление, горячую воду и охлаждение от центрального источника энергии к множеству бытовых и небытовых объектов, зданий или единиц. Централизованные тепловые сети (их около 2000 в Великобритании) обслуживают несколько зданий или участков, в то время как коммунальные тепловые сети (около 12000 в Великобритании) обслуживают несколько единиц в одном здании.

Тепловые сети могут снижать счета, поддерживать местную регенерацию и могут быть экономически эффективным способом сокращения выбросов углерода от отопления, поскольку они предоставляют возможность использовать более крупные возобновляемые и рекуперированные источники тепла. Многие органы планирования ставят условием любого нового строительства установку тепловой сети, как мы уже сообщали ранее в нашей статье «Децентрализованные энергетические схемы — о чем идет речь?»

Тепловые сети, как правило, являются монополистами в отношении поставляемого тепла, поскольку потребители в зданиях с тепловыми сетями практически не имеют выбора поставщика тепла или вообще не имеют его.Несмотря на то, что они являются монополиями, в настоящее время они подлежат очень ограниченному регулированию, но это изменится после расследования, проведенного Управлением по конкуренции и рынкам (CMA) в прошлом году. В этом исследовании было рекомендовано, чтобы тепловые сети регулировались законом, аналогично газовым и электрическим сетям, с тем чтобы существовал законодательный регулирующий орган с полномочиями устанавливать нормативные требования, правила и руководства для разработчиков и операторов тепловых сетей с мониторингом и правоохранительные органы.Мы ожидали консультации по вариантам политики для этой рыночной структуры летом, но они были отложены из-за Brexit и всеобщих выборов.

Между тем, единственными нормативными актами, которые конкретно применяются к тепловым сетям, являются Положения 2014 года о тепловых сетях (учет и выставление счетов) (с поправками) (« Правила »), которые реализуют требования Директивы ЕС по энергоэффективности. Существуют также добровольные стандарты, такие как Схема теплового доверия и Кодекс правил работы по тепловым сетям Сертифицированного института инженеров по обслуживанию зданий (CIBSE) / Ассоциации децентрализованной энергетики (ADE).

Изменение правил тепловых сетей (учет и выставление счетов) 2014

Действующие правила требуют, чтобы все тепловые сети были уведомлены регулирующим органом, Управлением по безопасности продукции и стандартам (OPSS), и содержат особые требования по установке счетчиков тепла и выставлению счетов потребителям в тепловых сетях.

В идеале, у каждого конечного потребителя должен быть счетчик тепла, обеспечивающий справедливое и прозрачное выставление счетов на основе фактического потребления — как интеллектуальный счетчик, но для тепла.Это может способствовать экономии энергии и снижению затрат. В некоторых случаях нормативное требование по установке приборов учета (счетчиков тепла и распределителей затрат на тепло) подлежит проверке «рентабельности», которая предписана Правилами.

Правила для тепловых сетей (учет и выставление счетов) 2014: консультации по предлагаемым поправкам содержат предложения по внесению поправок в правила для обеспечения установки приборов учета тепла конечного потребления в тепловых сетях, а выставление счетов основывается на потреблении, если это технически осуществимо и рентабельно. Сделай так.

Консультация предлагает ввести три класса зданий:

• Класс «Жизнеспособный» (счетчики должны быть установлены во всех зданиях, подпадающих под эту категорию). Эти:
  • новостроек, подключенных к сети централизованного теплоснабжения
  • зданий, обслуживаемых сетью централизованного теплоснабжения, в которых проводится капитальный ремонт, связанный с техническими службами этого здания
  • новостроек с коммунальной тепловой сетью
• Класс «Освобожденный» (счетчики не требуются).Эти:
  • здания, состоящие в основном из бытовых единиц в коммунальных или районных тепловых сетях, в которых тепло распределяется с помощью воды с нормальной рабочей температурой выше 90 ° по Цельсию
  • зданий в коммунальных или районных тепловых сетях, где имеется более одной точки входа для подающих и обратных труб сети в каждое частное жилище в этом здании или где точка входа неизвестна
  • зданий, состоящих в основном из небытовых единиц, на коммунальных или районных тепловых сетях, в которых отопление осуществляется системой с использованием иных средств, кроме горячей воды
  • зданий, состоящих в основном из небытовых единиц, в коммунальных или районных тепловых сетях, в которых охлаждение осуществляется системой, использующей перекачивающую жидкость, отличную от воды
• «Открытый» класс (счетчики или распределители затрат на тепло необходимы, если они рентабельны — поэтому они должны провести тест рентабельности с использованием нового инструмента):
  • Здание, в котором уже установлены счетчики, когда требуется замена
  • все остальные здания в существующих коммунальных и районных сетях.

Другими словами, если здание относится к классу «Жизнеспособность», счетчики тепла требуются всегда, и нет необходимости в оценке экономической эффективности. Если здание относится к классу «Освобожденный» (а при консультации предполагается, что 25% зданий будут), счетчики тепла не требуются. Если здание относится к классу «Открытый», необходимо будет провести оценку экономической эффективности, чтобы решить, нужно ли устанавливать счетчики тепла. Это коснется зданий, в которых уже есть тепловые сети, но в настоящее время на них не распространяются Правила.

BEIS проводит дальнейшие консультации по предлагаемой обновленной методологии и соответствующему инструменту для оценки рентабельности установки счетчиков в зданиях класса «Открытый». Недавно они добавили техническое приложение с дополнительной информацией о том, как этот инструмент будет работать. На консультации предлагается сделать обязательным использование инструмента для проведения оценки рентабельности зданий класса «Открытый».

BEIS также предлагает расширить сферу действия текущих требований по точности счетчиков, обслуживанию и выставлению счетов на все установленные приборы учета, которые будут включать счетчики, которые не были установлены в соответствии с обязанностями Правил, либо до вступления Правил в силу, либо добровольно с тех пор. потом.Это расширение объема предназначено для того, чтобы все потребители тепловых сетей, у которых есть счетчики конечного потребления или распределители затрат на тепло, были защищены этими положениями. Требования будут применяться с момента вступления поправок в силу, однако за несоблюдение не будут налагаться ретроспективные санкции.

Реализация

Крайний срок для ответа на консультацию был продлен до 9 января с учетом всеобщих выборов. BEIS стремится опубликовать ответ правительства в течение 12 недель после завершения консультации и представить измененное законодательство, как только парламентское время позволит.

После вступления в силу измененных Правил, будет шестимесячный период реализации, который будет включать как минимум один полный летний период, чтобы свести к минимуму перебои в обслуживании. Это означает, что, в зависимости от времени вступления в силу измененных Правил, крайний срок соблюдения, вероятно, наступит в конце 2020 года.

Влияние изменений

Ожидается, что предлагаемые поправки к Правилам приведут к значительному увеличению установки приборов учета у конечных потребителей.Они уже должны быть приспособлены к новым зданиям, но теперь их нужно будет переоборудовать в старые здания, если только они не относятся к классу освобожденных или не выдерживают испытания на рентабельность.

Кроме того, обязанность по обслуживанию любых счетчиков или распределителей затрат на тепло, которые поставщик тепла обязан установить в соответствии с Правилами, будет распространена на все счетчики, то есть даже те, которые установлены добровольно.

Предлагаемые поправки уточняют, что при смене владельца тепловой сети повторное уведомление или повторное тестирование технической осуществимости и рентабельности не требуется.Это снижает административную нагрузку по соблюдению требований.

Дальнейшие изменения с учетом измененной Директивы по энергоэффективности

В будущем могут быть внесены дополнительные поправки в Правила, чтобы учесть измененную Директиву об энергоэффективности (EED 2018), которая должна быть введена в законодательство Великобритании до 25 октября 2020 года. требования в текстовых полях.

Если пересмотренный EED 2018 будет перенесен в законодательство Великобритании, это приведет к введению требования о том, чтобы все новые приборы учета тепла, установленные с 25 октября 2020 года, считывались удаленно.Кроме того, все существующие приборы учета тепла должны будут считываться удаленно к 1 января 2027 года, за исключением тех случаев, когда государства-члены могут показать, что это неэффективно с точки зрения затрат.

BEIS ожидает, что к тому времени, когда измененные правила вступят в силу после шестимесячного периода внедрения, вероятно, что большинство вновь установленных счетчиков в любом случае будут считываться удаленно.
