Как снять крышку с выключателя света

Выключатель света – это коммутационный аппарат, который выполняет две функции: размыкает электрическую цепь и подает напряжение на светильник. Такие выключатели рассчитаны только для бытовой электропроводки и не отключат токи больших номиналов и коротких замыканий.

Управление ими в квартирах может быть следующее:

нажатие на клавишу;
включение кнопки;
переключение тумблера;
использование сенсора;
дистанционным пультом;
натяжение и отпускание цепочки.

Интересно. Кроме этого, выключатели являются элементом декора в квартире.

Общая информация

Клавишные модели наиболее популярные и доступные в цене на сегодняшний день, рассчитаны на напряжение 220-250 В и номинальный ток 10-15 А. Применяются одно-, двух-, трехклавишные, бывают даже 5-6 клавишные.

Монтаж их в помещении проводят открытым или скрытым способом, при этом все клавиши обычно соединены одной рамкой.

Следует отличать клавишные выключатели от переключателей. Они очень похожи, но выполняют разные функции.

Существуют также «проходящий выключатель» – это совмещенный вариант выключателя и переключателя.

Применение многоклавишных устройств очень удобно в больших помещениях, где несколько светильников. Весомый «плюс» представленных выключателей – это меньшая длина провода для подключения выключателя и вывод в одну точку управления освещением в помещении.

Более современными считаются реостаты или диммеры, с помощью которых удобно можно регулировать интенсивность светового потока. Но такие устройства работают только с лампами накаливания и галогеновыми.

Электрические выключатели обычно устанавливаются на стене, в зависимости от способа монтажа электропроводки (скрытая и наружная).

Когда электрические провода спрятаны внутри стен, выключатель будет находиться в стеновом гнезде. В случае открытой прокладки применяют подрозетник, где и будет устанавливаться выключатель.

Первый вариант – самый распространенный, второй – легче обслуживать.

Как снять выключатель со стены

С проблемой демонтажа и снятия выключателя освещения в квартире, наверное, сталкивался каждый. Сам процесс довольно легко осуществим. Главное – знать все особенности.

Подробный перечень действий:

Берем плоскую и крестовую отвертки;
Отключаем подачу электричества в доме;

Это самый важный пункт. Перед тем, как разобрать выключатель света, обязательно место работы должно быть обесточено. В квартире или доме необходимо перевести тумблер автоматического выключателя в положение «Выкл.» (рычаг вниз) в электрощитке.

Важно! Если не найдете, какой именно автомат отвечает за этот выключатель, то выключите все.

Осторожность – прежде всего. Также желательно удостовериться в отсутствии напряжения непосредственно с помощью отвертки-индикатора.

Снимаем клавишу устройства;

Перед демонтажем клавиши следует внимательно рассмотреть механизм ее установки, ведь выключатели выпускаются различных модификаций. Самый простой способ – это взяться сбоку за выступающие части, а большим пальцем легонько придавить по центру клавиши и потянуть на себя. Такая процедура выполняется легко, но если у вас не выходит снять клавишу или клавиши устройства, то можно воспользоваться плоской отверткой или ножом, аккуратно поддев их, чтобы не поцарапать и не повредить пластмассовое изделие.

Снимаем рамку выключателя;

Она крепится двумя способами: винтовым и зажимным. При первом варианте с помощью отвертки откручиваются винтики. При демонтаже рамки с зажимным креплением необходимо отогнуть поочередно зажимы.

Разбираем сам выключатель;

Дальше снимаем внутренний механизм из подрозетника, для этого откручиваем удерживающие боковые винты. Существуют модели устройств, механизмы которых закреплены в монтажной коробке установочными лапками. В таком случае нужно ослабить с помощью отвертки такое крепление.

После вынимания выключателя следует замерить напряжение на присоединенных проводах. Только при отсутствии напряжения можно отсоединить их.

Обратите внимание! Демонтированный включатель следует внимательно осмотреть, и если электрические контакты оплавлены, то этим устройством уже не стоит пользоваться.

В случае окисления контактов их зачищают.

Отключаем провода от выключателя.

В самых распространенных моделях закрепление происходит за счет болтовых соединений, которые следует немного ослабить, и тогда провода легко вытянутся. Советуем также пометить эти провода различными цветами, чтобы облегчить себе последующий монтаж.

Никогда не рискуйте! Прежде чем дотронуться до оголенного провода, убедитесь в отсутствии напряжения. Тестер подносите к каждому контакту и только, если не будет сигнала, продолжайте работать.

Для варианта выключателя с регулятором яркости освещения методика его снятия такая же, как и у обычного выключателя, только вместо клавиш убирается поворотная ручка.

Демонтаж выключателя с индикатором немного отличается от процесса, описанного выше. Здесь сначала необходимо отключить индикатор, т.е. прекратить питание и снять светодиод. Далее выполняются те же действия.

Выбирая новый выключатель, возьмите с собой демонтированный, так будет легче подобрать по габаритам нужный тип.

Демонтаж розеток

Логично продолжая тему, разберемся, как снять розетку со стены.

Для такой работы понадобится обычная отвертка или крестообразная. Обязательно предварительно отключается электричество в той комнате, в которой расположена розетка.

Важно! В электрощитке тумблер автоматического выключателя должен быть опущен вниз, «зеленый экранчик» – сигнал о том, что можно безопасно работать.

Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре. Снимаем его и откладываем в сторону.

Приступаем к самому механизму. По аналогии с выключателем, крепление розетки к подрозетникам происходит двумя болтиками: или по бокам, или в верхней и нижней части. Откручиваем их. Есть еще устройства с распорными механизмами. Они держатся в стене посредством специальных ушек. Если их немного ослабить, то розетка легко выйдет из монтажной коробки.

Далее отсоединяем электрические провода. К устройству подводятся три провода: «фаза», «ноль», «заземление», здесь легко выкручиваются болтики из специальных креплений. Потом тянем провод в свою сторону. Таким образом, розетку разобрали, процедура в действительности довольно простая.

Видео

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
Демонтируйте клавишу (-ши). Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Также читают:

Диалог

Как снять крышку выключателя?

Жанна Васильевна! Несколько непонятен ваш вопрос, также учитывая то, что вы его прикрепили к разделу «Крыша». Если речь идет о снятии крышки с выключателя света, то ответ на этот вопрос можно было найти в интернете.

В большинстве современных выключателей крышку можно снять только после того как будут сняты клавиши выключателя. После этого крышка снимается очень легко. Чаще всего более трудно снять именно клавиши выключателя, так как в некоторых моделях они настолько хорошо фиксируются, что при снятии просто ломаются. В некоторых моделях выключателей на клавишах сбоку есть фиксаторы, и если слегка их не вдавить отверткой внутрь, то тоже не получится демонтировать и снять крышку.

Если мы с вами не поняли друг друга, то опишите свой вопрос более детально, желательно, прикрепив фото.

Рекомендую вам прочитать статьи о том, как заменить выключатель и как его починить.

Как разобрать выключатель света: пошаговый мастер-класс

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

Преображение эстетического вида путем замены устаревших моделей более современными;
Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка выключателя света обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.

Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой. Которая позволит определить наличие или отсутствие потенциала в сети. Если потенциал все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе. Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.

Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.

Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.

Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для снятия клавиши подденьте ее сбоку обычной отверткой.

Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность. При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.

Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

Винтов крепления, вкручиваемых в панель;
Рис. 9. Крепление крышки болтами
Пластиковых элементов крепления, которые вставляются в соответствующие пазы;
Специальной рамки, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.

Рис. 10: крепление при помощи рамки

Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

После того, как декоративная крышка и клавиша демонтированы, можно переходить к удалению самого корпуса механизма.

В случае наличия на старой крышке болтового крепления снаружи, начинать разбирать следует с удаления этих болтов.

Рис. 11: открутите болты на крышке

После чего переходите к откручиванию корпуса.

#4 Снимите корпус

Наиболее распространенным вариантом в новых клавишных выключателях является болтовое крепление, расположенное по краям корпуса, которое фиксирует весь механизм в коробке. Для удаления из корпуса поочередно откручиваются болты в точках крепления.

Рис. 12: открутите болты корпуса

Второй вариант фиксации – это пружинные распорки, которые помимо крепления в коробке позволяют еще и регулировать угол поворота основного блока автоматического переключателя. В такой ситуации при помощи отвертки распорки ослабляются до того момента, пока выключатель свободно не выйдет из гнезда. Это делается путем выкручивания болтов.

Рис. 13: ослабьте распорки

В моделях с креплением корпуса болтами также можно увидеть эти распорки, позволяющие регулировать угол поворота. Но откручивать их для того, чтобы разобрать устройство, не нужно.

Следует отметить, что в случае поломки, возможна ситуация, когда провода отгорели от крепления или они разболтались в местах обжима. Тогда сердцевина может выпасть из коробки. Такое падение при отключенном напряжении хоть и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении. Поэтому прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

#5 Отключите провода

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.

Рис. 14: сердцевина на проводах

Поэтому, чтобы разобрать его далее, отсоедините крепление проводки от ламелей. Питающие провода могут иметь различный способ крепления к ламелям, из-за чего их отключение будет отличаться. Наиболее часто встречающимися вариантами являются:

Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением. Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.

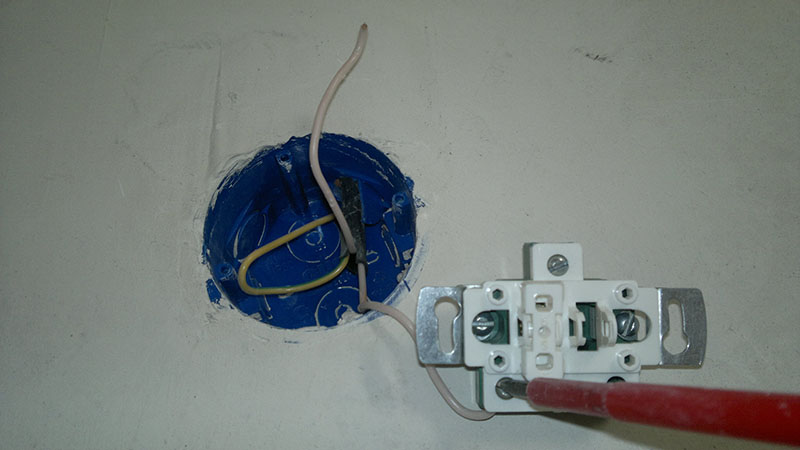

Рис. 15: отключите провода

Следует отметить, что эту процедуру следует производить осторожно, чтобы мелкие детали не рассыпались. Если вашей целью была установка нового двойного выключателя, старый можно попросту выбросить. А если вы разбирали устройство для устранения какой-либо неисправности, то после отсоединения провода его необходимо осмотреть.

#6 Осмотрите выключатель

Если вашей целью было выявление каких-либо неисправностей, внимательно осмотрите места крепления выводов фаз. Возможно, на них будут хорошо заметны следы оплавления или окисления. При наличии термического разрушения пластика, можно сразу заменять весь выключатель. Места окисления могут обуславливать плохой контакт, поэтому их необходимо зачистить.

В связи с тем, что его стоимость относительно невысока, выполнять какие-либо замены деталей и мест крепления корпуса к испорченным деталям попросту нецелесообразно.

Также существует вероятность, что выключатель остался цел, а электрическая проводка пострадала от чрезмерного перегрева. В таких ситуациях вы можете наблюдать отжог токоведущих частей, оплавления изоляции и прочие повреждения. Эти факторы будут свидетельствовать о том, что может понадобиться замена проводки или какого-то ее участка.

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

Нюансы при разборке различных видов выключателей

Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Видео подборка других мастеров

Как разобрать выключатель света своими руками: одноклавишный, двуклавишный

Иногда по тем или иным причинам необходимо выполнение демонтажа и снятия выключателя света, имеющегося в любом жилище. Перед началом работ следует ознакомиться с некоторыми нюансами, позволяющими провести процесс правильно. В статье расскажем, как разобрать выключатель света, дадим подробную пошаговую инструкцию.

Необходимый для разборки инструмент

Чтобы разобрать выключатель потребуются некоторые нехитрые инструменты и приспособления. Основные из них — пара отверток, хотя многие приборы можно демонтировать и при помощи единственной — плоской. Крестовая отвертка будет нужна для устройств, имеющих в своей конструкции винты крестообразной формы.

Отключение электричества в доме

Перед началом работы следует позаботиться об отключении подачи электроэнергии в квартиру или дом. Отключение осуществляется в электрощитке, который, как правило, расположен на лестничной клетке или возле входной двери. Если неизвестно, какой именно из рычажков отвечает за ту или иную комнату квартиры, рекомендуется не рисковать, а перевести сразу все тумблеры в положение «ВЫКЛ.» Если этого не сделать, то при демонтаже выключателя возможен удар током.

Перед началом работы следует обесточить помещение или все жилище, переместив соответствующий тумблер

Всегда необходимо помнить, что при выполнении любых работ с электричеством, безопасность — наиболее важный фактор. Рычажок в электрощите обязательно должен быть направлен вниз. Даже при полностью обесточенном жилище не лишним будет перестраховаться, дополнительно удостоверившись в отсутствии напряжения при помощи отвертки-индикатора. Также перед разборкой следует изучить особенности конструкции установленного выключателя. Читайте также статью: → «Проверка автоматических выключателей».

Демонтаж клавиши устройства

Разборка выключающего свет устройства начинается со снятия клавиши, так как без демонтажа ее продолжить работы невозможно. Убрать этот элемент конструкции практически всегда получается достаточно быстро и легко. Перед снятием клавиши необходимо внимательно исследовать механизм имеющегося устройства. Он выпускается различных типов, в связи с чем процесс может иметь принципиальные отличия.

Наиболее легкий способ — это нажать на клавишу по направлению к стене большим пальцем, другими пальцами схватиться за выступ и с не слишком большим усилием потянуть клавишу к себе. Некоторые часто опасаются повредить клавишу, приложив слишком большую силу к плотно установленному элементу. В таком случае можно применить плоскую тонкую отвертку либо нож, слегка поддев клавишу. Но все же лучше попытаться снять ее вручную — риск поцарапать или повредить элемент при этом минимален.

Для снятия клавиши в большинстве моделей выключателей достаточно задействовать пальцы

Существуют такие модели выключателей, например, Lezard, в которых по бокам клавиши имеются специальные отверстия. Поддев их отверткой, снятие клавиши выполняется без особых усилий. Если выключатель двухклавишный, то второй элемент снимается после удаления предыдущего по тому же принципу. Читайте также статью: → «Выключатели с подсветкой: схемы и особенности подключения».

Демонтаж рамки выключателя

Следующей работой при разборке выключателя является снятие рамки, крепление которых может осуществляться двумя способами:

винтовым;
зажимным.

Крепление винтовых рамок, как не трудно догадаться, выполняется посредством небольших винтов, откручивающихся при помощи крестовой либо плоской отвертки. Прикрепление рамок зажимных осуществляется при помощи специальных зажимов, которые для демонтажа следует просто отогнуть. Для большего удобства и ускорения процесса сначала снимается один зажим, а затем второй.

Разборка выключателя и демонтаж

Заключительным этапом разборки выключателя является изъятие его из монтажной коробки. Для этого необходимо ослабить установочные лапки, надежно удерживающие устройство в стене. Соответствующие винты ослабляются, после чего механизм свободно вынимается из стены. Некоторые модели выключателей, например марки Makel, закрепляются по бокам коробки при помощи винтов. В таком случае их следует просто отвинтить, воспользовавшись отверткой.

После демонтажа выключателя на подсоединенных к нему проводах необходимо замерять напряжение при помощи индикаторной отвертки. Если напряжение отсутствует, то после разборки крепления провода отсоединяются от устройства.

Совет №1. Демонтированный выключатель следует осмотреть на наличие оплавленных контактов. Если таковые имеются, то ремонту устройство не подлежит и требует замены. При отсутствии этой проблемы, необходимо осмотреть на предмет наличия повреждений другого характера, а также проверить все контакты в точках закрепления проводов.

При приобретении нового устройства рекомендуется захватить с собой старый выключатель, чтобы без проблем подобрать наиболее подходящую модель. Читайте также статью: → «Проходные выключатели: схема подключения, тонкости монтажа».

Отключение проводов от прибора

В большинстве моделей выключателей, в том числе марок Legrand и Wessen, провода закрепляются посредством болтового соединения, которое при отключении требуется просто ослабить и слегка потянуть на себя. При неисправности выключателя перед установкой нового провода изолируются и помечаются различными цветами, чтобы при монтаже не перепутать их.

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполняется по следующей технологии:

снять клавиши — здесь различий от других марок устройств нет;
демонтировать накладку.

При снятии декоративной рамки можно столкнуться с некоторыми проблемами. Производителем применены для крепления этого элемента специальные упругие зажимы, уходящие вглубь устройства. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть. Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки. Сплошная накладка выключателей Wessen Прима крепится к корпусу механизма посредством двух болтов, которые легко откручиваются отверткой.

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

винтами, которые просто выкручиваются отверткой;
специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.

Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементов

Как разобрать выключатель света с регулятором

Если процесс разборки обыкновенных выключателей в большинстве случаев понятен и прост, то с устройствами, оснащенными регуляторами яркости освещения могут возникнуть некоторые затруднения. Диммеры, в том числе и механические, подключаются к цепи по точно такому же принципу, как и обыкновенные выключатели. Следовательно, и разборка их осуществляется по той же схеме:

убирается поворотная ручка;
при помощи отвертки или ножа из защелки освобождается декоративная рамка;
ослабляются крепежные лапки;
раскручиваются фиксирующие корпус болты.

Снятие выключателя с регулятором яркости аналогично разборке обыкновенного бытового устройства

Как разобрать выключателя с индикатором

Для разборки выключателя с подсветкой требуется сначала отключить индикатор, для чего отключается питание и снимается светодиод. Последовательность действий следующая:

выключением рубильника обесточивается комната;
защелки клавиш аккуратно поддеваются тонкой отверткой и снимаются;
аккуратно удаляется рамка;
раскручиваются болты крепежа;
устройство изымается из монтажной коробки;
наличие напряжения в проводах проверяется посредством отвертки-индикатора.

Совет №2. Перед тем как прикоснуться к оголенному проводу следует удостовериться в отсутствии напряжения. Для этого следует поднести тестер или иной пробник к каждому из контактов — индикатор не должен включиться.

Индикаторный выключатель марки Shneider Electric также разбирается без применения сложного инструмента

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить — дальнейшая его эксплуатация опасна!

Типичные ошибки в работе

Часто встречающейся ошибкой является приложение чрезмерных усилий при снятии клавиши выключателя либо декоративной рамки. В результате эти элементы могут быть не просто поцарапаны, но и сломаны. В этом случае, независимо от модели устройства потребуется приобретение нового, так как отдельно клавиши и рамки не продаются.
Самой опасной ошибкой является пренебрежение правилами безопасности. Обязательно следует отключать подачу электроэнергии в помещение на щитке. При сомнениях, какой из рубильников «правильный», лучше отключить их все.

Оцените качество статьи:

Как снять выключатель schneider

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

Преображение эстетического вида путем замены устаревших моделей более современными;
Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
Не включается или барахлит прибор освещения, работающий от выключателя;

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Рис. 2: отключить одинарный автомат

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

Рис. 4: современный двухклавишный выключатель

Рис. 5: потяните клавишу на себя

Рис. 6: клавиша легко отделилась

Рис. 7: подденьте клавишу отверткой

Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

Винтов крепления, вкручиваемых в панель; Рис. 9. Крепление крышки болтами
Пластиковых элементов крепления, которые вставляются в соответствующие пазы;
Специальной рамки, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.

Рис. 10: крепление при помощи рамки

Рис. 11: открутите болты на крышке

После чего переходите к откручиванию корпуса.

#4 Снимите корпус

Рис. 12: открутите болты корпуса

Рис. 13: ослабьте распорки

#5 Отключите провода

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.

Рис. 14: сердцевина на проводах

Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением. Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.

Рис. 15: отключите провода

#6 Осмотрите выключатель

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

В настоящее время уже нет дефицита качественной бытовой электротехники, отличающейся высокой надежностью, однако со временем даже она может выйти из строя, особенно подвержены этому выключатели, из-за регулярного использования.

Если лампочка мигает на каком-то отдельном светильнике, то дело здесь вовсе не в скачках напряжения, а скорее всего в механизме выключателя, который следует осмотреть, при наличии соответствующего опыта конечно же.

Как разобрать выключатель Schneider Electric

Продукция данного производителя отличается высокой надежностью и не исключено, что причина некорректно работающего освещения кроется в плохом контакте не внутри, а на зажимах, что чаще всего и бывает.

Особенностью данных моделей является закрепление декоративной накладки не с помощью защелок, а классическим способом, с использованием винта. Для работы понадобятся:

отвертка-индикатор;
мультиметр;
монтажная отвертка.

Для того, чтобы добраться к винтам, необходимо сперва снять клавиши, винт удерживающий декоративную накладку можно не отвинчивать, так как доступ к фиксирующим лепесткам обеспечен с помощью монтажных отверстий. Ослабив лепестки, необходимо потянуть выключатель на себя.

Достаточно отсоединить линию идущую к светильнику, чтобы проверить работоспособность механизма. Сперва проверяют наличие потенциала на выходных зажимах, отверткой-индикатором, путем включения выключателя.

Дополнительно, при отключенном питании, необходимо мультиметром «прозвонить» каждый из контактов во включенном положении. При отсутствии признаков поломки в выключателе и нормальном состоянии контактов в местах соединения, неисправность следует искать в проводке или светильнике.

Как разобрать выключатель Makel

Продукцию данного производителя можно часто увидеть, как в быту, так и в общественных помещениях, благодаря высокой надежности и относительно доступной стоимости изделий.

При необходимости разобрать и отревизировать соединение, также не возникает каких-либо проблем, однако производитель предусмотрел некоторые особенности в конструкции.

Для извлечения выключателя из стены понадобится стандартный набор инструментов. Снятие клавиш производится довольно легко, а вот с декоративной накладкой, у обывателя ни разу не сталкивавшегося с таким типом выключателей могут возникнуть проблемы. Дело в том, что здесь производитель применил специальные зажимы из упругой проволоки, уходящие вглубь корпуса.

После того, как клавиши сняты, декоративную накладку необходимо без лишних усилий потянуть на себя, благодаря чему появится доступ к контактам.

Конструктивной особенностью этих выключателей, является и расположение винтов зажимов с тыльной стороны, поэтому доступ к ним возможен только после выемки всего корпуса из стены. Проверку контактов определяют визуально и с помощью мультиметра.

Как разобрать выключатель Legrand

Современные модели бытовых выключателей отличаются не только практичностью и удобством использования, но и миниатюрностью компонентов, благодаря чему они не занимают много места и имеют малый вес.

Электромеханические характеристики таких устройств позволяют выдерживать большое количество циклов работы, и обеспечивают легкий демонтаж устройства, в случае замены или ревизии.

Выключатели Legrand давно завевали своего потребителя высоким уровнем декоративности, при этом, чтобы провести ревизию соединения контактов, в случае исчезновения освещения, не составит большого труда.

Клавиша, или клавиши вынимаются без каких-либо чрезмерных усилий, путем надавливания на выступающую верхнюю или нижнюю часть, после чего снимается декоративная накладка и с помощью отвертки ослабляются фиксирующие лепестки, упирающиеся в стену.

Советы в статье «Как подключить двухклавишный выключатель?» здесь.

После ослабления выключатель необходимо потянуть на себя и когда контакты станут доступны, оценить визуально из состояние, здесь не должно быть нагара, если таковой имеется необходимо его удалить.

Целостность контактов проверяется с помощью мультиметра и если проблема в самом выключателе, то производится замена, в противном случае следует искать поломку в других частях схемы.

Как разобрать выключатель Schneider Electric

отвертка-индикатор;
мультиметр;
монтажная отвертка.

Как разобрать выключатель Makel

Как разобрать выключатель Legrand

Как подключить два выключателя?

Интересное по теме: Как выбрать выключатель?

Советы в статье «Как подключить двухклавишный выключатель?» здесь.

Необходимый для разборки инструмент

Отключение электричества в доме

Перед началом работы следует обесточить помещение или все жилище, переместив соответствующий тумблер

Демонтаж клавиши устройства

Для снятия клавиши в большинстве моделей выключателей достаточно задействовать пальцы

Демонтаж рамки выключателя

Разборка выключателя и демонтаж

Совет №1. Демонтированный выключатель следует осмотреть на наличие оплавленных контактов. Если таковые имеются, то ремонту устройство не подлежит и требует замены. При отсутствии этой проблемы, необходимо осмотреть на предмет наличия повреждений другого характера, а также проверить все контакты в точках закрепления проводов.

Отключение проводов от прибора

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

снять клавиши — здесь различий от других марок устройств нет;
демонтировать накладку.

LEGRAND

Wessen

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

винтами, которые просто выкручиваются отверткой;
специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.

Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементовКак разобрать выключатель света с регулятором

убирается поворотная ручка;
при помощи отвертки или ножа из защелки освобождается декоративная рамка;
ослабляются крепежные лапки;
раскручиваются фиксирующие корпус болты.

Снятие выключателя с регулятором яркости аналогично разборке обыкновенного бытового устройстваКак разобрать выключателя с индикатором

выключением рубильника обесточивается комната;
защелки клавиш аккуратно поддеваются тонкой отверткой и снимаются;
аккуратно удаляется рамка;
раскручиваются болты крепежа;
устройство изымается из монтажной коробки;
наличие напряжения в проводах проверяется посредством отвертки-индикатора.

Совет №2. Перед тем как прикоснуться к оголенному проводу следует удостовериться в отсутствии напряжения. Для этого следует поднести тестер или иной пробник к каждому из контактов — индикатор не должен включиться.

Индикаторный выключатель марки Shneider Electric также разбирается без применения сложного инструмента Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Типичные ошибки в работе

Часто встречающейся ошибкой является приложение чрезмерных усилий при снятии клавиши выключателя либо декоративной рамки. В результате эти элементы могут быть не просто поцарапаны, но и сломаны. В этом случае, независимо от модели устройства потребуется приобретение нового, так как отдельно клавиши и рамки не продаются.

Самой опасной ошибкой является пренебрежение правилами безопасности. Обязательно следует отключать подачу электроэнергии в помещение на щитке. При сомнениях, какой из рубильников «правильный», лучше отключить их все.

Оцените качество статьи. Нам важно ваше мнение:

Клавишный выключатель как снять крышку. Подробная инструкция как поменять выключатель. Материалы и инструменты

Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с неё снимают все розетки и выключатели. Никакая ювелирная точность не поможет обойти приспособления без снятия – обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.

Ниже краткая инструкция с фото, потратив на неё 5 минут, вы не получите удар током, а обои будет красиво смотреться в интерьере квартиры.

Шаг первый – подготовка

Розетки/выключатели снимают непосредственно перед поклейкой обоев, делать это заранее не надо, так как можно получить удар током при включении света или, как альтернатива, сидеть в темноте и с выключенными электроприборами.

Снимают старые обои,
Подготавливают стену (при необходимости),
Готовят клей и нарезают новые обои,
Выключают свет на счётчике,
Снимают розетки,
Клеят обои.

Так можно избежать некоторых неудобств и использования матерных слов при близком знакомстве с открытием Александра Вольта.

Из инструмента вам понадобится плоская и крестообразная отвертка.

Шаг второй – снятие выключателя

Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов.

Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.

Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.

Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.

Полностью вынимать механизм включения света не нужно
– достаточно снять кнопку, защитную панель и лицевую рамку!

Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.

Если вы снимаете, но не меняете выключатели, то после снятия помойте водой с мылом кнопку и верхнюю панель. Даже у хорошей хозяйки со временем выключатели загрязняются, а капитально отмыть их на стене невозможно.
Если стены для снятия старых обоев не смачивались и дома нет маленьких детей, то свет при снятии выключателей и розеток не выключайте – сделайте это непосредственно перед оклейкой, когда мокрые листы станут проводником тока.

Управление ими в квартирах может быть следующее:

нажатие на клавишу;
включение кнопки;
переключение тумблера;
использование сенсора;
дистанционным пультом;
натяжение и отпускание цепочки.

Интересно.
Кроме этого, выключатели являются элементом декора в квартире.

Общая информация

Следует отличать клавишные выключатели от переключателей. Они очень похожи, но выполняют разные функции.

Существуют также «проходящий выключатель» – это совмещенный вариант выключателя и переключателя.

Первый вариант – самый распространенный, второй – легче обслуживать.

Как снять выключатель со стены

Подробный перечень действий:

Берем плоскую и крестовую отвертки;
Отключаем подачу электричества в доме;

Важно!
Если не найдете, какой именно автомат отвечает за этот выключатель, то выключите все.

Снимаем клавишу устройства;

Снимаем рамку выключателя;

Разбираем сам выключатель;

Отсоединяем провода;

Обратите внимание!
Демонтированный включатель следует внимательно осмотреть, и если электрические контакты оплавлены, то этим устройством уже не стоит пользоваться.

В случае окисления контактов их зачищают.

Отключаем провода от выключателя.

Никогда не рискуйте!
Прежде чем дотронуться до оголенного провода, убедитесь в отсутствии напряжения. Тестер подносите к каждому контакту и только, если не будет сигнала, продолжайте работать.

Демонтаж розеток

Логично продолжая тему, разберемся, как снять розетку со стены.

Важно!
В электрощитке тумблер автоматического выключателя должен быть опущен вниз, «зеленый экранчик» – сигнал о том, что можно безопасно работать.

Видео

Наверняка каждый хоть раз имел дело с ремонтом, и он знает, что такой радостный по окончанию процесс доставляет столько хлопот. Случается и такое, что даже незначительные задачи могут поставить в ступор. Сегодня мы поговорим об одной из таких задач, а именно о том, как разобрать выключатель света. Из-за регулярного использования, устройство выключателя очень часто выходят из строя, тем самым создавая неудобства и хлопоты.

Процесс разборки современных выключателей выполняется примерно одинаково, поскольку особых различий между их строением нет. Довольно часто, выключатели ломаются из-за плохого качества механизма, детали начинают плавиться или при большом токе нагрузки, или из за слабого контакта, желтеет пластик или со временем испортился внешний вид. Мы рассмотрим наиболее распространенные варианты выключателей и пошагово опишем инструкцию их разбора.

Шаг 1. Подготовительные работы

Для начала, нужно приготовить инструмент, а именно – индикаторную отвертку, в противном случае или вольтметром. Только надо помнить, что при измерении напряжения один конец прибора встает на фазный провод (контакт в выключателе), а второй конец надо подсоединить к нулевому проводу или . В выключателе их нет, надо его найти или в или в , т.е. в другом месте. По этому удобней пользоваться . Перед тем, необходимо отключить в доме электричество, что бы сделать процесс безопасным. Для обесточивания квартиры, необходимо найти автоматические выключатели в и выключить их — переместить рычаг из положения ВКЛ в положение ВЫКЛ. Если таких выключателей несколько, что бы ни ошибиться, выключите все, для вашей же безопасности. Если же пробки старого типа, то нужно попросту выключить их нажав на кнопку. Затем с помощью индикаторной отвертки проверить или есть напряжение в проводке выключателя.

Шаг 2. Снятие клавиши выключателя

Второй шаг – это разборка самого выключателя. Клавиши выключателей можно снять двумя способами:

Вытянуть рукой;

Что бы вытянуть клавишу выключателя рукой, необходимо крепко взять ее за выступающий край и потянуть на себя. Приложив небольшое усилие. Клавиша должна поддаться и вылезти.

Если же клавиша не поддается, то можно аккуратно поддеть ее отверткой. Для начала, возьмите выступающий край клавиши и подденьте ее с помощью отвертки с одной стороны. Важно помнить, что делать это нужно аккуратно, иначе существует вероятность повредить выключатель.

Если же выключатель с двумя клавишами, то нужно проделать все вышеописанное с каждой из клавиш по очереди. В случае, если вам придется собрать выключатель обратно без замены на новый, то положите все детали на отдельное место, что бы не потерять их и не ошибиться.

Шаг 3. Снятие рамки выключателя

После извлечения клавиш, нужно снять рамку выключателя. Зачастую, встречаются выключатели со сплошной рамкой, которые крепятся к механизму с помощью небольших винтов или саморезов. Разберите их с помощью отвертки.

Также, встречаются выключатели с встроенным креплением. Эта система устанавливается в специальные пазы, и ее можно снять, аккуратно потянув на себя. В некоторых случает необходимо поддеть отверткой.

Третий тип выключателей представляет собой конструкцию, где рамка крепится к механизму с помощью металлических застежек. В таком случае, если не удается сразу снять застежки, то разбирая такую рамку поначалу лучше снять всю конструкцию и затем снять застежки, которые удерживают рамку в механизме.

Шаг 4. Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от . Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Шаг 5. Отсоединение проводов

Заключительный этап – отсоединение механизма выключателя от проводов напряжения. Существует два типа крепления:

винтовые зажимы;
пружинные клеммы.

В первом случае, нужно ослабить винты в клеммах и только тогда извлечь провода. Если механизм с зажимными клеммами, то потребуется найти рычаги в местах крепления проводов, надавить на них и отсоединить провода.

Во время отсоединения проводов от механизма, для удобства обратной сборки, стоить запомнить какой провод стоял с какой стороны. Чаще всего от боковых контактов отходят провода на нагрузку (лампочки), а к центральной клемме приходит фаза.

После того, как вы выполнили все указания, можно попытаться выяснить причину поломки. Стоит просмотреть разобранный выключатель на наличие желтых, тусклых пятен, расплавленной пластмассы. Возможно, причина кроется в плохом контакте жил провода с механизмом. Со временем, контакт ослабевает и просто нужно закрутить покрепче винты.

Шаг 6. Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Заключение

В этой статье вы узнали возможные причины неполадок или некорректной работы выключателя, как разобрать выключатель света, как устроен выключатель, как заменить его на новый. Следуя пошаговой инструкции, вы сможете разобрать выключатель света, починить, собрать или установить новый. Надеемся, что данная статья была для вас познавательной и информативной.

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

отвертка – плоская и крестообразная;
отвертка — индикатор напряжения;
переносной источник света.

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.

Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Она удерживается с помощью защелок, на корпусе выключателя, поэтому необходимо отверткой поддеть зубцы без лишних усилий, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя. Одновременно с этим необходимо удерживать обрамление, так как без рамки оно может легко упасть вниз.

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.

Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.

Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.

Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Наверняка случалось делая ремонт столкнуться с проблемой как поменять выключатель
. Дело вроде не хитрое, но

страшно, электричество все-таки, вдруг не получиться разобраться с проводами. Ну и непонятно, что куда подключать и к чему прикручивать.

На самом деле сложного здесь ничего нет и бояться нечего, все просто как забить гвоздь в стену. Прочитав эту статью, в которой все подробным образом изложено, у вас больше никогда не возникнет вопроса, как поменять выключатель
.

Итак, у нас имеется выключатель, который необходимо поменять.

Первым делом нужно демонтировать старый выключатель, а уже потом переходить к установке нового.

Демонтаж выключателя

Отворачиваем два винтика, которыми крепиться защитная карболитовая или пластиковая крышка, аккуратно ее снимаем.

Перед нами механизм одноклавишного выключателя. На нем имеются два контактных винтовых зажима, к которым подключены жилы проводов.

Механизм закреплен в подрозетнике с помощью распорных лапок, которые регулируются с помощью двух винтов расположенных слева и справа.

Перед тем как провести демонтаж механизма необходимо определить жилу, по которой к выключателю подходит фаза. Используем для этого , инструкцию по использованию можно посмотреть перейдя по подсвеченной синем ссылке в соответствующей инструкции.

Предельно осторожно, чтобы не коснуться контактов находящихся под напряжением руками, по очереди подносим индикатор сначала к одному, затем к другому контакту. Переключаем клавишу выключателя в другое положение и проверяем снова.

Нужно найти такое положение клавиши когда фаза будет только на одном контакте, в этой позиции он находится в положении «выключено». Таким образом будет найдена питающая фазная жила провода. Вторая жила, находящаяся без напряжения, будет отходящая на светильник.

Перед проведением дальнейших работ по замене выключателя, нужно позаботиться о безопасности данного мероприятия, для этого необходимо отключить поступление электричества в квартиру (вывернуть пробки лили выключить автомат в этажном или квартирном щите).

Отключаем, проверяем отсутствие напряжение и только после этого продолжаем демонтаж выключателя.

Отворачиваем два винтика распорных лапок, вытаскиваем механизм из подрозетника.

Отсоединяем провода. Сначала фазный провод. Откручиваем контактный винт, извлекаем провод и помечаем его изоляционной лентой.

Затем отсоединяем второй провод освобождая механизм.

Выпрямляем провода.

Демонтаж выполнен.

Проводим подготовку

Перед тем как выполнить подключение выключателя необходимо подготовить его к монтажу. Как это сделать разберем ниже.

Снимаем клавишу, поддев ее в центре с левой или с правой стороны плоской отверткой.

Отворачиваем два винта расположенных по диагонали.

Теперь нам доступен механизм. Механизмы одноклавишных выключателей могут быть различного исполнения, но принцип подключения у них один. Обязательно имеются два контактных зажима и распорные лапки, для крепления к подрозетнику.

В нашем механизме слева и справа расположены винты распорных лапок.

Ими приводятся в движение металлические лапки фиксации.

И два контактных винтовых зажима, для подключения жил проводов.

Откручивая или закручивая контактный винт мы перемещаем прижимную пластину, предназначенную для надежной фиксации жилы в контакте.

Каждый контакт предусматривает подключения от 1 до 2 проводов.

Как подключить выключатель света?

Для начала необходимо подготовить провода, зачищаем изоляцию жилы, с помощью ножа снимаем 1 см.

Вставляем ее в контактное отверстие. При необходимости подрезаем лишнее, в идеале она не должна торчать из контакта более 1-2 мм. Смотрим чтобы изоляция жилы не попала в зажим.

Затягиваем контактный винт.

Проверяем насколько хорошо протянут контакт, тянем за провод, если он не подвижен все в норме, если нет протягиваем еще. Помним, плохо затянутый контакт причина скорого выхода из строя выключателя. Хотя сильно усердствовать тоже не нужно, можно сорвать винтовую резьбу, на недорогих выключателях она очень ранимая. Ищем золотую середину, пошло туго, все, проверяем и переходим к следующему проводу.

Зачищаем, вставляем.

На некоторых выключателях, на задней стороне механизма может стоять обозначения контактов:

Чаще всего на одноклавишных выключателях обозначения выглядят следующим образом L и 1, или 1 и 2, где:

«L» (для обозначения L и 1), «1» (для обозначения 1 и 2) — контакт для подключения приходящей фазы, та которую мы пометили изоляционной лентой.
«1» (для обозначения L и 1), «2» (для обозначения 1 и 2) — отходящий контакт, так же он может быть помечен стрелочкой.

Эти обозначения обусловлены тем, что выполняя подключение выключателя правильно, приходящая фаза должна быть фиксированным контактом, а отходящая подвижным. Хотя с практической точки зрения для одноклавишных выключателей это не принципиально, провода можно подключать так и так.

Итак, мы подошли к установке механизма выключателя в (монтажный стакан). Перед этим необходимо проверить, правильно ли выключатель установлен. Для этого подаем напряжение и включаем и выключаем клавишу. Во включенном положении клавиша должна быть прижата верху, а в выключенном внизу.

Устанавливаем механизм в подрозетник, выравниваем по горизонтали и закручиваем винты распорных лапок до тех пор, пока не будет достигнута жесткая фиксация.

Прикручиваем на место защитный корпус.

Устанавливаем клавишу. Перед этим смотрим на ее обратную сторону, штырьки на клавише должны входить в пазы на кнопке.

Выключатель установлен.

Подробнее о том как выполняется установка других элементов электропроводки (розеток, двойных выключателей, выключателей с подсветкой, люстр и светильников) вы можете посмотреть .

Для выполнения работа по замене выключателя нам понадобилось:

Материал

выключатель — 1

Инструмент

указатель напряжения
плоская и крестовая отвертки

Как Одеть Крышку На Выключатель

0.04 0.03=c0.00+p0.02

1:47 Как разобрать выключатель ↗

4:51 Как разобрать выключатель (4 типа). ↗

2:49 как снять выключатель света со стены видео (розетку) ↗

7:00 Как снять выключатель ↗

Как разобрать выключатель — Электрика дома ↗

Технология демонтажа всех производимых сейчас клавишных выключателей схожа, основные отличия связаны с разными вариантами крепления рамки …

Как установить выключатель ↗

Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку. Ослабьте распорки и …

Советский выключатель ↗

Что было замечательно при СССР так эта практически полное закладывание государства на бытовуху. Я отлично помню, как …

Как разобрать выключатель света: видео + инструкция по … ↗

Как разобрать одноклавишный, двухклавишный, трехклавишный выключатель света. Видео инструкция по разборке выключателя …

Подробная инструкция как установить выключатель света … ↗

Нет необходимости ломать голову Как установить выключатель 1 к кому с … и надежно там фиксируется, то вам осталось одеть рамку и установить клавишу. … Спасибо за информацию, никак не мог понять как снимается крышка, …

Как снять рамку выключателя? — фото- Форум Mastergrad ↗

Legrand Valena Похоже, что-то внутри искрит, хочу посмотреть Где и как надо поддеть отверткой, чтобы не повредить? Или вначале …

Влагозащищенная розетка legrand как снять откидную крышку. Как снять выключатель со стены – подробная инструкция, как правильно демонтировать электрооборудование. Из стены всё лишнее удалено, подрозетник встаёт на своё место

отвертка – плоская и крестообразная;
отвертка — индикатор напряжения;
переносной источник света.

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Время от времени возникает необходимость поменять старую розетку на новую. Чтобы каждый раз не обращаться с этим вопросом к специалистам, полезно научиться менять розетки самому. Сам процесс несложный и не отнимает много времени.

Снимаем крышку старой розетки

У нас имеется розетка, установленная ещё в советские времена. Она своё отработала, шатается, плохо зафиксирована в стене:

Для начала необходимо снять с неё крышку. Берём отвёртку и откручиваем центральный болт:

Вот что находится у неё внутри. Розетка установлена непосредственно в стене без подрозетника, её внутренняя часть тоже шатается.

Проверяем наличие напряжения и отключаем питание в электрощитке

Перед выполнением таких работ обязательно нужно отключить питающий автомат. Проверяем индикатором, есть ли в розетке напряжение:

Лампочка светится. Идём в электрощиток и отключаем питающий автомат, обесточиваем розетку.

Снимаем старую розетку

Приступаем к снятию розетки. Берём отвёртку и откручиваем распирающие лапки:

Также необходимо открутить силовые контакты розетки для того, чтобы можно было отсоединить провода:

После этого розетка легко вынимается:

Примеряем подрозетник и удаляем ненужный хлам из отверстия

Так как старая розетка не имела подрозетника, его обязательно нужно установить. Мы поставим пластмассовый подрозетник.

Примеряем подрозетник:

Подрозетник не становится на своё место – мешает часть высохшей шпаклёвки от старой розетки. Её необходимо аккуратно удалить для того, чтобы подрозетник мог свободно встать на своё место. Удаляем шпаклёвку с помощью отвёртки.

Из стены всё лишнее удалено, подрозетник встаёт на своё место

Место для подрозетника зачищено:

Теперь подрозетник встаёт отлично, полностью скрывается в стене, не имеет никаких выступов.

Фиксируем коробку в стене с помощью шпаклёвки

Для того, чтобы шпаклёвка лучше пристала к стене, к бетону, нужно этот бетон смочить. Можно это сделать с помощью распылителя. Лучше, конечно, использовать специальные грунтовки, но если их нет, можно воспользоваться обычной водой. Затем берём обычный шпатель, шпаклёвку и равномерно со всех сторон промазываем отверстие.

Вот что получилось:

Теперь сам подрозетник тоже со всех сторон равномерно обмазываем шпаклёвкой:

Устанавливаем подрозетник в стене. Просовываем в него провода и вращательными движениями сначала утапливаем его в отверстие, а потом немного проворачиваем.

Убираем лишнюю шпаклёвку:

Обязательно нужно проследить за тем, чтобы сам подрозетник не выступал из стены, был на одном уровне с ней и был хорошо зафиксирован. Когда шпаклёвка высохнет, мы исправить уже ничего не сможем. Выставляем коробку ровно по горизонтали и ждём, когда шпаклёвка подсохнет.

Подключаем новую розетку

Прошли сутки. Раствор подсох, коробка держится очень хорошо.

Приступаем к подключению новой розетки:

Сеть у нас двухпроводная, поэтому заземление подключать не будем.

Снимаем крышку розетки. Розетка самая обычная:

Сюда подключаются провода:

Фазу подключаем на правую клемму, “ноль” – на левую. Заземление не трогаем.

Снимаем изоляцию, подключаем, зажимаем:

То же самое проделываем с другим проводом:

Ставим розетку в подрозетник, фиксируем её с помощью шурупчиков.

Не забываем о декоративной крышке:

Её обязательно нужно установить за розеткой. Ставим крышку как можно ровнее и прикручиваем розетку:

Розетка держится прочно, устанавливаем верхнюю крышку:

Включаем автомат в электрощитке, проверяем с помощью индикатора наличие напряжения.

Всё – новой розеткой можно пользоваться.

Все права на видео принадлежат: Электрик в доме

То логично продолжить эту тему. Я имею в виду разбор и снятие розетки со стены. Для многих «рукастых» читателей эта информация не будет интересной, а вот для новичков милости просим. Выкладываю подробную инструкцию …

Весь инструмент это отвертка. Берем с прямым носиком, если в вашей розетки используются прямые болты или «крестовую» если – крестообразные (на всякий случай можно взять сразу обе) Больше нам ничего не понадобиться.

2) Отключаем электричество

Это важно, нужно отключить «автоматы» на нужную вам комнату. Если у вас нет разветвления по комнатам, то отключаем полностью во всем помещении. Напомню – рычажок тянем вниз, «зеленый квадратик» говорит о том, что работать безопасно.

3) Откручиваем пластиковую часть

Теперь нам нужно открутить пластиковую крышку. В стандартных розетках (не беру дорогие варианты) крепление одно – это центральный болтик посередине, именно он держит пластиковою часть (у меня розетка LAZARD, однако и на других типа LEGRAND, процесс будет похожий). Для этого берем отвертку и выкручиваем винт посередине (у меня он крестообразный), после этого просто снимаем ее. Полдела сделано мы практически разобрали розетку.

4) Снимаем сам механизм

Как и в выключателе, розетки к подрозетникам прикрепляются двумя болтиками, либо сверху и снизу, либо по бокам. Достаточно просто открутить их. Однако есть распорные механизмы, они держатся благодаря специальным ушкам, которые встают в распор, нужно их ослабить тогда розетка просто выйдет из места установки.

5) Отключаем провода

Теперь отключаем электрику – тут два провода «фаза» и «ноль», а также провод «заземления», просто выкручиваем болтики из специальных креплений. Затем тянем провод на себя. Теперь можно убрать розетку.

Как видите ничего сложного, достаточно легкая процедура. Ребята однако, напомню все работы нужно проводить с отключенным электричеством, иначе рискуете получить удар током. Также провода, которые остались оголенными нужно заизолировать и спрятать, иначе возможны короткие замыкания.

Вот так вот выглядит снятая и разобранная розетка.

На этом заканчиваю инструкцию — думаю, моя статья была вам полезна, читайте наш строительный сайт.

Розетки есть в каждой квартире, и пользуются ими много раз в день, подключают электроприборы. Иногда возникают ситуации, когда нужно заменить розетку, перенести её или просто снять на время ремонта и поклейки обоев. Хоть и сделать это не сложно, но нужно соблюдать технику безопасности, чтобы избежать поражения электрическим током. В этой статье мы рассмотрим, как снять розетку со стены и разобрать её.

Устройство розетки

Чтобы аккуратно демонтировать розетку нужно знать её устройство. Оно отличается в зависимости от конкретной модели и производителя, но, в общем, конструкция одинаковая.

Розетки бывают . Встроенные как видно из названия располагаются внутри стены в углублении, а накладные закреплены снаружи. Часто накладные розетки используют, если проложена наружная проводка или на тонких стенах, перегородках, на элементах мебели.

Устройство встроенной розетки изображено на картинке ниже

Розетка состоит из четырёх основных частей:

1. Крышка розетки.

2. Крепление к стене — разжимающиеся лапки.

3. Суппорт — металлическая рамка часть крепления корпуса.

4. Сердцевина — изолятор с контактами и клеммами для подключения проводов.

В стене или в подрозетнике она крепится за счет лапок. Они крепятся к сердцевине винтами, когда вы их затягиваете — винты лапки разжимаются и упираются посадочное место (подрозетник или в стену).

Порядок снятия розетки

В-первую очередь, прежде чем что-нибудь делать с розеткой берем и проверяем её работоспособность на заведомо исправных розетках или других источниках напряжения (патроне светильника, винтов автоматического выключателя и т.д.). Индикатор в ней должен светиться, когда вы дотронетесь фазного провода жалом, и своим пальцем контактного пятака на торце отвертки, как это показано ниже.

Когда вы убедились, что отвертка исправна — нужно отключить напряжение в квартире или . Для этого нужно найти автоматы или предохранители, которые стоят в электрощите квартиры или в подъезде на площадке.

Если у вас установлены пробки с предохранителями — их выкручивают. Автоматические пробки — нажимают на красную кнопку. Если стоят автоматические выключатели — флажок опускают вниз, после чего вы увидите маркировку «О», как на фото ниже.

Теперь нужно заново проверить наличие напряжения в розетке индикаторной отверткой — если при касании обоих проводов она не светится — можно приступать к работе.

Для демонтажа розетки сначала снимают лицевую крышку, для этого нужно открутить 1 или 2 винта.

После снятия крышки вы увидите следующую картину:

Нужно ослабить крепежные лапки, для этого ослабляют вины обведенные красным квадратом. После чего крепление ослабнет, и вы сможете извлечь розетку.

Теперь нужно вытащить из клемм провода, обычно используются винтовые клеммы, поэтому ослабляем винты.

На розетке может быть надета канцелярская резинка — это нормально, она придерживает крепежные лапы, чтобы они не болтались и не вываливались.

К розетке подключается 2 или 3 провода:

Если вы хотите заменить розетку, не допустите глупой ошибки и подключайте её правильно.

Продукция производителя Legrand очень популярна, но её конструктив часто отличается от распространенных дешевых розеток. Порядок снятия изделий Легранд изображен на картинке ниже:

Ниже изображена конструкция розеток этого производителя, серии Valena.

И конструкция серии Celiane:

В обоих случаях сначала выкручиваем винт, удерживающий лицевую панель, далее извлекаем рамку. Лицевая панель может дополнительно фиксироваться защелкой, да и большая часть элементов конструкции крепится на защелках, поэтому внимательно рассмотрите её и с помощью шила или тонкой отвертки извлекайте.

Изделия другого известного бренда Schneider Electric разбираются аналогичным образом, но стоит отметить, что на некоторых моделях лицевая панель может крепиться без винта, но на защелках, как изображено на рисунке ниже:

Они сидят плотно, но извлекаются, если их потянуть на себя.

Сверху они накрываются рамками и ухватиться, для снятия, не за что. Поэтому чтобы демонтировать розетку, нужно снять рамку. Сбоку на рамке у них есть специальный паз для этого, куда можно вставить шлицевую отвертку.

Заключение

Чтобы снять розетку в большинстве случаев достаточно шлицевой и крестообразной отвертки. Главное — это обесточить сеть, перед тем как вы будете это делать и не тянуть слишком сильно за провода, чтобы избежать их обрыва, в противном случае вам придется расковыривать стену и удлинять его. В принципе, все розетки разбираются подобно друг другу, есть некоторые нюансы у отдельных производителей, типа защелок или других конструктивных особенностей конструкции.

Всем знакома ситуация, когда в силу тех или иных причин возникает необходимость своими силами заменить электрическую розетку , которая морально устарела или вышла из строя. В идеале эту работу должны выполнять квалифицированные электрики, однако, на практике следовать данному правилу получается не всегда. Если вы хотите обойтись без помощи стороннего специалиста, но не знаете, как снять розетку со стены самостоятельно, то нелишним будет ознакомиться с полезной информацией, которая позволит выполнить эту работу достаточно грамотно и безопасно.

Чтобы справиться с поставленной задачей, необходимо иметь хотя бы общее представление об устройстве розеток и о принципе их работы.

Основу каждой розетки составляют следующие детали:

контактная колодка;
декоративная крышка с крепежным элементом;
подрозетник.

В свою очередь, контактная колодка состоит из таких элементов:

неподвижные или подвижные крепежные лапки;
нулевой, фазный и заземляющий контакты;
клеммы.

Инструменты, необходимые для работы:

Набор отверток (плоских и крестовидных).
Отвертка-индикатор напряжения.
Электроизоляционная лента.

Правила техники безопасности

Неукоснительное соблюдение правил техники безопасности – это неотъемлемый этап подготовительных работ, которые необходимо провести перед демонтажем розетки любого типа. Первое, что нужно сделать – обесточить часть помещения, в которой будут проводиться работы.

Обычно в старых жилых домах электрическую проводку можно разделить на три группы: освещение, розетки, электрические плиты. Соответственно для обесточивания розеток нужно отключить в распределительном щитке автомат, отвечающий за подачу напряжения в розетки. После этого нужно убедиться в отсутствии напряжения в электрической сети.

Проверить это можно несколькими способами:

Воспользоваться отверткой – индикатором напряжения.
Кнопкой выключателя включить и выключить свет в комнате.
Подключить к розетке любой бытовой электрический прибор и проверить, работает ли он.

Если демонтаж розетки осуществляется в темное время суток, следует позаботиться о наличии хорошего источника искусственного освещения.

Любые работы, связанные с электропроводкой, нужно выполнять сухими руками.

Приступаем к демонтажу розетки

После выполнения подготовительных работ можно приступать к снятию розетки со стены.

На первом этапе нужно внимательно осмотреть конструкцию розетки. Если головки шурупов находятся непосредственно на корпусе розетки, то их необходимо осторожно раскрутить плоской или крестовидной отверткой.
Иногда шурупы на корпусе отсутствуют. В этом случае они расположены под декоративной рамкой, которая прикрывает розетку. Для того чтобы снять рамку с розетки ее нужно аккуратно поддеть отверткой, после чего она легко отойдет от корпуса розетки.
Для демонтажа встроенной в стену розетки достаточно просто снять декоративную рамку.
Демонтировать розетку, расположенную на поверхности стены, можно после того, как будет раскручен ее корпус.
После снятия всех частей розетки (корпуса и рамки) следует тщательно заизолировать все провода.

Если розетка с заземлением , то, скорее всего, к ней подведено 3 провода.

Часто возникает необходимость демонтажа розеток с выключателем. Розетка с выключателем – более современное устройство, чем просто розетка. Такое соединение конструкций весьма практично, так как к одной ветви можно подключить как саму розетку, так и осветительные приборы. Если розетка с выключателем выйдет из строя, то демонтажу подлежит вся коробка. В конструкции такой розетки кроме шурупа, который закрепляет коробку возле разъемов розетки, предусмотрен крепежный элемент еще и под клавишей выключателя. Для демонтажа розеток такого типа при помощи плоской отвертки снимается кнопка выключателя. Далее выкручиваются все крепежные элементы, фиксирующие коробку на стене, после чего корпус розетки нужно потянуть на себя.

Монтаж розеток на стену осуществляется в обратном порядке.

Если розетка полностью утоплена в стену и ее демонтаж заключался только в снятии декоративной части, то ее вновь необходимо установить в посадочное место и зафиксировать шурупами при помощи подходящей отвертки.

В том случае, когда розетка находится на поверхности стены, нужно аккуратно вынуть из стенки все электрические провода и закрепить их на свои места в корпусе розетки, после чего он надежно фиксируется посредством крепежных элементов.

Для безопасного и качественного монтажа или демонтажа электрических розеток и выключателей совсем необязательно быть квалифицированным специалистом. Главное иметь общие понятия об устройстве и работе электроприборов и соблюдать все правила по технике безопасности.

Видео

В этом видео показано как снять розетку со стены для того, чтобы ее лучше закрепить в подрозетнике:

Как заменить внешнюю оболочку на Nintendo Switch

Nintendo Switch выпускается в одном цвете: серо-черном. Joy-Cons бывают других цветов, таких как красный / синий, красный / красный, желтый, розовый / зеленый и серовато-черный. Но, возможно, вы, как и многие, жаждете давно минувших дней прохладных прозрачных цветов Game Boy или цветовых схем в стиле ретро. К счастью, существует множество сторонних внешних оболочек для коммутаторов, с которыми вы можете поменять свою.

К сожалению, это не так просто, как наклеить на него несколько наклеек или положить в футляр.Замена внешней оболочки на вашем Nintendo Switch требует времени, работы и большого количества завинчивания и откручивания очень маленьких винтов. Основной корпус довольно легко сделать, но Joy-Cons может быть очень сложным и потребовать по существу разборки всего контроллера.

ВНИМАНИЕ! Это приведет к аннулированию гарантии на коммутатор. Если вы что-то испортите, вы не сможете заставить Nintendo заменить это за вас. Действуйте на свой страх и риск.

Если вы все еще собираетесь заменить тускло-черную крышку на прозрачную, атомно-пурпурную или что-то в этом роде, купите себе сменную внешнюю оболочку для деталей, которые вы хотите заменить, и следуйте нашим инструкциям.

Посмотреть на Amazon

Материалы

Вам понадобится:

Nintendo Switch
Отвертка трехгранная
Маленькая отвертка с крестообразным шлицем
Маленькая отвертка с плоской головкой (необязательна, но может быть полезна)
Новая оболочка без электроники для основного корпуса Switch
Для Joy-Cons по новой оболочке на каждый
Новые кнопки, если вы хотите их тоже заменить. Вы можете заменить оболочку Joy-Con и использовать те же кнопки или заменить их кнопками другого цвета.

Инструкции

Особенно, если вы новичок в разборке Nintendo Switch, я настоятельно рекомендую сначала сделать саму оболочку Switch, прежде чем решать более сложные Joy-Cons. Оболочку Switch относительно легко снять и заменить, а поскольку Joy-Cons уже бывают разных цветов, вы можете получить относительно привлекательную консоль с минимальными усилиями.

Убедитесь, что консоль полностью выключена, карта microSD удалена и оба Joy-Cons отсоединены.Вам также следует удалить все наклейки или наклейки, которые вы уже наклеили на коммутатор, так как большинство из них закрывают винты, до которых вам нужно добраться.

В этом процессе задействовано множество крошечных винтиков! Перед тем, как начать, возьмите несколько крошечных мисок или тарелок и пометьте их липкими заметками для каждой части коммутатора, а затем аккуратно поместите их в тарелку, в которую они входят. Таким образом, у вас не будет откручиваться винты, и вы легко запомните что поставить куда.

Начните с удаления четырех винтов в четырех углах на задней панели коммутатора, затем по одному винту с каждой стороны коммутатора (где обычно крепятся Joy-Cons), еще одним винтом в верхней части коммутатора и два внизу рядом с розеткой для зарядки.Последний винт расположен под подставкой над портом microSD. Удалите и это тоже.

Оттуда снимите оболочку и переверните. Есть три винта, которые удерживаются в части над подставкой, и один, который удерживается в слоте, в который вставляются игры. Удалите все эти винты и детали, которые они держали. Теперь пора сделать все в обратном порядке.

Начните с перемещения пластиковых деталей из одной оболочки в новую и завинчивания.Поместите новый корпус на заднюю часть самого коммутатора и прикрутите его в порядке, обратном снятию винтов. Убедитесь, что все они плотно затянуты, и вы не пропустили ни одного винта, затем включите коммутатор и покрутите его.

О Joy-Cons

Замена корпусов Joy-Con намного сложнее, поскольку по сути требует удаления каждой детали изнутри Joy-Con и ввинчивания их по отдельности в новую оболочку. Вы начинаете с того, что откручиваете винты на внешней стороне Joy-Con (их три), открываете заднюю часть, а затем по отдельности откручиваете и удаляете каждую деталь внутри, прежде чем вставлять ее в новую оболочку.Я настоятельно рекомендую делать снимки сразу после открытия Joy-Con и снова каждый раз, когда вы удаляете одну или две части.

Еще рекомендую начать с левого Joy-Con. Правильный Joy-Con занимает немного больше времени, так как вам нужно убедиться, что все винты достаточно туго затянуты, чтобы кнопки реагировали, и вам, возможно, придется несколько раз откручивать и снова прикреплять его, чтобы все было правильно.

Соблюдайте особую осторожность при снятии кнопок ZL / ZR. К ним прикреплены крошечные пружины, которые могут слететь и вызвать проблемы.

Даже если вы чувствуете себя уверенно, взявшись за Joy-Con, хороший видеоурок никогда не пройдет мимо вас. На самом деле возможность увидеть, где находятся винты и в каком порядке вы должны их снимать, — огромная помощь, поэтому посмотрите до, во время и после замены оболочки Joy-Con, чтобы убедиться, что все находится в нужном месте.

Помогите! Слишком много маленьких винтиков!

Если у вас есть подробные вопросы о том, как заменить внешнюю оболочку Nintendo Switch, дайте мне знать в комментариях!

Коммутатор Get More

Nintendo Switch

Мы можем получать комиссию за покупки, используя наши ссылки.Выучить больше.

Как удалить защитную пленку для экрана Nintendo Switch

Nintendo Switch особенно популярна среди самых юных геймеров, поскольку это одна из самых удобных для детей игровых консолей.

Это портативная консоль, поэтому вероятность повреждения экрана выше. Вот почему большинство пользователей используют защитную пленку для экрана. Но когда придет время заменить его, вы можете не знать, как это сделать правильно.

При снятии и установке защитной пленки на Nintendo Switch следует помнить о нескольких вещах.Мы собираемся изучить их все и поговорить о том, почему защитные пленки так важны.

Удаление защитной пленки для экрана Nintendo Switch

Самое важное, что нужно помнить при снятии защитной пленки для экрана Nintendo Switch, заключается в том, что сложность этого процесса будет зависеть от нескольких факторов:

Качество установленной защитной пленки для экрана.
Качество техники, используемой для установки защитной пленки.

Если вы изначально купили более надежную защитную пленку для экрана, то установка, вероятно, тоже прошла намного лучше.

Когда пришло время снимать защитную пленку с экрана, в лучшем случае вы слегка приподнимите защитную пленку ногтем за один из углов коммутатора и аккуратно снимите ее.

Если вам повезет, защитная пленка откроется плавно, и вы не увидите никаких следов на экране. Но не спешите с процессом и не торопитесь.

В качестве альтернативы, если у вас возникли проблемы с поднятием края защитной пленки, можно воспользоваться зубочисткой.Осторожно попробуйте приподнять защитную пленку для экрана, а затем возьмитесь за нее пальцами или ногтями и оторвите ее.

Или вы можете даже попробовать клейкую ленту. С помощью небольшого кусочка соедините липкие концы, а затем поднимите защитную пленку для экрана. Вы обязательно избежите любого потенциального ущерба, который может нанести зубочистка, даже если это маловероятно.

Попробуйте приложить немного тепла

Защитные пленки для Nintendo Switch работают так же, как и для смартфонов, и большинство людей их используют. И если вам когда-либо приходилось снимать защитную пленку с телефона, вы знаете, что иногда это не так просто.Это связано с тем, что в некоторых типах защитных пленок для экрана могут использоваться более сильные клеи, чтобы удерживать защитную пленку.

Это не идеальный вариант для вашего коммутатора. Если оторвать защитную пленку с экрана, можно повредить экран. Вы можете использовать фен на низком расстоянии и на расстоянии, чтобы ослабить клей и удалить защитную пленку экрана.

Но учтите, что это может быть деликатная работа. Не прикладывайте слишком много тепла или слишком близко, иначе вы можете повредить консоль.

Ваш экран Nintendo Switch пластиковый

Это то, о чем могут не знать даже преданные пользователи Nintendo Switch.Это не то, о чем вы могли бы подумать, но, если подумать, это имеет большой смысл.

Поскольку это портативная игровая консоль, вероятность повреждения экрана повышается. Пластиковый экран гарантирует минимальную вероятность поломки.

С одной стороны, это фантастическая функция, но с другой стороны, она может быть не такой уж и большой. Пластиковый экран проще поцарапать, и эти царапины накапливаются быстрее, чем на стеклянном экране. Поэтому даже производитель предлагает использовать защитную пленку для экрана.

Преимущества использования защитной пленки на вашем Nintendo Switch

На самом деле никому не нравится использовать защитную пленку, особенно на такой красивой консоли, как Nintendo Switch. С эстетической точки зрения они не добавляют ценности и, что еще хуже, делают ее еще хуже. Но вы все равно должны его использовать, и вот несколько причин, почему.

Меньше царапин

Еще раз подчеркнем очень важную особенность защитных пленок для экрана — они минимизируют царапины. Подумайте об этом, вы, вероятно, собираетесь положить его в рюкзак или даже в карман.

Ручки, клавиши и другие предметы могут поцарапать экран, часто до такой степени, что это может повлиять на вашу игру.

Нет кончиков пальцев и пятен

Купив высококачественную защитную пленку из закаленного стекла для Nintendo Switch, вы сохраните чистоту экрана. Вы можете ожидать, что он отталкивает пыль, пот и другие виды мусора, и это позволит вам лучше поддерживать его.

Лучше для ваших глаз

Хотя даже самые лучшие защитные пленки не волшебны и не превратят просмотр экрана в здоровую привычку, они действительно помогают.Качественная защитная пленка для экрана обычно имеет покрытие, которое уменьшает блики и, как следствие, снижает нагрузку на глаза.

Как повторно прикрепить защитную пленку к вашему Nintendo Switch

Как мы уже упоминали, снять защитную пленку будет намного проще, если вы изначально применили ее правильно.

Вы делаете это впервые или устанавливаете защитную пленку после удаления старой? Тем не менее, хитрость при правильной установке защитной пленки заключается в том, чтобы избежать образования пузырьков воздуха в зазоре.

Вот наиболее важные шаги, которые необходимо соблюдать при применении защитной пленки.

1. Все должно быть чистым

Все означает и консоль, и ваши руки. Если возможно, попробуйте сначала использовать подходящий чистящий раствор или даже немного воды, чтобы удалить пыль, кончики пальцев или пятна с экрана.

2. Осторожно обращайтесь с защитной пленкой для экрана

Когда вы надеваете защитную пленку на экран коммутатора, так легко забеспокоиться.Будьте осторожны, не роняйте и не касайтесь липкой стороной пальцами. Если это произойдет, вам лучше приобрести новую защитную пленку для экрана.

3. Всегда начинайте с края

Чтобы избежать образования пузырьков воздуха, начните применять протектор с одного края консоли. Всегда действуйте медленно, и вам будет легче немного отступить и возобновить, если появятся пузыри.

4. Выровнять любые неровности

После того, как вы успешно применили защитную пленку для экрана, пришло время нанести последний штрих.Возьмите кредитную карту и аккуратно вытолкните все крошечные пузырьки или неровности, которые вы можете заметить на экране. Если в остальном ваша установка была правильной, это должно помочь, и вы готовы начать использовать свой Nintendo Switch.

Сохраняйте свой Nintendo Switch в хорошем состоянии

Если вы много используете консоль Switch и носите ее с собой, вам, вероятно, придется часто менять защитную пленку для экрана. Купив хорошую защитную пленку из закаленного стекла, в дальнейшем ее будет легче снять.

Установить новый протектор тоже несложно, но нужно сохранять спокойствие и действовать медленно. Кроме того, имейте в виду, что использование Switch без защитной пленки, хотя и более удобно, — не лучший вариант.

Используете ли вы защитную пленку на своем коммутаторе? Дайте нам знать в комментариях ниже.

Замена переключателя диммера (Tips.Net)

Готовитесь ли вы к романтическому ужину на двоих или работаете над важным сроком посреди ночи, вы обнаружите, что исправный диммер имеет решающее значение для правильного управления освещением в вашем доме.Диммер можно прикрепить практически к любому внутреннему освещению в вашем доме, чтобы регулировать яркость или тусклость освещения. Диммерный переключатель работает, увеличивая или уменьшая количество энергии, подаваемой на свет, чтобы сделать его ярче или затемнить. Некоторые диммерные переключатели представляют собой ручки, а другие имеют скользящие механизмы.

Диммерные переключатели чаще всего используются с лампами накаливания, а не с люминесцентными лампами или многими новыми CFL или светодиодными лампами. Возможно, что некоторые светильники без накаливания позволят вам использовать их с диммером, но вы захотите узнать у производителя, так ли это.Если вы используете диммер с прибором, который не поддерживает переменную мощность, подаваемую диммером, вы рискуете выйти из строя, что плохо для электрических устройств — это может даже вызвать пожар!

Конечно, если у вас уже есть диммер, и все, что вам нужно сделать, это заменить его, вы, вероятно, в безопасности — вам нужно беспокоиться о приспособлении только в том случае, если вы устанавливаете диммерный переключатель в первый раз или если вы заменяют сам светильник.

Для замены или установки переключателя диммера вам понадобится несколько предметов.Обыщите свой дом, местный хозяйственный магазин или попросите у дружелюбного соседа тестер цепей, проволочные гайки и набор отверток с плоской головкой. С помощью автоматического выключателя или блока предохранителей, которые обычно находятся в гараже, подвале или прачечной, отключите питание приборов, которые управляются переключателем. Проверьте свет в комнате, щелкая различными переключателями, чтобы убедиться, что питание отключено. (Когда вы работаете с электричеством, важно соблюдать различные меры безопасности, подобные этой.)

Найдите переключатель, который необходимо отремонтировать или заменить, и снимите крышку. Крышка представляет собой кусок пластика или металла, который крепится к стене, чтобы защитить выключатель света и обеспечить эстетичный вид фасада. Крышка обычно удерживается на месте одним или двумя маленькими винтами, видимыми с передней стороны крышки. Удалите их, и вы сможете сразу снять крышку.

Если переключатель диммера использует ручку, возможно, что ручка будет препятствовать снятию крышки.В этом случае сильное нажатие на ручку — прямо, от стены — должно снять ручку и позволить вам легко снять крышку.
Если комната была окрашена кем-то, кто не снял накладку перед покраской, возможно, высохшая краска будет удерживать накладку «прикрепленной» к стене. В этом случае осторожно используйте острый нож, чтобы надрезать краску по краям крышки. Это должно позволить вам снять крышку, не повредив стену.

При снятой крышке вы должны увидеть винты, которые удерживают переключатель в распределительной коробке. Почти во всех случаях таких винтов два — один в верхней части переключателя, а другой — в нижней. Полностью отвинтите оба из них и осторожно вытащите узел переключателя из самой электрической коробки. Подвесьте переключатель на несколько дюймов от стены, чтобы были оголены провода.

Найдите минутку, чтобы изучить коммутатор, чтобы вы знали, как подключены провода.В большинстве современных установок однополюсный переключатель будет иметь только три провода, которые подключаются к переключателю: белый, черный и зеленый. Зеленый — провод заземления; это белый и черный провода, которые действительно несут питание. Обратите внимание, какие провода к каким винтам подключены, а затем снимите провода со старого переключателя.

Важно: Если заменяемый коммутатор имеет более трех проводов, это, вероятно, трех- или четырехпозиционный переключатель. Эти типы переключателей имеют более сложную проводку, поскольку они работают вместе с другими переключателями для управления освещением.Например, у вас может быть комната, в которой есть две двери и выключатель света у каждой двери. При замене коммутатора этого типа необходимо убедиться, что новый коммутатор соответствует характеристикам старого. Отметьте, какие провода были подключены к каким винтам на переключателе, снимите его с проводов и отнесите в хозяйственный магазин, чтобы получить соответствующий переключатель на замену.

Сделав записи о том, какие провода были прикреплены к каким винтам на старом коммутаторе, подсоедините провода к тем же винтам на новом коммутаторе.Возможно, у диммерного переключателя не будет винтов, а вместо этого к переключателю будут подключены провода. В этом случае соедините провода вашего дома с соответствующими проводами переключателя, используя проволочные гайки и изоленту.

Надежно прикрепив провода к переключателю, осторожно вставьте переключатель обратно в электрическую коробку. Убедитесь, что вы выровняли два винта переключателя с соответствующими отверстиями для винтов в распределительной коробке. Затяните винты, чтобы убедиться, что переключатель надежно закреплен, а затем установите крышку на место.Наконец, если переключатель диммера использует ручку, плотно нажмите ручку на переключателе.

Пришло время для момента истины: вернитесь к блоку предохранителей и включите прерыватель цепи освещения. Затем вы можете вернуться в комнату и проверить свой диммер, чтобы убедиться, что все работает правильно.

Если вы подозреваете проблему с установкой или столкнулись с проблемой, отключите питание на автоматическом выключателе и немедленно обратитесь за помощью к профессиональному электрику. Например, если выключатель не остается во включенном положении, вы чувствуете запах дыма, крышка переключателя горячая или свет не работает должным образом — все это признаки того, что вам может потребоваться помощь.Всегда помните, что безопасность превыше всего!

После замены диммера он должен работать правильно и надежно долгие годы.

Автор Биография

Аллен Вятт

Аллен Вятт — всемирно признанный автор, автор более чем 50 научно-популярных книг и многочисленных журнальных статей. Он является президентом Sharon Parq Associates, компании, предоставляющей компьютерные и издательские услуги.Узнать больше о Allen …

Информация о количестве слов и символов

Используя поля, вы можете легко вставить количество слов и символов для документа в сам документ. Как те …

Узнать больше

Шаблоны осей форматирования

Создайте диаграмму в Excel, и вы сможете изменить ее практически так, как захотите. Одна из модификаций — отрегулировать цвет или…

Узнать больше

Предложения Microsoft по поводу Word

Есть идея улучшить Word? Microsoft хочет услышать от вас и создала веб-сайт, чтобы запросить ваши …

Узнать больше

Разборка и ремонт коммутатора Ethernet Cisco Catalyst 2900 XL

Ремонт коммутатора Cisco Ethernet

На этой странице показано, как разобрать
Коммутатор Ethernet Cisco Catalyst серии 2900 серии XL
чтобы получить доступ к источнику питания и снять его
в надежде отремонтировать неработающий выключатель.Переключатель был полностью неработоспособен.
При подаче сетевого напряжения переменного тока ничего не происходило.
Проблема была в блоке питания —
он не подавал абсолютно никакой энергии.

Вот коммутатор Cisco 2924M-XL.
Он имеет двадцать четыре порта 10/100 Мбит / с.
По сегодняшним меркам это медленно,
но это управляемый коммутатор, поддерживающий
Транкинг VLAN
с 802.1Q,
и его можно контролировать и управлять с помощью SNMP.

Этот переключатель относится к серии 2900M-XL, M означает «Модуль»,
так как в нем есть направляющие и разъемы для установки двух модулей.Поддерживаются несколько модулей:

Четыре порта Ethernet 10/100 Мбит / с.
Два оптоволоконных порта 100Base-FX 100 Мбит / с.
Один оптоволоконный порт Ethernet 1000 Мбит / с.
Один порт ATM.

В коммутаторе, показанном здесь, нет установленных модулей, есть
две панели крышки, удерживаемые винтами с накатанной головкой.
Начните с удаления всех установленных модулей и защитных панелей.

Коммутатор Ethernet Cisco Catalyst 2924XL-M.

Крышки модулей сняты с коммутатора Ethernet 2924XL-M.

Набор отверстий по бокам проходит через крышку,
сквозные отверстия в базовой раме и в
резьбовые отверстия в корпусе.
На некоторые из них можно установить кронштейны для
установка коммутатора в стойку.

Удалите эти винты.

Удаление винтов, используемых для крепления кронштейнов для монтажа в стойку.

Удалите ряд меньших шестигранных головок с прямым шлицем.
винты на задней стороне крышки.Эти винты расположены параллельно и чуть выше
низ задней грани.

, а не , пытайтесь удалить два винта, удерживающих
каждый вентилятор на месте.

Удаление винтов, удерживающих заднюю поверхность крышки.

Сдвиньте крышку прямо назад.
Сначала это может быть очень сложно.
Вы можете получить больше рычагов, поместив большой палец правой руки
напротив открытой опорной рамы, вокруг «ВХОДА ПОСТОЯННОГО ТОКА»
разъем и потянув пальцами назад.

Передняя панель пластиковая, будьте осторожны, чтобы не сломать ее.
положите переключатель лицевой стороной вниз, пытаясь поправиться
использовать.

Как только крышка сдвинулась так далеко, как показано на этой картинке,
он будет свободен по переднему краю и будет двигаться
намного легче.
Снимите крышку и отложите в сторону.

Снятие крышки.

Базовая рама образует нижнюю и переднюю части.
переключателя короткими краями вниз с каждой стороны.

Посмотрите на первое изображение ниже, на котором показан один задний угол.
Большая часть обнаженного металла имеет светлый и слегка голубоватый оттенок.
цвет.
В немного более темном цвете вы можете увидеть
прямоугольная высокая панель спереди,
узкая полоска по низу правой стороны,
и более узкая полоска в нижней части задней грани

Этот более темный металл, в основном по нижним краям,
это рамка.
Более легкий металл, включая подключение к электросети
и вентиляторы, это шасси, которое необходимо снять.

Задний угол шасси и рамы.

Отсоединение шасси от рамы.

Используйте шлицевую отвертку, чтобы отсоединить шасси от рамы.
Я вдавил лезвие отвертки в узкий стык
между двумя компонентами.
Поворот отвертки заставит заднюю часть шасси
немного вверх.

Повторите это с противоположной стороной.
Сначала вы обнаружите, что поднятие одного угла
вставьте другой угол обратно на место.

Задний угол шасси и рамы.

Отсоединение шасси от рамы.

Вы можете видеть на последней картинке выше
что шасси очень немного приподнимается.
Теперь над разъемом RJ45 для консольного порта появляется зазор.

Остановитесь, когда освободите шасси сзади.

Блок питания находится на шасси,
основная плата устанавливается в основание.
Перед продолжением необходимо отключить разъем питания.

Подключение питания к основной плате.

Отсоединение разъема питания от основной платы.

Разъем удерживается на месте пластиковой кромкой, которая
встал на место.

Вставьте шлицевую отвертку между корпусом разъема и
эту губу и поверните ее достаточно, чтобы освободить край
выступа зацепился за несколько зубцов на разъеме.
Затем аккуратно вытяните разъем вверх из платы.

Он должен легко отрываться, не заставляйте его!
Если кажется, что ему нужно много силы, то вы, вероятно, не
пока не снял этот пластиковый фиксатор.

Снимите разъем и дайте ему свободно лежать на
основная плата.

Разъем питания удален с основной платы.

Вы увидите короткую алюминиевую стойку на
каждый верхний передний угол рамы, а шасси
предназначен для поворота вокруг этого, когда вы поднимаете заднюю часть
шасси подальше от рамы.

Снятие шасси с нижней рамы.

Рама и основная плата после снятия шасси.

Поверните шасси на угол 30-45 °.
и снимите его с рамы.

Основная плата Cisco Catalyst 2924M-XL.
Индикаторы состояния и активности порта — это светодиоды для поверхностного монтажа.
Прозрачные пластиковые рамки в верхней части этого изображения
это световые трубы, поэтому кажется, что они находятся прямо над их
порты на передней панели.

Более пристальный взгляд на центральную плату и статус порта
светодиоды индикаторов активности и световые трубки.

Отсоедините разъем Molex от разъема сетевого питания.
к плате блока питания.
Это белый пластиковый разъем с синим и коричневым
провода видны здесь вверху справа.

Отключение основного источника питания.

Удаление блока питания.

Переверните корпус и удалите четыре крепежных винта.
блок питания шасси.

Затем снова переверните корпус и сдвиньте
выдвиньте его, сдвинув к передней части корпуса.

Рейка, на которую будет устанавливаться более близкий из двух модулей
необходимо очень немного согнуть в сторону, так как блок питания
скользит мимо.

Блок питания Power-One построен на одной печатной плате.
На каждой стороне этой печатной платы монтируются рельсы.
Печатная плата и ее направляющие размещаются внизу в
С-образный алюминиевый каркас.Чтобы работать с доской, эту рамку необходимо удалить.

Одна сложная часть заключается в том, что сначала вы должны удалить небольшой винт.
Он почти спрятан под скобкой и между
некоторые тороиды, образующие входной фильтр.

Снятие платы блока питания.

Три винта с плоской головкой с каждой стороны удерживают источник питания в
рама, проходящая через С-образную раму и продевающая
в те рельсы или короткие панели, прикрепленные к каждой стороне
печатная плата.

Убедитесь, что вы выкручиваете правильные винты.
Другие винты проходят изнутри наружу, удерживая некоторые компоненты.
(транзисторы, регуляторы, мостовой выпрямитель) на месте и
опускающееся тепло.

Power-One спрятал под ним один из крепежных винтов.
их наклейка.
Я отрезал и сдвинул небольшую часть наклейки, так что я
не потеряет никакой информации, которую он хранит.
Важные вещи:

Номер детали: MP150-3300S200
Вход: 85-250 В, 50/60 Гц, 3A
Выход: 5.1 В при 26 А, 12 В при 1 А
Максимальная выходная мощность 145 Вт.

Печатная плата блока питания.

Указывая на перегоревший предохранитель.

Наконец-то я снял блок питания и готов
для расследования и, надеюсь, ремонта.

Я быстро обнаружил, что мое первое подозрение было верным:
перегорел предохранитель, встроенный в блок питания.
У него белый керамический корпус, поэтому вы не можете сказать,
хорошо, глядя на это.Но омметр показывает, что это обрыв.

Я распаял предохранитель, вы видите, что он
упал с места.
Мне нужно удалить припой из отверстий, чтобы
возможна установка запасного предохранителя.

Для этого требуются предохранители типа «косичка».

Удаление перегоревшего предохранителя.

Замена перегоревшего предохранителя.

Пришло время провести очень тщательный тест.
«Шнур самоубийцы», сделанный из удлинителя и
два изолированных зажима из крокодиловой кожи позволят мне провести тест.

Конечно, я тщательно проверил, какой из пяти
контакты на плате были подключены к горячей линии,
и который к нейтральному.

И конечно
ничего подобного делать не надо
как вы можете пораниться.

Подготовка к тестированию блока питания.

Что произошло?
FLASH! ПОП!

Разрушенный термистор.

Присмотревшись, я обнаружил подозрительный компонент:
у компонента в форме диска отсутствовал угол и, казалось,
быть сожженным внутри.Это был старый ущерб, он случился в прошлом и был
не выполнено в моем тесте.

Почему я так говорю?
Потому что отсутствующего фрагмента не было и не было
свежие следы ожогов.

Это компонент TR1, как указано на трафаретной печати.
печатная плата.
Имеет маркировку: SL12 10006.

Это делает его термистором Ametherm SL12 10006-03 ,
компонент, предназначенный для ограничения пускового тока при питании
сначала подается в цепь.Он имеет начальное сопротивление 10 Ом, которое падает до
0,242 Ом при токе 3 А и до 0,120 Ом при его
полный номинальный ток 6А.

Разрушенный термистор.

См. Упрощенную схему ниже.
Я думаю, что что-то в схеме переключения имеет
отказал, и теперь имеет постоянный очень низкий импеданс.
Возможно, закорочен главный переключающий транзистор.

Тем временем мне выдали поврежденный выключатель с исправным
блок питания, и я смог собрать один рабочий
Коммутатор на 24 порта из двух.

Источник питания имеет три ступени тороидальной бифилярной обмотки.
дроссели с несколькими конденсаторами и ограничителями перенапряжения.
Термистор находится в горячем свинце прямо перед мостом.
выпрямитель.
Термистор рассчитан на ток 6А, а цепь
запитывается через быстродействующий предохранитель на 5А.

Входная цепь источника питания.

Другие страницы

Размер области просмотра:
×

Протокол: HTTP / 1.1
Шифрование: TLSv1.2 / ECDHE-ECDSA-AES256-GCM-SHA384

© автор:
Боб Кромвель
Август 2021 г. Создано с
vim
и
ImageMagick,
размещен на
FreeBSD
с
Nginx.

Как партнер Amazon, я зарабатываю на соответствующих покупках.

Связаться |
Политика конфиденциальности |
Пароль root

Как быстро и легко заменить выключатель шнура лампы

Когда ваша лампа перестает работать, первое, что нужно попробовать, — это заменить лампочку.

Если лампа по-прежнему не работает, несмотря на новую лампу, вероятно, у вас неисправный выключатель лампы.

Если в вашей лампе есть выключатель со встроенным шнуром, то вам повезло, потому что они относительно дешевы и их легко заменить.

Раскрытие информации: Как партнер Amazon я зарабатываю на соответствующих покупках . Однако это не влияет на наши обзоры и сравнения. Все мнения являются нашими собственными, мы гордимся тем, что наши статьи справедливы и сбалансированы. Для получения дополнительной информации см. Наше заявление о раскрытии информации.

Как заменить выключатель шнура лампы

В этом руководстве мы объясним, как заменить выключатель шнура лампы.

Это руководство также может служить инструкцией по установке переключателя шнура лампы на лампу, у которой в настоящее время его нет. Просто начните с шага 2 и перережьте имеющийся шнур лампы в том месте, где вы хотите установить выключатель.

Следует отметить, что вы можете работать с оборудованием, которое находится под опасным уровнем напряжения при подключении к сети.

Перед началом работы убедитесь, что лампа отключена от розетки. Если вы в чем-то не уверены, лучше остановиться и обратиться за профессиональной помощью.

Что вам понадобится

Шаг 1. Удалите старый переключатель

Первым делом отключите лампу от розетки!

Далее нам нужно снять старый выключатель лампы.

В зависимости от марки и типа лампы и выключателя вы сможете либо открыть выключатель отверткой и открутить провода, либо вам может потребоваться отрезать шнур как можно ближе к выключателю шнура лампы.

Если ваш шнур уже не на короткой стороне, я рекомендую не беспокоиться о том, чтобы открыть старый выключатель и вместо этого перерезать шнур.Это сэкономит вам много времени.

Шаг 2. Зачистка проводов

1: это место, где можно разместить конец вашего шнура 2: это место, где также нужно удалить нашу внешнюю оболочку шнура

Следующий шаг состоит из двух частей: измерения и зачистки проводов.

Первая часть — измерить и маркировать шнур, чтобы вы знали, где его снимать.

Точные измерения и снятие изоляции с проводов важны для того, чтобы выключатель лампы был правильно подключен и не оказывал давления на фактическое соединение.Неправильно зачищенный шнур может привести к оголенным проводам под напряжением.

Во-первых, вам нужно будет снять крышку с вашего нового выключателя кабеля питания лампы, это, скорее всего, будет сделано с помощью винта на задней панели, но возможно, это могут быть только пластиковые зажимы, удерживающие его вместе.

Взгляните на аннотированную фотографию выше.

Номер 1 — это место, где можно закрепить конец шнура — вы хотите, чтобы его конец находился прямо над винтовыми клеммами.

Номер 2 — это то место, где мы хотим удалить и нашу внешнюю оболочку шнура.Отметьте это кусачками или ручкой.

Если шнур лампы имеет двойную изоляцию (имеет дополнительный слой изоляционного материала, покрывающий внутренние изолированные провода), возьмите кусачки и осторожно. надрежьте внешнюю оболочку. Будьте очень осторожны, чтобы не зайти слишком глубоко, иначе вы порежете внутренние провода — если вы разрежете внутренние провода, вам нужно будет отрезать шнур и начать заново.

Используйте кусачки или пару пластин, чтобы снять внешнюю оболочку со шнура.Он должен уйти довольно легко, если нет, значит, вы, вероятно, не прорезали его должным образом.

Совет: Я настоятельно рекомендую кусачки Irwin Vise Grip. Это отличный инструмент, который просто необходим любому серьезному мастеру.

После снятия внешней оболочки вы можете снять с внутренних проводов ровно столько, чтобы обнажить достаточно меди, чтобы войти в винтовые клеммы. Не выставляйте слишком много меди, иначе ваши измерения будут неточными, и вы можете вызвать короткое замыкание в переключателе шнура.Это должно выглядеть как на изображении ниже.

Шаг 3: Подключите клеммы

Теперь открутите винтовые клеммы и вставьте зачищенные провода. Если вы уже подключили одну сторону переключателя, убедитесь, что цвета проводов совпадают правильно.

Затяните винтовые клеммы отверткой. Убедитесь, что провода надежно закреплены.

Шаг 4: Соберите

После того, как ваши провода надежно вставлены в винтовые клеммы, дважды проверьте, совпадают ли цветные провода и что ничего не замыкается (провода соприкасаются и т. Д.).

Если все в порядке, наденьте крышку на новый выключатель шнура лампы и закрутите / закрутите его.

Наконец, сделайте последний осмотр коммутатора. Убедитесь, что нет оголенных проводов, а переключатель выглядит надежным и безопасным.

Если все в порядке, включите лампу и проверьте ее.

Как поменять выключатель света и крышку | однокнопочный выключатель

Как заменить старый выключатель и крышку на новый. Есть старый на вид выключатель света? Без проблем.На самом деле заменить их на удивление легко!

В этом посте я делюсь своим пошаговым процессом замены старого переключателя света на классический однокнопочный переключатель света и подходящую крышку пластины.

Этот кнопочный переключатель в стиле ретро стал чем-то, что доставляет мне радость каждый день.

Я всегда втайне рад, когда использую эту кнопку. Так что этот быстрый и легкий проект того стоит!

Зачем менять выключатель света?

Выключатель света — это, вероятно, то, с чем вы взаимодействуете хотя бы несколько раз в комнате в день.Если у вас старомодный выключатель света, иногда его не только сложно использовать, но и становится бельмом на глазу, которое вы будете видеть несколько раз в день.

На фото ниже выключатель света «до». Он был старого миндального цвета, и я закрасил его тем же цветом, что и стена. Это помогает уменьшить заметность, но все равно выглядит не очень хорошо. Кроме того, из-за окрашенной поверхности он не очень прочный, а на переключателе кое-где есть небольшие сколы.

выключатель света «до»

Так почему бы не модернизировать выключатели света дома чем-то, что вызывает радость? Недавно мы поменяли выключатель и крышку в домашнем офисе, и это просто невероятно! Он увеличивает пространство, производя на меня большое впечатление, потому что находится прямо у входа! И каждый раз, когда включаю и выключаю свет, это меня радует 😀

Видеоурок по замене старого переключателя и крышки на новый

Я быстро снял 2-х минутное видео о том, как менять выключатель света и крышку.Некоторые этапы процесса изготовления своими руками легче понять, посмотрев видео. Так что дайте ему часы, а затем прочитайте пошаговые инструкции по обновлению переключателей света.

Также не забудьте заглянуть на мой канал на Youtube , чтобы узнать больше об уроках DIY

Инструменты и материалы для обновления выключателя света

Для этого проекта вам понадобится новый выключатель света и подходящая крышка выключателя.

Я одержим винтажным однокнопочным переключателем , поэтому я выберу его и подходящую панель переключателя .Я получил и то, и другое от омоложения, и вот те, которые у меня есть:

Однокнопочный выключатель света

Крышка панели переключателя света

Отвертка

Пошаговая инструкция по замене переключателя света и крышки

Шаг 1. Выключите электричество и снимите крышку переключателя света.

Итак, прежде чем что-либо делать, обязательно выключите питание! Вы можете отключить электричество во всем доме или только в комнате, где вы меняете выключатель света.Я включаю и выключаю свет, чтобы убедиться, что электричество отключено.

После отключения питания отверткой открутите те два винта, которые крепили пластину к стене.

Как только мы снимем крышку, вы сможете заменить выключатели света

Шаг 2. Снимите старый выключатель света

Чтобы снять старый выключатель света, сначала открутите два винта, которыми выключатель крепится к стене. Затем вы можете немного вытащить выключатель, чтобы отсоединить его от электрических проводов.

На этом этапе вы сможете увидеть, какие клеммные винты удерживают какие провода. Я рекомендую вам сфотографировать текущую ситуацию, чтобы вы могли обратиться к ней позже при установке нового коммутатора.

Теперь вы можете ослабить все винты клемм до тех пор, пока не сможете легко отсоединить электрические провода. Отцепив все провода, вы можете успешно удалить старый выключатель.

Шаг 3. Установите новый выключатель света

Итак, идея состоит в том, чтобы повторно подключить тот же электрический провод к новому клеммному винту на новом переключателе.Я использую однополюсный переключатель с кнопками, потому что мне нравится аналоговый вид. Если вы используете трехпозиционный переключатель света, есть также трехпозиционных кнопочных переключателя для модернизации вашего переключателя света.

Но вот одна хитрость: наш дом очень старый (построен в 1940-х годах), поэтому у нас нет заземляющего провода для этого светильника. Из-за этого мы пропустили винт клеммы заземления (зеленый цвет). Если у вас есть провод заземления, вам обязательно нужно подключить его!

Итак, мы прицепили электропровод к соответствующим винтам.Вы сможете определить, какой провод к чему подключается, на основе сделанного вами снимка или инструкции по эксплуатации, прилагаемой к новому переключателю. В худшем случае простой поиск в Google также даст вам схему того, какой оконечный провод к чему должен подключаться.

Итак, теперь просто подсоедините каждый электрический провод к соответствующему винту клеммы, затем поверните винты, чтобы затянуть его так, чтобы они плотно удерживали электрический провод (металлическую часть).

Для нас это было 2 провода, а для вас, вероятно, 3 провода.

Затем вы можете вставить новый выключатель обратно в отверстие в стене и с помощью прилагаемого винта закрепить его так, чтобы он прилегал к стене.

Шаг 4. Добавьте крышку переключателя света

Последний шаг — установить новую пластину переключателя и добавить два винта, чтобы прикрепить крышку пластины к стене! Готово! Включите питание и проверьте, работает ли новый выключатель света.

Итак, это все шаги по замене старого переключателя света на новый. Это такой простой проект, но мне очень нравится включать и выключать свет намного больше, чем раньше! Это определенно то место, которое вызывает у меня радость!

И, говоря о том, на какой переключатель света обновлять, мне лично нравится переключатель с одной кнопкой.Всегда весело вставать и выходить, а винтажный стиль — это просто классика!

Прочие проекты своими руками

DIY Вертикальная стенка внахлест и разбивка затрат

Модернизация шкафа своими руками с помощью Ikea Trofast

Рабочий стол для домашнего офиса своими руками с блоками Ikea Alex

Прикрепите его позже

Руководство по установке аппаратного обеспечения коммутаторов Cisco Catalyst серии 9400

— Удаление и замена FRU [Коммутаторы Cisco Catalyst серии 9400]

При снятии кассеты вентиляторов спереди снимается только кассета вентиляторов, за исключением адаптера.Чтобы извлечь кассету вентиляторов из
спереди, следуйте инструкциям, описанным здесь.

Предупреждение

При снятии кассеты вентиляторов держите руки и пальцы подальше от вращающихся лопастей вентилятора. Дайте лопастям вентилятора полностью остановиться
перед тем, как снять кассету вентиляторов. Заявление 258

Предупреждение

Только обученный и квалифицированный персонал должен иметь право устанавливать, заменять или обслуживать это оборудование. Заявление 1030

Предупреждение

Внутри нет деталей, обслуживаемых пользователем.Не открывайте. Заявление 1073

Предупреждение

Установка оборудования должна соответствовать местным и национальным электротехническим нормам и правилам. Заявление 1074

Что делать дальше

Отложите снятую кассету вентиляторов в сторону и немедленно приступите к установке новой или запасной кассеты вентиляторов.

Как снять крышку с выключателя света

Общая информация

Как снять выключатель со стены

Демонтаж розеток

Видео

Диалог

Как разобрать выключатель света: пошаговый мастер-класс

Нюансы при разборке различных видов выключателей

Видео подборка других мастеров

Как разобрать выключатель света своими руками: одноклавишный, двуклавишный

Необходимый для разборки инструмент

Отключение электричества в доме

Демонтаж клавиши устройства

Демонтаж рамки выключателя

Разборка выключателя и демонтаж

Отключение проводов от прибора

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

LEGRAND

Wessen

LEZARD

Как разобрать выключатель света с регулятором

Как разобрать выключателя с индикатором

Часто задаваемые вопросы

Типичные ошибки в работе

Как снять выключатель schneider

Как разобрать выключатель Schneider Electric

Как разобрать выключатель Makel

Как разобрать выключатель Legrand

Как разобрать выключатель Schneider Electric

Как разобрать выключатель Makel

Как разобрать выключатель Legrand

Клавишный выключатель как снять крышку. Подробная инструкция как поменять выключатель. Материалы и инструменты

Шаг первый – подготовка

Шаг второй – снятие выключателя

Общая информация

Как снять выключатель со стены

Демонтаж розеток

Видео

Шаг 1. Подготовительные работы

Шаг 2. Снятие клавиши выключателя

Шаг 3. Снятие рамки выключателя

Шаг 4. Извлечение механизма выключателя из подрозетника

Шаг 5. Отсоединение проводов

Шаг 6. Процесс сборки выключателя

Заключение

Демонтаж выключателя

Проводим подготовку

Как подключить выключатель света?

Для выполнения работа по замене выключателя нам понадобилось:

Рекомендуем также

Как Одеть Крышку На Выключатель

Снимаем крышку старой розетки

Проверяем наличие напряжения и отключаем питание в электрощитке

Снимаем старую розетку

Примеряем подрозетник и удаляем ненужный хлам из отверстия

Из стены всё лишнее удалено, подрозетник встаёт на своё место

Фиксируем коробку в стене с помощью шпаклёвки

Подключаем новую розетку

Правила техники безопасности

Приступаем к демонтажу розетки

Видео

Как заменить внешнюю оболочку на Nintendo Switch

Материалы

Инструкции

О Joy-Cons

Помогите! Слишком много маленьких винтиков!

Коммутатор Get More

Nintendo Switch

Как удалить защитную пленку для экрана Nintendo Switch

Удаление защитной пленки для экрана Nintendo Switch

Попробуйте приложить немного тепла

Ваш экран Nintendo Switch пластиковый

Преимущества использования защитной пленки на вашем Nintendo Switch

Меньше царапин

Нет кончиков пальцев и пятен

Лучше для ваших глаз

Как повторно прикрепить защитную пленку к вашему Nintendo Switch

1. Все должно быть чистым

2. Осторожно обращайтесь с защитной пленкой для экрана

3. Всегда начинайте с края
