Плюсы и минусы гибкой подводки

Подводка для смесителя обеспечивает беспрепятственное постоянное поступление воды, она обязана отвечать принятым стандартам качества. Прежде, чем купить смеситель и необходимые элементы подключения, нужно учесть важные моменты:

• конструктивное решение;
• удобство монтажа;
• качество, материал соединений;
• эксплуатационные параметры.

Современные смесители с гибкой подводкой имеют много оснований для популярности:

• легкость монтажа, демонтажа;
• удобство обслуживания;
• безопасность эксплуатации;
• долгая, надежная служба;
• возможность разных манипуляций благодаря гибкости.

Гибкие смесители, которые представляет в широком ассортименте интернет–магазин сантехники, позволяют эстетично оформить интерьер ванной, их можно спрятать в коробе внутри стены.

Гибкая подводка не является идеальным решением, к минусам можно отнести:

• недостаточную устойчивость к слишком горячей воде;
• отрицательное воздействие изгибов и натяжения;
• металлическая оплетка подвержена коррозии.

Виды гибкой подводки

Каждый вид соединения имеет конкретное предназначение, изделия для горячей, холодной воды обозначаются традиционно — красной и синей оплеткой, в универсальных моделях присутствуют оба цвета.

Бюджетный смеситель с гибкой подводкой в каталоге представлен в двух разновидностях:

1. Резиновые шланги, облеченные в металлическую оплетку.
2. Сильфонные изделия, имеющие более современную и совершенную конструкцию.

Металлическая оплетка предназначена для внешней защиты от механических, химических повреждений, внутренней – от гидроударов. Она выполняется из тонких переплетенных нитей металлов:

• прочной стали;
• оцинкованного железа;
• легкого алюминия.

Для шланга применяется специальная экологичная резина и натуральный каучук высокого качества. Важным элементом считается зона крепления, выполненная из латуни.

Советы и рекомендации по выбору

Удобная и недорогая гибкая подводка часто используется в частных домостроениях, в бытовых приборах. Сделать правильный выбор помогут несколько простых рекомендаций:

• характеристики должны полностью соответствовать требованиям используемой сантехники;
• проверьте качество материалов элементов – недопустимы соединения из пластика, низкосортного металла;
• подводка должна быть эластичной;
• убедитесь в надежной опрессовке штуцеров.

Монтаж смесителей с гибкой подводкой

Умелый монтаж смесителя с гибкой подводкой обеспечивает долговременную, надежную службу смесителя. Важно соблюдать простые правила:

1. В начале системы необходимо установить сетчатый фильтр.
2. До начала работ проверить качество трубок и соединений.
3. Избегать изгибов и перекручиваний.
4. Не допускать чрезмерного затягивания соединительной арматуры.

После завершения монтажа система должна быть проверена на герметичность. Разные конструкции сантехнической арматуры предполагают определенные виды подводки, которые можно выбрать в каталоге с учетом способа подключения конкретного смесителя. Все подводки имеют гарантированное качество и единый стандартный внутренний диаметр.

Виды и преимущества гибкой подводки для смесителя

Появление гибких подводок позволило значительно упростить установку сантехничексих устройств, особенно в помещениях с ограниченной площадью. Такое изделие легко помещается в нужном положении и очень просто монтируется.

Что такое гибкая подводка

Изделие представляет собой подвижный шланг, длина которого может варьироваться от 30 см до 5 м. С обеих сторон подводки имеются штуцеры или гайки с уплотнителями. Для защиты шланга от механических повреждений снаружи он покрывается металлической оплеткой или помещается в гофрированный рукав.

Основные преимущества гибкой подводки

Компактность. Гибкая подводка занимает мало места, благодаря чему она широко используется для подключения смесителей в ограниченном пространстве, например в совмещенных санузлах.

Гибкость. В отличие от жестких труб подводка допускает небольшое отклонение смесителя от заданного помещения. Это несовпадение легко устраняется изменением положенияшланга.

Простой монтаж. Подключение подводки не требует сварки. Достаточно стандартного гаечного ключа и/или других сантехнических инструментов. При наличии минимальных навыков подключение можно осуществлять самостоятельно.

Возможность повторного применения. При необходимости гибкая подводка легко демонтируется и может быть использована вторично. Например, если при ремонте смеситель или мойка переносится в другое место.

Долговечность. Гибкие подводки устойчивы к тряске, вибрациям, высокому давлению и температуре. Большинство изделий данной категории рассчитаны на срок эксплуатации до 10 лет и более.

Эстетичный вид. Гибкая подводка выглядит гораздо привлекательнее, чем сварные трубы. Она не требует дополнительной обработки, например покрытия краской.

Виды гибких подводок для смесителей

Армированные шланги. Основой такой гибкой подводки является трубка из этилен-пропиленового каучука (ERDM), не теряющего эластичности при низких и высоких температурах. Внешняя оплетка изготавливается из нержавеющей или оцинкованной стали, реже – из алюминия или нейлона. Производители предлагают три категории армированных подводок: для холодной и горячей воды, а также универсальные. Первые маркируются синей полосой в оплетке, вторые – красной, третьи – обеими. Наиболее востребованными являются универсальные гибкие подводки, рассчитанные на установку в системах горячего и холодного водоснабжения.

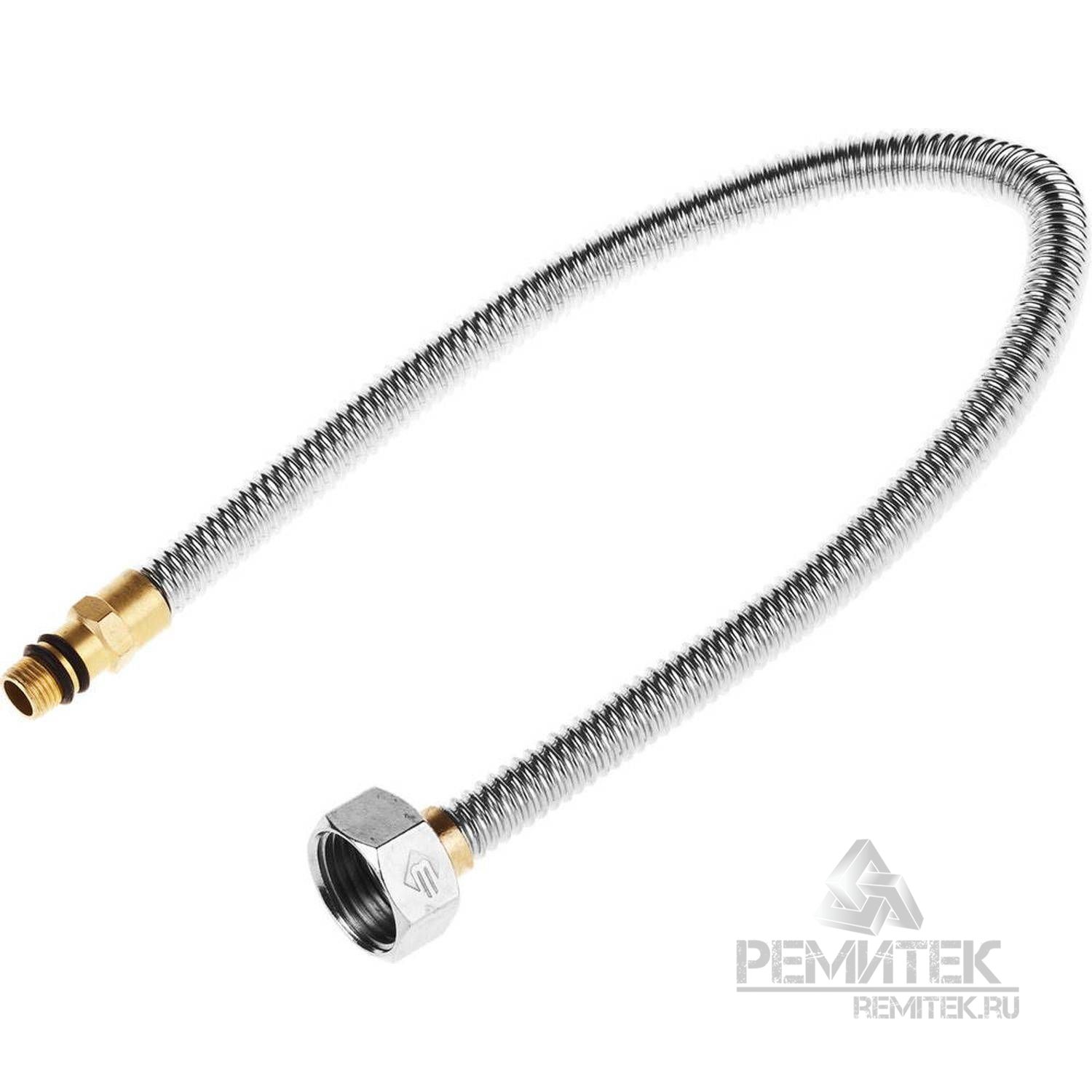

Сильфонные подводки. В таких изделиях эластичный шланг помещен в гофрированный рукав из нержавеющей стали марки AISI 304. На обоих концах находятся фитинги (гайки), присоединенные аргонно-дуговой сваркой. Сильфонные шланги отличаются от армированных подводок большей прочностью и способностью выдерживать высокие температуры и давление. Они устойчивы к гидроударам, могут гасить вибрации в водопроводных системах. Сильфонная подводка при изгибе не меняет своего сечения, благодаря чему снижаются гидравлические потери во время эксплуатации системы.

Условным недостатком таких шлангов можно считать их высокую стоимость. Однако она компенсируется большей долговечностью по сравнению с армированными изделиями.

Как подобрать гибкую подводку

Для обеспечения стабильной работы системы водоснабжения необходимо, чтобы все ее узлы и элементы соответствовали эксплуатационным характеристикам. Поэтому при подборе гибкой подводки рекомендуется учесть несколько факторов.

Штуцера. Они должны соответствовать резьбе подключаемого оборудования без дополнительного переходника. Это требование легко выполняется благодаря стандартизации диаметров труб и накидных гаек. Штуцера должны быть изготовлены из сантехнической латуни или нержавеющей стали.

Технические характеристики. Гибкая подводка должна выдерживать условия эксплуатации системы, соответствовать ее давлению и температуре. Последнюю легко определить по маркировке оплетки. Синяя полоса указывает, что подводка предназначена только для холодной воды, красная – для горячей, двухцветная – для всех систем водоснабжения.

Гибкость. При прочих одинаковых показателях лучше выбирать более гибкое изделие. Для этого нужно подержать несколько одинаковых изделий горизонтально, сравнив их угол наклона. Следует помнить, что лучшая гибкость внутреннего шланга говорит о его более высоком качестве.

Наличие запаха. Это особенно важно, если подводка будет использоваться в системах подачи питьевой воды. Кроме того, наличие запаха говорит о низком качестве используемого материала (резины или каучука).

Производители. Лучше всего отдавать предпочтение известным брендам, давно присутствующим на рынке сантехнических комплектующих. Из европейских марок это Kottmann® и Stout®, из российских – CTM® и ряд других. Отечественные изделия по качеству не уступают зарубежным аналогам, но намного дешевле.

Использованные источники:

Правила монтажа гибкой подводки

Срок службы гибкой подводки напрямую зависит от правильности ее установки.

Перед монтажом необходимо произвести визуальный осмотр подводки на предмет качества обжима гильзы, качества концевой арматуры, наличия прокладки, повреждения резьбы, целостности оплетки и других дефектов, которые могут возникнуть при хранении и транспортировке.

Перед монтажом проверить надежность обжима гильзы и целостность оплетки подводки

Некачественные соединения могут разрушиться даже при давлении воды в пределах нормы. Доступ к концевой арматуре должен быть свободным для монтажа и осмотра.

Необходимо использовать подводку достаточной длины.

Не допускается наращивание длины гибкой подводки с помощью другой подводки.

Запрещается подвергать подводку механическим нагрузкам, скручиванию, растяжению, изломам во время хранения, транспортировки и монтажа.

Не допускается скручивание подводки по продольной оси

Устанавливать подводку с радиусом изгиба не менее 70 мм.

В случае необходимости следует использовать подводку с угловым фитингом.

Минимальный радиус изгиба должен быть не меньше 70 мм

Запрещается устанавливать подводку в натянутом состоянии.

Не допускается установка подводки в натяг

Нельзя допускать перетягивания соединений!

Концевую арматуру следует затягивать с усилием не более 0,4 НМ. Данное усилие соответствует, если накидные гайки прикручиваются вручную и после этого доворачиваются на четверть оборота ключом.

При монтаже концевых фитингов подводки запрещается применять сантехнический лён и другие уплотнители, способные расширяться во влажной среде.

По завершении монтажа убедиться в отсутствии утечек воды.

Медленно включите воду, осторожно повернув кран подачи воды до полностью открытого положения. Если появляются капли в местах соединений, то накидные гайки необходимо аккуратно подтянуть. Через 30 мин. после установки необходимо произвести визуальный осмотр соединений и убедиться в отсутствии протечек.

Запрещается:

•  эксплуатация подводки при отрицательных температурах и вблизи открытого огня.

•  вешать на подводку тряпки, губки и другой уборочный инвентарь, хранить вблизи подводки химикаты.

•  устанавливать гибкую подводку сквозь перекрытия.

Через каждые 6 месяцев рекомендуется делать визуальный осмотр подводки и проверять герметичность крепления концевой арматуры.

Гибкая подводка с внешней оплеткой из нержавеющей стали позволяет шлангу выдерживать высокое давление (до 10 атмосфер) и устойчива к образованию конденсата.

Срок службы таких изделий — до 10 лет.

Рекомендуемый срок замены — 5 лет.

Подводка для воды, гибкая, 1/2 гайка-штуцер

 Гибкая подводка для воды 1/2 гайка-гайка с оплеткой из нержавеющей стали назначение — для соединения водоразборной арматуры ( шаровые краны, коллекторы и т. д.) с потребителями (сливные бачки и прочие приборы), также гибкая подводка для воды 1/2 гайка-штуцер используется в качестве удлинителя (если длины водопроводной трубы не хватает до места соединения).

Товар

Параметры

Цена

Кол-во

 Гибкая подводка для воды 1/2 гайка-штуцер длина подбирается покупателем самостоятельно. Выбрать длину гибкой подводки можно в нашем интернет-магазине (представлены: 30 см, 40 см, 50 см, 60 см, 80 см, 100 см, 120 см, 150 см, 200 см, 250 см, 300 см) .

Гибкая подводка для воды 1/2 гайка-штуцер, цена складывается из нескольких составляющих и на что следует обратить внимание при выборе:

1. производитель Профсан (Российское производство сантехнической продукции), или неизвестный производитель.
2. оборудование на котором произведена гибкая подводка (продукция Профсан производится на Немецком оборудовании).
3. цена не может быть очень маленькой, низкая цена говорит о очень дешевой себестоимости продукции, что достигается путем применения низкокачественных комплектующих (если нить оплетки сделана не из нержавеющей стали, а из другой стали), такая подводка не прослужит долго.
4. для упрощения монтажных работ в комплекте подводки Профсан идет специализированный пластиковый ключ, который позволяет затягивать гайки «от руки» и без использования специализированных ключей.

 Гибкая подводка для воды 1/2 гайка-штуцер ПСМ Профсан для защиты от подделки имеет специальное клеймо. На гайках подводки, еще на стадии заготовки, штампом устанавливается надпись «ПСМ».

 Общие характеристики гибкая подводка для воды 1/2 гайка-штуцер:

• длина подводки — от 30 см до 300 см.
• диаметр 1/2.
• размер гайки —  для ключа 22 мм.
• наружный диаметр шланга — 12,5 мм.
• внутренний диаметр шланга — 8,5 мм
• материал оплетки — нержавеющая сталь.
• максимальное давление — 20 атм.
• максимальная температура — 95 C°.
• срок службы — 10 лет.
• производитель — Профсан Россия.

Как поменять подводку к смесителю

Что делать, если подводка воды к смесителю вышла из строя? Допустим, дала течь?

Замена подводки смесителя, в общем случае, несложная операция, которую можно выполнить собственными руками. В данной статье мы расскажем, как это сделать.

Сразу предупреждаем, что не будем отвлекать внимание читателя от сути вопроса наставлениями, что перед тем, как заменить подводку на смесителе, надо перекрыть подачу воды, подставить под ремонтируемый участок тазик; не будем рассказывать, как обмотать участок резьбы фумом и о других тривиальных вещах.

Замена гибкой подводки в смесителях

Использование гибких шлангов — наиболее простой способ монтажа подводки для смесителя. Типовое соединение шланга подводки воды к смесителю – резьбовое. Надо просто вывернуть старый шланг и ввернуть новый.

Гибкая подводка к смесителю

Соединение гибкой подводки с патрубком внутридомового водопровода – при помощи накидной гайки: она накручивается на резьбу патрубка до упора; при этом встанет на место манжета, препятствующая протечке воды.

Подводка для смесителя из нержавейки (та самая¸ в виде гофрированной трубки-сильфона) монтируется точно также.

Операция по подключению гибкой подводки к смесителю

Небольшой нюанс: подводка под смеситель некоторых брендовых производителей (например, Grohe) без специального инструмента или полной разборки смесителя не демонтируется. Надо обращаться в фирменный сервисный центр, чтобы заменить подводку на смесителе такого типа.

Подключение смесителя с жесткой подводкой

Сделать самому этот вид подключения сложнее. Основные моменты, которые надо учитывать при подводке труб к смесителю:

Подводка к смесителю жесткая1.2. Цанга жесткой подводки3.

Если вы все-таки собрали «угловой вентиль» неправильно (скажем, попалась нетипичная конструкция) и он подтекает, вы не сделаете большой ошибки, если дополнительно «уплотните» его силиконовым герметиком.

4.

Как правильно выбрать подводку под смеситель

Шланги подводки к смесителю или латунные трубки нельзя подбирать на глазок. Они могут не подойти по резьбе – причем не только по её диаметру, но и по шагу. Помните, что советские смесители и подводка к ним делались с метрической резьбой, импортная продукция идёт с дюймовой.

Метрическая и дюймовая резьбы трудно различимы

Детали с разными резьбами не взаимозаменяемы. Покупайте к отечественным смесителям подводку с метрической резьбой и не соблазняйтесь импортом. Подборку деталей с дюймовой резьбой лучше доверить специалистам сервисного центра.

Собственно внутренний диаметр подводки к смесителю решающего значения не имеет. Для домашних нужд подойдут любые трубки и шланги с внутренним диаметром начиная от 8 мм.

Продавцы часто пытаются продать более толстые шланги подводки к смесителю, но нужны они не для повышения пропускной способности, а для глушения звука и вибрации, которые иногда возникают при прокачке воды под давлением через более тонкие шланги.

Что делать, если подводка «прикипела»

Общий совет: сделайте ванну для «прикипевшего» соединения из жидкости WD 40. Этот растворитель за ночь разъест известковый налёт или ржавчину, которые мешают отвернуть гайку. Купить его можно в магазинах для автомобилистах или просто в автомастерской.

Прикипевшая подводка

Надо только учитывать, что жидкость эта ядовита и после ее использования поверхности, обработанные ею, надо подвергнуть санитарной очистке.

Другой вариант – прогреть «прикипевшее» соединение. Например, при помощи строительного фена.

плюсы и минусы, виды, монтаж

Сегодня большинство людей выбирают именно гибкий вариант подводки для смесителя. В нашем материале мы постараемся детально изучить данный элемент сантехники, а также разобраться в причинах популярности.

Плюсы

К положительным сторонам, которыми обладает гибкая подводка, можно отнести:

• Безопасность в процессе эксплуатации;
• Надежная служба изделия при его высоком качестве;
• Гибкой системой удобно пользоваться, она намного практичнее жесткого аналога;
• Служит достаточно долго;
• Легко монтируется и демонтируется со смесителя. По сути, для этого потребуется лишь пара инструментов;
• Собственно, изделие гибкое, а потому позволяет проводить с ним различные манипуляции — перемещать по разным сторонам от смесителя, не опасаясь повреждений;
• Гибкие шланги легко спрятать при монтаже встраиваемых смесителей. Расположив их в специальном боксе внутри стены. Это позволяет сделать интерьер более органичным, спрятать лишние элементы.

Минусы

Но все же назвать гибкую подводку идеальным решением нельзя, поскольку она обладает определенными недостатками.

• Не допускаются изгибы, натяжения и скручивания, которые приводят к выходу изделия из строя, возможным протечкам и затоплениям;
• Невозможно использовать их, если рядом находится открытый источник пламени;
• Гибкий шланг непригоден для эксплуатации очень горячей воды;
• Металлическая оплетка со временем окисляется, может начаться процесс коррозии;
• Если это сильфонная подводка, вода будет гудеть в ней при одновременном использовании воды в разных помещениях.

Виды

Сейчас существует две разновидности гибкой подводки, которая применяется при подключении к смесителям:

• Гибкие шланги из резины, заключенные в стальную оплетку;
• Сильфонные подводки, имеющие более качественные соединения.

Гибкие шланги в оплетке

Резиновые варианты производятся достаточно легко, что положительно влияет на итоговую стоимость изделий. Потому они широко распространены среди наших потребителей. Стоит также отметить, что некоторые производители выпускают антивибрационные подводки. Их особенность заключается в большем диаметре шланга. Тем самым удается избежать лишнего шума и вибраций, которые появляются в результате работы насосных систем внутри бытовой техники или водопроводных коммуникациях. Сильфонные подводки, имеющие более качественные соединения.

Сильфонные подводки

Сильфонные подводки выполнены в формате гофрированного рукава из высококачественного металла. Гильзы у них завальцованы и приварены ко втулкам. Каждый элемент, предусматривающий контакт с водой, изготавливается из нержавейки. Увы, у нас доступны лишь импортные варианты, потому их стоимость заметно выше. Подробнее о них читайте в статье про подводки сильфонного типа.

Советы по выбору

Ознакомим вас с несколькими полезными рекомендациями, которые позволят вам верно определиться с выбором гибкой подводки для своего смесителя.

• Изучите внимательно этикетку, проверьте характеристики устройства, ознакомьтесь с производителем. Все они должны соответствовать вашим требованиям и используемой сантехнике.
• Проверьте, не кажется ли подводка очень легкой. Если это так, тогда скорее всего материалом для оплетки послужил алюминий, а штуцеры изготовили из низкосортного металла. Со временем такие элементы попросту разрушатся.
• Ни в коем случае не покупайте изделие, если его штуцер выполнен из пластика. Это самый плохой вариант, который только может существовать на рынке.
• Проверьте подводку на предмет «дубовости». На то она и гибкая, чтобы быть эластичной. Отсутствие эластичности говорит о плохом качестве шланга. С течением времени внутри него появятся трещины, либо он вовсе лопнет.
• Убедитесь, что штуцеры качественно опрессованы, трубки вставлены полноценно, а гильзы компрессии выполнены из нержавейки.
• Присмотритесь к накидным гайкам. Порой они бывают очень легкими или слишком тоненькими. Легкость говорит о том, что штуцер может быть пластиковым, или гайка попросту изготовлена из низкосортного металла. Это приводит к протечкам. Оптимальный вариант — это никелированная латунь. Проверить, она ли используется, либо подделка, можно путем простой царапины.
• Понюхайте подводку. При всей комичности совета, он даст много понять об изделии. Наличие резкого запаха свидетельствует об использовании технической резины, опасной для вашего здоровья. Как правило, подобные явления характерны для дешевых подводок и смесителей.
• Предназначение. Каждая подводка имеет свою специальность, так скажем. Существуют изделия для горячей воды, холодной, а также универсальные модели. Обозначается это соответственно красной или синей оплеткой. Что касается универсальных вариантов, то там должны присутствовать оба цвета.

Распространенные проблемы

С течением времени подводка может дать слабину, спровоцировать появление определенных проблем. Существуют популярные причины, по которым устройство выходит из строя:

• Слабый или некачественно выполненный обжим в оплетке;
• Низкое качество соединительных элементов и комплектующих, таких как гайки, втулки, штуцеры;
• Применение резины и материалов оплетки для шланга низкого сорта.

Подобные проблемы, как показывает практика, возникают при приобретении изделий у сомнительных продавцов и от непроверенных производителей. Но в последнее время таких ситуаций становится все меньше.

Объяснить это достаточно просто. Производители, стремясь завоевать доверие и расположение клиентов, повышают качество продукции, используют лучшее сырье. Как результат, теперь большинство шлагов выполняют из специально обработанного каучука, гайки и втулки — из латуни, а оплетки из стали, которая не подвержена коррозии и не боится воды.

Современные штуцеры избавили подводку гибкого типа от ее слабого места — уплотнителей. Теперь ряд изделий не включают в себя уплотнители, поскольку штуцер полноценно замещает их.

Монтаж

Разобравшись в разновидностях гибкой подводки, определив ее сильные и слабые стороны, можно приступать к установке.

Для этого следуйте пошаговой инструкции. Привлекать при этом специалистов совершенно не обязательно. Работа простая и выполняется за считанные минуты.

• Перекройте систему водоснабжения. Причем убедитесь, что вы отключили как горячую, так и холодную воду.
• Снимите гибкое соединение, которое использовалось раньше. Достаточно просто демонтировать накидную гайку или штуцер, в зависимости от модели смесителя.
• Приобретенные гибкие подводки проверяются на качество, монтируются вместо снятых. Уплотнение для гайки на подводке не требуется, поскольку там имеется специальная резиновая прокладка.
• Не затягивайте сильно подводку, убедитесь, что длины хватает для отсутствия натяжения при эксплуатации.
• Накиньте гайку, затяните, но не переусердствуйте. Избыточная нагрузка может привести к поломке.
• Включайте воду и проверяйте новый элемент смесителя в работе.

Меры безопасности

Следует обязательно принимать во внимание тот факт, что подводка находится под постоянной нагрузкой. Они занимают рабочую зону трубопровода.

Это влечет к потенциальной опасности. Если вас длительное время не будет дома, давление воды может повыситься, изделие не выдержит напряжения, лопнет. Как результат, вы затопите себя и соседей. Последствия устранять тяжело, долго и финансово затратно.

Чтобы подобных ситуаций не допустить, обязательно перекрывайте вентили подачи воды. Нагрузки в системе не будет, а значит, не придется опасаться, что трубки лопнули, и вода теперь растекается по всему дому, стремительно движется к вашим соседям.

Как видите, гибкая подводка имеет свои неоспоримые достоинства, но при этом также характеризуется недостатками. По сути, основная причина, из-за которой к гибким системам отсутствует полноценное доверие, заключается в применении многими изделий низкого качества.

Попытка сэкономить на обустройстве системы водоснабжения часто влечет за собой куда более серьезные финансовые потери. Обвинять в этом производителей дешевых подводок не имеет никакого смысла, поскольку только вы несете ответственность за ремонт своего дома. Не пожалейте денег, купите сразу качественное изделие. Подводка же, в свою очередь, ответит вам длительной и надежной службой.

Гибкая подводка для воды — Добродушный Сантехник

Гибкая подводка для воды, вам очень пригодится для подключения унитазов, смесителей, инсталляций для унитазов и душевых кабинок. Пожалуй это самые распространённые места, где без нее обойтись довольно сложно.

Конечно, смеситель и унитаз можно подключить и другими трубками, например, тем же металлопластиком, но это менее удобно и далеко не факт, что такое подключение будет более надёжным, при условии использования качественной гибкой подводки.

В этом материале, я помогу вам разобраться, чем отличаются подводки друг от друга и как выбрать хорошую подводку.

Видео

Гибкая подводка состоит из резинового шланга, металлической оплётки, штуцеров, накиданных гаек и прокладок.
Если  говорить проще, то, по сути, это просто резиновый шланг в металлической оплётке.

На фото выше показана подвода с отрезной оплёткой. Её тип — удлинитель. С одной стороны гайка, с другой — резьба. Есть так же гайка-гайка и для смесителей.

При покупке смесителя, обратите внимание на эти подводки, резьба в них может быть не привычной ¹⁄₂ дюйма , а на ³/₈ дюйма. Тогда вам может понадобиться дополнительный переходник.

Шланг

В хороших подводках используется  шланг из какого-то особого каучука, который может применяться в пищевой промышленности. Проще говоря, из нетоксичной и эластичной резины.
В дешёвых подводках  используется резина непонятного происхождения. Она обычно хрупкая и ломкая. Вот к примеру без оплётки я шланг один раз перегнул:

Оплётка и штуцеры

Оплётка может быть из алюминиевой, нержавеющей стали или из нейлона.
На момент написания материала я не смог найти в продаже подводку в нейлоновой оплётке, поэтому вот вам фотка из интерентов

Фото взято с сайта: www.udi.ru

Рассмотрим оплётки из алюминия, нержавейки и немного коснёмся стальной оцинкованной.

Как показывает практика, подводки с алюминиевой оплёткой, служат меньше своих собратьев. В среднем года 3-4 и рассчитаны они на давление около 5 атм.

Такая подводка боится обрасти конденсатом, вследствие чего неизбежно окисление и ослабление алюминиевой армировки.

Но есть экземпляры и ещё более слабые. Это армировка из обычной железной оцинкованной проволоки, которая может поржаветь. Срок службы такой подводки совсем небольшой, а использовать её можно сугубо как временную.

Стандартная подводка в нержавеющей оплетке  служит более 8 лет, но обычно после такого срока меняют смесители на новые, где в комплекте идут новые подводки.
Подводки с нержавеющей оплёткой рассчитаны на давление до 10 атмосфер и температуру до 95 градусов. Эти цифры говорят о рабочем давлении,  кратковременное давление и температуры могут быть выше.

Смотрим на подводки, где нумерация сверху вниз и слева на право:

1,2,5 оплётка из алюминия.
3 и 4 из нержавеющей сетки.
Штуцер на первой подводке сделан из нержавеющий стали  2-из алюминия, 3 из латуни, 4 и пятая — из никилированной латуни

Вот так выглядят штуцеры. Немного замяты ибо так я их выкорчевал не аккуратно.

Алюминиевый — от смесителя и никилированный латунный — от удлинителя.

Существуют также усиленные подводки в нейлоновой или нержавеющей оплётке с рабочим давлением до  20 атмосфер и температурой до 110°С. Тут и срок службы может достигать более 15 лет. Давление же на разрыв таких подводок близко к 80 атм.

Вот две разрезанные подводки, дешёвая (из комплекта говно-смесителя) и обычная:

Внешне вроде ничем и не отличаются, а в процессе эксплуатации это сильно скажется.

Перед покупкой подводки, вам надо знать рабочее давление и температуру в вашей системе и исходя из этих параметров, выбирать гибкий шланг.

Осмотр при покупке:

1. В первую очередь смотрим на этикетку и выясняем её состав и рабочие характеристики
2. Подводка не должна быть подозрительно лёгкой
Если подводка слишком лёгкая, то вероятнее всего оплётка сделан из алюминия, а штуцеры из хрупкого металла силумин ссылка на Википедию
Такие штуцеры и гайки обламываются и крошатся со временем:

Пластиковые штуцеры вообще вне обсуждения:

3. Подводка не должна быть «дубовой». Неэластичность подводки может говорить о некачественном шланге, которые в процессе работы может потрескаться и лопнуть.
4. Все штуцеры должны быть хорошо опресованы, трубки вставлены до конца, а компрессионные гильзы должны быть из нержавеющей стали. Пример не опрессованной гильзы:

В результате установки такой или плохо опрессованной гильзы, подводка просто отпадёт:

5. Накидные гайки не должны быть тонкими и сильно лёгкими. Лёгкие концевые части, говорят о том что, либо накидная гайка сделана из тонкого ненадёжного металла, либо штуцер пластиковый.
В обоих случаях возможны протечки. Для того чтобы понять, из чего сделаны гайки, из силумина или никилированной латуни, гайку достаточно поцарапать.
Если под царапиной виден желтый цвет — латунь. Если цвет тёмный или такой же, то не берите такую подводку. На фото она третья:

6. Подводка не должна иметь резкого запаха резины. Резкий запах резины, это гарант присутствия шланга и прокладок из технической, токсичной резины. Такими подводками обычно комплектуются самые дешёвые смесители. Ни подобные подводки, ни дешевские смесители, в принципе, я не рекомендую. Вот как легко ломаются «резиновые» шланги этих подводок:

Резиновые уплотнители таких подводок так же потрескаются:

Чего не скажешь о более качественных продуктах:

7. Обратите внимание на предназначение  подводки. Есть для горячей воды, для холодной и универсальные.  Для этого в оплётку включены ленты синего или красного цвета.

В случае же с универсальной подводкой, на оплётке есть обе нити.

Ну, а в дешёвых нет никаких пометок:

 Монтаж

1. Гайка гибкой подводки не требует уплотнения резьбы! Там есть резиновая прокладка. Всё. Не надо туда ничего мотать.

2. Подводка ни в коем случае не должна быть смонтирована в натяг. Никакая
Если посмотрим на фото выше, то тут сделано не совсем хорошо. Или надо было оставлять не водорозетки, а просто финиги, которые смотрели бы вверх; или использовать уголки 90° для направления отводов вверх; или использовать подводки большей длинны.

3. Подводка не должна быть перетянута. Если вы слишком сильно обожмете накидную гайку, то резиновая прокладка может быть продавлена/порезана. И соединение будет подтекать.

4. Она не должна быть загнута на излом, типа того как на фото в первом пункте. В таком случае, лучше взять подводку длиннее и сделать дополнительную плавную петлю. :

Применение

В начале статьи я перечислил места где подводки применяются наиболее часто. Дополнительно они могут быть использованы для подключения гидроаккумуляторов:

Их так же называют вибрационными шлангами и применяют в местах постоянной вибрации. К примеру в насосных станциях:

Абсолютно точно такие шланги не заменить при подключении душевых кабинок, которую планируется когда-нибудь отодвигать.

Подводки незаменимы при  наличии вибрации и при подключении кабинки.
Но вот унитазы можно подключать другими более надёжными гибкими трубками. Например гофрированная труба из нержавеющей стали.
Приходите в магазин и спрашиваете, что вам нужна такая трубка такой-то длинны. В течении 10 минут для вас её изготовят.

В них нет штуцера.

Состоит из трубы, накидных гаек и прокладок. Края трубы просто развальцованы.

Если нет возможности приобрести качественную подводку, а имеющаяся вызывает сомнения, то перед подводкой установите предохранительный клапан.
О его достоинствах и недостатках поговорим в другой раз.

На этом всё, спасибо за внимание.

Гибкие переходники различных типов

1. Благодаря внедрению надежных гибких ответвителей
   окончательное подключение к кранам и унитазам стало намного проще в последние годы с
   дополнительное преимущество снижения нагрузки на соединение, особенно там, где
   движение регулярное. Доступно несколько различных типов и размеров, с
   некоторые общие варианты показаны ниже.

• Соединения труба с резьбой с внутренней резьбой
• Гибкие трубные соединения труба с трубой
• Соединения труба с наружной резьбой для моноблока или смесителя
  метчики

Размеры резьбы большинства сантехнических изделий, включая гибкие переходники, указаны как британские размеры резьбы BSP, что означает, что фактический диаметр резьбы примерно на 1/4 дюйма больше, чем указанный в терминах BSP. Например, штуцер для метчика 3/4 дюйма имеет фактический диаметр резьбы примерно 1 дюйм. Если вам нужен переходник с фактическим диаметром 3/4 дюйма, вам потребуется переходник на 1/2 дюйма.

Трубные соединения доступны как на сжатие, так и на плотную посадку.
и наиболее распространены для труб диаметром 15 и 22 мм. Соединения труба к трубе
используется как более простое решение для прокладки трубопровода через сложные участки, такие как
круглые балки пола, хотя следует позаботиться о том, чтобы в будущем обеспечить доступ к
в этой области теперь надежны гибкие переходники, они всегда обеспечат
более слабый вариант для сплошных трубопроводов

Отводы обычно доступны с внутренней резьбой ½ ”и ¾”
хотя некоторые европейские импортные туалеты или краны (часто продаются в
магазины DIY розничного парка) требуют подключения меньшего размера 3/8 дюйма, хотя они
реже встречаются, они доступны.Соединения ¾ ”часто используются на
бытовая холодная вода в баню, где подающая труба часто бывает 22 мм в качестве
предпочтительнее больший расход воды. Остальные трубы внутреннего снабжения, как правило,
15 мм с ответвителями ½ дюйма

Чаще всего длина гибких разъемов составляет 300 мм, хотя
некоторые варианты бывают 150 мм, 500 мм и 1000 мм.

Гибкие трубы стандартно имеют внутренний диаметр 9-9,5 мм,
хотя соединители для ответвлений с большим отверстием можно купить с 12-12.5 мм внутри
диаметр, увеличивающий расход воды, используется там, где мало воды
давление и расход воды являются проблемой для крана или прибора.

Большинство вариантов доступно со встроенным запорным клапаном на
конец подачи, чтобы обеспечить легкую изоляцию в случае замены или удаления
кран или подключение к унитазу (особенно полезно для подключения к унитазу, как
клапаны наполнения унитаза требуют периодической регулировки или замены)

Большинство производителей производят гибкие соединители для кранов с металлическим серебристым покрытием
плетеное покрытие для обеспечения механической защиты, хотя некоторые вставки
производители поставляют отделку из белого ПВХ там, где может быть выставлен ответвитель.

При окончательном подключении не следует проявлять особую осторожность
перетяните любой конец соединения.Уплотнения предназначены для герметизации
только номинальное затягивание, а при чрезмерном затягивании существует опасность защемления
уплотнение или скручивание внутренней части разъема, ослабление его и ограничение
поток воды. Это ограничение потока может вызвать шумный поток воды, так как вода
пытается преодолеть ограничение. Пока затягивает финал
соединения на обоих концах убедитесь, что основной корпус гибкой трубы
соединение не перекручивается при затяжке и перекручивает внутреннюю часть
гибкую трубу, при необходимости удерживая шестигранную гайку основного корпуса второй
гаечный ключ или трубные зажимы при затягивании соединения

Моноблочные смесители или соединения смесителей имеют сплошную хвостовую часть
с шестигранным ключом для облегчения затяжки (часто соединение
труднодоступен, так как он находится за раковиной) и резиновым уплотнительным кольцом в
корпус крана. Снова следует избегать чрезмерного затягивания. Они идут парами и имеют
размеры резьбы 10 мм или 12 мм с каждым разъемом в паре, имеющим
немного разная длина цельного хвоста, чтобы облегчить доступ к затяжке.
Иногда можно установить гибкий переходник на кран.
перед тем, как установить смеситель на раковину, оставив патрубки для подсоединения
позже.

29 марта 2018 г. Расходные материалы по запросу

Разъемы для ответвлений | Гибкие шланги | Паяные, Speedfit & Compression

Сортировать по: —Выбрать — Низкая цена — высокая Цена высокая — низкаяA — ZZ — A

Гибкий переходник 15 x 1/2 »

1-3 рабочих дня

2″ data-quantity=»1″ data-name=»15 x 1/2» flexible tap connector»> В КОРЗИНУ

Гибкий переходник 15 x 1/2 » с изолирующим клапаном ballafix

1-3 рабочих дня

В КОРЗИНУ

Гибкий переходник pushfit 15 x 1/2 »

1-3 рабочих дня

54″ data-quantity=»1″ data-name=»15 x 1/2» speedfit flexible pushfit tap connector»> В КОРЗИНУ

Гибкий переходник 1/2 x 1/2 »

1-3 рабочих дня

5″ data-quantity=»1″ data-name=»1/2 x 1/2» flexible tap connector»> В КОРЗИНУ

Гибкий переходник 15 x 10 мм (пара)

1-3 рабочих дня

5″ data-quantity=»1″ data-name=»15 x 10mm flexible tap connector (pair)»> В КОРЗИНУ

Гибкий переходник 15 x 12 мм (пара)

1-3 рабочих дня

95″ data-quantity=»1″ data-name=»15 x 12mm flexible tap connector (pair)»> В КОРЗИНУ

Гибкий переходник 15 x 1/2 » (500 мм)

1-3 рабочих дня

3″ data-quantity=»1″ data-name=»15 x 1/2» long flexible tap connector (500mm)»> В КОРЗИНУ

Гибкий смеситель для ванны, 15 x 3/4 », переходник pushfit

1-3 рабочих дня

6″ data-quantity=»1″ data-name=»15 x 3/4» speedfit flexible bath tap pushfit tap connector»> В КОРЗИНУ

Гибкий соединитель для ванны 22 x 3/4 » (500 мм)

1-3 рабочих дня

22″ data-quantity=»1″ data-name=»22 x 3/4» long flexible bath tap connector (500mm)»> В КОРЗИНУ

Подключение к крану с помощью гибких хвостовиков

Большинство наших метчиков поставляются с гибкими хвостовиками, также известными как «гибкие хвосты».Пример можно увидеть ниже:

Какие они?

Это метод соединения водопроводных труб с фитингом. Для смесителей имеется два хвостовика, один подает горячий к крану, а другой — холодный. По сути, они состоят из резинового материала (шланга), обернутого металлической плетенкой, например из нержавеющей стали. Они бывают разных размеров и длины и представляют собой очень удобный метод установки смесителей.

Эти соединения обладают рядом преимуществ:

1. Они очень удобны в установке.
2. Они очень прочные и могут справляться с высокими расходами.
3. Нержавеющая сталь не подвержена коррозии.
4. Они лучше для окружающей среды, так как содержание сплава безопасно соответствует требованиям для питьевой воды.
5. Они пригодны для вторичной переработки.
6. Они хорошо выглядят, и их можно перемещать вручную, чтобы убрать из поля зрения.
7. Они более экономичны, чем медные хвостовики.

Типовой фитинг гибкого хвостовика с внутренней резьбой BSP 1/2 ″

Всегда лучше найти квалифицированного специалиста, который установит ваш смеситель и обеспечит соблюдение местных правил и законов в отношении сантехники.

Конец метчика подсоединяется к метчику путем нарезания резьбы вручную и затем легкого защемления. Важно затягивать правильно, но не слишком сильно, так как это может привести к утечкам.

Конец трубопровода гибкого хвостовика, показанный выше (внутреннее соединение), обычно навинчивается на изолирующий клапан с наружной резьбой 1/2 дюйма BSP или компрессионным фитингом с наружной резьбой 1/2 дюйма BSP. Всегда рекомендуется устанавливать запорные клапаны, чтобы можно было легко остановить поток в кран для технического обслуживания.Перед подключением крана к водопроводу обязательно убедитесь, что трубопровод промыт. Это предотвратит попадание мусора в краны.

Важно убедиться, что гибкий хвост не перекручен и не трется о какие-либо предметы. Если не устранить проблему, это может вызвать износ и поломку. Также важно, чтобы трубопровод был обрезан до нужной длины, чтобы на гибком конце не было ненужных перегибов или растяжений, которые могут помешать правильной нарезке резьбы. Если вам нужно полное руководство по установке смесителя для раковины , пожалуйста, посмотрите здесь.

Пример соединенных хвостов

Примеры наших гибких хвостов

Ниже приведен пример наших гибких хвостовиков с смесителем для раковины из никеля Dromore :

Если вам нужна замена гибких хвостовиков, нажмите здесь.
Для получения полной инструкции по установке смесителя щелкните здесь.

Спасибо за посещение.

Pegler Yorkshire —

Гарантия Pegler Kuterlite — Положения и условия

На продукцию распространяется гарантия, заключенная между Pegler и конечным покупателем продукта.При правильной сборке с указанными трубами и трубами срок гарантии составляет:

Фитинги и клапаны Kuterlite, установленные с указанными трубами и трубами, за исключением перечисленных ниже, — 25 лет.

Гибкие соединители Kuterlite Flexifit — 10 лет

Фитинги и клапаны Kuterlite 600/900, установленные с трубкой XPress из углеродистой стали размером до 28 мм — 10 лет

Фитинги и клапаны Kuterlite 600/900, установленные с Труба из углеродистой стали других производителей в соответствии с DIN 2394 / NEN 1982 размером до 28 мм — 5 лет

Гарантия предоставляется при условии наличия документа, подтверждающего покупку.

Эта гарантия не влияет на какие-либо законные права потребителя.

Гарантия распространяется на производственные дефекты или дефекты материала при установке в соответствии с нашими инструкциями по указанным материалам труб и применению, и не распространяется на детали, подверженные нормальному износу.

Этот ассортимент продукции был разработан для использования домовладельцами, в быту и в коммерческих целях, поэтому Гарантия зависит от того, правильно ли выбран продукт для предполагаемых условий эксплуатации.

Гарантия не распространяется, если изделие установлено не в соответствии с условиями, указанными в инструкции по монтажу.

Это усилено там, где клапаны подпадают под действие Европейской директивы по оборудованию, работающему под давлением (PED97 / 23 / EC), где инструкции по установке, эксплуатации и техническому обслуживанию поставляются с каждым продуктом и / или коробкой.

При правильной установке и соответствующем профилактическом обслуживании он должен прослужить годы безотказной работы.

Оскорбительное поведение и случайное повреждение продукта не покрываются настоящей гарантией.

Объем этой ответственности ограничивается стоимостью замены дефектного элемента, а не установкой или косвенными убытками.

Плетеные водные шнуры из нержавеющей стали

Часто задаваемые вопросы

Q. «Что означает S.J.?»

A. S.J. известен как «скользящий шарнир» некоторым. Это такой же размер, как внутренняя резьба 1/2 «, которая поставляется со многими смесителями, и стандартная трубная резьба 1/2», но это неконическая .(Однако имейте в виду, что изгибы SJ могут плохо работать с резьбовыми фитингами из ПВХ, так как стенка фитингов из ПВХ может быть слишком толстой.)

Q. «Я бы хотел более длинные гибкие трубы из нержавеющей стали, чем вы показываете. Они доступны?»

A. Эти гибкие элементы из нержавеющей стали можно легко соединить с помощью муфт. С o.d. в моделях необходимо использовать компрессионную муфту. У него есть компрессионные соединительные элементы с обеих сторон, и вы просто надеваете сгиб с обеих сторон. Эти муфты также хорошо подходят для адаптации размеров, таких как переход от 1/4 дюйма до 3/8 дюйма и 3/8 дюйма до 1/2 дюйма.Для s.j. Вы можете использовать обычные «закрытые» ниппели из латуни или нержавеющей стали, все из которых можно приобрести здесь. Убедитесь, что , а не , используете какую-либо уплотнительную ленту из PTFE или Teflon ™ или трубную смазку при соединении двух гибких труб с помощью этих фитингов.

Q. «А как насчет электролиза и нержавеющей стали?»

A. Использование соединителей из нержавеющей стали может быть несколько полезным. Нержавеющая сталь (как и латунь) — это легированный металл. Электрические характеристики сплавов, кажется, делают их немного менее склонными к диэлектрическому воздействию, чем чистые металлы, такие как медь или железо.Чем более некоррозийные компоненты сплава (например, нержавеющая сталь содержит никель — очень некоррозионный металл) и чем шире электрические потенциалы компонентов сплава, тем меньше проблем с диэлектрической проницаемостью. Материалы сплава не препятствуют возникновению диэлектрического воздействия, а лишь распространяют его на большую площадь. В месте соединения с нержавеющей сталью образуется меньше коррозии, чем при присоединении медного переходного фитинга к оцинкованному ниппелю или фитингу.

Q. «Я не понимаю, в чем разница между стандартными соединителями шлангов стиральной машины и S.J.?»

A. Стандартные соединители шлангов для стиральных машин имеют внутреннюю резьбу 3/4 дюйма, точно такую ​​же, как та, что используется снаружи для резьбы садовых шлангов. SJ — это просто стандартная трубная резьба 1/2 дюйма — внутренняя резьба, которая подходит к большинству стандартных 1 / Наружная трубная резьба 2 дюйма (соединители SJ могут не работать с резьбовыми фитингами из ПВХ, которые иногда могут быть слишком толстыми). Единственное отличие состоит в том, что, в отличие от стандартных фитингов, которые навинчиваются на наружную резьбу 1/2 дюйма, s.j. не сужается. Нет необходимости использовать трубный компаунд или ленту Teflon ™ (PTFE) для уплотнения резьбы, потому что резиновый / неопреновый конус будет уплотнять вместо внутреннего обода резьбы, на которую вы прикрепляете соединитель.

Q. «В наши дни я много слышу о бессвинцовых продуктах. Какое отношение это имеет к сантехнике и как на меня влияет новое законодательство о бессвинцовых отходах?»

A. В основном, законы, введенные 1 января 2014 г., требуют, чтобы сантехнические изделия, контактирующие с питьевой водой, были «практически не содержат свинца» (менее 0.25% средневзвешенная). Для получения дополнительной информации о том, как закон определяет, что является «бессвинцовым», правилах относительно того, какие сантехнические изделия должны быть «бессвинцовыми» и кого эти законы затронут, нажмите здесь.

Гибкие переходники

— можно ли их использовать?

Гибкие переходники

— можно ли их использовать?

Недавно школа обратилась к нам с просьбой указать цену на замену всех существующих гибких кранов, установленных на школьных раковинах и умывальниках.Они попросили установить медное соединение с жестким водопроводом из-за возможного роста бактерий внутри соединителя шланга. Этот запрос был вызван информацией, полученной школой от местных властей, контролирующих здания в этом районе.

Это заставило меня задуматься. Почему необходимо заменить часто используемые предметы и есть ли альтернатива?

Серая зона

После более тщательного исследования кажется, что эта область временами немного серая.На сайте HSE говорится: «По возможности следует избегать материалов , которые способствуют росту легионелл (например, гибкие шланги). », но не говорит о том, что их нельзя использовать. Консультативная система по регулированию водных ресурсов (WRAS) опубликовала в 2011 году документ по этому вопросу. Они подтвердили, что некоторые резиновые шланги вместе с определенными уплотнительными кольцами действительно имеют риск роста бактерий. Это связано с используемым каучуком и производственным процессом, в котором они производятся. Однако при соблюдении правильной гигиены риски снижаются.WRAS также заявляет, что они тестируют и проверяют продукты некоторых производителей и выдают им номера разрешений, если они соответствуют действующим нормам. Таким образом, одобренный WRAS гибкий водопроводный соединитель можно безопасно использовать, если установка жесткого водопровода затруднена или недоступна.

Есть ли альтернатива резине?

Есть ли альтернатива гибкому резиновому переходнику, который по-прежнему обеспечивает подвижность, которую дает гибкий вариант? Простой ответ — да.Доступна медная версия, но с некоторыми ограничениями. Их подключение занимает больше времени из-за требуемых дополнительных разъемов, а гибкость более ограничена по сравнению с резиновым вариантом.

Заключение

Суть в том, что все сводится к мнению конечного пользователя и инструкциям местных властей по стандарту, которому они хотят, чтобы все их здания следовали. Лично, если гибкий соединитель имеет одобрение WRAS, замена кажется ложной экономией, если только шланг не неисправен.Двигаясь вперед, и если потребуется, то в ближайшие годы можно будет постепенно отказаться от гибкого шланга в коммерческом секторе. Тем не менее, я вижу, что они намного дольше присутствуют на внутреннем рынке из-за простоты использования и скорости установки.

Энди

Для получения информации о проектах строительства и остекления, выполняемых Waller Associates, щелкните следующую ссылку на нашем веб-сайте https://www.wallerservices.com/

Коммерческое здание

Коммерческое здание — это область роста для Waller Building.Мы работаем в сфере образования и здравоохранения. Сектор розничной торговли также является областью роста. Это связано со многими складскими комплексами на юго-востоке. Устанавливаем туалеты и кухню.

Коммерческое остекление

Мы также устанавливаем коммерческие окна и двери. Примеры наших услуг можно найти в наших тематических исследованиях коммерческого остекления.

Уоллер-билдинг

За последние 25 лет Waller Building работала над множеством коммерческих проектов. Наша репутация быстро растет.Предоставляемые услуги варьируются от ремонта до расширения и завершения новых построек. Дополнительно наш отдел остекления ремонтирует окна и стекла. Мы также устанавливаем окна и двери из ПВХ и алюминия. Одно из основных направлений нашего развития — замена окон в школах. Компания Waller Associates одобрена Fensa, Chas, Constructionline и безопасным подрядчиком. Мы также являемся подрядчиком, утвержденным Советом графства Кент. Мы также будем рады сообщить вам стоимость любых ремонтных работ.

Связаться с Waller Building

Базируясь в Ситтингборне, Кент, мы выполняем работы по всему юго-востоку Англии. Если вы хотите получить расценки на проекты остекления любого размера, пожалуйста, свяжитесь с нами. Позвоните по телефону 01795 424435 или по электронной почте [email protected]

Твиттер

Чтобы узнать, чем мы занимаемся сейчас, почему бы не заглянуть на нашу страницу в Twitter https://twitter.com/i/notifications

Разрыв пузыря гибкого шланга — подключение к водопроводу

Согласно исследованию, проведенному генеральной страховой компанией IAG, гибкие плетеные шланги составили 22% исков о повреждениях, связанных с водой, в австралийских домохозяйствах в 2016 году, причем претензии, скорее всего, касались повреждений кухни и ванной комнаты.Компания IAG даже назвала гибкие соединители «бомбой замедленного действия» и разместила на своем веб-сайте уведомления, информирующие владельцев домов о том, что гибкие шланги имеют срок службы от пяти до десяти лет и должны проверяться лицензированным сантехником каждые два года.

Однако маловероятно, что потребители прислушаются к этому предупреждению, и похоже, что ответственность за совместную работу над решением этой проблемы лежит на сантехнической отрасли.

В конце июля компания Plumbing Connection организовала семинар по гибким разъемам в Мельбурне с участием ряда заинтересованных сторон отрасли, чтобы обсудить, какие типы продуктов не работают и в каких приложениях, а также факторы, которые приводят к сбоям продукта и как в конечном итоге снизить вероятность сбоев .

Целью этого семинара было начать процесс обсуждения того, как сантехническая отрасль может решить эту проблему.

В июле компания Plumbing Connection провела семинар с представителями отрасли, на котором обсуждалась проблема разрыва гибких плетеных шлангов.

Присутствовали следующие люди:

• Abey Australia Генеральный директор Джефф Андерсон
• PROVE, консультант по испытаниям сантехники Терри Нгуен
• Metropolis Solutions оценщик убытков Дэвид Покет
• Судебный сантехник Metropolis Solutions Рассел Кирквуд
• Технический менеджер IAPMO Oceania Гленн Тейт
• Владелец сантехнического оборудования Shinners и вице-президент ассоциации мастеров-сантехников (MPA) Виктория Кевин Шиннерс.
• Генеральный директор Aquaknect Flexibles Том Дэвис
• Мы благодарим участников за уделенное время.

Появление гибких разъемов

Первые гибкие шланги из нержавеющей стали с оплеткой появились на австралийском рынке еще 25 лет назад и быстро стали популярными в сантехнической промышленности. Эти шланги, изготовленные из этилен-пропилен-диенового мономера (EPDM) или PEX и армированные слоями плетеной нержавеющей стали, заменили стандартные медные трубы от настенных розеток до кранов на кухнях, ванных комнатах, системах горячего водоснабжения и прачечных.В этой статье основное внимание уделяется характеристикам версии с трубкой из EPDM.

Гибкие шланги очень универсальны и значительно сокращают время, необходимое для подключения трубопровода горячей и холодной воды, такого как краны, посудомоечные машины и водонагреватели. Они также решают проблемы соосности и значительно снижают затраты на рабочую силу и шум при работе с трубами, а также исключают пайку, сварку, резку, изменение формы и отходы.

Со временем популярность этих соединителей привела к тому, что они стали включаться в комплект поставки многих смесителей, будь то смеситель или плита, а также другие приспособления.В настоящее время в Австралии ежегодно продается около семи миллионов гибких разъемов, и некоторые из них являются недорогими продуктами всего по цене от 3 до 5 долларов в хозяйственных магазинах.

Недавние данные, опубликованные страховыми компаниями, включая NRMA Home Insurance и IAG, QBE и Budget Direct, показывают, что гибкие плетеные шланги, протекшие или раскололись, являются основной причиной внутренних наводнений в австралийских домах.

NRMA Home Insurance сообщает, что средняя сумма претензии по утечке воды в 2016/2017 году составляла 4818 долларов (без учета франшизы и НДС), но были сообщения о некоторых претензиях на сумму в десятки или сотни тысяч долларов.

Исполнительный менеджер IAG по претензиям с коротким хвостом Шерил Чантри говорит, что дома возрастом от 11 до 30 лет, скорее всего, пострадают от утечки воды, поскольку гибкие шланги обычно служат только 10 лет. Тем не менее, по опыту участников семинара можно предположить, что некоторые гибкие шланги лопаются в течение пары месяцев после установки.

Разобраться, почему это происходит и как это предотвратить, не так просто, как определить одну причину и одно решение.

Для сантехнической отрасли важно начать обсуждение и начать информировать сантехников, производителей, TAFE, страховщиков, регулирующие органы, правительство и потребителей о риске разрыва гибких шлангов.

Трещины по швам

На основании анализа гибких соединителей на разрыв, похоже, что компонент изделия из нержавеющей стали с оплеткой выходит из строя.

Резиновая футеровка трубки в гибких соединителях расширяется под давлением, а слои оплетки из нержавеющей стали предназначены для предотвращения дальнейшего расширения этой трубки. Если нержавеющая сталь выйдет из строя, внутренний резиновый сердечник расширится до точки, где он лопнет.

«Это в первую очередь вызвано медленной утечкой в ​​точке соединения, которая стекает по шлангу в плетеную нержавеющую сталь и оставляет отложения хлоридов.Со временем эти уровни хлоридов в отложениях увеличиваются, вызывая точечную коррозию. Точечная коррозия локально уменьшает поперечное сечение проводов до точки, где происходит отказ от перегрузки (в основном из-за гидростатического давления воды) », — говорит судебный сантехник Metropolis Solutions Рассел Кирквуд.

Хлорид присутствует в природных водах в результате растворения солевых отложений, и в результате австралийская питьевая вода имеет низкий уровень хлоридов — до 350 мг / л.

Генеральный директор Abey Australia Джефф Андерсон говорит, что правило 60/60/60 допускает коррозионное растрескивание под напряжением.Здесь температура воды составляет 60 °, содержание хлорида 60 ppm и предел текучести 60%.

«Когда температура воды достигает 60 °, в процессе испарения остается отложение хлорида. Со временем процесс продолжается, и уровень хлоридов в отложениях увеличивается до тех пор, пока не достигнет уровня, при котором возможна локальная коррозия нержавеющей стали. Поскольку трещины, вызванные коррозионным растрескиванием под напряжением, очень мелкие, их трудно обнаружить », — говорит Джефф.

Эта коррозия разъедает отдельные металлические жилы стальной втулки, которые в конечном итоге выходят из строя и ломаются.Когда достаточное количество этих прядей выходит из строя, стальная втулка больше не может поддерживать внутреннюю облицовку, и давление воды заставляет облицовку выпирать из втулки. Это приводит к разрыву футеровки и утечке воды.

Присутствие воды снаружи шланга необходимо для коррозии, поэтому большинство отказов наблюдается под раковинами на кухне, в прачечной и ванных комнатах, в туалетах и ​​посудомоечных машинах, а не на соединениях с варочными панелями газовых плит.

Технический директор

Materials Solutions Australia (MSA) Тревор Роулендс говорит, что при разрыве разрывных гибких соединителей отчетливо виден путь влаги и признаки коррозии.

«Нержавеющая сталь не устойчива к коррозии и может стать уязвимой в определенных условиях. Однако оплетка из нержавеющей стали соответствует своему назначению, и проблема заключается в утечке в месте соединения. Вы всегда можете отследить путь утечки в этих шлангах, и все те, которые я видел, имели путь утечки в соединителе «.

Почему это происходит?

Существуют различные причины, по которым эта утечка происходит, но четыре основных проблемы возникают, исходя из опыта в этой области.Это установка, воздействие гидроудара, качество материалов в производственном процессе и бытовые чистящие средства, хранящиеся вблизи гибких плетеных шлангов в домах.

Помимо низкого качества, большинство этих причин связано не с самим соединителем, что позволяет предположить, что проблему разрыва гибких шлангов в значительной степени можно предотвратить.

Плетеная втулка из нержавеющей стали подвергается коррозии, в результате чего внутренняя резиновая трубка расширяется и лопается. Изображение предоставлено Neil & Craig Baker Plumbing — Новый Южный Уэльс.

Установка

Рассел и Тревор предположили, что проблемы с установкой играют большую роль в разрыве гибких шлангов с оплеткой, особенно в том, что касается затяжки гаек на обоих концах соединителей.

«Если гайка подсоединена одним концом под раковиной или к водопроводной воде, это прекрасно, но когда дело доходит до затяжки второй гайки, которая соединяется с узлом смесителя, конструкция такова, что первая гайка может ослабнуть, — говорит Тревор.

«Когда вы затягиваете первую гайку, вторая гайка может частично ослабить снова, если манжета не зажата или не удерживается на первом конце».

Это небольшое ослабление приводит к медленной утечке, которая позволяет воде перемещаться через резиновое уплотнение лицевой стороной вниз к задней поверхности гайки и, в конечном итоге, на оплетку.

Затягивание гаек также является проблемой, если монтажник недостаточно затянул одну или обе гайки. Если он слишком ослаблен, образуется путь утечки, а если он слишком плотный, уплотнение разорвется.

«Они заканчиваются тем же результатом: коррозия оплетки из нержавеющей стали, приводящая к обрыву проволоки, а затем к расширению и разрыву резиновой трубки», — говорит Тревор.

Рост культуры «сделай сам» в Австралии и низкая стоимость этих соединителей также увеличивают вероятность выхода из строя гибких шлангов, поскольку они побуждают мастеров выполнять установку самостоятельно.

Генеральная страховая компания Budget Direct сообщает на своем веб-сайте, что это ставит под угрозу целостность гибких шлангов в домах, поскольку самодельные работы с большей вероятностью приведут к повреждению гибких шлангов во время установки, что затем увеличивает вероятность разрыва.

Есть опасения, что в конечном итоге страховые компании начнут отказываться от претензий, если клиенты не смогут доказать, что установка лицензированным сантехником, а также регулярное техническое обслуживание.

«Здесь существует значительный риск для владельца дома, и он, вероятно, станет намного хуже, учитывая высокий уровень убытков, о которых в настоящее время сообщают страховщики из-за этих гибких соединителей», — говорит Дэвид Покет, директор по урегулированию убытков Metropolis.

Воздействие гидроудара

Хотя гидравлический удар сам по себе не вызывает разрушения, он является фактором, способствующим окончательному разрушению гибкого плетеного шланга после того, как он окажется в уязвимом месте.

Филип Вулхаус имеет более чем 30-летний опыт работы в сантехническом секторе и является главным консультантом Phil Woolhouse Hydraulics в Перте. Он говорит, что скорость, с которой можно изолировать современное водопроводное оборудование, подвергает резиновое уплотнение постоянной нагрузке.

«Краны смесителя можно закрыть за доли секунды, и чем быстрее отключается кран, тем выше ударное давление. Современное быстрозакрывающееся водопроводное оборудование может испытывать давление значительно выше 500 кПа, что создает огромные ударные давления в системе трубопроводов.”

По словам Тревора, это может вызвать реакцию резинового уплотнения, со временем сжимаясь и создавая постоянное напряжение.

«Некоторые каучуки обладают эффектом памяти и дают усадку. Со временем это ослабляет гайку, и контактное давление на поверхность уплотнения уменьшается, что приводит к утечке воды ».

Обычные бытовые чистящие средства, хранящиеся под раковинами на кухне или в ванной, где установлены гибкие плетеные шланги, могут создавать условия в вытяжном шкафу, которые разъедают плетеный рукав из нержавеющей стали, что приводит к разрыву шлангов.

Качество материалов

В связи с продолжающимся падением цен на гибкие плетеные шланги и выходом на рынок ряда новых продуктов, есть опасения, что качество стальных и латунных компонентов, используемых в некоторых шлангах, способствует ранним отказам, наблюдаемым на местах.

Тревор говорит, что он встречал гибкие плетеные шланги, в которых латунные зазубрины не были должным образом изготовлены или подвергнуты термообработке.

«Использовалась альфа-бета латунь, которая дешевле, но более подвержена коррозии децинкования, и не подвергалась тщательному контролю в процессе производства и термоциклирования.Цель состоит в том, чтобы создать микроструктуру с «островками» бета-фазы, но когда они соединяются между собой, образуя непрерывную сеть, при возникновении коррозии образуется непрерывный путь, позволяющий воде проходить через поперечное сечение зазубренного фитинга изнутри в внутреннюю часть. внешняя поверхность. В этом случае вода находится в прямом контакте с областью обжатия резиновой трубки шланга и оплетки из нержавеющей стали ».

Генеральный менеджер Aquaknect Flexibles Том Дэвис говорит, что он также обеспокоен размером проволоки, используемой для оплетки, поскольку более слабая оплетка с большей вероятностью выйдет из строя.Компания, являющаяся австралийским производителем гибких соединителей с оплеткой, использует минимальный размер провода для оплетки 0,23 мм.

«Это минимум для нас, но есть некоторые производители, у которых самый большой провод составляет 0,15 мм, что на 33% тоньше, и сквозь зазоры можно видеть резину внизу. При открытии крана несколько тысяч раз шланг изгибается вперед и назад, в результате чего более слабая оплетка выходит из строя независимо от того, порвалась ли оплетка », — говорит Том.

«Кроме того, меньшая масса означает более быструю коррозию.”

Есть предположения, что эти некачественные продукты могут попасть на рынок недобросовестными поставщиками, которые обманывают систему сертификации продуктов WaterMark, используя так называемый «золотой образец».

«Золотой образец» — это когда продукт, поставляемый для тестирования третьей стороной, имеет достаточно высокое качество, чтобы соответствовать требованиям, но продукт, поставляемый при размещении крупных заказов, заменяется недорогой альтернативой.

Вытяжные шкафы

Обычные бытовые чистящие средства, хранящиеся под раковинами и шкафами, создают атмосферу «вытяжного шкафа» в местах, где установлены гибкие плетеные шланги, и являются потенциальным вторым источником коррозии, вызывающей разрыв гибких соединителей.

Присутствие хранимых бытовых чистящих средств в закрытых помещениях приводит к повышению уровня хлора в воздухе до измеримого уровня, поскольку многие обычные чистящие средства содержат хлорированные химические растворители, жидкий хлор или кристаллизованный хлор. Они остаются в воздухе еще долго после того, как продукт перестанет использоваться.

«В большинстве случаев чистящие средства хранятся в шкафах для ванной комнаты, кухни или прачечной, где имеется высокая влажность, вызванная конденсацией от горячей воды, проходящей через краны и чаши над шкафом», — говорит Том.

«Хлор растворяется во влажной среде и образует соляную кислоту, которая имеет сильные коррозионные свойства. Поэтому количество отказов в этой среде, вызванных коррозией, велико ».

Шерил из IAG говорит, что исследования компании подтверждают это утверждение: данные IAG показывают, что гибкие плетеные шланги разрушаются быстрее, если бытовые чистящие средства хранятся под раковиной.

Ответ водопроводной отрасли

Начало обсуждения проблемы разрыва гибких плетеных шлангов — важный первый шаг, но необходимо предпринять действия, чтобы привлечь внимание регулирующих органов, правительства, TAFE, производителей и потребителей к этой проблеме.

«Лишь небольшой процент отрасли осознает, что эта проблема имеет место», — говорит Тревор.

На семинаре, организованном Plumbing Connection, был достигнут консенсус о том, что текущий AS / NZS3499: 2006 Водоснабжение — гибкие шланги в сборе необходимо обновить.

«Изменения в Стандарте должны отражать технологию и практичность. Текущая версия последний раз пересматривалась в 2006 году с небольшими поправками в 2009 году, и с тех пор произошло множество нормативных и технологических изменений », — говорит Том.

Также есть опасения, что производители на самом деле пишут свою собственную интерпретацию Стандарта, когда один поставщик на полках известной австралийской торговой точки предоставляет выборочную гарантию на продукцию, которая «распространяется только на бытовое использование, а не на коммерческое применение».

Представители на семинаре обсудили возможность предлагаемых изменений в Стандарте, включая введение минимального диаметра проволоки для оплетки из нержавеющей стали, будущие испытания на такие вещи, как коррозия, маркировку на внутренней оболочке шлангов для идентификации производителя и изменения классификации шланги.

Тревор согласен с тем, что в текущем Стандарте есть вещи, которые не идеальны, но говорит, что, поскольку многие проблемы, вызывающие разрыв гибких соединителей, могут быть результатом неправильной установки, изменение Стандарта не окажет большого влияния.

«Производители и поставщики этих шлангов должны соблюдать особые требования относительно того, как гибкие шланги устанавливаются и обслуживаются. Я думаю, что это, вероятно, решит намного больше проблем по сравнению со стандартом.”

Независимо от того, как отрасль решит решать эту проблему, важно, чтобы меры были приняты как можно скорее.

«Если вся отрасль не соберется и не сделает что-нибудь, мы все равно будем говорить об этом через несколько лет», — говорит владелец Shinners Plumbing Кевин Шиннерс.
