Направляющие для выдвижных ящиков шариковые или роликовые какие лучше: Какие направляющие для ящиков лучше?

Содержание

Направляющие шариковые или роликовые ?

          Удобство доступа —  выдвижные сетчатые корзины и ящики позволяют с легкостью доставать вещи находящиеся в глубине. Например на кухне, что бы достать сковородку находящуюся глубоко в гарнитуре Вам достаточно выдвинуть ящик и достать ее. В случае с обычными полками Вам бы пришлось сначала достать всю посуду находящуюся на полке, чтобы освободить доступ к необходимой сковородке, а затем поставить все вынутые в начале предметы обратно. Выдвижные сетчатые корзины и ящики предоставляют прямой доступ к Вашим вещам.

         Использование всего полезного пространства шкафа — обеспечивая удобный и легкий доступ к содержимому, выдвижные корзины позволяют рационально использовать всё внутреннее пространство корзин и ящиков, что особенно актуально для небольших шкафов купе. Выдвижные сетчатые корзины и ящики позволяют обеспечить порядок в Вашем доме.

      Однако не возможно собрать выдвижной сетчатой корзины или ящика без выдвижной направляющей. Существует огромное количество разновидностей и модификации выдвижных направляющих отличающихся по конструкции, размерам, величине выдвижения, способу крепления к выдвигаемому элементу мебели, по своей несущей способности и так далее… В настоящее время наиболее распространены два типа: роликовая направляющая  и шариковая направляющая.

         Роликовые направляющие.
Простой монтаж, легкое выдвижение и низкая цена – вот три основных составляющих популярности роликовых направляющих. Однако у данного типа направляющих существует и ряд недостатков: выдвижной ящик выдвигается не до конца, при открытии направляющие сильно шумят, выдерживают лишь небольшую нагрузку.

         Роликовые направляющие состоят из двух частей одна из которых жестко крепиться на выдвижном элементе, а другая на каркасе шкафа. Выдвижение происходит за счет пластиковых роликов перемежающихся в специальных пазах. Вы можете удалить ящик с роликовыми направляющими, выдвинув его, насколько это возможно, немного подняв, а затем, потянув его еще дальше. Здесь нет кнопок или скрытых механизмов, необходимых для удаления ящика. Установка ящика производиться в обратной последовательности.

        Шариковые направляющие.
Шариковые направляющие относятся к системе выдвижения более высокого класса чем роликовые. Среди неоспоримых достоинств шариковых направляющих – полное выдвижение сетчатых корзин и ящиков, возможность выдерживать значительную нагрузку, почти в два раза превышающую допустимую для роликовых систем, бесшумность и плавность выдвижения, высокая надежность и длительный срок службы. К минусам данного типа направляющих можно отнести лишь более высокую стоимость.

        Шариковые направляющие полного выдвижения более сложны в изготовлении и состоят из трех подвижных элементов. Поставляются они уже в собранном виде, для установки необходимо разобрать направляющую, отстегнув половину закрепляемую на выдвижном элементе (при помощи специальной защелки), после установки в изделии обе половинки направляющей необходимо совместить друг с другом и задвинуть ящик пока не раздастся щелчок. Выдвижение происходит за счет нескольких рядов шариков, удерживаемых клетках, перемежающихся в специальных пазах.

       Поверхностно взглянув на разницу между шариковыми и роликовыми направляющими можно сказать, что они по существу делают одно и то же; позволяют открыть и закрыть ящик. Однако разница между ними очевидна, роликовые направляющие обычно используются в «бюджетных» диапазонах мебели, в виду низкой их стоимости. Шариковые направляющие, в связи с более сложной конструкцией и технологией производства не могут соперничать с роликовыми по цене, но за счет более высоких потребительских качеств широко востребованы среди потребителей ценящих качество, комфорт и надежность.

Какие направляющие лучше: роликовые или шариковые


При выборе фурнитуры для мебели важно учитывать функциональные характеристики каждой детали. Несоответствие комплектующей части собственному назначению и местоположению влияет на дальнейшую эргономику и срок жизни мебели.

Как правило, ящики с выдвижными системами используются в кухнях, шкафах, комодах, офисных и компьютерных столах. В каждой ситуации будет приемлем либо тот, либо другой вариант, поскольку направляющие обладают характерными преимуществами и недостатками.

Сегодня распространены два типа механизмов: шариковые и роликовые. Названия сами говорят о принципе устройства каждого из них.

Роликовые состоят из алюминиевых или стальных реек, представляющих основу для ящика, и роликов, которые двигают весь элемент. С такой конструкцией ячейка легко устанавливается – достаточно ввести колесики в пазы каркасов. Немного усилий требует и демонтаж. Благодаря простоте устройства, у роликовых направляющих низкая стоимость и повсеместное применение.


При этом присутствуют недостатки. Механизм не обладает тормозными свойствами и не выдерживает сильных нагрузок. При применении больших усилий при закрывании и открывании модуль, как правило, издает удары и много шума. В итоге, детали повреждаются, это сказывается на сроках эксплуатации.

Конструкция шариковых направляющих сложнее и представляет другой принцип действия. За счет того, что для передвижения используются шарики, расположенные в несколько рядов, нагрузка на элемент распределена равномерно. Строение механизма обеспечивает плавный бесшумный ход и долговечность. Ящик выдерживает повышенную нагрузку. В зависимости от модели и производителя максимальный допустимый вес варьируется от 60 до 300 кг.


За счет сложности конструкции цена на комплектующие значительно выше. Недостатками выступают затруднительная установка, необходимость периодического ухода (регулировка элементов и смазывание шариков).

Трудно судить какой механизм лучше, а какой хуже. Каждый из них найдет применение согласно характеристикам. В итоге, если элемент не будет часто использоваться и не требует нагрузки, то достаточно применить роликовые направляющие. Если же ящик в будущем должен выдерживать большой вес при полном выдвижении, и важна устойчивость, то следует установить шариковые механизмы.

Современный мир фурнитуры насыщен различными вариантами. Технологии не стоят на месте. Конструкции, в которых используется похожие принципы, отличаются модернизацией и внешностью.

Метабокс представляет собой металлическую боковую планку в качестве одной из стенок коробки, со встроенной роликовой составляющей. Комплектующая деталь гораздо прочнее предыдущей версии.


Они оснащены гидравлическим доводчиком, представлены выбором цветовой гаммы и размеров. Однако максимальная нагрузка, которую выдерживает ящик в открытом состоянии не достигает высоких пределов – до 20 кг.

Тандембоксы базируются на использовании шариковой конструкции. Боковины изготавливаются из стали, покрытой эмалью, или стекла. Выдерживают вес 30, 50 и 60 кг (в зависимости от модели и марки), оснащены автоматическим доводчиком, приводят элемент в движение без усилий и шума.


Последние модели со встроенным электроприводом позволяют открыть ящик одним легким прикосновением. Соответственно цена на данную модель значительно превышает стоимость метабоксов. Но стоит согласиться, что комфорт и качество превосходят простые аналоги и с лихвой компенсируют затраты.





 Вид конструкции

      Преимущества

      Недостатки



     Роликовые

направляющие



 — низкая цена;

 — ящик легко устанавливается и снимается;

 — быстрое выдвижение.



 — выдерживают вес при открытом состоянии не более 20 кг;

 — при сильном воздействии следуют удары и шум;



     Шариковые

направляющие



 — бесшумная эксплуатация;

 — выдерживает повышенную нагрузку;

 — нет деления на правые и левые полозья;

 — возможны крепления на любой высоте.



 — маленькая компенсация погрешности при расчете для монтажа;

 — высокая цена.

В нашем каталоге вы также можете выбрать любую фурнитуру для мебели, посчитать стоимость и оформить заказ.

Направляющие для ящиков — какой выдвижной механизм выбрать?

Какие направляющие для ящиков выбрать?

Сейчас мы уже не представляем себе, какой была мебель без современных удобных выдвижных механизмов. Благодаря им ящики в комодах, шкафах и кухонных модулях открываются легко и быстро. Да, мы уже забыли, что может быть иначе и хотим еще более эстетичные и функциональные в использовании направляющие для ящиков, которые бы открывались от одного прикосновения и плавно бесшумно закрывались!

Поэтому производители мебельной фурнитуры не останавливаются и предлагают все более и более инновационные разработки, которые способны превратить вашу кухню или гардеробную в мир фантастичного комфорта. Какие же направляющие для ящиков существуют на сегодняшний день и в каких случаях стоит использовать тот или иной выдвижной механизм для ящика?

Посмотрите какую фурнитуру для ящиков мы устанавливаем в наших проектах:

Наверное, вы еще помните мебель 70-х годов (трюмо, серванты, стенки), где выдвижные ящики двигались на деревянных полозьях. Поэтому размер ящика не мог быть слишком большим (иначе бы рейки ломались). Таким образом делалась мебель испокон веков, пока сообразительные мебельщики не придумали металлические направляющие, которые изменили дизайн современной мебели. Благодаря им на наших кухнях появились многочисленные выдвижные ящики разных размеров, и распашные дверцы отошли на второй план, а точнее на верхний ярус. Несомненно, хозяйкам стало намного удобнее пользоваться содержимым ящиков, чем в шкафах с дверцами, где трудно было увидеть и достать, то что стоит сзади.

Стремительное развитие мебельной фурнитуры происходило в конце двадцатого века, когда сначала появились роликовые направляющие для ящиков, а потом – шариковые (телескопические). Подробнее рассмотрим особенности этих систем выдвижения, выделив их достоинства и недостатки.

Роликовые направляющие

Роликовые направляющие – самые простые по своему устройству выдвижные направляющие и, следовательно, являются наиболее бюджетным вариантом, что можно отнести к единственному преимуществу относительно других выдвижных механизмов. Скольжение стальных полозьев в них происходит посредством роликов, которые могут быть пластиковыми или покрытые резиной для снижения шума при выдвижении. Роликовые направляющие, как правило, неполного выдвижения, хотя есть и более дорогие варианты полного выдвижения (стоимость их будет в 4-5 раз больше)

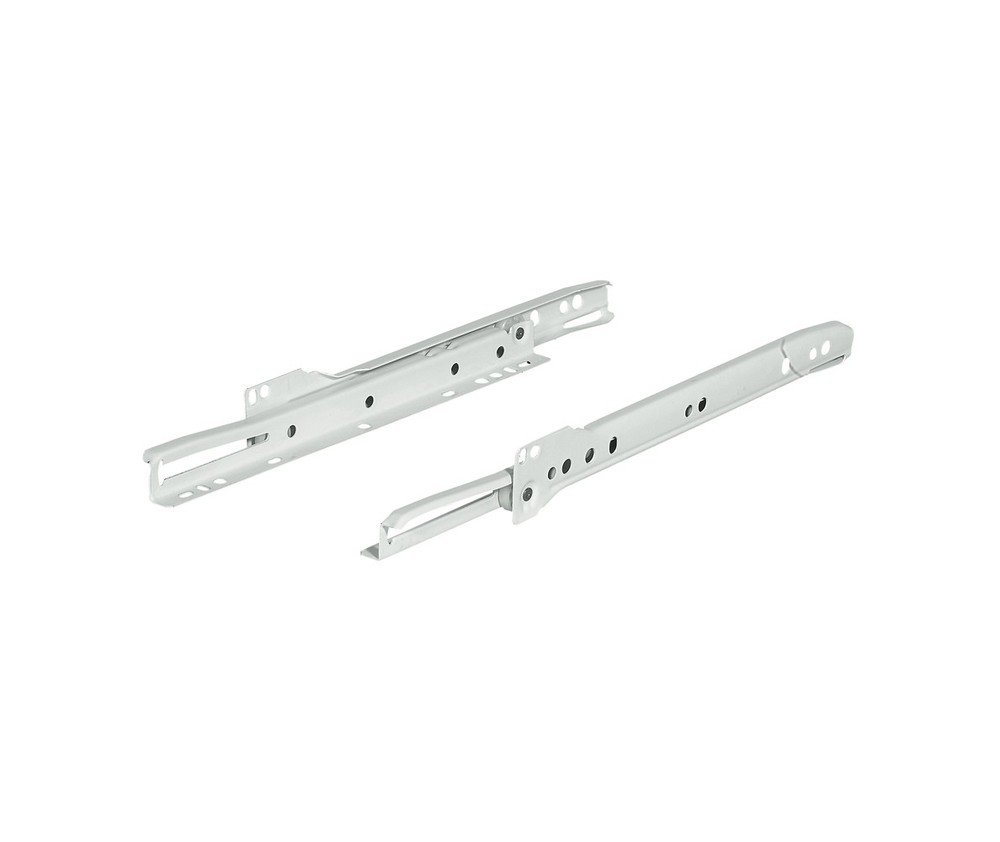

Роликовые направляющие для выдвижных ящиков

Схема установки роликовых направляющих на выдвижной ящик

Недостатков у роликовых направляющих намного больше. При выдвижении ящика стальные полозья катятся по ролику с характерным шумом, поэтому тихо открыть ящик не получится (и даже в спальне будет слышно, что кто-то хозяйничает на кухне). Максимальная нагрузка роликовых направляющих зависит от их длины (от 250 мм до 750 мм с шагом 50 мм) и не превышает 20 кг.

Поэтому с учетом веса самого ящика нагружать тяжелыми предметами его не стоит. Иначе при неправильной эксплуатации стальные полозья легко деформируются и выдвижной механизм становится непригодными к использованию, и вам придется заменить его на новый. В этом случае уместна поговорка: “Скупой платит дважды!”

Еще один недостаток роликовых направляющих – сложность регулировки фасада после установки, что требует от мебельщика точности разметки “до миллиметра”. А так как клиенты становятся все требовательней к качеству, то лучше выбрать более надежную систему выдвижения, удобную в монтаже и надежную в эксплуатации.

Cтатьи по современным кухням:

Метабоксы

Метабоксы (металобоксы) – это усовершенствованный вариант роликовой системы. Представляет собой две симметричные металлические боковины, которые двигаются на тех же роликовых направляющих. К ним легко присоединяется задняя стенка из ЛДСП и фасад на регулируемых креплениях. Таким образом сборка выдвижного ящика очень проста и точна, не вызывает проблем с установкой.

Металобокс также быстро снимается с направляющих роликов и ставится обратно. Они бывают частичного (3/4) или полного выдвижения, длиной от 270мм до 550мм, максимальная динамическая нагрузка до 25 кг (чем больше длина, тем меньше нагрузка). Высота металлических боковин 54 мм, 86 мм, 118 мм, 150 мм (metabox Blum), они бывают белого или серого цвета.

Метабоксы, как и роликовые направляющие, выдвигаются с небольшим шумом и громко захлопываются. Поэтому на более дорогих кухнях эконом класса к ним рекомендуется устанавливать газовые амортизаторы или доводчик BLUMOTION (Blumn), демпферы Silent System для MultiTech (Hettich), которые обеспечивают плавность хода и бесшумное закрытие выдвижного ящика с метабоксом.

Комплект метабокса для выдвижного ящика состоит из двух симметричных металлических боковин и роликовых направляющих.

Метабокс частичного выдвижения

Метабоксы используются для кухонных ящиков небольшого размера с нагрузкой не более 25 кг.

Метабокс полного выдвижения

Чтобы увеличить рабочую высоту метабокса используют ограничительные рейлинги или перфорированные боковины BOXSIDE (Blum). А удобные системы разделения позволяют функционально организовать внутреннее пространство метабокса.

Метабокс BLUM с боковиной BOXSIDE

Метабокс BLUM с одинарным рейлингом

Cтатьи по кухням в стиле современная классика:

Шариковые направляющие

Шариковые (телескопические) направляющие для ящиков – являются выдвижным механизмом второго поколения, более совершенным по эксплуатационным характеристикам и оптимальным вариантом соотношения цены и качества. Благодаря своим техническим показателям они пользуются наибольшей популярностью у профессиональных мебельщиков, которые стремятся к повышению качества своих изделий. Так как значительная разница в стоимости относительно дешевых роликовых направляющих, дает огромные преимущества в эксплуатации.

Во-первых, телескопическая система полного выдвижения позволяет полностью открыть ящик. Следовательно добиться большей вместительности и максимального комфорта, когда вы можете легко достать или положить необходимые вещи, не рыская на ощупь.

Во-вторых, надежный механизм шариков подшипников обеспечивает износостойкость и плавность хода, не производит излишнего шума при движении, поэтому считается бесшумным.

В-третьих, максимальная нагрузка ящиков с шариковыми направляющими достигает 60 кг при сечении 17-25 мм, и до 200 кг при сечении 27-71 мм, что обеспечивает продолжительный срок службы мебели даже при повышенных нагрузках.

В-четвертых, установка шариковых (телескопических) направляющих достаточно проста даже для начинающих мебельщиков. кроме того небольшие погрешности разметки и установки можно легко исправить с помощью регулировочного винта.

В-пятых, существуют разные виды телескопических выдвижных систем, которые крепятся на боковинах ящика или скрыты под его днищем. Например, скрытые направляющие для деревянных ящиков TANDEM фирмы Blum или направляющие Quadro (Hettich), которые значительно улучшают эстетический вид мебели даже внутри, особенно идеальны для традиционной мебели из дерева.

Какой выдвижной механизм выбрать для ящика? Виды направляющих

Мебельная фурнитура сегодня представлена в большом ассортименте, что дает возможность выбора. Еще не столь давно фасад мебели был одинаков, а сама она имела вид распашного ящика. Сейчас же процесс выдвижения стал упрощенным с помощью направляющих.

Одним из элементов удобства в современной мебели является выдвижная фурнитура.

Роль выдвижных систем достаточно важна, поскольку они дают возможность максимального выдвижения ящика. Таким образом вытащить его содержимое не составляет труда.

Они используются в любом типе мебели, где присутствуют выдвижные конструкции и модули.

Основные виды направляющих для ящиков

Действие направляющих для ящиков обусловлено перемещением произведенных специальным образом направляющих из металла с помощью шариков или роликов.

Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

В зависимости от типа передвижения их разделяют на два вида: роликовые направляющие и шариковые направляющие.

Роликовые направляющие.

Шариковые направляющие.

Шариковые направляющие

Шариковые системы позволяют полностью выдвигать ящик и могут выдержать большой вес. Некоторые конструкции выдерживают около 60 килограммов. Установить шариковые направляющие можно в любой плоскости.

Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

В сравнении с роликовыми, шариковые направляющие имеют свои преимущества:

  • Возможность регулирования системы в 2 направлениях;
  • Бесшумный ход ящика;
  • Длительность эксплуатации;
  • Осуществление работы с сильной нагрузкой;
  • Возможность полного выдвижения.

Сегодня мебель чаще комплектуется роликовыми и шариковыми направляющими.

Несмотря на все положительные стороны, подобные направляющие стоят дороже, чем роликовые. Но если возникает необходимость монтажа направляющих в конструкциях, где будут храниться тяжелые предметы, то стоит отдать предпочтение шариковым системам.

Шариковые направляющие имеют много различных модификаций, с различными конструкциями, размерами, способами креплениями, степенью выдвижения.

Роликовые направляющие

Выдвижение ящика в этом типе направляющих возможно только неполное, но и стоимость их в несколько раз ниже, чем шариковых. Роликовые направляющие создают шум при открытии ящика, для устранения подобного эффекта следует применять обрезиненные ролики.

Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Нагрузка, которую выдерживают роликовые направляющие, составляет 25 кг. Останавливая свой выбор на роликовых направляющих, важно учитывать их толщину: чтобы они служили долго, она должна быть от 1,2 мм.

Роликовые направляющие – это направляющие частичного выдвижения.

Разновидности направляющих: метабоксы и тандембоксы

На основе двух предыдущих типов направляющих производят более усовершенствованные ящики.

Эти направляющие системы появились относительно недавно.

  1. Метабоксы представляют собой ящики с роликовыми системами и боковые стенки с направляющими. Опорные составляющие выдвижной системы этого типа прикрепляются к стенкам мебели.

    Основное преимущество – выдвижение ящиков происходит на 3/4.

    Роликовые направляющие, представленные как метабоксы, прочнее и надежнее обычных систем. Метабоксы отличаются прочной пластмассой роликов, а также стандартными размерами ящиков. Их производят из тонкого и прочного листа стали, при необходимости красят в подходящий для мебели цвет.

    При помощи верхних креплений гарантируется дополнительная надежность и устраняется любое раскачивание.

  2. Тандембоксы изготавливаются на основе шариковых выдвижных систем, в их основе ДСП, а вот боковые части иногда производят из металла или стекла.

    Тандембоксы могут выдержать нагрузку в несколько раз больше, чем метабоксы.

    Высота тандембоксов позволяет использовать их в мебели, где необходимы высокие ящики. Цены на тандембоксы выше, но, учитывая качество, они того стоят.

    Тандембокс представляет собой две металлические боковины, в которых скрыты шариковые направляющие.

Выбор направляющих

Чтобы выбрать систему направляющих, которая будет служить долгое время, в первую очередь нужно обращать внимание на толщину металла. Особенно если это роликовые направляющие.

Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.

От этого параметра зависит, сколько и как будет работать фурнитура. Идеальная толщина составляет 1-1,2 мм. Решив купить вариант поменьше, гарантии, что выдвижные ящики прослужат длительный период, нет.

Покрыты роликовые направляющие прочной эпоксидной эмалью.

Выбор фурнитуры заключается также в предварительном осмотре изделия: важно, чтобы направляющие были ровными, без дефектов.

Обязательно проверяйте ролики или шарики, они должны качественно функционировать.

Монтаж роликовых направляющих для ящиков

  1. Установку стоит начинать с крепления двух направляющих к нижней части выдвижного ящика. Ролик в это время находится у задней стенки ящика, второй конец планки должен упираться в фасад.

    Ящики, на которые будут устанавливаться направляющие.

    Крепление направляющей к боковой поверхности ящика.

  2. Планка ко дну ящика крепится саморезами, к боковинам ее крепить не стоит, ведь по боковой стороне продвигается второй ролик. Следует обратить внимание на шляпки саморезов. Они должны быть ниже поверхности планки, чтобы не мешать ходу ящика.

    Ящик с установленными направляющими.

    Разметка направляющих на стенках фасада.

  3. Прикрепить вторую пару направляющих корпусу мебели необходимо, произведя предварительные отметки карандашом. Когда место для направляющей будет отмечено, ее прикладывают к отметке и крепят, используя саморезы.

    Данную манипуляцию повторяем для всех трех пар направляющих.

    Сборка короба с установленными направляющими.

    Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.

    ВИДЕО: Сборка ящика с выдвижным механизмом тандембокс.

    Выдвижные ящики с различными механизмами – 50 фото-идей:

Предыдущая

ДругоеЧто такое искусственная замша и каковы ее особенности.

Следующая

ДругоеКак крепить балдахин на детскую кроватку

Краткий обзор наиболее популярных материалов, используемых для изготовления мебели

Уют, порядок плотно вошли в нашу жизнь. Мы привыкли спать на комфортных кроватях, обедать за столом, хранить одежду в вместительном шкафу. Для изготовления всех этих предметов используются специальные…

Создание коврика из пробок от шампанского и вина

Необычные предметы интерьера не обязательно приобретать в дорогостоящих магазинах, их легко можно сделать своими руками из подручных материалов. Одним из наиболее простых и доступных материалов являются…

Ширма из пластиковых труб для детского сада своими руками.

Творческое развитие дошкольников в рамках детского сада — один из важных этапов формирования растущей личности.



С учетом того, что большую часть дневного времени ребенок проводит в группе, окружающее…

Как сделать подставку держатель под горячее из дерева своими руками?

Кухня станет островком домашнего уюта, комфорта и порядка, если все аксессуары будут красивыми и функциональными. Нетрудно догадаться, для чего на каждой кухне нужна подставка под горячее: чтобы поверхность…

Как сделать декор стеклянной вазы своими руками?

Интерьер дома или квартиры сложно представить без фигурок, картинок, вазочек и прочих мелочей, которые делают помещение красивее и уютнее. Также каждая женщина может добавить изюминку, сделать декор интересным…

Наводим порядок в шкафу

Многие стремятся поддерживать порядок и чистоту в собственном доме. Для этого проводится регулярная уборка всех помещений. А на порядок в шкафу часто не остается времени. Особенно актуально для больших…

Расчет выдвижных ящиков с роликовыми, шариковыми направляющими



Выдвижными механизмами оснащается практически любая корпусная мебель, начиная от оснований кроватей и заканчивая навесными кухонными шкафами. Это удобная система хранения для чего угодно: различных мелочей, канцелярии, белья, инструмента и кухонной утвари. Каким образом произвести расчет выдвижного ящика зависит только от типа выбранных направляющих. И нет разницы, если выбраны роликовые или шариковые.

Роликовые или шариковые направляющие, какие выбрать?

С точки зрения расчета ящиков – формулы для роликовых направляющих и шариковых абсолютно одинаковы. Вы можете в любой момент поменять на комоде, в тумбе или шкафу одни на другие без каких-либо изменений в конструкции мебели. Единственный нюанс, останутся отверстия от крепежа, которые можно как-то замаскировать, поскольку:

  • Роликовые направляющие крепятся по нижнему краю ящика, с захватом днища.
  • Шариковые направляющие принято крепить по центру боковины ящика.

Если говорить о том, какие направляющие из вышеперечисленных лучше, то ответ кроется в закладываемом на изготовление корпусной мебели бюджете.

Роликовые направляющие – это эконом. На поточную офисную мебель ставят именно их. Как и в принципе на любые выдвижные ящики корпусной мебели эконом-класса, включая кухонную, ставят обычные роликовые направляющие. Фурнитура такого плана вполне практичная и долговечная. Если сильно не нагружать ящик (а сделать этого «не даст» и днище из тонкого ДВП), то прослужит она десятилетия. Конструкция роликовых направляющих такова, что ломаться там нечему.

Шариковые направляющие полного выдвижения по стоимости и эксплуатационным характеристикам классом повыше. Выдвижной ящик, оснащенный ими, выдвигается полностью, без перекрытия задней части верхней полкой (столешницей), что очень удобно для обзора всего хранимого в нем. Также шариковые направляющие могут «похвастать» плавным приятным ходом. Есть варианты со встроенным доводчиком (их можно идентифицировать по встроенной внутри механизма пружине с пластмассовым ограничителем).

При выборе выдвижных механизмов не стоит гнаться за дешевизной. Очень многое зависит от толщины металла и точности калибровки. Китайские аналоги с тонким металлом очень быстро выходят из строя – сами направляющие сминаются и гнутся, ролики и шариковые подшипники вылетают даже при некритичных нагрузках. Поэтому будьте внимательны при покупке и отдавайте предпочтение качественным, ходовым позициям известных бюджетных брендов.

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

  • Ширина шкафа/тумбы (внешнего габарита) = Х.
  • Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
  • Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.



Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

  • Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
  • Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

размеры роликовых направляющихразмеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

  • При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
  • При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

Расчет выдвижного ящика на примере

Как рассчитать размеры деталей для выдвижных ящиков в нишу шириной 400 мм, глубиной 500 мм и высотой 600 мм. Пусть будут внутренние фасады, зазор не 3, а 4 мм для каждого (по 2 мм с каждой стороны) с учетом кромки толщиной 0,5мм. Дно крепится внахлест.

Формулы удобнее всего вносить в табличную форму эксель, указывая названия деталей и их размер (длину и ширину), количество.



Как выбрать направляющие, выдвижные механизмы для ящиков



Выбор направляющих для выдвижных ящиков среди столь огромного ассортимента предложений разных производителей довольно сложен. Порой кажется непонятным, чем одна выдвижная система отличается от другой, и почему настолько разнится цена. Давайте разбираться, чем отличаются выдвижные механизмы для ящиков по виду направляющих, и по каким критериям стоит выбирать ту или иную систему внутри каждого вида.

Выдвижные механизмы для ящиков, виды и подвиды

Деревянные и пластиковые «салазки» уже отошли в прошлое. Некоторые сложности испытывают те, кто решил отреставрировать или отремонтировать старый комод, буфет своими руками. Им подобрать какой-либо выдвижную систему для ящиков на таких полозках, без подгонки необходимых зазоров для возможности установки современных механизмов будет крайне затруднительно.

Лучше оставить все, как есть, очистить и заново склеить развалившиеся части элементов комода. Все остальные способы будут связаны с трудоемкими и затратными в плане финансов переделками как самих ящиков, так и внутренней части мебели своими руками – как правило, в таких предметах обстановки она не монолитная, а собранная на основе каркаса.

С помощью подкладок «формируются» места крепления выбранных направляющих. А потом, после замеров полученных проемов под установку ящика, заказываются в размер новые короба выдвижных элементов. То есть по сути, от старого комода после такого ремонта остается только фасадная часть. А внутри он перебирается полностью.

Основные виды современных выдвижных механизмов для ящиков

В порядке возрастания стоимости и качества направляющих, все предлагаемые выдвижные механизмы для ящиков можно разделить на два основных вида и четыре разновидности:

  • Роликовые и шариковые направляющие.
  • Метабоксы и тандембоксы.

Визуально отличить их не составляет труда. Для установки первых двух требуется самостоятельный короб ящика, со всеми боковинами из ЛДСП и дном из ДВП. Боковины ящиков у второго вида, метабоксов и тандембоксов – металлические, они фактически являются частью выдвижной системы.

Для установки таких выдвижных систем с металлическими боковинами требуется «собрать» короб ящика из задней стенки и дна из ламинированного ДСП. Размеры деталей рассчитываются по формулам конкретной, выбранной системы.

Остальные принципиальные отличия рассмотрим отдельно.

Роликовые и шариковые направляющие, сравнение

«Эволюция» деревянных и пластиковых полозков началась с роликовых простейших механизмов и пришла к шариковым системам выдвижения.

Из плюсов роликовых направляющих для выдвижных ящиков можно выделить относительно небольшую стоимость, легкий ход, простота извлечения выдвижного короба из корпуса, простой монтаж своими руками по схеме разметки.

Правда, разметку стоит делать максимально точно, до миллиметра, поскольку возможность регулировки хода ящика и установки фасада весьма ограничена.

Также из недостатков следует отметить недолговечность роликовых направляющих, шумный ход. Колесики, благодаря которым осуществляется движение ящика вдоль полозков, хоть и «обернуты» в прорезиненную оболочку, но не обеспечивают бесшумность хода. При большой нагрузке ящика, любом перекосе в коробе, они начинают скрипеть и выпадать из пазов.

Шариковые направляющие для выдвижных ящиков отличаются бесшумным ходом, способны выдерживать гораздо большую нагрузку. И значительно долговечнее.

Кроме того, ассортимент шариковых направляющих гораздо более разнообразен: они могут быть полного и неполного выдвижения, с разной несущей способностью, оснащены доводчиками и т.д. Но и стоят дороже роликовых.

Выдвижная система метабокс

Метабоксы (металобоксы) – это выдвижной механизм с одностенными боковинами ящиков и направляющими на роликах. С точки зрения «эволюции» метабоксы можно назвать «ветвью» развития роликовых направляющих.

Ассортимент метабоксов позволяет выбрать между ящиками полного и частичного выдвижения, грузоподъемностью до 25-30кг, с доводчиками плавного закрывания и возможностью наращивания боковых стенок с помощью специальных элементов – рейлингов и перфорированных стенок.

Рейлинги могут крепиться как вдоль направляющих ящика, так и поперек, с помощью специальных креплений. Они образуют дополнительную систему делений для фиксированного хранения каких-либо предметов внутри ящика.

Такие аксессуары подходят не для всех метабоксов! Рассматривайте серии конкретных производителей и ассортимент предлагаемых к серии аксессуаров. На фото — серия metabox blum. У нее есть возможность также установить доводчики, различные блокировщики и замки.

Системы выдвижения метабоксов блюм характеризуются минимальным провисанием, высокой стабильностью и отличным скольжением на протяжении всего срока службы.



Размерный ряд металобоксов позволяет выбрать направляющие по длине, для ящиков глубиной 250-750 мм у разных производителей. И по высоте бортика – 54, 86, 118 или 150мм (с возможностью наращивания дополнительными элементами).

Выдвижная система тандембокс

 Тандембоксы – «собирательный» термин для обозначения всех двустенных систем выдвижения, внутри которых спрятан более совершенный шариковый механизм с дополнительным «апгрейдом», обеспечивающим большую грузоподъемность и плавность хода.

У каждого производителя есть свои серии «тандембоксов» с двойными металлическими боковинами ящиков. Например, Tandembox от Blum, Innotech от Hettich, Swimbox от Boyard, Delinia от Леруа Мерлен.

Каждая из серий имеет те или иные качественные характеристики и возможность расширения функционала различными элементами в виде вставок, делителей и рейлингов.

Дополнительное оформление ящика может расширять не только функциональность хранения, но и быть одной из составляющей внутреннего дизайна.

Общие критерии выбора направляющих и выдвижных механизмов для ящиков

Все системы выдвижных направляющих для корпусной мебели представляют собой опорные рельсы с симметричным креплением к внутренним сторонам боковин шкафов. Главная их функция – обеспечивать перемещение выдвижных элементов мебели (ящиков, полок, корзин и т.д.).

Несущая способность

Первый критерий выбора направляющих для выдвижных ящиков – это грузоподъемность. Благодаря высокотехнологичным разработкам отдельных лидеров мебельного рынка, современные выдвижные механизмы для ящиков способны выдерживать нагрузку до 60-70кг. Однако для простого комода под хранение одежды, обуви и других предметов гардероба такая грузоподъемность не нужна, можно ограничиться выбором на 10-20кг. Для объемных нижних кухонных ящиков обычно подбирают выдвижные системы с несущей способностью 30-50кг, в них можно хранить тяжелые кастрюли, сковороды и другую кухонную утварь.

Система выдвижения: полное и частичное выдвижение, скрытый монтаж

Второй критерий выбора – это разновидность системы выдвижения.

Есть ящики полного выдвижения и частичного (примерно на 70-80% от корпуса шкафа). Первые, безусловно, намного удобнее, но и стоят в несколько раз дороже. Такое вложение оправданно, если в выдвижном ящике планируется хранить что-то крупногабаритное, не изменяющее своих объемов. Например, квадратные контейнеры для сыпучих продуктов, высокие кастрюли или бытовую технику в коробках. Для бельевых и «офисных» ящиков использование полновыкатных систем выдвижения не принципиально.

Отдельно стоит выделить системы выдвижения ящиков скрытого монтажа, когда выдвижной механизм устанавливается в районе днища, а не на боковины ящика.

По большей части, какого-то практического характера они не несут, есть только визуальные отличия – ящик с «ровными» боковинами, без направляющих смотрится более эстетично. Как правило, выдвижные механизмы для ящиков скрытого монтажа рассчитаны на большую грузоподъемность, что вполне объяснимо нюансом установки.

Длина направляющих

Чтобы максимально задействовать шкаф или тумбу под хранение, направляющие для ящиков следует подбирать по глубине боковин. У большинства производителей системы выдвижения предлагаются с шагом в 50мм, начиная от 250мм и заканчивая 500, 550 или 600мм. Очень редко в продаже можно встретить длину направляющих 650, 700 или 750мм.

Например, в шкаф с глубиной боковины 400мм проектируется выдвижной ящик с длиной направляющих в 350мм.

И, наоборот, если вы планируете установить в кухонную тумбу выдвижные ящики, корзины или карго глубиной 500мм, следует проектировать короб под «них» глубиной 520-550мм.

О ширине выдвижных ящиков

С точки зрения эргономики и удобства использования, оптимальная ширина выдвижного ящика – порядка 400-900мм. Если вы хотите сделать более длинный ящик, например, в конструкции удлиненной тумбы под телевизором, то следует сразу обсудить нюансы его эксплуатации. Загружать его вещами следует равномерно, в противном случае его неизбежно перекосит. И направляющие быстро выйдут из строя.

Кстати, в выдвижной системе TIP-ON, открывающей выдвижной ящик от нажатия, предусмотрен синхронизатор, который обеспечивает равномерность открывания. Он разработан специально для длинных по ширине выдвижных ящиков.

 «Нажимной» механизм для выдвижения ящика: открытие от нажатия

Упомянутый выше выдвижной механизм Tip-on от Blum обеспечивает открывание от нажатия, для возможности реализации дизайна шкафов и тумб без ручек.

У Hettich аналогичная система открывания и выдвижения называется Push to Open. О других возможностях реализации открывания выдвижных ящиков от нажимного механизма можно почитать в статье «Толкатели для фасадов».

В эту же категорию можно отнести системы открывания, работающих на электроприводе. Правда, нажимать потребуется не на фасад, а на кнопку электропривода.

Выдвижные механизмы для ящиков с доводчиками

Наличие системы демпфирования на фасадах и выдвижных ящиков кухни, детской, любой другой корпусной мебели существенно срок службы механизмов открывания и закрывания. Не говоря уже о качественно другой степени комфорта при эксплуатации – «бесшумной» мебелью пользоваться гораздо приятнее.

В большинство тандемобоксов механизм плавного закрывания, «дотягивания» ящика в закрытое состояние встроен по умолчанию. При выборе того или иного варианта обратите внимание на наличие этой характеристики.

В шариковые направляющие доводчик может быть встроен сразу, как это выглядит можно увидеть на фото.

А вот конструкция роликовых направляющих не допускает возможности встраивания механизма плавного закрывания. На метабоксы можно приобрести капсулу доводчика отдельно, от том, как выбрать и установить доводчики на выдвижной ящик можно почитать здесь.

Также рекомендую почитать про принципы крепления выдвижного механизма ящиков, способ установки на примере монтажа шариковых направляющих. Возможно, это информация пригодится вам при выборе того или иного вида направляющих или выдвижного механизма для ящиков.



Обзор мебельных направляющих для выдвижных ящиков

Основной задачей направляющих является обеспечение бесшумной и плавной работы выдвижных ящиков. К тому же, такие системы обеспечивают надёжность и удобство эксплуатации, что играет немаловажную роль для домохозяек.

В прошлом выдвижные ящики скользили по деревянным полозьям, что сопровождалось шумовыми эффектами. Для того чтобы открыть ящик, требовалось приложить некоторое усилие. Теперь же пользоваться мебелью с выдвижными ящиками легко и приятно, что обеспечивается благодаря встроенным в конструкцию направляющим.

На сегодняшний день существует несколько видов подобной фурнитуры, которая отличается между собой конструктивными особенностями и способом монтажа. В данной статье мы расскажем вам о том, какие бывают виды направляющих, а также раскроем секреты их работы.

Виды направляющих

В зависимости от конструктивных особенностей различают следующие разновидности направляющих для выдвижных ящиков:

  • Роликовые;
  • Полного выдвижения;
  • С доводчиком;
  • Обратного действия;
  • Скрытого монтажа;
  • Метабоксы и тандембоксы.

Рассмотрим каждый вид более подробно.

Роликовые направляющие

Подобные системы впервые появились на отечественном рынке примерно лет 15 назад и сразу завоевали популярность среди потребителей и производителей мебельной продукции. Сегодня роликовые направляющие настолько востребованы, что без них не обходится практически ни одно мебельное изделие.

К основным преимуществам такой фурнитуры относятся:

  • Плавный ход;
  • Отсутствие потребности в смазке;
  • Лёгкость монтажа (не требуется сверление дополнительных отверстий под саморезы).

Монтируются роликовые направляющие по обе стороны отверстия, предназначенного для установки ящика. При этом не существует жёстких требований к точности габаритных размеров (в пределах разумного, естественно) предметов мебели и, непосредственно, самого выдвижного ящика.

При некорректной установке изделия на поверхности пола перекос можно поправить корректировкой роликовых направляющих.  Вы сможете с легкостью отрегулировать положение лицевой части ящика в трёх координатах.

Размер, а именно длина, данной разновидности фурнитуры может варьироваться в пределах от 250 до 600 миллиметров.

Системы полного выдвижения

Базу такой системы составляет шариковый подшипник. Такие направляющие, благодаря своим конструктивным особенностям, обеспечивают полное и плавное открывание. Однако, использование такой фурнитуры потребует больших, по сравнению с роликовой системой, усилий для эксплуатации ящика.

Сегодня на рынке представлено большое разнообразие направляющих систем полного выдвижения, которые рассчитаны на различные показатели нагрузки. Однако, необходимо помнить, что устанавливать такую фурнитуру следует с большой осторожностью.

В противном случае есть риск повредить подшипник, что приведёт к сокращению эксплуатационного срока изделия или полному выходу его из строя.

Направляющие с доводчиком

По сути, такие системы по конструкции аналогичны предыдущим с одной только разницей – такие направляющие дополнительно оборудуются демпферами и доводчиком.

Демпферы обеспечивают плавное и бесшумное закрывание ящика, а также выступают в качестве амортизатора в случае приложения избыточного усилия в процессе его закрытия.

Доводчики же устанавливаются для того, чтобы подхватить составляющую мебели в крайнем положении и осуществить её плавное дозакрытие.

Подобные системы отличаются высоким уровнем надёжности и способны выдерживать большие нагрузки, что делает их довольно популярными среди производителей мебельных изделий.

Направляющие обратного действия

Подобная разновидность мебельной фурнитуры практически не отличается от направляющих с доводчиков. Единственным исключением является то, что открытие ящика при установке такой системы происходит за счёт нажатия на него.

Из этого вытекает и достоинство направляющих обратного действия – отсутствие ручек на предметах мебели.

Системы скрытого монтажа

Такие направляющие в последнее время набирают всё большую популярность и могут оборудоваться как доводчиками, так и системами обратного действия.

Основным их достоинством является то, что монтируются они под дном ящика, благодаря чему создаётся эффект парения элемента в воздухе. К тому же, такая фурнитура отличается высокой степенью надёжности, обеспечивает плавный и бесшумный ход изделия, а также мягкое закрывание.

Метабоксы и тандембоксы

Подобное название является не совсем корректным, так как относится к фурнитуре Blum (блум). Однако, оно достаточно прочно вошло в обиход производителей мебели и широко используется по отношению к системам от других производителей, таких как, например, Hettich (хэтич) и Boyard (боярд).

Основными особенностями, характерными для всей фурнитуры подобного рода, являются:

  • расположение направляющей внутри металлической боковой стенки;
  • наличие демпферов и доводчика.

Преимуществом тандембоксов перед системами скрытого монтажа является то, что они способны выдерживать гораздо большие нагрузки, обладают прекрасным дизайном и хорошими эксплуатационными качествами.

Если сказать другими словами, то такие системы, чьё название произошло от фурнитуры блюм, объединили в себе всё самое лучшее. Однако, в виду сложности конструкции и стоимость такой системы достаточно высокая.

Поэтому, как правило, устанавливаются тандембоксы только в элитной дорогостоящей мебели.

Как видите, современные производители мебельной фурнитуры выпускают направляющие, ориентированные на любой вкус и финансовые возможности потребителя. И только от вас зависит, какая система будет установлена в ваших предметах интерьера.

Определиться с выбором необходимых направляющих для вашей мебели помогут фото, которые вы видите на нашем сайте.

Какие выдвижные ящики самые лучшие?

Как обсуждалось в другом посте нашего блога, существует два основных типа выдвижных ящиков; роликовые направляющие и направляющие на шарикоподшипниках. Но какой тип выдвижных ящиков выбрать? Какой из них лучше? Цель этого блога — помочь вам выбрать, какой выдвижной ящик лучше всего подходит для вас, и показать, почему. Чтобы узнать больше об основах слайдов ящика, посетите наш блог Drawer Slides 101.

Роликовые направляющие

Роликовые направляющие состоят из двух частей, каждая из которых имеет собственный ролик, обычно сделанный из пластика.Каждый ролик войдет в канавку на другом элементе и будет находиться на противоположных концах механизма при полном втягивании. Когда механизм выдвигается, передний ролик позволяет верхнему элементу перемещаться наружу, а задний ролик следует в канавке нижнего элемента, пока два ролика не встретятся. Обычно вы увидите роликовые направляющие для выдвижных ящиков, которые используются в домашних условиях, например, в ящиках стола, где предполагается довольно легкая нагрузка и горизонтальная конфигурация.

Направляющие на шарикоподшипниках

В направляющих с шарикоподшипниками вместо роликов используются шариковые подшипники для обеспечения телескопического движения.Они состоят из трех элементов и двух наборов шарикоподшипников, соединяющих каждый элемент. Когда механизм выдвигается, шариковые подшипники позволяют каждому элементу скользить, проходя друг мимо друга, пока он полностью не выдвинется. Вы увидите шарикоподшипниковые направляющие, которые используются в самых разных сферах — от бытовых функций, таких как выдвижные ящики комода, до промышленного оборудования. Вы также можете найти сверхмощные версии направляющих на шарикоподшипниках, которые предназначены для более жестких и тяжелых условий эксплуатации.

Соображения

Ниже приведены несколько факторов, которые следует учитывать при выборе различных направляющих для выдвижных ящиков.Чтобы определить, какой тип лучше всего, мы сравним их дизайн и то, что обычно доступно для каждого типа выдвижных ящиков.

Грузоподъемность

Номинальная нагрузка или грузоподъемность — это максимально допустимая нагрузка или вес, с которыми ползун ящика может выдержать до выхода из строя. Конструкция шарикоподшипниковых суппортов позволяет им нести гораздо большие нагрузки по сравнению с роликовыми суппортами. Обычно вы увидите роликовые направляющие с номинальной нагрузкой менее 100 фунтов, в то время как наши направляющие на шарикоподшипниках шкафа рассчитаны на 400 фунтов, а наши сверхмощные направляющие рассчитаны на 500 фунтов.

Длина направляющей

Длина направляющей — это расстояние, на которое ползун ящика будет выдвигаться от полностью втянутого до полностью выдвинутого, и также называется длиной хода. Обычно вы увидите роликовые направляющие с длиной направляющей около 20 дюймов, в то время как направляющие на шарикоподшипниках нашего шкафа имеют максимальную длину направляющей 50 дюймов, а сверхмощные направляющие с шарикоподшипниками имеют максимальную длину направляющей 60 дюймов. Салазки на шарикоподшипниках могут иметь большую длину направляющего рельса из-за их конструкции, так как салазки имеют большую площадь контакта между каждым элементом.Это придает шарикоподшипниковым суппортам большую устойчивость в полностью выдвинутом состоянии по сравнению с двумя точками сжатия роликов.

Прочность

Обычно шарикоподшипники из нержавеющей стали шарикоподшипниковых суппортов более долговечны, чем пластиковые ролики роликовых суппортов. Это просто из-за свойств материала двух тел качения. Поскольку нержавеющая сталь имеет большую твердость материала по сравнению с пластиком, она будет меньше изнашиваться и прослужит дольше при данной нагрузке.

Ориентация

Из-за их конструкции не рекомендуется использовать роликовые направляющие в любой другой конфигурации, кроме горизонтальной, и их следует устанавливать только сбоку от выдвижного ящика. Это связано с тем, что ролики не закреплены в канавках каждого элемента, поэтому, если их ориентация изменится, ролики могут выскочить. Для направляющих с шарикоподшипниками вы можете иметь большую гибкость в их ориентации по сравнению с салазками с роликами, поскольку шарикоподшипники закреплены в канавках каждого элемента.Это позволяет использовать направляющие на шарикоподшипниках как в горизонтальной, так и в вертикальной конфигурации. Некоторые направляющие на шарикоподшипниках можно даже установить на дно ящика, но вам нужно будет проверить спецификации производителя, чтобы убедиться, что вы можете это сделать, и как нижний монтаж влияет на другие характеристики, такие как номинальная нагрузка.

Победитель:

Направляющие на шарикоподшипниках

Направляющие на шариковых подшипниках обеспечивают большую гибкость и более длительный срок службы по сравнению с направляющими на роликах.В то время как роликовые направляющие являются хорошим вариантом для домашнего использования, где есть довольно легкие нагрузки и низкая частота использования, направляющие на шариковых подшипниках могут работать аналогичным образом, практически без недостатков. Значительно более высокая грузоподъемность, более длинные удлинители и большая долговечность делают шарикоподшипниковые направляющие безопасным и надежным выбором для любого применения. Кроме того, их гибкость в ориентации делает их идеальными для проектов домашней автоматизации, таких как скрытые ящики или выпадающие телевизоры.

Выбор правой направляющей ящика

Какой способ монтажа?

Металлические направляющие для ящиков бывают трех основных типов: боковые, нижние и центральные.Количество места между ящиком для ящика и проемом шкафа повлияет на ваше решение. Если вы заменяете существующие слайды, вам следует придерживаться того типа, который у вас есть, поскольку ящик рассчитан на определенные зазоры, предназначенные для этого типа слайдов. Если вы строите новое, у вас есть свобода выбора в соответствии с вашими потребностями. Прочтите, чтобы узнать о трех различных способах крепления.

Боковое крепление Подставка Центральное крепление

Боковое крепление

Как следует из названия, боковые направляющие монтируются сбоку от ящика.Они распространены во всем, от хозяйственных шкафов и ящиков для инструментов до кухонных шкафов. Направляющие с боковым креплением доступны в версиях на шарикоподшипниках и эпоксидных / евро-версиях, которые имеют нейлоновый ролик, который движется по гусенице. Типы шарикоподшипников обеспечивают плавность работы шарикоподшипников, высокую грузоподъемность и возможность полного выдвижения и перебега. Они также обычно включают в себя фиксатор в стандартной комплектации, который предотвращает расползание ящика, если шкаф немного отклонился от вертикали. Версии с эпоксидным покрытием предлагают самозакрывающееся действие и фиксатор открывания, который удерживает ящик открытым для легкого доступа во время работы.Для этих направляющих требуется зазор — обычно 1/2 дюйма — между направляющими ящика и сторонами проема шкафа.


Подставка

Направляющие

для нижнего монтажа обладают двумя преимуществами, которых нет у боковых направляющих: они полностью скрыты под ящиком, и, поскольку они не требуют так много места по бокам для зазора, они предлагают немного больше места для хранения внутри ящика. Однако имейте в виду, что вы немного потеряете высоту ящика внутри ящика, поскольку для слайдов требуется дополнительный зазор под ящиком.Направляющие для монтажа под столешницу также обычно имеют такие премиальные функции, как плавное закрытие, что сделало их лучшим выбором для высококачественной мебели. Ящики с выдвижными ящиками имеют особые требования к толщине сторон, размерам ящиков и часто требуют выемки сзади, поэтому обязательно проверьте спецификации, если вы собираете ящики. Посмотрите наши слайды Blumotion в качестве популярного примера.


Наконечник для слайдов

Мы разработали специальное приспособление, которое упрощает сверление отверстий, необходимых для установки направляющих под монтаж!


Наконечник для скольжения

См. Наше приспособление для направляющих для ящиков для установки под столешницу, чтобы получить быстрый и надежный способ разместить направляющие для установки на нижнем уровне на идеальном уровне внутри шкафа!

Центральное крепление

Направляющие для ящиков с центральным креплением — это более старый тип направляющих для ящиков, которые все еще находят применение сегодня, хотя они чаще продаются в качестве замены более старых шкафов.Как и направляющие для установки под столешницу, они полностью скрыты, но вместо того, чтобы монтировать их под обеими сторонами ящика, по центру проходит одна направляющая. Поскольку они имеют ограниченную грузоподъемность, направляющие с центральным креплением обычно доступны только с удлинением 3/4 и обычно не имеют таких функций, как плавное закрывание и самозакрывание. Направляющие для ящиков с центральным креплением продаются как отдельные направляющие. Доступны в классическом исполнении под дерево или на шарикоподшипниках. Требуемый зазор зависит от толщины ползуна.

Сортировать по типу выдвижных ящиков: Боковое крепление | Подмонтировать | Центральное крепление

Какое расширение мне нужно?

3/4 удлинитель Полное расширение Перемещение

Удлинение — это расстояние, на которое перемещается ползун / ящик по отношению к его длине. Существует три основных типа выдвижения: 3/4, полное и с перегрузкой.Удлинение на 3/4, наиболее экономичный вариант, означает, что ящик выдвигается только на 75% длины направляющей. Полное выдвижение означает, что ящик с выдвижным ящиком выступает из шкафа на всю длину направляющей. «Превышение хода» означает, что ящик ящика полностью выдвигается из шкафа на дюйм или около того, что полезно для доступа к предметам в задней части ящика. Какие расширения доступны, зависит от того, какой метод монтажа или тип слайдов вы выберете. Направляющие с центральным креплением и направляющие из эпоксидной смолы обычно предлагаются только с удлинением 3/4.Направляющие на шарикоподшипниках с боковым креплением обычно доступны во всех трех вариантах: 3/4, с полным и избыточным ходом. Слайды с нижним креплением обычно предлагаются только с полным выдвижением — поскольку они являются слайдами премиум-класса, предполагается, что потребуется полное выдвижение.

Магазин при добавлении: 3/4 Пристройка | Полное расширение | Over-Travel

Какие функции движения доступны?

Направляющие ящика

доступны с тремя основными функциями движения: самозакрывание, мягкое закрывание и открытие при нажатии (иногда называемое «отпускание касанием»).Некоторые типы выдвижных ящиков по умолчанию включают определенную функцию движения, в то время как другие предлагают ее только в качестве опции, как описано ниже.

Функция открывания нажатием

Самозакрывающийся

Самозакрывание означает, что ящик закроется сам, когда достигнет последних нескольких дюймов хода. В суматохе приготовления еды легко оставить ящики приоткрытыми или закрыть их слишком сильно, и они придут в норму. Вот тут-то и вмешается самозакрывающийся слайд и послушно исправит ошибку.Базовая самозакрывающаяся задвижка резко закрывает ящик либо с помощью дополнительного пружинного механизма, как на телескопических моделях, либо с помощью наклонной направляющей, которая по умолчанию включена в эпоксидные направляющие.

Мягкое закрытие

Чтобы предотвратить слышимый лязг при закрытии, в моделях с мягким закрытием используется демпфирующий механизм, который замедляет закрытие ящика на последних нескольких дюймах. Это не только помогает предотвратить ненужный шум и перемещение содержимого ящика, но также помогает продлить срок службы направляющей ящика за счет уменьшения износа.

Нажми и открывай (сенсорное разъединение)

Если вы хотите уменьшить количество видимых элементов оборудования на внешней стороне шкафа, выдвижные направляющие ящика, открываемые нажатием, позволяют полностью отказаться от вытягивания ящика. Когда вы нажимаете на лицевую панель ящика, пружинный механизм толкает ящик настолько, что вы можете легко добраться до него и открыть его. Это позволяет получить чистый современный вид, а также сэкономить деньги. Направляющие, открывающиеся нажатием, также популярны везде, где возникает проблема зазора или недостатка места, например, в передвижных домах или в узких углах, где выдвижной ящик может столкнуться с соседними шкафами или другими архитектурными элементами при открытии.

Магазин по функции движения: Самозакрывание | Мягкое закрытие | Нажми и открывай

Какая номинальная нагрузка мне нужна?

Вообще говоря, стандартные металлические направляющие для ящиков выдерживают достаточно веса для повседневного использования на кухне. Эти горки обычно рассчитаны на нагрузки от 75 до 100 фунтов. Однако в некоторых ситуациях требуется более надежный слайд. Для ящиков, которые будут выдерживать больший вес, чем обычно, — например, больших ящиков для файлов, ящиков для кладовых или ящиков для инструментов — ищите направляющие для тяжелых условий эксплуатации.Они изготовлены из более толстого металла и оснащены большим количеством шарикоподшипников для увеличения срока службы.

Какие варианты отделки доступны?

Если вы хотите, чтобы направляющие для выдвижных ящиков соответствовали вашему оборудованию, вы будете рады узнать, что мы предлагаем направляющие с различной отделкой. Хотя сочетание отделки чаще всего встречается в предметах мебели, его также можно использовать в высококлассной мебели, чтобы усилить фактор стиля или помочь фурнитуре гармонично вписаться.

Эпоксидные направляющие доступны в белом, коричневом и сером цветах.

Какая длина слайда?

Большинство слайдов доступны различной длины, обычно с шагом около 2 дюймов. Само собой разумеется, что вы захотите минимизировать количество мертвого пространства в задней части шкафа, выбрав максимально длинный слайд, но убедитесь, что у слайда достаточно места в шкафу для правильной работы. Примите во внимание любые препятствия внутри шкафа, такие как гвоздезабиватели или носилки, а также то, являются ли ваши ящики полностью вставленными или накладными.Полностью встроенные ящики уменьшают максимальную глубину ящика. Как правило, боковые направляющие на шарикоподшипниках должны иметь такую ​​же длину, что и ящик с выдвижным ящиком. Что касается слайдов, устанавливаемых ниже, обязательно проверьте спецификацию — ящики для этих слайдов должны иметь определенную глубину (спереди назад) для правильной работы.

Слайды специального назначения

Слайды клавиатуры обеспечивают свободный от помех рабочий стол. Большинство из них включает кронштейны для установки под столом.

Если вы создаете что-нибудь, кроме стандартного ящика, велика вероятность, что для него доступен специальный слайд.Они могут включать в себя все, что угодно, от легких направляющих для лотков для клавиатуры до прочных направляющих для выдвижных ящиков кладовой, мусорных ящиков и «сверхмощных» направляющих, предназначенных для больших ящиков для файлов и ящиков для инструментов. Сверхдлинные горки длиной до 60 дюймов также доступны для кузовов грузовиков, передвижных домов и других специальных применений.

Эти слайды для кладовой включают три набора слайдов; два крепления снизу и одно сверху для плавного хода, полного хода и полного доступа.

Покупайте по специальным слайдам: Клавиатура | Кладовая

Надеюсь, эти советы помогут вам выбрать подходящий слайд для вашего проекта! Не забывайте, что у нас есть опытные сотрудники в наших магазинах, онлайн и по телефону, которые помогут, если у вас есть вопрос, на который здесь нет ответа.

Нажмите здесь, чтобы купить все направляющие для ящиков

Лучшие выдвижные направляющие для шкафов с мягким закрыванием и др.

Фото: amazon.com

Мы редко задумываемся о том, как открываются и закрываются наши шкафы и ящики, если только они не скрипят, когда находятся внутри движения и не скользите по их следам так легко, как следовало бы. Ящики вашей мебели должны работать легко и тихо. Этого легко добиться с помощью высококачественных направляющих для ящиков, которые просты в использовании и установке.

Направляющие ящиков с мягким закрыванием оснащены высококачественными амортизаторами, предотвращающими захлопывание ящиков при их закрытии. Они также оснащены пружинами, которые помогают аккуратно вернуть ящик в шкаф. Слайды с полным расширением полезны, потому что они позволяют легко просматривать и получать доступ к содержимому всего ящика. Читайте дальше, чтобы узнать больше о том, как выбрать лучшие направляющие для выдвижных ящиков для вашего следующего проекта DIY на кухне или в ванной.

  1. НАИЛУЧШИЙ В ЦЕЛОМ: LONTAN 20-дюймовые направляющие для ящиков Металлические направляющие для ящиков
  2. НАИЛУЧШЕЕ Боковое крепление: Направляющие для бокового крепления PROMARK с полным выдвижением
  3. НАИЛУЧШИЕ ОТКРЫТЫЕ НАПРАВЛЯЮЩИЕ: Blum 9002 Tandem Направляющие для ящиков
  4. Accuride 1029 Center Mount Slide

  5. ЛУЧШИЙ В ЕВРОПЕ: Liberty 14-дюймовые направляющие для нижнего ящика

Фото: freepik.com

Типы направляющих для ящиков

Существует несколько стилей направляющих для ящиков: с боковым креплением, под крепление, с центральным креплением и европейское. Тип слайдов, который лучше всего подходит для ваших нужд, будет зависеть от вашего бюджета, веса ваших ящиков и размера зазора между ящиками и шкафами.

Боковое крепление

Самыми популярными направляющими для ящиков являются направляющие с боковым креплением, которые, как следует из названия, прикрепляются к бокам ящиков и шкафов.Хотя эти направляющие не поддерживают нижнюю часть ящика, они все же могут выдерживать большой вес. Направляющие ящиков с боковым креплением продаются парами и работают с помощью одного из двух механизмов: шарикоподшипников или роликов. Направляющие с шарикоподшипниками обычно изготавливаются из высококачественной стали и помогают ящикам скользить тихо и легко. Направляющие ящиков с боковым креплением работают на роликах и дешевле, но ящики на роликах обычно не могут выдвигаться так далеко, как на шарикоподшипниках.

Одним из основных преимуществ боковых направляющих ящиков является то, что вы можете легко вынимать ящики из шкафов без использования инструментов.Однако одним из недостатков боковых направляющих является то, что вы можете видеть их, когда ящик открыт. Чтобы установить эти направляющие, у вас должен быть зазор около ½ дюйма между каждой стороной выдвижного ящика и шкафом.

Подставка

Направляющие ящика под подставку продаются парами и устанавливаются по бокам шкафа. Они подключаются к запорным устройствам, которые крепятся к нижней части ящика. Поскольку они не видны при открытом ящике, эти направляющие — популярный выбор для тех, кто не хочет, чтобы металлическая фурнитура отвлекала от внешнего вида их деревянной мебели.Направляющие ящика для установки под столешницу обычно бесшумны и не издают металлического щелчка, как некоторые другие направляющие.

Недостатком направляющих для установки под ящиком является то, что они обычно дороже, чем другие типы направляющих для выдвижных ящиков. Хотя они не требуют большого зазора между сторонами ящика и шкафа, у них есть определенные требования к свободному пространству над и под ящиком. По этим причинам направляющие для ящиков под столешницей обычно используются в высококачественной мебели, изготовленной на заказ.

Центральное крепление

В то время как большинство направляющих ящиков поставляются в комплектах по два, направляющие с центральным креплением имеют только один кронштейн, который крепится к нижней стороне ящика. Изготовленные из дерева или металла и довольно простые в установке, направляющие ящика с центральным креплением менее популярны, чем другие типы направляющих, потому что они могут легко выйти из равновесия, в результате чего содержимое вашего ящика смещается и скользит. Еще один недостаток направляющих для ящиков с центральным креплением заключается в том, что они не выдерживают такой же вес, как другие типы направляющих.По этой причине они не подходят для ящиков с тяжелыми предметами.

Европейские направляющие

Европейские направляющие, также известные как нижние направляющие для выдвижных ящиков, прикреплены к нижнему краю выдвижного ящика и боковой стороне шкафа. Одним из преимуществ европейских горок является то, что они просты в установке: их просто прикрепляют к нижнему краю ящика, поэтому при размещении не приходится гадать. И поскольку в них используются нейлоновые ролики, а не шариковые подшипники, они, как правило, также недороги.Двумя недостатками европейских направляющих для выдвижных ящиков является то, что они, как правило, имеют меньшую грузоподъемность, чем направляющие для бокового или нижнего крепления, а функция плавного закрывания не всегда доступна для этого типа направляющих.

Что следует учитывать при выборе лучших направляющих для выдвижных ящиков

Хотя вы можете предположить, что все направляющие для выдвижных ящиков работают одинаково, на их функциональность могут влиять несколько характеристик. Прежде чем покупать лучшие выдвижные ящики для своих проектов по благоустройству дома, прочтите, чтобы узнать о некоторых из наиболее важных качеств и функций, которые следует учитывать.

Размер

Прежде всего, убедитесь, что выбранные вами направляющие ящика соответствуют размеру ваших шкафов. Направляющие для ящиков бывают разной длины, стандартные размеры варьируются от 12 до 24 дюймов. Чтобы определить, какая длина вам нужна, вам сначала нужно определить, какие у вас шкафы — безрамные или с лицевыми рамами.

  • Для бескаркасных шкафов не требуется задний монтажный кронштейн. Чтобы установить требуемую длину слайдов, просто измерьте общую глубину шкафа и вычтите толщину передней части ящика.
  • Лицевая рамка Шкафы имеют рамку вокруг передней части корпуса шкафа и требуют заднего монтажного кронштейна. Это означает, что при измерении важно вычесть ½ дюйма для кронштейна, а также толщину передней части ящика.

Материал

Направляющие ящика обычно изготавливаются из дерева или металла.

  • Деревянные направляющие для выдвижных ящиков часто используются в высококачественной мебели, и для их изготовления требуется профессиональное мастерство.У них традиционный классический вид. Однако они, как правило, изнашиваются быстрее, чем их металлические аналоги, и не дают гибкости для полного выдвижения ящиков. В зависимости от температуры и влажности в вашем доме эти слайды также могут деформироваться и прилипать.
  • Металлические направляющие для выдвижных ящиков могут быть не такими эстетичными, как деревянные, но они более долговечны и довольно просты в установке. Они состоят из роликового или шарикоподшипникового механизма, которые не подвержены влиянию температуры и влажности.Направляющие для металлических ящиков могут быть как самозакрывающимися, так и плавно закрывающимися. Поскольку некоторые типы металлических направляющих ящиков видны, когда ящик открыт, вам следует покупать направляющие с отделкой, которая дополняет отделку вашей мебели.

Грузоподъемность

Сколько веса может выдержать направляющая выдвижного ящика, — это один из способов оценки его качества — чем больше грузоподъемность, тем лучше. Слайды, которые предназначены для тяжелого содержимого, прочнее и долговечнее, чем те, которые не выдерживают такой большой вес.Некоторые стили выдвижных ящиков, такие как центральное крепление и европейское крепление, обычно имеют меньшую грузоподъемность, чем стили с нижним и боковым креплением. Лучшие выдвижные ящики имеют емкость не менее 75 фунтов. Большинство стандартных опций ограничены грузоподъемностью 100 фунтов, хотя продукты с более высокими нагрузками доступны по более высокой цене.

Антикоррозийный элемент

Некоторые металлические направляющие покрыты химическим веществом, защищающим от ржавчины и коррозии. В то время как нержавеющая сталь предназначена для защиты от ржавчины, другие типы стали подвержены коррозии, если они подвергаются воздействию влаги, что не является необычным для кухонь и ванных комнат.Антикоррозийное покрытие продлит срок службы направляющих для выдвижных ящиков и обычно встречается на высококачественных направляющих.

Шарикоподшипник

Металлические направляющие ящика поставляются с нейлоновыми роликами или металлическими шарикоподшипниками.

  • Направляющие для ящиков с пластиковыми или нейлоновыми роликами , как и европейские роликовые направляющие, обычно более доступны. Это хороший выбор для ящиков, которым не требуется большой вес. Некоторые из них предназначены для работы с самозакрывающимися ящиками.
  • Направляющие с шарикоподшипниками , как правило, более прочные и имеют более высокую грузоподъемность. Большинство выдвижных ящиков с плавным закрытием и автоматическим закрытием оснащены шарикоподшипниками.

Наш лучший выбор

Теперь, когда вы знаете больше о выдвижных ящиках, пора начинать делать покупки. Рекомендации по выбору лучших выдвижных ящиков учитывают перечисленные выше характеристики, включая тип, размер, материал и вес.

Фото: amazon.com

Эти плавно закрывающиеся боковые направляющие для ящиков от LONTAN доступны по цене и эффективны.Они полностью выдвигаются, поэтому вы можете легко увидеть все содержимое ящика и получить к нему доступ. Эти направляющие изготовлены из холоднокатаной стали со стальным шарикоподшипниковым механизмом, обеспечивающим плавную работу. Более того, в них встроены гидравлические амортизаторы, поэтому ящики открываются и закрываются бесшумно. С помощью фиксирующих боковых рычагов ящики можно снимать без использования каких-либо инструментов.

Направляющие с мягким закрыванием LONTAN имеют вес 100 фунтов, поэтому в них поместится столько кухонных принадлежностей или столько банных принадлежностей, сколько вы поместите в ящик.

Фото: amazon.com

Эти боковые направляющие полного выдвижения от компании PROMARK изготовлены из холоднокатаной стали и имеют антикоррозийное покрытие. Благодаря высококачественному механизму на шарикоподшипниках они открываются и закрываются плавно и бесшумно. Эти направляющие для ящиков также рассчитаны на длительную транспортировку: на них нанесено антикоррозийное покрытие для защиты от коррозии, и они могут выдерживать вес до 100 фунтов, поэтому они подходят для ящиков, содержащих тяжелые предметы.

Эти слайды доступны различной длины, от 12 дюймов до 24 дюймов.Они доступны в упаковках по пять или десять наборов, что идеально подходит для тех, кто хочет полностью обновить кухню своими руками.

Фото: amazon.com

Как и все направляющие для ящиков, устанавливаемые под столешницу, они от Blum не видны, когда ящик открыт, что делает их незаменимым помощником, если у вас есть качественная деревянная мебель, которую вы хотите показать с максимальной пользой. Эти скользящие направляющие ящиков с плавным закрыванием имеют большие встроенные демпферы, позволяющие им открываться и закрываться тихо и плавно. Они сертифицированы Ассоциацией производителей оборудования Builders Hardware Manufacturers Association (BHMA), поэтому вы можете быть уверены, что получаете высококачественный продукт.

Эта модель имеет длину 15 дюймов, но также доступны варианты с диагональю 9 дюймов, 12 дюймов, 18 дюймов и 21 дюйм, обеспечивая решение независимо от глубины ваших ящиков. Они разработаны для ящиков с толщиной стороны от ½ дюйма до дюйма. Эти слайды, сделанные в США, поставляются в комплекте со всеми винтами и аксессуарами, необходимыми для оснащения одного ящика.

Фото: amazon.com

Эта направляющая для ящиков с центральным креплением от Accuride имеет длину 15 дюймов и предназначена для ящиков шириной до 16 дюймов.Он имеет стальные шарикоподшипники и выдвигается на три четверти, поэтому остается вне поля зрения, когда ящик открыт. Как и другие направляющие для выдвижных ящиков с центральным креплением, Accuride не может выдерживать большой вес — его грузоподъемность составляет всего 35 фунтов, поэтому он лучше всего подходит для легких условий эксплуатации.

Полная установленная длина составляет 14⅞ дюймов и предназначена для использования с ящиками глубиной от 12⅝ дюймов до 14½ дюймов.

Фото: amazon.com

Европейские направляющие ящиков с нижним креплением доступны по цене и просты в установке.Эта пара от Liberty изготовлена ​​из штампованной стали с белым эпоксидным покрытием и идеально сочетается с белой мебелью. Эти самозакрывающиеся направляющие для ящиков имеют вращающийся механизм и выдвигаются на три четверти.

Эти слайды можно приобрести упаковками по одному, два, три или четыре набора слайдов, что делает их подходящими для больших и малых проектов. Они доступны в длине от 12 до 24 дюймов. Как и большинство направляющих для ящиков в европейском стиле, направляющие для нижнего крепления Liberty имеют меньший вес — всего 50 фунтов, поэтому они подходят для ящиков, заполненных одеждой и личными вещами, но, возможно, не для тяжелого кухонного оборудования.

Часто задаваемые вопросы о направляющих для выдвижных ящиков

Если у вас все еще есть вопросы о том, как выбрать лучшие направляющие для выдвижных ящиков, вам могут помочь следующие часто задаваемые вопросы.

В. Какой размер направляющих ящика мне нужен?

Размер направляющих для ящиков, которые вам нужны, зависит от глубины ваших ящиков и шкафа. Проще говоря, направляющие ящика должны быть того же размера, что и ваш ящик, после вычитания глубины лицевой стороны ящика.

В. Как измерить размеры ящиков для слайдов?

Выньте ящик из шкафа и переверните ящик вверх дном.Измерьте расстояние от нижней стороны передней части ящика до задней части ящика; то есть измерьте все, кроме передней части ящика. Затем округлите результат до ближайшего целого числа: например, для 15-дюймового ящика потребуется 15-дюймовый слайд.

В. Будет ли проблема, если я выберу слайдер с пластиковым фиксатором?

Ползунки с фиксирующими штифтами из нержавеющей стали служат дольше и долговечнее, чем слайдеры с пластиковыми фиксирующими штифтами.

Ползунки для выдвижных ящиков: раскрытие тайны | Журнал WOOD

Как и в судне на воздушной подушке, ящики, прикрепленные к сегодняшним металлическим направляющим, скользят внутрь и наружу, как будто парят на воздушной подушке.Но слайды бывают разных типов, и определение того, что купить, может запутать. Вот как выбрать лучший для работы.

Из чего состоит слайд

Направляющие ящика имеют две ответные части. Профиль ящика прикрепляется к ящику и вставляется в профиль шкафа, который прикрепляется к шкафу, или опирается на него. Шариковые подшипники или нейлоновые ролики позволяют деталям плавно перемещаться друг относительно друга.

Верхние направляющие с шарикоподшипниками обычно несут более высокие нагрузки.Продуманная конструкция и сверхпрочные материалы делают их дороже, чем роликовые направляющие, днище.

Видеть или не видеть

Одним из первых соображений при выборе слайда является то, хотите ли вы, чтобы он отображался при открытии ящика. Некоторые видимые слайды бывают разных цветов (белый, слоновая кость, коричневый или черный), чтобы они лучше сочетались со светлыми или темными ящиками.

Скрыть слайд

Чтобы скрыть слайды, которые в противном случае были бы видны спереди, добавьте фальшивую переднюю часть ящика или сделайте переднюю часть ящика с выступом шире, чем коробка.

Подумайте о доступе к ящику

Направляющие ящика также различаются тем, насколько далеко они позволяют открывать ящик.
Overtravel Слайды имеют телескопическую конструкцию, которая позволяет выдвижному ящику выступать за пределы шкафа. Используйте их, когда нависающие столешницы мешают доступу к ящикам. Убедитесь, что место в шкафу позволяет полностью открыть ящик.
Полное выдвижение сдвигается также телескопически, что позволяет выдвигать ящик по всей длине.Выбирайте их, когда вам нужен легкий доступ к задней части ящика, как в ящик для файлов.
7 8
-расширение
направляющие позволяют выдвигать ящик 7 8
длины — хороший компромисс между 3 4
— и полного выдвижения.
3 4
-расширение
слайдов, как нетрудно догадаться, позволяют открывать ящик 3 4
его длины.Выберите этот тип слайда, когда разблокированный доступ ко всему ящику не имеет большого значения или когда пространство ограничивает расстояние, на которое ящик может выдвигаться.

Варианты взвешивания

Типичные направляющие для легких нагрузок имеют номинальную массу до 75 фунтов, средние — до 100 фунтов, а сверхмощные — более 100 фунтов, — ниже .

Номинальный вес относится к паре направляющих (если для установки требуется пара), поэтому две 100-фунтовые направляющие не могут выдержать 200 фунтов.

Более длинные горки имеют более прочную конструкцию, чем более короткие горки того же класса. Например, 18-дюймовая горка, рассчитанная на 100 фунтов, будет толще, чем 16-дюймовая горка с таким же рейтингом. Более короткий слайд имеет преимущество.

После принятия решения о типе, расширении и весе определите слайд подходящего размера для проекта.

100-фунтовые слайды выдерживают 100 фунтов, при условии, что ящик будет, и если вы привинтите слайды к твердой древесине или фанере в соответствии с инструкциями производителя.МДФ и другие композитные материалы также не удерживают шурупы.

Измерение слайдов

Точные измерения гарантируют, что вы купите слайды, которые будут работать в вашем шкафу. Следуйте этим советам, чтобы убедиться, что все идет гладко:

Слайды бывают длиной от 10 до 28 дюймов. Слишком короткая задвижка не позволяет ящику полностью открыться, а слишком длинный не поместится в шкафу. Чтобы определить правильную длину, измерьте внутреннюю глубину шкафа (за лицевой рамкой, если она есть) и выберите слайд на следующий размер короче этого измерения.

Поскольку толщина направляющих ящика и ширина проема ящика фиксированы, лучше всего построить ящик с ящиком так, чтобы он соответствовал разнице между ними после сборки шкафа. Например, для большинства роликовых направляющих и направляющих на шарикоподшипниках с боковой установкой требуется 1 2
«монтажного пространства с каждой стороны. Чтобы использовать их в проеме ящика шириной 12 дюймов, сделайте ящик шириной 11 дюймов.

Для неглубоких ящиков или выдвижного лотка купите задвижку не выше ящика или лотка.

Рекомендации по установке

Для бескаркасных шкафов просто прикрутите профиль шкафа к боковой стороне шкафа, параллельно дну шкафа. В шкафах с лицевой рамкой передняя часть слайда прикрепляется к стойке с лицевой рамкой, фото ниже . Чтобы выровнять и закрепить заднюю часть ползуна, производители предоставляют кронштейны и стойки, которые крепятся либо сбоку, либо сзади корпуса. Вы также можете создать свои собственные стойки из обрезков дерева.

Закрепите переднюю часть слайда на лицевой раме.Кронштейн сзади сдвигается, чтобы достать до задней части корпуса. Для этого потребуется подрамник или спинка шкафа толщиной не менее 1⁄2 дюйма.

Используйте винты того типа, который рекомендован или предоставлен производителем, поскольку слишком горбатые головки винтов могут препятствовать плавному перемещению слайдов. Многие слайды имеют несколько отверстий и прорезей, чтобы можно было точно настроить положение ящика и приспособить к различным вариантам монтажа, фото ниже .

Прорези для винтов позволяют регулировать положение ящика внутрь, наружу, вверх и вниз.Правильно расположив ящик, ввинтите винты в отверстия, чтобы зафиксировать ползунок на месте.

Кроме того, слайды в руке должны крепиться на определенной стороне, фото ниже ; неуправляемые слайды монтируются с обеих сторон.

Знай справа налево. На направляющих, которые должны быть установлены на определенной стороне шкафа (если смотреть с передней стороны шкафа), нанесено это обозначение.

Теперь, когда вы знаете варианты, просто рассмотрите все требования к установке и выберите слайд, который лучше всего подходит для вашего проекта.

Некоторые навороченные функции

Производители предлагают несколько вариантов, чтобы добавить роскоши работе выдвижных ящиков.
Мягкое закрывание сдвигает ящик при закрытии медленнее, чтобы он не хлопал.
Самозакрывающиеся направляющие развивают концепцию и закрывают ящик простым легким нажатием на его переднюю часть.
Сенсорное освобождение слайды делают наоборот — при прикосновении ящик открывается; полезно для гладких шкафов без тяги.
Прогрессивное движение ползуны обеспечивают плавное скольжение, потому что все сегменты движутся одновременно, вместо того, чтобы один сегмент достиг конца своего хода, прежде чем он начнет тянуть за собой следующий.
Фиксатор и фиксатор Слайды удерживаются в установленном положении до тех пор, пока они не будут нажаты, предотвращая непреднамеренное движение — идеально подходит для небольших подставок для приборов или разделочных досок.

Типы выдвижных ящиков

— Руководство по покупке Thomas

Слайды для выдвижных ящиков — также называемые направляющими для выдвижных ящиков — это устройства, которые позволяют отдельным ящикам выдвигаться и выдвигаться из выдвижного ящика, позволяя пользователям легко получать доступ к находящимся внутри объектам.

Эти устройства могут быть спроектированы и сконструированы по широкому диапазону характеристик, в том числе:

  • Тип монтажа (например, сбоку, по центру, снизу и снизу)
  • Длина направляющей
  • выдвижение ползуна (например, перебег, полный, три четверти и т. Д.)
  • Номинальная масса (т. Е. Максимальная грузоподъемность)
  • Отделка

В дополнение к этим характеристикам в направляющих ящиках используются различные механизмы и они демонстрируют различную функциональность в зависимости от используемого типа.Вот некоторые из распространенных типов выдвижных ящиков:

  • Горки деревянные
  • Роликовые направляющие
  • Направляющие на шариковых подшипниках

В следующих разделах дается краткое описание вышеупомянутых типов выдвижных ящиков.

Деревянные горки

До разработки более современных конструкций направляющих ящиков из пластика и металла производители корпусов и мебели использовали исключительно деревянные направляющие. Эти устройства, изготовленные из деревянных планок, служат горизонтальными направляющими, на которые опираются и скользят ящики.В зависимости от корпуса или лицевой стороны ящика на направляющих также могут быть установлены направляющие, которые помогают направлять движение ящиков при открытии и закрытии.

Использование деревянных направляющих в мебели и корпусных деталях требует точного изготовления и сборки, чтобы обеспечить плавное перемещение ящика, не будучи слишком свободным или слишком плотным. Хотя добиться правильной подгонки сложно, в результате получается готовый ящик, который не требует дополнительного оборудования или компонентов фальшивой поверхности. Однако, несмотря на эстетическую ценность использования деревянных направляющих, сложность достижения сбалансированной посадки ящика вкупе с ограничениями на расширение — т.е.е., полное выдвижение невозможно с принесением в жертву стабильности — и тенденции к прилипанию — особенно во влажной среде — часто делают их менее подходящими для использования, чем другие типы направляющих ящиков.

Роликовые направляющие

Роликовые направляющие обычно состоят из двух сопряженных друг с другом металлических профилей с эпоксидным покрытием, один из которых крепится к ящику, а другой — к раме шкафа, и нейлоновых колес, которые позволяют профилям плавно и бесшумно перемещаться друг по другу. По сравнению с деревянными направляющими, эти направляющие более заметны, поскольку они прикрепляются к сторонам ящика и, следовательно, при желании потребуют фальшивой поверхности или расширенной передней кромки ящика, чтобы скрыть оборудование.

Доступны модели с боковым и нижним креплением — также иногда называемые европейскими моделями с нижним креплением. Роликовые направляющие обычно используются для более легких применений (~ 75 фунтов).

Направляющие на шарикоподшипниках

Как следует из их названия, направляющие с шарикоподшипниками содержат компоненты шарикоподшипника, которые позволяют компонентам из сопряженной стали или стальному сплаву плавно и бесшумно перемещаться относительно друг друга. По сравнению с роликовыми направляющими, эти направляющие более долговечны и обладают большей грузоподъемностью (> 500 фунтов.).

Направляющие на шарикоподшипниках доступны в моделях с поступательным движением или телескопических направляющих. В слайдах с поступательным движением все компоненты слайдов перемещаются одновременно, что обеспечивает плавное и бесшумное открывание и закрытие. С другой стороны, телескопические направляющие делятся на сегменты, и движения отдельных сегментов скольжения происходят поэтапно, причем каждый сегмент полностью расширяется (или уплотняется) перед распространением движения следующего сегмента.

Дополнительные функции и особенности выдвижных ящиков

В дополнение к механизмам, описанным выше, которые позволяют открывать и закрывать ящики пользователем, существуют дополнительные функции и возможности, доступные для выдвижных ящиков, которые могут повысить функциональность и улучшить взаимодействие с пользователем.Некоторые из этих вариантов включают:

  • Soft-Close : гидравлические демпфирующие компоненты предотвращают захлопывание ящиков, снижая уровень шума и повреждения ящика
  • Push-To-Open : ящик открывается при нажатии на переднюю поверхность, что устраняет необходимость в дополнительных аппаратных компонентах
  • Вспомогательное открытие / закрытие : вспомогательный механизм автоматически закрывает или открывает ящик на три четверти хода
  • Удержание / удержание : ящик остается открытым или закрытым до тех пор, пока не будет приложен определенный уровень силы
  • Lock-In / Lock-Out : ящик остается заблокированным в открытом или закрытом состоянии до тех пор, пока не будет отпущен элемент рычага

Сводка

Это руководство дает общее представление о доступных типах выдвижных ящиков.

Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим руководствам Thomas или посетите платформу Thomas Supplier Discovery Platform, где вы найдете информацию о более чем 500 000 коммерческих и промышленных поставщиков.

Источники
  1. https://www.ovisonline.com/Drawer-Slide-Terms-Definitions.aspx
  2. https://www.woodmagazine.com/woodworking-how-to/doors-drawers/drawer-slides-demystified
  3. https://www.popularwoodworking.com/woodworking-blogs/3-kinds-of-drawer-slides-pros-and-cons/
  4. https: // www.libertyhardware.com/project-inspiration/projects-and-ideas/how-to-install-5-types-of-drawer-slides
  5. https://www.rockler.com/learn/choosing-drawer-slide/
  6. https://www.wwhardware.com/drawer-slide-guide
  7. https://homesteady.com/list-7234859-types-drawer-runners.htm

Прочие «виды» изделий

Больше от Machinery, Tools & Supplies

Как установить 5 типов направляющих для ящиков

Поиск

Марка

LibertyBrainerdDeltaPeerlessHomeGrown by LibertyФрэнклин БрассОсновы проектаMotivЛучшее значениеVortexСтрелаYoung House Love by Liberty

Отделки

Aged Матовый CopperAged PewterAluminumAmber & Satin NickelAntique BrassAntique Brass & OakAntique Brass & OatmealAntique CopperAntique Медь NickelAntique EnglishAntique IronAntique LancasterAntique PewterAqua Синий & BlackAvante античная латунь 1Avante античная латунь 2AvanteBronzew / CopperHighlightsBark & ​​Cocoa BronzeBark & ​​Delta Oil втирают BronzeBark и матовым никелем E-CoatedBayview BrassBayview Brass & BlackBayview Латунь и матовое стеклоBayview Латунь и мягкое железоБедфорд латуньБедфордский никельЧерныйЧерный и никельЧерный и полированный никельЧерный и коричневыйЧерный и белыйЧерный (WG) и сатиновый никель E-CoЧерный (древесное зерно) и никельЧерный и матовый никельЧерный и нержавеющая стальЧерная латуньЧерная латуньЧерная латуньЧерная и нержавеющая стальЧерный и черный хром (Без отделки с маслом) Блестящая нержавеющая стальБронзаБронзовый антикБронза с медными бликамиБронза с медными бликамиБронза с золотыми бликами бросился AluminumBrushed BrassBrushed BronzeBrushed CopperBrushed NickelBrushed Никель PlateBrushed масло втирают BronzeBrushed сатин PewterBrushed сатин Pewter & BlackBrushed атласная Красный AntiqueBrushed Sterling SilverBurnished Античная BrassChampagne BronzeChampagne Bronze & BlackChampagne Bronze & IvoryCharcoalChromeChrome & ClearChrome & Red & сплавы хром-кобальт-молибденовые T085-2-1Chrome & WhiteChrome и льняные FrameChrome PlatedChrome ж / Cerulean GlassClassic BronzeClearClear & BlackCocoaCocoa & Soft IronCocoa и Flat BlackCocoa и сатин NickelCocoa BronzeCocoa Bronze & ClearCopper KettleCrystal & BrassDark масло втирают BronzeDark SandDark TealDark Wood StainDarkcaramel & BronzewcopperhghDelta матовый NickelDelta матовый NickelDelta масло втирают BronzeDistressed Dark Gun MetalDistressed масло втирают BronzeDriftwood & Soft IronDull ChromeDummyEspressoEspresso & Antique IronEspresso И бронза с медью, плоский черный, плоский черный, латунь, черный и нержавеющая сталь, плоский никель, плоский белый и сатиновый никель, плоский белый & WhiteFrosted White And SlateGalvanizedGrayGray и Soft IronGraywash & Flat BlackGraywash & Satin NickelGreen и BlackGrey дерева и металла FrameGrey Вуд StainHammerslag GreenHeirloom SilverHeirloom Silver & Flat BlackHeirloom Silver & Bayview BrassHoney Maple & Statuary BronzeHot PinkIvoryIvory & Warm ChestnutLacquered AluminumLacquered Pine & Brass PlatedLancasterLavenderLavender & Satin NickelLight AlmondLight SandLinen Ткань И мягкое железо, матовый черный с микротекстурой, матовый хром, матовый никель, белый матовый, с микротекстурой, дуб средний, морилка для дерева, молочно-прозрачный, смешанные покрытия — смешанные, смешанные покрытия — саммозаичная рамка AntiquePinkРозовый и сатиновый никельПол.Никель и черная кожаПолированная латуньПолированная латунь и слоновая костьПолированная латунь и красный дуб E-CoЧистый белый и хромЧистый белый и матовый никельЧистый белый и сатиновый никельКрасныйКрасный и черныйКрасный античный низкий блескРубчатая бронзаРубчатая бронза IiРжавчинаРжавое железоРжавая сосна и состаренная латуньСедлоШалфейКатин хромСатиновый никельСатиновый никель и чёрныйСатин никель-мертный никель и синийСатиновый никель-никель-никель-синийСатиновый никель и прозрачный С какао-бронзойСатиновая нержавеющая стальСедона-бронзаСереброМягкая латуньМягкое железоМягкое железо и сатинированный никельГубчатая медьНержавеющая стальНержавеющая стальСтандартное полированное стекло ClearTanTealTeal PatinaTruClarity Deluxe Стекло со скошенной кромкойВращенная антикварная латуньНатавленная темная бронзовая стальВыбранная оловоНедобработанная древесинаvВенецианская бронзаВенецианская бронза и мягкая медьВенецианская бронза, медное обнажениеВинт.Черная и шампанская бронзаВинтажный античный белыйВинтажный черный и винтажный никельВинтажный черный с латунью БэйвьюВинтажный никельТеплый миндальТеплый каштанТеплый каштан и мягкое железоТеплый серый и полированный никельТепло-серый (9C) и плоский черныйБелыйБелая и шампанская бронзаБелые и серыеБелые антикварные С цветкомБелый с белым виниломБелый, хром, прозрачный кованое железоЖелтый цинк

Категория

Фурнитура для шкафаДекоративные стеллажи и кронштейныЗеркалаДвери для душаАксессуары для ванных комнатБезопасность в ваннойХранение и организация ванных

Стиль

Повседневная.КлассическийКлассический ПовседневныйСовременныйСовременныйРустикТрадиционный.УтилитаПричудливый

Преимущества полноприводных направляющих для выдвижных ящиков

Преимущества направляющих для ящиков с полным выдвижением

Мы держим пари, что вы открываете и закрываете ящики в своем доме по сто раз в день и даже не задумываетесь о том, как далеко они выходят.То есть до тех пор, пока вы не почувствуете, что нащупываете заднюю часть ящика в поисках той рулетки, о которой вы точно знаете, что где-то там есть. Знаете ли вы, что механизм, который позволяет выдвигать и выдвигать ящик, на самом деле называется выдвижным ящиком? Знаете ли вы, что салазки полного выдвижения позволяют дотянуться даже до самой задней части ящиков?

Когда вы покупаете шкаф, комод или письменный стол, что вы делаете в первую очередь? Вы выдвигаете ящики. Превосходный выдвижной ящик выдвигается тихо и плавно, создавая впечатление высококачественного предмета.Но помимо ощущения (тяжелая нагрузка, мягкое закрывание и т. Д.), Задумываетесь ли вы о том, насколько далеко выдвигается ящик на самом деле? Вы можете выбрать направляющие ящика с разной длиной выдвижения. Некоторые выдвигаются из шкафа лишь частично, а другие выдвигаются полностью. Есть много различных типов выдвижных ящиков на выбор. Но если вам нужен легкий доступ ко всему ящику по всей длине, выдвижная направляющая ящика с полным выдвижением может быть именно тем, что вам нужно.

Что такое слайд с полным выдвижением ящика?

Направляющие для выдвижных ящиков позволяют выдвигать и выдвигать ящик из шкафа, в котором он находится.Обычно они размещаются с обеих сторон ящика, но могут также располагаться сверху или снизу. Все зависит от желаемого дизайна. Направляющие ящика бывают трех различных конфигураций: 3/4 выдвижения, полного выдвижения и выдвижения, известного как перебег. Люди считают раздвижные горки 3/4 самыми экономичными. Они подходят, если вам не нужен полный доступ к ящику. Выдвижные направляющие ящика позволяют выдвигать ящик из шкафа, позволяя при необходимости отойти за него.Направляющие ящика полного выдвижения обычно наиболее желательны. Этот тип выдвижных направляющих обеспечивает полный доступ к ящику, сохраняя его втянутым в шкаф, в результате чего получается красивый, чистый и законченный вид.

Как они работают?

На самом деле направляющая ящика — довольно сложное оборудование. Они состоят из пары соединенных вместе прочных деталей из нержавеющей стали. Одна часть устанавливается на ящик ящика, а другая прикрепляется к части шкафа. Одна из частей имеет выступ, который предотвращает перемещение ящика вперед и назад при открытии или закрытии.Скользящее движение создается с помощью нейлоновых роликов или системы шарикоподшипников. Направляющая полного выдвижения имеет несколько различных вариантов крепления:

  • Нижнее крепление: Здесь направляющие устанавливаются на нижней левой и правой сторонах ящика, и чаще всего вместо системы на шарикоподшипниках используется роликовая система. Обычно слайды с нижним креплением предлагают расширение только на 3/4, но вы также можете получить их в слайде с полным выдвижением.
  • Центральное крепление: Этот слайд состоит из одного слайда, который крепится к нижней центральной части ящика.Центральные крепления проще установить. Однако они используются не так часто, потому что имеют гораздо меньшую грузоподъемность, чем другие типы креплений. Так что они не такие тяжелые.
  • Боковое крепление: Как следует из названия, эти направляющие устанавливаются на любой край ящика и соответствующих стенок шкафа. Это скользящее крепление очень популярно, поскольку его можно использовать во многих различных приложениях. Система шариковых подшипников входит в стандартную комплектацию большинства боковых направляющих.

Когда ящик открыт, система шарикоподшипников позволяет двум стальным деталям плавно скользить друг относительно друга.Ползун имеет телескопическое действие, что дает вам дополнительные несколько дюймов, необходимые для полного доступа к ящику.

Как снять ящик с полными выдвижными направляющими

Никто не вынимает ящик из шкафа просто для развлечения. За ним либо что-то застряло, либо сам ящик срывается с рельсов. Снять ящик с направляющими полного выдвижения может быть непросто. Тем более, что вы, вероятно, уже разочарованы тем, что вам это нужно сделать. Но если вы знаете фокус, удалить ящик с полными направляющими на самом деле довольно просто.

  1. Даже если у вас может возникнуть соблазн этого не делать, лучше всего очистить ящик, прежде чем пытаться его вынуть. Чем меньше вес в ящике, тем легче будет маневрировать.
  2. После того, как вы опустошили ящик, полностью выдвиньте его из шкафа.
  3. Посмотрите сбоку ящика. Изучите направляющую, по которой удлинитель вставляется и выходит из шкафа. Вы должны увидеть рычаг или язычок с каждой стороны направляющей ящика.
  4. Нажмите на рычаги и осторожно потяните за ящик.Обратите внимание, что один из рычагов, скорее всего, будет нажимать вниз, в то время как другая сторона потребует от вас подтягивания. Одновременное использование обоих рычагов освобождает направляющие ящика и позволяет вынуть ящик из шкафа.
  5. Когда вы будете готовы поставить ящик на место, задвиньте выступающие направляющие обратно в шкаф. Совместите пазы или выемки направляющей на ящике с направляющими, прикрепленными к шкафу. Когда вы вставите ящик на место, вы услышите щелчок, когда он соприкоснется с телескопической частью направляющей ящика.Теперь вы сможете полностью задвинуть ящик на место.

Где используются направляющие ящика полного выдвижения?

Craftsman использует направляющие для выдвижных ящиков полного выдвижения во многих различных областях. Вы найдете их в кухонных шкафах, ящиках комода, ящиках стола и картотечных шкафах. Вы будете нуждаться в слайдах с полным выдвижением в любое время, когда вам потребуется полный доступ к ящику. Вся мебель в нашем магазине Amish Outlet Store изготовлена ​​с использованием сверхмощных выдвижных ящиков полного выдвижения.Например, взгляните на этот красивый арлингтонский комод с зеркалом. Он отличается великолепными шарнирами «ласточкин хвост» и выдвижными выдвижными ящиками полного выдвижения. Удобно иметь выдвижной ящик полного выдвижения на комоде или шкафу для одежды. Вы пробовали убрать одежду в ящик, который не открывается полностью? Другие места, где ящики полного выдвижения — развлекательные центры и картотеки. Эти направляющие для ящиков выдерживают большой вес и достаточно прочные, чтобы выдерживать частые перемещения.

Направляющие ящика доступны во многих комбинациях длины, крепления и удлинения.Решение о том, какой тип выдвижных ящиков вам понадобится, будет зависеть от того, для чего будет использоваться ящик. Полностью выдвижные направляющие ящика удивительно удобны, обеспечивая полный доступ к ящику с минимальными усилиями с вашей стороны. Если вам нужны ящики, которые будут выдерживать большой вес, выберите боковые выдвижные направляющие с системой шарикоподшипников. Вы даже можете получить направляющие ящика полного выдвижения со специальными функциями, такими как система плавного закрывания, которая предотвращает захлопывание ящика.

admin

Добавить комментарий

Ваш адрес email не будет опубликован.
