Ручные пресс-клещи обжимные и универсальные кримперы: для обжима контактов, витой пары RJ 45 и наконечников проводов

Полезная информация

Одним из видов профессиональных инструментов являются ручные пресс-клещи, или кримперы. Они предназначены для работ по обжимке кабелей и проводов.

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клейм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники  кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей. При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного наконечника. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи?

  • Диапазон опрессовки. Эта характеристика показывает максимальные и минимальные сечения кабелей, которые ручные пресс-клещи способны опрессовать. Если предстоит работать с кабелями небольших сечений, то стоит выбрать пресс-клещи с диапазоном от 0,5 до 6 мм2, а для толстых кабелей нужно приобретать инструмент с диапазоном 10 — 25 мм2.
  • Изоляция ручек. Обычно ручки пресс-клещей изготавливаются из пластика, но у некоторых моделей кримперов есть специальные прорезиненные вставки. Резина не проводит электрический ток, поэтому если кабель, с которым  работают ручными пресс-клещами, окажется под напряжением, человеку не будет грозить опасность поражения током.

В нашем интернет-магазине Вы можете выбрать и купить ручные пресс-клещи для электромонтажных работ и кримперы. Для того чтобы сделать заказ, позвоните менеджеру по телефону или добавьте выбранный товар в корзину.

Опрессовка проводов. Инструмент и виды гильз. Обжатие

Самый действенный способ соединения проводов в местах, где сильная вибрация, когда длина проводов для соединения недостаточна для сварки или пайки — опрессовка проводов. Такой процесс может осуществляться двумя способами: гильзами или наконечниками.

Но для качественного соединения необходим специальный инструмент в виде прессовых клещей, либо оборудования с гидропрессом.

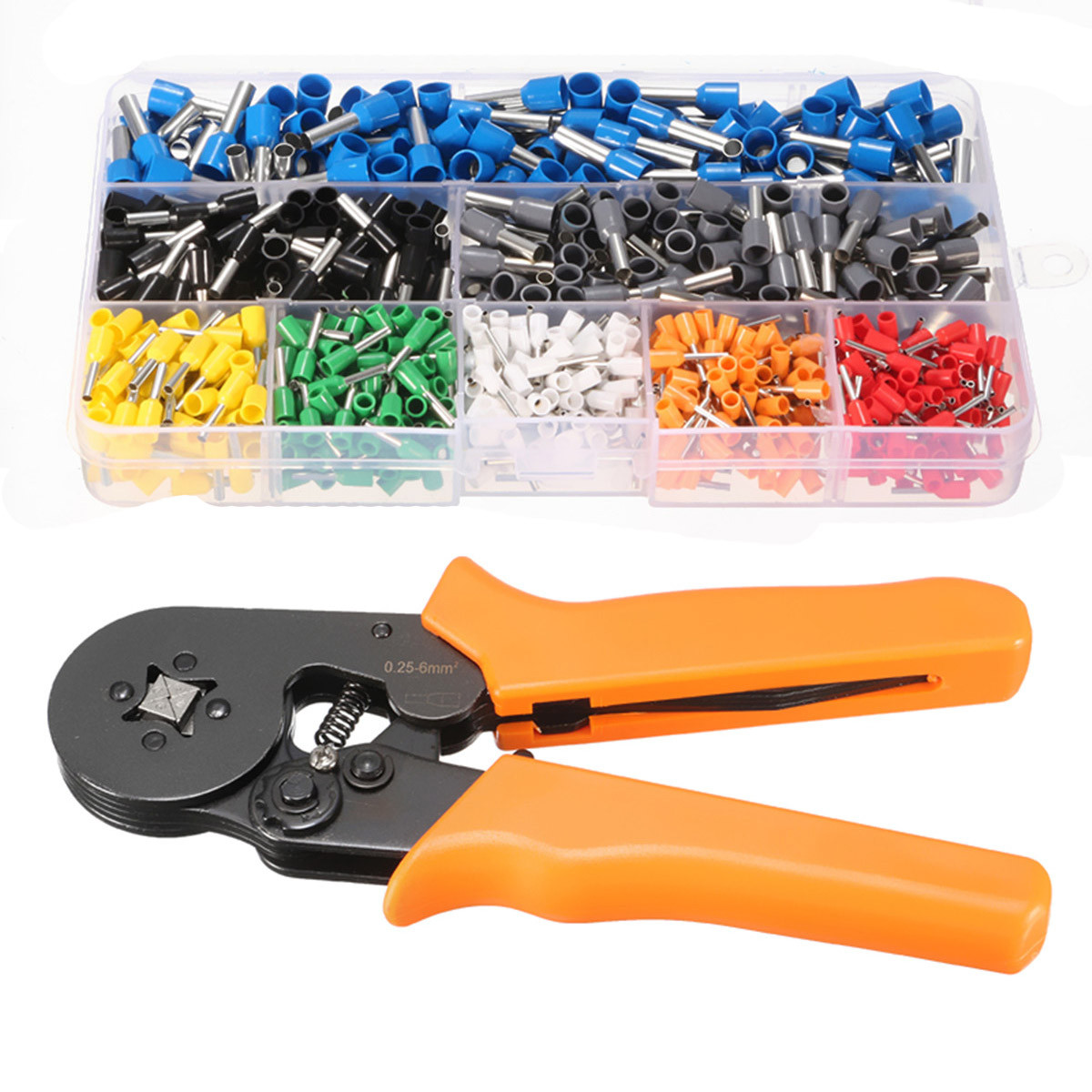

Гильзование проводов

В силовых и распределительных шкафах при использовании гибкого многожильного медного провода положено устанавливать гильзы на оголенные части провода.

Этот процесс называется гильзование, иногда обжим или опрессовка проводов. Гильзы выпускаются разных размеров, от 0,75 до 40 мм2. Есть гильзы с изолированным фланцем и без него. Кроме цены нет никакой разницы.

Обычно фланцы гильз маркируются по цвету, который соответствует размеру гильзы. Но есть производители, которые не заморачиваются, и выпускают одноцветные гильзы. В любом случае, диаметр гильзы нужно выбрать такой, чтобы гильза заходила на провод как можно плотнее. Это не всегда можно сделать по маркировке, так как некоторые провода могут быть выполнены по ТУ, и иметь меньше размер, чем заявленный.

Часто гильзы на 1,5 мм2 с легкостью залетает на провод с маркировкой 2 мм2. Еще один важный момент – это материал, из которого изготовлены гильзы. При покупке убедитесь, что это медные и луженые гильзы. Взаимодействуя с воздухом, медь может окисляться, темнеть и терять качество контакта. Лужение меди – это старый способ, которым издревле пользуются электрики, чтобы сделать контакт долговечным и надежным. Сделать как для себя.

Зачем нужна опрессовка проводов

Что плохого в обычном методе крепления провода в зажимах электрических приборов? При зажиме пучок провода раздавливается и распушается. А некоторые проводки разрушаются. Отделенные от основной группы и поврежденные проводки, уже не используются, что приводит к нагреву мест соединения, иногда даже их обгорание.

Также медь остается открытой для доступа влаги и кислорода, что приводит к ее потемнению и окислению. Вследствие чего также теряется качество контакта. Опрессовка проводов гильзами поможет увеличить в разы надежность соединений и устранить все эти перечисленные проблемы.

Во-первых, обжатый гильзой конец, считается воздухонепроницаемым. Гильза не позволит проводкам повредиться или быть незадействованными, а ее луженая поверхность будет надежно защищена от воздействия окружающей среды.

Что нужно для гильзования

Гильзы продаются в огромном количестве, в любом ассортименте, в любом магазине электротоваров и как минимум, нужно обжимное устройство:
  • Двухгубочное устройство. Это устройство выполнено в виде пассатиж, но с системой усиления сжатия, с двумя губками. Существуют разные виды губок для обжатия, как гильз, так и для вилочных или круглых наконечников для проводов.
  • Также существую четырехгубочные обжимники. Они служат для обжима только гильз.
  • Еще существуют и шестигубочные обжимники.
  • В дополнение можно приобрести устройство оголения проводов. Их также существует несколько видов, для разных проводов.

Также хорошо приобрести резак для выполнения точных срезов. Продавцы даже дают кусок провода и резак, предлагают попробовать сделать срез. Провод режется как по маслу. Так что, без сомнений можно приобретать такой резак, так как он хорошего качества. Он очень пригодится для работы.

Порядок обжатия проводов

  • Обрезаем провод резаком. Нужен очень точный срез. Чем он точнее, тем легче будет надеть гильзу, не замяв проводков.
  • Отмеряем и оголяем часть провода на длину гильзы. Работаем очень осторожно, чтобы не повредить проводки. Смысл гильзования теряется, если мы все равно повредим несколько проводков и ухудшим качество контакта. Никогда не скручивайте провода перед тем, как надевать их на гильзу, даже слегка. У гильзы есть небольшая юбочка. Она поможет надеть гильзу даже на слегка распушенный провод. Эту важную фишку знают даже не все профессионалы. В других средствах информации могут показывать, что все хотя бы слегка скручивают проводки. Этого делать категорически нежелательно, потому что проводки обжимаются под очень высоким давлением так, что даже могут терять свою округлую форму, если лежат параллельно, принимая слегка шестигранную форму. Это приводит к увеличению контакта проводов между собой. Если же их скрутить, то при обжимке в тех местах, где провода пересекаются, проводки могут передавить друг друга и деформироваться.
  • Надеваем гильзу на оголенную часть провода. Можно слегка покручивать гильзу, это не страшно.
  • Вставляем в зажим соответствующего размера и зажимаем.

Теперь, присоединяя провод к автомату или другому устройству, будет очень надежное и долговечное соединение, которое обеспечила опрессовка проводов.

Способ соединения в металлических гильзах

При ремонте или прокладке проводки необходимо создавать надежные электрические соединения проводов. Есть много различных способов, которые выбираются исходя из условий объекта. Рассмотрим, как проводится соединение и опрессовка проводов, применяемые инструменты.

Использование гильз

Гильзы используются для соединения проводов в электропроводке в случаях:
  • Применяется электрооборудование с нагрузкой большими токами. Необходимо обеспечить надежный контакт для исключения нагрева.
  • Сечение провода не позволяет сделать соединение проводов другими способами.
  • Нет места в распределительной коробке для соединений. Провода соединяются за пределами коробки.
  • Пространство для соединения ограничено, большая высота объекта, другие способы сделать проблематично.

Виды гильз

Важно выбрать правильно диаметр гильзы и ее материал, так как качество контакта будет от этого зависеть. Гильзы делятся по материалу изготовления. Бывают гильзы обычные медные, определенного диаметра и длины. Существуют также луженые гильзы. Ее поверхность покрывается смесью висмута и олова для предотвращения окисления металла.

Алюминиевые гильзы имеют такие же параметры, как и медные. Комбинированные варианты гильз служат для соединения проводов, изготовленных из разных металлов, называются алюмомедными, с обозначением ГАМ.

В медную половину вставляется провод из меди, а в другую половину укладывается провод из алюминия. Два элемента гильзы соединяются фрикционной сваркой. Это уменьшает потери тока на контактах.

Гильзы изолированные. На поверхности нанесен слой изоляции из ПВХ. Гильзы опрессовываются вместе с изоляцией. Они применяются только для медных проводов.

Конструктивные особенности

  • Обычные гильзы с отверстием, классического вида.
  • Комбинированная модель из двух половинок.
  • Гильзы луженые и медные, имеющие в центре поперечную перегородку для обеспечения вставления равных частей проводов с обеих сторон гильзы. Это позволяет создать равное распределение тока.
  • Гильзы могут иметь одно отверстие с одной стороны, для соединения разветвляющей сети вставляются несколько проводов в одно отверстие.

Инструменты

  • Нож для снятия изоляции.
  • Бокорезы и пассатижи для отрезания провода.
  • Опрессовочные клещи классического типа, для ручного использования.
  • Мощные клещи с длинными ручками или с гидропрессом. Для соединения жил более 6 мм2.
  • Расходные материалы, изолента, термоусадка.

Порядок опрессовки проводов

  • Определяется способ соединения проводов: стык в стык, или с одной стороны гильзы.
  • Выбирается размер, материал гильзы и ее форма. Для медных проводов выбираются медные гильзы, для алюминиевых проводов – алюминиевые гильзы. Для разных проводов – комбинированные. Диаметр гильзы выбирается по сечению проводов.
  • Ножом снимается изоляция с обоих концов провода. Длина снятия определяется по глубине вставления в гильзу. Излишнее снятие изоляции не рекомендуется.
  • Зачищенные края провода вставляются в гильзу. Гильза устанавливается в опрессовочные клещи в соответствующую ячейку. Сжимаются рукоятки клещей. Обжатие делается по всей длине гильзы.
  • Контакты с обжатыми гильзами необходимо заизолировать. Можно воспользоваться термоусадочными материалами, применяя нагрев газовой горелкой. Также применяют изоляционную ленту или пластиковые наконечники.

Ошибки при опрессовке проводов

  • Основной ошибкой является неправильный подбор типа гильзы. Если она меньше, чем нужно, то провод может передавиться краем гильзы, что приведет к переламыванию сплющенной жилы. Если гильза оказалась большой, то надежность контакта станет хуже. При этом провода в гильзе будут лежать неплотно. С течением времени соединение нагреется, подгорит. В итоге нарушится контакт соединения проводов.
  • Подбор матриц и пуансонов для клещей осуществлен неправильно. Это приводит к подобному эффекту, что обуславливает также плохой контакт с вытекающими последствиями. Надо учитывать, что матрицы постепенно изнашиваются, их размеры нарушаются. Укорачивание гильзы недопустимо. Это снижает площадь контакта.
  • Опрессовка проводов гильзами проводится с помощью молотка и зубила. Это недопустимо с точки зрения правил опрессовки. В крайнем случае, когда нет возможности использовать нормальный инструмент, это может быть допущено. Но если имеются хорошие инструменты, то другой альтернативы не может быть.
Похожие темы:

пошаговые инструкции и схемы цветов на 4 и 8 жил

Несмотря на кажущуюся простоту вопроса и наличия в сети необходимой информации, с обжимом витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с инсталляцией локальных сетей. В этой подборке мы постарались собрать всю информацию, максимально раскрывающую данную тему, начиная от необходимого инструмента и заканчивая различными схемами обжима.

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

  • Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка.
    Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

  1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
  2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
  3. Эргономичность, инструмент должен быть удобен.
  • Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен.
    Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).

  • Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т. д.
    Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

  • К основному и удаленному модулю подключается тестируемый кабель.
  • Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
  • Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

  1. Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции.
    Снятие изоляции при помощи стриппера
  2. Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее.
    Производите обрезку
  3. Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже.
    Рис. 8. А – правильный обжим, В – неправильный
  4. Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска.
    Обжатие коннектора кримпером

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

Отвертка в качестве обжимного инструмента

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.
https://www.youtube.com/watch?v=rNNckAnvFX4

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.

Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.
https://www.youtube.com/watch?v=ty7slfm7bzI

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

  1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
  2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

  1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
  2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
  3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

  1. Обжимка должна производиться с соблюдением цветовой схемы.
  2. Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
  3. Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
  4. Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
  5. Проверка кабеля тестером позволяет оперативно обнаружить проблему.
  6. Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Список использованной литературы

  • Бартош А.И. «Электрика для любознательных» 2019
  • Кирюхин А. «Справочник домашнего электрика» 1996
  • Черничкин М.Ю., Степанов С.И., Екимов И.В. «Все об электрике. Современная иллюстрированная энциклопедия» 2016
  • Джексон Альберт «Электрика. Популярная энциклопедия» 2017

Обжимной инструмент

Пресс-клещи мультидиапазонные

Используется для опрессовки изолированных и неизолированных втулочных наконечников.

Кримперы универсальные

Используется для опрессовки кабельных наконечников.

Кримперы универсальные в наборе

Ручные пресс-клещи, или кримперы предназначены для работ по обжимке кабелей и проводов. Используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клейм и контактных гильз разного размера.

Набор ЗУБР кримпер «СУПЕР-КОННЕКТ», серия ЭКСПЕРТ

  • Набор 7 в 1
  • Храповый механизм, обеспечивающий блокировку обратного хода до завершения полного цикла опрессовки
  • Удлиненные нескользящие рукоятки, позволяющие производить опрессовку двумя руками
  • Регулятор прижимного усилия матриц

Набор пресс-клещи, в кейсе, ПК-Н, серия ПРОФЕССИОНАЛ

  • Набор 5 в 1
  • Храповый механизм, обеспечивающий блокировку обратного хода до завершения полного цикла опрессовки
  • Удлиненные нескользящие рукоятки, позволяющие производить опрессовку двумя руками
  • Регулятор прижимного усилия матриц

Инструменты для затяжки и обрезки хомутов

Инструменты для снятия изоляции, применяемые для зачистки проводов, представлены такими приспособлениями как: кабельные ножи, щипцы, кусачки, стрипперы. Выбор подходящего инструмента зависит от сечения провода, объема работы и предпочтений мастера. Предназначены для профессионалов, которым важна скорость и точность работы.

Кримперы для обжима RJ-разъемов Используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клейм и контактных гильз разного

Используется для опрессовки RJ-разъемов,  резки,  снятия изоляции и оболочки с проводов типа UTP, STP

Кримпер для обжима RJ-разъемов, серия ЭКСПЕРТ

  • 4 в 1: обжим разъемов RJ, снятие изоляции с плоских телефонных, снятие оболочки с круглых проводов типа UTP, STP, резка проводов
  • Блокиратор рукояток, возвратная пружина
  • Храповый механизм, гарантирующий полный цикл опрессовки
  • Рычаг для разблокировки

Кримпер для обжима RJ-разъемов, серия ПРОФЕССИОНАЛ

  • 4 в 1: обжим разъемов RJ, снятие изоляции с плоских телефонных, снятие оболочки с круглых проводов типа UTP, STP, резка проводов
  • Блокиратор рукояток, возвратная пружина
  • Храповый механизм, гарантирующий полный цикл опрессовки
  • Рычаг для разблокировки

Клещи обжимные – что это такое, их разновидности и применение

Залогом любого качественного электрического соединения является площадь соприкосновения проводов – чем она больше, тем надежнее контакт. Разумеется, все это подбирается относительно сечения соединяемых проводов, поэтому здесь главное обойтись без фанатизма. Если первые соединения такого типа представляли собой длинные скрутки, обжатые плоскогубцами, то сейчас это ровные провода, которые клещи обжимные скрепляют между собой внутри специальной опрессовочной втулки. Минус такого способа соединения в необходимости иметь инструмент для обжима и расходники в виде втулок или наконечников, но это полностью компенсируется увеличением скорости работы и улучшением ее качества.

Где используются обжимные клещи

Независимо от размера кримпера, у него есть только два основных способа применения – подготовка токоведущих жил для закрепления их в клеммах розеток, выключателей и прочих электроприборов, а также соединение нескольких проводов между собой.

В первом случае опрессовка оправдана, если используются многожильные провода. Если их зажать в клеммы контактов без подготовки, то со временем под действием электрического тока (он создает микровибрацию) жилки «утрясутся», между ними появится свободное пространство и контакт в целом ослабеет.

Это одна из причин, по которой для прокладки силовой электропроводки советуют использование одножильных проводов, но с распространением устройств для обжима наконечников проводов эта рекомендация потеряла смысл.

Также опрессовка используется при работе с кабелями большого сечения – она применялась даже задолго до появления «бытовых» устройств. Правда качественное соединение возможно получить только используя специальный пресс для обжима кабельных наконечников, который и сейчас далеко не карманных размеров. Чтобы создать необходимое усилие, в таких устройствах используется принцип домкрата или отдельный гидравлический привод – силы человека, даже приложенной через обычный рычаг, чтобы качественно обжать толстый кабель, недостаточно. Пример такого устройства на видео:

Полезной будет обжимка и при необходимости соединить два и больше проводов. В таком случае они собираются вместе, на них надевается втулка и обжимается. При этом провода могут быть вставляться во втулку как с одной, так и с двух сторон: в первом случае получается подобие скрутки, а во втором – муфты.

Преимущество такого вида крепления в том, что после опрессовки внутрь гильзы не проникает воздух – по сути получается герметичное соединение. Это позволяет соединять таким способом даже медные и алюминиевые провода, контакт между которыми в обычных условиях со временем окисляется.

Разновидности обжимных клещей

Конструкционно клещи для обжима делятся на два основных типа – действующие по принципу пасатижей или диафрагменные.

Первые из них более распространенные – они выполняют сдавливание только с двух сторон, но в отличие от пасатажей имеют в губках вырезы специальной формы, которые работают в качестве направляющих. Это позволяет выполнять качественное крепление на жиле провода наконечников, основание которых в сечении имеет «П»-образную форму.

На видео различные виды инструмента для обжима проводов:

Преимущество таких устройств, выполняющих обжим жил проводов в их относительной универсальности – к наконечниками ими можно «подобраться» с любой стороны. Главный недостаток кроется в необходимости иметь «на подхвате» несколько таких клещей, так как на губках обычно помещаются вырезы для 3-4 размеров гильз. Как вариант можно приобрести универсальный кримпер для обжима со сменными матрицами, которые крепятся на специальной кассете. При необходимости поработать с другими видами наконечников, старые защелкиваются в кассете и на их место выбираются подходящие.

Диафрагменные устройства могут обжимать гильзы с четырех или шести сторон – в зависимости от механизма диафрагмы. За счет полного обхвата ими выполняется более качественный и плотный обжим конца кабеля, а также устройство автоматически подстраивается под любую толщину гильзы.

Перед выбором такого инструмента надо учитывать его главный недостаток – опрессовать можно только гильзу, в которую провода вставлены с одной стороны – в противном случае клещи останутся на проводе, так как их головка замкнута.

Несколько отдельной категорией идут кримперы, что выполняют обжим компьютерного кабеля типа «витая пара» и ему подобных. Принцип действия такого инструмента такой же, как и двухгубочных клещей, но вместо железных или медных втулок, их матрицы «заточены» для работы со штекерами для компьютеров или телефонов. Здесь производится не обжим как таковой, а смещение контактов, которые прорезают изоляцию проводов и плотно прижимаются к их жилам.

Как работать с обжимными клещами – важные нюансы

Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.

Если не выдерживается форма клемм

В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.

Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.

Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.

Скручивание многопроволочных жил перед обжимкой

Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами. В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится.

Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.

Нюансы гильзования проводов на видео:

Цветовая маркировка гильз и матриц

Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей.

Надо помнить, что единой системы для этого еще не разработано, поэтому если приобретать гильзы ориентируясь только на цвет, то можно получить не совсем подходящие расходники.

Как итог – что выбирать

Обжимные клещи очень подвержены правилу, которое гласит, что для каждой работы нужен свой инструмент, только здесь все немного сложнее, так как отдельное устройство по большому счету нужно для каждого типа используемых проводов, если нет желания возиться с регулировкой усилия пружин. Поэтому, какой конкретно нужен инструмент и в каком количестве, можно решить только исходя из каждодневных рабочих задач.

схемы обжимки + пошаговая инструкция

Компьютерные сети – традиционная действительность современных цифровых технологий. Подобные структурные элементы используются повсеместно и в широких масштабах. Между тем конструкции сетей предполагают массовое применение специального кабеля, посредством которого соединяются между собой отдельные точки (узлы).

Такой кабель технологически видится стандартным исполнением продуктов подобного типа, а своеобразной особенностью изделия является витая пара – два проводника. Эти проводники скручены один с другим по всей длине, будучи изолированными. При этом соблюдается определенный шаг скрутки.

Мы расскажем о том, как производится обжим витой пары для организации надежного контакта. В представленной нами статье описано соединение для четырехжильного (2-х парного) и восьмижильного (4-х парного) кабеля. С учетом наших советов вы без проблем проведете весь фронт работ самостоятельно.

Содержание статьи:

Особенности обжима проводника из 8 и 4 жил

Прежде чем рассматривать технологию обжима медных проводников, составляющих внутреннее содержимое сетевого кабеля, логично ознакомиться с вариантами схем подключения наконечников.

Схемы обжимки наконечников сетевого кабеля

Наконечник – пластмассовая вилка стандартного исполнения соединителя серии 8P8C. Такой соединитель (вилка + розетка) нередко классифицируется «знатоками» компьютерных сетей, как разъем RJ45.

Однако подобная классификация является некорректной. Но это так – для общей информации.

Внешний вид наконечников (восьмерок) сетевого кабеля, контакты которых подлежат процедуре обжима, когда используются впервые. Однажды обжатые наконечники не применяются для вторичного применения

Как видно из обозначения серии (8P8C), пластмассовая вилка и розетка тоже являются 8-контактными. Эти восемь контактов могут соединяться в разном схематичном виде, в зависимости от типа кабельного соединения.

Собственно, существуют два стандарта разводки проводников вилки Т568А и Т568В и два варианта их обжима:

  1. Прямой.
  2. Перекрестный.

Для удобства и последующего обжима каждая жила маркирована определённым цветом. Причем жилы одной пары близки по расцветке. Например, классическая расцветка первой пары для стандарта Т568А под прямую обжимку первой витой пары: 1 – зелено-белый; 2 – зеленый.

Стандарт расцветки жил сетевого восьмижильного кабеля: верхний рисунок – стандарт Т568А; нижний рисунок – стандарт Т568B. Как видно из картинок, различие в стандартах отмечается по цветовому обозначению некоторых парных жил. 1 и 8 – номера жил

Прямая и перекрестная конфигурация

Чем различается прямая и перекрестная схемы обжима медных жил проводников, должно быть очевидным. Прямая конфигурация предусматривает схемное решение, когда по двум противоположным концам сетевого кабеля номера жил (расцветка) совпадают.

Перекрестная конфигурация, соответственно, предусматривает схемное решение, когда на противоположных концах сетевого кабеля отмечается несколько изменённая схема соответствия проводников по номерам (расцветке) относительно друг друга. В частности, меняются местами 1,2,3 и 6 проводники.

Конфигурация перекрестного обжима для применения в условиях скорости передачи 100 Мбит/с: 1 – бело-оранжевый / бело-зеленый; 2 – оранжевый / зеленый; 3 – бело-зеленый / бело-оранжевый; 4 – зеленый / оранжевый

Обе схемы обжима предусматривают расположение проводников на противоположных концевых вилках с учётом соответствия нумерации, когда первый провод располагается напротив восьмого и наоборот – восьмой провод располагается  напротив первого.

Кроме этих двух схем существует ещё одна, именуемая «консольной». В этом случае проводники по концевым вилкам располагаются в порядке обратно перевернутом.

То есть, первый проводник одной вилки соответствует первому проводнику другой вилки и, соответственно, восьмой провод на одном конце соответствует восьмому проводу на противоположном конце.

Консольная схема обжима медных жил сетевого кабеля. Отличается тем, что концевые вилки располагаются относительно одна другой обратно перевернутым положением, когда провод 1 = 1; провод 8 = 8

Предназначение той или иной схемы

Конкретное применение рассмотренных определяется вариантами подключения компьютерного оборудования. Как правило, прямая конфигурация используется под соединение сетевой карты и коммутатора (концентратора).

Перекрестная конфигурация обычно применяется, когда существует необходимость соединить между собой две сетевых платы персональных компьютеров. Эта же схема применялась для коммуникаций устаревших моделей коммуникаторов (концентраторов).

Стоит отметить важную деталь: на современном этапе развития цифровой техники перекрестная конфигурация практически утратила свою значимость. Связано это с разработкой и внедрением технологии автоматического определения сигнальных цепей сетевых терминалов.

Конфигурация кабеля с обжимом «консольного» назначения традиционно используется для служебных целей. Например, через такую схему выполняется настройка коммуникатора (маршрутизатора) посредством персонального компьютера

Пошаговая инструкция обжима сетевого кабеля

Учитывая, что кабельные соединения используются довольно часто в самых разных условиях, включая бытовые, вопрос как обжать кабель на 8 жил является достаточно актуальным. Тем более если в расчет берутся не специалисты, а обычные пользователи – владельцы персональных компьютеров.

Рассмотрим этот несложный технологический процесс, чтобы облегчить задачу потенциальным создателям домашних сетевых схем.

Под выполнение работ по обжиму потребуется специальный инструмент:

  • кримпер;
  • стриппер;
  • обычный нож.

Первые два инструмента с экзотическими названиями – это специальный пресс, напоминающий по исполнению обычные плоскогубцы электрика и резак для съёма кабельной изоляции.

По сути резак – это есть обычный нож, с той лишь разницей, что оснащается дополнительно выемками съёма изоляционного покрытия.

Пресс профессионального исполнения, используемый под обжим медных жил сетевого кабеля. Эта конфигурация инструмента позволяет работать с вилками разъёмов серии 8P8C и 6P6C

Шаг #1 – подготовка кабеля

Здесь потребуется выбрать нужный вариант по числу жил и нужной длины. Для домашнего применения нередко требуется обжим 4 жильной медной витой пары, то есть нужен кусок кабеля на четыре провода.

В принципе, не исключается также использование восьмижильного кабельного исполнения. В этом случае незадействованные пары попросту не используются. Другой вопрос – экономия, потому как цена четырехпарных изделий выше двухпарных.

Фрагмент сетевого кабеля, где под оболочкой размещены восемь медных жил – четыре витых пары. Такой вариант часто подходит для решения задач соединений в бытовых условиях

Шаг #2 – обрезка изоляции

Подготовив кусок требуемой длины, необходимо аккуратно выполнить съем изоляции на коротких концевых участках сетевого кабеля. Достаточно отступить от границы торцевого среза 40-50 мм, затем легким круговым проходом надрезать кабельную оболочку.

Подрезка оболочки сетевого кабеля при помощи специально созданного для таких целей форменного резака. Как видно по картинке, инструмент наделен разными форменными вырезами, дающими лучшее качество реза

Рекомендуется аккуратно выполнять это действие, чтобы не задеть изоляцию внутренних проводников. Обычно надрезают оболочку не на полную глубину, а лишь частично. Затем плавным движением рук сгибают кабель в области надреза, благодаря чему оболочка разрывается по кругу.

Достаточно удобно и качественно снимать кабельную оболочку . Однако прежде придётся затратить некоторое время на овладение этим инструментом. С первого захода редко удаётся выполнить качественный съем стриппером даже профессионалам.

Шаг #3 – подготовка жил под загрузку вилки

Открывшиеся, свитые в пару проводники на участке, освобожденном от изолирующей кабельной оболочки, следует расплести (раскрутить) и разгладить. Медные проводники в тонкой изоляции достаточно мягкие, поэтому выполнить такие действия несложно.

Затем все провода следует выровнять относительно друг друга и срезать точно перпендикулярно, отступив от конца 2-3 мм. Эту операцию удобно выполнять обычными ножницами по бумаге. В результате должен образоваться ровный торцевой ряд из четырех (или восьми) медных изолированных жил.

Выстроенный ряд проводников перед загрузкой в тело пластмассовой вилки следует обязательно подрезать для получения ровной торцевой линии всего ряда. Подрезку удобно делать обычными ножницами

Далее будет использоваться пластмассовая новая вилка на восемь контактов (8P), на которой будет выполняться обжим – контактное крепление медных жил. Стоит учесть, что вилок на 4 контакта для компьютерных сетей не существует. Поэтому в любом случае используется вилка на 8 контактов.

Шаг #4 – обжим контактных площадок

Задняя часть штекерной вилки (8P) технически является входным шлюзом для загрузки медных жил. Своеобразный шлюз содержит восемь прямоугольных ячеек, куда и загружаются соответствующие по цвету проводники.

Загрузка медных жил сетевого кабеля в «шлюз» контактной вилки осуществляется без съема изоляции. Провода попросту вставляются в каналы до упора.

Затем применяется стандартный пресс под разъемы 8P8C. Колодка пресса накладывается на пластмассовую вилку, после чего рукоятки инструмента сжимают до момента характерного щелчка.

Момент обжима контактов пластмассовой концевой вилки посредством специального инструмента – кримпера. Рекомендуется свободной рукой прижимать кабель в сторону вилки до завершения процесса

Шаг #5 – тестирование качества пресса

После обжимки пресс снимается, соединение проверяют на прочность, путём попытки физического вытягивания проводников из вилки. Если всё сделано точно по технологии, прочность обжима не позволит извлечь жилы из впрессованных слотов.

На этом процедура обжима считается завершенной. Аналогичный процесс проводится на противоположном концевом участке кабеля.

Окончание обжимки двух концов кабеля обычно сопровождается последующим электрическим тестом. Для этого применяется специальный тестер, включающий передатчик и приемник тестового сигнала. Обработанный кабель включается в устройство и по контрольным светодиодам тестируется на целостность связей.

Прибор специализированного теста на качество электрической связи обжатых проводников. Используется обычно на профессиональном уровне. В условиях быта можно применить простую методику кабельной прозвонки

Применение нестандартных способов прессовки

Учитывая, что приобретение специального инструмента (того же кримпера) требует денег, некоторые умельцы практикуют нестандартный метод обжима проводов. Используют обычную отвертку электрика с плоским жалом подходящей ширины и толщины.

Такой отверткой делают прессовку контактных стержней, последовательно по одному вдавливая внутрь тела вилки.

Способ с отверткой, нужно заметить «варварский», но работает. Правда, не всегда получается хорошее качество прессовки, в результате чего отмечается нестабильность работы сетевого кабеля

Если требуется выполнить наращивание витой пары, работы производятся в порядке, детально описанном . Рекомендуем ознакомиться с полезным информативным материалом.

Выводы и полезное видео по теме

Видеоролик ниже демонстрирует бытовой вариант работы с кабельным обжимом, применение специального инструмента и пошаговый процесс.

Это видео, пусть не совсем корректное в техническом плане, поможет понять суть процесса более полно.

Процедура обжима медных жил сетевого кабеля может быть изучена теоретически без особого труда. Между тем, даже при наличии теоретических знаний, обязательно требуется практический навык.

По сути этот навык нарабатывается достаточно быстро даже тогда, когда приходится столкнуться с работой впервые. Правда без того, чтобы не испортить пару-тройку пластмассовых вилок, начинающему мастеру не обойтись – придется сначала потренироваться. Таков закон практики.

Оставляйте, пожалуйста, комментарии, размещайте фото и задавайте вопросы в расположенном ниже блоке. Расскажите о том, как вы обжимали витую пару собственными руками. Возможно, вам известны приемы и методы, которые будут полезны посетителям сайта.

Порядок обжима витой пары | стандарт монтажа и цвета проводов

Такой тип проводника как витая пара состоит из 4-х сдвоенных медных проводов. Данная особенность позволяет существенно уменьшить помехи. Чаще всего этот слаботочный кабель  применяется в локальных сетях, чтобы передавать данные (Интернет, видеонаблюдение, телефония и т.п.). Под обжимом подразумевается закрепление разъемов на конце провода. Наиболее распространенные из них тип RJ-45. Коннекторы бывают экранированными или нет. Последние чаще всего используют профессионалы (к примеру, в серверных).

Порядок обжима витой пары

Для начала вам необходимо приобрести инструмент с названием кримпер. Он имеет несколько рабочих зон. С помощью него и совершается обжим. Кстати, есть два типа обжима: прямой и кроссовый. Первый используется для соединения компьютеров и различного сетевого оборудования (к примеру, роутеры). Прямой обжим наиболее часто применяется в подключении клиентских устройств к ПК. Коме того он используется для связи сетевого оборудования между собой. Кроссовый применяется для непосредственного соединения компьютеров без участия дополнительных устройств. Обжим кабеля «витая пара» по прямому типу происходит с помощью любой схемы (568А или B). Главное условие: 2 конца кабеля обжимаются идентично. Для кроссового подключения применяется схема 568B в 1-м конце провода, а 568A в другом.




Итак, вот стандарт обжима витой пары.

  1. Берется коннектор.
  2. Не забываем одеть пыльник на сетевой провод (если нет, то можно обойтись и без него).
  3. Зачистку кабеля делаем примерно 3 см.
  4. Жилы располагаем согласно предпочитаемой схеме, указанной на картинке.
  5. Если они слишком длинные, то обрезаем.
  6. Провода вставляем в коннектор до упора, чтобы фиксатор находился снизу.
  7. Впоследствии заводим его в клещи (1-е гнездо для RJ-45, второе — RJ-11).
  8. Слегка нажимаем на ручку инструмента для обжима.
  9. Затем проверяем правильность подключения кабельным тестером.

Если нет инструмента

При отсутствии кримпера, можно воспользоваться отверткой. Сразу предупреждаем, что качество обжима будет существенно отличаться.  К тому же, есть высокая вероятность испортить провод. Проделываем шаги, которые приводились выше, кроме 7 и 8. Не стоит забывать, что цвета витой пары для обжима должны быть на своем месте. Их можно посмотреть на картинках в этой статье. Каждый провод вдавливается до упора. После этого, следует надавить на центральную часть. Нужно с осторожностью проводить такой монтаж, по причине хрупкости коннектора.

И напоследок предлагаем всем желающим купить расходные материалы для электромонтажа в Москве. У нас вы найдете качественную продукцию по приемлемой стоимости.

Лучший инструмент для обжима проводов (Обзор и руководство по покупке) 2020

Руководство по покупке лучшего инструмента для обжима проволоки

Назначение инструмента для обжима проволоки довольно простое. Они используются для «обжима» клемм и разъемов на электрических проводах или для соединения двух частей материала вместе для образования электрического соединения. Электрику, например, понадобится обжимной инструмент для подключения проводов или замены кабелей. Точно так же домовладельцы должны иметь в своем ящике с инструментами хороший обжимной инструмент на случай, если им может понадобиться установить приспособление или подключить электронную систему.

На рынке доступно множество видов обжимных инструментов, некоторые из которых больше подходят для определенных работ, чем другие. В конце концов, вам нужен правильный инструмент, который может выполнить работу быстро и легко. А в этой статье мы обсудим, что нужно учесть, прежде чем брать в руки обжимной инструмент.

Преимущества инструмента для обжима проводов

Конечно, наличие инструмента для обжима при выполнении электронных проектов дает множество преимуществ. Ведь для подобных проектов (в зависимости от их размера) потребуется соединить один или несколько проводов.Действительно, если вы электрик или работали в области, где обработка и подключение проводов были обычным явлением, вам определенно понадобится инструмент для обжима в вашем ящике с инструментами.

Использование обжимного инструмента для деформации металлической втулки вокруг конца провода для создания надежного соединения, безусловно, является одним из самых быстрых и простых способов создания холодного сварного шва. Поэтому, если нужно выполнить проекты, требующие соединения большого количества проводов друг с другом, тогда потребуется использование обжимного инструмента.Хороший, мощный инструмент для обжима не только облегчит работу, но и сделает соединения проводов более безопасными и надежными.

  • Это самый быстрый способ создания холодного сварного шва между двумя проволоками.
  • Соединения проводов, выполненные с помощью хорошего обжимного инструмента, безопасны и надежны.
  • В отличие от пайки, опрессовка не требует обучения и использования опасных материалов.

Типы инструментов для обжима проволоки

Существуют разные типы инструментов для обжима, и каждый из них имеет свои преимущества и недостатки.В то время как меньшие провода не требуют большого усилия прижатия для обжима, для более толстых проводов потребуется и может потребоваться использование гидравлического обжима. Ниже приведены три наиболее распространенных вида инструментов для обжима проводов, которые можно легко найти на рынке.

Ручной

Это наиболее распространенные инструменты для обжима проводов, доступные на рынке, и они самые простые. Они управляются вручную и обычно используются для небольших проводов. Они очень портативны и в основном напоминают обычные плоскогубцы.Некоторые портативные инструменты для обжима проводов универсальны и могут использоваться как инструмент для зачистки проводов или кусачки. Некоторые из них можно использовать даже в качестве плоскогубцев, чтобы захватывать, тянуть или скреплять провода вместе.

Гидравлический

Гидравлический инструмент для обжима проволоки, который может оказывать большее давление, чем ручной обжимной пресс, из-за использования гидравлической жидкости, обычно используется для толстой проволоки и в промышленности. Одним из недостатков гидравлических устройств для обжима проволоки является то, что они требуют гидравлической жидкости, а также регулярного ухода за маслом во избежание засорения.

Hammer

Молотковые обжимные прессы очень доступны по цене и обычно работают так же, как ручные и гидравлические обжимные машины, за исключением того, что вам нужно будет разместить их на плоской поверхности и использовать молоток. Обычно конец проволоки помещают между штампом и наковальней и ударяют молотком, чтобы сформировать обжим. Таким образом, хотя молотковые обжимные устройства эффективны и могут работать с проводами, намного более толстыми, чем могут обрабатывать ручные обжимные устройства, на самом деле это не то, что достаточно портативно, чтобы их можно было взять с собой на любую строительную площадку.

Как мы тестировали инструменты для обжима проводов

Мы рассмотрели немало критериев при оценке лучших инструментов для обжима проводов, доступных на рынке. Во-первых, простота использования. В конце концов, инструмент для обжима проволоки должен быть удобным. Все инструменты из нашего списка, получившие высшие награды, были просты в использовании и сделали работу по опрессовке проводов быстрее и надежнее.

Следующее, что мы рассмотрели, — это список функций каждого инструмента. Некоторые инструменты были многоцелевыми и поэтому имели более широкое применение, помимо простого обжима проводов, в то время как другие могли работать с более широким спектром проводов.Конечно, если вам нужен специальный инструмент для зачистки проводов, вы можете ознакомиться с нашим обзором лучших инструментов для зачистки проводов.

Последним соображением была цена. Естественно, цена — и всегда будет — важным фактором для покупателей при принятии решения о том, в какой инструмент вложить средства.

Характеристики инструментов для обжима проводов

Инструменты для обжима проводов, доступные на рынке, сильно различаются по качеству, функциональности, и набор функций. У каждой марки и модели есть свои сильные и слабые стороны, и ниже приведены некоторые особенности, которые необходимо учитывать, прежде чем принимать решение о том, какой обжимной инструмент оставить в своем ящике для инструментов.

Открытие губок

Естественно, расстояние между губками обжимного инструмента, когда они полностью открыты, должно быть достаточно широким, чтобы подходить как для провода, так и для разъема. Зажимы обжимного инструмента также должны удерживать как провод, так и разъем на месте перед обжимом, чтобы обеспечить однородность.

Если размер губок инструмента слишком мал или обжимной провод слишком велик для инструмента, результатом будет неправильный обжим, который вызовет коррозию, перегрев, падение напряжения или просто общую потерю связь.Поэтому перед покупкой инструмента для обжима проводов всегда лучше знать, с какими проводами вы будете работать.

Качество сборки

Еще одним важным фактором, который следует учитывать при покупке инструментов, таких как щипцы для обжима проволоки, является качество конструкции. В конце концов, вам нужно что-то прочное, что прослужит долго, и вам нужно что-то, что может выдержать массу злоупотреблений.

Высококачественные инструменты для обжима проволоки обычно изготавливаются из закаленной стали и обычно покрываются веществом, которое изолирует влагу и защищает инструмент от ржавчины и коррозии.

Итак, если вы ищете качественный инструмент для обжима проводов, мы рекомендуем вам проявить должную осмотрительность и выяснить тип материала, который использовался при его конструкции.

Рукоятка для захвата

Если вам нужно обжать много проводов и разъемов, то хлипкая ручка, обеспечивающая неоптимальное сцепление и сцепление, просто не подойдет. В конце концов, обжим требует изрядной точности, которую может обеспечить только обжимной инструмент с рукояткой, покрытой красивыми, прочными, похожими на резину материалами.Рукоятка с хорошим захватом позволит вам держать инструмент надежно и уверенно, что определенно делает его одной из вещей, которые вам нужно учитывать перед покупкой. И не только хорошо продуманная, эргономичная ручка приведет к более качественному обжиму, но и снизит утомляемость рук.

Уход и техническое обслуживание инструментов для обжима проволоки

Хотя инструменты для обжима проволоки являются основными и простыми инструментами, которые прослужат долгое время при минимальном техническом обслуживании, всегда рекомендуется заботиться о своем инструменте и соблюдать меры безопасности, чтобы поддерживать их в хорошем рабочем состоянии.Излишне говорить, что срок службы вашего инструмента для обжима проволоки будет во многом зависеть от таких факторов, как частота использования, рабочая среда и тип работы, для которой он используется.

Рекомендуется регулярно проверять инструмент для обжима проводов на предмет повреждений, особенно если качество обжима заметно ухудшается. При осмотре убедитесь, что пружина, винт или движущаяся часть отсутствуют, и что каждый рычаг, если таковой имеется, находится в рабочем состоянии.

  • Используйте инструмент для обжима проводов только по прямому назначению.
  • Не используйте абразивные чистящие средства для чистки инструмента.
  • По возможности держите его подальше от пыли и влаги.
  • Следите за тем, чтобы шарниры, подшипники и шарниры вашего инструмента были хорошо смазаны.

Лучшие инструменты для обжима проводов Обзоры и рекомендации

Часто задаваемые вопросы о лучших инструментах для обжима проводов:

Если вы все еще ломаете голову и задаетесь вопросом, какой инструмент для обжима проводов вам следует выйти и купить, то ознакомьтесь с приведенным ниже обзором наиболее распространенных вопросов, которые возникают у новых покупателей о продукте.Надеемся, что любые оставшиеся у вас вопросы об инструментах для обжима проводов будут решены, и вы наконец сможете принять решение.

В. Что такое опрессовка проводов?

Это когда соединитель присоединяется к кабелю с помощью обжимного инструмента.

В. Обжим лучше пайки?

Обжим, как правило, лучше, чем пайка, когда дело доходит до соединительных проводов, поскольку он обеспечивает более герметичное уплотнение, защищающее от влаги и мусора.

Q.Как выбрать обжимной инструмент?

Сначала вы должны знать калибр проволоки, с которой будете работать, потому что размеры обжимных инструментов зависят от калибра проволоки, с которым они могут работать.

Наш лучший выбор

Набор инструментов для ремонта сетевого кабеля Gaobige получил наш выбор в качестве лучшего инструмента для обжима проводов, потому что в нем есть все, что нужно, чтобы приступить к работе.

Этот инструмент не просто работает, он работает исключительно хорошо. Кроме того, мы также ценим, что весь комплект включает больше, чем просто устройство для обжима проводов.

Последние мысли

Все инструменты для обжима проводов здесь великолепны, некоторые лучше, чем другие. Но если вы хотите получить максимальную отдачу от вложенных средств, приобретите набор инструментов для ремонта сетевого кабеля Gaobige. Если вам нужно что-то более доступное, но многофункциональное, обратите внимание на инструмент для обжима Trendnet.

Лучшие обжимные инструменты для электромонтажных работ

Фото: amazon.com

Для многих электрических соединений используются клеммы (соединители с болтовым или нажимным креплением) с открытым концом, обжатым на оголенном конце провода или кабеля.Клеммы, которые часто называют обжимными, сделаны из металла и обычно покрыты ПВХ или нейлоном. Обжимной инструмент сжимает зажим, образуя надежное соединение между клеммой и кабелем.

Обжимные зажимы используются во всех видах электрических соединений, от вставляемого пластика внутри вашего ноутбука до металлических колец, которые крепятся к автомобильному аккумулятору. Они доступны во множестве стилей и размеров, но все они требуют наличия обжимного инструмента. Большинство обжимных инструментов сжимаются так же, как плоскогубцы, хотя они больше, а их механизмы и челюсти значительно различаются.Каждый из них предназначен для выполнения определенного диапазона электромонтажных работ.

Огромное разнообразие на рынке может затруднить определение лучшего обжимного инструмента для конкретной задачи. Поэтому используйте это руководство, чтобы понять доступные типы, факторы и особенности, которые следует учитывать при покупках, и почему следующие инструменты считаются лучшими обжимными инструментами, которые вы можете купить.

  1. НАИЛУЧШИЕ В ЦЕЛОМ: Titan 11477 Инструмент для обжима клемм с храповым механизмом
  2. НАИЛУЧШИЙ УЗЕЛ ДЛЯ КОВША: Neiko 02037A Компактный многоцелевой прибор 4-в-1
  3. НАИЛУЧШИЕ ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Wirefy Connectors Изолированный инструмент для обжима проводов
  4. ЛУЧШИЙ АВТОМОБИЛЬ: TEMCo Hammer Lug Crimper Tool
  5. BEST HYDRAULIC: WBHome Гидравлический обжимной наконечник аккумуляторной батареи
  6. НАБОР ЛУЧШИХ ОБЖИМНЫХ ИНСТРУМЕНТОВ: IWISS 5 сменных губок 9007 Набор инструментов для обжима 914com

    Толщина кабеля (или провода) обычно указывается в американском калибре проводов (AWG) или просто «калибр». Обжим, также известный как клемма, должен быть соответствующего размера для правильной работы соединения. В самом тонком виде калибр может составлять около одной сотой дюйма в диаметре, хотя калибр 18 (0,04 дюйма) является самым тонким в обычном использовании. Напротив, максимальный размер AWG, 4/0, составляет почти 0,5 дюйма в поперечнике. Кабели большего диаметра обычно обозначаются как MCM (сокращение от «тысячи круговых милов») и могут превышать 1.5 дюймов.

    Поскольку кабель каждого размера может быть подключен к множеству различных клемм, ни один обжимной инструмент не справится с каждой работой. Существует три основных типа обжимных инструментов: ручной, гидравлический и ударный.

    Ручной

    Ручной обжимной инструмент является наиболее распространенным. Обычно они очень доступны по цене и обладают значительной универсальностью. Размеры этих обжимных машин варьируются от тех, которые предназначены для высокоточной работы и которые легко лежат на ладони, до моделей длиной более 30 см, которые предлагают рычаги, необходимые для обжима в тяжелых условиях.

    Хотя многие используют простое сжимающее действие, как обычные плоскогубцы, храповой механизм часто используется для обеспечения постоянного и повторяемого приложения давления. Зажимы различаются, чтобы соответствовать разным типам и размерам клемм. Для увеличения диапазона некоторые ручные обжимные инструменты имеют сменные наборы губок. Они также могут включать в себя устройства для зачистки проводов и / или небольшие кусачки, что делает инструмент универсальным.

    Гидравлический

    Хотя для производственных линий доступны механизированные гидравлические инструменты для обжима проволоки, большая часть этого типа все еще управляется вручную.В них используется маслонаполненный цилиндр, приводимый в действие рычагом, что значительно увеличивает выходное давление. Гидравлические обжимные прессы обычно оцениваются по прилагаемой силе. Это измеряется в тоннах на квадратный дюйм (где-то от 8 до 16), что подчеркивает потрясающую мощность, которую они могут генерировать.

    Несмотря на то, что гидравлический обжимной пресс часто используется в тяжелых условиях, он может работать с клеммами среднего размера благодаря сменным обжимным матрицам; Эти стальные губки имеют особую форму, позволяющую надежно закрывать обжим.Инструменты обычно поставляются с некоторыми из них — типичный пример может содержать от 8 AWG (0,12 дюйма) до 0–250 MCM (0,68 дюйма).

    Гидравлический обжимной инструмент прост в использовании, но требует периодического обслуживания. Если, например, в цилиндр попадет воздух, это снизит производительность, поэтому может потребоваться продувка. Сальники тоже нужно периодически менять.

    Молоток

    Молотковый обжимной инструмент — это базовое недорогое устройство, которое часто лучше всего подходит для тех, кому кримпер нужен лишь изредка.Однако это также прочный и компактный инструмент, который может работать в жестких условиях, и его часто можно найти в автомобильных магазинах и везде, где требуется усиленный обжим.

    Молотковый пресс для обжима не использует матрицы, а вместо этого состоит из регулируемого по высоте клиновидного плунжера на скользящей каретке с V-образной канавкой в ​​основании. Обжим и подключаемый кабель просто помещаются в эту канавку. Как следует из названия этого обжимного пресса, для закрытия клеммы достаточно ударить по клину молотком.Рекомендуется использовать кувалду весом от 2 до 4 фунтов, хотя подойдет любой тяжелый молот. Настольные тиски также можно использовать для прижатия плунжера к обжиму.

    Упомянутые механические действия должны иметь значение при вашем выборе, но необходимо также учитывать ряд других факторов. Прочтите подробную информацию о материалах, областях применения и многом другом, чтобы помочь вам выбрать лучший обжимной инструмент для ваших проектов электромонтажа.

    Материал

    Обжимные инструменты всех типов неизменно изготавливаются из стали.Углеродистая сталь часто упоминается как обладающая высокой прочностью, но это может вводить в заблуждение. Вся сталь представляет собой смесь железа и углерода, поэтому термин «углеродистая сталь» может применяться к любому из этих металлов. Для повышения прочности ищите высокоуглеродистую сталь (небольшое, но важное отличие) или закаленную сталь. Последний особенно подходит для гидравлических и ударных обжимных инструментов из-за его устойчивости к высокому давлению и повторяющимся ударам.

    Ручные обжимные инструменты обычно имеют пластиковые или резиновые накладки на рукоятках для дополнительного комфорта.На дешевых обжимных инструментах он может быть довольно тонким и склонным к раскалыванию. Модели более высокого качества часто имеют более толстую набивку и лучшую эргономику, что обеспечивает более надежный захват.

    Приложение

    Домашние пользователи и любители часто пытаются найти один инструмент для нескольких приложений. Это совершенно понятно, поскольку помогает сократить расходы, но неправильная установка или давление часто приводят к неисправностям. Когда дело доходит до обжимных инструментов, действительно не существует универсальных решений, поэтому лучше всего быть конкретным.

    Это особенно актуально при работе со специальными разъемами. К счастью, нетрудно найти множество альтернатив для каждого приложения, от приличного бюджета до профессиональных инструментов. Подрядчики часто покупают несколько различных обжимных инструментов, считая, что эффективность и надежность правильного инструмента для работы более чем компенсирует дополнительные расходы.

    В описаниях обжимных инструментов обычно есть полезные рекомендации, но если вы не уверены, что именно вам нужно, проведите дополнительные исследования.Использование неправильного типа может привести к плохим соединениям, что в конечном итоге приведет к поломке.

    Объем операций

    На заводах и других высокопроизводительных предприятиях используется автоматизированное оборудование. Такие инструменты обычно не требуются в большинстве общих электрических проектов, но объем работы (или частота использования) по-прежнему является важным фактором.

    Например, в автомагазинах часто можно найти молотковый обжимной инструмент для переустановки аккумуляторных кабелей. Если он нужен только время от времени, например, один раз в месяц, недорогой инструмент может предложить адекватную производительность и хорошее соотношение цены и качества.Если бы одну и ту же задачу нужно было выполнять несколько раз в день, гидравлический обжимной инструмент имел бы больше смысла. Они стоят дороже, но работают быстрее и требуют меньше усилий.

    Точно так же простой ручной обжимной инструмент может быть достаточным для людей, которые возятся с электрическими устройствами в качестве хобби. Профессионал, который ежедневно выполняет одни и те же виды ремонта, выбрал бы модель с храповым механизмом, чтобы к каждому обжиму каждый раз прикладывалось одинаковое давление. Они также выпускаются автоматически, что увеличивает производительность.

    Калибр для проволоки и профиль для обжима

    Гидравлические и молотковые обжимные устройства — это тяжелые инструменты, которые могут работать с проволокой самого большого калибра. Первое ограничено доступными размерами штампов, второе — величиной приложенной физической силы. Профиль обжима — форма обжима до его сжатия, которая варьируется в зависимости от типа соединителя, — не имеет значения для этих инструментов, поскольку используется ограниченное разнообразие.

    Для более общих электрических проектов, таких как ремонт бытовой техники или электронного оборудования, существует несколько различных профилей.К ним относятся шестигранный, с отступом, круговой, B-обжим и другие. Профиль определяет, как зажим закрывается вокруг кабеля, поэтому выбор правильного типа зажима жизненно важен для обеспечения безопасного соединения. Большинство ручных обжимных инструментов предлагают кабели различных размеров и должны четко указывать тип профиля, который они предоставляют. Однако это не всегда так, поэтому всегда полезно проверить спецификации, предоставленные производителем.

    Типы разъемов

    Электрические обжимные разъемы бывают из десятков различных материалов и стилей: нейлон, ПВХ, неизолированные, изолированные, термоусадочные, кольцевые, лопаточные, Faston, Lucar, Shur-Plug — список обширен.

    Многие из этих описаний мало влияют на тип используемого обжимного инструмента, поскольку они определяют тип соединения, выполняемого между двумя компонентами. Однако некоторые типы обжимных инструментов лучше работают с нейлоном, чем с ПВХ, например, поэтому важно понимать спецификацию разъема, чтобы выбрать подходящий обжимной пресс. Часто производитель упрощает эту задачу, не только давая четкие определения, но и кодируя челюсти цветом, чтобы вы могли быстро визуально идентифицировать.

    Универсальность

    Несмотря на то, что покупка инструмента для обжима, который максимально соответствует характеристикам используемого кабеля и размера кабеля, является хорошей политикой, эти инструменты не лишены универсальности. Даже базовые модели подходят для кабелей и разъемов различного диаметра. Инструменты более высокого качества могут предлагать сменные наборы губок, которые дают вам возможность работать с в три или четыре раза большим количеством размеров и, возможно, с другими типами разъемов.

    Зачистка проводов — необходимая часть любой операции обжима, и в некоторых инструментах для этой цели есть лезвия. Также могут быть включены кусачки для обрезки кабеля по длине. Наборы обжимных инструментов могут расширить это действие за счет добавления тестеров кабелей или самих клемм.

    Наши фавориты

    Критерии, описанные выше, учитывались при выборе следующих инструментов, а также точности и долговечности каждого продукта.

    Фото: amazon.com

    Занятые профессионалы и энтузиасты-любители по достоинству оценят простоту использования, стабильную производительность и отличную стоимость этого инструмента для обжима проволоки Titan. Он предназначен для работы с обычными изолированными нейлоновыми клеммами с кабелями диаметром от 22 до 10 AWG. Двойная обжимная матрица обеспечивает дополнительную безопасность кабеля. Челюсти имеют цветовую маркировку для быстрой идентификации и высокой производительности.

    Храповое действие обеспечивает отличный контроль при затяжке и может генерировать огромную мощность, но при этом действие легкое, поэтому руки не устают быстро.Этому способствуют эргономичные ручки с удобным быстросъемным рычагом для случайных застреваний.

    Фото: amazon.com

    Обжимной пресс Neiko 4 в 1 можно зажимать, сгибать, зачищать и обжимать как изолированные, так и неизолированные разъемы от 20 AWG до 12 AWG. Это универсальное и недорогое устройство длиной 7 дюймов легко помещается в ящик для инструментов, но при этом обеспечивает достаточный рычаг для приложения большого усилия при обжиме.

    Долговечность достигается за счет кованой легированной стали, которой придавливается форма под давлением еще в расплавленном металле, что делает их более предпочтительными по сравнению с дешевыми инструментами для обжима проволоки, которые часто просто вырубают из листового металла.Режущие кромки подвергаются термообработке и на станках с ЧПУ, чтобы дольше оставаться острыми. Захваты могли бы быть более удобными, но это незначительный недостаток универсального инструмента, у которого мало конкурентов за деньги.

    Фото: amazon.com

    Этот обжимной инструмент от Wirefy был специально разработан для повышения производительности при работе с обычными нейлоновыми электрическими клеммами. Матрица с цветовой кодировкой позволяет быстро установить обжим, а двойные губки создают высокопрочное соединение. Легкое нажатие удерживает терминал на месте, и оператору не нужно держать его в руке.Звездчатое колесо устанавливает точное давление обжима, которое действует храповик быстро и с повторяемой точностью. Готовый обжим автоматически разжимается.

    Обжимной инструмент Wirefy подходит для размеров от 22 AWG до 10 AWG. Мягкие нескользящие ручки обеспечивают высокий уровень комфорта при длительной работе.

    Фото: amazon.com

    Современные автомобильные схемы допускают незначительное вмешательство механиков или инженеров — в основном, это вопрос выявления неисправности и замены платы.Однако клеммы аккумулятора по-прежнему повреждаются или изнашиваются. Обжимной молоток TEMCo представляет собой простое в использовании, очень надежное решение и простой и экономичный метод для работы с небольшими объемами.

    Не нужно беспокоиться о неправильной установке штампов, поскольку клеммы просто упираются в V-образную губку. Затем обжимной плунжер ударяют молотком или зажимают в тисках. Плунжер разработан с учетом размеров проволоки от 8 AWG до 4/0 AWG, поэтому обжимной пресс TEMCo с ударными наконечниками в равной степени подходит для крепления клемм для тяжелых условий эксплуатации к кабелям сварочного оборудования.

    Фото: amazon.com

    Сложность при выполнении сложных задач обжима — постоянное приложение давления, достаточного для надежного удержания. Стандартные ручные клещи для обжима просто недостаточно сильны, а молотковые обжимы относительно медленны. 8-тонный гидравлический обжимной инструмент от WBHome предлагает впечатляющую мощность, скорость и повторяемость, а также прост в использовании.

    Обжимной пресс поставляется с набором из восьми штампов, которые легко вставляются в головку из закаленной стали, чтобы работать с размерами от 8 AWG до 4/0 AWG.Сжатие ручки с резиновым захватом вызывает усилие, которое автоматически сбрасывается при достижении необходимого давления, а предохранительный клапан предотвращает его превышение. В комплект входит даже прочный пластиковый футляр для удобного хранения и транспортировки.

    Фото: amazon.com

    Iwiss производит широкий спектр инструментов для кабеля как для домашнего, так и для профессионального использования и имеет репутацию надежного и точного производства. Этот универсальный набор включает в себя устройства для зачистки проводов, обжимные клещи, четыре набора сменных губок и отвертку, а это значит, что вам не нужно искать один, если вы хотите сменить губки.

    Подходит для установки как неизолированных, так и изолированных клемм, он может зачищать и обжимать провода размером от 22 AWG до 10 AWG. Регулируемый храповой механизм обеспечивает постоянное давление, а эргономичные ручки обеспечивают комфорт для рук. Комплект поставляется в сумке из износостойкой ткани Oxford и, учитывая всеобъемлющий характер и общее качество, является доступным выбором.

    Те, кто плохо знаком с обжимными инструментами, могут все еще нуждаться в дополнительной информации о том, как их покупать и использовать. Ознакомьтесь с ответами на часто задаваемые вопросы ниже.

    В. Что такое опрессовка проводов?

    Обжим надежно прикрепляет электрические разъемы к соответствующему кабелю. Типы и размеры могут сильно различаться, от печатных плат компьютеров до электросети (высоковольтных кабелей, которые обеспечивают питание вашего дома).

    В. Пайка лучше обжима?

    Не лучше; это о том, чтобы делать то, что подходит для проекта. Пайка в основном используется для постоянного крепления проводов, тогда как обжим — это обычное дело для разъемов, которые можно разобрать.

    В. Как выбрать обжимной инструмент?

    Наиболее важными соображениями являются обеспечение того, чтобы инструмент мог работать с типом клеммы, который вам нужно подключить, а также с соответствующими размерами проводов.

    Щипцы для обжима проволоки | Summit Racing

    Хорошие, чистые обжимы разъемов для проводов — краеугольный камень любой электрической установки автомобиля. И мы предполагаем, что ты здесь поэтому. Независимо от того, нужен ли вам инструмент для обжима провода свечи зажигания, чтобы завершить вашу систему зажигания, или устройство для обжима провода с храповым механизмом, чтобы завершить установку, скажем, набора противотуманных фар или активного сабвуфера, вы найдете здесь, на Summit, высококачественные автомобильные устройства для обжима проводов. Гонки.

    Но когда доступно более 100 различных устройств для обжима электрических проводов, как выбрать лучший инструмент для обжима автомобильных проводов для своего проекта? Для начала вы можете определить, с каким калибром проводов вы будете работать …

    …Читать далее

    Хорошие и чистые обжимные клеммы для проводов — краеугольный камень любой электрической установки автомобиля. И мы предполагаем, что ты здесь поэтому. Независимо от того, нужен ли вам инструмент для обжима провода свечи зажигания, чтобы завершить вашу систему зажигания, или устройство для обжима провода с храповым механизмом, чтобы завершить установку, скажем, набора противотуманных фар или активного сабвуфера, вы найдете здесь, на Summit, высококачественные автомобильные устройства для обжима проводов. Гонки.

    Но когда доступно более 100 различных устройств для обжима электрических проводов, как выбрать лучший инструмент для обжима автомобильных проводов для своего проекта? Для начала вы можете определить, с какими калибрами проводов вы будете работать. В большинстве типичных проектов автомобильной электротехники используются провода от 18 до 10 AWG, но нередко в системах зажигания и проводах свечей зажигания используются провода большего диаметра. Для этих целей вам может понадобиться что-то более надежное, например, устройство для обжима проводов 4-го калибра.

    Определить калибры проводов может быть непросто, особенно если вы новичок во всем этом и покупаете свой первый автомобильный инструмент для обжима электрических проводов. Если вы запутались, не беспокойтесь, просто помните, что когда дело доходит до калибра провода, чем меньше число, тем больше размер провода. (Проволока свечи зажигания часто измеряется по внешнему диаметру провода, а не по калибру, поэтому вы можете сортировать обжимные инструменты также по диаметру проволоки.)

    Вам также может понадобиться инструмент для обжима проволоки с храповым механизмом.Щипцы для обжима проволоки с храповым механизмом могут быть полезны по нескольким причинам. Во-первых, обжимной аппарат с храповым механизмом может обеспечить более надежный обжим за счет более равномерного давления на провод и электрический разъем. Обжимные клещи с храповым механизмом также могут обеспечить более повторяемый и равномерный обжим ваших автомобильных электрических разъемов. Итак, если вы выполняете много электромонтажных работ и устанавливаете тонну разъемов, то, возможно, инструмент для обжима электрических проводов с храповым механизмом может быть лучшим выбором для ваших нужд.

    Ознакомьтесь с интуитивно понятными фильтрами поиска, которые помогут вам уточнить результаты поиска инструмента для обжима проводов, чтобы вы могли точно определить, какие инструменты для обжима лучше всего подходят для вашей работы. Ознакомьтесь со всеми вариантами инструментов для обжима автомобильных проводов прямо сейчас на Summit Racing.

    Показывай меньше

    9 лучших устройств для обжима проводов 2021 г. Обзоры и руководство по покупке

    Если вы работаете над большим количеством электрических проектов, где вам нужно припаять провода, подключить провода к клеммам, выполнить кабельные соединения или что-то еще, тогда вам понадобятся инструменты для всех этих операций .

    Одним из таких инструментов может быть устройство для обжима проводов, которое позволяет быстро подключать кабели, поэтому ниже мы указали лучшие устройства для обжима проводов на основе следующих факторов:

    • Поддерживаемые сечения проводов: В любом проекте электроники вы может потребоваться обжать все виды проводов с разными типами клемм и разъемов. Чтобы убедиться, что у вас есть инструмент, который может поддерживать их номинальную толщину, вам следует проверить поддерживаемые сечения проводов ваших устройств для обжима проводов. Как правило, они работают с проводами от AWG 10 до AWG 22, а некоторые модели даже работают от AWG 2 до AWG 20 для большей универсальности.
    • Количество гнезд для обжима: Еще один способ убедиться, что вы получаете универсальный инструмент для обжима проволоки с большой совместимостью, — это проверить количество полостей для обжима или пазов для обжима. В то время как большинство вариантов имеют 3 гнезда для опрессовки, модели с несколькими головками могут иметь даже около 20 полостей для опрессовки для большей гибкости.
    • Гарантия: Как и любой другой инструмент в вашем наборе, вам нужно, чтобы ваши устройства для обжима проводов были очень прочными для жизнеспособного варианта долгосрочного использования.Один из простых способов убедиться в этом — проверить прилагаемую гарантию. Как правило, вы найдете эти устройства для обжима проводов с годовой гарантией с несколькими вариантами, включая пожизненную гарантию.

    Хотя эти особенности очень важно помнить при приобретении устройства для обжима проволоки, есть еще кое-что, что нужно знать. Вы найдете «Руководство по покупке» , в котором указаны лучшие устройства для обжима проволоки, что позволит вам легко купить идеальный.

    Best Wire Crimpers

    Best Wire Crimpers Обзоры

    1.Инструмент для обжима клемм провода Titan

    Titan — очень популярный бренд инструментов для электроники, который уже довольно давно производит высококачественную продукцию, включая пару устройств для обжима проводов.

    Устройство для обжима проволоки Titan 11477 занимает 1-е место в этом списке, поскольку вы получаете высококачественные устройства для обжима проволоки, не платя больших денег. Помимо качественной конструкции, вы получаете в общей сложности 3 гнезда для опрессовки.

    Благодаря этим полостям для обжима вы можете использовать этот обжимной пресс для проводов сечением от AWG 10 до AWG 22 в соответствии с вашими потребностями.Одиннадцать, хотя вы получаете довольно хорошее качество сборки с этим устройством для обжима проводов, он не дает никаких гарантий, что может быть проблемой для многих покупателей.

    Лучшие характеристики:

    • Совместимость с проводами сечением от AWG 10 до AWG 22
    • Предлагает в общей сложности 3 гнезда для опрессовки

    Плюсы:

    • Высококачественное устройство для обжима проволоки
    • Достаточно доступное для большинства покупатели
    • Достойная совместимость размеров проводов

    Минусы:

    • Не включает никаких гарантий

    Купите сейчас на Amazon

    2.Набор инструментов для обжима Wirefy

    Хотя Wirefy и его инструменты немного дороговаты, они все же могут быть отличным вариантом для многих, кто хочет что-то универсальное и идеально подходящее для тяжелых условий эксплуатации.

    Устройство для обжима проволоки Wirefy занимает 2-е место в этом списке, так как это универсальный и высоконадежный инструмент для обжима проволоки, которого можно ожидать по данной премиальной цене. Поскольку вы получаете в коробке всего 4 набора штампов, вы получаете в общей сложности 16 гильз для обжима с помощью этого обжимного устройства.

    Благодаря такому количеству гнезд вы получаете поддержку для широкого диапазона размеров проводов от AWG 8 до AWG 22. Помимо превосходного качества сборки, вы также получаете пожизненную гарантию на этот инструмент для обжима проводов премиум-класса, что делает его идеальным для длительного использования. -срочное использование.

    Лучшие характеристики:

    • Совместим с проводами сечением от AWG 8 до AWG 22
    • Предлагает в общей сложности 16 гнезд для опрессовки
    • Поставляется с пожизненной гарантией

    Плюсы:

    • Универсальность с различными размеры проволоки
    • Предлагает 4 набора штампов в коробке
    • Довольно надежный и долговечный вариант

    Минусы:

    • Немного дорогой инструмент для обжима проводов

    Купить сейчас на Amazon

    3.Инструмент для обжима проволоки Klein

    Klein Tools — это прежде всего марка небольших, но очень эффективных инструментов, которые не стоят много, но при этом являются отличным вариантом для тяжелых условий эксплуатации.

    Этот инструмент для обжима проводов Klein Tools 3005CR занимает 3-е место в этой статье, потому что вы получаете высокое соотношение цены и качества с этим универсальным предложением. Даже по указанной цене вы получите всего 3 гнезда с этим устройством для обжима проволоки.

    Благодаря этому вы получаете поддержку проводов сечением от AWG 10 до AWG 22, что позволяет легко работать с большинством проводов.Еще одна замечательная особенность этого устройства для обжима проводов заключается в том, что вы получаете годовую гарантию и довольно надежное качество сборки. Однако у этого устройства для обжима проволоки немного больше, что может предпочесть не всем.

    Лучшие характеристики:

    • Совместимость с проводами от AWG 10 до AWG 22
    • Предлагает в общей сложности 3 гнезда для опрессовки
    • Поставляется с гарантийным сроком 1 год

    Плюсы:

    • Достойно Соотношение цена / качество
    • Универсальный инструмент для обжима проволоки
    • Несколько полостей в одной штамповочной головке

    Минусы:

    • Не самый портативный вариант

    Купить сейчас на Amazon

    4.Инструмент для обжима проволоки Hilitchi

    Хотя Hilitchi, возможно, не так популярен, как инструменты других марок на рынке, вы все же можете найти несколько жизнеспособных вариантов при покупке инструментов для обжима проволоки или любых других инструментов.

    Те из вас, у кого ограниченный бюджет, могут выбрать устройство для обжима проволоки Hiltichi, поскольку это самый дешевый вариант, указанный здесь. Несмотря на то, что он очень доступен, вы все равно получаете в общей сложности 3 гнезда для обжима с помощью этого устройства для обжима проводов.

    И, как и более дорогие варианты, это бюджетное предложение позволяет обжимать провода размером от AWG 10 до AWG 22.Несмотря на то, что вы получаете от него приличное качество сборки, вы не получаете на него никакой гарантии из-за данной доступной цены.

    Лучшие характеристики:

    • Совместимость с проводами от AWG 10 до AWG 22
    • Предлагает в общей сложности 3 гнезда для опрессовки

    Плюсы:

    • Очень доступный и недорогой
    • Довольно универсальный для цена
    • Отличная прочная и долговечная конструкция. Качество сборки

    Минусы:

    • Отсутствует какая-либо гарантия производителя

    Купить сейчас на Amazon

    5.Обжимной инструмент Haisstronica

    Haisstronica — еще одна небольшая и довольно новая марка обжимных устройств для проволоки по сравнению с большинством других вариантов, которые вам все же следует рассмотреть, если вы хотите получить универсальный вариант.

    Вы обнаружите, что устройство для обжима проволоки Haisstronica очень похоже на большинство других опций, предлагаемых в этом классе, которые имеют аналогичную цену. Во-первых, с помощью этого устройства для обжима проводов вы получите всего 3 гнезда для опрессовки.

    И, как и следовало ожидать, эти 3 гнезда для обжима позволяют получить достойную совместимость между несколькими размерами от AWG 10 до AWG 22.Вы также получаете годовую гарантию и отличное качество сборки с этим устройством для обжима проводов. Однако высокое качество сборки делает его довольно тяжелым для портативного использования.

    Лучшие характеристики:

    • Совместимость с проводами сечением от AWG 10 до AWG 22
    • Предлагает в общей сложности 3 гнезда для опрессовки
    • Поставляется с гарантийным сроком 1 год

    Плюсы:

    • Отлично стабильное качество сборки
    • Поддерживает несколько размеров проводов
    • Простые в использовании полости для обжима

    Минусы:

    • Немного тяжелее

    Купить сейчас на Amazon

    6.Инструмент для обжима Whoho

    Несмотря на то, что Whoho — это довольно новый бренд инструментов и более дешевый, вы все равно получаете одни из лучших инструментов для обжима проволоки, которые обычно довольно надежны.

    Несмотря на то, что за указанную цену вы получаете многое с устройством для обжима проводов Whoho, его ключевой особенностью является то, что он отличается высокой прочностью и надежностью, несмотря на довольно низкую цену. Это связано с тем, что вы получаете пожизненную гарантию на этот инструмент для обжима проводов.

    Помимо того, что он рассчитан на длительное использование, вы также получаете приличную универсальность благодаря его 3 гнездам для обжима.Они позволяют работать с проводами от AWG 10 до AWG 22. Хотя, как и предыдущее предложение Haisstronica, это также немного тяжелее.

    Лучшие характеристики:

    • Совместимость с проводами сечением от AWG 10 до AWG 22
    • Предлагает в общей сложности 3 гнезда для опрессовки
    • Поставляется с пожизненной гарантией

    Плюсы:

    • Отличная надежность в течение длительного времени срок использования
    • Достойная совместимость и универсальность
    • Отличное качество сборки

    Минусы:

    • Вес мог быть меньше

    Купить сейчас на Amazon

    7.Инструмент для обжима открытого ствола Iwiss

    Бренд Iwiss предлагает изделия, которые отличаются высокой точностью и универсальностью в применении. Инструмент для обжима проводов от этой марки, которую вы видите, является идеальным инструментом для простой жгута проводов и кабелей.

    Он оснащен специально разработанными губками для точного обжима в диапазоне от 2,2 до 3,4 мм. Механизм инструмента с двойным шарниром обеспечивает параллельность кулачков на протяжении всей его работы и всего срока службы.

    При весе всего 7.Этот удобный инструмент весом 2 унции очень прост в обращении, а его размеры 10,67 x 6,46 x 0,94 дюйма позволяют сэкономить место. Его эргономичный корпус обеспечивает удобный, но жесткий захват, независимо от того, как долго вам придется его удерживать. В комплект поставки входит набор инструкций по работе с иллюстрациями.

    Лучшие характеристики:

    • AWG 24-12 Диапазон обжима
    • Надежный механизм с двойным шарниром

    Плюсы:

    • Высокая точность
    • Простота обращения
    • Простота обслуживания

    906 :

    • Гарантия не распространяется

    Купить сейчас на Amazon

    8.Набор для обжима клемм Knoweasy

    По сравнению с большинством других предложений, Knoweasy довольно мала, но по-прежнему предлагает довольно уникальные продукты, благодаря чему его устройства для обжима проводов также весьма уникальны.

    Устройство для обжима проводов Knoweasy — один из немногих вариантов, которые поставляются в комплекте с принадлежностями. Чтобы быть более точным, помимо обжима проводов, вы также получаете в общей сложности 700 клеммных соединителей, включенных в коробку. Они могут быть весьма удобны для выполнения соединений с помощью этого 3-гнезда для обжима проводов.

    Как и большинство других устройств для обжима проволоки с более простым числом гнезд, этот также предлагает поддержку от AWG 10 до AWG 22. Еще одно сходство между этим и многими другими устройствами для обжима проволоки заключается в том, что вы получаете на него 1 год гарантии. Однако качество сборки не такое хорошее, как у других вариантов с аналогичной ценой.

    Лучшие характеристики:

    • Совместимость с проводами от AWG 10 до AWG 22
    • Предлагает в общей сложности 3 гнезда для опрессовки
    • Поставляется с гарантийным сроком 1 год

    Плюсы:

    • Large комплект для обжима проводов и соединителей
    • Достойный срок гарантии
    • Высокое соотношение цены и качества

    Минусы:

    • Качество сборки могло быть лучше

    Купить сейчас на Amazon

    9.Инструмент для обжима Qibaok

    Qibaok — это еще одна небольшая марка устройств для обжима проволоки, которая использует аналогичный подход к своим устройствам для обжима проволоки, как и ранее упомянутый Knoweasy.

    Этот инструмент для обжима проводов Qibaok также предлагает большой набор принадлежностей в коробке, который состоит в общей сложности из 200 термоусадочных соединителей. Что касается самих устройств для обжима проволоки, вы обнаружите, что у них всего 3 полости для обжима.

    Благодаря этим полостям для обжима этот обжимной аппарат можно использовать с проводами разных размеров, включая AWG 10 и AWG 20, а также все, что между ними.Несмотря на довольно хорошее качество сборки, на этот инструмент для обжима проводов не распространяется гарантия.

    Лучшие характеристики:

    • Совместимость с проводами сечением от AWG 10 до AWG 20
    • Предлагает в общей сложности 3 гнезда для опрессовки

    Плюсы:

    • Включает набор термоусаживаемых принадлежностей
    • Достойная универсальность и совместимость
    • Маленький и компактный форм-фактор

    Минусы:

    • Отсутствует гарантия производителя

    Купите сейчас на Amazon

    Руководство по покупке лучших устройств для обжима проводов

    При покупке инструментов для ваших электрических проектов , вы найдете множество вариантов.Несмотря на то, что много инструментов не требуется, очень важно получить что-то вроде лучших устройств для обжима проволоки, описанных выше.

    Вы можете легко использовать их для соединения проводов с другими проводами, а также с клеммами. Вот руководство покупателя по лучшим устройствам для обжима проволоки:

    Поддерживаемые сечения проводов

    Из различных факторов, которые следует учитывать, сначала следует проверить поддерживаемые размеры проводов для ваших устройств для обжима проволоки. Это просто говорит вам о размерах проводов, которые вы можете обжимать, если они имеют разные размеры с точки зрения их толщины.

    Поскольку провода обычно имеют номинальную толщину, указанную как AWG, эти устройства для обжима проводов также имеют рейтинг AWG. Хотя большинство моделей имеют диапазон от AWG 10 до AWG 22, вы также можете найти более универсальные варианты, поддерживающие провода от AWG 2 до AWG 20, что позволяет с легкостью использовать их для обжима всех видов кабелей.

    Количество обжимных полостей

    Чтобы можно было обжимать провода разного диаметра, один обжимной пресс для одиночной проволоки будет иметь несколько обжимных полостей, каждая из которых имеет разный размер или номинальную толщину.Другими словами, имея несколько полостей для обжима, вы можете использовать один обжимной пресс для проводов разных размеров.

    Таким образом, все устройства для обжима проволоки имеют как минимум 3 полости для проволоки для поддержки проволоки разных размеров. Но если вы хотите получить устройство для обжима проволоки, которое является универсальным с точки зрения поддерживаемых размеров, вы также можете найти несколько вариантов, которые имеют около 20 полостей для обжима.

    Гарантия

    Даже если гарантия на устройство для обжима проволоки не влияет на его совместимость или производительность, обычно рекомендуется проверить прилагаемую гарантию на устройство для обжима проволоки.

    Таким образом, большинство устройств для обжима проволоки имеют годовую гарантию, кроме того, что они имеют металлическую конструкцию. А те из вас, кто хочет получить что-то более надежное, также могут найти несколько вариантов с пожизненной гарантией.

    Заключение

    Если вы не знакомы с инструментами для обжима проводов, их можно рассматривать как плоскогубцы, которые позволяют легко соединять провод с другими проводами или клеммами без необходимости пайки. И поскольку они могут работать с проводами некоторых размеров, мы уже указали несколько лучших устройств для обжима проводов выше.

    Помня об этих деталях, мы разработали следующие лучшие устройства для обжима проволоки в качестве наших любимых рекомендаций:

    • С помощью устройства для обжима проволоки Voilamart вы получаете в общей сложности 5 наборов штампов, которые можно легко заменить. Благодаря этому вы получаете 21 гильзу для опрессовки, что обеспечивает высокую универсальность. Вы можете использовать этот инструмент для обжима проводов с большим количеством проводов различного диаметра от AWG 2 до AWG 20, что делает его одним из самых эффективных вариантов.
    • Если вам нужен простой и понятный инструмент для обжима проводов, рассчитанный на длительное использование, тогда устройство для обжима проводов Whoho может стать отличным выбором.Это один из самых дешевых вариантов с трехлетней гарантией. Что касается его совместимости, вы можете использовать его с проводами от AWG 10 до AWG 22 благодаря трем гнездам, предлагаемым встроенной фильерной головкой.
    • Если у вас ограниченный бюджет и вы ищете доступный по цене аппарат для обжима проволоки, то вы можете подумать о приобретении устройства для обжима проволоки Hilitchi. Это самый дешевый вариант, указанный выше, который по-прежнему довольно универсален, поскольку поддерживает размеры проводов от AWG 10 до AWG 22, что стало возможным благодаря его 3 гнездам для обжима.

    Обзоры лучших инструментов для обжима проволоки (2021 г.): наши лучшие фавориты

    Не стоит недооценивать возможности хорошего обжимного инструмента. Когда дело доходит до сварки металлических проводов, вам следует искать именно этот инструмент.

    Не все обжимные инструменты одинаковы.

    Есть те, которые имеют лучшее качество, более эффективную функцию обжима и более эргономичны. Если вы ищете лучший обжимной инструмент, вы пришли в нужное место.Эта статья направит вас в правильном направлении, чтобы вы могли выбрать подходящий обжимной инструмент, который идеально подходит для ваших нужд.

    Лучший инструмент для обжима проводов 2019 Обзоры

    1. Обжимные инструменты IWISS

    «Это может быть немного дороже, но этот инструмент стоит каждого доллара из-за его отличной конструкции и потрясающих результатов».

    Три размера обжимных клещей встроены в его губки, что позволяет пользователям использовать его для обжима штырей или проводов различных размеров .Выравнивание каждой проволоки легко, благодаря «ступеньке», которая ставит проволоку на место. Эта небольшая особенность имеет большое влияние на качество ваших обжимов, поскольку гарантирует, что все будет выровнено. Нет перепутанных проводов.

    Провода калибра №22 можно обжать через центральное нижнее отверстие, в то время как внутреннее нижнее может вместить провода калибра №18. Он также обеспечивает универсальность стола, так как может работать с различными типами разъемов, включая разъемы JST, ATX и Molex IDE.

    Плюсы:

    Мы рекомендуем приобрести этот обжимной инструмент, если вам нужно что-то, что будет работать с множеством материалов для проводов. Это самый универсальный вариант в этом списке, что делает его отличным вариантом для всех мастеров-металлистов.

    Выравнивание провода в пазах стало проще благодаря ступеньке, предусмотренной в его конструкции. Это предотвратит смещение провода при нажатии на обжимной пресс.

    Этот обжимной пресс очень приятный на ощупь. Функция храпового механизма не перестает работать.

    Минусы:

    Будьте осторожны, не применяйте слишком большое усилие, иначе это может привести к разрезанию проводов.

    КОНТРОЛЬНАЯ ЦЕНА

    2. Обжимные клещи для проводов с храповым механизмом Titan Tools

    «Это щипцы для обжима проводов с храповым механизмом, которые обеспечивают быстрое и удобное обращение с проводами».

    С помощью этого инструмента вы можете выполнять наиболее последовательные движения. Этот инструмент, от челюсти до резиновых рукояток, прочен и может выдержать множество злоупотреблений.Он весит всего 1,2 фунта. и предлагается по конкурентоспособной цене.

    Плюсы:

    Люди использовали это для различных целей с минимальными проблемами. Он создает прочный изгиб каждый раз, когда вы его используете. Это создает этот уникальный стиль двойного обжима, который более долговечен по сравнению с одинарным. От автомобильной до домашней электропроводки это подойдет.

    Он может выполнять операции одной рукой. Его легко держать даже одной рукой, что упрощает использование, когда у вас заняты руки.

    Имеет прочную конструкцию. По сравнению с другими, которые кажутся хлипкими, в этом есть чувство продажи насквозь.

    Прорезиненная рукоятка удобна. Вы можете обжимать более толстые материалы, не испытывая усталости рук.

    Были те, кто покупал это для более профессионального использования, и у них не было проблем с этим. Он по-прежнему без проблем удовлетворял их потребности.

    Имеет доступную цену, отлично подходит для людей с ограниченным бюджетом.

    Этот обжимной инструмент также работает с термоусадочными стыковыми соединителями.Он не повреждает разъемы, как это часто бывает с некоторыми обжимными инструментами.

    Поставляется с рычагом разблокировки.

    Соединения остаются прочными даже после длительного использования. Не ржаветь со временем.

    Минусы:

    Некоторым это может показаться немного громоздким при работе на ограниченных участках.

    КОНТРОЛЬНАЯ ЦЕНА

    3. Профессиональные клеммы для обжима изолированных проводов Hilitchi Разъемы для обжима с трещоткой

    «Не позволяйте низкой цене вводить вас в заблуждение, думая, что это дешевый инструмент для обжима с такими же дешевыми деталями.”

    Этот инструмент надежен — настолько надежен, что его регулярно используют даже профессионалы. Имеет саморегулирующиеся функции. Он также может похвастаться специальным стальным материалом, который подходит для различных типов инструментов, включая полуизолированные клеммы. На это также можно положиться при работе со стыковочными клеммами. Он также может работать с проводами 3 разных размеров.

    Плюсы:

    Это самый дешевый обжимной инструмент в этом списке.

    У него ничтожный вес — всего 0.6 кг. Благодаря легкому весу вы можете взять его с собой куда угодно и использовать весь день, не нагружая ни одной мышцы.

    Эта вещь построена на долгий срок. Благодаря прочному стальному материалу его можно использовать в течение длительного времени, не заметив никаких повреждений.

    Имеет универсальное применение. Он работает с разными типами проводов, но особенно полезен для полуизолированных обжимных клемм.

    Эргономичен. Он уступает дорогу оптимальному хвату для рук, поэтому вы не почувствуете усталости рук.

    Он легкий, что облегчает долгую работу с ним.

    Этот обжимной инструмент также имеет компактную конструкцию. Вы можете хранить его в своем наборе инструментов, не занимая при этом такого большого пространства.

    Ручки идеально подходят для большинства рук.

    Постоянно создает надежные обжимные соединения.

    Минусы:

    Это только однонаправленное соединение, поэтому вам нужно будет помнить, как вы располагаете провода перед обжимом.

    КОНТРОЛЬНАЯ ЦЕНА

    4.Инструмент Wirefy для обжима изолированных электрических разъемов

    «У него один из самых эффективных храповых механизмов».

    Фактически, он настолько надежен, что может дать возможность более профессиональным обжимным инструментам за свои деньги испытать свои силы. Это все время приводит к твердым изгибам. В отличие от других инструментов, здесь можно использовать и изолированные нейлоновые клеммы.

    Одна уникальная особенность — регулируемое усилие обжима. Вы можете изменить высоту звездообразного колеса, чтобы получить нужное усилие обжима, соответствующее материалу, с которым вы работаете.Он также оснащен быстросъемным рычагом, который обеспечивает плавное открывание губок обжимного устройства в любом положении.

    Плюсы:

    Это удобный инструмент. Он не кажется громоздким, но имеет значительный размер, позволяющий решать более сложные задачи.

    Конечные результаты всегда надежны и правдивы. Вам никогда не придется беспокоиться о том, что изгибы ослабнут. Некоторые говорят, что обжимные детали почти как при сварке.

    Вы можете отрегулировать силу обжима.Благодаря этому вам никогда не придется вручную решать, какое давление использовать.

    Эргономичен. Ручки удобные и не вызывают утомления рук. Прорезиненная ручка также предотвращает соскальзывание рук.

    На этот продукт предоставляется пожизненная гарантия.

    Это один из самых доступных обжимных инструментов. По своему качеству он на удивление доступен.

    Минусы:

    Были те, кто сказал, что все еще испытывают усталость рук при этом.

    КОНТРОЛЬНАЯ ЦЕНА

    Выбирая обжимной инструмент, обратите внимание на следующие варианты:

    Какой обжимной инструмент является лучшим выбором для вас?

    Более сильные обжимы: Titan Tools Обжимные клеммы для проводов с трещоткой . Вам будет сложно найти что-то более надежное и способное обеспечить более сильные обжимы в том же ценовом диапазоне, чем этот от Titan Tools. Он способен создавать самые сильные обжимы, не повреждая провод, особенно при обжиме стыковых термоусадочных соединителей.

    Недорогой выбор: Hilitchi Профессиональные клеммы для изолированных проводов, соединители, щипцы с трещоткой. Сделайте себе одолжение и купите этот инструмент. Он не только обеспечивает dable, но и обладает всеми функциями, которые вы ищете в обжимном инструменте, — долговечностью и эргономичностью. На ощупь приятно, не слишком тяжелая и не слишком легкая. Он имеет хороший вес, что позволяет выполнять работу по обжиму, но не утомляет ваши руки.

    Универсальный обжимной инструмент: Обжимные инструменты IWISS .Если вам нужно что-то, что может работать с различными проводами, это отличный выбор для вас. Он хорошо справляется со своей работой и оставляет после себя красивые и надежные изгибы. Сам инструмент немного дороже, чем остальные инструменты в этом списке, но по-прежнему находится в доступном и доступном ценовом диапазоне.

    Регулируемое давление: Инструмент Wirefy для обжима изолированных электрических разъемов . Это единственный обжимной инструмент в этом списке с регулируемым давлением. С помощью этой функции вы можете создать настройку, которая будет работать на конкретном проводе, над которым вы работаете.Это исключает игру в угадайку и предотвращает повреждение обжима инструментом.

    Советы по выбору подходящего обжимного инструмента: некоторые моменты, которые следует учитывать

    Для выбора подходящего обжимного инструмента необходимо учесть некоторые моменты. Будьте более разборчивы и используйте следующие вещи, чтобы определить, какой обжимной инструмент является более идеальным выбором для ваших нужд:

    Рабочий объем

    Как правило, ручные обжимные инструменты больше подходят для небольших работ — типов работ, которые вы выполняете. просто делаю изредка.Более тяжелые нагрузки потребуют использования автоматических инструментов, таких как пневматический пресс. Но по-прежнему разумно учитывать, насколько велик ваш рабочий объем, чтобы определить, может ли используемый вами обжимной инструмент работать с различными приложениями, которые вы собираетесь использовать. Обжимной инструмент начального уровня может легко выйти из строя при использовании на более сложных работах.

    Калибр провода

    Не следует покупать обжимной инструмент, не зная, с каким калибром провода вы работаете.Эти инструменты различаются размерами проводов, с которыми они могут работать. В конечном итоге вы можете купить обжимной инструмент, который слишком велик для того калибра, с которым вы работаете.

    Еще один важный фактор, который следует учитывать при выборе размера обжимного инструмента, — это его профиль. Профиль обжима позволяет узнать, какой штамп вы собираетесь использовать. Как правило, производители включают в себя шпаргалку о том, какой обжимной пресс с какими матрицами работает.

    Гарантия

    Для вашего терминала вы можете проверить гарантийные характеристики.В гарантии могут быть некоторые спецификации, которые будут определять, какую марку и тип обжима следует использовать. Например, спецификации могут зависеть от бренда. Несоблюдение этого может привести к аннулированию гарантии на терминал.

    Определите типы обжимных инструментов

    Когда вы начнете поиск лучшего обжимного инструмента, вы, вероятно, встретите довольно много их. Существуют специальные обжимные инструменты, такие как Crimper PK 95, который специально используется для обжима верхних соединителей.Эти обжимные инструменты подходят для штампов SK.

    Для неизолированных обжимных инструментов используется обжимной пресс ETA 66. Этот инструмент также можно использовать для опрессовки неизолированных кабельных наконечников.

    Советы по получению наилучшего обжимного соединения

    Помимо получения наилучшего обжима, вы также должны следовать определенной технике обжима, чтобы получить наилучшие результаты. Это также требует правильного выбора клемм и проводов.

    После того, как вы уложили провод, осторожно поместите его в инструмент.Убедитесь, что провода вставлены правильно. Если вы используете храповой инструмент, дайте ему немного времени, прежде чем отпустить.

    Если вы используете втулку или термоусадочную трубку, сначала убедитесь, что втулка установлена, а затем ее необходимо сжать. Для выполнения этой задачи используйте термофен. Как только это приклеится, осторожно вставьте проволоку в инструмент.

    Недостаточная обжимка — это плохо, потому что это может привести к появлению зазоров между проводами. Избыточная влага может попасть между проводами и вызвать коррозию.Провода также могут ослабнуть со временем. С другой стороны, вы также хотели бы избежать чрезмерного обжима. Это может происходить часто и быть более опасным, потому что его труднее обнаружить. Только когда система действительно выйдет из строя, вы увидите последствия чрезмерного обжима.

    Заключение

    Теперь, когда вы все это знаете, важно найти лучшие инструменты для металлообработки, которые будут работать для ваших конкретных нужд. Мы можем помочь вам найти инструменты с функциями, которые будут работать с вашими конкретными предпочтениями.

    Как обжимать провода

    Обжим — это распространенный метод прижатия клеммы к проводнику без использования пайки. При правильном выполнении обжим создает механически прочное соединение, устойчивое к коррозии, газу и жидкостям.

    Если вы когда-нибудь прижимали клемму к проводу, то знаете, что это не самая гламурная задача. Казалось бы, просто, все, что вам нужно сделать, это зачистить провод, надеть клемму на конец, схватить ближайший инструмент и зажать, пока клемма не останется на проводе.Верно?

    Не совсем так.

    Один неудачный обжим может привести к серьезным сбоям оборудования, что приведет к длительным диагностическим испытаниям и дорогостоящему ремонту.

    Мы собрали три простых шага для получения идеального обжима:

    1. Подготовка
    2. Обжим
    3. Проверить

    Выполните следующие действия, и вы убедитесь, что плохие обжимы и слабые соединения не помешают вашим проектам.

    Как обжать клеммы за 3 шага

    Шаг 1: Подготовка

    Не пропустите подготовку! Подготовка настраивает ваш обжим на успех.Начните с использования подходящего инструмента для зачистки проводов, чтобы зачистить провод.

    Не все клеммы созданы одинаковыми, поэтому мы рекомендуем уточнить у производителя клеммы рекомендуемую длину полосы для клеммы.

    Настройте инструмент соответствующим образом и зачистите провод.

    После снятия изоляции с внешней оболочки убедитесь, что жилы проводов не порезаны и не порезаны — это может снизить допустимую нагрузку на проводник и сократить срок службы соединения.

    Шаг 2: Обжим

    Основным преимуществом обжима является то, что он устраняет необходимость в пайке проволоки, что сокращает время установки. Это сокращение времени очень важно на сегодняшнем рынке, где время имеет существенное значение, и все меньше технических специалистов просят обслуживать все больше и больше оборудования. Кроме того, паяные соединения хрупкие и склонны к выходу из строя из-за постоянной вибрации, чего можно ожидать в суровых условиях.

    Чтобы обеспечить плавность обжима, используйте инструменты, рекомендованные производителем клемм.У вас может возникнуть соблазн схватить любой инструмент, который окажется в пределах досягаемости, но каждый производитель проектирует свои клеммы так, чтобы их можно было опрессовать с помощью определенного набора инструментов. Использование неподходящих инструментов может привести к тому, что обжимы не будут соответствовать указанным спецификациям, что приведет к потенциальной поломке.

    Многим клиентам нравится использовать инструменты для обжима с храповым механизмом, потому что они обеспечивают тактильную обратную связь, чтобы вы знали, когда клемма обжима полностью сжата. Обжимные инструменты с храповым механизмом также обеспечивают надлежащий обжим, обеспечивая визуальное подтверждение с цветовой кодировкой, что вы используете правильную полость для калибруемого провода, который вы обжимаете.Наконец, они не позволяют открывать зажимные губки до тех пор, пока вы не достигнете нужной высоты зажима.

    После завершения обжима пора проверить надежность соединения.

    Шаг 3. Осмотрите

    Вы приложили все усилия, чтобы подготовить и правильно обжать, поэтому завершите это тестированием или осмотром, чтобы убедиться, что ваше соединение надежно.

    Есть три различия между хорошими и плохими обжимами:

    1. Место обжима
    2. Сжатие прядей
    3. Пустоты между прядями

    Начните с визуального осмотра зажимов с помощью лупы на предмет очевидных дефектов.

    Обжим проводника должен быть отцентрирован на корпусе проводника, чтобы обеспечить равномерное давление по всей длине корпуса.

    Убедитесь, что жилы провода не заходят за язычок наконечника или клеммы.

    Убедитесь, что провода либо на одном уровне с концом гильзы проводника, либо чуть-чуть выходят за гильзу.

    Затем используйте микрометр для обжима, чтобы измерить высоту и ширину обжима. Измеряя высоту обжима обжимных клемм в центре цилиндра с проводом и в центре изоляционного цилиндра, убедитесь, что обжим находится в пределах диапазона, указанного производителем.Это измерение высоты оконечного провода в зоне обжима является хорошим методом контроля качества, так как оно неразрушающее.

    И наконец — и сохраните этот тест только для образца обжима — используйте тестер натяжения проволоки, чтобы убедиться, что обжим выдерживает предел прочности на разрыв, указанный производителем при правильном обжиме. Этот тест является разрушительным, поэтому его следует проводить только на образце обжима, чтобы доказать, что вы соответствуете спецификации.

    Выполните указанные выше действия, и вы получите идеальный обжим.

    Покупайте наши обжимные инструменты от Molex и другие товары на WaytekWire.com.

    Обжимные устройства для проводов и кабелей | Группа компаний Pacer

    * Эта страница была обновлена ​​12.04.2021. *

    Что такое устройства для обжима проволоки и кабеля?

    Устройства для обжима проводов и кабеля — это любые инструменты, которые используются для обжима клемм на концах провода и / или кабеля. Это означает, что с помощью этих инструментов можно согнуть металл корпуса клеммной коробки и прижать его к оголенной полосе провода таким образом, чтобы он не вырывался и не ослаблялся со временем.Все устройства для обжима проводов и кабелей, которые мы предлагаем, изготовлены в соответствии с высочайшими стандартами и проходят тщательные испытания, чтобы убедиться, что они справятся с работой, а также обеспечивают надежность и повторяемость. Давайте посмотрим, чем отличаются эти устройства для обжима проволоки и устройства для обжима кабеля

    .

    «Все устройства для обжима проводов и кабелей, которые мы предлагаем, созданы в соответствии с высочайшими стандартами и проходят тщательные испытания, чтобы убедиться, что они могут справиться с работой, а также обеспечивают надежность и повторяемость.«

    В чем разница между этими инструментами?

    Каждый из этих устройств для обжима проводов и кабелей предназначен для работы с проводами и кабелями определенного калибра, поэтому некоторые из них могут иметь калибр от 8 AWG до 4/0 AWG, а другие — от 22 AWG до 8 AWG. Помимо калибра проводов, эти инструменты также различаются степенью гибкости, когда речь идет о типах клемм, которые они могут обжимать.Некоторые из более крупных инструментов могут обжимать только большие клеммы аккумулятора, а другие подходят для широкого диапазона клемм. Поскольку различия настолько велики, давайте кратко рассмотрим некоторые общие черты этих инструментов. Все эти инструменты созданы для обеспечения повторяемости. Это означает, что все устройства для обжима проводов и кабелей предназначены для обеспечения одинакового давления обжима каждый раз. Эта повторяемость легко переводится в надежность. Теперь, когда мы обсудили различия и сходства этих инструментов, давайте обсудим, как выбрать подходящий инструмент для обжима провода и кабеля для вашего приложения.

    Как выбрать подходящий инструмент для обжима проводов для моего приложения?

    Первый шаг к выбору подходящего устройства для обжима проводов и кабеля для вашего приложения — это знать размер калибра. Если вы работаете с проводом от 10 AWG до 12 AWG, то вы можете сразу исключить половину из списка. Как только вы узнаете калибр вашего провода, следующим шагом будет рассмотрение типа изоляции. Многие инструменты могут обжимать клеммы независимо от изоляции, но не все. Предположим, в вашем приложении для проводов сечением от 10 до 12 AWG будет использоваться смесь термоусадочных клемм и нескольких нейлоновых клемм, вы можете исключить еще несколько инструментов из списка.В этом сценарии либо VTTR50, либо VT3120CT. или VTR-490 лучше всего подойдет для удовлетворения ваших потребностей. Думайте о процессе как о воронке. Задайте вопрос, который исключит некоторые из возможных вариантов, пока у вас не останется только несколько вариантов. Как всегда, если вам нужна помощь в выборе подходящего инструмента, свяжитесь с одним из членов нашей команды экспертов и позвольте ему помочь.

    Есть ли у любого из этих инструментов сменные штампы?

    Наличие сменных комплектов штампов может превзойти конкурентов, и это причина, по которой мы их предлагаем.Подумайте об этом: наличие одного инструмента, который может выполнять обязанности нескольких с помощью простого изменения, может упростить любой проект. Кроме того, этот тип инструмента идеально подходит для выездного обслуживания, поскольку вам потребуется носить только один инструмент, а не несколько. Мы предлагаем инструментальную рамку Ideal для обжима, а также несколько комплектов штампов к ней. Поскольку время замены составляет всего минуту, они являются идеальным выбором для производственной линии, ремонтной мастерской, домашнего гаража или рабочего места. Если сменные наборы штампов — не то, что вам нужно, возможно, вас заинтересуют многоцелевые инструменты.

    Многоцелевой ли какой-либо из этих инструментов?

    Некоторые из перечисленных здесь инструментов являются универсальными, поскольку они могут выполнять больше, чем просто обжим. Например, у VT1007 есть кусачки, встроенные в головку устройства для обжима проволоки. Таким образом вы сможете обрезать лишнюю проволоку или другие материалы, если это необходимо. Чтобы сделать это еще лучше, режущая часть устройства для обжима проволоки имеет коническую форму для использования в ограниченном пространстве. Кроме того, VT30-506 может выполнять различные задачи в зависимости от вставленной в него обжимной матрицы.Такие простые дополнения могут сделать устройства для обжима проводов и кабелей более ценными в долгосрочной перспективе.

    Почему выбирают Pacer Group?

    За более чем четыре десятилетия работы в морской отрасли компания Pacer Group стала экспертом во многих областях, включая использование устройств для обжима проводов и кабелей. По мере того, как мы расширяли наши производственные мощности на новые места, мы тестировали инструмент за инструментом, чтобы получить наилучшие результаты с повторяемостью. Со временем мы создали каталог инструментов высочайшего качества.Если вы видите это здесь, мы использовали его в производстве собственной продукции. Будьте уверены, зная, что вы получаете лучшее. Когда вы видите Pacer Group, вы знаете, что у вас есть качество.

admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
