NYM или ВВГнг — какой кабель лучше для монтажа

Когда выполняется проектирование электросети внутри производственных или жилых помещений, главный вопрос – правильный выбор проводника — кабеля. В последнее время остро ставится вопрос относительно выбора кабеля: NYM или ВВГнг. Стоит отметить, что первый и второй вариант – достойные для монтажа проводки в квартире и частном доме.

Если обратить внимание на технические параметры проводников, то можно понять, какому виду продукции отдать предпочтение в том или ином случае. Кроме того, необходимо определить отличия между кабельной продукцией, назвать ее преимущества использования в том или ином случае.

Конструктивные особенности кабеля NYM и ВВГ

Итак, ВВГнг – это силовой кабель, внутри которого помещены медные жилы (производится по росийскому стандарту ГОСТ 31996-2012). В качестве изоляционного материала применяется поливинилхлорид с добавками, за счет которых материал становится не горючим. Как правило, ВВГнг имеет от двух до пяти жил.

Чтобы максимально упростить монтаж кабеля, все жилы оформлены в разных цветах. Маркировка может выполняться посредством целостной окраски жилы или же с помощью цветных полосок на белом фоне. В качестве внешней оболочки кабеля применяется поливинилхлорид – точно такой, как и для изоляции каждой жилы.

Что касается жил, то они могут многопроволочными (состоять из множества проволок), а также быть монолитными (с одной цельной конструкции). В поперечном сечении жилы бывают сегментными или круглыми.

NYM – это точно такой кабель, как и ВВГнг, только в иностранном исполнении. Выпускается NYM по немецкому стандарту VDE 0250. Примечательно, что в данном проводнике также бывает от 2 до 5 жил. Изоляция – негорючий поливинилхлорид. Тем не менее, данный продукт отличается от российского аналога тем, что между наружной изоляцией и жилами имеется дополнительный изоляционный слой.

Впервые в нашей стране NYM появился в начале 2000-х годов. Тогда отечественные предприятия по производству кабельной продукции существенно нарастили производственные мощности, что позволило выпускать данный тип кабеля согласно немецким технологиям.

Когда стоит вопрос о том, какой кабель лучше ВВГ или NYM, прежде всего, нужно проверить подлинность продукции, ее соответствие заявленным параметрам. К сожалению, в Российской Федерации на сегодняшний день встречается до 60% подделок на рынке проводников мелкого сечения.

Расшифровка индексов и аббревиатуру

Вся кабельная продукция обязательно должна иметь маркировку. Как правило, состоит она с ряда букв и цифр, которые определяют конструкционные особенности, назначение кабеля, материалы, с которых он состоит.

Согласно стандартам, которые приняты в ЕС, расшифровка NYM означает следующее:

1. N (Normenleitung) – соответствие стандарту VDE
2. Y (Isolierung der Adem aus Polyvinylchlorid) – поливинилхлорид – материал, с которого выполнена изоляция на жилах;
3. M (Mantelleitung) – кабель, который применяется для монтажа внутри сооружений и зданий.

Расшифровка кабеля ВВГнг:

1. В – изоляция, выполненная с ПВХ;
2. В – оболочка, выполненная с поливинилхлорида;
3. Г – «голый» кабель, без дополнительного бронирования.

Индексы маркировки нг(А)-LS:

1. «нг» — не горит при групповой прокладке;
2. (А) – по категории «А» проводник не горит (при групповой прокладке).
3. LS- Low Smoke – с низким уровнем выделения газа и дыма.

Где применяется кабель ВВГнг и NYM – особенности монтажа

Изоляция в ВВГ выполнена с поливинилхлорида, без особых добавок, а значит, горение при одиночной прокладке такого кабеля не распространяется.

Запрещается групповая прокладка ВВГ, когда несколько кабелей прокладывают пучком (допускается укладка кабеля пучком, если каждый проводник помещен в своей гофре).

NYM – жилы данного кабеля имеют изоляцию с поливинилхлорида, которая не горит. Наружная оболочка также выполнена с ПВХ. Каждая жила проводника помещена в резину, наполненную слоем мела. Примечательно, что внешняя изоляция кабеля больше всего подвержена воздействию УФ лучей, чего не сказать об оболочке ВВГ. Это говорит о том, что NYM нельзя прокладывать на открытой местности, где проводник постоянно будет подвергаться воздействию солнечных лучей.

Часто продавцы, особенно на рынках, чтобы продать свою продукцию быстрее, позиционируют NYM как кабель, который «имеет 3-ную изоляцию». Тем не менее, это чистый обман: резина, наполненная слоем мела – это не совсем изоляция.

Согласно требованиям пожарной безопасности, NYM кабель можно прокладывать внутри помещения только по отдельности (одиночно). Если есть необходимость в групповой укладке например в штробе или кабель-канале, то обязательно нужно применять модификацию NYMнг (А)-LS.

Не следует путать пучок одиночных NYM каждый в своей гофре которые идут по потолку или стене. Такой способ прокладки в отличие от групповой укладке без гофры не считается пуском. Зачастую электрики именно так обходят запрет на групповую прокладку кабеля данной марки.

В изоляции ВВГнг и NYMнг имеется комплекс специальных добавок, за счет чего такие проводники можно прокладывать вместе, пучками – с сохранением условия не горения. Как правило, такой тип монтажа кабелей используется при оборудовании электропроводки дома.

ВВГнг-ls, NYMнг-ls («low smoke» — выделяющий мало дыма) помимо прочих преимуществ кабелей, о которых было сказано ранее, имеет низкое выделение газа и дыма в случае возгорания. Это важно, так как при горении ПВХ выделяется много токсичных веществ, которые пагубно сказываются на здоровье человека.

Если обратить внимание на буквы в скобках (А), (В) и прочие, то они означают категорию огнестойкости по ГОСТ Р МЭК 60332. Для обустройства домашней проводки применяется кабель категории А (например, ВВГ(А)нг-ls).

Итак, что лучше кабель NYM или ВВГнг? Некоторые специалисты утверждают, что для обустройства открытой проводки лучше всего применять именно ВВГнг(А)-LS. Скрытая проводка обычно выполняется с использованием NYMнг(А)-LS. Тем не менее, в том или ином случае оба проводника можно приспособить для потребностей своего дома. Допустим, NYM можно скрыть в металлической трубке, чтобы его внешняя изоляция не повредилась воздействием ультрафиолетовых лучей.

За счет того, что NYM характеризуется высокой пластичностью, его можно без проблем укладывать в пазы, а значит – это идеальный вариант для скрытой проводки. ВВГ или NYM имеют сертификаты, оформленные согласно требованиям пожарной безопасности, электрической безопасности ТР ТС 004/2011. Производство кабеля ВВГнг(А)-LS осуществляется для промышленных целей в соответствии с ГОСТ 31996-2012.

ВВГ используется при прокладке линий с одним кабелем, в помещениях, электрических подстанциях. Отвечая на вопрос, какой кабель использовать NYM или ВВГ для прокладки в земле, отметим, что ни один из этих проводников для указанного типа монтажа не пригоден. Для укладки кабеля в земле нужно, чтобы проводник имел дополнительную обшивку. Для траншей годится кабель ВБШв, если влажность грунта не превышает 14%.

Чем отличается NYM от ВВГнг

Основное отличие указанных проводников заключается в классах проводимого напряжения, в рабочей температуре, а также в цвете. Кабель ВВГнг(А)-LS можно легко отличить от NYMнг(А)-LS – по цветовому оформлению. Что касается рабочего напряжения, то ВВГнг(А)-LS может выдерживать до 1кВ, а

NYMнг(А)-LS – не больше 0,66 кВ. Кабель ВВГнг(А)-LS допускается эксплуатировать при температуре от -50 до +50 градусов Цельсия. Второй тип проводника – при -40 до +65 градусов. Заявленный эксплуатационный срок, как первого, так и второго проводника составляет 30 лет. При введении обоих кабелей в оборудования допускается уплотнение.

Характерное отличие NYM от ВВГнг состоит в том, что он всегда выполняется в круглой форме. Примечательно, что именно такая форма существенно упрощает герметизацию кабеля в устройствах, шкафах, распределительных щитах.

Минусы и плюсы

Для того чтобы сделать выбор в пользу того или иного проводника, необходимо рассмотреть их преимущества и недостатки. Изначально проанализируем преимущества NYM:

• Простота при разделке кабеля, при его установке. Проводник, имеющий круглое сечение, не перекручивается, чего не сказать об аналогах, имеющих плоскую форму;
• Уплотнение при вводе в оборудование – простое и надежное;
• Внешний вид – идеальный.

Что касается недостатков NYM, то они состоят в следующем:

• Защитная оболочка – не устойчивая к УФ излучению. Вот почему часто применяются ограничения в плане его применения на открытых площадках;
• «течь»: многие проводники данного типа характеризуются вытеканием жидкости с мест разделки; жидкость напоминает масло, которое имело низкое качество при производстве продукции;
• Не допускается прокладка в грунте;
• Стоимость выше, чем у аналога ВВГ;
• Групповая прокладка не допускается.

Теперь необходимо рассмотреть ВВГ.

Преимущества:

• Допускается монтаж на открытом воздухе;
• Разрешается укладка кабеля под землей в специальном кожухе;
• Стоимость меньше, чем у NYM.

Впрочем, ВВГ характеризуется рядом недостатков – меньшая пластичность и гибкость.

Вывод по выбору марки кабеля

В итоге можно отметить, что как первый, так и второй тип проводника можно применять при обустройстве внешней и внутренней электропроводки. При уличном монтаже рекомендуется применять защитный кожух. Отношение у электриков к рассматриваемым кабелям – разное. Одни отдают предпочтение NYM, а другие – ВВГ по причине удобства выполнения монтажных работ.

Самое главное – проверка качества, подлинности продукции. Китайские подделки внешне могут ничем не отличаться от сертифицированной продукции, вот только срок эксплуатации и электротехнические параметры у такого кабеля – намного меньше. Вот почему покупку кабельной продукции нужно осуществлять только в специальных точках продаж, которые имеют сертификаты качества на предлагаемый товар.

Хочу отметить что согласно требованиям СП 31-110-2003 п.14.3 и п. 2.1 ПУЭ ВВГ и NYM, которые не имеют индексов «нг» и «LS» запрещается использовать внутри жилых помещений. Также смотрим ГОСТ 31565-2012 и ГОСТ 31996-2012. Даже в промышленных целях данные проводники (без указанных индексов) можно укладывать только по одному, а не пучком.

Современные требования к кабельной продукции, особенно той, которая будет использована для монтажа домашних электросетей, существенно ужесточились. Даже если проводник имеет не горючую изоляцию при нагревании, то в случае пожара с нее могут выделяться токсические вещества, пагубно влияющие на дыхательные органы человека.

Не стоит экономить средства на кабельной продукции, ведь от нее зависит не только безопасность имущества, но и, прежде всего, здоровье, жизнь человека. При этом не имеет значения, какой кабель будет куплен: ВВГ или NYМ.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Чем отличается кабель ВВГнг от кабеля NYM-J?

В настоящее время монтаж электрической низковольтной распределительной сети выполняется проводами ВВГнг или NYM-J. Эти кабельно-проводниковые изделия имеют много общего:

— медные токопроводящие жилы;


— защитная поливинилхлоридная оболочка;


— предназначаются для фиксированного монтажа.

Отличия

Но, между этими разновидностями кабелями существует и достаточно много различий:

1. Номинальное рабочее напряжение кабеля NYM-J составляет до 660В, в то время, как для кабелей ВВГнг эта величина составляет 660В или 1000В.

2. Сечение токопроводящих жил у кабелей марки NYM-J лежит в диапазоне 1,5мм² – 35мм². Для кабеля марки ВВГнг эта величина составляет 1,5 мм² – 1000мм² (одножильные кабели) и 1,5 мм² – 240мм² для многожильных.

3. В отношении пожарной безопасности, кабель NYM-J обеспечивает отсутствие распространения огня при одиночной прокладке, в это же время кабель ВВГнг не распространяет горение только при групповом монтаже. По этой причине для монтажа во взрыво- и пожароопасных зонах используют кабель марки ВВГнг-FRLS.

4. В отличие от NYM-J, кабель марки ВВГнг не имеет заполнения пустот между скрученными жилами в защитной оболочке.

5. Температура эксплуатации кабеля NYM-J составляет от -30⁰С до +40⁰С, тогда как, кабель марки ВВГнг допускает эксплуатацию в диапазоне от -50⁰С до +50⁰С.

6. Срок эксплуатации в соответствии с нормативно-технической документацией для NYM-J составляет 40 лет, а для ВВГнг – 30 лет.

Сфера использования

В каждом индивидуальном случае следует оценивать различные технико-экономические факторы кабельной продукции, чтобы определить оптимальный вариант.

Для монтажа в жилых и общественных объектах чаще используют кабель NYM-J, а для производственных и офисных объектов больше адаптирован ВВГнг. При необходимости обеспечить монтаж электрической сети в пожароопасных зонах используют силовой кабель ВВГнг-FRLS. Он отвечает самым современным требованиям пожарной безопасности и имеет высокую устойчивость к возгоранию.

Какой кабель выбрать для проводки в доме

На сегодняшний день существует огромный выбор кабельной продукции и разобраться досконально в их обозначениях и названиях без специальной литературы могут даже не все электрики. Первый вопрос, который встает перед потребителем решившим сделать ремонт электропроводки у себя дома – а какой кабель мне выбрать?

Рассмотрим только те виды кабеля, которые чаще всего нужно использовать при монтаже и замене электропроводки внутри квартиры или дома. Найти их в строительных магазинах не составляет большого труда.

Однако при покупке вы должны точно знать, что означают их буквы в сокращении, когда нужно применять ту или иную марку, и можно ли заменить один кабель другим, если какого-то из видов не оказалось в продаже.

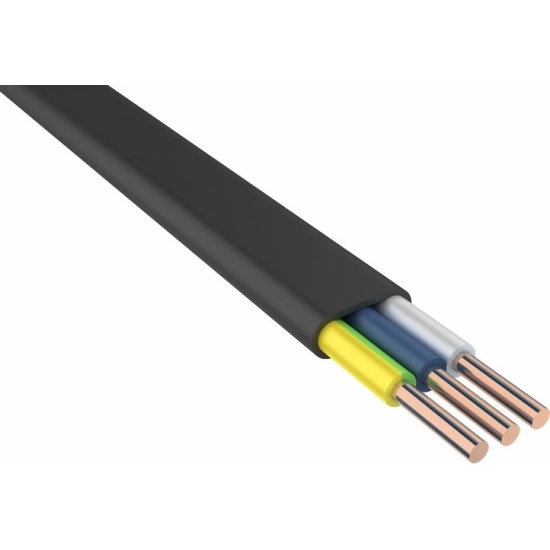

Кабель ВВГнг и ВВГнг-LS отличия

Первый самый распространенный и наиболее правильный вариант кабеля – это ВВГнг и его разновидность ВВГнг-LS.
Кабель из себя представляет следующую конструкцию:

Бывает одножильным и многожильным. При этом жила однопроволочная до сечения 25мм2.
Чаще всего имеет плоскую форму, что бывает очень удобным, при закладывании его в узкую штробу в вертикальном положении.

Да и в пластиковых кабельных каналах удобно укладывать провод именно такой формы.
При этом не забывайте, что в кабельном канале после укладки должно оставаться еще 40% свободного места.

Расшифровка названия

Прежде всего, расшифруем все буквы в аббревиатуре. Нередко многие задаются вопросом, что же они обозначают?

В первая

означает, что изоляция сделана из полиВинилхлоридного материала

В вторая

оболочка кабеля также выполнена из полиВинилхлоридной изоляции

Г

кабель Голый, без какого-либо защитного бронированного покрова

Чтобы просто запомнить, электрики между собой его называют:

Винил-Винил-Голый

Некоторые марки после ВВГ имеют в названии дополнительные буковки:

П

расшифровывается как ”плоский”

нг

обозначает что кабель не горючий, хотя более правильно будет “не поддерживающий горение”

А

кабель не горючий даже при прокладке в пучках

Негорючий, по причине применения специальной изоляции, не поддерживающей горение, как основной жилы, так и внешней оболочки. При коротком замыкании такая изоляция обволакивает жилы и не дает им гореть.

Многие ошибочно рассказывают о добавлении меловой смеси в изоляцию жил данного кабеля, якобы для снижения горючести. Никакого мела там нет.

В саму изоляцию добавляют только краситель, иначе качественного изделия не получить.

Единственно для чего может быть использована мелонаполненная смесь – исключительно для разделения изоляции от оболочки.

Для этого жилы в процессе производства предварительно обваливают в меловой ванне. Кроме этого такая технология помогает не слипаться жилам внутри оболочки.

Помните, что свойство не гореть для кабеля, это только часть задачи. Нужно чтобы огонь затухал и не распространялись опасные продукты горения, а для этого необходимо вытеснить кислород из этой самой зоны. В ПВХ оболочке ВВГнг-LS есть хлор и другие добавки, которые и выполняют эту функцию.

Именно из-за этого, марку ВВГнг-LS в первую очередь и рекомендуют для монтажа проводки внутри дома, офиса, квартиры.

LS

это сокращение от Low Smoke, то есть низкое дымо- и газовыделение

Технические характеристики

Все технические данные наиболее применяемых сечений кабеля ВВГнг-LS, таких как номинальный ток, вес, сопротивление представлены в таблицах ниже:

Один немаловажный совет – даже если у вас в доме еще нет заземляющего провода и система TN-C, а не TN-C-S, все равно всегда покупайте только трехжильный кабель.

Таким образом, вам не придется заново переделывать все проводку при изменении системы заземления. Ну а в крайнем случае, третья жила всегда будет оставаться резервной, если на фазной или нулевой жиле случится обрыв.

Применение в жилых помещениях

Часто задаются вопросом, а можно использовать простой ВВГнг, без индекса LS? Правила, которые за последние годы существенно поменялись говорят, что для прокладки внутри жилых помещений, простой ВВГнг запрещен.

Такую марку можно использовать только снаружи здания. Смотри ГОСТ 31565-2012 – скачать.

Объясняется это тем, что он хоть и не горит, зато под воздействием пламени выделяет огромное количество токсичных веществ. А ведь именно из-за продуктов горения, а не от огня и погибает при пожарах большинство людей.

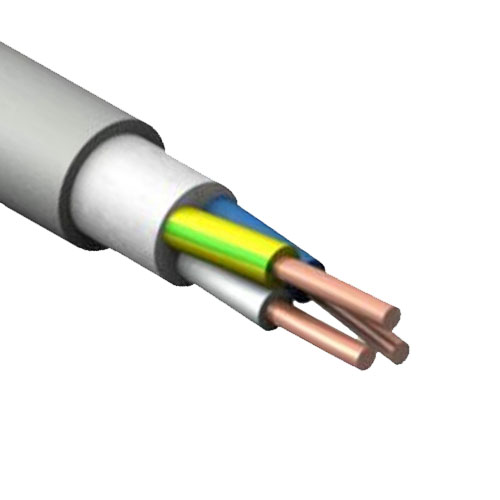

Кабель NYM отличия

Следующая марка пригодная для монтажа проводки внутри помещений – кабель NYM. Это обозначение международное и пришло к нам из Германии.

Буква N (Normenleitung) означает соответствие немецкому стандарту VDE – союз немецких электриков.
Y (Isolierung der Adem aus Polyvinylchlorid) – материал изоляции жил поливинилхлорид, также как и у ВВГ.
M (Mantelleitung) – монтажный кабель c защитной оболочкой для прокладки внутри зданий и сооружений

Также встречаются похожие названия НУМ и NUM. Это вовсе не подделки, как может показаться на первый взгляд. Их выпускают те же заводы по своим техусловиям, но уже без сертификата VDE.

Технические параметры:

NYM можно назвать зарубежным аналогом ВВГнг, хотя более близка к нему другая марка – ВВГз. ”З” – это заполнитель.

Чем отличается NYM от ВВГнг

Вот основные различия двух марок кабеля:

• во-первых он имеет тройную изоляцию

Третий промежуточный слой помимо противопожарных свойств, еще и сдерживает механическое напряжение между внешней изоляцией и жилами. Тем самым предотвращает образование на них трещин.

Правда сам производитель этот третий слой из экструдированной резиновой смеси за изоляцию не считает.
А если судить по испытательному напряжению, то и сама изоляция здесь несколько проигрывает:

ВВГнг – напряжение испытания — 3кВ
NYM – напряжение испытания 2,5кВ

• во-вторых изоляция у него серого цвета, у ВВГ – черного

Для многих категорически черный цвет может не подходить по эстетическим параметрам.

• в-третьих, он всегда круглой формы

Плюс про который мало кто задумывается, но скругленная форма NYM облегчает герметизацию ввода этого кабеля в различные устройства, распредкоробки и шкафы.

• и самое главное – кабель NYM пригоден по пожаробезопасности для внутренних помещений только при индивидуальной прокладке!

Хотите укладывать его пучками по два, три штуки в одной штробе или канале – придется использовать модификацию NYMнг (А)-LS

Только не путайте, одиночные NYM проложенные каждый в отдельной гофре, и идущие по поверхности стены или потолка рядом, не считаются пучком. Многие электрики именно так и обходят запрет на групповую прокладку проводки этой марки.

Особенности прокладки кабеля

Безусловно, этот провод не распространяет горение, однако это вовсе не означает, что он совершенно не горит.

Вот показательный ролик про одновременное испытание горючести двух марок при воздействии внешнего пламени. Из него сразу становится видно, почему NYM нельзя прокладывать пучками и совместно друг с другом.

Еще одна особенность данной марки, которая одновременно может быть и ее недостатком – изоляция кабеля боится ультрафиолетовых лучей. Именно поэтому его нельзя прокладывать снаружи помещений.

У ВВГнг здесь более широкие возможности. Его спокойно можно использовать как внутри, так и снаружи здания. Например, в качестве ввода от столба до дома, или ответвления после провода СИП.

Близкий родственник NYM который можно применять на улице и вне помещений, так как его изоляция уже не боится ультрафиолета – это кабель MMJ.

Почему многие все равно выбирают NYM при его относительных недостатках? Это объясняется большими удобствами при его прокладке – легче зачищается, гнется на поворотах, при протяжке в трубах и гофре не застревает.

Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

Расчетный срок службы кабелей ВВГ и NYM составляет не менее 30 лет.

При этом формулировка “не менее” означает, что если данный кабель будет находиться под 100% нагрузкой в неблагоприятных условиях, он должен отработать НЕ МЕНЕЕ 30 лет.

А если будут самые обычные условия и отсутствие номинальной загрузки, то может и все 50!

Именно эти две основные марки кабеля подробно рассмотренные в статье и являются самыми пригодными и ходовыми для монтажа эл.проводки, подключения розеток, выключателей и освещения.

Есть еще одна марка отличная от двух вышеприведенных, которая в небольших количествах может вам понадобиться. Но это не кабель, а провод – ПВ-3.

Он гибкий, многожильный, его легко гнуть в малогабаритных пространствах и удобно подключать на автоматы через наконечники НШВИ. Именно поэтому его и используют при сборке электрощитов.

Ну и в конце приведем расшифровку всех значений букв в марках кабеля, которые широко применимы в наших электросетях:

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Статьи по теме

NYM или ВВГнг — разница, сравнение характеристик, обзор марок

Перед многими покупателями встает вопрос, какой кабель NYM или ВВг выбрать? Оба кабеля подходят для электропроводки в квартире или доме, но как всегда есть нюансы.

Технология изготовления кабеля NYM пришла к нам из Европы и на сегодняшний день в России NYM изготавливается по немецкому стандарту VDE 0250 часть 204. На Российском рынке кабельной продукции можно найти как импортный кабель NYM , так и отечественный. Импортные производители кабеля nym — Novkabel AD (Сербия), Каbeltec (Германия), Helukabel (Германия) , Nexans (Франция), DENIZLI CABLE LTD (Турция). В России по зарубежной технологии провод NYM производят Подольсккабель, Кольчугинский завод, Камкабель и другие заводы.

Расшифровка кабеля NYM достаточно простая:

• N – обозначает, что кабель изготовлен согласно VDE
• Y — применяемый материал ПВХ
• M — монтажный кабель

ВВГ и ВВГнг или NYM — сравнение характеристик

Достаточно часто вместо кабеля NYM предлагают аналоги ВВГ, ВВГнг. Однако, нужно знать отличия. Для этого достаточно сравнить характеристики NYM кабеля и предлагаемых аналогов (см. табл. 1).

Таблица 1

По своим характеристикам кабели NYM малых сечений, например, nym 3×2,5 , nym 3×1,5 идеальны для прокладки сетей в квартире, причем монтировать кабель можно просто в штробах. Благодаря тому, что заполнитель кабеля нюм не гигроскопичен, а изоляция очень плотно прилегает к кабелю, что опять же препятствует проникновению влаги, тот же кабель num 3×2,5 и num 3×1,5 можно применять во влажных помещениях, например, в ванных комнатах. Не исключено применение НУМ в деревянных домах. Конструкция кабеля содержит в себе невулканизированный заполнитель, имеющий высокий индекс кислородности (КИ), который отражает минимальное количество кислорода для поддержания горения при определенных условиях. Благодаря такой конструкции повышается пожаробезопасность кабеля. Нужно не забывать, что провод nym прокладывается только одинарно. При необходимости групповой прокладки лучше использовать кабель ВВГнг.

Не рекомендуется применять кабель марки NYM на открытом воздухе (солнечная радиация разрушительно воздействует на кабель), а также в земле, так как у кабеля нет сопротивляемости к коррозионной активности почв. Нужно иметь в виду, что российские заводы часто изготавливают провод nym по своим ТУ, а не по стандарту VDE. По конструкции кабель ничем не отличается, однако качество применяемого заполнителя может быть низким, из-за чего заполнитель протекает, а кабель выходит из строя.

Купить nym надлежащего качества вы можете в ООО «Кабельные системы». Цена на кабель nym, предлагаемая нашей организацией, конкурента и обычно ниже рыночной. Для уточнения цены в Вашем регионе отправьте заявку или свяжитесь по многоканальному телефону 8(812)309-72-55

Что лучше: кабель NYM или ВВГнг-LS

Выбор той или иной кабельной продукции, используемой для передачи электричества, играет важную роль. Ведь от этого будет зависеть стабильность электросети, безопасность и сохранность оборудования. Перед тем как окончательно определиться с выбором кабеля NYM или ВВГнг-LS, стоит детально рассмотреть их особенности.

Особенности ВВГнг-LS

Данный провод обладает специфическими характеристиками и рекомендован к групповому монтажу в отличие от NYM. Также он хорошо подходит для прокладки на открытом воздухе. По сути данная марка провода – это аналог NYM, но с менее качественной начинкой. У этого проводника, в отличие от европейского аналога, имеется свойство не распространять горение при воздействии критических температур. Также при возгорании практически не выделяется дым и газ, что немаловажно. Кроме того, цена проводника примерно на 15-20% меньше. Учитывая эту приятную особенность вопрос что лучше NYM или ВВГнг-LS в данном случае попросту отпадает.

Силовой кабель ВВГнг-LS не рекомендован к монтажу ниже -30 градусов Цельсия. Благоприятная температура должна быть не менее -15, а комфортная рабочая не должна превышать +50 градусов. В аварийном режиме недолгое время допускается эксплуатация при +70.

Особенности NYM

Этот кабель применим как в промышленных зонах, так и в жилых или офисных помещениях. Проводник NYM относится к самым надежным. Он достаточно прочен, пожаро- и холодоустойчив, обладает высокими эксплуатационными характеристиками. Также считается наиболее безопасным и простым в использовании среди других кабелей. Наличие специальной оболочки не позволяет проводнику возгораться. Поэтому он часто прокладывается в помещениях с легковоспламеняющимися веществами, в цехах или лабораториях. Однако стоит помнить, что этими свойствами он обладает исключительно при одиночной прокладке. Купить NYM в Москве вы можете с помощью нашего сайта.

Данный проводник выгоден при монтаже в случае капитального ремонта помещения. А вот при прокладке на открытом воздухе без специальной защиты к установке не рекомендован. Всё потому, что оболочка NYM не имеет свойств защиты от ультрафиолета и при его воздействии начинает разрушаться.

Некоторые спросят: кабель NYM или ВВГнг-LS, что лучше всё-таки? Нужно учитывать все нюансы, поэтому ответ на этот вопрос каждый должен дать себе сам. Если намечается групповая прокладка или монтаж на открытом воздухе, то ВВГнг-LS в этом случае будет лучше. Также цена на этот проводник несколько меньше. Однако при одиночной прокладке, в закрытых или в помещениях с пожароопасными веществами лучше вариант NYM.

NYM или ВВГНГ: что лучше, отличия, характеристики

Конструктивные особенности

ВВГнг представляет собой силовой кабель с медными жилами. Изоляция жил изготавливается из поливинилхлоридного пластиката. Материал изоляции содержит добавки, благодаря которым он не поддерживает горение. Данный проводник выпускается с количеством жил от 2 до 5. Для удобства монтажа, изоляция жил имеет цветовую маркировку, которая может осуществляться путем полной окраски жильной изоляции, либо цветной полоской.

Снаружи кабель покрывается оболочкой из того же ПВХ-пластиката, что и жильная изоляция. Жила может иметь монопроволочную либо многопроволочную конструкцию. Форма поперечного сечения жилы бывает круглой или сегментной.

NYM — это обозначение аналога российского изделия марки ВВГнг, выпускаемого по германскому стандарту VDE 0250. Количество жил варьируется также от 2 до 5. Материал изоляции тот же поливинилхлорид, не поддерживающий горение. Главное конструктивное отличие этого продукта от российского аналога заключается в наличии дополнительного негорючего уплотнения между изоляцией жил и наружной оболочкой кабеля.

Что означают названия

Маркировка проводной продукции состоит из набора букв, определяющих назначение, конструкцию, примененные материалы.

NYM, в соответствии с принятым европейским союзом стандартом означает:

• N – соответствие норме требований Veiband Deutscher Electrotechniker, союза энергетиков Германии, где этот проводник разработан;
• Y – поливинилхлоридная изоляция медных жил, наружная оболочка. Под защитным шлангом проводники залиты слоем заполнителя на основе мелованной резины;
• М – применяется для монтажа, оболочка переносит небольшие деформации. Провод пригоден для прокладки стационарных сетей;
• J – символ, если он есть, показывает наличие провода заземления желто-зеленой расцветки.

ВВГнг соответствует ГОСТ 16442-80, шифр раскрывает:

• В – виниловая изоляция жил;
• В – материал оболочки из такого же пластиката;
• Г – голый, броневой покров отсутствует;
• нг – тип пожарной безопасности продукта, наружный шланг не распространяет горения при групповой прокладке.

Потом цифрами обозначен типоразмер, указывающий число проводящих изолированных жил и их номинальное сечение. Проводник из электротехнической меди, одножильный.

Чем отличается NYM от ВВГнг

Вот основные различия двух марок кабеля:

• во-первых он имеет тройную изоляцию

Третий промежуточный слой помимо противопожарных свойств, еще и сдерживает механическое напряжение между внешней изоляцией и жилами. Тем самым предотвращает образование на них трещин.

Правда сам производитель этот третий слой из экструдированной резиновой смеси за изоляцию не считает.
А если судить по испытательному напряжению, то и сама изоляция здесь несколько проигрывает:

1. ВВГнг – напряжение испытания – 3кВ
2. NYM – напряжение испытания 2,5кВ

• во-вторых изоляция у него серого цвета, у ВВГ – черного

Для многих категорически черный цвет может не подходить по эстетическим параметрам.

• в-третьих, он всегда круглой формы

Плюс про который мало кто задумывается, но скругленная форма NYM облегчает герметизацию ввода этого кабеля в различные устройства, распредкоробки и шкафы.

• и самое главное – кабель NYM пригоден по пожаробезопасности для внутренних помещений только при индивидуальной прокладке!

Хотите укладывать его пучками по два, три штуки в одной штробе или канале – придется использовать модификацию NYMнг (А)-LS. Только не путайте, одиночные NYM проложенные каждый в отдельной гофре, и идущие по поверхности стены или потолка рядом, не считаются пучком. Многие электрики именно так и обходят запрет на групповую прокладку проводки этой марки.

Технические характеристики

Основные параметры сравниваемых кабельных марок близки, поэтому приведено сравнение только отличающихся характеристик. Если вас интересуют все характеристики кабеля ВВГнг или NYM, рекомендуем ознакомиться со следующими статьями:

• характеристики NYM
• характеристики ВВГнг

Говоря об отличительных параметрах ВВГнг, допустимая температура эксплуатации находится в диапазоне от -50°С до +50°С. Срок службы, в соответствии с технической документацией составляет 30 лет. Проводник не поддерживает горение при групповой прокладке. Рекомендуется для монтажа силовых и осветительных сетей, в которых не требуется герметичное уплотнение на входах в оборудование.

Кабель NYM может эксплуатироваться при температуре от -30°С до +40°С. Заявленный производителем срок службы достигает 40 лет. Горение не поддерживается только при одиночной прокладке. Кабель рекомендован к применению во взрывоопасных помещениях, в электроустановках которых требуется полная герметизация вводов в оборудование. Так что выбрать для работы в таких условиях лучше именно его.

Сравнение параметров

Сравнение данных нагляднее делать, объединив сведения одной табличной формой.

Техническая характеристика, типоразмер 3х4	Значение для
	NYM	ВВГнг
Номинальное напряжение переменного тока частотой 50 Гц, В	660	660
Температура
Диапазон нормальной эксплуатации кабеля, °С	-50 ÷ +50	-50 ÷ +50
Предельно допустимая температура, не более, °С	70	70
Аварийное длительное, не более 8 часов, повышение не более, °С	80	80
Допустимая при КЗ в течение до 4 сек, не более, °С	160	160
Температура воздуха, при которой разрешена укладка без предварительного подогрева, не холоднее, °С	-5	-15
Испытание
Испытательное напряжение, В	2000	3000
Время теста, мин	5	10
Механические
Номинальная толщина изоляции	0. 8	0.7
Номинальная толщина промежуточного слоя	0.4	нет
Номинальная толщина оболочки	1.6	1.5
Вес 1 километра кабеля	270	194
Форма кабеля в сечении	Круглый	Круглый Плоский
Допустимый радиус изгиба, наружных диаметров кабеля, не более, раз	4	7.5
Возможность уплотнения при вводе в оборудование	Да	Нет
Не распространяет горение при прокладке,	Одиночная	Групповая
Способность кабеля втягивать воду, гигроскопичность	Нет	Да
Стойкость оболочки к ультрафиолетовому излучению	Ниже	Выше
Удобство разделки концов кабеля	Выше	Ниже
Цвет наружной оболочки	Светло-серый	Черный
Номинальный срок эксплуатации, не менее, лет	30	30
Стоимость	Выше	Ниже

Различие характеристик присутствует по многим позициям. Вопрос, приобретать ли кабель NYM или ВВГнг, невозможно решить без внимательного сравнения несоответствий, которые придают различные свойства при монтаже и эксплуатации:

• Практически одинаковые температурные диапазоны. Отличие в том, что пластикат позволяет проводить прокладку ВВГ без предварительного разогрева при более низкой температуре воздуха, -15°С. Композитная резина NYM не позволяет работы ниже -5 градусов;
• Более суровы электрические испытания отечественной продукции. 3000 вольт на 10 минут, против 2 кВ в течение 5 минут. Требовательность на проверке объясняется толстой изоляцией и оболочкой импортного кабеля, наличием дополнительного среднего слоя защиты. Эти обстоятельства повлияли на увеличение веса;
• Мягкий винил, слой эластичной резины повысили гибкость NYM. Это позволяет прокладывать его одиночно с меньшим радиусом, облегчает работу на фигурных участках трассы. Большое значение имеет возможность уплотнения мест ввода оболочки во взрывоопасных помещениях. Жесткий ВВГнг с оболочкой из модифицированного пластиката, обладает высокими противопожарными свойствами, обеспечивая возможность прокладки пучками. В отличие от европейского коллеги, он легче переносит прокладку без защиты от ультрафиолета на открытом воздухе;
• Слой мелованной резины, обеспечивая герметичность, позволяет применение в очень влажных местах. Он же облегчает разделку концов NYM при монтаже. Субъективно более приятный светлый цвет шланга хорошо маркируется фломастером или ручкой при укладке;
• Стоимость ВВГнг ниже.

Выбирать кабель для конкретного применения, необходимо учитывая особенности, характеристики, места и условия прокладки.

Особенности прокладки кабеля

Безусловно, этот провод не распространяет горение, однако это вовсе не означает, что он совершенно не горит. Вот показательный ролик про одновременное испытание горючести двух марок при воздействии внешнего пламени. Из него сразу становится видно, почему NYM нельзя прокладывать пучками и совместно друг с другом.

Еще одна особенность данной марки, которая одновременно может быть и ее недостатком – изоляция кабеля боится ультрафиолетовых лучей. Именно поэтому его нельзя прокладывать снаружи помещений.

У ВВГнг здесь более широкие возможности. Его спокойно можно использовать как внутри, так и снаружи здания. Например, в качестве ввода от столба до дома, или ответвления после провода СИП.

Близкий родственник NYM который можно применять на улице и вне помещений, так как его изоляция уже не боится ультрафиолета – это кабель MMJ.

Почему многие все равно выбирают NYM при его относительных недостатках? Это объясняется большими удобствами при его прокладке – легче зачищается, гнется на поворотах, при протяжке в трубах и гофре не застревает. Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

Выбрать кабель ГОСТ или ТУ?

В отдельной статье мы рассматривали, чем отличается кабель ГОСТ и ТУ. Если говорить коротко, любой кабель изготавливается по техническим условиям завода (сокращенно ТУ). Это означает, что завод-изготовитель заявляет определенные условия, которым соответствует кабель (сопротивление на 1 км. кабеля, материалы оболочки и изоляции, наполнитель, сорт металла и тд). При этом каждый завод обладает возможность получить соответствие ТУ своего завода государственному стандарту(сокращенно ГОСТ).

Если завод получает  ГОСТ на свою продукцию, это означает что ТУ завода по производству кабеля соответствует ГОСТ стандарту. В простонароде тот кабель, который не проходит сертификацию, называют ТУ( потому что кабель соответствует ТехУсловиям завода, но не соответствует ГОСТ), а кабель, который прошел сертификацию, называют ГОСТ (то есть ТУ завода соответствуют ГОСТ).

Очень часто нам задают вопрос – что брать, ГОСТ или ТУ? Это решение остается в первую очередь за Вами. Мы же, со своей стороны считаем, что оптимальным кабелем по соотношению качество-цена является кабель ВВГнг ГОСТ – то есть плоский кабель без наполнителя, но выполненный по ГОСТ. Для бытовых нужд его более чем достаточно.

Срок службы

Расчетный срок службы кабелей ВВГ и NYM составляет не менее 30 лет.

При этом формулировка “не менее” означает, что если данный кабель будет находиться под 100% нагрузкой в неблагоприятных условиях, он должен отработать НЕ МЕНЕЕ 30 лет.

А если будут самые обычные условия и отсутствие номинальной загрузки, то может и все 50! Именно эти две основные марки кабеля подробно рассмотренные в статье и являются самыми пригодными и ходовыми для монтажа эл.проводки, подключения розеток, выключателей и освещения.

Есть еще одна марка отличная от двух вышеприведенных, которая в небольших количествах может вам понадобиться. Но это не кабель, а провод – ПВ-3.

Он гибкий, многожильный, его легко гнуть в малогабаритных пространствах и удобно подключать на автоматы через наконечники НШВИ. Именно поэтому его и используют при сборке электрощитов.

Ну и в конце приведем расшифровку всех значений букв в марках кабеля, которые широко применимы в наших электросетях.

Итоги сравнения

Резюмируя сравнительный анализ характеристик кабелей, показывающий, в чем разница между ВВГнг и NYM, можно выделить отдельные положительные отличия каждой из этих марок.

Преимущества NYM:

• повышенная пластичность и механическая прочность, обусловленная наличием специального заполнителя;
• улучшенная сопротивляемость влаге благодаря дополнительному слою резиновой изоляции;
• более легкая разделка и монтаж;
• поперечное сечение в виде правильной окружности позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
• более эстетичный внешний вид;
• более длительный срок эксплуатации.

Преимущества ВВГнг:

• более широкий заявленный диапазон температуры эксплуатации;
• не поддерживает горение при групповой прокладке;
• считается, что оболочка изделия этой марки более устойчива к воздействию ультрафиолетовых лучей;
• более низкая цена.

Учитывая приведенные характеристики двух популярных марок кабеля, можно решить, что лучше в той или иной ситуации.

При выборе проводов для скрытой проводки в квартире, следует учесть, что NYM, ввиду его высокой пластичности, легче укладывать в подготовленные пазы. Наличие дополнительного изоляционного слоя из резины делает этот продукт невосприимчивым к затоплениям. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно актуально это для помещений с повышенной влажностью – ванная комната, туалет, кухня.

Выбирая кабель для проводки в деревянном доме, а также в каркасном доме, следует помнить, что при прокладке скрытой проводки в стенах из горючего материала, монтаж производится в металлических трубах, как показано на фото ниже:

При планировании открытого монтажа электропроводки, сравнение характеристик показывает, что лучше выбрать для этой цели ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению. При возникновении пожара в закрытых помещениях лучше проявляет себя ВВГнг-ls, практически не выделяющий ядовитый дым.

В тех случаях, когда отличие технических свойств проводниковых продуктов не играет определяющей роли, вопрос «что выбрать?» может быть решен в пользу более дешевого продукта. Кабель NYM дороже, чем ВВГнг на 10 – 15 процентов.

Решая, что лучше: ВВГнг или NYM, следует учитывать еще одно обстоятельство. Кабель NYM, выпускаемый некоторыми российскими предприятиями, очень часто не отвечает требованиям немецкого стандарта. Соответственно, и заявленные технические характеристики отличаются от реальных параметров. Нередко встречаются отзывы покупателей такой продукции, содержащие информацию об откровенном браке. Из сказанного следует, что выбрать производителя кабельной продукции – одна из самых важных задач, возникающих в процессе ремонта или реконструкции электропроводки. Лучшие производителя кабеля были описаны нами в отдельной статье.

Напоследок рекомендуем просмотреть видео, на котором наглядно демонстрируется сравнение NYM и ВВГнг-LS. Надеемся, благодаря предоставленной информации вам стало понятно, что лучше выбрать: NYM или ВВГнг для проводки в квартире и доме, а также в чем разница между двумя марками кабеля. Если остались вопросы, обязательно задавайте их в комментариях!

Источники

• https://samelectrik.ru/sravnenie-kabelya-nym-i-vvgng-chto-luchshe-vybrat.html
• https://VseOToke.ru/provodka/nym-i-vvgng-vybor
• https://domikelectrica.ru/luchshij-kabel-dlya-provodki-v-kvartire-nym-i-vvgng-ls-otlichiya-xarakteristiki/
• https://molter.ru/faq/kakoy-kabel-vybrat-dlya-provodki/

Что выбрать — ПВС, ВВГ или NYM

Часто в описании проводящих элементов можно на одной и той же модификации встречать определение кабеля или провода. Даже некоторые консультанты в магазинах не могут дать точного ответа на вопросы. На самом деле точного определения не существует. Одним специалисты считают, что всё, что может монтироваться открыто или в качестве воздушной линии — это провода. Другие специалисты делают разделение исключительно по толщине или количеству жил. Сейчас имеется большое количество различных типов этих изделий. Всё чаще приходится видеть аббревиатуры ПВС, ВВГ и NYM. Необходимо разобраться с каждым типом для того, чтобы можно было затем делать окончательный выбор между ними.

Провода типа ПВС

В большинстве различных справочников он фигурирует только в качестве соединительного изделия. Жилы относятся к малым и средним сечениям. Срединный проводник плотно изолирован при помощи поливинилхлорида, а также имеется общая особо прочная оболочка из ПВХ. Минимальный срок эксплуатации, устанавливаемый производителями, составляет 10 лет, хотя на практике он будет служить намного дольше. Это изделие характеризуется высокой устойчивостью к перепадам температур, что очень важно для сурового российского климата. Базовое преимущество провода ПВС состоит в его пожарной безопасности. Он не горит, а только немного оплавляется. Именно эта модификация устанавливается во всей бытовой технике, а также в электроинструменте. Провод ПВС может быть изготовлен для использования в электросетях 380В 50Гц. Он используется для создания внутренних систем проводки в жилых и офисных помещениях. Многожильные концы проводов требуют лужения перед зажимом. Желательно применять уплотнительную скрутку с дальнейшим лужением.

Провода типа ВВГ

В отличие от предыдущего варианта его жилы являются цельными по всей длине. Это даёт гораздо большую жёсткость, что обеспечивает качественное прокладывание в стенах. По сути, это провод, являющийся кабелем. Иногда электрики называют его маленькой копией кабелей. Обычно каждая жила имеет свою собственную ПВХ оплётку, в то время как сверху находится общая оболочка, обеспечивающая жесткую фиксацию и надежную защиту от внешнего воздействия. Иногда допускается незначительный гибкий экран, существенно снижающий воздействие магнитного поля. Цельнометаллический стержень не обгорает. Он будет лежать в стене практически вечно, ведь срок использования поливинилхлорида неограничен. Перед тем, как выбрать провод ВВГ, проконсультируйтесь с профильными специалистами. Обычно граничная температура эксплуатации составляет от -50 до +50 градусов по Цельсию. При большой толщине жилы из-за отсутствия промежуточного наполнителя поверхность изделия выглядит ребристой, с неодинаковой формой по всей протяженности. Особенно это касается толстых кабелей. Многожильные решения поддерживаются только для кабелей под высокое напряжение.

Провода типа NYM

Кабель NYM является наиболее распространенным европейским решением. Аббревиатура произошла от сложной немецкой классификации. Основное отличие этого провода от ВВГ заключается в наличии специального наполнителя, содержащего в себе все жилы. Каждая из них находится в оплётке из ПВХ, есть также общая круглая оболочка. Наполнитель изготовлен из пористого материала, препятствующего проникновению влаги. Он не подвержен воспламенению даже при коротком замыкании. Купить провод NYM можно для прокладывания в кабельных шахтах под землей. Они совершенно невосприимчивы даже к полному погружению на небольшую глубину.

Какой из этих проводов выбрать

Провода NYM являются образцом немецкой рациональности, но они плохо сопрягаются с другими типами. Поэтому ими нужно оснащать всё здание с нуля. Провода ВВГ и ПВС — это отечественные надежные решения, которые нет смысла сравнивать между собой, ведь они полностью идентичны. Единственное отличие в механической подвижности. Главное — смотреть на сечение, а также подбирать его на базе инженерных расчётов. Только так можно добиться правильной совместимости всех элементов.

Кабель марки ВВГНГ А LS расшифровка. Описание, расшифровка и характеристики кабеля ВВГНГ-LS

Многие домашние мастера обладают достаточными знаниями, чтобы самостоятельно проложить или заменить не очень разветвленную проводку в собственном доме или квартире. Попробуем разобраться, какой провод или кабель для этого следует использовать.

В статье мы рассмотрим провода и кабели с маркировкой VG (и производные от нее), которые наиболее часто используются в домашнем электрооборудовании.

И начнем с простой расшифровки обозначения этого типа кабеля, в т.ч. объясняя, почему они лучше других подходят для выполнения домашних заданий.

Расшифровка и маркировка VG

Расшифровка кабеля ВНГ означает «винил-винил-голый». Но чтобы понять, откуда взялось такое название, рассмотрим некоторые понятия.

Отличие проводов от такого кабеля в первую очередь состоит в количестве прожитых.

Провод имеет одну жилу и может быть как в оболочке (или несколько), так и без нее.

Жилы называются токопроводящими металлическими элементами Электрокабель, в Кабеле ВГ они медные. Наличие большой буквы «А» перед этой аббревиатурой будет указывать на то, что в кабеле кабель на основе алюминиевого сплава.

Жил:

• однопроволочный;
• разнопородный.

Заказывая многожильный провод, вы должны понимать, что, скорее всего, вам предложат провод с одной множительной жилой. Если нам нужно 2 и более жил, то следует заказать кабель .При этом они могут быть однопроволочными и многоволоконными.

Обозначение WGG почти всегда указывает на то, что речь идет именно о кабеле, потому что первые 2 буквы «B» указывают на наличие оболочки из поливинилхлорида, а буква «g» — на то, что они голые, отсюда и название: «Винил-винил голый». Те. В виниловой защите есть как сам кабель, так и сам кабель.

На фото показан двухжильный кабель jn, наиболее часто используемый для домашней электропроводки.

Также довольно часто используются 3-х жильные кабели, при необходимости или заземление однофазного электроприбора необходимо.

Для 3-фазной разводки используются 4-жильные кабели ИБП, в которых один — нулевой, или 5-жильный, если заземление или провод переоценки требуется отдельно.

Кабели

JD могут быть как круглыми, так и плоскими. В последнем в обозначении фигурирует буква «П». Иногда жилы не бегают для более компактного заполнения оболочки в кабелях большого сечения.

Также в многожильных силовых кабелях один жил тоньше других. Это «ноль», не несущий такой нагрузки, как фаза.

После буквенного обозначения в маркировке кабеля идут цифры. Мы объясним их расшифровку на примере конкретного кабеля Cable 2×2,5, который чаще других используется для подключения большинства розеток в домах и квартирах. Первая цифра указывает количество токоведущих в кабелях, а вторая — их сечение.

Многие ошибочно считают второй показатель диаметром жилы, а это площадь их поперечного сечения, рассчитанная по формуле площади круга: 2πr².Итак, диаметр жилы этого кабеля составит 1,88 мм.

Технические характеристики и выбор кабеля VG

Оболочки из поливинилхлорида

и сам кабель достаточно хорошо защищают и обеспечивают многолетнюю (30-40 лет) работу в условиях даже повышенной (до 98%) влажности, при температурах от -50 до + 50 ° С и даже длительный нагрев дожил до 70 ° С. Аппаратный кабель соответствующих сечений предназначен для подключения любых стационарных электроприборов мощностью от 0,6 до 6 кВт внутри или снаружи помещений, при размещении его в защитном кожухе, обжиме или трубе.

Он выдерживает изгиб с радиусом 10 диаметров изоляции, плоский и большой. Не рекомендуется закладывать его в землю вне зоны электроканализации.

О том, как производят разные кабели IWG, расскажем в видео:

Подбор силового кабеля по мощности производить по таблице.

А для тех, кто не хочет пользоваться, скажем так:

,
• для подключения осветительных приборов будет достаточно кабеля сечением в 1.5 мм;
• для большинства розеток без перспективы подключения к ним очень мощных потребителей — 2,5 мм;
• для постов с возможностью одновременного подключения электрочайника, микроволновки и еще чего-то мощного — 4 мм;
• для электроплиты — желательно не менее 6 мм.

При покупке кабеля JD нужно знать еще кое-что. Поперечные сечения по его маркировке соответствуют кабельной продукции, выпускаемой ГОСТом. Часть его выполнена по (техническим условиям), по данному разделу раздела с целью экономии и удешевления продукции, что приводит к снижению силовых показателей кабелей.Поэтому при покупке лучше брать звонилку и калькулятор.

Есть еще один момент, который нужно учесть. В последнее время на российском рынке появилось довольно много кабелей VG, в основном китайского производства, с разнородными жилами, в которых используется стальная проволока с покрытием. Эту подделку не специалист определит, не сразу, да и показатели у такого кабеля совсем другие, а паять его крайне сложно.

Кабель VG NG LS, характеристики

Наряду с наиболее часто используемыми кабелями IWG, такие же, но с добавлением букв «NG», означающих негорючие.Отсутствие их в других кабелях не означает, что они являются топливными, просто у этих кабелей более высокая степень огнестойкости, за счет заполнения пространства между виниловыми оболочками на основе того же поливинилхлорида.

Этот агрегат занимает кислородное пространство между защитными оболочками, как известно, поддерживает горение.

С техническими характеристиками кабелей WEGNA можно ознакомиться в таблице ниже.

Заполнение того же пространства между жилами кабелей ВВГННС выполняется малогазовым и дымохлоридным пластиком.Буквы «Ls» означают «низкий уровень дыма» — буквально: низкий уровень дыма.

Есть и другие обозначения этой функции. Такие кабели кладут в местах с повышенной пожароопасностью, которой в обычном доме почти нет. Но если вас не смущает их стоимость, довольно существенно отличающаяся от стоимости обычного кабеля jn, то вы получите высокую степень защищенности проводки не только от коротких замыканий и температур, но и не выделяя большого количества дыма всякого рода. повреждений. И еще — в видео:

Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже.Будем рады пообщаться с вами;)

Значительная часть оборудования, оборудования, инструментов и приспособлений в промышленном производстве, торговле и бытовой сфере рассчитана на питание от электрических сетей переменного напряжения до 1 кВ. Соответственно, потребность в надежном и безопасном силовом кабеле для передачи и распределения электроэнергии в таких сетях. На данный момент наиболее популярным продуктом для прокладки линий электропередач и внутреннего освещения, а также в стационарных открытых кабельных сооружениях стал кабель и провод ВВГ.В нескольких вариантах.

Марка кабеля ВГ расшифровка

В 2010 году в России принят национальный стандарт ГОСТ 53769 — 2010 «Кабели силовые с пластмассовой изоляцией ..», содержащий общие технические условия на продукцию данного типа, в расчете на номинальное напряжение: 0,66; 1,0 и 3 кв. В этом же документе вводится единая система маркировки для данного вида кабельной продукции. В соответствии с ним обозначение ВГ расшифровывается следующим образом:

Таблица 1. Расшифровка VG

После аббревиатуры WDG — это числа, где число указывает номер и поперечное сечение каждого.Рядом с поперечным сечением указан буквенный индекс, обозначающий их форму и форму: О — одинарные робастные или М — мультисобственные, С — секторные, k — круглые. Далее, если кабель имеет заземляющий провод и нулевое сечение кабеля меньше основных жил, то через знак «+» прослеживаются их количество и площадь сечения. Затем в скобках N или PE и, наконец, номинальное напряжение в квадрате. ПРИМЕР:

Таблица 2.

Если в Кабеле есть все жилы равного сечения, то в обозначении корпуса их нельзя делить на группы, также могут отсутствовать указатели вида и формы, если на площади проживало менее 16 мм 2.В шлейфе буква P (VG-P) добавляется через тире, все остальное добавляется.

Состав кабеля ВВГ.

В конструкции кабеля JN отражен мировой опыт разработки и эксплуатации силовых кабельных изделий с напряжением 0,66; 1 и 3кв. Он учитывает положения IEC 60502 и IEC60502 «Силовые кабели с экструдированной изоляцией. Часть 1: Кабель на номинальное напряжение 1 кВ и 3 кВ». Передача энергии осуществляется медными жилами (до 5 шт.) С ПВХ изоляцией. Жилы могут быть однопроволочными и мульти-бустерными, круглыми или секторными с углами сектора 60, 72, 90, 100, 120 и 180 градусов. Максимальное количество жил — 5. Значения диаметров и площади поперечного сечения выбираются из данного ГОСТ Р 53769-2010. Круглые жилки центрируются и дополнительно изолируются экструдированным слоем, секторальные — тонкой внутренней оболочкой. Снаружи все виды покрыты сплошной оболочкой из ПВХ. Толщина и характеристики слоев регламентируются ГОСТ Р 53769-2010.

В таблице ниже приведены основные характеристики проводов данной марки. Стоит отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но при этом ГОСТ Р 53769-2010 определяет только общие границы, в которых могут находиться характеристики стандартизированной кабельной продукции. В связи с этим необходимо использовать завод производителя для получения подробной информации.

Таблица 3. Технические характеристики кабеля VG.

Применение кабеля ВВГ.

Применение силовых кабелей Пластиковая изоляция регламентируется ГОСТ Р 53769 — 2010. В качестве основного критерия для этого используется степень пожарной опасности. Исходя из таких требований, кабель и провод ВЭГ могут быть использованы для прокладки одиночных кабельных линий электроснабжения и освещения в сухих и влажных помещениях различного назначения, на специальных кабельных переходах и др. Групповая прокладка возможна только при использовании антипиренов.

Разновидности кабеля ВВГ.

• ВГ — медь круглая из поливинилхлорида
• VG-P — медь плоский Кабель (провод) с твердыми жесткими жилами, поливинилхлорид пластик с двойной изоляцией
• — медь круглый Кабель (провод) с цельными жесткими жилами, с двойной изоляцией
• ВОГНГ-П — Медь плоский Кабель (провод), цельнометаллический жесткий, с двойной изоляцией из поливинилхлоридного пластика, не распространяющегося горения
• — медь круглый Кабель (провод) с цельными жесткими жилами, с двойной изоляцией
• WEGNG-PLS — Медь круглый Кабель (провод), с цельными жесткими жилами, с двойной изоляцией из поливинилхлоридного пластика, не отвечающего требованиям горения, с уменьшенными выбросами дыма и газа при горении

Желание сэкономить при подключении различной бытовой техники или прокладке проводки часто приводит к очень печальным последствиям.Возникает вопрос: как обеспечить нормальную и безопасную работу системы, но при этом избежать лишних трат? Кабель LS WGG — один из лучших вариантов для домашнего использования и очень популярен среди электриков. Почему?

Расшифровка маркировки

Перед тем, как дать описание свойств этого проводника или его технических характеристик, следует уяснить: что на самом деле обозначает данное сокращение и цифры, следующие за ним. Иначе непонятно, какими качествами у вас, например, кабель типа LS 5X16 WDGG, и чем он отличается от кабеля LS 5X2,5 WGN?

С буквенным обозначением все достаточно просто:

• Отсутствие буквы «А» в начале говорит о том, что кабель медный.
• Две буквы «B» обозначают, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
• Символ «G» обозначает оголенный провод. Его нельзя использовать при прокладке под землей или в случае вероятности физического повреждения без дополнительной защиты.
• «NG» — свойство не поддерживает горение, добавление «LS» указывает на то, что при пожаре выделение дыма будет минимальным. Сокращение «LS» («LS») означает «Low Smoke», то есть «немного дыма».

Условных обозначений может быть больше, например Кабель ВВГНГ и ФРЛС 3х1,5. Расшифровка в этом случае будет следующая:

• Символ «А» указывает на то, что провод можно использовать при групповой прокладке.
• Аббревиатура «FR» — наличие дополнительной защиты от огня за счет материалов из слюды.
• Может быть еще одна дополнительная буква «П». Особенность такого провода — плоская разводка жил в проводе.

Цифры после буквенного кода указывают количество токопроводящих жил и их поперечное сечение.

Например, кабель LS 4×25 WGN имеет 4 жилы, каждая сечением 25 мм2, а у кабеля CBG PNG A LS 3×1,5 — от 3 до 1,5 мм2 кабель LS 5X16 — 5 жил с поперечным сечением 16 мм2.

Конструкция проволоки

• По форме жилки бывают секторными или круглыми.
• Каждая жила имеет индивидуальную поливинилхлоридную изоляцию. Его толщина должна быть не менее 0,3 мм. Изоляция должна заполнять все щели между жилами, не оставляя пустот.
• Жилы могут быть выполнены в виде одной проволоки или завитка из нескольких. В последнем случае (это больше характерно для секторных проводов) производители могут отказаться от индивидуальной поливинилхлоридной изоляции, накрыв очиститель слоем термооткрытой ткани или полиэтилентерефталатной пленки.
• Как правило, токопроводящие жилы маркируются разными цветами для удобства при проведении монтажных работ.
• Кабель может иметь заземление и ноль. Они могут отличаться не только расцветкой (заземление — желто-зеленое, нулевое — синим), но и поперечным сечением.В этом случае он также отображается в маркировке провода, например LS 5X10 + 1×5 (N) WGG.

Количество прожитой секции напрямую зависит от предполагаемой нагрузки: чем больше сила тока, тем большая мощность тока может быть передана по ней. Соответственно увеличивается вес проволоки. Таким образом, километр кабеля (а именно рассчитывается вес данного изделия) LS 5×10 VVGng потянет 756 кг, а такой же участок кабеля LS 5X16 VVGng будет весить уже 1103 кг.Более точные данные приведены в специальных таблицах.

Продукция данного типа выпускается на напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. В этом случае провода будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром. Так, LS 3×2,5 B Cable LS 3×2,5 на 660 В имеет номинальный внешний диаметр 9,3 мм, а такой же кабель, но в расчете на 1000 В — 10,2 мм.

Приложение

Кабель питания, например, WGN и LS 3×1.5, предназначена для укладки в помещении, где предполагается присутствие людей. Это способствует его способности не поддерживать горение и выделять минимальное количество ядовитых веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

Прокладка проводов данного типа производится при температуре не ниже -15 ° С, в противном случае потребуется дополнительный нагрев.

Диапазон рабочих температур кабеля LS IWG составляет от -30 ° C до + 50 ° C.Проволока долгое время не теряет своих свойств даже при нагревании при эксплуатации до + 70 ° С, а гореть начинает только при + 400 ° С.

При установке минимальный радиус изгиба жилы должен быть не менее 7-10 его наружных диаметров.

Ведущими производителями кабелей LS в России являются отечественные фирмы:

• г. Москва, ЗАО «Москабельмет»;
• Санкт-Петербург ЗАО «Севкабель»;
• г. Подольск ЗАО НП «Подольсккабель»;
• Смоленск ООО «Конкорд».

При условиях эксплуатации и периодической изоляции изоляции производители обещают 30-летний срок нормальной эксплуатации кабеля и дают пятилетнюю гарантию с момента монтажа электропроводки.

Кабель ВВГНГ-LS выполняет передачу и распределение электрического тока в устройствах постоянного типа. Особенностью проводника ВВГНГ-ЛС является повышенная защита от огня.

Расшифровка маркировки: буквами «В» обозначен винил, а «г» — открытый, голый.То есть два слоя состоят из поливинилхлорида, защитного слоя нет. Расшифровка буквы «НГ» — не горит. Маркировка LS означает низкую задымленность. Полное наименование WGng (a) -ls.

• Состав и характеристики
• Разновидности кабеля
  • Кабель ВВГНГ-П-LS: Состав
  • Область применения

Состав и характеристики

Провод состоит из 1-6 жил, максимальное сечение 240 мм².Величина допустимого тока равна 21 — 70 А. Максимальный вес может составлять 2 тонны на км, минимальный — 112 кг. Стоимость зависит от характеристик товара. Это влияет на количество проживающих и общий объем.

Разработка данного кабеля обусловлена ​​необходимостью использования для передачи тока в горючих условиях в соответствии с требованиями пожарной безопасности. Главная особенность — уменьшение задымленности при пожаре.

Температура при эксплуатации колеблется от -50 до +50 градусов.Монтаж проводится при температуре выше -15 градусов, так как низкие температуры вредит оболочке. Используйте время около 30 лет.

WGNG-LS применяется для сетей переменного тока напряжением до 1000 вольт при частоте 50 герц. Кабель применяется в зданиях и объектах, можно прокладывать в лотках, ящиках. Согласно требованиям пожарной безопасности, установка в социальных учреждениях невозможна.

Разновидности кабеля

Кабель ВВГНГ-П-LS: Конструкция

На этикетке присутствует буква «P», что означает «плоский».Основа — одножильные или многожильные провода, которые могут быть круглыми, секторами.

Изоляция состоит из поливинилхлорида с высокой огнестойкостью. Его цвет может быть белым, желтым, синим, зеленым, красным, малиновым, коричневым, черным. Внутри есть еще одна экструдированная оболочка, заполняющая пространство между прожилками. Масса провода ВЕГНГ-П-LS 3х2,5 на 1 км — 167 кг.

Вариант исполнения кабеля ВВГнг-LS по функционалу имеет некоторое преимущество. WEGNG-LS — это округлая проволока, наполненная без галогена, не вулканизированная резиной, обеспечивающая огнестойкость.Оболочка состоит из специального негорючего паха из пластика. Благодаря этим параметрам достигается высокий уровень безопасности.

Область применения

Этот провод используется для электрических устройств переменного и постоянного тока. Можно укладывать в помещении и вне здания. WEGNG-P-LS часто предназначается для офисов, промышленных объектов, атомных электростанций.

Срок использования 30 лет, гарантия обычно 5 лет. Эти цифры будут достоверными при соблюдении правил транспортировки, экономии, монтажа, эксплуатации.

Минимальная длина провода 450 м. Вггинг-П-LS выдерживает нагрев до 70 градусов. Значение радиуса изгиба составляет 10 диаметров для одножильного кабеля, 7,5 для многожильного. Допускается установка не ниже -15 градусов. Проволока ВВГНГ (А) -П-ЛС имеет почти 100% устойчивость к влажности при температуре менее 35 °.

Буква «А» означает алюминий. Основные технические характеристики кабеля: устойчивость к горению, низкий уровень дыма и газа, минимальная токсичность.

Провода ВОГнг (а) -lsltx предназначены для передачи направленной энергии переменного тока до 1 кВ, постоянного напряжения до 1,5 кВ. Применяется в частных и многоквартирных домах, детских садах, школах, больницах, общежитиях, мотелях, поликлиниках, вокзалах, музеях.

Функциональная пожарная опасность помещений с 1 по 3 ф.

Описание технических характеристик

Эксплуатация провода возможна при температуре от -50 до + 50 ° С, относительной влажности 98%, если температура не выше 35 ° С.Ставить кабель можно до -15 ° С. Значение допустимой температуры эксплуатации до 70 градусов. Аварийный режим предусматривает допустимую температуру 90 градусов. WEGNG-FRLSLTX поддерживает температуру в условиях кратковременного вторичного закрытия до 400 градусов, а VVGNG (A) -LSLTX — до 350 градусов в аналогичной ситуации. Вес зависит от сечения, поэтому 1х1,5 на 1 км кабеля составляет 52,7 кг.

В состав входят:

• медные токопроводящие жилы;
• экстурбированный изоляционный слой из ПВХ;

Утеплитель талии

• с повышенной огнестойкостью;
• экранированных медных лент;
• две стальные оцинкованные ленты;
• внешний защитный слой (шланг, оболочка).

Условия прокладки выполняются согласно правилам и нормам монтажа электроустановок.

Машины для передачи электрической энергии в стационарных сетях с токовой переменной нагрузкой и постоянным напряжением до 1 кВ.

В названии появляются новые буквы «FR», означающие огнестойкость. Проволока отличается длительной стойкостью к открытому огню, время выдержки от 60 до 180 минут.

Огнестойкий барьер представлен сухосодержащей лентой.Жила WRGN-FRLS применяется для электроснабжения как жилых, так и производственных помещений. Благодаря материалам, используемым в изоляции, кабель обладает высокими пожарными свойствами, малой токсичностью.

Использование WGG-FRLS в общественных местах гарантирует безопасность защиты электрической сети. Возможна групповая прокладка. Кабель устойчив в условиях эксплуатации.

Температурный режим работы от минус 50 до плюс 50, при влажности 98%. Одножильный провод имеет минимальный радиус до 10 внешних диаметров, а многожильный — до 7.5 внешних диаметров. Вес кабеля разный, например ВВГНГ (А) -ФРЛС 2х1,5 кв. 1 км — 212 кг, 1х150 на 1 км — 1763 кг.

Проволока имеет длительный срок службы до 30 лет.

Кабель особого типа, экранированный WGE, используется для передачи аудио и цифрового сигнала. Из-за того, что по кабелю проходит аудио и цифровой сигнал, необходимо исключить появление искажений. Это требует адаптации. Для изготовления экранированного провода его закрывают экраном, то есть защитой.

Виды экранов

1. Экран из меди или алюминиевой фольги. Он покрывает кабель вокруг. Но этот способ продолжается, поэтому закладывается в стационарных условиях.
2. Оболочка из экранированной сетки. Эти изделия обладают высокой надежностью, но не обеспечивают стопроцентного покрытия сигнального провода. Производители могут увеличить плотность экранированного провода, но стоимость вырастет.
3. Спиральная лента из проволоки. Кабель имеет гибкость, более прочную фольгу, но покрытие не дает высоких результатов.

Вес зависит от типа экрана.

Судя по возникающим недостаткам каждого типа экрана, появился кабель с двойным экранированием. Это может быть комбинация сетки и фольги или два слоя спиральной косы. Дренажный провод добавлен для прочности экранированного кабеля.

Важной технической характеристикой экранированного кабеля является толщина фольги. Производители постоянно оптимизируют производственный процесс, увеличивая показатель до 100 мкм.Производители ВВГНГ-LS позаботились о большом количестве кабелей для передачи электроэнергии. У них разные разделы, длинные, функциональные.

На сегодняшний день существует огромный выбор кабельной продукции и досконально разобраться в их символах и названиях без специальной литературы не могут даже электрики. Первый вопрос, который приходит к потребителю, решившему произвести ремонт электропроводки в домашних условиях — а какой кабель выбрать?

Учитывайте только те типы кабелей, которые чаще всего нужно использовать при установке и замене проводки внутри квартиры или дома.Найти их в строительных магазинах не составит большого труда.

Однако при покупке необходимо точно знать, что означают их буквы в сокращении, когда нужно применить ту или иную марку, и можно ли заменить один кабель на другой, если какой-то вид не подействовал.

Различия кабелей ВВГНГ и ВОГН-LS

Первый наиболее распространенный и наиболее подходящий вариант Кабель — это ВВГНГ и его типа ВВГН-LS.
Кабель представляет собой следующую конструкцию:

Бывает одноядерный и многожильный.При этом жил однопрочный до сечения 25мм2.
Чаще всего имеет плоскую форму, что очень удобно, при укладке узким ходом в вертикальном положении.

Да и в пластиковых кабельных каналах удобно прокладывать провод такой формы.
При этом не забываем, что в кабельном канале после прокладки должно оставаться еще 40% свободного места.

Имя декодирования

В первую очередь расшифруем все буквы в аббревиатуре.Часто многие задаются вопросом, что они означают?

означает, что изоляция сделана из поливинилхлорида

оболочка кабеля также из поливинилхлоридной изоляции

кабель голый, без защитного армированного чехла

Напоминаю, что между собой электрики его называют:

Винил-винил-голый

У некоторых марок после WWG в названии есть дополнительные клювы:

декодируется как «плоский»

указывает на то, что кабель негорючий, хотя правильнее будет «горение без поддержки»

Кабель

негорючий даже при прокладке пучками

Невоспламеняющийся, благодаря использованию специальной изоляции, не поддерживающей горение как основного сердечника, так и внешней оболочки.При коротком закрытии такой утеплитель обволакивает жилы и не дает им гореть.

Многие ошибочно рассказывают о добавлении меловой смеси в изоляцию жил этого кабеля, якобы для уменьшения воспламеняемости. Там нет мела.

В сам утеплитель добавляется только краситель, иначе качественный продукт не получится.

Можно использовать только смесь, которая может использоваться исключительно для отделения изоляции от оболочки.

Для этого жилы в процессе производства предварительно обрушиваются в меловой ванне. К тому же такая технология помогает не проседать ядра внутри корпуса.

Помните, что имущество не горит за кабель, это только часть задачи. Необходимо, чтобы огонь засасывал и не подавал опасных продуктов горения, а для этого необходимо вытеснять кислород именно из этой зоны. В оболочке из ПВХ ВВГНГ-ЛС есть хлор и другие добавки, выполняющие эту функцию.

Именно поэтому марка ВОГнг-LS в первую очередь рекомендуется для прокладки электропроводки внутри дома, офиса, квартиры.

Технические характеристики

Все технические данные наиболее применяемых сечений кабеля ВВГнг-LS, такие как номинальный ток, масса, сопротивление, представлены в таблицах ниже:

Один важный совет — даже если у вас в доме нет заземляющего провода и системы TN-C, а не TN-C-S, всегда покупайте только трехжильный кабель.

Таким образом, вам не нужно перестраховывать всю проводку при замене системы заземления. Что ж, в крайнем случае, третий проживший всегда останется резервом, если произойдет сбой по фазе или нулевое проживание.

Воздействие в жилых помещениях

Часто задаетесь вопросом, можно ли использовать простой VVGNG без индекса LS? Существенно изменившиеся в последние годы правила говорят о том, что прокладка внутри жилых помещений простая WEGNA запрещена.

Эту марку можно использовать только за пределами здания. См. ГОСТ 31565-2012 -.

Объясняется это тем, что не горит, но под воздействием пламени выделяет огромное количество ядовитых веществ. Но именно из-за продуктов горения, а не от огня и гибнет в пожарах большинство людей.

Разница между кабелями NYM

Следующая марка подходит для прокладки электропроводки внутри помещений — кабель NYM. Это обозначение международное и пришло к нам из Германии.

Буква n (Normenleitung) означает соответствие немецкому стандарту VDE — Союз немецких электриков.
Y (Isolierung Der Aus Polyvinylchlorid) — изоляционный материал жил поливинилхлорид, а также на ВВГ.
M (MANTELLEITUNG) — Кабель монтажный с защитной оболочкой для прокладки внутри зданий и сооружений

Встречаются также похожие имена Num и Num. Это вовсе не подделка, как может показаться на первый взгляд. Они производятся на тех же заводах по своему техническому состоянию, но без сертификата VDE.

Технические характеристики:

NYM можно назвать зарубежным аналогом WGNG, хотя ему ближе другой бренд — VHA. «S» — это заполнитель.

Чем отличается NYM от Vggings

Вот основные отличия двух марок кабеля:

•
  Во-первых, имеет тройную изоляцию

Третий промежуточный слой помимо противопожарных свойств также сдерживает механическое напряжение между внешней изоляцией и жилами.Тем самым предотвращает образование на них трещин.

Правда, сам производитель этого третьего слоя экструдированной резиновой смеси за изоляцию не рассматривает.
А если судить по испытательному напряжению, то тут несколько теряется сама изоляция:

Vggling — Испытательное напряжение — 3 кВ
NYM — Испытательное напряжение 2,5 кВ

•
  Во-вторых изоляция серая, ВГ черная

Plus, о чем мало кто задумывается, но закругленная форма NY упрощает герметизацию ввода этого кабеля в различных устройствах распределения и шкафах.

•
  И самое главное — кабель NYM подходит для удлинения внутри помещения только индивидуальной полосой!

Хотите уложить балками две, три штуки за один ход или швеллер — надо использовать модификацию Nymber (а) -ls

Только не перепутайте, одиночные NYM укладываются каждый в отдельной гофре, и проход по поверхности стены или потолка рядом не считается балкой. Во многих электротехнике точно так же действует запрет на групповую прокладку электропроводки этой марки.

Особенности прокладки кабеля

Конечно, этот провод не разносит горение, но это не значит, что он горит полностью.

Демонстрационный ролик об одновременном испытании на воспламеняемость двух марок при воздействии внешнего пламени. Из этого сразу становится понятно, почему НГ нельзя укладывать балками и вместе друг с другом.

Еще одна особенность этой марки, которая в то же время может быть ее недостатком — изоляция кабеля боится ультрафиолетовых лучей.Поэтому его нельзя укладывать вне помещения.

VGng здесь более широкие возможности. Его можно смело использовать как внутри, так и снаружи здания. Например, как ввод от столба в дом или ответвление после SIP провода.

Близкий родственник, который можно применять как на улице, так и на улице, так как его изоляция больше не боится ультрафиолета — это кабель MMJ.

Почему не многие выбирают NYM с его относительными недостатками? Это связано с большими удобствами при его укладке — легче чистится, загибается на углах, при растяжении в трубах и гофрах не застревает.

Для плоского кабеля надо следить за jn, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

Срок службы

Расчетный срок службы кабелей VG и NY составляет не менее 30 лет.

Медь или алюминий — какая проводка лучше.

:
Я пригласил электрика обновить ввод электричества в дом.
Он начал настаивать на том, что причину для дома нужно делать только с помощью медного провода,
доказывая, что это обязательное требование.
Я еще не отказался от его услуг.
Подскажите, требуется ли его требование?
И еще: какой провод лучше: медный или алюминиевый?

Посетитель
Такого обязательного требования по замене алюминиевых проводов на медные пока нет.
Есть только рекомендации.
Скорее всего, это личная инициатива самого электрика. Медные провода намного дороже алюминия
. Наверное, электрик мог иметь какую-то личную выгоду.
Теперь о том, какой провод лучше: медный или алюминиевый …
Медь по своим электрическим характеристикам лучше алюминия. Ее сопротивление почти
в полтора раза меньше алюминия.
Другими словами: при одинаковом диаметре провода медный провод может пропустить полтора
без тока без прогрева.
А в чем ваше существенное отличие, если применить алюминиевую проволоку чуть больше сечений?
К тому же медь очень плохого качества: со временем она сильно окисляется.
Следовательно, надежность контактов быстро падает. Это привело к нагреву проводов вокруг контактного узла
. Соответственно, начинает плавиться изоляция и может произойти короткое замыкание.
Если вы все же решили использовать медные провода, то их концы следует хорошо зачистить
и прислушаться. Также необходимо просмотреть все элементы крепления контактов.
Желательно, чтобы они были латунными или бронзовыми.

ликер.
Сегодня медь отдают предпочтение профессионалам. Почему? На открытом воздухе алюминий быстро окисляется, образуя оксидную пленку с практически непроводящим электрическим током.Алюминий — хрупкий, лежачий материал — несколько раз погнулся и сломался. При длительной эксплуатации рассыпается буквально в порошки. Медь тоже окисляется, но при окислении она является проводящей. Он не теряет своих электропроводящих покрытий. Устойчив к играм в кости, изгибу и т. Д., Дороже.
Но тогда не стоит экономить — помните, скупец платит дважды!

Влад128.
Электрик прав. Непосредственное соединение деталей из меди (латуни) с алюминием вызывает быстрое разрушение последнего из-за контактной коррозии.Поэтому в старых вилках, розетках и выключателях контакты для алюминиевых проводов были из оцинкованного железа. Сейчас такие электротехнические изделия практически не применяются. Остается один вариант: кабель с медью жилой.

Олег40.
Моя алюминиевая проводка служит год 30 без нареканий и даже несмотря на ремонт, я не поменял ее на медную. Минус только в хрупкости. За этот период пришлось пару раз менять выключатели и розетки. Провод иногда обрывался, но так — так как в коробке остаётся запаска, то это не проблема.Это скорее модная тенденция, и некоторые плюсы в установке. Если поставить алюминий — большой беды не будет, важнее не ошибиться.

ДЖЕК.
На самом деле есть правила и нормы, которые необходимо соблюдать. У нас в доме регламентированы, в главе 2.1 рассказывается о вводе и проводке в домах, в главе 2.4 — про ВЛ и вводы в дом, таблица 2.4.2 — вот нормы кабелей и их сечения, которые можно использовать для ввода для алюминия свои нормы по меди, так как многое зависит от расстояния от опоры до дома.

vladislavus.
У меди сопротивление действительно меньше, чем у алюминия, и она хорошо выдерживает большие нагрузки. Алюминий более хрупкий материал и я сам «обгорел».

Медные и алюминиевые провода нельзя соединять вместе. Вам подскажет любой электрик. И это не простая прихоть, а вполне разумное решение, основанное на несовместимости этих двух типов металлов. Но проблема в том, что даже электрик не знает его причину. Давайте и попробуем разгадать эту загадку.

Итак, почему нельзя соединить вместе алюминиевый и медный провода. Если спросить об этом электрика, то, скорее всего, получите ответ, что такой контакт будет постоянно греть и гореть. Все это выглядит довольно странно, ведь если соединить медь со сталью, то такой контакт сработает отлично.

Существует несколько гипотез, объясняющих причину нестабильности медно-алюминиевого контакта:

1. Значительные различия в коэффициентах теплового расширения этих металлов при прохождении через них электрического тока.Ну а если так, то прочность связи нарушена, и контакт начинает гореть.
2. Поверхность алюминия со временем окисляется и покрывается пленкой с чрезвычайно низким коэффициентом проводимости электрического тока. Все это также приводит к нарушению прочности контакта, его ослаблению и возникновению электрической дуги, завершающей процесс его разрушения.
3. По другим данным, все дело в гальваническом эффекте, возникающем при контакте с этими металлами.Именно он приводит к нагреванию контакта и его дальнейшему разрушению.

Попробуем разобраться, где же здесь, а где ложь?

В результате ряда экспериментов было установлено, что коэффициента теплового расширения нет совсем. Разница в коэффициентах настолько мала, что ее легко компенсировать, применив надежный зажим для медно-алюминиевого контакта. Если его хорошо затянуть, то теплового расширения можно не бояться.

Особого влияния на прочность медно-алюминиевого контакта не оказывает оксидная пленка, образующаяся на поверхности алюминиевой проволоки.Для его нейтрализации достаточно перед компаундом обработать провода антиоксидной смазкой, а затем периодически проводить ревизию соединения. В этом случае он будет работать долго и надежно.

Тогда в чем дело? Неужели виновата гальваника?

Именно она является основной причиной окисления контактов такого рода. В данном случае этот процесс затрагивает как медь, так и алюминий. И хотя эти оксиды по-разному разные, то при соединении проводов происходит их диссоциация, приводящая к распаду материалов на электрически заряженные ионы.Этому способствует влага, содержащаяся в окружающем воздухе. При этом образующиеся ионы будут иметь прямо противоположные заряды, что при наличии электрического тока приведет к возникновению электролиза.

Ионы начнут активно двигаться. Но на самом деле это частицы, контактирующие друг с другом. Что ж, раз этот процесс, то этот процесс будет сопровождаться их естественным разрушением, что в конечном итоге приведет к ослаблению контакта, его нагреву и возникновению электрической дуги, которая выдержит процесс разрушения.

Провода силовые многожильные различного назначения относятся к категории , медный провод . В связи с тем, что сейчас существует очень много видов проводов, которые производятся не только промышленными предприятиями, но и по национальным стандартам, на практике применяется только буквенно-цифровая маркировка продукции. Проще говоря, техническое обозначение. Провода берутся с определенными параметрами, при изготовлении которых использовались материалы соответствующих гостей.

Стандартная конструкция провода — это одно или несколько изолированных средств существования, заключенных в герметичную оболочку.Корпус может быть свинцовым, пластиковым, алюминиевым или резиновым. В зависимости от условий использования изделие иногда покрывают армированным слоем проволоки различного сечения или стальными лентами.

Виды изделий из медной проволоки.

В настоящее время существует несколько типов проводов, различающих приложения. При строительстве линий, передача которых является основным назначением, а также при распределении электроэнергии в силовых и осветительных установках — используются силовые провода. Образцы с медными и алюминиевыми жилами производятся промышленностью.

В качестве изоляции используются полиэтилен, резина, бумага, ПВХ и другие материалы. Выполняется армированное покрытие из алюминия, свинца, пластика или резины. Для питания низковольтных сигналов на различные электрические устройства и даже для создания специальных цепей управления используются управляющие провода, которые снабжены алюминиевыми или медными жилами сечением до 10 мм2.

Применяются проводов С медным корпусом в пластиковой оболочке, а также с защитными электромагнитными помехами за счет экранированного покрытия, обычно в автоматизированных системах. Вес медного провода зависит от количества жил и их сечения.

В средствах связи широко применялись специальные провода, по которым осуществляется передача сигналов, этот тип провода делится на два типа: высокочастотные длинномерные провода и для локального использования в местных линиях — низкочастотные. провода.

При использовании проводов коаксиальной конструкции с центральным медным проводом, покрытым полиэтиленом или фторопластом (верхний изолирующий слой выполнен из тех же материалов), осуществляется связь между радиотехническими устройствами.

Медный провод и особенности его эксплуатации.

В качестве электропроводки жилых или промышленных зданий, согласно указаниям контролирующих органов, рекомендуется использовать многожильные провода из меди. У строителей наибольшим спросом пользуется продукция марки VG, представляет собой электромонтажное изделие с двойной ПВХ изоляцией. Его можно, в зависимости от общего сечения, применять на тех участках, где нагрузка на медный провод будет из двойной ПВХ-изоляции. Проверить сопротивление медного провода можно даже дома, вам понадобится ADSL-устройство SmartClass для измерения различных параметров проводки.

Медный провод с резиновой изоляцией кг Также пользуется большой популярностью, обладает отличной гибкостью благодаря наличию в комплекте медных проводов. В изоляцию кг вводятся специальные добавки для использования в условиях вечной мерзлоты данного типа электропроводки.

Кабель медный бронированный ВББШВ Завершает список, он снабжен двойной ПВХ изоляцией и имеет защиту в виде двух слоев металлической ленты. Основная область применения этого типа кабеля — трассы, проложенные в земле, также он используется в туннелях и в воздухе.Этот провод достаточно устойчив к возгоранию за счет графитовой крошки, которая входит в изоляцию.

И снова ремонт, и снова ветхие стены, шпаклевка и желание стать ближе к своей заветной мечте. Одна из них — добиться того, чтобы медные провода для разводки наконец заняли свое законное место, а не старые, алюминиевые.

Медные провода — новые требования к качественной электропроводке

Какие провода будут правильнее выбрать: медные или алюминиевые? Этот вопрос, прежде всего, вы можете задать своему электрику, хотя теперь можно предположить, что его ответ будет в пользу меди.

А все потому, что медная разводка предпочтительнее в условиях всепоглощающего «вторжения» современных электроприборов. Если вам до сих пор совершенно непонятно, откуда и куда уходят провода в вашей квартире, и совсем не понятно, зачем мне проводка, можем посоветовать вообще не мучиться изучением текстов по физике и дать Все в руках электрика — и право выбора, и материалы, и, конечно же, деньги на оплату его услуг.

Без привлечения специалистов и при поверхностном знании материала установить проводку «с нуля» будет не просто сложно, а архитектурно. Но для самых богатых устраиваем либез. Итак, провода (те, что общего назначения) могут быть как из меди, так и из алюминия. Учитывая, что в электропроводке вопрос изоляции является одним из важнейших, провода защищены пластиковыми ПВХ материалами, а также резиной или полиэтиленом.

Алюминий и медный провод существенно отличаются друг от друга — первый намного меньше и «грешен» рядом с недостатками, второй считается менее хрупким и имеет меньшее электрическое сопротивление (по сравнению с его алюминиевым встречным иском).Ну естественно и цена выше. Алюминиевая проволока имеет повышенную хрупкость, а также проблемы с пайкой соединений.

Добавьте к этому большое электрическое сопротивление, и станет понятно, почему такие провода уступают пальму первенства медной, а ваш электрик и слышит ничего не хочет об алюминии. Оба провода могут быть с виниловой изоляцией, это допускается нормами. Раньше в квартирах применяли алюминиевые провода, теперь перед владельцами таких квартир стоит проблема — менять полностью электропроводку на новую или заплатку из тех же материалов, что и раньше, старую.

Медная разводка и резервная нагрузка

Солидные плюсы медной разводки уже оценили жители новостроек. В квартирах, построенных в последнее десятилетие, проводка выполняется с учетом новых требований и рекомендаций. Так что тем, кто только заселяется в новые квартиры, не ломайте голову, будет ли их размещение с многочисленной армейской бытовой техникой просчитываться, скорее всего, сумма далеко за десяток или нет. Кстати, по общему правилу — активную нагрузку медный провод выдерживает в 5 кВт, а алюминиевый всего в 3 кВт.

Качественный электромонтаж потребует, конечно, много времени и денег, но благодаря правильному подходу ваша разводка не выйдет сразу за пределы повышенных нагрузок и не нанесет вреда вам и бытовой технике. Лучше один раз решить вопросы с прокладкой нужного провода, чем потом редактировать самому, не привыкнув к каким-то важным деталям. Так что правильным решением будет выбор медного образца, обладающего как высокой электропроводностью, так и пластичностью.Только, несмотря на все положительные качества, озвученные выше, не поленитесь и рассчитайте на калькуляторе, какой будет общая нагрузка на сеть при использовании ваших электроприборов (следите за разными комнатами).

Непосредственно в стенах лучше прокладывать плоские провода, что позволяет не пробить глубокую стену. Если нужно проложить круглый провод, то, пропустив его через монтажные трубы (гофрированные), придется полежать, чтобы стены не перевернулись. Тем более что обычный диаметр гофры (трубы) примерно от 11 до 23 мм.Да и не забывайте, что провода будут у вас либо по горизонтали, либо по вертикали (а не как вы думаете), они будут подключаться в специальных монтажных коробках, а поверх покрытия придется выложить лепнину.

Начнем с простых, но важных советов, которые помогут пересмотреть свой взгляд на электромонтаж — все не так страшно, как может показаться поначалу. Итак, читаем, думаем и запоминаем.

1. Для освещения в доме или квартире лучше взять медный провод сечением 1.5 мм 2. Для подключения приборов для комнат, кухонь и коридора ванной лучше сформировать несколько групп.
2. Для розеток лучше взять медный провод сечением 2,5 мм2. Для мощных устройств типа стиральных машин или электроплит лучше покупать образцы, ориентируясь на инструкцию к покупаемому товару.
3. В комнатах должно быть не менее одной розетки (двухместной) на каждые 5 м 2. На кухне 5 розеток (с обязательным заземлением). В ванной лучше (из-за повышенной влажности) две розетки с влагозащитой.Рядом с телевизором есть несколько (для использования разных устройств).
4. Размещать розетки можно в комнатах в полуметре от пола, на кухне выше метки метра (проще подключить бытовую технику на столешнице), а в ванной подальше от ванны или вашего ( осторожность из-за влажности и возможности разбрызгивания).
5. Заземляющий контакт не только необходим, но и обязателен. Не пытайтесь переносить то, что создано и везде применяется в рамках безопасности годами.Здесь консультация не нужна — этот пункт принимается, а не обсуждается.
6. При подключении новой системы заземления лучше приобрести и использовать трехкомнатный кабель. При этом не будет бояться, что вас может ударить ток, и что в доме возникнет пожар.
7. Обратите внимание, что оборудование больше обычного, мощность (от 2 кВт) можно подключать только к отдельным цепям (выделенным линиям). В одном таком контуре может быть максимум 10 розеток или два десятка осветительных приборов.
8. При расчете максимальной нагрузки учитываются одновременно подключенные и работающие бытовые устройства. Учтите, что количество ваших электроприборов может «незаметно» вырасти.
9. Кабель, продаваемый в магазине, как правило, имеет маркировку — черный или коричневый (фазный провод), голубой (ноль), желто-зеленый (маркировка заземления). Фазовый провод всегда располагается с левой стороны от розетки.

Невозможно построить дом без электрического кабеля.Однако для обустройства жилья недостаточно его наладить, нужно грамотно выбрать подходящий вид. А для этого нужно знать, какие характеристики влияют на выбор. Соглашаться?

Расскажем, какие виды продукции предлагает современный рынок и какой провод используется для разводки в доме. Знакомим с популярной номенклатурой и помогаем разобраться в маркировке продукции для прокладочных электролитов. Обратите внимание на то, что вам следует обратиться к покупателям и независимым электроустановкам.

Информация предоставлена ​​для ознакомления с целью оптимизации восприятий, мы доработали схемы, фото подборку, видео рекомендации.

Основными элементами любого электрического кабеля являются жилы — элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Обозначается аббревиатурой TPZ.

Помимо токопроводящих жил (1), кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4).

Шкафы для передачи электрической энергии бывают двух типов:

• одинарные репрезентативные сплошные;
• универсальный состоящий из большого количества тонких ниток.

Некоторые ошибочно полагают, что одножильные жилы и одножильные кабели — это тождественное понятие. Фактически одноядерные изделия могут иметь только одно живое, что, в свою очередь, может выполняться одним и тем же многопрофильным объектом.

Основой для изготовления токопроводящей печенки может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий хоть и дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это означает, что при одинаковом поперечном сечении медный проводник может пропускать больший ток.Единственный «минус» меди — это момент, когда ее нельзя напрямую соединить с другими металлами. Те. Для соединения с алюминием в переходнике потребуется переходник, исключающий образование гальванической пары.

Алюминий — N. лучший способ для электропроводки в доме, потому что он имеет низкий уровень электропроводности, а во время работы быстрее окисляется и смещается на изгибах

Если сделать поворотный кулак с закруткой, то это место быстро окислится, что приведет к выходу из строя контактов, в результате чего может произойти магистраль.В идеале для всех линий в квартире стоит выбирать однотипные провода.

Кабели для электрических сигналов имеют общую защитную оболочку.

Изоляционный слой может быть из:

• резина;

Полиэтилен

• ;
• ПВХ пластик.

Каждый из этих материалов отличается высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное назначение внешней оплетки — защита проводников от влаги, которая способна нарушить целостность изоляции и, как следствие, помутнение оптических волокон

Любой кабель, используемый для бытовых нужд, имеет как минимум два изоляционных слоя: первый защищает внутренние жилы, собранные в жгут, второй перемещает только одну жилу.

Разновидности электропровода

Существует несколько классификаций, на которые ориентируются мастера при выборе.

Первый признак, по которому делятся кабели — , номер корпуса . Рабочие параметры одно- и многоклинейных продуктов подробно описаны в таблице ниже.

Сводная таблица рабочих параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных устройств. Разница существует как в устройстве, так и в назначении

Ниже приведены четыре наиболее популярных типа кабелей, используемых для внутренней проводки.

Вид №1 — кабель VG

С устройством внутриквартальной электропроводки, в которой применен кабель ВНГ . Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество прожитого в таких изделиях может разбегаться от одного до пяти.

Эксплорер ВОГ ток выпускается в одном из четырех исполнений: в виде изделий с плоским или круглым сечением, треугольным или квадратным

К неоспоримым достоинствам продукции ВЖ следует отнести широкий температурный диапазон эксплуатации.Может быть безопасным при температуре от -50 ° С до +50 ° С. Проволока славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие данного типа может иметь одно из трех обозначений:

• « п » — обозначает профили плоского типа;
• « z. «- означает, что между изоляцией СТВ и внешней оплеткой находится резиновая смесь или жгут ПВХ;
• « нГ » — указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидностей ВГ, за исключением тех, которые имеют обозначение «s», пространство между внешней оболочкой и изоляционным слоем жил.

Наружная оболочка кабеля jn обычно окрашена в черный цвет, внутренняя изоляция токопроводящей жилы отмечена желто-зеленым, синим, красным или белым с синими полосами

Для бытовых нужд используйте кабель сечением от 1,5 мм 2, при обустройстве частного дома изделие 6 мм 2.Величина радиуса изгиба изделия определяется умножением меньшего поперечного сечения на 10.

Вид №2 — кабель NYM

NYM. — Еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей до 660В. Многократно проводящие жилы Изделия изготавливаются из меди.

Количество токопроводящих долговечностей кабеля NYM может варьироваться в диапазоне от одного до пяти. Минимальные параметры поперечного сечения Товар в продаже 1,5 мм 2, максимальный — 16 мм 2.

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: Медные жилы заключены в оболочки из ПВХ, между которыми проложено негорючее уплотнение; Роль наружной оплетки выполняет ПВХ изоляция

.

Кабель имеет двойную изоляцию:

• внешняя оболочка из поливинилхлорида;
• внутренняя оплетка из негорючего ПВХ.

Внутреннее пространство между изоляционными слоями заполнено наполнителем, который представляет собой резину с покрытием.Такой раствор увеличивает прочность изделия и делает его более устойчивым к высоким температурам.

Следовательно, кабель NYM относится к числу влаго- и термостойких изделий. Диапазон рабочих температур от -40 ° C до +70 ° C.

Единственный недостаток кабеля NYM — уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда падают прямые лучи, рекомендуется его укрыть.

Если сравнивать кабель NYM с аналоговым ВГ, то по эксплуатационным параметрам первый предпочтительнее.Но при ограниченном бюджете всегда можно сэкономить, используя кабель NYM только для соединения комнатных и квартирных плит с этажным, а на участках прокладывают кабель ВГ.

Вид №3 — Провод ПУНП

Часто для электромонтажа используют бюджетный аналог — плоский провод ПУНП . Это двух- или трехжильный продукт сечением 1,5-6 мм2. Каждая жила плоского провода изготовлена ​​из меди и является однопроволочной.

ПУНП применяется для подключения стационарно установленных систем освещения и «промывки» розеток при номинальном напряжении сети 250В и частоте 50Гц.

Кабель также имеет двойную изоляцию:

• внешняя оболочка выполнена из ПВХ-пластика;
• внутренняя оплетка из поливинилхлорида.

По качеству такой провод — не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к температурным колебаниям и быстро разрушается при нагревании.

Вид №4 — Бронированный кабель WBBSHV

При расположении системы освещения прилегающей к жилой зоне невозможно разместить армированный силовой кабель ВББШ . Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется от 660 до 1000 В.

Влагостойкое изделие удобно укладывать в земле, в железнодорожных трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Основным преимуществом этого кабеля является наличие металлизированной брони, поэтому его можно смело задействовать при установке прокладки в земляной траншеи

Токопроводящие жилы Изделия изготовлены из меди. Количество нитей может варьироваться от одной до пяти, каждая из которых может состоять из одного или нескольких проводов.

Сечение изделий ВББША колеблется от 1,5 мм 2 до 240 мм 2. Поливинилхлорид используется в качестве внутренней изоляции и внешней оболочки.

Критерии грамотного отбора

Залог бесперебойной работы домашней магистрали электросети — качество комплектующих. Поэтому на этапе их приобретения одной из ключевых задач является выбор кабеля надлежащего качества.

Производители всегда указывают, какие металлы были сделаны из жил и какие материалы являются частью изоляционной оплетки; Эти параметры указаны в маркировке кабеля

.

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку продукта.На кабеле должны быть указаны: торговая марка, наименование производителя и соответствие ГОСТу или техническим условиям. Размер участка и марка кабеля должны повторяться с равным интервалом по всей длине оплетки наружного изделия.

Маркировка любого электрокабеля представлена ​​цифрами и тремя буквами.

Первая цифра числового обозначения определяет количество живых, вторая цифра — площадь сечения каждого из них, третья — расчетное напряжение сети.Остальные числа указывают класс гибкости шнура. Первая буква определяет тип материала, используемого при создании изоляции верхней оплетки.

Если у вас товар, в маркировке которого на первом месте стоит буква «А», это означает, что жилы выполнены из металлического серебра — алюминия; если такая буква отсутствует — резьба медная

Вторая буква обозначает тип провода:

• « ТО » — контрольный;
• « П » — плоский;
• « М. «- навесной;
• « Ш » или « W. » — установка;
• « мг. «- Устанавливается с гибким жилым помещением.

Третья буквенная маркировка определяет материал, из которого изготовлена ​​внутренняя изоляция.

Вариантов его обозначения и расшифровки:

• « П » — Изоляция полиэтиленовая;
• « IN » или « BP » — тесьма резиновая;
• « ПВ » — полиэтилен вулканизированный б / у;
• « PS. «- полиэтилен б / у самозащитный;
• « ИЗ » — Наружная оплетка свинцовая;

Резиновая изоляция может быть защищена оболочкой NIRITE « N. » или поливинилхлоридом « IN ».

Пример расшифровки обозначения: ВГ 4х2,5-380 — кабель с четырьмя медными жилами сечением 2,5 мм, рассчитанный на напряжение в 380 В, изолированной оплеткой ПВХ и заключенный в внешняя оболочка из ПВХ

Следующая буква обозначает тип кабеля: « NG » — негорючий и огнестойкий, « B. »- Бронированный,« Ls. »- не выделяет дым при плавлении. Изделия с бронированной оболочкой используются там, где есть вероятность механического повреждения.

Наличие в маркировке буквы « E. » Сообщает о наличии наполнителя между жилками. Надпись « OH. » показывает, что это жилой дом с одним пробегом.

Как рассчитать сечение провода?

Жилая площадь секции нормирована. Их значения подбираются с учетом направленности силы тока, прожитого материала изготовления и условий разводки.Ведь при эксплуатации кабеля на пределе его возможностей жилы будут нагреваться на несколько десятков градусов.

А если в один лоток уложить несколько таких кабелей, то при взаимном нагреве изделий значение допустимого тока упадет до 30%.

Расчет составляет такую ​​формулу P / V. .

• R — мощность приборов, параметры которых указаны в технической документации;
• В. — напряжение сети в 220 В.

Площадь поперечного сечения измеряется в квадратных миллиметрах. Итак, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 ампер. У медного аналога этот параметр достигает отметки в 10 ампер.

Например, для электроприбора мощностью 4 киловатта по этой формуле сила тока станет 18,18 А = 4000 Вт / 200В. Для питания такого устройства потребуется проложить проводку медными нитками сечением 1.8 мм 2.

В качестве подстраховки полученное значение лучше умножить на 1,5. Поэтому наиболее идеальным вариантом мойки такого мощного устройства является медная проволока сечением 2 мм. Если рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого составляет В 2,5 раза.

Упростить задачу поможет таблица ниже.

Важный момент! При проектировании скрытой проводки данные из таблицы необходимо умножить на коэффициент 0.8 .

При открытой возможности установки в одном частном доме в любом случае лучше использовать провод сечением от 4 мм 2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По плоскости сечений монтажный кабель для ввода в дом должен быть на одну ступень выше того, который необходим для обслуживания большинства установленных электроприборов.

В целях экономии такой провод можно применять только для входа в дом и подключения к клеммной колодке, а через автоматы — для выхода на линию нужного участка.

Какой кабель использовать для устройства электропроводки в деревянном доме, узнавайте на другом нашем сайте.

Выводы и полезное видео по теме

Перед тем, как выбрать и практически использовать провода, лучше еще раз вспомнить теорию, просмотрев полезные ролики.

Видео №1. Как выбрать провод:

Видео №2. Мастер Совет, какой провод для дома лучше:

Ценовой диапазон представленных электрокабелей достаточно широк.Но в этом вопросе не стоит экономить. Низкая цена может свидетельствовать о том, что при производстве кабельной продукции были задействованы некачественные материалы или провод имеет сечение меньше заявленного.

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных жил многие из них используют медные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а отличаются только исполнением.

5 фактов, которые должен знать каждый

Кабель NYY: понимание того, какой из них использовать в своих проектах

Семейство кабелей NYY — это довольно широкий и универсальный набор кабелей, которые можно использовать в широком диапазоне электрических и силовых приложений. .Однако выбор того, какая из спецификаций кабеля NYY является наиболее подходящей для проекта, требует понимания того, что означает каждый код спецификации. Например, глубокое понимание значения кабеля NYY по сравнению со значением кабеля NYM может помочь электрикам и инженерам решить, нужен ли один кабель NYY или же с многожильными кабелями подойдет.

В этом посте мы рассмотрим некоторые основы семейства кабелей NYY J и дадим несколько советов, как сэкономить деньги при покупке кабелей.

1. Что такое кабель NYY?

Как и другие члены семейства кабелей NYY, кабель NYY O широко используется в системах передачи и распределения электроэнергии. Каждая из букв в «NYY» обозначает реальное значение кабеля NYY, а именно:

• N, обозначает медную жилу
• Y, обозначает изоляцию из ПВХ (внутреннюю)
• Y, обозначает кабель с внешней прокладкой из ПВХ.

Используя эти сокращения, легко понять, что кабель NYY означает кабель с одной или несколькими медными жилами с ПВХ изоляцией и изолированной внешней оболочкой из ПВХ.Оба символа Y — это аббревиатура от спецификации кабеля NYY, обозначающей ПВХ: один для внутренней оболочки жилы, а другой — для внешней оболочки. Буквой N обозначен кабель с медной жилой. Кроме того, при просмотре спецификации кабеля NYY вы можете встретить кабель с такой этикеткой, как NYY 185. Эти числовые данные определяют калибр кабеля — 185 мм.

Оставаясь в семействе кабелей NYY, есть и другие кабели, которые также обозначают свою уникальную спецификацию среди этой иерархии кабелей.Например, вы можете встретить кабель NYA. В данном случае обозначения первых двух букв одинаковы — они обозначают кабель с медной жилой с ПВХ изоляцией. Однако буква «A» в спецификации кабеля NYA означает, что это кабель с медной жилой с одной медной жилой и только с одним слоем изоляции из ПВХ.

2. Что означает кабель NYY?

Прежде чем принять решение о том, какой тип медной жилы и кабеля из ПВХ использовать, следует разобраться в различных классификациях NYY.В системе обозначений электрических кабелей спецификация кабеля NYY означает следующее:

• N = означает, что кабели имеют медную жилу.
• Y = означает, что кабель имеет внутреннюю изоляцию из ПВХ; и
• Y = Относится к внешней ПВХ-изоляции.

Кабели NYY, как правило, являются небронированными кабелями. Как и многие продукты из семейства NYY, используются для электроснабжения в подземных, внутренних, бетонных, водных и других статических системах. где минимальный риск механического повреждения кабеля.

3. Для чего используется кабель NYY-j?

Понимая, для чего используется кабель NYY j, можно сравнить этот тип кабеля с другим кабелем из семейства кабелей NYY J — кабелем NYY O. Во-первых, давайте посмотрим на обычную надпись в этих кабелях — «NYY». В этом формате:

• N = «N» означает, что кабель изготовлен с медным сердечником.
• Y = первый «Y» указывает на тип внутренней изоляции. В этом случае это означает, что кабель имеет внутреннюю изоляцию из ПВХ; и
• Y = вторая буква «Y» сообщает электрикам и инженерам больше о внешней изоляции этого кабеля NYY.В данном случае это относится к кабелю с внешней изоляцией из ПВХ

. Остались две другие буквы «j» и «o» в спецификациях кабеля NYY J и кабеля NYY O. Основное различие между этими двумя продуктами заключается в том, что кабель NYY J поставляется с зеленым / желтым заземляющим проводом. Аналогичный кабель NYY O не имеет заземляющей жилы.

Учитывая эту разницу, для электротехнических и инженерных проектов безопасно использовать кабель NYY J в различных приложениях, в том числе под землей, в подводных помещениях и при строительстве под открытым небом.Как и аналог кабеля NYY O, кабель NYY J также часто используется в бетонных и кирпичных проектах. Однако эти кабели не используются в сжатых бетонных изделиях, подверженных вибрации, или в проектах, где бетон чрезмерно трясется.

4.NYY против кабеля NYM?

И кабель NYY, и кабель NYM являются частью семейства кабелей NYC. В семейство кабелей NYM входят изделия с медным сердечником и одно- или более чем одножильным кабелем, экранированным внешней оболочкой из ПВХ.Эти кабели обычно используются для приложений в диапазоне от 0,6 кВ до 1 кВ.

Кабель NYM, с другой стороны, обозначает аналогичный кабель с медной жилой и изоляцией из ПВХ. Однако буква «M» в кабеле NYM означает наличие более одной жилы кабеля внутри внешней оболочки из ПВХ. Таким образом, кабель NYM 1.5 может иметь несколько кабелей NYY калибра 1,5, заключенных во внешнюю оболочку из ПВХ. Эти кабели обычно используются в приложениях от 300 до 500 В.

Внутри семейств кабелей NYY и NYM есть дополнительные типы кабелей, например кабели с классом «j» или «o».Например, кабель NYY-j и кабель NYMJ используют зелено-желтый провод заземления или заземления. По сравнению с этим, кабели NYM-o и NYY-o не используют этот дополнительный провод заземления.

5. Как получить лучшее соотношение цены и качества кабеля NYY

Иногда возникает соблазн взглянуть на прайс-лист на кабель NYY и подумать, что покупка выгодна. Тем не менее, простая проверка цен не позволяет электрикам и инженерам убедиться, что они получают прибыль от покупки кабеля NYY. Истинное соотношение цены и качества достигается за счет большего, чем то, что предлагает стикер цены.

Прежде чем вы решите, какой продукт купить, независимо от требуемой спецификации кабеля NYY, важно определить, кто является производителем или поставщиком.
