Пластиковые короба для электропроводки: размеры
Скрытый способ прокладки электропроводки является предпочтительным, поскольку увеличивается пожаро,- и электробезопасность, а также исключается возможность ее повреждения. Но часто возникают ситуации, когда возможен только открытый способ, например, в деревянном доме. На фото ниже изображен один из распространенных вариантов такой прокладки. Здесь применяется пластиковый короб для проводки, с установкой которого справится большинство домашних мастеров.
Открытая электропроводка в коробе
Устройство
В поперечном сечении короб для электропроводки может быть прямоугольным или квадратным. Он состоит из двух частей:
- Основание. Оно представляет большую часть конструкции и состоит из днища и боковых стенок. Для крепления к стене в нем могут быть отверстия под крепеж. Если их нет, то придется сверлить самостоятельно. Боковые стенки выполнены с выступами, служащими замком для соединения с верхней частью.
- Верхняя часть. Она также состоит из основания и небольших боковых стенок с незначительными углублениями на внутренних краях, предназначенными для соединения с замком основания.
После установки короба и выполнения монтажа проводки, верхняя часть прижимается к основанию до фиксации в замке. На рисунке изображены короба разных сечений в сборе.

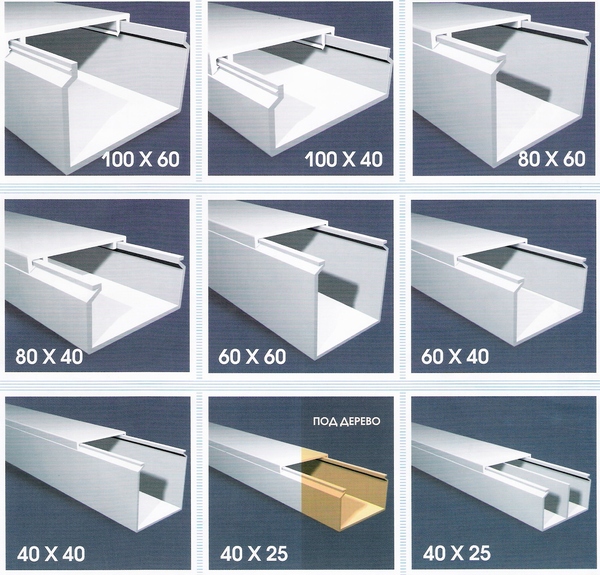

Пластиковые короба разных сечений для проводки
Достоинства пластиковых коробов следующие:
- низкая цена;
- небольшая себестоимость;
- устойчивость к влаге, огню, агрессивным средам;
- достаточная прочность;
- электробезопасность;
- широкая цветовая гамма;
- возможность монтажа розеток и выключателей на верхней части;
- легкость монтажа и механической обработки.
Металлический короб делается из алюминия или нержавеющей стали, устойчивой к внешним воздействиям окружающей среды. Для защиты от коррозии применяются покрытия из цинка или алюмоцинка (сплав цинка с алюминием). Изделия с покрытиями дешевле, чем из нержавеющей стали. Их низкая электрическая безопасность требует установки кабелей с качественной изоляцией.
Металлические кабель-каналы не рекомендуется устанавливать в помещениях, где высокая влажность.
Классификация кабель-каналов
Открытая проводка может быть выполнена на изоляторах. При грамотном исполнении она будет выглядеть привлекательно, но этот способ подходит далеко не для каждого интерьера. Укладка в гофротрубе приемлема больше для подсобных помещений. При современном подходе к открытой проводке лучшим вариантом является короб (кабель-канал), обладающий следующими преимуществами:
- эстетичный вид;
- безопасная эксплуатация проводки;
- легкий доступ к кабелям и проводам;
- не поддерживает горение.
Кабель-канал – это П-образный профиль. Он крепится на поверхности, затем в него укладывается проводка, которая закрывается крышкой на защелках. Изделия производят в виде «палок» длиной 2 м.
Производят также более сложные конструкции коробов с внутренними перегородками. Они снабжаются одной общей или раздельными крышками, а кабели укладываются в разные каналы.
Пластиковый короб с внутренними перегородками для проводки
Конструктивно короба различаются следующим образом:
- Мини кабель-каналы (рис. а ниже). Применяются при прокладке проводов к компьютерам, телефонам и телевизору. Они малозаметны и не ухудшают интерьер помещений.
- Напольные (рис. б). Имеют форму овала и не мешают передвижению по комнате.
- Парапетные (рис. в). Чаще всего применяются в жилых домах, административных зданиях, офисах. В них прячут провода от бытовой техники.
- Перфорированные (рис. г). Боковые стенки короба выполняются с прорезями, что позволяет уменьшить вес конструкции.
- Плинтусные (рис. д). Электротехнический плинтус выполняется с каналами для кабеля. Широко распространен в жилых помещениях, так как не нарушает их дизайн.
- Гибкие (рис. е). Перфорированная форма позволяет сгибать короб в соответствии с профилем поверхности. Особенно устройства нужны при архитектурных неровностях и изгибах. Форма выполняется прямоугольной или круглой. В качестве материалов применяются пластик и резина.
- Угловые (рис. ж). Кабельный канал выполняется в виде потолочного плинтуса. В нем удобно делать электропроводку под потолком, на стыках со стенами.
- Прозрачные (рис. з). Нашли применение для размещения в них светодиодных лент.
- Проволочная сетка (рис. и). Это один из самых дешевых видов кабельного лотка, применяемого в технических помещениях или на складах. В них не оседает пыль, и создаются благоприятные условия для вентиляции.
- Лестничные (рис. к). В них можно прокладывать много кабеля, поскольку профили выдерживают значительные нагрузки.
Популярные виды кабель-каналов для электропроводки
Выбор кабельного короба
Самыми практичными в применении являются изделия из пластика. Они легче по весу и в обработке. Короб легко подогнать по месту при монтаже. Особым преимуществом является изолирующее свойство материала.
Рассчитав необходимое количество короба, заказанный метраж следует увеличить на 10-30 %. При его недостатке в дальнейшем будет трудно найти добавку. Не стоит экономить на фурнитуре, придающей проводке законченный вид: уголки, повороты, тройники и др.
Внешний вид короба с фурнитурой
Особенно тщательно следует рассчитать необходимое количество фурнитуры, когда короба выбираются по цвету. Если в дальнейшем придется докупать недостающие детали, трудно будет найти нужный цветовой оттенок.
Сечение короба определяют по формуле:
S = (N∙d)/K, где
- S – сечение короба, мм3;
- N – количество кабелей, шт.; d – диаметр кабеля, мм;
- K=0,45 – коэффициент, учитывающий свободную укладку кабеля, она не должна быть слишком плотной.
Если кабель-канал выбрать меньшего сечения, крышка будет неплотно закрываться, а проводка может перегреться при слишком плотной укладке.
Перед покупкой следует выполнить следующие действия:
- Выбрать места установок и требуемое количество светильников, выключателей, розеток и другой фурнитуры.
- Начертить схему открытой проводки в доме или квартире.
- Рассчитать необходимый метраж и размеры коробов в соответствии с сечениями и количеством кабелей.
- Подобрать нужный инструмент и крепеж для монтажа.
- Определиться с материалами коробов. Плюсами металлических изделий являются прочность и пожаробезопасность. Достоинства пластиковых коробов упоминались ранее. При этом следует учесть такой недостаток, как их деформация от нагрузки проводами. При этом крышка может не совпадать с корпусом и ее придется посадить на клей.
Особое внимание следует уделить кабель-каналам, проложенным по потолку. Под весом кабеля крышка может открываться, поэтому соединение нужно выбирать более прочное.
Выбор модели
Вид кабель-канала зависит от типа помещения. Для проводки в каркасном доме применяются металлические короба. Они монтируются в подвесных потолках, в перегородках и фальшполах. Короб прикручивается к основанию саморезом и в него производится укладка кабелей, которые крепятся к каналу хомутами из пластика.
В квартире или доме открытую проводку делают по стенам или потолку. Модель короба можно выбрать по цвету. На некоторые устройства наносится рисунок методом фотопринта. Это стоит дороже, но такая модель выглядит как элемент дизайна.
Самыми лучшими считаются изделия из алюминия производства немецких или итальянских компаний. Внешняя сторона крышки у них имитирует натуральные материалы, например, дерево.
Желательно выбирать короба с перегородками для разделения шлейфов. Крышку лучше выбирать с защелками с двух сторон (рис. а ниже). Односторонний замок держит ее хуже.
Короба с защелками: а – с двух сторон; б – с одной стороны
Монтаж короба под электропроводку
Короб подбирается под величину сечения кабеля. Здесь также требуются монтажные коробки для соединения жил. Короба классифицируются по размерам в мм:
- микро-каналы – 13х7 — 16х13;
- мини-каналы – 33х10 — 40х16;
- обычные размеры – 100х40 — 300х80.
Поверхность основания должна быть ровной и отделанной. К гипсокартону короб крепят мелкими саморезами. Для не очень ровных стен короба устанавливаются с провисом, без натяжки.
В стенах делаются отверстия, в которые вставляются дюбели для крепления оснований. Лишние части отрезаются ножовкой по металлу. Затем укладываются кабели и закрываются крышкой. Жесткие кабели укладывать сложнее. Их выравнивают по мере прокладки. Здесь лучше подойдут короба с продольными перегородками.
От проемов трассу следует прокладывать на расстоянии не менее 100 мм, а от потолка – 150 мм.
Не стоит забывать об установке на линии распределительных коробок, облегчающих ремонт проводки.
Видео про проводку
Как устроена проводка в кабель-канале в деревянном доме, рассказывается в видео ниже.
При монтаже открытой проводки в коробах существует много нюансов. Главным здесь является выполнение требований безопасности. Хозяин квартиры должен знать способы выбора коробов и правила их установки, чтобы сделать монтаж самостоятельно или проверить качество прокладки у электромонтажников.
Оцените статью:
виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры
Электрическая проводка является источником повышенного риска с точки зрения пожарной безопасности. Короткое замыкание между двумя проводниками противоположных полюсов приводит к нагреву и воспламенению изоляции. Кроме того, соприкосновение с оголёнными проводниками представляет опасность для здоровья и жизни человека. Чтобы понизить уровень опасности и сделать эксплуатацию электропроводки безопасной, её укладывают в специальные пластиковые короба. О них и пойдёт речь далее.
Что такое короб для электропроводки
Электромонтажный короб, или кабель-канал, представляет собой электротехническое изделие, предназначенное для установки кабелей и проводов на стены, пол или потолок. Форма кабель-канала может быть прямоугольной или треугольной, поперечное сечение выглядит как замкнутый профиль, внутри которого прокладываются силовые или слаботочные провода. В отличие от гофры, которая выполняет сходные функции, электромонтажный короб является разборным и состоит из внутренней полости канала и крышки. Основное место применения электротехнического короба — организация сетевого обеспечения там, где внутренняя проводка не считается целесообразной.
Силовые или слаботочные кабели разводятся в коробах в тех случаях, когда монтаж скрытой проводки не является целесообразным
Преимущества электротехнического короба
Главные достоинства расположения проводки в кабель-канале заключаются в следующем:
- простота монтажных работ;
- мобильность;
- доступность коммуникаций для модернизации или ремонта;
- возможность установки в хорошо отделанных помещениях. Электросеть, упакованная в короб, имеет вполне приемлемый эстетический вид;
- масштабируемость. При правильном расчёте размера короба всегда остаётся возможность для прокладки дополнительных кабелей и проводов в случае возникновения необходимости в будущем.
Благодаря гибкости процесса инсталляции технология применения электромонтажных коробов получила широкое распространение как в производственном, так и в жилом секторе.
При возникновении каких-либо неполадок подозрительный участок кабельной сети легко вскрыть, чтобы устранить возникшую неисправность
Кроме всего прочего, пластиковые короба имеют низкую себестоимость и в значительной степени снижают риск механического повреждения проводки.
Они надёжно укрывают силовые линии от открытого контакта с человеком, для которого электрический ток представляет опасность.
Устройство кабель-канала
Электротехнической промышленностью выпускаются различные виды монтажных коробов из различных материалов. Основная масса производится из пластика и металла. Но иногда короба изготавливают из электротехнического картона, стекловолокнистых материалов и даже из дерева.
В зависимости от размеров и предназначения существуют различные виды кабель-каналов. Но общим конструктивным принципом короба считается его замкнутость и способность вмещать линии электропередач в закрытом пространстве. В отличие от лотков, которые служат для опоры электропроводки при монтаже, кабельные каналы укомплектованы крышками, которые должны легко сниматься и надеваться. Крепление крышки может быть на защёлках, шурупах, болтах, а также на клею или на хомутах.
Фотогалерея: виды кабельных каналов
Видео: устройство кабельной проводки в пластиковых коробах под дерево
Выбор короба для электропроводки и расчёт его размеров
Для того чтобы выбрать оптимальный вид и размер кабель-канала, рассмотрим основные виды монтажных коробов в свете их предназначения и применения.
Металлические короба
Материалом для производства таких коробов служит прокатная листовая сталь. Чаще всего применяют оцинкованные листы, срок их службы превосходит обычный металл. В зависимости от предназначения бывают перфорированные и цельнометаллические короба. Преимуществом перфорированных изделий считается меньший вес, цельнометаллические короба отвечают более высоким требованиям безопасности. Существуют также герметические рукава из металла, которые служат для разводки кабелей на особо опасных участках — в непосредственной близости с водопроводными, газовыми и другими приборами.
Металлические короба применяются в местах повышенной опасности возгорания или при возможном контакте с агрессивными химическими веществами
Деревянные кабель-каналы
Современной промышленностью короба из дерева не выпускаются. В некоторых особых случаях мастера самостоятельно монтируют кабель-канал из деревянных элементов, исходя из конкретики ситуации. При этом используется принцип «пенала». Основное требование к такому коробу — возможность быстрого доступа к скрытой в нём проводке.
Пластиковые монтажные короба
Короба из пластмассы пользуются на сегодняшний день самым широким спросом. Благодаря низкой цене, удобству использования, внешним данным и высокой надёжности, пластиковые кабель-каналы приобрели большую популярность как среди строителей, так и среди профессиональных электриков.
Производители выпускают широкий ассортимент пластиковых кабельных каналов разнообразных форм и размеров
Многообразие размеров, форм и расцветок пластмассовых коробов позволяет подобрать нужный вид кабель-канала для решения любой задачи. Пластик, из которого они выпускаются, обладает различными свойствами — от повышенной пожарной безопасности до водонепроницаемости. Качественная пластмасса имеет хорошие экологические показатели, не вредна для здоровья и не содержит вредных летучих веществ.
Огромным плюсом пластиковых электромонтажных коробов является доступность многочисленной фурнитуры: наружных и внутренних угловых переходников, заглушек, соединительных муфт. Всё это значительно облегчает труд монтажника, ускоряет время установки и придаёт линии электропередачи законченный вид.
Для того чтобы кабельная трасса смотрелась законченной и эстетически привлекательной, производители выпускают разнообразные аксессуары и фурнитуру к пластиковым коробам
Кроме всего прочего, пластик очень прост в обслуживании, не накапливает пыль, моется и при необходимости быстро заменяется.
Как рассчитать размер кабельного канала
Для того чтобы правильно подобрать размер кабель канала, нужно заранее знать количество проводов, которые будут в нём располагаться. Одним словом — нужна продуманная электрическая схема, рабочий проект, в соответствии с которым приобретается электротехническое оборудование. Обычно объём короба определяют исходя из сечения проведённых в нём кабелей. К нему добавляется допуск (при необходимости) для закладки двух-трёх проводов в будущем. Не секрет, что со временем наше жилище обрастает всё новыми видами коммуникаций. Ещё вчера никто не слышал об интернете, а сегодня он в каждом доме, а это значит, что есть необходимость провести ещё один дополнительный кабель к рабочему столу.
При необходимости в кабель-канале можно оставить запас на 2–3 провода для будущего расширения сети
При выборе короба нужно учитывать и назначение проводов, которые будут в нём находиться. Так, для слаботочных кабелей совсем необязательно покупать металлический или герметический кабель канал. Нет нужды тратиться также и на теплостойкий короб — в телефонных, телевизионных и компьютерных проводах протекают малые токи, которые не опасны с точки зрения возгорания. Зато при прокладке силовых линий нужна именно максимальная степень защиты от коротких замыканий, приветствуется герметичность и негорючесть материала.
Виды крепления крышки кабель канала
Крышка монтажного кабель канала должна плотно закрепляться на коробе. Для этого используются разнообразные способы и приспособления.
- В металлических коробах чаще всего используются винтовые крепления — болты, шурупы, а также — хомуты и защёлки.
- В пластмассовых изделиях больше всего распространено крепление при помощи защёлок или плотного прилегания крышки на основной корпус.
В пластиковых коробах крышка чаще всего крепится на защёлки в пазах корпуса
- Иногда, при особо малых размерах короба, крышка приклеивается на водостойкий клей, который можно без ущерба для конструкции применять несколько раз. В основном рекомендуется клей на основе ПВА. Он прекрасно держит крышку, но при необходимости её можно легко снять, очистить от старого клея и закрепить снова тем же способом.
Особой популярностью пользуются сегодня кабель каналы, совмещённые с другими элементами интерьера. Ярким примером такого симбиоза служит пластиковый или деревянный плинтус, внутри которого предусмотрено пространство для прокладки кабелей. Причём это относится не только к напольным плинтусам, но и к потолочным.
Новые кабели в комнате удобно заложить в специальные каналы напольного плинтуса
Это тем более удобно, что после установки плинтуса можно неоднократно снимать его верхнюю крышку и добавлять (или уменьшать) количество проводов до тех пор, пока позволяет свободное пространство. Правда, при этом нужно соблюдать осторожность, чтобы не повредить пластмассовые пазы, в которых она крепится.
В деревянных плинтусах крышки нет, прокладка провода может осуществляется только один раз, во время его установки.
В деревянный плинтус кабель можно уложить только во время ремонта помещения
Важной характеристикой монтажного короба является его стойкость к горению. Металлический кабель канал имеет в этом смысле большое преимущество перед всеми остальными. В то же время, разработаны и испытаны пластики, которые не только препятствуют горению, но и являются «самозатухающими», т. е. гасящими образовавшийся огонь. Стоимость таких изделий несколько выше, но в местах повышенного риска возгорания не стоит экономить на безопасности. Соответствие кабель-канала имеющимся требованиям можно уточнить в техническом паспорте изделия.
Документом, регулирующим противопожарные нормы при прокладке кабелей и кабель каналов, является Федеральный закон № 123 «Технический регламент о требованиях пожарной безопасности». Основные требования изложены в ст. 82. Пункты 6,7,8. А также в «Своде правил 6.13130.2009.», разработанных МЧС России.
Производители кабель каналов
С тех пор как возможность применения кабельных коробов была сформулирована и одобрена на законодательном уровне, спрос на них вырос до небывалых размеров. Поэтому все ведущие электротехнические компании наладили производство и сбыт этого вида продукции. Была проведена строгая сертификация и испытания каждого вида каналов, поэтому информации, предоставленной в техническом паспорте монтажного короба, можно смело доверять.
Из зарубежных фирм, которые у всех на слуху, достойным производителем являются компании LEGRAND, SIMON ELECTRIC, FERON и другие.
Из отечественных производителей можно выделить такие компании как «Национальная электротехническая компания Морозов», фирма «ЭРА» и компания «РОСЭЛ» и многие другие.
Видео: наружная проводка в деревянном доме в кабель-канале
youtube.com/embed/Df0dlbvHtXM?feature=oembed» frameborder=»0″ allowfullscreen=»»/>
Последовательность работ по монтажу электротехнического короба
Установка монтажного короба происходит в несколько этапов.
- Подготовительные работы.
- Крепление короба.
- Укладка кабелей.
- Крепление крышки.
Львиная доля подготовительных работ для установки короба под электропроводку заключается в разумном планировании местонахождения кабельной сети.
Следуя правилам безопасности, рекомендуется избегать прокладки трассы в местах водоснабжения и газового оборудования, вблизи нагревательных приборов. Не стоит также забывать, что при возникновении аварийной ситуации через систему кабель каналов распространяется дым, способный причинить вред здоровью человека. Всё это должно учитываться при разработке проекта энергообеспечения.
Непосредственно на местности зона установки коробов должна быть предварительно размечена. При этом соблюдаются вертикальность и горизонтальность участков трассы. Повороты и дополнительные отводки предпочтительно производить под прямым углом, по кратчайшему расстоянию.
Монтаж кабельной трассы производится в следующей последовательности:
- Разобрать, сняв с него верхнюю крышку.
- Закрепить короб на стене. Расстояние между креплениями принято не менее 0,5 м. На многих изделиях есть отверстия для крепежа, их можно использовать, но при этом всегда стоит делать поправку на конкретную ситуацию.
Крепить короб лучше всего через каждые 50 см
- Для крепления можно использовать шурупы, дюбель-гвозди, анкеры или хомуты. Тонкие и лёгкие пластмассовые короба могут крепиться клеем или двухсторонним скотчем. Но при этом нужно следить, чтобы контакт с поверхностью стены был надёжным.
Поверхность стены нужно очистить и обезжирить, чтобы контакт с плоскостью короба был максимально плотным
- Укладка проводов. Провода можно закладывать по одному или жгутом, перевязанным в нескольких местах. Желательно подписать каждый кабель или смонтировать специальные бирки, чтобы упростить работу тем, кто в будущем будет разбираться со схемой проводки.
Маркировка проводов должна содержать понятные обозначения и быть защищённой от истирания со временем
- Установка крышки. Рекомендуется смазывать запорные пазы или защёлки специальным герметиком. Это усилит защитные свойства крышки — предотвратит попадание пыли и влаги.
Края монтажного короба перед закрытием можно смазать герметиком
Видео: установка короба под проводку
Использование электромонтажных коробов для установки и дополнительной изоляции сетевых линий энергоснабжения обеспечивает надёжное размещение проводников тока, их сохранность и длительный срок эксплуатации.
Оцените статью:
Поделитесь с друзьями!
Размеры и разновидности кабель-каналов для электропроводки
Размеры и разновидности кабель-каналов для электропроводки
Кабель-каналы — термины, обозначающие электротехнические изделия, обобщенно представляющие собой замкнутый профиль прямоугольного, треугольного или близкого к ним сечения с плоским основанием, предназначенный для монтажа на архитектурную поверхность (стену, пол, потолок) и заключения в своем объёме проводов и кабелей.
Выполняя монтаж наружной электропроводки или прокладывая какой-нибудь информационный кабель, желательно тут же позаботиться о том, как лучше скрыть данные провода. Для решения поставленной задачи хорошо подходят специальные кабель-каналы или пластиковые короба.
В отличие от кабельного лотка, кабель-канал или короб имеет крышку, так что кабель в нем закрыт. Кроме того данные изделия выпускаются сегодня на любой вкус и цвет, бывают различных форм и размеров, так что каждый, кто задумался о монтаже наружной проводки, сможет выбрать кабель-канал или короб, который идеально подойдет для тех или иных условий домашнего, офисного или производственного интерьера.
Наибольшей распространенностью отличаются пластиковые и металлические кабель-каналы, изготавливаемые из ПВХ и алюминия, а также из нержавеющей стали. Для административных и производственных помещений лучше всего подходят металлические каналы и короба, имеющие простую конструкцию и не отличающиеся изысканностью внешнего вида.
Для жилых помещений чаще всего выбирают пластиковые ПВХ-каналы, поскольку данные изделия представлены в самых разнообразных цветовых вариациях, имеют различные формы, и в целом выглядят более аккуратно. Таким образом, главное, чем отличаются кабель-каналы друг от друга, — это конструкцией. Далее поговорим об их разновидностях.
Миниатюрные кабель-каналы из ПВХ
Такие каналы из ПВХ используются обычно для скрытой прокладки информационных кабелей и слаботочной электропроводки. Они практически незаметны на стене, потолке или на полу. Именно поэтому маленькие каналы так популярны, когда нужно произвести скрытый монтаж телефонного, телевизионного или сетевого кабеля, либо подвести провод например к маломощному светильнику на светодиодах.
Типичные размеры каналов такого формата в сечении — от 10 до 60 мм в высоту и от 7 до 100 мм в ширину. Как вы уже поняли, в данном исполнении выпускаются ПВХ-каналы квадратного и прямоугольного сечения. Возможны различные цвета: белый, коричневый и т.д.
Наиболее распространенные типовые размеры кабель-каналов:
- 10х7мм;
- 10х10мм;
- 10х12мм;
- 12х12мм;
- 12х16мм;
- 16х16мм;
- 16х20мм;
- 20х20мм;
- 20х25мм;
- 25х25мм;
- 25х40мм;
- 40х40мм;
- 40х60мм;
- 60х80мм;
- 60×100мм.
Часто встречаются и другие размеры:
Полезное внутреннее сечение:
Напольные кабель-каналы
Для офисов и им подобных помещений очень удобны алюминиевые или пластиковые напольные кабель-каналы скругленного профиля. Такие каналы предназначены специально для прокладки проводов по полу, например от стены к рабочему столу или светильнику.
Напольный канал имеет, как правило, небольшую высоту — от 10 мм, хотя встречаются и более высокие экземпляры — до 60 мм, при ширине соответственно от 20 до 100 мм.
Форма канала обеспечивает минимальное препятствование при хождении людей по офису, ведь о такой канал трудно запнуться, поскольку он практически гладкий, нога просто проскользнет по нему.
Внутри канала может быть смонтирована электропроводка либо информационный кабель, а при необходимости — и то, и другое. Цветовое решение, как правило, однотонное.
Парапетные кабель-каналы
Парапетные или магистральные кабель-каналы имеют вид составных изогнутых коробов, включающих в себя прямые элементы и соединительные угловые переходники.
Из данных элементов можно собрать канал практически любой формы и протяженности для того чтобы скрыть проводку от какого-нибудь оборудования или устройства. Популярны данные каналы в жилых и офисных помещениях, где с их помощью можно скрыть проводку от кондиционера, настенного светильника и т.п.
Размеры каналов в сечении варьируются от 80х40 мм до 120х60 мм. Цветовое решение подбирается индивидуально. Для промышленных помещений подходит простой белый или серый цвет, для жилых и офисных помещений популярно оформление под дерево.
Плинтусные кабель-каналы
Плинтусные кабель-каналы представляют собой пластиковые напольные плинтуса, дополнительно выполняющие функцию кабельного короба. Это так называемый электротехнический плинтус.
Для дома или квартиры подобное решение будет почти идеальным, ведь скрытая проводка, сетевой или телевизионный кабель, часто прокладываются именно вдоль стены, а данный плинтус сочетает в себе достоинства современного декоративного плинтуса и кабель-канала. Получается, что пустое пространство внутри плинтуса приносит пользу, скрывая внутри себя наружную проводку.
Размеры плинтусного кабель-канала соответствуют размерам обычных плинтусов. В конструкции присутствуют продольные и угловые элементы. Цвет выбирается индивидуально под интерьер.
Угловые кабель-каналы
Угловые кабель-каналы похожи на напольные плинтусные, только предназначаются, в отличие от напольных электротехнических плинтусов, для монтажа наружной проводки под потолком. Канал имеет треугольное сечение несущего профиля и плоскую крышку (в отличие от напольного плинтуса).
Данный канал замечательно вписывается в интерьер под потолком, практически не бросается в глаза. Кроме того цвет углового канала может быть выбран исходя из индивидуальных потребностей человека. Сборка конструкции производится из прямых и угловых (соединительных) ПВХ-элементов.
Прозрачные кабель-каналы
Кабель-каналы с прозрачной крышкой служат преимущественно декоративными световыми элементами, поскольку кроме основной функций (размещать внутри себя проводку), данные каналы отлично подходят для обеспечения физической защиты светодиодной ленты.
Ширина прозрачной части может варьироваться здесь от 5 до 20 мм, что позволяет подобрать канал практически для любой цели, начиная от монтажа светодиодной подсветки потолка, пола или ниши, заканчивая световым оформлением днища автомобиля. Таким образом канал способен заменить собой потолочный или напольный светильник.
Перфорированные кабель-каналы
Перфорированные ПВХ-короба отличаются меньшим весом и более выгодной ценой по сравнению с цельными закрытыми каналами. Данные каналы обычно применяются в технологических помещениях, снаружи здания или в электрораспределительных шкафах, где совершенно не важен внешний вид канала, а важна только закрывающаяся опора для электропроводки.
Продольные отверстия по бокам обеспечивают хорошую естественную вентиляцию, что не допускает чрезмерного разогрева проводки. Крепление таких каналов к опоре обычно производится с помощью саморезов.
Типичные размеры перфорированных каналов — 25, 40, 60 или 100 мм в ширину при разнообразной высоте из этого же размерного ряда.
Гибкие кабель-каналы
Гибкие кабель-каналы, похожие на пластиковую велосипедную цепь, выпускаются размером от 2 до 5 см в высоту и от 5 до 25 см в ширину. Кабель каналы данной конфигурации устанавливаются там, где необходимо подвести проводку по неровной поверхности, либо в тех местах, где возможна или необходима регулярная подвижность кабеля.
Например в цехе к станку ЧПУ или лазерной резки, к строительной или погрузочной технике, к металлообрабатывающим и деревообрабатывающим станкам, — подвижный кабель может быть подведен именно в таком защитном канале. Кабель не вывалится из канала, ни за что не зацепится, сохранит свое положение в пространстве, при этом сможет двигаться и не расползаться.
На промышленных предприятиях также применяются проволочные кабель-каналы. Данное решение отличается простотой, практичностью и прочностью.
Как правило, на складах и в подвалах проводка прокладывается именно в проволочных каналах, позволяющих быстро оснастить освещением или розетками любое неподготовленное помещение.
Проволока располагается с достаточно большим шагом, что обеспечивает проводам хорошую вентиляцию и защиту от перегрева, а также относительно небольшой вес самому каналу.
Усиленная разновидность проволочного кабель-канала — лестничный кабель-канал. Здесь все аналогично проволочному каналу, однако каркас изготовлен из более крупного металлического профиля похожего на лестницу, что позволяет монтировать под потолком даже тяжелые силовые кабели.
На самом деле, гибкие, проволочные и лестничные кабельные каналы именуются таковыми лишь условно, потому что на самом деле это кабельные лотки, так как в их конструкции нет крышек.
Ранее ЭлектроВести писали, что исследователи Университета Флориды опубликовали статью, в которой они описали принцип работы системы зарядки Peer-to-Peer Car Charging (P2C2), где предложили связывать два электромобиля друг с другом с помощью телескопических зарядных кронштейнов.
По материалам: electrik.info.
Виды и размеры кабель-каналов — какие бывают?
Кабель-канал – это специализированный короб, который используется для обеспечения механической защиты различных проводов (слаботочных сетей и силовых кабелей), а также специальных устройств. Кабелем-каналом называется специализированное приспособление (профиль). Как правило, короб изготавливают из пластика и алюминия.
Выпускаемые короба и мини-каналы позволяют быстро монтировать различные системы. Изделия имеют различные цвета и типы поверхностей, обеспечивая высокую эстетичность в любом типе помещений. Наличие полного спектра аксессуаров, позволяет обеспечить системный подход при проектировании кабеля несущих систем.
Виды и размеры кабель-каналов в одной картинке:
Виды и их характеристики
На рынке строительных товаров представлены кабель-каналы различной конструкции.
Ведущие производители производят такую продукцию:
- напольные;
- перфорированные;
- гибкие;
- магистральные;
- прозрачные;
- лестничные;
- мини-кабели;
- парапетные;
- плинтусные;
- угловые;
- проволочные;
Продукцию изготавливают из алюминия, стали, а также пластика:
- Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
- Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
- гибкость;
- влагоустойчивость;
- прочность;
- мягкость;
- Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.
Наибольшей популярностью пользуются такие пластиковые каналы:
- Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
- Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
- Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.
По цвету исполнения пластиковые каналы бывают:
- светлые;
- белые;
- цветные;
- под тёмное и светлое дерево;
Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.
Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:
- заглушки;
- соединительные углы;
- т-образные углы;
- л-образные углы;
- внешние и внутренние;
Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:
- DKC;
- ОМиС;
- АСКО;
- Теко;
- ИЭК;
- Moll;
- Legrand;
- Replast;
- ЭЛЕКОР;
двойной замок
Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.
Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.
Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.
Качественные кабели обладают такими преимуществами:
- Сертификат Ростеста.
- Повышенный уровень пылевлагозащиты.
- Может устанавливаться как внутри, так и снаружи помещения.
Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.
Такая модель имеет такие преимущества:
- Закруглённая форма.
- Эстетичный вид.
- Изготовлен из экологически чистых материалов.
Размеры
Современные технологии позволяют изготавливать специализированные коробы различных размеров и конструкций:
- многоугольные;
- треугольные;
- и другие;
Длина продукции в упаковке составляет:
- 15 м;
- 16 м;
- 20 м;
- 42 м.
- 70 м.
- 100 м.
Сечение:
- 12×12;
- 16×16;
- 20×10;
- 40×16;
- 60×40;
- 80×40;
- 100×60 и другие;
Конечно же, на строительном рынке представлены стандартные приспособления, которые имеют усреднённые характеристики.
Самой большой популярностью пользуются пластиковые чехлы квадратной формы, которые используются для защиты различных кабелей.
кабель-канал 100×60
Данные приспособления имеют различные размеры и характеристики. Монтаж изделий осуществляется 2 способами. Благодаря специальным защёлкам установка короба осуществляется в кратчайшие сроки. Для того, чтобы выбрать модель, необходимо учитывать количество проводов. Так как от этого будет зависеть размер приспособления.
Самые распространённые размеры специализированных коробов:
- 80×60;
- 60×40;
- 40×16;
- 25×16;
- 12×12;
- 100×60;
- 80×40;
- 40×25;
- 25×25;
- 16×16;
Самыми распространёнными являются кабели размером 100*60 и 12*12. Для соединения коробов используют различные муфты. Как правило, модели продают в виде планок (2 метра). Все пластиковые модели крепятся стандартным способом.
При помощи шуруповёрта приспособление прикручивают к поверхности. Все дополнительные конструктивные элементы и аксессуары необходимо приобретать отдельно.
Способы прокладки
Обычно, кабель-канал крепят к стене на саморезы. Однако, некоторые умельцы делают это на трёхстороннюю клейкую ленту либо жидкие гвозди. Желательно осуществлять монтаж старым и проверенным способом.
Определить длину куска можно 2 способами:
- С помощью рулетки.
- Прикладывать короб к стене там, где это возможно, и отмечать карандашом.
Отдельная тема — это выполнение стыков.
Здесь важно аккуратно обрезать кабель-канал с помощью:
- канцелярского ножа;
- ножовки;
- усиленных ножниц;
Современные кабельные каналы устойчивы к выцветанию. Они не стареют и не желтеют со временем. Также, они обладают стойкостью к распространению горения, поскольку изготовлены из самозатухающего АБС пластика.
Инструкция по монтажу
Профиль новых кабель-каналов поставляется со специальными отверстиями. Вы значительно экономите время, так как не нужно просверливать дно профиля. К тому же, готовые отверстия позволяют выравнивать приспособления по уровню.
Есть 2 варианта крепления профиля к стене:
- Классический.
- С помощью дюбелей и специальных инструментов.
Результат монтажа великолепен. Разделительная перегородка помогает тщательно выровнять профиль на стыке. Когда все профили застыкованы накладка на стык адаптируется к глубине профиля и просто приклеивается.
Для установки кабель-каналов следуйте предложенной инструкции:
- Распаковать изделие.
- Снять верхние крышки.
- Создать необходимую разметку вдоль стен.
- Обрезать короб на необходимую длину (для этого можно использовать пилу или нож).
- Снять с канала верхнюю часть.
- Поместить короб в необходимое место.
- Поставить на изделие уровень.
- Выровнять канал.
- Сделать отверстия (для установки с помощью дюбель-гвоздей).
- Закрепить изделие (для этого можно использовать клей, дюбели и др.).
- Проложить необходимые провода (при необходимости установить розетки).
- Закрыть изделие.
- Навести порядок на строительной площадке.
Существует 2 типа перегородок:
- несущие;
- разделительные;
Несущие перегородки позволяют монтировать крышки на мультисекционные кабель-каналы. Плоский угол монтируется максимально просто. Его конструкция гарантирует безупречное разделение секций изолированных проводов.
Внутренние углы варьируемые, они состоят из 2 частей:
- верхней;
- нижней;
Они прекрасно адаптируются к углам стен и легко устанавливаются на профиль кабель-каналов. Внешние углы тоже варьируемые, и легко защёлкиваются на профиль. По своей конструкции, углы – это цельные аксессуары, полностью готовые к монтажу.
Для мультисекционных кабель-каналов существуют угловые сепараторы. Они поставляются вместе с углами и обеспечивают реальное разделение слабых и сильных токов при прохождении проводов в углах. Углы плавно варьируются в диапазоне 60–120 градусов, что позволяет производить монтаж на любых конфигурациях стен.
Держатели кабеля удерживают все провода внутри профиля и обеспечивают вам ещё больше удобства монтажа. Заглушка адаптируется к различным сечениям благодаря обтекаемым деталям, а лицевая деталь заглушки не потеряется в процессе работы.
Гибкие крышки легко и просто монтируются по всей длине кабель-канала и на углах, а внешний вид установки просто восхитителен. Накладка на стык крышек с не теряемой декоративной крышкой позволяет осуществить лёгкую стыковку со следующей крышкой. Новый специализированный короб предоставляет вам полный набор решений даже для самых сложных установок.
Соответствующая крышка монтируется на несущую перегородку. Эта несущая перегородка может служить и в качестве разделителя для разделения 2 секций с одной и той же крышкой.
Рекомендации
- Первым делом нужно посмотреть внешний вид. Внешний вид должен отвечать вашим требованиям.
- После этого нужно посмотреть пластичность приспособления. Для этого короб нужно скрутить. Если профиль возвращается обратно, то качество пластмассы хорошее.
- Самый простой способ проверить модель, это сгибая, открыть крышку. Приспособление должно гнуться и не ломаться. Если крышка ломается, значит слишком много добавлено в состав других компонентов.
- Естественно, необходимо обратить внимание на наличие двойного замка. После того, как вы закроете замок, он должен зафиксироваться и не открываться.
Что можно сделать ещё чтобы проверить качество? Учитывая, что специализированный короб будет находиться где-то на стене или потолке, крышка должна выдерживать вес кабеля, который будет давить на неё. Давайте укажем, какие характеристики модели можно узнать экспериментальным путём.
Для того, чтобы посмотреть, как прочно крышка крепится к самому коробу, необходимо сделать простейшее устройство – подвесить кусок короба, а крышку разрезать на 2 части. Сначала необходимо закрепить 1 часть.
Двойной замок должен захлопнуться. Потом необходимо сделать обыкновенный кусочек металлической планки и верёвки. Планка вставляется в короб и закрывается крышкой. В итоге получается специальная система. Для того, чтобы проверить прочность конструкции, можно подцепить кирпич или другой предмет.
Статья была полезна?
4,00 (оценок: 1)
Выбор кабель каналов, их виды и размеры
Кабель каналы используются для безопасного прокладывания электрических проводов. В зависимости от особенностей монтажа, количества проводов и других факторов при прокладывании электросети могут использоваться кабель каналы разных видов и размеров.
Кабель каналы для электропроводки
Содержание:
- Зачем нужны кабель каналы
- Жесткие
- Гибкие
- Виды кабель каналов
- Отличия и особенности пластиковых и металлических коробов
- Монтаж
- Размеры
Зачем нужны кабель каналы
Провода локальной электрической сети, как правило, прячутся в стенах, потолках или соответствующих каркасах из гипсокартона или других материалов. Однако нередко возникает ситуация, когда в процессе эксплуатации помещения появляется необходимость прокладывания питания к дополнительным розеткам или светильникам. В таких случаях, когда штробление стен невозможно, а прокладка открытым способом – не только некрасива, но и опасно, используют открытая электропроводка с использованием кабель каналов.
Их использование дает возможность не только сохранить аккуратный вид сети, но и обладает большим практическим преимуществом — при таких неполадках, как, например, короткое замыкание, провода остаются в свободном доступе, легко найти место неисправности и устранить проблему.
Кабель каналы, их материал, конструкция, и размеры выбираются исходя из условий монтажа. Материалы, используемые для их производства, должны быть упругими, прочными и негорючими. Необязательным, но желательным, качеством будет электроизоляционная способность.
пвх плинтус с кабель каналом. ДО.
пвх плинтус с кабель каналом. ПОСЛЕ.
Жесткие
Жесткие или корпусные – это металлические или пластиковые короба, имеющие, как правило, прямоугольную форму в поперечнике. Для использования в различных условиях монтажа, сегодня изготавливают следующие их виды:
- закрытый короб со сплошными стенками без отверстий;
- закрытый короб с отверстиями по бокам;
- сборный короб из П-образного паза без отверстий в стенках и защелкивающейся крышкой.
Для скрытой проводки в каркасных конструкциях (фальшполы, подвесные потолки, каркасы для выравнивания и отделки стен, внутренние перегородки) используются металлические кабель каналы без крышки. Короба открытого типа, устанавливаемые на стены и потолки, чаще всего делают из самозатухающего полихлорвинила. В чистом виде этот материал очень гибок, поэтому для повышения жесткости в него добавляют такие минеральные примеси, как мрамор или гипс. Базовый цвет на производстве белый, но, материал хорошо сцепляется с краской и долго не выцветает, сегодня можно приобрести и цветные вариации, стоимость которых не сильно превышает стандартную. В последнее время все более востребованными становятся короба с рисунками или узорами, отпечатанными с помощью фотопринта. Такие материалы считаются дизайнерской продукцией и имеют несколько большую стоимость.
Открытые алюминиевые каналы выглядят стильно, строго и дорого стоят. Их цена, как правило, не уступает текстурированным аналогам из ПВХ. Однако они обладают преимуществом, характерным для металлических коробов – изолируют провода от электромагнитных наводок и помех.
Одним из главных преимуществ этого вида кабель каналов в простоте их установки: они прикручиваются к поверхности с помощью саморезов, а все проводки складываются внутрь, скрученные при необходимости хомутом. Нельзя забывать и о том, что провода нагреваются под нагрузкой, что напрямую влияет на пожарную безопасность и электропроводимость. Коробчатые каналы комплектуются переходниками, угловыми и поворотными элементами, раздвоителями и крестовинами.
Размеры кабель каналов этого типа варьируют в зависимости от назначения. Самые маленькие (7˟10 мм) используются в прокладке сигнализации, а самые большие (60˟100 мм) для нескольких кабелей и проводов. Толщина стенок может составлять от 0,7 мм до 2,4 мм.
Жесткий алюминиевый кабель канал
Гибкие
Гибкие кабель каналы предназначены для ситуаций, когда использование коробчатых аналогов невозможно по конструктивным причинам. Например, при наличии 1,5-2 мм неровности (, стык между плитами, шов, зазор) жесткий короб будет обращать внимание на этот дефект. Внутри жилых помещений выравнивание потолка или стен будет обязательной процедурой, но для производственных или хозяйственных построек это будет излишней роскошью. Для прокладывания проводки в таких местах и предназначены гибкие кабель каналы. По форме и особенностям эксплуатации их делят на следующие виды:
- Траки или гибкие цепи. Это конструкции, состоящие из нескольких секций, изгибающиеся в одной плоскости по всей длине. Для соединения секций между собой используется шарнирная сцепка. Каждый элемент закрывается с помощью защелкивающейся крышки. Такие короба называют полузакрытыми по той причине, что между элементами конструкции остаются небольшие щели.
- Литые кабель каналы из искусственной резины или мягкого пластика.
- Трубчатые каналы. Чаще всего используются для перехода на дверь.
Самыми сложными и, соответственно, самыми дорогими среди кабельных каналов этого вида являются траки. Основная сфера их применения – изоляция магистралей на производстве, в питании станков. В хозяйстве они могут быть полезны для подведения и защиты питающего кабеля на точильном, фрезерном, сверлильном станке, зернодробилке или другого мощного оборудования.
Размеры кабель каналов этого типа – от 20 мм до 234 мм в поперечнике.
Гибкие кабельные каналы для перехода на дверь представляют собой конструкцию из пары крепежных деталей и металлического шланга, который можно свободно изгибать в любом направлении столько раз, сколько позволяют свойства материала, толщина проводки и другие особенности монтажа. Чаще всего их используют для подведения электричества к электрическим сенсорам и замкам.
Гибкий кабель канал из мягкого эластичного пластика или резины обеспечивает надежную защиту практически от любых повреждений. Толстые стенки этих материалов предотвращают попадание влаги внутрь, что особенно важно для организации электробезопасности помещений с высокой влажностью (например, в частной бане или парилке).
Алюминиевый гибкий кабель канал
Виды кабель-каналов
По конструкции и области применения кабель каналы делят на следующие категории:
- Мини-каналы. Это самые маленькие по габаритам каналы, которые предназначены для изоляции телефонных, телевизионных, компьютерных и других похожих проводов. Их миниатюрный размер практически не влияет на интерьер и комнаты или кабинета.
- Напольные. Она, как понятно из названия, крепятся на поверхность пола и подводятся, как правило, к розетке или тройнику тоже находящемуся у ног. Напольный кабель канал имеет скругленную овальную форму и не создает препятствий при ходьбе и уборке.
- Парапетные. Одни из самых популярных жестких коробов для использования в офисах, домах, административных помещениях. В эту категорию попадает большинство магистральных коробов, которые часто применяются для укладывания проводов от кондиционера или аналогичной техники.
- Перфорированные. Эти жесткие кабельные короба имеют на боках множество отверстий, которые не только облегчают вес, но и способствуют воздушному охлаждению проводки, повышая её электропроводимость. При этом перфорированный короб имеет очень простое крепление канала, аналогичное жестким аналогам с защелкивающейся крышкой.
- Одним из лучших по сочетанию практичности и внешнего вида считается полый пластиковый плинтус из ПВХ или аналогичного материала. По конструкции он похож на стандартный пластиковый кабель канал для внутренней отделки – здесь провода тоже прячутся в паз и закрываются крышкой. Ключевым преимуществом этого вида в том, что он никак не влияет на интерьер, но сохраняет доступность проводки. Окрашивается в однотонные цвета под основные оттенки напольных покрытий с узором-имитацией под дерево.
- Прозрачные. Используются для закрепления светодиодной подсветки.
- Проволочные или каркасные. Их практически не нужно чистить или мыть, поскольку на ребрах конструкции оседает небольшое количество пыли. Удобны для технических и складских помещений, гаражей, погребов и т.д. Открытое расположение проводов является дополнительным преимуществом – они хорошо вентилируются и не перегреваются.
- Лестничные. Представляют собой короб из двух направляющих реек и перекладин между ними, что внешне напоминает лестницу. Чаще всего для их изготовления используют черный оцинкованный металл. Хорошо подходят для прокладывания тяжелых кабельных магистралей.
Рекомендуем посмотреть обзорное видео ниже. Там и про то какие коробы бывают и как делать их монтаж.
Отличия и особенности пластиковых и металлических коробов
При выборе кабель каналов из того или иного материала, следует учитывать функциональные и практические преимущества и недостатки, которыми они обладают. Так, например, одним из ключевых преимуществ металлических коробов является устойчивость к температурному и механическому воздействию. Для их производства используются различные виды алюминия, стали и сплавов. В продаже можно найти перфорированные модели, полезные для предотвращения возгорания или повреждения проводки в результате перегрева. Все современные металлические кабель-каналы долговечны – оцинкованный материал не подвержен коррозии. Кабели внутри металлических коробов можно укладывать по-разному, согласно требованиям монтажа: многослойно, пакетами, пучками.
Ключевым преимуществом кабель каналов из ПВХ, как гибких, так и жестких, является их эластичность. Они устойчивы перед многими внешними факторами, кроме механического воздействия, и поэтому обладают не меньшим сроком службы, чем металлические аналоги. Кроме того, короба из полихлорвинила отличаются большим разнообразием форм и размеров. На рынке можно встретить модели с треугольной или многоугольной формой поперечного сечения.
Продаются планки размером от 12˟12 мм до 100˟60 мм в поперечнике и стандартной длиной в 2 метра.
Монтаж
Гибкие кабельные каналы прокладываются внутри каркасных конструкций, над потолками, под напольными покрытиями, внутри перегородок и других похожих местах. Их непосредственное закрепление зачастую не требуется, но при возникновении такой потребности используют пластиковые хомуты, скобы на саморезах и других похожие крепежные элементы. Рекомендуем к просмотру видео с низу и первое видео из раздела про виды коробов, там тоже есть информация по монтажу.
Монтаж жестких кабельных коробов чаще всего производится внутри жилых, офисных или торговых помещений, что требует проведения отделки и выравнивания стен. Для закрепления на гипсоволокнистом листе используются 15 мм саморезы с плоской головкой, в древесине – саморезы различной длины (в зависимости от породы), в бетонных или кирпичных стенах — дюбель-гвозди от 25 мм до 35 мм.
Установку коробка начинают от потребителя (светильника или розетки), стыкуя торец кабель канала со стенкой коробки. Рекомендуется располагать точки крепления короба на расстоянии от 30 до 50 см друг от друга. Для того чтобы короб не покоробило при повышении температуры внутри помещения между панелями оставляют зазор в 1,5-2 мм. Если поверхность стены неровная, необходимо закреплять короб так, чтобы он сохранял декоративный вид и не подчеркивал дефекты. В зависимости от используемого короба можно не использовать угловой элемент для стыковки. В некоторых случаях допускается сделать на стенках панели вырезы для стыковки и согнуть панель в этом месте. С первого раза точный и аккуратный угол вряд ли получится, поэтому можно обратиться к опытному монтажнику или потренироваться на похожих материалах.
Вот так часто защищают питающие провода в наших подъездах
Размеры
Если вы прочитали статью целиком, то поняли, что для каждого типа кабель канала, размеры бывают разными (Если вы все еще не нашли ответ на свой вопрос по размерам, то рекомендуем пробежаться по статье глазами. Основные размеры указаны в выделенных блоках). Кроме того, некоторые производители делают свои нестандартные модели и нужно изучать конкретно их ассортимент.
Если вас интересуют общие, стандартные данные, то они такие:
12х12, 16х16, 25х16, 25х25, 40х16, 40х25, 60х40, 80х40, 80х60, 100х60.
Размеры кабель каналов.
Короб пластиковый для кабеля и проводки
Назначение и эксплуатация пластикового короба.
Наша компания на протяжении многих лет является одним из ведущих поставщиков изделий электротехнического назначения. Короба для кабеля и лотки ведущих российских и мировых производителей, в том числе и торговой марки , вы можете купить у нас по ценам ниже рыночных. Вся реализуемая продукция прошла требуемую сертификацию и соответствует лучшим мировым стандартам, что подтверждается необходимыми документами.
В процессе прокладки силовых и компьютерных сетей важной задачей является обеспечение их защиты от внешнего доступа и повреждений. Немаловажное значение имеет и эргономическая составляющая: беспорядочно лежащие повсюду, неприкрытые провода не только придают помещению неопрятный вид, но и препятствуют хождению и уборке. Для решения этих задач отлично подойдет короб пластиковый, который представляет собой пластиковый короб. Эти элементы позволяют надежно спрятать провода и хорошо вписываются в интерьер любого помещения.
Конструкционные особенности пластиковых коробов.
Пластиковый короб имеет удобную для монтажа конструкцию – он состоит из основания и крышки, что обеспечивает быстроту и легкость сборки. Благодаря этому работа с ним не требует специальной подготовки – все необходимое может сделать практически любой человек.
В общем случае алгоритм действий выглядит следующим образом: вначале основание прикрепляется к поверхности, вдоль которой будет идти сеть, затем по нему прокладываются провода, после чего они плотно закрываются крышкой. Таким образом, используя пластиковый короб для проводки, который представляет собой кабельный канал и лоток, вы можете быстро и легко выполнить все монтажные работы.
Правильный выбор изделия.
В зависимости от условий эксплуатации следует правильно выбрать материал. Если предполагается прокладывать сеть по улице, то рекомендуется приобрести защитный кожух. В помещениях целесообразнее использовать изделия из пластика: они дешевле, проще в установке и полностью безопасны с пожарной точки зрения, поскольку выполнены из материала, который не горит. При этом короба и лотки имеют разные варианты оформления, благодаря чему эти короба органично вписываются в любой интерьер. Также они отличаются по размерам, благодаря чему вы можете выбрать защитный кожух, который является наиболее подходящим с учетом специфики вашей ситуации.
Являясь одним из уверенных лидеров на рынке электротехнической продукции, мы предлагаем более 200 000 наименований изделий, предназначенных для решения самых разных задач. Если вам нужен защитный короб для электрических или компьютерных коммуникаций, то короба и лотки от лучших производителей, в том числе и от фирмы, вы можете приобрести у нас по привлекательным ценам в любое время.
Покупка в интернет-магазине СветЭлектро.
Благодаря богатому опыту работы и наличию широкого штата квалифицированных специалистов все заказы обрабатываются в кратчайшие сроки, а проведение гибкой маркетинговой политики позволяет нам предлагать условия, намного более выгодные по сравнению с конкурентами. Поэтому, приобретая у нас любые виды пластиковых коробов и лотков, вы не только покупаете продукцию отличного качества, но и экономите немалые деньги. Подтверждением высокого уровня оказываемых услуг является большое число постоянных клиентов, а также наша безукоризненная деловая репутация одного из самых надежных поставщиков изделий электротехнического назначения.
Предприятие «СветЭлектро» предлагает широкий выбор коробов по привлекательным ценам.
Кабель-каналы (короба для проводов): назначение, виды, размеры, цвета
Электропроводка занимает важное место в коммуникациях современных зданий. Насыщение домов, офисов и производственных помещений различной электротехникой требует создания разветвлённых электрических сетей. Это приводит к увеличению количества силовых кабелей, для прокладки которых требуются отдельные ниши или каналы. С этой целью используются специальные кабель-каналы, упрощающие задачи по монтажу электропроводки.
Назначение
Монтажные короба применяются при создании локальных электросетей и для прокладки кабельных трасс. Конструкция магистральных кабель-каналов обеспечивает профессиональную прокладку проводов различного назначения:
- электрической проводки для снабжения питанием электрооборудования;
- телефонных кабелей;
- оптоволоконных и других проводок, используемых в коммуникациях информационных сетей;
- линий видеонаблюдения, сигнализации и пожарной безопасности.
Благодаря такой универсальности электромонтажных коробов, они всё чаще применяются не только в зданиях новой постройки, но широко используются в тех случаях, когда необходимо заменить устаревшую электропроводку, проложенную в штукатурке. Это удобные конструкции для обустройства новых коммуникационных сетей. Пример использования изделий см. на рис. 1.
Рис. 1. Пример использования напольных и плинтусных кабель-каналов
Благодаря свободному доступу к проводке кабельных лотков, её в любое время можно визуально оценить на предмет повреждения. При необходимости, повреждённый кабель легко меняется или просто добавляется новый провод, поверх уже существующих. Такая возможность значительно упрощает обслуживание сетей электроснабжения помещений, поддержания в рабочем телефонных кабелей, ремонт или создание ответвлений для оборудования новых точек электронных узлов.
К достоинствам кабельных коробов, несомненно, относятся:
- высокий уровень безопасности на протяжении всего срока эксплуатации;
- простой и удобный монтаж (см. Рис. 2.), как самих магистральных коробов, так проводки в их каналах;
- надёжная защита проводов от случайных механических повреждений;
- ограничение несанкционированного доступа к проложенной проводке;
- эстетическая привлекательность парапетных коробов, усиленная элементами декораций.
Рис. 2. Схема монтажа парапетного короба
Безопасность кабельных каналов обеспечивается свойствами современных материалов, используемых в производстве пластиковых коробов. Широкий диапазон размеров и особенности конструкции изделий позволяет осуществлять монтаж электропроводки, в которой используются разные диаметры кабелей.
Виды
Производители кабель-каналов поставляют на рынок несколько видов этой продукции (Рис. 3):
- парапетный;
- магистральный;
- плинтусный;
- напольный;
Рисунок 3. Виды изделий
В зависимости от приоритетности функционального назначения можно выбрать короба, которые наиболее оптимально подходят для прокладки кабеля в конкретных условиях, с учётом требований безопасности, выбора места расположения короба и пожеланий к его дизайнерскому оформлению.
Исходя из конструктивных особенностей электрокоробов и используемых материалов для их изготовления, изделия подразделяются по следующим признакам:
- по типу конструкции;
- способу монтажа;
- материалу, используемому при изготовлении.
Отдельно следует отметить такой вид кабель-канала, как кабельный трамп или мостик рукавный. Он используется для прокладывания высоковольтных проводов, шнуров, кабелей, шлангов через проезжую часть дворов, дачных участков и т.п. территорий, где возможны высокие механические нагрузки. Кабельная капа (мост) являет собой поддон с укладочными пазами, вдоль которых прокладываются соответствующие коммуникации.
Овальная поверхность рукавного моста позволяет беспрепятственно проезжать по нему автомобилям и не мешает прохождению пешеходов. Изделие изготовляется из жёсткой резины или из полиуретана.
Применение кабель-канала конкретного типа определяется той задачей, которую приходится решать, с учётом параметров будущей сети. Правильный выбор упростит прокладку проводки, обеспечит необходимый уровень безопасности кабельной трассы при её эксплуатации.
Охарактеризуем основные виды электромонтажных коробов, по их признакам.
По конструкции
Общими признаками для всех типов каналов является то, что все они состоят из короба и крышки. Именно наличие крышки отличает кабель-канал от лотка. Конструктивные особенности отдельно взятого монтажного короба отличаются формой лотка, профилем и конструкцией замков крышки, наличием дополнительных аксессуаров, упрощающих монтаж и улучшающих внешний вид изделий.
Конструктивно изделия отличаются формой лотка. Он может быть круглым (трубчатым) или прямоугольным. Для угловых коробов, а также для категории плинтусных кабель-каналов характерна треугольная форма лотка. Треугольный кабель-канал отлично ложится на стыке стены и потолка. При необходимости его легко спрятать под декоративным багетом. Существуют перфорированные кабель-каналы (рис. 4), у которых стенки основания не сплошные, а с прорезями определённой формы.
Рис. 4. Перфорированный кабель-канал
Такие конструкции используются для установки на фасадных поверхностях зданий. Перфорации обеспечивают хорошую вентиляцию кабельных магистралей, что предупреждает накопление конденсата в каналах. Это увеличивает срок службы внешней электропроводки в условиях частых температурных перепадов.
Существуют также гибкие кабель-каналы. Они состоят из шарнирных элементов, способных поворачиваться в трёх измерениях. С помощью таких коробов удобно прокладывать кабель, огибая выступы и углубления. Используя гибкий кабель-канал вы без труда подведёте проводку к столу или создадите новую магистраль в любом помещении.
По способу монтажа
С помощью кабель-каналов определённой конструкции оборудуют подземные кабельные магистрали, в том числе прокладку проводов в конструкциях заливных полов. Существуют разновидности моделей для настенного наружного монтажа и прокладывания трасс внутри помещений.
Внутренние конструкции имеют улучшенный дизайн. Стыки крышек у них почти не заметны. Они оборудованы полированной декоративной крышкой, цвет которой можно подобрать под расцветку стен и потолков.
Принт на крышках напольных кабель-каналов имитирует текстуру разных пород дерева. Треугольные конструкции можно использовать вместо пластикового плинтуса. При необходимости, короба можно спрятать за панелями плинтусных конструкций.
Профили кабель-каналов, устанавливаемых под потолком, могут иметь разную форму. Они крепятся либо с помощью шурупов или для их монтажа применяются крепёжные элементы, которые входят в комплектацию устройств. Для маскировки стыков используются стыковочные узлы, внешние (Рисунок 5) и внутренние (Рисунок 6) уголки.
Рис. 5. Внешний уголокРис. 6. Внутренний уголок
Отводы от магистралей прокладываются в плоских коробах по поверхности стены. Ширина лотка выбирается в зависимости от количества проводов и от их толщины.
По материалу, из которого они изготовлены
Собственно говоря, здесь выбор невелик: металл либо пластик. При изготовлении металлических коробов используют листовую оцинкованную сталь или алюминиевый профиль. На рисунке 7 изображён металлический короб.
Рис. 7. Металлический кабель-канал
Стальные конструкции обычно применяются для прокладки подземных магистралей. Алюминиевые изделия используют в помещениях, когда требуется подчеркнуть выразительность авангардного или другого современного стиля интерьера.
Применение металлических кабель-каналов диктуется требованиями к прочности этого материала и соображениями по поводу пожарной безопасности. Хотя стоимость металлических изделий довольно высока, часто они являются единственным приемлемым вариантом для прокладывания кабелей.
Проволочные изделия, в отличие от закрытых стальных коробов, позволяет визуально контролировать состояние проводки. Кроме того, они обеспечивают естественное охлаждение уложенных кабелей. Это очень удобно в производственных цехах, где проводка подвергается значительным нагрузкам. На рисунке 8 показан проволочный кабель-канал.
Рис. 8. Подвесной проволочный кабель-канал
Популярность кабель-каналов из ПВХ обусловлена их дешевизной и универсальностью. Наличие декоративных крышек на все случаи жизни, также способствует массовому их применению. Гибкую крышку даже с двойным замком, при необходимости, довольно легко снять.
В конструкциях некоторых моделей используется прозрачный пластик. В короб можно поместить светодиодную ленту для подсветки потолка, или для другого декоративного освещения комнаты.
Размеры
Кабель-каналы поставляются на рынок в упаковках содержащих отрезки по 2 м длиной. Ниже приведена таблица стандартных размеров и общая длина изделий в упаковке.
Таблица 1.
Размер канала в мм | Количество отрезков в упаковке, шт. | Общая длина комплекта в м |
12×12 | 100 | 200 |
15×10 | 100 | 200 |
16×16 | 70 | 140 |
25×16 | 42 | 84 |
25×25 | 30 | 60 |
30×10 | 50 | 100 |
40×16 | 24 | 48 |
40×25 | 16 | 32 |
40×40 | 12 | 24 |
60×40 | 20 | 40 |
60×60 | 12 | 24 |
80×40 | 15 | 30 |
80×60 | 12 | 24 |
100×40 | 12 | 24 |
100×60 | 9 | 18 |
Заметим, что отдельные производители могут выпускать кабель-канальную продукцию других размеров и поставлять в упаковках, вместимость которых отличается от той, что указана в таблице. Поэтому информацию из этой таблицы используйте в ознакомительных целях, а при покупке товара уточняйте данные у продавца.
На рисунке 9 показаны изделия с разным сечением коробов.
Рис. 9. Размеры кабель-каналов
Выбор размеров осуществляйте исходя из суммарного сечения проводов с небольшим запасом. Например, если вам необходимо проложить 4 кабеля с диаметром по 5 мм каждый, то их суммарная площадь составит: 5 мм × 3,14 × 4 = 62,8 мм2. Сечения кабель-канала, размером 12×12 мм = 144 мм2, вполне достаточно для монтажа такой проводки.
Палитра цветов
По цветовому решению напольных кабель-каналов вообще не должно быть проблем в выборе. Цветовая палитра имитации текстуры разных сортов дерева настолько богата, что подойдёт, практически, к любому полу. В крайнем случае, можно заказать изделия с желаемым оттенком. (см. рисунок 10)
Рисунок 10. Пример расцветки кабель-каналов
Настенные и подпотолочные короба обычно белого или серого цвета. Эти оттенки хорошо сочетаются с большинством красок на стенах. Но при необходимости, производитель может изготовить изделие с любым оттенком поверхности.
Список литературы
- А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
- М. А. Короткевич «Эксплуатация электрических сетей» 2014
- Е. Пантелеев «Монтаж и ремонт кабельных линий» 1990
- А. Филиппов, В. Филипов «Ремонт и монтаж кабельных линий» 2005
- Стерлинг Д.Дж., Лес Бакстер «Кабельные системы» 2003
Каналы для пластиковых проводов и кусачки | Кабельные каналы
Кабельные каналы — важная и эффективная необходимость в любом доме, на работе или в производственном помещении. Защищая провода от внешних сил, кабельные каналы и желоба также аккуратно связывают кабели, создавая чистую и организованную среду. Они представляют собой уникальное и профессиональное решение для шкафов и панелей управления, различающихся по размеру и материалу и отвечающим целому ряду требований. Если вам нужно организовать провода в домашнем офисе или содержать заводские кабели в порядке, проводка и кабельные каналы являются наиболее практичным и эффективным решением.
Какой кабельный канал мне понадобится?
Это действительно зависит от того, где вам понадобится кабельный канал и какие провода или кабели у вас есть. Каналы для проводов и кабелей могут изготавливаться из ПВХ или норила и иметь структуру с открытой прорезью, узкой прорезью, закрытой прорезью и сплошной стенкой.
Какую конструкцию кабельного канала следует покупать?
Кабельный канал с открытыми прорезями содержит более широкое и просторное пространство для прокладки кабелей. Они наиболее эффективны при работе с более толстыми проводами или когда вам требуется более легкий доступ для протягивания и прокладки кабелей.Благодаря съемной крышке и съемным пальцам это очень настраиваемая конструкция, которая позволяет увеличить пространство в соответствии с потребностями лотка для проволоки.
Узкий канал для проводов с прорезями имеет аналогичную структуру, но имеет более узкие пространства, предназначенные для более плотного удержания проводов и кабелей. Их наиболее эффективно использовать, когда вам нужно организовать большое количество проводов, что требует большего количества точек доступа. Он также обеспечивает чистый и обтекаемый вид благодаря структурированной фиксации кабелей.Как и кабельные каналы с открытыми прорезями, они имеют съемные пальцы для большего удобства.
Кабельный канал с закрытыми прорезями почти в точности напоминает открытые и узкие кабельные каналы, за исключением съемных пальцев. Благодаря более жесткой конструкции боковых стенок кабельные каналы с закрытыми прорезями обеспечивают надежное удержание и поддержку кабеля.
Наконец, кабельный канал со сплошной стенкой не имеет щелей в боковых стенках и, таким образом, обеспечивает полную защиту кабеля и проводов. Такая структура наиболее эффективна, когда вам не требуется боковой доступ или прорывы для проводов и кабелей.
Какой материал выбрать для кабельного канала: ПВХ или норил?
Опять же, это зависит от вашей ситуации. Основное различие между пластиковыми кабельными каналами и Noryl заключается в том, что Noryl является огнестойким, что делает его эффективным выбором в средах, где огонь и распространение пламени представляют собой серьезную угрозу безопасности. Будете ли вы использовать кабельный канал в условиях пожара? Является ли распространение пламени серьезной проблемой? В таком случае настоятельно рекомендуется перестраховаться и приобрести кабельный желоб Noryl.
Что еще мне может понадобиться при покупке кабельных каналов?
Возможно, вы захотите приобрести аксессуары для кабельного канала для дальнейшей настройки, например, кусачки для кабельного канала. Обладая компактной и удобной конструкцией, ножницы для кабельных каналов дают пользователям возможность модифицировать свои кабельные каналы, чтобы они идеально подходили для проводов любого размера. Они легкие и очень удобны в использовании, поэтому не стесняйтесь покупать их вместе с желаемыми кабельными каналами!
6-футовый пластиковый кабельный канал с крышкой 1×2 — серый
Этот кабельный канал из серого ПВХ размером 1 дюйм на 2 дюйма имеет длину шесть футов. Он в основном используется для управления, защиты и прокладки кабелей в жилых и коммерческих помещениях. Боковые стенки с рифлением позволяют легко отламывать панели.
Физические характеристики | |
---|---|
Цвет | серый |
Длина | 6 футов [1,8 м] |
Ширина | 1 дюйм [2.5см] |
Высота | 2 дюйма [5,1 см] |
Материал | Ударный, самозатухающий ПВХ |
Температурный режим | 85 ° С |
Класс огнестойкости | 94V-0 |
Допуски | |
c (UL) сша | Да |
CSA | Да |
Окружающая среда | |
RoHS | Да |
Информация об упаковке | |
Кол-во в упаковке | 1 — Кабельный канал 1 — Крышка кабельного канала |
Вес продукта | 1. 15 фунтов [0,5 кг] |
6-футовый пластиковый кабельный канал с крышкой 2×2 — серый
Этот кабельный канал из серого ПВХ размером 2 на 2 дюйма имеет длину шесть футов. Он в основном используется для управления, защиты и прокладки кабелей в жилых и коммерческих помещениях. Боковые стенки с рифлением позволяют легко отламывать панели.
Физические характеристики | |
---|---|
Цвет | серый |
Длина | 6 футов [1.8м] |
Ширина | 2 дюйма [5,1 см] |
Высота | 2 дюйма [5,1 см] |
Материал | Ударный, самозатухающий ПВХ |
Температурный режим | 85 ° С |
Класс огнестойкости | 94V-0 |
Допуски | |
c (UL) сша | Да |
CSA | Да |
Окружающая среда | |
RoHS | Да |
Информация об упаковке | |
Кол-во в упаковке | 1 — Кабельный канал 1 — Крышка кабельного канала |
Вес продукта | 2. 03 фунта [0,9 кг] |
Электропроводка | HellermannTyton
Перерабатываемый кабельный канал
Вся линейка кабельных каналов HellermannTyton сертифицирована как пригодная для вторичной переработки. Что это значит для тебя?
Компании, использующие кабельные каналы, например производители комплектного оборудования и производители электрических панелей, приобретают изделия такой длины, которая позже нарезается до размеров для конкретного применения. Обычно это приводит к тому, что оставшиеся сегменты воздуховода выбрасываются. В зависимости от масштаба производства эти отходы могут быть значительными.
Если оставшиеся отходы помечены символом переработки, переработчики примут их. В противном случае они попадают на свалку. Вот почему все воздуховоды HellermannTyton имеют отметку «3» (ПВХ) о переработке.
Конечно, это тоже отличный канал
Установщики влияют на многие из наших самых важных деталей. Модуль перфорации на наших пластинах для чеканки закругляет острые края внутри выступов воздуховодов на наших изделиях с прорезями и изделиях высокой плотности.Больше никаких царапин на костяшках пальцев. Отламывание пальцев равномерное по всей длине, оставляя чистый край везде, где он есть. Воздуховод HellermannTyton обладает высокой устойчивостью к повышенным температурам.
Используйте воздуховод высокой плотности с соотношением пальцев 2: 1 по сравнению со стандартным воздуховодом, чтобы уменьшить разветвление проводов до клеммных колодок и создать более аккуратный вид. Используйте кабельный канал со сплошной стенкой для прямой прокладки проводов, где не требуются отводы.
True, индивидуальный подбор размеров
HellermannTyton указывает внешние размеры воздуховода, а не внутренние размеры.Мы уверены, что наши клиенты выбирают размер воздуховода в зависимости от доступного пространства внутри панелей управления. Другие воздуховоды часто имеют размеры в соответствии с внутренними размерами воздуховода, что означает, что физический размер воздуховода на самом деле больше — неприятный сюрприз при установке его в систему.
Мы хотим быть вашим универсальным поставщиком
Мы производим массивные стандартные воздуховоды с прорезями и прорезями высокой плотности различных размеров, с клеем или без него, для любого применения.Выберите цвет — белый, серый, синий или негорючий черный ПВХ — и добавьте дополнительную соответствующую крышку для еще большей защиты.
Завершают ассортимент воздуховодов разделители воздуховодов, используемые для разделения высокого и низкого напряжения и уменьшения помех, крепления, соединители и инструменты для установки.
Наши воздуховоды являются частью обширной коллекции решений для прокладки, защиты и изоляции, разработанных для обеспечения долгосрочного обслуживания, надежности и стоимости.
TYD1CPG6 Ty-Duct 1 «Серый пластиковый воздуховод CVR
Спасибо за ваши предложения!
Благодарим вас за помощь в улучшении нашего программного обеспечения. Это помогает нам обслуживать вас еще лучше!Режим редактирования: Войдите, чтобы предложить улучшения для этого элемента. Закрывать
Помогите улучшить наши данные
- Характеристики
- Материал
- Жесткий ПВХ
- Материал, цвет и обработка
- Цвет
- серый
- Размеры и вес
- Длина
- 72 дюйма; 1828 г. 8 мм
- Ширина
- 1,25 дюйма; 31,8 мм
- Высота
- 0,465 дюйма; 11,81 мм
- Описания
- Тип продукта
- Крышка кабельного канала
- Длинное описание
- Крышка кабельного канала, жесткий ПВХ, длина 72, 1.25 дюймов в ширину, 0,465 дюйма в высоту, серый, 8,13 фунта / 100
- Краткое описание
- Крышка кабельного канала, жесткий ПВХ, серый
- Описание
- 1 «СЕРЫЙ ПЛАСТИКОВЫЙ КАНАЛ CVR
- Дополнительная информация
- Цвет
- серый
- для использования с
- Электропроводка
- Соответствие стандартам
- Сертификат CE; Сертификат CSA; Внесен в список UL94V
- кол-во в упаковке
- 60 кт; 6 пк
- Сделано в США
- да
- Информация о производителе
- Марка
- Thomas & Betts-Abb Ins Prod
- Номер детали производителя
- TYD1CPG6
- GTIN
- 00786210089454
- UPC
- 786210089454
- Таксономии, классификации и категории
- Описание категории
- ПРОВОЛОЧНЫЙ КАНАЛ И КРЫШКИ
- Тип
- Крышка воздуховода
- Наличие
- минимум
- 6
- Упаковка
- Вес
- 8. 13 фунтов / 100
- Вес на фут
- 0,081
- Коробка
- 60
- Пакет
- 120
Помогите улучшить наши данные
Режим редактирования: Войдите в систему, чтобы предлагать улучшения для этого элемента.ЗакрыватьУ вас должна быть учетная запись клиента, чтобы просматривать наличие запасов во всех местоположениях.
Выберите категорию (-ы), к которой вы хотите привязать этот элемент.
(Вы можете выбрать несколько категорий, удерживая клавишу Ctrl при щелчке)
Категория ссылки
* Все цены могут быть изменены.
Предложить связанный товар
Тип:
Аналог / Аксессуар
Поиск, номер связанного каталога:
Отправка предложения
Подождите, пока операция не будет завершена.
Выдающиеся размеры кабельных каналов из ПВХ с нескользящими крышками
Просмотрите бесчисленное количество эффективных. кабельный канал из ПВХ размером на сайте Alibaba.com для различных кабельных каналов, прокладки и установки. Эти долговечные изделия широко используются в коммерческих, промышленных и бытовых целях. Широкий диапазон. Кабельные каналы из ПВХ типоразмеров , доступные на сайте, изготовлены из прочных материалов, которые не только повышают долговечность этих изделий, но и придают им привлекательный эстетический вид. Ведущий. кабельных каналов ПВХ поставщики и оптовики на сайте предлагают продукцию по сниженным ценам.Сорта урожайные. Кабельные каналы из ПВХ типоразмеров на месте собираются с использованием прочного ПВХ, оцинкованного металла и других прочных материалов для обеспечения долговечности. Эти продукты соответствуют последним достижениям в области технологий, чтобы обеспечить оптимальную производительность, например, упорядочивание и защиту проводов под ними. Эти. Кабельные каналы из ПВХ размером являются экологически чистыми, не проводят электричество и обладают абсолютной огнестойкостью. Если вы хотите провести процесс монтажа проводов в вашем доме или для любых промышленных панелей управления, эти. кабельный канал из ПВХ размером заставит его работать на вас.
Alibaba.com предлагает великолепные массивы файлов. Кабельный канал из ПВХ размером различных форм, размеров, цветов и материалов, которые различаются в зависимости от конкретных функциональных и эстетических требований. У них появилось много черт, таких как высокая устойчивость к жаре, огню, ударам и воде, что делает их безопасными для использования. Эти. Кабельные каналы из ПВХ размером также просты в установке и имеют улучшенную электрическую изоляцию.Стальные версии этих. Кабельный канал из ПВХ размером идеально подходит для проводки промышленных панелей управления для наружного применения.
Ознакомьтесь с привлекательным ассортиментом. кабельный канал из ПВХ размером на Alibaba.com и приобретите их по экономичному бюджету, так как вы сэкономите деньги. Эти продукты соответствуют стандартам сертификации ISO и имеют полный набор настроек на выбор. Вы также можете получить продукты, которые обладают самоклеящимися свойствами и обладают исключительными свойствами удержания кабеля.
Пластиковые кабельные каналы 1,7 м-CYE Company — игровой автомат, кран, игровая печатная плата, детали игровых автоматов.
Пластиковые кабельные каналы 1,7 м
♦ Материал: жесткий, ударопрочный, самозатухающий ПВХ (серый)
♦ Используется в основном в панелях управления, ограниченная конструкция разъема позволяет добавлять или удалять провода, просто отклоняя пальцы
на стороне воздуховода.
♦ Также доступны кабельные каналы сплошного типа
РАЗМЕР ОТВЕРСТИЯ 4MM
Арт. | Размеры Ш x В (мм) | Провода в составе (шт) | Длина (М / ПК) |
CYE-15254 | 15×25 | 5–12 | 1,7 |
CYE-25254 | 25×25 | 10-25 | 1,7 |
CYE-25454 | 25×45 | 20-25 | 1. 7 |
CYE-33334 | 25×65 | 40-45 | 1,7 |
CYE-33454 | 33×33 | 25-45 | 1,7 |
CYE-33654 | 33×45 | 40-45 | 1,7 |
CYE-40404 | 33×65 | 60-75 | 1.7 |
CYE-45454 | 40X40 | 60-70 | 1,7 |
CYE-45654 | 45×45 | 60-70 | 1,7 |
CYE-50504 | 45×65 | 110-120 | 1,7 |
CYE-60604 | 50X50 | 80-90 | 1.7 |
CYE-65654 | 65×45 | 110-120 | 1,7 |
CYE-65454 | 60X60 | 120-135 | 1,7 |
CYE-40604 | 40×60 | 100-115 | 1,7 |
CYE-80804 | 60×80 | 240–290 | 1. |
